1 COBRE

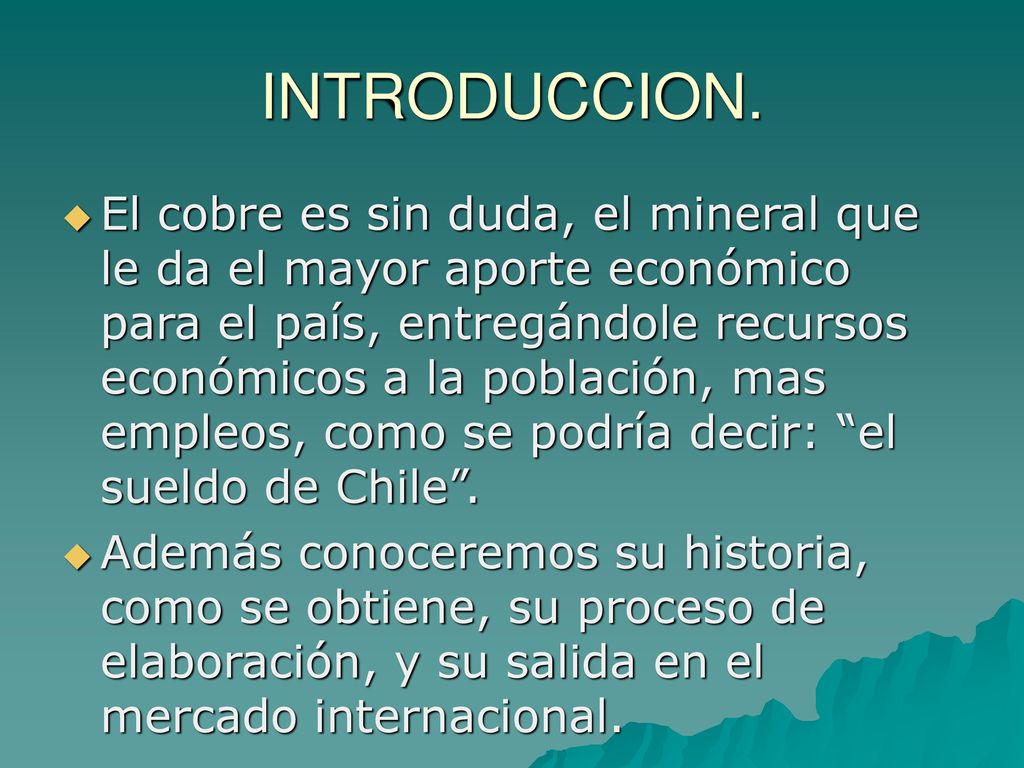

2 INTRODUCCION. El cobre es sin duda, el mineral que le da el mayor aporte económico para el país, entregándole recursos económicos a la población, mas empleos, como se podría decir: “el sueldo de Chile”. Además conoceremos su historia, como se obtiene, su proceso de elaboración, y su salida en el mercado internacional.

3 Definición de Cobre: El Cobre es un elemento químico, de símbolo CU, y numero atómico el 29 se trata de un metal rojizo que junto con la plata y el oro forman parte de la familia del cobre. La conductividad eléctrica del cobre merece especial mención por ser la adoptada por la Comisión Electrotecnia Internacional en 1913 con base de la norma IACS

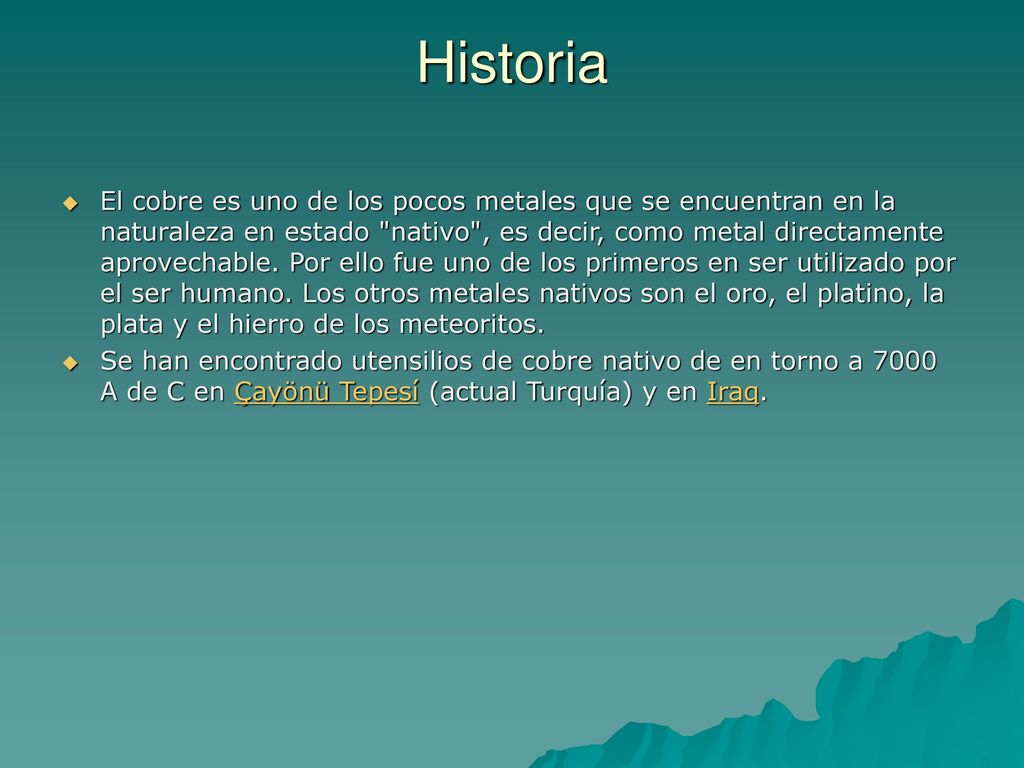

4 Historia El cobre es uno de los pocos metales que se encuentran en la naturaleza en estado "nativo", es decir, como metal directamente aprovechable. Por ello fue uno de los primeros en ser utilizado por el ser humano. Los otros metales nativos son el oro, el platino, la plata y el hierro de los meteoritos. Se han encontrado utensilios de cobre nativo de en torno a 7000 A de C en Çayönü Tepesí (actual Turquía) y en Iraq.

5 Características Físicas del Cobre
Es un metal de transición, cuya densidad o peso específico es de 8920 kg./m3 . Tiene un punto de fusión de 1083ºC (1356 aprox. k). El peso atómico del cobre es de 63,54. Es de color rojizo. Buen conductor del calor.

6 Características mecánicas

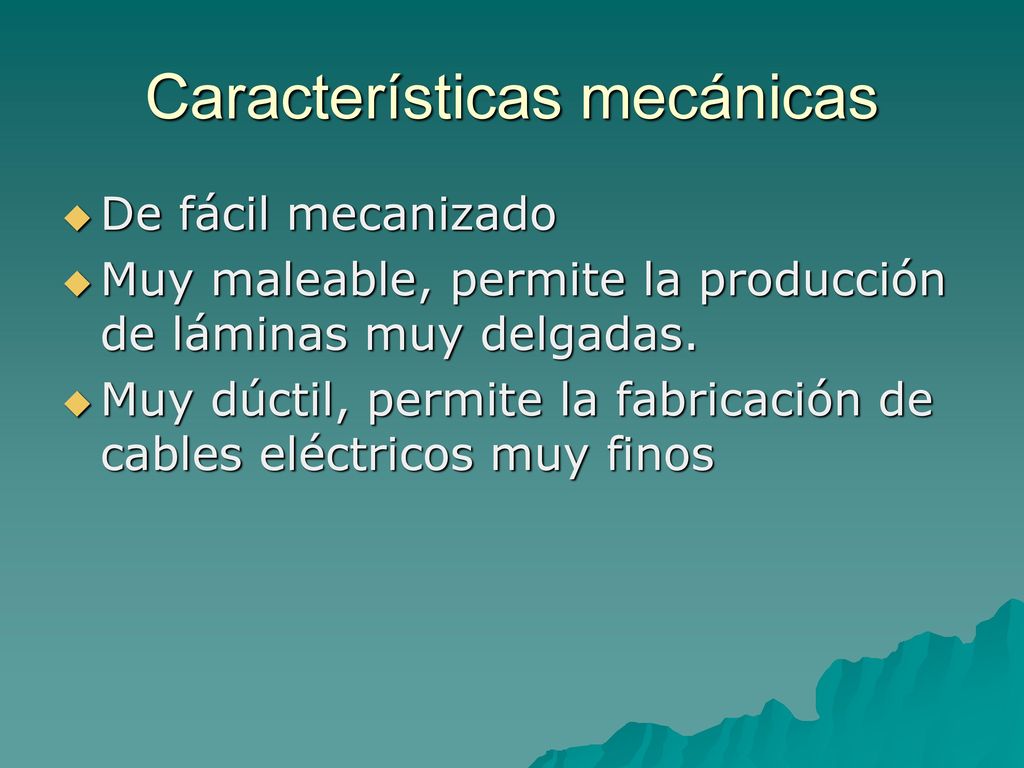

De fácil mecanizado Muy maleable, permite la producción de láminas muy delgadas. Muy dúctil, permite la fabricación de cables eléctricos muy finos

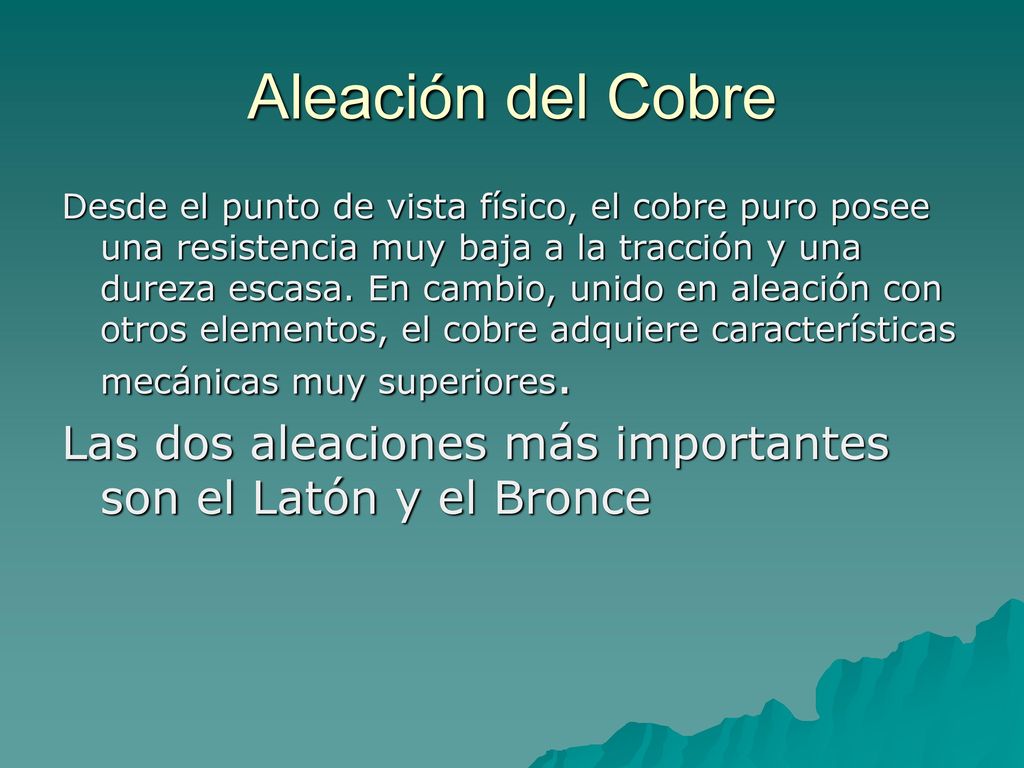

7 Aleación del Cobre Desde el punto de vista físico, el cobre puro posee una resistencia muy baja a la tracción y una dureza escasa. En cambio, unido en aleación con otros elementos, el cobre adquiere características mecánicas muy superiores. Las dos aleaciones más importantes son el Latón y el Bronce

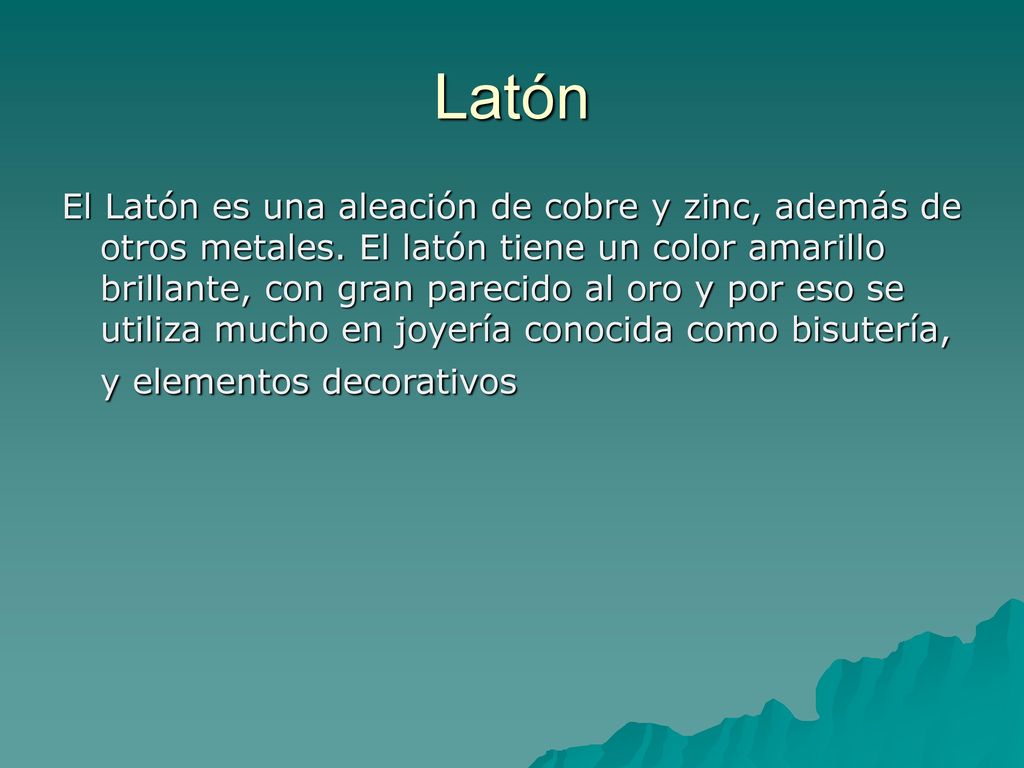

8 Latón El Latón es una aleación de cobre y zinc, además de otros metales. El latón tiene un color amarillo brillante, con gran parecido al oro y por eso se utiliza mucho en joyería conocida como bisutería, y elementos decorativos

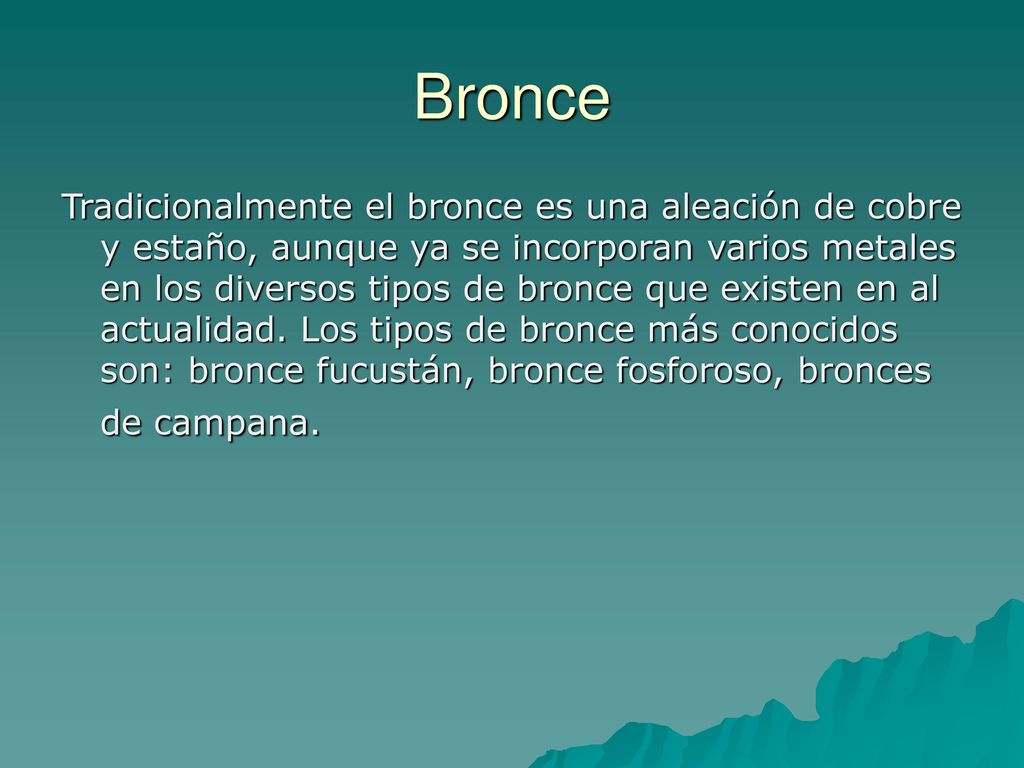

9 Bronce Tradicionalmente el bronce es una aleación de cobre y estaño, aunque ya se incorporan varios metales en los diversos tipos de bronce que existen en al actualidad. Los tipos de bronce más conocidos son: bronce fucustán, bronce fosforoso, bronces de campana.

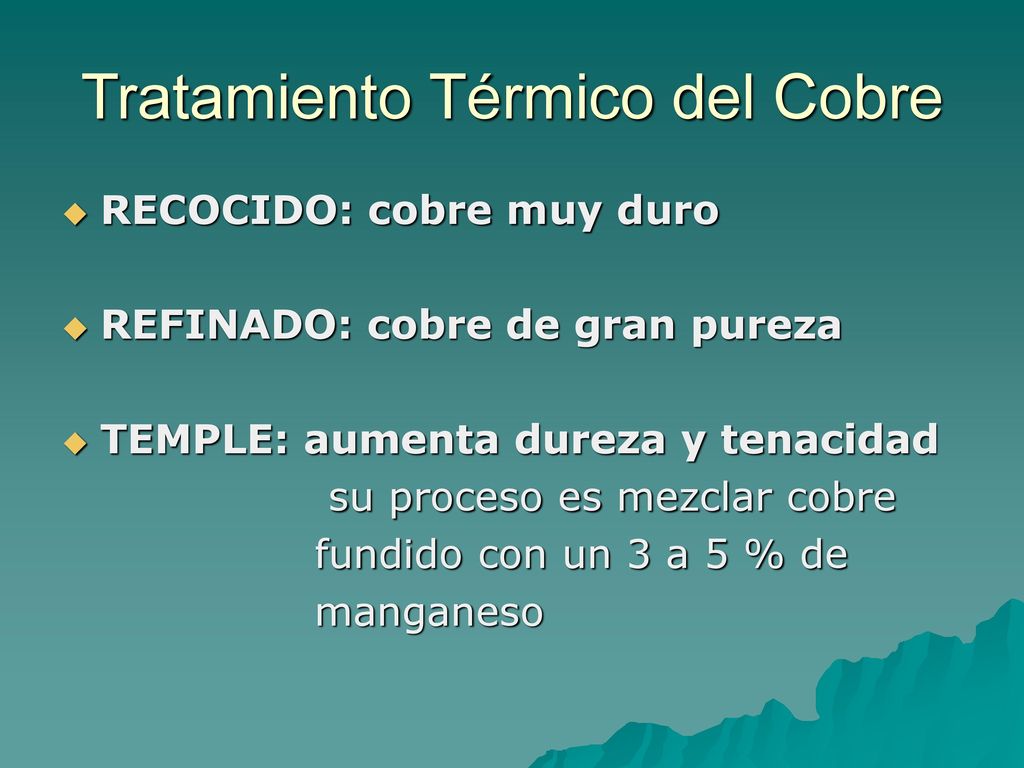

10 Tratamiento Térmico del Cobre
RECOCIDO: cobre muy duro REFINADO: cobre de gran pureza TEMPLE: aumenta dureza y tenacidad su proceso es mezclar cobre fundido con un 3 a 5 % de manganeso

11 PROCESOS PRODUCTIVOS

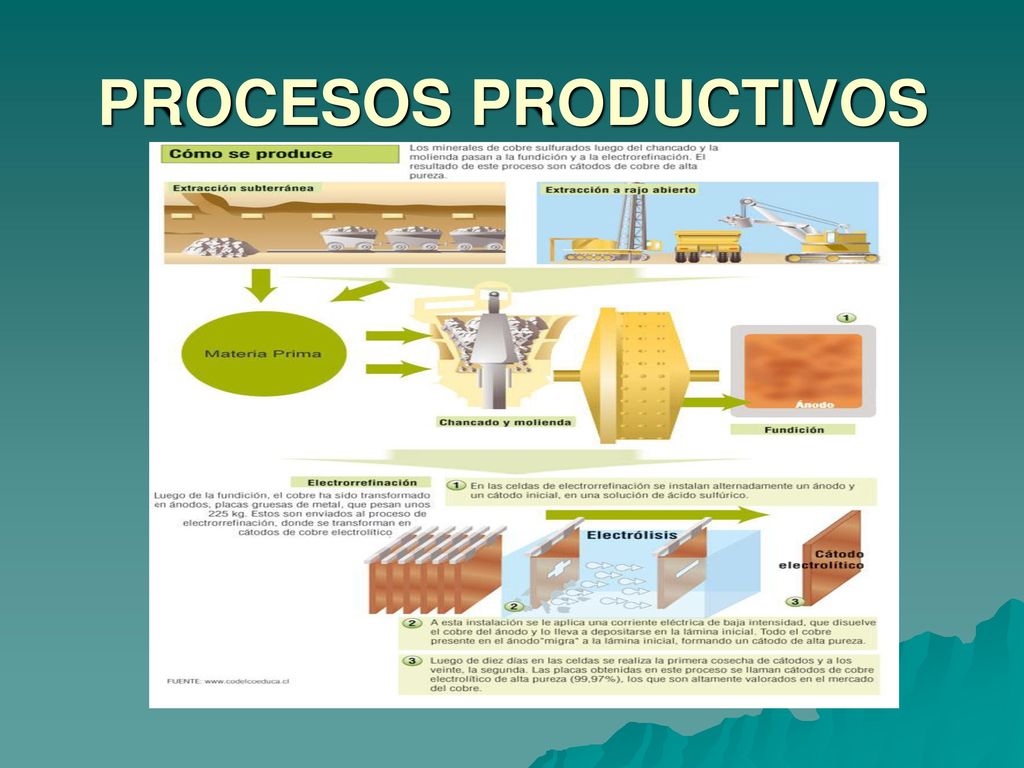

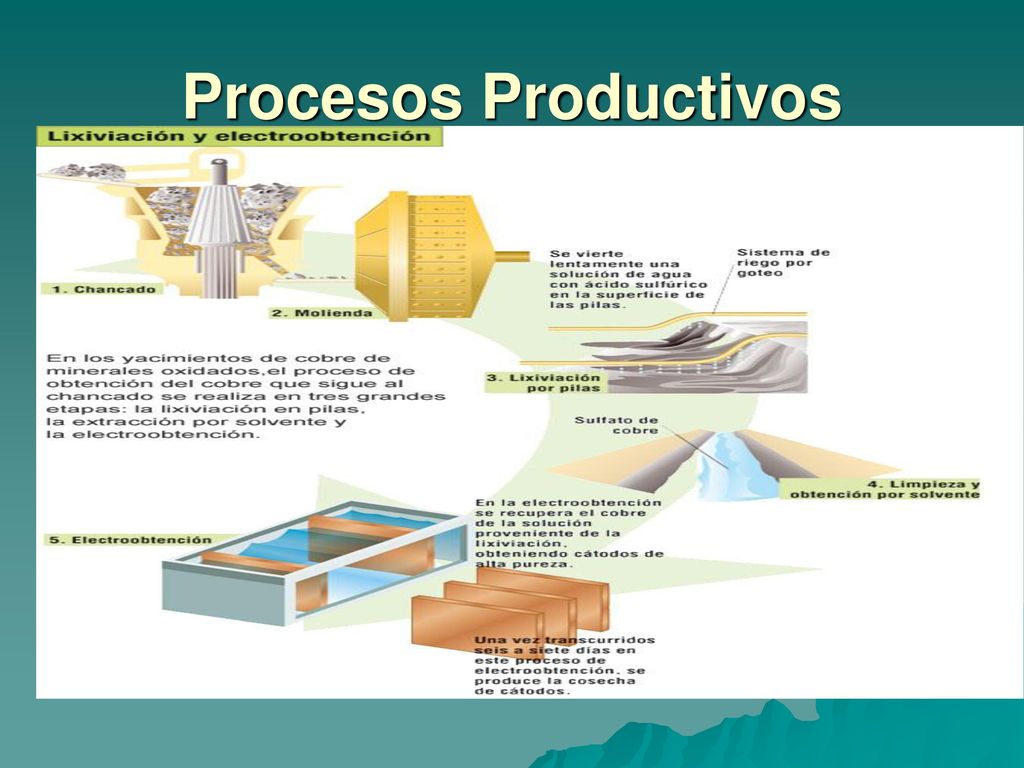

12 Procesos Productivos

13 Exploración Geológica

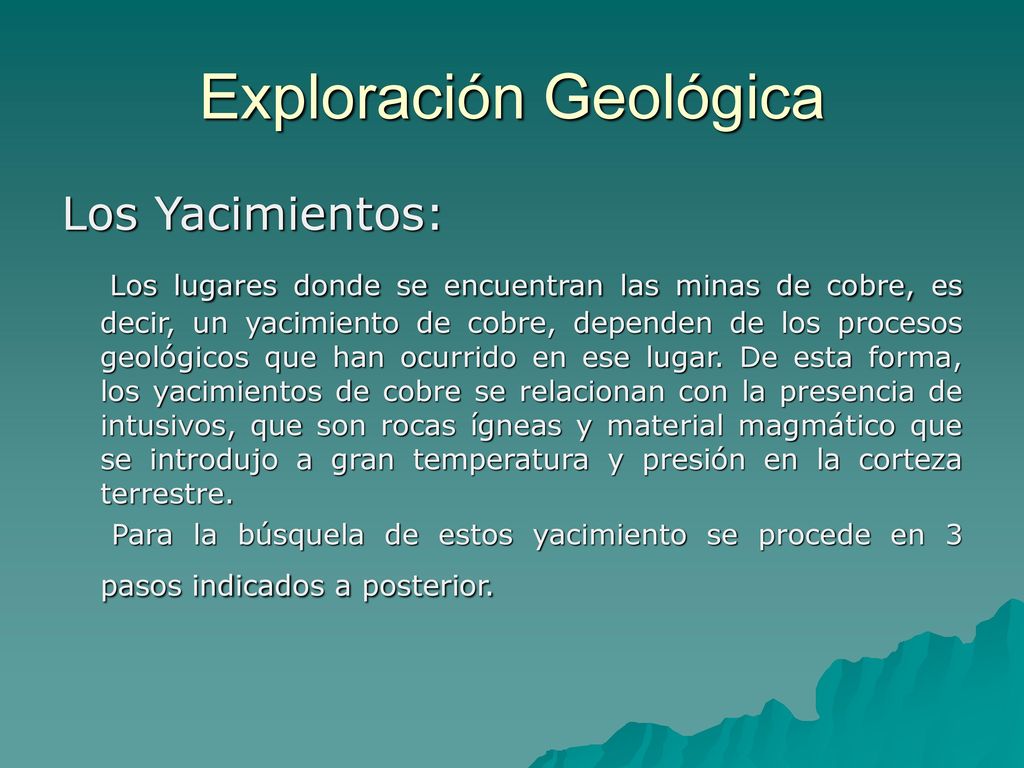

Los Yacimientos: Los lugares donde se encuentran las minas de cobre, es decir, un yacimiento de cobre, dependen de los procesos geológicos que han ocurrido en ese lugar. De esta forma, los yacimientos de cobre se relacionan con la presencia de intusivos, que son rocas ígneas y material magmático que se introdujo a gran temperatura y presión en la corteza terrestre. Para la búsquela de estos yacimiento se procede en 3 pasos indicados a posterior.

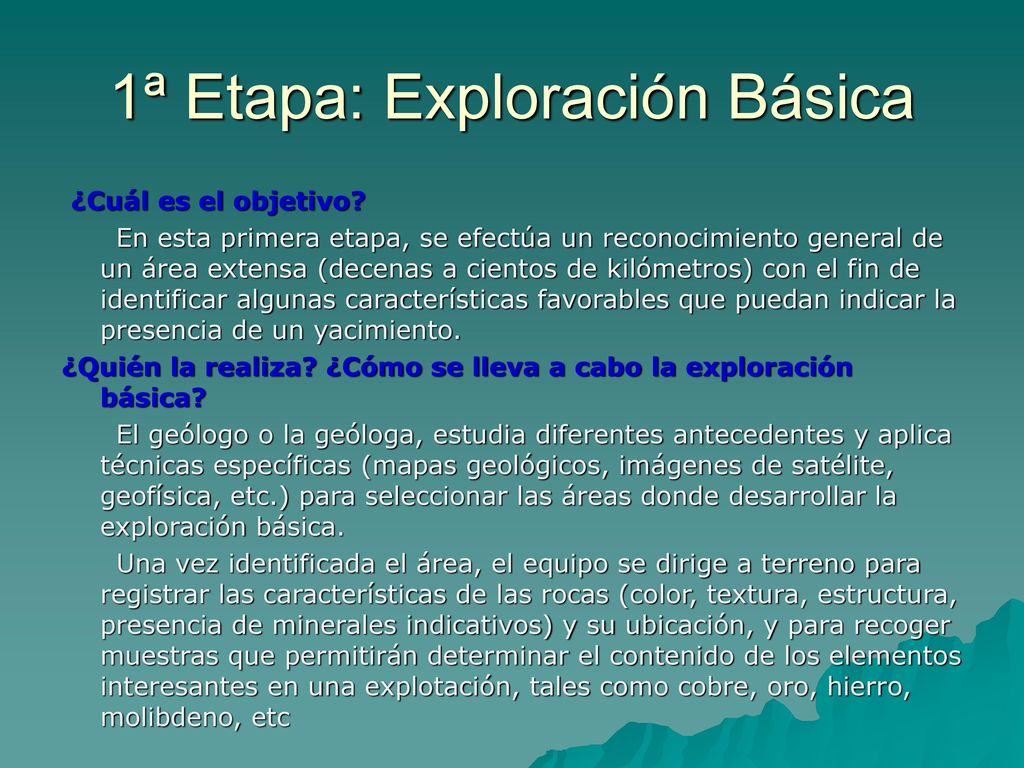

14 1ª Etapa: Exploración Básica
¿Cuál es el objetivo? En esta primera etapa, se efectúa un reconocimiento general de un área extensa (decenas a cientos de kilómetros) con el fin de identificar algunas características favorables que puedan indicar la presencia de un yacimiento. ¿Quién la realiza? ¿Cómo se lleva a cabo la exploración básica? El geólogo o la geóloga, estudia diferentes antecedentes y aplica técnicas específicas (mapas geológicos, imágenes de satélite, geofísica, etc.) para seleccionar las áreas donde desarrollar la exploración básica. Una vez identificada el área, el equipo se dirige a terreno para registrar las características de las rocas (color, textura, estructura, presencia de minerales indicativos) y su ubicación, y para recoger muestras que permitirán determinar el contenido de los elementos interesantes en una explotación, tales como cobre, oro, hierro, molibdeno, etc

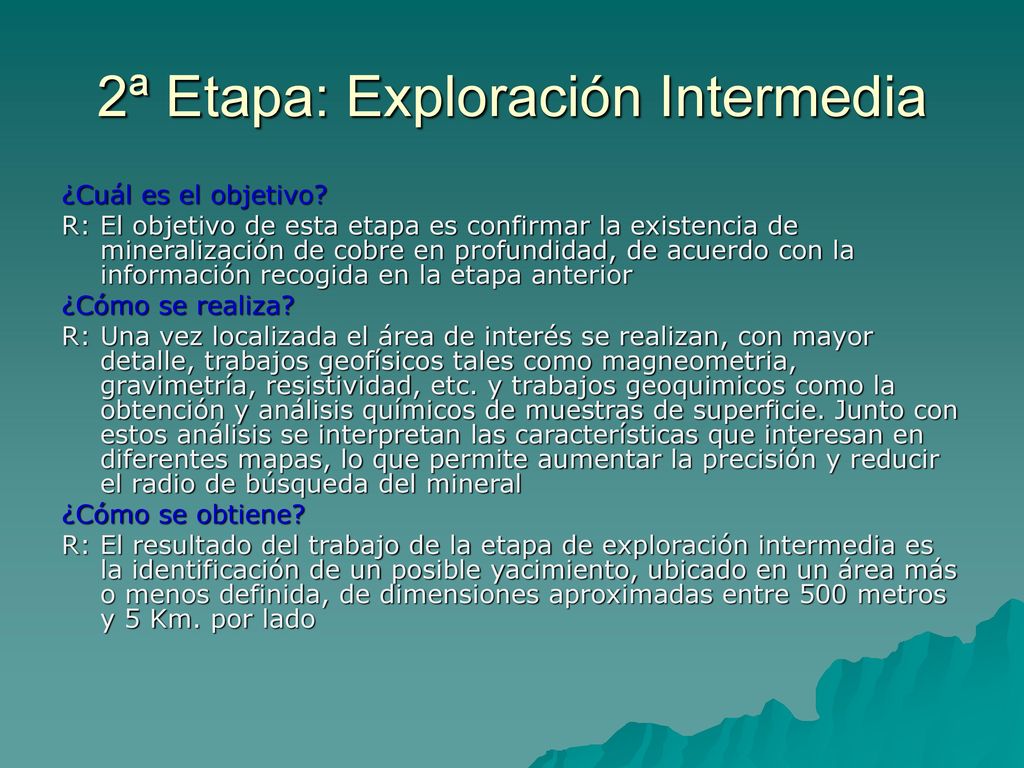

15 2ª Etapa: Exploración Intermedia
¿Cuál es el objetivo? R: El objetivo de esta etapa es confirmar la existencia de mineralización de cobre en profundidad, de acuerdo con la información recogida en la etapa anterior ¿Cómo se realiza? R: Una vez localizada el área de interés se realizan, con mayor detalle, trabajos geofísicos tales como magneometria, gravimetría, resistividad, etc. y trabajos geoquimicos como la obtención y análisis químicos de muestras de superficie. Junto con estos análisis se interpretan las características que interesan en diferentes mapas, lo que permite aumentar la precisión y reducir el radio de búsqueda del mineral ¿Cómo se obtiene? R: El resultado del trabajo de la etapa de exploración intermedia es la identificación de un posible yacimiento, ubicado en un área más o menos definida, de dimensiones aproximadas entre 500 metros y 5 Km. por lado

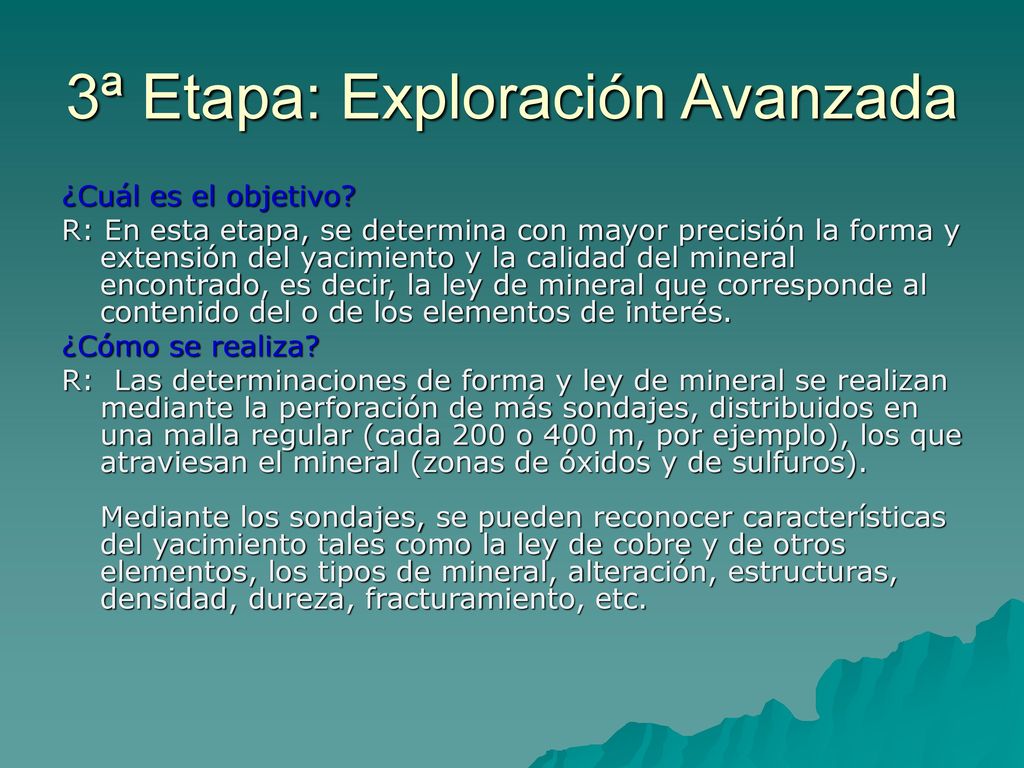

16 3ª Etapa: Exploración Avanzada
¿Cuál es el objetivo? R: En esta etapa, se determina con mayor precisión la forma y extensión del yacimiento y la calidad del mineral encontrado, es decir, la ley de mineral que corresponde al contenido del o de los elementos de interés. ¿Cómo se realiza? R: Las determinaciones de forma y ley de mineral se realizan mediante la perforación de más sondajes, distribuidos en una malla regular (cada 200 o 400 m, por ejemplo), los que atraviesan el mineral (zonas de óxidos y de sulfuros). Mediante los sondajes, se pueden reconocer características del yacimiento tales como la ley de cobre y de otros elementos, los tipos de mineral, alteración, estructuras, densidad, dureza, fracturamiento, etc.

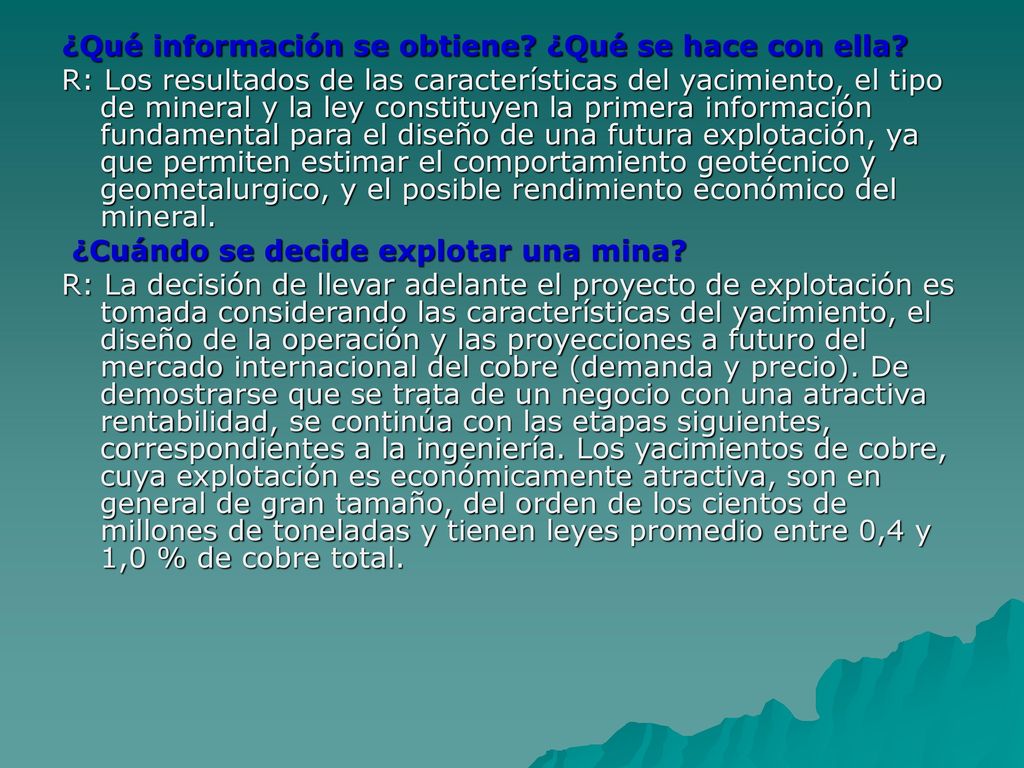

17 ¿Qué información se obtiene? ¿Qué se hace con ella?
R: Los resultados de las características del yacimiento, el tipo de mineral y la ley constituyen la primera información fundamental para el diseño de una futura explotación, ya que permiten estimar el comportamiento geotécnico y geometalurgico, y el posible rendimiento económico del mineral. ¿Cuándo se decide explotar una mina? R: La decisión de llevar adelante el proyecto de explotación es tomada considerando las características del yacimiento, el diseño de la operación y las proyecciones a futuro del mercado internacional del cobre (demanda y precio). De demostrarse que se trata de un negocio con una atractiva rentabilidad, se continúa con las etapas siguientes, correspondientes a la ingeniería. Los yacimientos de cobre, cuya explotación es económicamente atractiva, son en general de gran tamaño, del orden de los cientos de millones de toneladas y tienen leyes promedio entre 0,4 y 1,0 % de cobre total.

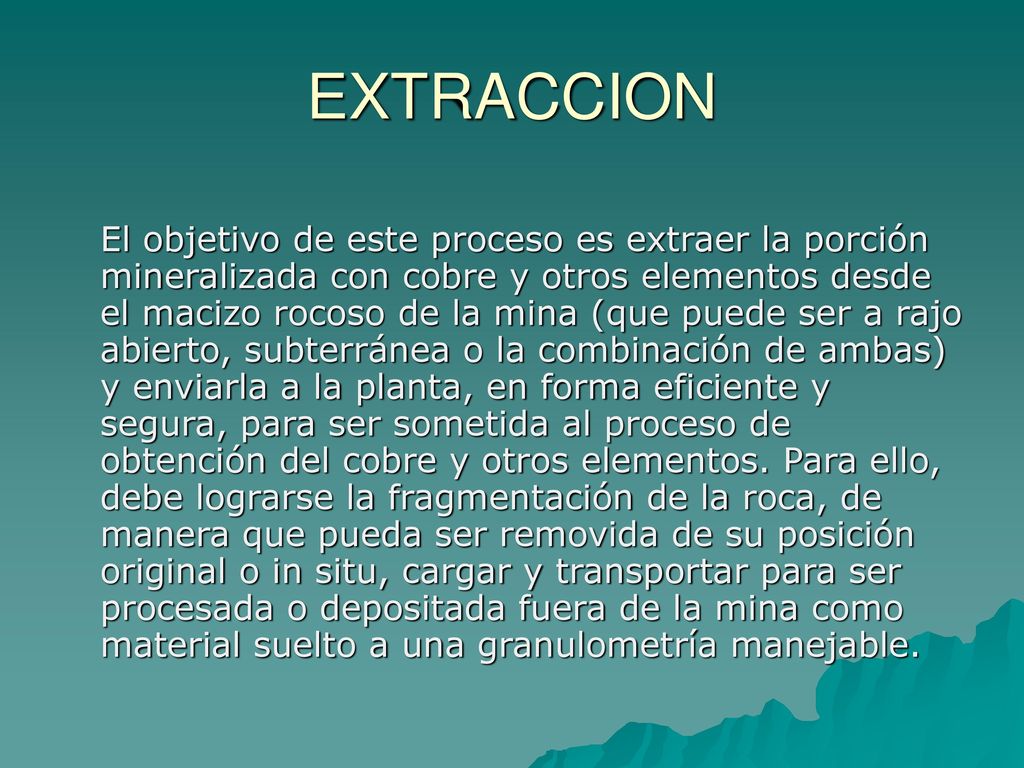

18 EXTRACCION El objetivo de este proceso es extraer la porción mineralizada con cobre y otros elementos desde el macizo rocoso de la mina (que puede ser a rajo abierto, subterránea o la combinación de ambas) y enviarla a la planta, en forma eficiente y segura, para ser sometida al proceso de obtención del cobre y otros elementos. Para ello, debe lograrse la fragmentación de la roca, de manera que pueda ser removida de su posición original o in situ, cargar y transportar para ser procesada o depositada fuera de la mina como material suelto a una granulometría manejable.

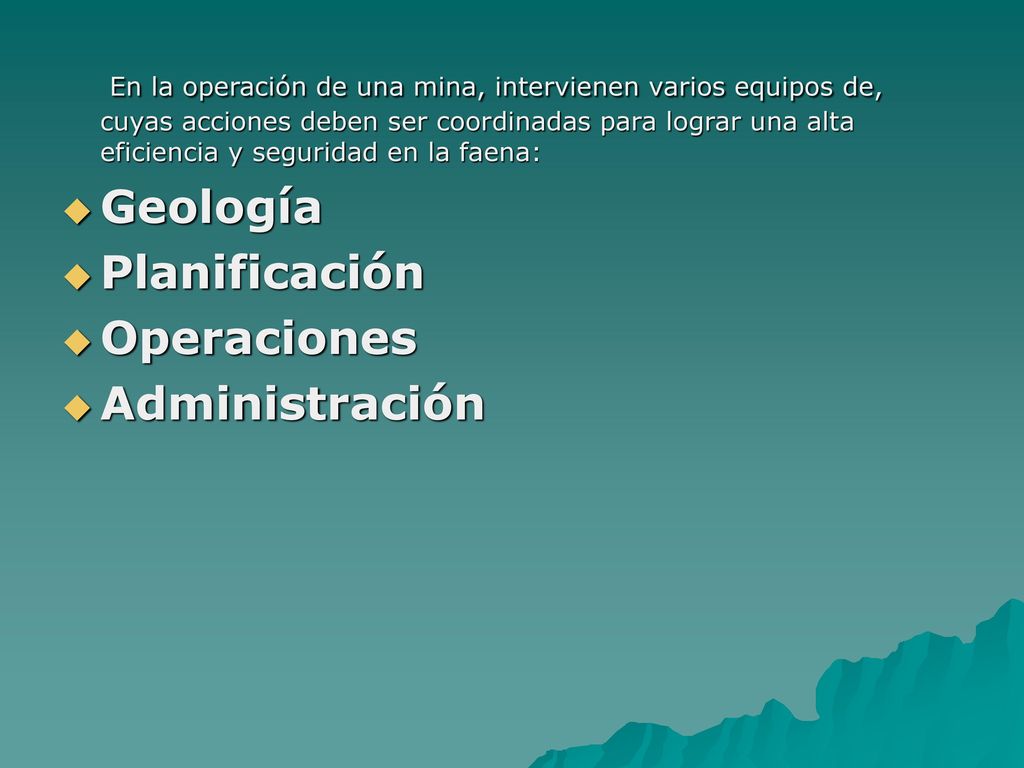

19 En la operación de una mina, intervienen varios equipos de, cuyas acciones deben ser coordinadas para lograr una alta eficiencia y seguridad en la faena: Geología Planificación Operaciones Administración

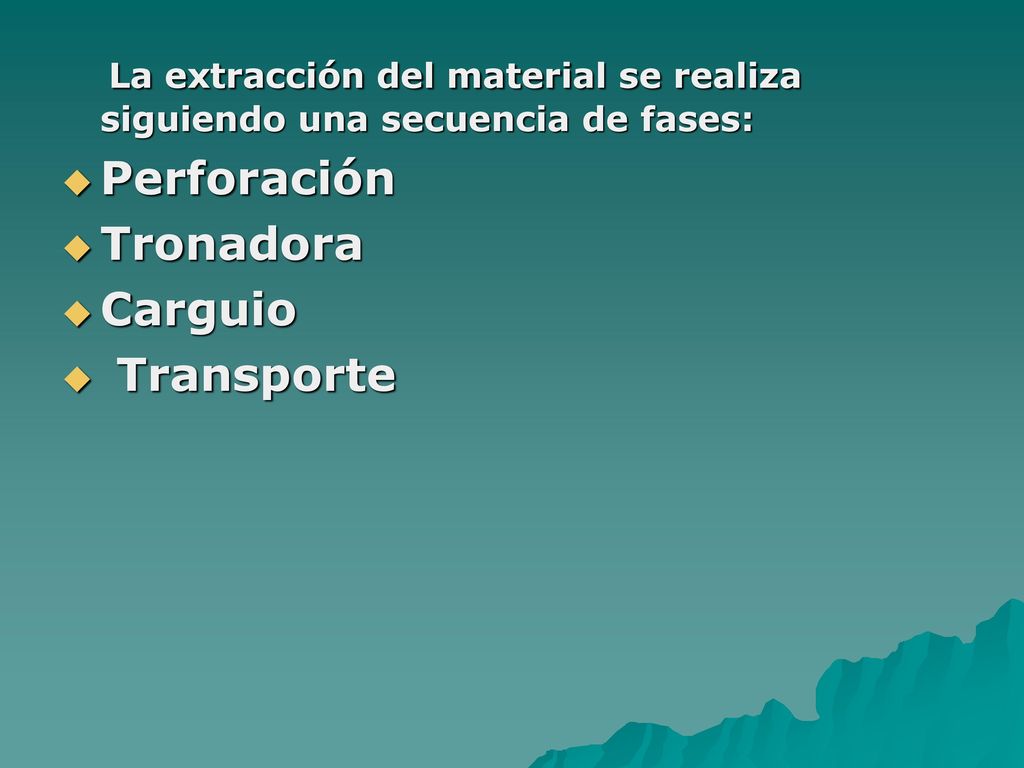

20 La extracción del material se realiza siguiendo una secuencia de fases:
Perforación Tronadora Carguio Transporte

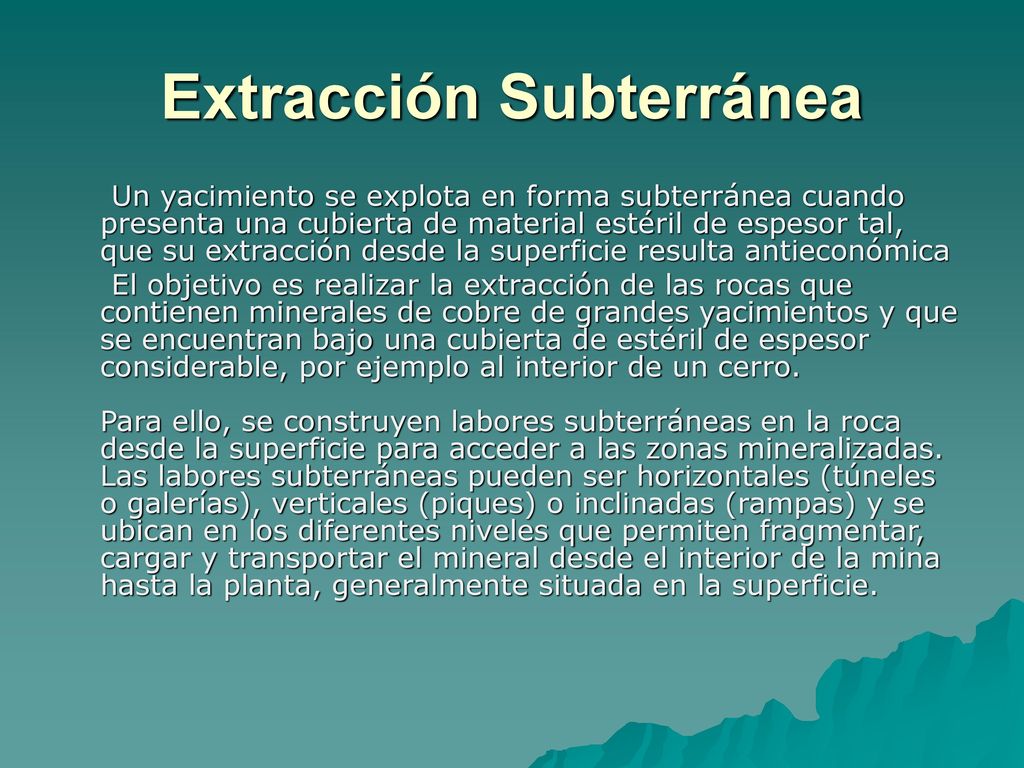

21 Extracción Subterránea
Un yacimiento se explota en forma subterránea cuando presenta una cubierta de material estéril de espesor tal, que su extracción desde la superficie resulta antieconómica El objetivo es realizar la extracción de las rocas que contienen minerales de cobre de grandes yacimientos y que se encuentran bajo una cubierta de estéril de espesor considerable, por ejemplo al interior de un cerro. Para ello, se construyen labores subterráneas en la roca desde la superficie para acceder a las zonas mineralizadas. Las labores subterráneas pueden ser horizontales (túneles o galerías), verticales (piques) o inclinadas (rampas) y se ubican en los diferentes niveles que permiten fragmentar, cargar y transportar el mineral desde el interior de la mina hasta la planta, generalmente situada en la superficie.

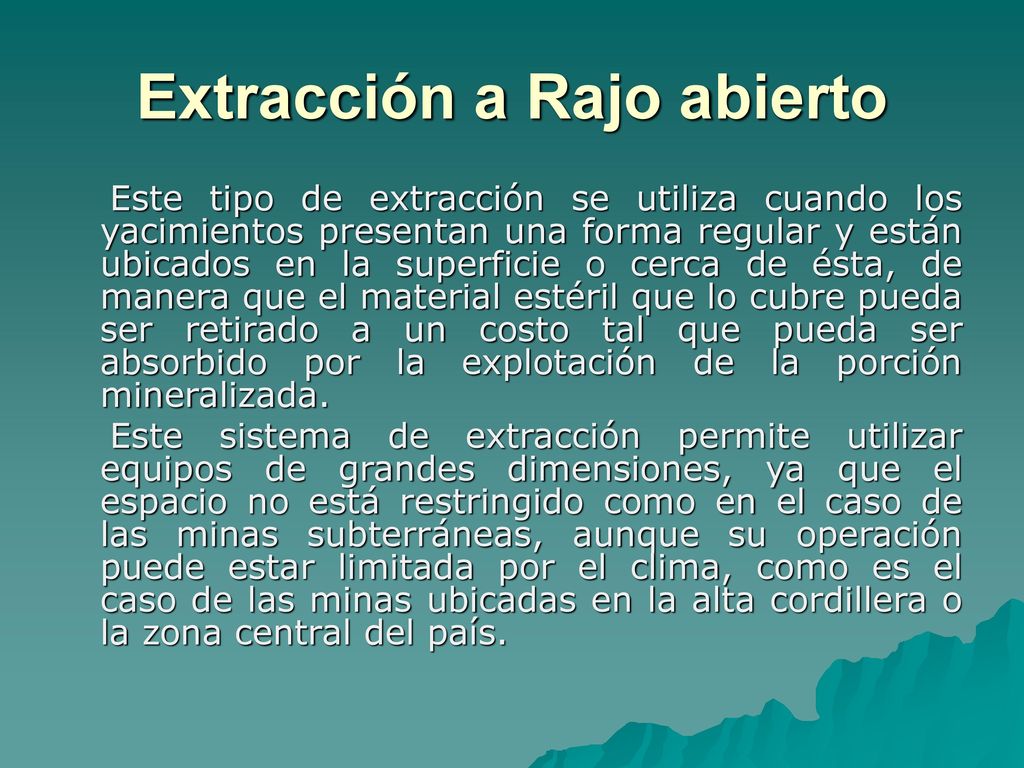

22 Extracción a Rajo abierto
Este tipo de extracción se utiliza cuando los yacimientos presentan una forma regular y están ubicados en la superficie o cerca de ésta, de manera que el material estéril que lo cubre pueda ser retirado a un costo tal que pueda ser absorbido por la explotación de la porción mineralizada. Este sistema de extracción permite utilizar equipos de grandes dimensiones, ya que el espacio no está restringido como en el caso de las minas subterráneas, aunque su operación puede estar limitada por el clima, como es el caso de las minas ubicadas en la alta cordillera o la zona central del país.

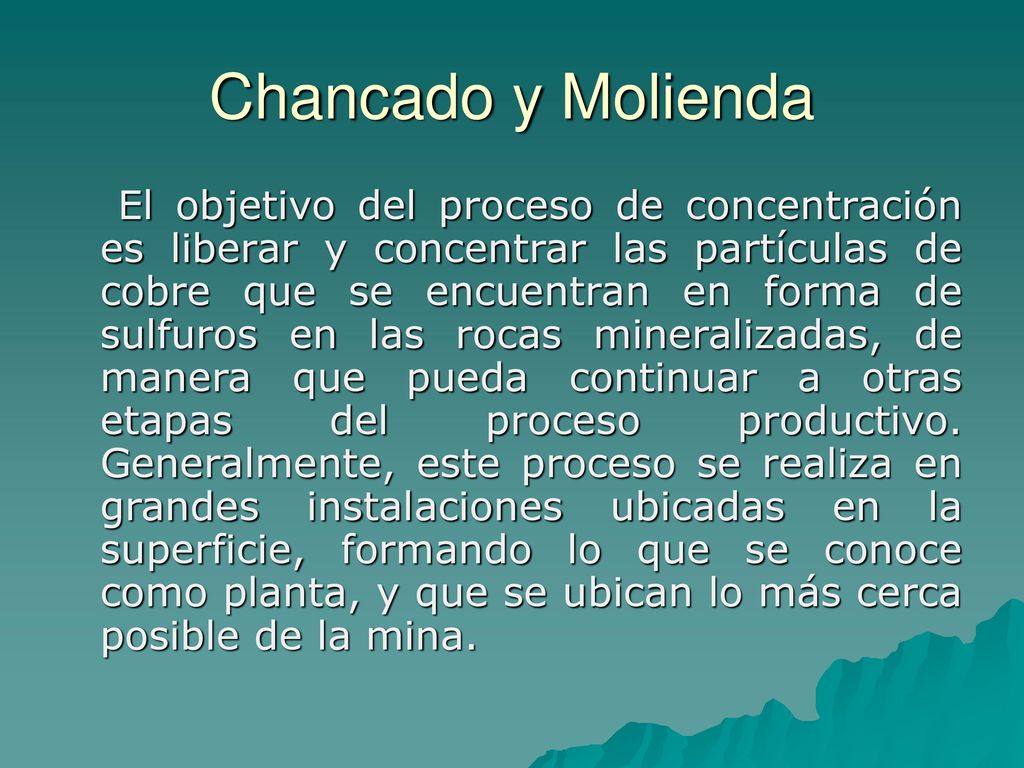

23 Chancado y Molienda El objetivo del proceso de concentración es liberar y concentrar las partículas de cobre que se encuentran en forma de sulfuros en las rocas mineralizadas, de manera que pueda continuar a otras etapas del proceso productivo. Generalmente, este proceso se realiza en grandes instalaciones ubicadas en la superficie, formando lo que se conoce como planta, y que se ubican lo más cerca posible de la mina.

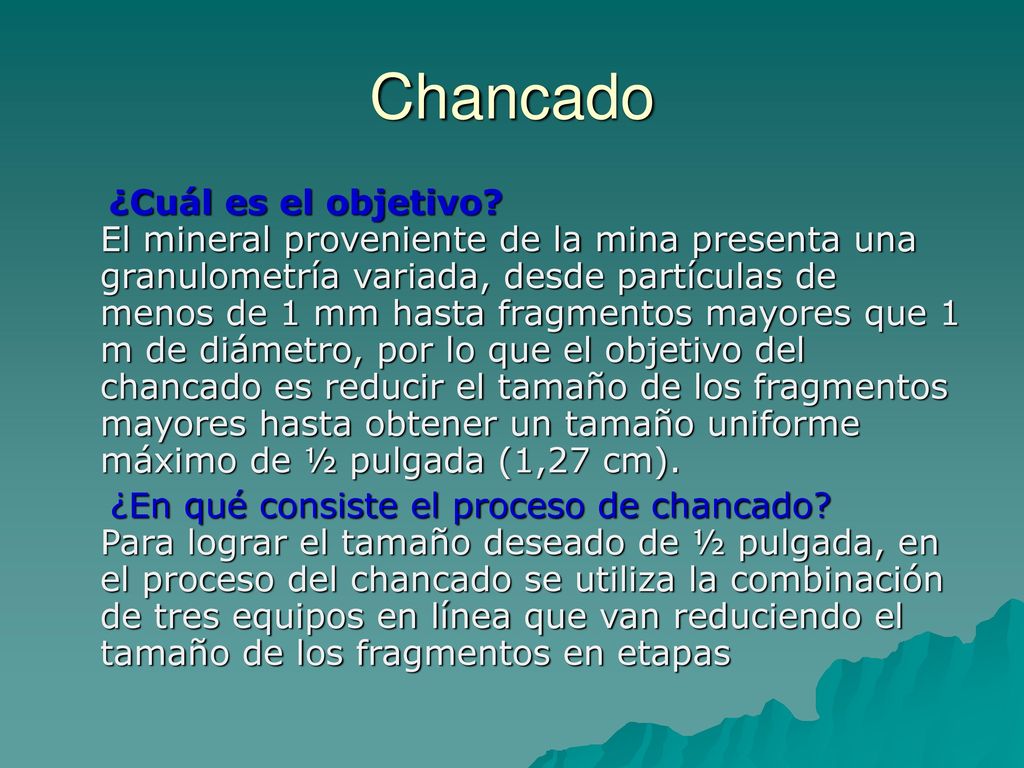

24 Chancado ¿Cuál es el objetivo? El mineral proveniente de la mina presenta una granulometría variada, desde partículas de menos de 1 mm hasta fragmentos mayores que 1 m de diámetro, por lo que el objetivo del chancado es reducir el tamaño de los fragmentos mayores hasta obtener un tamaño uniforme máximo de ½ pulgada (1,27 cm). ¿En qué consiste el proceso de chancado? Para lograr el tamaño deseado de ½ pulgada, en el proceso del chancado se utiliza la combinación de tres equipos en línea que van reduciendo el tamaño de los fragmentos en etapas

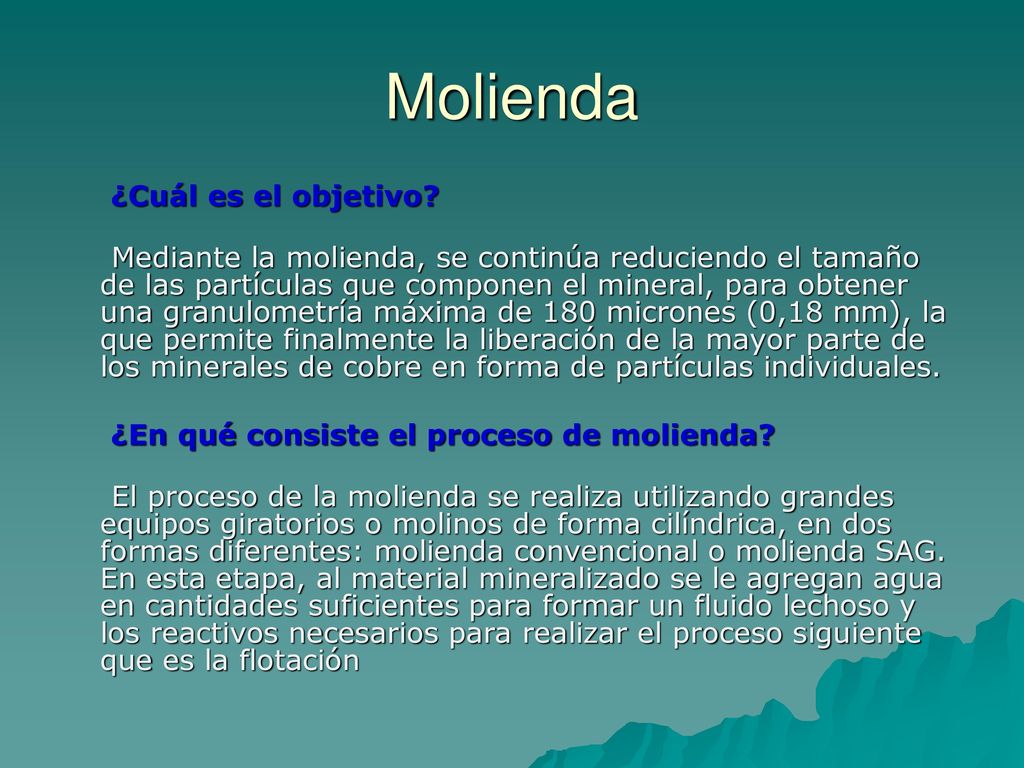

25 Molienda ¿Cuál es el objetivo?
Mediante la molienda, se continúa reduciendo el tamaño de las partículas que componen el mineral, para obtener una granulometría máxima de 180 micrones (0,18 mm), la que permite finalmente la liberación de la mayor parte de los minerales de cobre en forma de partículas individuales. ¿En qué consiste el proceso de molienda? El proceso de la molienda se realiza utilizando grandes equipos giratorios o molinos de forma cilíndrica, en dos formas diferentes: molienda convencional o molienda SAG. En esta etapa, al material mineralizado se le agregan agua en cantidades suficientes para formar un fluido lechoso y los reactivos necesarios para realizar el proceso siguiente que es la flotación

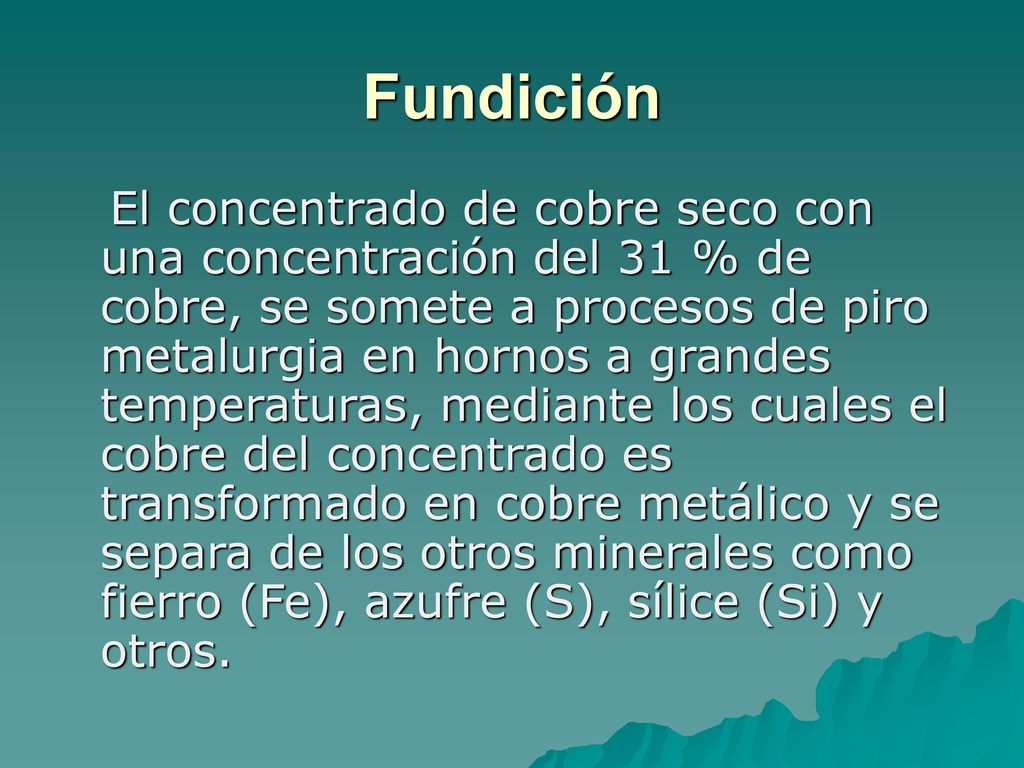

26 Fundición El concentrado de cobre seco con una concentración del 31 % de cobre, se somete a procesos de piro metalurgia en hornos a grandes temperaturas, mediante los cuales el cobre del concentrado es transformado en cobre metálico y se separa de los otros minerales como fierro (Fe), azufre (S), sílice (Si) y otros.

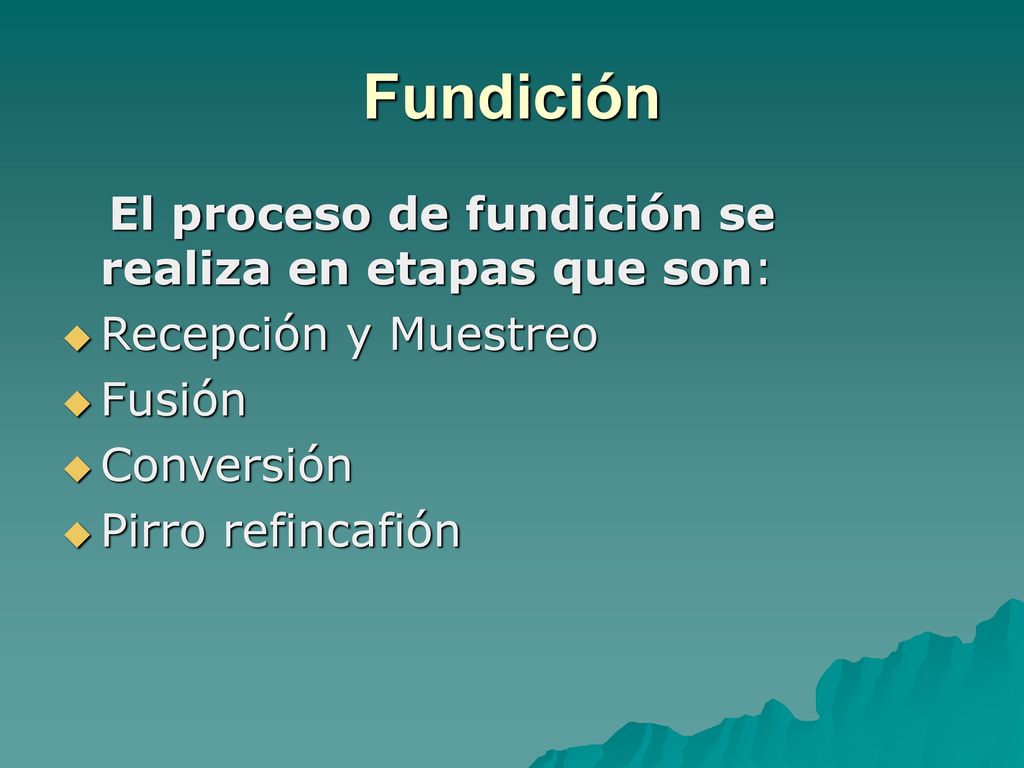

27 Fundición El proceso de fundición se realiza en etapas que son:
Recepción y Muestreo Fusión Conversión Pirro refincafión

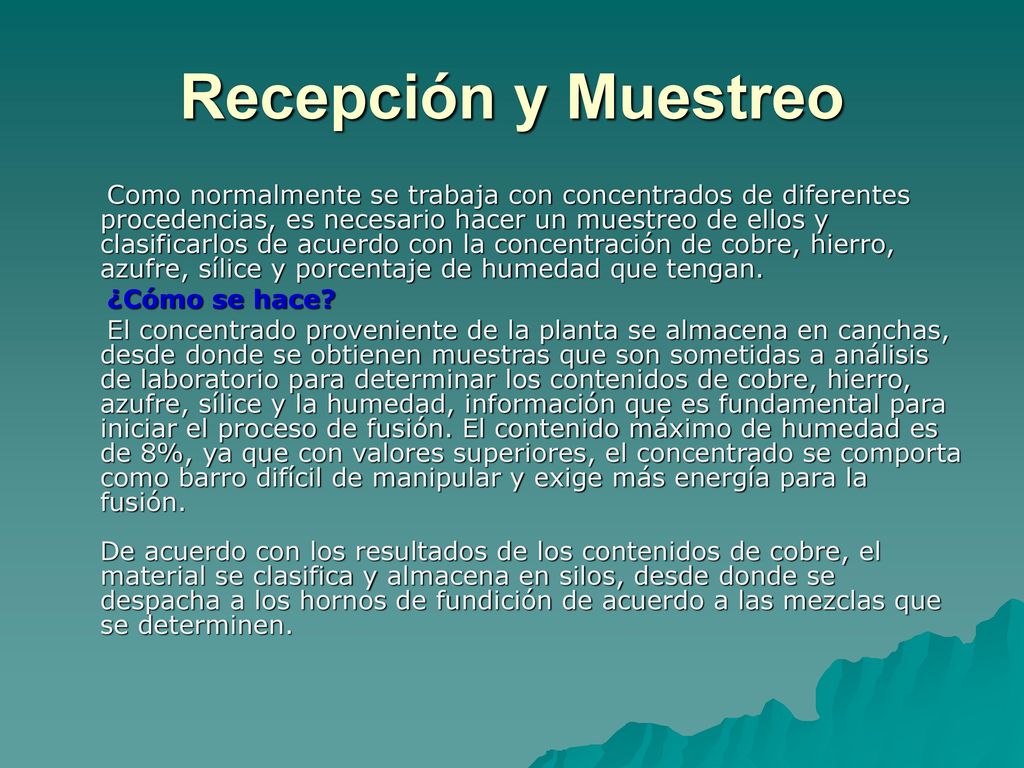

28 Recepción y Muestreo Como normalmente se trabaja con concentrados de diferentes procedencias, es necesario hacer un muestreo de ellos y clasificarlos de acuerdo con la concentración de cobre, hierro, azufre, sílice y porcentaje de humedad que tengan. ¿Cómo se hace? El concentrado proveniente de la planta se almacena en canchas, desde donde se obtienen muestras que son sometidas a análisis de laboratorio para determinar los contenidos de cobre, hierro, azufre, sílice y la humedad, información que es fundamental para iniciar el proceso de fusión. El contenido máximo de humedad es de 8%, ya que con valores superiores, el concentrado se comporta como barro difícil de manipular y exige más energía para la fusión. De acuerdo con los resultados de los contenidos de cobre, el material se clasifica y almacena en silos, desde donde se despacha a los hornos de fundición de acuerdo a las mezclas que se determinen.

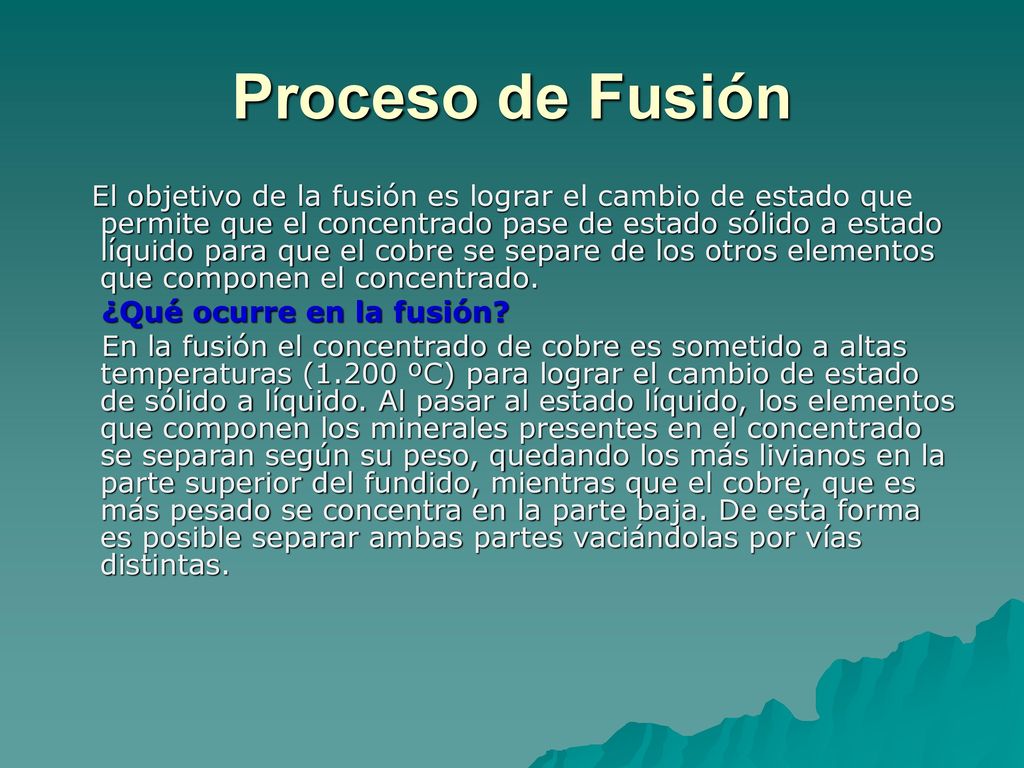

29 Proceso de Fusión El objetivo de la fusión es lograr el cambio de estado que permite que el concentrado pase de estado sólido a estado líquido para que el cobre se separe de los otros elementos que componen el concentrado. ¿Qué ocurre en la fusión? En la fusión el concentrado de cobre es sometido a altas temperaturas (1.200 ºC) para lograr el cambio de estado de sólido a líquido. Al pasar al estado líquido, los elementos que componen los minerales presentes en el concentrado se separan según su peso, quedando los más livianos en la parte superior del fundido, mientras que el cobre, que es más pesado se concentra en la parte baja. De esta forma es posible separar ambas partes vaciándolas por vías distintas.

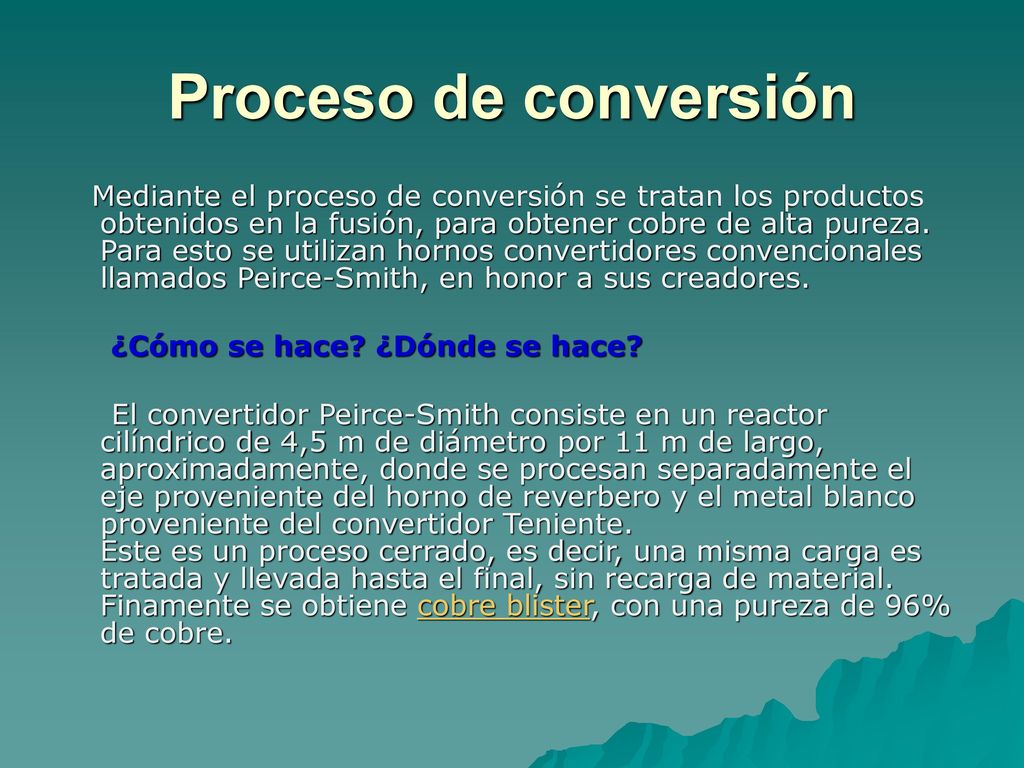

30 Proceso de conversión Mediante el proceso de conversión se tratan los productos obtenidos en la fusión, para obtener cobre de alta pureza. Para esto se utilizan hornos convertidores convencionales llamados Peirce-Smith, en honor a sus creadores. ¿Cómo se hace? ¿Dónde se hace? El convertidor Peirce-Smith consiste en un reactor cilíndrico de 4,5 m de diámetro por 11 m de largo, aproximadamente, donde se procesan separadamente el eje proveniente del horno de reverbero y el metal blanco proveniente del convertidor Teniente. Este es un proceso cerrado, es decir, una misma carga es tratada y llevada hasta el final, sin recarga de material. Finamente se obtiene cobre blister, con una pureza de 96% de cobre.

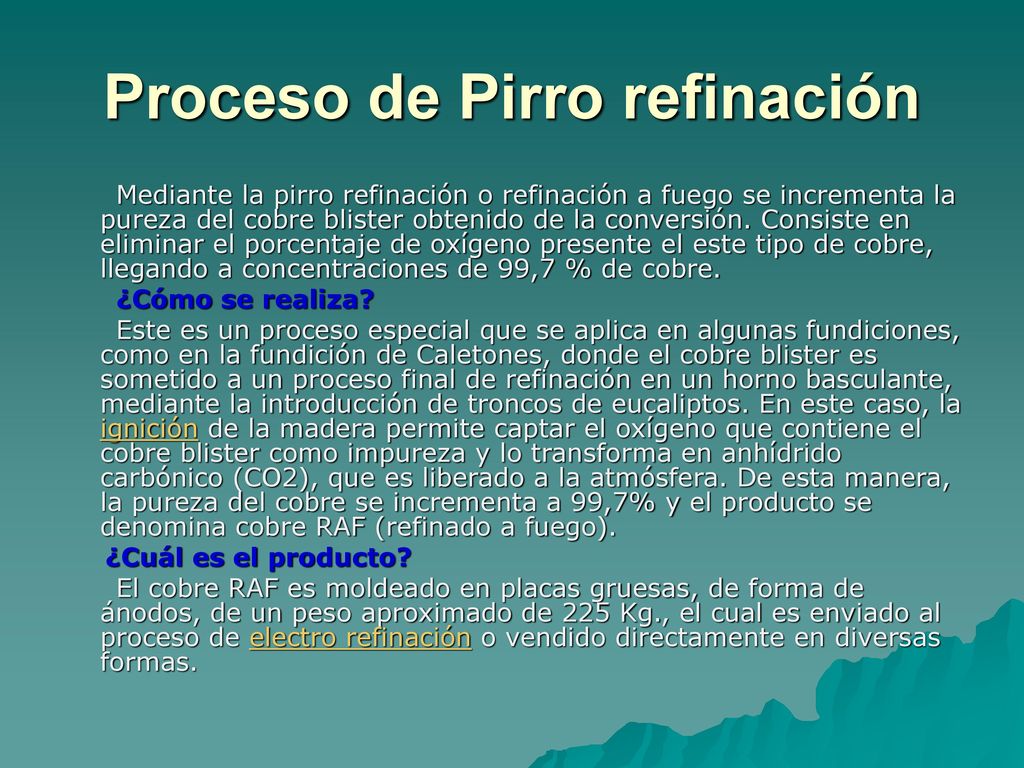

31 Proceso de Pirro refinación
Mediante la pirro refinación o refinación a fuego se incrementa la pureza del cobre blister obtenido de la conversión. Consiste en eliminar el porcentaje de oxígeno presente el este tipo de cobre, llegando a concentraciones de 99,7 % de cobre. ¿Cómo se realiza? Este es un proceso especial que se aplica en algunas fundiciones, como en la fundición de Caletones, donde el cobre blister es sometido a un proceso final de refinación en un horno basculante, mediante la introducción de troncos de eucaliptos. En este caso, la ignición de la madera permite captar el oxígeno que contiene el cobre blister como impureza y lo transforma en anhídrido carbónico (CO2), que es liberado a la atmósfera. De esta manera, la pureza del cobre se incrementa a 99,7% y el producto se denomina cobre RAF (refinado a fuego). ¿Cuál es el producto? El cobre RAF es moldeado en placas gruesas, de forma de ánodos, de un peso aproximado de 225 Kg., el cual es enviado al proceso de electro refinación o vendido directamente en diversas formas.

32 Electrorrefinación Mediante la Electrorrefinacion se transforman los ánados producidos en el proceso de fundición a cátodos de cobre electrolítico de alta pureza.

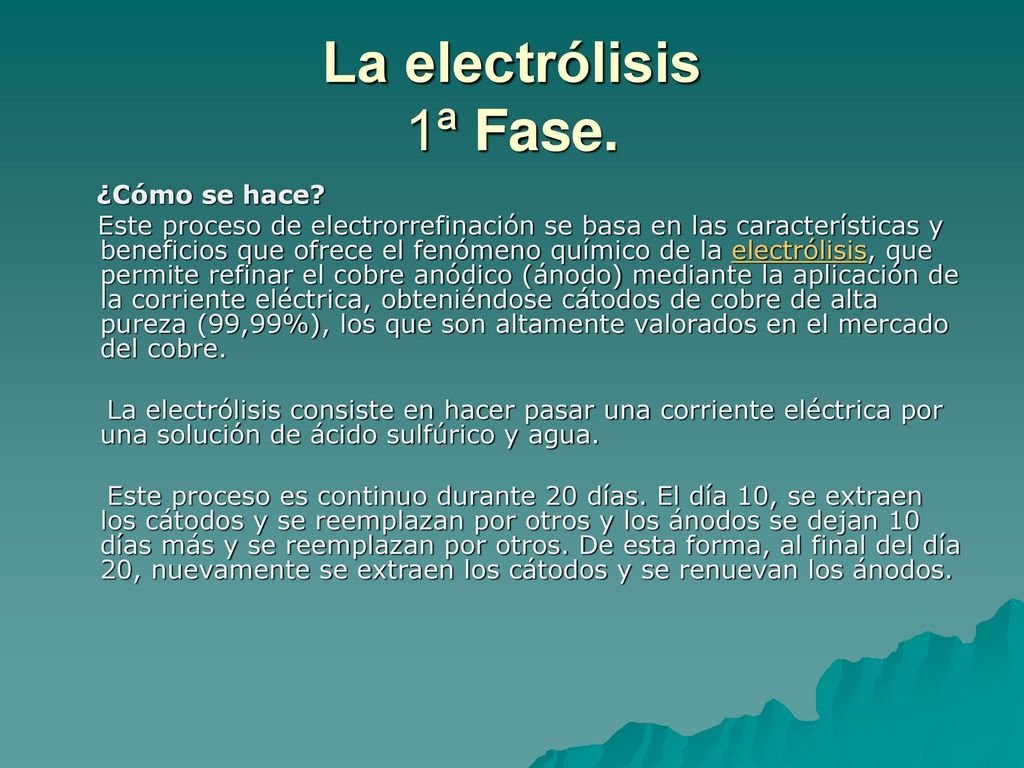

33 La electrólisis 1ª Fase. ¿Cómo se hace?
Este proceso de electrorrefinación se basa en las características y beneficios que ofrece el fenómeno químico de la electrólisis, que permite refinar el cobre anódico (ánodo) mediante la aplicación de la corriente eléctrica, obteniéndose cátodos de cobre de alta pureza (99,99%), los que son altamente valorados en el mercado del cobre. La electrólisis consiste en hacer pasar una corriente eléctrica por una solución de ácido sulfúrico y agua. Este proceso es continuo durante 20 días. El día 10, se extraen los cátodos y se reemplazan por otros y los ánodos se dejan 10 días más y se reemplazan por otros. De esta forma, al final del día 20, nuevamente se extraen los cátodos y se renuevan los ánodos.

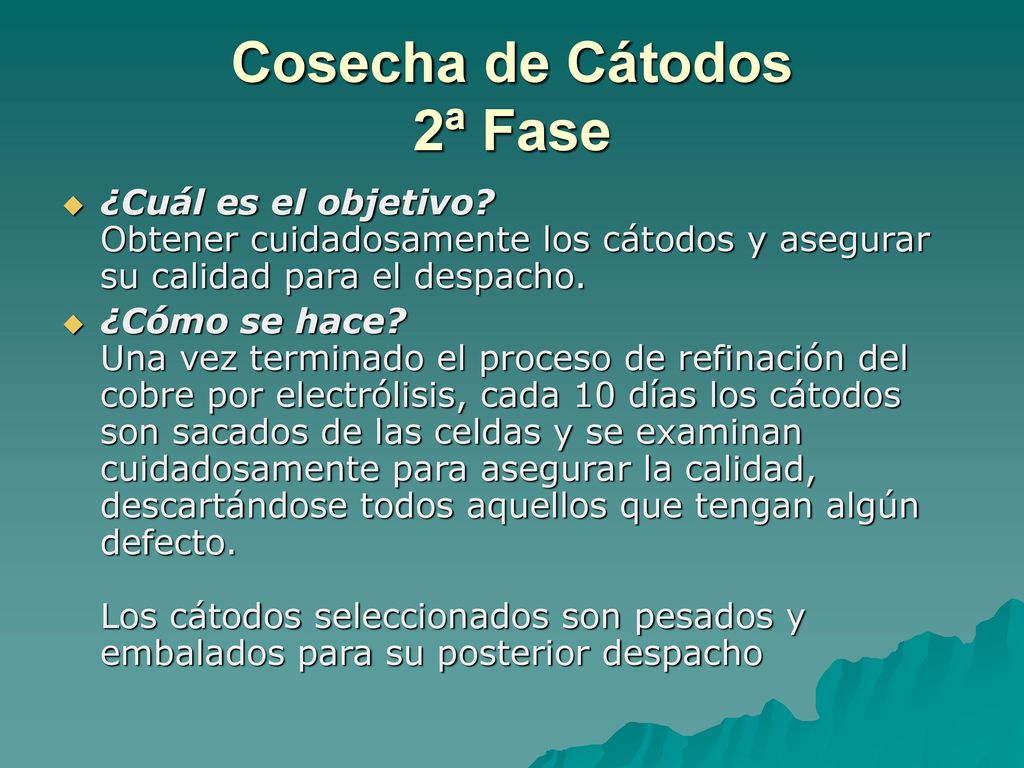

34 Cosecha de Cátodos 2ª Fase
¿Cuál es el objetivo? Obtener cuidadosamente los cátodos y asegurar su calidad para el despacho. ¿Cómo se hace? Una vez terminado el proceso de refinación del cobre por electrólisis, cada 10 días los cátodos son sacados de las celdas y se examinan cuidadosamente para asegurar la calidad, descartándose todos aquellos que tengan algún defecto. Los cátodos seleccionados son pesados y embalados para su posterior despacho

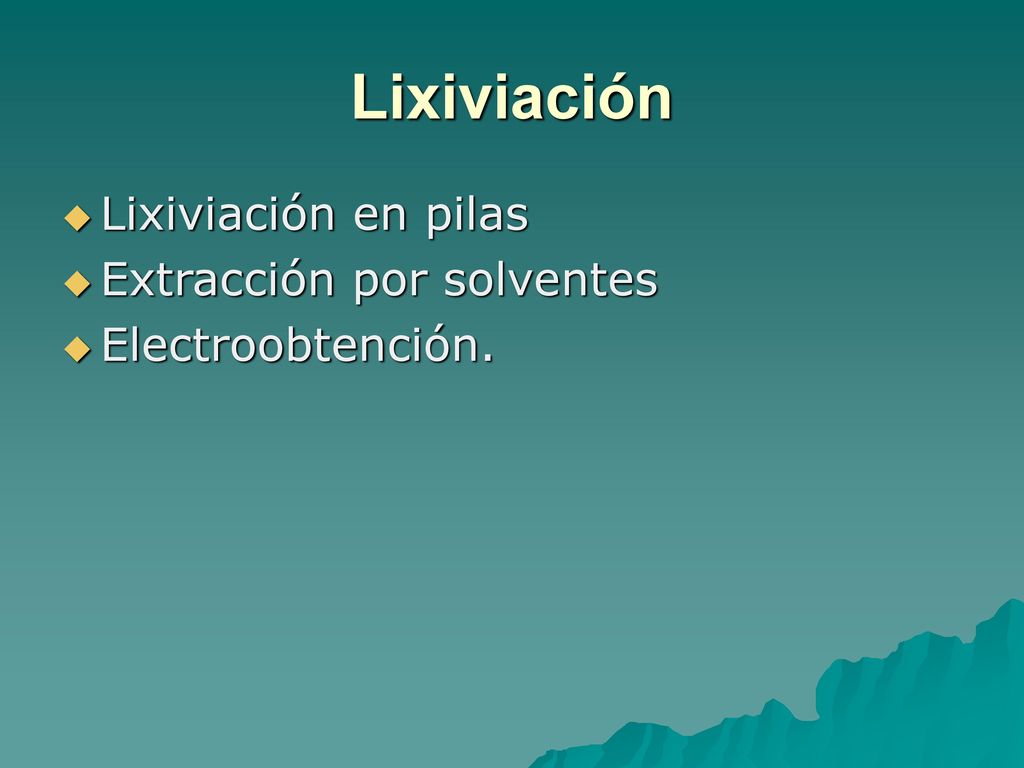

35 Lixiviación Lixiviación en pilas Extracción por solventes
Electroobtención.

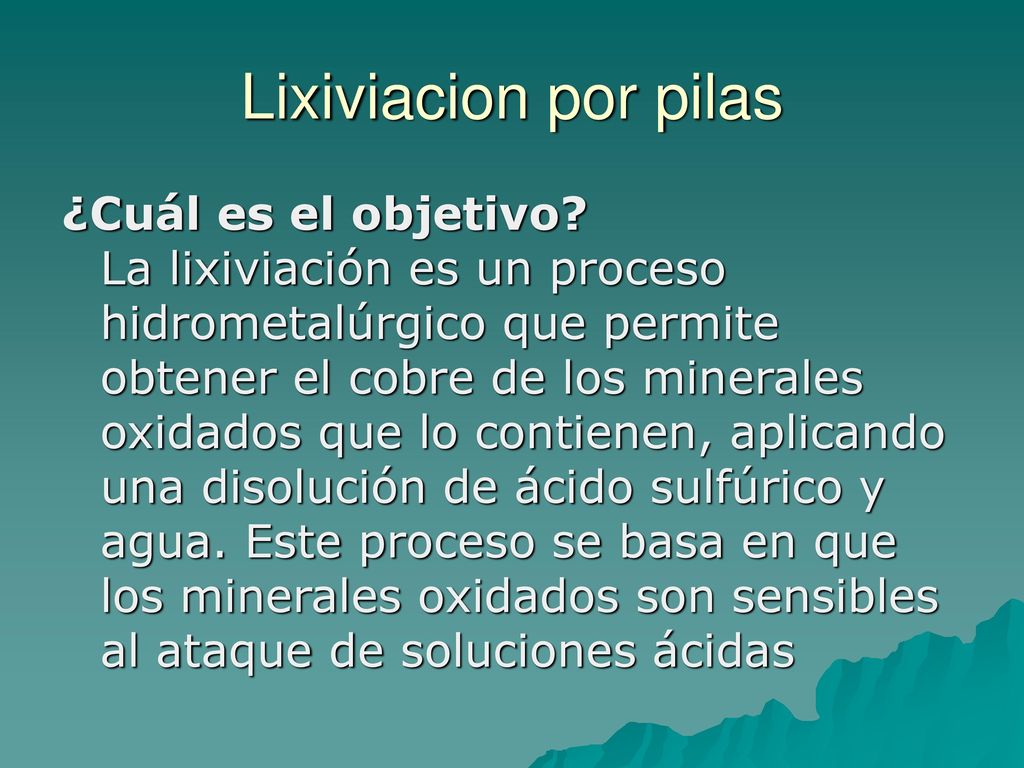

36 Lixiviacion por pilas ¿Cuál es el objetivo? La lixiviación es un proceso hidrometalúrgico que permite obtener el cobre de los minerales oxidados que lo contienen, aplicando una disolución de ácido sulfúrico y agua. Este proceso se basa en que los minerales oxidados son sensibles al ataque de soluciones ácidas

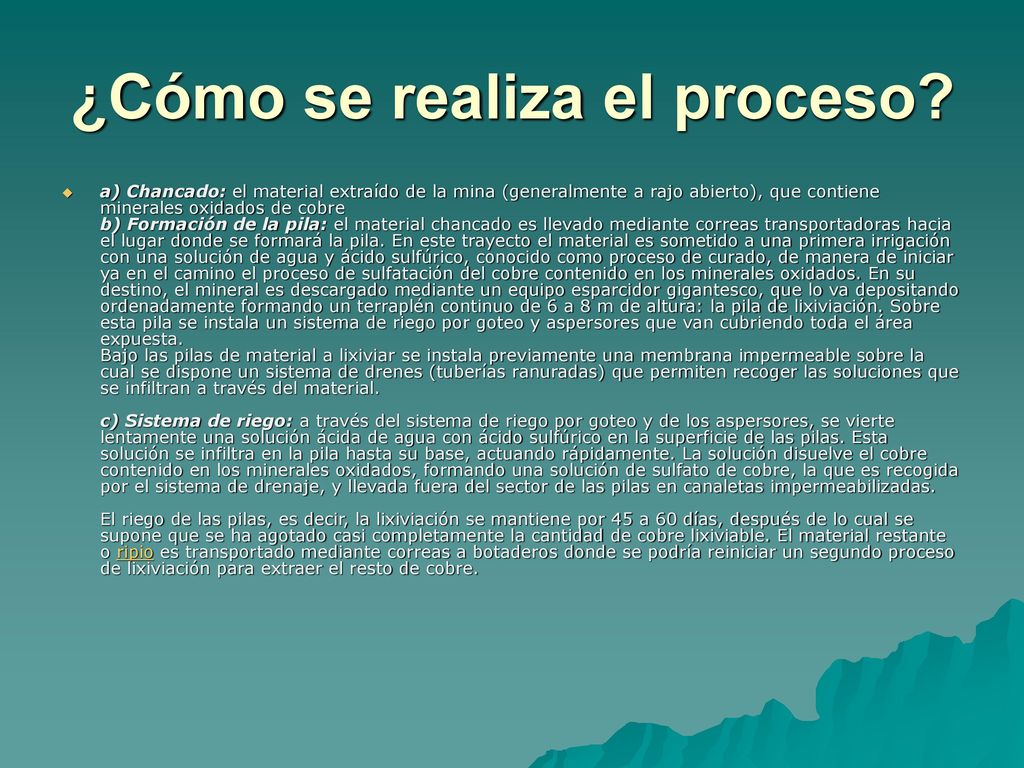

37 ¿Cómo se realiza el proceso?
a) Chancado: el material extraído de la mina (generalmente a rajo abierto), que contiene minerales oxidados de cobre b) Formación de la pila: el material chancado es llevado mediante correas transportadoras hacia el lugar donde se formará la pila. En este trayecto el material es sometido a una primera irrigación con una solución de agua y ácido sulfúrico, conocido como proceso de curado, de manera de iniciar ya en el camino el proceso de sulfatación del cobre contenido en los minerales oxidados. En su destino, el mineral es descargado mediante un equipo esparcidor gigantesco, que lo va depositando ordenadamente formando un terraplén continuo de 6 a 8 m de altura: la pila de lixiviación. Sobre esta pila se instala un sistema de riego por goteo y aspersores que van cubriendo toda el área expuesta. Bajo las pilas de material a lixiviar se instala previamente una membrana impermeable sobre la cual se dispone un sistema de drenes (tuberías ranuradas) que permiten recoger las soluciones que se infiltran a través del material. c) Sistema de riego: a través del sistema de riego por goteo y de los aspersores, se vierte lentamente una solución ácida de agua con ácido sulfúrico en la superficie de las pilas. Esta solución se infiltra en la pila hasta su base, actuando rápidamente. La solución disuelve el cobre contenido en los minerales oxidados, formando una solución de sulfato de cobre, la que es recogida por el sistema de drenaje, y llevada fuera del sector de las pilas en canaletas impermeabilizadas. El riego de las pilas, es decir, la lixiviación se mantiene por 45 a 60 días, después de lo cual se supone que se ha agotado casi completamente la cantidad de cobre lixiviable. El material restante o ripio es transportado mediante correas a botaderos donde se podría reiniciar un segundo proceso de lixiviación para extraer el resto de cobre.

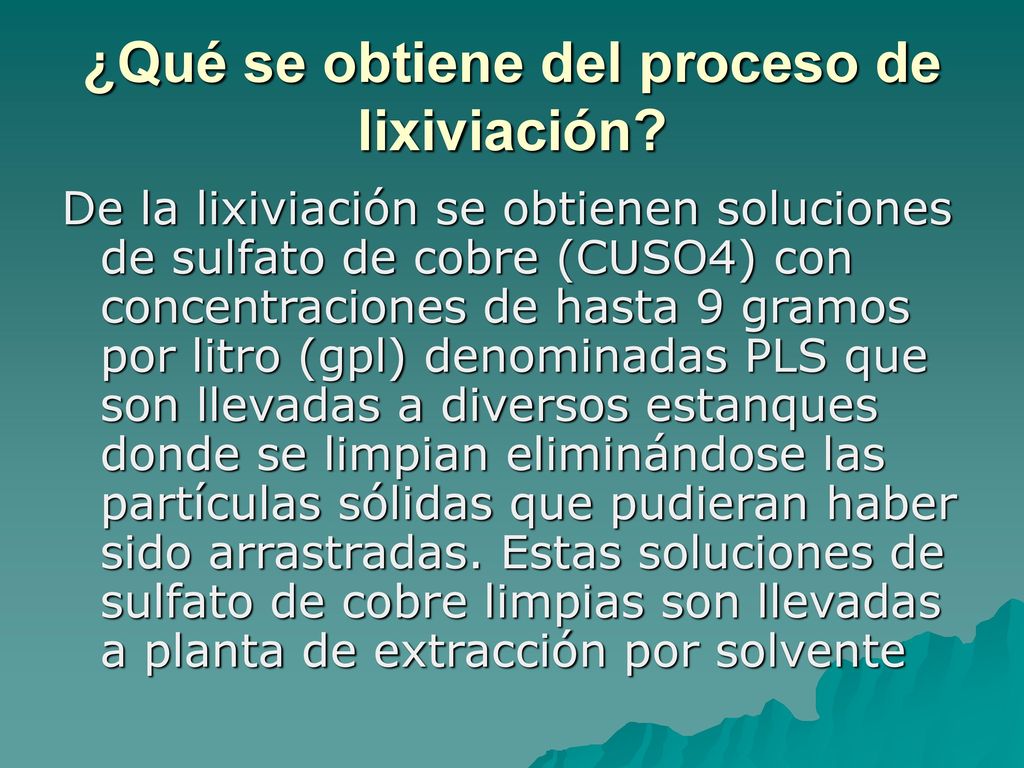

38 ¿Qué se obtiene del proceso de lixiviación?
De la lixiviación se obtienen soluciones de sulfato de cobre (CUSO4) con concentraciones de hasta 9 gramos por litro (gpl) denominadas PLS que son llevadas a diversos estanques donde se limpian eliminándose las partículas sólidas que pudieran haber sido arrastradas. Estas soluciones de sulfato de cobre limpias son llevadas a planta de extracción por solvente

39 Extracción por Solventes
En esta etapa la solución que viene de las pilas de lixiviación, se libera de impurezas y se concentra su contenido de cobre, pasando de 9gpl a 45 gpl, mediante una extracción iónica

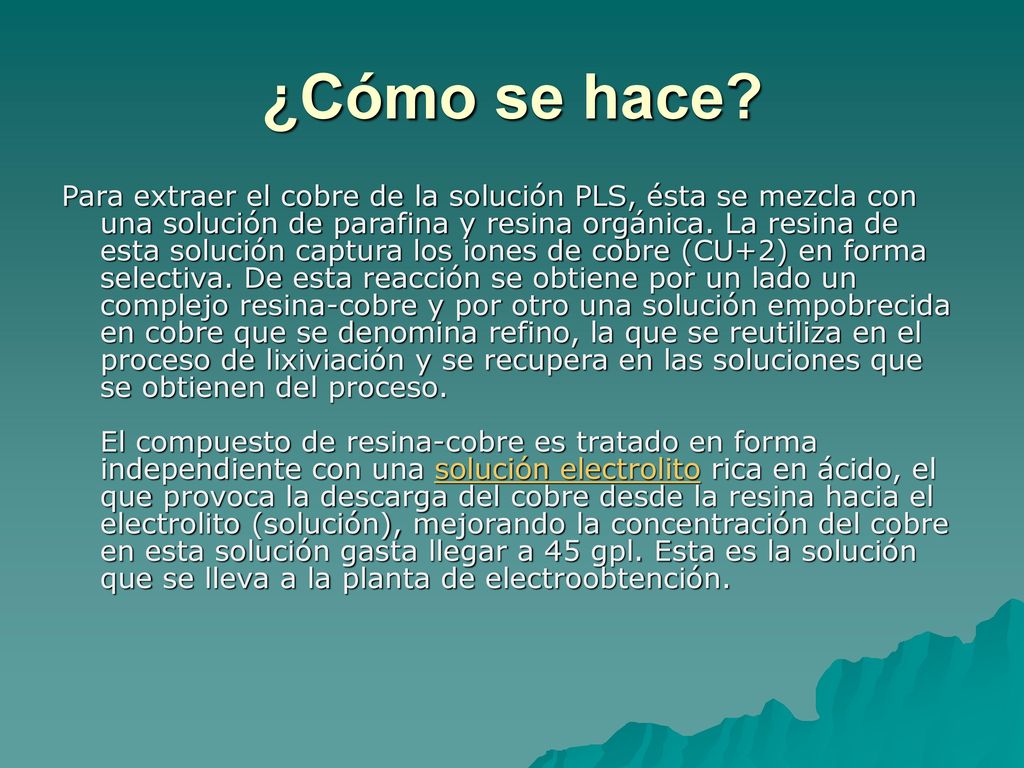

40 ¿Cómo se hace? Para extraer el cobre de la solución PLS, ésta se mezcla con una solución de parafina y resina orgánica. La resina de esta solución captura los iones de cobre (CU+2) en forma selectiva. De esta reacción se obtiene por un lado un complejo resina-cobre y por otro una solución empobrecida en cobre que se denomina refino, la que se reutiliza en el proceso de lixiviación y se recupera en las soluciones que se obtienen del proceso. El compuesto de resina-cobre es tratado en forma independiente con una solución electrolito rica en ácido, el que provoca la descarga del cobre desde la resina hacia el electrolito (solución), mejorando la concentración del cobre en esta solución gasta llegar a 45 gpl. Esta es la solución que se lleva a la planta de electroobtención.

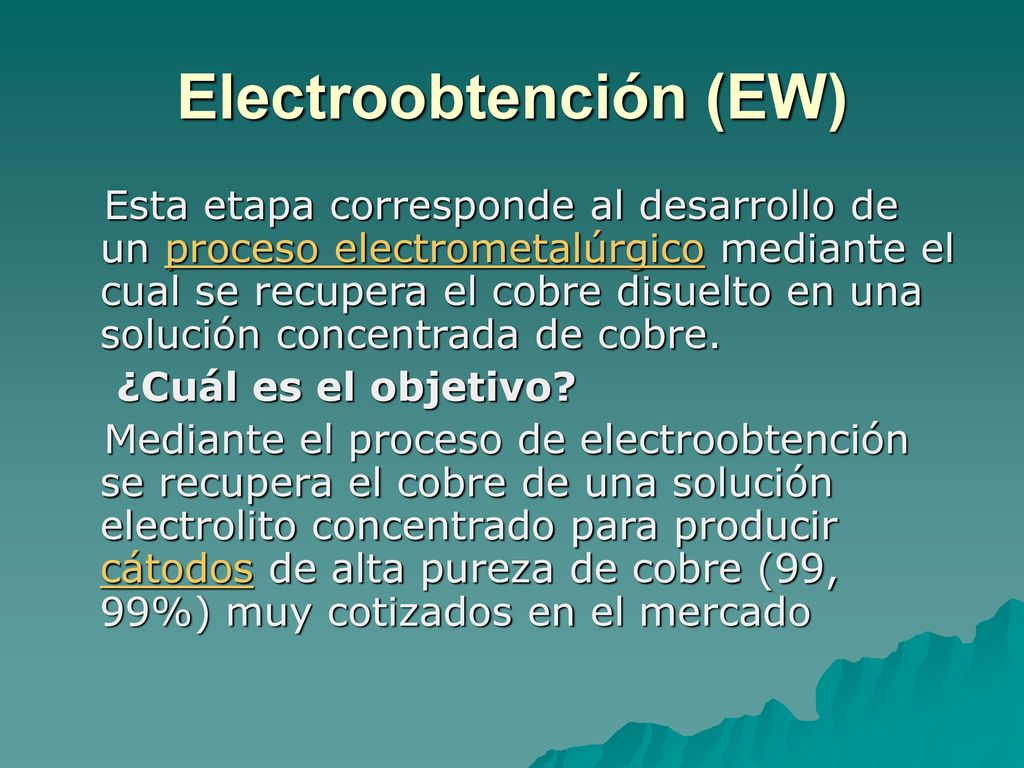

41 Electroobtención (EW)
Esta etapa corresponde al desarrollo de un proceso electrometalúrgico mediante el cual se recupera el cobre disuelto en una solución concentrada de cobre. ¿Cuál es el objetivo? Mediante el proceso de electroobtención se recupera el cobre de una solución electrolito concentrado para producir cátodos de alta pureza de cobre (99, 99%) muy cotizados en el mercado

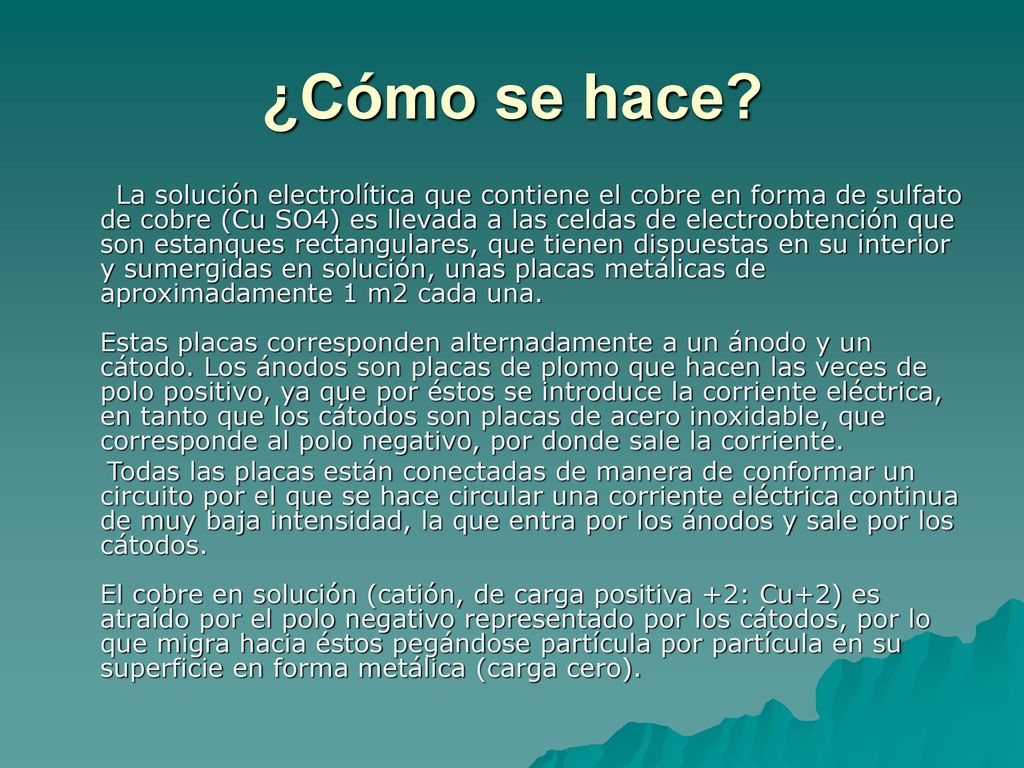

42 ¿Cómo se hace? La solución electrolítica que contiene el cobre en forma de sulfato de cobre (Cu SO4) es llevada a las celdas de electroobtención que son estanques rectangulares, que tienen dispuestas en su interior y sumergidas en solución, unas placas metálicas de aproximadamente 1 m2 cada una. Estas placas corresponden alternadamente a un ánodo y un cátodo. Los ánodos son placas de plomo que hacen las veces de polo positivo, ya que por éstos se introduce la corriente eléctrica, en tanto que los cátodos son placas de acero inoxidable, que corresponde al polo negativo, por donde sale la corriente. Todas las placas están conectadas de manera de conformar un circuito por el que se hace circular una corriente eléctrica continua de muy baja intensidad, la que entra por los ánodos y sale por los cátodos. El cobre en solución (catión, de carga positiva +2: Cu+2) es atraído por el polo negativo representado por los cátodos, por lo que migra hacia éstos pegándose partícula por partícula en su superficie en forma metálica (carga cero).

43 ¿Qué se obtiene? Una vez transcurridos seis a siete días en este proceso de electroobtención, se produce la cosecha de cátodos. En este tiempo se ha depositado cobre con una pureza de 99,99% en ambas caras del cátodo con un espesor de 3 a 4 cm, lo que proporciona un peso total de 70 a 80 kg por cátodo. Cada celda de electroobtención contiene 60 cátodos y la cosecha se efectúa de a de 20 cátodos por maniobra. Los cátodos son lavados con agua caliente para remover posibles impurezas de su superficie y luego son llevados a la máquina despegadora, donde en forma totalmente mecanizada se despegan las hojas de ambos lados, dejando limpio el cátodo permanente que se reintegra al ciclo del proceso de electroobtención. Los cátodos de cobre son apilados y embalados mediante zunchos metálicos para su transporte final al puerto de embarque, mediante camiones o ferrocarril. Previamente, se efectúa un muestreo sistemático de algunos cátodos para determinar su contenido de cobre, que debe ser de 99,99%, e impurezas (menos de 0,01%, principalmente azufre).

44 Imágenes

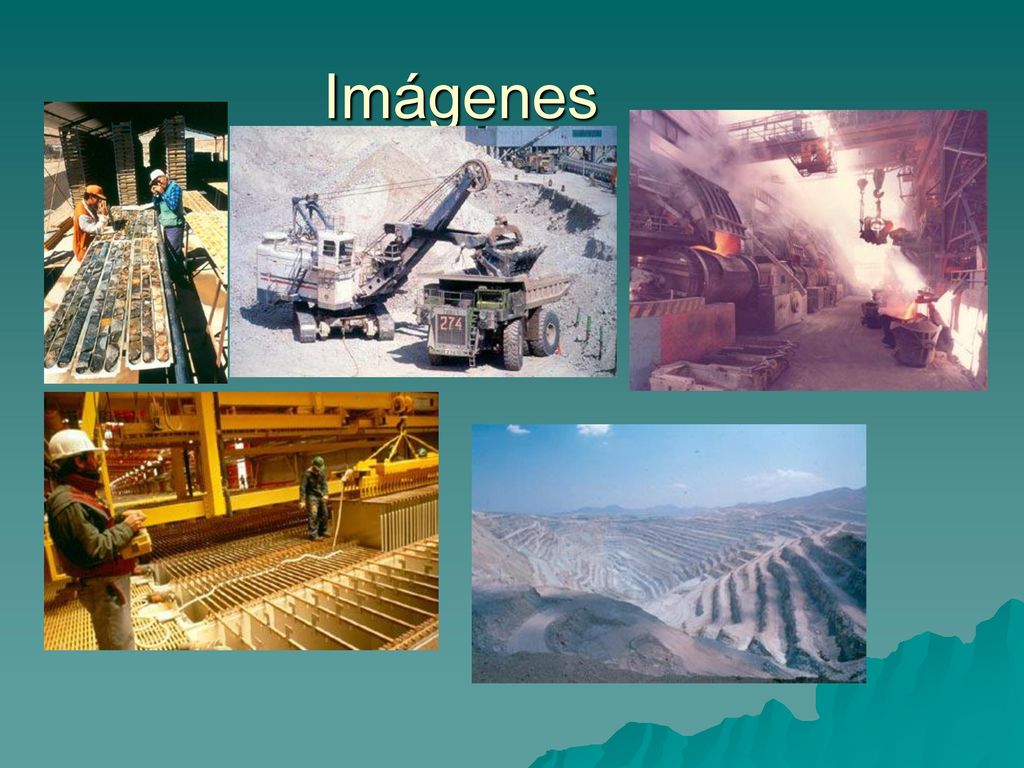

45 Imágenes

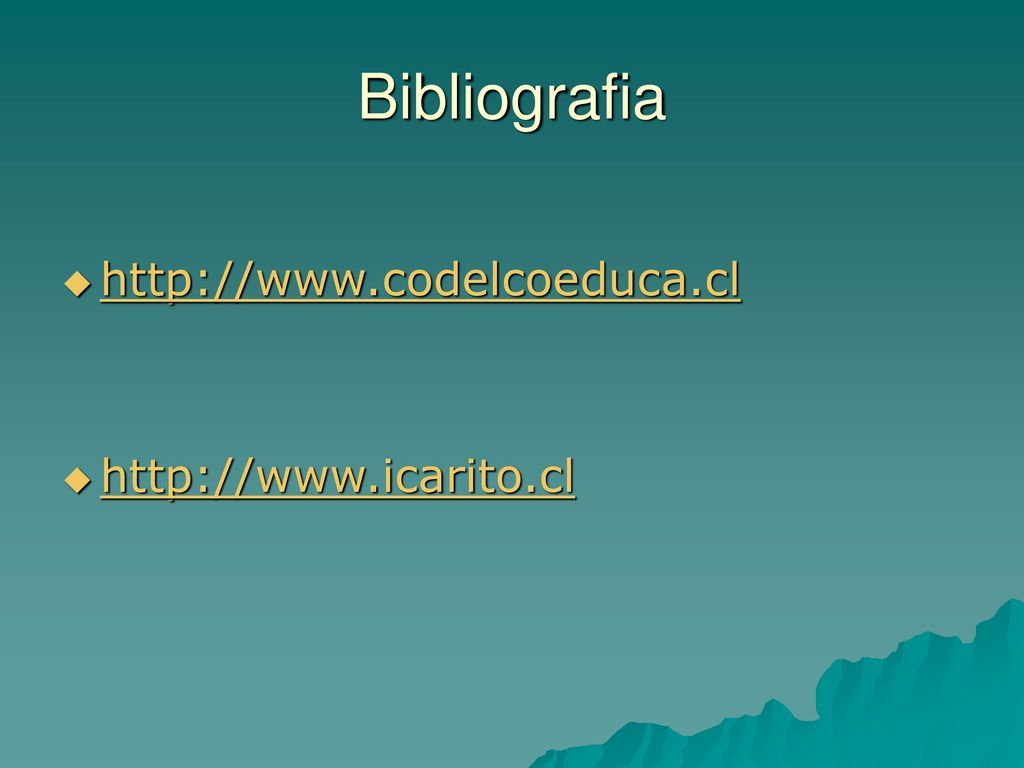

46 Bibliografia
