1 TALLER DE ARDUINO

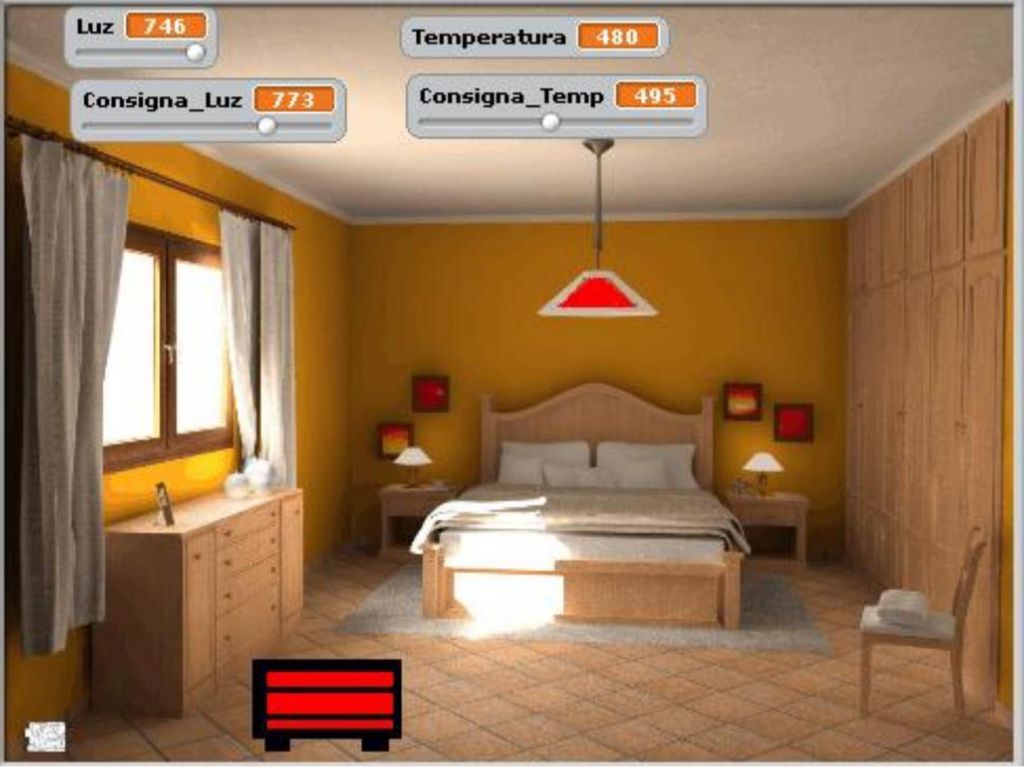

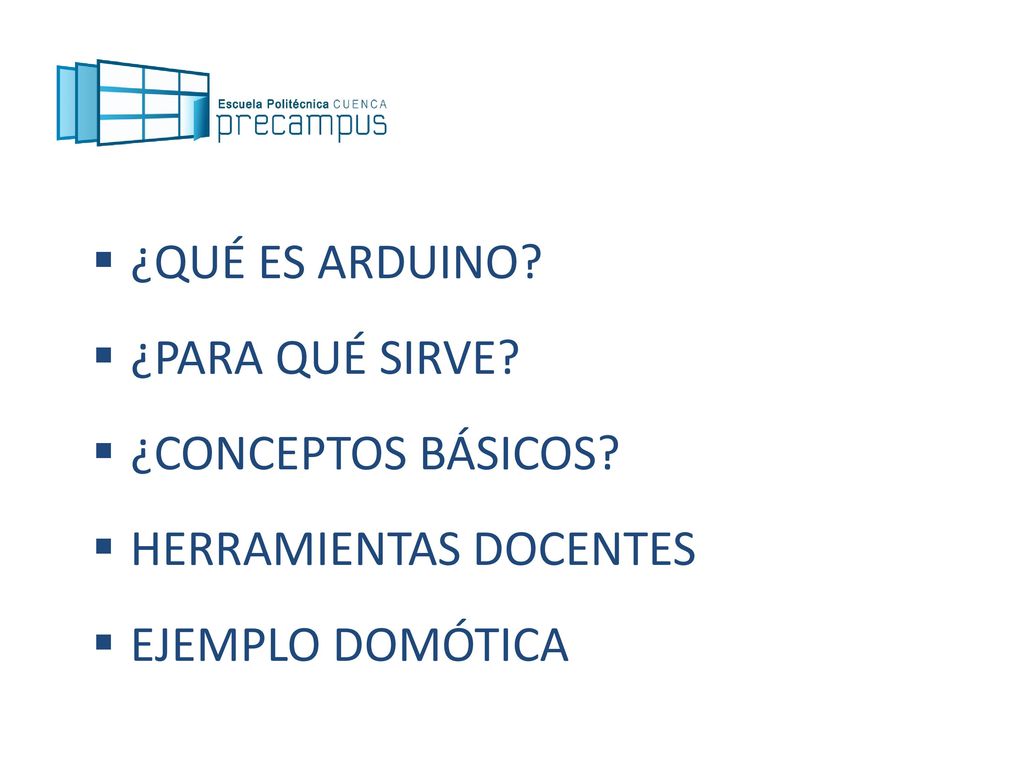

2 ¿QUÉ ES ARDUINO? ¿PARA QUÉ SIRVE? ¿CONCEPTOS BÁSICOS? HERRAMIENTAS DOCENTES EJEMPLO DOMÓTICA

3 ¿Qué es Arduino?

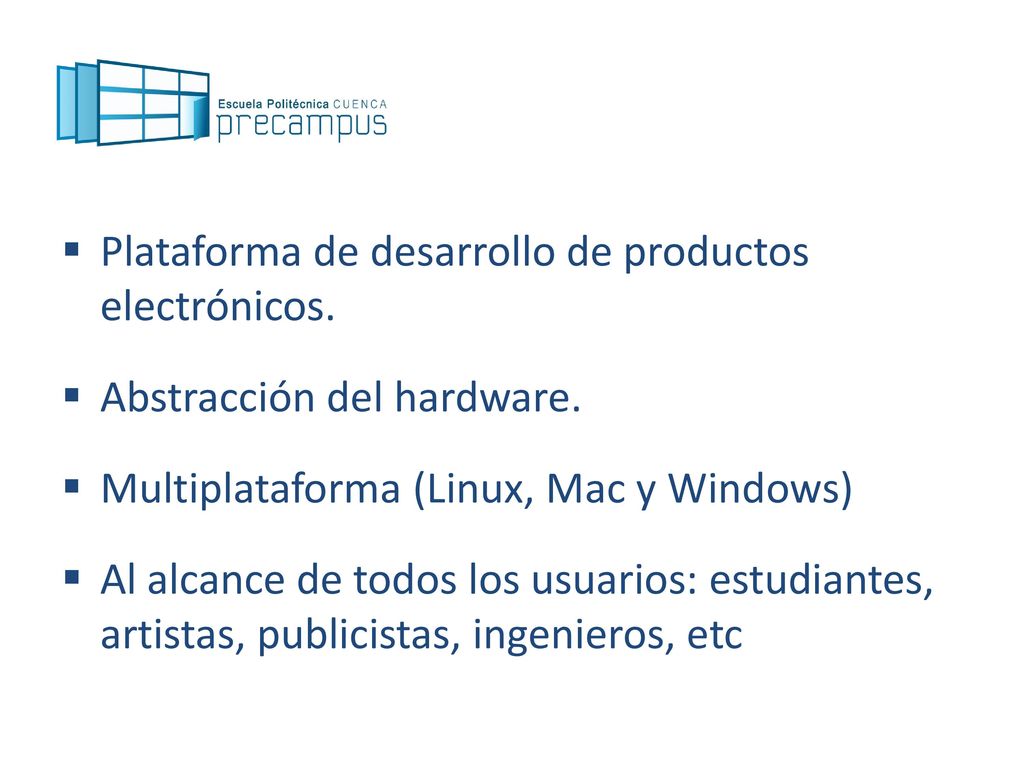

4 Plataforma de desarrollo de productos electrónicos.
Abstracción del hardware. Multiplataforma (Linux, Mac y Windows) Al alcance de todos los usuarios: estudiantes, artistas, publicistas, ingenieros, etc

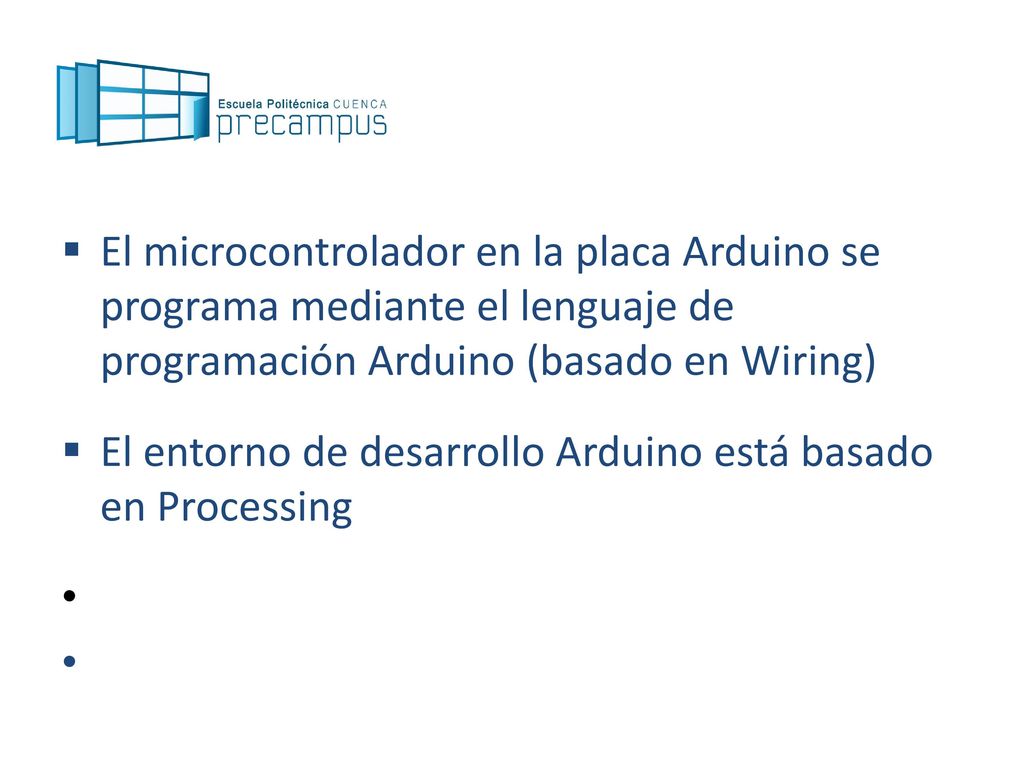

5 El microcontrolador en la placa Arduino se programa mediante el lenguaje de programación Arduino (basado en Wiring) El entorno de desarrollo Arduino está basado en Processing

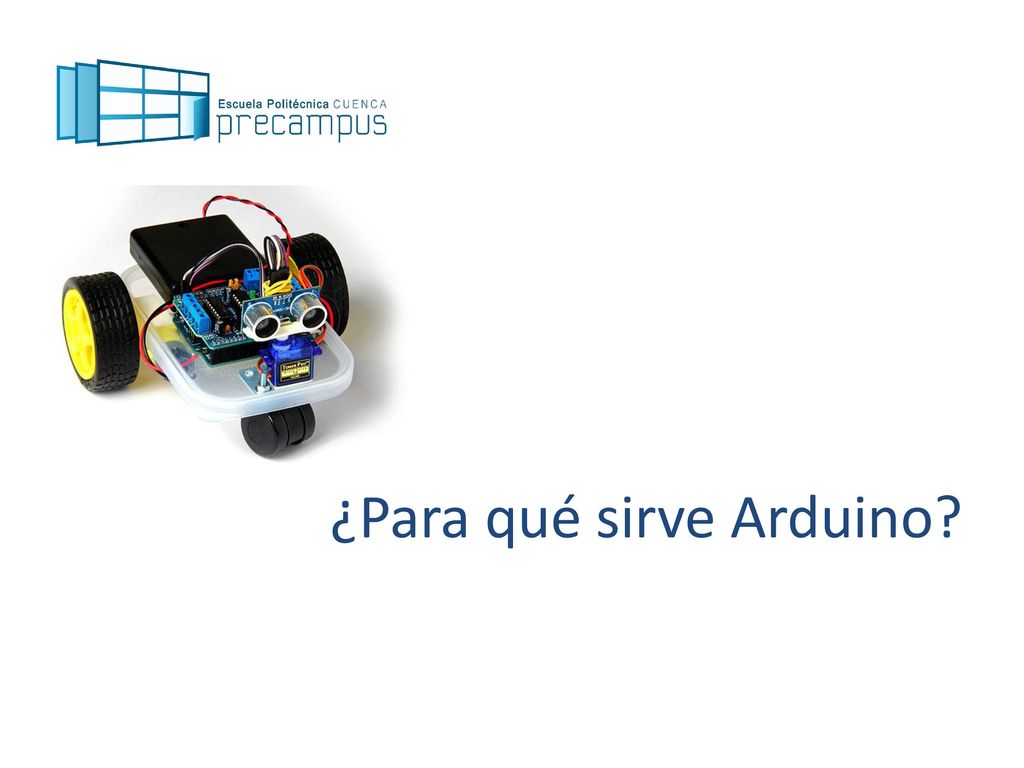

6 ¿Para qué sirve Arduino?

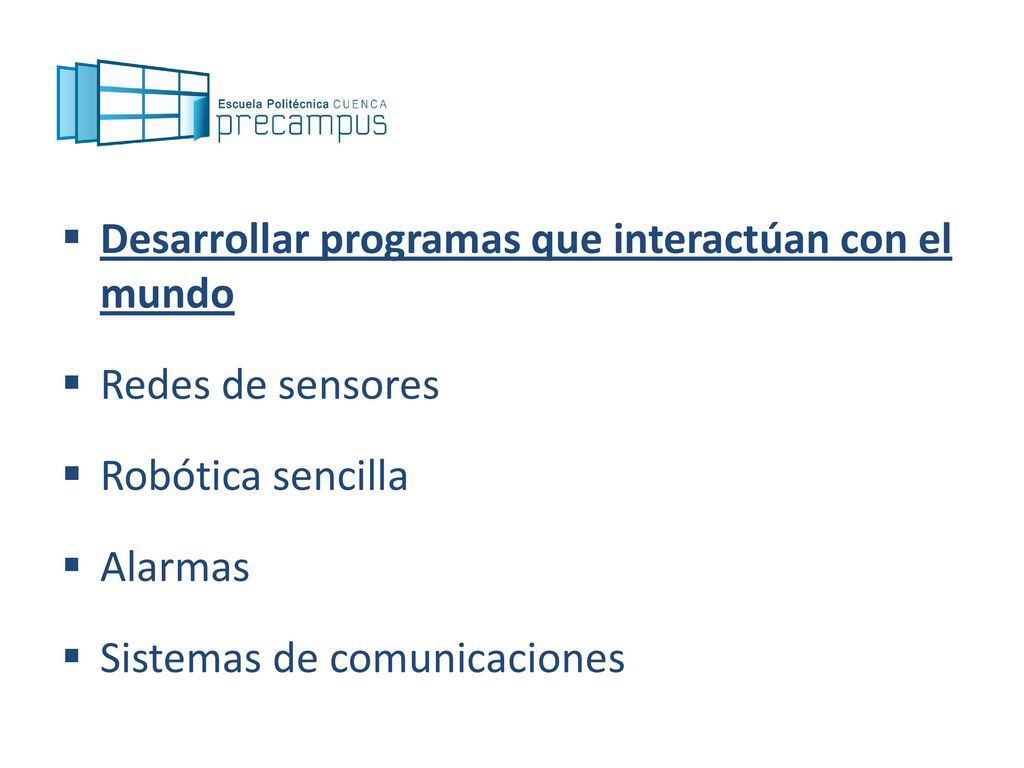

7 Desarrollar programas que interactúan con el mundo
Redes de sensores Robótica sencilla Alarmas Sistemas de comunicaciones

8 Arduino UNO Arduino LyliPad Arduino Mega 2560 Arduino FIO Arduino PRO Arduino Mega ADK

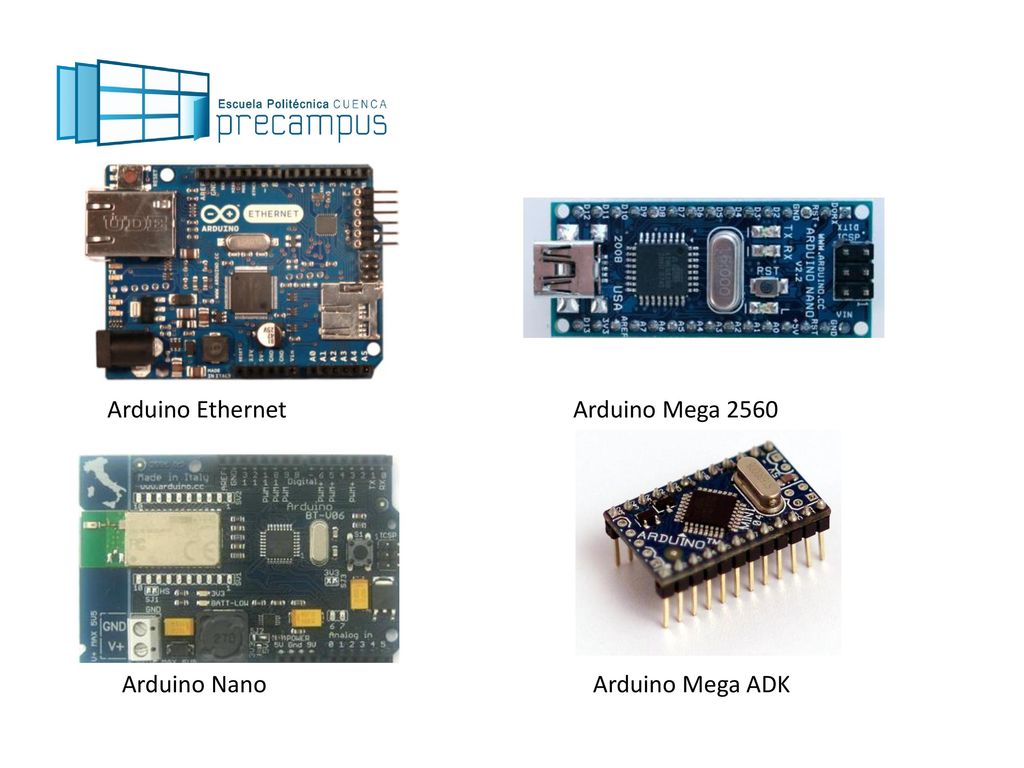

9 Arduino Ethernet Arduino Mega 2560 Arduino Nano Arduino Mega ADK

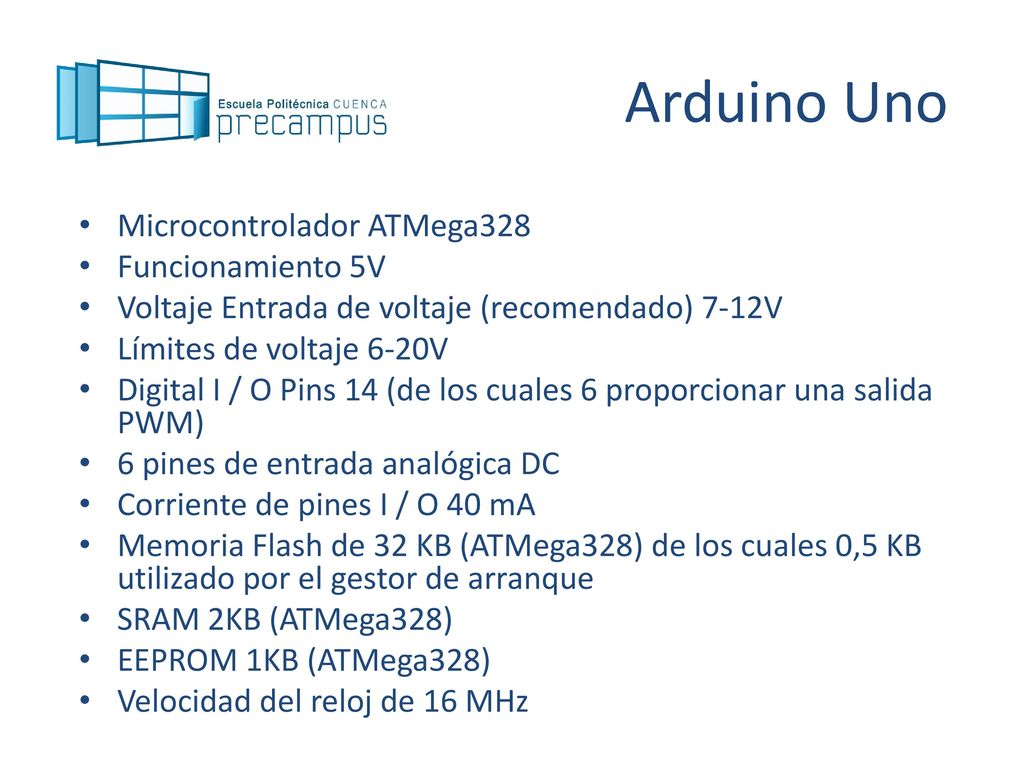

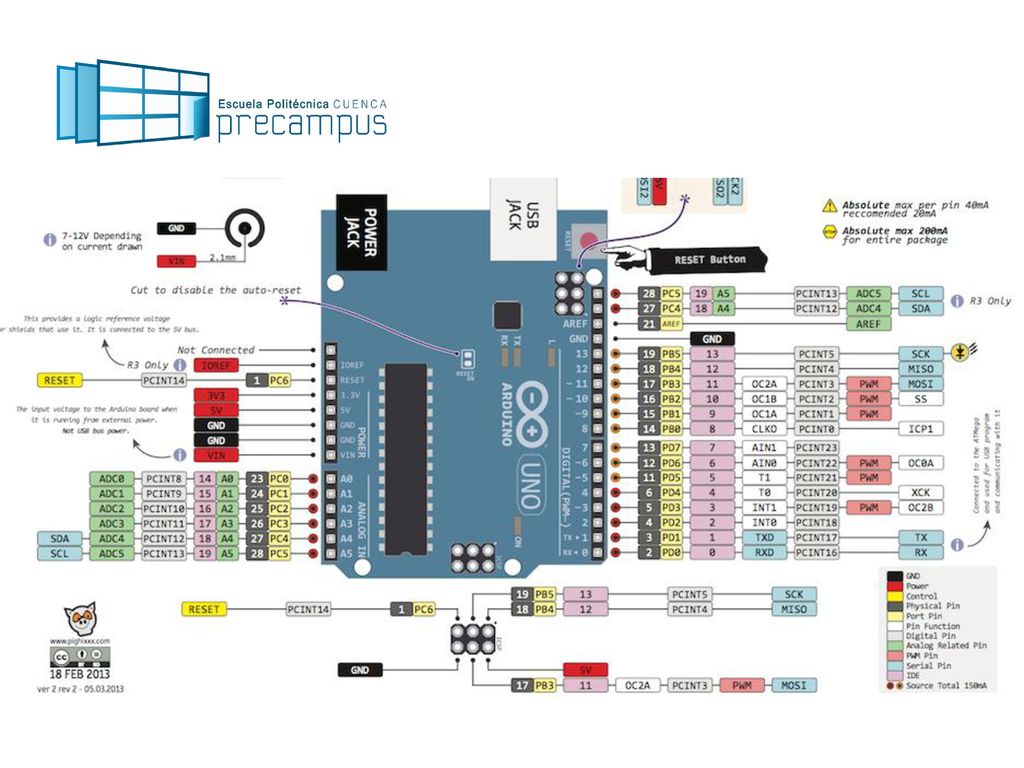

10 Arduino Uno Microcontrolador ATMega328 Funcionamiento 5V
Voltaje Entrada de voltaje (recomendado) 7-12V  Límites de voltaje 6-20V  Digital I / O Pins 14 (de los cuales 6 proporcionar una salida PWM)  6 pines de entrada analógica DC  Corriente de pines I / O 40 mA  Memoria Flash de 32 KB (ATMega328) de los cuales 0,5 KB utilizado por el gestor de arranque  SRAM 2KB (ATMega328) EEPROM 1KB (ATMega328)  Velocidad del reloj de 16 MHz

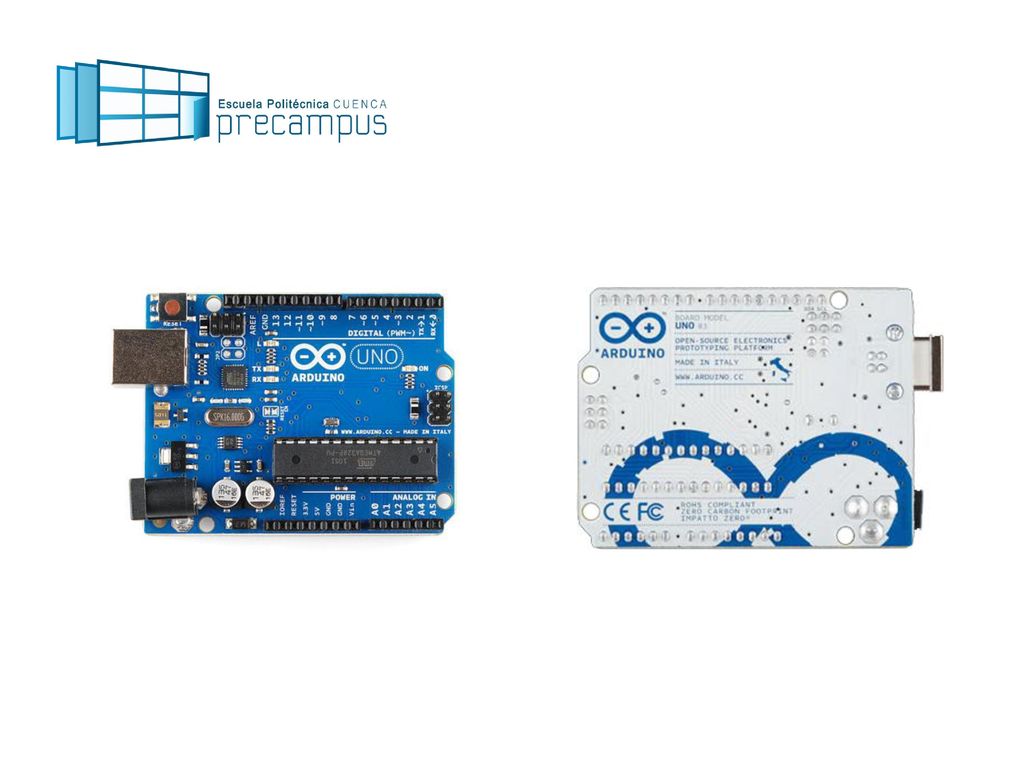

11

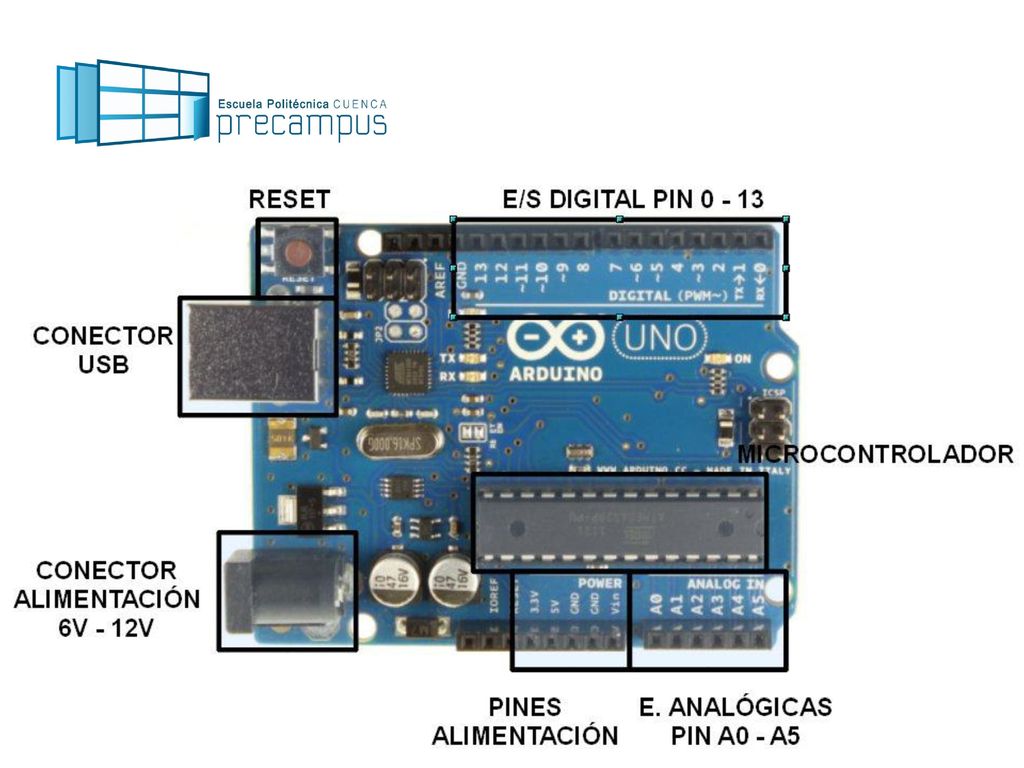

12

13

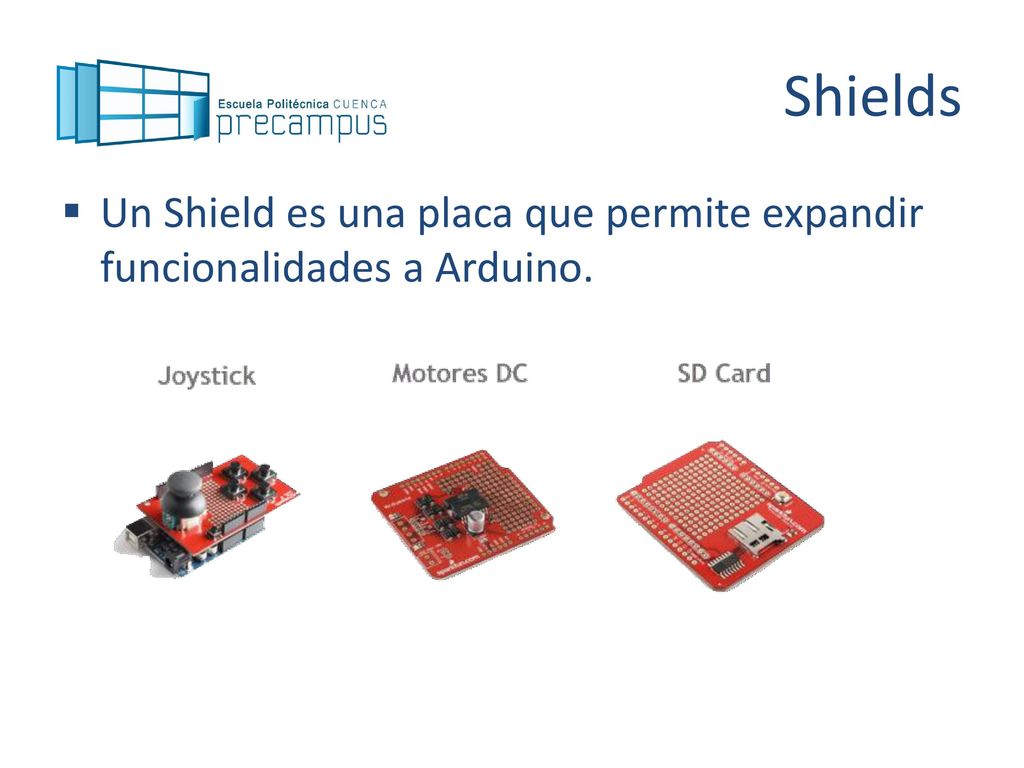

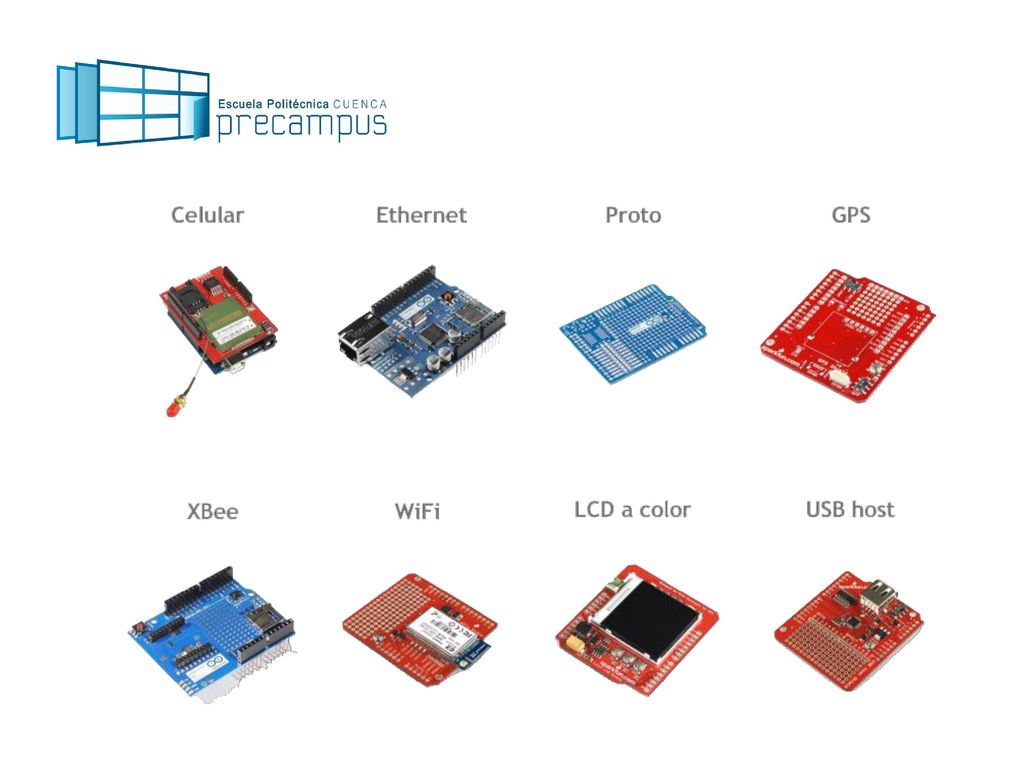

14 Shields Un Shield es una placa que permite expandir funcionalidades a Arduino.

15

16 Conceptos básicos

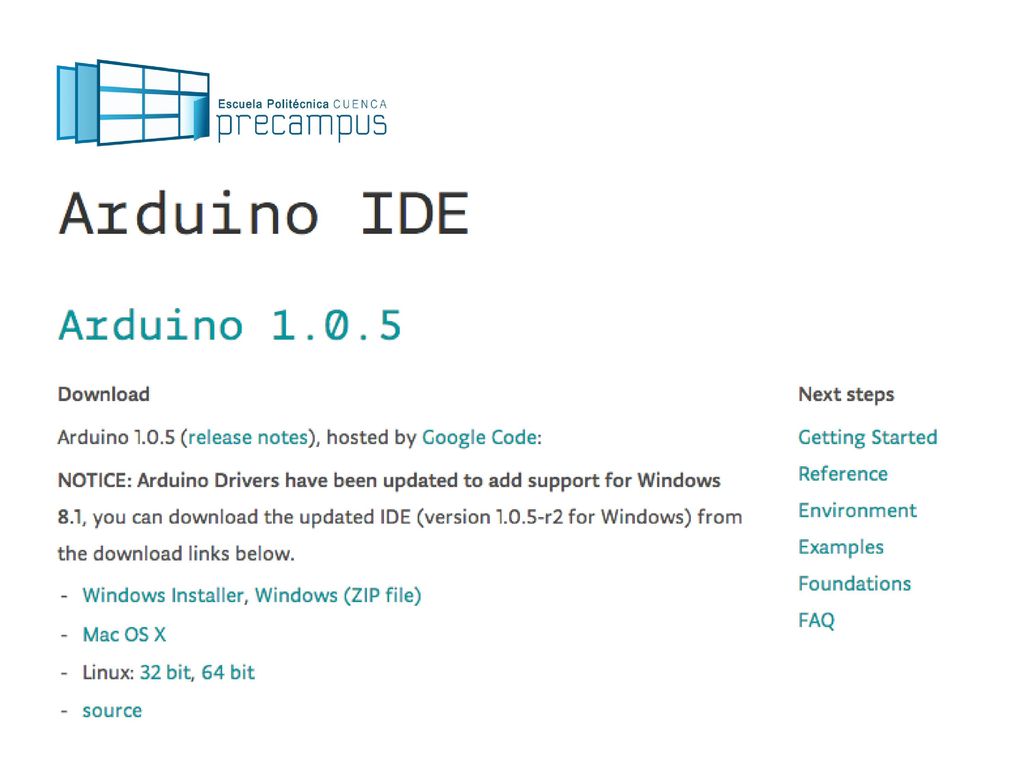

17

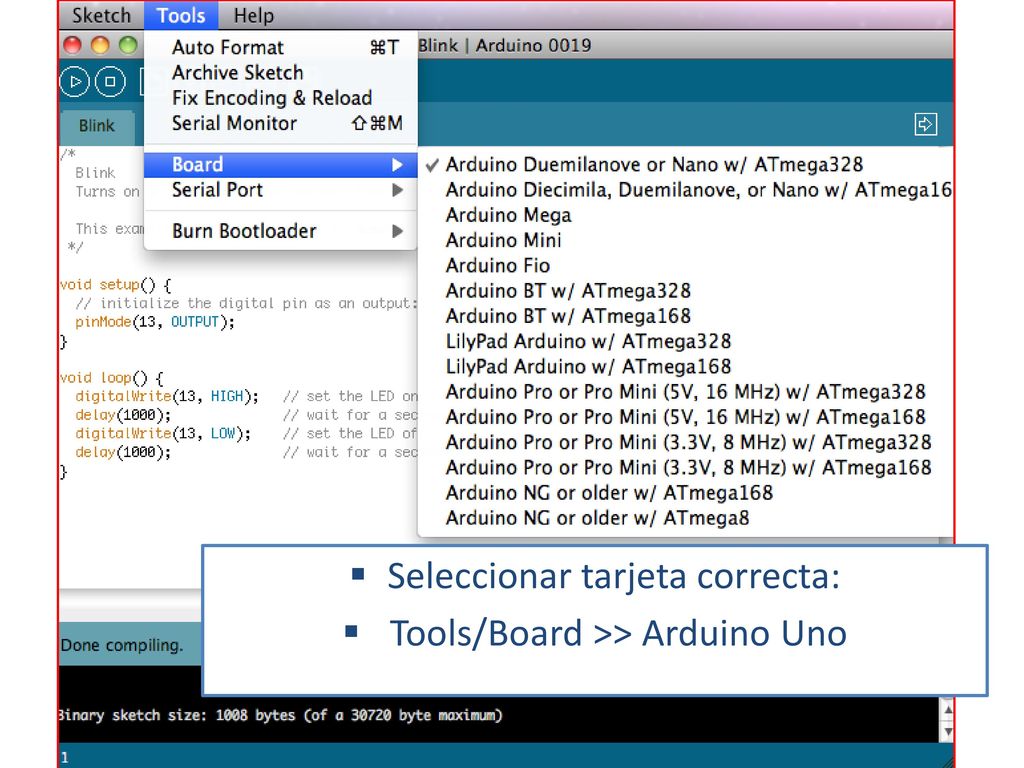

18 Seleccionar tarjeta correcta: Tools/Board >> Arduino Uno

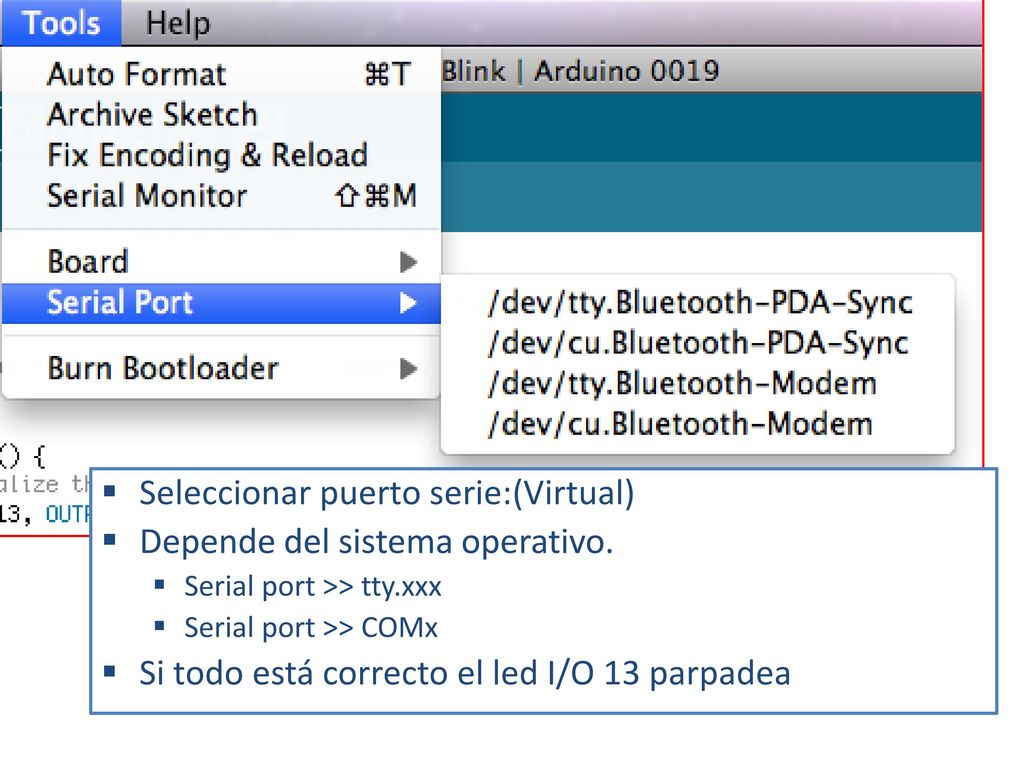

19 Seleccionar puerto serie:(Virtual) Depende del sistema operativo.
Serial port >> tty.xxx Serial port >> COMx Si todo está correcto el led I/O 13 parpadea

20 Se ejecuta una sola vez Infinitamente Mensajes y errores

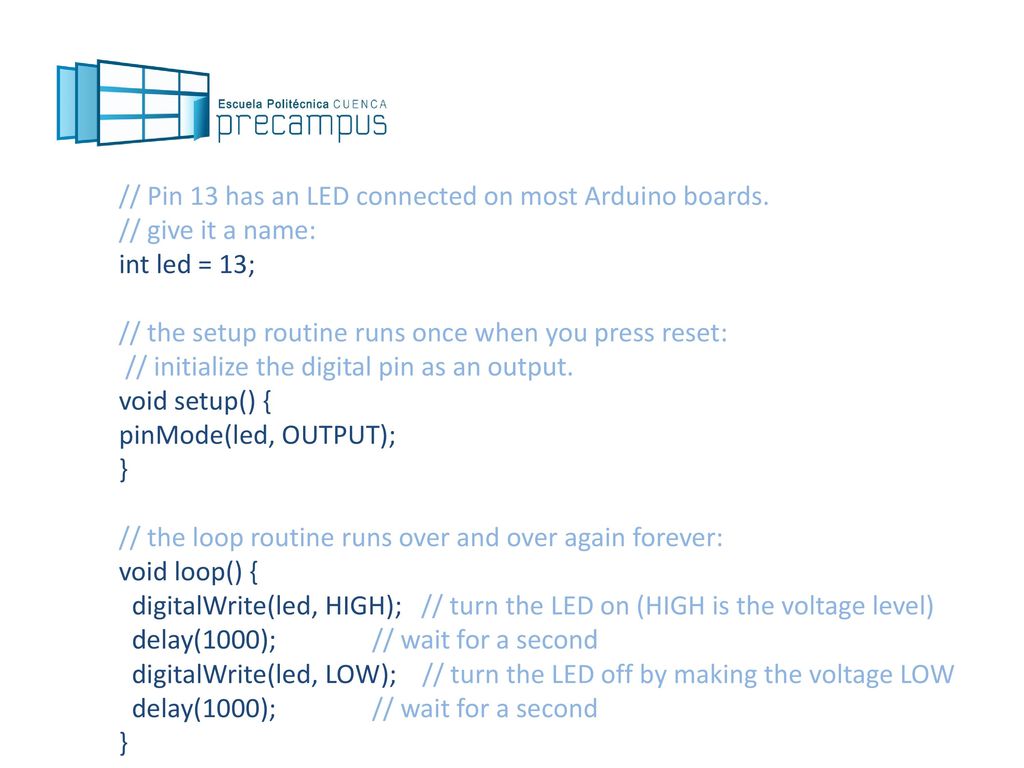

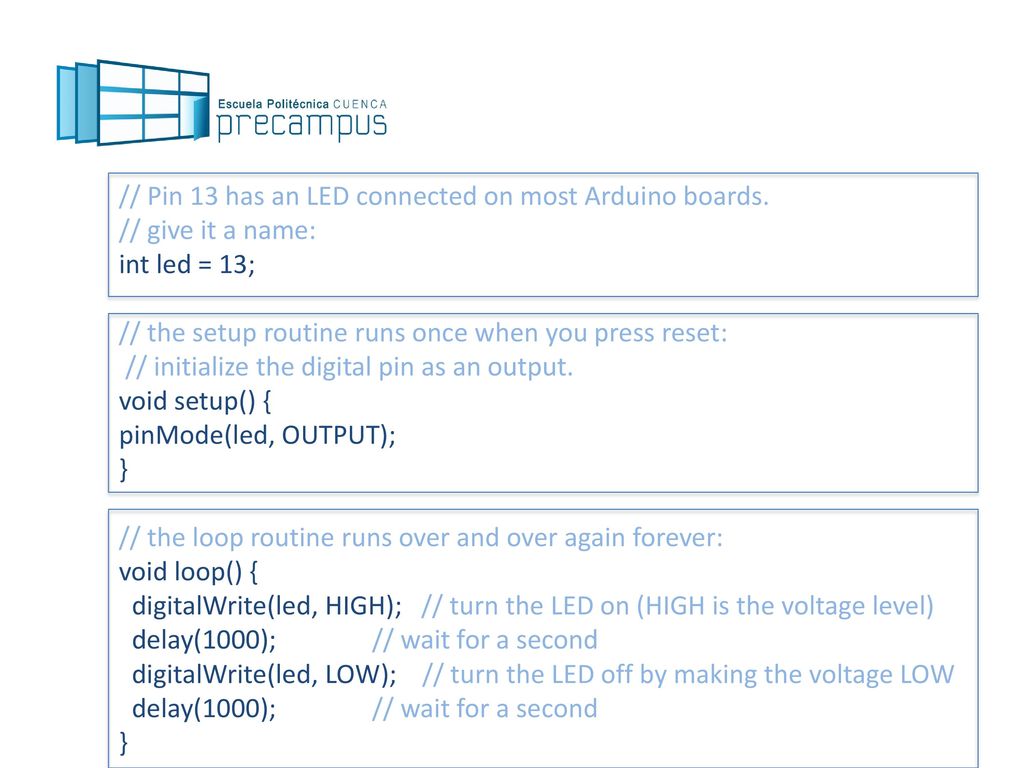

21 // Pin 13 has an LED connected on most Arduino boards.
// give it a name: int led = 13; // the setup routine runs once when you press reset: // initialize the digital pin as an output. void setup() { pinMode(led, OUTPUT); } // the loop routine runs over and over again forever: void loop() { digitalWrite(led, HIGH); // turn the LED on (HIGH is the voltage level) delay(1000); // wait for a second digitalWrite(led, LOW); // turn the LED off by making the voltage LOW

22

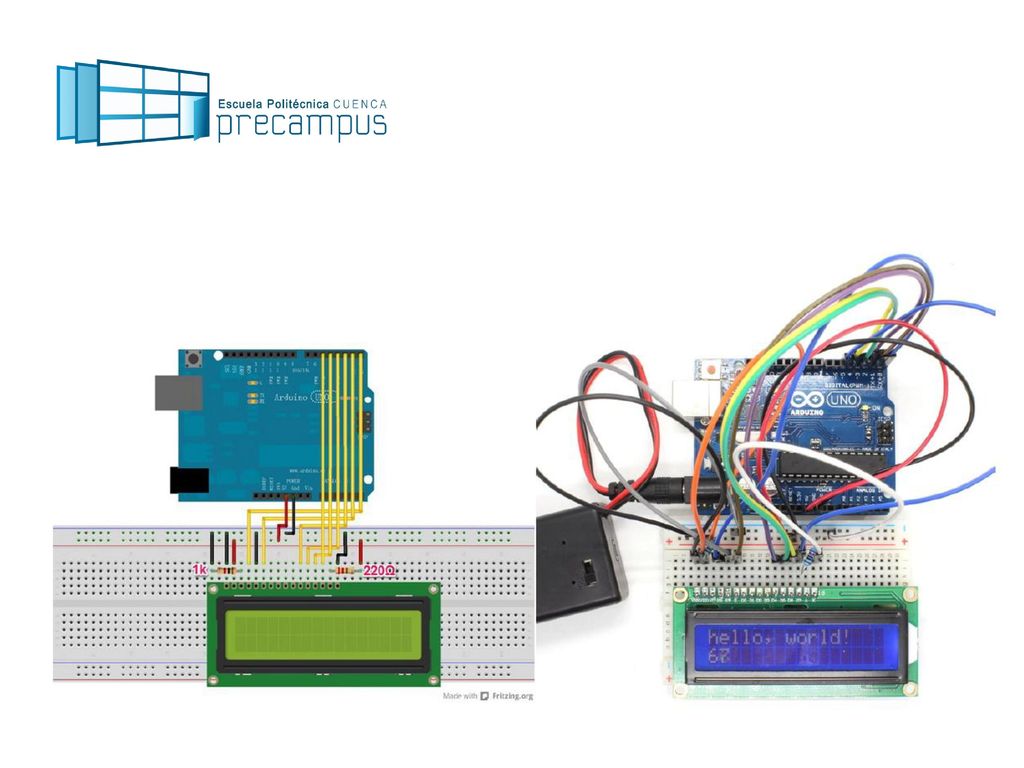

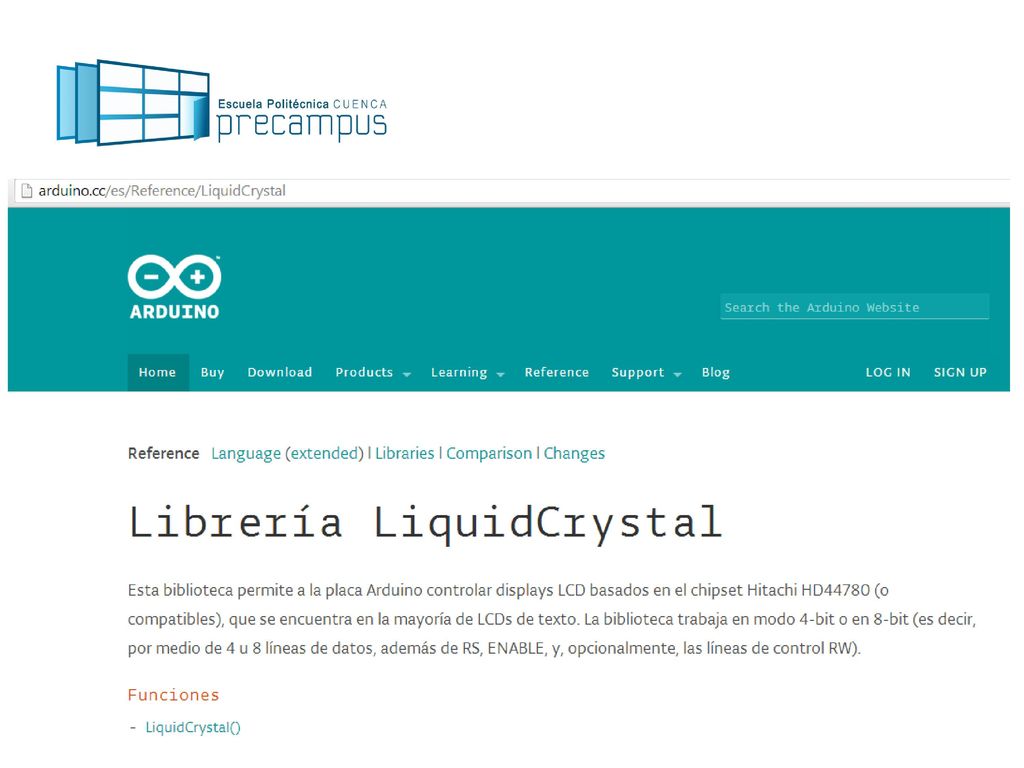

23 // include the library code:
#include <LiquidCrystal.h> // initialize the library with the numbers of the interface pins LiquidCrystal lcd(0, 1, 2, 3, 4, 5); void setup() { // set up the LCD's number of columns and rows: lcd.begin(16, 2); // Print a message to the LCD. lcd.print("hello, world!"); } void loop() { // set the cursor to column 0, line 1 // (note: line 1 is the second row, since counting begins with 0): lcd.setCursor(0, 1); // print the number of seconds since reset: lcd.print(millis()/1000);

24

25

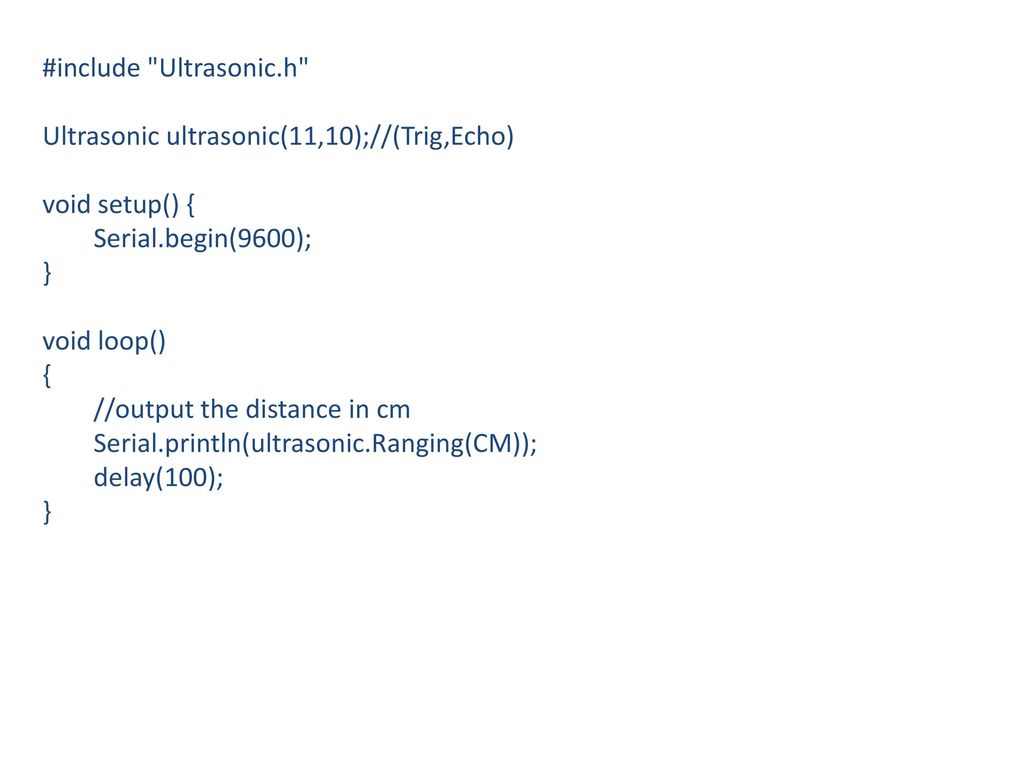

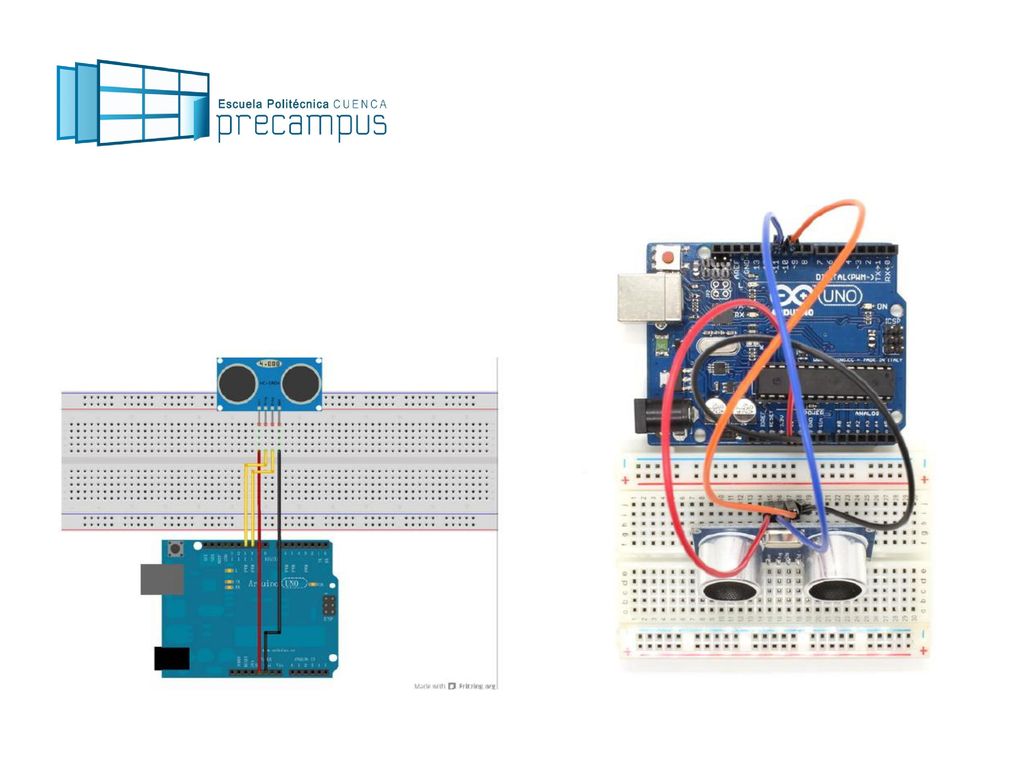

26 #include "Ultrasonic.h" Ultrasonic ultrasonic(11,10);//(Trig,Echo) void setup() { Serial.begin(9600); } void loop() { //output the distance in cm Serial.println(ultrasonic.Ranging(CM)); delay(100);

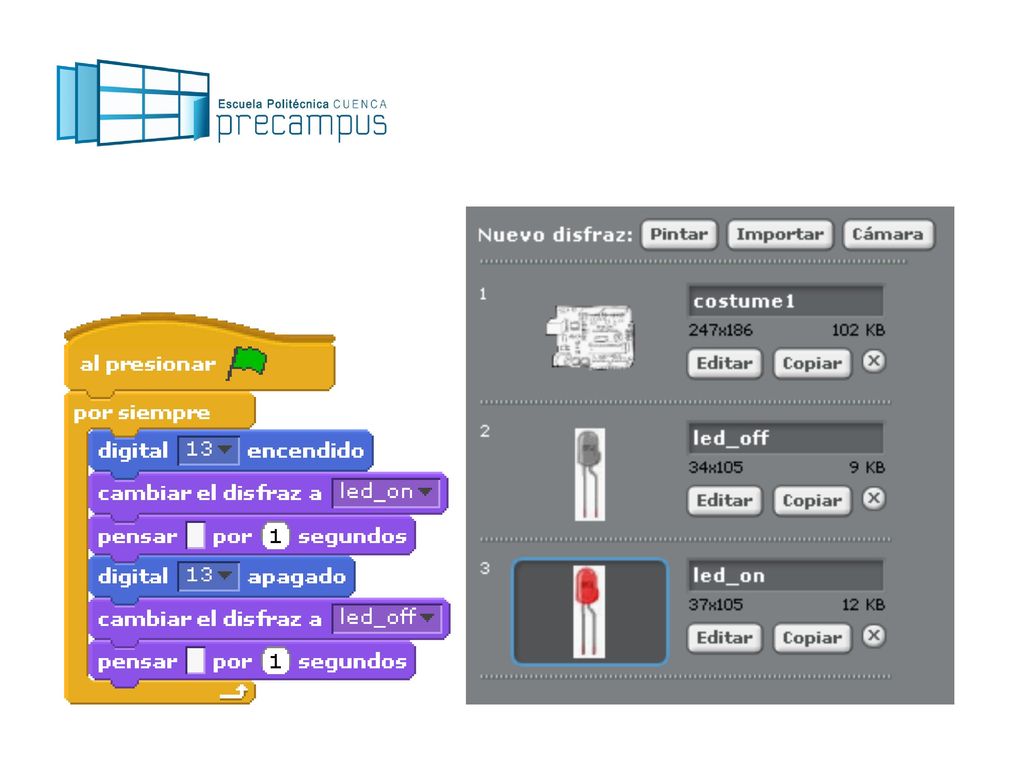

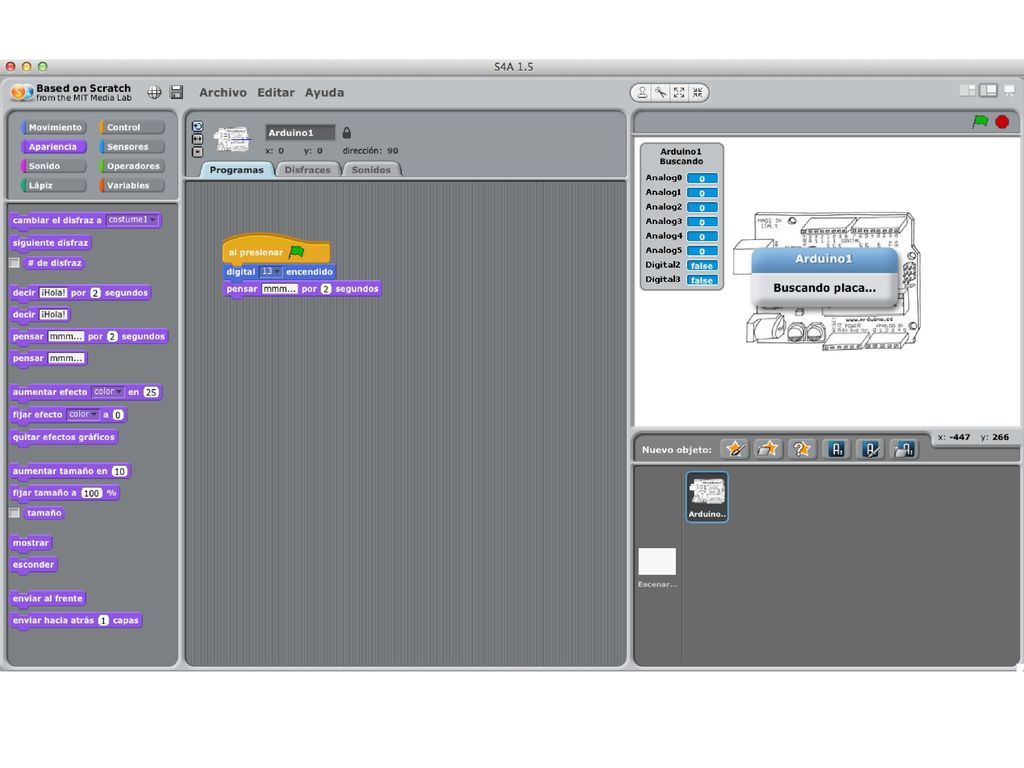

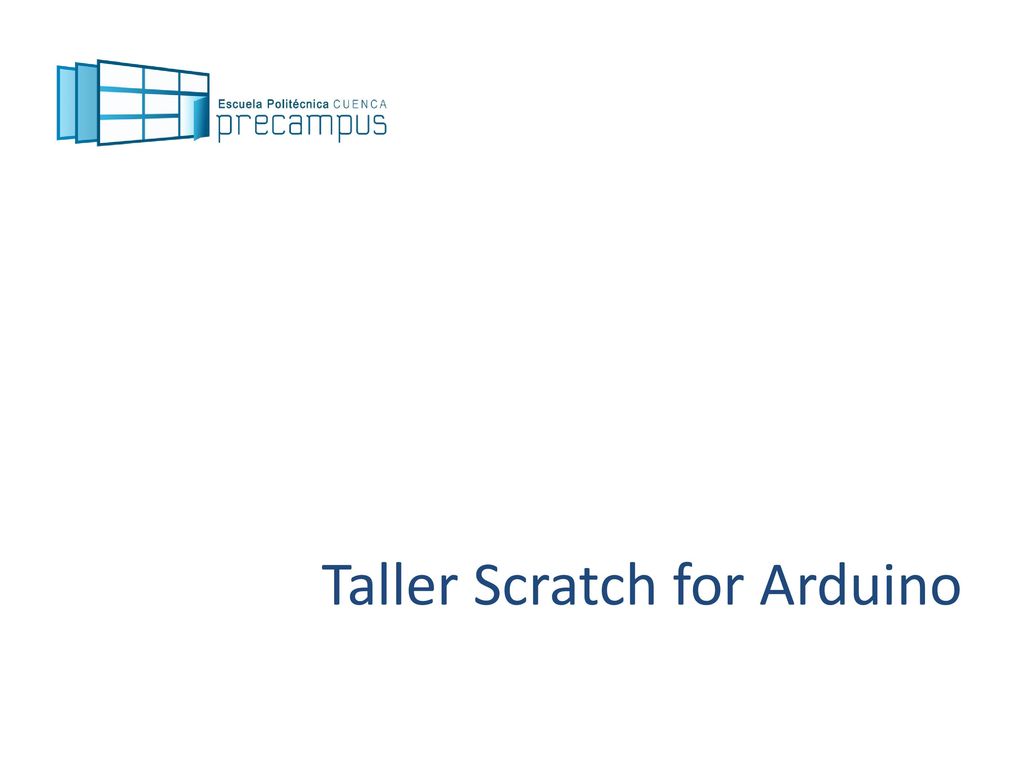

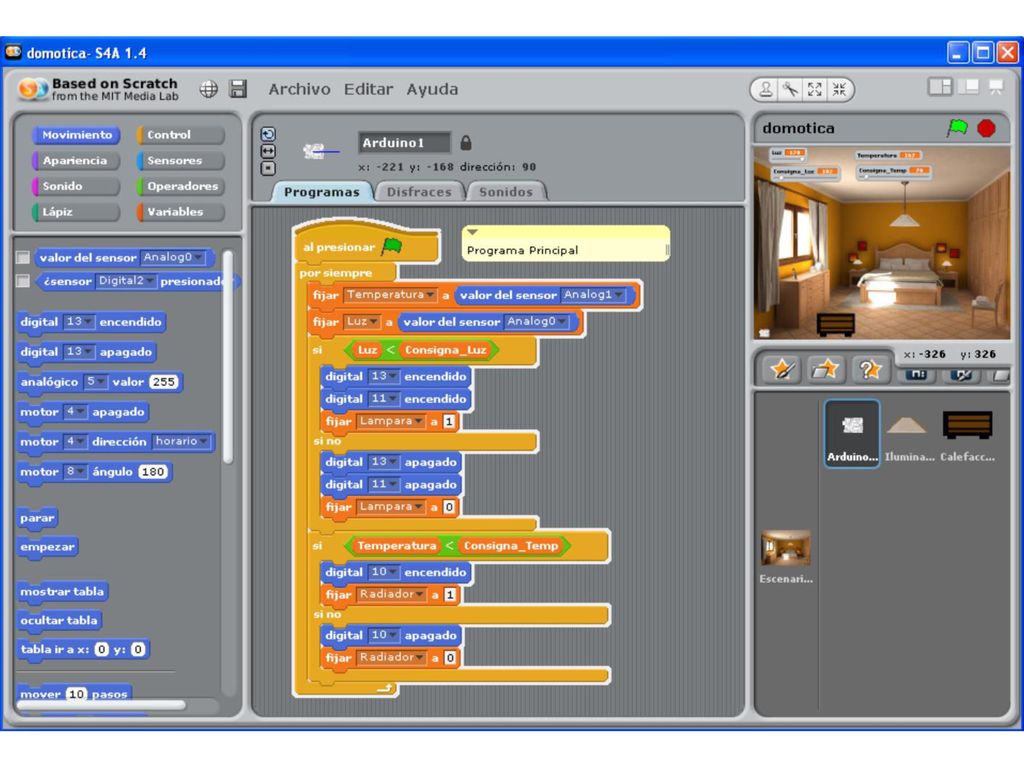

27 Taller Scratch for Arduino

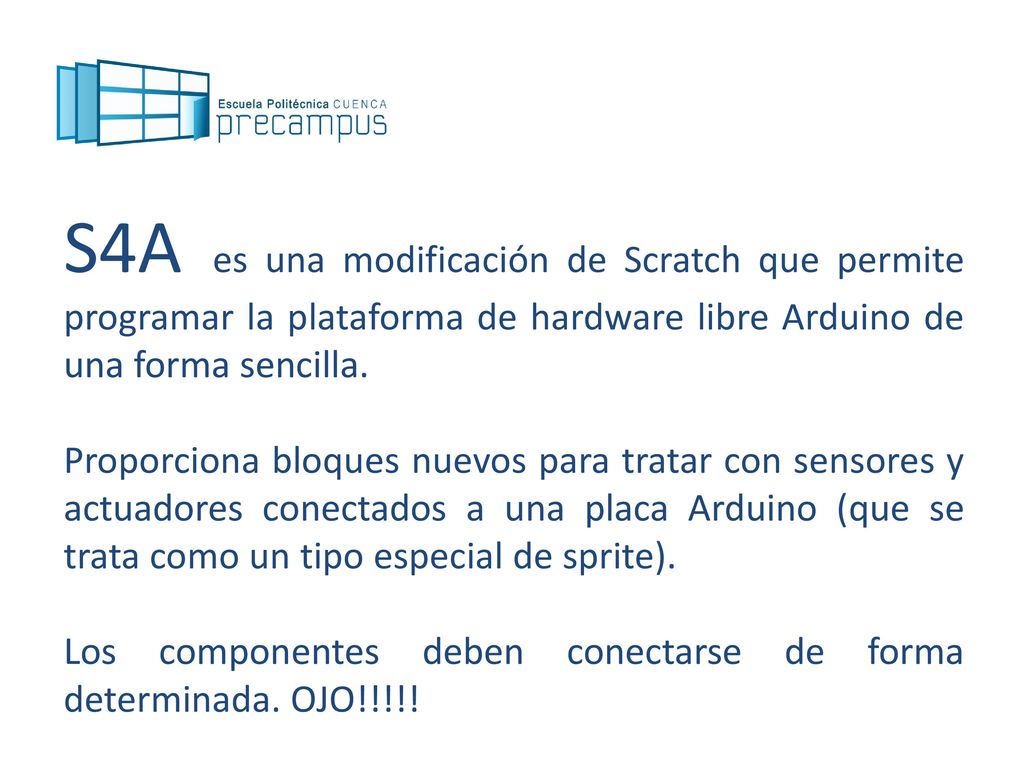

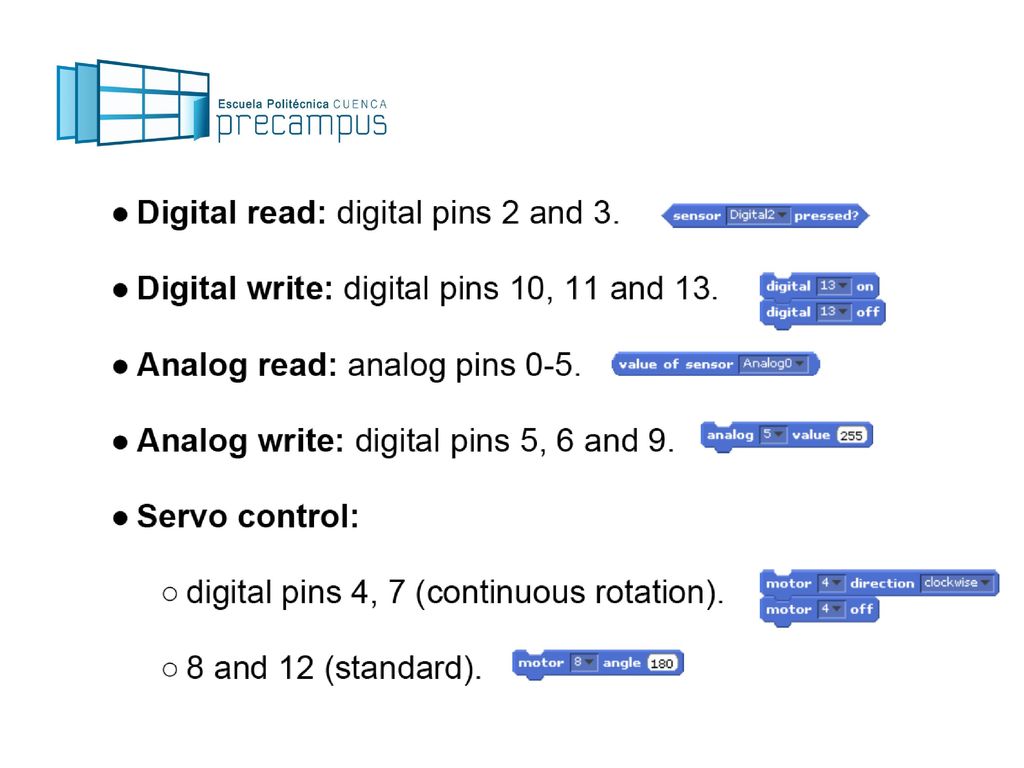

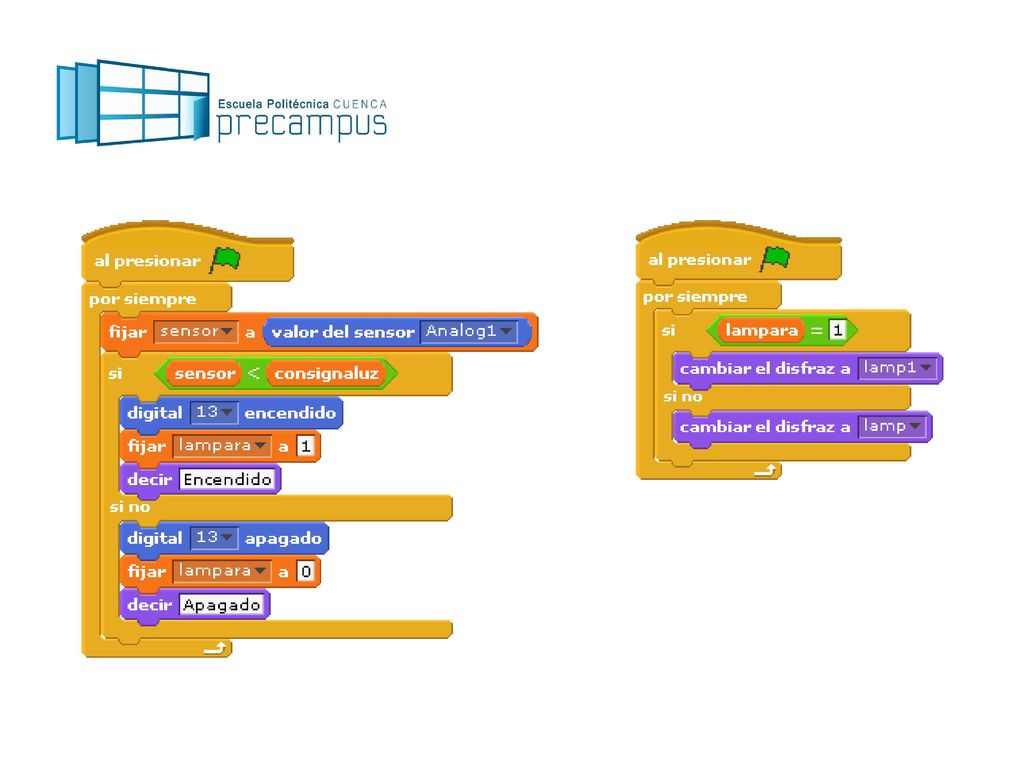

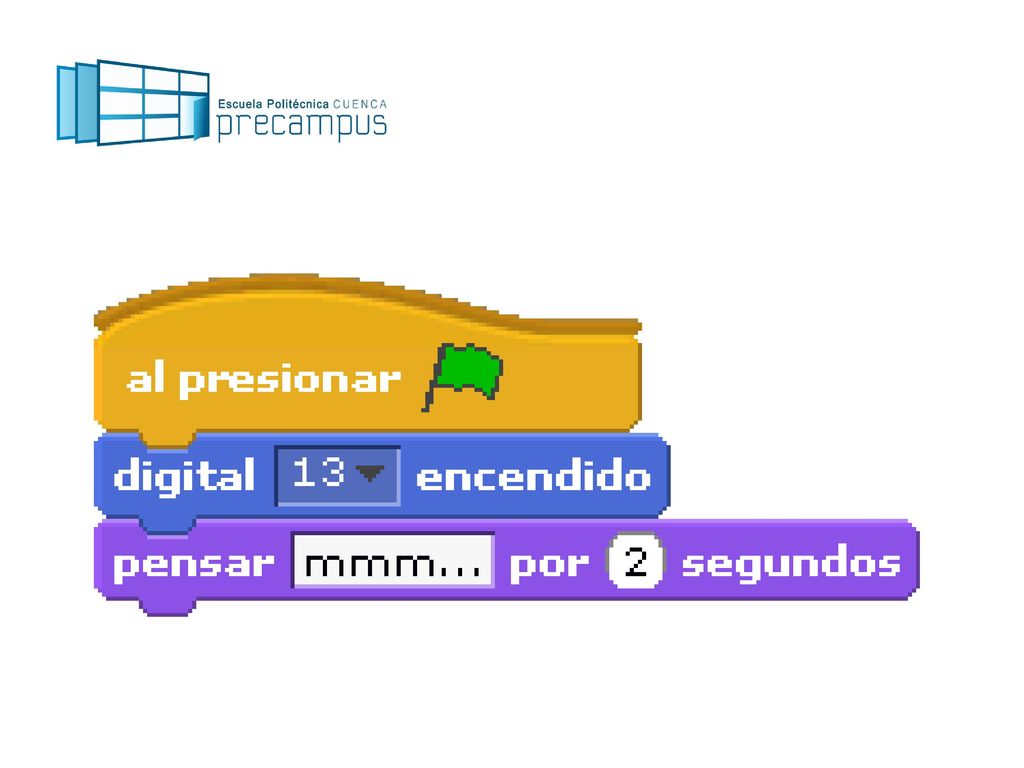

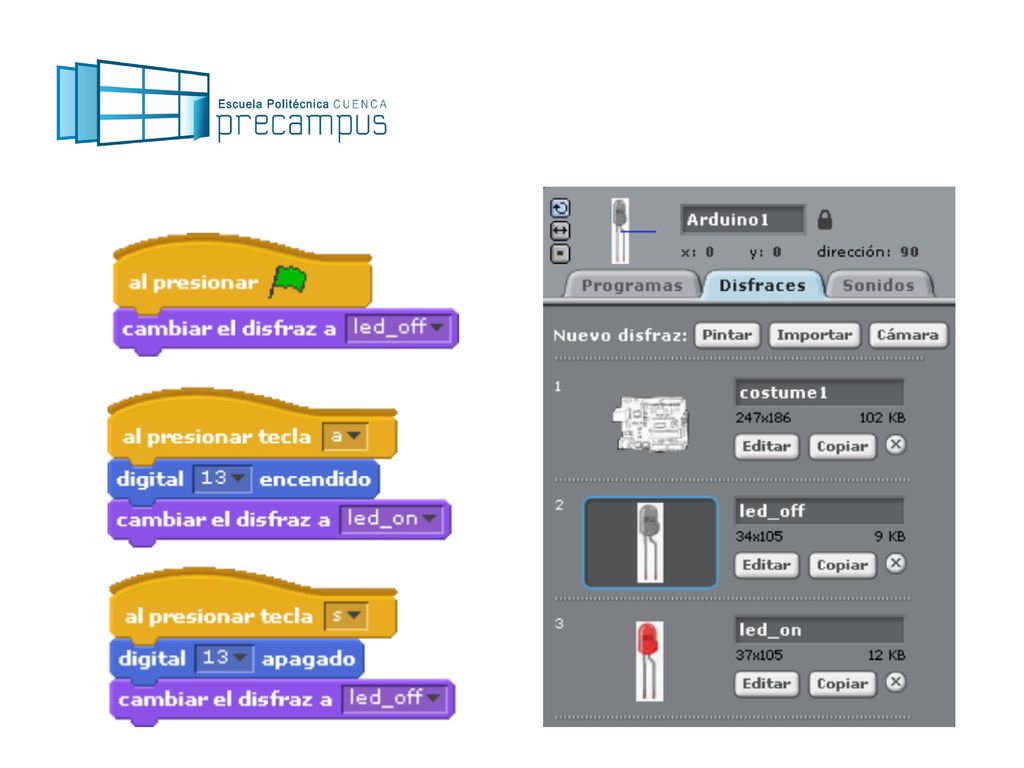

28 S4A es una modificación de Scratch que permite programar la plataforma de hardware libre Arduino de una forma sencilla. Proporciona bloques nuevos para tratar con sensores y actuadores conectados a una placa Arduino (que se trata como un tipo especial de sprite). Los componentes deben conectarse de forma determinada. OJO!!!!!

29

30

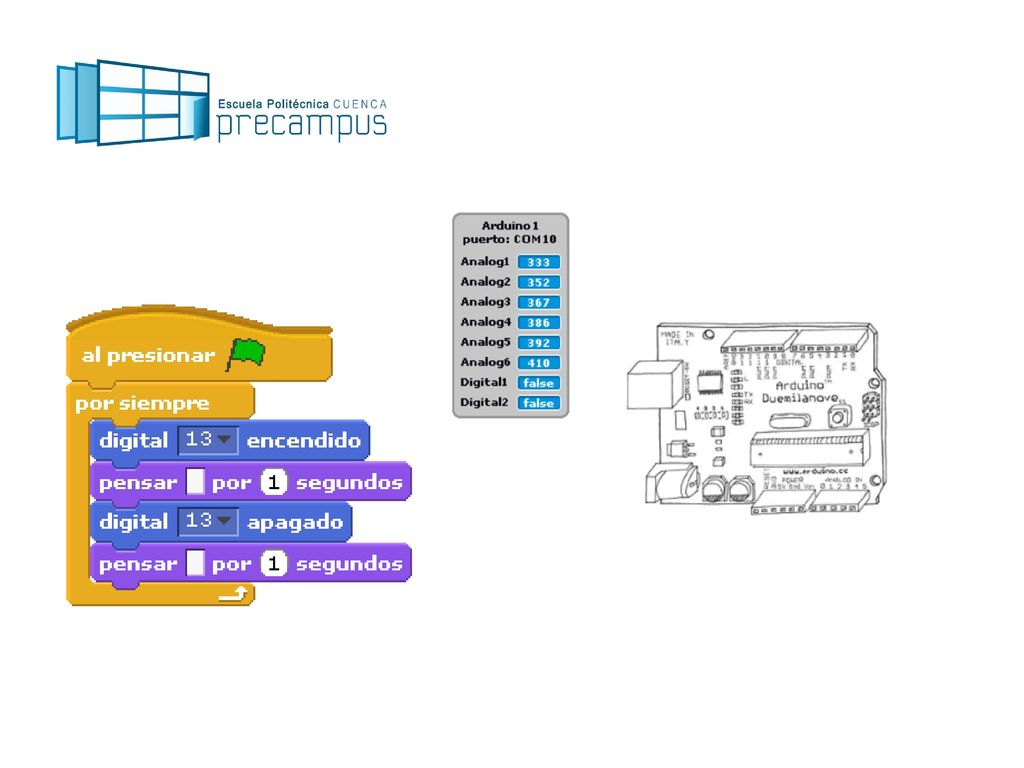

31

32

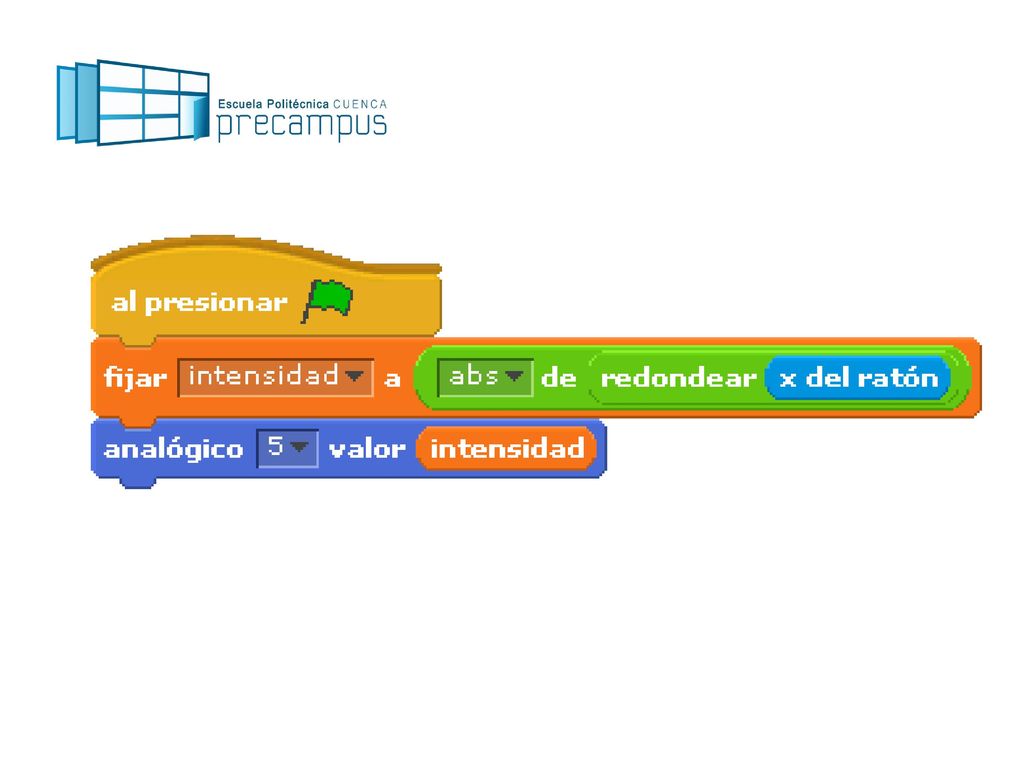

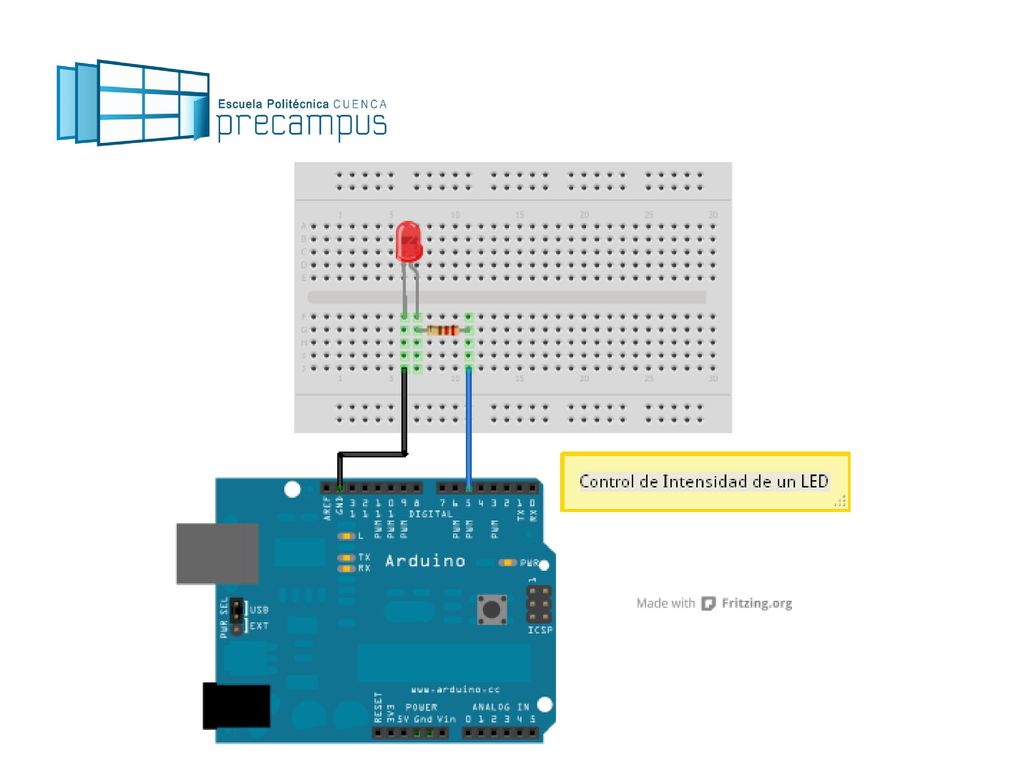

33

34

35

36

37

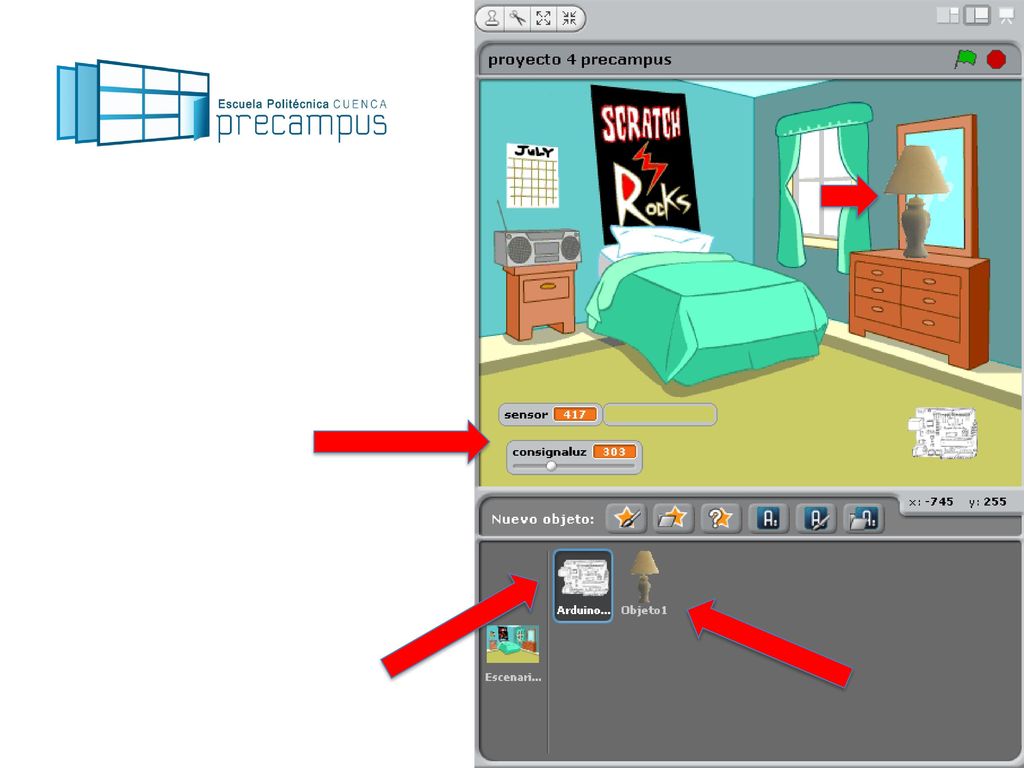

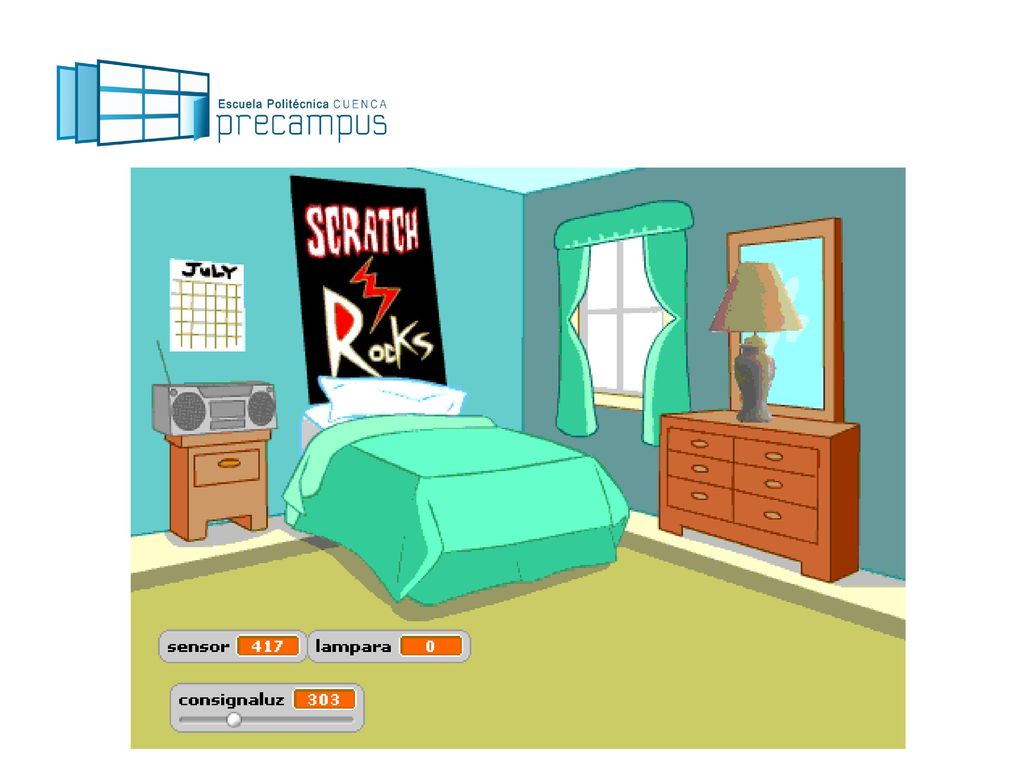

38

39

40

41

42

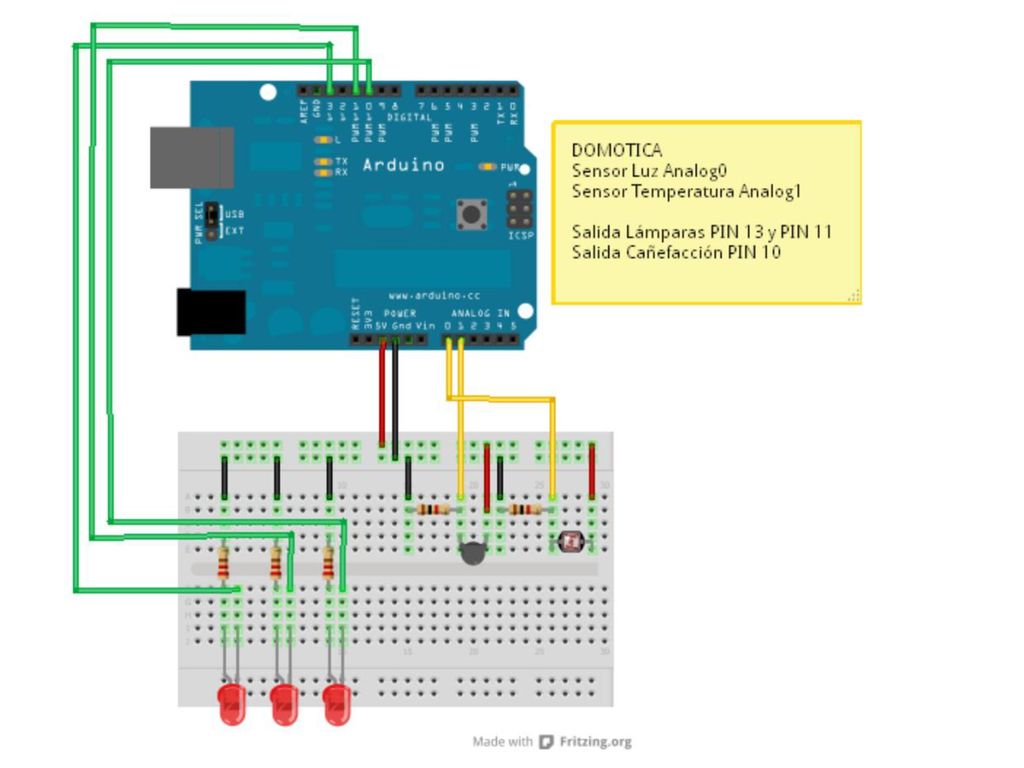

43

44 Taller Arduino

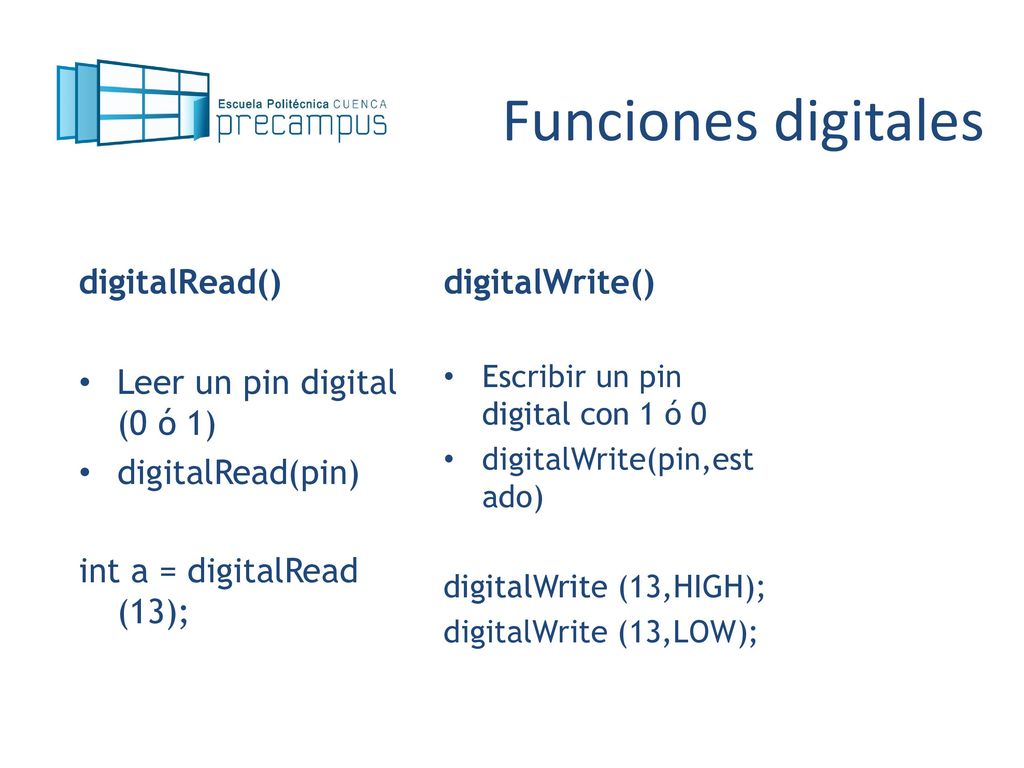

45 Funciones digitales digitalRead() digitalWrite()
Leer un pin digital (0 ó 1) digitalRead(pin) int a = digitalRead (13); Escribir un pin digital con 1 ó 0 digitalWrite(pin,estado) digitalWrite (13,HIGH); digitalWrite (13,LOW);

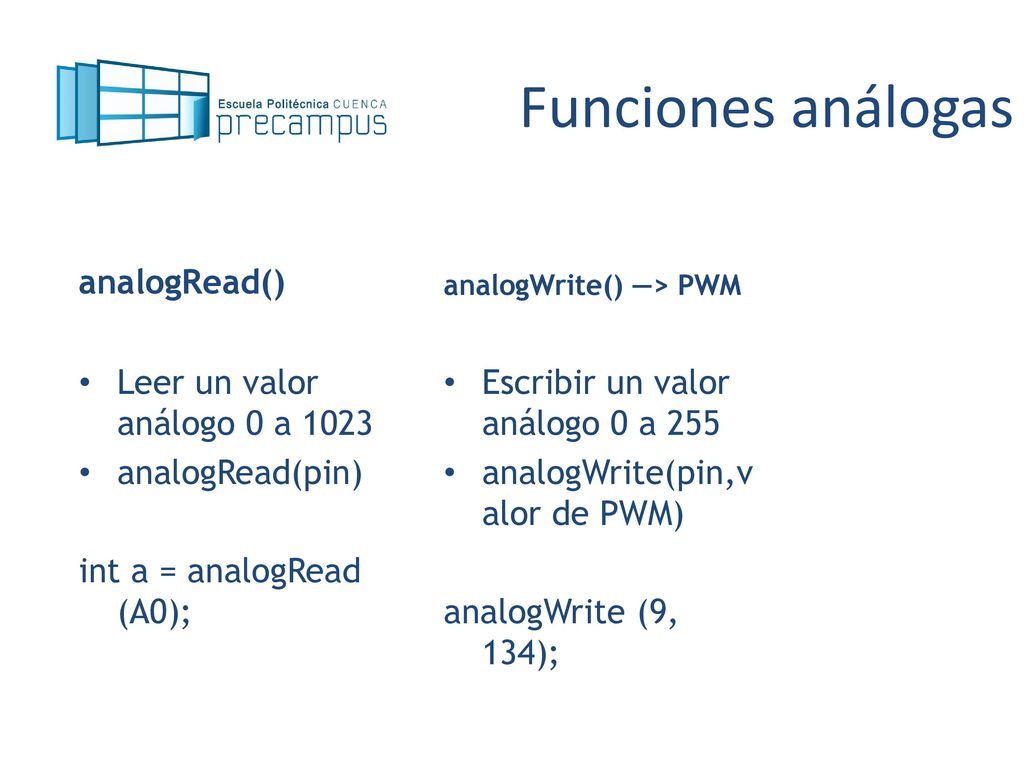

46 Funciones análogas analogRead() Leer un valor análogo 0 a 1023
analogWrite() —> PWM Leer un valor análogo 0 a 1023 analogRead(pin) int a = analogRead (A0); Escribir un valor análogo 0 a 255 analogWrite(pin,valor de PWM) analogWrite (9, 134);

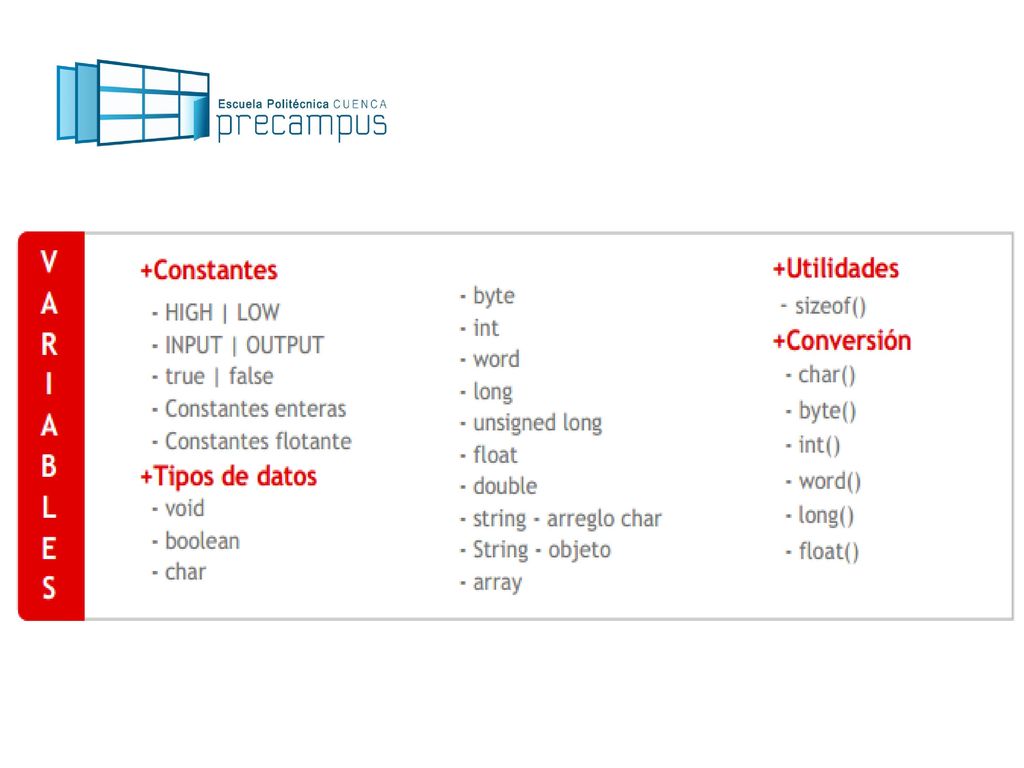

47

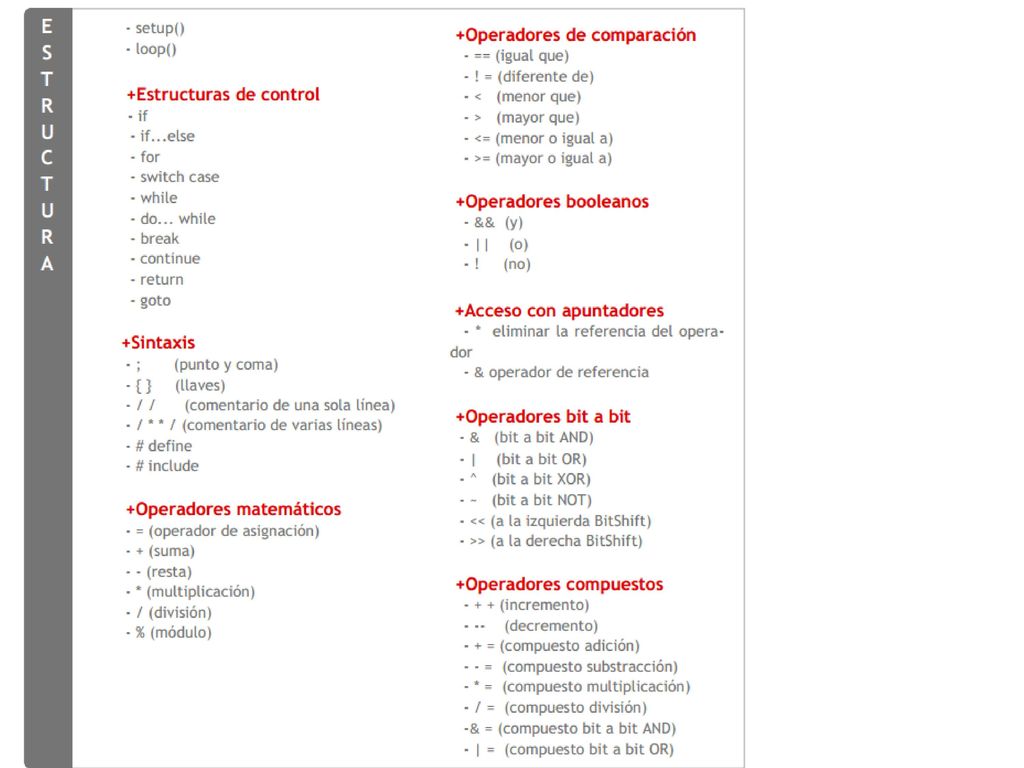

48

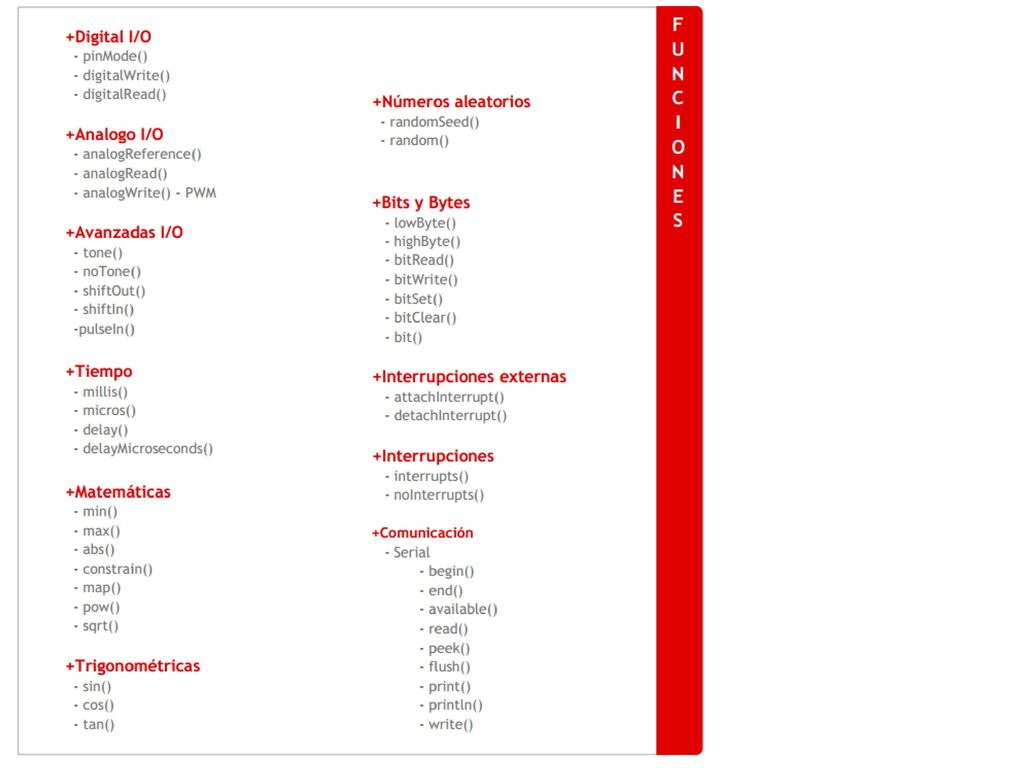

49

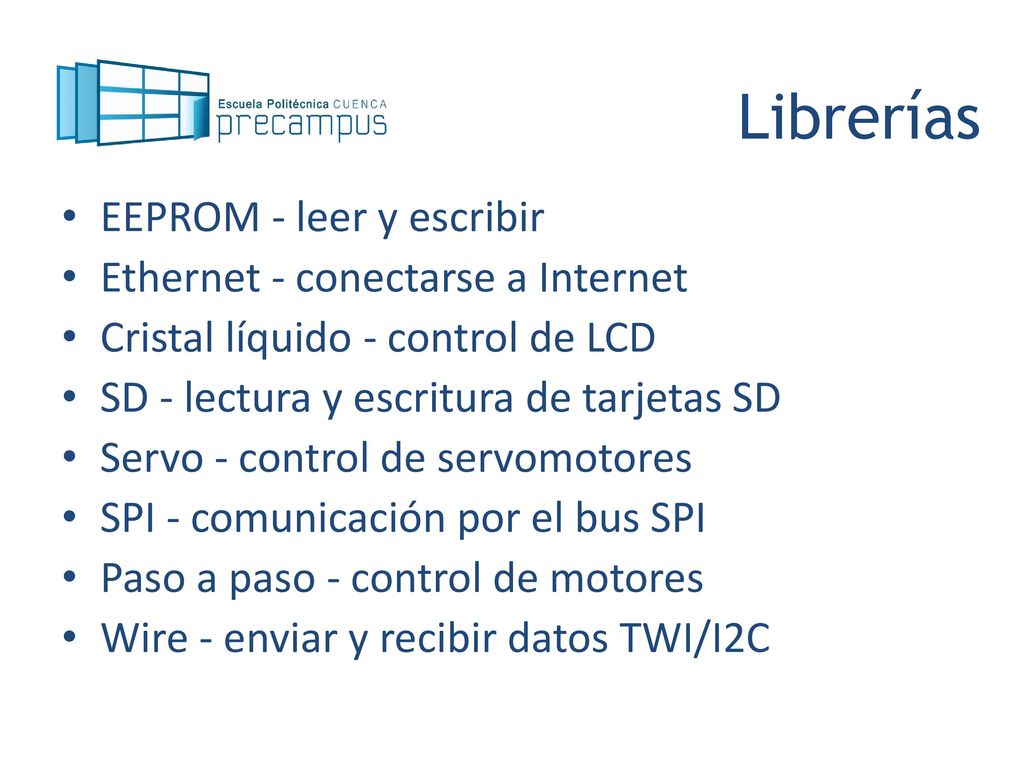

50 Librerías EEPROM - leer y escribir Ethernet - conectarse a Internet
Cristal líquido - control de LCD SD - lectura y escritura de tarjetas SD Servo - control de servomotores SPI - comunicación por el bus SPI Paso a paso - control de motores Wire - enviar y recibir datos TWI/I2C

51

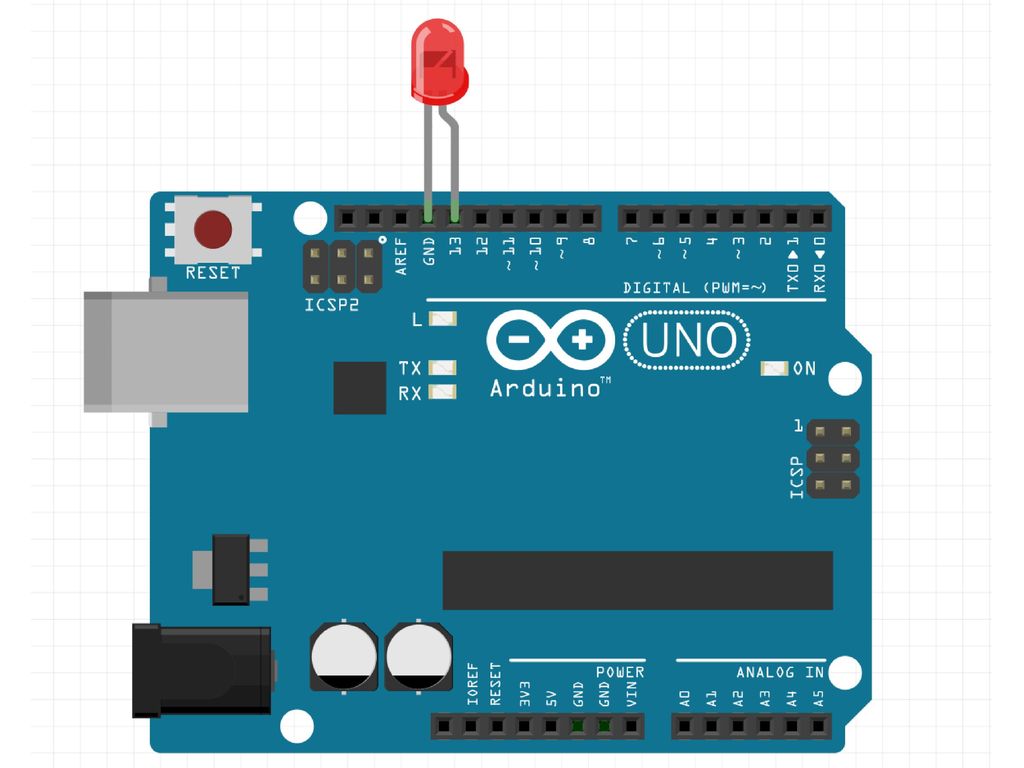

52 // Pin 13 has an LED connected on most Arduino boards.
// give it a name: int led = 13; // the setup routine runs once when you press reset: // initialize the digital pin as an output. void setup() { pinMode(led, OUTPUT); } // the loop routine runs over and over again forever: void loop() { digitalWrite(led, HIGH); // turn the LED on (HIGH is the voltage level) delay(1000); // wait for a second digitalWrite(led, LOW); // turn the LED off by making the voltage LOW

53

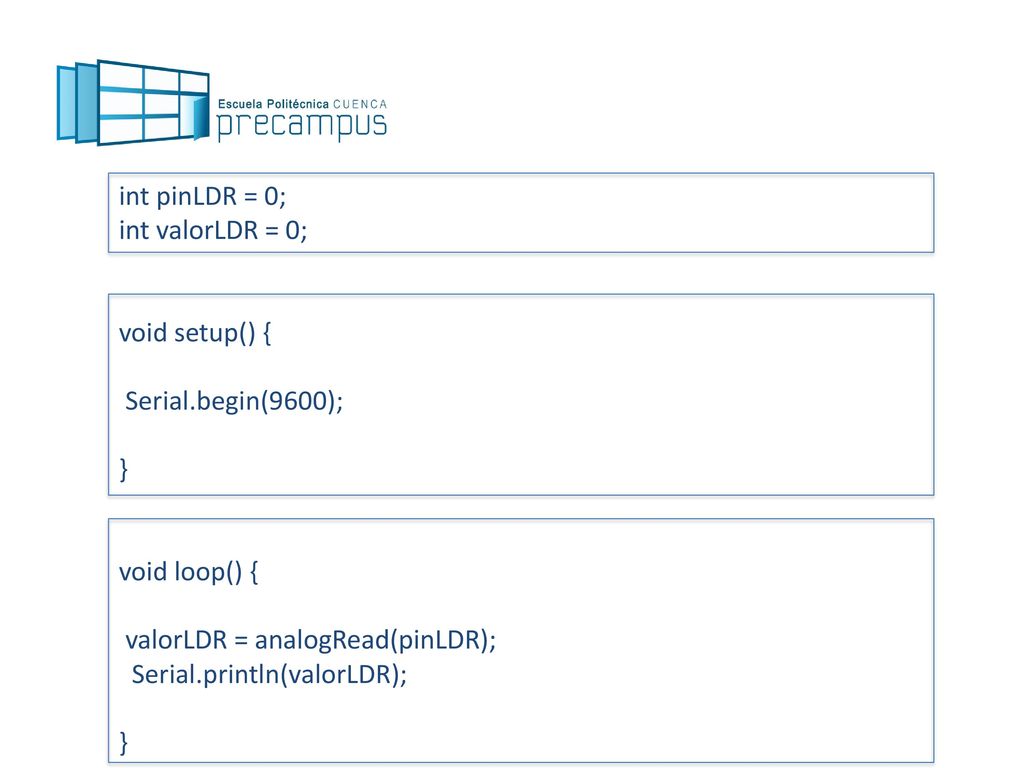

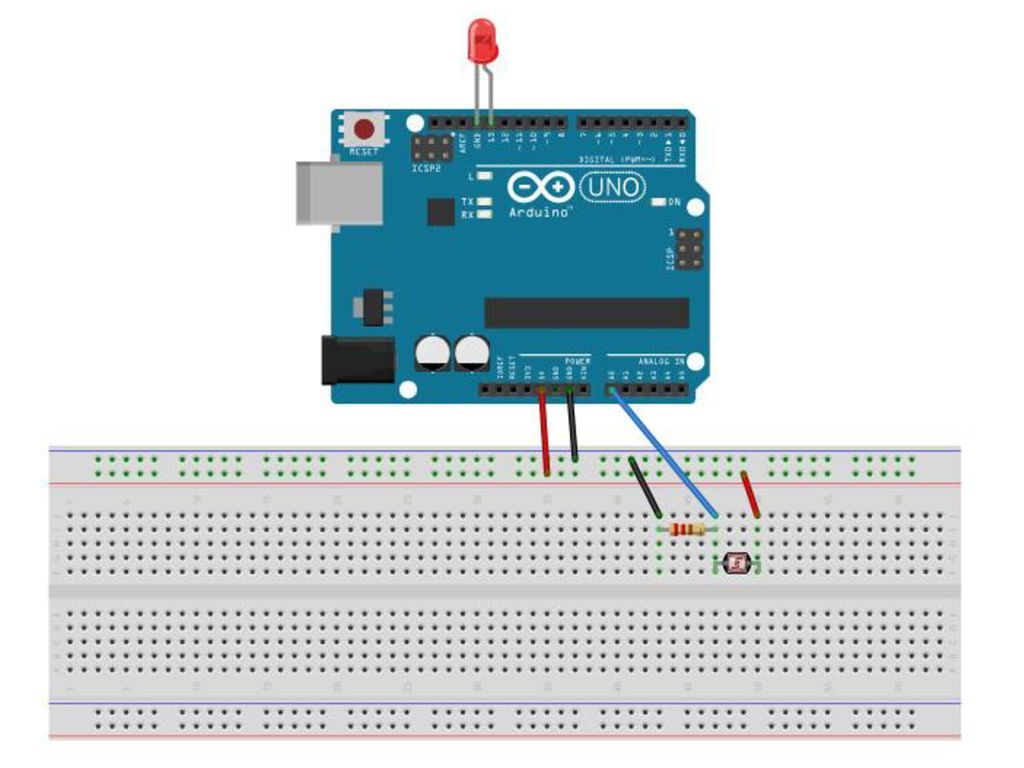

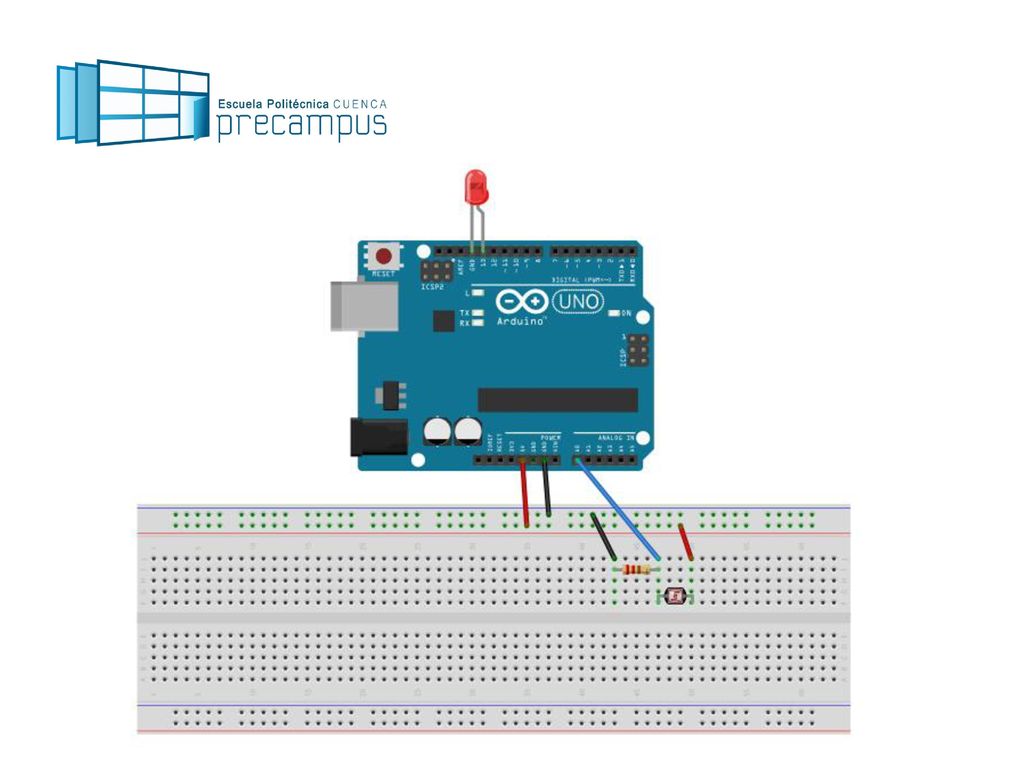

54 int pinLDR = 0; int valorLDR = 0; void setup() { Serial.begin(9600); } void loop() { valorLDR = analogRead(pinLDR); Serial.println(valorLDR);

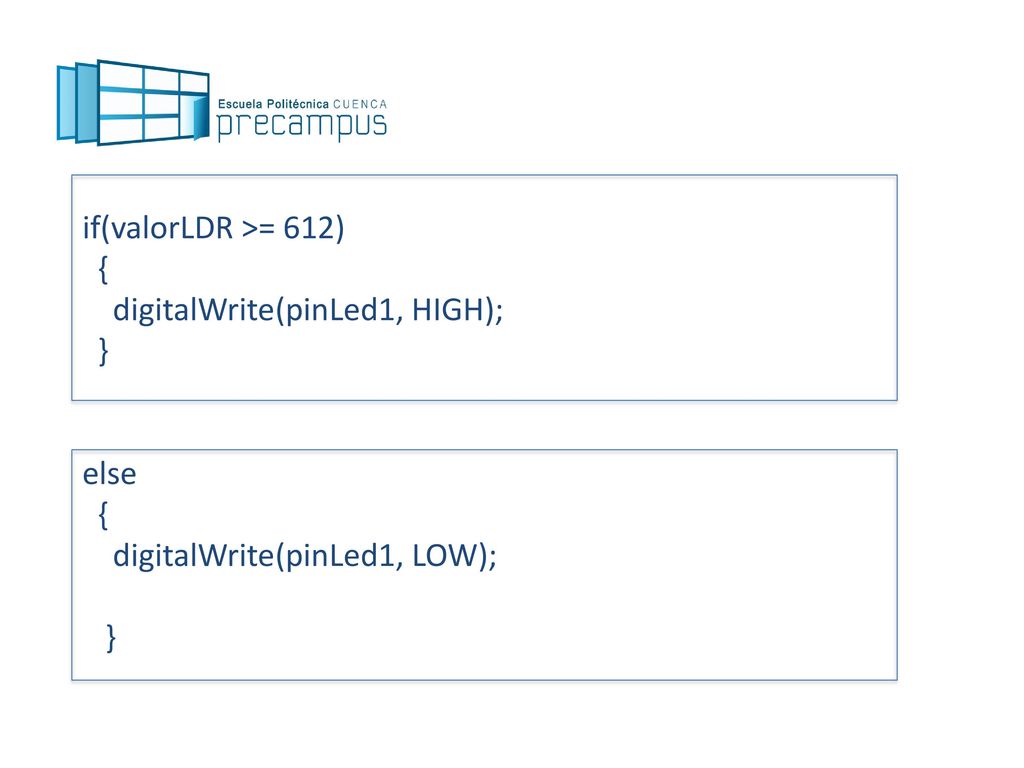

55 if(valorLDR >= 612) { digitalWrite(pinLed1, HIGH); } else digitalWrite(pinLed1, LOW);

56 else if((valorLDR >= 223) & (valorLDR < 623))
{ digitalWrite(pinLed1, HIGH); }

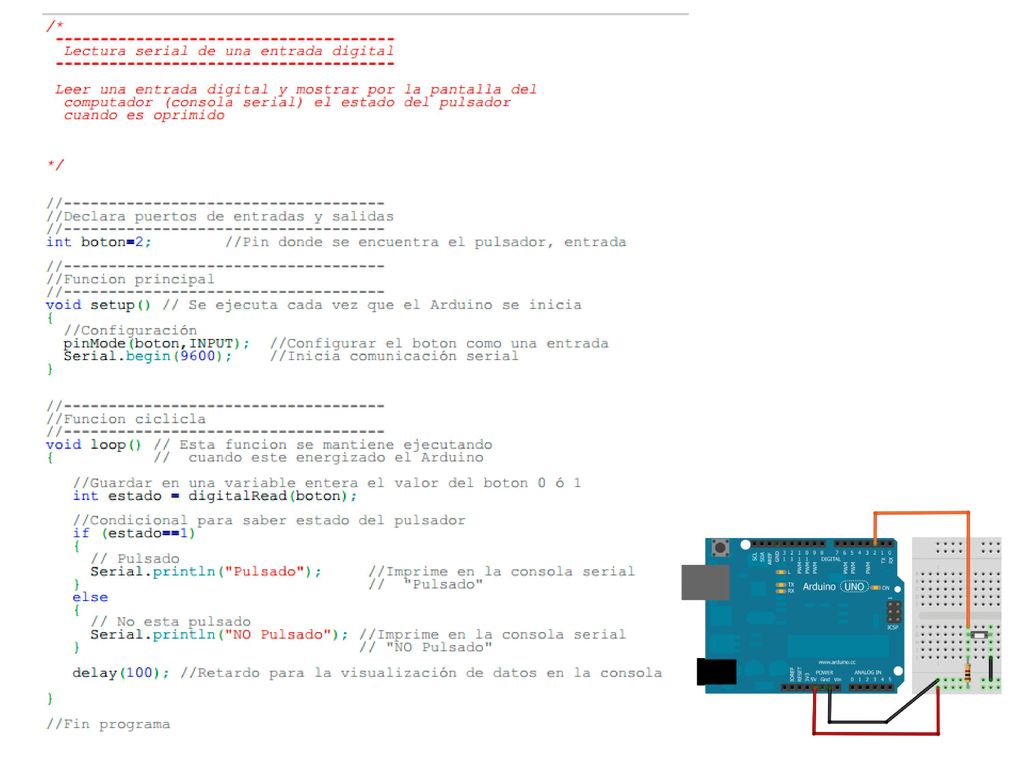

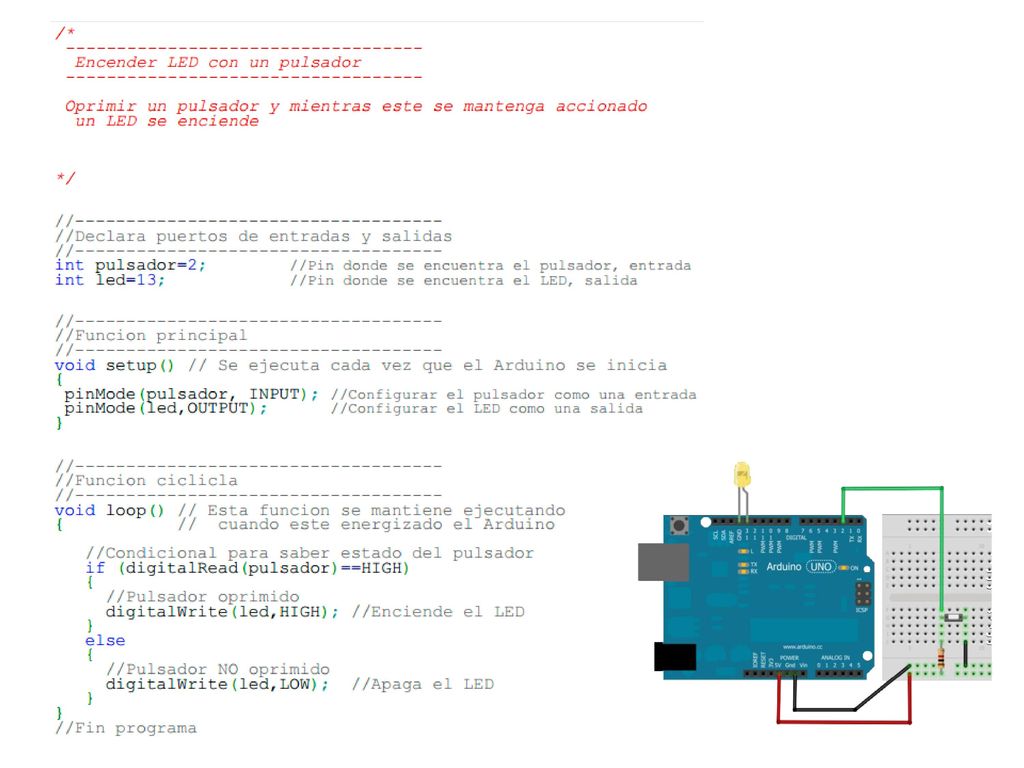

57

58

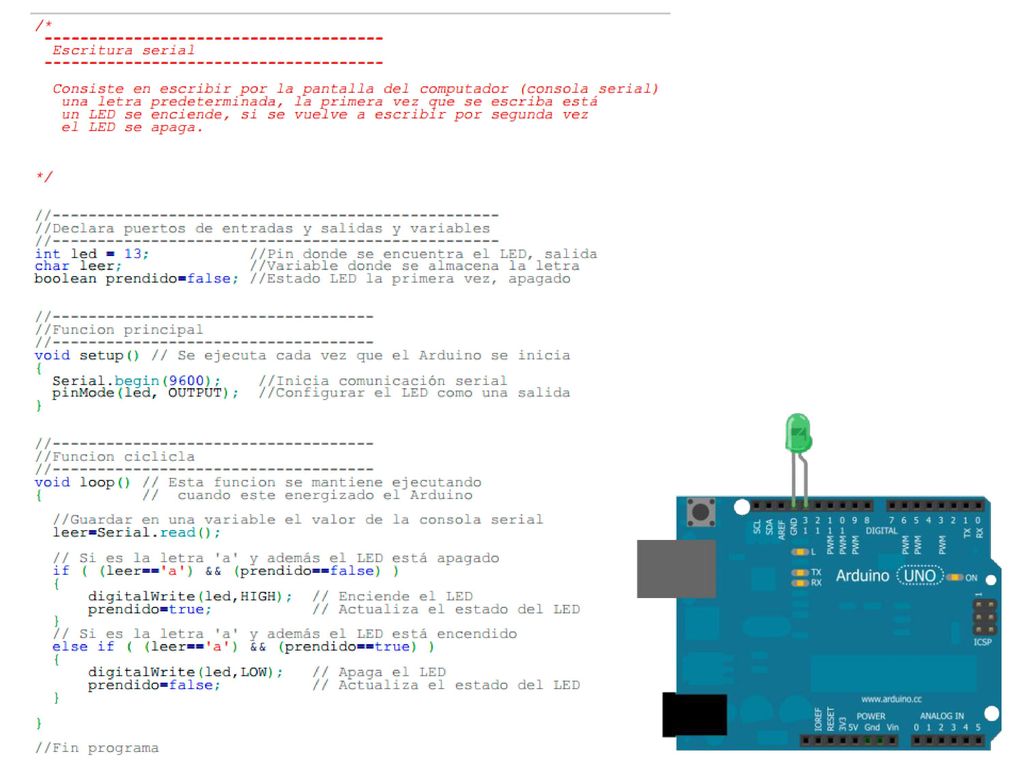

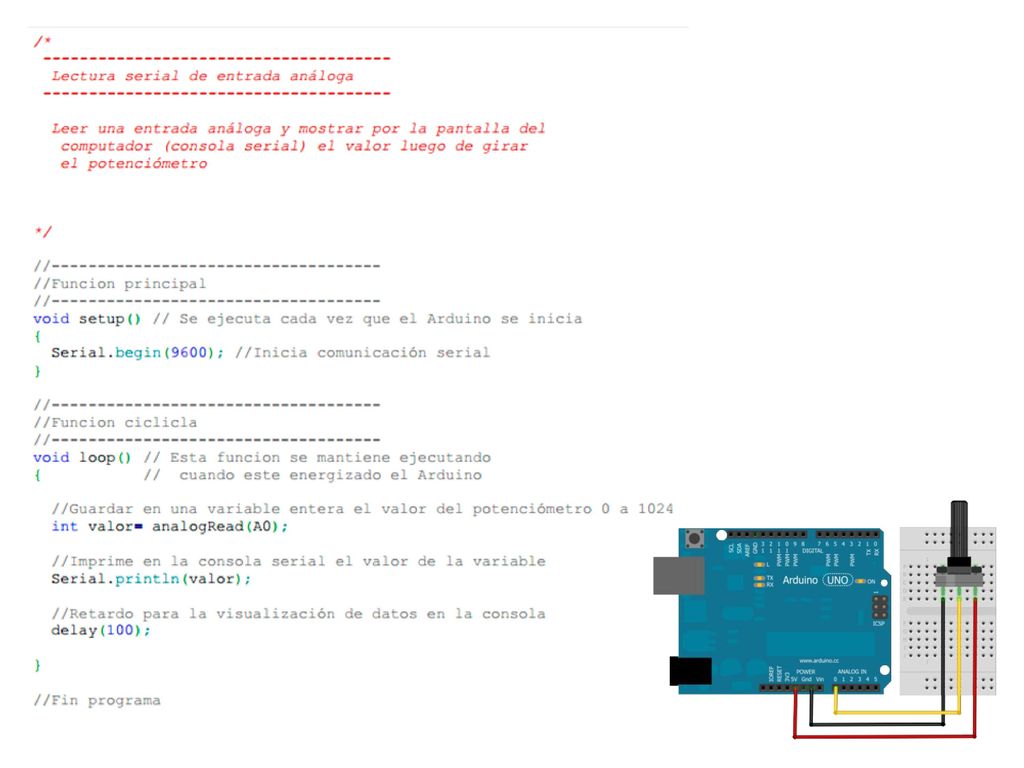

59

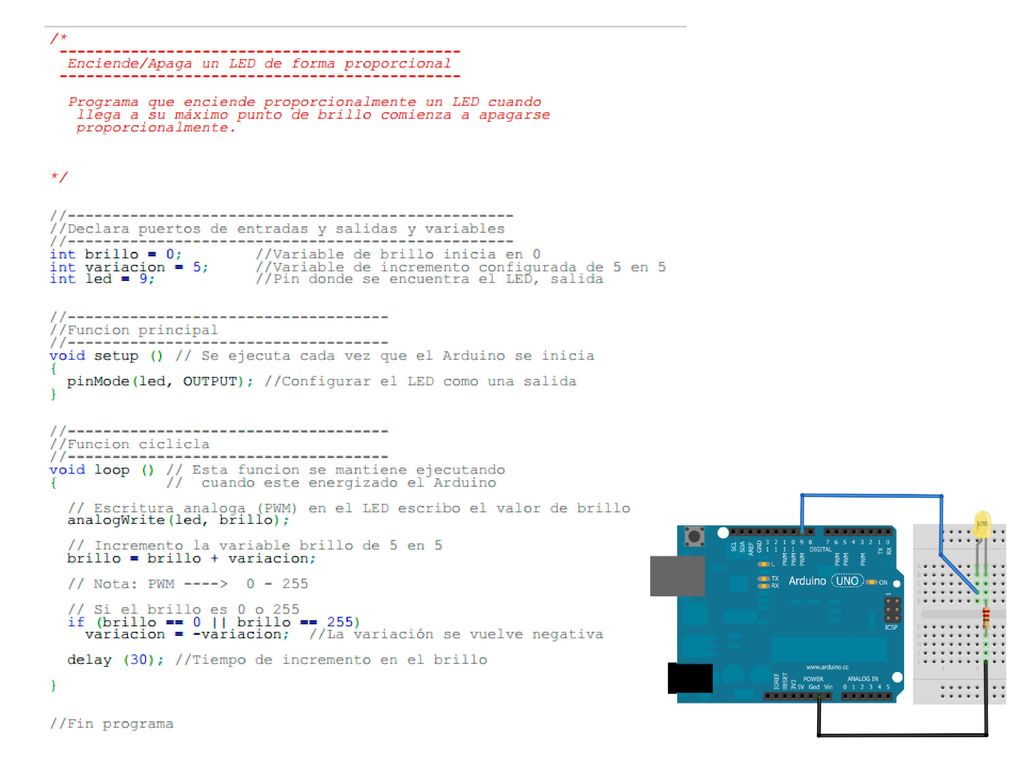

60

61

62 Herramientas docentes

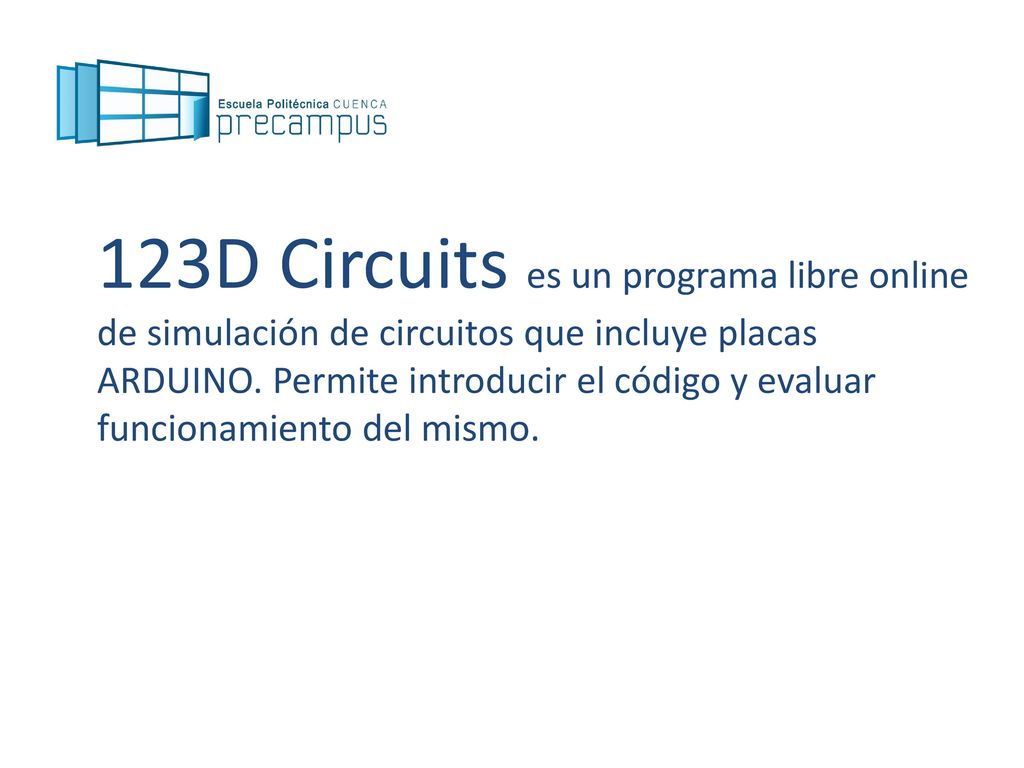

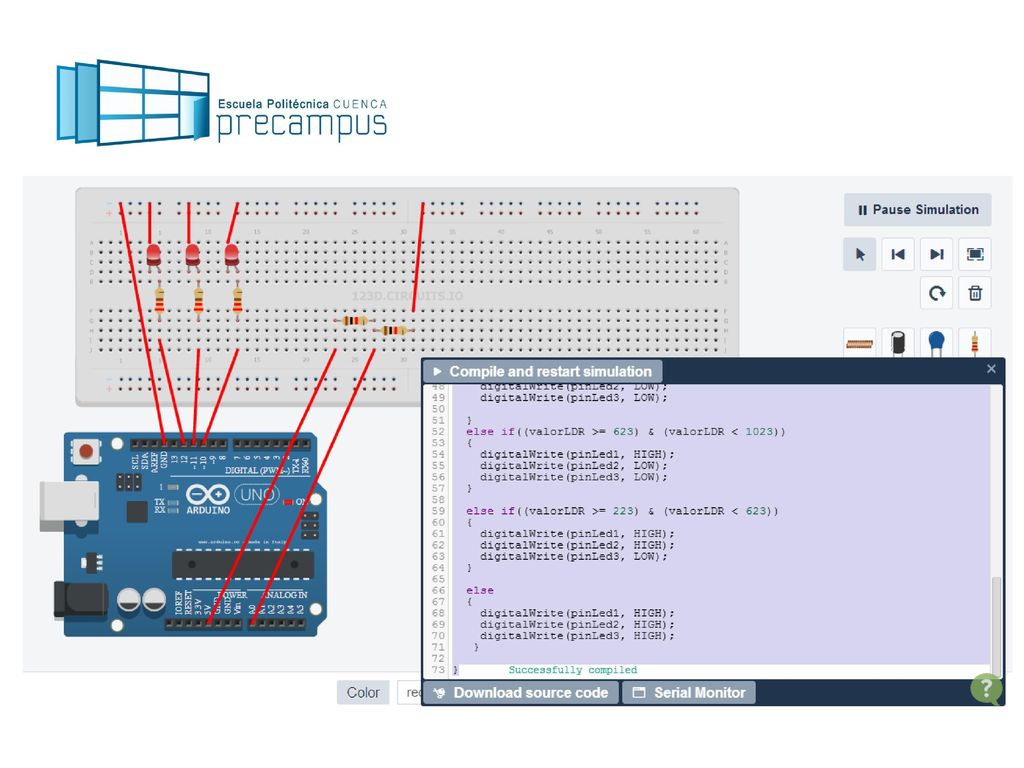

63 123D Circuits es un programa libre online de simulación de circuitos que incluye placas ARDUINO. Permite introducir el código y evaluar funcionamiento del mismo.

64

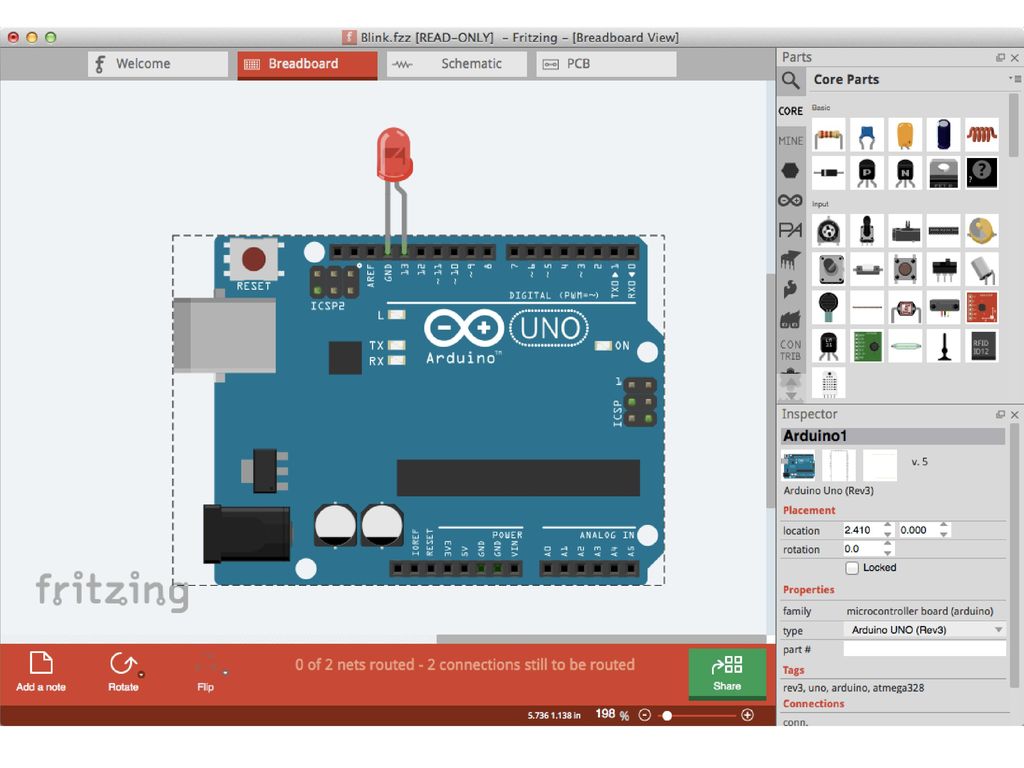

65 FRITZING es un programa libre de automatización de diseño electrónico que busca ayudar a diseñadores y artistas para que puedan pasar de prototipos (usando placas de pruebas por ejemplo) a productos finales.

66

67

68

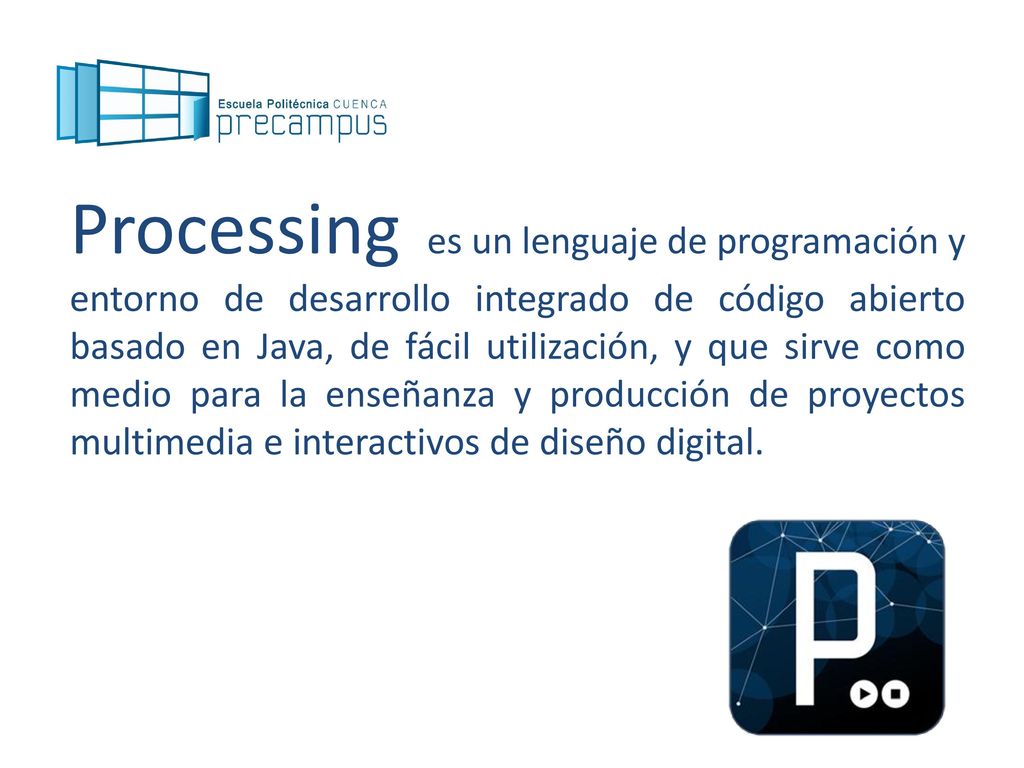

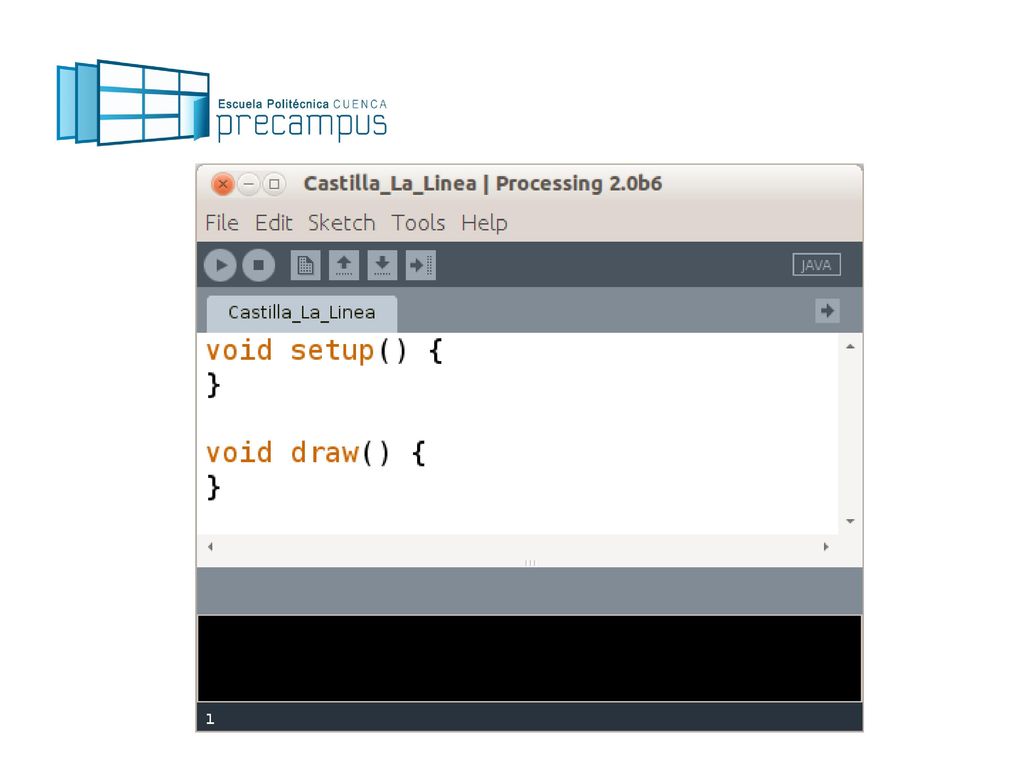

69 Processing es un lenguaje de programación y entorno de desarrollo integrado de código abierto basado en Java, de fácil utilización, y que sirve como medio para la enseñanza y producción de proyectos multimedia e interactivos de diseño digital.

70

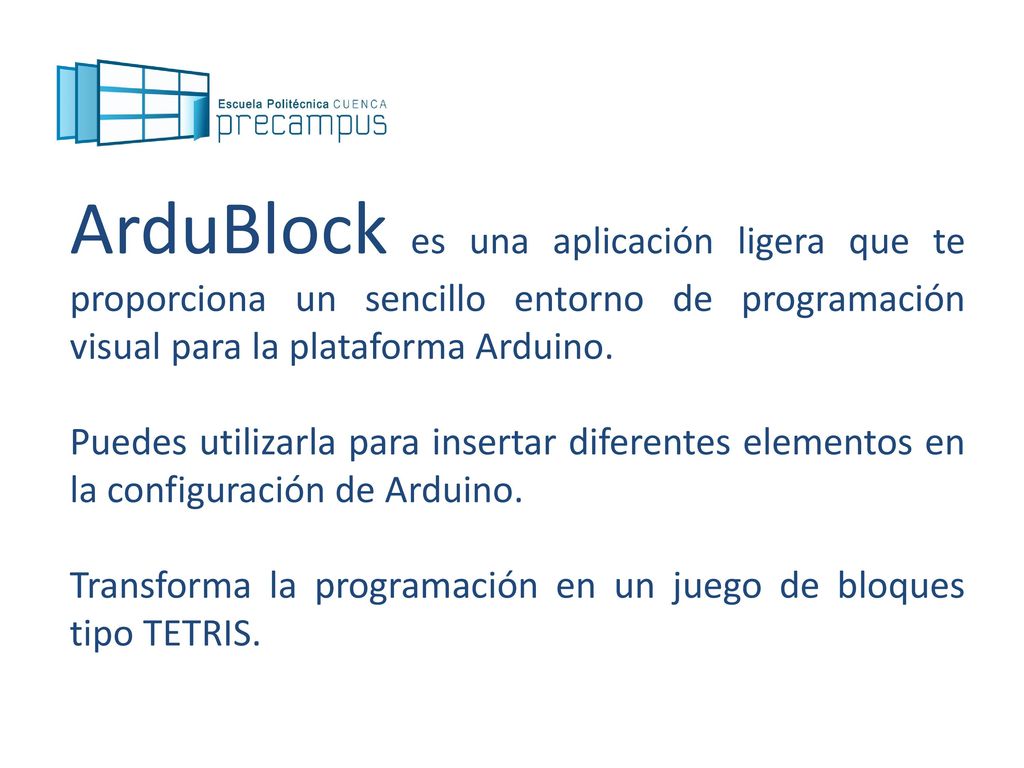

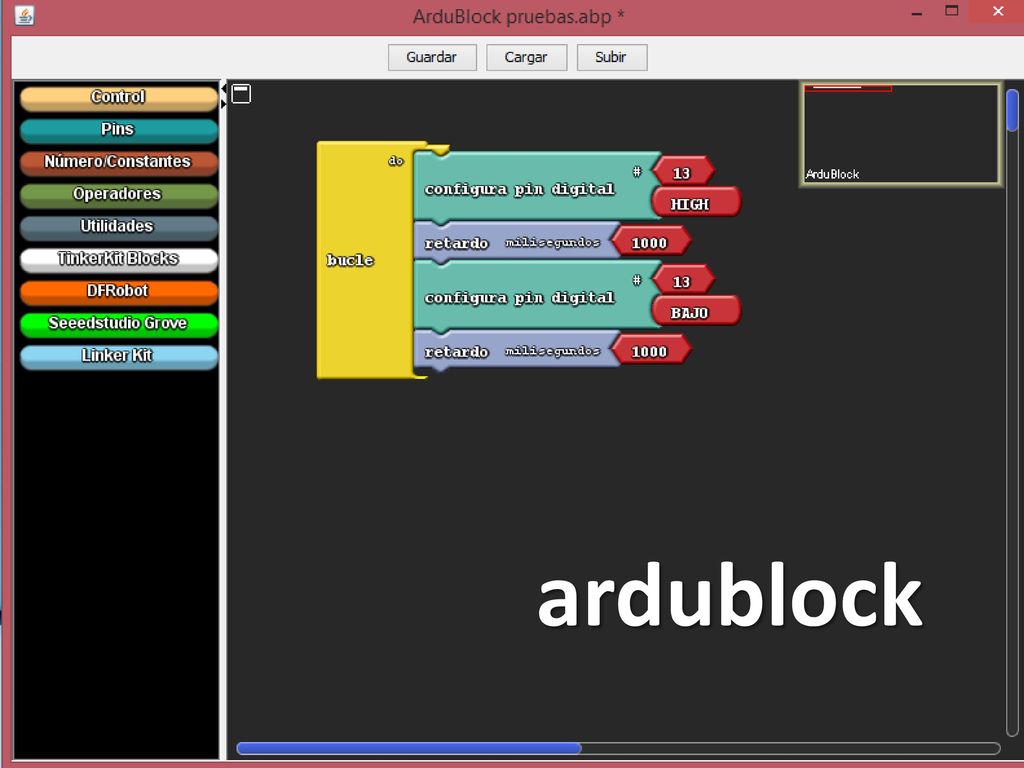

71 ArduBlock es una aplicación ligera que te proporciona un sencillo entorno de programación visual para la plataforma Arduino. Puedes utilizarla para insertar diferentes elementos en la configuración de Arduino. Transforma la programación en un juego de bloques tipo TETRIS.

72 ardublock

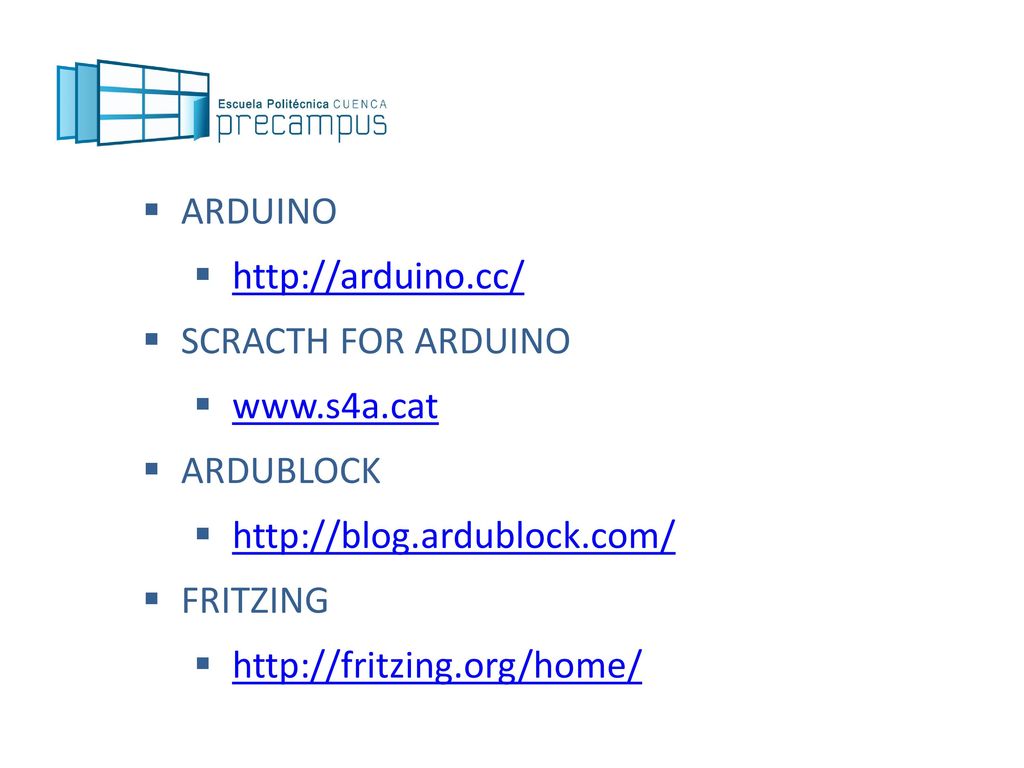

73 ARDUINO SCRACTH FOR ARDUINO ARDUBLOCK FRITZING

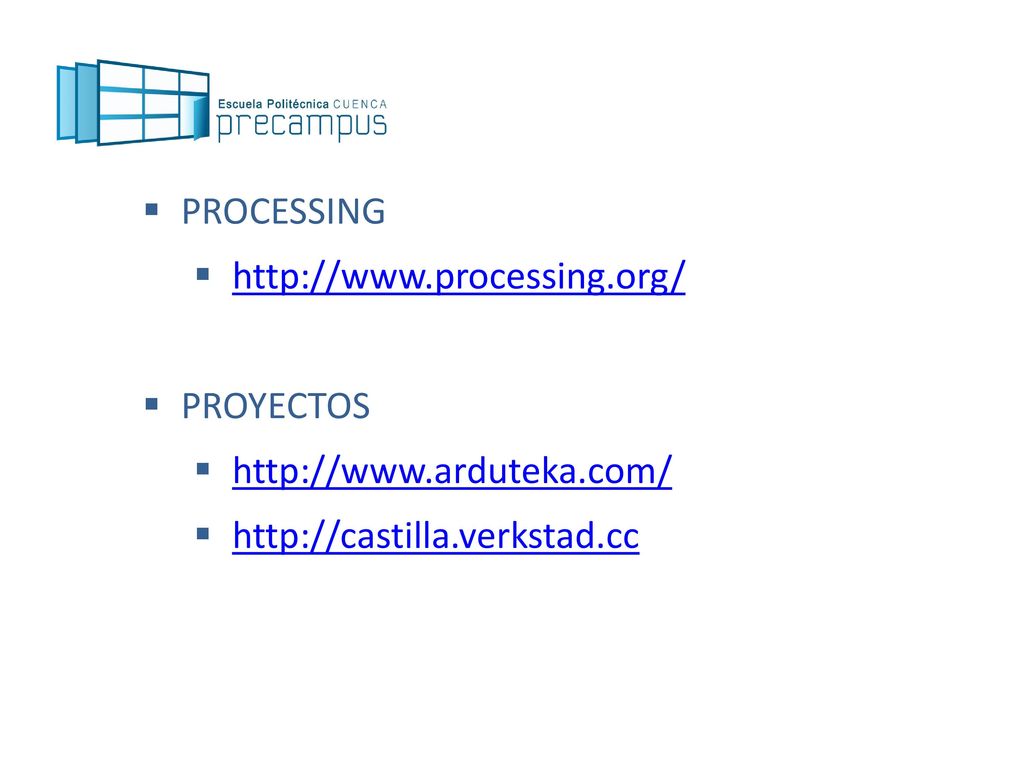

74 PROCESSING PROYECTOS

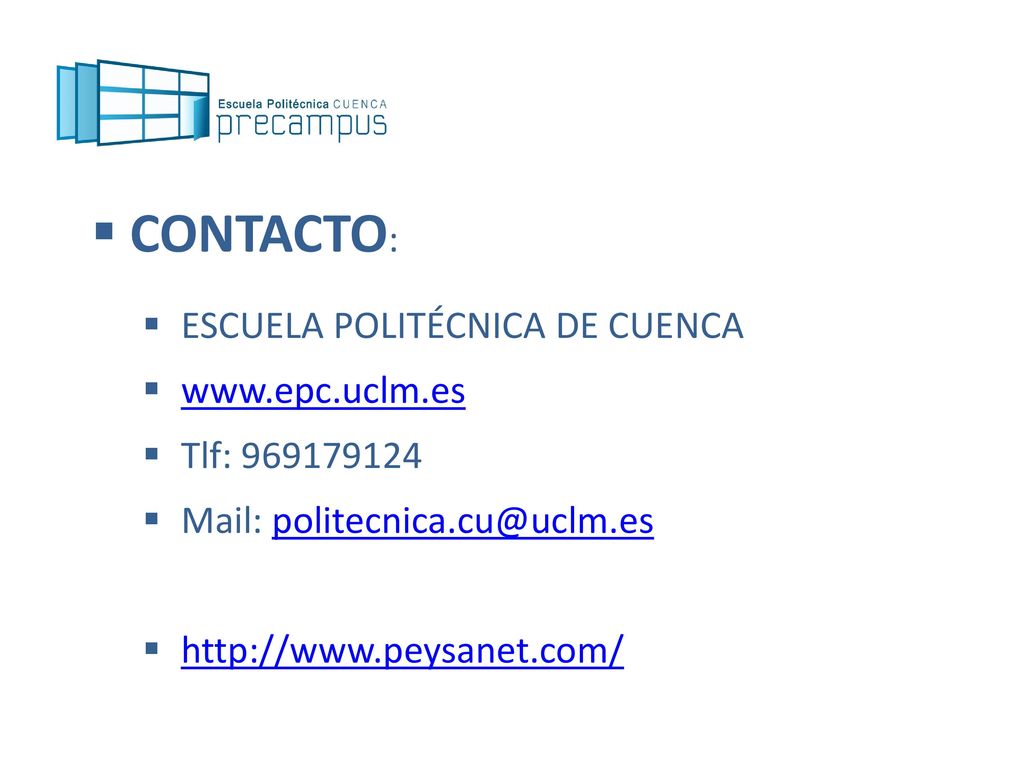

75 CONTACTO: ESCUELA POLITÉCNICA DE CUENCA www.epc.uclm.es Tlf: 969179124
Mail:
