RADIOLOGIA BASICA ..

Presentación del tema: "RADIOLOGIA BASICA .."— Transcripción de la presentación:

1 RADIOLOGIA BASICA .

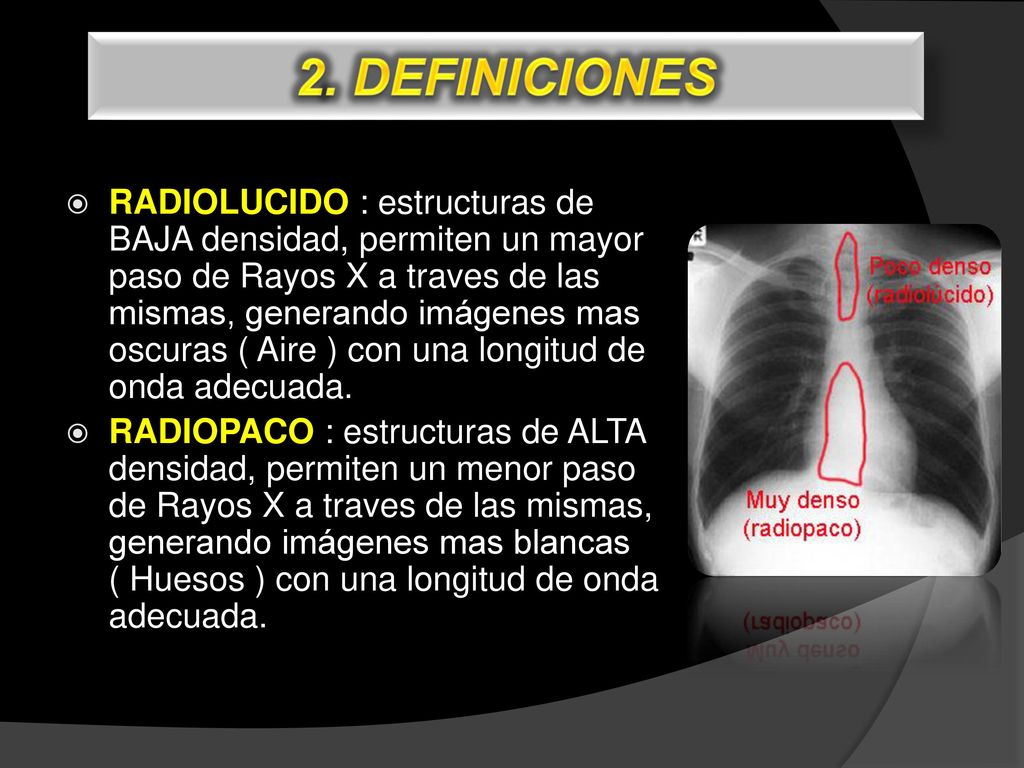

2 2. DEFINICIONES RADIOLUCIDO : estructuras de BAJA densidad, permiten un mayor paso de Rayos X a traves de las mismas, generando imágenes mas oscuras ( Aire ) con una longitud de onda adecuada. RADIOPACO : estructuras de ALTA densidad, permiten un menor paso de Rayos X a traves de las mismas, generando imágenes mas blancas ( Huesos ) con una longitud de onda adecuada.

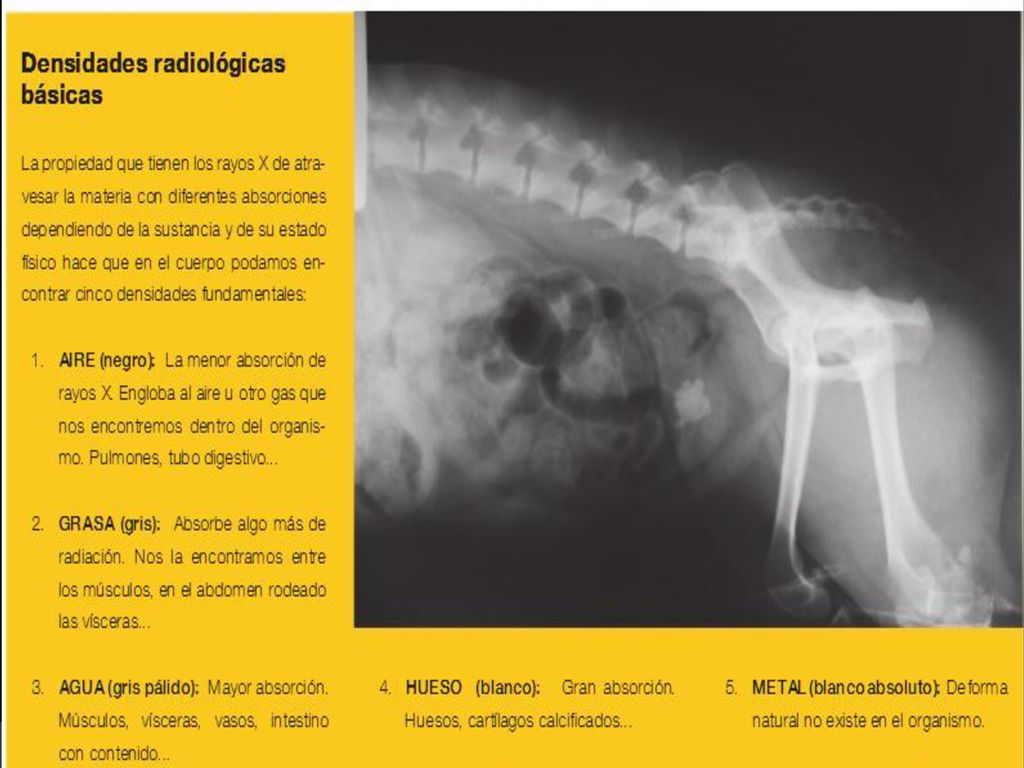

3

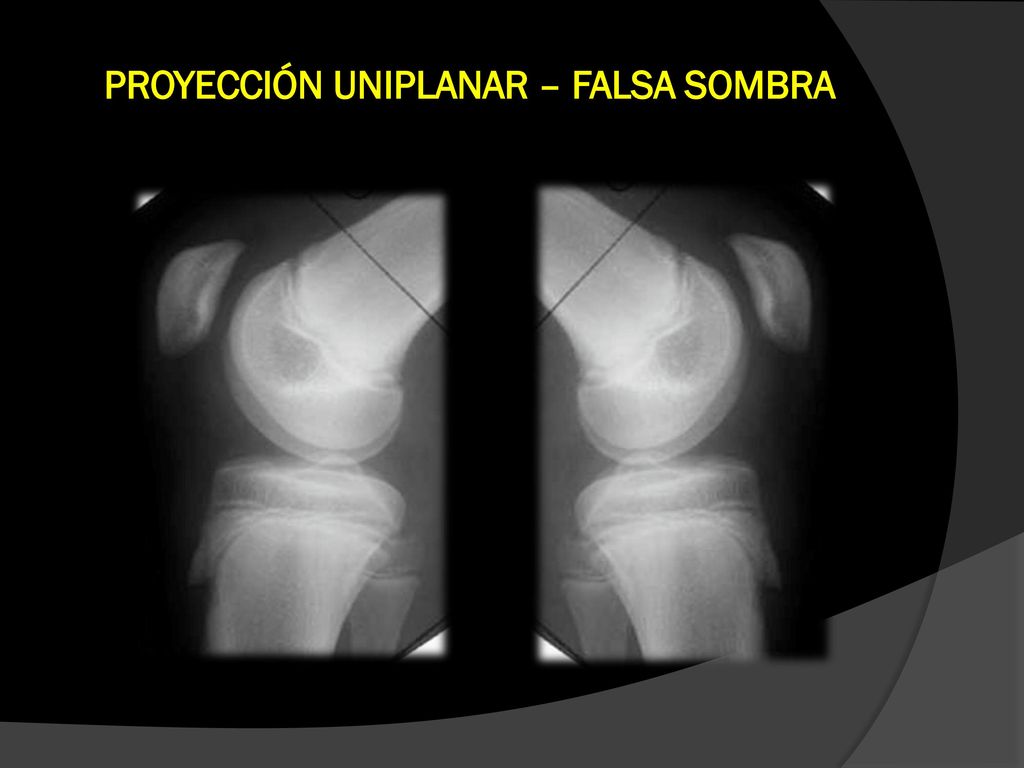

4 PROYECCIÓN UNIPLANAR – FALSA SOMBRA

5 3. PROYECIONES RADIOLOGICAS

6 CRANEO PA CRANEO LAT CERVICAL AP TRANSORAL CERVICAL LAT. EN HIPEREXTENSION / HIPERFLEXION CERVICAL LATERAL

7 COLUMNA TORAXICA AP (T7)
COLUMNA TORAXICA LATERAL (T7) COLUMNA LUMBAR LAT COLUMNA LUMBAR AP

8 SACRO AP AXIAL COCCIX AP AXIAL SACROCOCCIX LATERAL

9 MANO AP MANO OBLICUA MANO ABANICO O LATEROMEDIAL MUÑECA AP MUÑECA LATERAL TUNEL CARPIANO

10 ANTEBRAZO AP ANTEBRAZO LAT ART. CODO AP ART. CODO LATERAL

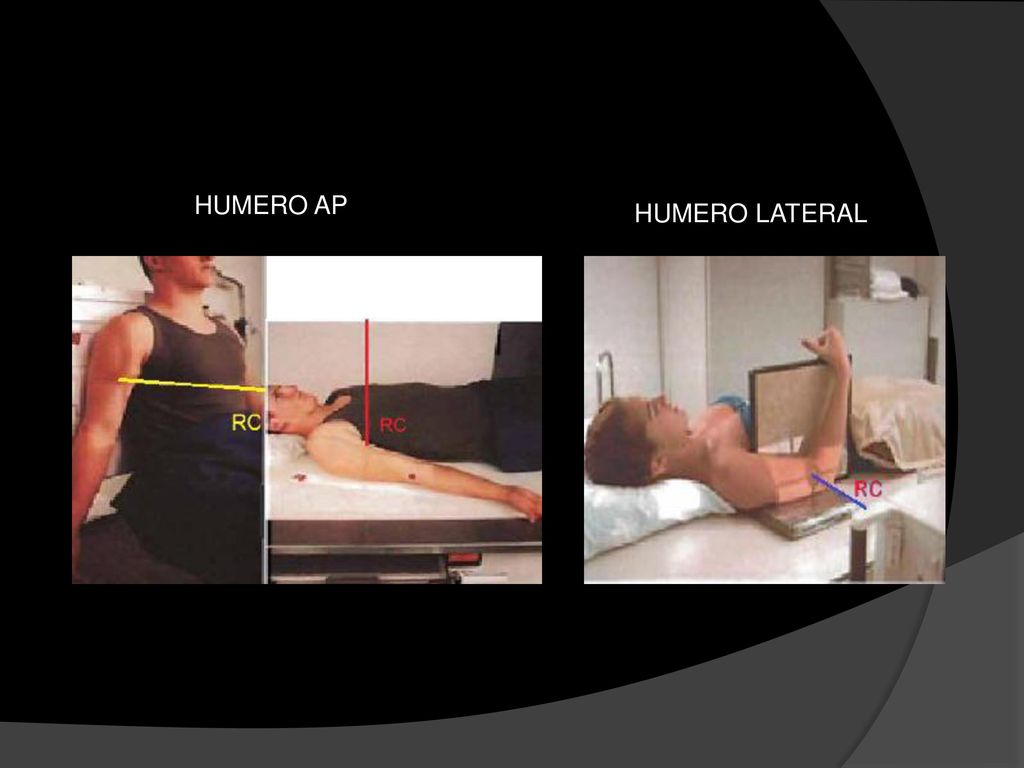

11 HUMERO AP HUMERO LATERAL

12

13 PELVIS AP PELVIS AXIAL AP INFERIOR PELVIS AXIAL AP SUPERIOR

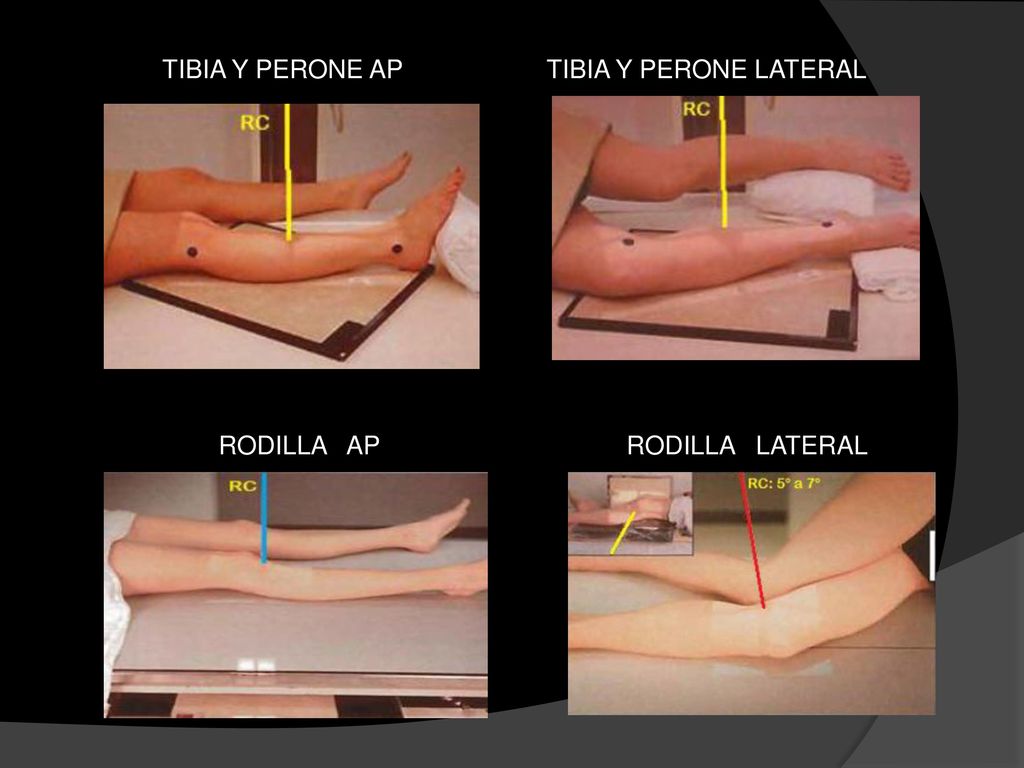

14 TIBIA Y PERONE AP TIBIA Y PERONE LATERAL RODILLA AP RODILLA LATERAL

15

16

17 4. TECNICA PARA LA TOMA DE UN ESTUDIO RADIOGRAFICO
Retiras la ropa, joyas, lentes, protesis dentales. Colocar bata médica. Nunca realizar durante la Gestación (Sin Protección) Colocar protección pelvica y mamaria de ser posible. Medicamentos como el Pepto Bismol (que contiene bismuto) o Bario.

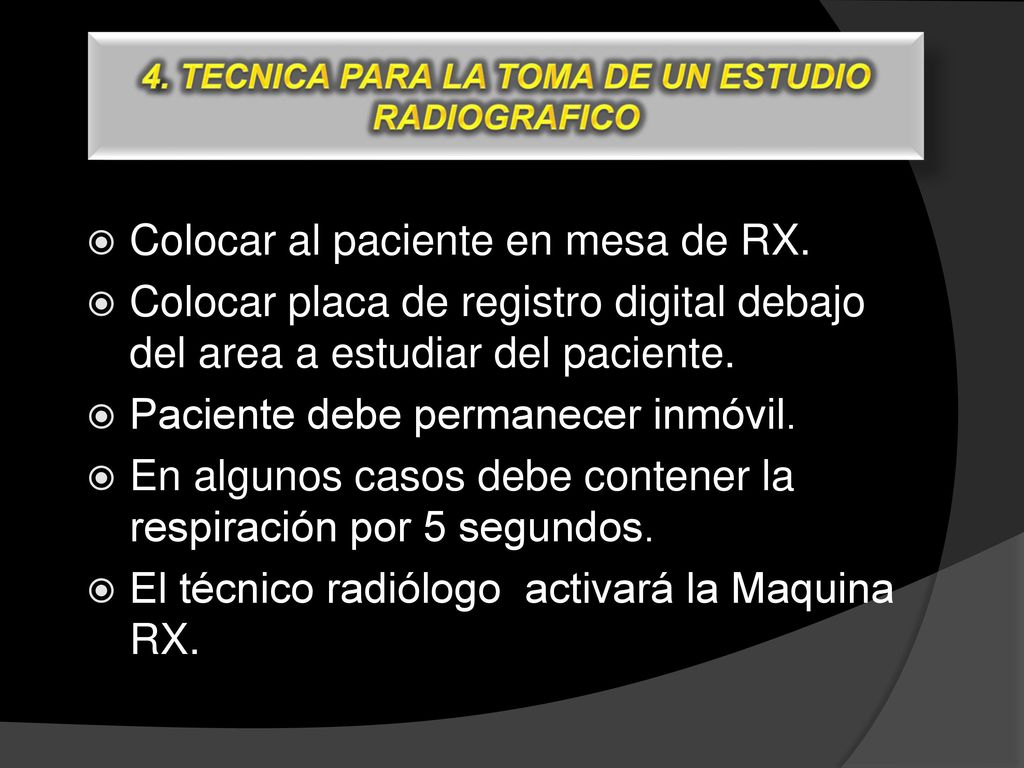

18 4. TECNICA PARA LA TOMA DE UN ESTUDIO RADIOGRAFICO
Colocar al paciente en mesa de RX. Colocar placa de registro digital debajo del area a estudiar del paciente. Paciente debe permanecer inmóvil. En algunos casos debe contener la respiración por 5 segundos. El técnico radiólogo activará la Maquina RX.

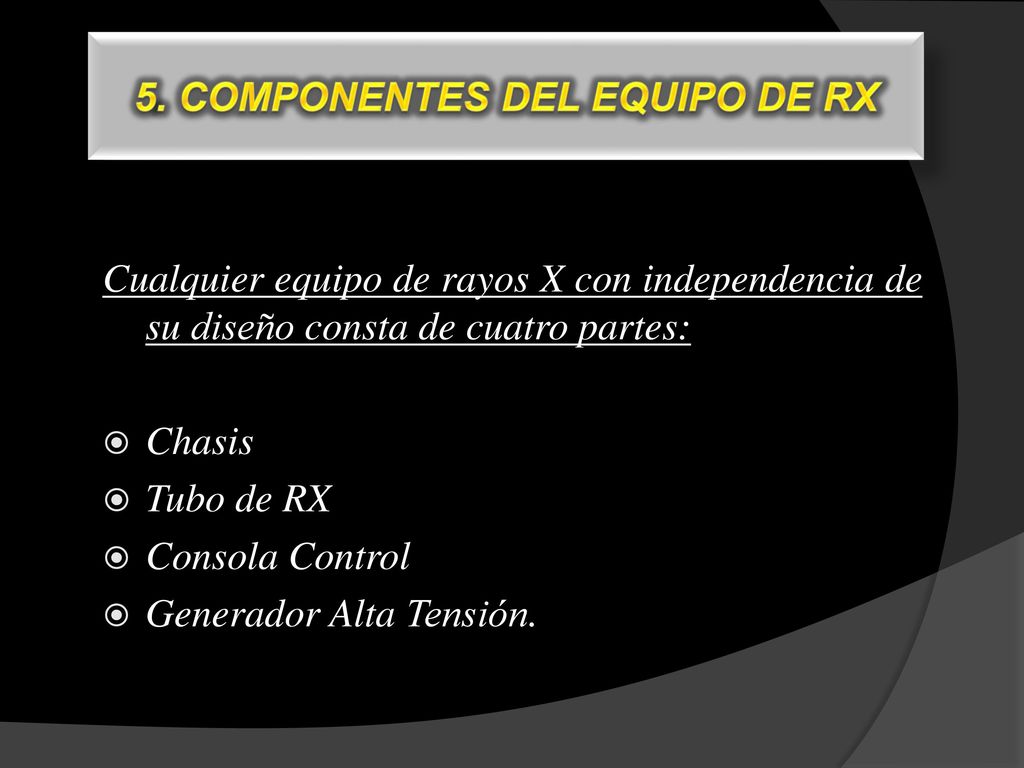

19 5. COMPONENTES DEL EQUIPO DE RX
Cualquier equipo de rayos X con independencia de su diseño consta de cuatro partes: Chasis Tubo de RX Consola Control Generador Alta Tensión.

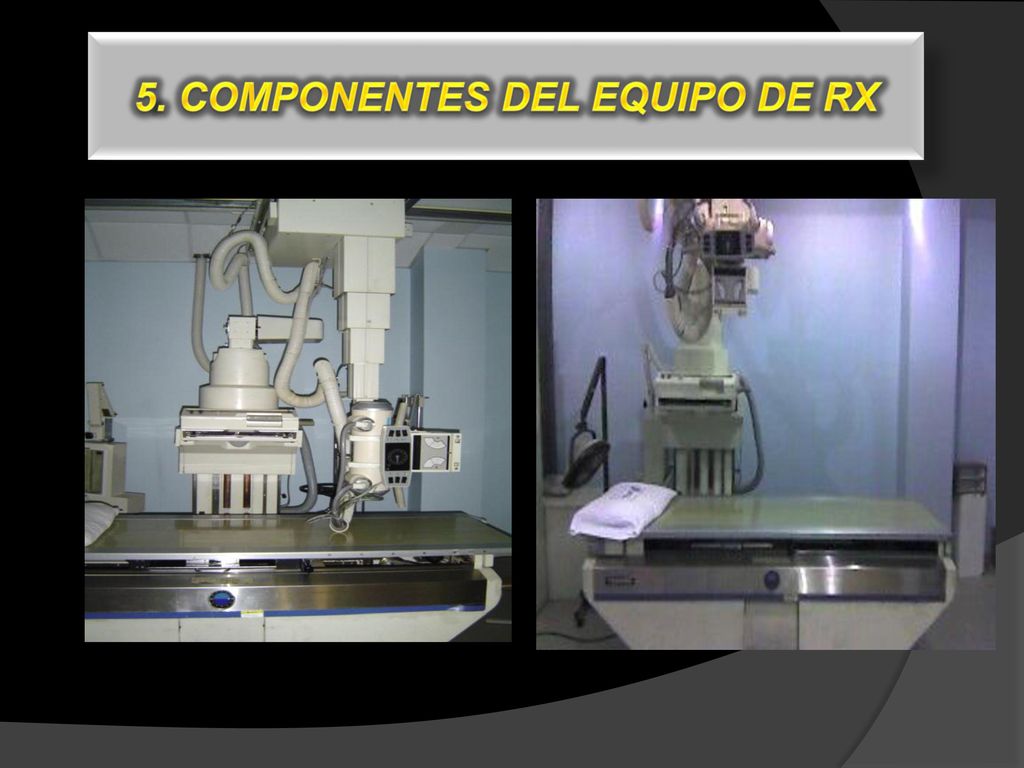

20 5. COMPONENTES DEL EQUIPO DE RX

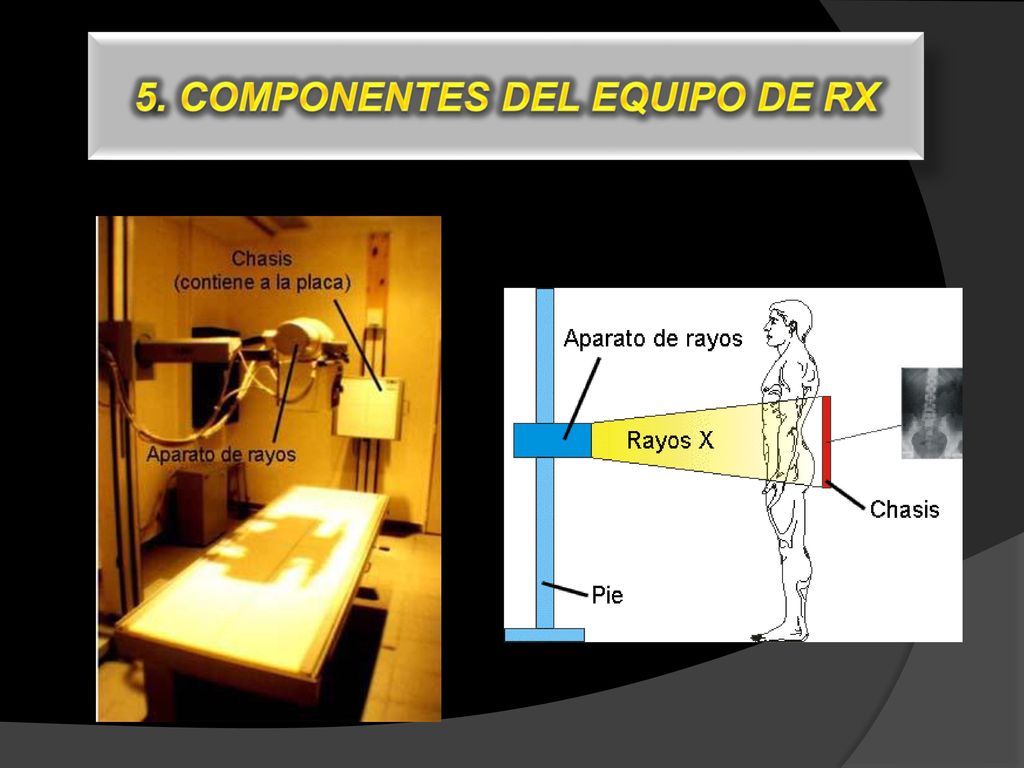

21 5. COMPONENTES DEL EQUIPO DE RX

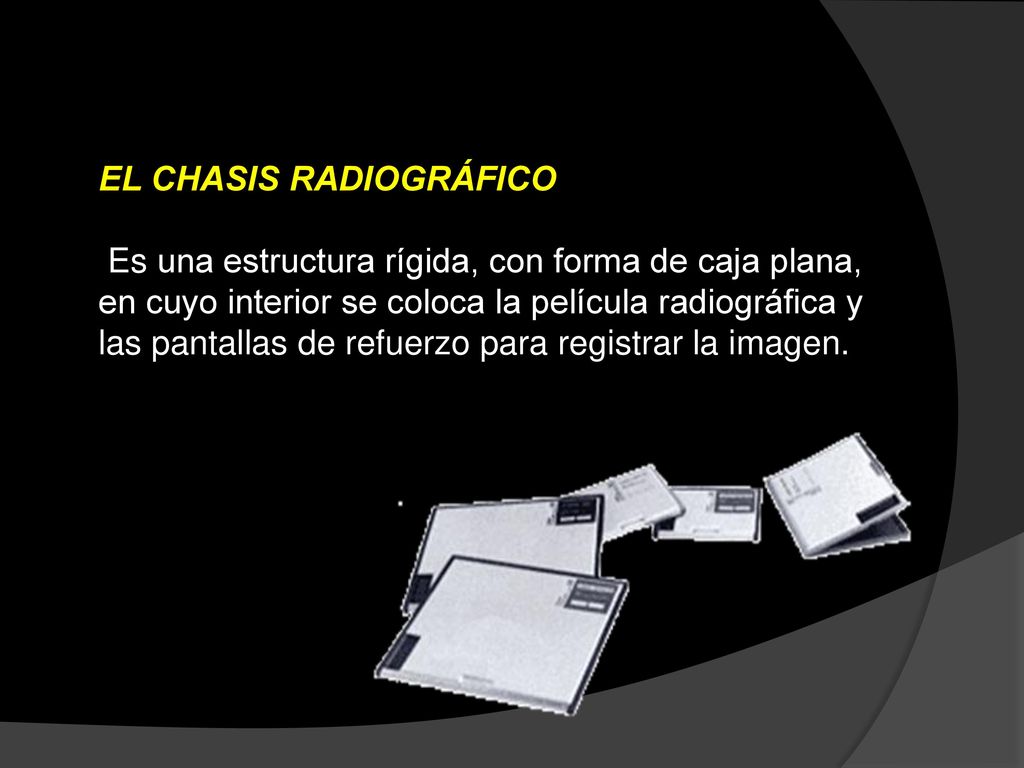

22 EL CHASIS RADIOGRÁFICO
Es una estructura rígida, con forma de caja plana, en cuyo interior se coloca la película radiográfica y las pantallas de refuerzo para registrar la imagen.

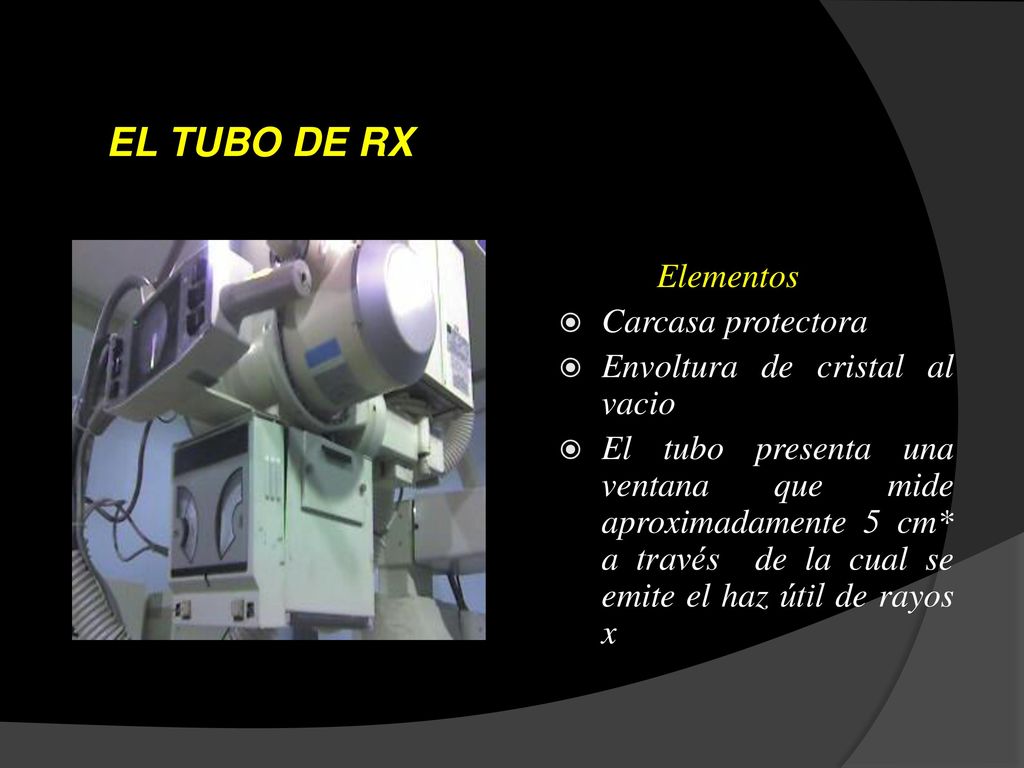

23 EL TUBO DE RX Elementos Carcasa protectora
Envoltura de cristal al vacio El tubo presenta una ventana que mide aproximadamente 5 cm* a través de la cual se emite el haz útil de rayos x

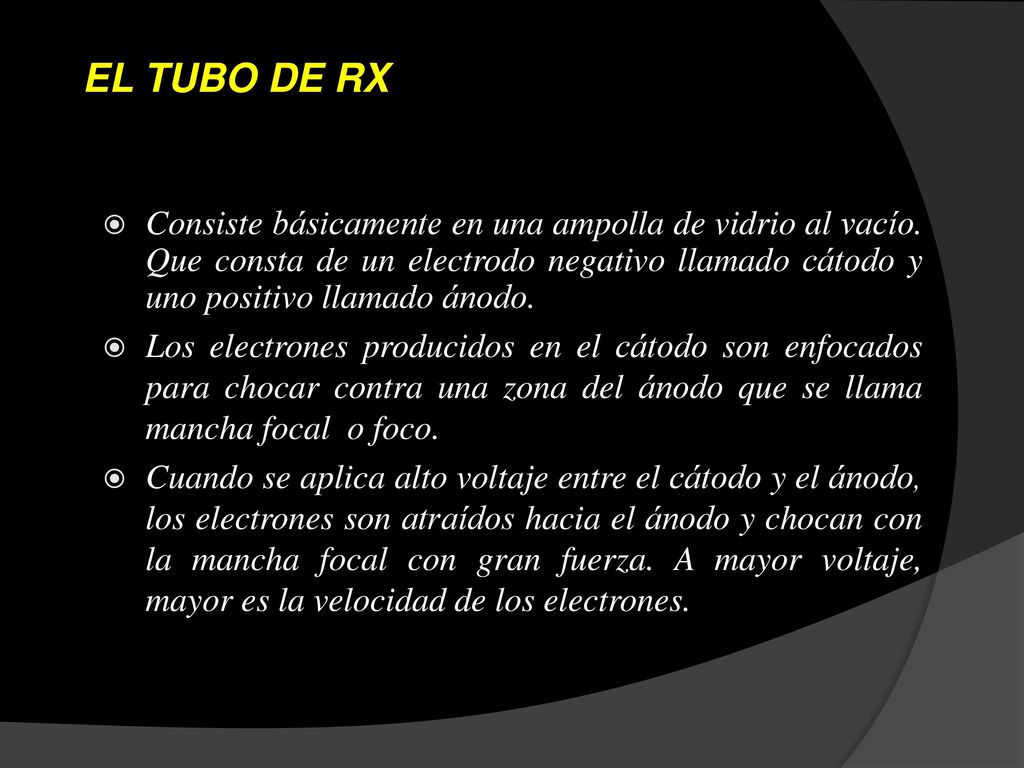

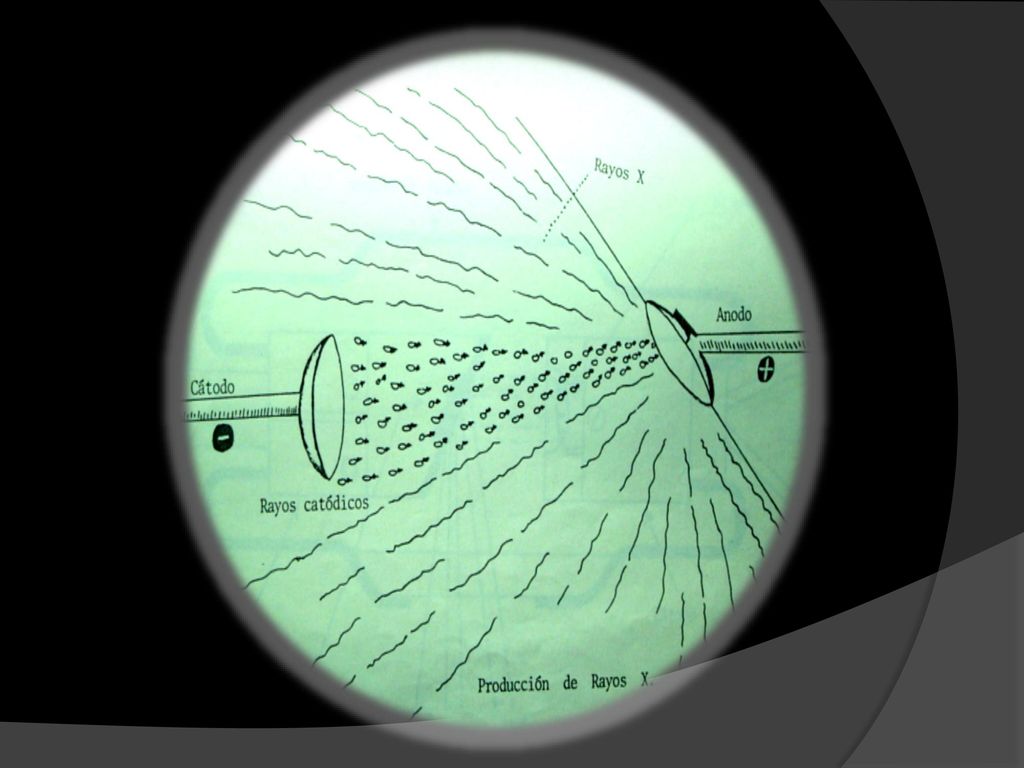

24 EL TUBO DE RX Consiste básicamente en una ampolla de vidrio al vacío. Que consta de un electrodo negativo llamado cátodo y uno positivo llamado ánodo. Los electrones producidos en el cátodo son enfocados para chocar contra una zona del ánodo que se llama mancha focal o foco. Cuando se aplica alto voltaje entre el cátodo y el ánodo, los electrones son atraídos hacia el ánodo y chocan con la mancha focal con gran fuerza. A mayor voltaje, mayor es la velocidad de los electrones.

25

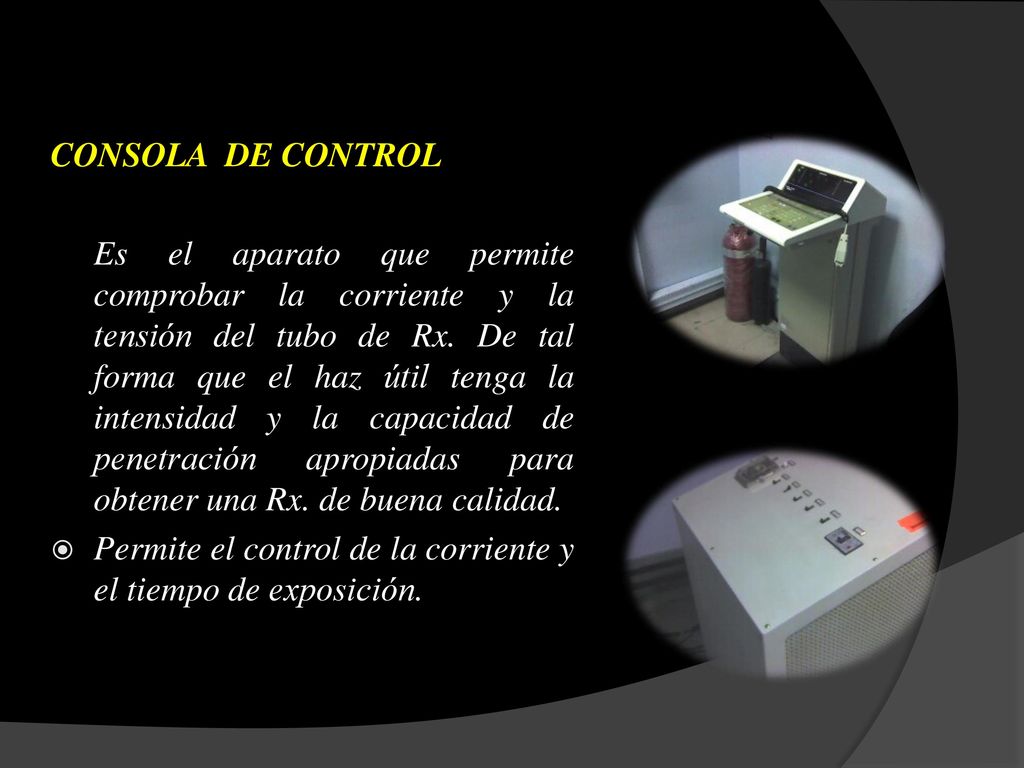

26 CONSOLA DE CONTROL Es el aparato que permite comprobar la corriente y la tensión del tubo de Rx. De tal forma que el haz útil tenga la intensidad y la capacidad de penetración apropiadas para obtener una Rx. de buena calidad. Permite el control de la corriente y el tiempo de exposición.

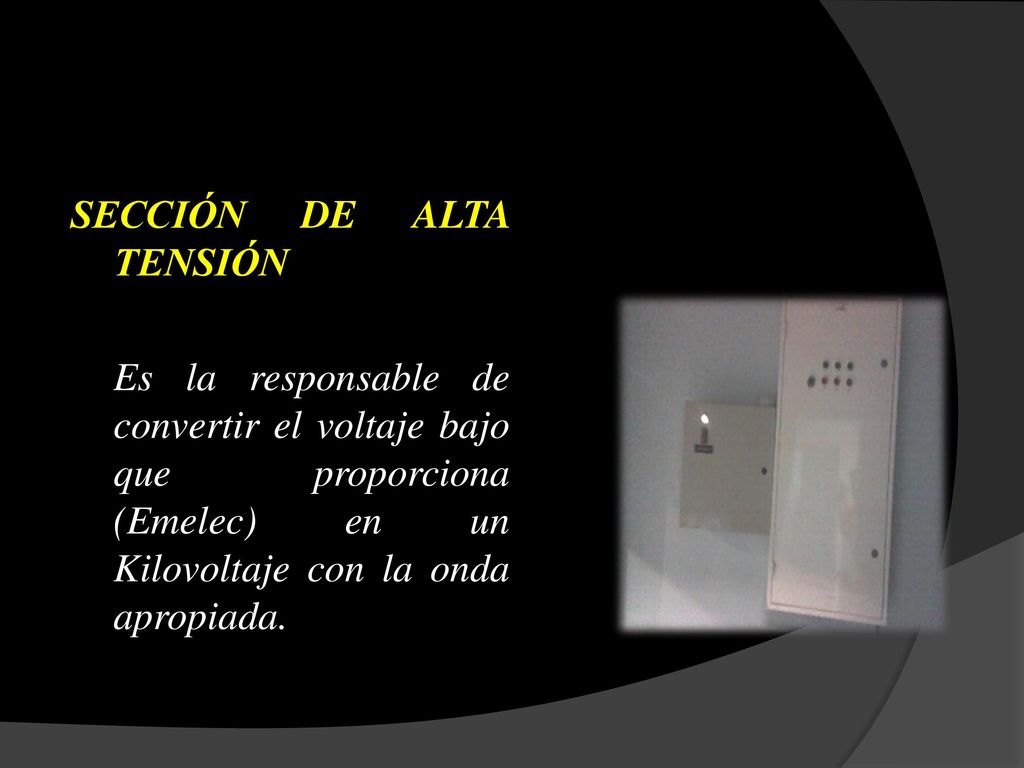

27 SECCIÓN DE ALTA TENSIÓN
Es la responsable de convertir el voltaje bajo que proporciona (Emelec) en un Kilovoltaje con la onda apropiada.

28

29

30

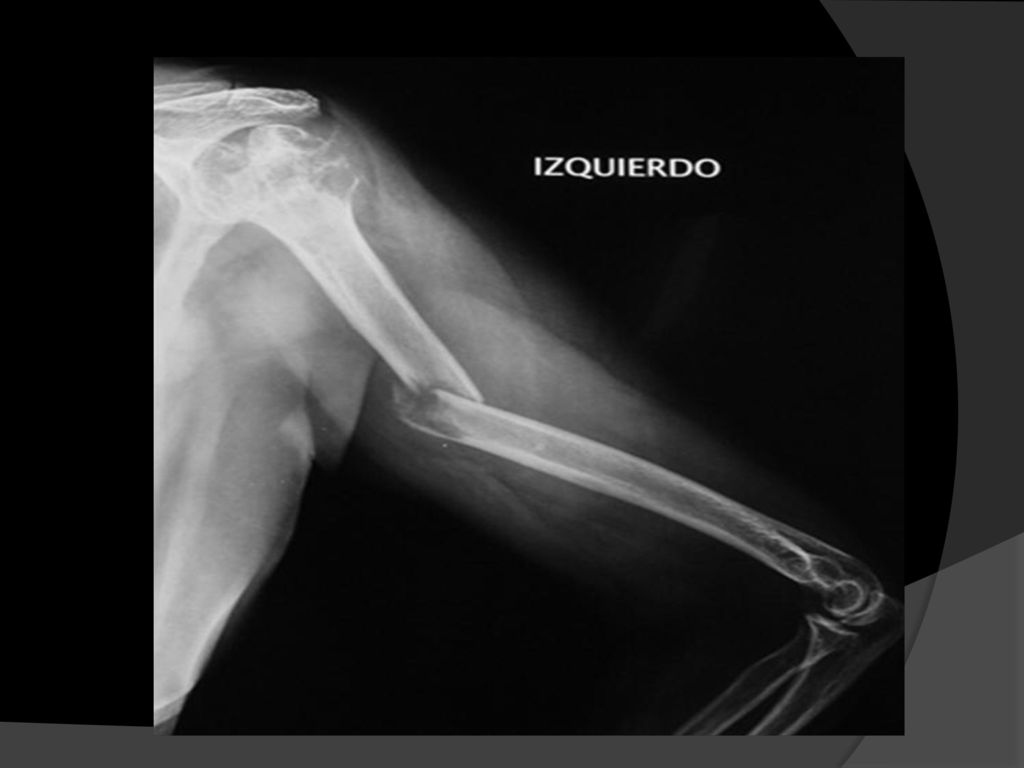

31

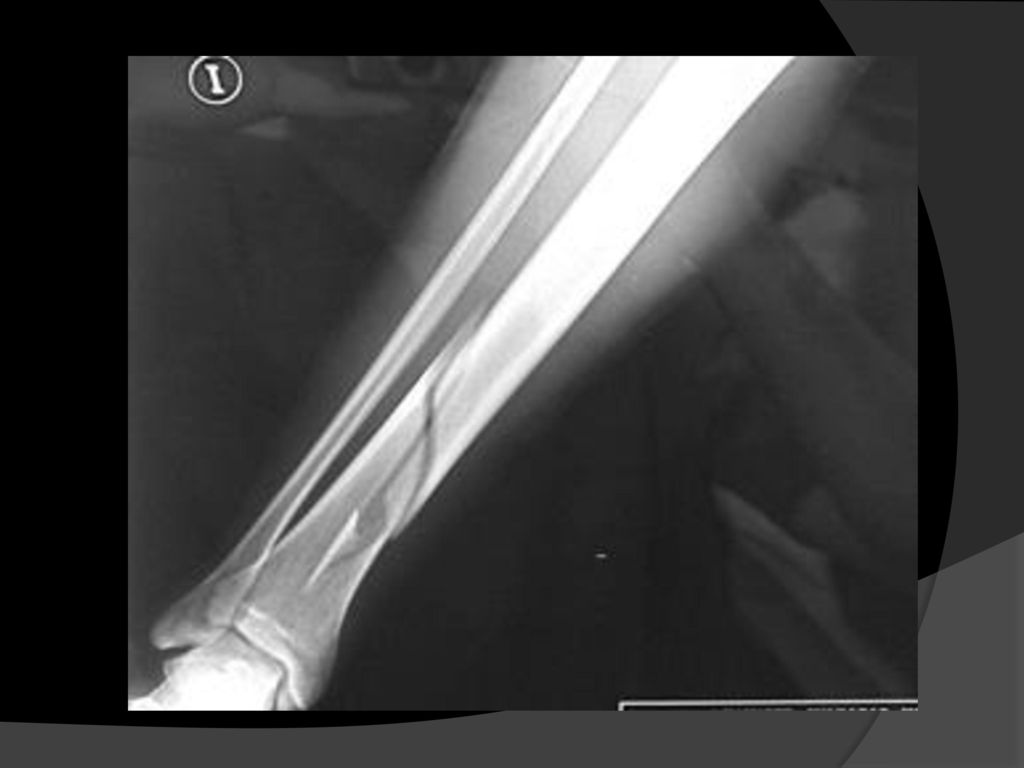

32

33

34

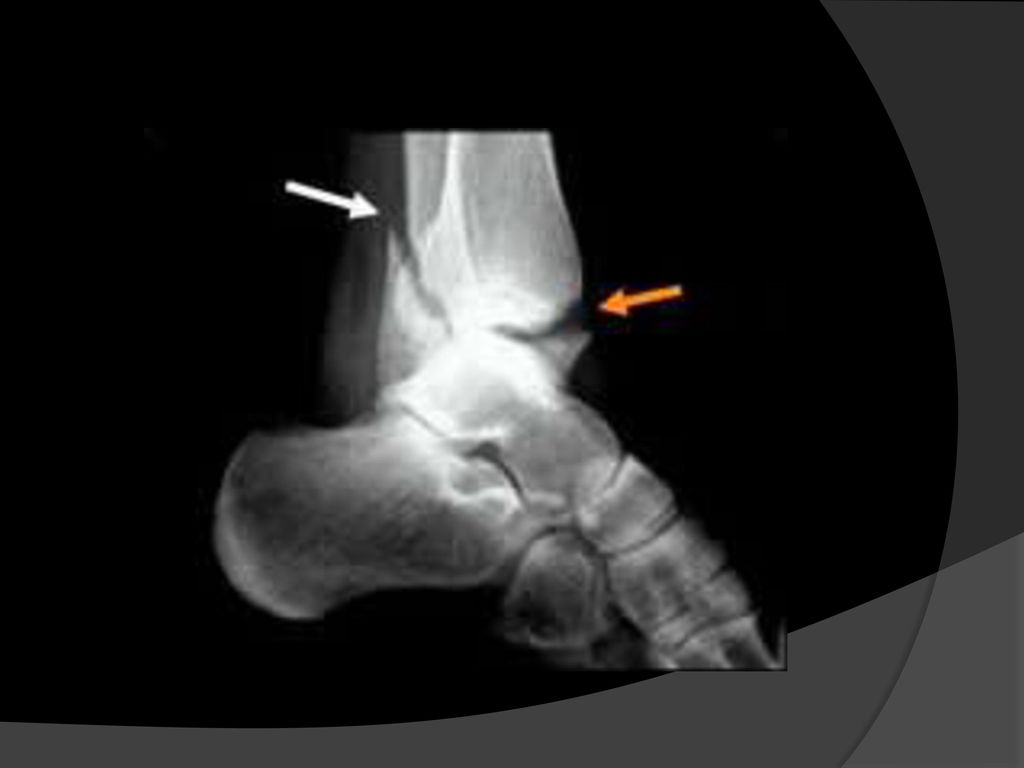

35

36

37

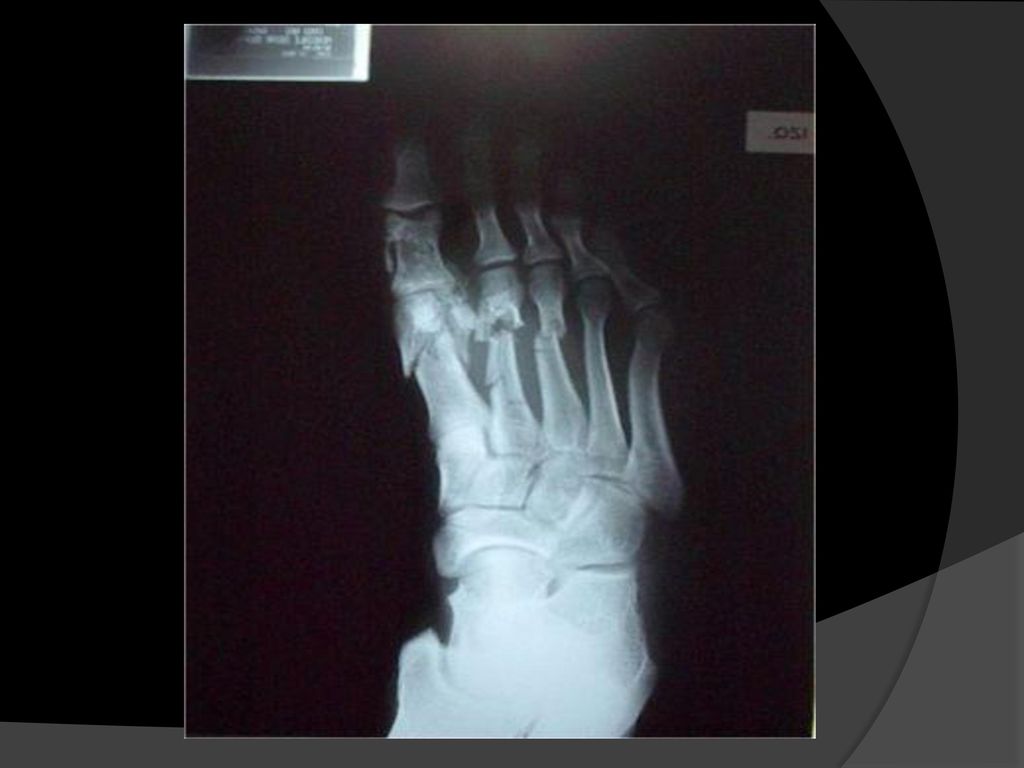

38

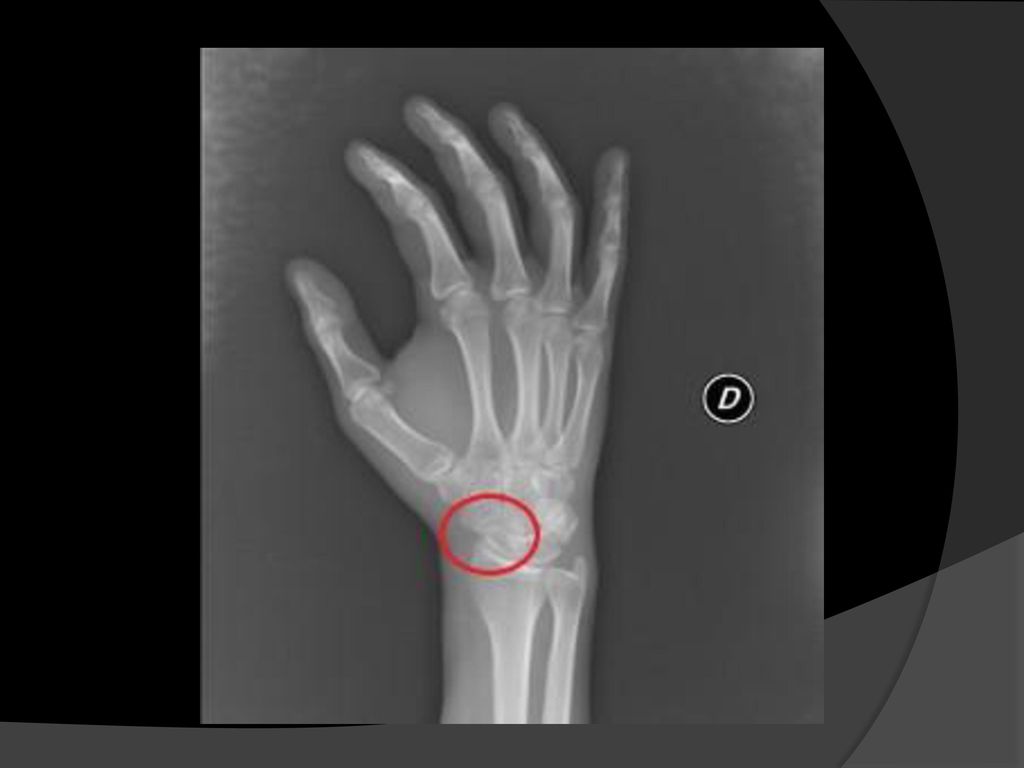

39

40

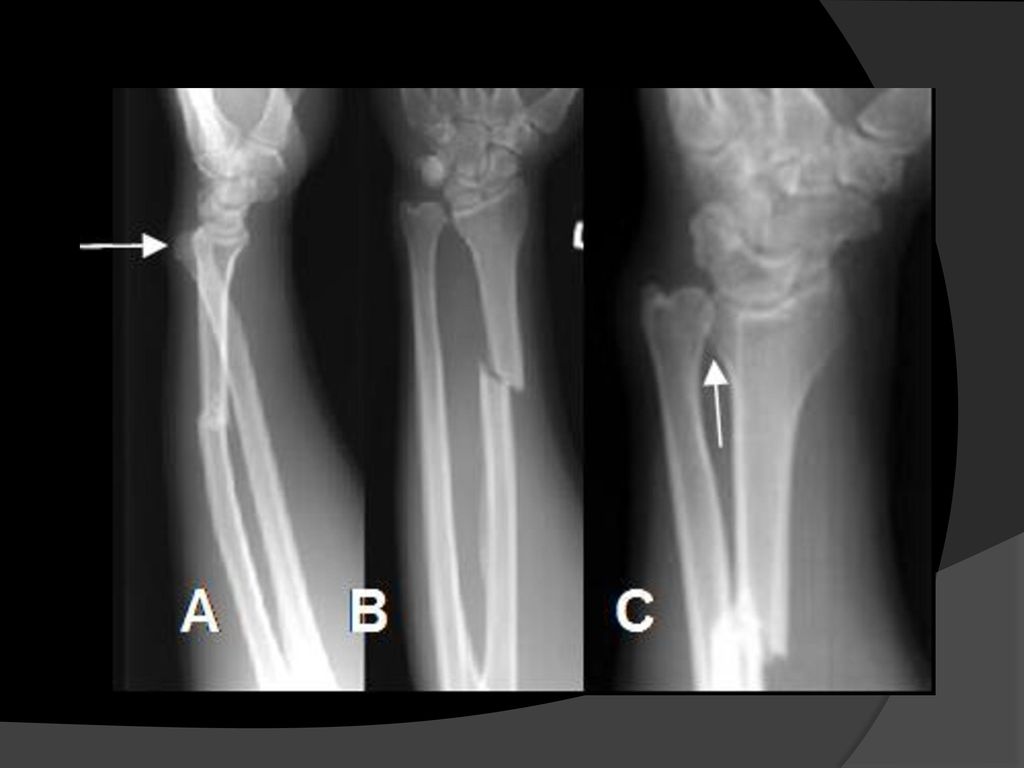

41

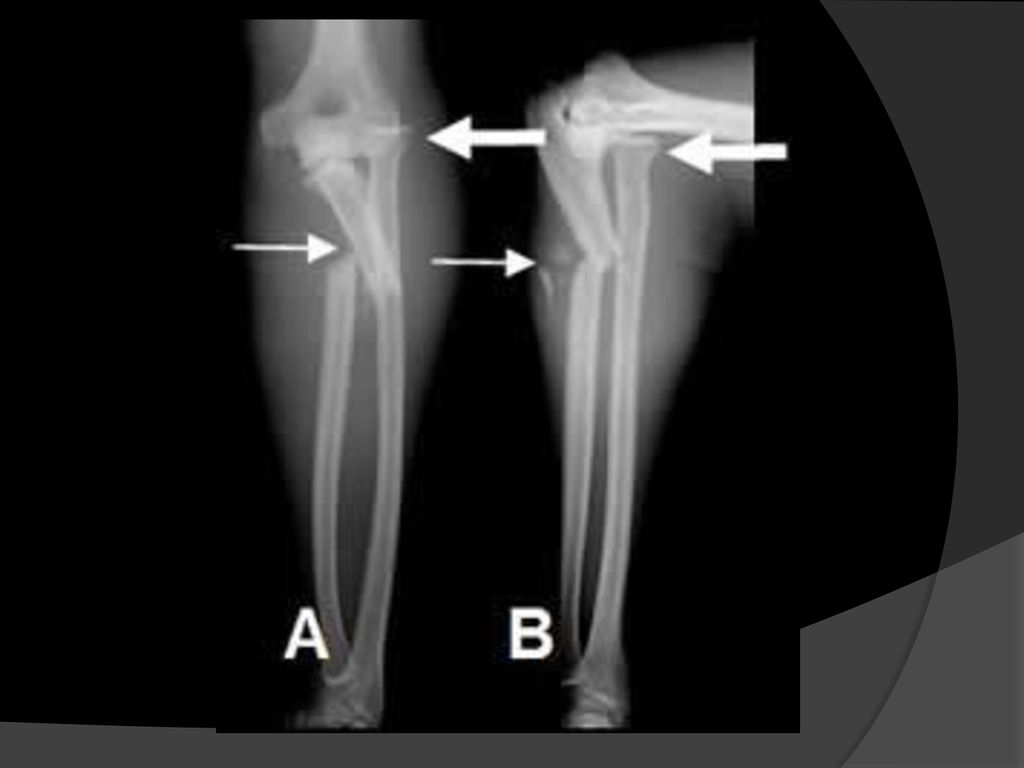

42

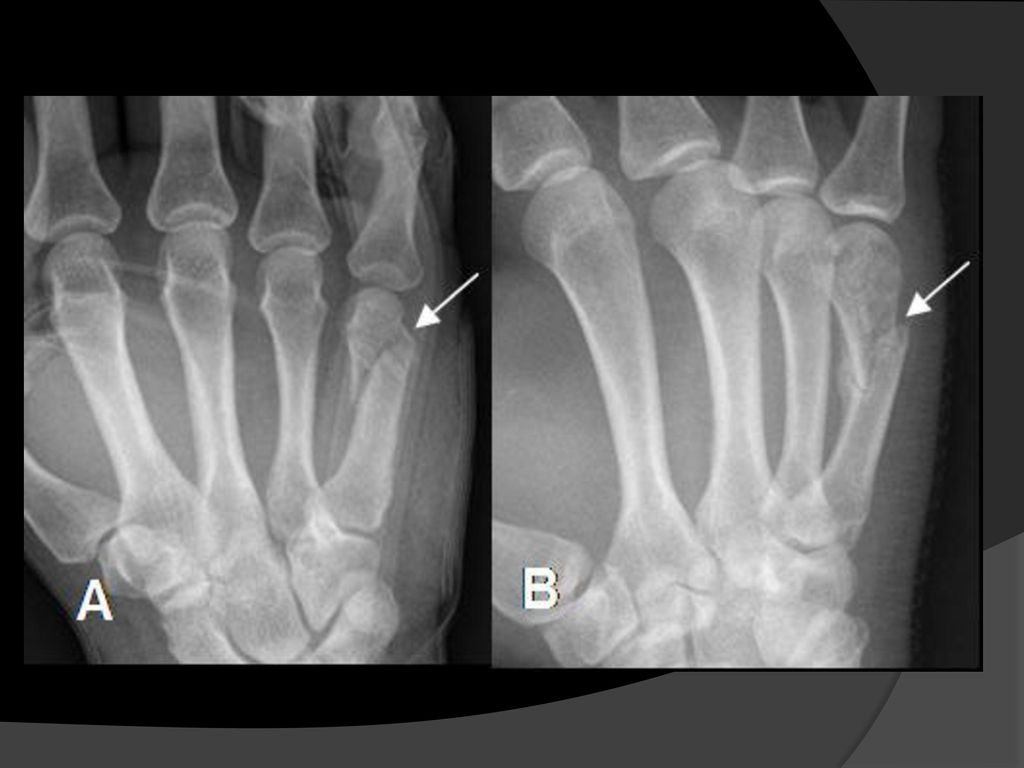

43

44 GRACIAS!
