1 LA ENERGÍA SOLAR

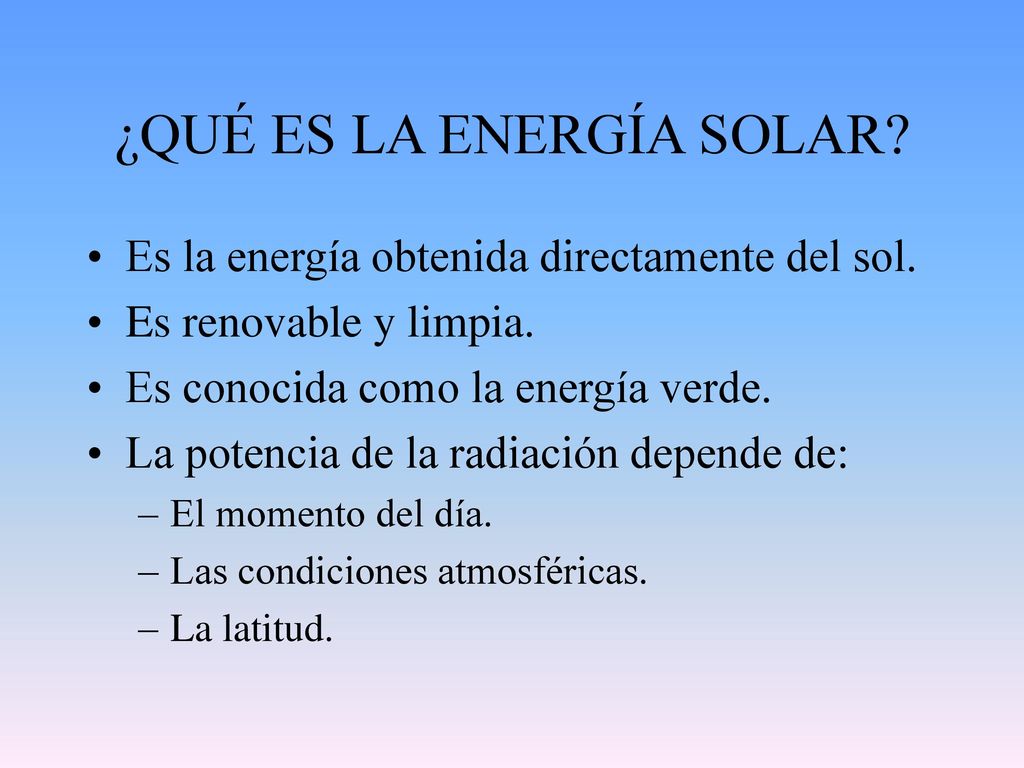

2 ¿QUÉ ES LA ENERGÍA SOLAR?
Es la energía obtenida directamente del sol. Es renovable y limpia. Es conocida como la energía verde. La potencia de la radiación depende de: El momento del día. Las condiciones atmosféricas. La latitud.

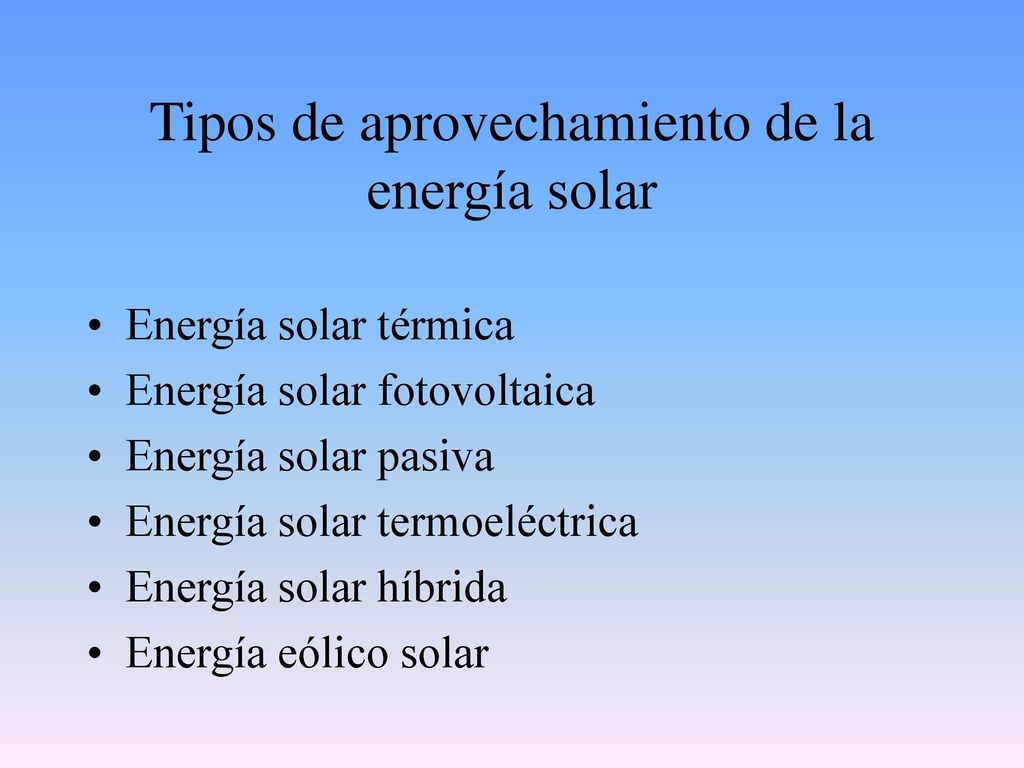

3 Tipos de aprovechamiento de la energía solar
Energía solar térmica Energía solar fotovoltaica Energía solar pasiva Energía solar termoeléctrica Energía solar híbrida Energía eólico solar

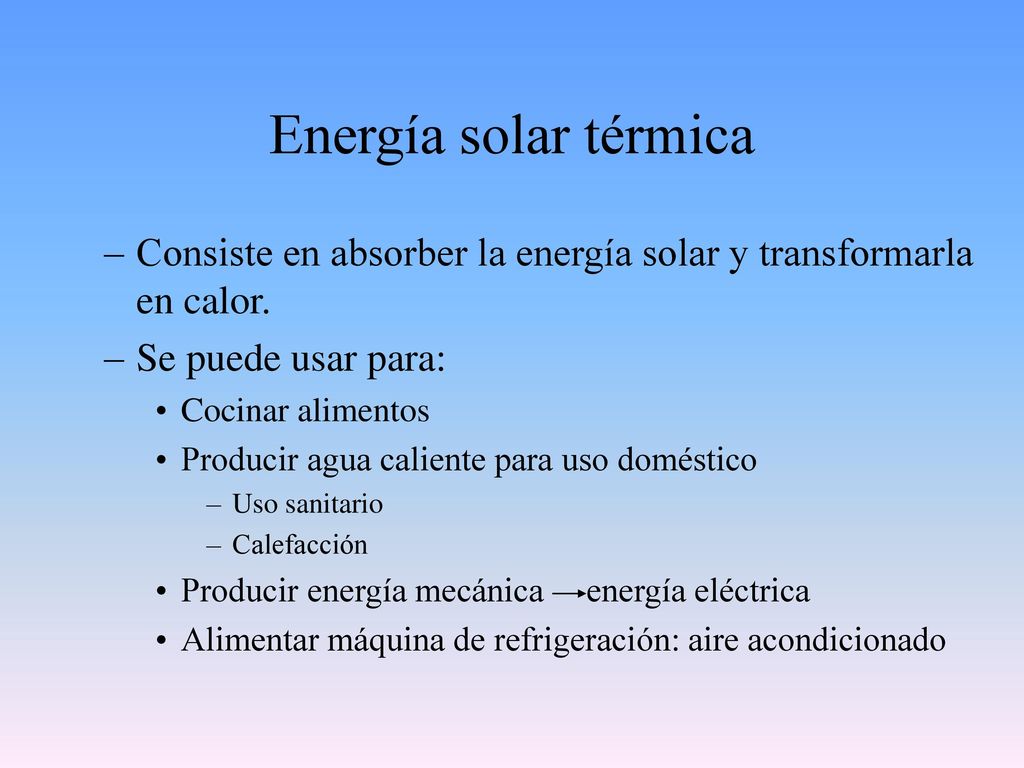

4 Energía solar térmica Consiste en absorber la energía solar y transformarla en calor. Se puede usar para: Cocinar alimentos Producir agua caliente para uso doméstico Uso sanitario Calefacción Producir energía mecánica energía eléctrica Alimentar máquina de refrigeración: aire acondicionado

5 Generación de agua caliente con una instalación de circuito cerrado

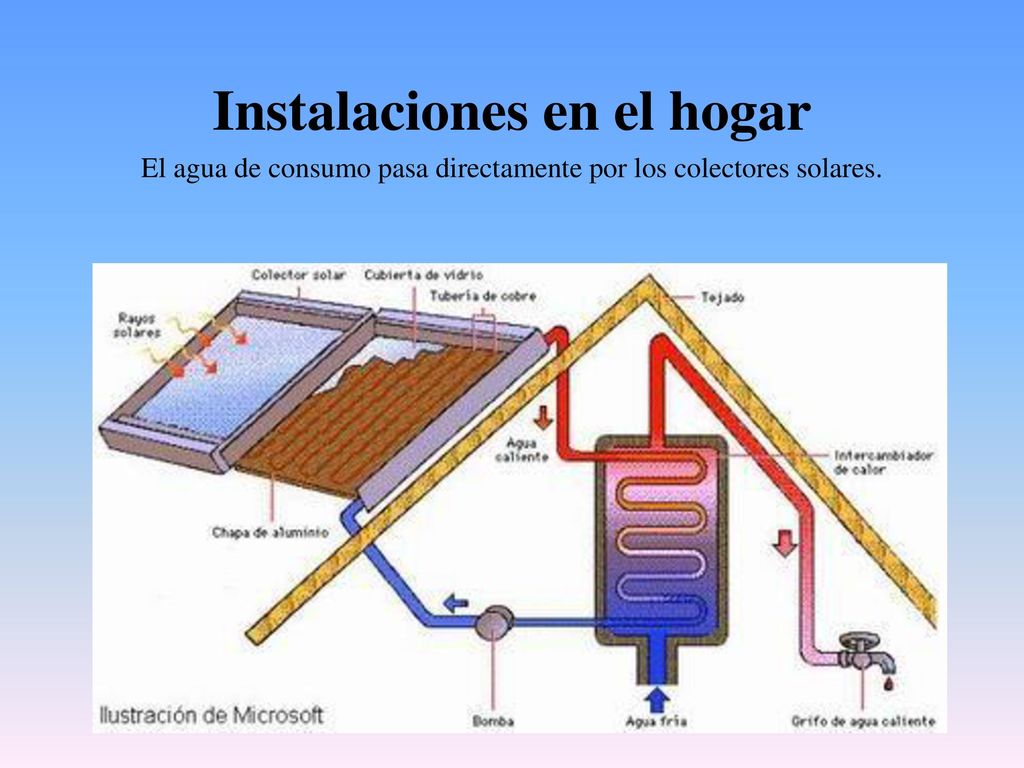

6 Instalaciones en el hogar
El agua de consumo pasa directamente por los colectores solares.

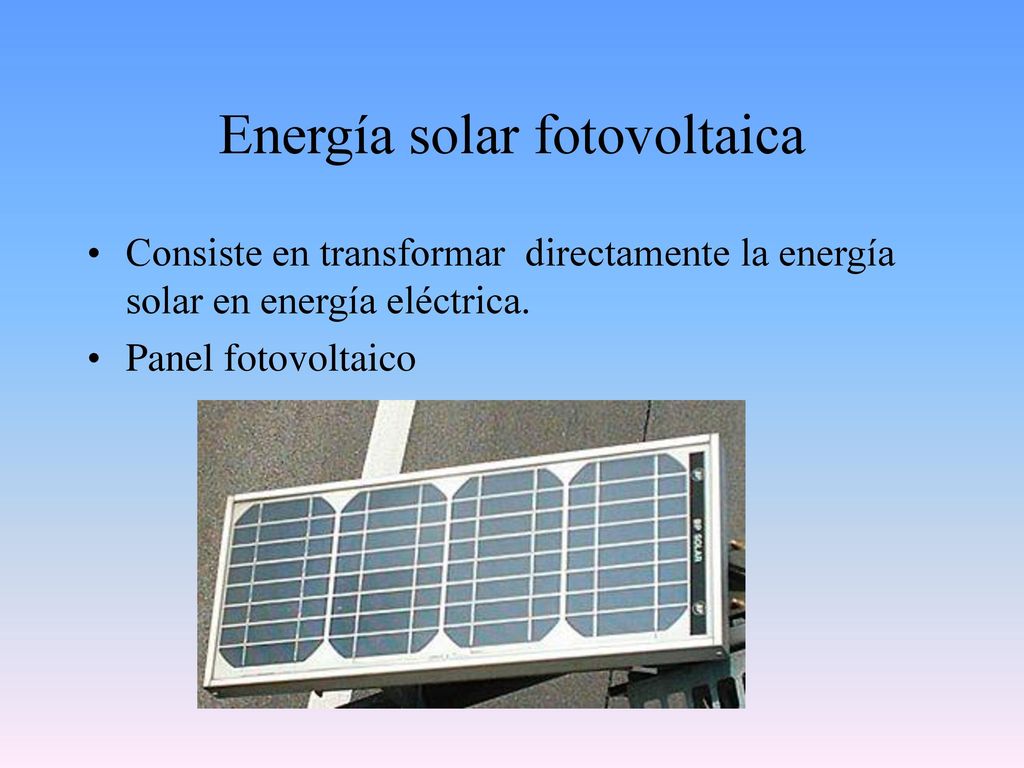

7 Energía solar fotovoltaica
Consiste en transformar directamente la energía solar en energía eléctrica. Panel fotovoltaico

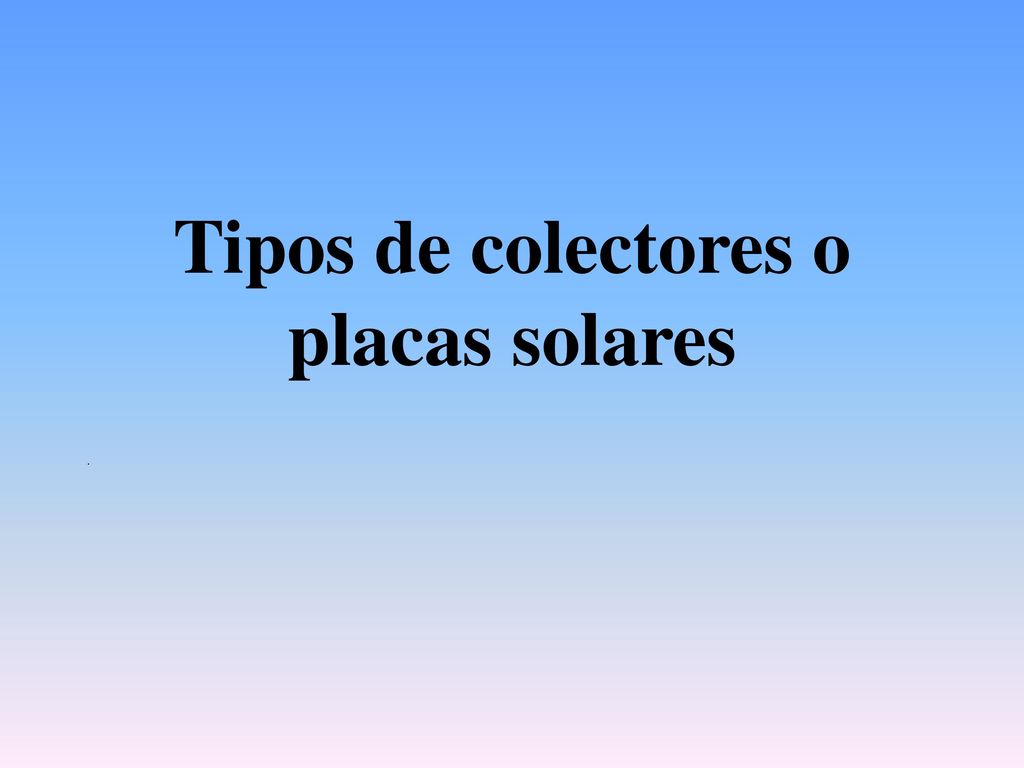

8 Tipos de colectores o placas solares
.

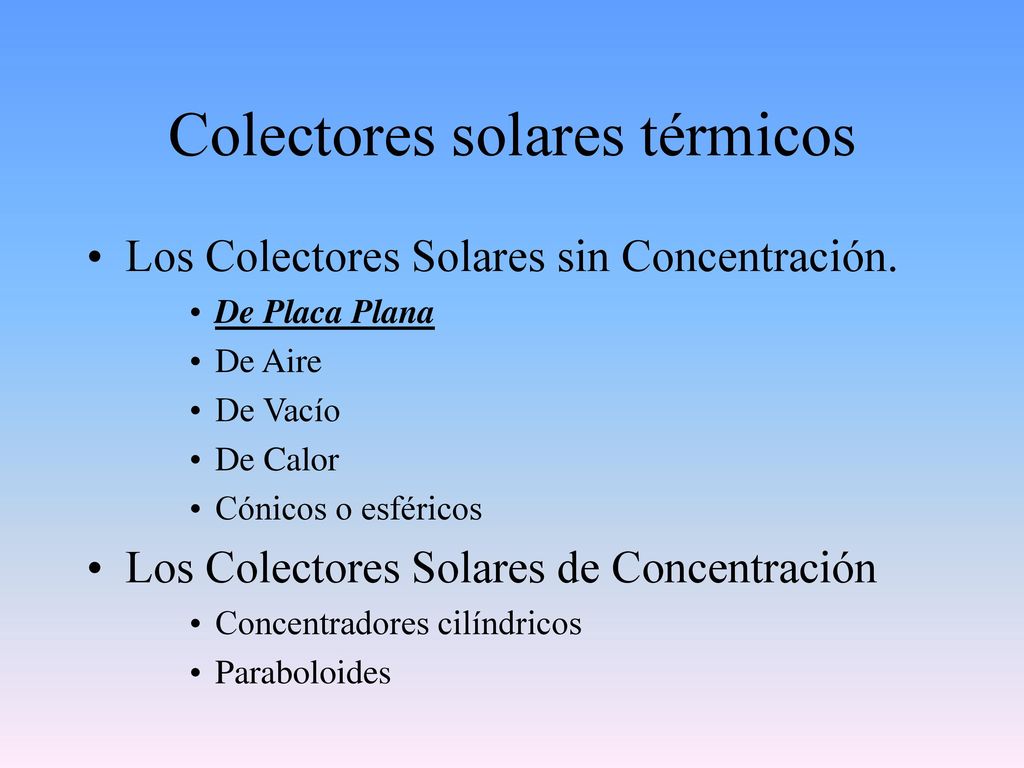

9 Colectores solares térmicos
Los Colectores Solares sin Concentración. De Placa Plana De Aire De Vacío De Calor Cónicos o esféricos Los Colectores Solares de Concentración Concentradores cilíndricos Paraboloides

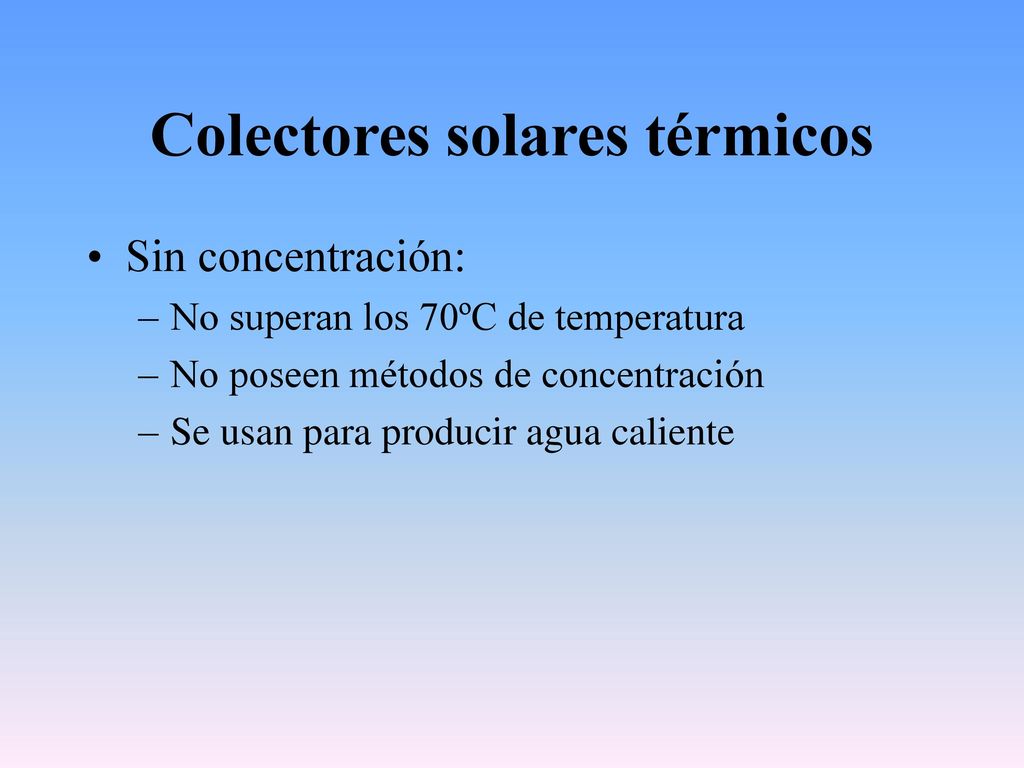

10 Colectores solares térmicos
Sin concentración: No superan los 70ºC de temperatura No poseen métodos de concentración Se usan para producir agua caliente

11 Colector solar de Placa Plana
Cubierta transparente de vidrio o plástico que aprovecha el efecto invernadero Se usan para: producir agua caliente sanitaria, climatización de piscinas Calefacción Representan alrededor del 90% de la producción de colectores.

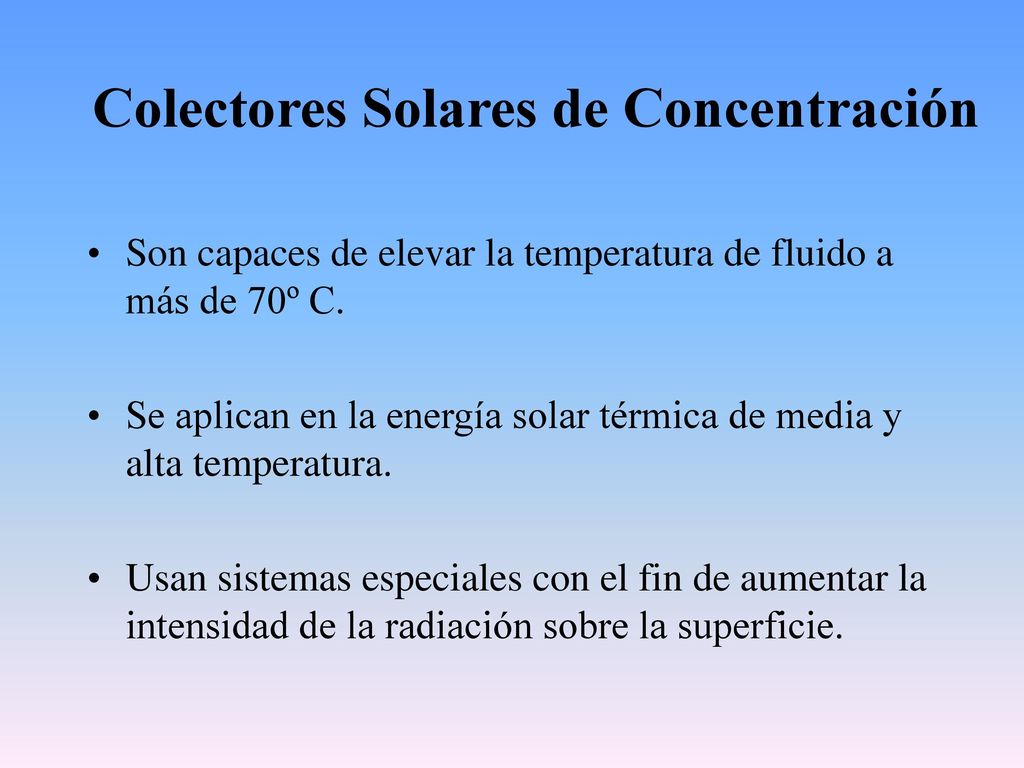

12 Colectores Solares de Concentración
Son capaces de elevar la temperatura de fluido a más de 70º C. Se aplican en la energía solar térmica de media y alta temperatura. Usan sistemas especiales con el fin de aumentar la intensidad de la radiación sobre la superficie.

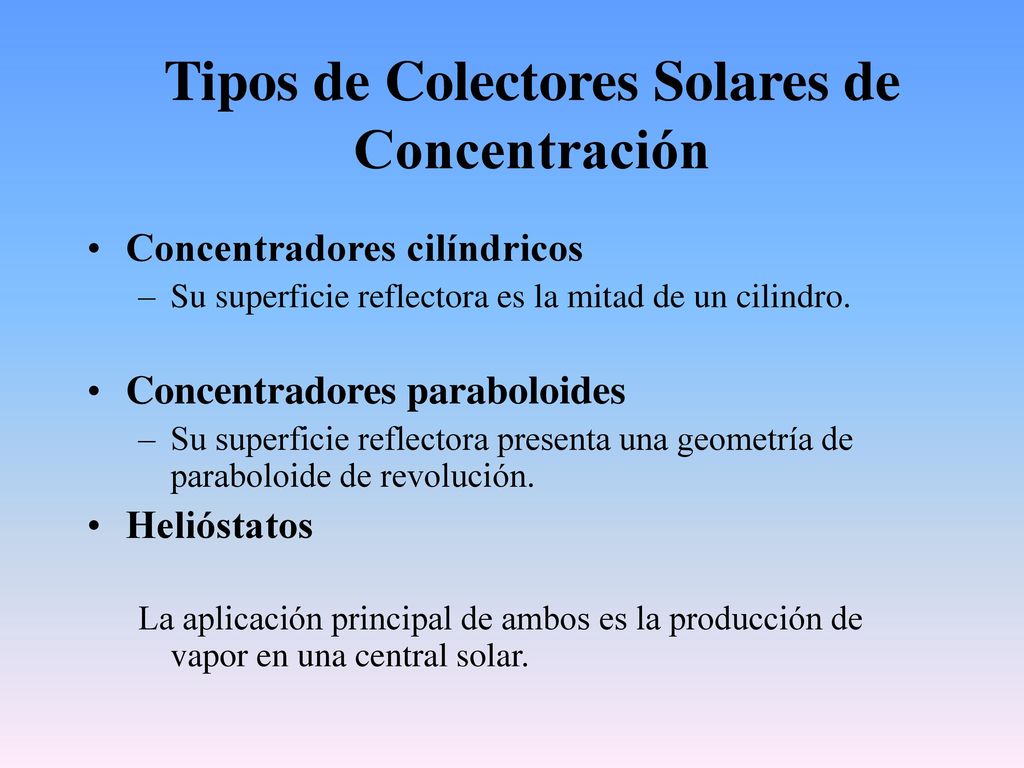

13 Tipos de Colectores Solares de Concentración
Concentradores cilíndricos Su superficie reflectora es la mitad de un cilindro. Concentradores paraboloides Su superficie reflectora presenta una geometría de paraboloide de revolución. Helióstatos La aplicación principal de ambos es la producción de vapor en una central solar.

14 Colector solar parabólico
Superficie captadora muy reducida. Fabricado con materiales más sofisticados y caros. Permite una mejor absorción de la energía solar. Capaces de proporcionar temperaturas de hasta 300º C.

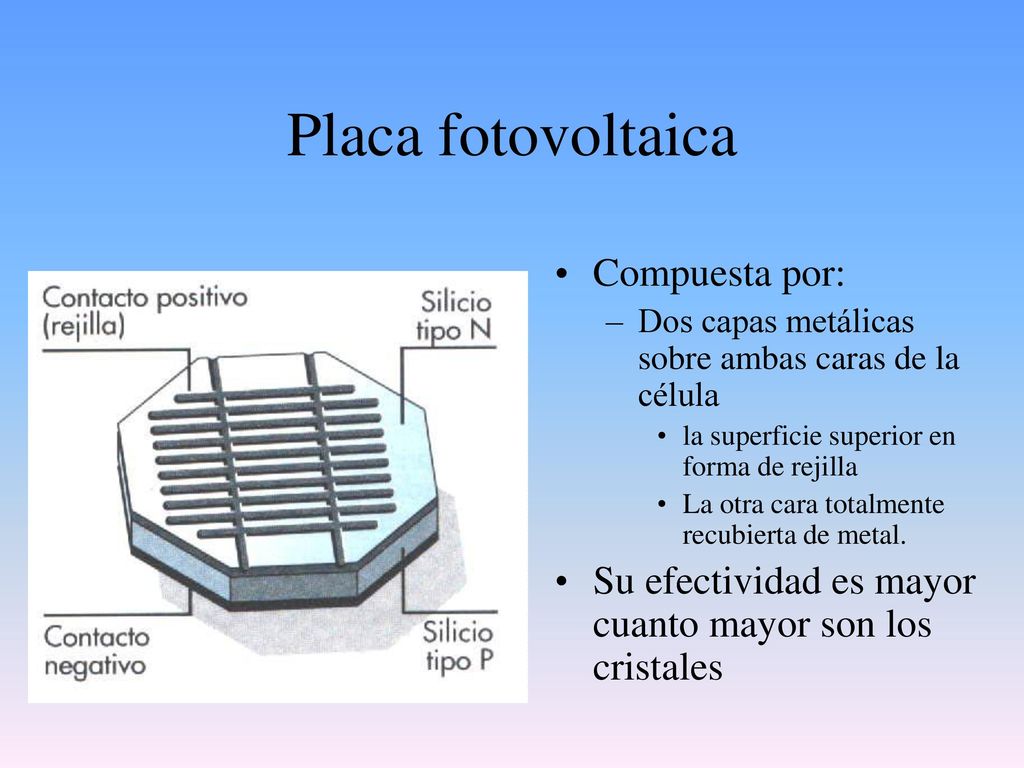

15 Placa fotovoltaica Compuesta por:
Dos capas metálicas sobre ambas caras de la célula la superficie superior en forma de rejilla La otra cara totalmente recubierta de metal. Su efectividad es mayor cuanto mayor son los cristales

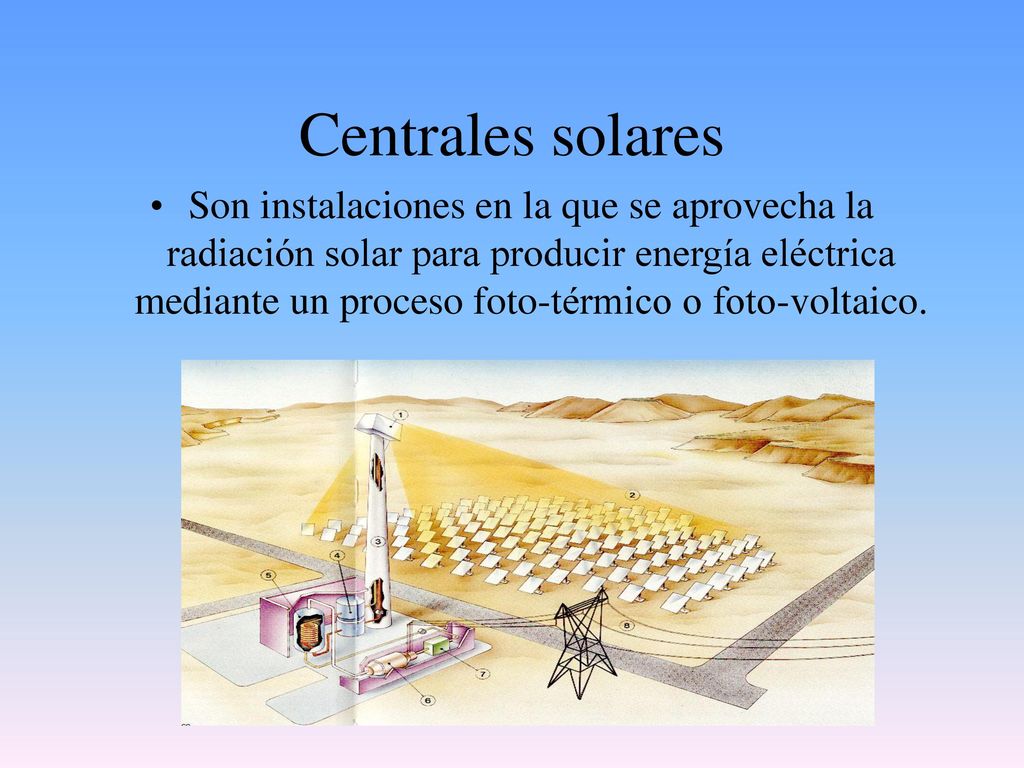

16 Centrales solares Son instalaciones en la que se aprovecha la radiación solar para producir energía eléctrica mediante un proceso foto-térmico o foto-voltaico.

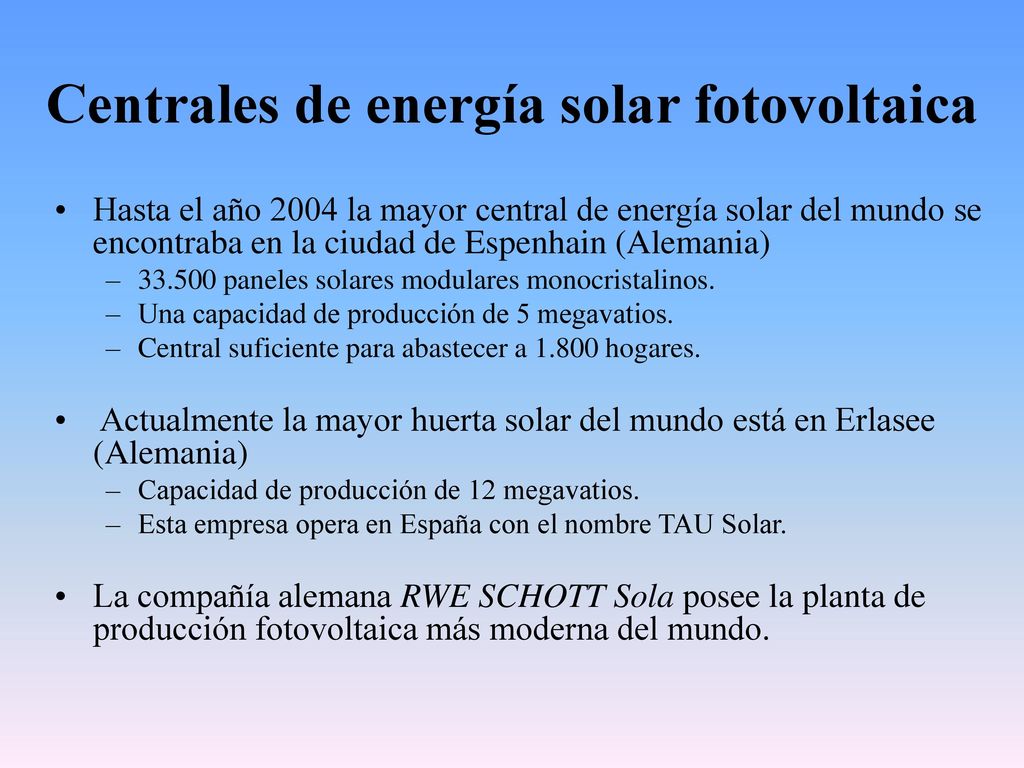

17 Centrales de energía solar fotovoltaica
Hasta el año 2004 la mayor central de energía solar del mundo se encontraba en la ciudad de Espenhain (Alemania) paneles solares modulares monocristalinos. Una capacidad de producción de 5 megavatios. Central suficiente para abastecer a hogares. Actualmente la mayor huerta solar del mundo está en Erlasee (Alemania) Capacidad de producción de 12 megavatios. Esta empresa opera en España con el nombre TAU Solar. La compañía alemana RWE SCHOTT Sola posee la planta de producción fotovoltaica más moderna del mundo.

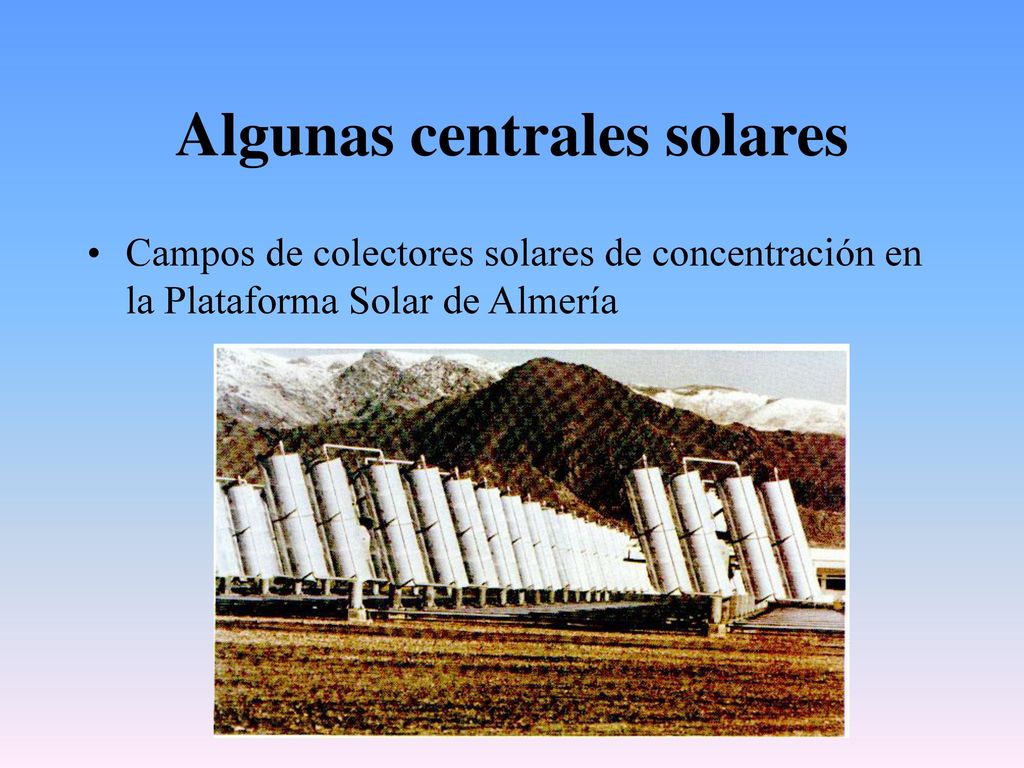

18 Algunas centrales solares
Campos de colectores solares de concentración en la Plataforma Solar de Almería

19 Plataforma Solar de Almería
Plataforma Solar de Almería, con las centrales DCS (colectores cilíndricos-parabólicos) y CRS (tipo torre central), al fondo la CESA-1, también de torre central

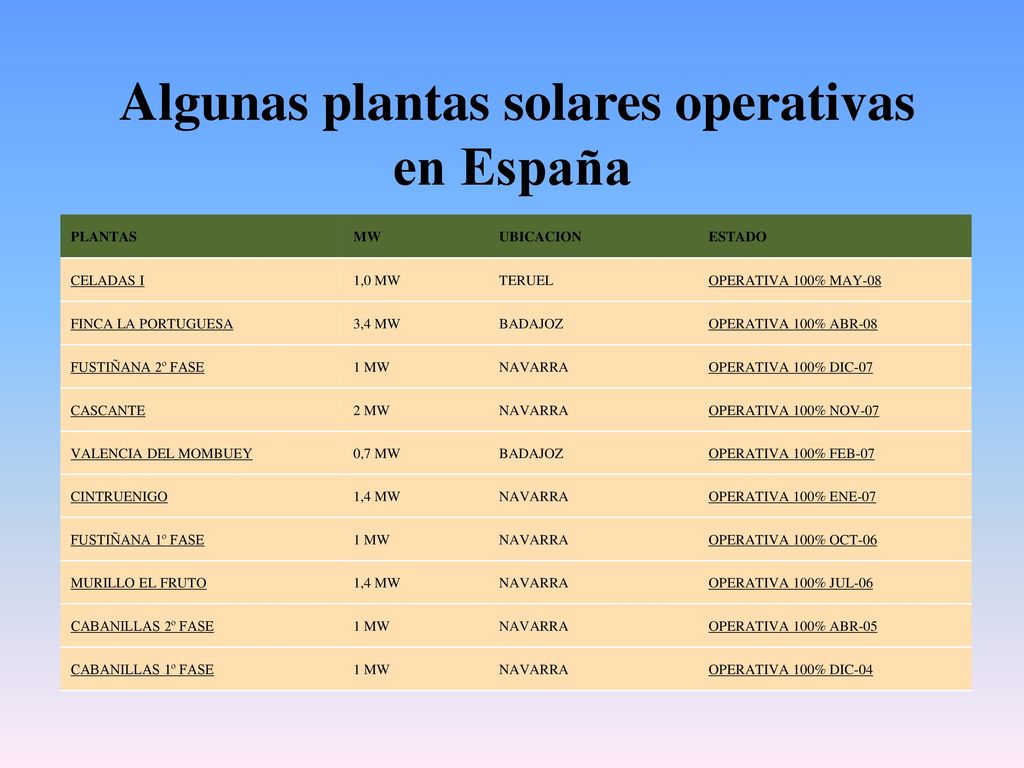

20 Algunas plantas solares operativas en España
MW UBICACION ESTADO CELADAS I 1,0 MW TERUEL OPERATIVA 100% MAY-08 FINCA LA PORTUGUESA 3,4 MW BADAJOZ OPERATIVA 100% ABR-08 FUSTIÑANA 2º FASE 1 MW NAVARRA OPERATIVA 100% DIC-07 CASCANTE 2 MW OPERATIVA 100% NOV-07 VALENCIA DEL MOMBUEY 0,7 MW OPERATIVA 100% FEB-07 CINTRUENIGO 1,4 MW OPERATIVA 100% ENE-07 FUSTIÑANA 1º FASE OPERATIVA 100% OCT-06 MURILLO EL FRUTO OPERATIVA 100% JUL-06 CABANILLAS 2º FASE OPERATIVA 100% ABR-05 CABANILLAS 1º FASE OPERATIVA 100% DIC-04

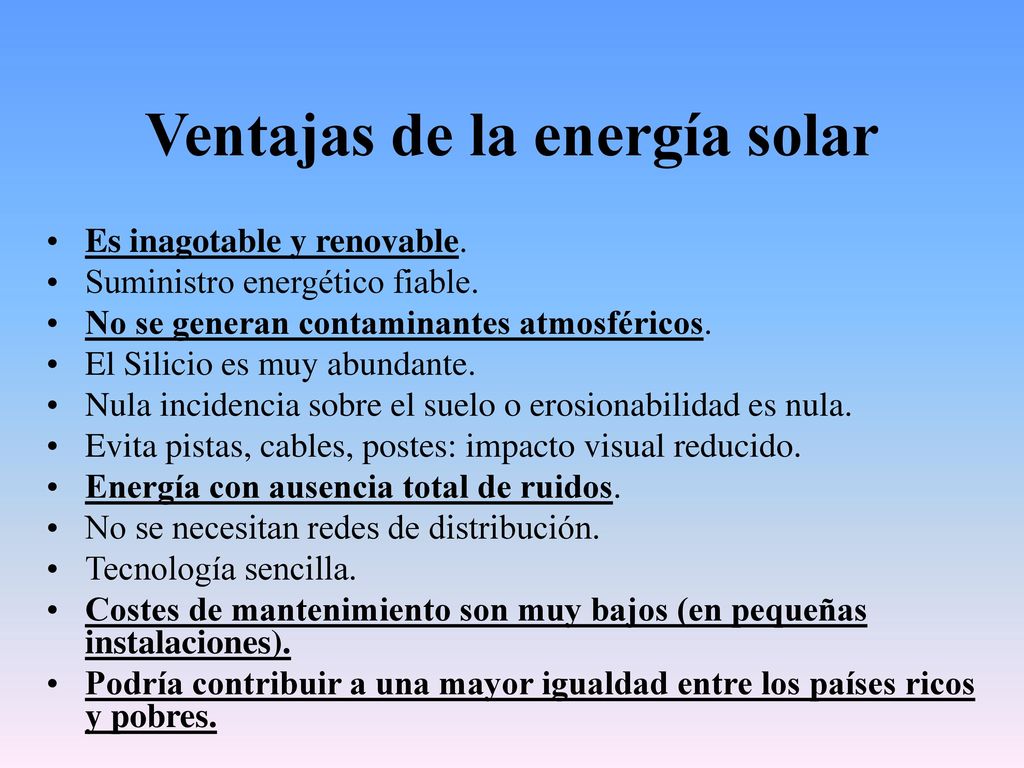

21 Ventajas de la energía solar
Es inagotable y renovable. Suministro energético fiable. No se generan contaminantes atmosféricos. El Silicio es muy abundante. Nula incidencia sobre el suelo o erosionabilidad es nula. Evita pistas, cables, postes: impacto visual reducido. Energía con ausencia total de ruidos. No se necesitan redes de distribución. Tecnología sencilla. Costes de mantenimiento son muy bajos (en pequeñas instalaciones). Podría contribuir a una mayor igualdad entre los países ricos y pobres.

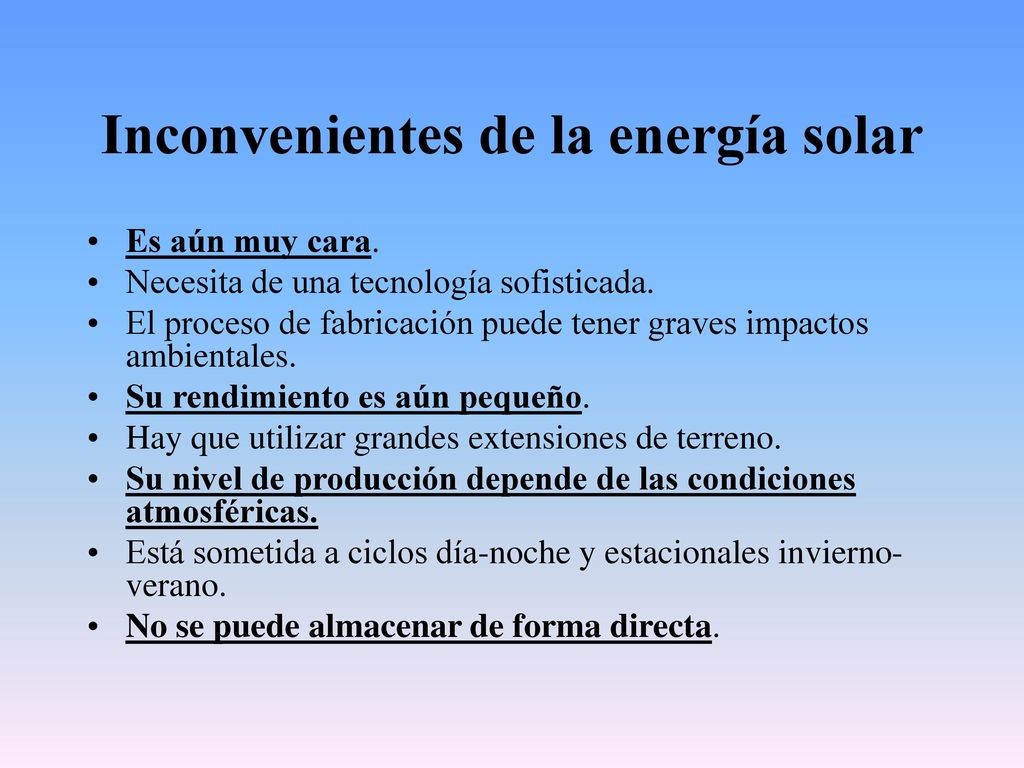

22 Inconvenientes de la energía solar
Es aún muy cara. Necesita de una tecnología sofisticada. El proceso de fabricación puede tener graves impactos ambientales. Su rendimiento es aún pequeño. Hay que utilizar grandes extensiones de terreno. Su nivel de producción depende de las condiciones atmosféricas. Está sometida a ciclos día-noche y estacionales invierno-verano. No se puede almacenar de forma directa.

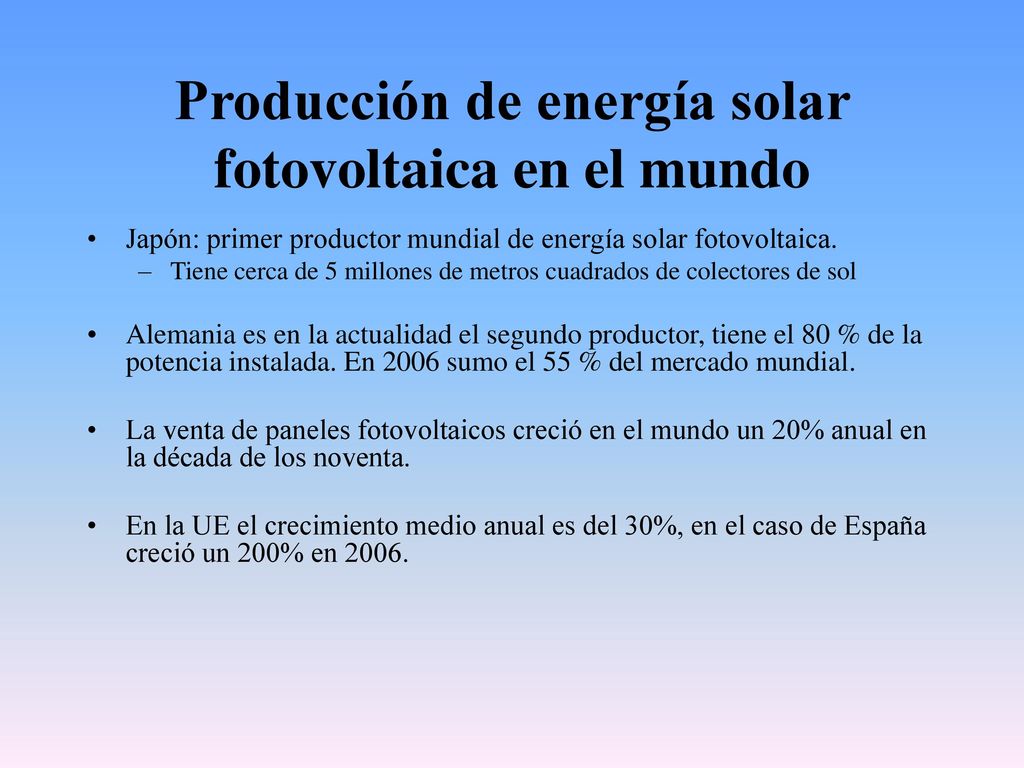

23 Producción de energía solar fotovoltaica en el mundo
Japón: primer productor mundial de energía solar fotovoltaica. Tiene cerca de 5 millones de metros cuadrados de colectores de sol Alemania es en la actualidad el segundo productor, tiene el 80 % de la potencia instalada. En 2006 sumo el 55 % del mercado mundial. La venta de paneles fotovoltaicos creció en el mundo un 20% anual en la década de los noventa. En la UE el crecimiento medio anual es del 30%, en el caso de España creció un 200% en 2006.

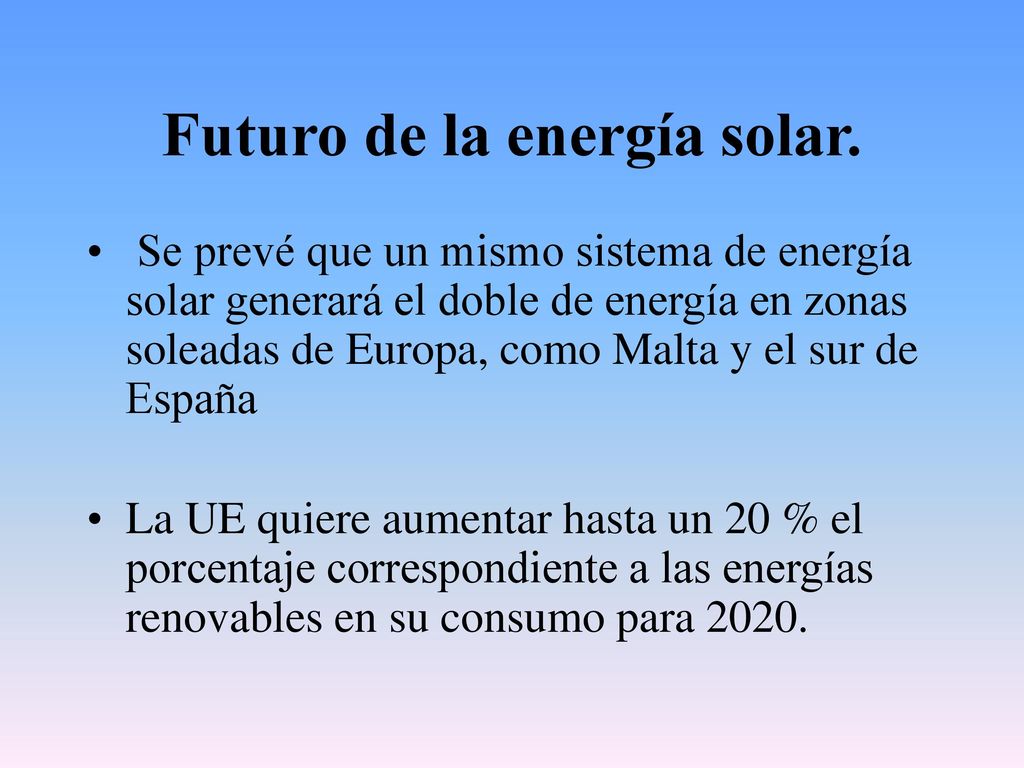

24 Futuro de la energía solar.
Se prevé que un mismo sistema de energía solar generará el doble de energía en zonas soleadas de Europa, como Malta y el sur de España La UE quiere aumentar hasta un 20 % el porcentaje correspondiente a las energías renovables en su consumo para 2020.

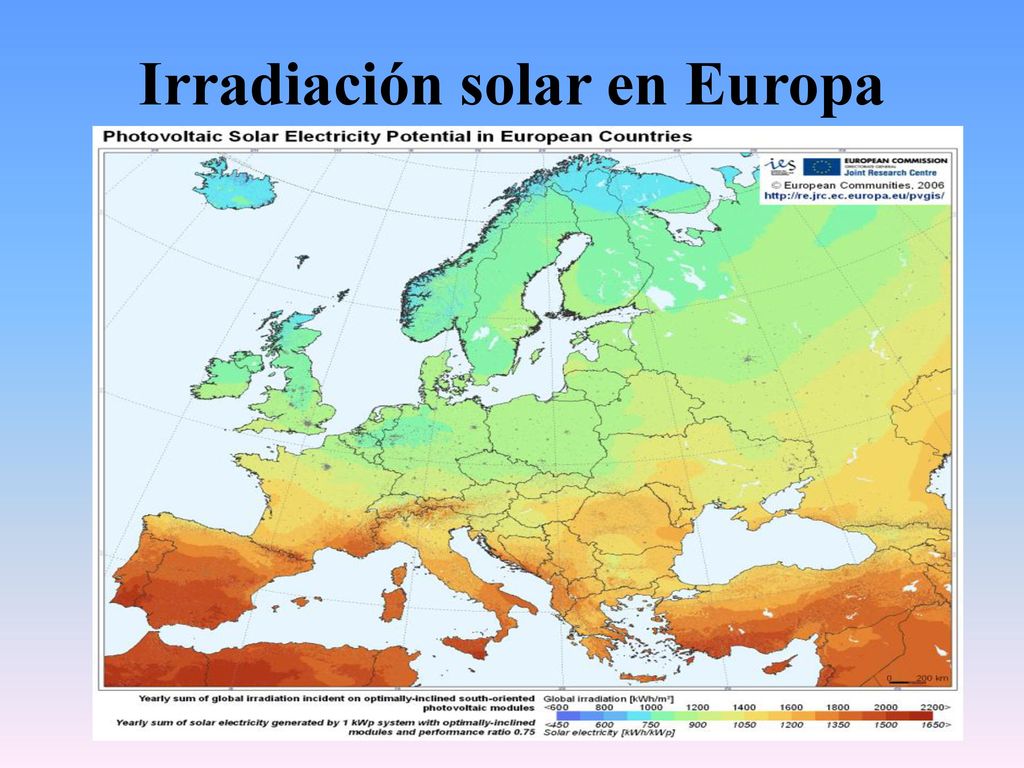

25 Irradiación solar en Europa

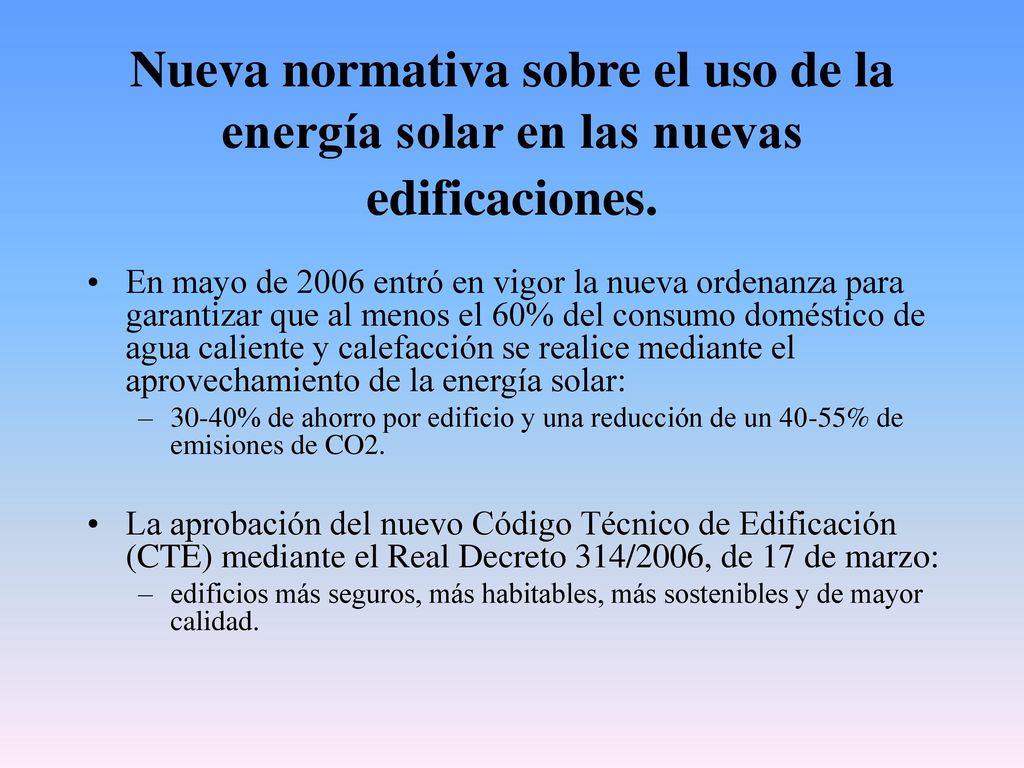

26 Nueva normativa sobre el uso de la energía solar en las nuevas edificaciones.
En mayo de 2006 entró en vigor la nueva ordenanza para garantizar que al menos el 60% del consumo doméstico de agua caliente y calefacción se realice mediante el aprovechamiento de la energía solar: 30-40% de ahorro por edificio y una reducción de un 40-55% de emisiones de CO2. La aprobación del nuevo Código Técnico de Edificación (CTE) mediante el Real Decreto 314/2006, de 17 de marzo: edificios más seguros, más habitables, más sostenibles y de mayor calidad.

27 Conclusión SI APRENDIÉSEMOS A UTILIZAR DE FORMA RACIONAL LA
ENERGÍA CONTENIDA EN LA LUZ QUE NOS LLEGA CONTINUAMENTE DESDE EL SOL, SERÍAMOS CAPACES DE CUBRIR CON ELLA TODAS NUESTRAS NECESIDADES.
