EMERGENCY WARNING BRODCASTING SYSTEM

Presentación del tema: "EMERGENCY WARNING BRODCASTING SYSTEM"— Transcripción de la presentación:

1 EMERGENCY WARNING BRODCASTING SYSTEM
Instituto Nacional de Radio y Televisión del Perú EMERGENCY WARNING BRODCASTING SYSTEM “EWBS” Ing. Azarías Espinoza Lozano

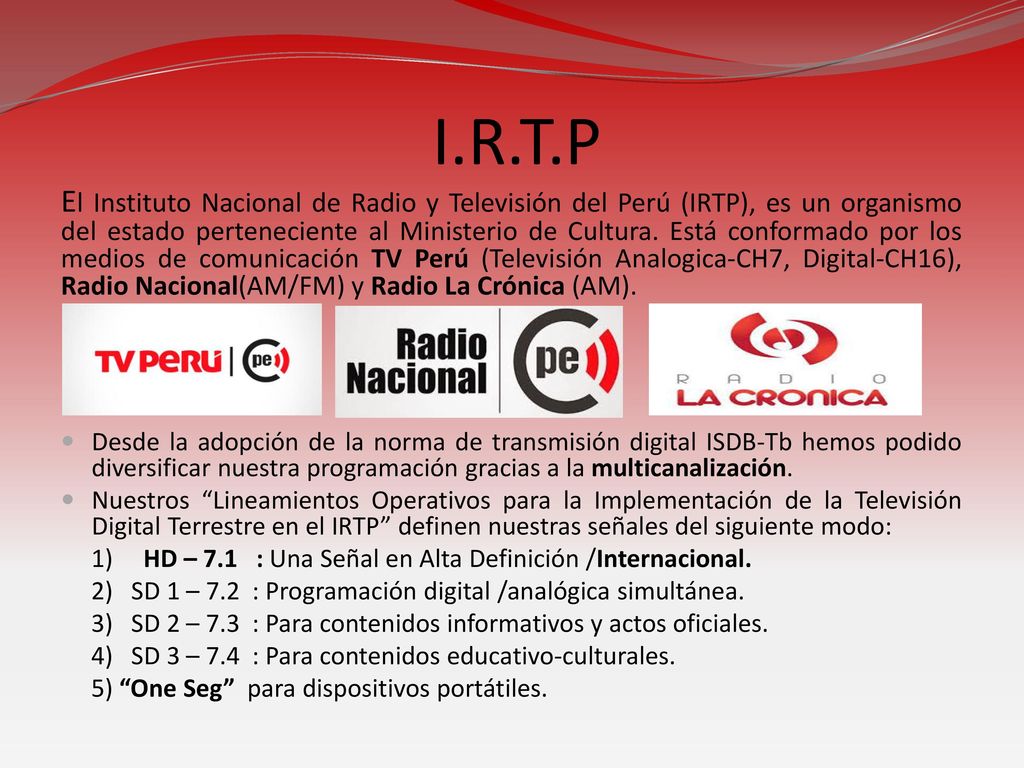

2 I.R.T.P El Instituto Nacional de Radio y Televisión del Perú (IRTP), es un organismo del estado perteneciente al Ministerio de Cultura. Está conformado por los medios de comunicación TV Perú (Televisión Analogica-CH7, Digital-CH16), Radio Nacional(AM/FM) y Radio La Crónica (AM). Desde la adopción de la norma de transmisión digital ISDB-Tb hemos podido diversificar nuestra programación gracias a la multicanalización. Nuestros “Lineamientos Operativos para la Implementación de la Televisión Digital Terrestre en el IRTP” definen nuestras señales del siguiente modo: 1) HD – : Una Señal en Alta Definición /Internacional. 2) SD 1 – 7.2 : Programación digital /analógica simultánea. 3) SD 2 – 7.3 : Para contenidos informativos y actos oficiales. 4) SD 3 – 7.4 : Para contenidos educativo-culturales. 5) “One Seg” para dispositivos portátiles.

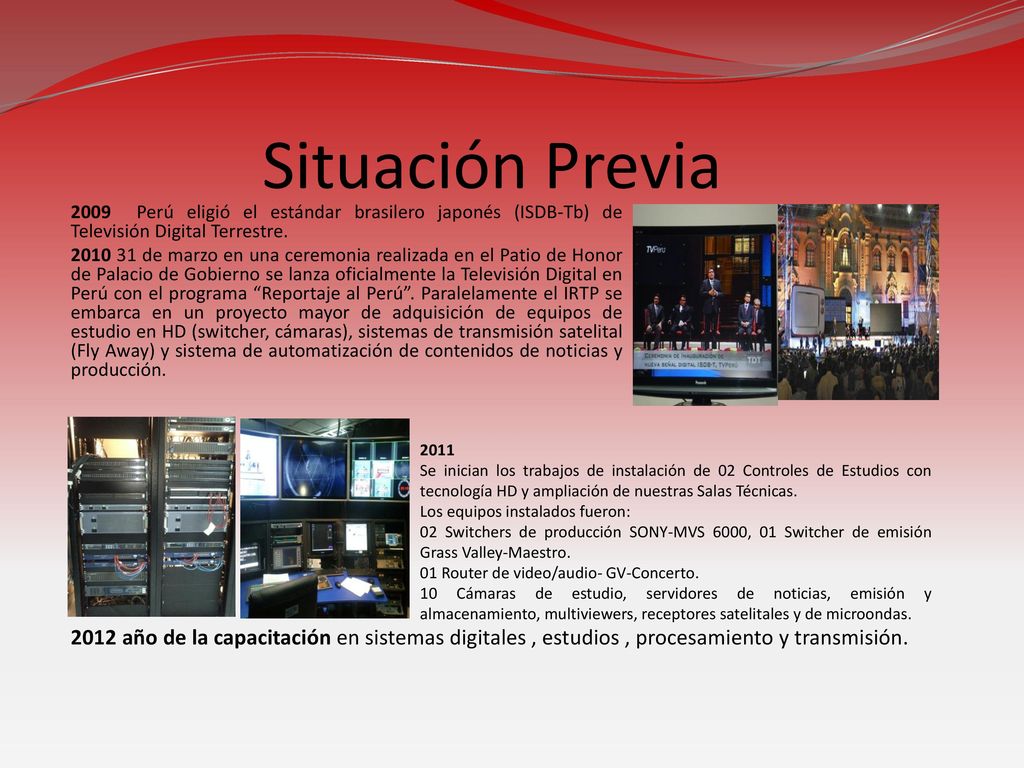

3 Situación Previa 2009 Perú eligió el estándar brasilero japonés (ISDB-Tb) de Televisión Digital Terrestre de marzo en una ceremonia realizada en el Patio de Honor de Palacio de Gobierno se lanza oficialmente la Televisión Digital en Perú con el programa “Reportaje al Perú”. Paralelamente el IRTP se embarca en un proyecto mayor de adquisición de equipos de estudio en HD (switcher, cámaras), sistemas de transmisión satelital (Fly Away) y sistema de automatización de contenidos de noticias y producción. 2011 Se inician los trabajos de instalación de 02 Controles de Estudios con tecnología HD y ampliación de nuestras Salas Técnicas. Los equipos instalados fueron: 02 Switchers de producción SONY-MVS 6000, 01 Switcher de emisión Grass Valley-Maestro. 01 Router de video/audio- GV-Concerto. 10 Cámaras de estudio, servidores de noticias, emisión y almacenamiento, multiviewers, receptores satelitales y de microondas. 2012 año de la capacitación en sistemas digitales , estudios , procesamiento y transmisión.

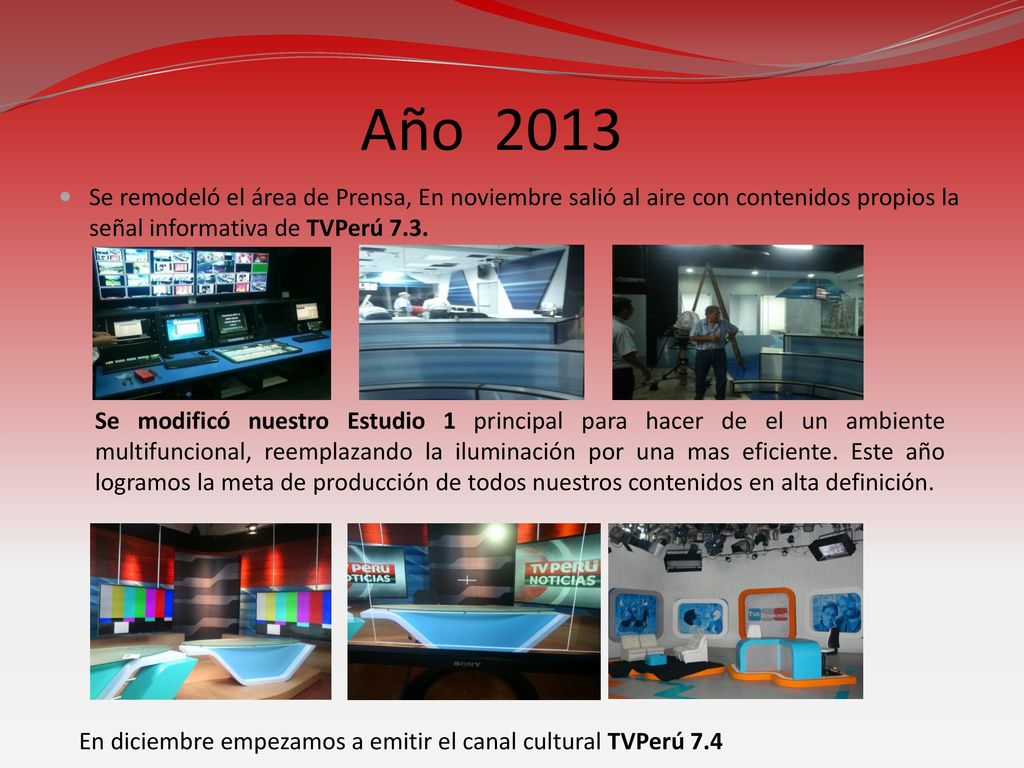

4 Año 2013 Se remodeló el área de Prensa, En noviembre salió al aire con contenidos propios la señal informativa de TVPerú 7.3. Se modificó nuestro Estudio 1 principal para hacer de el un ambiente multifuncional, reemplazando la iluminación por una mas eficiente. Este año logramos la meta de producción de todos nuestros contenidos en alta definición. Control de estudio y master control. En diciembre empezamos a emitir el canal cultural TVPerú 7.4

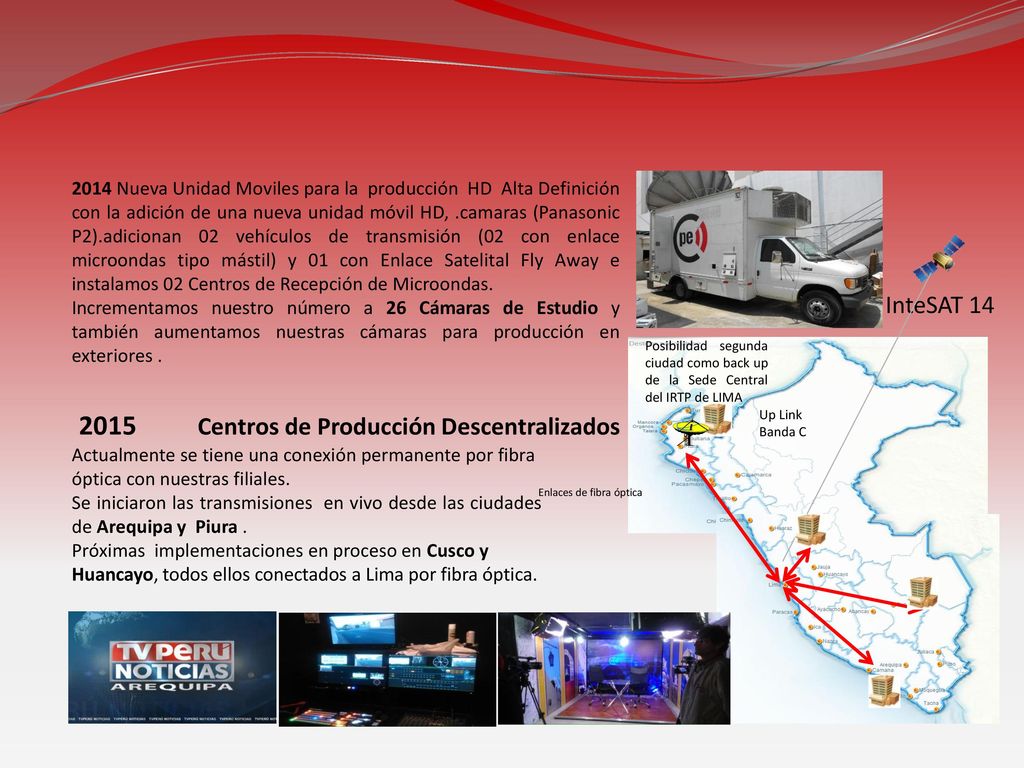

5 Centros de Producción Descentralizados
2014 Nueva Unidad Moviles para la producción HD Alta Definición con la adición de una nueva unidad móvil HD, .camaras (Panasonic P2).adicionan 02 vehículos de transmisión (02 con enlace microondas tipo mástil) y 01 con Enlace Satelital Fly Away e instalamos 02 Centros de Recepción de Microondas. Incrementamos nuestro número a 26 Cámaras de Estudio y también aumentamos nuestras cámaras para producción en exteriores . InteSAT 14 Posibilidad segunda ciudad como back up de la Sede Central del IRTP de LIMA 2015 Centros de Producción Descentralizados Up Link Banda C Actualmente se tiene una conexión permanente por fibra óptica con nuestras filiales. Se iniciaron las transmisiones en vivo desde las ciudades de Arequipa y Piura . Próximas implementaciones en proceso en Cusco y Huancayo, todos ellos conectados a Lima por fibra óptica. Enlaces de fibra óptica

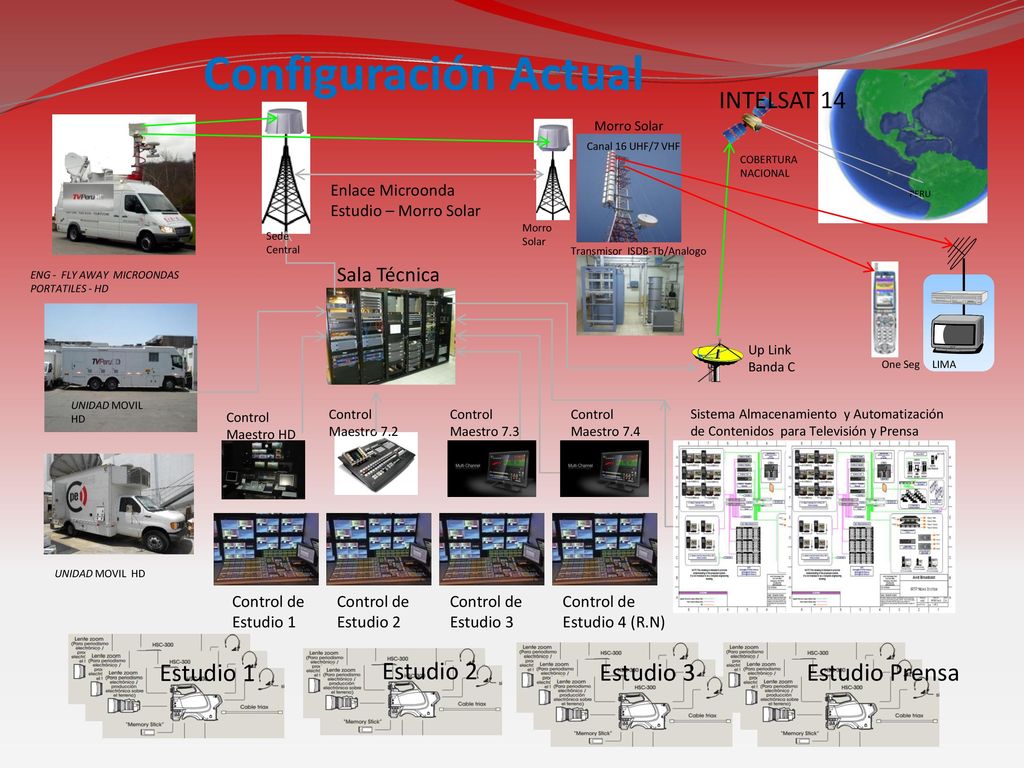

6 Configuración Actual INTELSAT 14 Estudio 1 Estudio 2 Estudio 3
Morro Solar Canal 16 UHF/7 VHF COBERTURA NACIONAL Enlace Microonda Estudio – Morro Solar PERU Morro Solar Sede Central Transmisor ISDB-Tb/Analogo Sala Técnica HD/SD - SDI ENG - FLY AWAY MICROONDAS PORTATILES - HD Up Link Banda C One Seg LIMA UNIDAD MOVIL HD Control Maestro HD Control Maestro 7.2 Control Maestro 7.3 Control Maestro 7.4 Sistema Almacenamiento y Automatización de Contenidos para Televisión y Prensa UNIDAD MOVIL HD Control de Estudio 1 Control de Estudio 2 Control de Estudio 3 Control de Estudio 4 (R.N) Estudio 1 Estudio 2 Estudio 3 Estudio Prensa

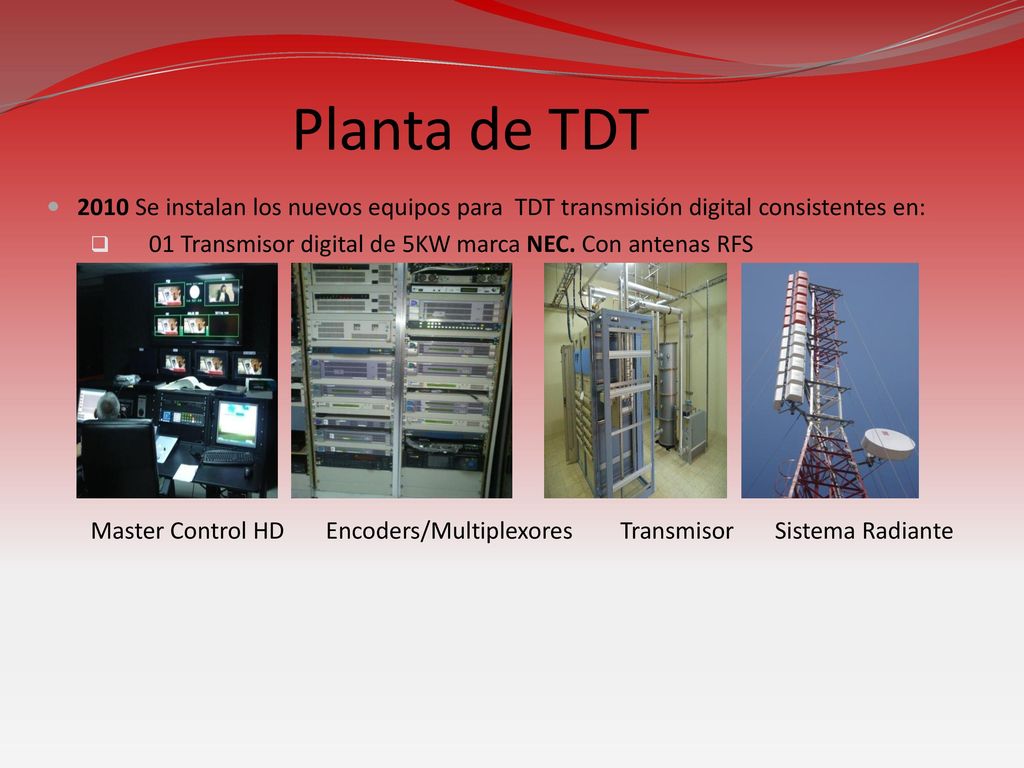

7 Planta de TDT 2010 Se instalan los nuevos equipos para TDT transmisión digital consistentes en: 01 Transmisor digital de 5KW marca NEC. Con antenas RFS Master Control HD Encoders/Multiplexores Transmisor Sistema Radiante

8 Ampliación de Cobertura de TDT en Lima
TVPerú, interesado en ampliar la cobertura de la señal digital a toda el área de Lima Metropolitana ha adquirido retransmisores de baja potencia (Gap Filler) ITELSIS(120W)-Moyano(6) para las zonas de Comas, San Juan de Lurigancho, Huaycan y Ventanilla.

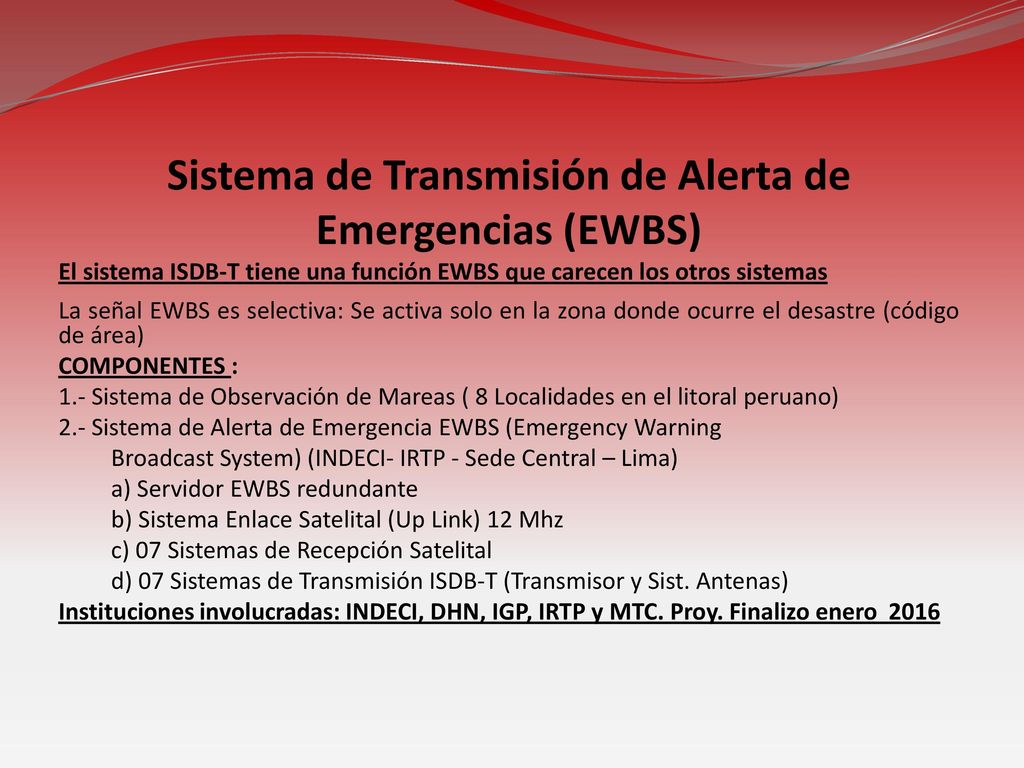

9 Sistema de Transmisión de Alerta de Emergencias (EWBS)
El sistema ISDB-T tiene una función EWBS que carecen los otros sistemas La señal EWBS es selectiva: Se activa solo en la zona donde ocurre el desastre (código de área) COMPONENTES : 1.- Sistema de Observación de Mareas ( 8 Localidades en el litoral peruano) 2.- Sistema de Alerta de Emergencia EWBS (Emergency Warning Broadcast System) (INDECI- IRTP - Sede Central – Lima) a) Servidor EWBS redundante b) Sistema Enlace Satelital (Up Link) 12 Mhz c) 07 Sistemas de Recepción Satelital d) 07 Sistemas de Transmisión ISDB-T (Transmisor y Sist. Antenas) Instituciones involucradas: INDECI, DHN, IGP, IRTP y MTC. Proy. Finalizo enero 2016

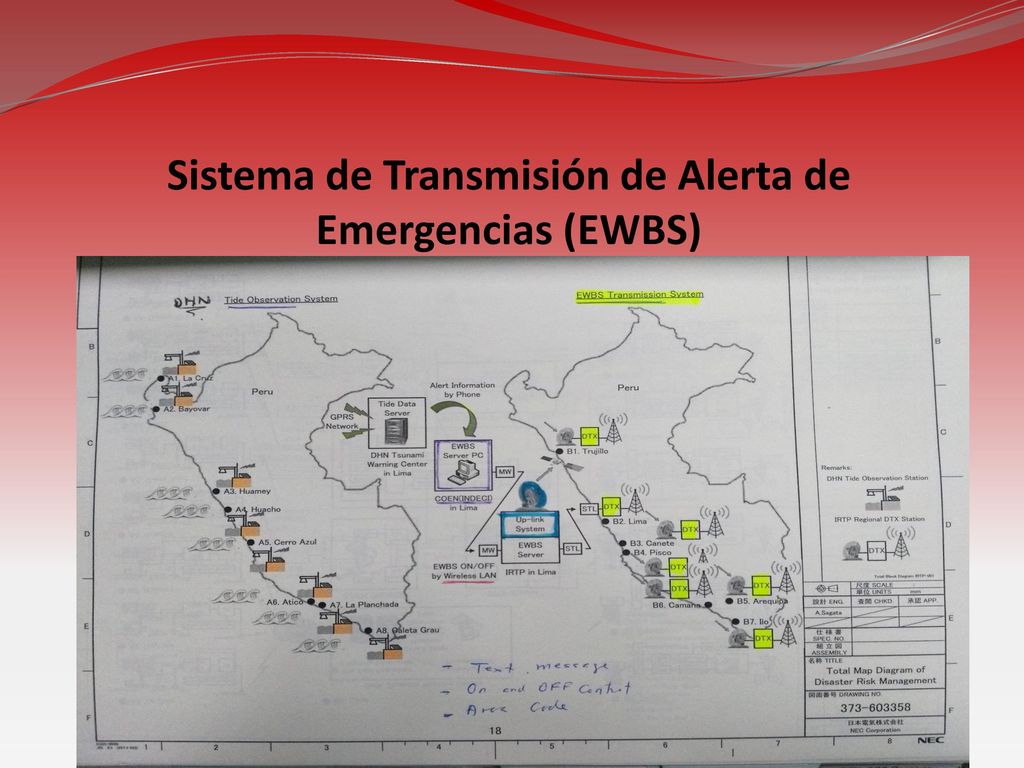

10 Sistema de Transmisión de Alerta de Emergencias (EWBS)

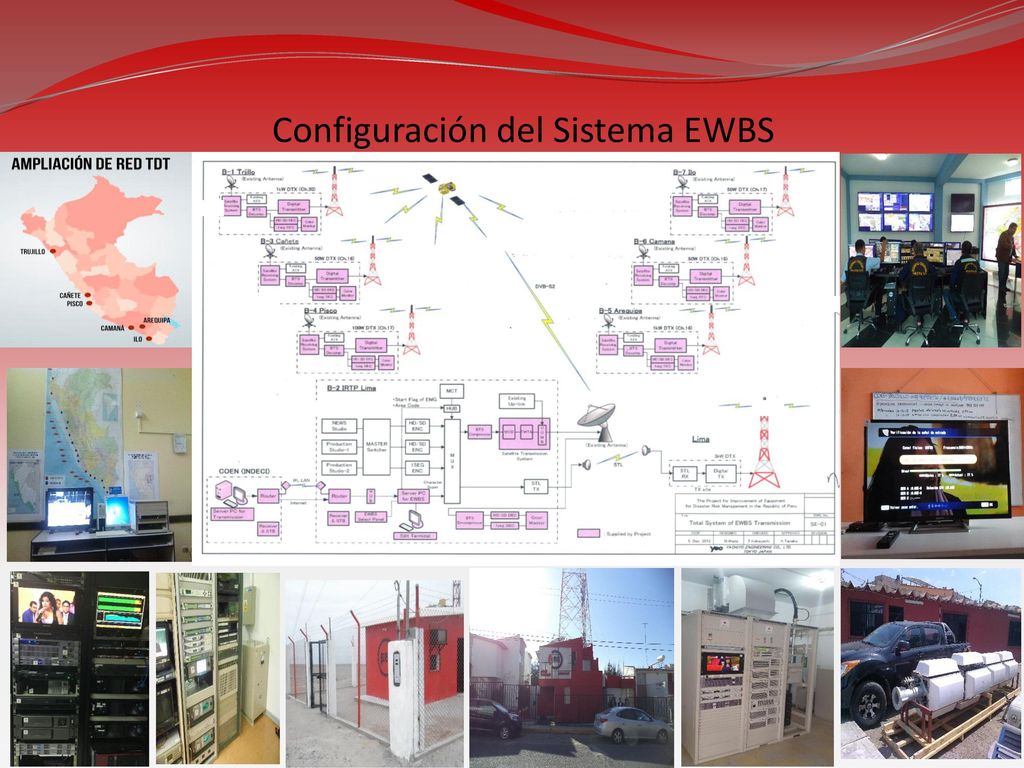

11 Configuración del Sistema EWBS

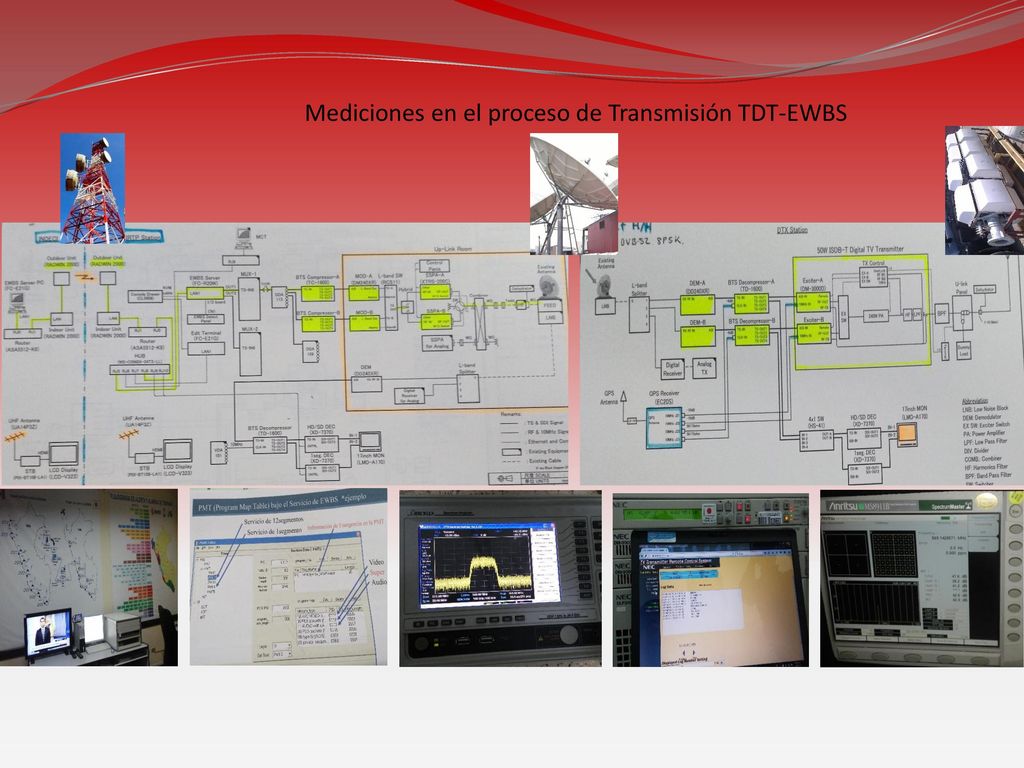

12 Mediciones en el proceso de Transmisión TDT-EWBS

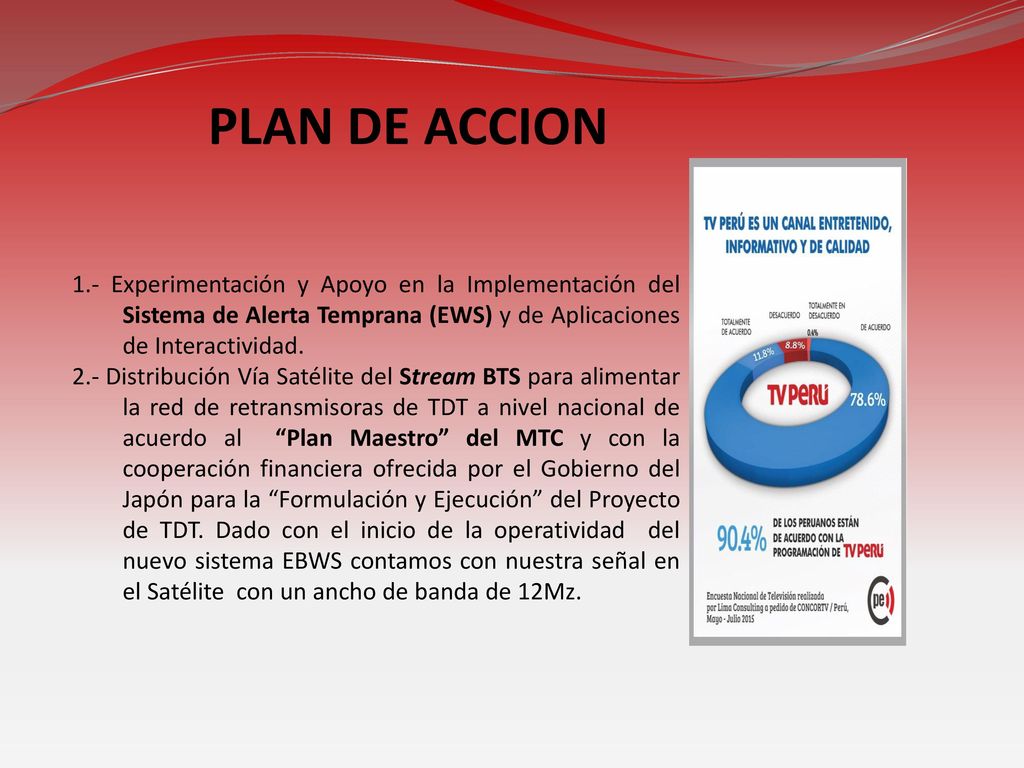

13 PLAN DE ACCION 1.- Experimentación y Apoyo en la Implementación del Sistema de Alerta Temprana (EWS) y de Aplicaciones de Interactividad. 2.- Distribución Vía Satélite del Stream BTS para alimentar la red de retransmisoras de TDT a nivel nacional de acuerdo al “Plan Maestro” del MTC y con la cooperación financiera ofrecida por el Gobierno del Japón para la “Formulación y Ejecución” del Proyecto de TDT. Dado con el inicio de la operatividad del nuevo sistema EBWS contamos con nuestra señal en el Satélite con un ancho de banda de 12Mz.

14 MUCHAS GRACIAS
