1. Niveles de Oxigeno % O Nivel mínimo seguro de entrada

Presentación del tema: "1. Niveles de Oxigeno % O Nivel mínimo seguro de entrada"— Transcripción de la presentación:

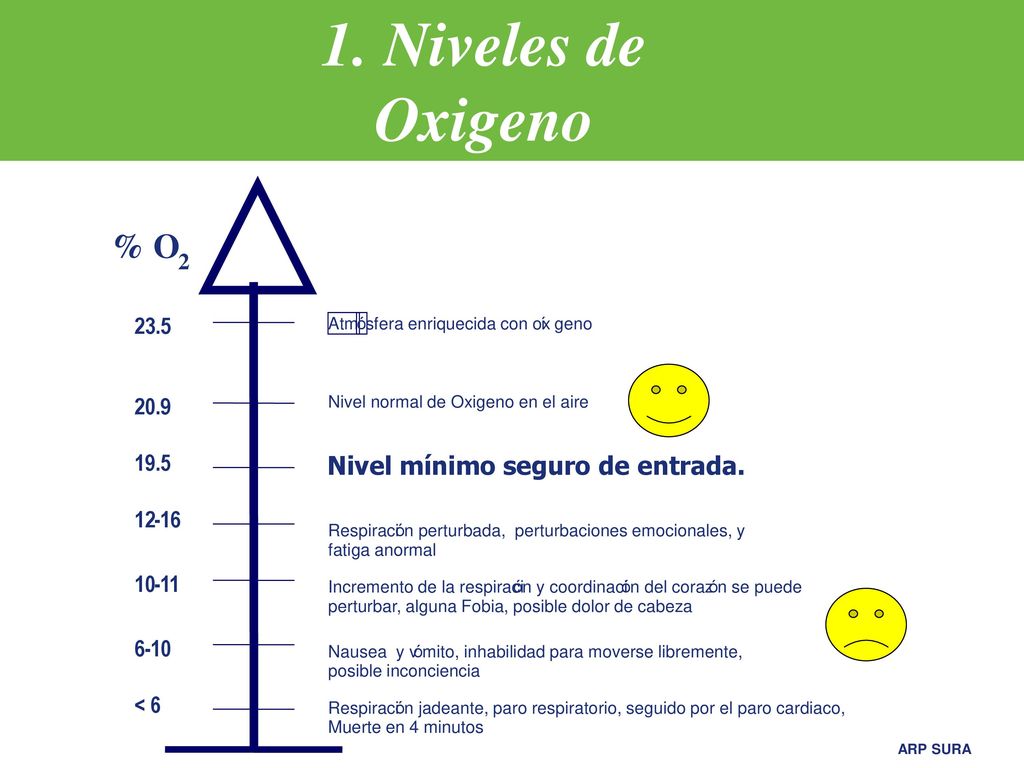

1 1. Niveles de Oxigeno % O Nivel mínimo seguro de entrada. 2 23.5 20.9
Atm ó sfera enriquecida con ox í geno 20.9 Nivel normal de Oxigeno en el aire 19.5 Nivel mínimo seguro de entrada. 12 - 16 Respiraci ó n perturbada, perturbaciones emocionales, y fatiga anormal 10 - 11 Incremento de la respiraci ó n y coordinaci ó n del coraz ó n se puede perturbar, alguna Fobia, posible dolor de cabeza 6 - 10 Nausea y v ó mito, inhabilidad para moverse libremente, posible inconciencia < 6 Respiraci ó n jadeante, paro respiratorio, seguido por el paro cardiaco, Muerte en 4 minutos

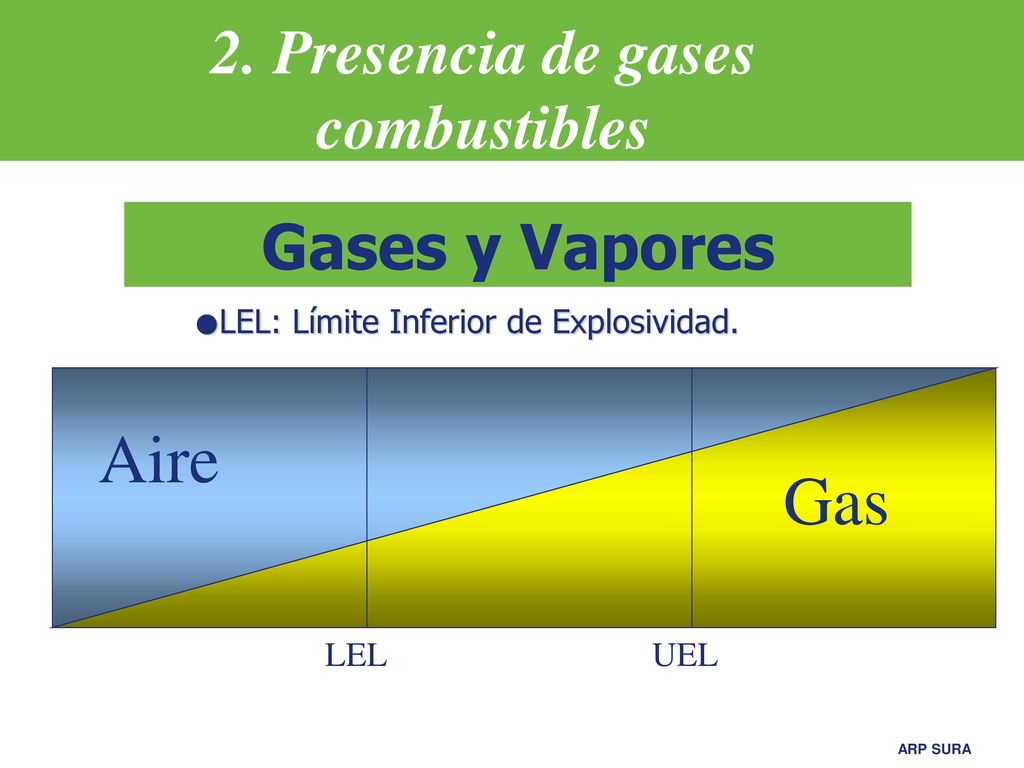

2 2. Presencia de gases combustibles
Atmósferas Inflamable (5) Gases y Vapores LEL: Límite Inferior de Explosividad. Aire Gas LEL UEL

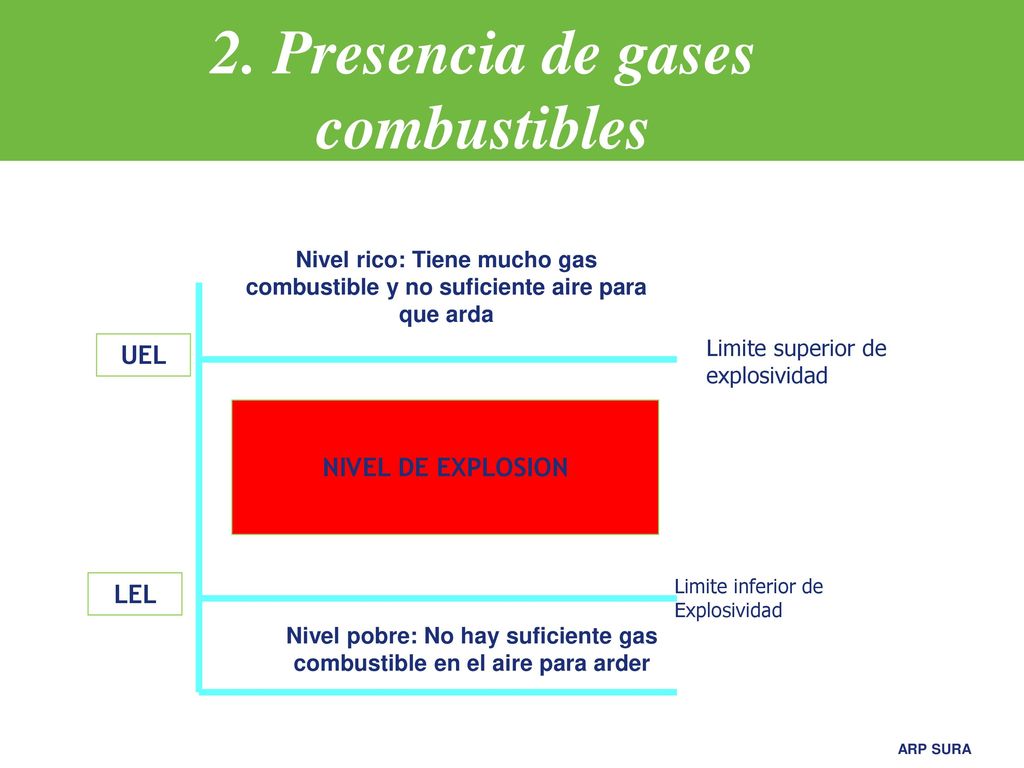

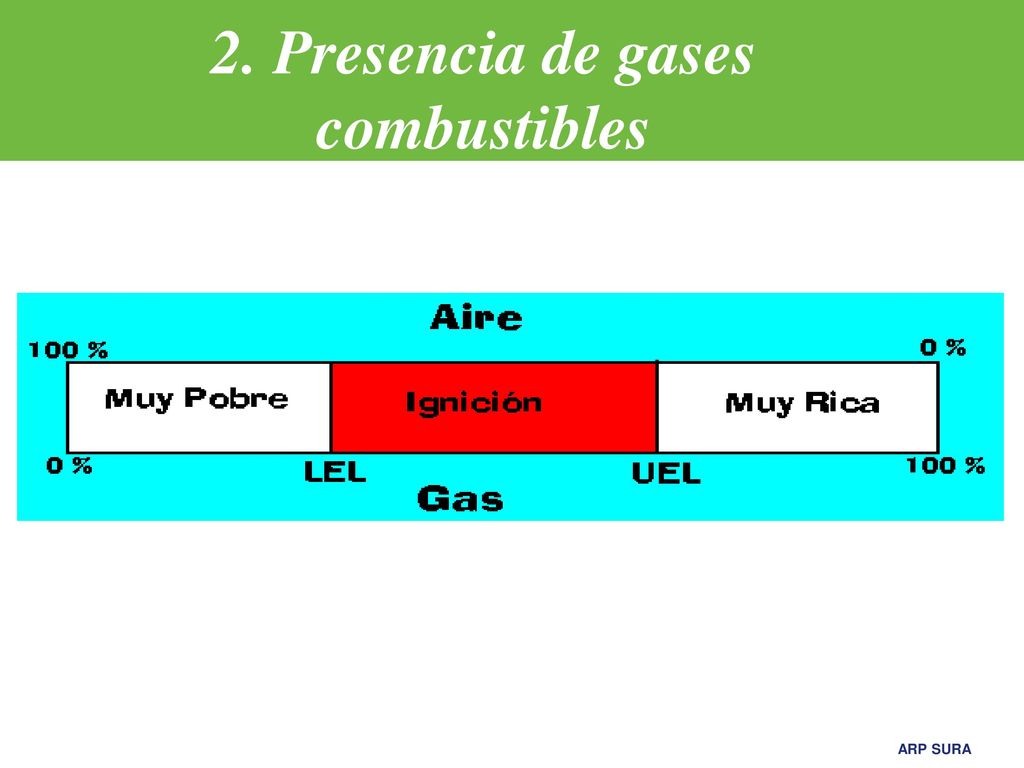

3 2. Presencia de gases combustibles
UEL LEL NIVEL DE EXPLOSION Nivel rico: Tiene mucho gas combustible y no suficiente aire para que arda Nivel pobre: No hay suficiente gas combustible en el aire para arder Limite superior de explosividad Limite inferior de Explosividad 3

4 2. Presencia de gases combustibles
Atmósferas Inflamable (5)

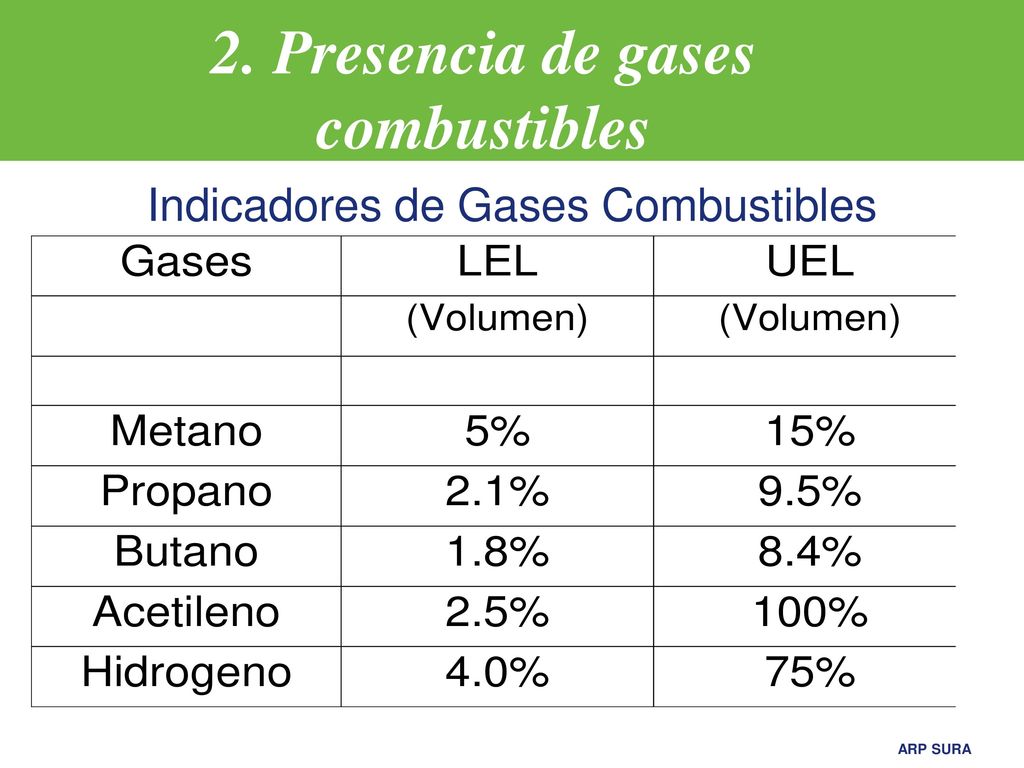

5 Indicadores de Gases Combustibles
2. Presencia de gases combustibles Indicadores de Gases Combustibles

6 Atmósferas Inflamable (5)

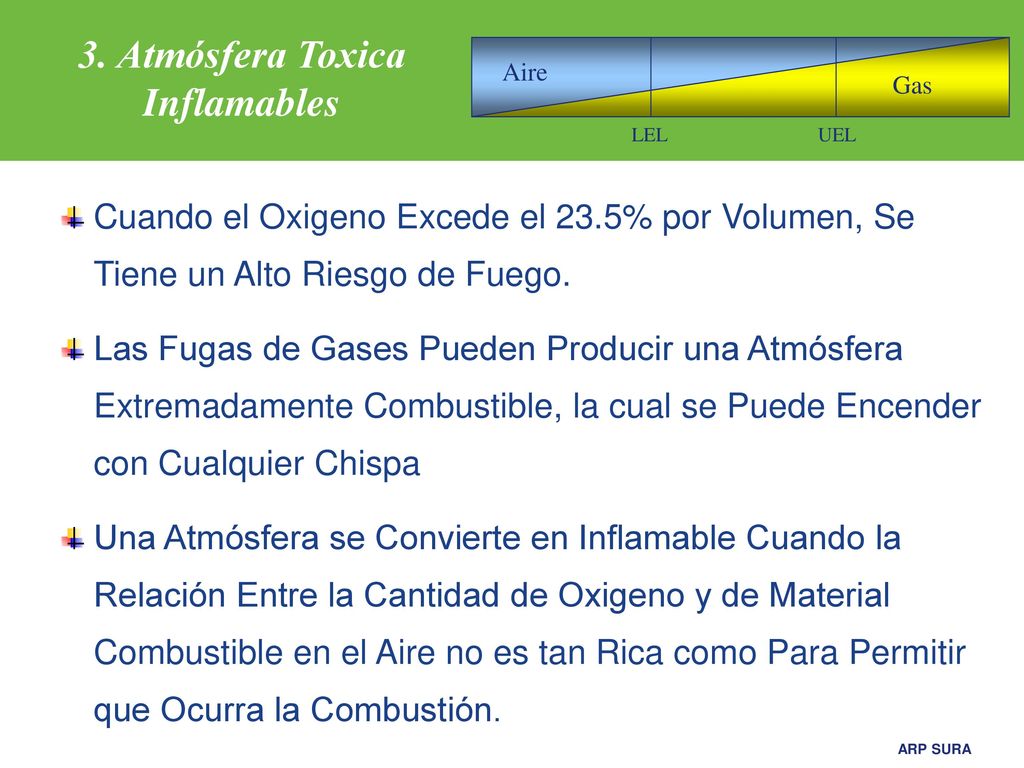

3. Atmósfera Toxica Inflamables Aire Gas LEL UEL Atmósferas Inflamable (5) Cuando el Oxigeno Excede el 23.5% por Volumen, Se Tiene un Alto Riesgo de Fuego. Las Fugas de Gases Pueden Producir una Atmósfera Extremadamente Combustible, la cual se Puede Encender con Cualquier Chispa Una Atmósfera se Convierte en Inflamable Cuando la Relación Entre la Cantidad de Oxigeno y de Material Combustible en el Aire no es tan Rica como Para Permitir que Ocurra la Combustión.

7 Atmósferas Inflamable (5) Atmósferas Inflamable (5)

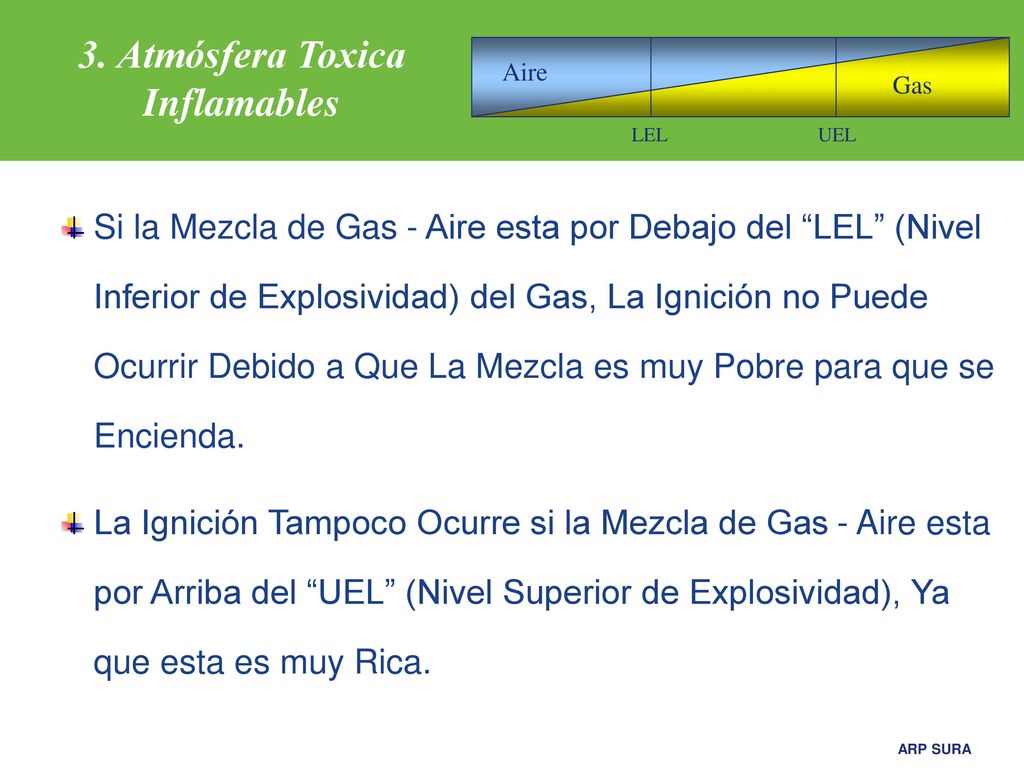

3. Atmósfera Toxica Inflamables Aire Gas LEL UEL Atmósferas Inflamable (5) Atmósferas Inflamable (5) Si la Mezcla de Gas - Aire esta por Debajo del “LEL” (Nivel Inferior de Explosividad) del Gas, La Ignición no Puede Ocurrir Debido a Que La Mezcla es muy Pobre para que se Encienda. La Ignición Tampoco Ocurre si la Mezcla de Gas - Aire esta por Arriba del “UEL” (Nivel Superior de Explosividad), Ya que esta es muy Rica.

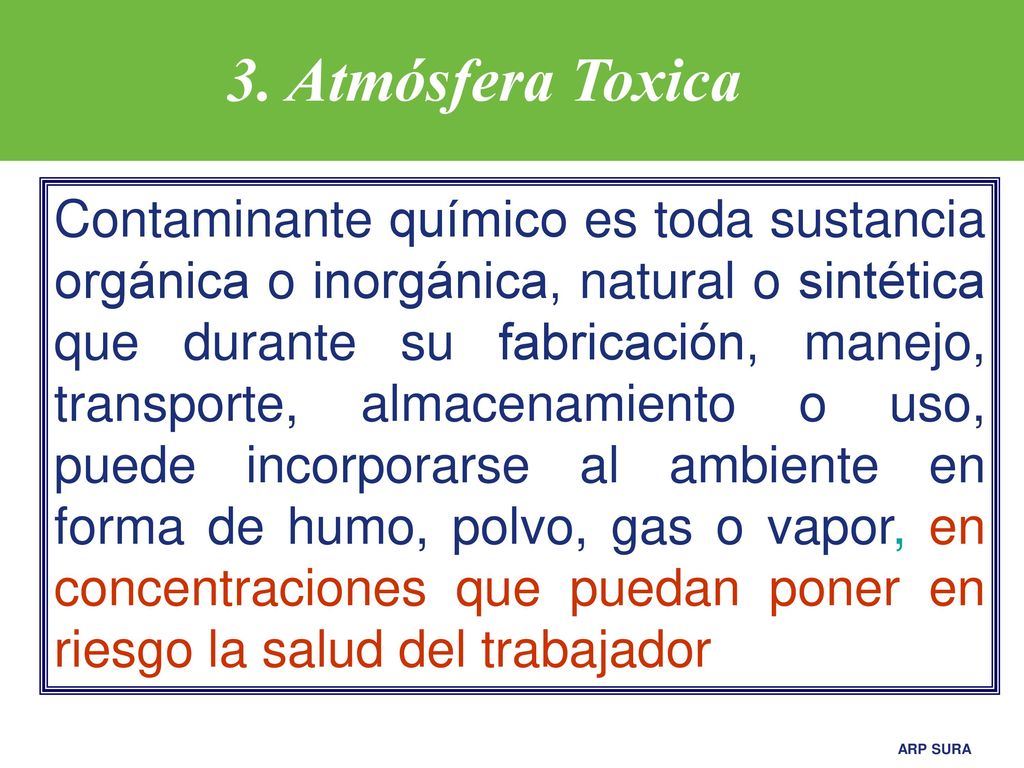

8 3. Atmósfera Toxica Atmósferas Inflamable (5) Contaminante químico es toda sustancia orgánica o inorgánica, natural o sintética que durante su fabricación, manejo, transporte, almacenamiento o uso, puede incorporarse al ambiente en forma de humo, polvo, gas o vapor, en concentraciones que puedan poner en riesgo la salud del trabajador

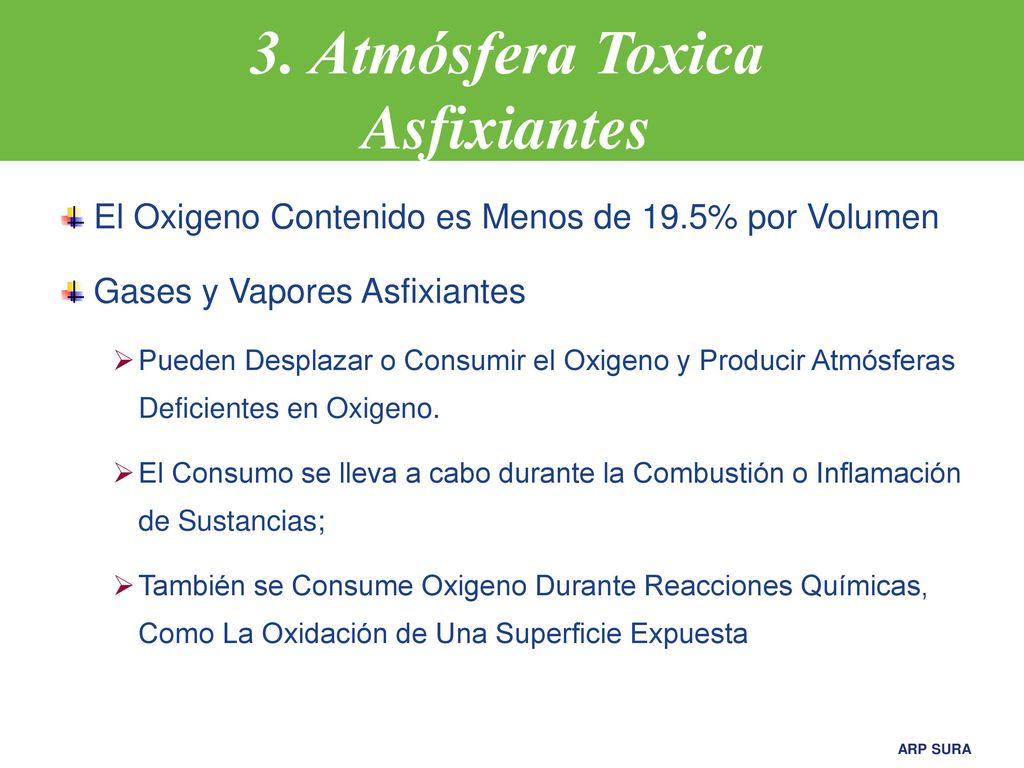

9 3. Atmósfera Toxica Asfixiantes
Atmósferas Inflamable (5) El Oxigeno Contenido es Menos de 19.5% por Volumen Gases y Vapores Asfixiantes Pueden Desplazar o Consumir el Oxigeno y Producir Atmósferas Deficientes en Oxigeno. El Consumo se lleva a cabo durante la Combustión o Inflamación de Sustancias; También se Consume Oxigeno Durante Reacciones Químicas, Como La Oxidación de Una Superficie Expuesta

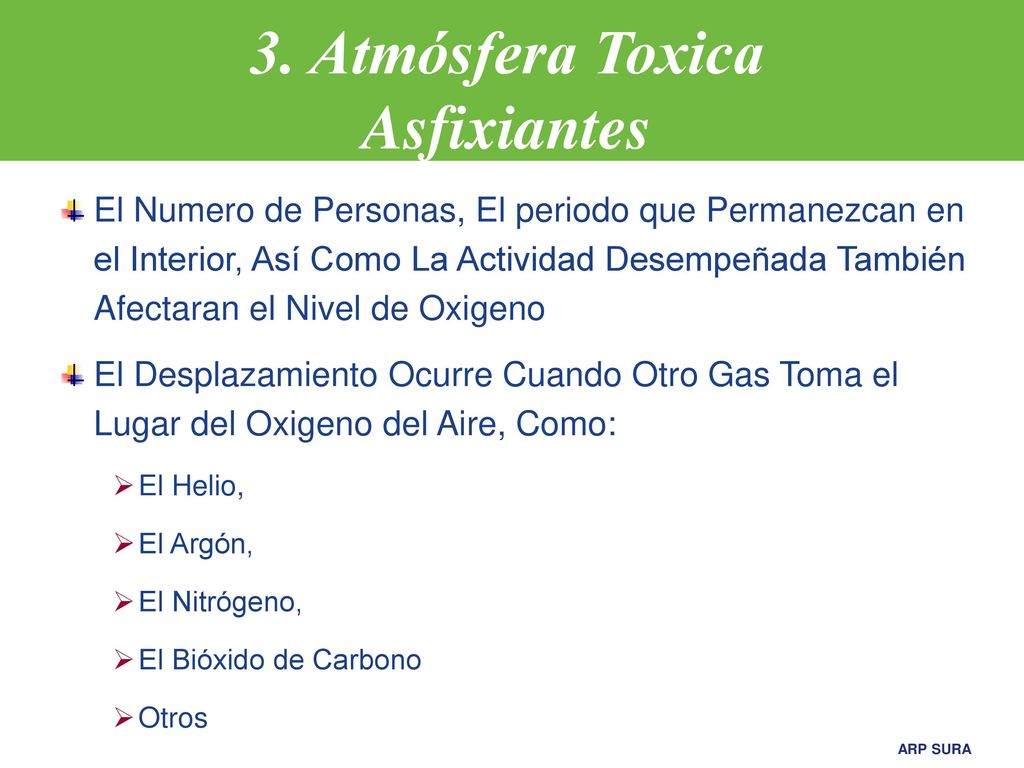

10 3. Atmósfera Toxica Asfixiantes
Atmósferas Inflamable (5) El Numero de Personas, El periodo que Permanezcan en el Interior, Así Como La Actividad Desempeñada También Afectaran el Nivel de Oxigeno El Desplazamiento Ocurre Cuando Otro Gas Toma el Lugar del Oxigeno del Aire, Como: El Helio, El Argón, El Nitrógeno, El Bióxido de Carbono Otros

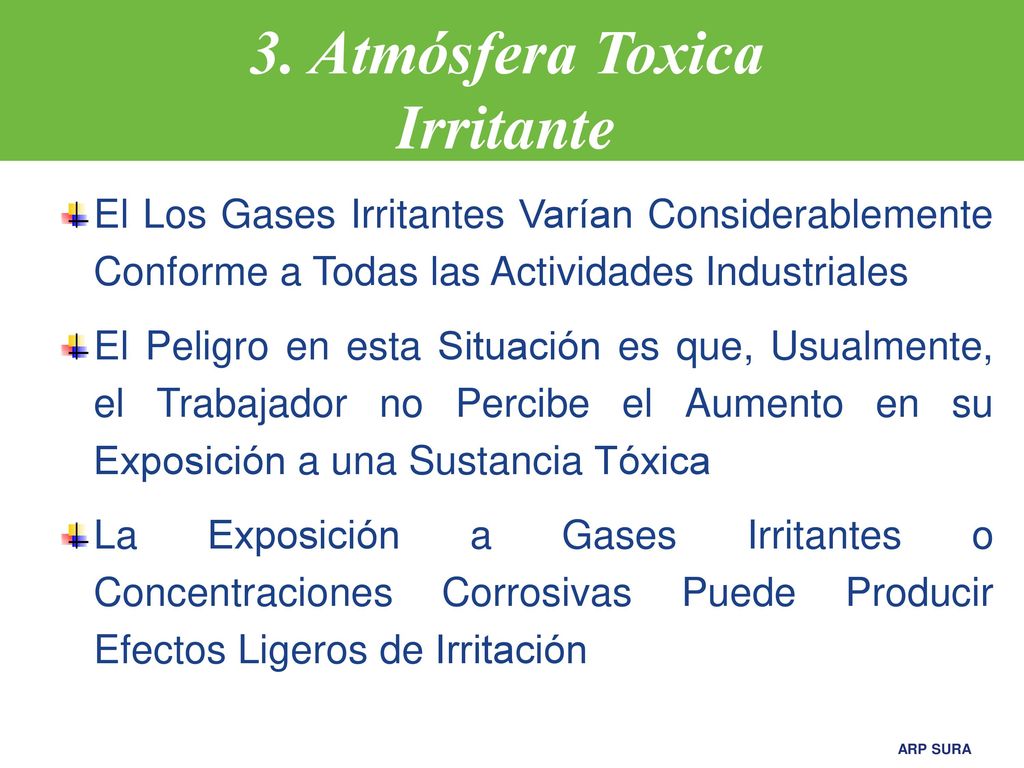

11 3. Atmósfera Toxica Irritante
Atmósferas Inflamable (5) El Los Gases Irritantes Varían Considerablemente Conforme a Todas las Actividades Industriales El Peligro en esta Situación es que, Usualmente, el Trabajador no Percibe el Aumento en su Exposición a una Sustancia Tóxica La Exposición a Gases Irritantes o Concentraciones Corrosivas Puede Producir Efectos Ligeros de Irritación

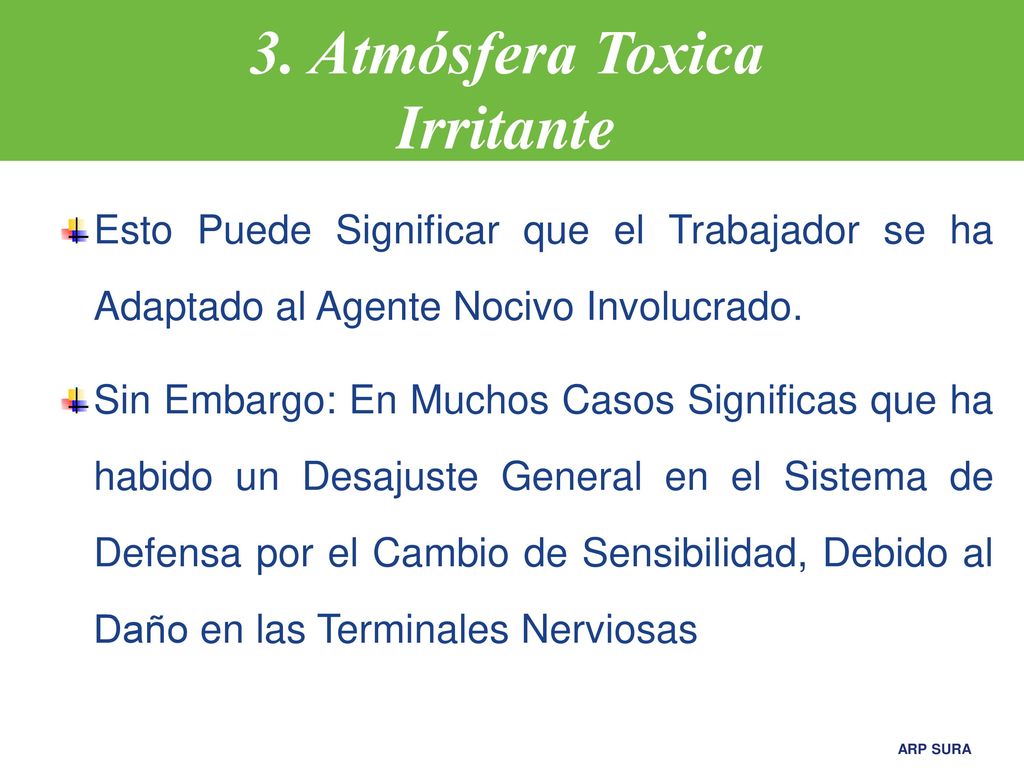

12 3. Atmósfera Toxica Irritante
Atmósferas Inflamable (5) Esto Puede Significar que el Trabajador se ha Adaptado al Agente Nocivo Involucrado. Sin Embargo: En Muchos Casos Significas que ha habido un Desajuste General en el Sistema de Defensa por el Cambio de Sensibilidad, Debido al Daño en las Terminales Nerviosas

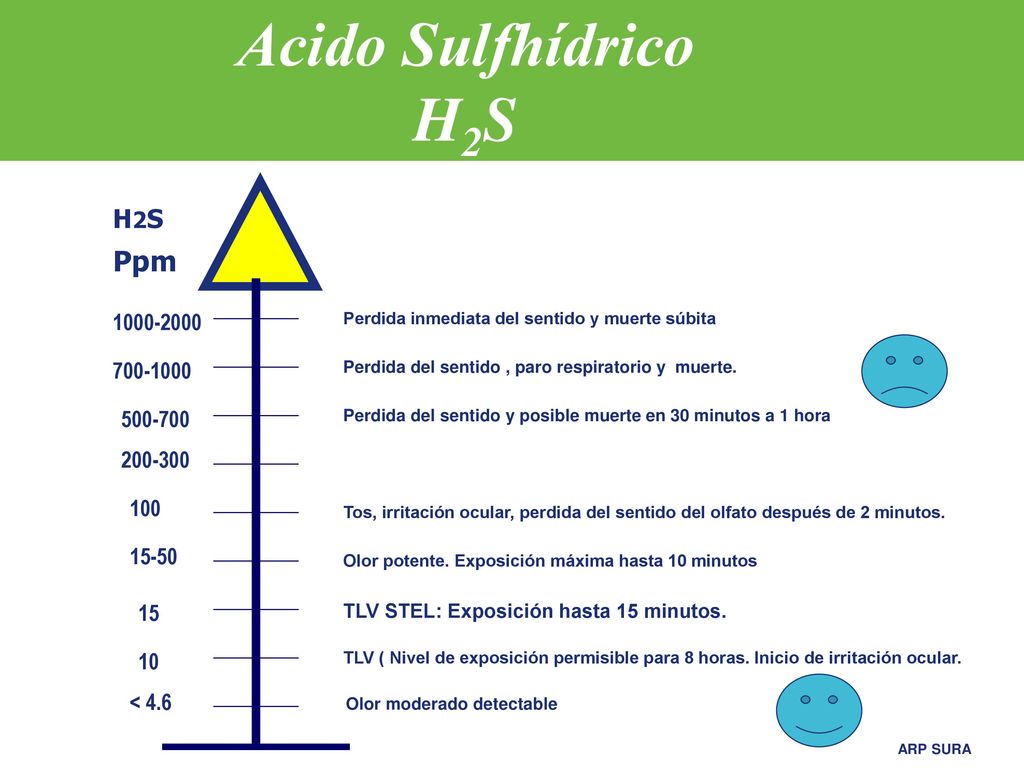

13 Acido Sulfhídrico H2S Ppm H2S 1000-2000 700-1000 500-700 200-300 100
Perdida inmediata del sentido y muerte súbita Perdida del sentido y posible muerte en 30 minutos a 1 hora 15-50 15 10 < 4.6 Olor potente. Exposición máxima hasta 10 minutos TLV STEL: Exposición hasta 15 minutos. TLV ( Nivel de exposición permisible para 8 horas. Inicio de irritación ocular. Olor moderado detectable Tos, irritación ocular, perdida del sentido del olfato después de 2 minutos. Ppm 100 Perdida del sentido , paro respiratorio y muerte. H2S 13

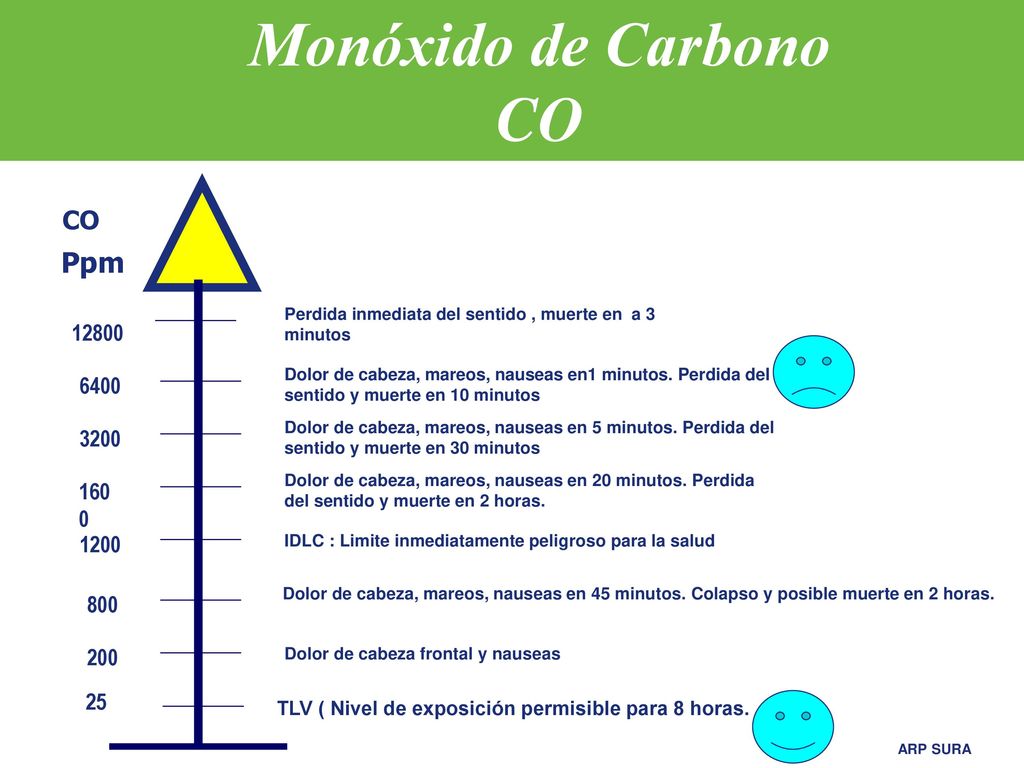

14 Monóxido de Carbono CO Ppm CO 12800 6400 3200 1600 1200 800 200 25
IDLC : Limite inmediatamente peligroso para la salud Dolor de cabeza frontal y nauseas TLV ( Nivel de exposición permisible para 8 horas. Ppm 1600 3200 Perdida inmediata del sentido , muerte en a 3 minutos 12800 CO Dolor de cabeza, mareos, nauseas en 45 minutos. Colapso y posible muerte en 2 horas. Dolor de cabeza, mareos, nauseas en 20 minutos. Perdida del sentido y muerte en 2 horas. Dolor de cabeza, mareos, nauseas en 5 minutos. Perdida del sentido y muerte en 30 minutos Dolor de cabeza, mareos, nauseas en1 minutos. Perdida del sentido y muerte en 10 minutos 6400 14

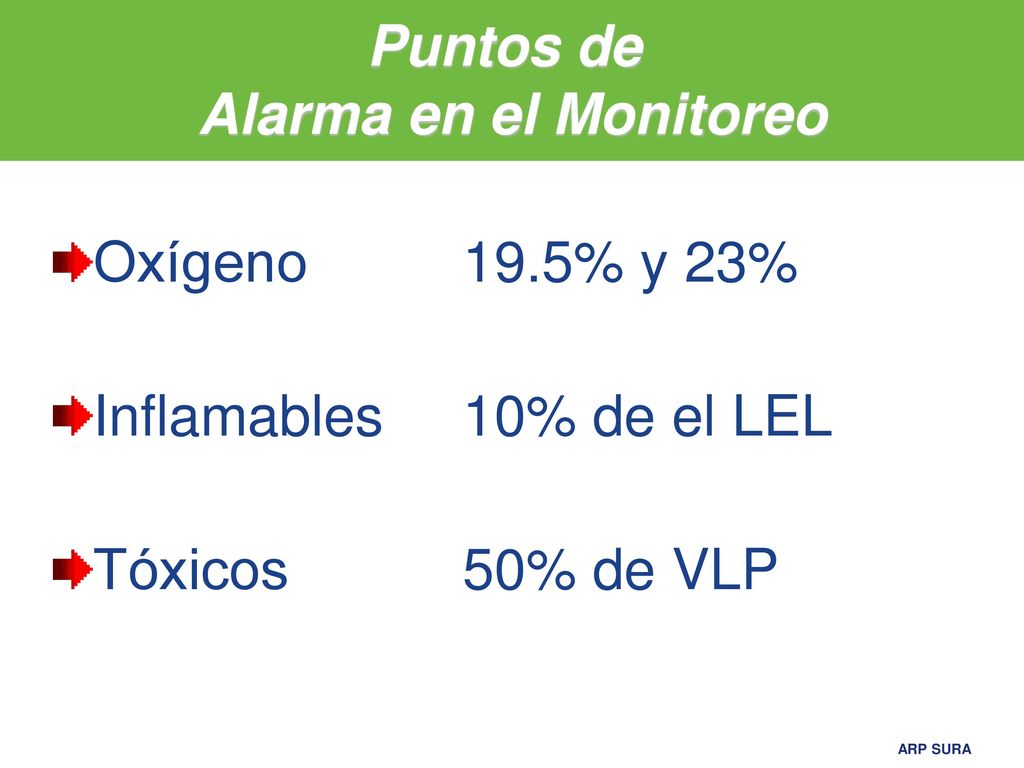

15 Puntos de Alarma en el Monitoreo
Oxígeno % y 23% Inflamables 10% de el LEL Tóxicos 50% de VLP 89 28 86 30 83 90 84 84 86

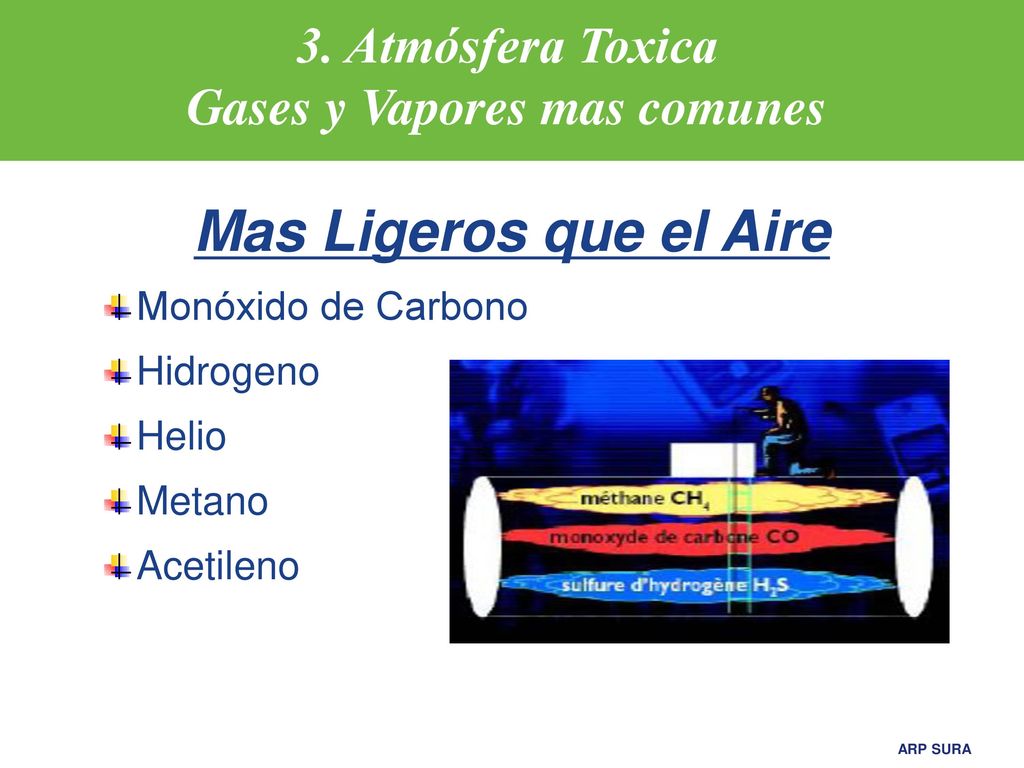

16 Gases y Vapores mas comunes
3. Atmósfera Toxica Gases y Vapores mas comunes Atmósferas Inflamable (5) Mas Ligeros que el Aire Monóxido de Carbono Hidrogeno Helio Metano Acetileno

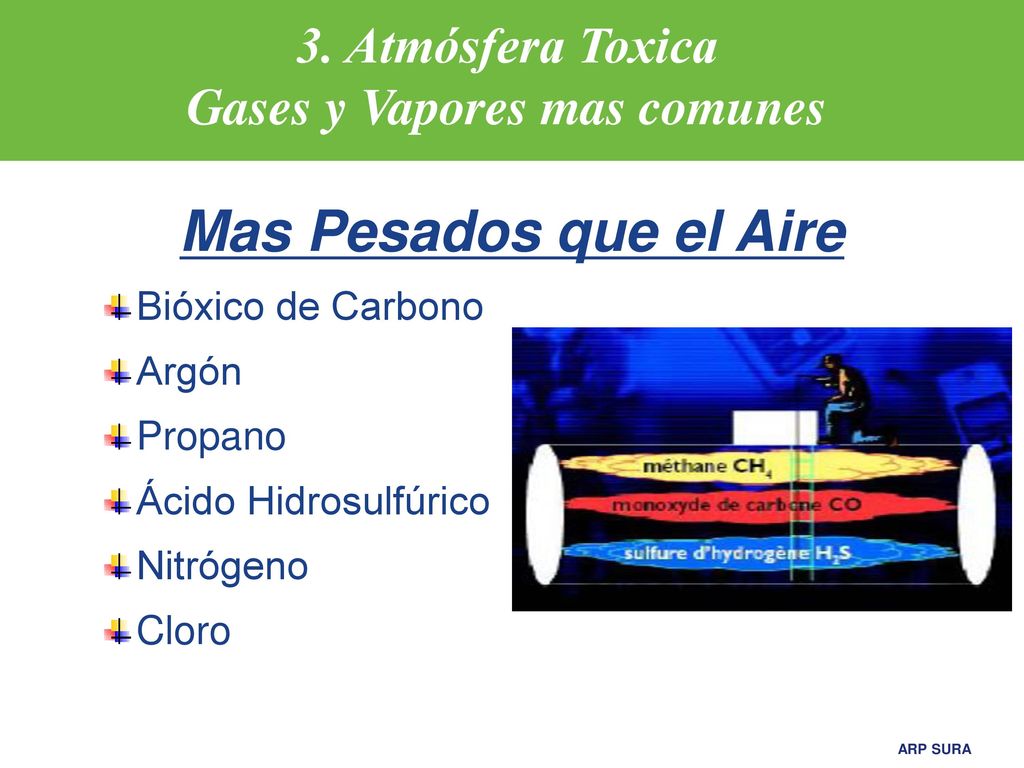

17 Gases y Vapores mas comunes
3. Atmósfera Toxica Gases y Vapores mas comunes Atmósferas Inflamable (5) Mas Pesados que el Aire Bióxico de Carbono Argón Propano Ácido Hidrosulfúrico Nitrógeno Cloro

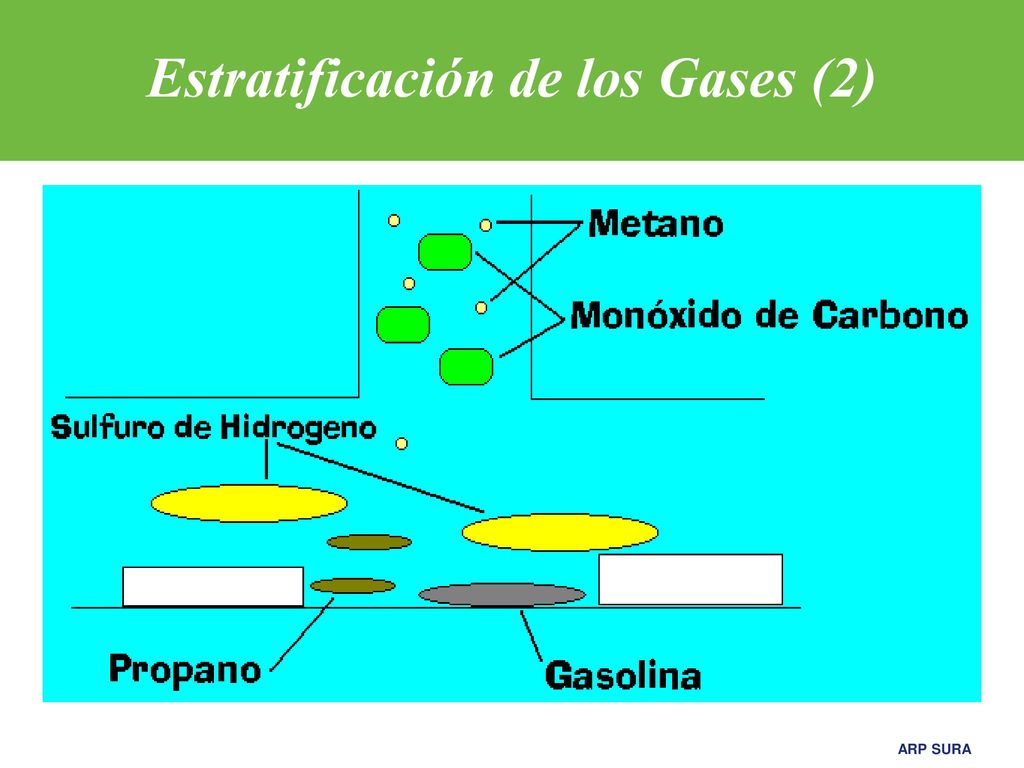

18 Estratificación de los Gases (2)

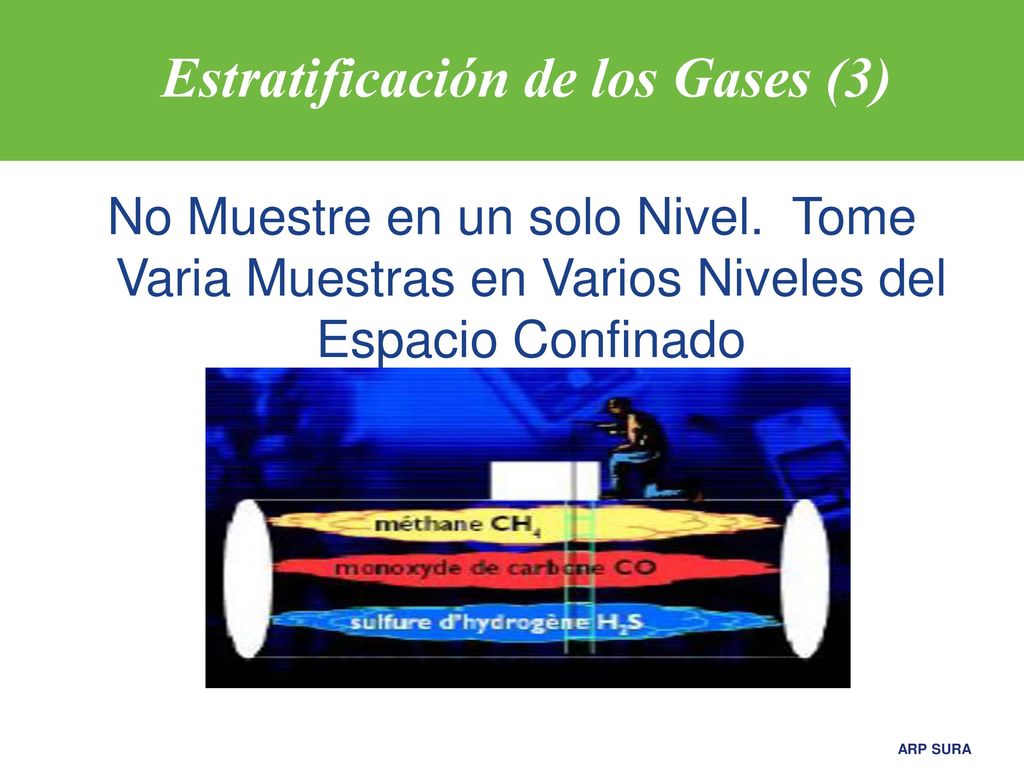

19 Estratificación de los Gases (3)
No Muestre en un solo Nivel. Tome Varia Muestras en Varios Niveles del Espacio Confinado

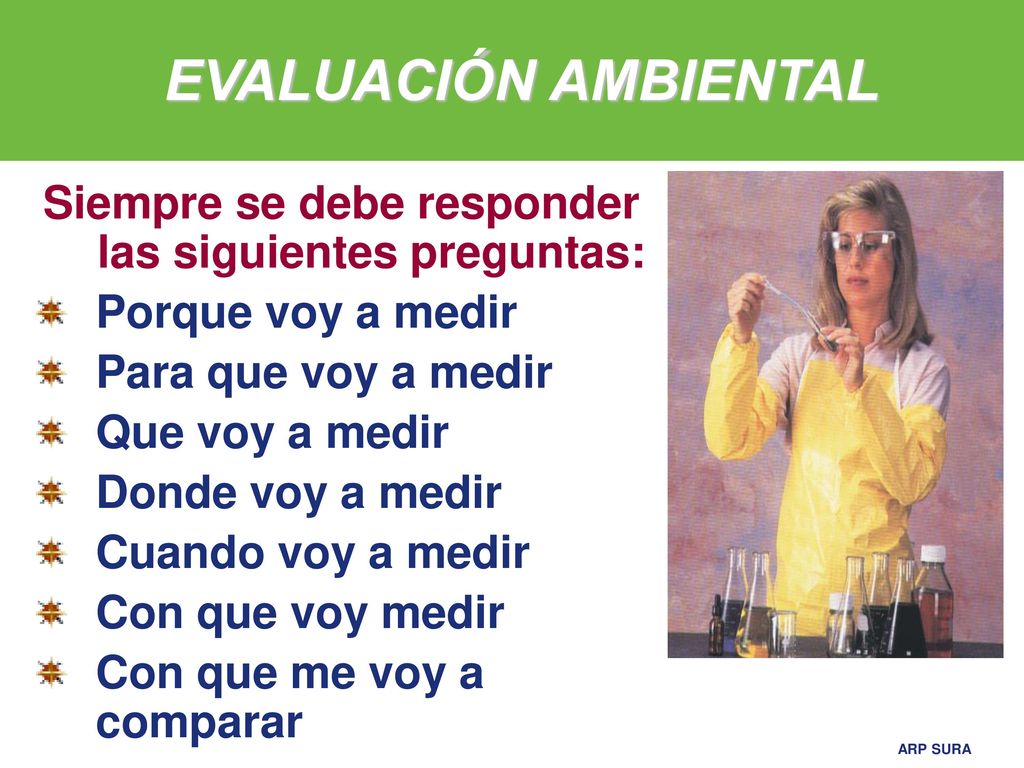

20 Siempre se debe responder las siguientes preguntas:
EVALUACIÓN AMBIENTAL Siempre se debe responder las siguientes preguntas: Porque voy a medir Para que voy a medir Que voy a medir Donde voy a medir Cuando voy a medir Con que voy medir Con que me voy a comparar

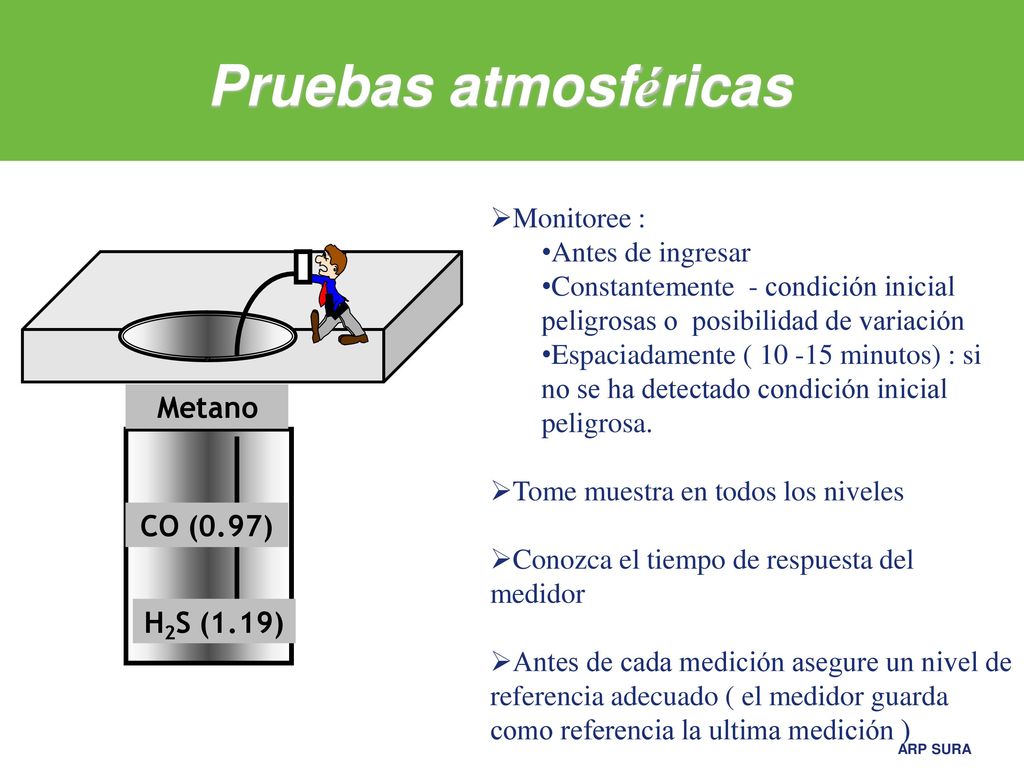

21 Pruebas atmosféricas Monitoree : Antes de ingresar
Constantemente - condición inicial peligrosas o posibilidad de variación Espaciadamente ( minutos) : si no se ha detectado condición inicial peligrosa. Tome muestra en todos los niveles Conozca el tiempo de respuesta del medidor Antes de cada medición asegure un nivel de referencia adecuado ( el medidor guarda como referencia la ultima medición ) Densidad del aire: 1 21

22 Instrumentos con Sensores Electroquímicos
DE 1 GAS MONITORES DE 4 GASES

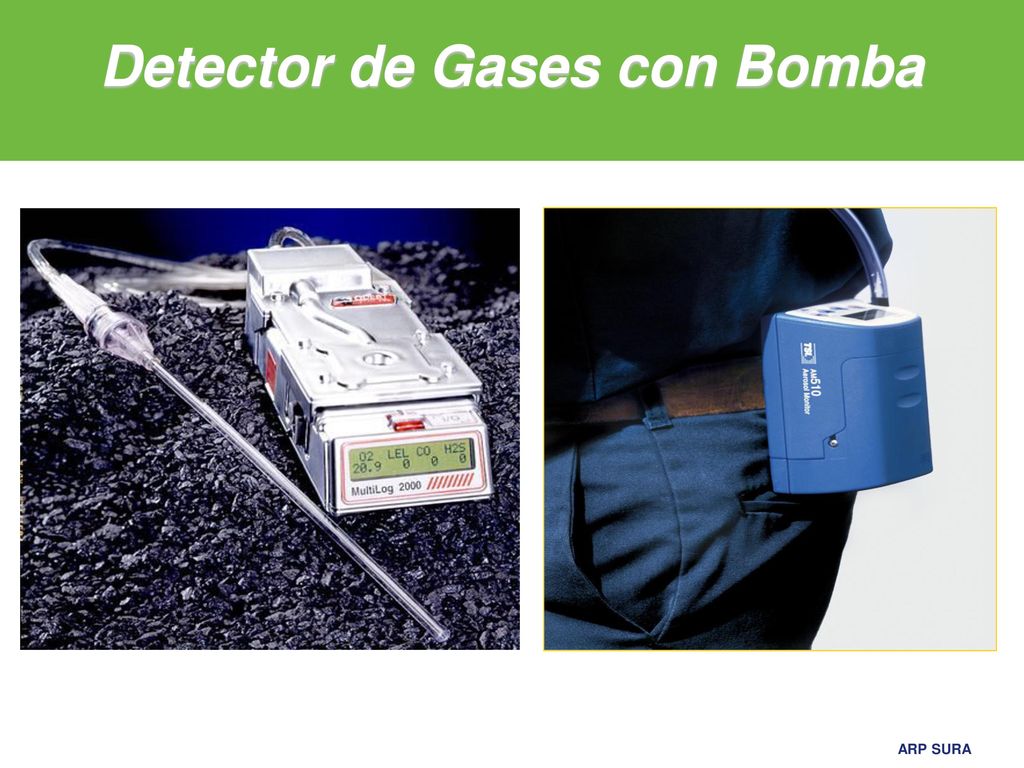

23 Detector de Gases con Bomba

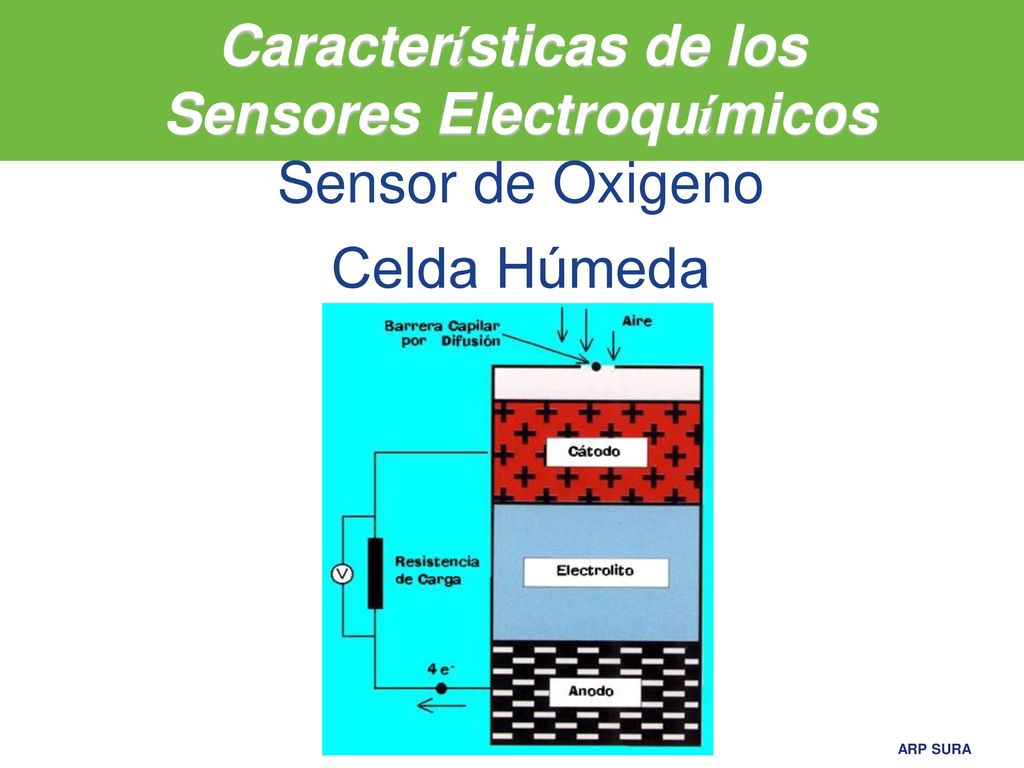

24 Características de los Sensores Electroquímicos
Sensor de Oxigeno Celda Húmeda

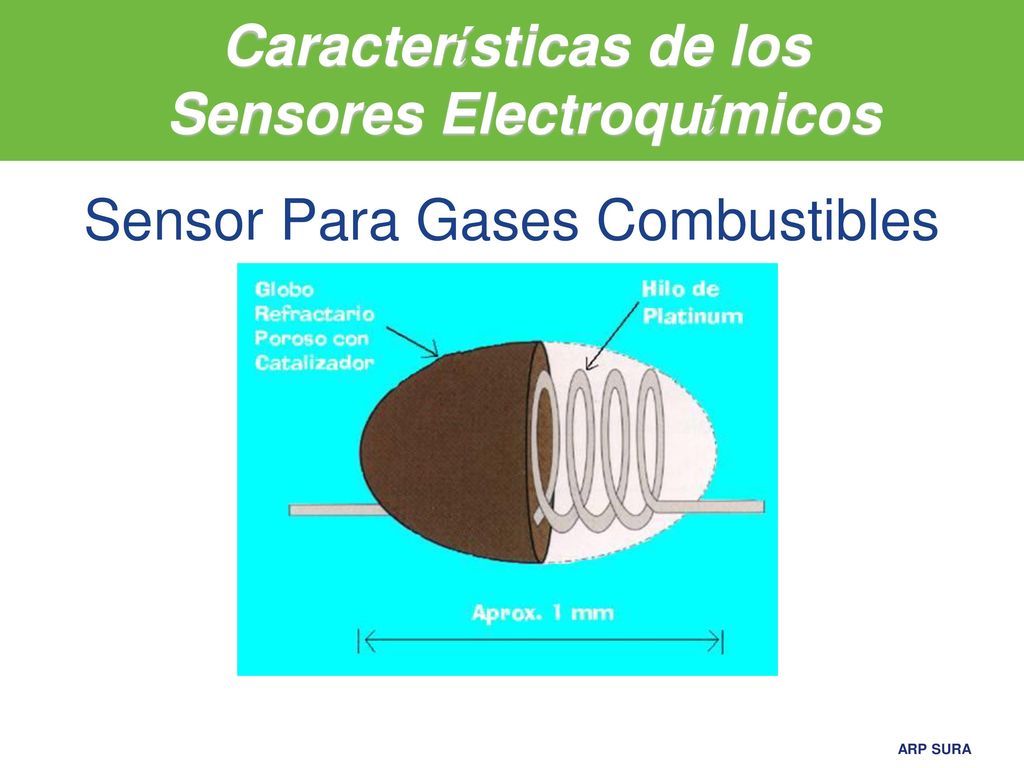

25 Características de los Sensores Electroquímicos
Sensor Para Gases Combustibles

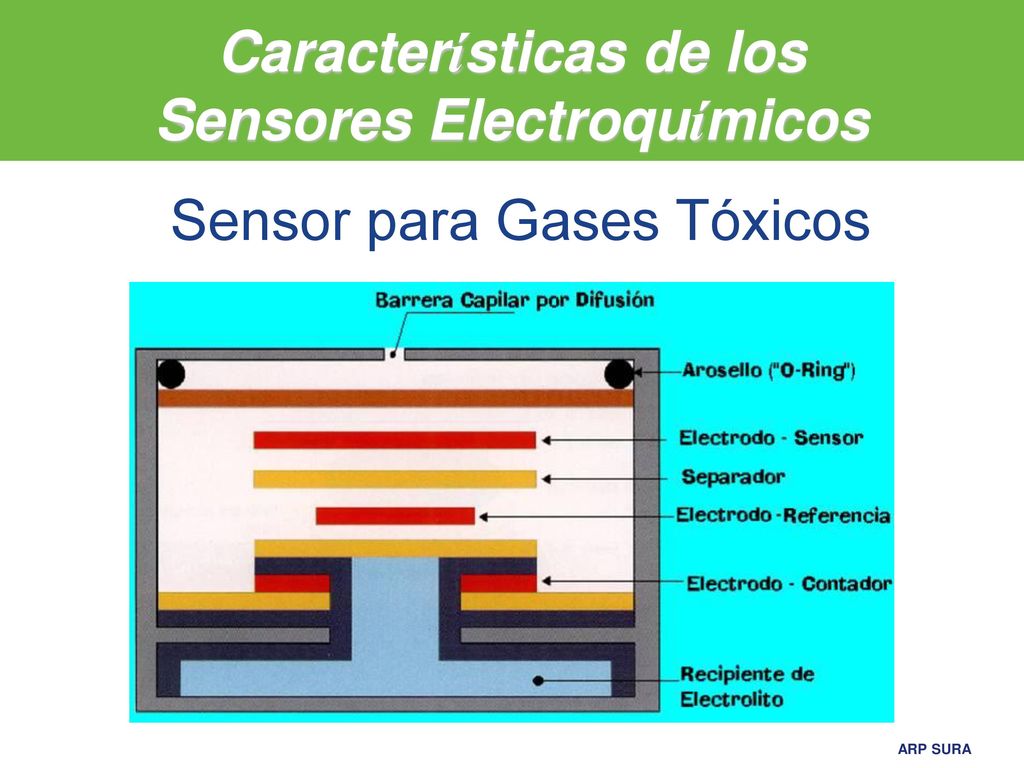

26 Características de los Sensores Electroquímicos
Sensor para Gases Tóxicos

27 Características de los Sensores Electroquímicos
Los Sensores Electroquímicos están Limitados y Solo Permiten el Análisis de: Monóxido de Carbono Acido Sulfhídrico Bióxido de Azufre Cloro Amoniaco Oxido Nítrico Bióxido Nítrico Cloruro de Hidrogeno Cianuro

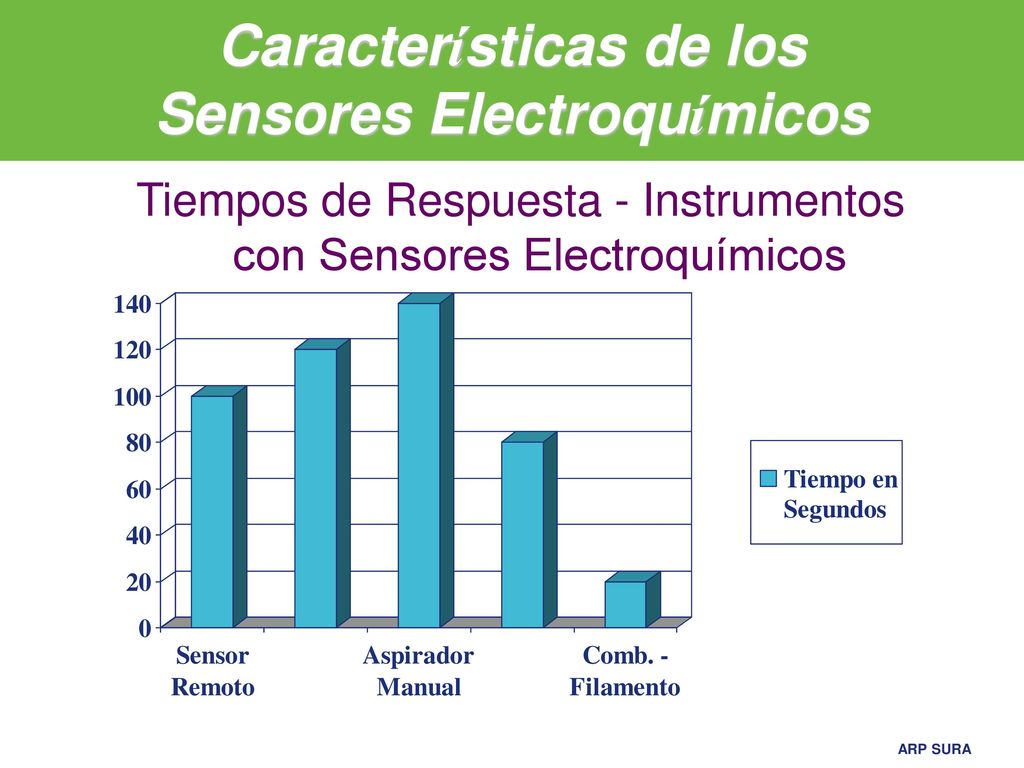

28 Características de los Sensores Electroquímicos
Tiempos de Respuesta - Instrumentos con Sensores Electroquímicos

29 Gases y Vapores Tóxicos
Fotoionizadores (PID´s) como una Herramienta para el monitoreo en espacios confínados.

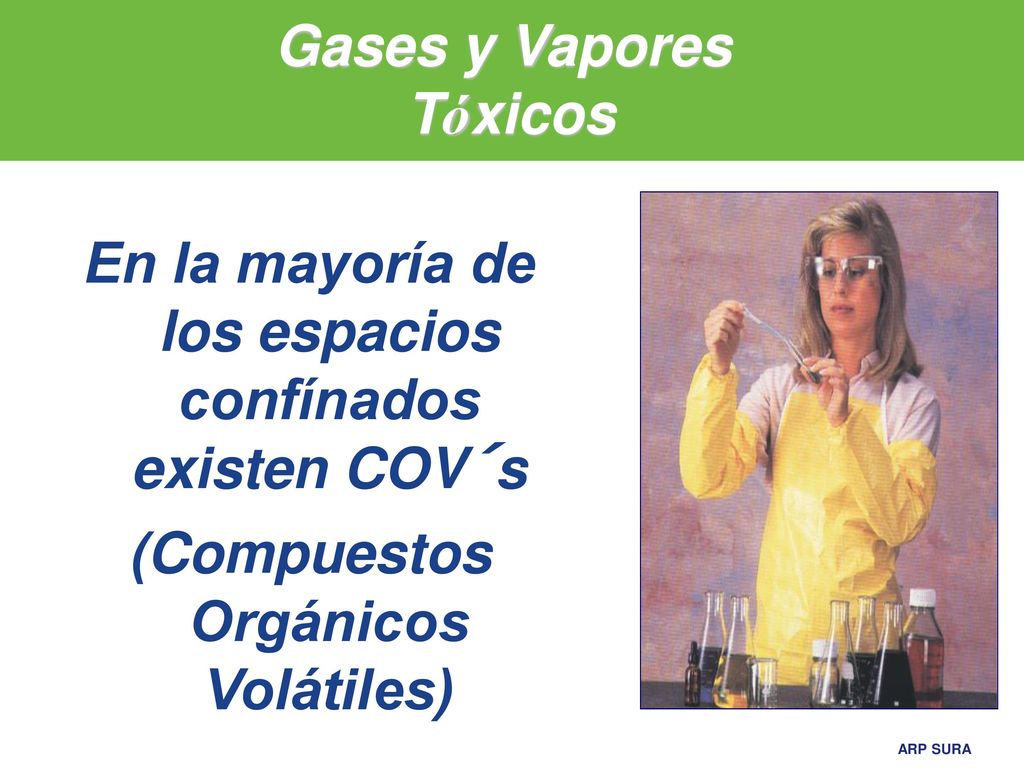

30 Gases y Vapores Tóxicos
En la mayoría de los espacios confínados existen COV´s (Compuestos Orgánicos Volátiles)

31 Gases y Vapores Tóxicos
Compuesto Orgánico Volátil (COV´s) La mayoría de los Combustibles, Desengrasantes, Fluidos para transferencia de calor, Pinturas, Solventes, Plásticos, Resinas, etc. Los productos químicos que usa la Industria

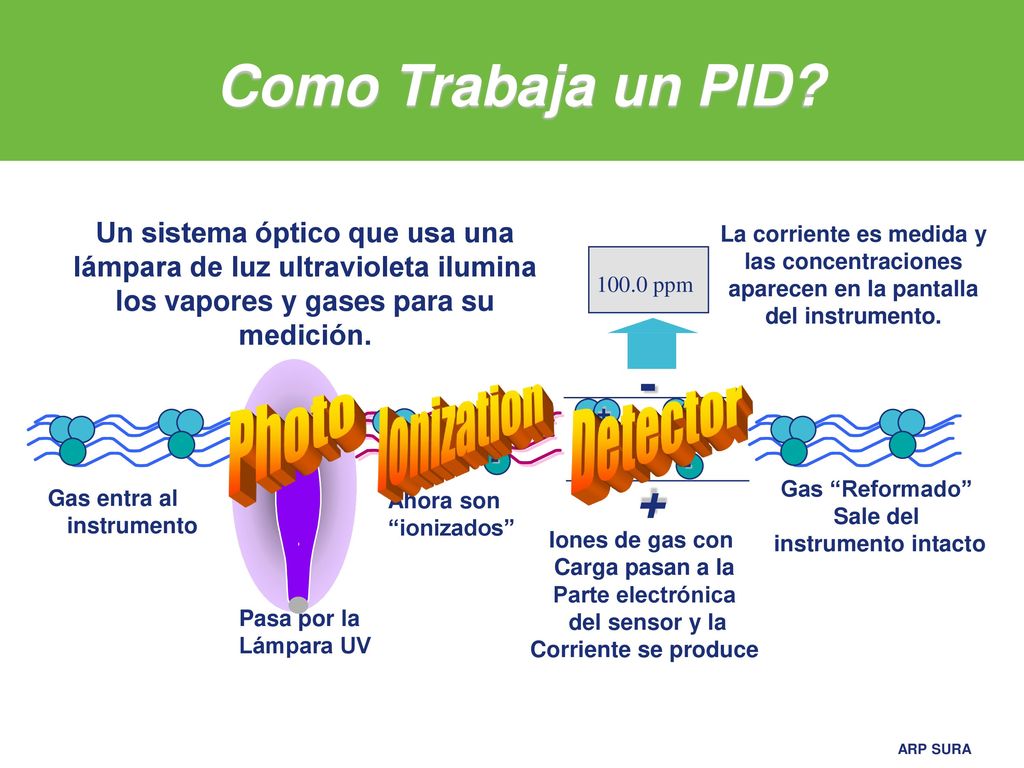

32 Como Trabaja un PID? Ionization Detector Photo
100.0 ppm Gas entra al instrumento Pasa por la Lámpara UV Ahora son “ionizados” Iones de gas con Carga pasan a la Parte electrónica del sensor y la Corriente se produce La corriente es medida y las concentraciones aparecen en la pantalla del instrumento. + - Gas “Reformado” Sale del instrumento intacto Un sistema óptico que usa una lámpara de luz ultravioleta ilumina los vapores y gases para su medición. Photo Ionization Detector

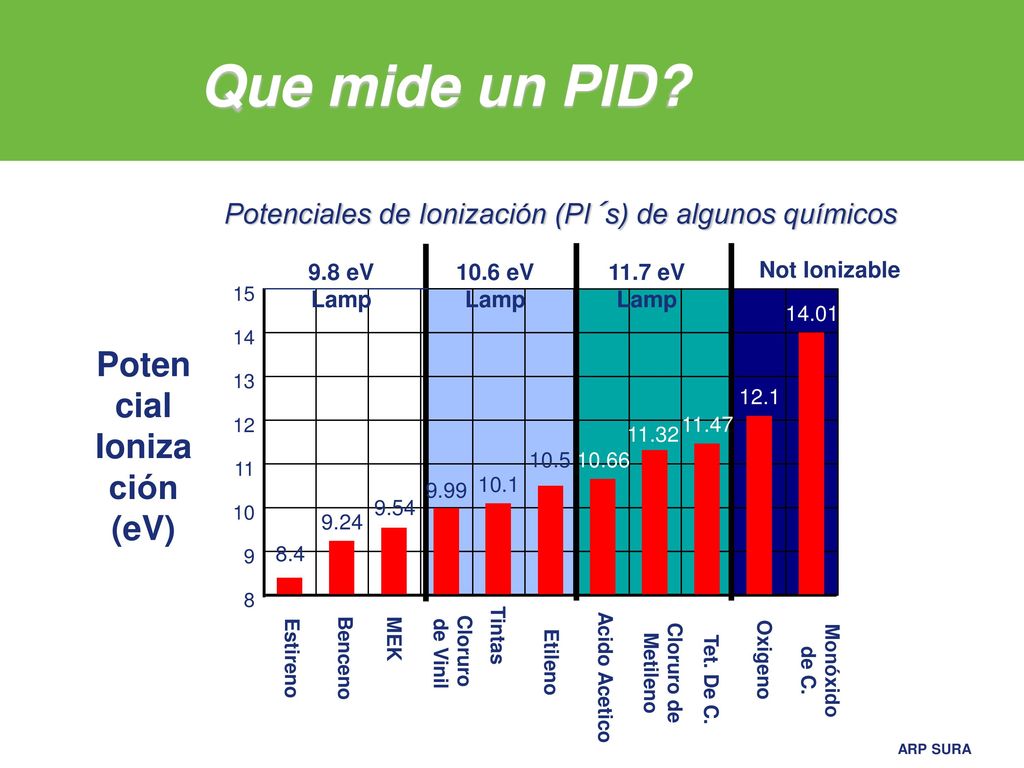

33 Potenciales de Ionización (PI´s) de algunos químicos
Que mide un PID? 8 9 10 11 12 13 14 15 8.4 9.24 9.54 9.99 10.1 10.5 10.66 11.32 11.47 12.1 14.01 Potenciales de Ionización (PI´s) de algunos químicos Benceno MEK de Vinil Cloruro Tintas Etileno Acido Acetico Cloruro de Metileno Tet. De C. Monóxido de C. Estireno Oxigeno Potencial Ionización (eV) 11.7 eV Lamp 10.6 eV Lamp Not Ionizable 9.8 eV Lamp

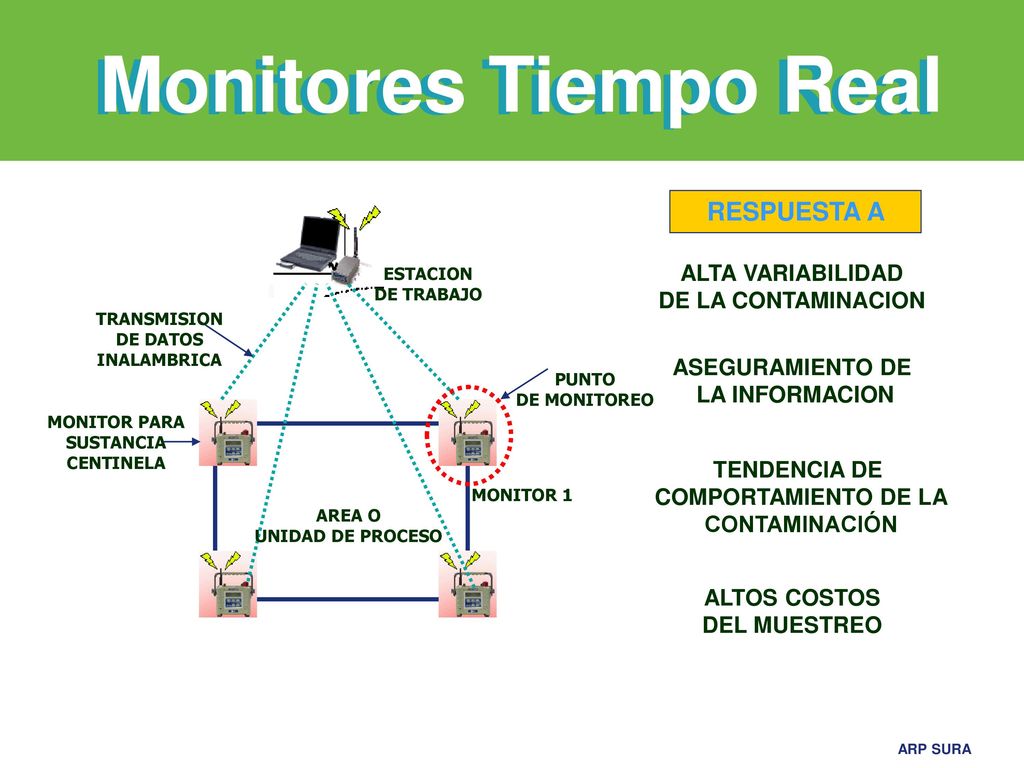

34 Monitores Tiempo Real RESPUESTA A ALTA VARIABILIDAD
ALTOS COSTOS DEL MUESTREO RESPUESTA A ALTA VARIABILIDAD DE LA CONTAMINACION ASEGURAMIENTO DE LA INFORMACION TENDENCIA DE COMPORTAMIENTO DE LA CONTAMINACIÓN AREA O UNIDAD DE PROCESO MONITOR 1 MONITOR PARA SUSTANCIA CENTINELA PUNTO DE MONITOREO ESTACION DE TRABAJO TRANSMISION DE DATOS INALAMBRICA

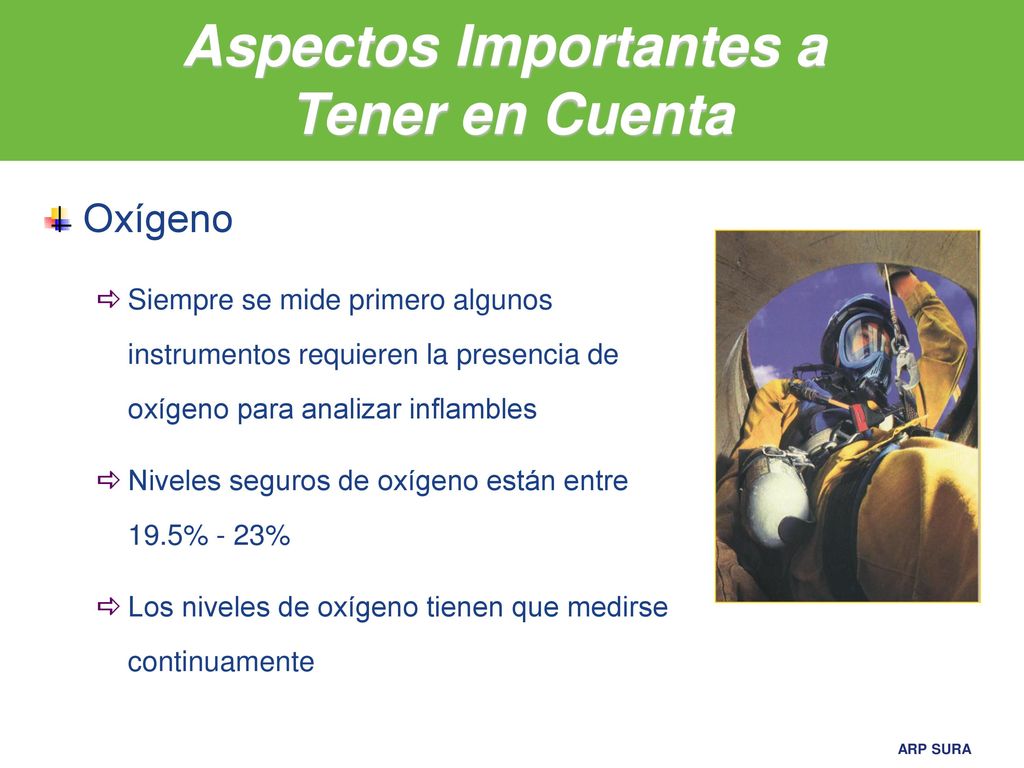

35 Aspectos Importantes a Tener en Cuenta
Oxígeno Siempre se mide primero algunos instrumentos requieren la presencia de oxígeno para analizar inflambles Niveles seguros de oxígeno están entre 19.5% - 23% Los niveles de oxígeno tienen que medirse continuamente 81 84 81 77 83 77 76

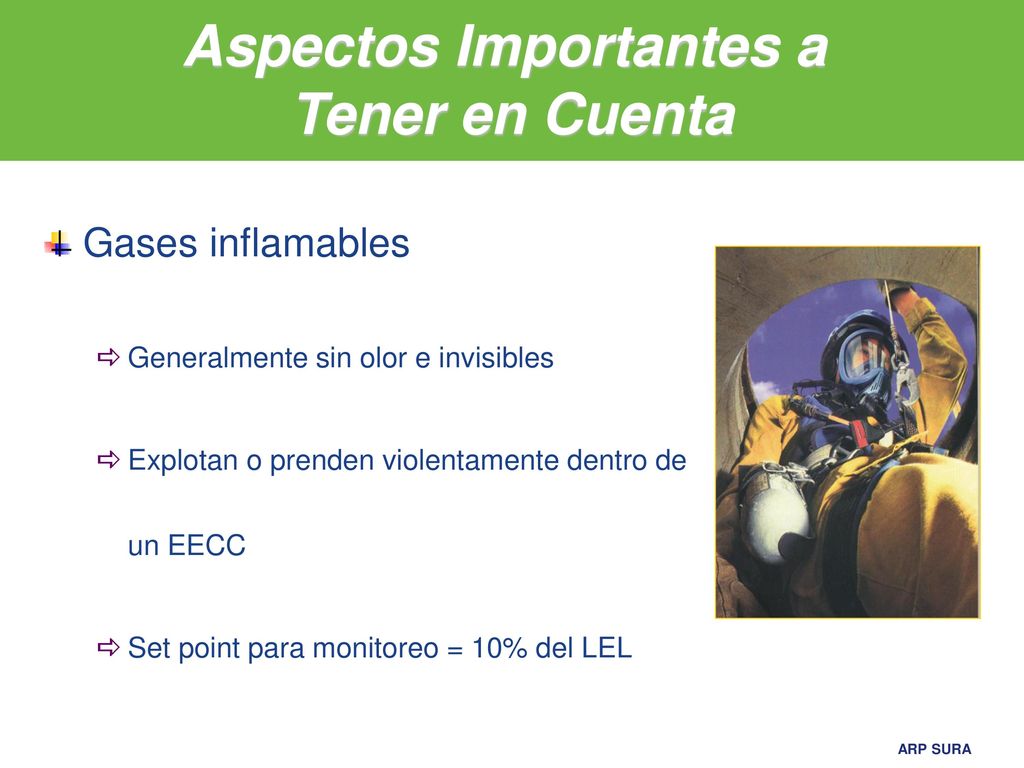

36 Aspectos Importantes a Tener en Cuenta
Gases inflamables Generalmente sin olor e invisibles Explotan o prenden violentamente dentro de un EECC Set point para monitoreo = 10% del LEL 81 84 81 77 83 77 76

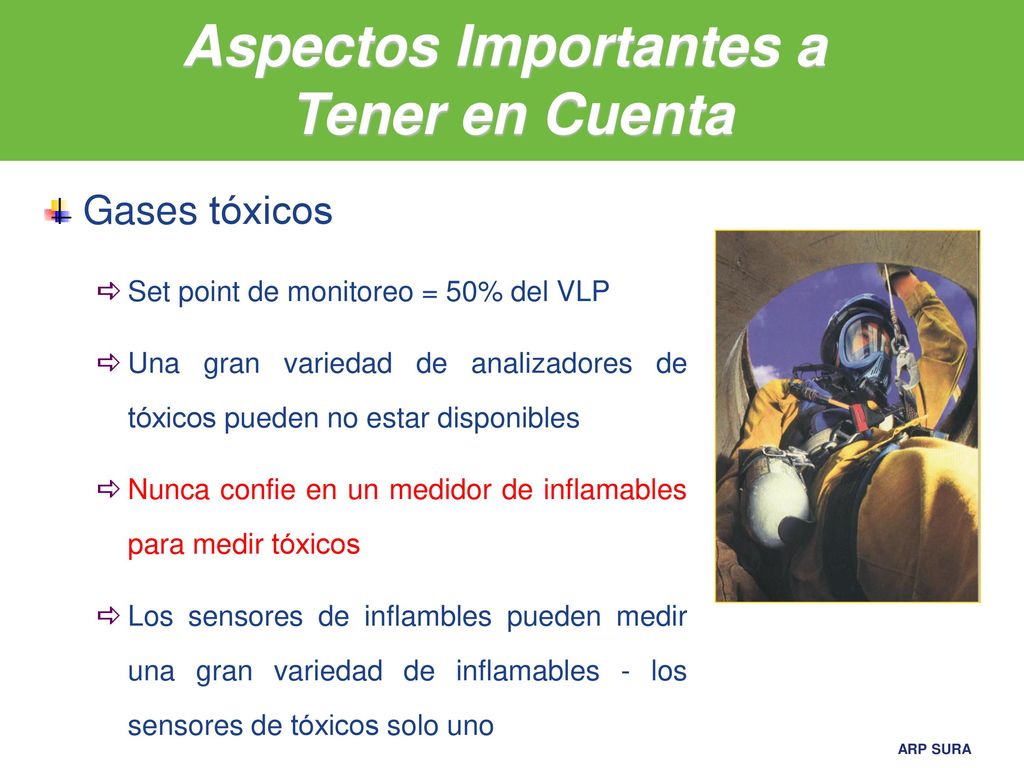

37 Aspectos Importantes a Tener en Cuenta
Gases tóxicos Set point de monitoreo = 50% del VLP Una gran variedad de analizadores de tóxicos pueden no estar disponibles Nunca confie en un medidor de inflamables para medir tóxicos Los sensores de inflambles pueden medir una gran variedad de inflamables - los sensores de tóxicos solo uno 81 84 81 77 83 77 76

38 Aspectos Importantes a Tener en Cuenta
Gases tóxicos Todos los otros peligros atmosféricos identificados en el permiso deben también ser monitoreados continuamente a menos que sea provista ventilación mecánica ininterrumpida Cuando se Proporciona Ventilación Continua el Muestreo de la Atmósfera Puede Hacerse Periódicamente 81 84 81 77 83 77 76

39 Seguridad para el Ingreso a Espacios Confinados
Desarrolle un Plan Monitoreo de Gases Selección Operación Precisión Procedimientos Permiso de Entrada

40 Ingreso a Espacios Confinados
Seleccione el Monitor de Gases Seleccione el Monitor de Gas Intrínsecamente Seguro que se Adecue Mejor a su Situación Hay Varios Monitores de Gas, Sencillos o Múltiples VOC´s NOx ppb Cl2 NH3

41 Ingreso a Espacios Confinados
Operación de los Monitores de Gases Asegúrese de que los Trabajadores que Entraran Dentro del Espacio Confinado Saben Como Operar sus Monitores de Gases e Interpretar Correctamente los Resultados de la Medición

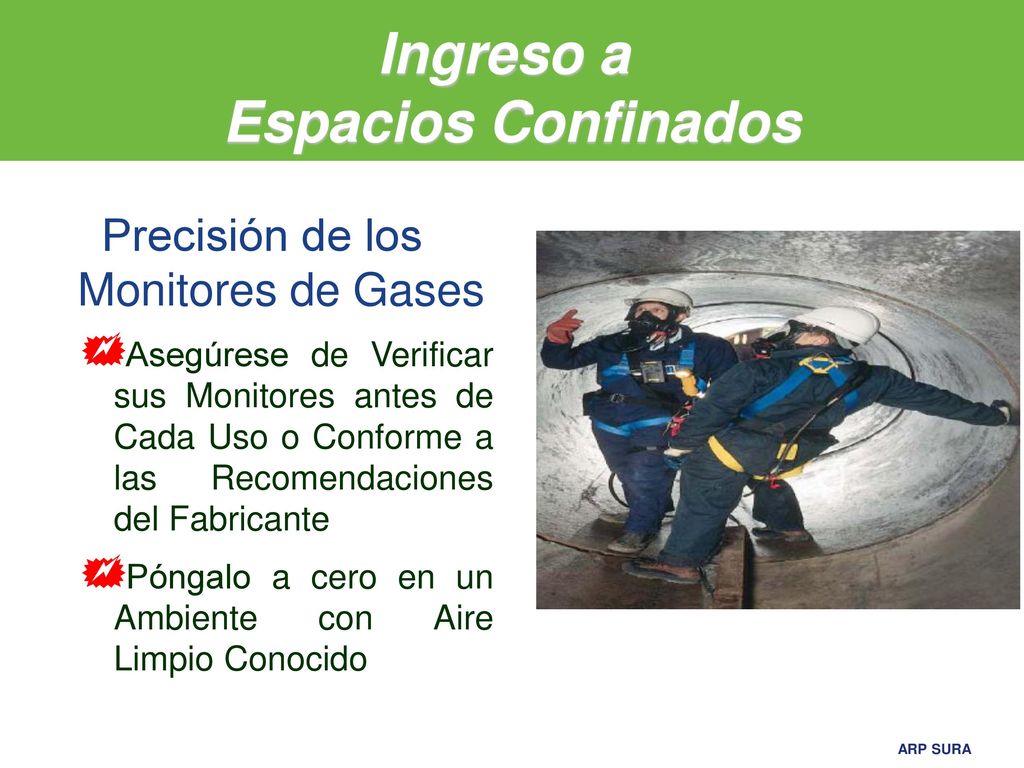

42 Ingreso a Espacios Confinados
Precisión de los Monitores de Gases Asegúrese de Verificar sus Monitores antes de Cada Uso o Conforme a las Recomendaciones del Fabricante Póngalo a cero en un Ambiente con Aire Limpio Conocido

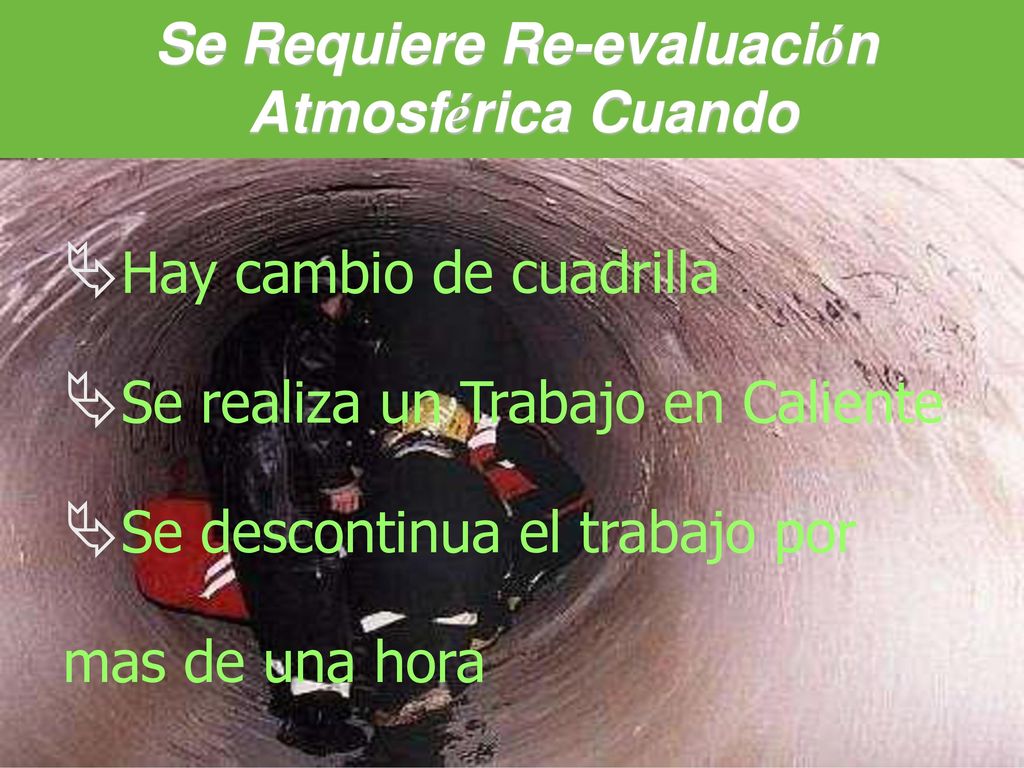

43 Se Requiere Re-evaluación Atmosférica Cuando
Hay cambio de cuadrilla Se realiza un Trabajo en Caliente Se descontinua el trabajo por mas de una hora 104 107 105 80 86 80 79

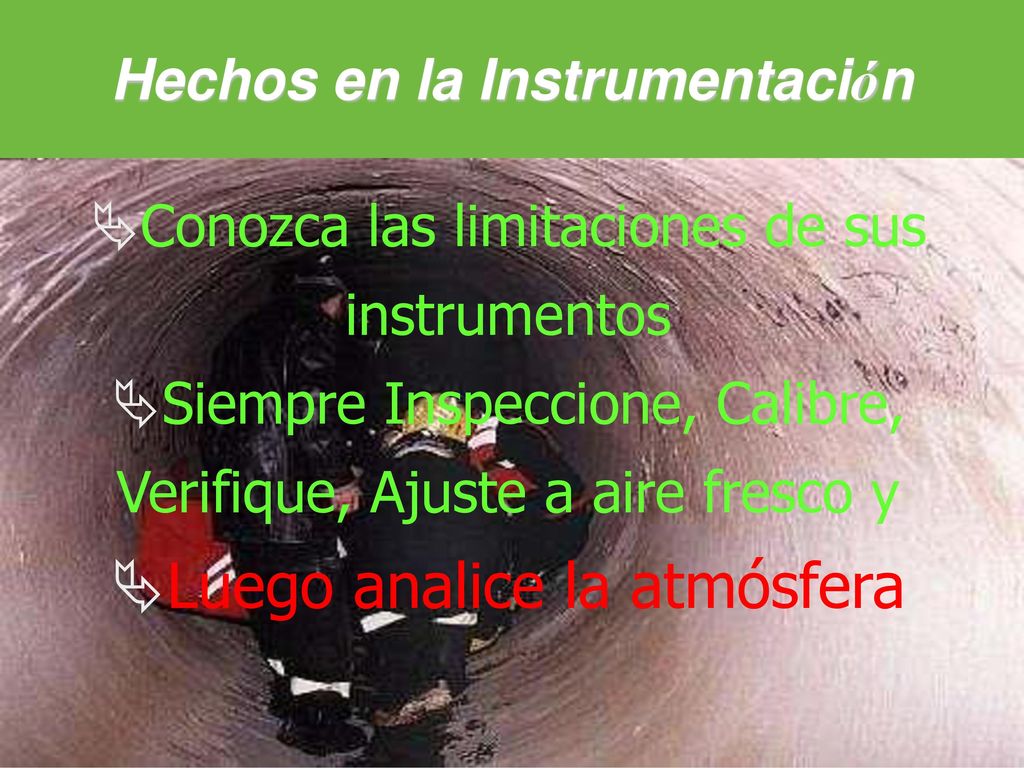

44 Hechos en la Instrumentación
Conozca las limitaciones de sus instrumentos Siempre Inspeccione, Calibre, Verifique, Ajuste a aire fresco y Luego analice la atmósfera 104 107 105 80 86 80 79

45 CONTROL MEJORAMIENTO CONTINUO Evaluación
Caracterización de la problemática, compromiso y acción gerencial Motivación, capacitación y formación del personal Mejoramiento y verificación de condiciones de los EECC Observación y cambio de comportamiento MEJORAMIENTO CONTINUO Evaluación

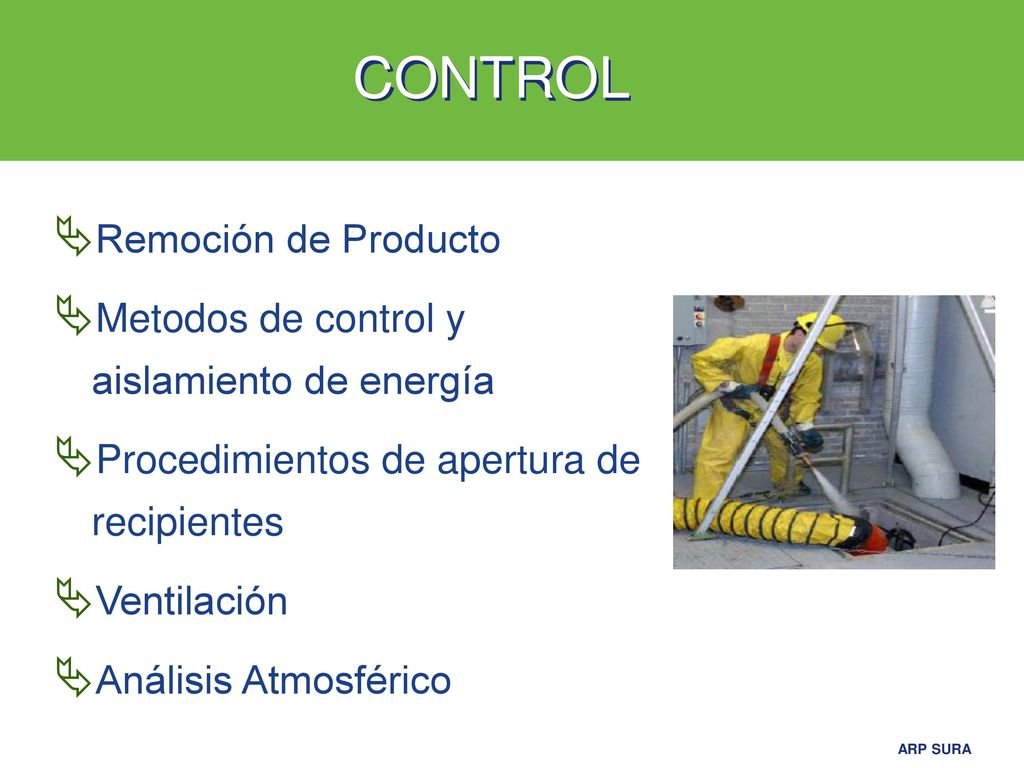

46 CONTROL Remoción de Producto
Metodos de control y aislamiento de energía Procedimientos de apertura de recipientes Ventilación Análisis Atmosférico

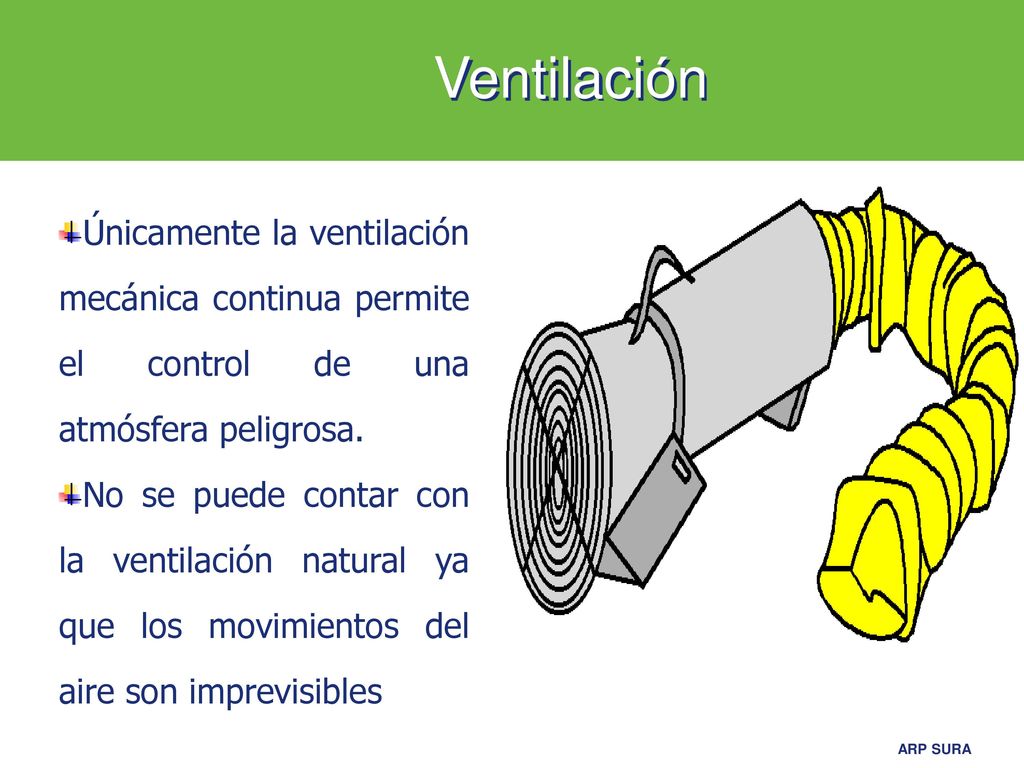

47 Ventilación Únicamente la ventilación mecánica continua permite el control de una atmósfera peligrosa. No se puede contar con la ventilación natural ya que los movimientos del aire son imprevisibles 67 23 64 25 63 69 64 64 64

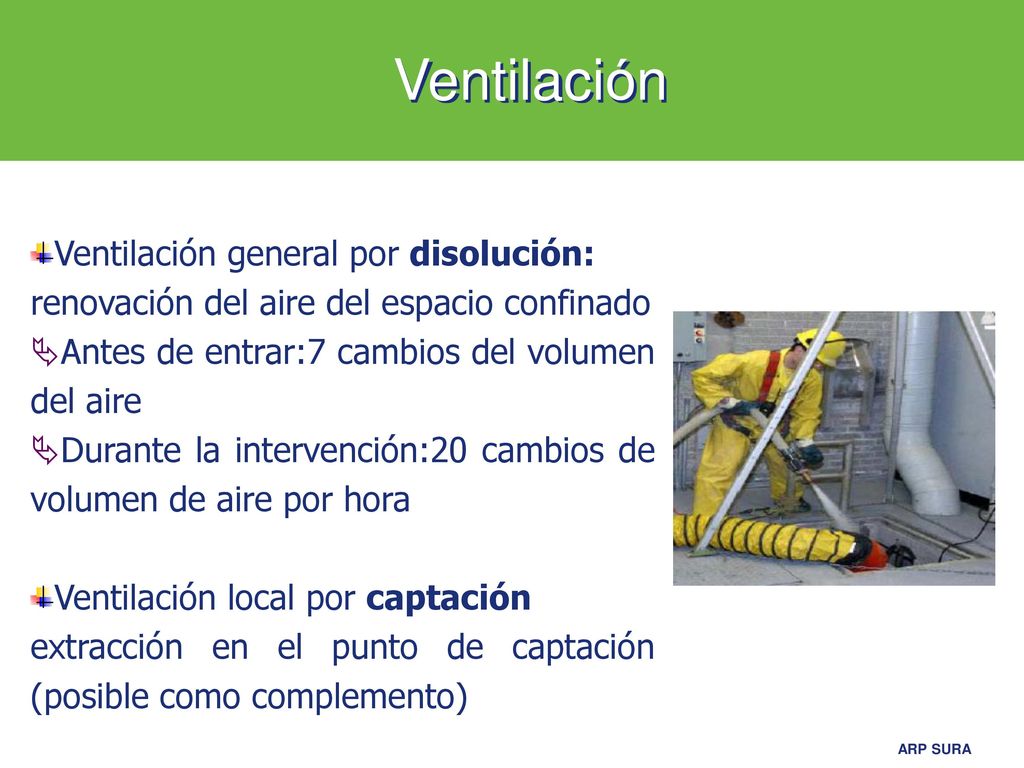

48 Ventilación Ventilación general por disolución:
renovación del aire del espacio confinado Antes de entrar:7 cambios del volumen del aire Durante la intervención:20 cambios de volumen de aire por hora Ventilación local por captación extracción en el punto de captación (posible como complemento) 67 23 64 25 63 69 64 64 64

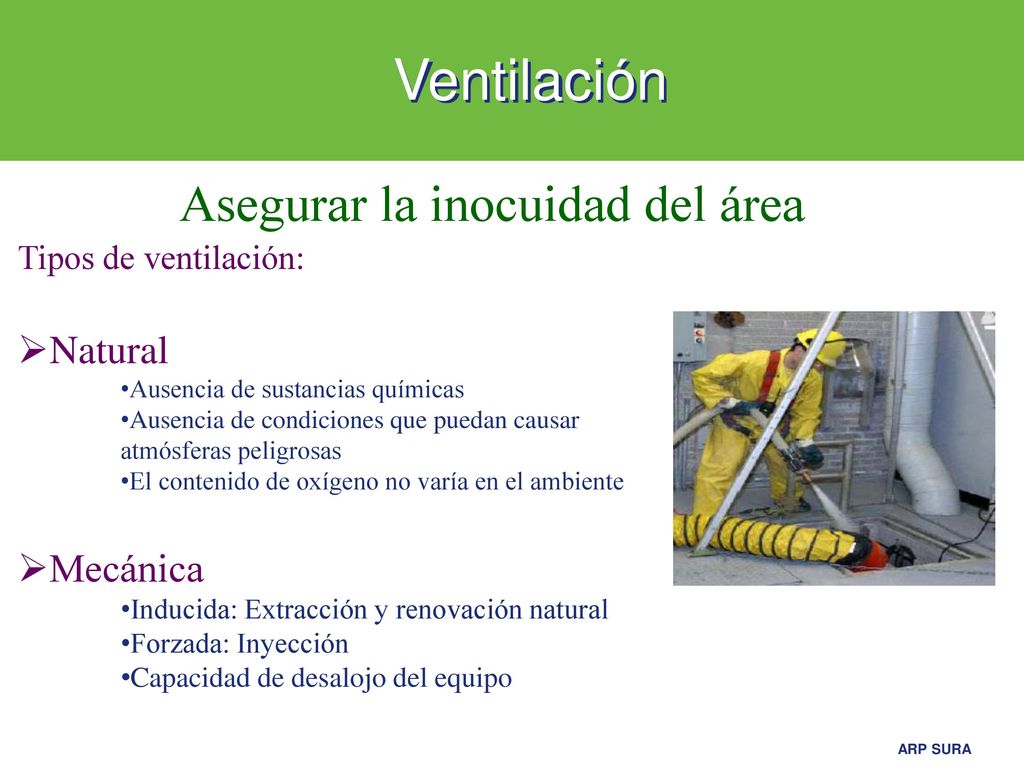

49 Asegurar la inocuidad del área
Ventilación Asegurar la inocuidad del área Tipos de ventilación: Natural Ausencia de sustancias químicas Ausencia de condiciones que puedan causar atmósferas peligrosas El contenido de oxígeno no varía en el ambiente Mecánica Inducida: Extracción y renovación natural Forzada: Inyección Capacidad de desalojo del equipo 67 23 64 25 64 69 64 63 64

50 Ventilación La Limpieza y La Purga
Operaciones de preparación previas a la entrada en el espacio confinado No introducir la cabeza para mirar en el interior Siempre que sea posible se realizará la limpieza y evacuación de los residuos desde el exterior 67 23 64 25 64 69 64 63 64

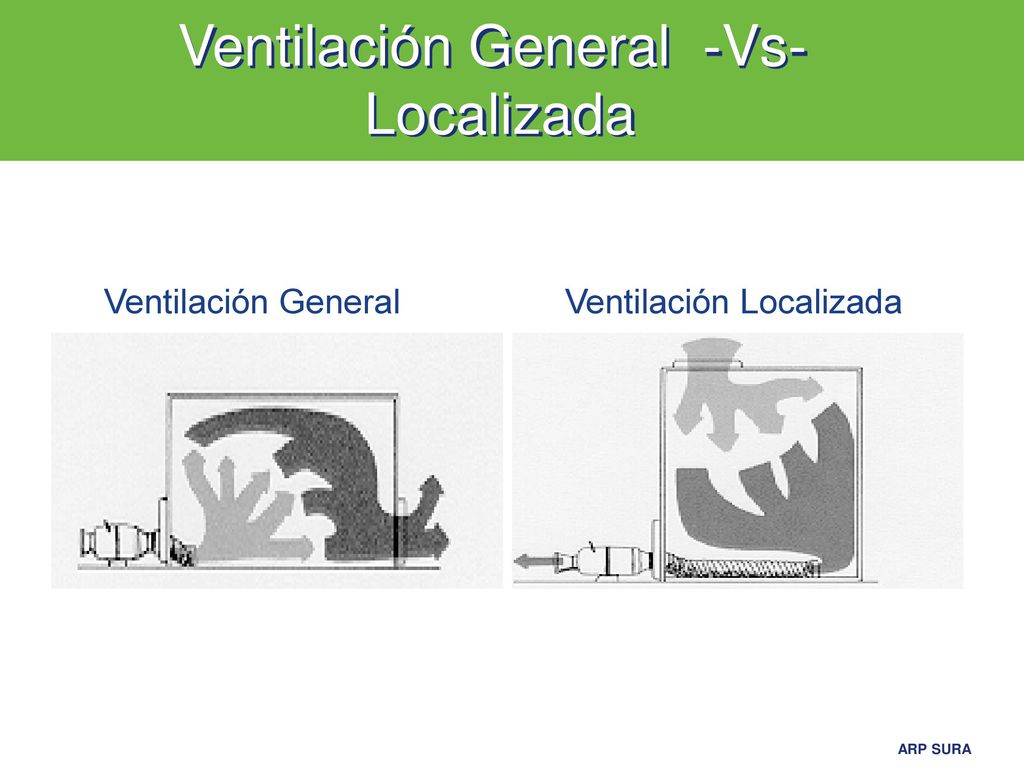

51 Ventilación General -Vs- Localizada
Ventilación General Ventilación Localizada 67 70 67 67 72 67 66

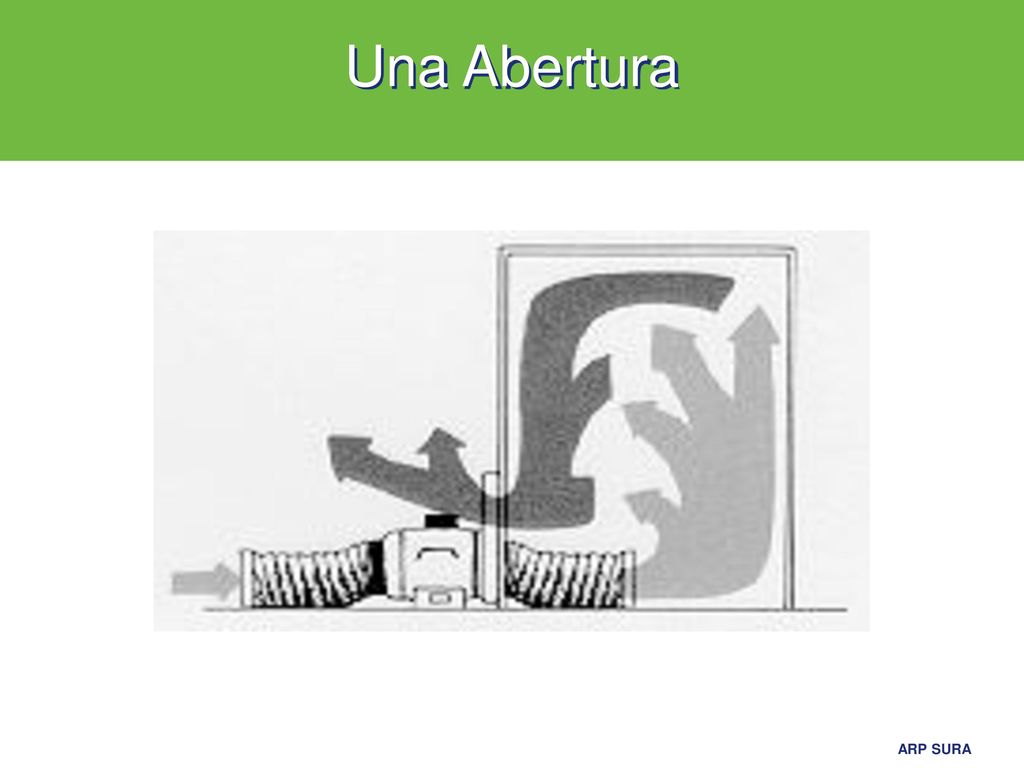

52 Una Abertura 68 71 68 68 73 68 67

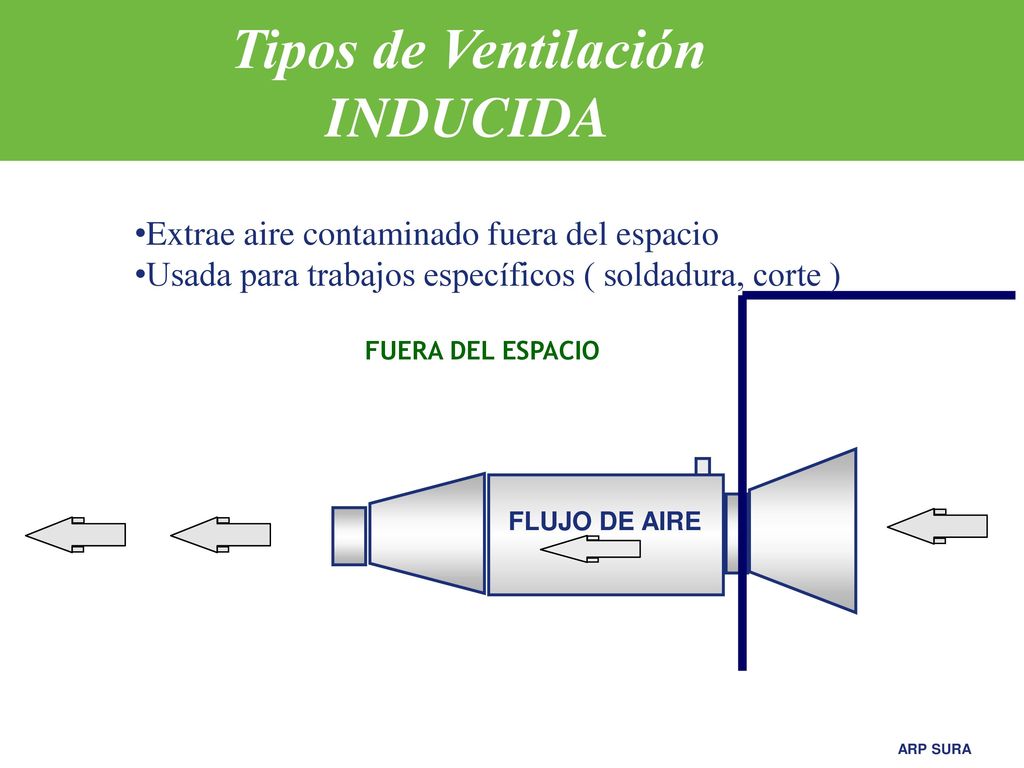

53 Tipos de Ventilación INDUCIDA
Extrae aire contaminado fuera del espacio Usada para trabajos específicos ( soldadura, corte ) FLUJO DE AIRE Espacio Confinado FUERA DEL ESPACIO 53

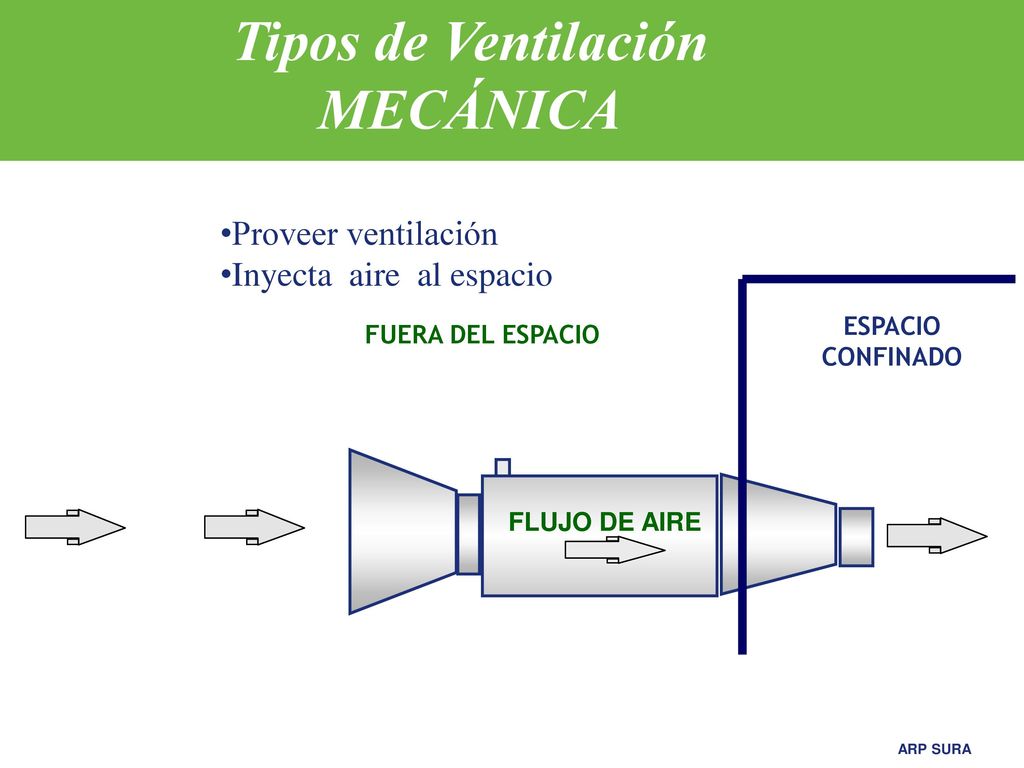

54 Tipos de Ventilación MECÁNICA
Proveer ventilación Inyecta aire al espacio ESPACIO CONFINADO FUERA DEL ESPACIO FLUJO DE AIRE 54

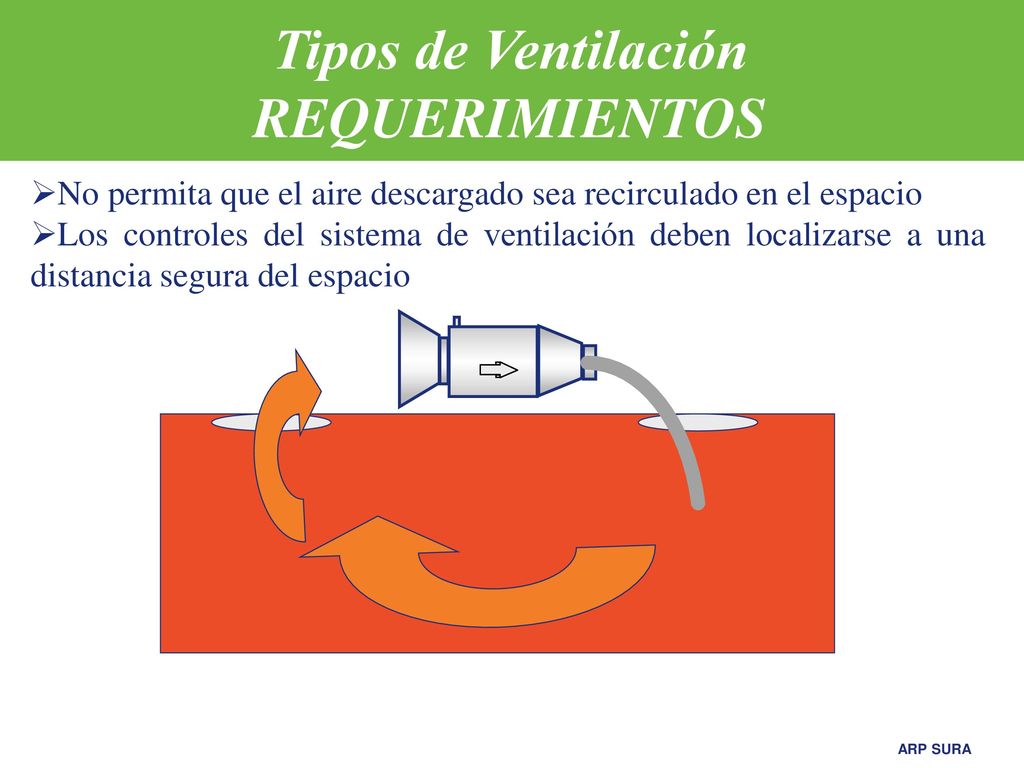

55 Tipos de Ventilación REQUERIMIENTOS
No permita que el aire descargado sea recirculado en el espacio Los controles del sistema de ventilación deben localizarse a una distancia segura del espacio 55

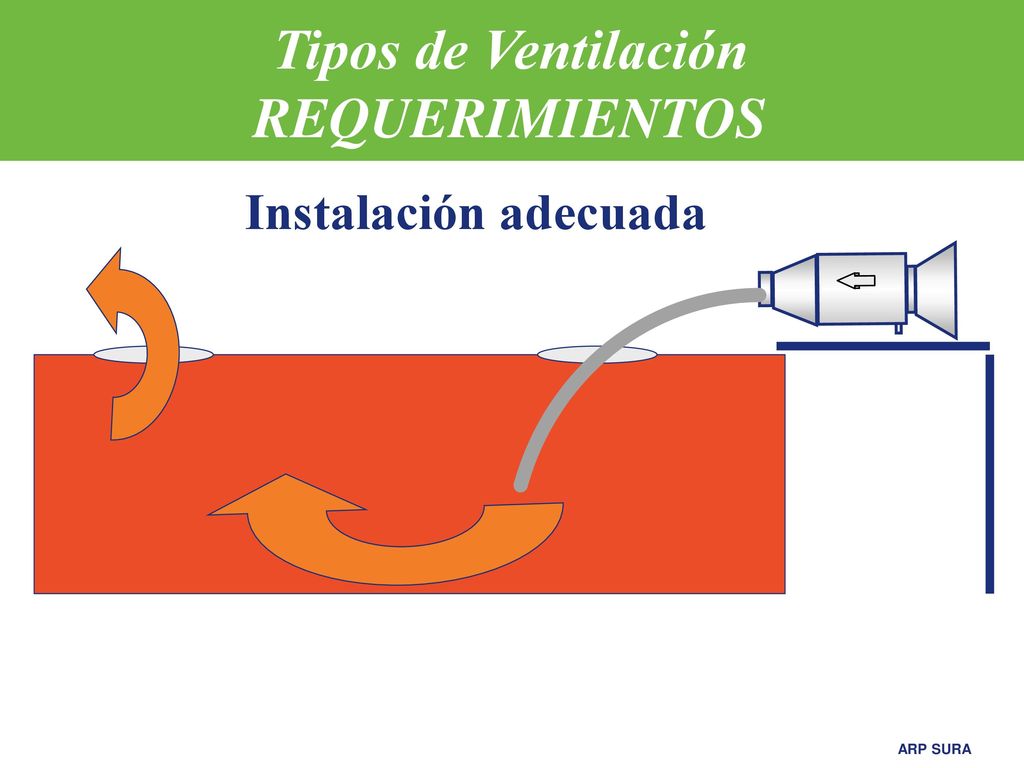

56 Tipos de Ventilación REQUERIMIENTOS
Instalación adecuada 56

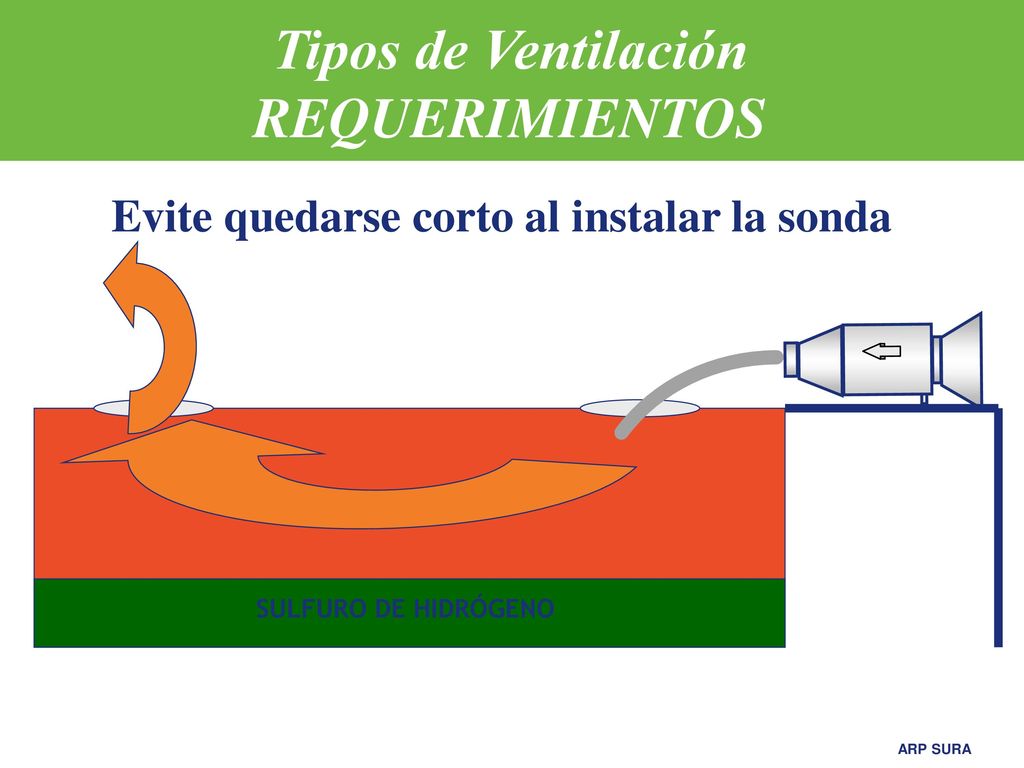

57 Tipos de Ventilación REQUERIMIENTOS
Evite quedarse corto al instalar la sonda SULFURO DE HIDRÓGENO 57

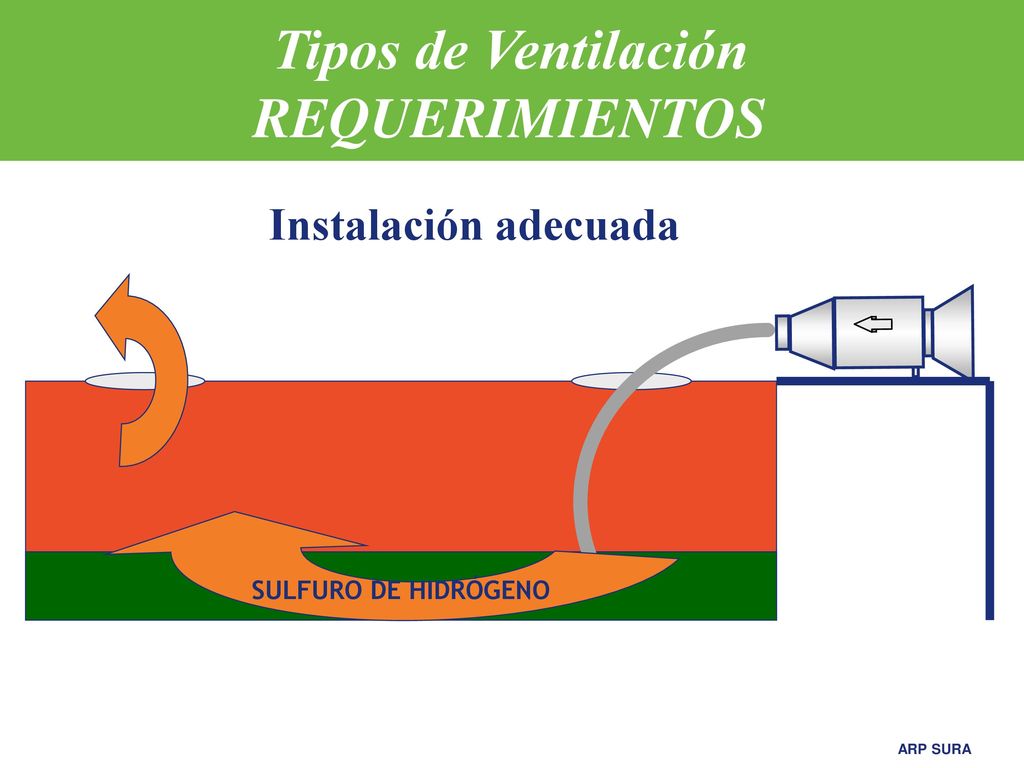

58 Tipos de Ventilación REQUERIMIENTOS
Instalación adecuada SULFURO DE HIDRÓGENO 58

59 Evaluación INDICADORES DE PROCESO No. PERMISOS DILIGENCIADOS X 100 No ACTIVIDADES PROGRAMADOS No. INSPECCION DE EQUIPOS REALIZADAS X100 No. INSPECCION PROGRAMADAS INDICADORES DE IMPACTO No A.T. POR TRABAJOS EN ESPACIOS CONFINADOS X100 No. A.T. TOTALES

60 GRACIAS
