ENERMICON S.A. TURBINAS HIDRAULICAS

Presentación del tema: "ENERMICON S.A. TURBINAS HIDRAULICAS"— Transcripción de la presentación:

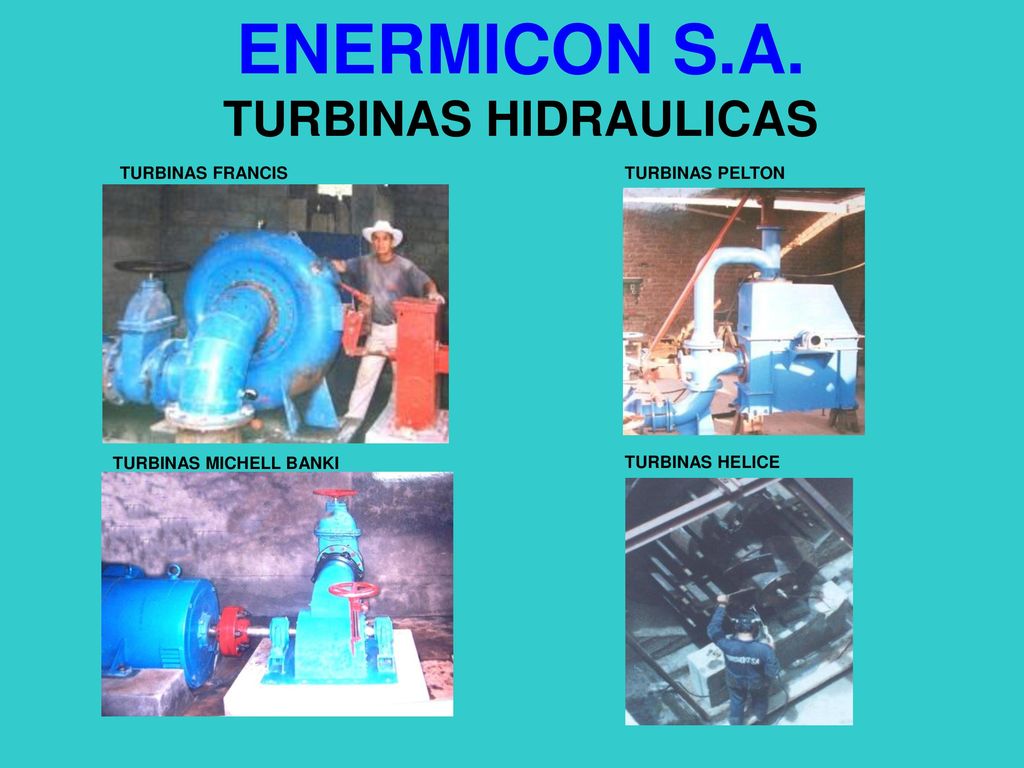

1 ENERMICON S.A. TURBINAS HIDRAULICAS
TURBINAS FRANCIS TURBINAS PELTON TURBINAS MICHELL BANKI TURBINAS HELICE TURBINAS MICHELL BANKI TURBINAS HELICE

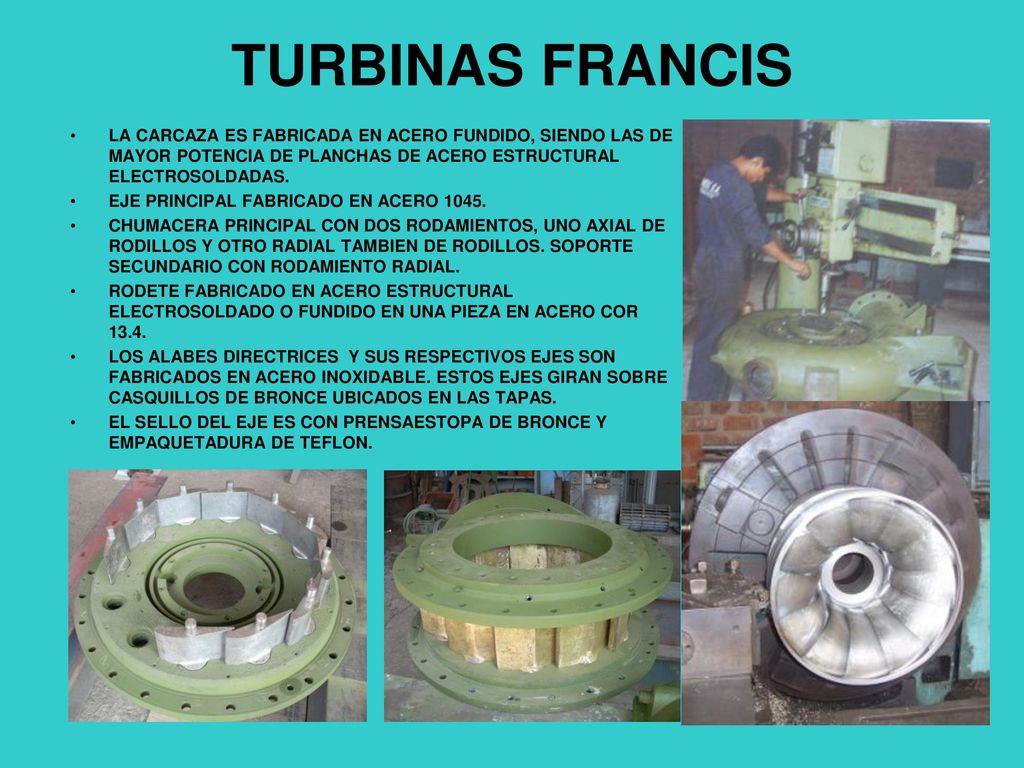

2 TURBINAS FRANCIS LA CARCAZA ES FABRICADA EN ACERO FUNDIDO, SIENDO LAS DE MAYOR POTENCIA DE PLANCHAS DE ACERO ESTRUCTURAL ELECTROSOLDADAS. EJE PRINCIPAL FABRICADO EN ACERO 1045. CHUMACERA PRINCIPAL CON DOS RODAMIENTOS, UNO AXIAL DE RODILLOS Y OTRO RADIAL TAMBIEN DE RODILLOS. SOPORTE SECUNDARIO CON RODAMIENTO RADIAL. RODETE FABRICADO EN ACERO ESTRUCTURAL ELECTROSOLDADO O FUNDIDO EN UNA PIEZA EN ACERO COR 13.4. LOS ALABES DIRECTRICES Y SUS RESPECTIVOS EJES SON FABRICADOS EN ACERO INOXIDABLE. ESTOS EJES GIRAN SOBRE CASQUILLOS DE BRONCE UBICADOS EN LAS TAPAS. EL SELLO DEL EJE ES CON PRENSAESTOPA DE BRONCE Y EMPAQUETADURA DE TEFLON.

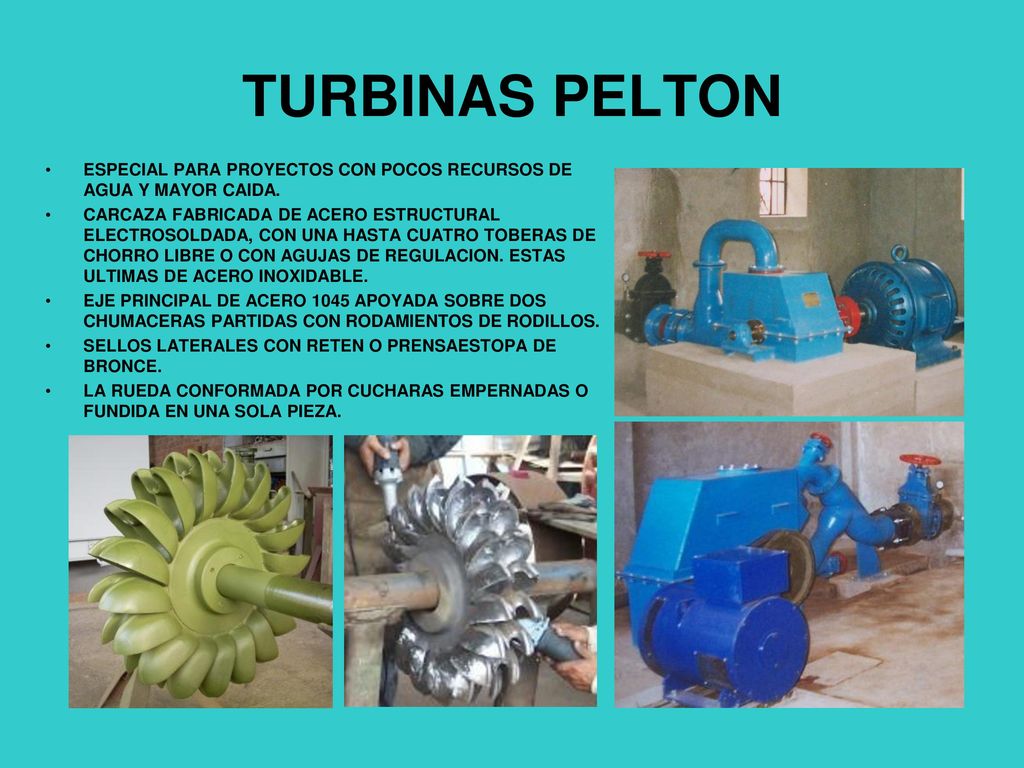

3 TURBINAS PELTON ESPECIAL PARA PROYECTOS CON POCOS RECURSOS DE AGUA Y MAYOR CAIDA. CARCAZA FABRICADA DE ACERO ESTRUCTURAL ELECTROSOLDADA, CON UNA HASTA CUATRO TOBERAS DE CHORRO LIBRE O CON AGUJAS DE REGULACION. ESTAS ULTIMAS DE ACERO INOXIDABLE. EJE PRINCIPAL DE ACERO 1045 APOYADA SOBRE DOS CHUMACERAS PARTIDAS CON RODAMIENTOS DE RODILLOS. SELLOS LATERALES CON RETEN O PRENSAESTOPA DE BRONCE. LA RUEDA CONFORMADA POR CUCHARAS EMPERNADAS O FUNDIDA EN UNA SOLA PIEZA.

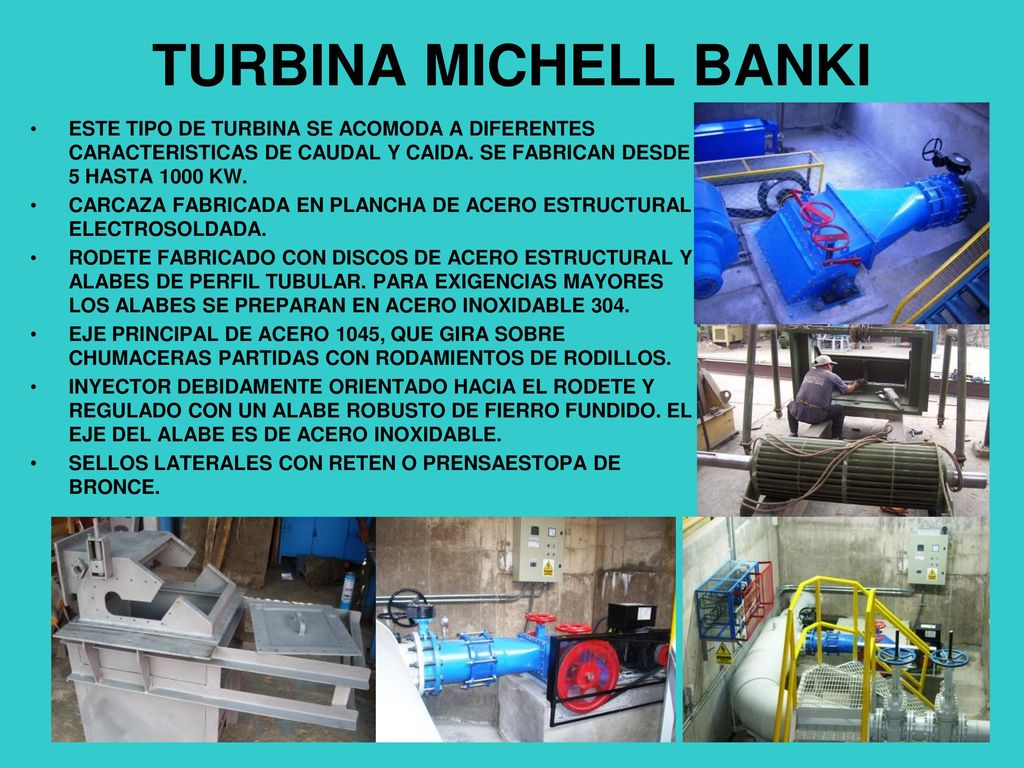

4 TURBINA MICHELL BANKI ESTE TIPO DE TURBINA SE ACOMODA A DIFERENTES CARACTERISTICAS DE CAUDAL Y CAIDA. SE FABRICAN DESDE 5 HASTA 1000 KW. CARCAZA FABRICADA EN PLANCHA DE ACERO ESTRUCTURAL ELECTROSOLDADA. RODETE FABRICADO CON DISCOS DE ACERO ESTRUCTURAL Y ALABES DE PERFIL TUBULAR. PARA EXIGENCIAS MAYORES LOS ALABES SE PREPARAN EN ACERO INOXIDABLE 304. EJE PRINCIPAL DE ACERO 1045, QUE GIRA SOBRE CHUMACERAS PARTIDAS CON RODAMIENTOS DE RODILLOS. INYECTOR DEBIDAMENTE ORIENTADO HACIA EL RODETE Y REGULADO CON UN ALABE ROBUSTO DE FIERRO FUNDIDO. EL EJE DEL ALABE ES DE ACERO INOXIDABLE. SELLOS LATERALES CON RETEN O PRENSAESTOPA DE BRONCE.

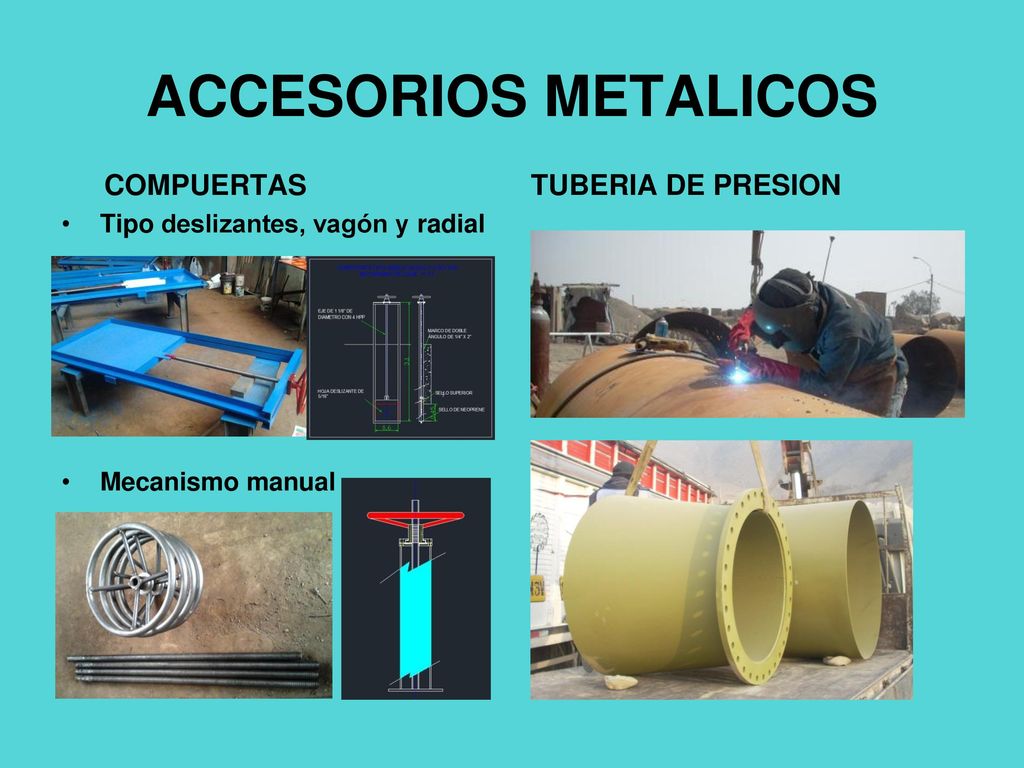

5 ACCESORIOS METALICOS TUBERIA DE PRESION COMPUERTAS
Tipo deslizantes, vagón y radial Mecanismo manual TUBERIA DE PRESION Tipo deslizantes, vagón y radial

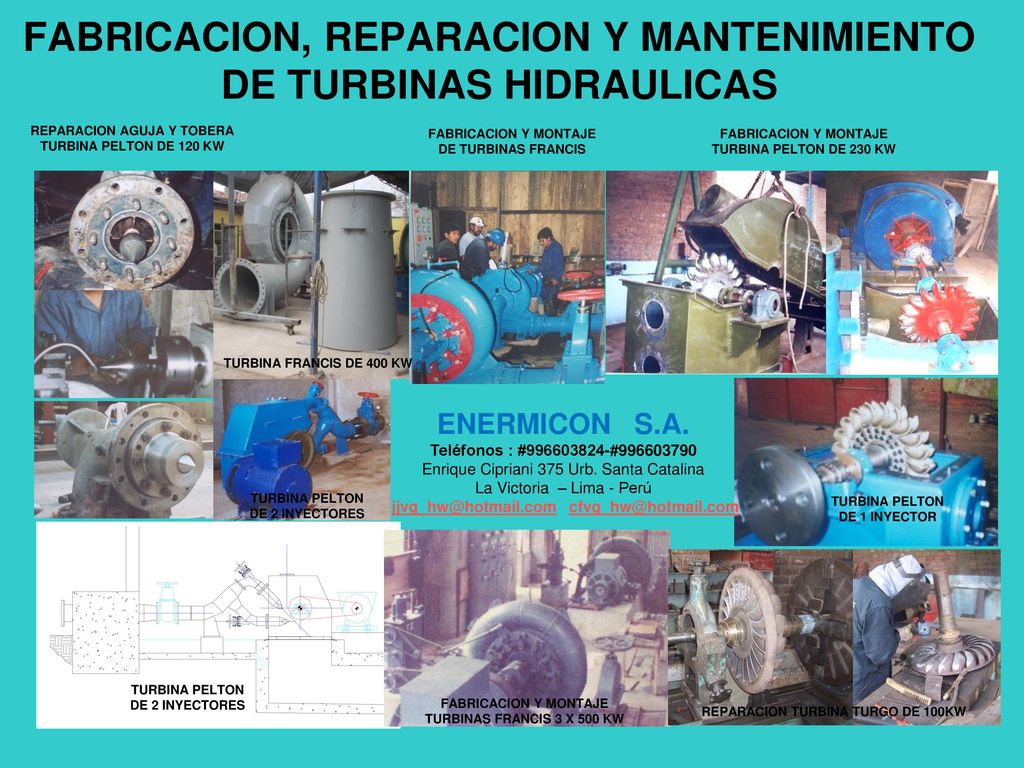

6 FABRICACION, REPARACION Y MANTENIMIENTO DE TURBINAS HIDRAULICAS
REPARACION AGUJA Y TOBERA TURBINA PELTON DE 120 KW FABRICACION Y MONTAJE DE TURBINAS FRANCIS FABRICACION Y MONTAJE TURBINA PELTON DE 230 KW TURBINA FRANCIS DE 400 KW ENERMICON S.A. Teléfonos : # # Enrique Cipriani 375 Urb. Santa Catalina La Victoria – Lima - Perú REPARACION AGUJA Y TOBERA TURBINA PELTON DE 120 KW FABRICACION Y MONTAJE TURBINA PELTON DE 230 KW MONTAJE TURBINAS FRANCIS TURBINA PELTON DE 2 INYECTORES REPARACION TURBINA TURGO DE 100 KW TURBINA PELTON DE 2 INYECTORES TURBINA PELTON DE 1 INYECTOR TURBINA PELTON DE 2 INYECTORES FABRICACION Y MONTAJE TURBINAS FRANCIS 3 X 500 KW REPARACION TURBINA TURGO DE 100KW
