INTRODUCCIÓN En la bibliografía sobre taxidermia se encuentra una cierta coincidencia sobre como estabilizar curtiendo a la piel para su conservación una.

Presentación del tema: "INTRODUCCIÓN En la bibliografía sobre taxidermia se encuentra una cierta coincidencia sobre como estabilizar curtiendo a la piel para su conservación una."— Transcripción de la presentación:

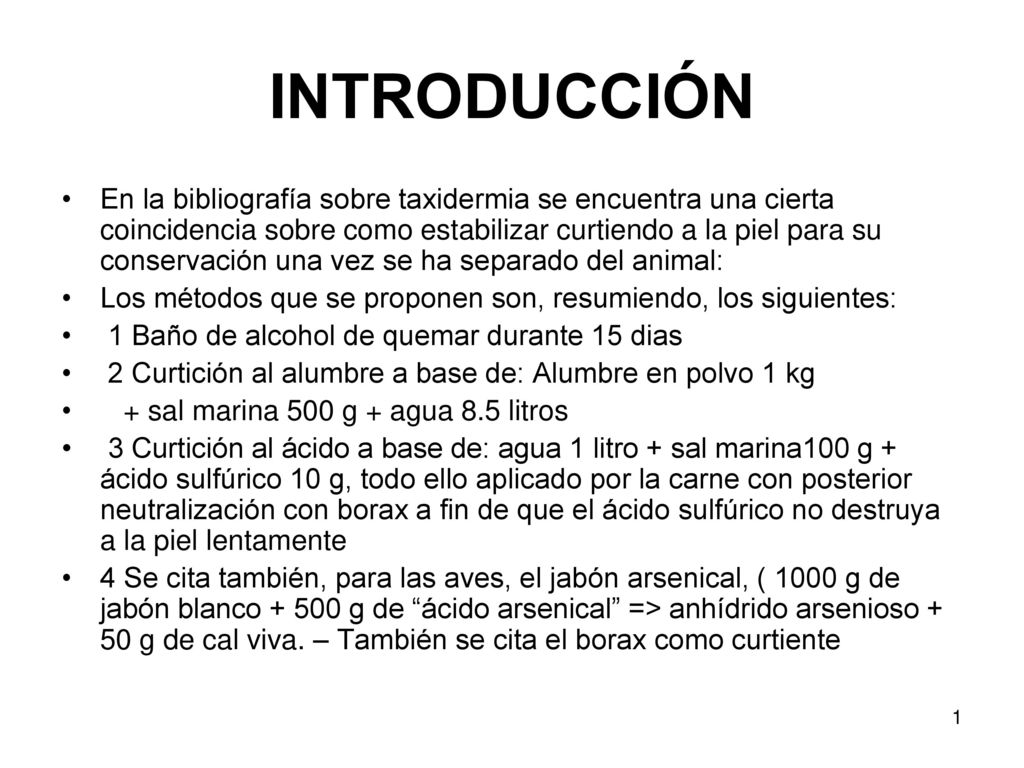

1 INTRODUCCIÓN En la bibliografía sobre taxidermia se encuentra una cierta coincidencia sobre como estabilizar curtiendo a la piel para su conservación una vez se ha separado del animal: Los métodos que se proponen son, resumiendo, los siguientes: 1 Baño de alcohol de quemar durante 15 dias 2 Curtición al alumbre a base de: Alumbre en polvo 1 kg + sal marina 500 g + agua 8.5 litros 3 Curtición al ácido a base de: agua 1 litro + sal marina100 g + ácido sulfúrico 10 g, todo ello aplicado por la carne con posterior neutralización con borax a fin de que el ácido sulfúrico no destruya a la piel lentamente 4 Se cita también, para las aves, el jabón arsenical, ( 1000 g de jabón blanco g de “ácido arsenical” => anhídrido arsenioso + 50 g de cal viva. – También se cita el borax como curtiente

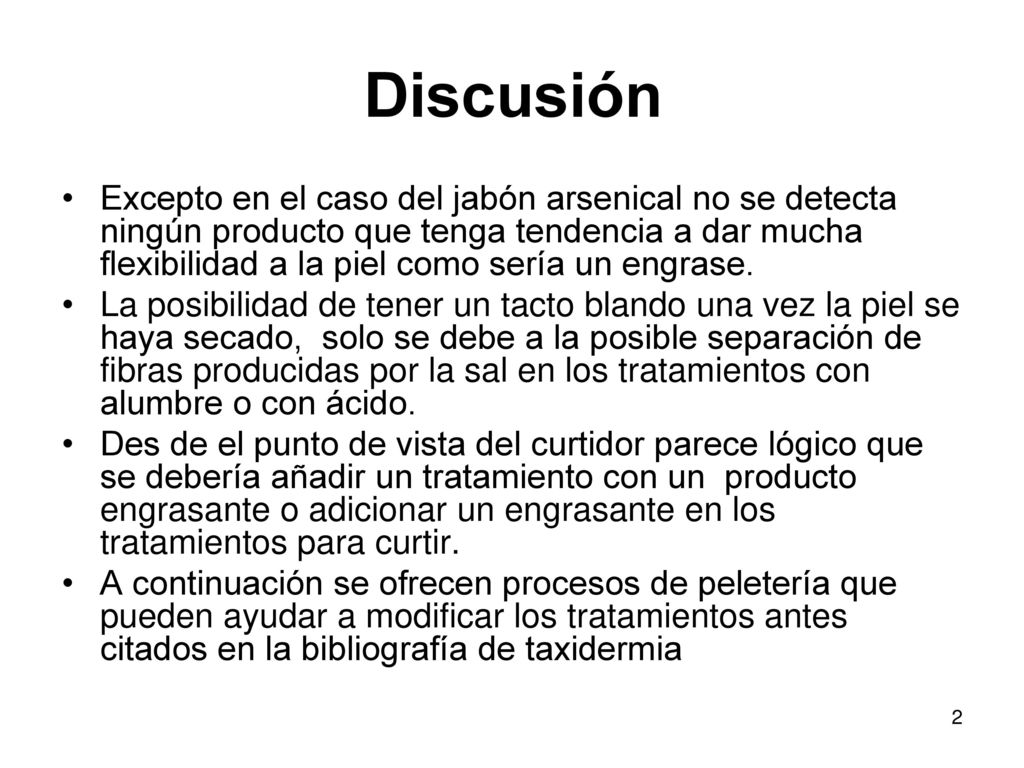

2 Discusión Excepto en el caso del jabón arsenical no se detecta ningún producto que tenga tendencia a dar mucha flexibilidad a la piel como sería un engrase. La posibilidad de tener un tacto blando una vez la piel se haya secado, solo se debe a la posible separación de fibras producidas por la sal en los tratamientos con alumbre o con ácido. Des de el punto de vista del curtidor parece lógico que se debería añadir un tratamiento con un producto engrasante o adicionar un engrasante en los tratamientos para curtir. A continuación se ofrecen procesos de peletería que pueden ayudar a modificar los tratamientos antes citados en la bibliografía de taxidermia

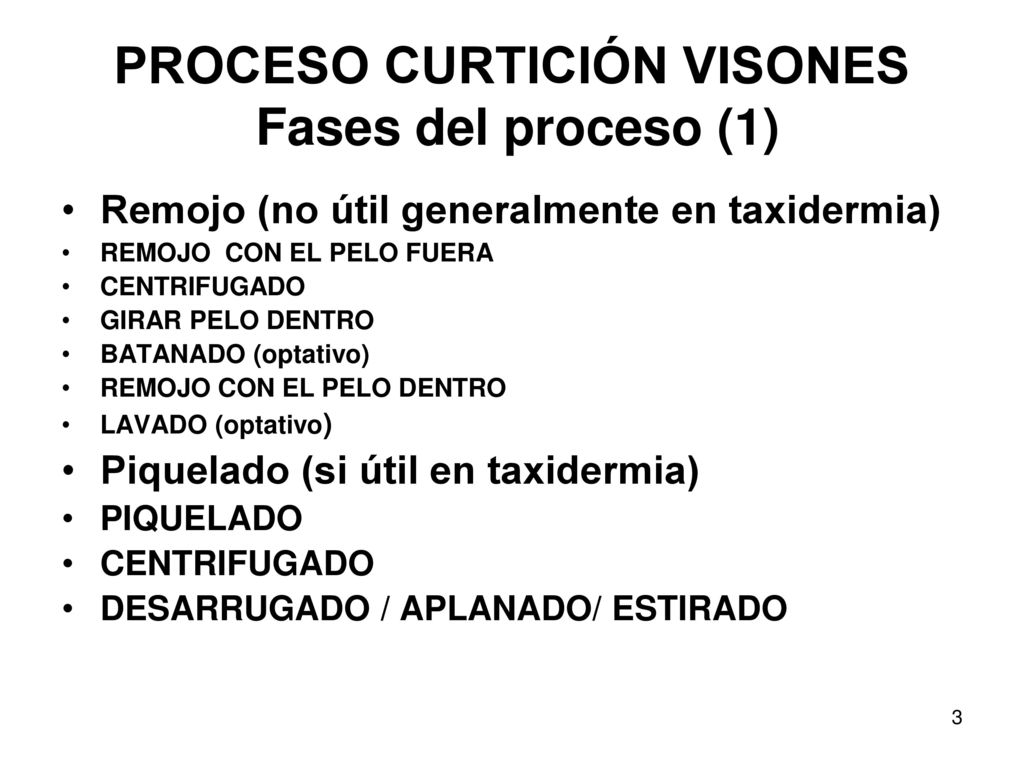

3 PROCESO CURTICIÓN VISONES Fases del proceso (1)
Remojo (no útil generalmente en taxidermia) REMOJO CON EL PELO FUERA CENTRIFUGADO GIRAR PELO DENTRO BATANADO (optativo) REMOJO CON EL PELO DENTRO LAVADO (optativo) Piquelado (si útil en taxidermia) PIQUELADO DESARRUGADO / APLANADO/ ESTIRADO

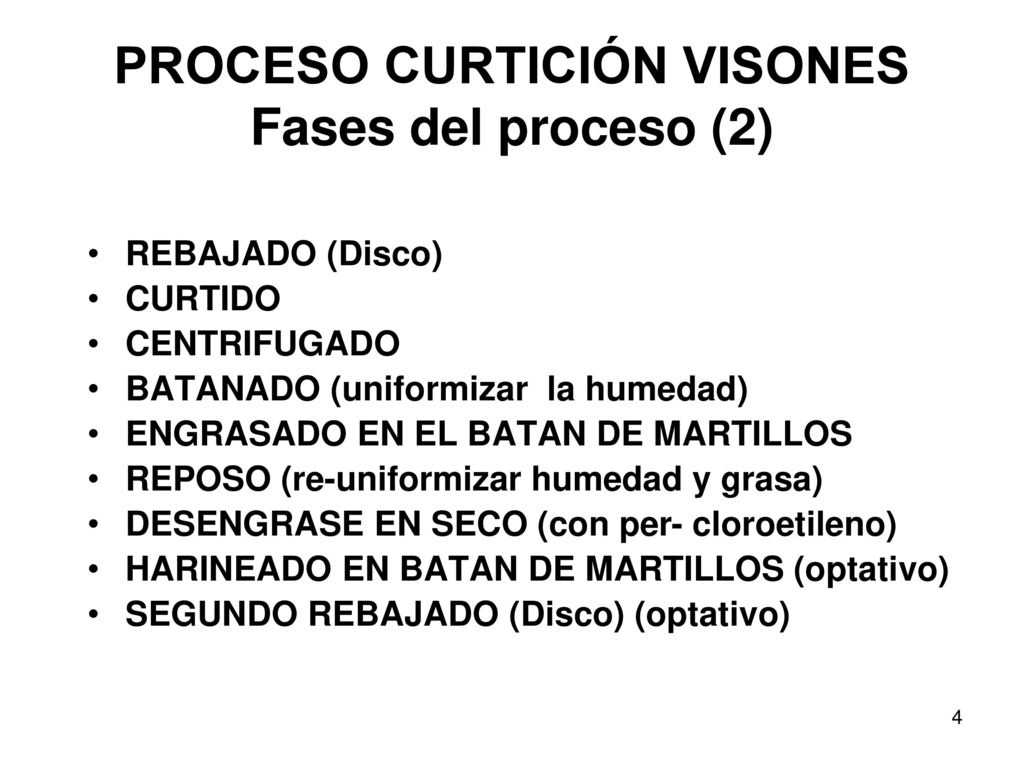

4 PROCESO CURTICIÓN VISONES Fases del proceso (2)
REBAJADO (Disco) CURTIDO CENTRIFUGADO BATANADO (uniformizar la humedad) ENGRASADO EN EL BATAN DE MARTILLOS REPOSO (re-uniformizar humedad y grasa) DESENGRASE EN SECO (con per- cloroetileno) HARINEADO EN BATAN DE MARTILLOS (optativo) SEGUNDO REBAJADO (Disco) (optativo)

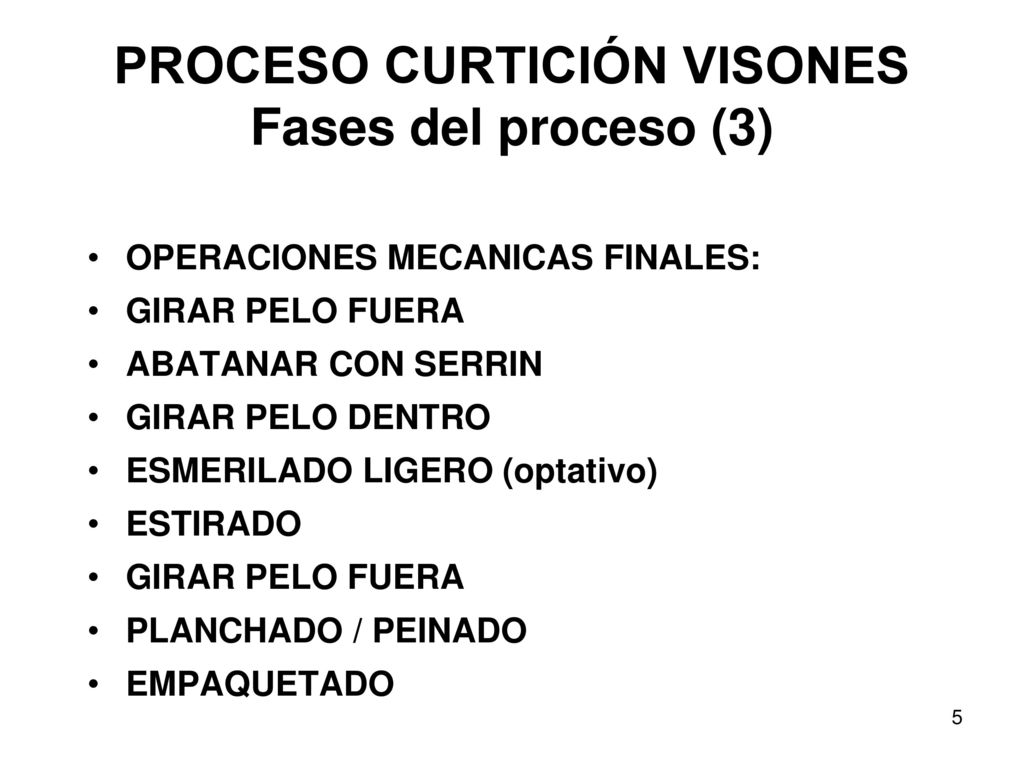

5 PROCESO CURTICIÓN VISONES Fases del proceso (3)
OPERACIONES MECANICAS FINALES: GIRAR PELO FUERA ABATANAR CON SERRIN GIRAR PELO DENTRO ESMERILADO LIGERO (optativo) ESTIRADO PLANCHADO / PEINADO EMPAQUETADO

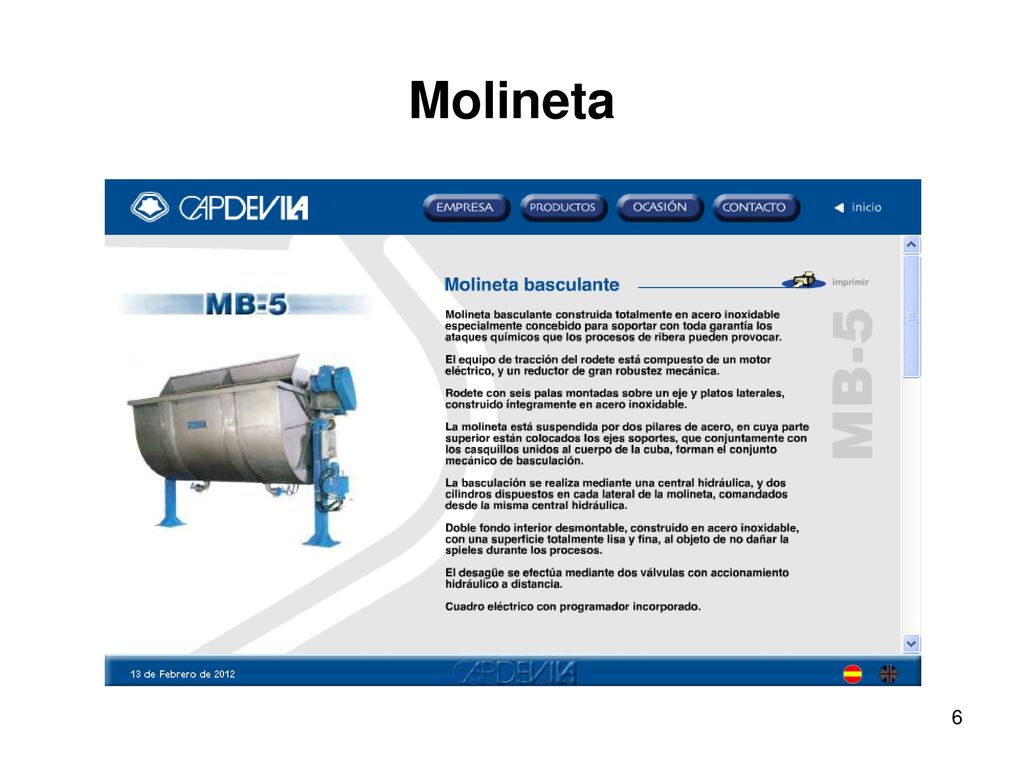

6 Molineta

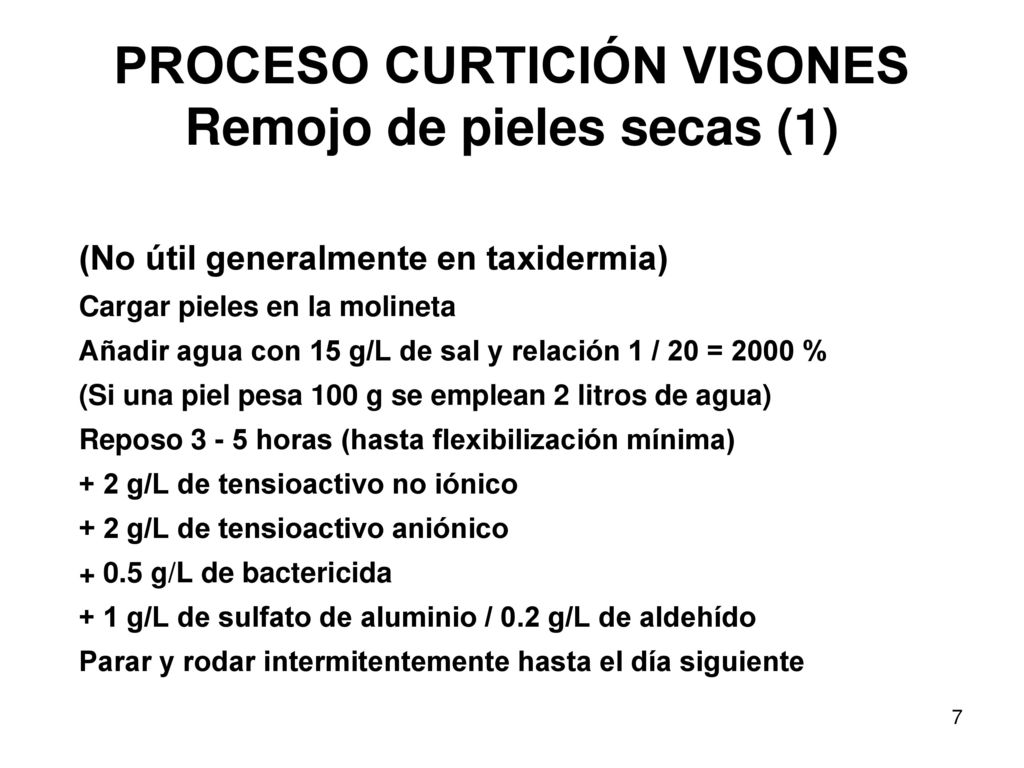

7 PROCESO CURTICIÓN VISONES Remojo de pieles secas (1)
(No útil generalmente en taxidermia) Cargar pieles en la molineta Añadir agua con 15 g/L de sal y relación 1 / 20 = 2000 % (Si una piel pesa 100 g se emplean 2 litros de agua) Reposo horas (hasta flexibilización mínima) + 2 g/L de tensioactivo no iónico + 2 g/L de tensioactivo aniónico + 0.5 g/L de bactericida + 1 g/L de sulfato de aluminio / 0.2 g/L de aldehído Parar y rodar intermitentemente hasta el día siguiente

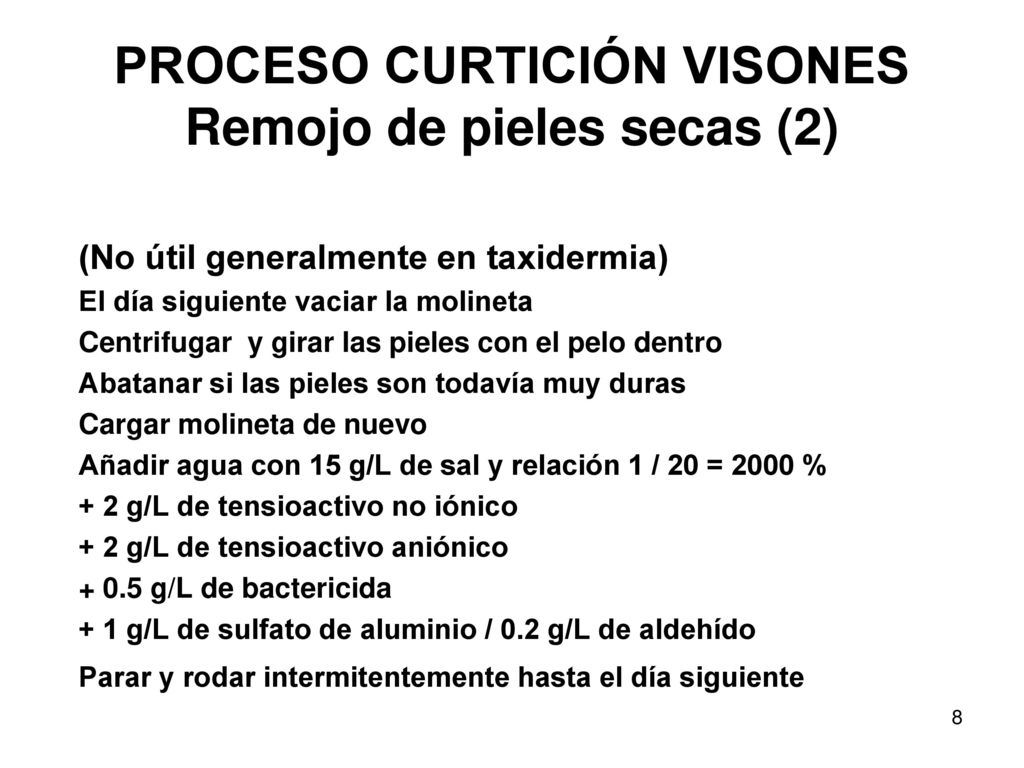

8 PROCESO CURTICIÓN VISONES Remojo de pieles secas (2)
(No útil generalmente en taxidermia) El día siguiente vaciar la molineta Centrifugar y girar las pieles con el pelo dentro Abatanar si las pieles son todavía muy duras Cargar molineta de nuevo Añadir agua con 15 g/L de sal y relación 1 / 20 = 2000 % + 2 g/L de tensioactivo no iónico + 2 g/L de tensioactivo aniónico + 0.5 g/L de bactericida + 1 g/L de sulfato de aluminio / 0.2 g/L de aldehído Parar y rodar intermitentemente hasta el día siguiente

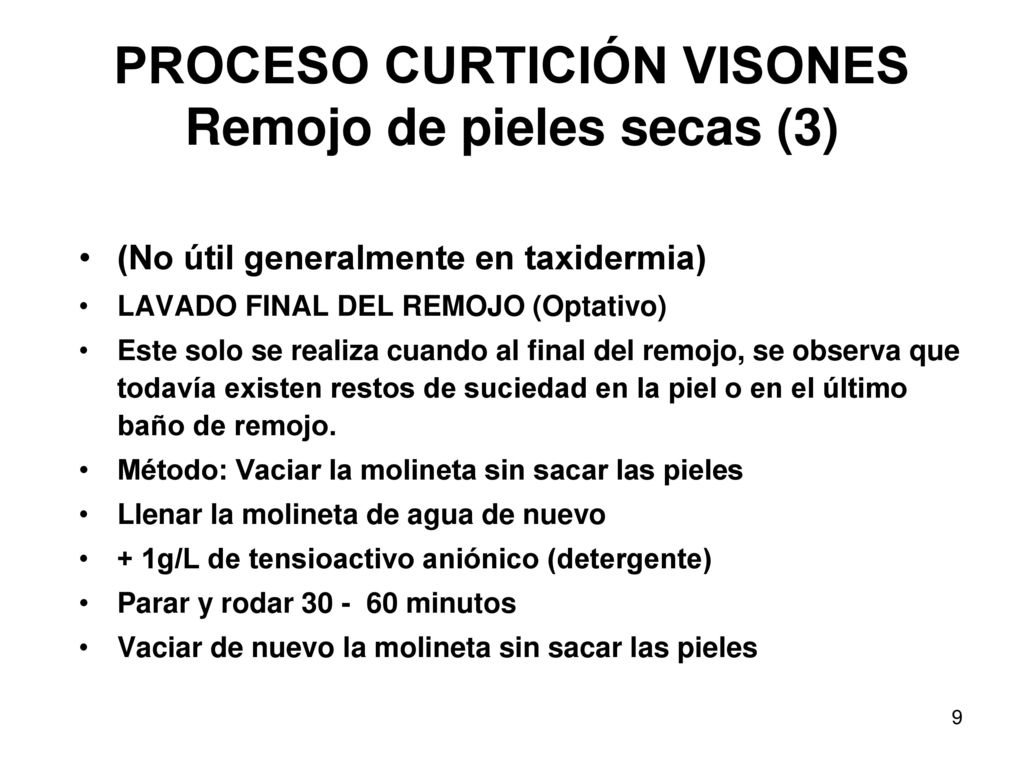

9 PROCESO CURTICIÓN VISONES Remojo de pieles secas (3)
(No útil generalmente en taxidermia) LAVADO FINAL DEL REMOJO (Optativo) Este solo se realiza cuando al final del remojo, se observa que todavía existen restos de suciedad en la piel o en el último baño de remojo. Método: Vaciar la molineta sin sacar las pieles Llenar la molineta de agua de nuevo + 1g/L de tensioactivo aniónico (detergente) Parar y rodar minutos Vaciar de nuevo la molineta sin sacar las pieles

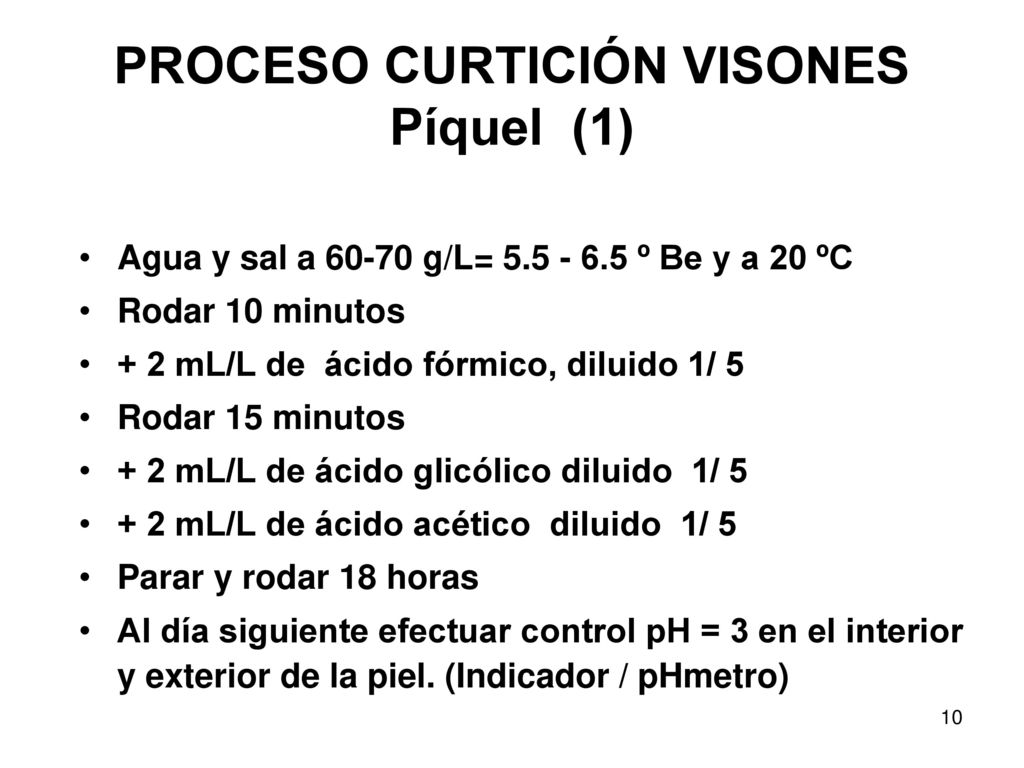

10 PROCESO CURTICIÓN VISONES Píquel (1)
Agua y sal a g/L= º Be y a 20 ºC Rodar 10 minutos + 2 mL/L de ácido fórmico, diluido 1/ 5 Rodar 15 minutos + 2 mL/L de ácido glicólico diluido 1/ 5 + 2 mL/L de ácido acético diluido 1/ 5 Parar y rodar 18 horas Al día siguiente efectuar control pH = 3 en el interior y exterior de la piel. (Indicador / pHmetro)

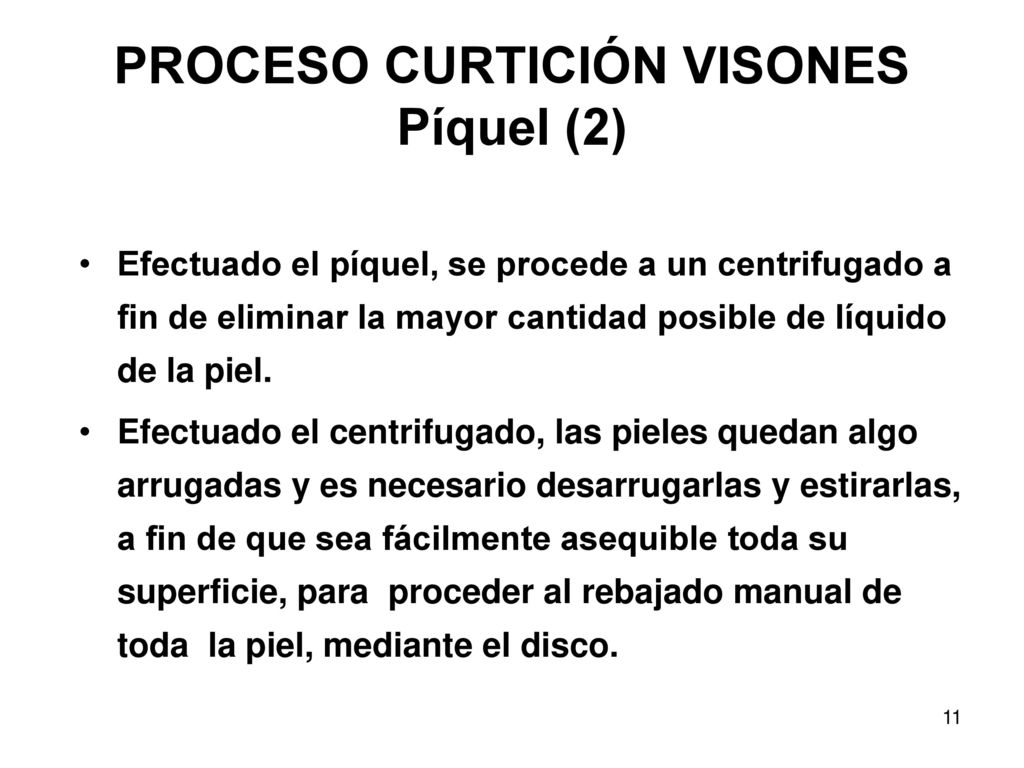

11 PROCESO CURTICIÓN VISONES Píquel (2)
Efectuado el píquel, se procede a un centrifugado a fin de eliminar la mayor cantidad posible de líquido de la piel. Efectuado el centrifugado, las pieles quedan algo arrugadas y es necesario desarrugarlas y estirarlas, a fin de que sea fácilmente asequible toda su superficie, para proceder al rebajado manual de toda la piel, mediante el disco.

12 Máquina de rebajar/descarnar de disco

13 Màquina de afilar discos

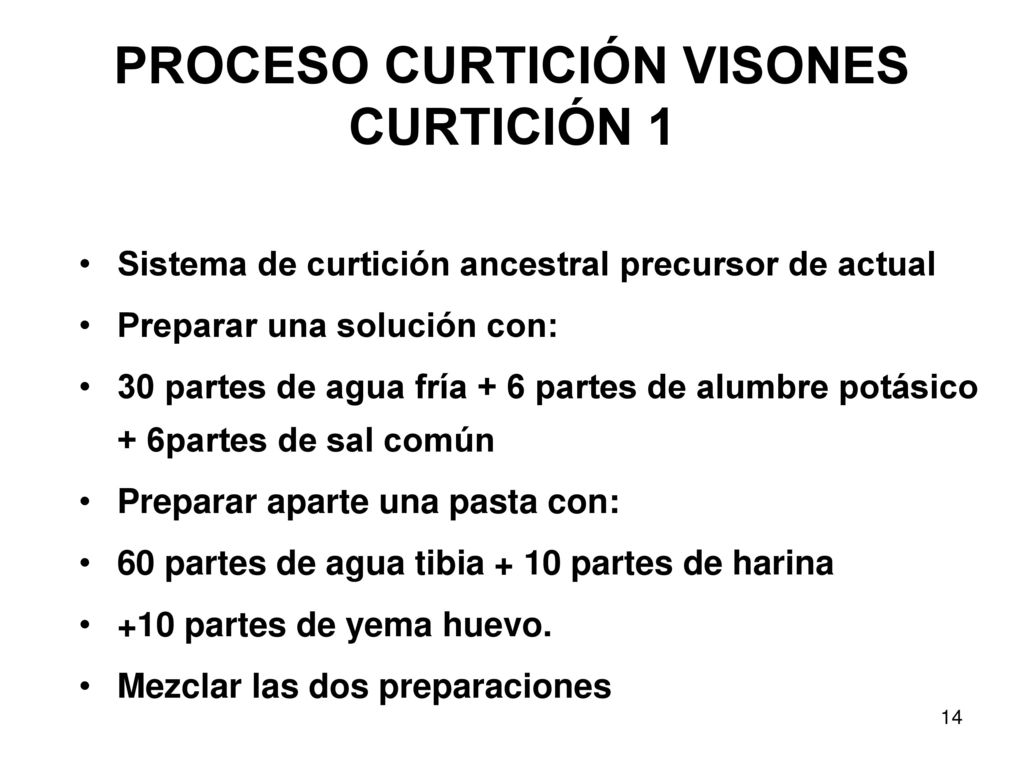

14 PROCESO CURTICIÓN VISONES CURTICIÓN 1
Sistema de curtición ancestral precursor de actual Preparar una solución con: 30 partes de agua fría + 6 partes de alumbre potásico + 6partes de sal común Preparar aparte una pasta con: 60 partes de agua tibia + 10 partes de harina +10 partes de yema huevo. Mezclar las dos preparaciones

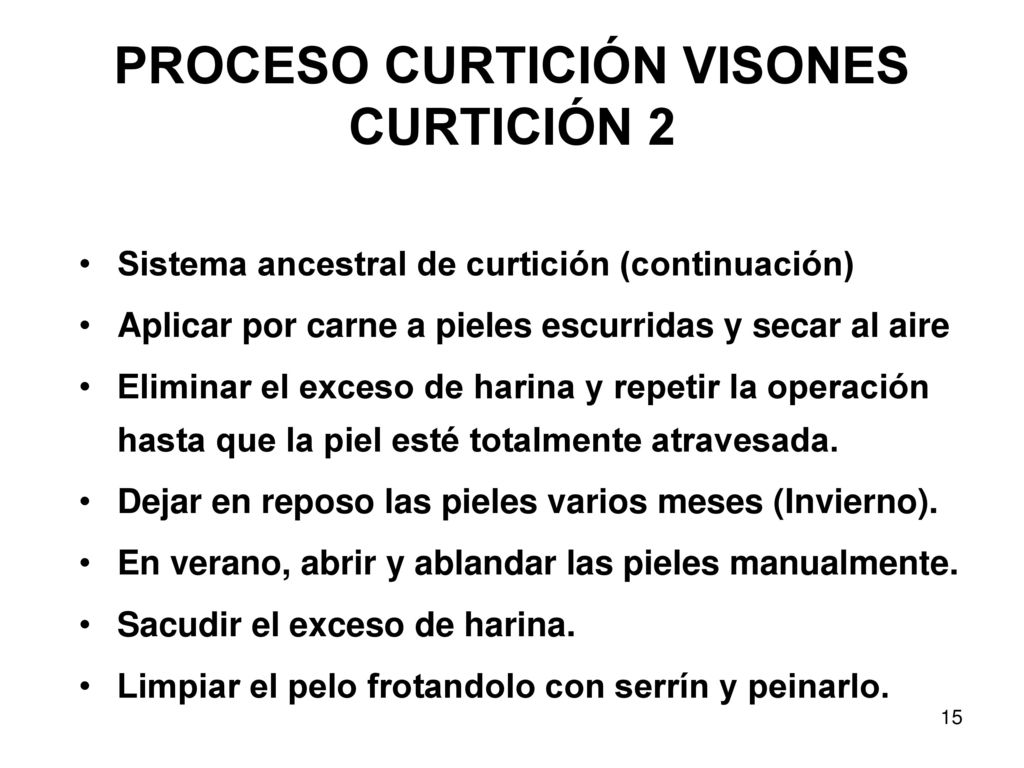

15 PROCESO CURTICIÓN VISONES CURTICIÓN 2
Sistema ancestral de curtición (continuación) Aplicar por carne a pieles escurridas y secar al aire Eliminar el exceso de harina y repetir la operación hasta que la piel esté totalmente atravesada. Dejar en reposo las pieles varios meses (Invierno). En verano, abrir y ablandar las pieles manualmente. Sacudir el exceso de harina. Limpiar el pelo frotandolo con serrín y peinarlo.

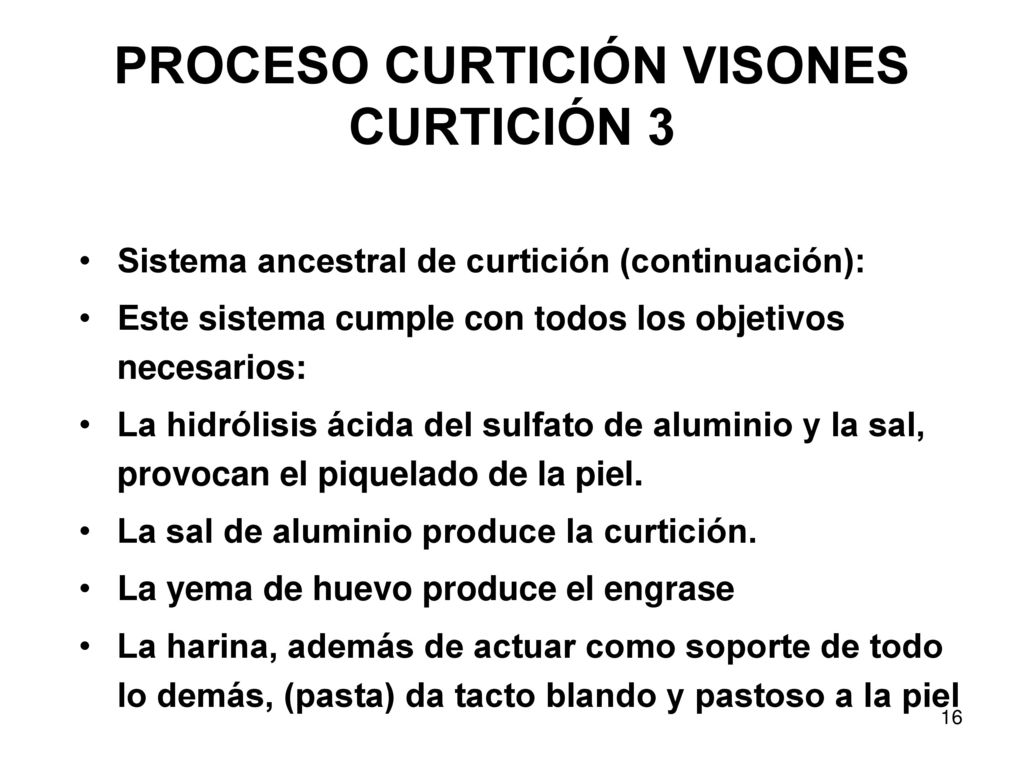

16 PROCESO CURTICIÓN VISONES CURTICIÓN 3
Sistema ancestral de curtición (continuación): Este sistema cumple con todos los objetivos necesarios: La hidrólisis ácida del sulfato de aluminio y la sal, provocan el piquelado de la piel. La sal de aluminio produce la curtición. La yema de huevo produce el engrase La harina, además de actuar como soporte de todo lo demás, (pasta) da tacto blando y pastoso a la piel

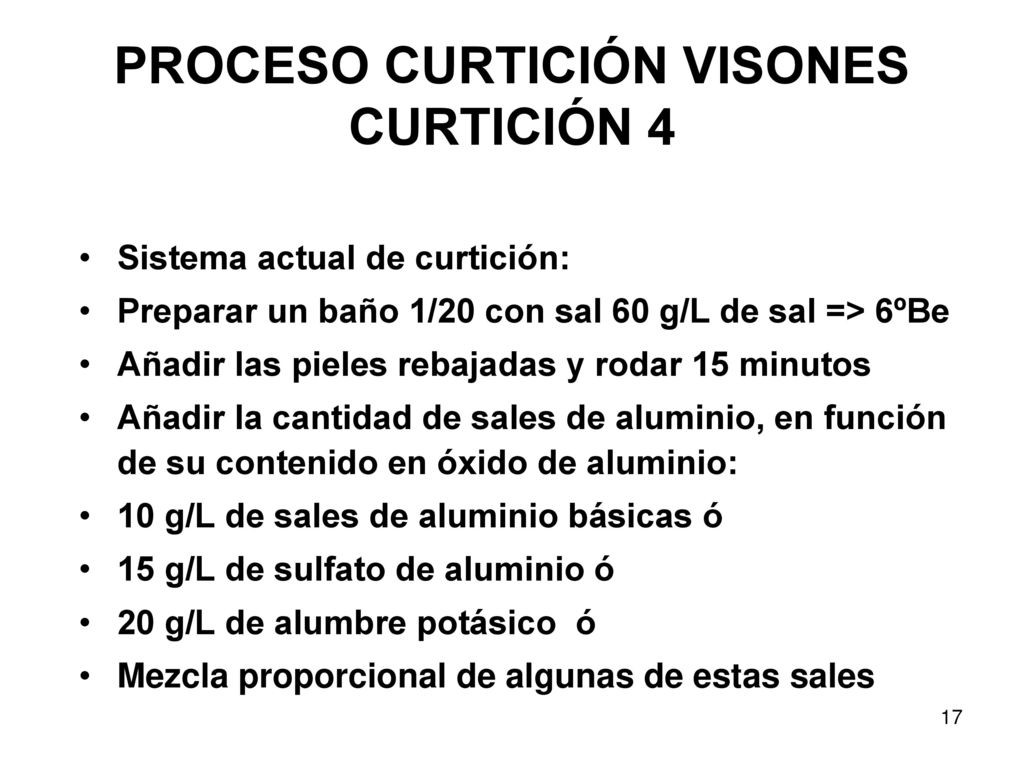

17 PROCESO CURTICIÓN VISONES CURTICIÓN 4
Sistema actual de curtición: Preparar un baño 1/20 con sal 60 g/L de sal => 6ºBe Añadir las pieles rebajadas y rodar 15 minutos Añadir la cantidad de sales de aluminio, en función de su contenido en óxido de aluminio: 10 g/L de sales de aluminio básicas ó 15 g/L de sulfato de aluminio ó 20 g/L de alumbre potásico ó Mezcla proporcional de algunas de estas sales

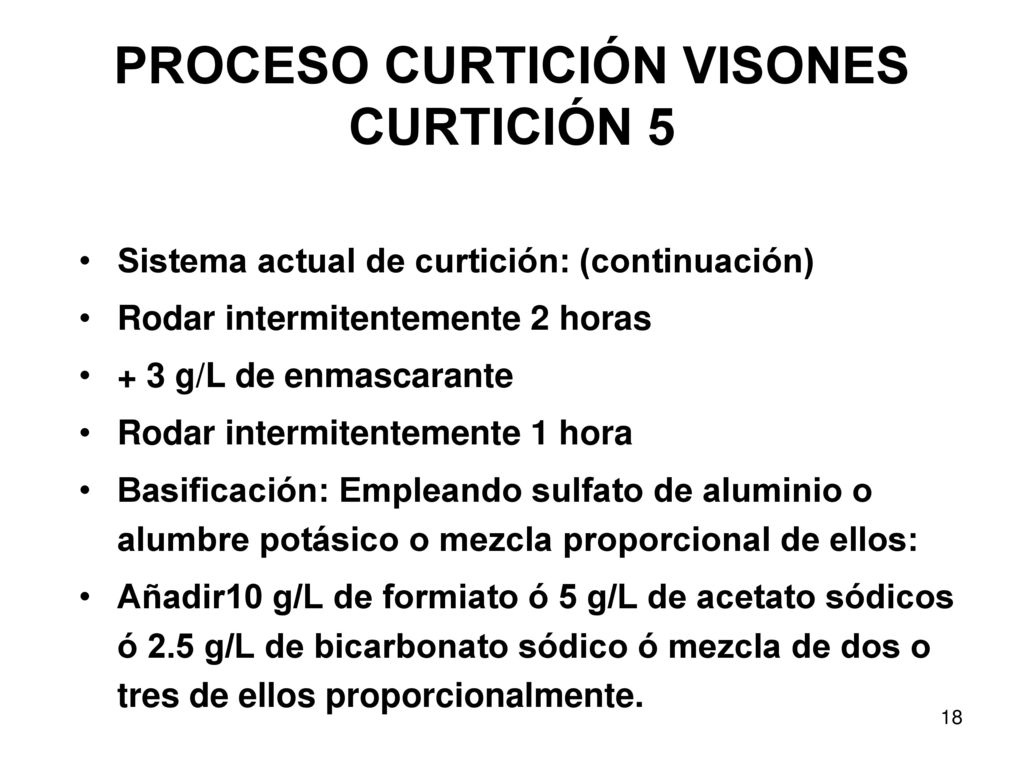

18 PROCESO CURTICIÓN VISONES CURTICIÓN 5
Sistema actual de curtición: (continuación) Rodar intermitentemente 2 horas + 3 g/L de enmascarante Rodar intermitentemente 1 hora Basificación: Empleando sulfato de aluminio o alumbre potásico o mezcla proporcional de ellos: Añadir10 g/L de formiato ó 5 g/L de acetato sódicos ó 2.5 g/L de bicarbonato sódico ó mezcla de dos o tres de ellos proporcionalmente.

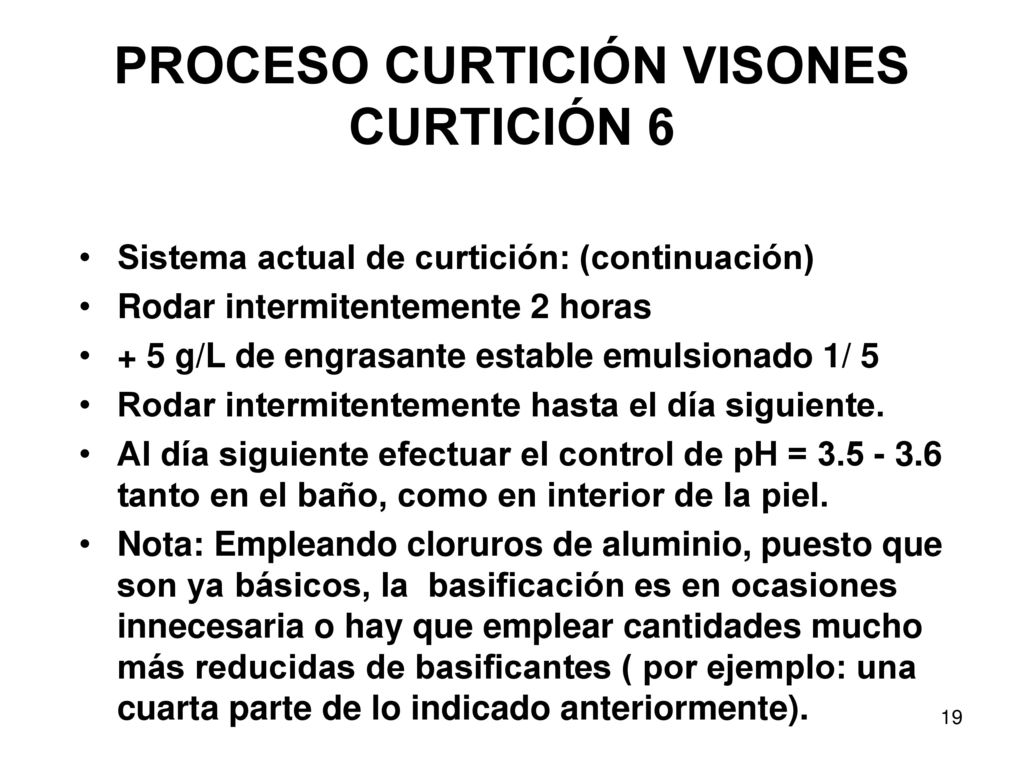

19 PROCESO CURTICIÓN VISONES CURTICIÓN 6
Sistema actual de curtición: (continuación) Rodar intermitentemente 2 horas + 5 g/L de engrasante estable emulsionado 1/ 5 Rodar intermitentemente hasta el día siguiente. Al día siguiente efectuar el control de pH = tanto en el baño, como en interior de la piel. Nota: Empleando cloruros de aluminio, puesto que son ya básicos, la basificación es en ocasiones innecesaria o hay que emplear cantidades mucho más reducidas de basificantes ( por ejemplo: una cuarta parte de lo indicado anteriormente).

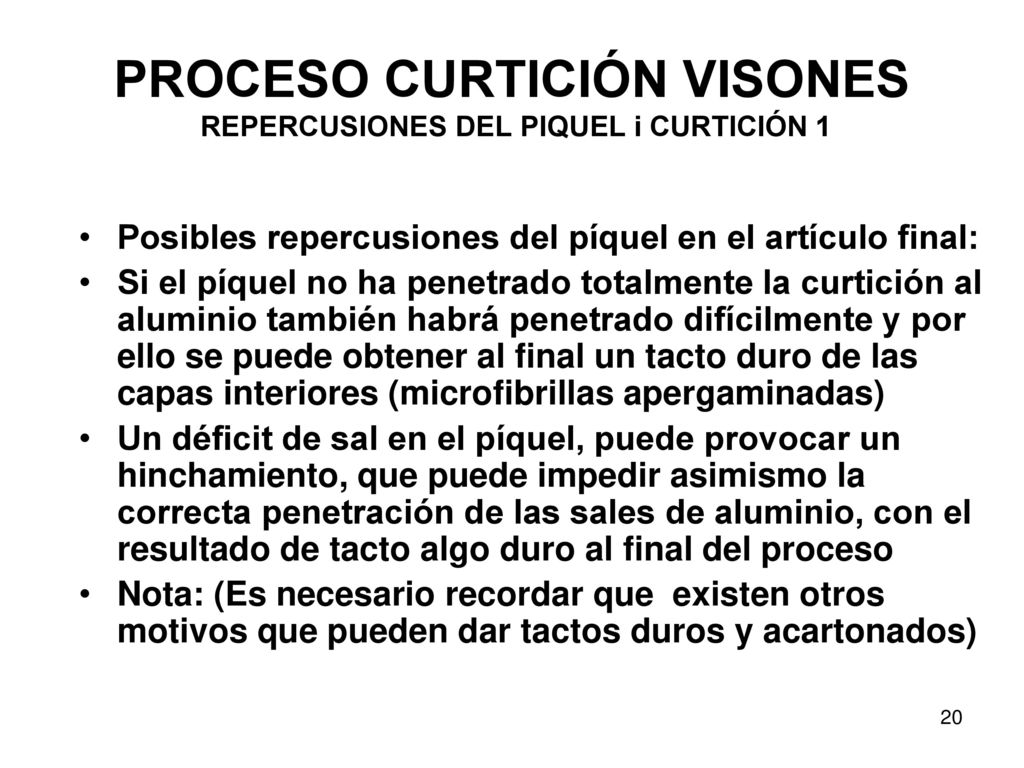

20 PROCESO CURTICIÓN VISONES REPERCUSIONES DEL PIQUEL i CURTICIÓN 1
Posibles repercusiones del píquel en el artículo final: Si el píquel no ha penetrado totalmente la curtición al aluminio también habrá penetrado difícilmente y por ello se puede obtener al final un tacto duro de las capas interiores (microfibrillas apergaminadas) Un déficit de sal en el píquel, puede provocar un hinchamiento, que puede impedir asimismo la correcta penetración de las sales de aluminio, con el resultado de tacto algo duro al final del proceso Nota: (Es necesario recordar que existen otros motivos que pueden dar tactos duros y acartonados)

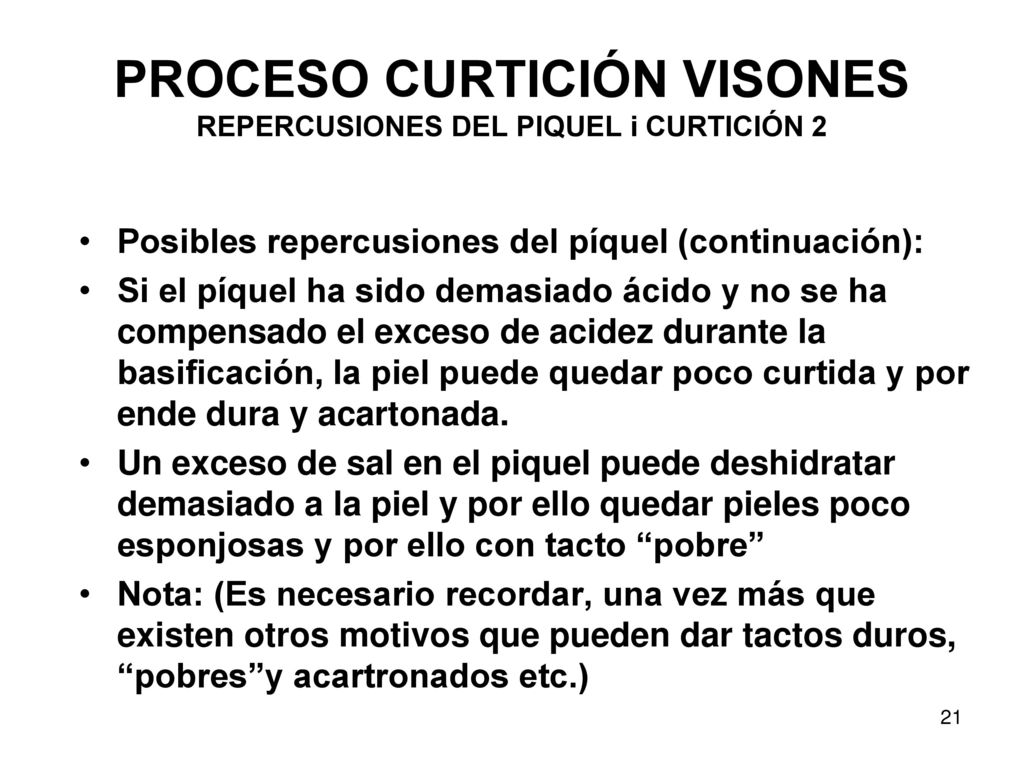

21 PROCESO CURTICIÓN VISONES REPERCUSIONES DEL PIQUEL i CURTICIÓN 2
Posibles repercusiones del píquel (continuación): Si el píquel ha sido demasiado ácido y no se ha compensado el exceso de acidez durante la basificación, la piel puede quedar poco curtida y por ende dura y acartonada. Un exceso de sal en el piquel puede deshidratar demasiado a la piel y por ello quedar pieles poco esponjosas y por ello con tacto “pobre” Nota: (Es necesario recordar, una vez más que existen otros motivos que pueden dar tactos duros, “pobres”y acartronados etc.)

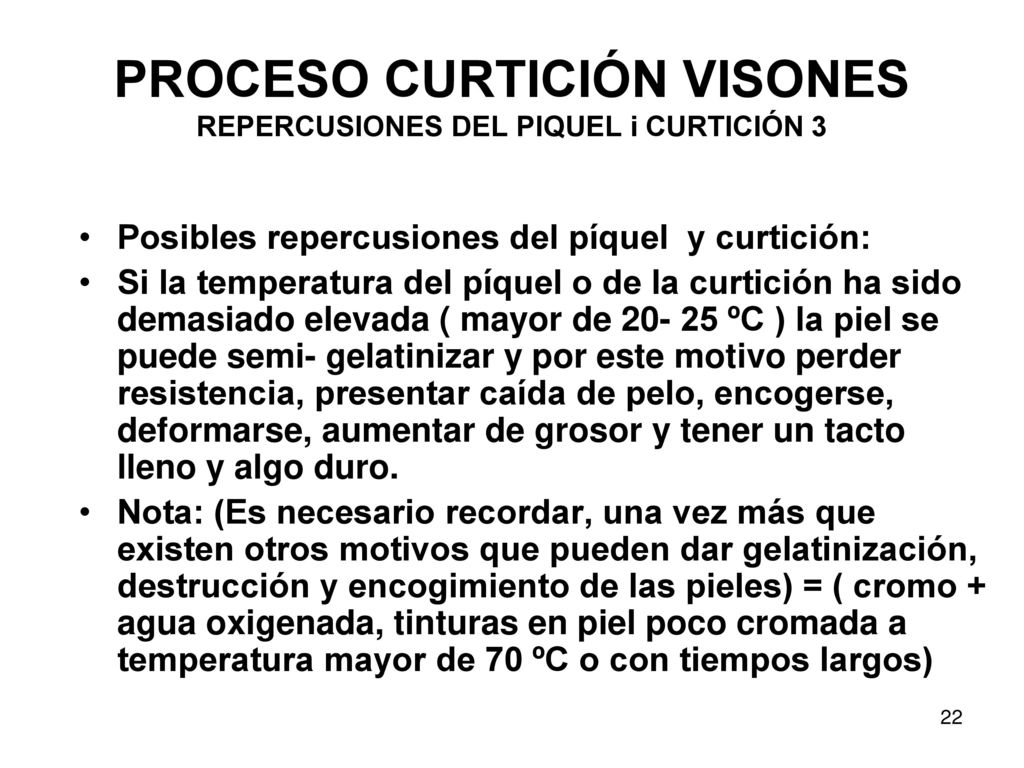

22 PROCESO CURTICIÓN VISONES REPERCUSIONES DEL PIQUEL i CURTICIÓN 3
Posibles repercusiones del píquel y curtición: Si la temperatura del píquel o de la curtición ha sido demasiado elevada ( mayor de ºC ) la piel se puede semi- gelatinizar y por este motivo perder resistencia, presentar caída de pelo, encogerse, deformarse, aumentar de grosor y tener un tacto lleno y algo duro. Nota: (Es necesario recordar, una vez más que existen otros motivos que pueden dar gelatinización, destrucción y encogimiento de las pieles) = ( cromo + agua oxigenada, tinturas en piel poco cromada a temperatura mayor de 70 ºC o con tiempos largos)

23 Máquina de centrifugar

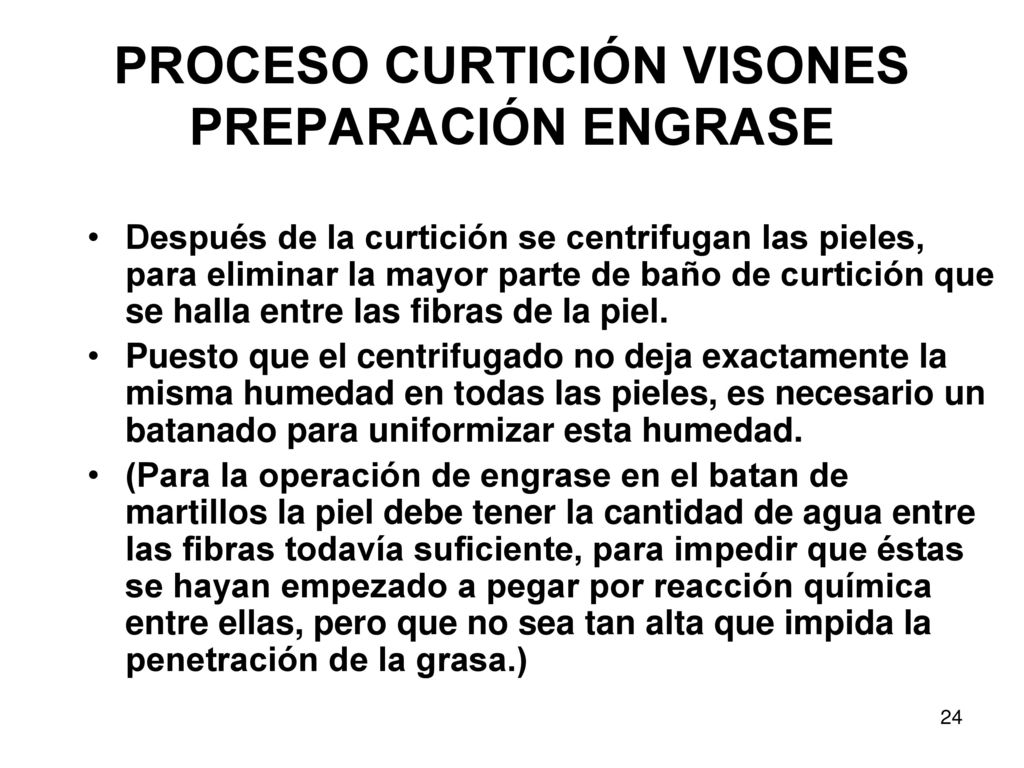

24 PROCESO CURTICIÓN VISONES PREPARACIÓN ENGRASE
Después de la curtición se centrifugan las pieles, para eliminar la mayor parte de baño de curtición que se halla entre las fibras de la piel. Puesto que el centrifugado no deja exactamente la misma humedad en todas las pieles, es necesario un batanado para uniformizar esta humedad. (Para la operación de engrase en el batan de martillos la piel debe tener la cantidad de agua entre las fibras todavía suficiente, para impedir que éstas se hayan empezado a pegar por reacción química entre ellas, pero que no sea tan alta que impida la penetración de la grasa.)

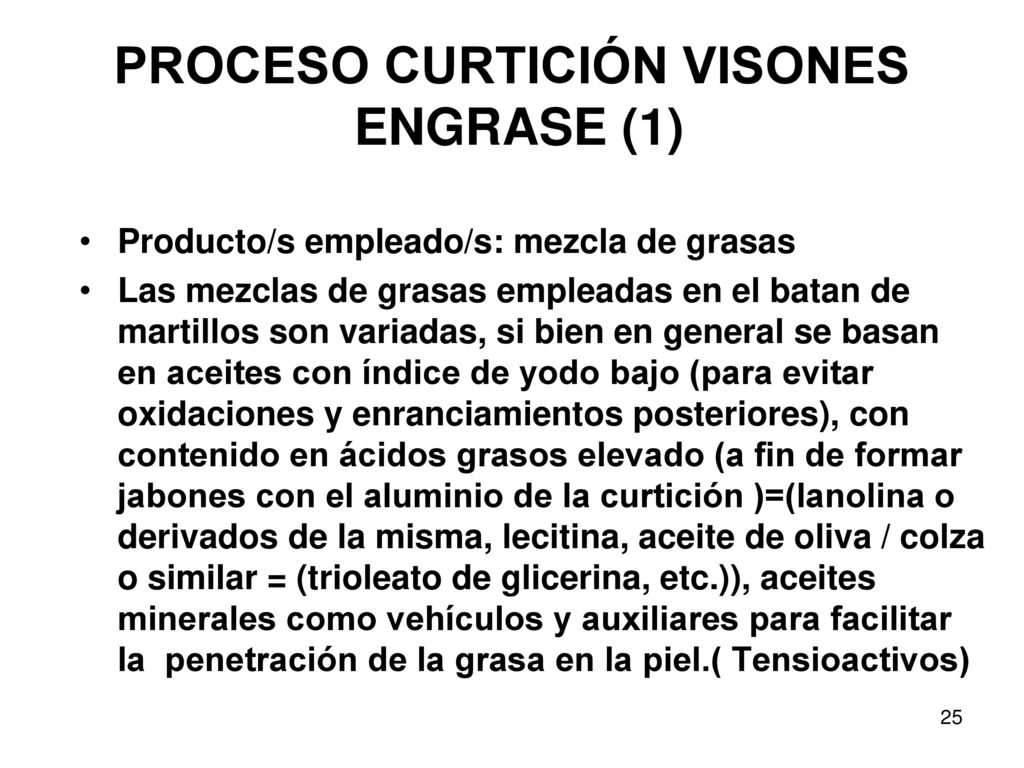

25 PROCESO CURTICIÓN VISONES ENGRASE (1)
Producto/s empleado/s: mezcla de grasas Las mezclas de grasas empleadas en el batan de martillos son variadas, si bien en general se basan en aceites con índice de yodo bajo (para evitar oxidaciones y enranciamientos posteriores), con contenido en ácidos grasos elevado (a fin de formar jabones con el aluminio de la curtición )=(lanolina o derivados de la misma, lecitina, aceite de oliva / colza o similar = (trioleato de glicerina, etc.)), aceites minerales como vehículos y auxiliares para facilitar la penetración de la grasa en la piel.( Tensioactivos)

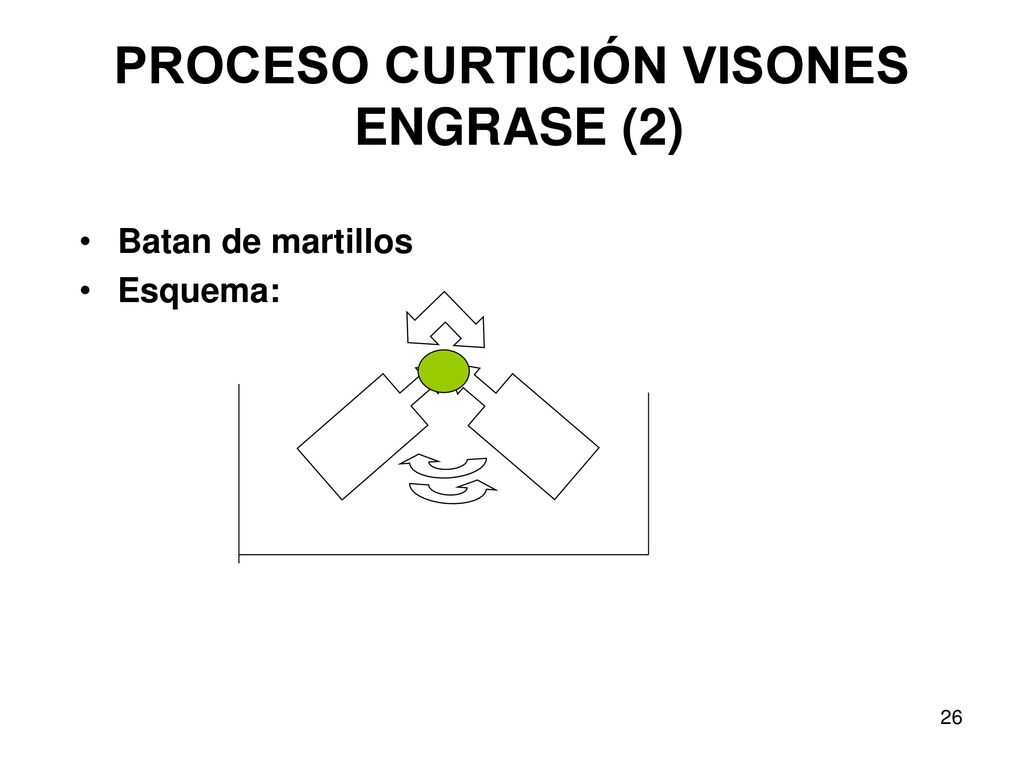

26 PROCESO CURTICIÓN VISONES ENGRASE (2)
Batan de martillos Esquema:

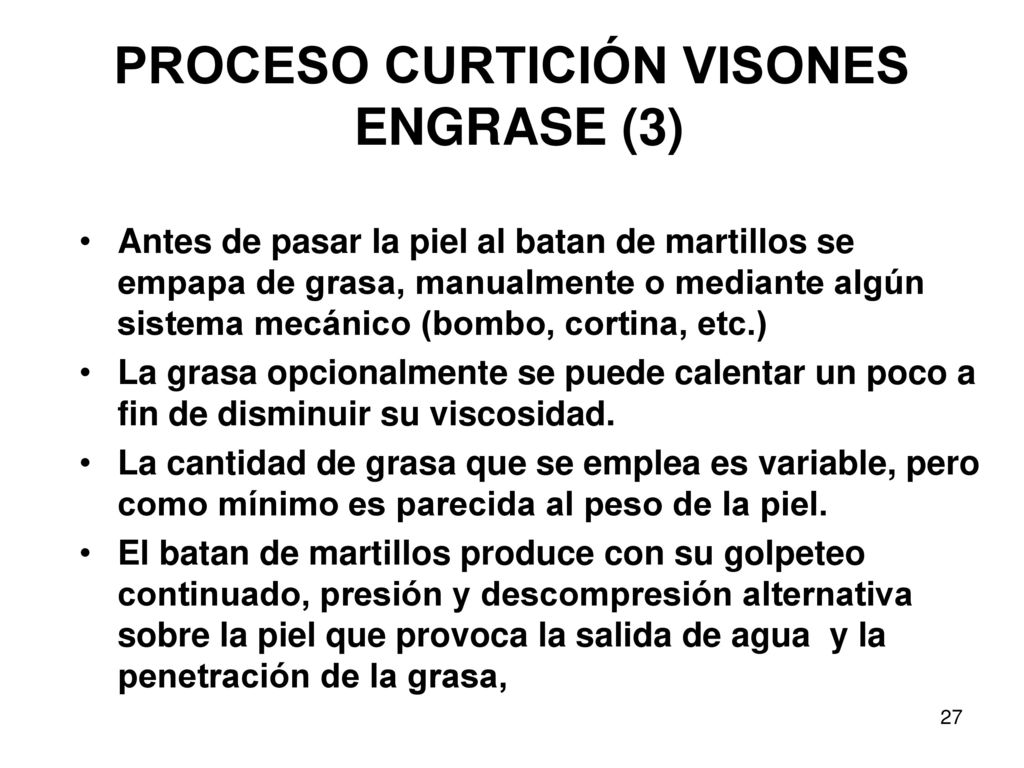

27 PROCESO CURTICIÓN VISONES ENGRASE (3)
Antes de pasar la piel al batan de martillos se empapa de grasa, manualmente o mediante algún sistema mecánico (bombo, cortina, etc.) La grasa opcionalmente se puede calentar un poco a fin de disminuir su viscosidad. La cantidad de grasa que se emplea es variable, pero como mínimo es parecida al peso de la piel. El batan de martillos produce con su golpeteo continuado, presión y descompresión alternativa sobre la piel que provoca la salida de agua y la penetración de la grasa,

28 Máquina de desengrasar en seco

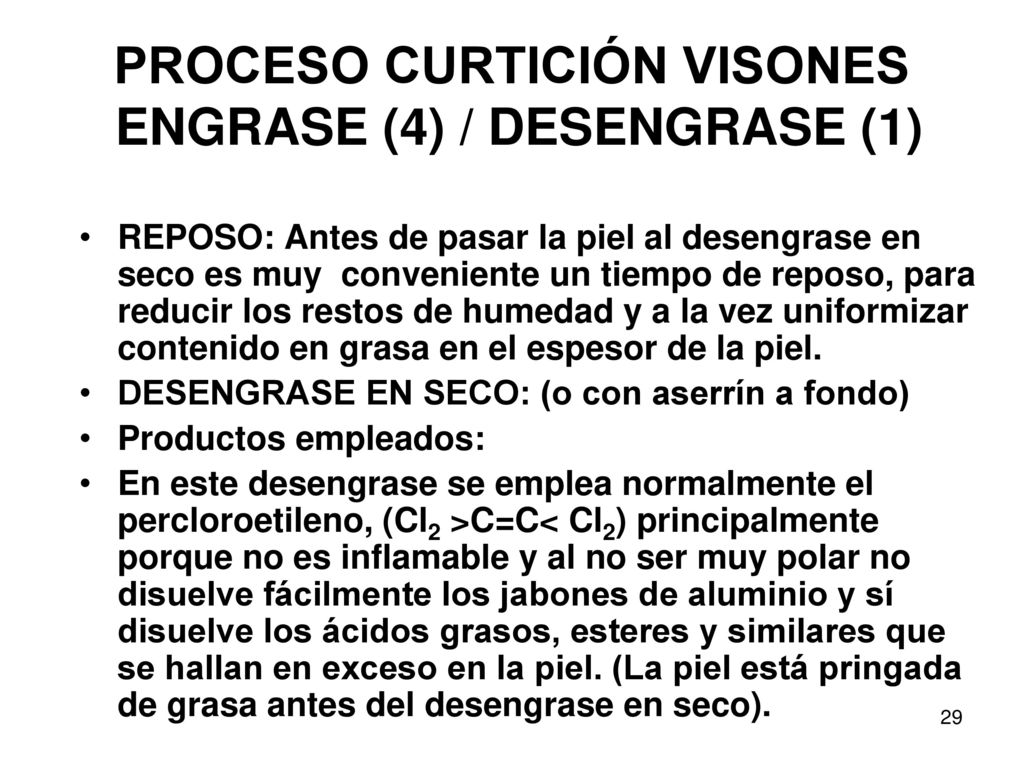

29 PROCESO CURTICIÓN VISONES ENGRASE (4) / DESENGRASE (1)
REPOSO: Antes de pasar la piel al desengrase en seco es muy conveniente un tiempo de reposo, para reducir los restos de humedad y a la vez uniformizar contenido en grasa en el espesor de la piel. DESENGRASE EN SECO: (o con aserrín a fondo) Productos empleados: En este desengrase se emplea normalmente el percloroetileno, (Cl2 >C=C< Cl2) principalmente porque no es inflamable y al no ser muy polar no disuelve fácilmente los jabones de aluminio y sí disuelve los ácidos grasos, esteres y similares que se hallan en exceso en la piel. (La piel está pringada de grasa antes del desengrase en seco).

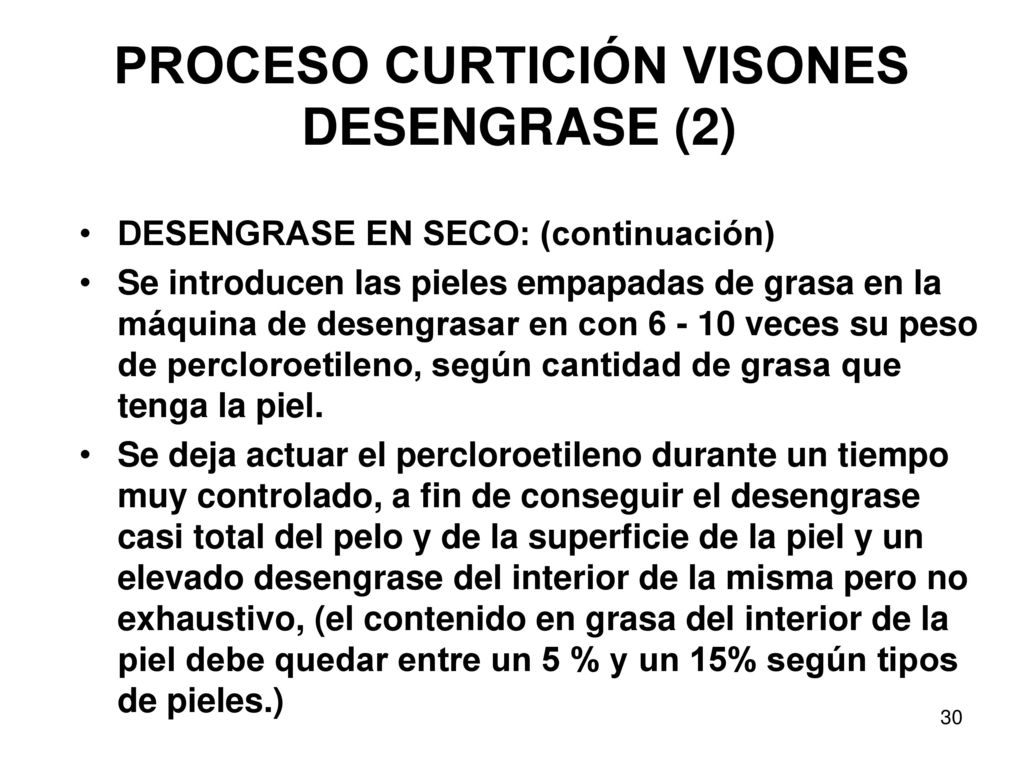

30 PROCESO CURTICIÓN VISONES DESENGRASE (2)
DESENGRASE EN SECO: (continuación) Se introducen las pieles empapadas de grasa en la máquina de desengrasar en con veces su peso de percloroetileno, según cantidad de grasa que tenga la piel. Se deja actuar el percloroetileno durante un tiempo muy controlado, a fin de conseguir el desengrase casi total del pelo y de la superficie de la piel y un elevado desengrase del interior de la misma pero no exhaustivo, (el contenido en grasa del interior de la piel debe quedar entre un 5 % y un 15% según tipos de pieles.)

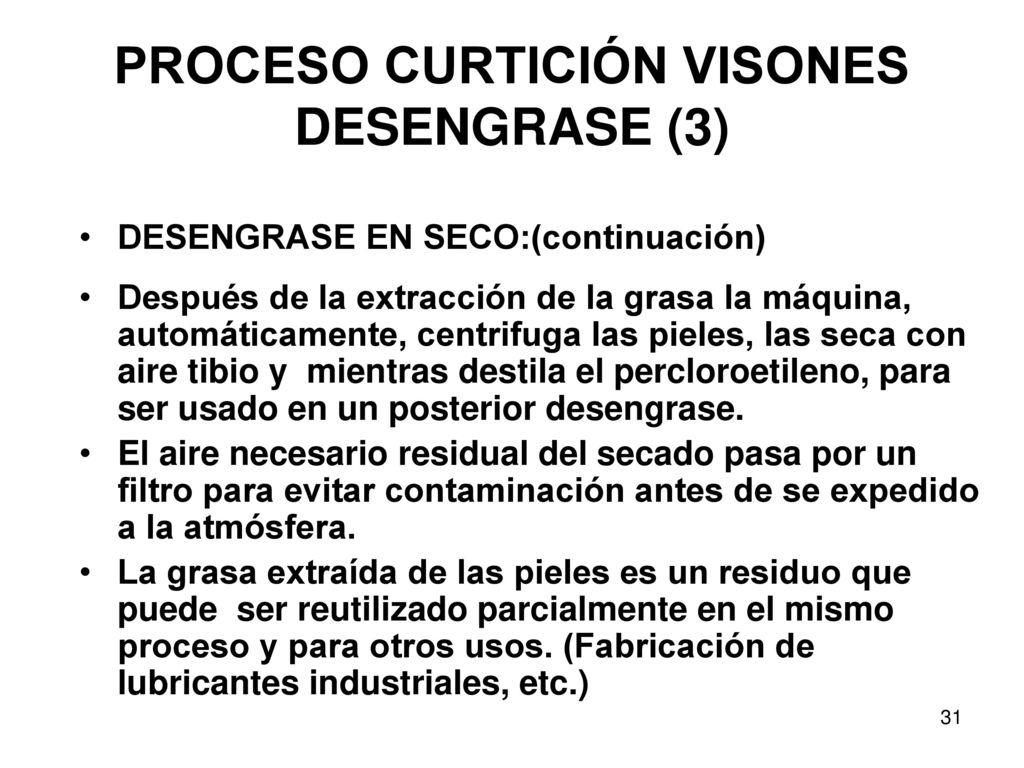

31 PROCESO CURTICIÓN VISONES DESENGRASE (3)
DESENGRASE EN SECO:(continuación) Después de la extracción de la grasa la máquina, automáticamente, centrifuga las pieles, las seca con aire tibio y mientras destila el percloroetileno, para ser usado en un posterior desengrase. El aire necesario residual del secado pasa por un filtro para evitar contaminación antes de se expedido a la atmósfera. La grasa extraída de las pieles es un residuo que puede ser reutilizado parcialmente en el mismo proceso y para otros usos. (Fabricación de lubricantes industriales, etc.)

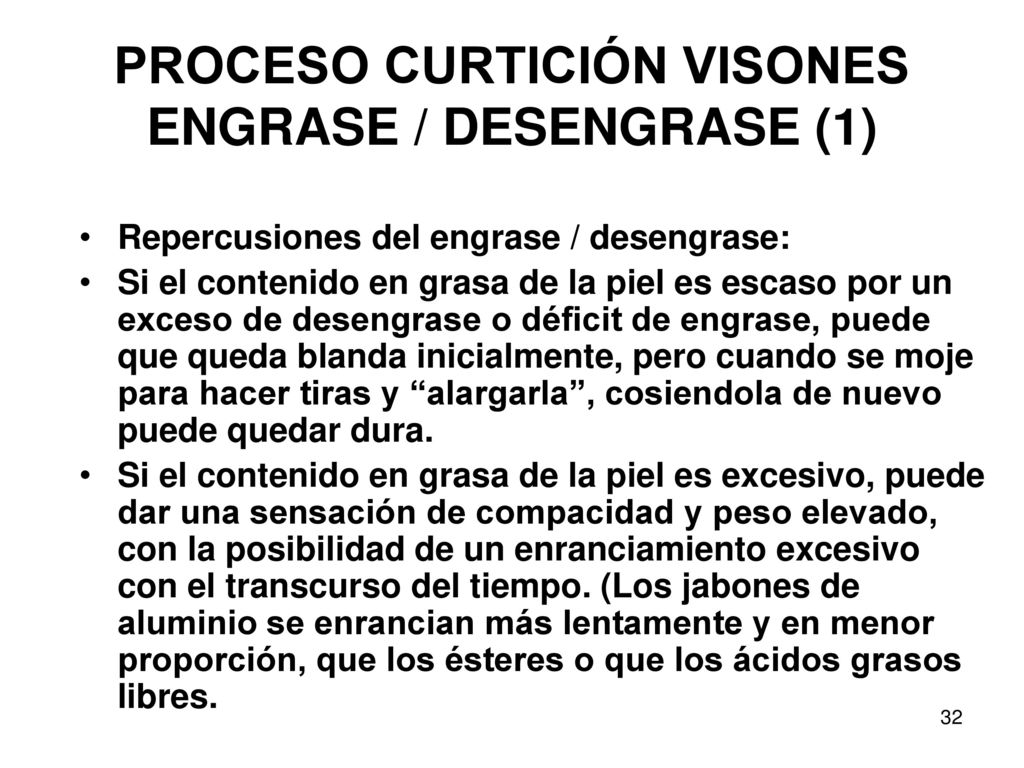

32 PROCESO CURTICIÓN VISONES ENGRASE / DESENGRASE (1)
Repercusiones del engrase / desengrase: Si el contenido en grasa de la piel es escaso por un exceso de desengrase o déficit de engrase, puede que queda blanda inicialmente, pero cuando se moje para hacer tiras y “alargarla”, cosiendola de nuevo puede quedar dura. Si el contenido en grasa de la piel es excesivo, puede dar una sensación de compacidad y peso elevado, con la posibilidad de un enranciamiento excesivo con el transcurso del tiempo. (Los jabones de aluminio se enrancian más lentamente y en menor proporción, que los ésteres o que los ácidos grasos libres.

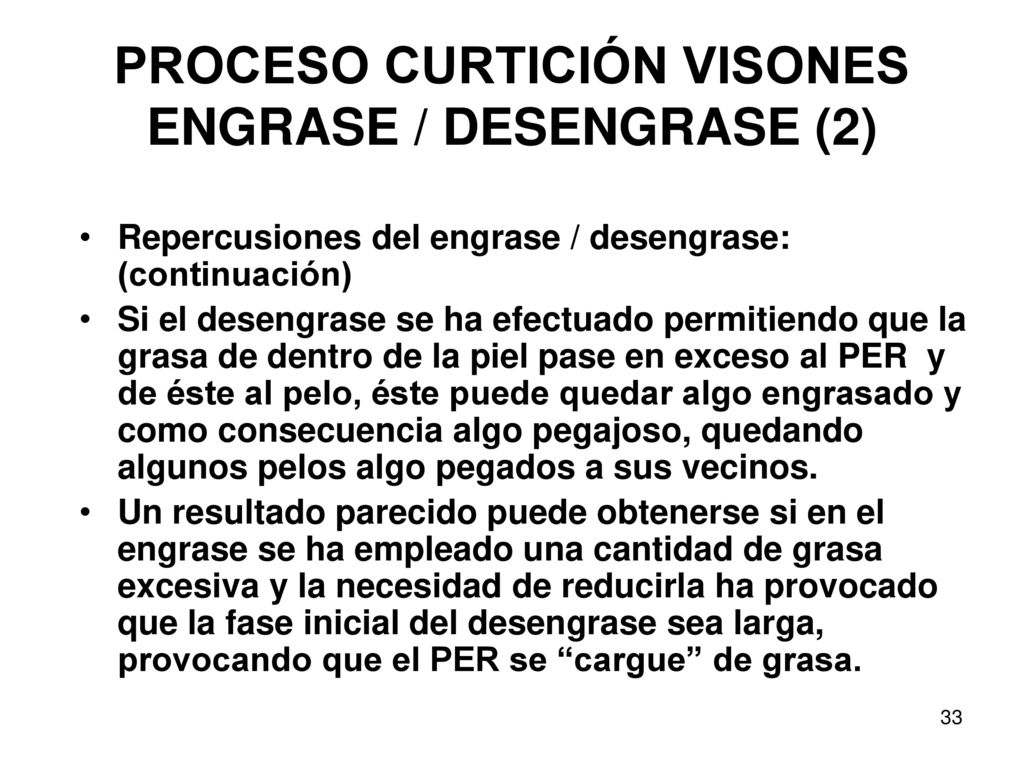

33 PROCESO CURTICIÓN VISONES ENGRASE / DESENGRASE (2)
Repercusiones del engrase / desengrase: (continuación) Si el desengrase se ha efectuado permitiendo que la grasa de dentro de la piel pase en exceso al PER y de éste al pelo, éste puede quedar algo engrasado y como consecuencia algo pegajoso, quedando algunos pelos algo pegados a sus vecinos. Un resultado parecido puede obtenerse si en el engrase se ha empleado una cantidad de grasa excesiva y la necesidad de reducirla ha provocado que la fase inicial del desengrase sea larga, provocando que el PER se “cargue” de grasa.

34 PROCESO CURTICIÓN VISONES HARINEADO / 2º REBAJADO
Optativamente, si las pieles son muy gruesas y / o se desea que queden muy blandas, se pueden tratar de nuevo en el batan de martillos, añadiendo en esta ocasión harina en lugar de grasa. La cantidad de harina es del orden del doble a cuatro veces el peso de la piel. El batan de martillos provoca que la harina penetre un poco en la piel, dandole un tacto superficial suave característico. Después se procede a un nuevo rebajado, que al adelgazar un poco más a la piel, sin profundizar hasta donde ha llegado la harina, la deja más blanda

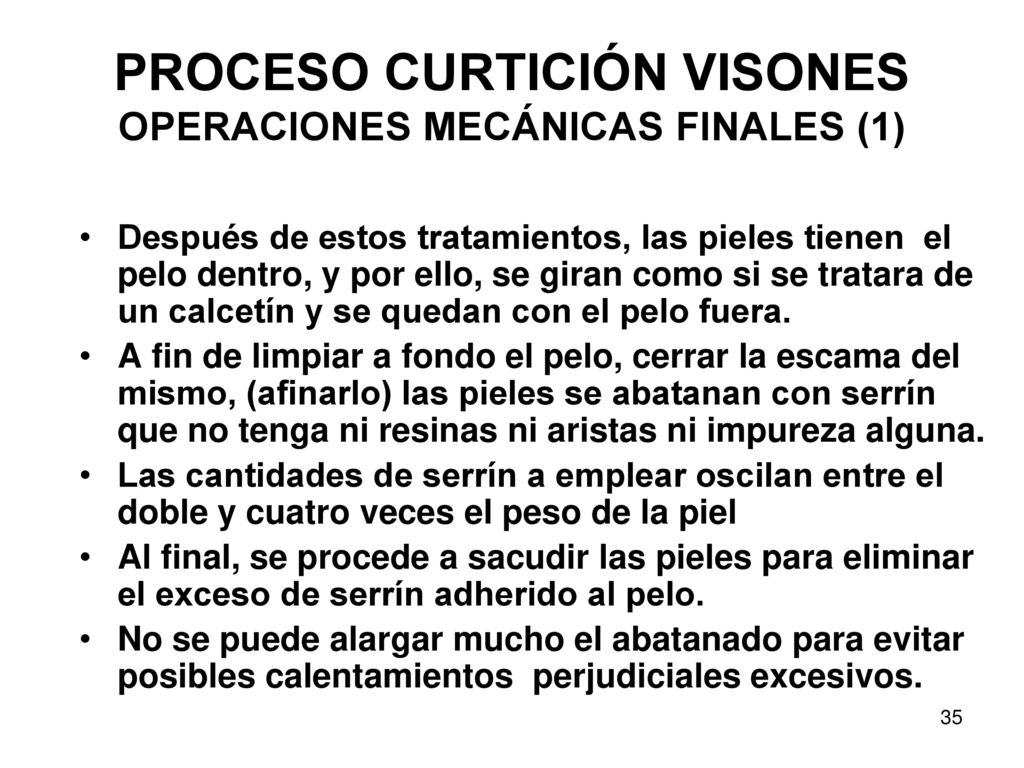

35 PROCESO CURTICIÓN VISONES OPERACIONES MECÁNICAS FINALES (1)
Después de estos tratamientos, las pieles tienen el pelo dentro, y por ello, se giran como si se tratara de un calcetín y se quedan con el pelo fuera. A fin de limpiar a fondo el pelo, cerrar la escama del mismo, (afinarlo) las pieles se abatanan con serrín que no tenga ni resinas ni aristas ni impureza alguna. Las cantidades de serrín a emplear oscilan entre el doble y cuatro veces el peso de la piel Al final, se procede a sacudir las pieles para eliminar el exceso de serrín adherido al pelo. No se puede alargar mucho el abatanado para evitar posibles calentamientos perjudiciales excesivos.

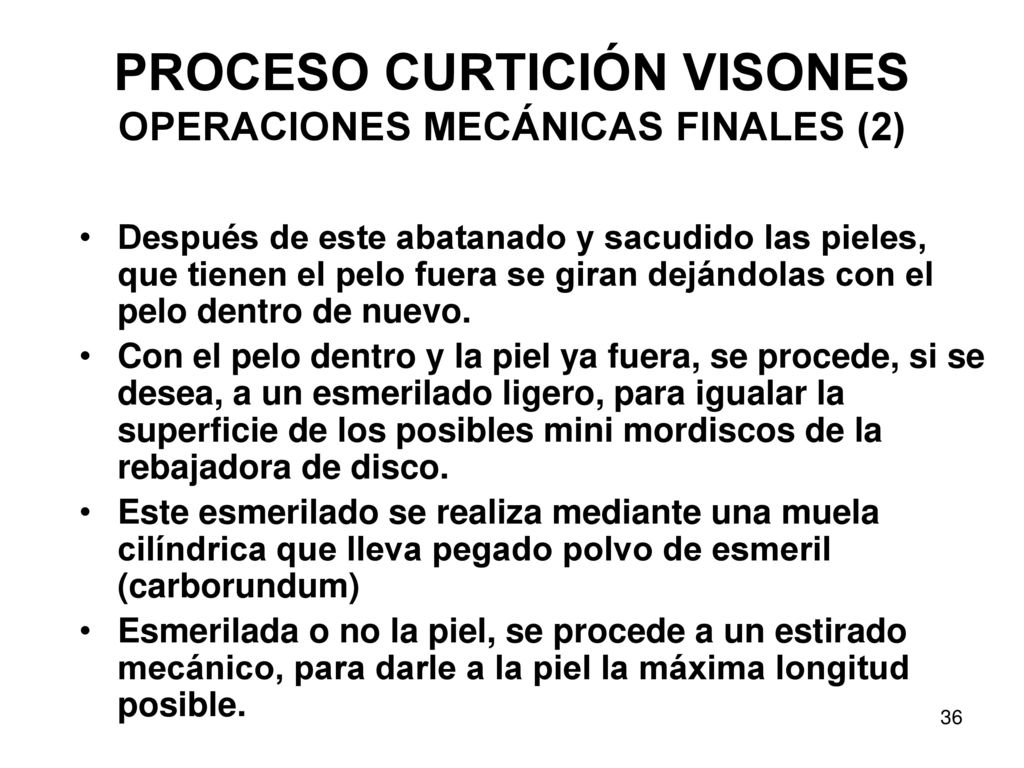

36 PROCESO CURTICIÓN VISONES OPERACIONES MECÁNICAS FINALES (2)
Después de este abatanado y sacudido las pieles, que tienen el pelo fuera se giran dejándolas con el pelo dentro de nuevo. Con el pelo dentro y la piel ya fuera, se procede, si se desea, a un esmerilado ligero, para igualar la superficie de los posibles mini mordiscos de la rebajadora de disco. Este esmerilado se realiza mediante una muela cilíndrica que lleva pegado polvo de esmeril (carborundum) Esmerilada o no la piel, se procede a un estirado mecánico, para darle a la piel la máxima longitud posible.

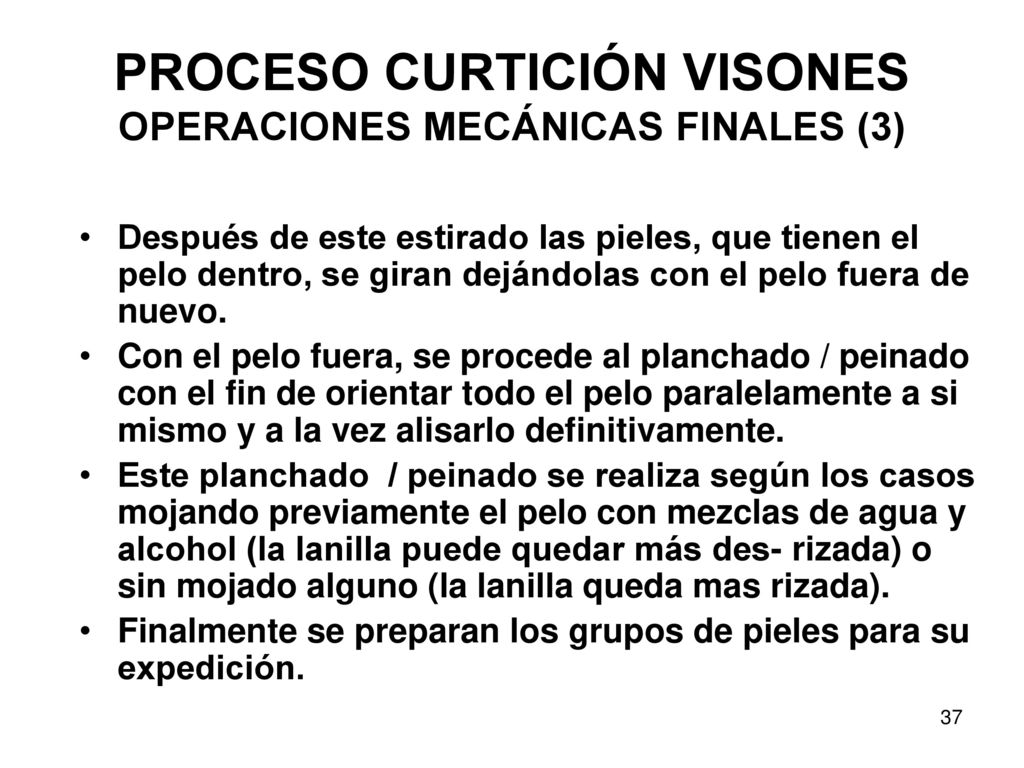

37 PROCESO CURTICIÓN VISONES OPERACIONES MECÁNICAS FINALES (3)
Después de este estirado las pieles, que tienen el pelo dentro, se giran dejándolas con el pelo fuera de nuevo. Con el pelo fuera, se procede al planchado / peinado con el fin de orientar todo el pelo paralelamente a si mismo y a la vez alisarlo definitivamente. Este planchado / peinado se realiza según los casos mojando previamente el pelo con mezclas de agua y alcohol (la lanilla puede quedar más des- rizada) o sin mojado alguno (la lanilla queda mas rizada). Finalmente se preparan los grupos de pieles para su expedición.

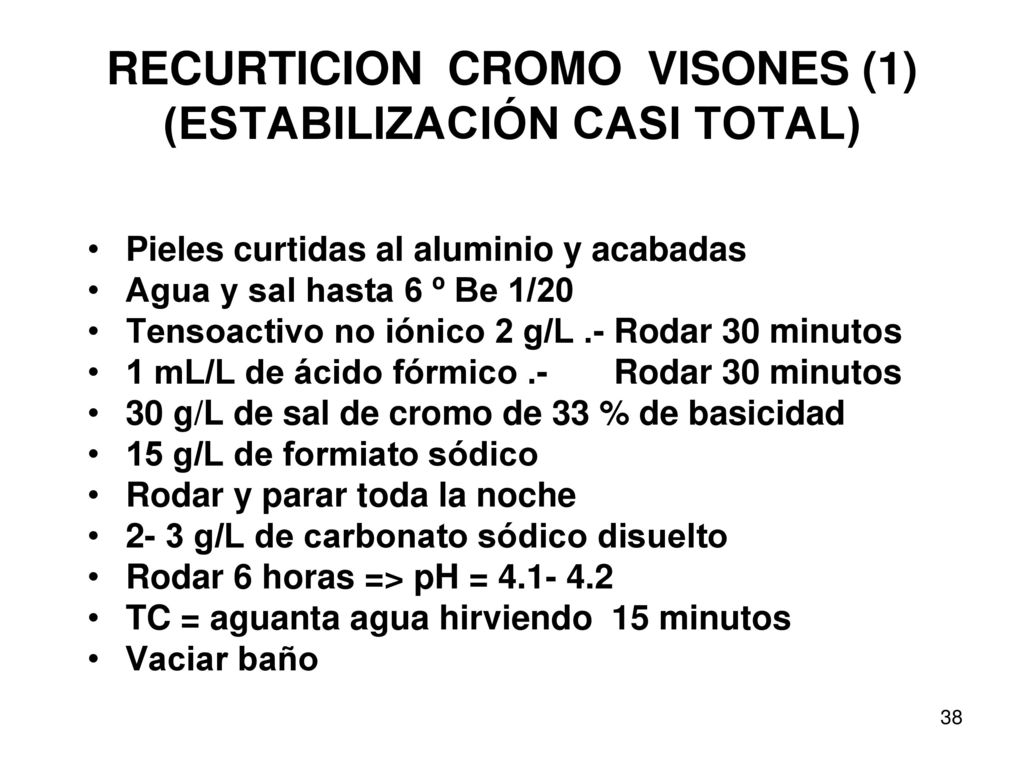

38 RECURTICION CROMO VISONES (1) (ESTABILIZACIÓN CASI TOTAL)
Pieles curtidas al aluminio y acabadas Agua y sal hasta 6 º Be 1/20 Tensoactivo no iónico 2 g/L .- Rodar 30 minutos 1 mL/L de ácido fórmico Rodar 30 minutos 30 g/L de sal de cromo de 33 % de basicidad 15 g/L de formiato sódico Rodar y parar toda la noche 2- 3 g/L de carbonato sódico disuelto Rodar 6 horas => pH = TC = aguanta agua hirviendo 15 minutos Vaciar baño

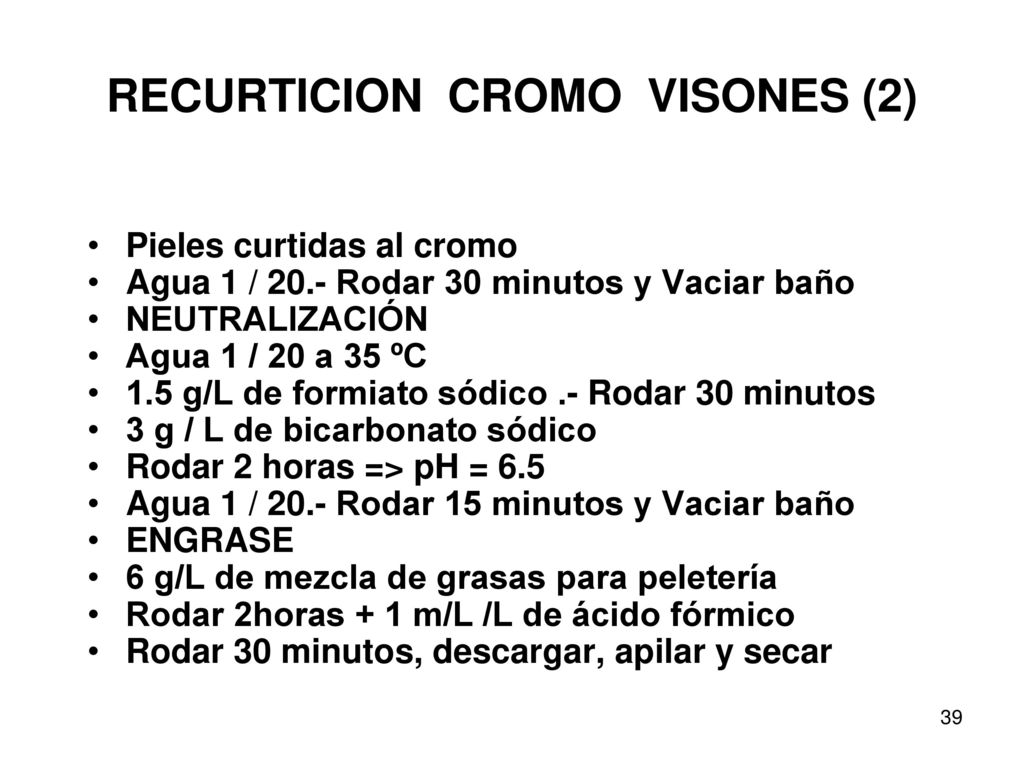

39 RECURTICION CROMO VISONES (2)
Pieles curtidas al cromo Agua 1 / 20.- Rodar 30 minutos y Vaciar baño NEUTRALIZACIÓN Agua 1 / 20 a 35 ºC 1.5 g/L de formiato sódico .- Rodar 30 minutos 3 g / L de bicarbonato sódico Rodar 2 horas => pH = 6.5 Agua 1 / 20.- Rodar 15 minutos y Vaciar baño ENGRASE 6 g/L de mezcla de grasas para peletería Rodar 2horas + 1 m/L /L de ácido fórmico Rodar 30 minutos, descargar, apilar y secar
