1 Aerodromo GIS y Uso Especial del Espacio Aereo Militar

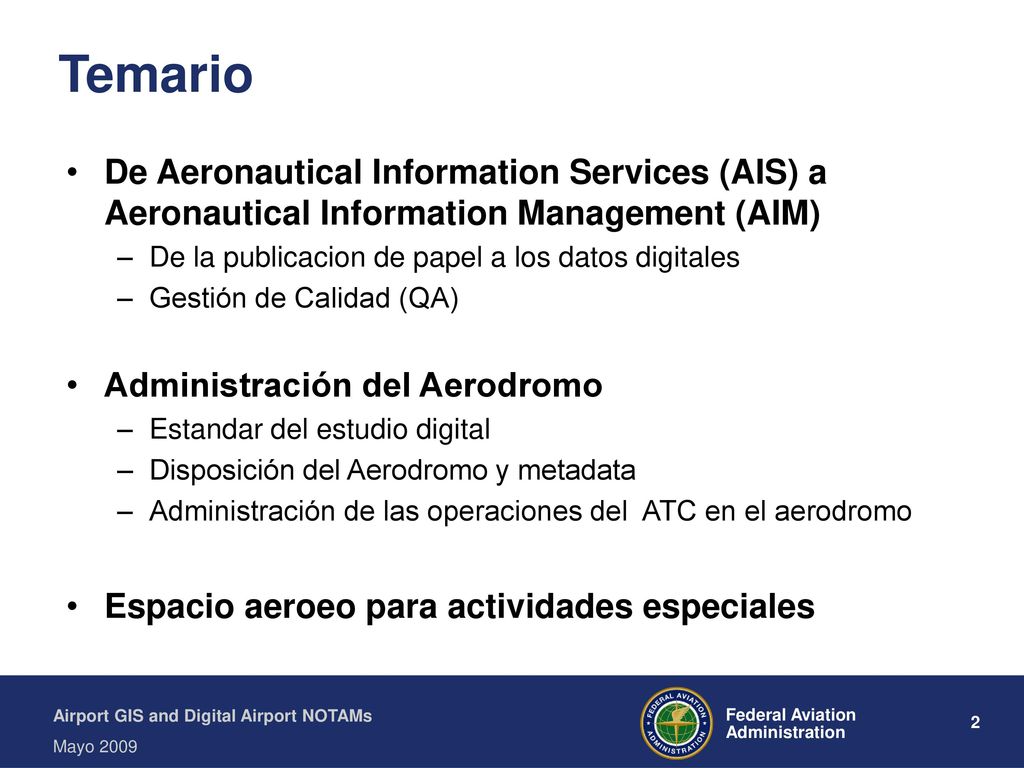

2 Temario De Aeronautical Information Services (AIS) a Aeronautical Information Management (AIM) De la publicacion de papel a los datos digitales Gestión de Calidad (QA) Administración del Aerodromo Estandar del estudio digital Disposición del Aerodromo y metadata Administración de las operaciones del ATC en el aerodromo Espacio aeroeo para actividades especiales

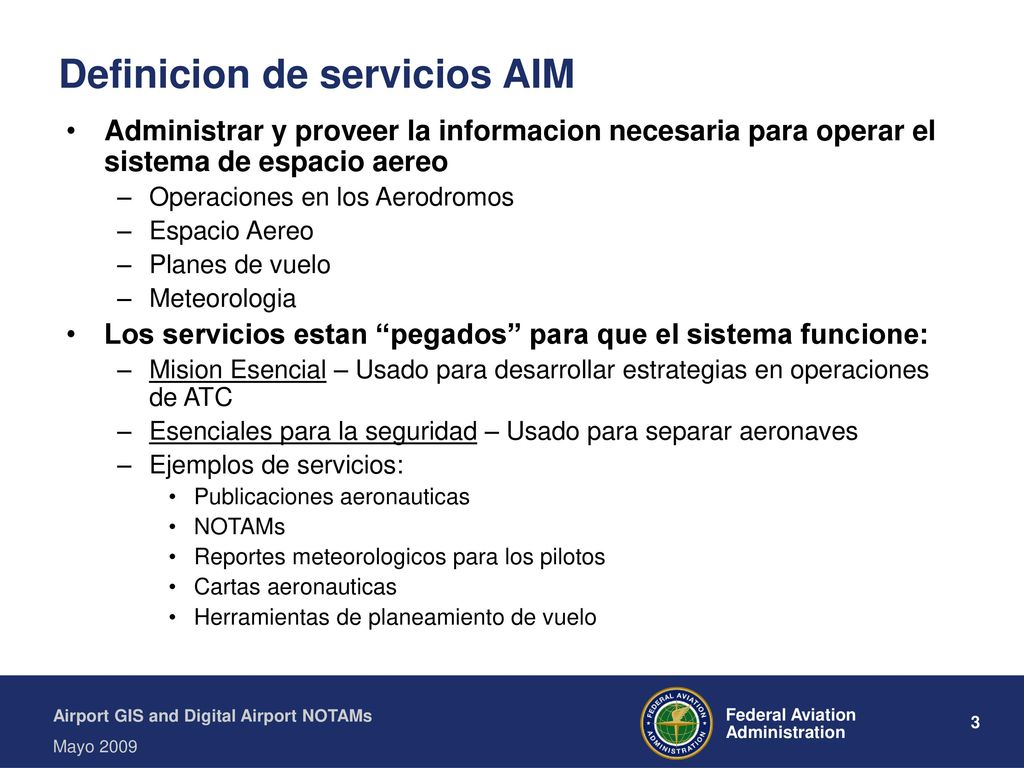

3 Definicion de servicios AIM
Administrar y proveer la informacion necesaria para operar el sistema de espacio aereo Operaciones en los Aerodromos Espacio Aereo Planes de vuelo Meteorologia Los servicios estan “pegados” para que el sistema funcione: Mision Esencial – Usado para desarrollar estrategias en operaciones de ATC Esenciales para la seguridad – Usado para separar aeronaves Ejemplos de servicios: Publicaciones aeronauticas NOTAMs Reportes meteorologicos para los pilotos Cartas aeronauticas Herramientas de planeamiento de vuelo

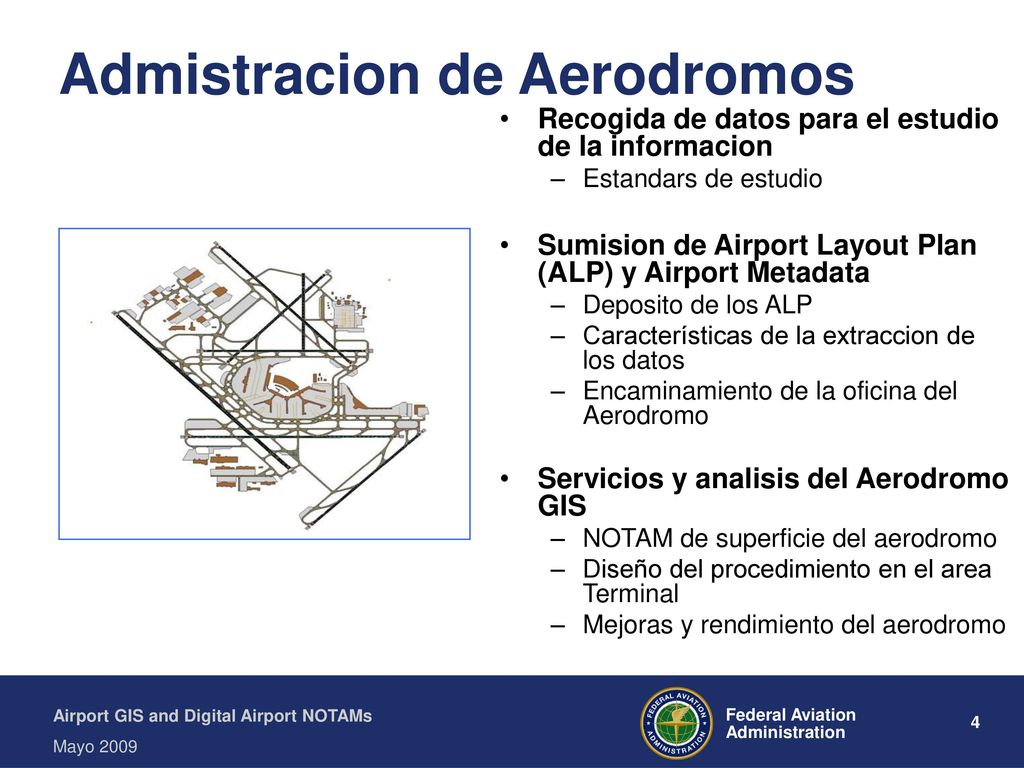

4 Admistracion de Aerodromos
Recogida de datos para el estudio de la informacion Estandars de estudio Sumision de Airport Layout Plan (ALP) y Airport Metadata Deposito de los ALP Características de la extraccion de los datos Encaminamiento de la oficina del Aerodromo Servicios y analisis del Aerodromo GIS NOTAM de superficie del aerodromo Diseño del procedimiento en el area Terminal Mejoras y rendimiento del aerodromo

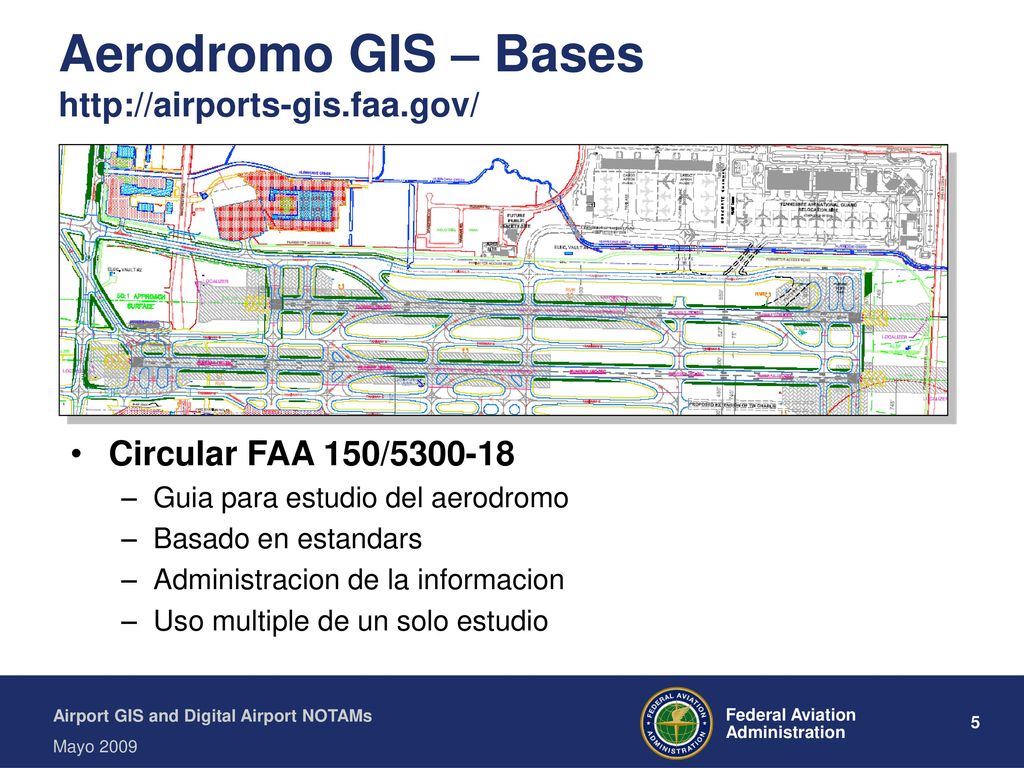

5 Aerodromo GIS – Bases http://airports-gis.faa.gov/
Circular FAA 150/ Guia para estudio del aerodromo Basado en estandars Administracion de la informacion Uso multiple de un solo estudio

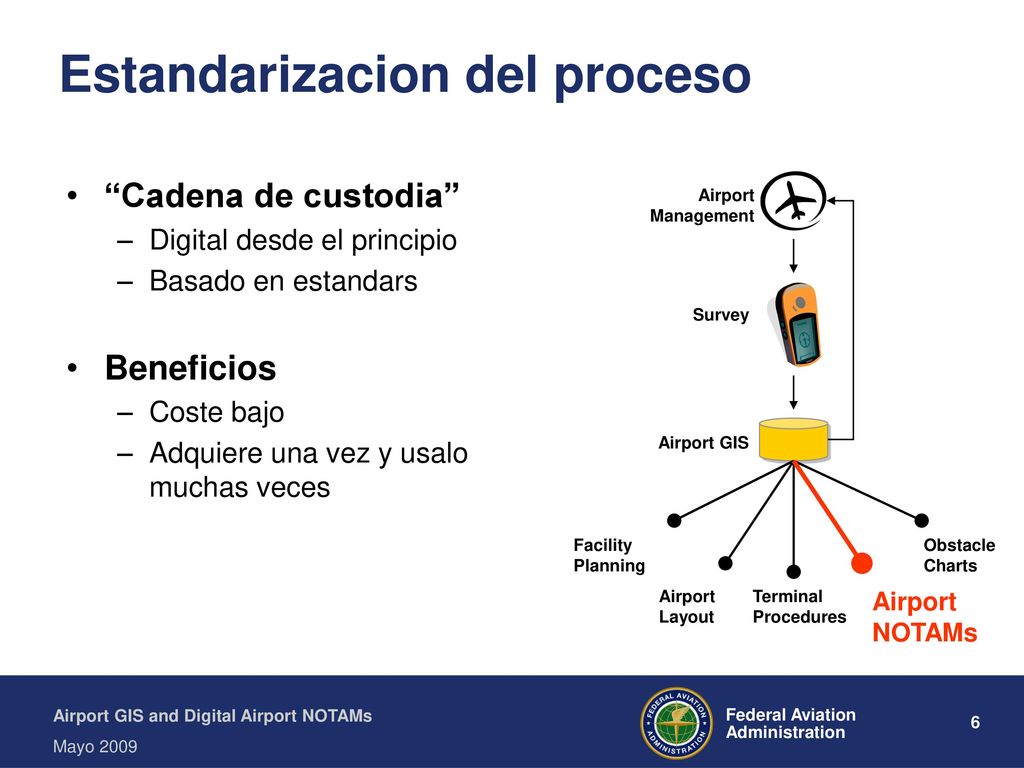

6 Estandarizacion del proceso
“Cadena de custodia” Digital desde el principio Basado en estandars Beneficios Coste bajo Adquiere una vez y usalo muchas veces Airport Management Survey Airport GIS Airport NOTAMs Facility Planning Obstacle Charts Airport Layout Terminal Procedures

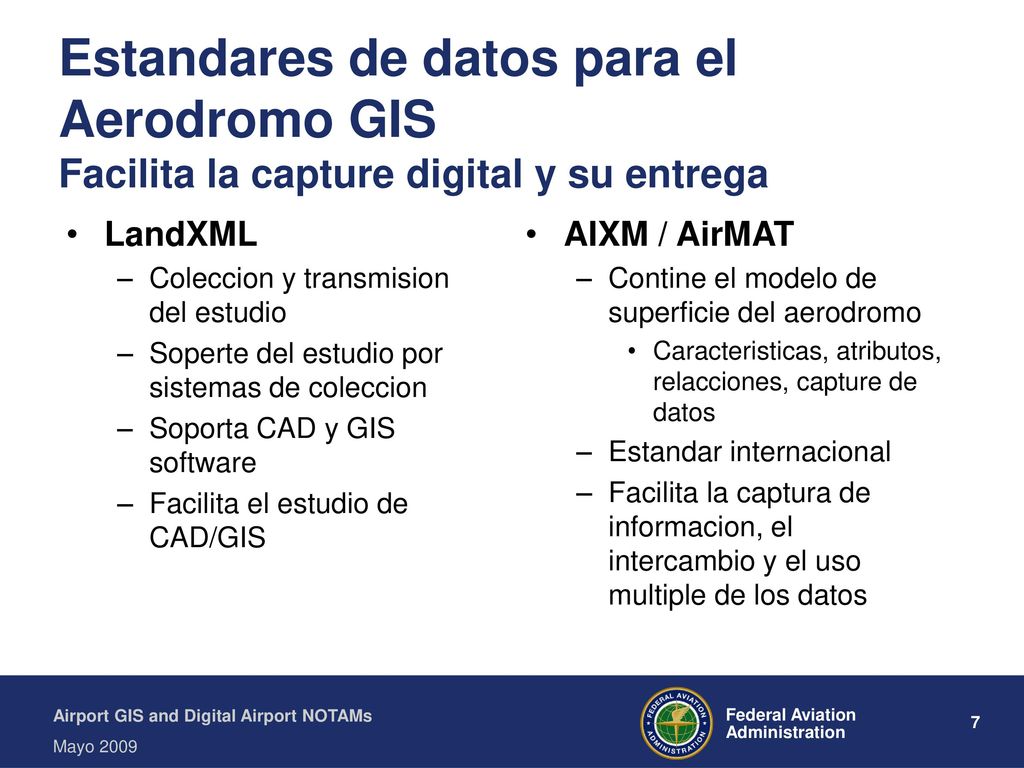

7 Estandares de datos para el Aerodromo GIS Facilita la capture digital y su entrega
LandXML Coleccion y transmision del estudio Soperte del estudio por sistemas de coleccion Soporta CAD y GIS software Facilita el estudio de CAD/GIS AIXM / AirMAT Contine el modelo de superficie del aerodromo Caracteristicas, atributos, relacciones, capture de datos Estandar internacional Facilita la captura de informacion, el intercambio y el uso multiple de los datos

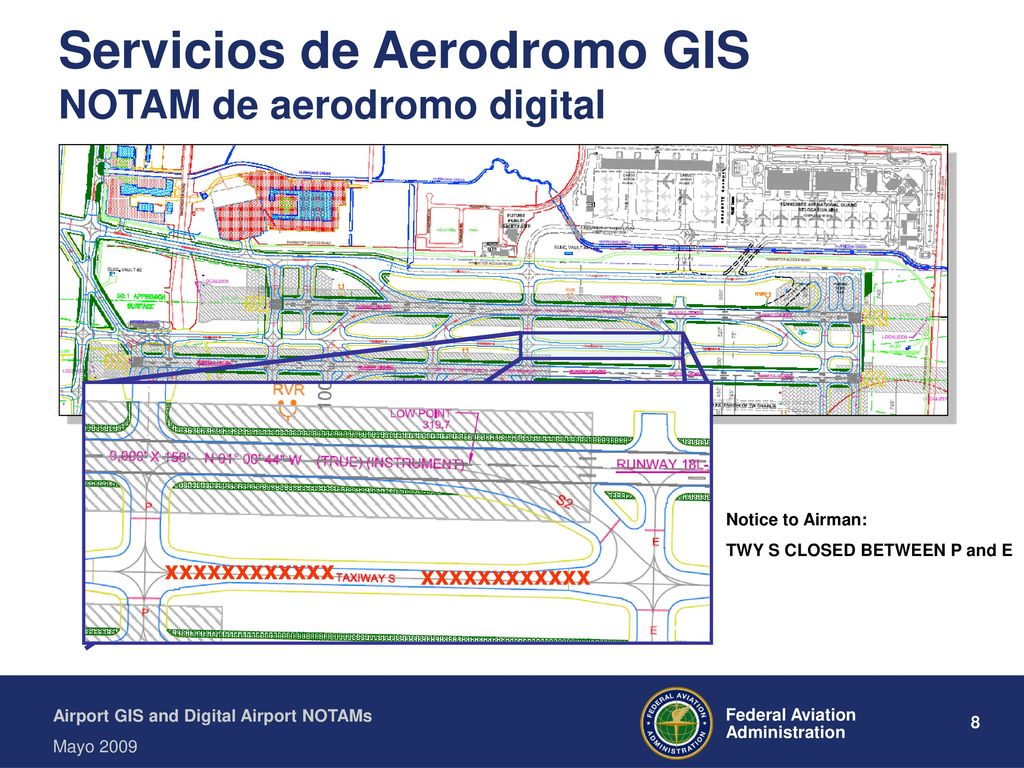

8 Servicios de Aerodromo GIS NOTAM de aerodromo digital
Notice to Airman: TWY S CLOSED BETWEEN P and E xxxxxxxxxxxx

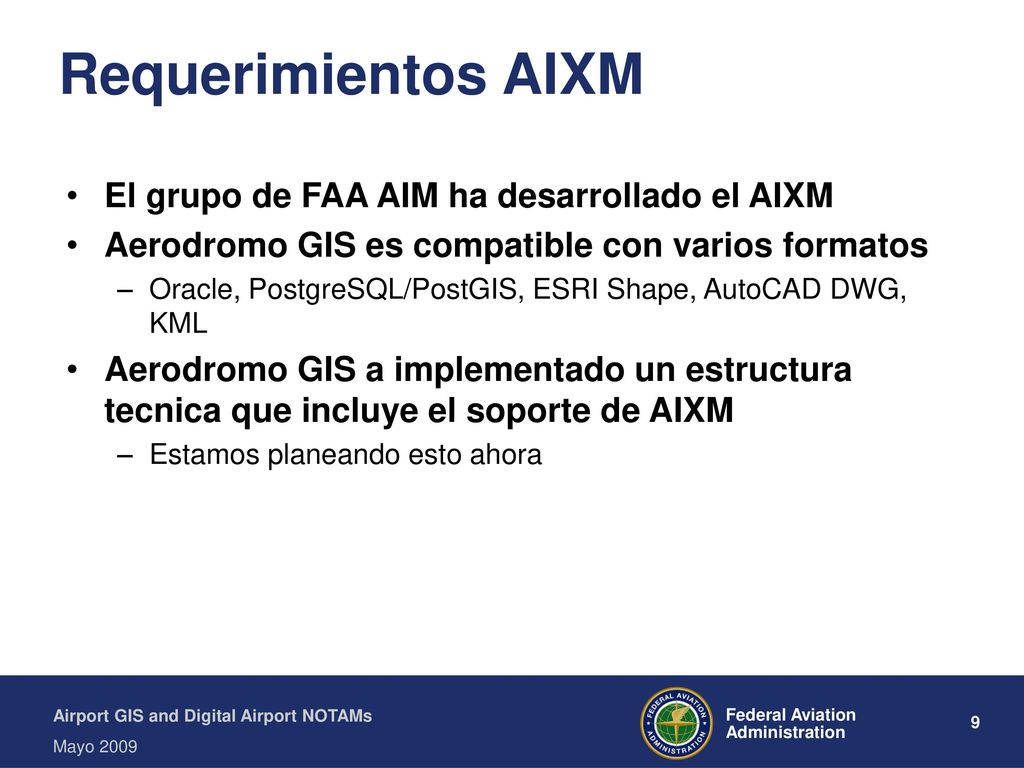

9 Requerimientos AIXM El grupo de FAA AIM ha desarrollado el AIXM
Aerodromo GIS es compatible con varios formatos Oracle, PostgreSQL/PostGIS, ESRI Shape, AutoCAD DWG, KML Aerodromo GIS a implementado un estructura tecnica que incluye el soporte de AIXM Estamos planeando esto ahora

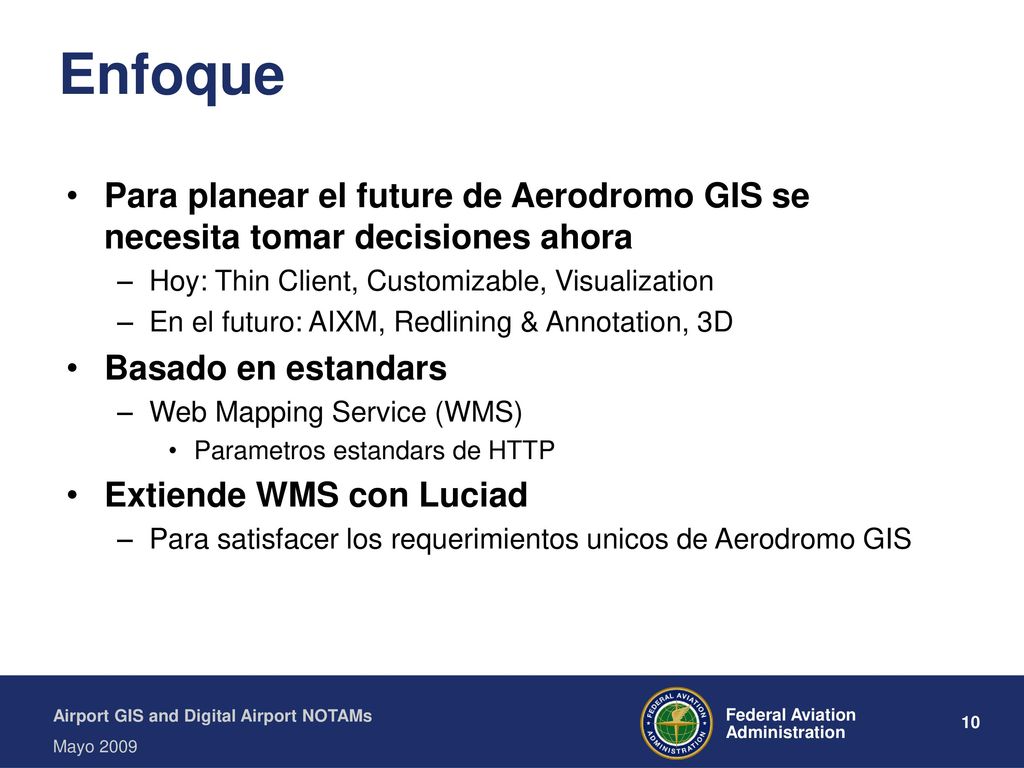

10 Enfoque Para planear el future de Aerodromo GIS se necesita tomar decisiones ahora Hoy: Thin Client, Customizable, Visualization En el futuro: AIXM, Redlining & Annotation, 3D Basado en estandars Web Mapping Service (WMS) Parametros estandars de HTTP Extiende WMS con Luciad Para satisfacer los requerimientos unicos de Aerodromo GIS Our approach was to look to the future to ensure we are able to support the currently known program requirements in order to select the best visualization solution. We are aligned with the tools & technologies of the AIM Group, ensuring compatibility of programs. Inclusion of the ability to support AIXM with the Luciad suite will help Airports GIS in this initiative.

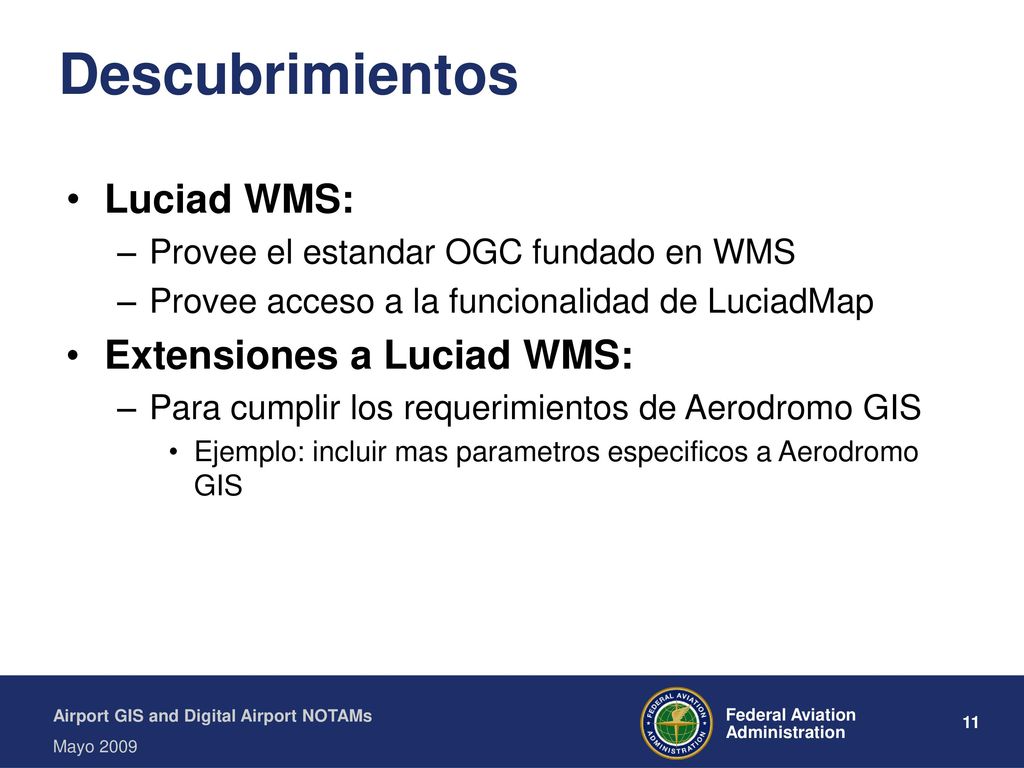

11 Descubrimientos Luciad WMS: Extensiones a Luciad WMS:
Provee el estandar OGC fundado en WMS Provee acceso a la funcionalidad de LuciadMap Extensiones a Luciad WMS: Para cumplir los requerimientos de Aerodromo GIS Ejemplo: incluir mas parametros especificos a Aerodromo GIS LuciadMap core provided Airports GIS with the core mapping functionality and customizability to meet our program requirements. Airports GIS, as many programs, requires additional parameters to be communicated in a WMS request beyond the basic, standard ones. Using the Luciad Java API, we have included these parameters in an extended request.

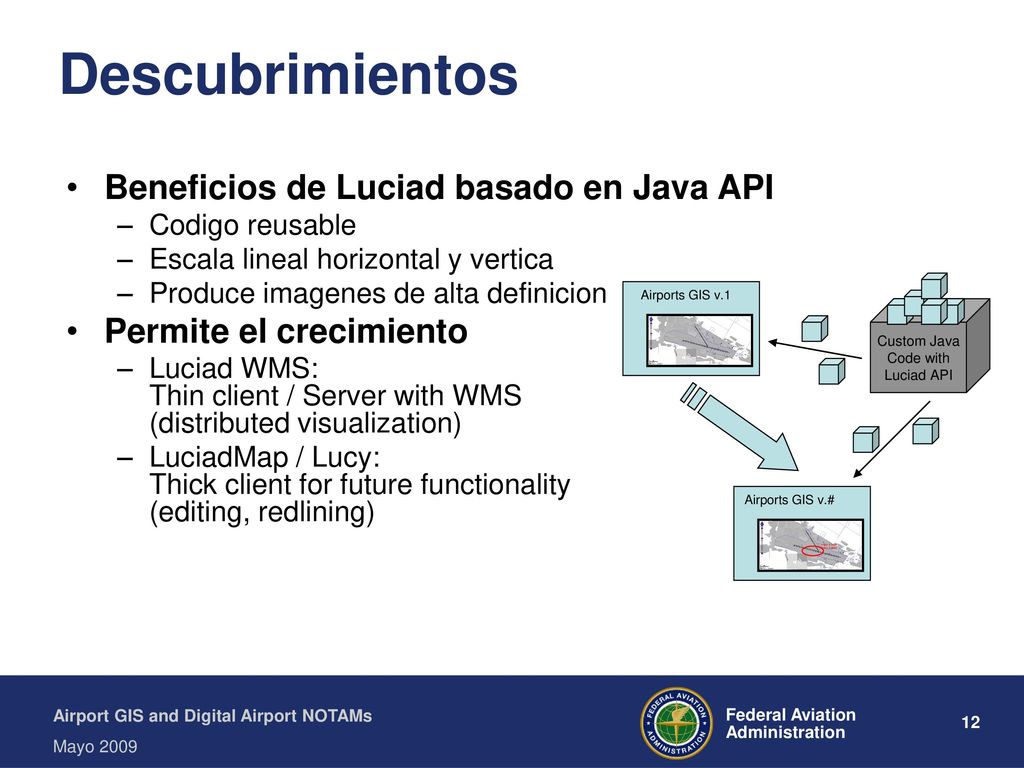

12 Custom Java Code with Luciad API
Descubrimientos Beneficios de Luciad basado en Java API Codigo reusable Escala lineal horizontal y vertica Produce imagenes de alta definicion Permite el crecimiento Luciad WMS: Thin client / Server with WMS (distributed visualization) LuciadMap / Lucy: Thick client for future functionality (editing, redlining) Airports GIS v.1 Custom Java Code with Luciad API Key feature for AGIS is the customization of the Java API. Allows for code portability seamlessly between clients, based on particular user needs. Airports GIS v.# notes & edits notes & edits

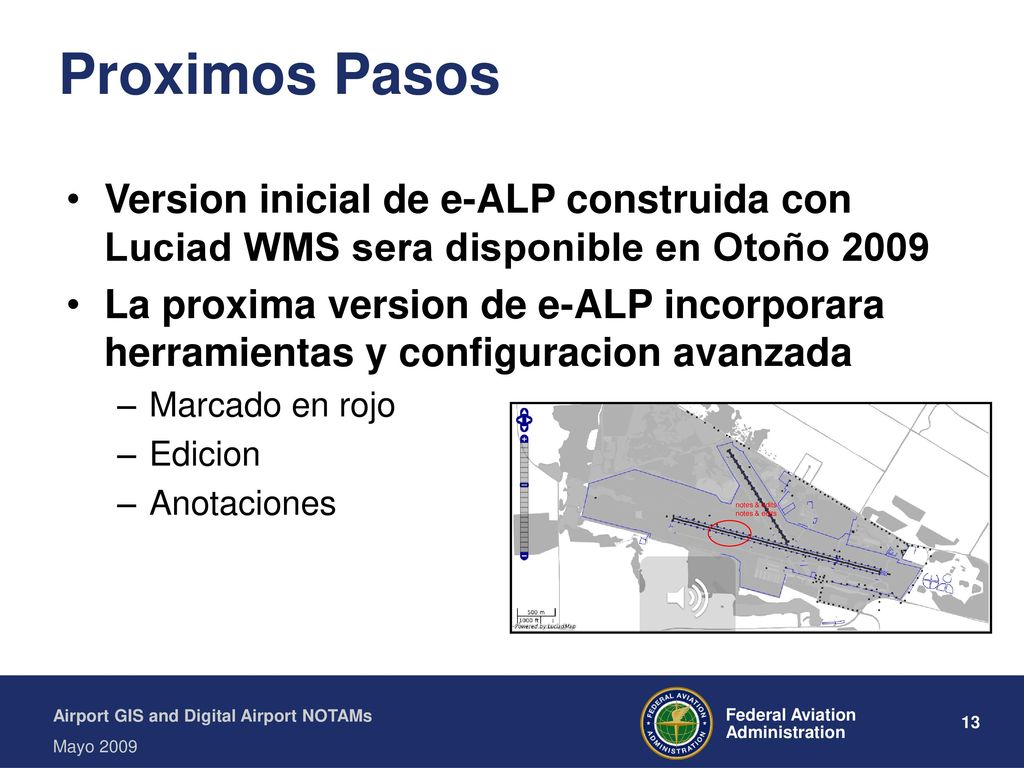

13 Proximos Pasos Version inicial de e-ALP construida con Luciad WMS sera disponible en Otoño 2009 La proxima version de e-ALP incorporara herramientas y configuracion avanzada Marcado en rojo Edicion Anotaciones Our initial release is really just setting the baseline for the future capabilities of the program. notes & edits notes & edits

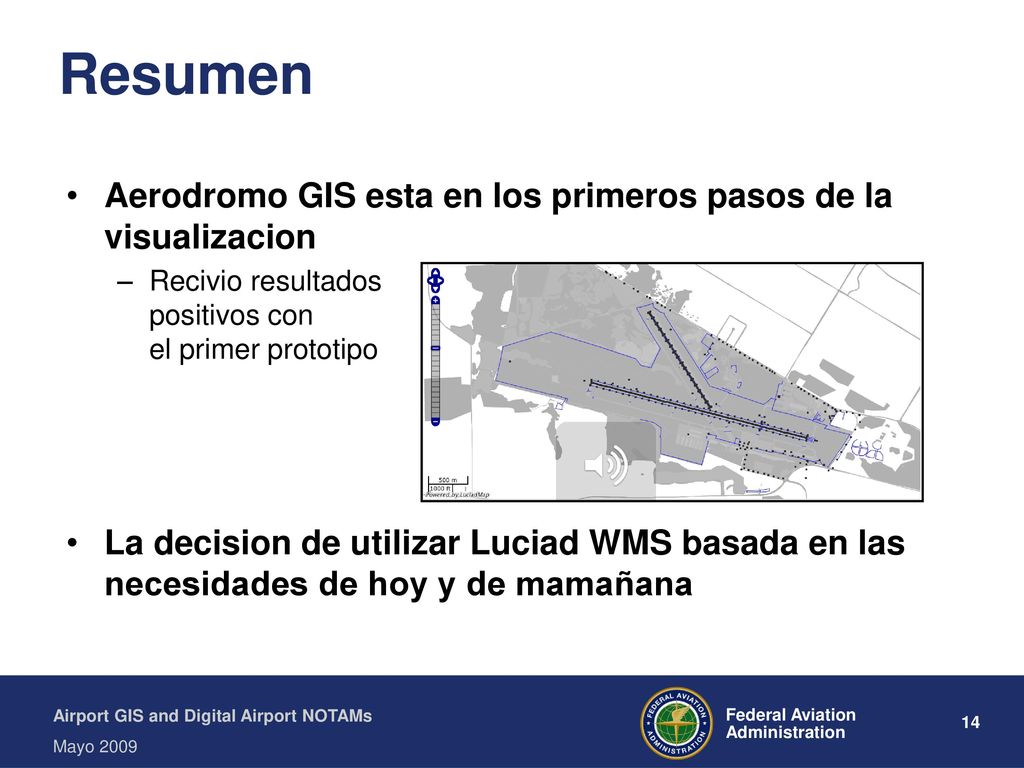

14 Resumen Aerodromo GIS esta en los primeros pasos de la visualizacion
Recivio resultados positivos con el primer prototipo La decision de utilizar Luciad WMS basada en las necesidades de hoy y de mamañana

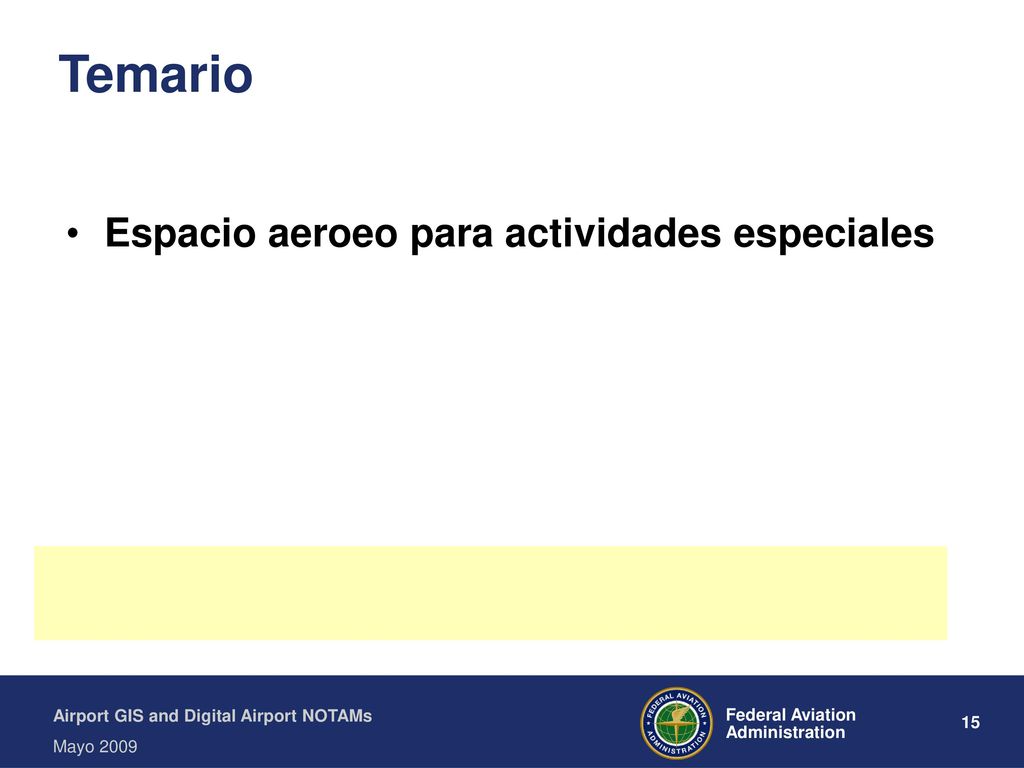

15 Temario Espacio aeroeo para actividades especiales

16 SWIM y AIM El FAA ha desarrollado el System Wide Information Management (SWIM) para proveer la infrastructure para compartir datos en el ambito NextGen El sistema de informacion aeronautica necesitan ser compatibles con el modelo SWIM Intercambio de infromacion para facilitar la eficiencia de los sistemas del ATC La necesidad de crear un sistema que de un cuadro completo del sistema ATC Esto presenta una oportunidad para concentrarse en la edicion de SUA y definiciones del ATCAA

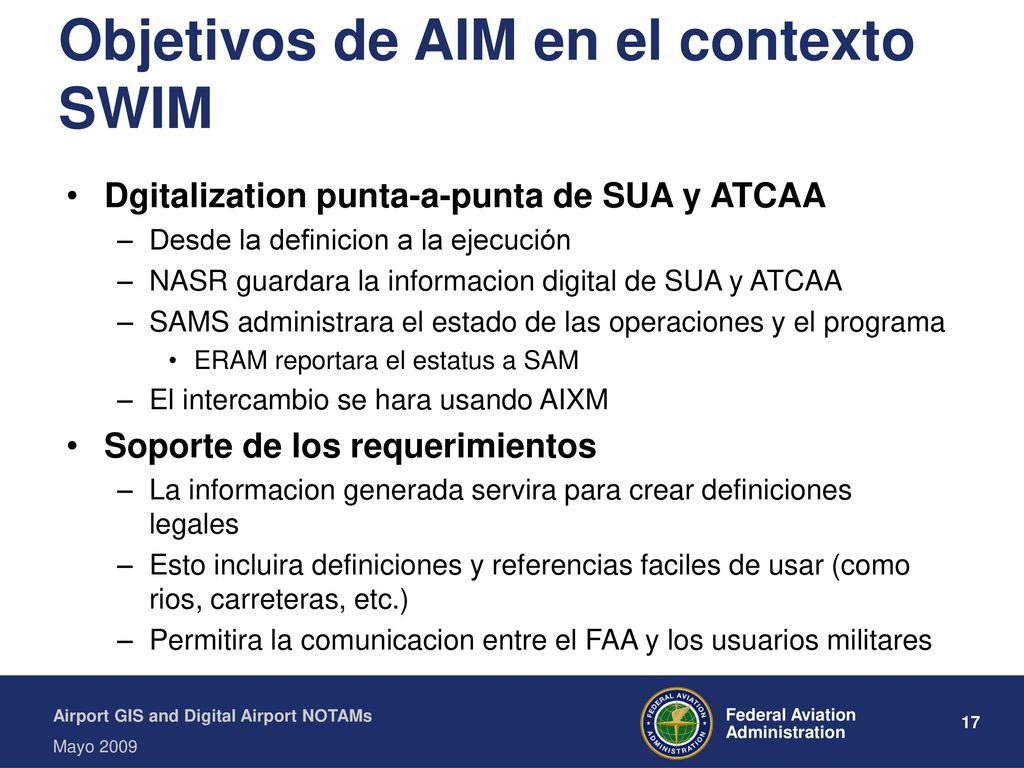

17 Objetivos de AIM en el contexto SWIM
Dgitalization punta-a-punta de SUA y ATCAA Desde la definicion a la ejecución NASR guardara la informacion digital de SUA y ATCAA SAMS administrara el estado de las operaciones y el programa ERAM reportara el estatus a SAM El intercambio se hara usando AIXM Soporte de los requerimientos La informacion generada servira para crear definiciones legales Esto incluira definiciones y referencias faciles de usar (como rios, carreteras, etc.) Permitira la comunicacion entre el FAA y los usuarios militares

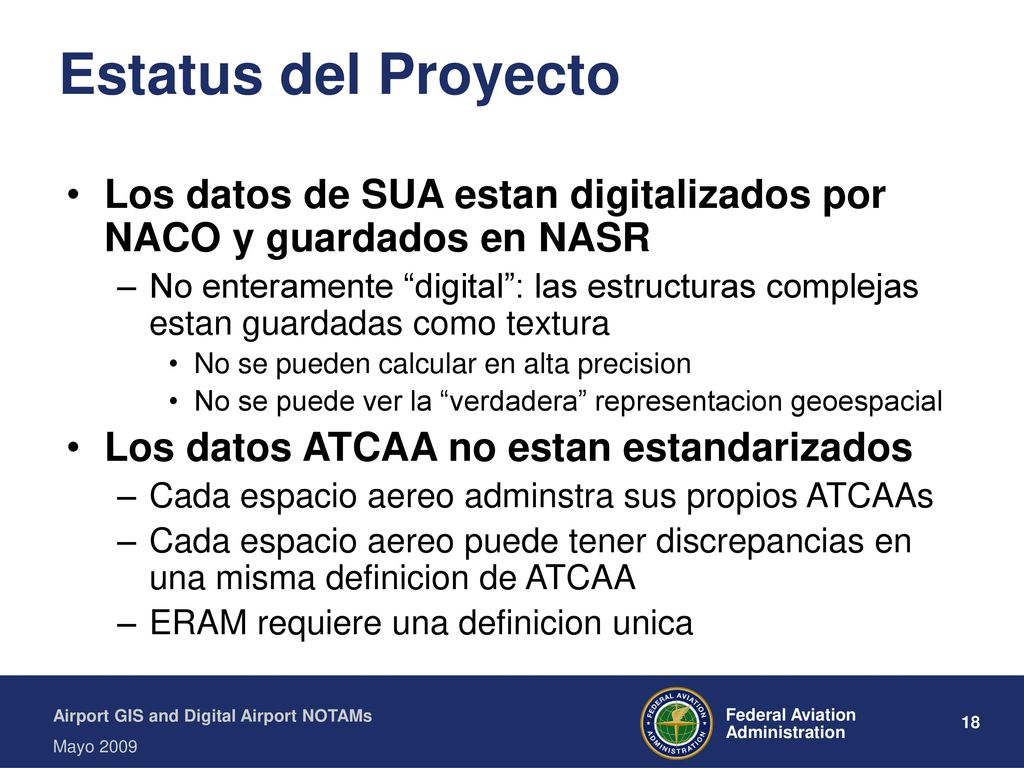

18 Estatus del Proyecto Los datos de SUA estan digitalizados por NACO y guardados en NASR No enteramente “digital”: las estructuras complejas estan guardadas como textura No se pueden calcular en alta precision No se puede ver la “verdadera” representacion geoespacial Los datos ATCAA no estan estandarizados Cada espacio aereo adminstra sus propios ATCAAs Cada espacio aereo puede tener discrepancias en una misma definicion de ATCAA ERAM requiere una definicion unica

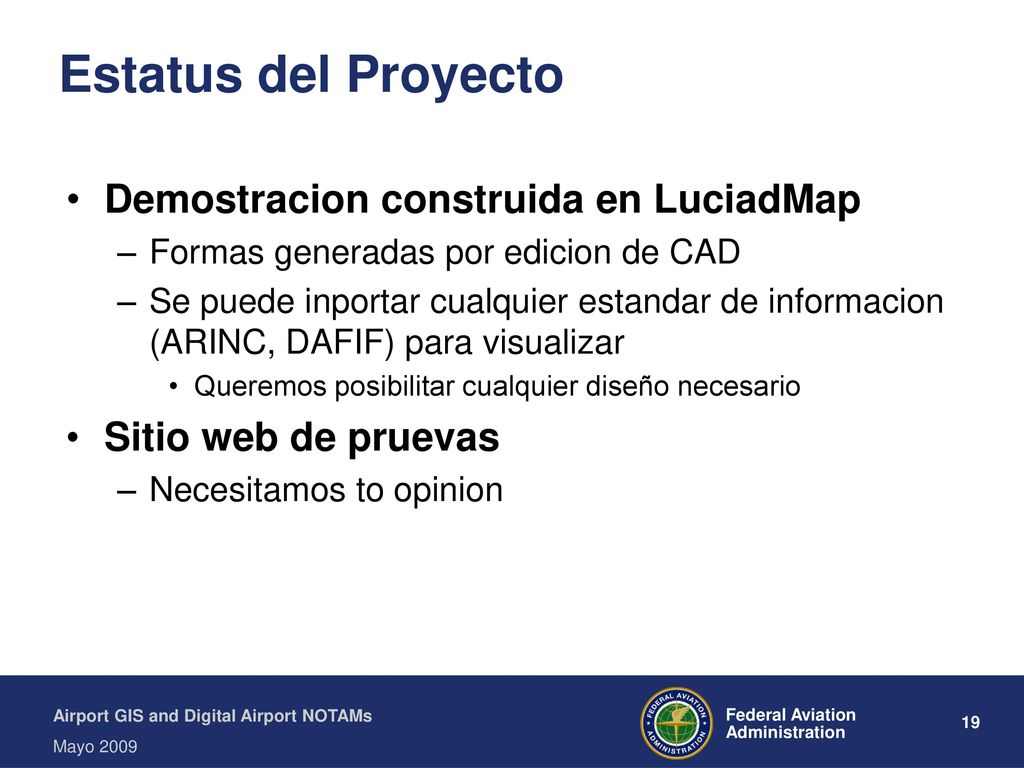

19 Estatus del Proyecto Demostracion construida en LuciadMap
Formas generadas por edicion de CAD Se puede inportar cualquier estandar de informacion (ARINC, DAFIF) para visualizar Queremos posibilitar cualquier diseño necesario Sitio web de pruevas Necesitamos to opinion

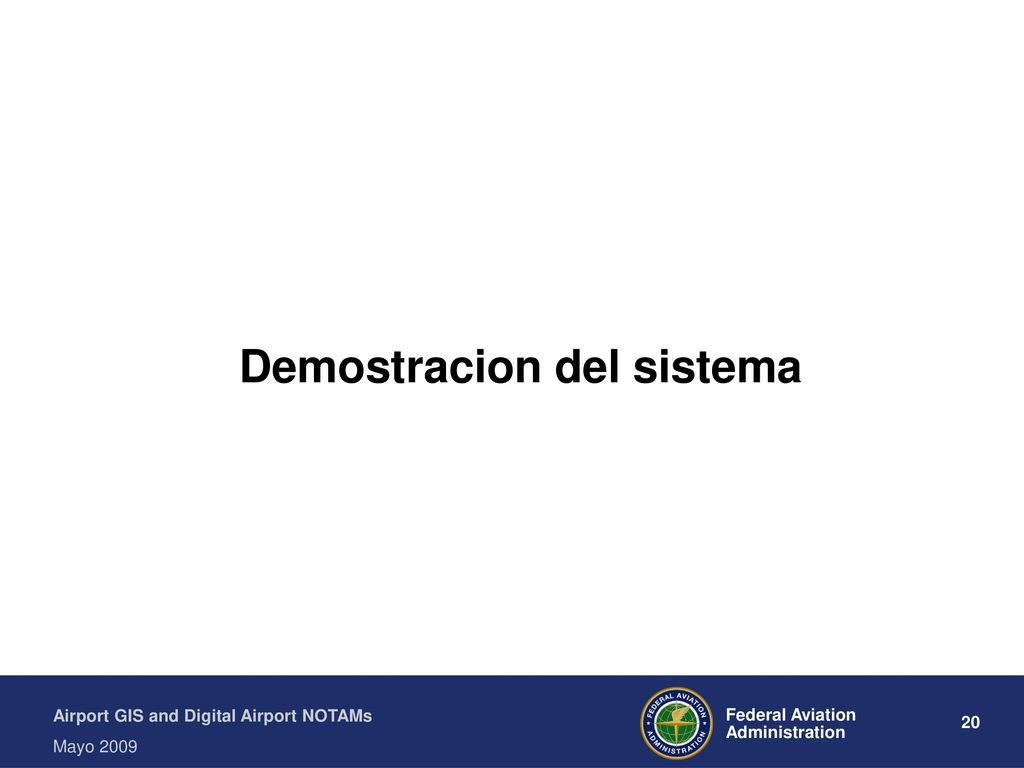

20 Demostracion del sistema

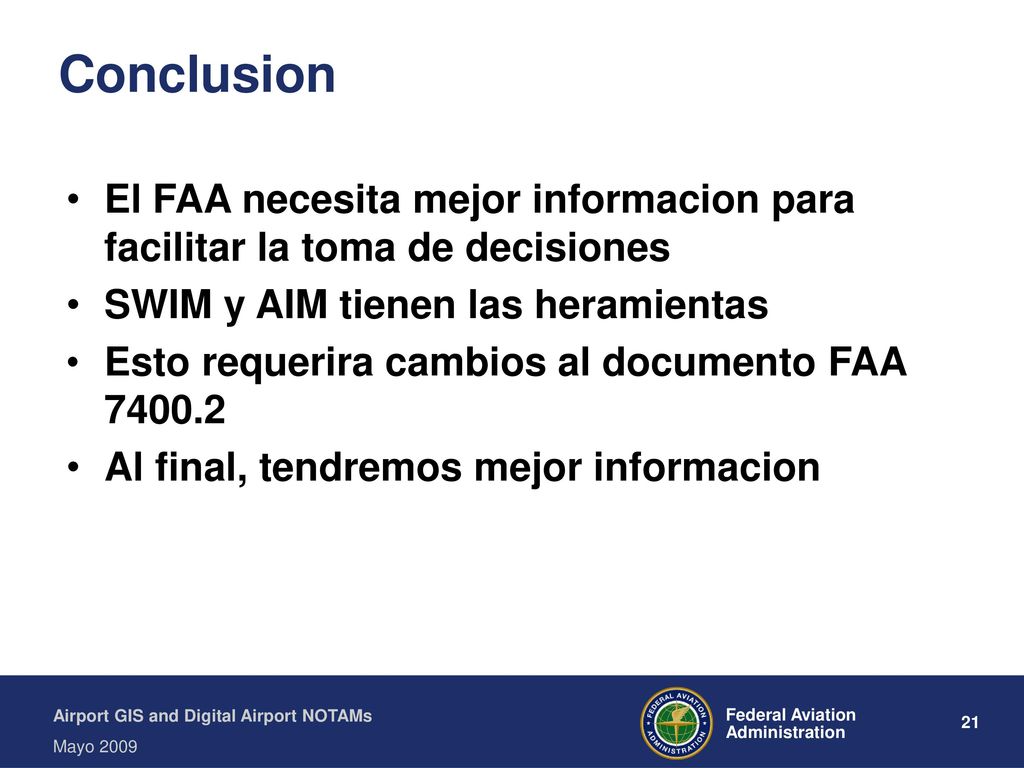

21 Conclusion El FAA necesita mejor informacion para facilitar la toma de decisiones SWIM y AIM tienen las heramientas Esto requerira cambios al documento FAA Al final, tendremos mejor informacion

22 Detalles tecnologicos

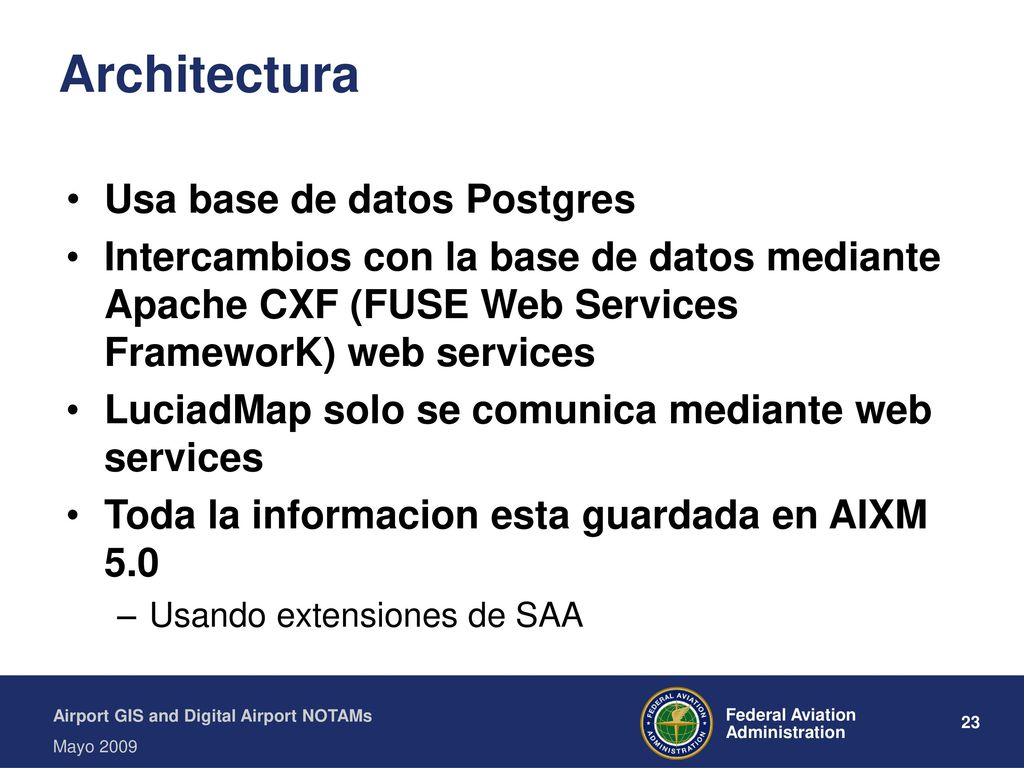

23 Architectura Usa base de datos Postgres
Intercambios con la base de datos mediante Apache CXF (FUSE Web Services FrameworK) web services LuciadMap solo se comunica mediante web services Toda la informacion esta guardada en AIXM 5.0 Usando extensiones de SAA

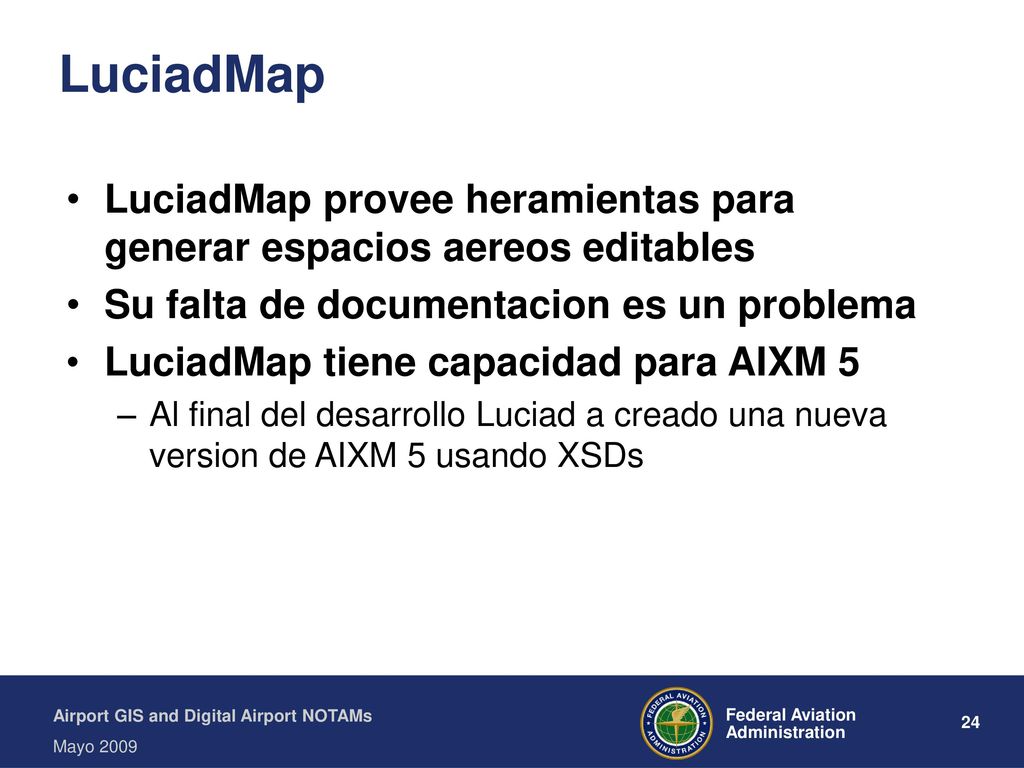

24 LuciadMap LuciadMap provee heramientas para generar espacios aereos editables Su falta de documentacion es un problema LuciadMap tiene capacidad para AIXM 5 Al final del desarrollo Luciad a creado una nueva version de AIXM 5 usando XSDs
