1 Conceptualización

2 Diferencias con los beans de sesión y de Entidad
Los beans de entidad se diferencian de los beans de sesión, principalmente, en que son persistentes, permiten el acceso compartido, tienen clave primaria y pueden participar en relaciones con otros beans de entidad

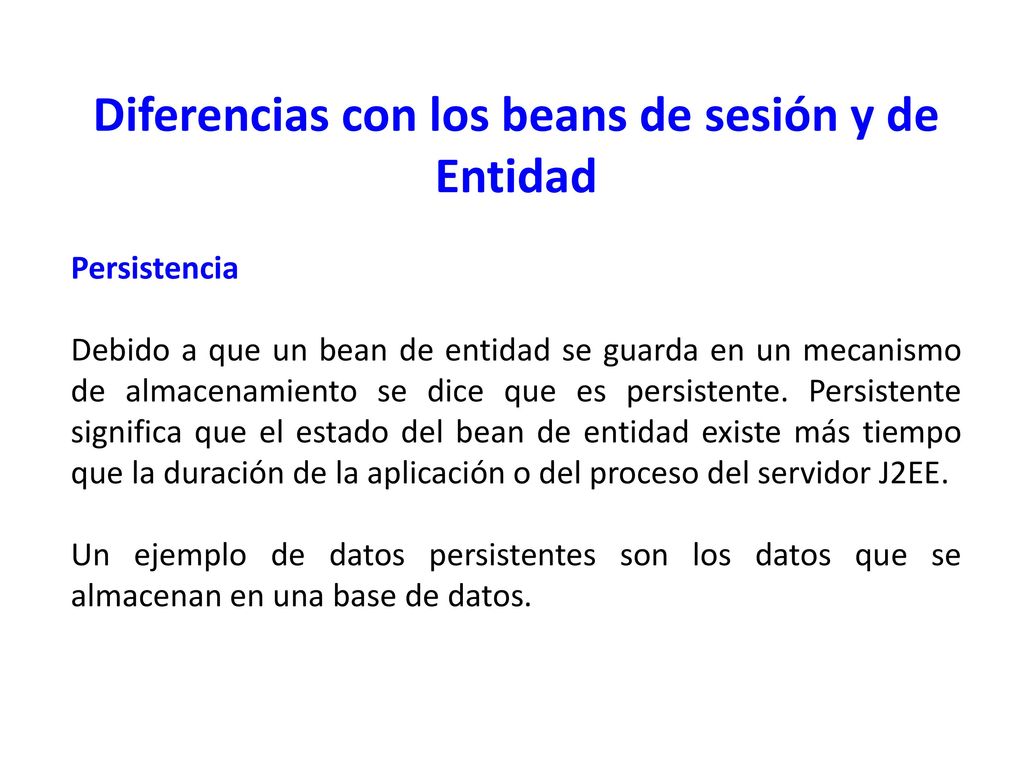

3 Diferencias con los beans de sesión y de Entidad
Persistencia Debido a que un bean de entidad se guarda en un mecanismo de almacenamiento se dice que es persistente. Persistente significa que el estado del bean de entidad existe más tiempo que la duración de la aplicación o del proceso del servidor J2EE. Un ejemplo de datos persistentes son los datos que se almacenan en una base de datos.

4 Diferencias con los beans de sesión y de Entidad

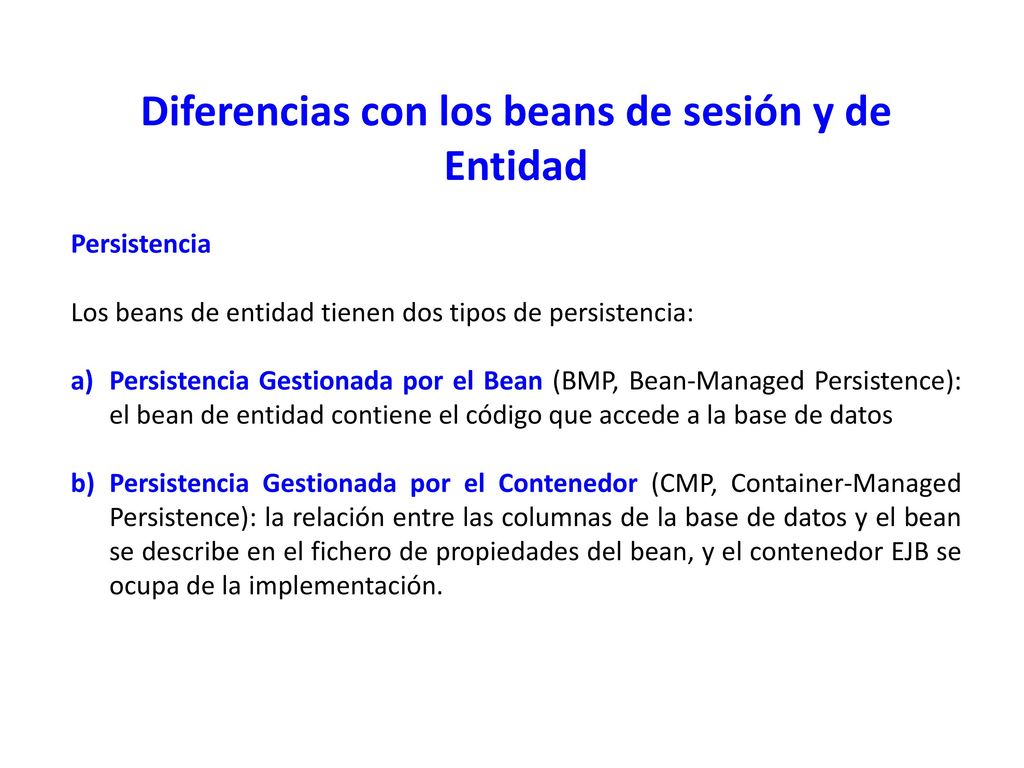

Persistencia Los beans de entidad tienen dos tipos de persistencia: Persistencia Gestionada por el Bean (BMP, Bean-Managed Persistence): el bean de entidad contiene el código que accede a la base de datos Persistencia Gestionada por el Contenedor (CMP, Container-Managed Persistence): la relación entre las columnas de la base de datos y el bean se describe en el fichero de propiedades del bean, y el contenedor EJB se ocupa de la implementación.

5 Diferencias con los beans de sesión y de Entidad

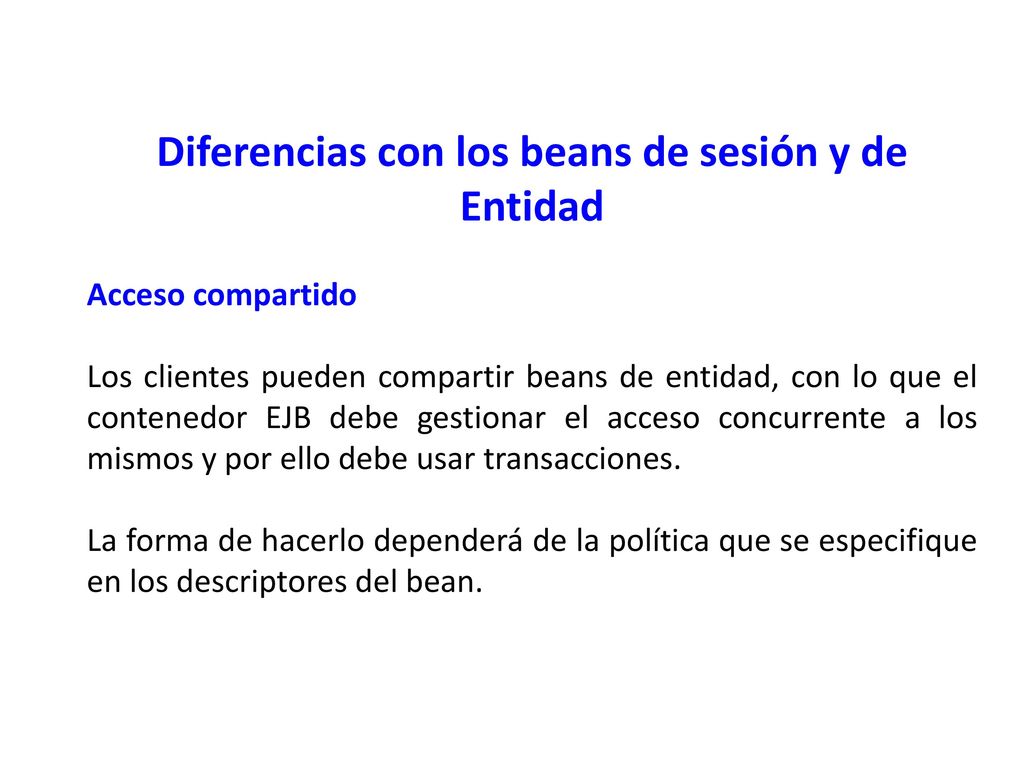

Acceso compartido Los clientes pueden compartir beans de entidad, con lo que el contenedor EJB debe gestionar el acceso concurrente a los mismos y por ello debe usar transacciones. La forma de hacerlo dependerá de la política que se especifique en los descriptores del bean.

6 Diferencias con los beans de sesión y de Entidad
Clave primaria Cada bean de entidad tiene un identificador único. Un bean de entidad alumno, por ejemplo, puede identificarse por su número de expediente. Este identificador único, o clave primaria, permite al cliente localizar a un bean de entidad particular.

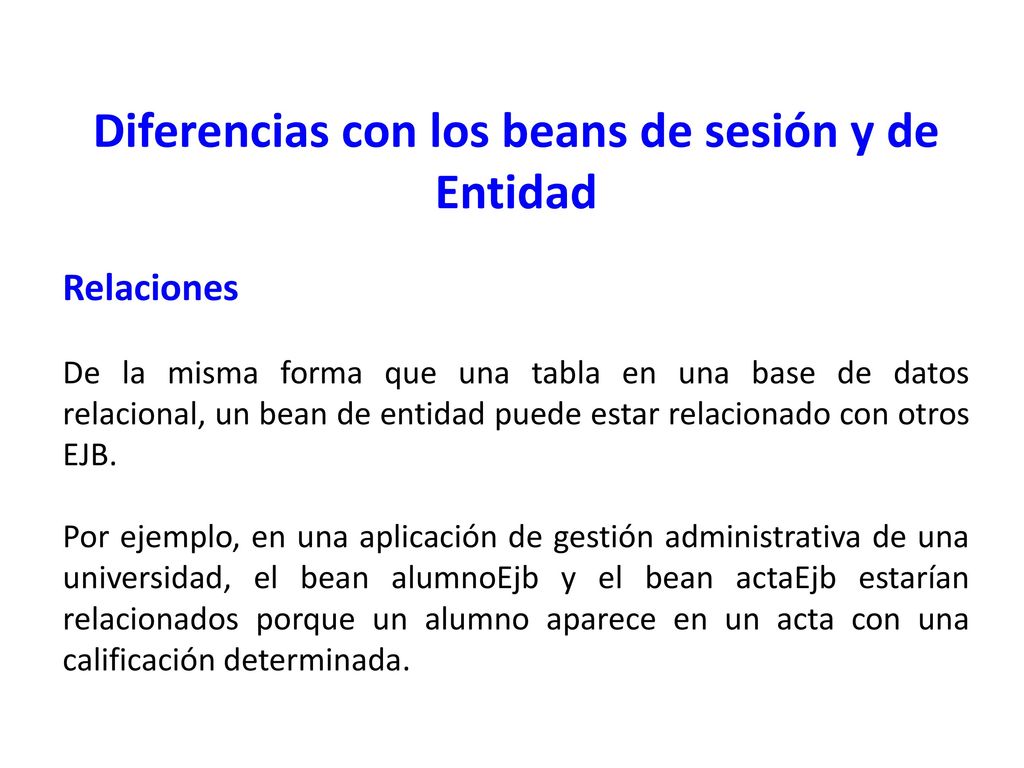

7 Diferencias con los beans de sesión y de Entidad
Relaciones De la misma forma que una tabla en una base de datos relacional, un bean de entidad puede estar relacionado con otros EJB. Por ejemplo, en una aplicación de gestión administrativa de una universidad, el bean alumnoEjb y el bean actaEjb estarían relacionados porque un alumno aparece en un acta con una calificación determinada.

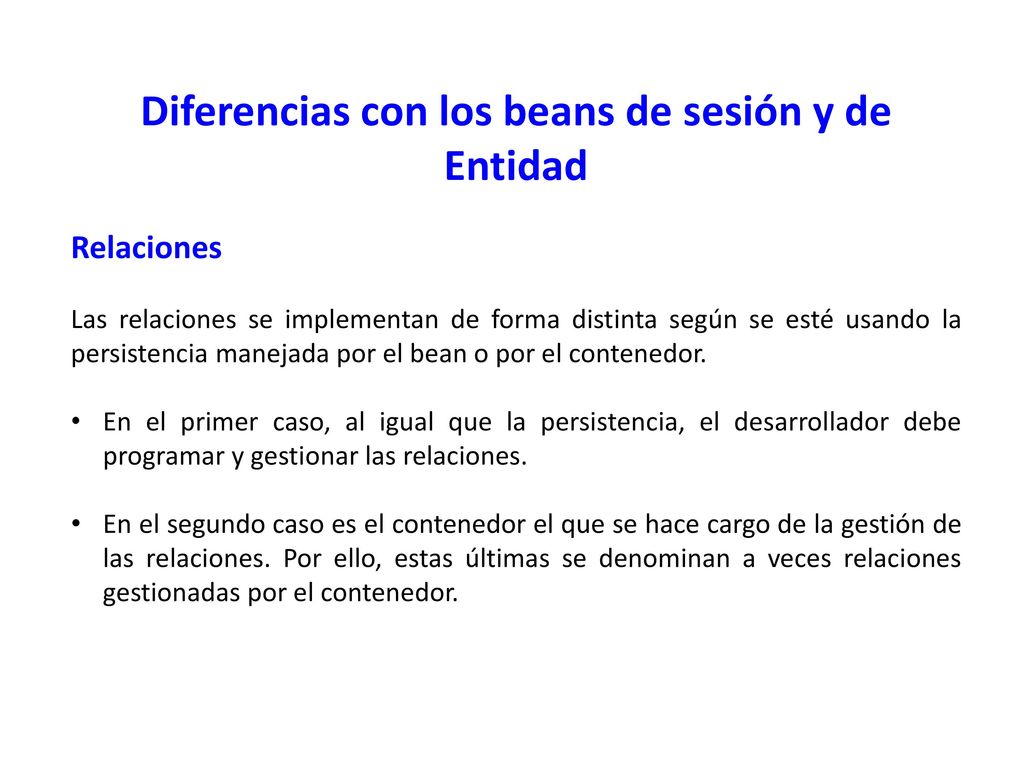

8 Diferencias con los beans de sesión y de Entidad
Relaciones Las relaciones se implementan de forma distinta según se esté usando la persistencia manejada por el bean o por el contenedor. En el primer caso, al igual que la persistencia, el desarrollador debe programar y gestionar las relaciones. En el segundo caso es el contenedor el que se hace cargo de la gestión de las relaciones. Por ello, estas últimas se denominan a veces relaciones gestionadas por el contenedor.

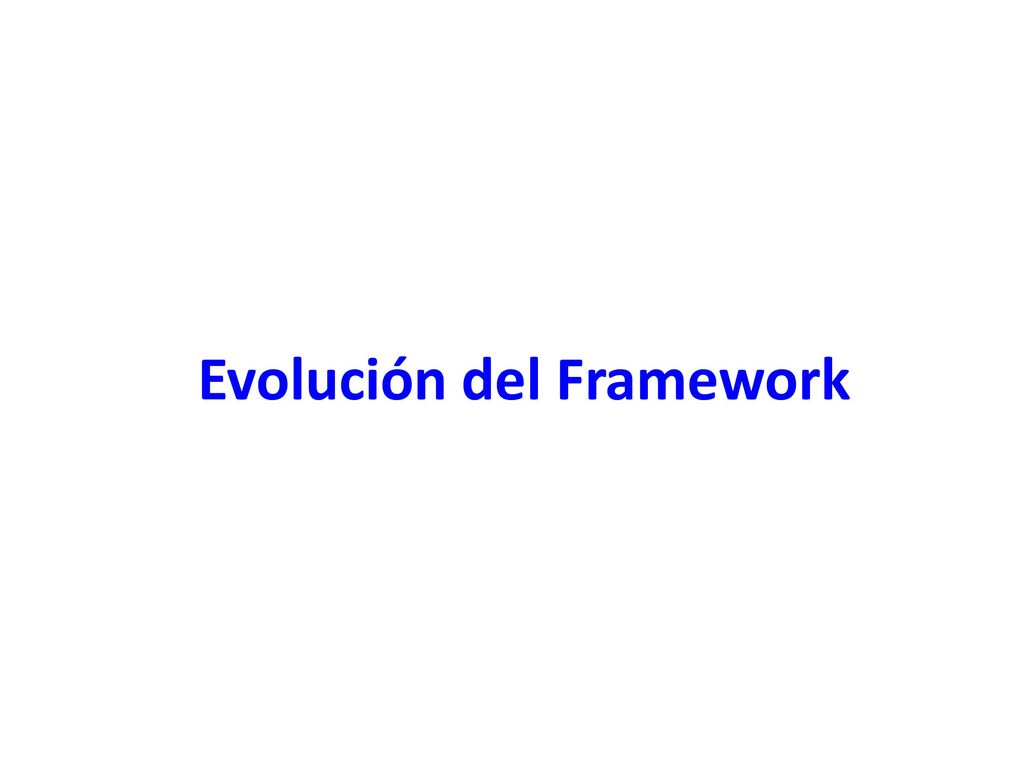

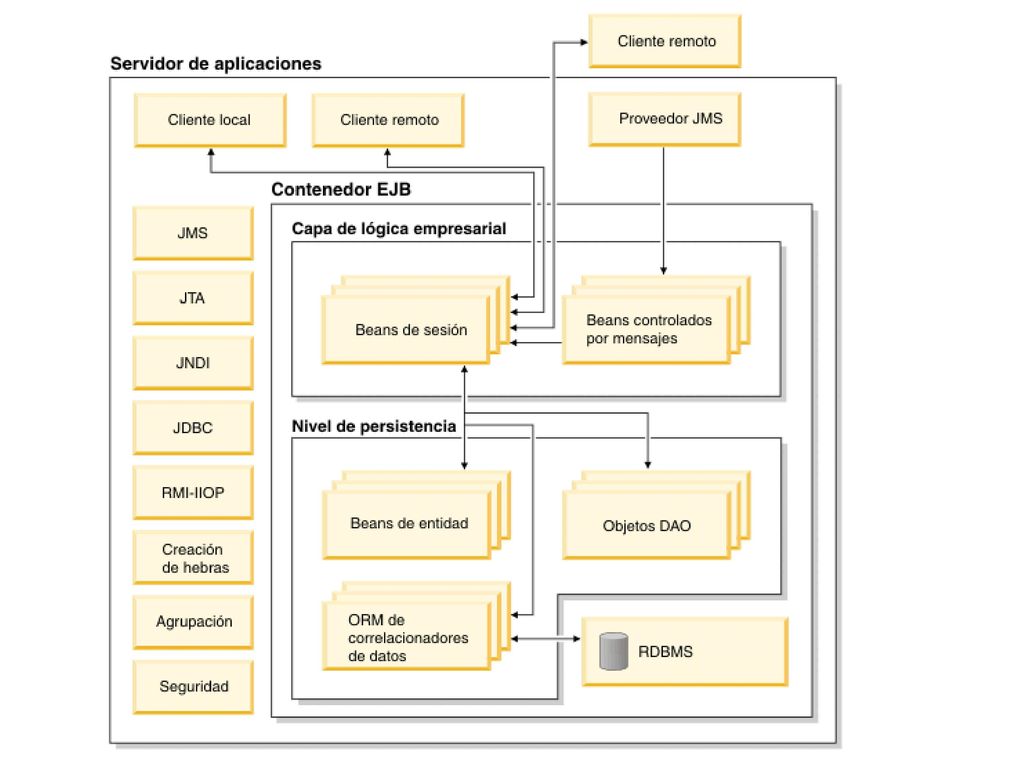

9 Evolución del Framework

10

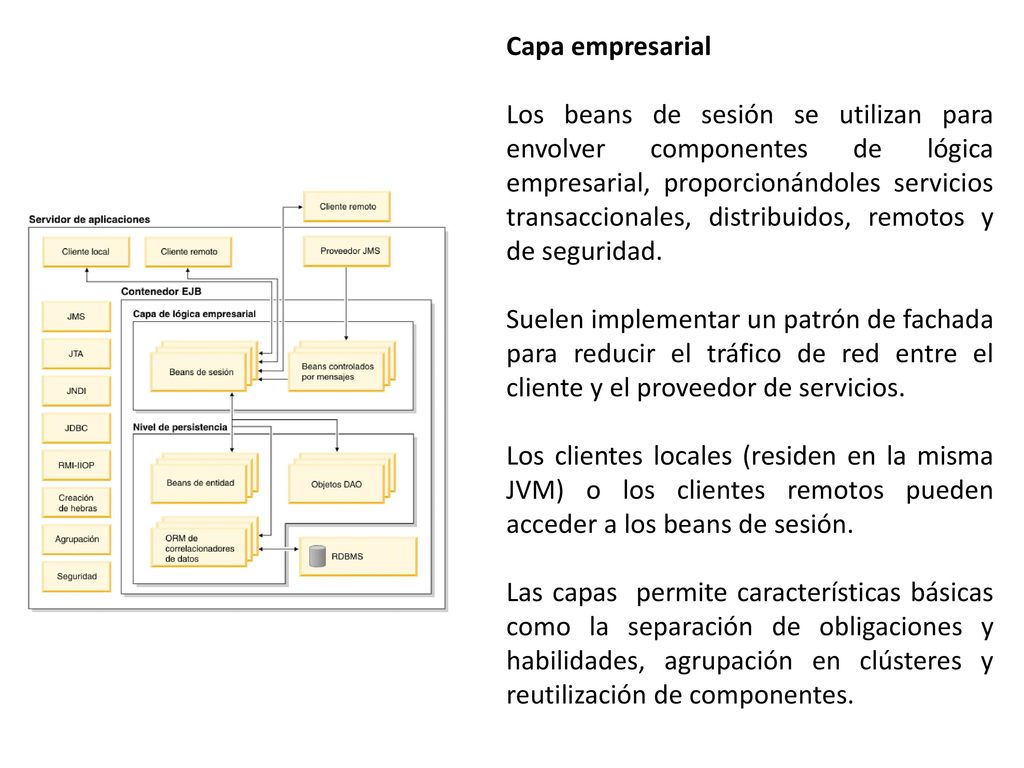

11 Capa empresarial  Los beans de sesión se utilizan para envolver componentes de lógica empresarial, proporcionándoles servicios transaccionales, distribuidos, remotos y de seguridad. Suelen implementar un patrón de fachada para reducir el tráfico de red entre el cliente y el proveedor de servicios. Los clientes locales (residen en la misma JVM) o los clientes remotos pueden acceder a los beans de sesión. Las capas permite características básicas como la separación de obligaciones y habilidades, agrupación en clústeres y reutilización de componentes.

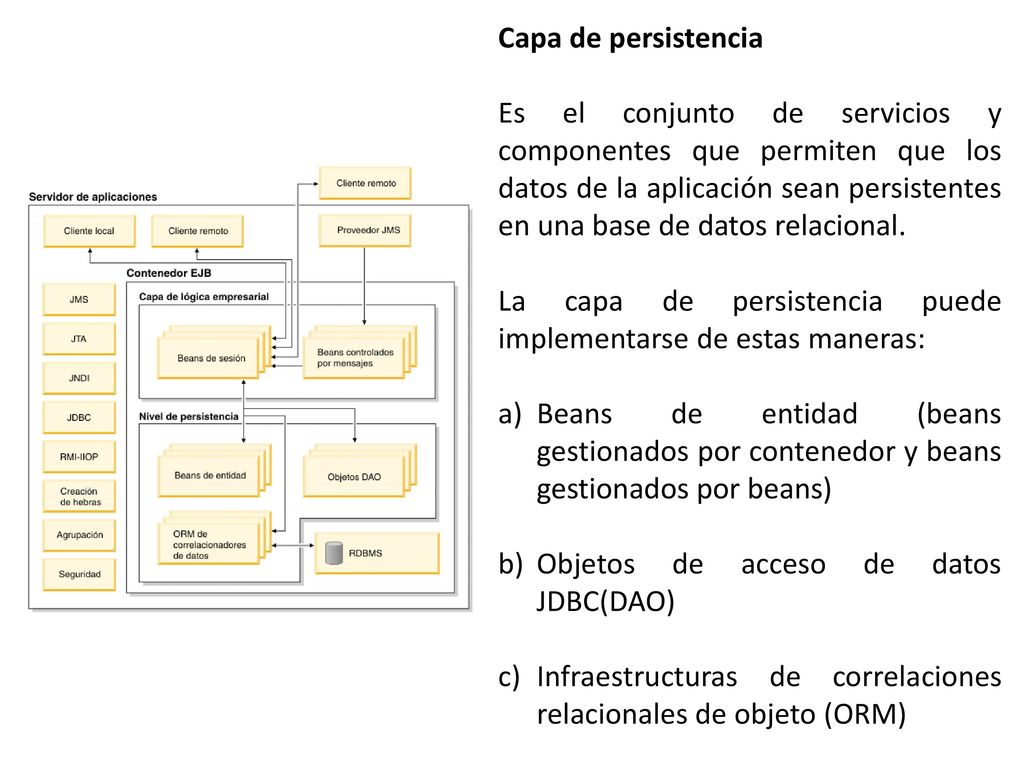

12 Capa de persistencia  Es el conjunto de servicios y componentes que permiten que los datos de la aplicación sean persistentes en una base de datos relacional. La capa de persistencia puede implementarse de estas maneras: Beans de entidad (beans gestionados por contenedor y beans gestionados por beans) Objetos de acceso de datos JDBC(DAO) Infraestructuras de correlaciones relacionales de objeto (ORM)

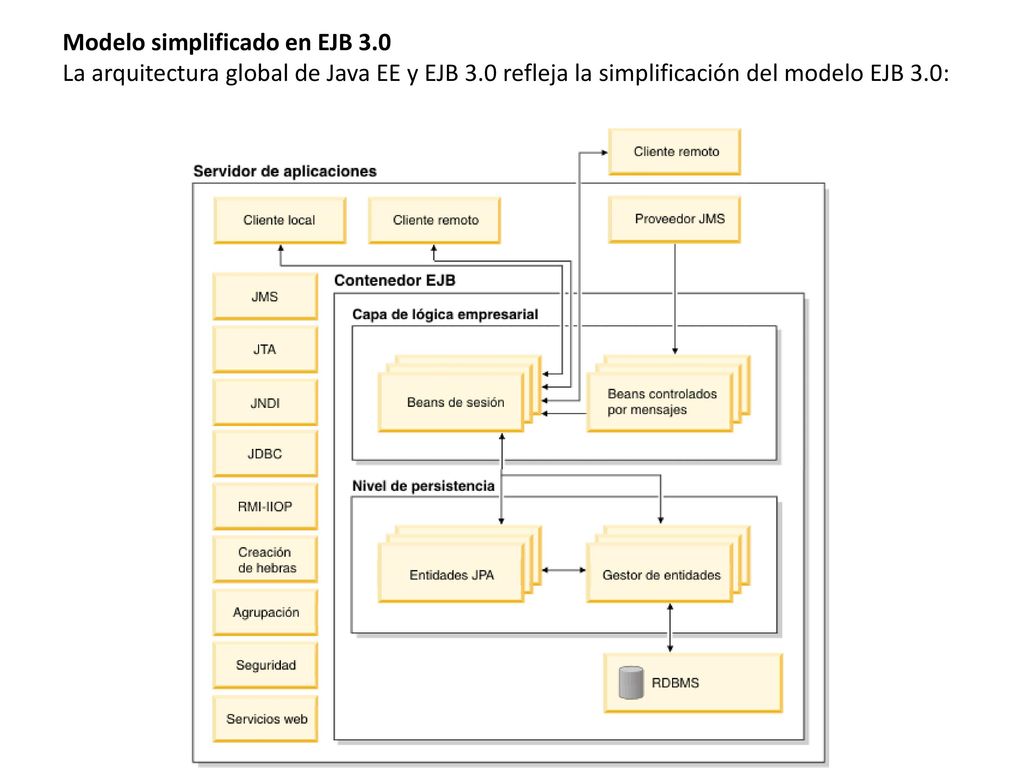

13 Modelo simplificado en EJB 3.0

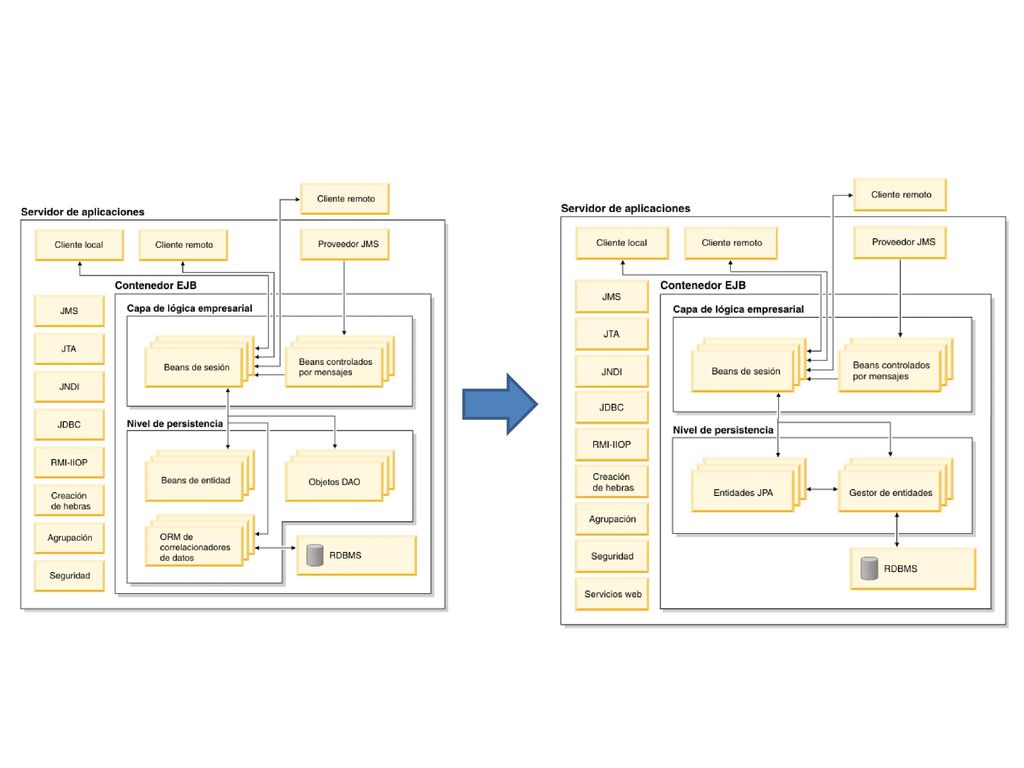

La arquitectura global de Java EE y EJB 3.0 refleja la simplificación del modelo EJB 3.0:

14

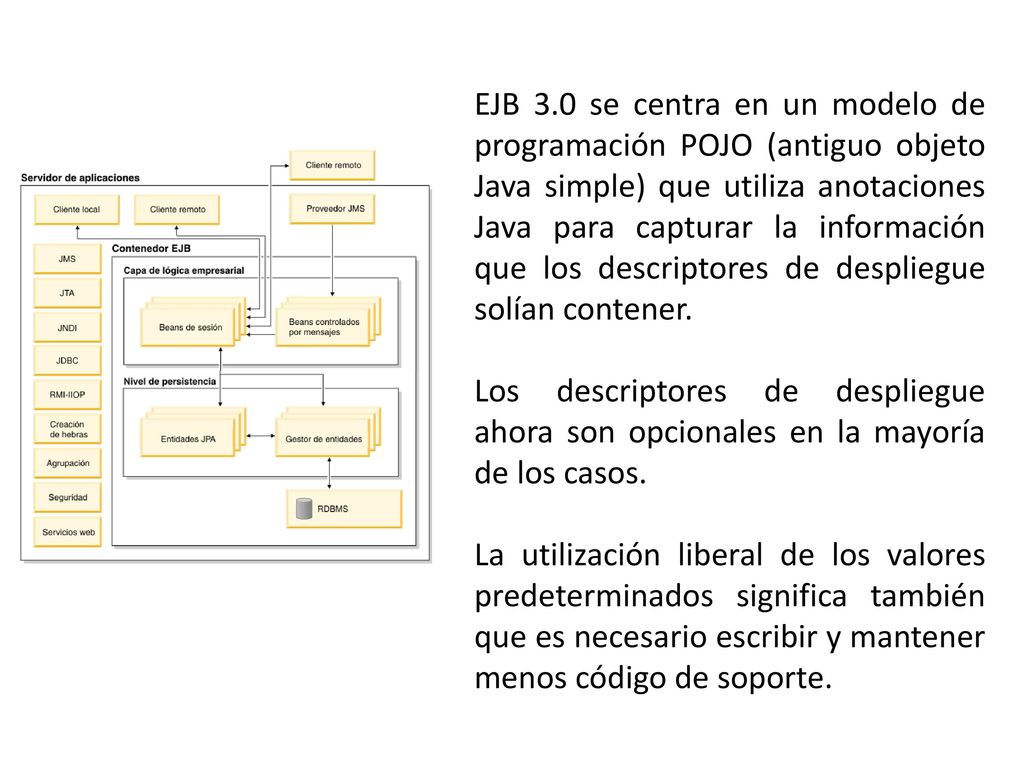

15 EJB 3.0 se centra en un modelo de programación POJO (antiguo objeto Java simple) que utiliza anotaciones Java para capturar la información que los descriptores de despliegue solían contener. Los descriptores de despliegue ahora son opcionales en la mayoría de los casos. La utilización liberal de los valores predeterminados significa también que es necesario escribir y mantener menos código de soporte.

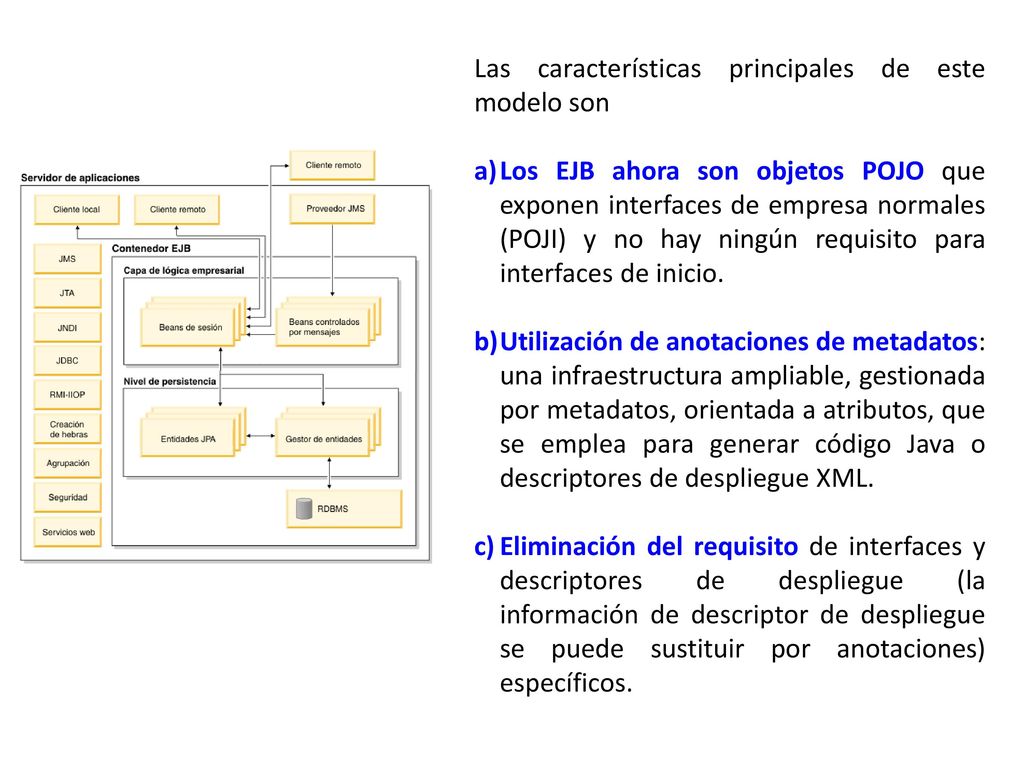

16 Las características principales de este modelo son
Los EJB ahora son objetos POJO que exponen interfaces de empresa normales (POJI) y no hay ningún requisito para interfaces de inicio. Utilización de anotaciones de metadatos: una infraestructura ampliable, gestionada por metadatos, orientada a atributos, que se emplea para generar código Java o descriptores de despliegue XML. Eliminación del requisito de interfaces y descriptores de despliegue (la información de descriptor de despliegue se puede sustituir por anotaciones) específicos.

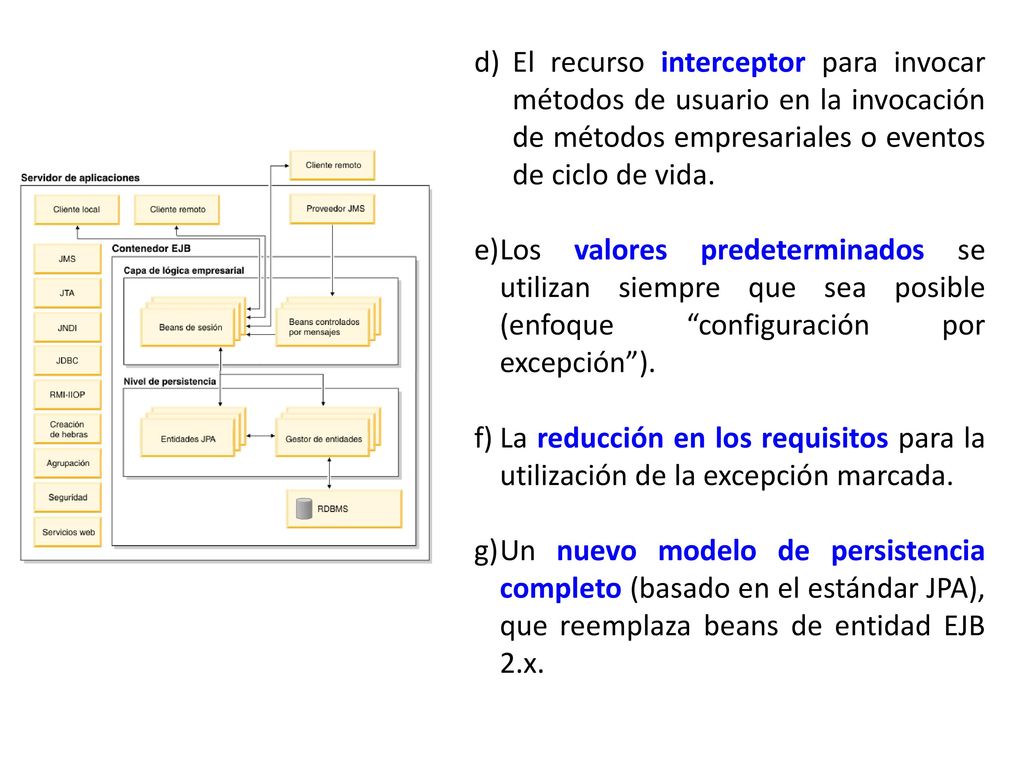

17 El recurso interceptor para invocar métodos de usuario en la invocación de métodos empresariales o eventos de ciclo de vida. Los valores predeterminados se utilizan siempre que sea posible (enfoque “configuración por excepción”). La reducción en los requisitos para la utilización de la excepción marcada. Un nuevo modelo de persistencia completo (basado en el estándar JPA), que reemplaza beans de entidad EJB 2.x.

18 JPA Vs Hibernate

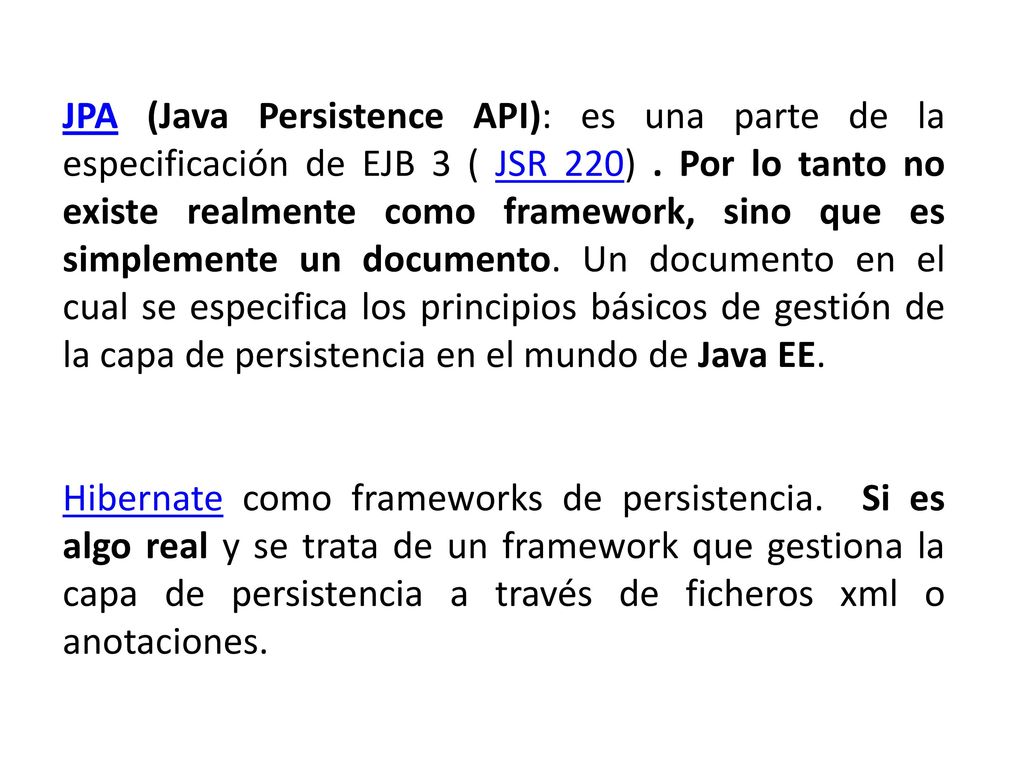

19 JPA (Java Persistence API): es una parte de la especificación de EJB 3 ( JSR 220) . Por lo tanto no existe realmente como framework, sino que es simplemente un documento. Un documento en el cual se especifica los principios básicos de gestión de la capa de persistencia en el mundo de Java EE. Hibernate como frameworks de persistencia.  Si es algo real y se trata de un framework que gestiona la capa de persistencia a través de ficheros xml o anotaciones.

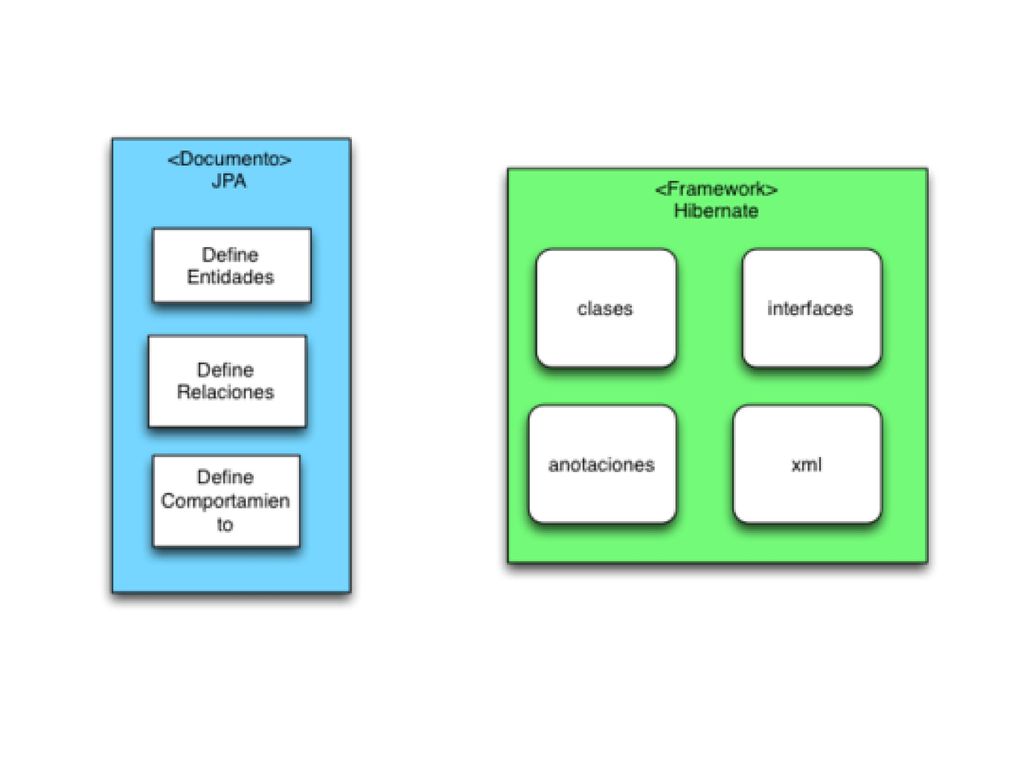

20

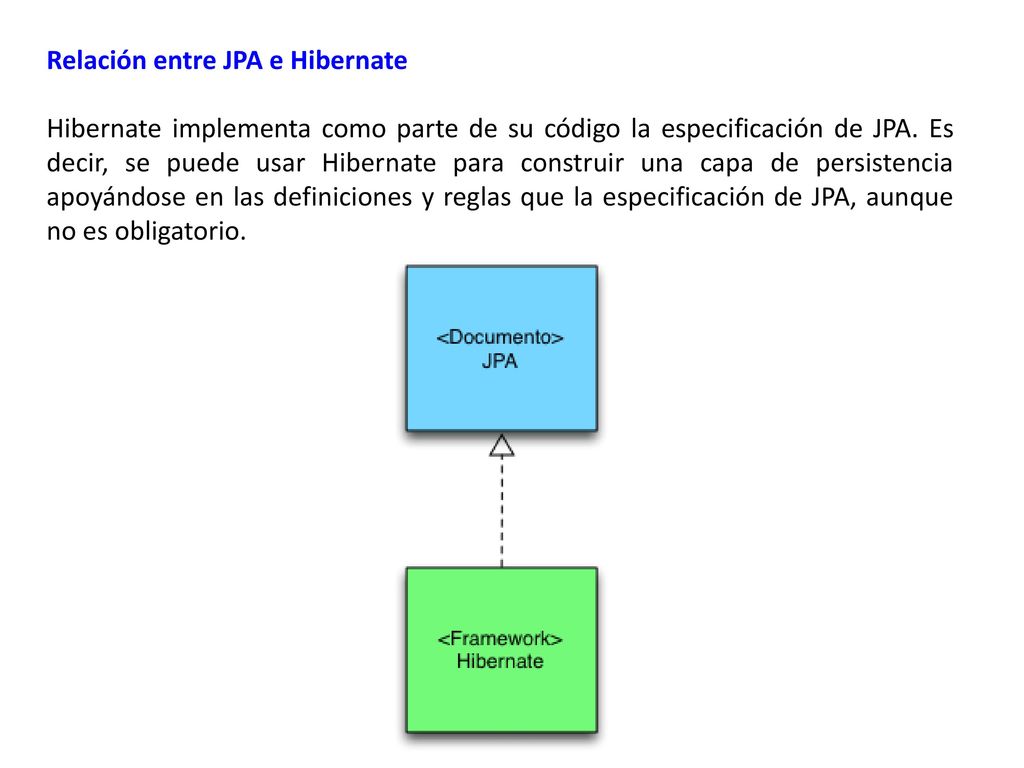

21 Relación entre JPA e Hibernate
Hibernate implementa como parte de su código la especificación de JPA. Es decir, se puede usar Hibernate para construir una capa de persistencia apoyándose en las definiciones y reglas que la especificación de JPA, aunque no es obligatorio.

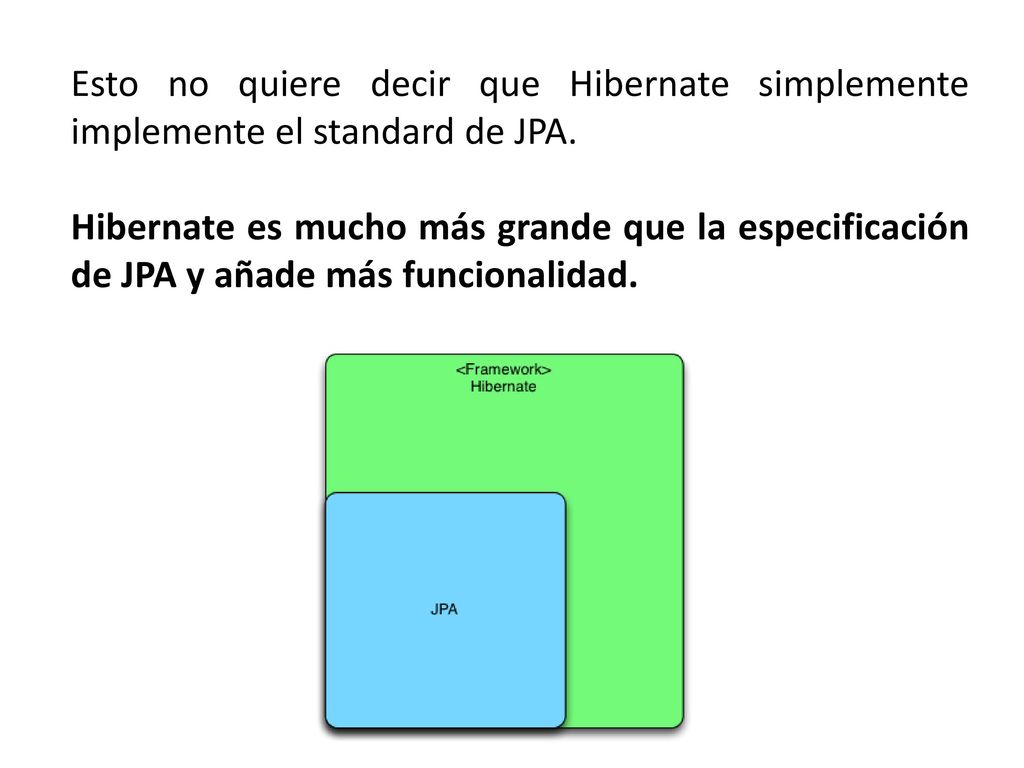

22 Esto no quiere decir que Hibernate simplemente implemente el standard de JPA.
Hibernate es mucho más grande que la especificación de JPA y añade más funcionalidad.

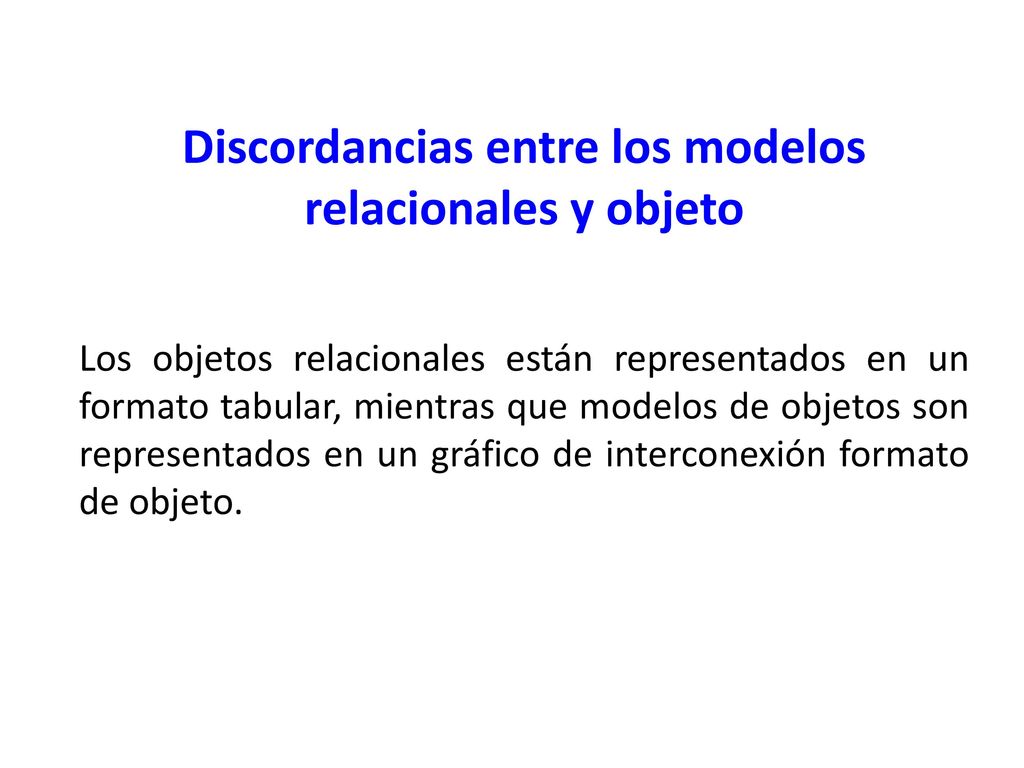

23 Discordancias entre los modelos relacionales y objeto
Los objetos relacionales están representados en un formato tabular, mientras que modelos de objetos son representados en un gráfico de interconexión formato de objeto.

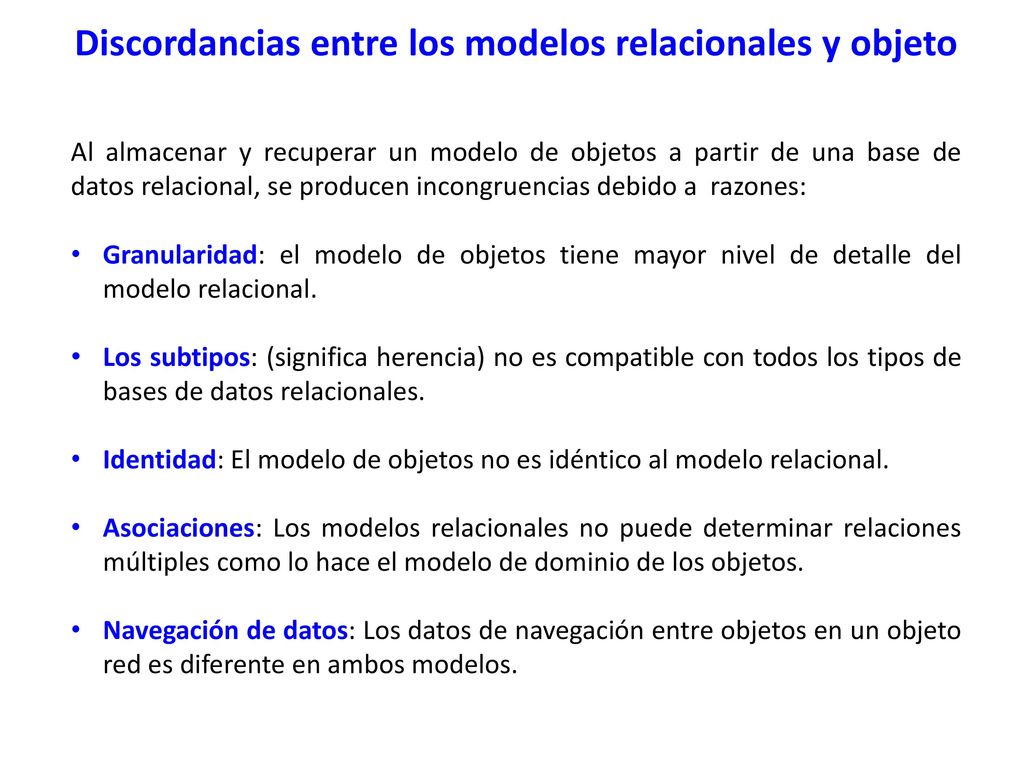

24 Discordancias entre los modelos relacionales y objeto
Al almacenar y recuperar un modelo de objetos a partir de una base de datos relacional, se producen incongruencias debido a razones: Granularidad: el modelo de objetos tiene mayor nivel de detalle del modelo relacional. Los subtipos: (significa herencia) no es compatible con todos los tipos de bases de datos relacionales. Identidad: El modelo de objetos no es idéntico al modelo relacional. Asociaciones: Los modelos relacionales no puede determinar relaciones múltiples como lo hace el modelo de dominio de los objetos. Navegación de datos: Los datos de navegación entre objetos en un objeto red es diferente en ambos modelos.

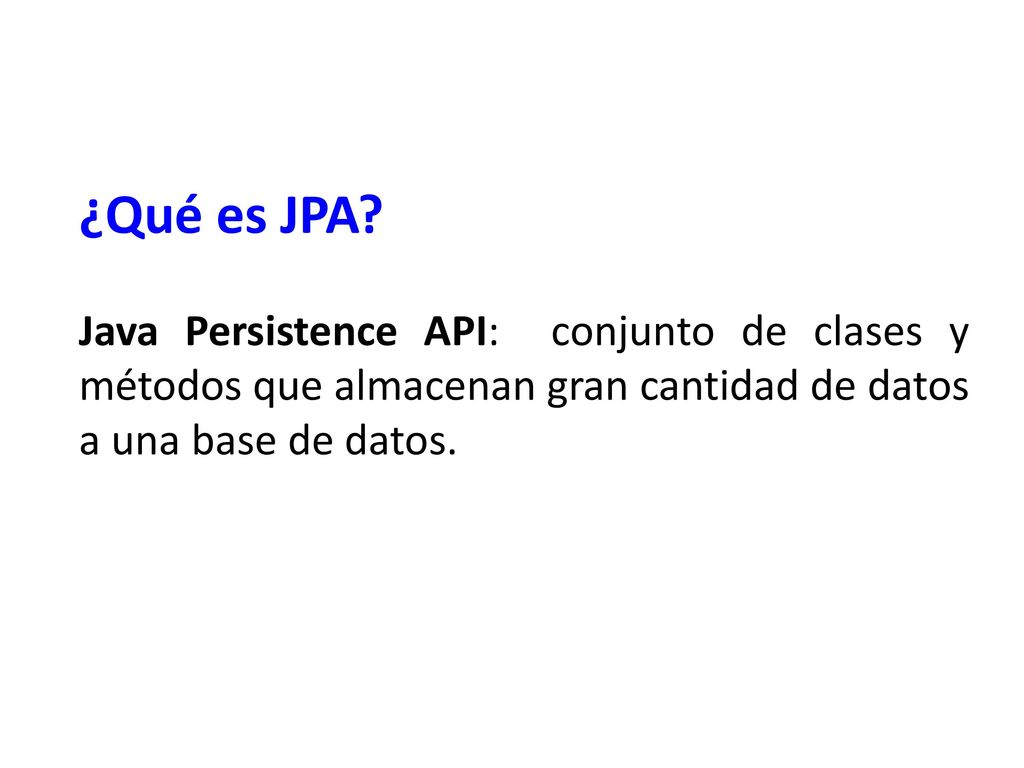

25 ¿Qué es JPA? Java Persistence API: conjunto de clases y métodos que almacenan gran cantidad de datos a una base de datos.

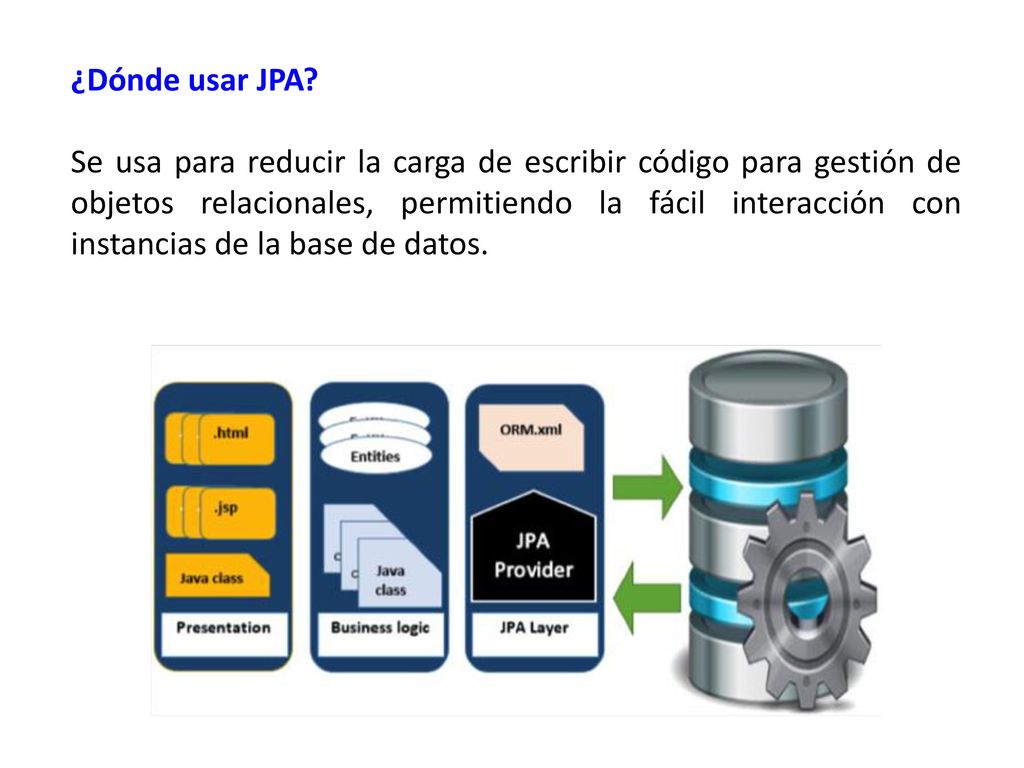

26 ¿Dónde usar JPA? Se usa para reducir la carga de escribir código para gestión de objetos relacionales, permitiendo la fácil interacción con instancias de la base de datos.

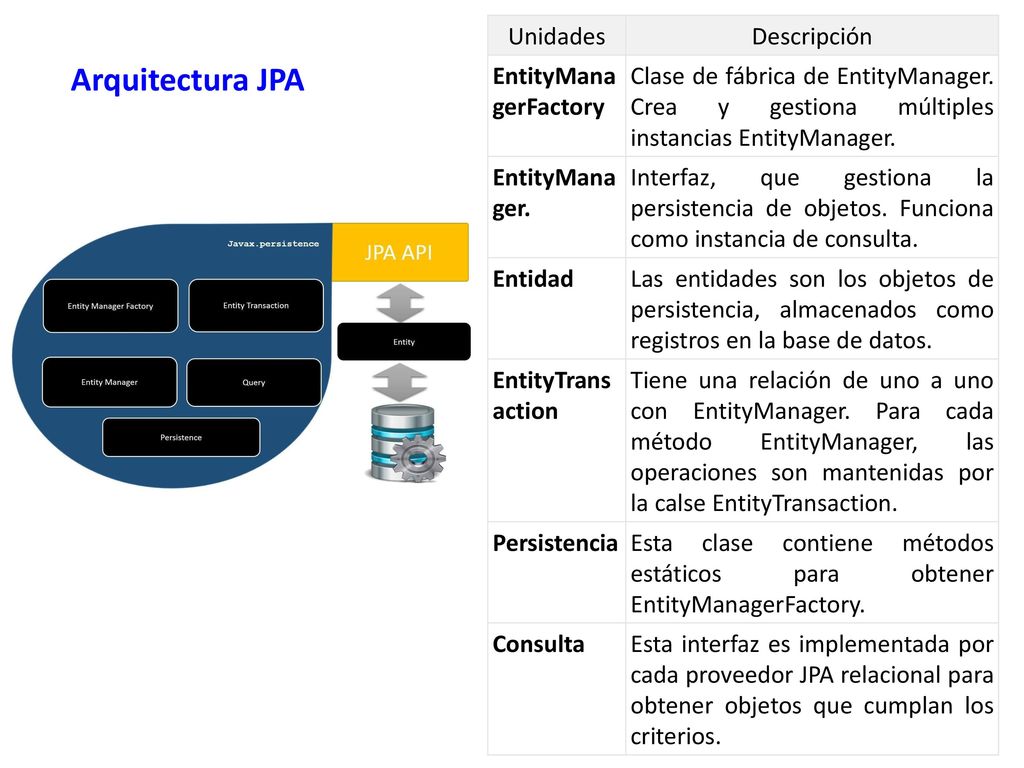

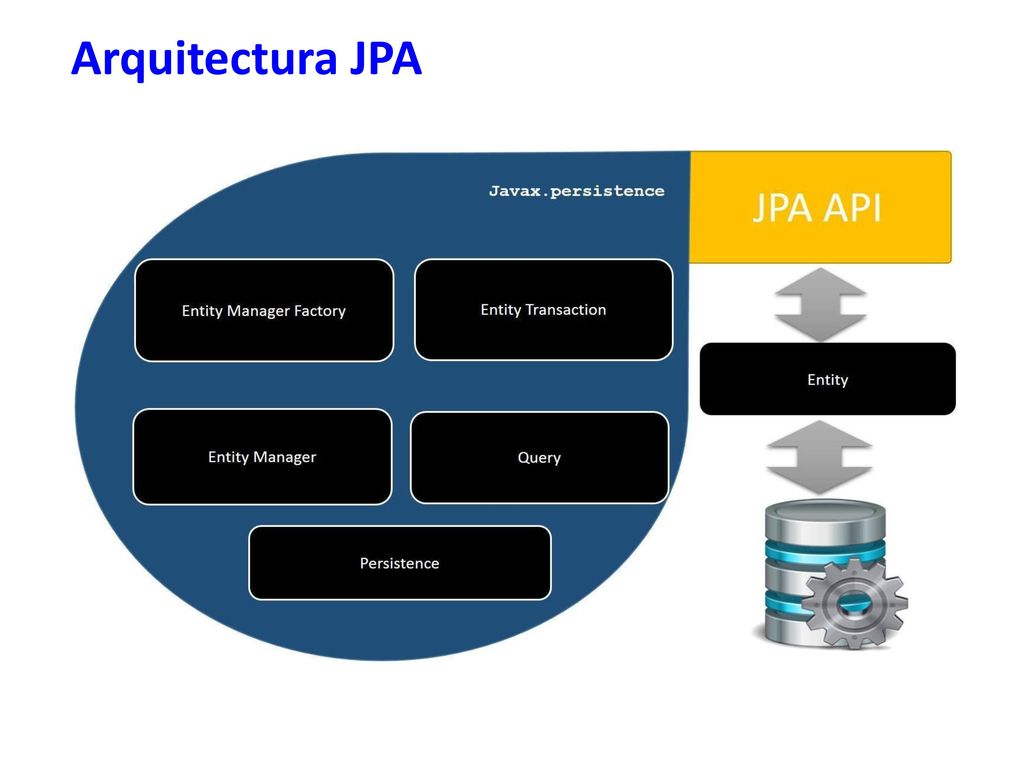

27 Arquitectura JPA

28 Arquitectura JPA Unidades Descripción EntityManagerFactory
Clase de fábrica de EntityManager. Crea y gestiona múltiples instancias EntityManager. EntityManager. Interfaz, que gestiona la persistencia de objetos. Funciona como instancia de consulta. Entidad Las entidades son los objetos de persistencia, almacenados como registros en la base de datos. EntityTransaction Tiene una relación de uno a uno con EntityManager. Para cada método EntityManager, las operaciones son mantenidas por la calse EntityTransaction. Persistencia Esta clase contiene métodos estáticos para obtener EntityManagerFactory. Consulta Esta interfaz es implementada por cada proveedor JPA relacional para obtener objetos que cumplan los criterios. Arquitectura JPA

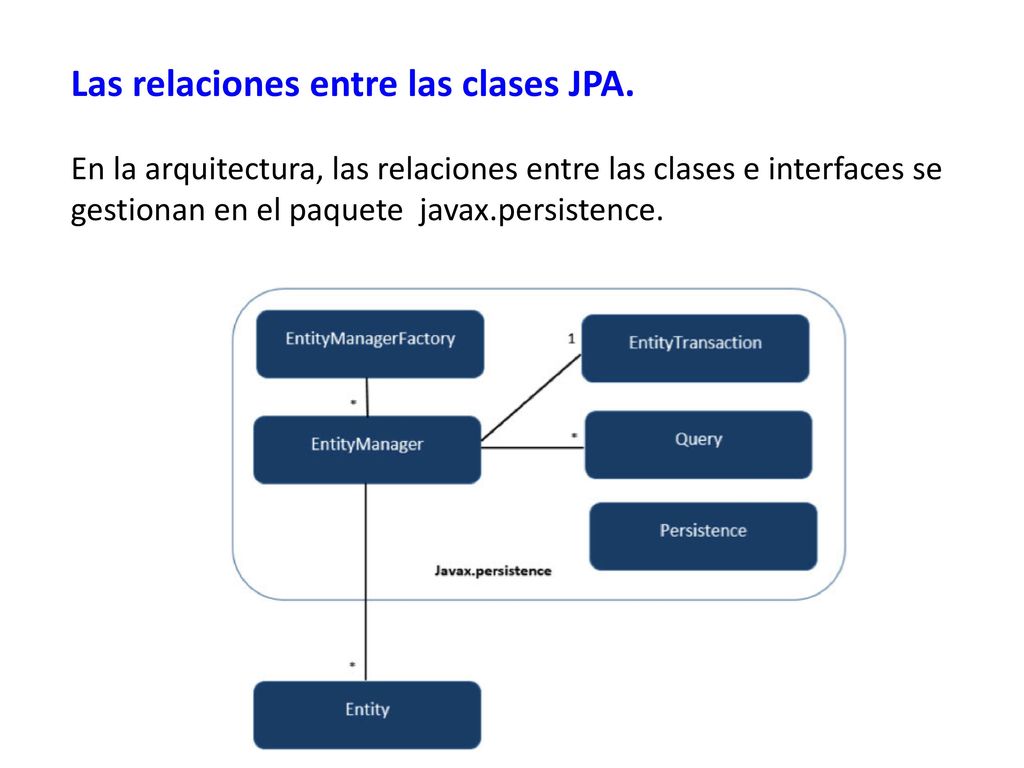

29 Las relaciones entre las clases JPA.
En la arquitectura, las relaciones entre las clases e interfaces se gestionan en el paquete javax.persistence.

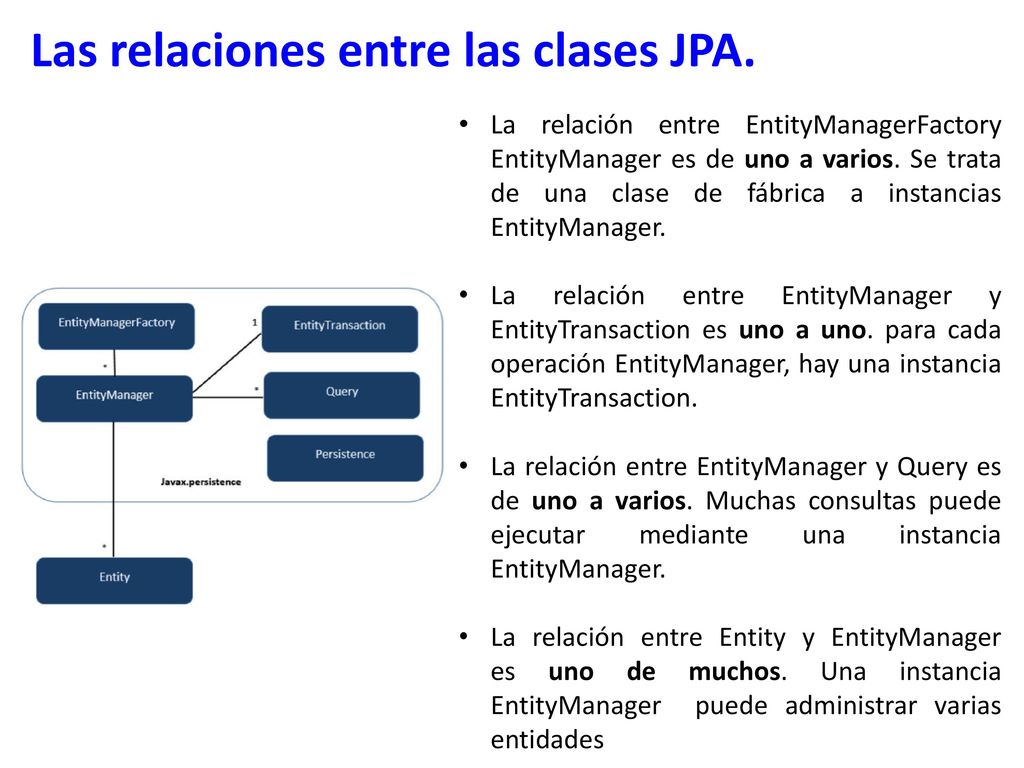

30 Las relaciones entre las clases JPA.
La relación entre EntityManagerFactory EntityManager es de uno a varios. Se trata de una clase de fábrica a instancias EntityManager. La relación entre EntityManager y EntityTransaction es uno a uno. para cada operación EntityManager, hay una instancia EntityTransaction. La relación entre EntityManager y Query es de uno a varios. Muchas consultas puede ejecutar mediante una instancia EntityManager. La relación entre Entity y EntityManager es uno de muchos. Una instancia EntityManager puede administrar varias entidades

31 Object Relational Mapping (ORM)
ORM es una capacidad de programación para convertir los datos de tipo de objeto a tipo relacional y viceversa. La principal característica de ORM es de mapear o enlazar un objeto a sus datos en la base de datos. El mapeo tiene que tener en cuenta los datos, el tipo de datos, y sus relaciones con la entidad o entidades en cualquier otra tabla. Funciones avanzadas Persistencia idiomáticas: permite escribir clases persistentes utilizando las clases orientadas a objetos. Fiable: es muy estable y utilizado por muchos programadores profesionales.

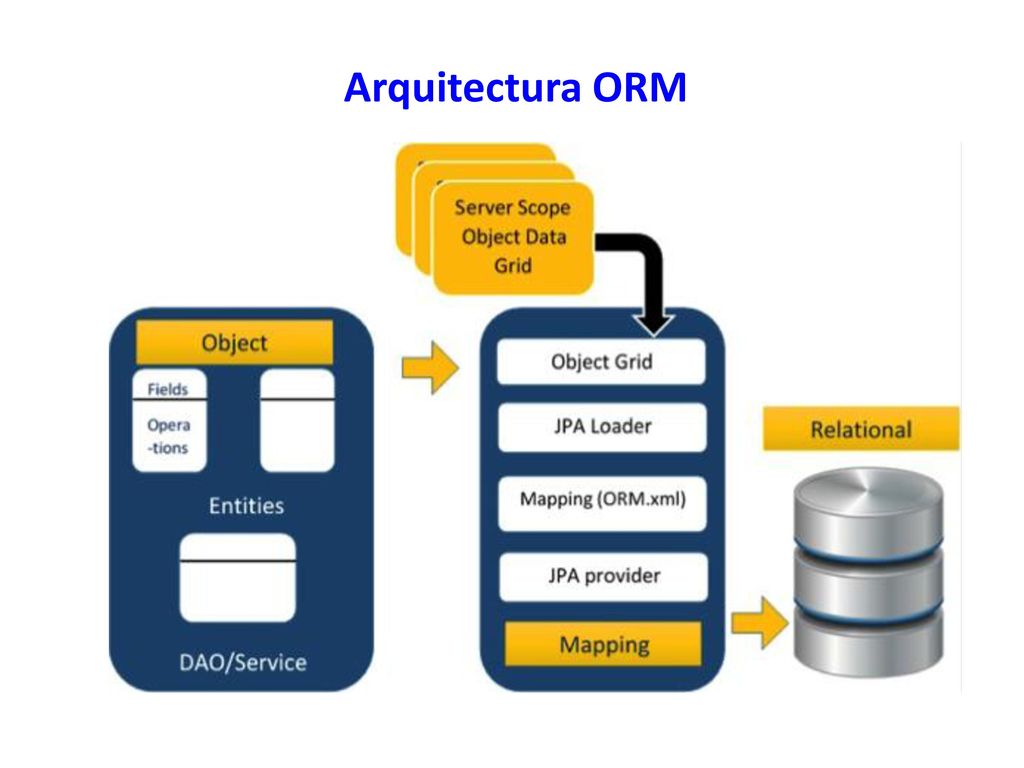

32 Arquitectura ORM

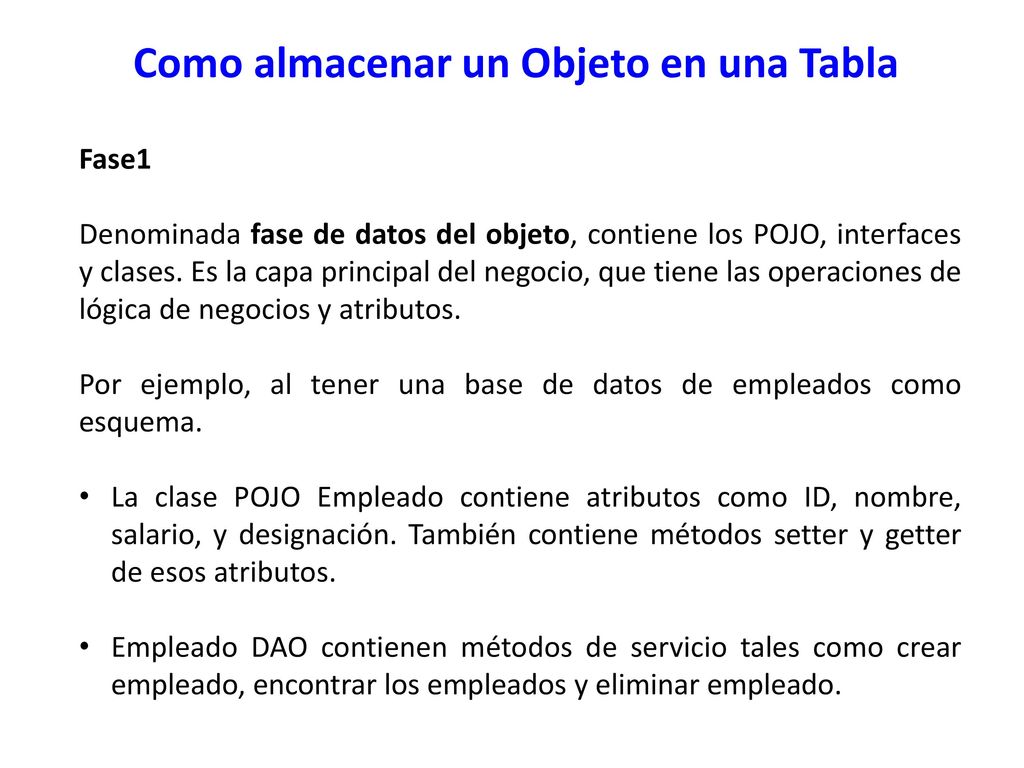

33 Como almacenar un Objeto en una Tabla
Fase1 Denominada fase de datos del objeto, contiene los POJO, interfaces y clases. Es la capa principal del negocio, que tiene las operaciones de lógica de negocios y atributos. Por ejemplo, al tener una base de datos de empleados como esquema. La clase POJO Empleado contiene atributos como ID, nombre, salario, y designación. También contiene métodos setter y getter de esos atributos. Empleado DAO contienen métodos de servicio tales como crear empleado, encontrar los empleados y eliminar empleado.

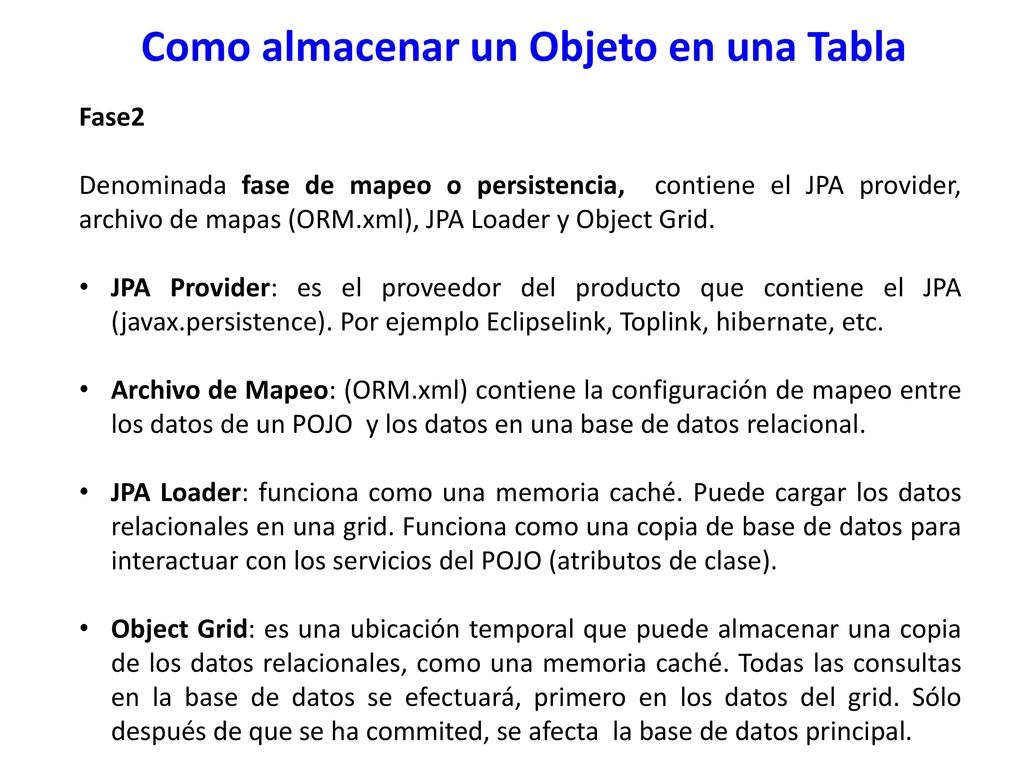

34 Como almacenar un Objeto en una Tabla
Fase2 Denominada fase de mapeo o persistencia,  contiene el JPA provider, archivo de mapas (ORM.xml), JPA Loader y Object Grid. JPA Provider: es el proveedor del producto que contiene el JPA (javax.persistence). Por ejemplo Eclipselink, Toplink, hibernate, etc. Archivo de Mapeo: (ORM.xml) contiene la configuración de mapeo entre los datos de un POJO y los datos en una base de datos relacional. JPA Loader: funciona como una memoria caché. Puede cargar los datos relacionales en una grid. Funciona como una copia de base de datos para interactuar con los servicios del POJO (atributos de clase). Object Grid: es una ubicación temporal que puede almacenar una copia de los datos relacionales, como una memoria caché. Todas las consultas en la base de datos se efectuará, primero en los datos del grid. Sólo después de que se ha commited, se afecta la base de datos principal.

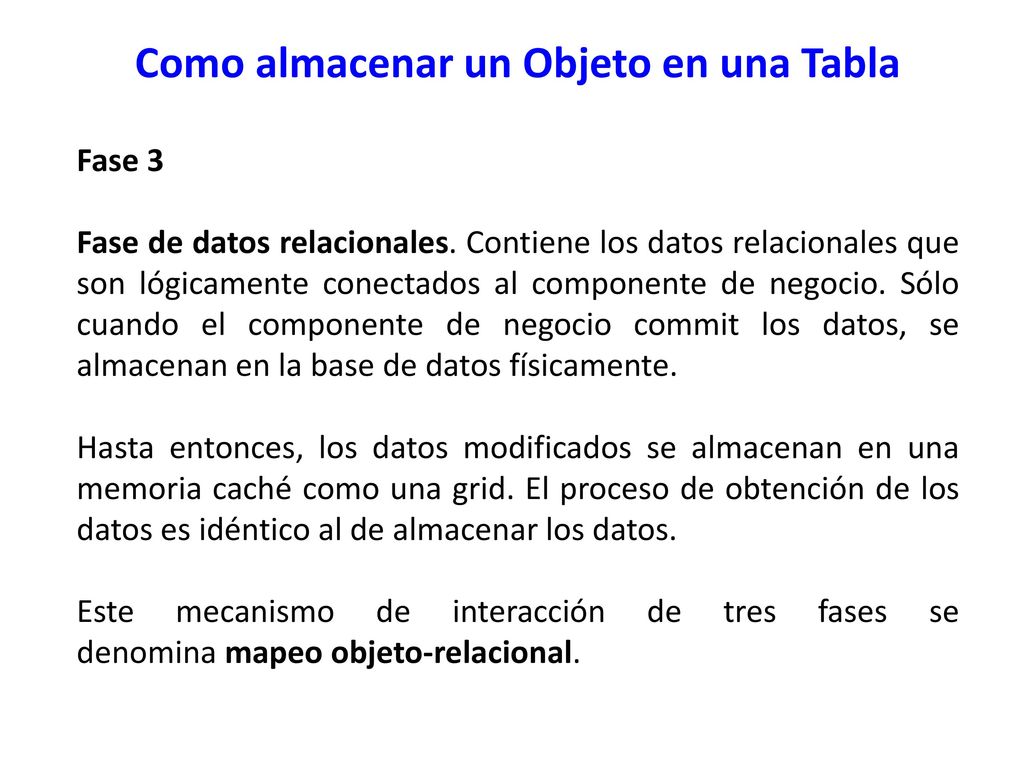

35 Como almacenar un Objeto en una Tabla
Fase 3 Fase de datos relacionales. Contiene los datos relacionales que son lógicamente conectados al componente de negocio. Sólo cuando el componente de negocio commit los datos, se almacenan en la base de datos físicamente. Hasta entonces, los datos modificados se almacenan en una memoria caché como una grid. El proceso de obtención de los datos es idéntico al de almacenar los datos. Este mecanismo de interacción de tres fases se denomina mapeo objeto-relacional.

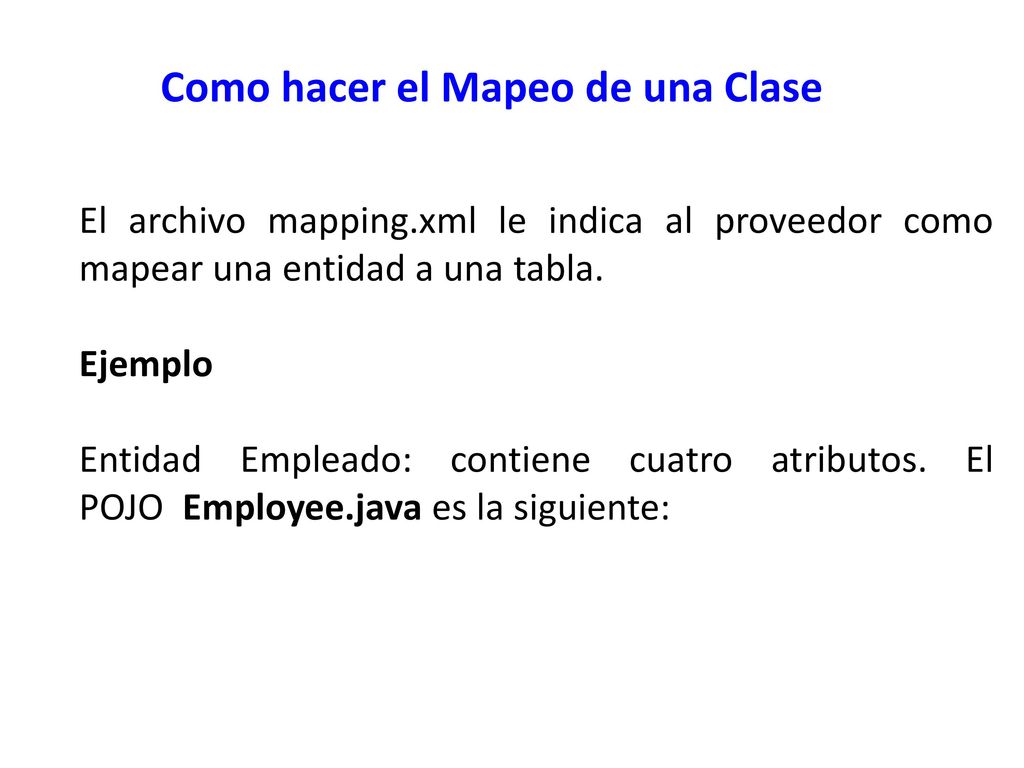

36 Como hacer el Mapeo de una Clase
El archivo mapping.xml le indica al proveedor como mapear una entidad a una tabla. Ejemplo Entidad Empleado: contiene cuatro atributos. El POJO  Employee.java es la siguiente:

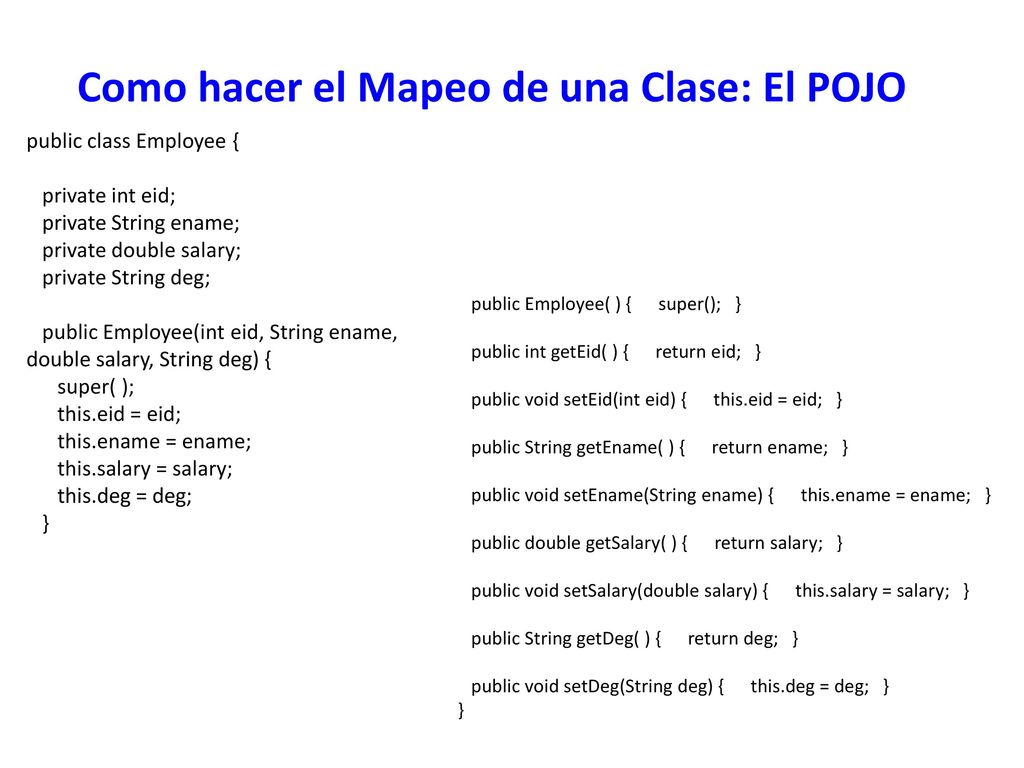

37 Como hacer el Mapeo de una Clase: El POJO
public class Employee { private int eid; private String ename; private double salary; private String deg; public Employee(int eid, String ename, double salary, String deg) { super( ); this.eid = eid; this.ename = ename; this.salary = salary; this.deg = deg; } public Employee( ) { super(); } public int getEid( ) { return eid; } public void setEid(int eid) { this.eid = eid; } public String getEname( ) { return ename; } public void setEname(String ename) { this.ename = ename; } public double getSalary( ) { return salary; } public void setSalary(double salary) { this.salary = salary; } public String getDeg( ) { return deg; } public void setDeg(String deg) { this.deg = deg; } }

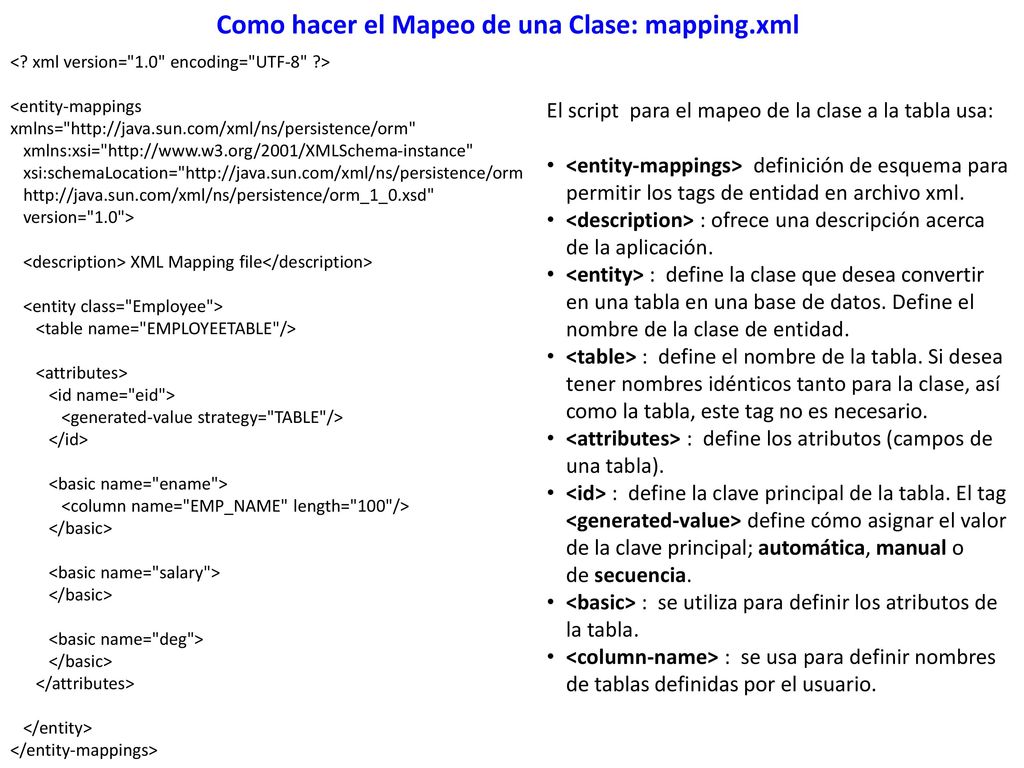

38 Como hacer el Mapeo de una Clase: mapping.xml
<? xml version="1.0" encoding="UTF-8" ?> <entity-mappings xmlns=" xmlns:xsi=" xsi:schemaLocation=" version="1.0"> <description> XML Mapping file</description> <entity class="Employee"> <table name="EMPLOYEETABLE"/> <attributes> <id name="eid"> <generated-value strategy="TABLE"/> </id> <basic name="ename"> <column name="EMP_NAME" length="100"/> </basic> <basic name="salary"> <basic name="deg"> </attributes> </entity> </entity-mappings> El script para el mapeo de la clase a la tabla usa: <entity-mappings>  definición de esquema para permitir los tags de entidad en archivo xml. <description> : ofrece una descripción acerca de la aplicación. <entity> : define la clase que desea convertir en una tabla en una base de datos. Define el nombre de la clase de entidad. <table> : define el nombre de la tabla. Si desea tener nombres idénticos tanto para la clase, así como la tabla, este tag no es necesario. <attributes> : define los atributos (campos de una tabla). <id> : define la clave principal de la tabla. El tag <generated-value> define cómo asignar el valor de la clave principal; automática, manual o de secuencia. <basic> : se utiliza para definir los atributos de la tabla. <column-name> : se usa para definir nombres de tablas definidas por el usuario.

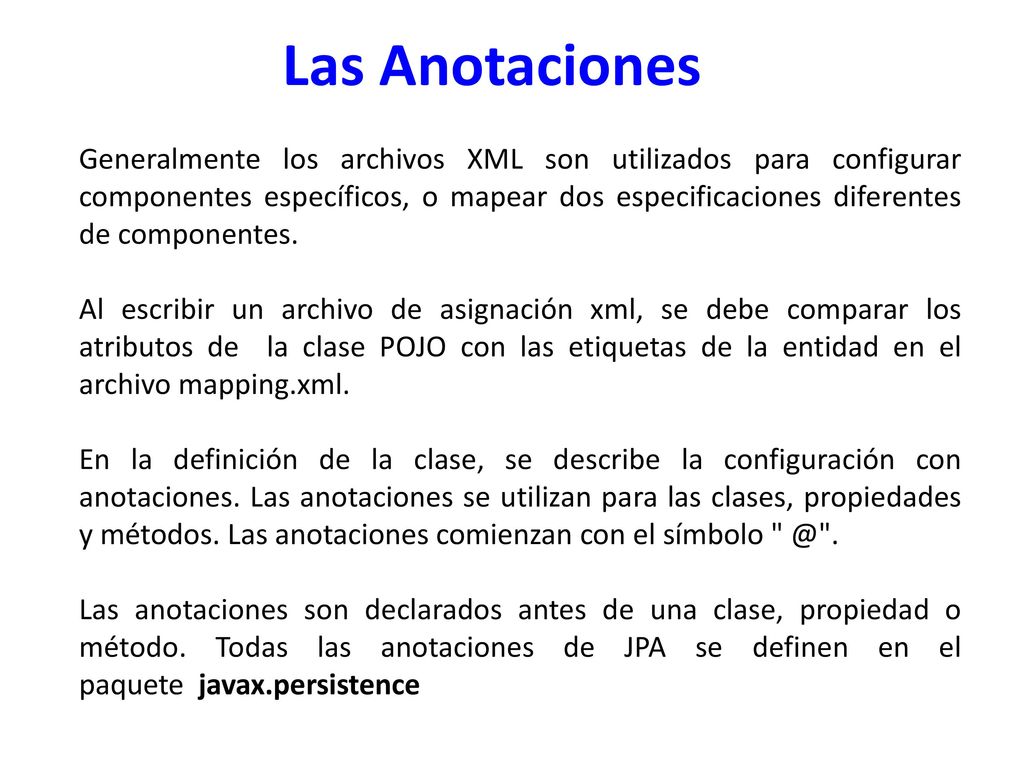

39 Las Anotaciones Generalmente los archivos XML son utilizados para configurar componentes específicos, o mapear dos especificaciones diferentes de componentes. Al escribir un archivo de asignación xml, se debe comparar los atributos de la clase POJO con las etiquetas de la entidad en el archivo mapping.xml. En la definición de la clase, se describe la configuración con anotaciones. Las anotaciones se utilizan para las clases, propiedades y métodos. Las anotaciones comienzan con el símbolo Las anotaciones son declarados antes de una clase, propiedad o método. Todas las anotaciones de JPA se definen en el paquete  javax.persistence

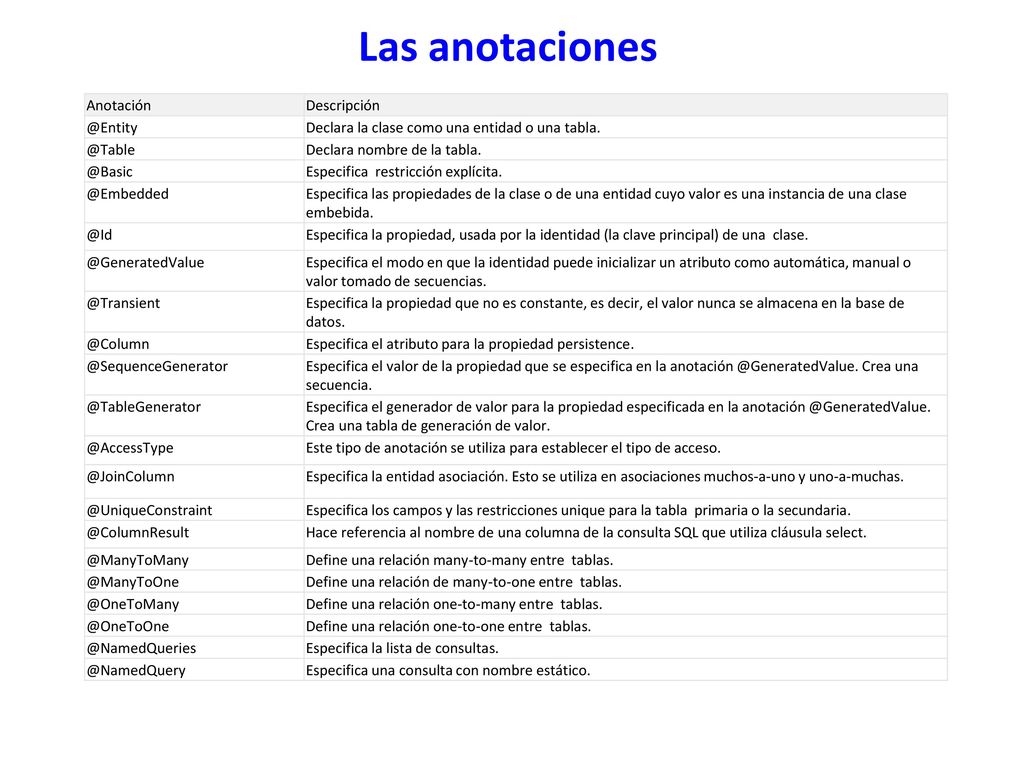

40 Las anotaciones Anotación Descripción @Entity
Declara la clase como una entidad o una tabla. @Table Declara nombre de la tabla. @Basic Especifica restricción explícita. @Embedded Especifica las propiedades de la clase o de una entidad cuyo valor es una instancia de una clase embebida. @Id Especifica la propiedad, usada por la identidad (la clave principal) de una clase. @GeneratedValue Especifica el modo en que la identidad puede inicializar un atributo como automática, manual o valor tomado de secuencias. @Transient Especifica la propiedad que no es constante, es decir, el valor nunca se almacena en la base de datos. @Column Especifica el atributo para la propiedad persistence. @SequenceGenerator Especifica el valor de la propiedad que se especifica en la Crea una secuencia. @TableGenerator Especifica el generador de valor para la propiedad especificada en la Crea una tabla de generación de valor. @AccessType Este tipo de anotación se utiliza para establecer el tipo de acceso. @JoinColumn Especifica la entidad asociación. Esto se utiliza en asociaciones muchos-a-uno y uno-a-muchas. @UniqueConstraint Especifica los campos y las restricciones unique para la tabla primaria o la secundaria. @ColumnResult Hace referencia al nombre de una columna de la consulta SQL que utiliza cláusula select. @ManyToMany Define una relación many-to-many entre tablas. @ManyToOne Define una relación de many-to-one entre tablas. @OneToMany Define una relación one-to-many entre tablas. @OneToOne Define una relación one-to-one entre tablas. @NamedQueries Especifica la lista de consultas. @NamedQuery Especifica una consulta con nombre estático.

41 Como hacer un primer Mapeo en NetBeans

42 Cree en NetBeans, una base de datos “RegistroJPA”
Cree una tabla “Estudiantes”, con los campos Código (Varchar 10), Nombre (Varchar 25), Apellido (Varchar 25) Inserte unos registros

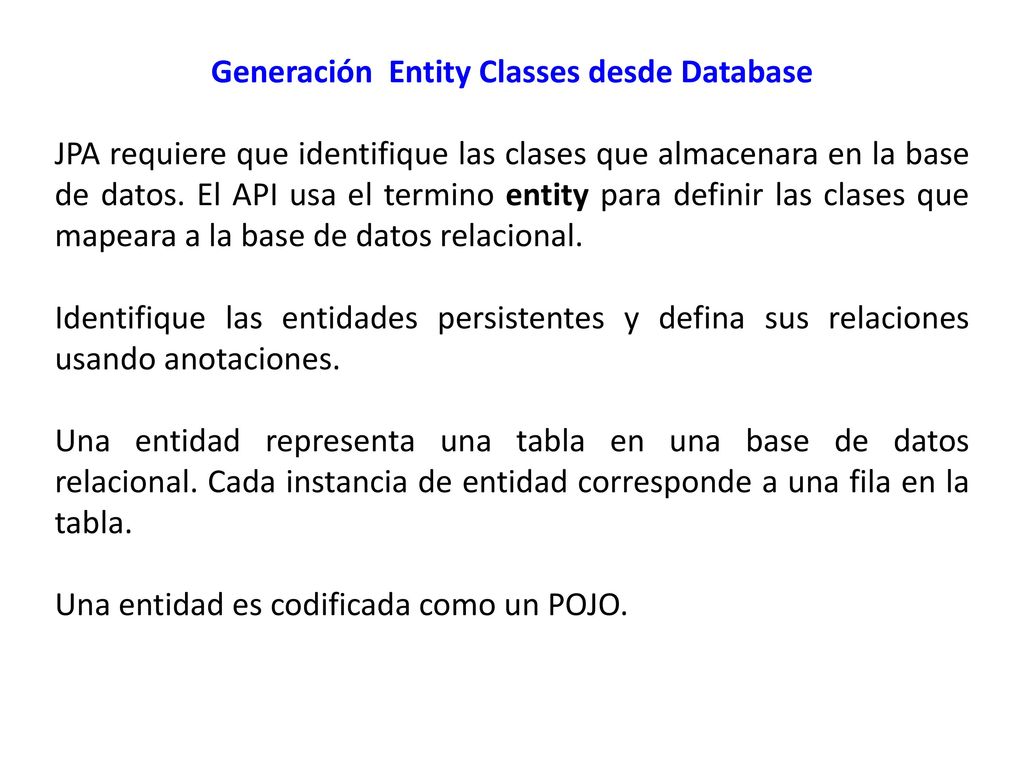

43 Generación Entity Classes desde Database
JPA requiere que identifique las clases que almacenara en la base de datos. El API usa el termino entity para definir las clases que mapeara a la base de datos relacional. Identifique las entidades persistentes y defina sus relaciones usando anotaciones. Una entidad representa una tabla en una base de datos relacional. Cada instancia de entidad corresponde a una fila en la tabla. Una entidad es codificada como un POJO.

44 Generación Entity Classes desde Database

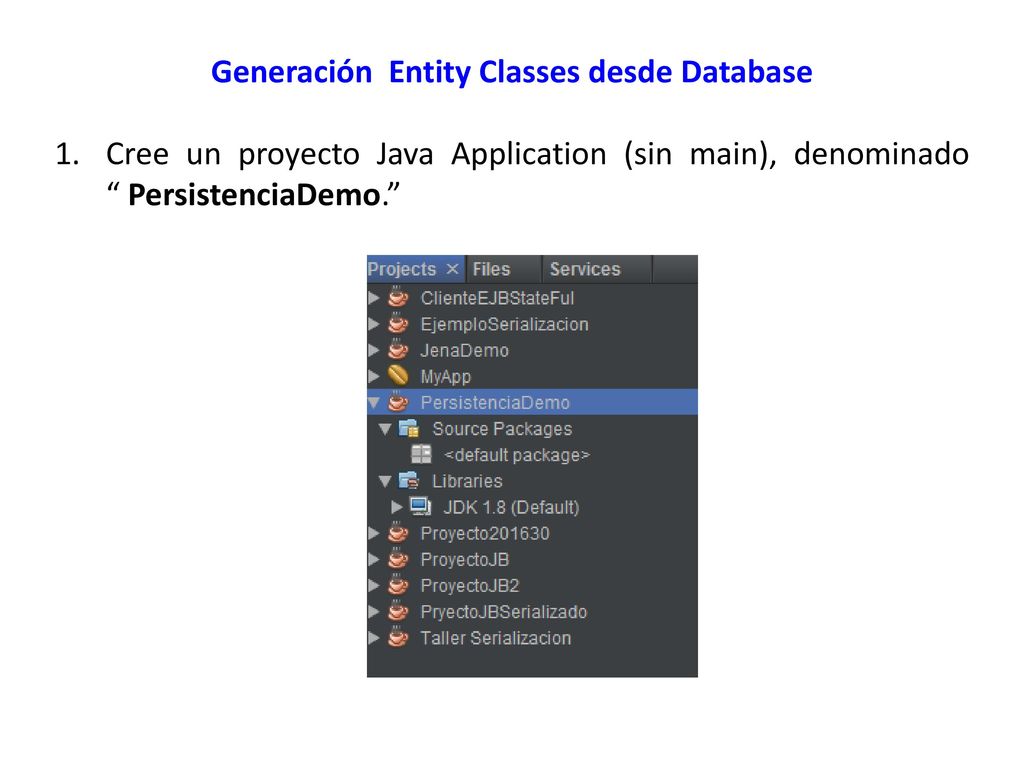

Cree un proyecto Java Application (sin main), denominado “ PersistenciaDemo.”

45 Generación Entity Classes desde Database

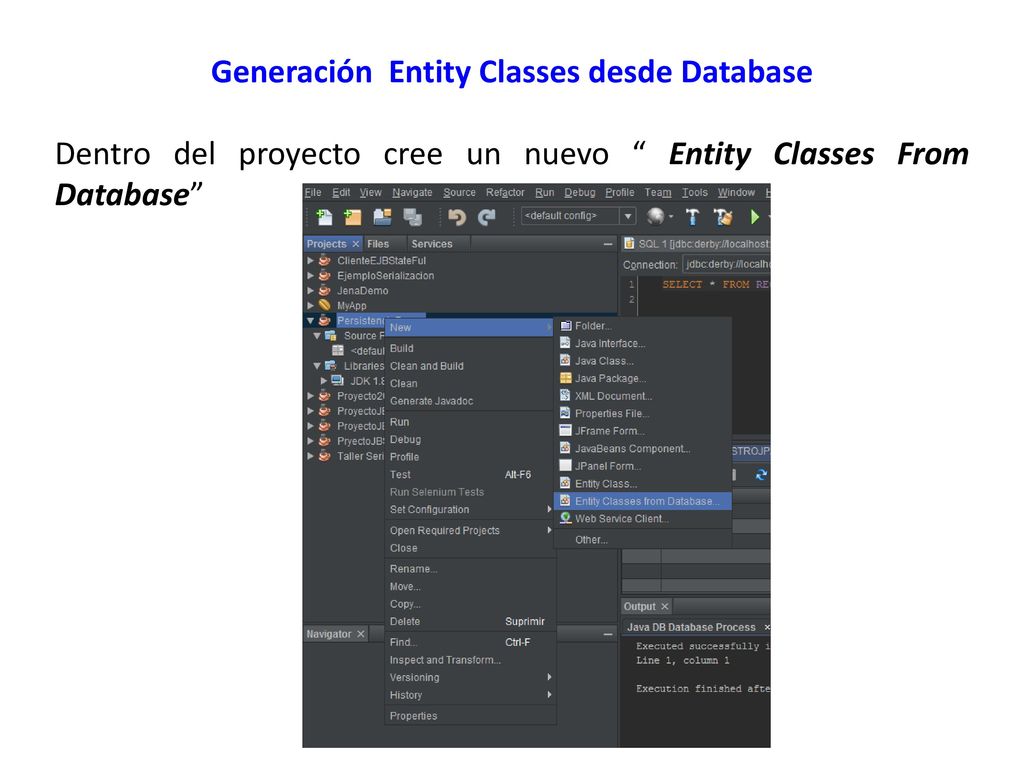

Dentro del proyecto cree un nuevo “ Entity Classes From Database”

46 Generación Entity Classes desde Database

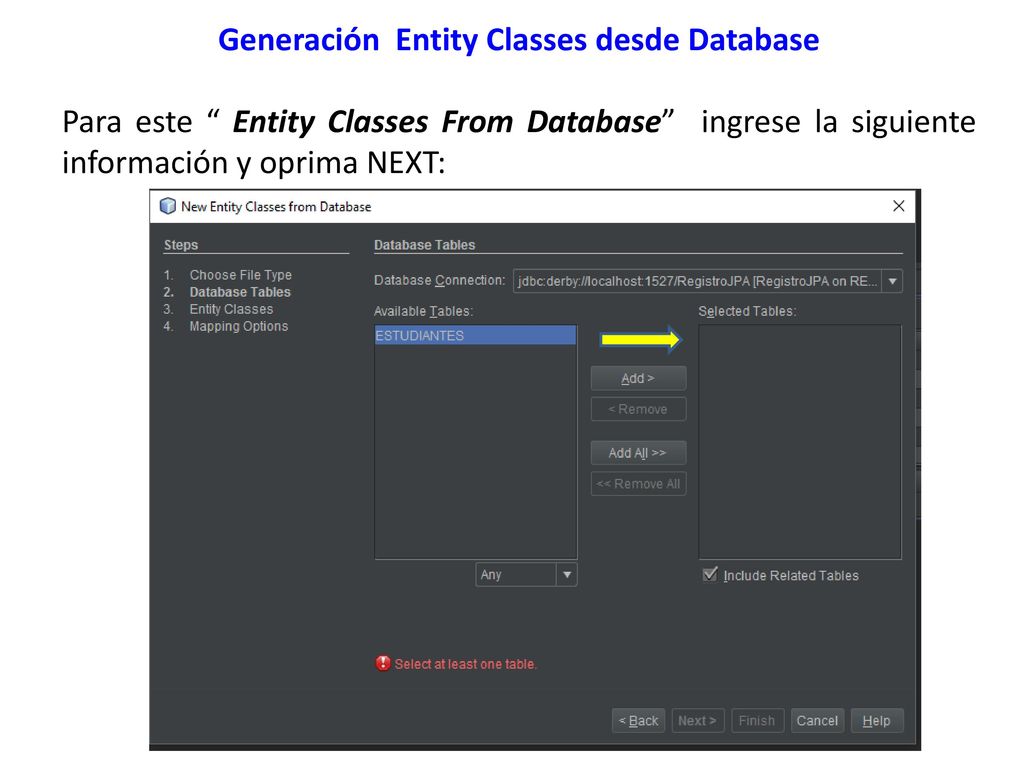

Para este “ Entity Classes From Database” ingrese la siguiente información y oprima NEXT:

47 Generación Entity Classes desde Database

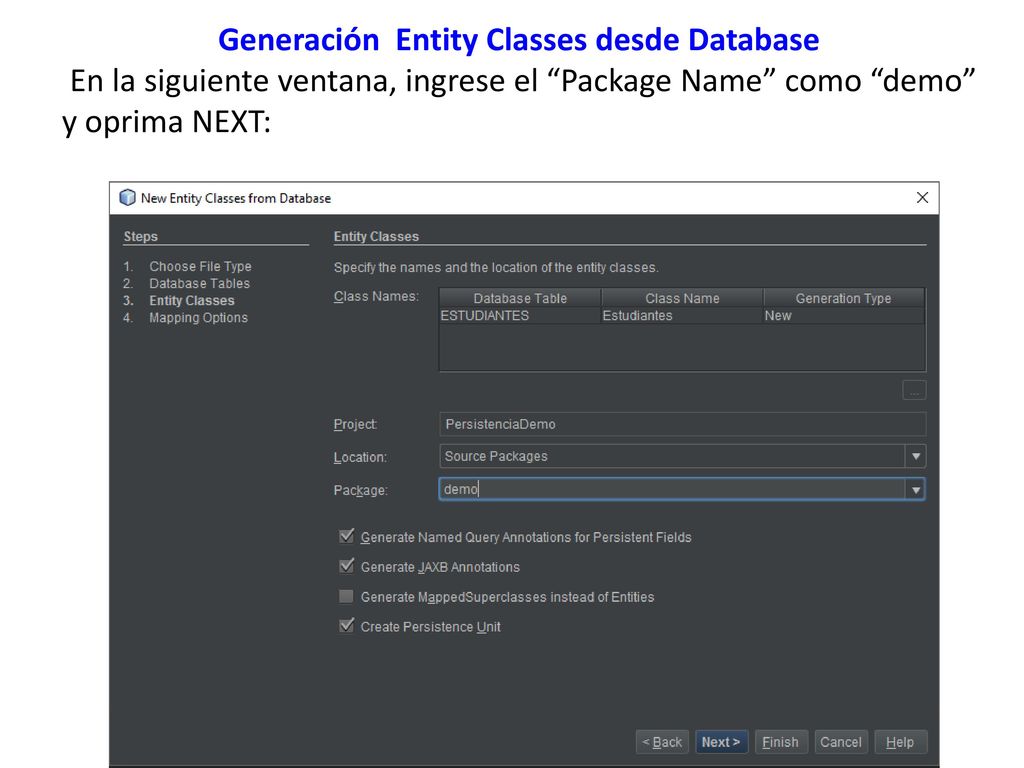

 En la siguiente ventana, ingrese el “Package Name” como “demo” y oprima NEXT:

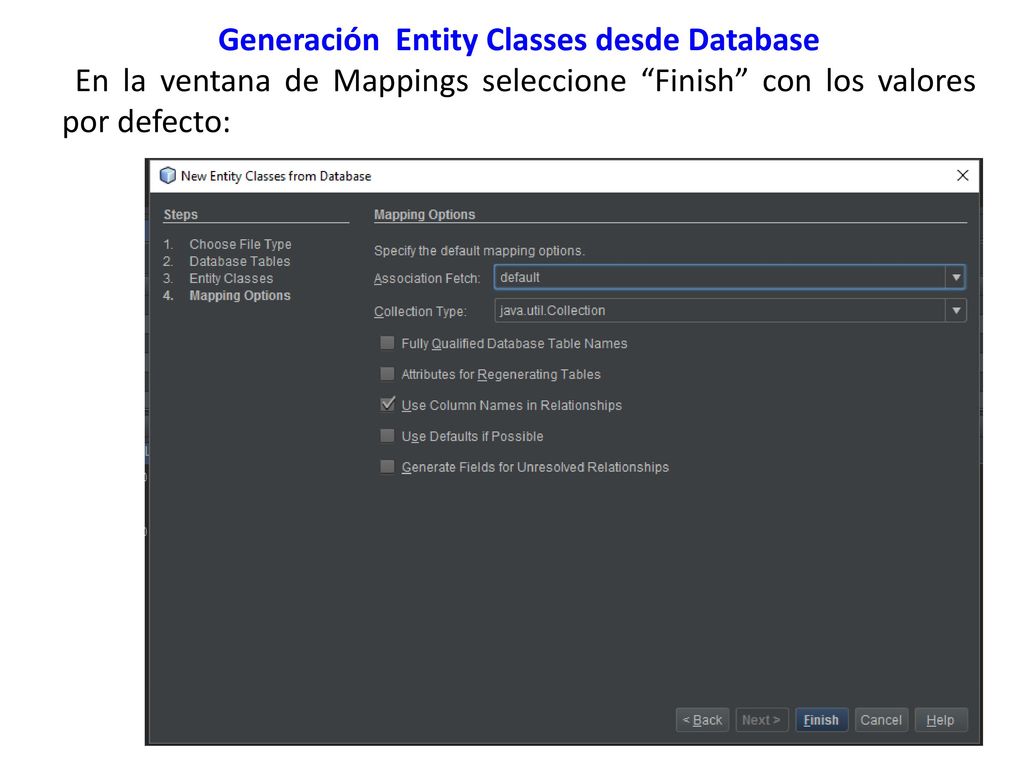

48 Generación Entity Classes desde Database
 En la ventana de Mappings seleccione “Finish” con los valores por defecto:

49 Generación Entity Classes desde Database
Inmediatamente se crea una clase con las respectivas anotaciones:

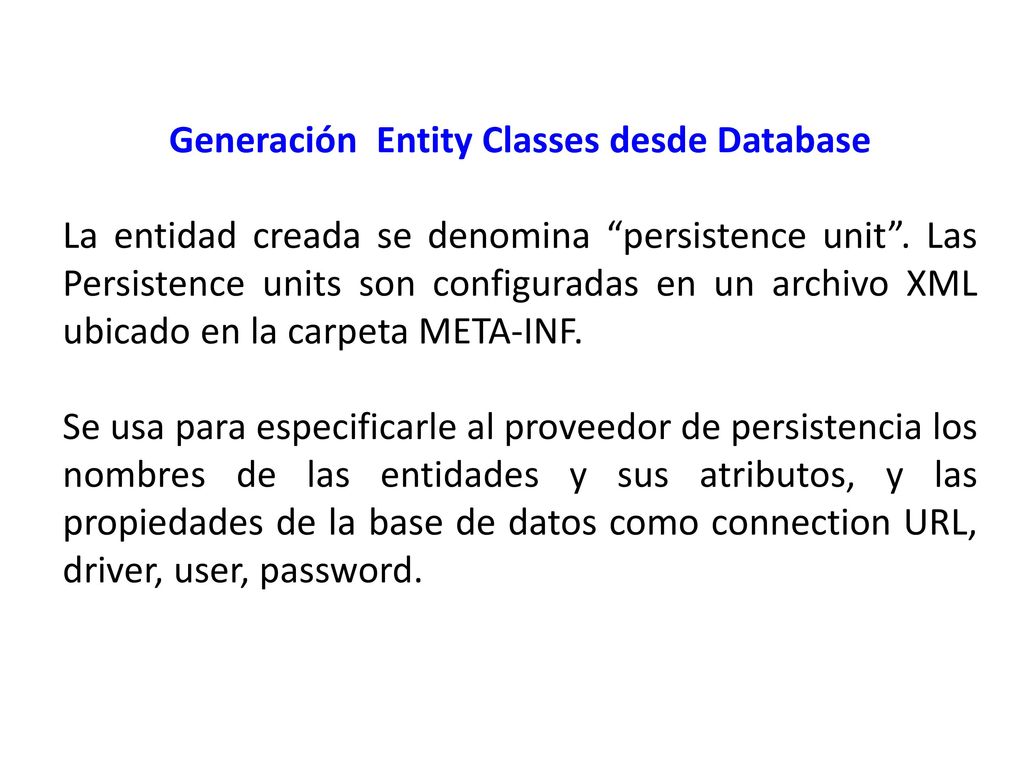

50 Generación Entity Classes desde Database
La entidad creada se denomina “persistence unit”. Las Persistence units son configuradas en un archivo XML ubicado en la carpeta META-INF. Se usa para especificarle al proveedor de persistencia los nombres de las entidades y sus atributos, y las propiedades de la base de datos como connection URL, driver, user, password.

51 Generación Entity Classes desde Database

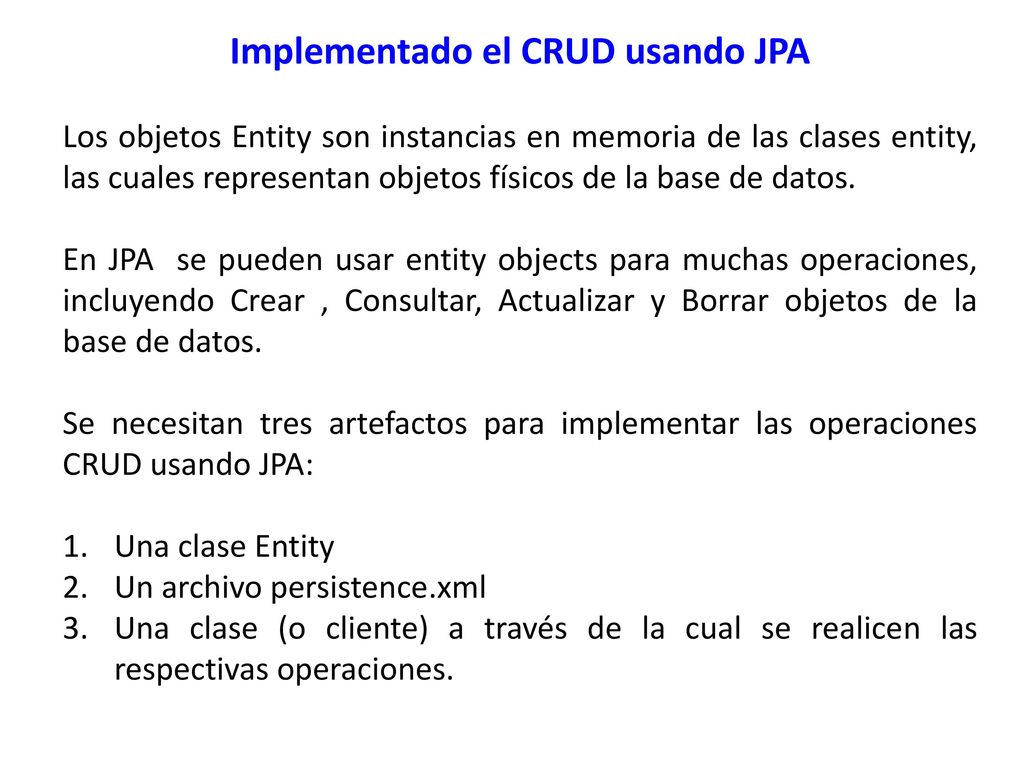

52 Implementado el CRUD usando JPA
Los objetos Entity son instancias en memoria de las clases entity, las cuales representan objetos físicos de la base de datos. En JPA se pueden usar entity objects para muchas operaciones, incluyendo Crear , Consultar, Actualizar y Borrar objetos de la base de datos. Se necesitan tres artefactos para implementar las operaciones CRUD usando JPA: Una clase Entity Un archivo persistence.xml Una clase (o cliente) a través de la cual se realicen las respectivas operaciones.

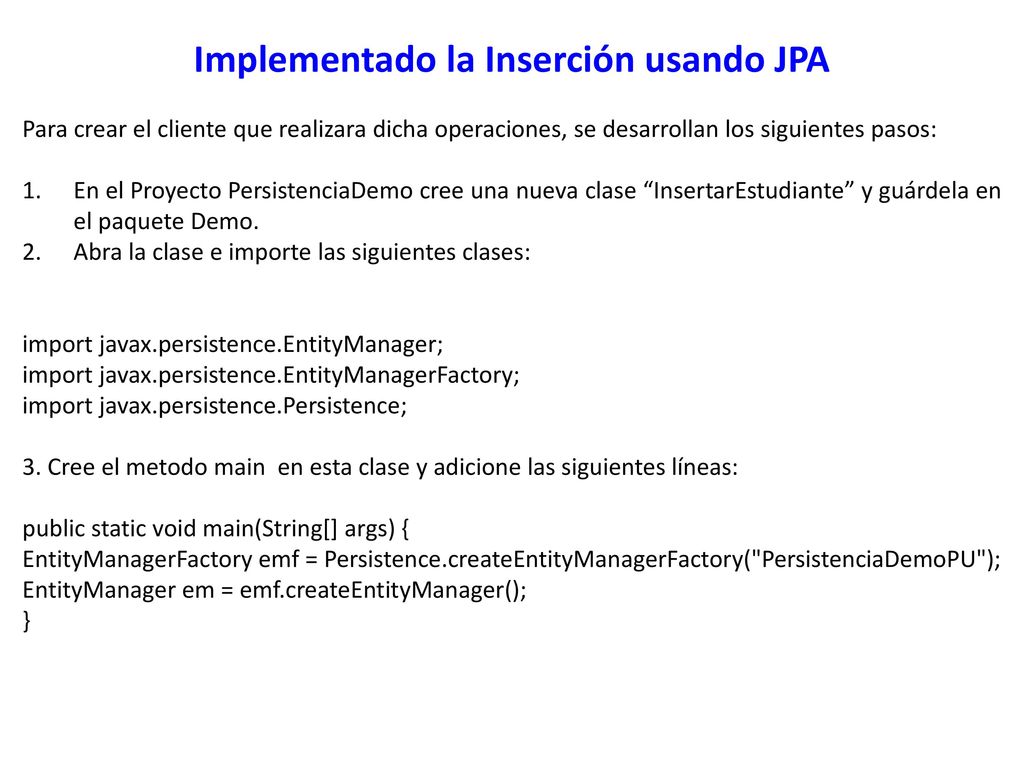

53 Implementado la Inserción usando JPA
Para crear el cliente que realizara dicha operaciones, se desarrollan los siguientes pasos: En el Proyecto PersistenciaDemo cree una nueva clase “InsertarEstudiante” y guárdela en el paquete Demo. Abra la clase e importe las siguientes clases: import javax.persistence.EntityManager; import javax.persistence.EntityManagerFactory; import javax.persistence.Persistence; 3. Cree el metodo main  en esta clase y adicione las siguientes líneas: public static void main(String[] args) { EntityManagerFactory emf = Persistence.createEntityManagerFactory("PersistenciaDemoPU"); EntityManager em = emf.createEntityManager(); }

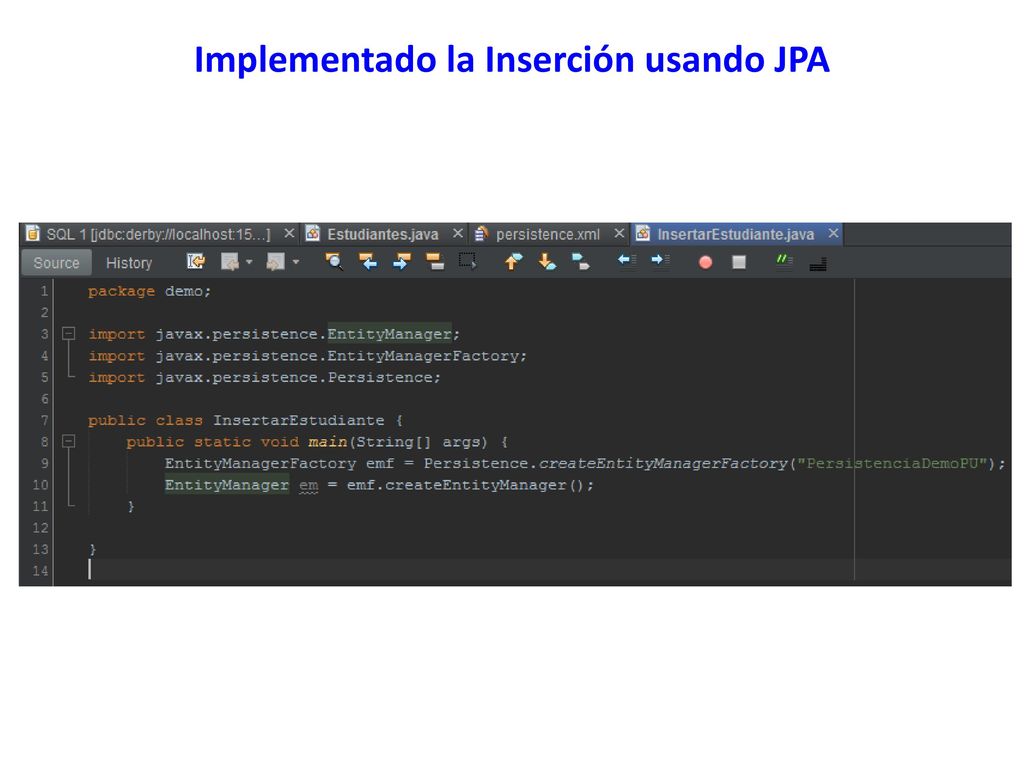

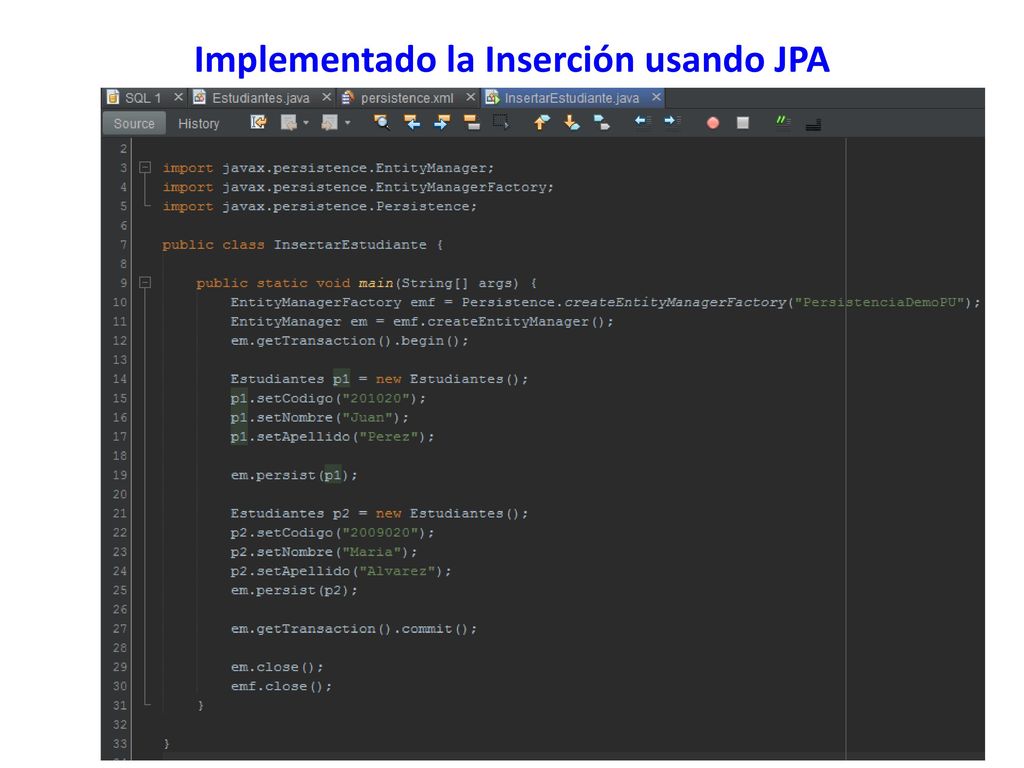

54 Implementado la Inserción usando JPA

55 Implementado la Inserción usando JPA
Este código muestra la creación de una instancia de EntityManager. De persistir una nueva entidad, se necesita una instancia de EntityManager. EntityManagerFactory es una fábrica para la creación de un EntityManager. EntityManager gestiona entidades y es responsable de su adición, actualización y eliminación. La instancia EntityManager representa una unidad de persistencia, y debe proporcionar el nombre de la unidad de persistencia. En este ejemplo PersistenceDemoPU es el nombre de la unidad de persistencia que se declara en el archivo persistencia.xml junto con otras propiedades.

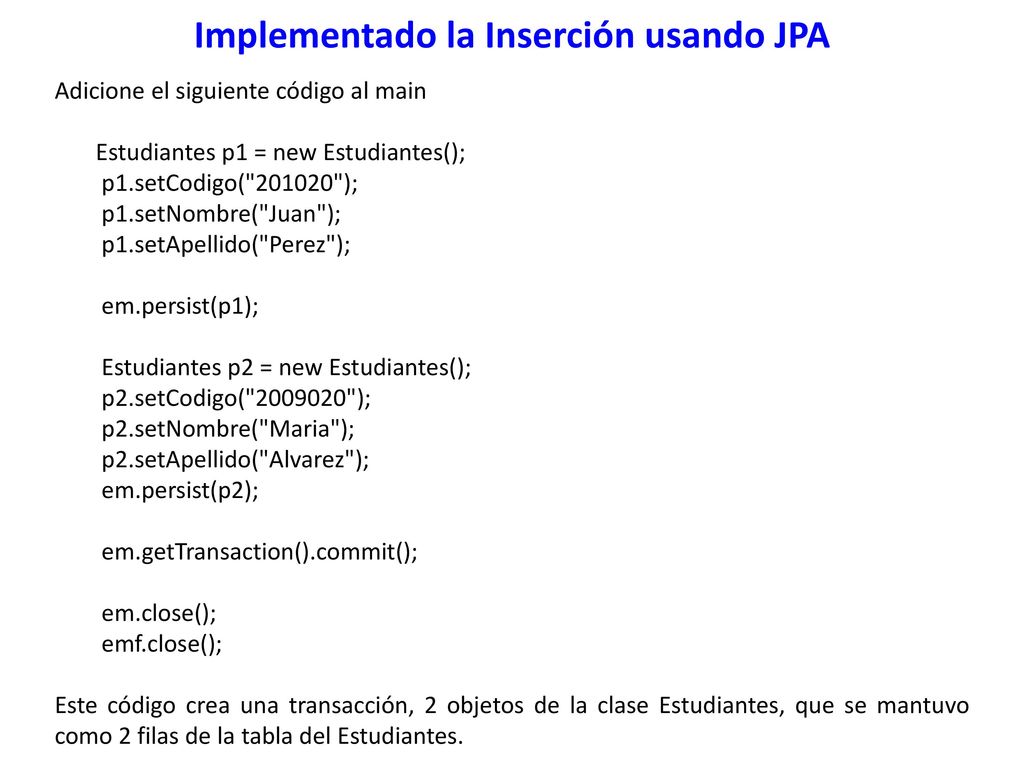

56 Implementado la Inserción usando JPA
Adicione el siguiente código al main Estudiantes p1 = new Estudiantes(); p1.setCodigo("201020"); p1.setNombre("Juan"); p1.setApellido("Perez"); em.persist(p1); Estudiantes p2 = new Estudiantes(); p2.setCodigo(" "); p2.setNombre("Maria"); p2.setApellido("Alvarez"); em.persist(p2); em.getTransaction().commit(); em.close(); emf.close(); Este código crea una transacción, 2 objetos de la clase Estudiantes, que se mantuvo como 2 filas de la tabla del Estudiantes.

57 Implementado la Inserción usando JPA

58 Implementado la Inserción usando JPA

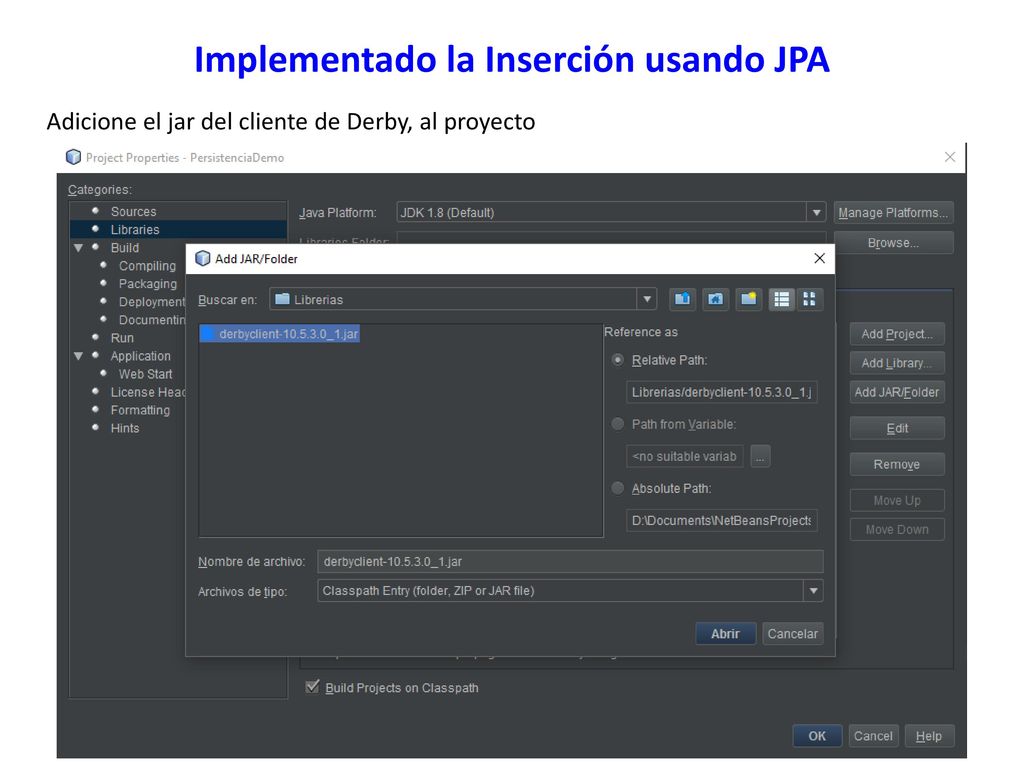

Adicione el jar del cliente de Derby, al proyecto

59 Implementado la Inserción usando JPA
En la ventana Proyectos, haga clic derecho a la clase InsertarEstudiante.java y seleccione “Ejecutar”. Verifique la salida. Examine el contenido de la base de datos.

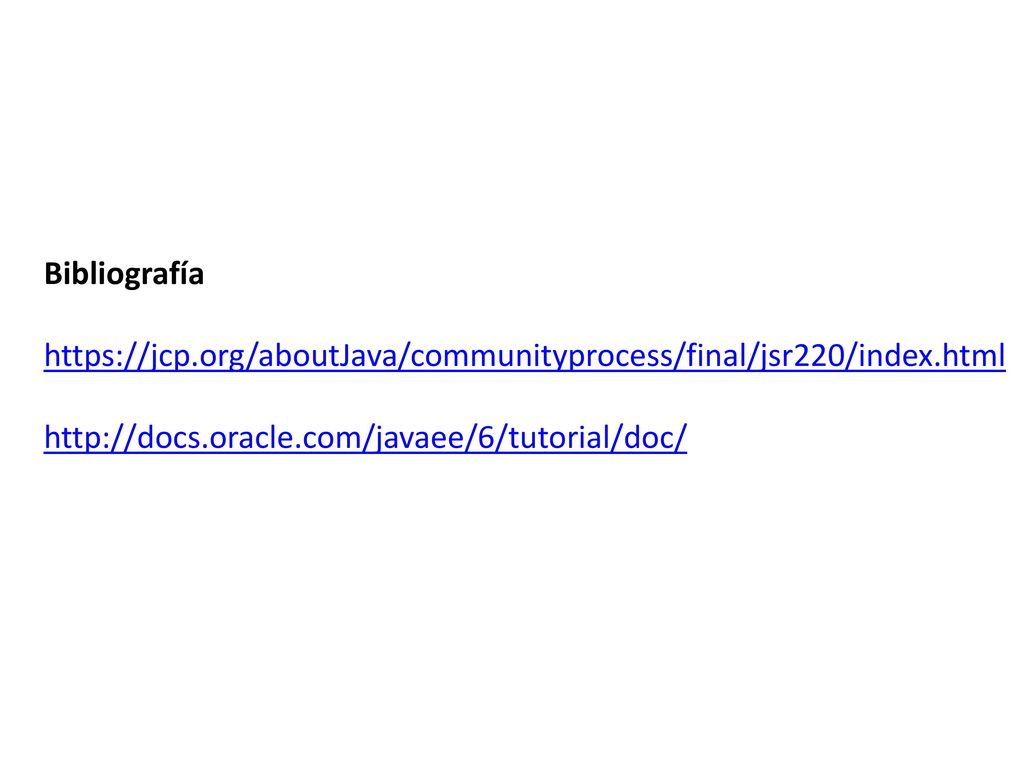

60 Bibliografía
