ASOCIACIÓN DE RESISTORES
2
ÍNDICE OBJETIVOS RESISTORES DE PELÍCULA DE CARBÓN POLÍMETRO
MEDIDA DE D.D.P. EN C.C. MEDIDA DE D.D.P. EN C.A. MEDIDA DE RESISTENCIAS MEDIDA DE INTENSIDAD TABLERO DE CONEXIONES EJEMPLO DE CONEXIONES REALIZACIÓN DE LA PRÁCTICA
3
OBJETIVOS IDENTIFICACIÓN DE RESISTORES
MONTAJE EXPERIMENTAL DE CIRCUITOS MEDIDA DE MAGNITUDES ELÉCTRICAS
4
RESISTORES DE PELÍCULA DE CARBÓN
0 NEGRO 1 MARRÓN 2 ROJO 3 NARANJA 4 AMARILLO 5 VERDE 6 AZUL 7 VIOLETA 8 GRIS 9 BLANCO CIFRAS A,B,C (si existe) FACTOR D 0’1 ORO 0’01 PLATA 1 NEGRO 10 MARRÓN 100 ROJO 1K NARANJA 10K AMARILLO 100K VERDE 1M AZUL TOLERANCIA T ± 1% MARRÓN ± 2% ROJO ± 5% ORO ± 10% PLATA ± 20% BLANCO
5

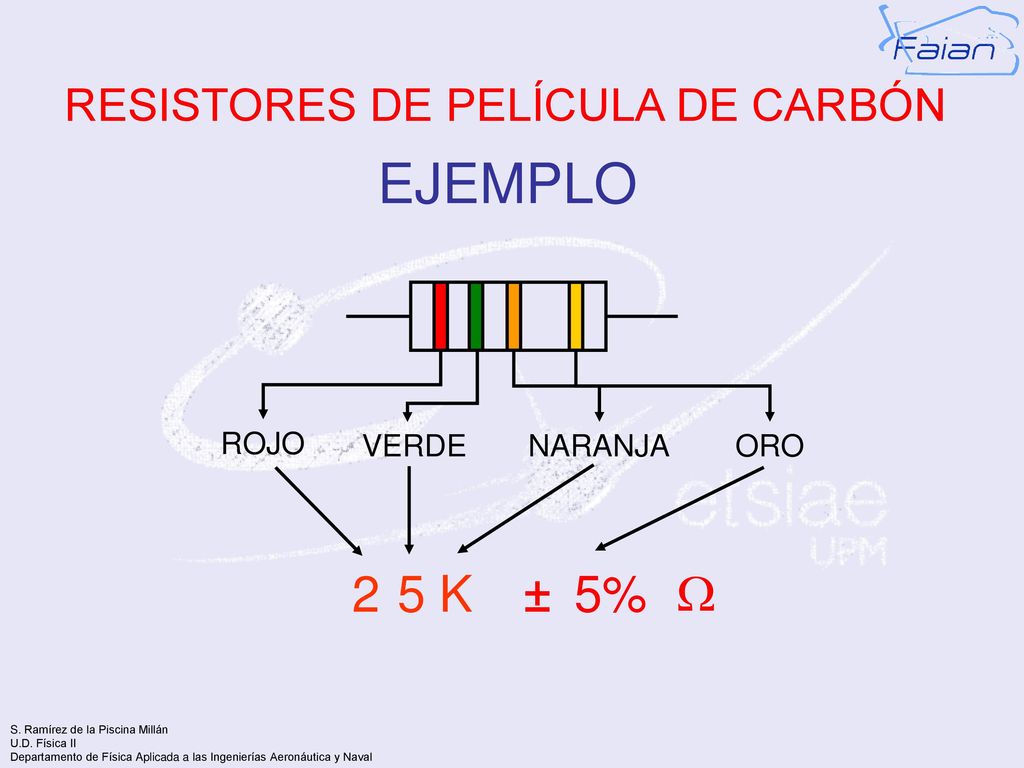

EJEMPLO 2 5 K ± 5% RESISTORES DE PELÍCULA DE CARBÓN ROJO VERDE
NARANJA ORO 2 5 K 5%
6

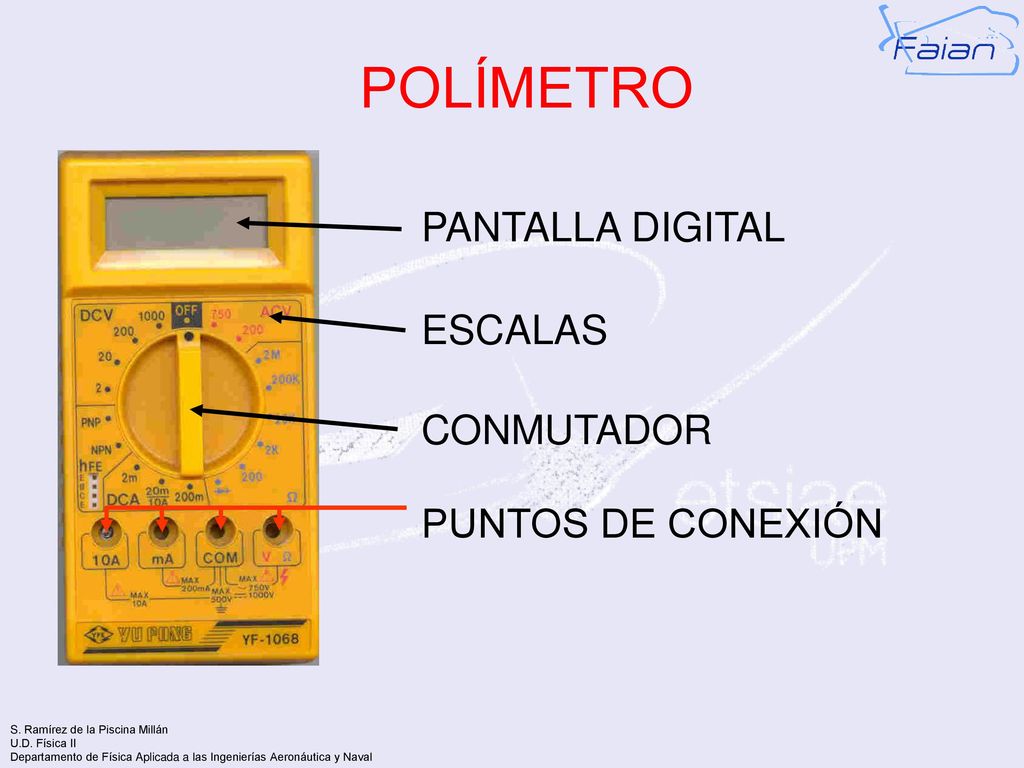

POLÍMETRO PANTALLA DIGITAL ESCALAS CONMUTADOR PUNTOS DE CONEXIÓN
7
POLÍMETRO MEDIDA DE D.D.P. EN C.C. SELECCIONAR ESCALA DCV
CONECTAR PUNTAS DE PRUEBA V PUNTAS DE PRUEBA A LOS PUNTOS CUYA D.D.P. SE QUIERE MEDIR COM
8
POLÍMETRO MEDIDA DE D.D.P. EN C.A. SELECCIONAR ESCALA ACV
CONECTAR PUNTAS DE PRUEBA V PUNTAS DE PRUEBA A LOS PUNTOS CUYA D.D.P. SE QUIERE MEDIR COM
9
POLÍMETRO MEDIDA DE RESISTENCIAS
SELECCIONAR ESCALA CONECTAR PUNTAS DE PRUEBA PUNTAS DE PRUEBA A LOS EXTREMOS DEL RESISTOR COM ¡ATENCIÓN! EL RESISTOR NO DEBE DE TENER D.D.P. APLICADA
10
CONECTAR PUNTAS DE PRUEBA
POLÍMETRO MEDIDA DE INTENSIDAD CASO I > 200 mA SELECCIONAR ESCALA CONECTAR PUNTAS DE PRUEBA COM 10A
11
CONECTAR PUNTAS DE PRUEBA
POLÍMETRO MEDIDA DE INTENSIDAD CASO I < 200 mA SELECCIONAR ESCALA 200 mA CONECTAR PUNTAS DE PRUEBA COM mA
12
POLÍMETRO MEDIDA DE INTENSIDAD EN CUALQUIERA DE LOS CASOS:
INTERRUMPIR EL CIRCUITO EN EL PUNTO DONDE SE DESEA MEDIR LA INTENSIDAD INSERTAR EN SERIE EL AMPERÍMETRO REALIZAR LA LECTURA
13
TABLERO DE CONEXIONES PUNTOS DE CONEXIÓN
LOS PUNTOS DE CONEXIÓN UNIDOS POR LINEAS NEGRAS ESTAN ELÉCTRICAMENTE CONECTADOS
14
EJEMPLO DE CONEXIONES 2 4 1 3 4 3 2 5 5 - FUENTE DE ALIMENTACIÓN 1 +
15
REALIZACIÓN DE LA PRÁCTICA
16

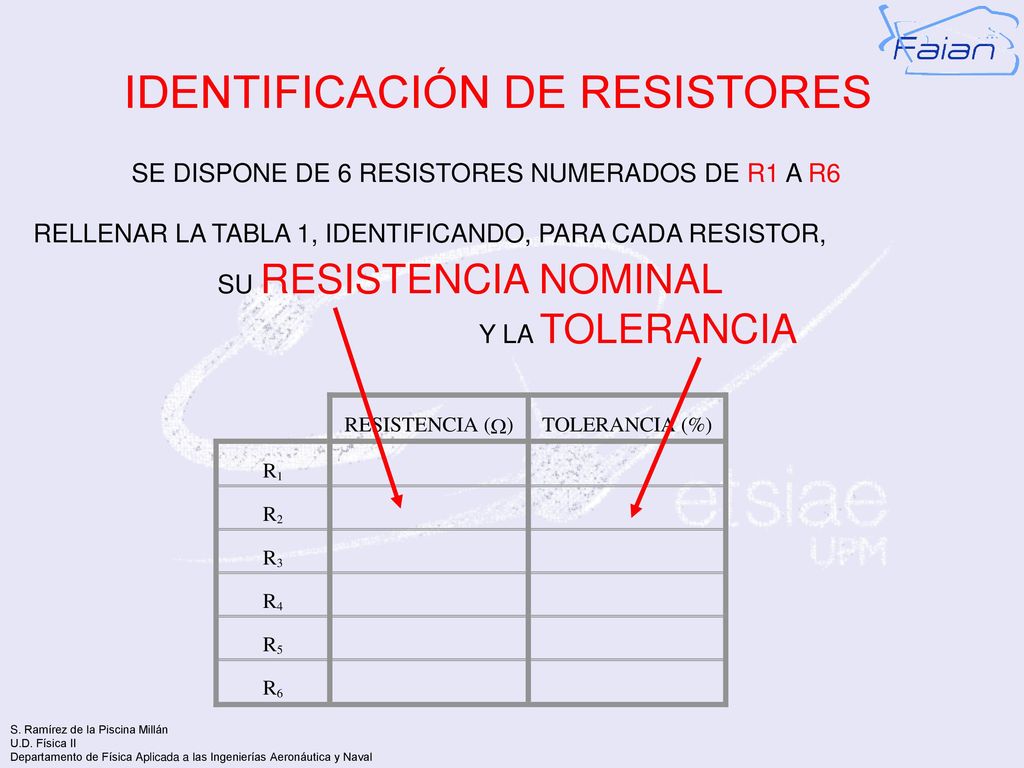

SE DISPONE DE 6 RESISTORES NUMERADOS DE R1 A R6
IDENTIFICACIÓN DE RESISTORES SE DISPONE DE 6 RESISTORES NUMERADOS DE R1 A R6 RELLENAR LA TABLA 1, IDENTIFICANDO, PARA CADA RESISTOR, SU RESISTENCIA NOMINAL Y LA TOLERANCIA
17

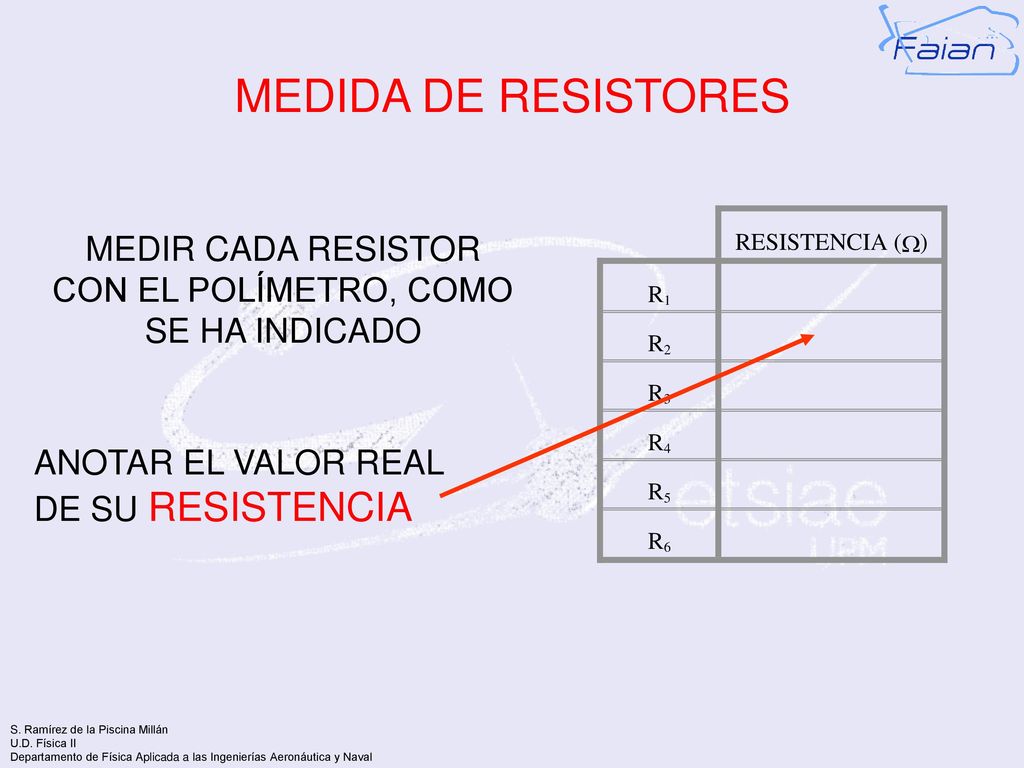

MEDIR CADA RESISTOR CON EL POLÍMETRO, COMO SE HA INDICADO
MEDIDA DE RESISTORES MEDIR CADA RESISTOR CON EL POLÍMETRO, COMO SE HA INDICADO ANOTAR EL VALOR REAL DE SU RESISTENCIA
18
ASOCIACIÓN EN PARALELO
CON LOS RESISTORES R3 A R6, MONTAR EL CIRCUITO DE LA FIGURA EN EL TABLERO DE CONEXIONES MEDIR CON EL POLÍMETRO: RESISTENCIA EQUIVALENTE D.D.P. DE LA FUENTE INTENSIDAD TOTAL INTENSIDAD POR CADA RESISTOR
19

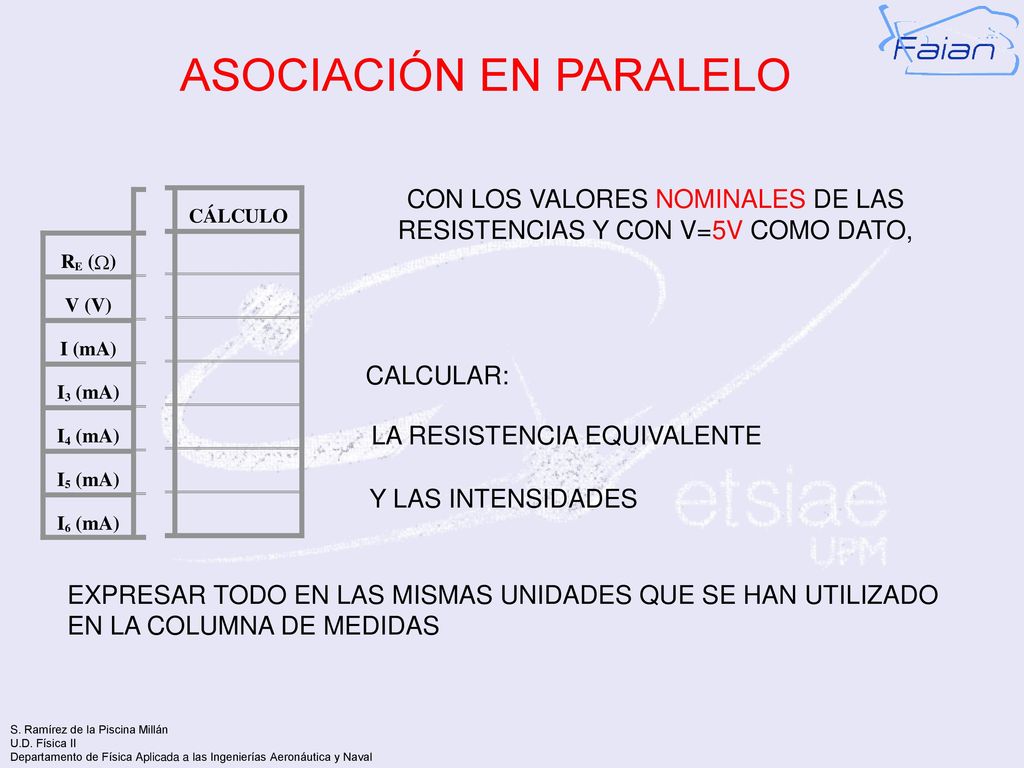

CON LOS VALORES NOMINALES DE LAS RESISTENCIAS Y CON V=5V COMO DATO,
ASOCIACIÓN EN PARALELO CON LOS VALORES NOMINALES DE LAS RESISTENCIAS Y CON V=5V COMO DATO, CALCULAR: LA RESISTENCIA EQUIVALENTE Y LAS INTENSIDADES EXPRESAR TODO EN LAS MISMAS UNIDADES QUE SE HAN UTILIZADO EN LA COLUMNA DE MEDIDAS
20
ASOCIACIÓN EN SERIE CON LOS RESISTORES R1 A R4, MONTAR EL CIRCUITO DE LA FIGURA EN EL TABLERO DE CONEXIONES MEDIR CON EL POLÍMETRO: RESISTENCIA EQUIVALENTE D.D.P. DE LA FUENTE INTENSIDAD TOTAL D.D.P. EN CADA RESISTOR I
21

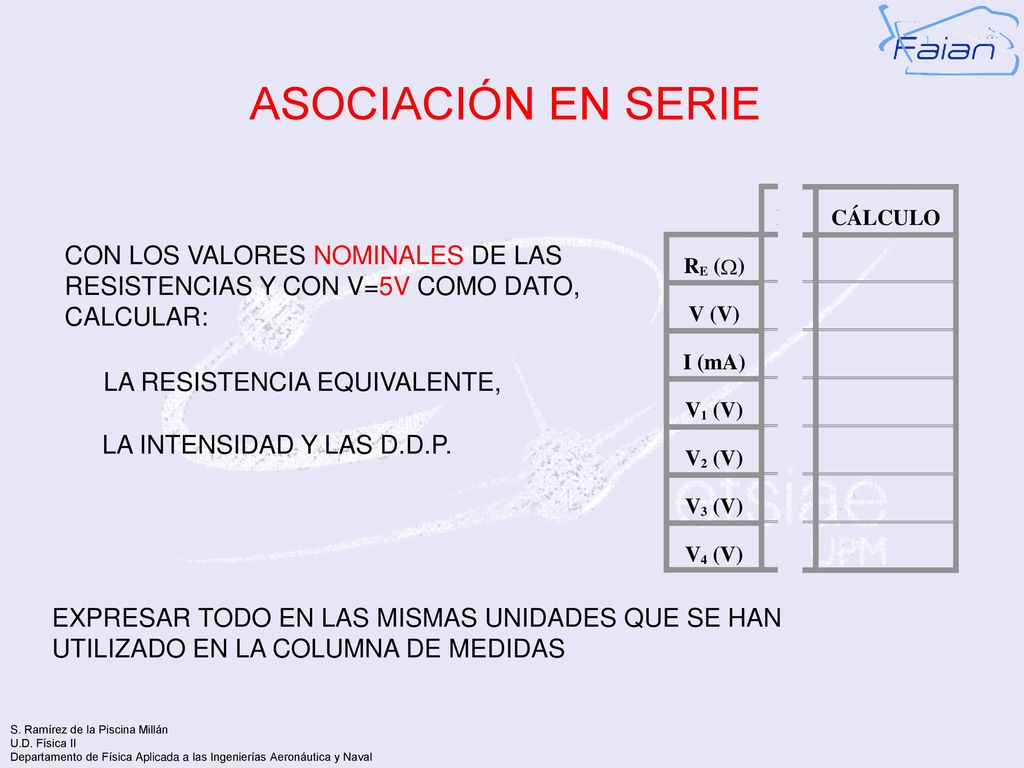

ASOCIACIÓN EN SERIE CON LOS VALORES NOMINALES DE LAS RESISTENCIAS Y CON V=5V COMO DATO, CALCULAR: LA RESISTENCIA EQUIVALENTE, LA INTENSIDAD Y LAS D.D.P. EXPRESAR TODO EN LAS MISMAS UNIDADES QUE SE HAN UTILIZADO EN LA COLUMNA DE MEDIDAS
