1 Técnicas y Herramientas de Computación
Módulo II Base de Datos Ing. Susana Herrero 2017 1

2 ¿Cuando un atributo se transforma en entidad?

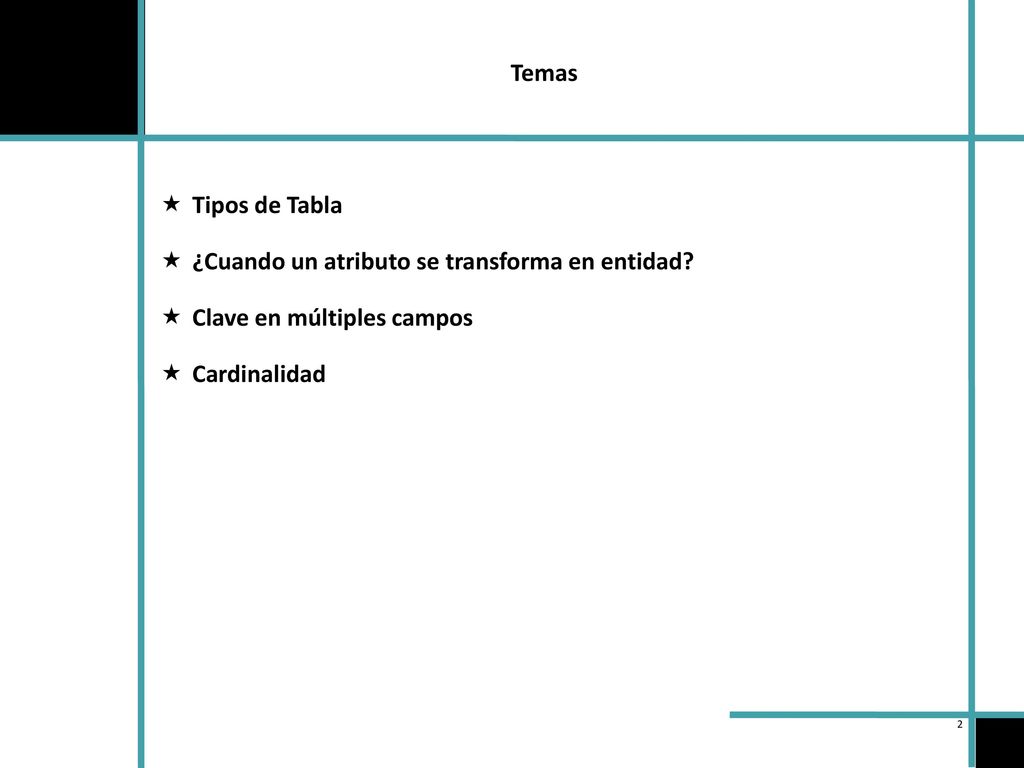

Temas Tipos de Tabla ¿Cuando un atributo se transforma en entidad? Clave en múltiples campos Cardinalidad 2

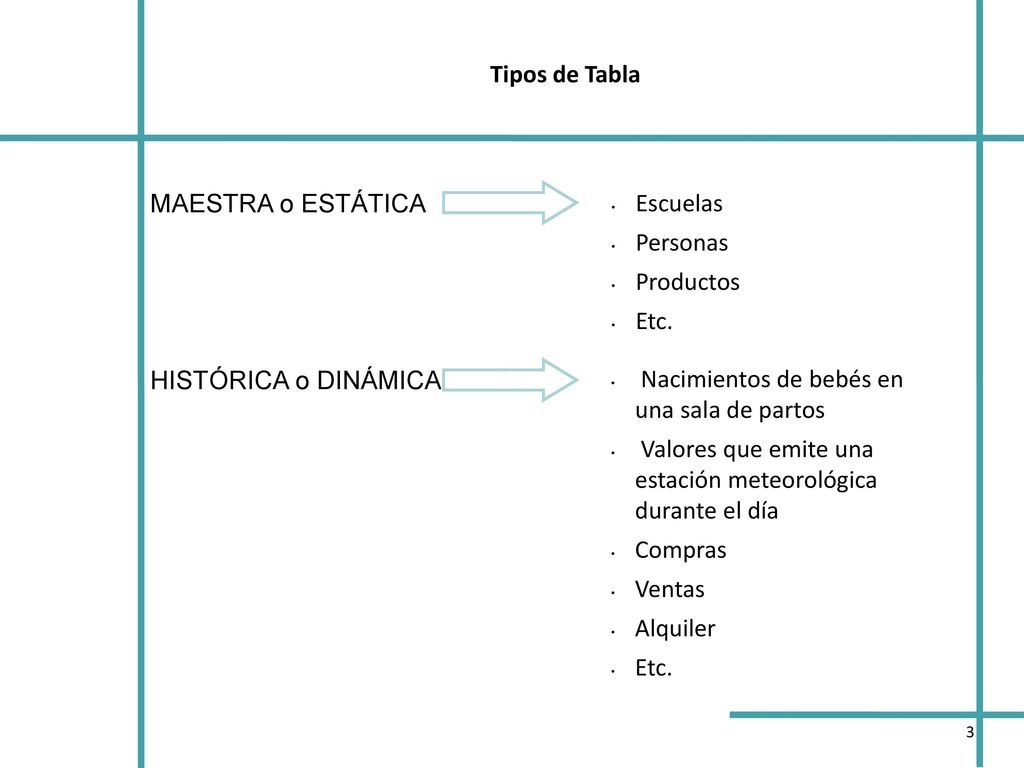

3 Nacimientos de bebés en una sala de partos
Tipos de Tabla MAESTRA o ESTÁTICA Escuelas Personas Productos Etc. HISTÓRICA o DINÁMICA eventos Nacimientos de bebés en una sala de partos Valores que emite una estación meteorológica durante el día Compras Ventas Alquiler Etc. 3

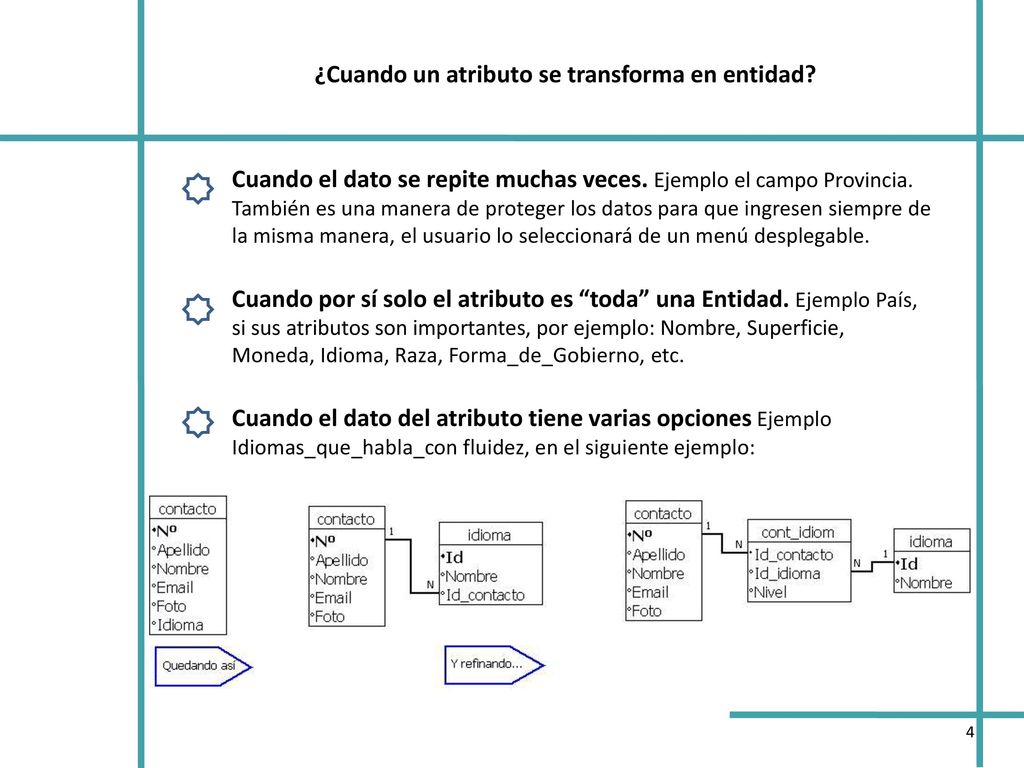

4 ¿Cuando un atributo se transforma en entidad?
Cuando el dato se repite muchas veces. Ejemplo el campo Provincia. También es una manera de proteger los datos para que ingresen siempre de la misma manera, el usuario lo seleccionará de un menú desplegable. 1 Cuando por sí solo el atributo es “toda” una Entidad. Ejemplo País, si sus atributos son importantes, por ejemplo: Nombre, Superficie, Moneda, Idioma, Raza, Forma_de_Gobierno, etc. 1 Cuando el dato del atributo tiene varias opciones Ejemplo Idiomas_que_habla_con fluidez, en el siguiente ejemplo: 1 4

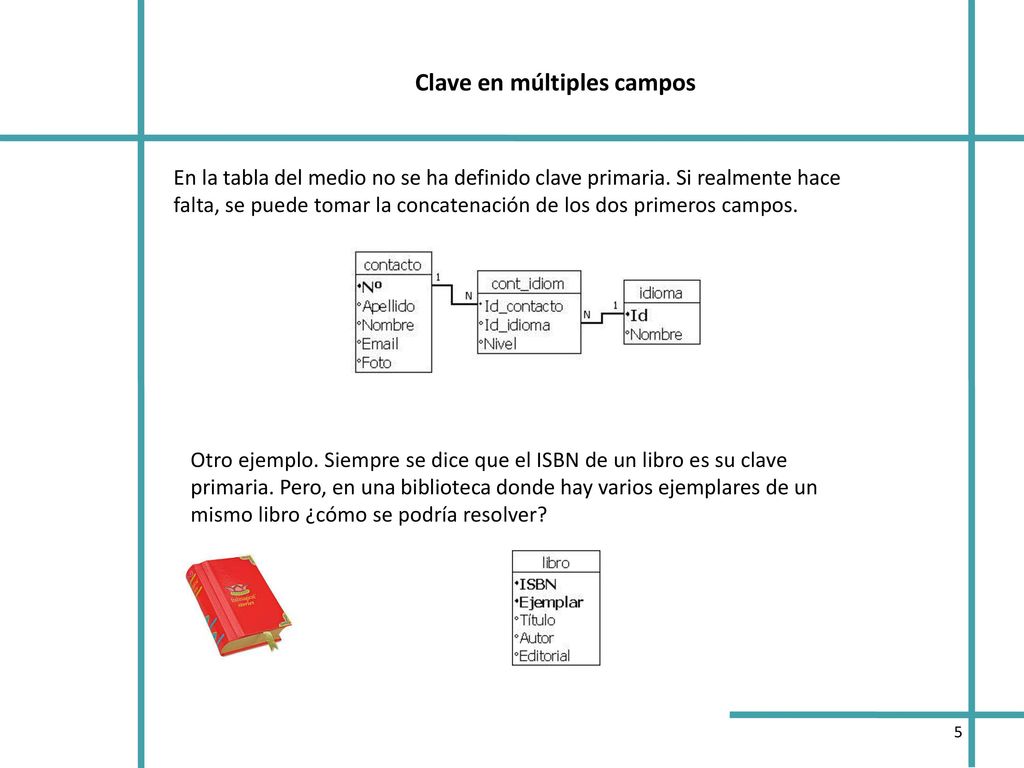

5 Clave en múltiples campos
En la tabla del medio no se ha definido clave primaria. Si realmente hace falta, se puede tomar la concatenación de los dos primeros campos. Otro ejemplo. Siempre se dice que el ISBN de un libro es su clave primaria. Pero, en una biblioteca donde hay varios ejemplares de un mismo libro ¿cómo se podría resolver? 5

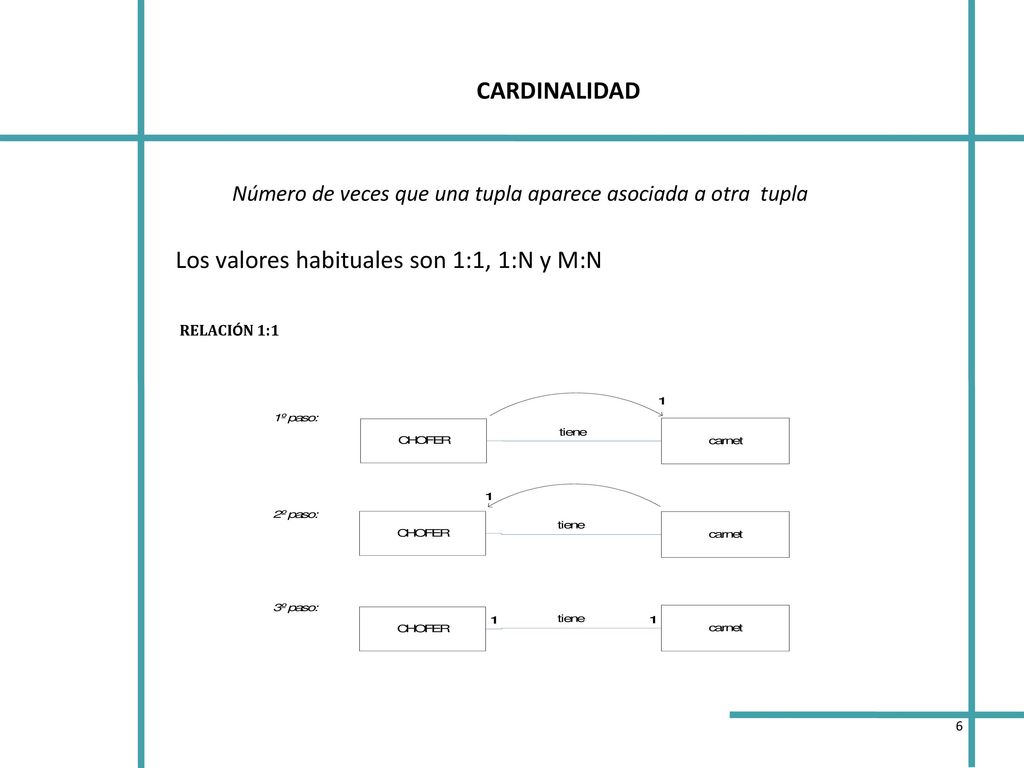

6 Número de veces que una tupla aparece asociada a otra tupla
CARDINALIDAD Número de veces que una tupla aparece asociada a otra tupla Los valores habituales son 1:1, 1:N y M:N RELACIÓN 1:1 6

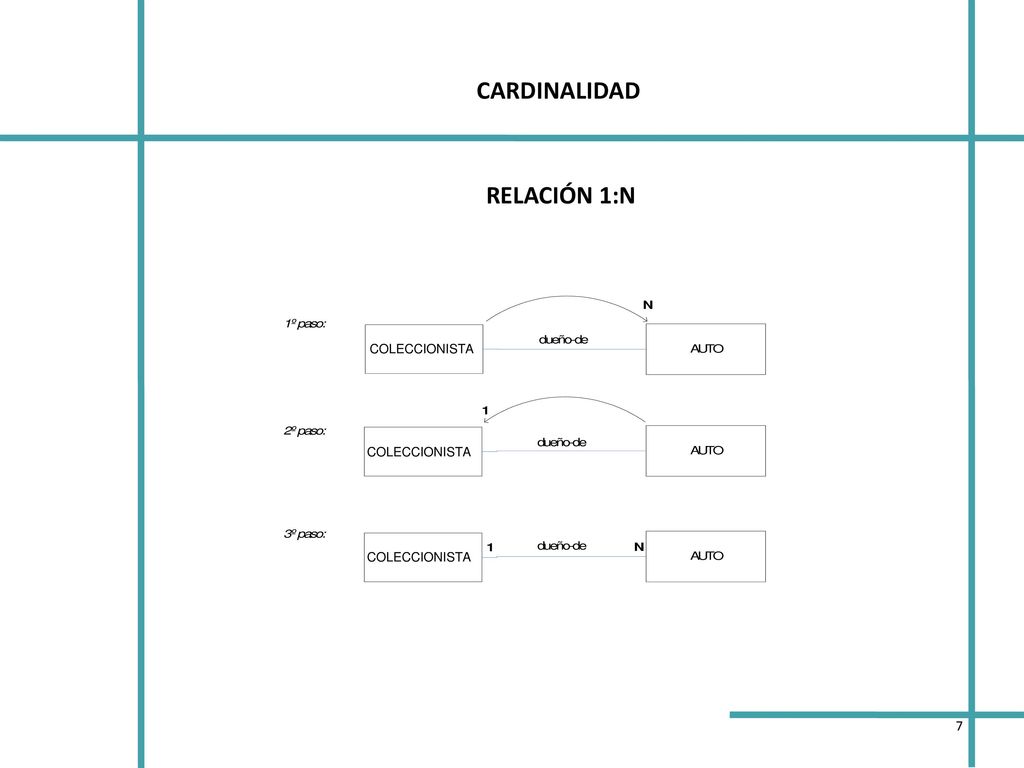

7 CARDINALIDAD RELACIÓN 1:N COLECCIONISTA COLECCIONISTA COLECCIONISTA 7

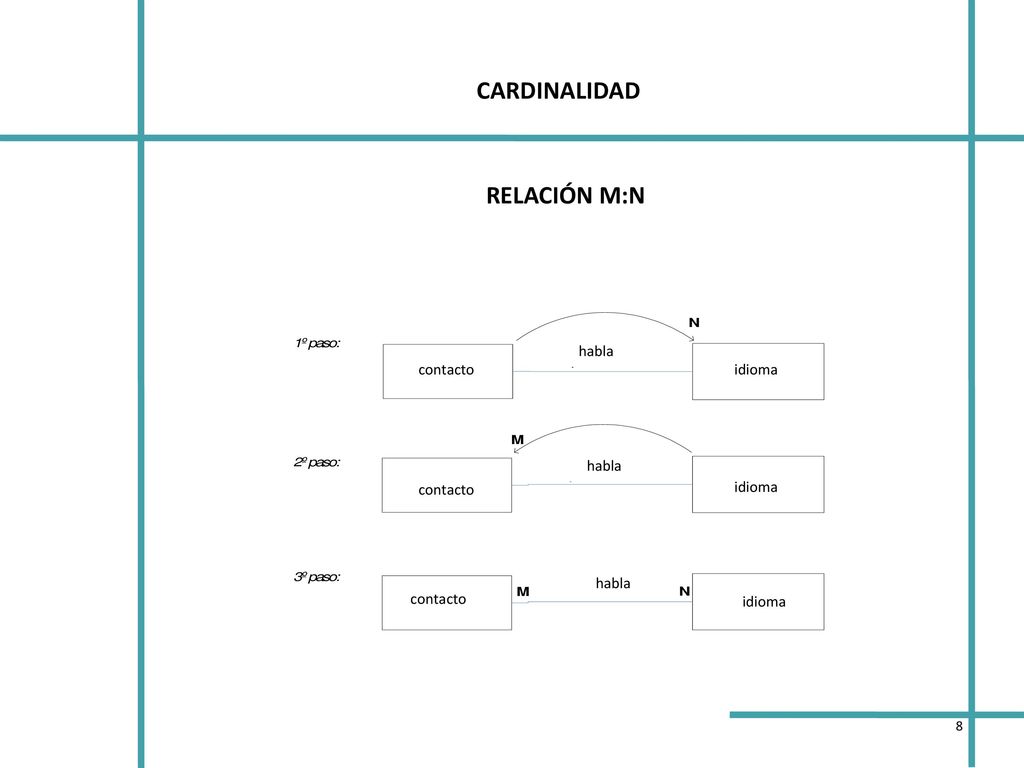

8 CARDINALIDAD RELACIÓN M:N contacto idioma habla 8

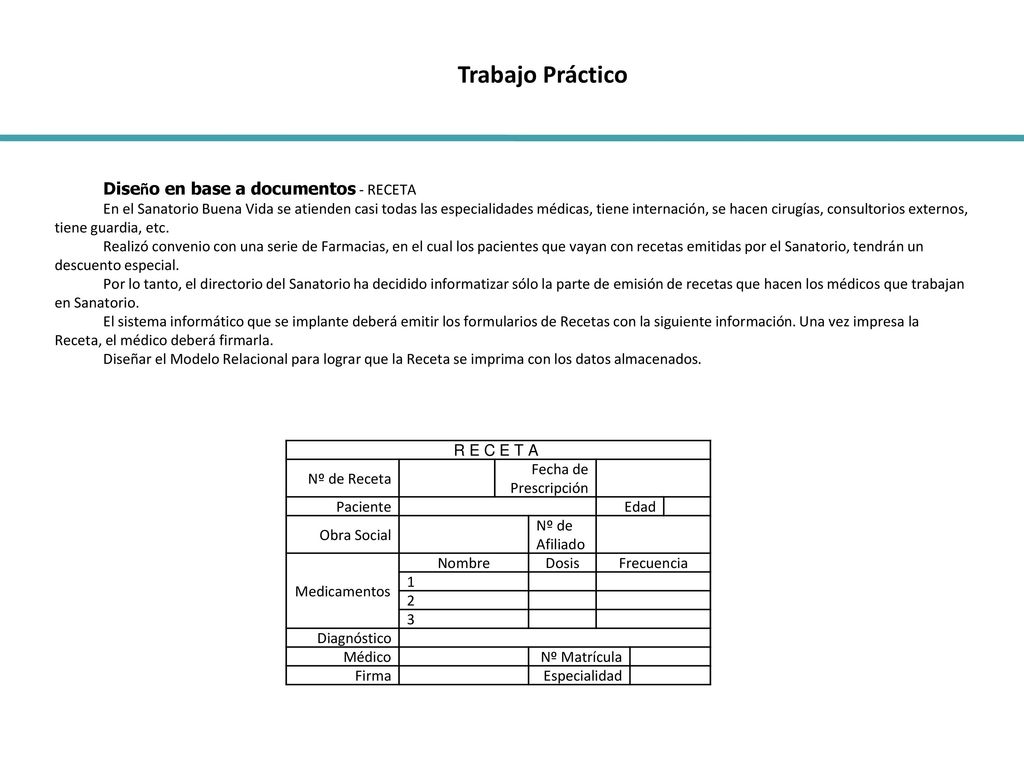

9 Trabajo Práctico Diseño en base a documentos - RECETA
En el Sanatorio Buena Vida se atienden casi todas las especialidades médicas, tiene internación, se hacen cirugías, consultorios externos, tiene guardia, etc. Realizó convenio con una serie de Farmacias, en el cual los pacientes que vayan con recetas emitidas por el Sanatorio, tendrán un descuento especial. Por lo tanto, el directorio del Sanatorio ha decidido informatizar sólo la parte de emisión de recetas que hacen los médicos que trabajan en Sanatorio. El sistema informático que se implante deberá emitir los formularios de Recetas con la siguiente información. Una vez impresa la Receta, el médico deberá firmarla. Diseñar el Modelo Relacional para lograr que la Receta se imprima con los datos almacenados. RECETA Nº de Receta Fecha de Prescripción Paciente Edad Obra Social Nº de Afiliado Medicamentos Nombre Dosis Frecuencia 1 2 3 Diagnóstico Médico Nº Matrícula Firma Especialidad
