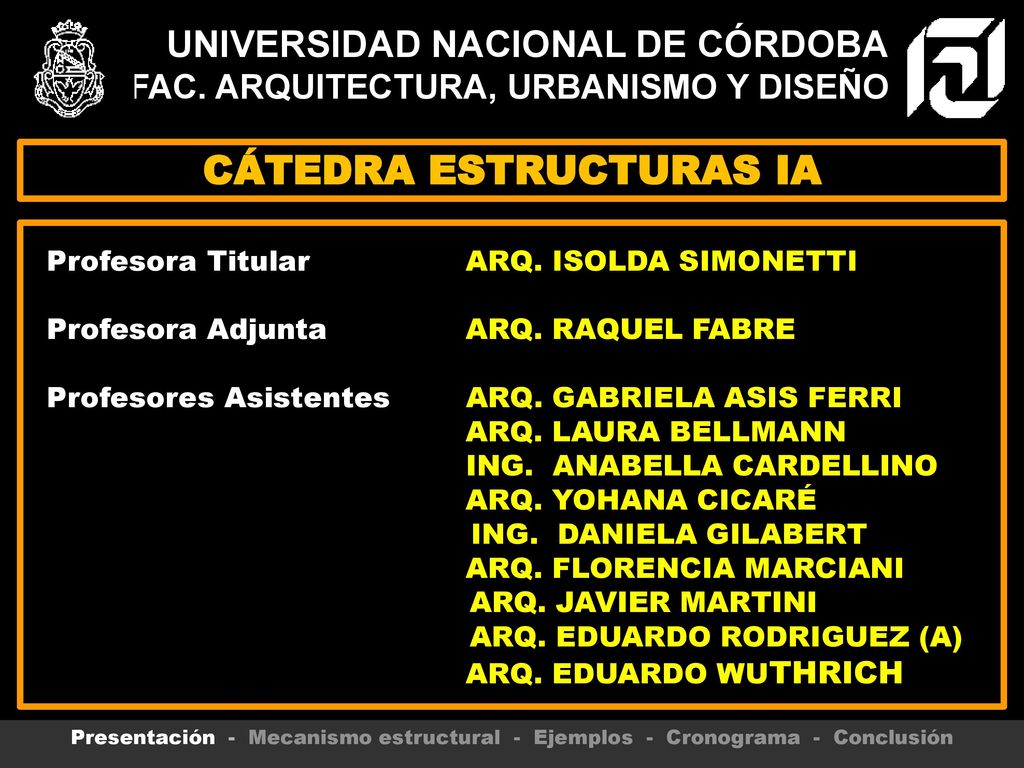

1 CÁTEDRA ESTRUCTURAS IA
UNIVERSIDAD NACIONAL DE CÓRDOBA FAC. ARQUITECTURA, URBANISMO Y DISEÑO CÁTEDRA ESTRUCTURAS IA Profesora Titular ARQ. ISOLDA SIMONETTI Profesora Adjunta ARQ. RAQUEL FABRE Profesores Asistentes ARQ. GABRIELA ASIS FERRI ARQ. LAURA BELLMANN ING. ANABELLA CARDELLINO ARQ. YOHANA CICARÉ ING. DANIELA GILABERT ARQ. FLORENCIA MARCIANI ARQ. JAVIER MARTINI ARQ. EDUARDO RODRIGUEZ (A) ARQ. EDUARDO WUTHRICH Presentación - Mecanismo estructural - Ejemplos - Cronograma - Conclusión

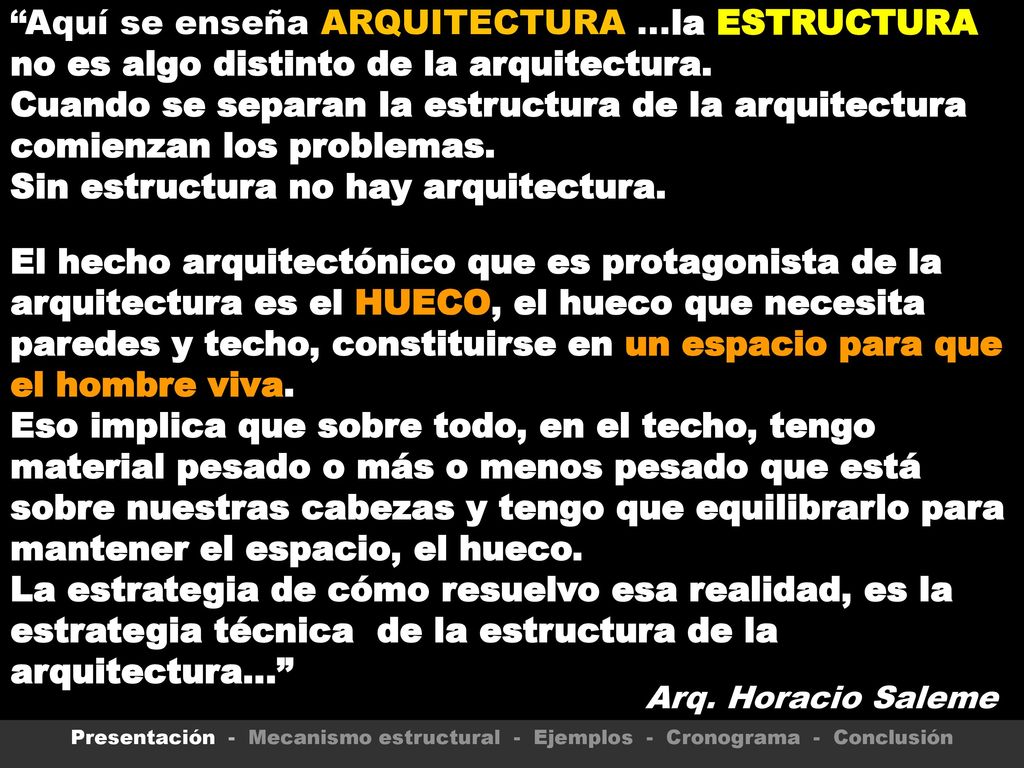

2 Sin estructura no hay arquitectura.
“Aquí se enseña ARQUITECTURA …la ESTRUCTURA no es algo distinto de la arquitectura. Cuando se separan la estructura de la arquitectura comienzan los problemas. Sin estructura no hay arquitectura. El hecho arquitectónico que es protagonista de la arquitectura es el HUECO, el hueco que necesita paredes y techo, constituirse en un espacio para que el hombre viva. Eso implica que sobre todo, en el techo, tengo material pesado o más o menos pesado que está sobre nuestras cabezas y tengo que equilibrarlo para mantener el espacio, el hueco. La estrategia de cómo resuelvo esa realidad, es la estrategia técnica de la estructura de la arquitectura…” Arq. Horacio Saleme Presentación - Mecanismo estructural - Ejemplos - Cronograma - Conclusión

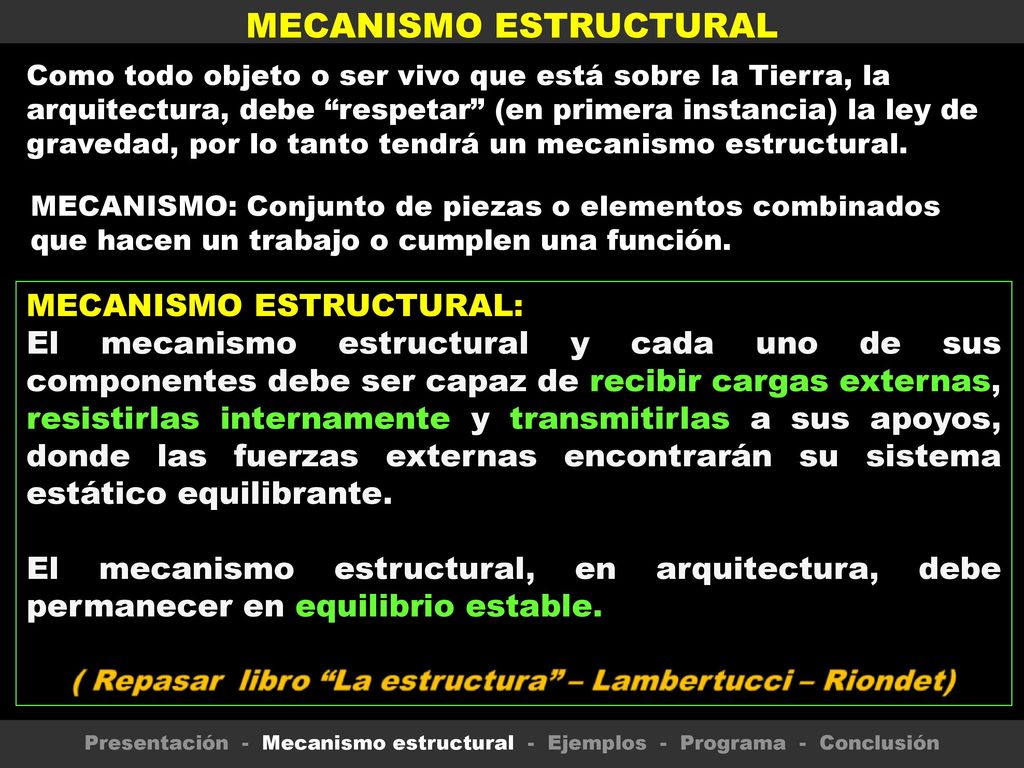

3 MECANISMO ESTRUCTURAL
Como todo objeto o ser vivo que está sobre la Tierra, la arquitectura, debe “respetar” (en primera instancia) la ley de gravedad, por lo tanto tendrá un mecanismo estructural. MECANISMO: Conjunto de piezas o elementos combinados que hacen un trabajo o cumplen una función. MECANISMO ESTRUCTURAL: El mecanismo estructural y cada uno de sus componentes debe ser capaz de recibir cargas externas, resistirlas internamente y transmitirlas a sus apoyos, donde las fuerzas externas encontrarán su sistema estático equilibrante. El mecanismo estructural, en arquitectura, debe permanecer en equilibrio estable. Presentación - Mecanismo estructural - Ejemplos - Programa - Conclusión

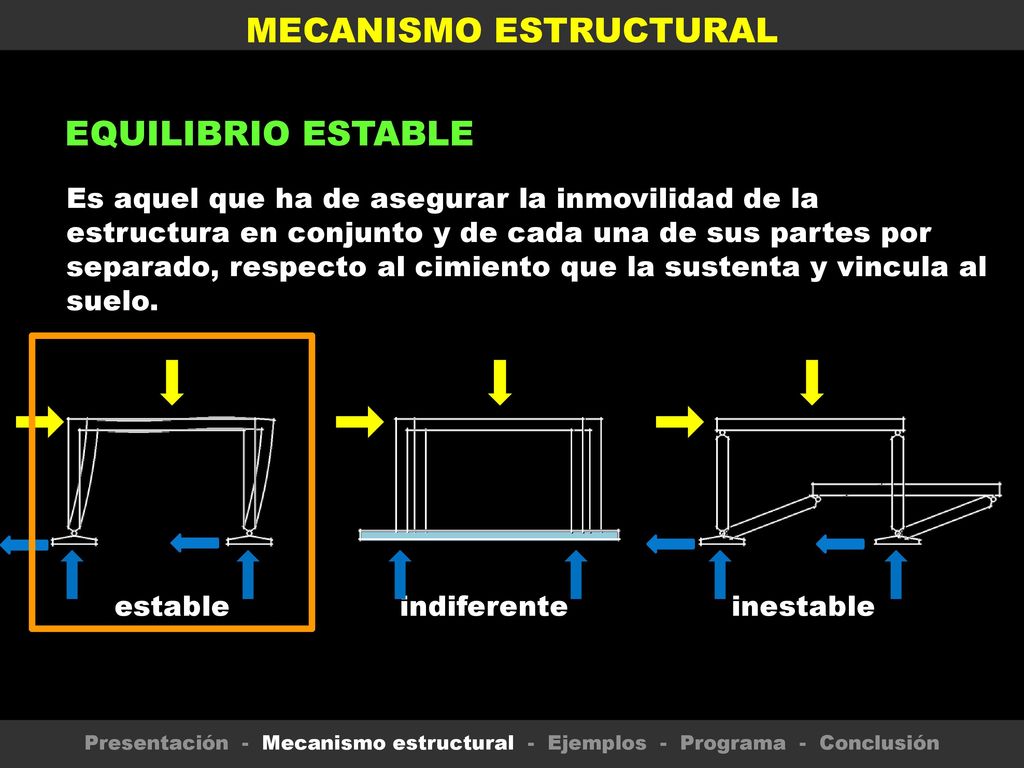

4 MECANISMO ESTRUCTURAL
EQUILIBRIO ESTABLE Es aquel que ha de asegurar la inmovilidad de la estructura en conjunto y de cada una de sus partes por separado, respecto al cimiento que la sustenta y vincula al suelo. hielo estable indiferente inestable Presentación - Mecanismo estructural - Ejemplos - Programa - Conclusión

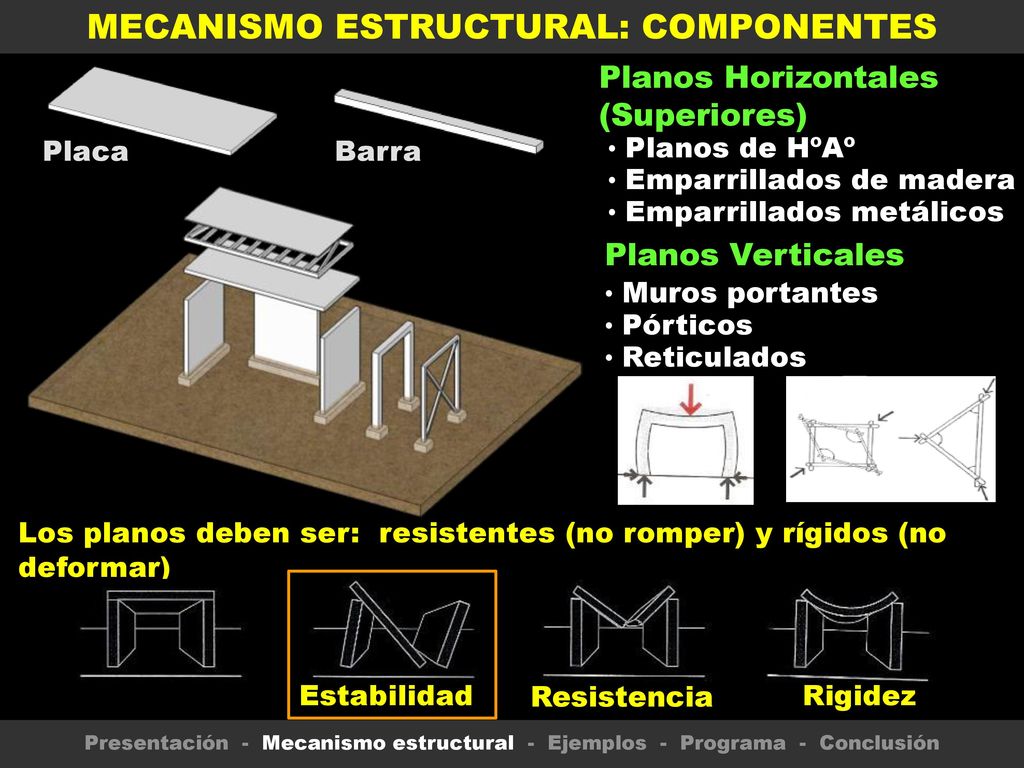

5 MECANISMO ESTRUCTURAL: COMPONENTES
Planos Horizontales (Superiores) Planos de HºAº Emparrillados de madera Emparrillados metálicos Placa Barra Planos Verticales Muros portantes Pórticos Reticulados Los planos deben ser: resistentes (no romper) y rígidos (no deformar) Estabilidad Resistencia Rigidez Presentación - Mecanismo estructural - Ejemplos - Programa - Conclusión

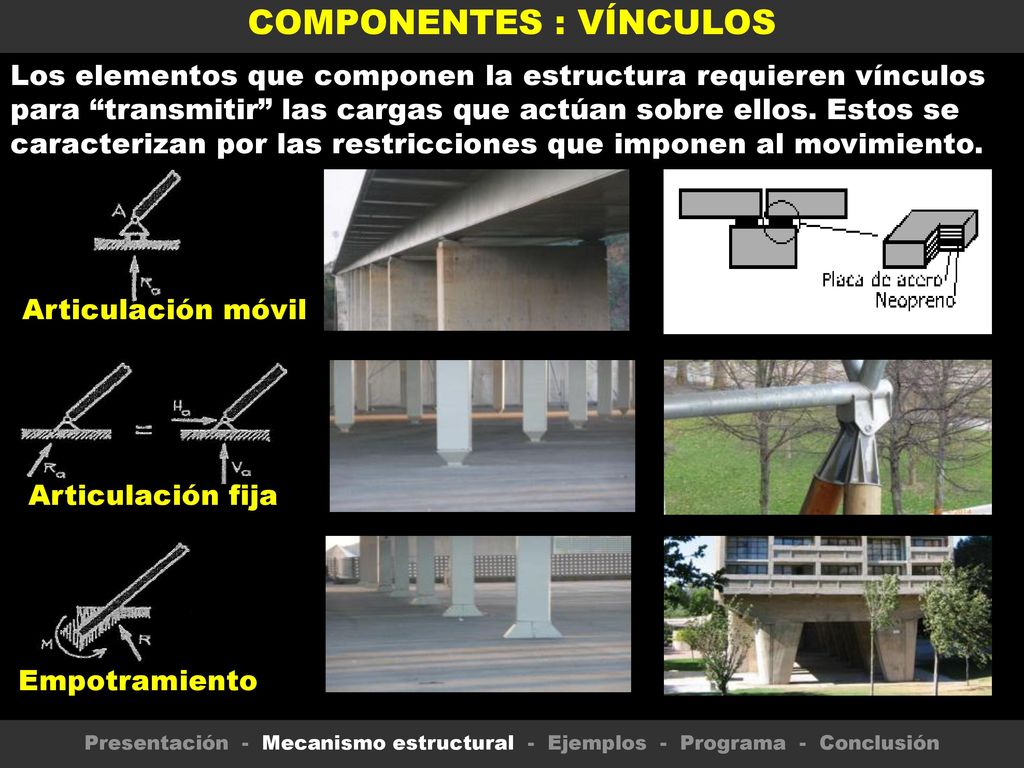

6 COMPONENTES : VÍNCULOS
Los elementos que componen la estructura requieren vínculos para “transmitir” las cargas que actúan sobre ellos. Estos se caracterizan por las restricciones que imponen al movimiento. Articulación móvil Articulación fija Empotramiento Presentación - Mecanismo estructural - Ejemplos - Programa - Conclusión

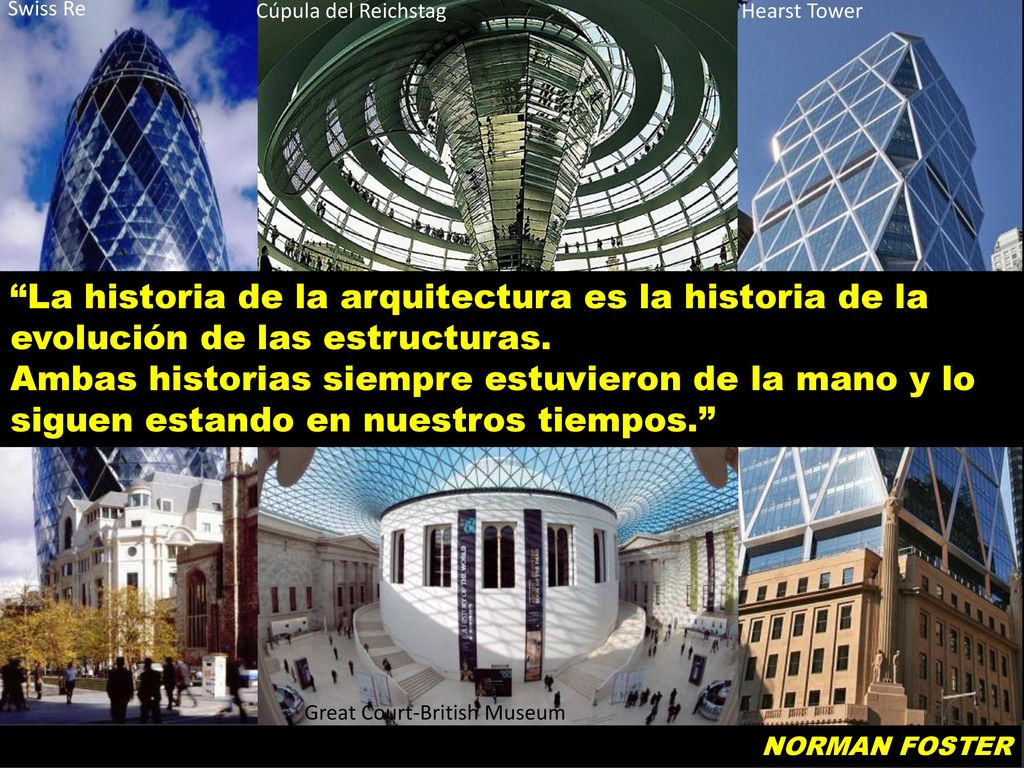

7 Swiss Re Cúpula del Reichstag Hearst Tower “La historia de la arquitectura es la historia de la evolución de las estructuras. Ambas historias siempre estuvieron de la mano y lo siguen estando en nuestros tiempos.” Great Court-British Museum NORMAN FOSTER

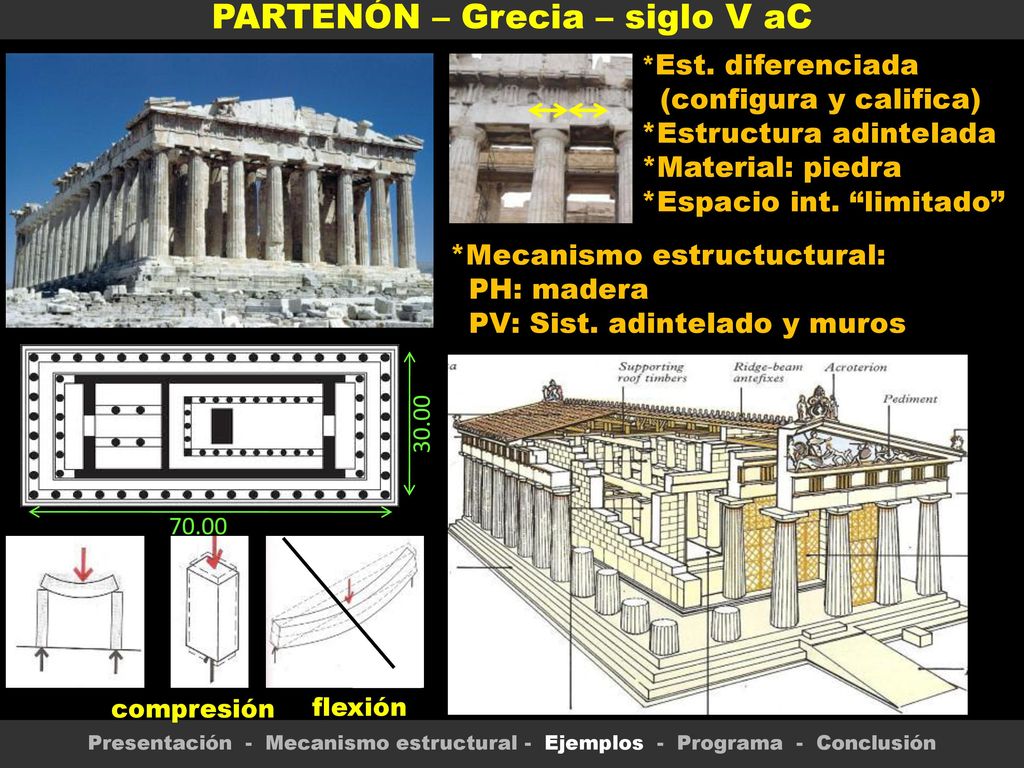

8 PARTENÓN – Grecia – siglo V aC
*Est. diferenciada (configura y califica) *Estructura adintelada *Material: piedra *Espacio int. “limitado” *Mecanismo estructuctural: PH: madera PV: Sist. adintelado y muros 70.00 30.00 compresión flexión Presentación - Mecanismo estructural - Ejemplos - Programa - Conclusión

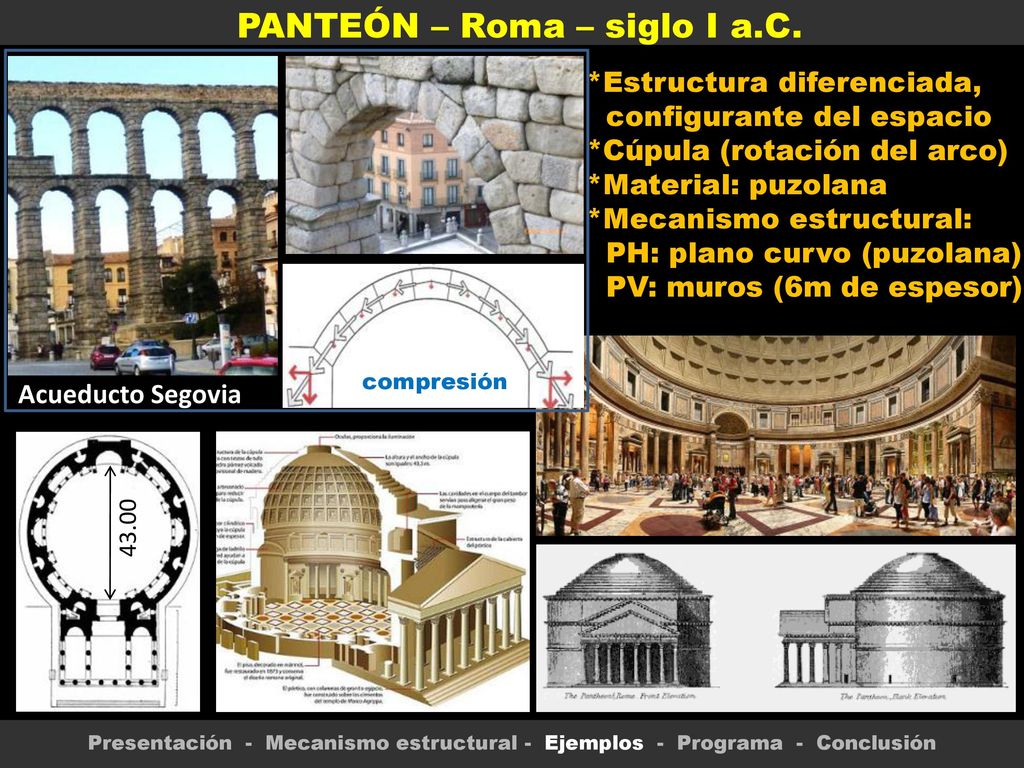

9 PANTEÓN – Roma – siglo I a.C.
*Estructura diferenciada, configurante del espacio *Cúpula (rotación del arco) *Material: puzolana *Mecanismo estructural: PH: plano curvo (puzolana) PV: muros (6m de espesor) compresión Acueducto Segovia 43.00 Presentación - Mecanismo estructural - Ejemplos - Programa - Conclusión

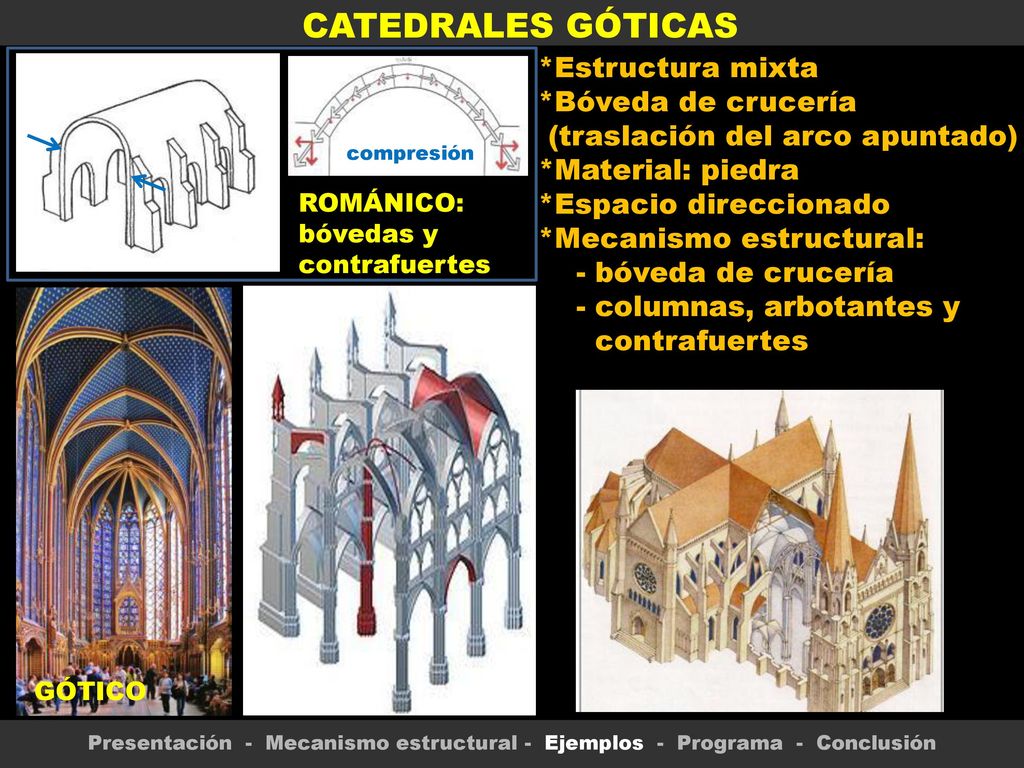

10 CATEDRALES GÓTICAS *Estructura mixta *Bóveda de crucería
(traslación del arco apuntado) *Material: piedra *Espacio direccionado *Mecanismo estructural: - bóveda de crucería - columnas, arbotantes y contrafuertes compresión ROMÁNICO: bóvedas y contrafuertes GÓTICO Presentación - Mecanismo estructural - Ejemplos - Programa - Conclusión

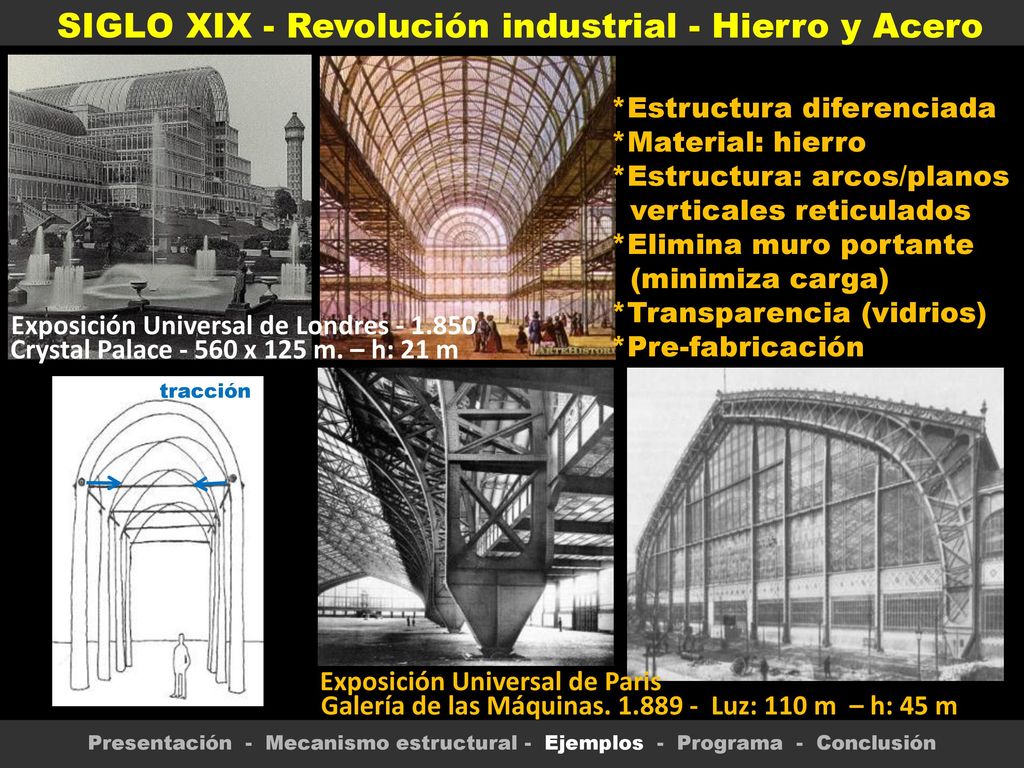

11 SIGLO XIX - Revolución industrial - Hierro y Acero
*Estructura diferenciada *Material: hierro *Estructura: arcos/planos verticales reticulados *Elimina muro portante (minimiza carga) *Transparencia (vidrios) *Pre-fabricación Exposición Universal de Londres Crystal Palace x 125 m. – h: 21 m tracción Exposición Universal de Paris Galería de las Máquinas Luz: 110 m – h: 45 m Presentación - Mecanismo estructural - Ejemplos - Programa - Conclusión

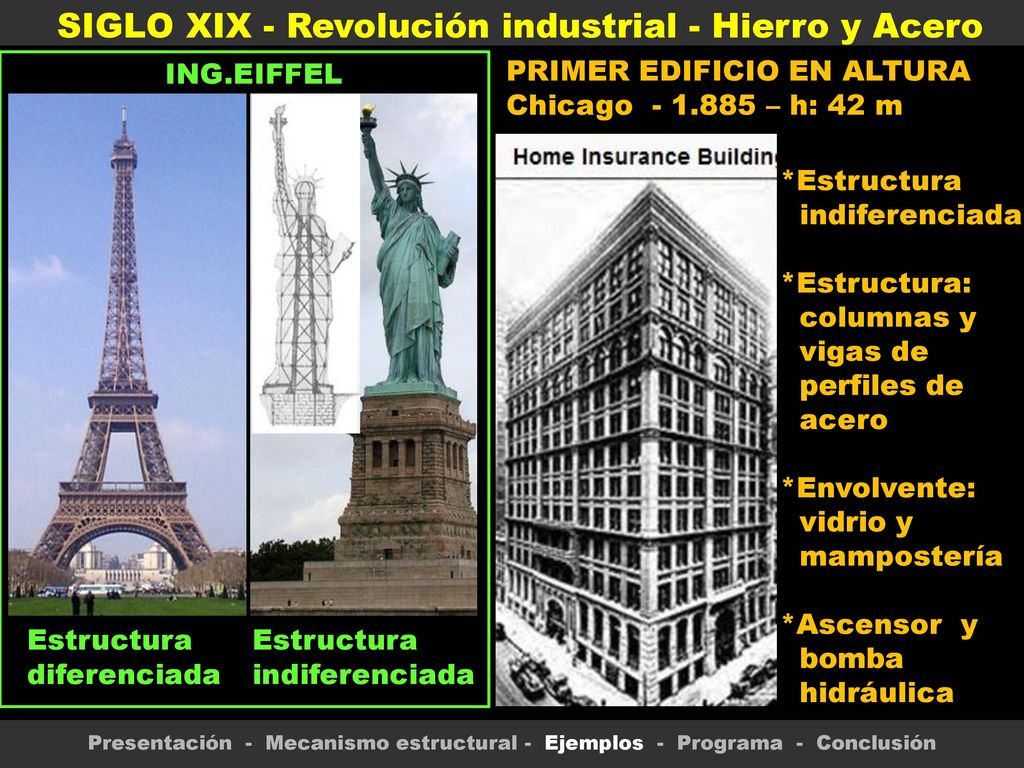

12 SIGLO XIX - Revolución industrial - Hierro y Acero
ING.EIFFEL PRIMER EDIFICIO EN ALTURA Chicago – h: 42 m *Estructura indiferenciada *Estructura: columnas y vigas de perfiles de acero *Envolvente: vidrio y mampostería *Ascensor y bomba hidráulica Estructura diferenciada Estructura indiferenciada Presentación - Mecanismo estructural - Ejemplos - Programa - Conclusión

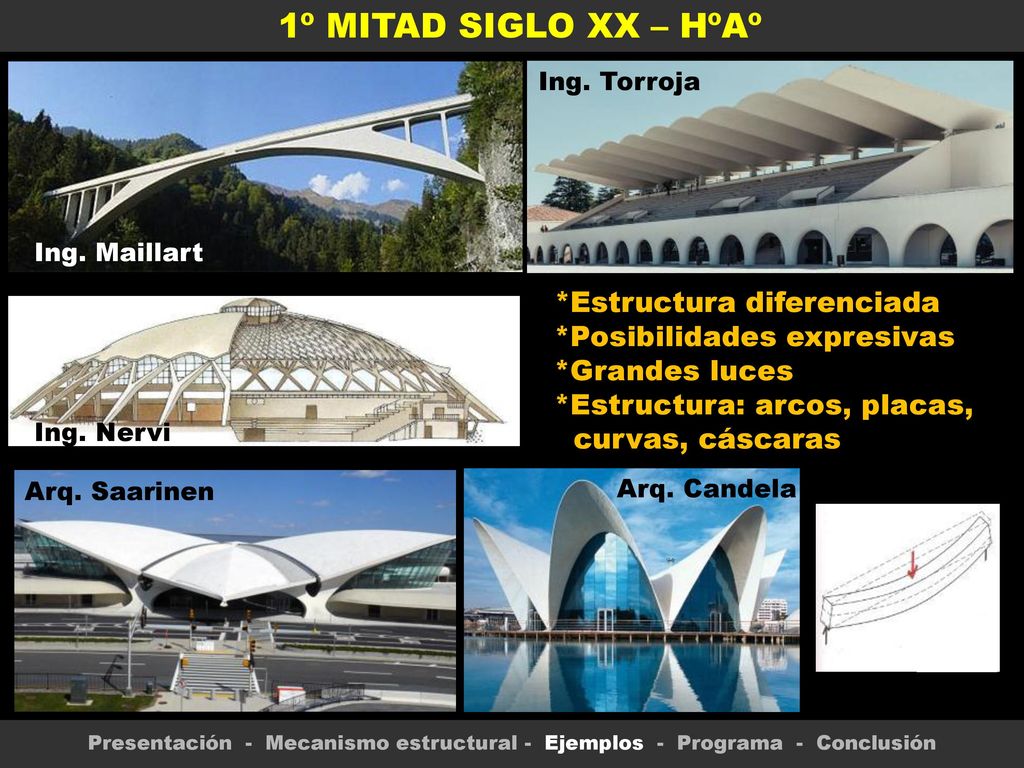

13 1º MITAD SIGLO XX – HºAº *Estructura diferenciada
Ing. Torroja Ing. Maillart *Estructura diferenciada *Posibilidades expresivas *Grandes luces *Estructura: arcos, placas, curvas, cáscaras Ing. Nervi Arq. Saarinen Arq. Candela Presentación - Mecanismo estructural - Ejemplos - Programa - Conclusión flexión

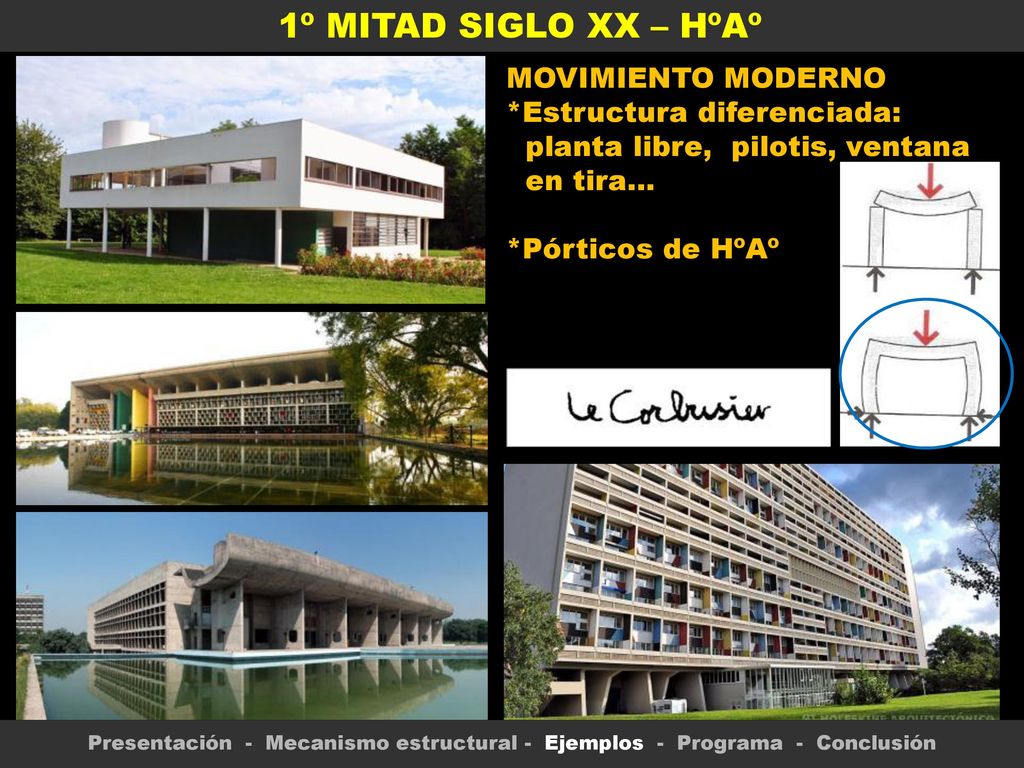

14 1º MITAD SIGLO XX – HºAº MOVIMIENTO MODERNO *Estructura diferenciada:
planta libre, pilotis, ventana en tira… *Pórticos de HºAº Presentación - Mecanismo estructural - Ejemplos - Programa - Conclusión

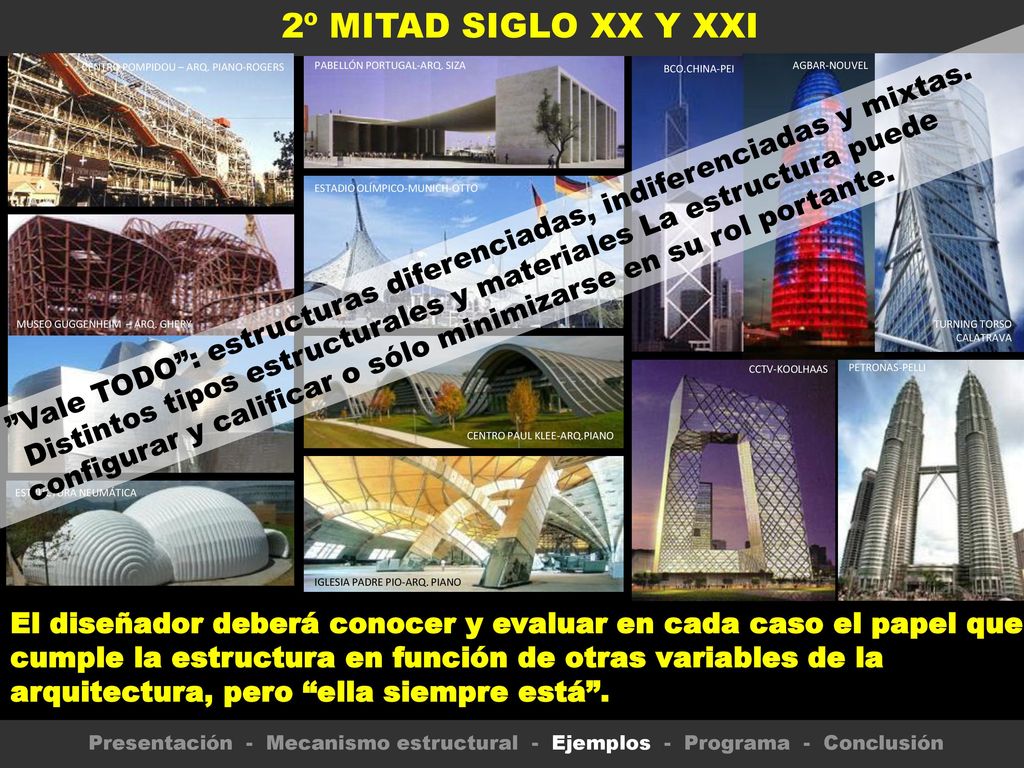

15 2º MITAD SIGLO XX Y XXI CENTRO POMPIDOU – ARQ. PIANO-ROGERS PABELLÓN PORTUGAL-ARQ. SIZA BCO.CHINA-PEI AGBAR-NOUVEL ESTADIO OLÍMPICO-MUNICH-OTTO ”Vale TODO”: estructuras diferenciadas, indiferenciadas y mixtas. Distintos tipos estructurales y materiales La estructura puede configurar y calificar o sólo minimizarse en su rol portante. MUSEO GUGGENHEIM – ARQ. GHERY TURNING TORSO CALATRAVA CCTV-KOOLHAAS PETRONAS-PELLI CENTRO PAUL KLEE-ARQ.PIANO ESTRUCTURA NEUMÁTICA IGLESIA PADRE PIO-ARQ. PIANO El diseñador deberá conocer y evaluar en cada caso el papel que cumple la estructura en función de otras variables de la arquitectura, pero “ella siempre está”. Presentación - Mecanismo estructural - Ejemplos - Programa - Conclusión

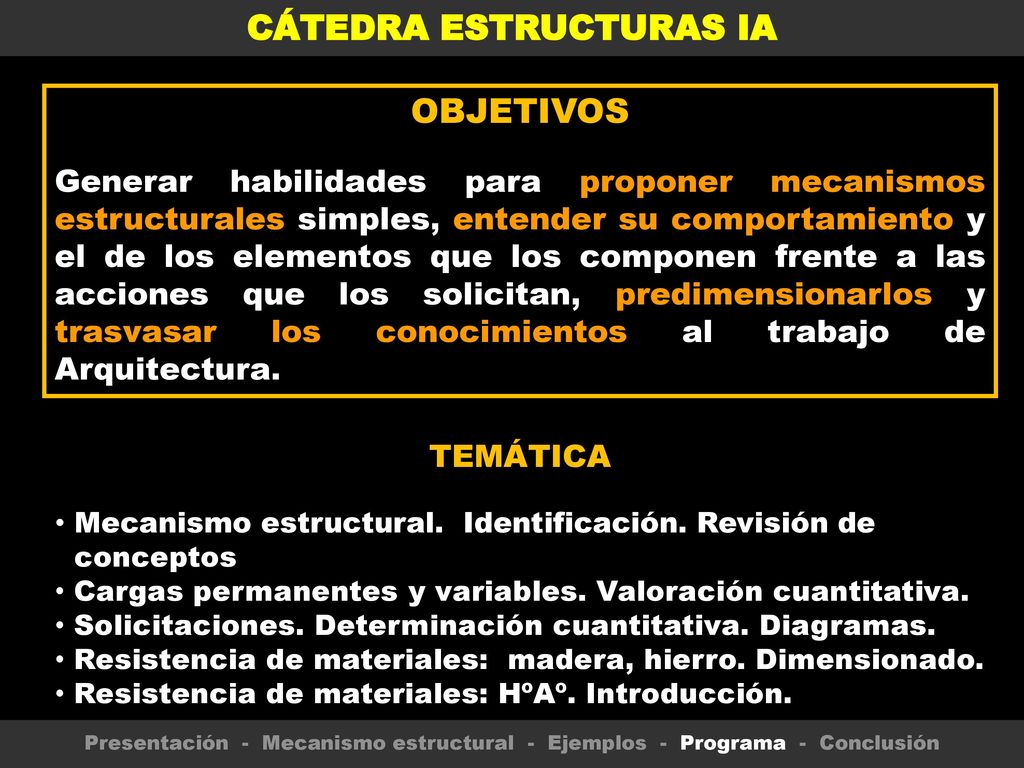

16 CÁTEDRA ESTRUCTURAS IA
OBJETIVOS Generar habilidades para proponer mecanismos estructurales simples, entender su comportamiento y el de los elementos que los componen frente a las acciones que los solicitan, predimensionarlos y trasvasar los conocimientos al trabajo de Arquitectura. TEMÁTICA Mecanismo estructural. Identificación. Revisión de conceptos Cargas permanentes y variables. Valoración cuantitativa. Solicitaciones. Determinación cuantitativa. Diagramas. Resistencia de materiales: madera, hierro. Dimensionado. Resistencia de materiales: HºAº. Introducción. Presentación - Mecanismo estructural - Ejemplos - Programa - Conclusión

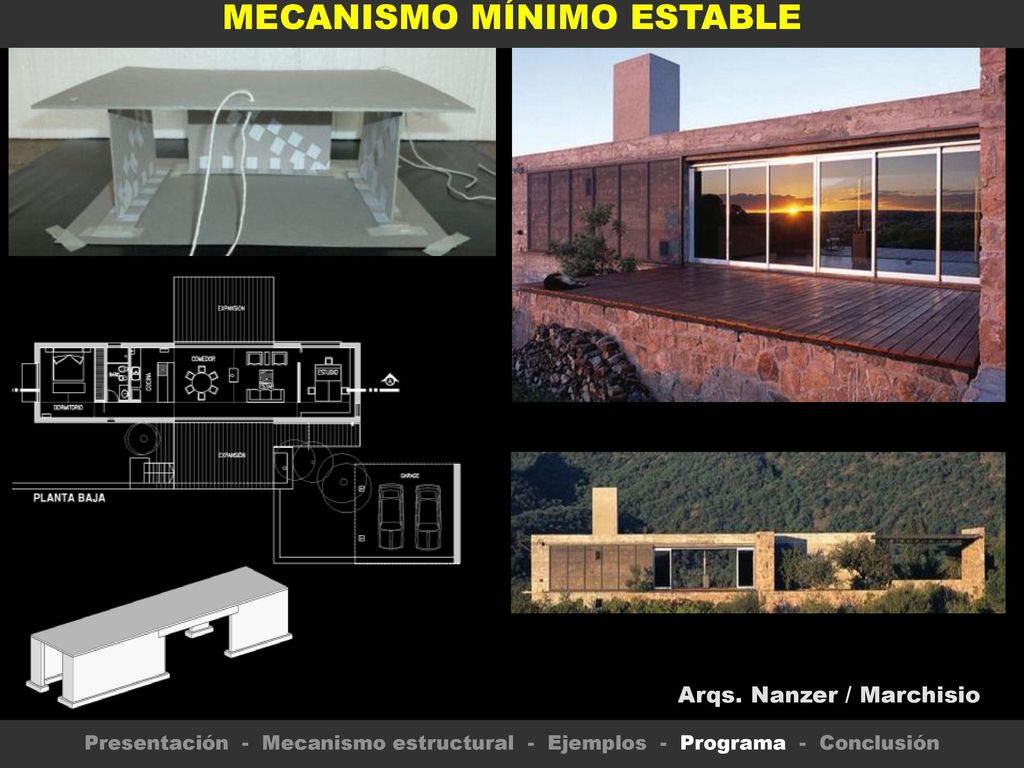

17 MECANISMO MÍNIMO ESTABLE
Arqs. Nanzer / Marchisio Presentación - Mecanismo estructural - Ejemplos - Programa - Conclusión

18 ECUACIONES DE LA ESTÁTICA
MECANISMO MÍNIMO ESTABLE EQUILIBRIO ESPACIAL EQUILIBRIO PLANO ECUACIONES DE LA ESTÁTICA SFX = 0 SFY = 0 SM = 0 Presentación - Mecanismo estructural - Ejemplos - Programa - Conclusión

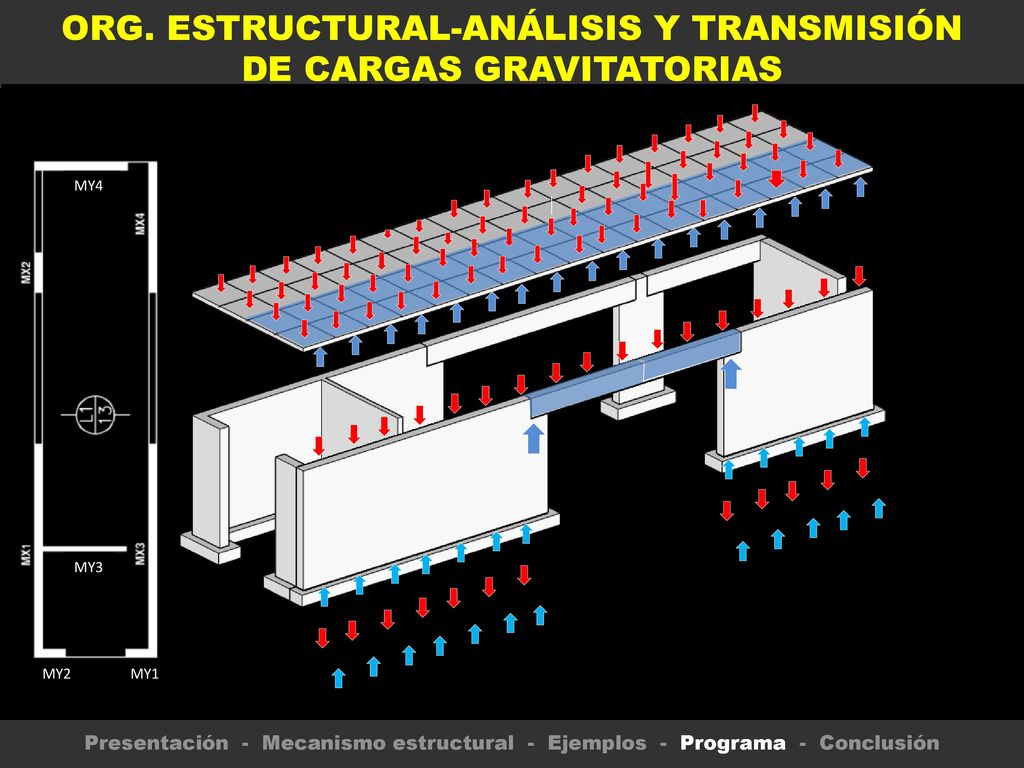

19 ORG. ESTRUCTURAL-ANÁLISIS Y TRANSMISIÓN DE CARGAS GRAVITATORIAS
MY4 MY2 MY3 MY1 Presentación - Mecanismo estructural - Ejemplos - Programa - Conclusión

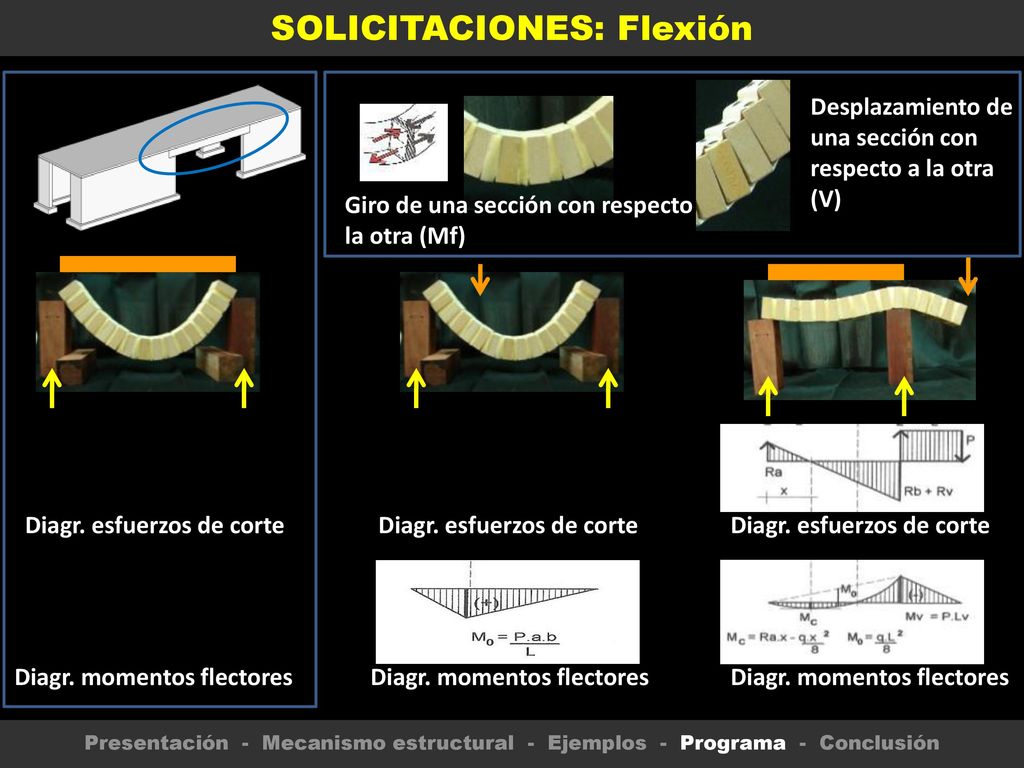

20 SOLICITACIONES: Flexión
Desplazamiento de una sección con respecto a la otra (V) Giro de una sección con respecto a la otra (Mf) Diagr. esfuerzos de corte Diagr. momentos flectores Diagr. esfuerzos de corte Diagr. momentos flectores Presentación - Mecanismo estructural - Ejemplos - Programa - Conclusión

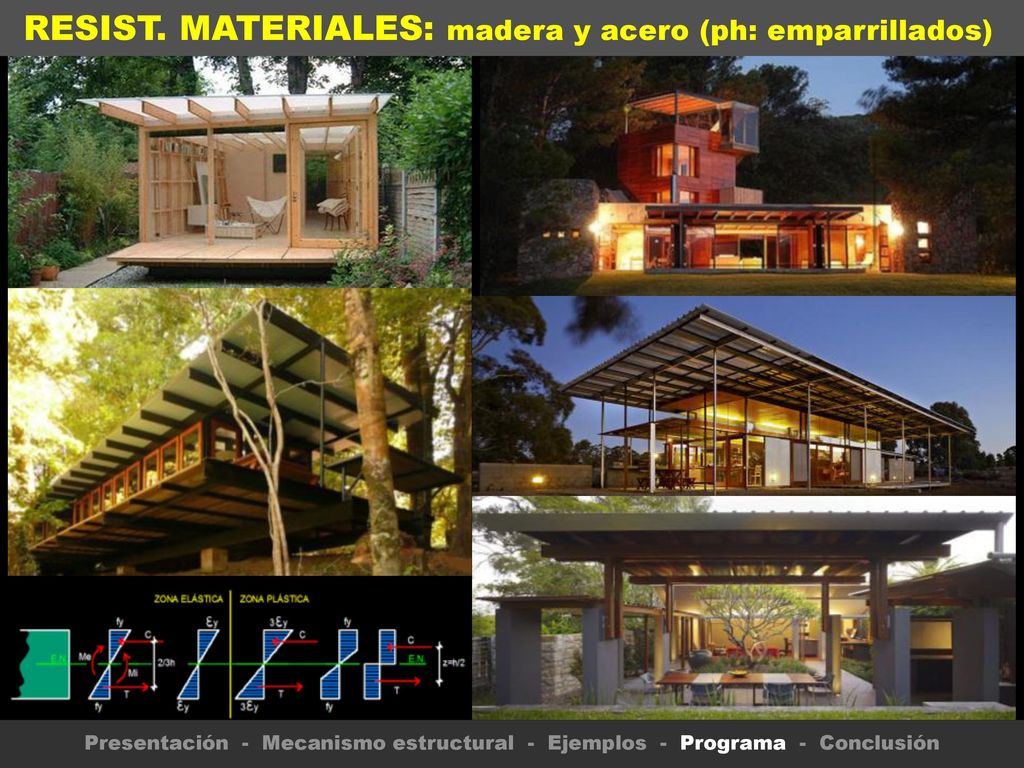

21 RESIST. MATERIALES: madera y acero (ph: emparrillados)
Presentación - Mecanismo estructural - Ejemplos - Programa - Conclusión

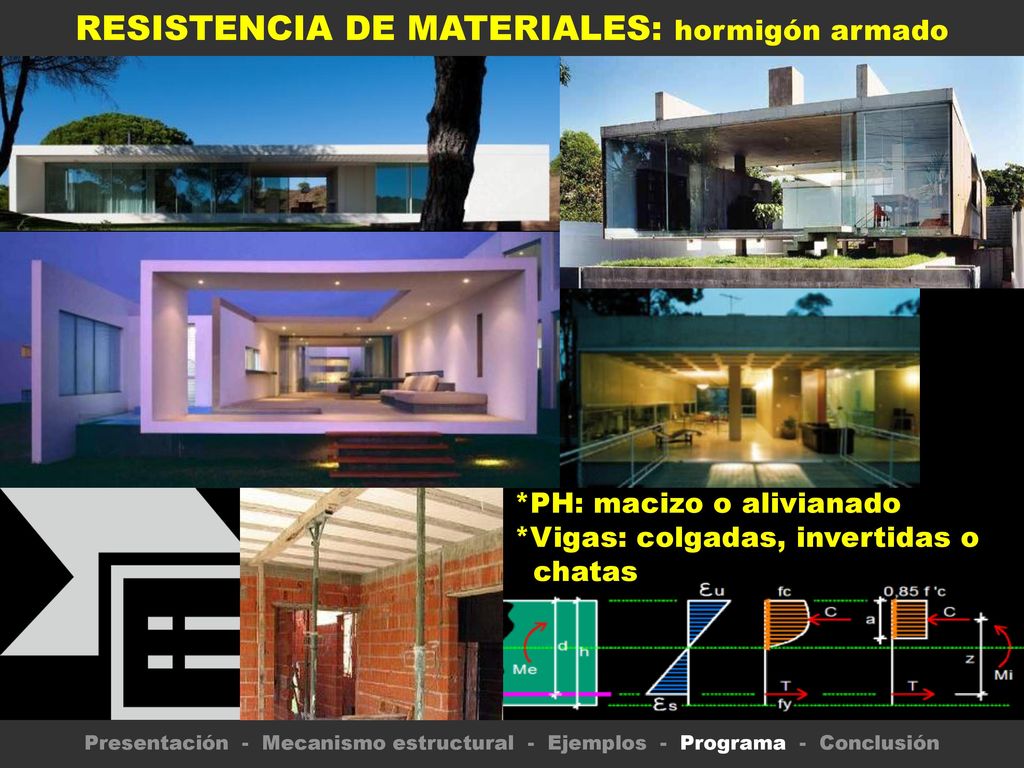

22 RESISTENCIA DE MATERIALES: hormigón armado
*PH: macizo o alivianado *Vigas: colgadas, invertidas o chatas Presentación - Mecanismo estructural - Ejemplos - Programa - Conclusión

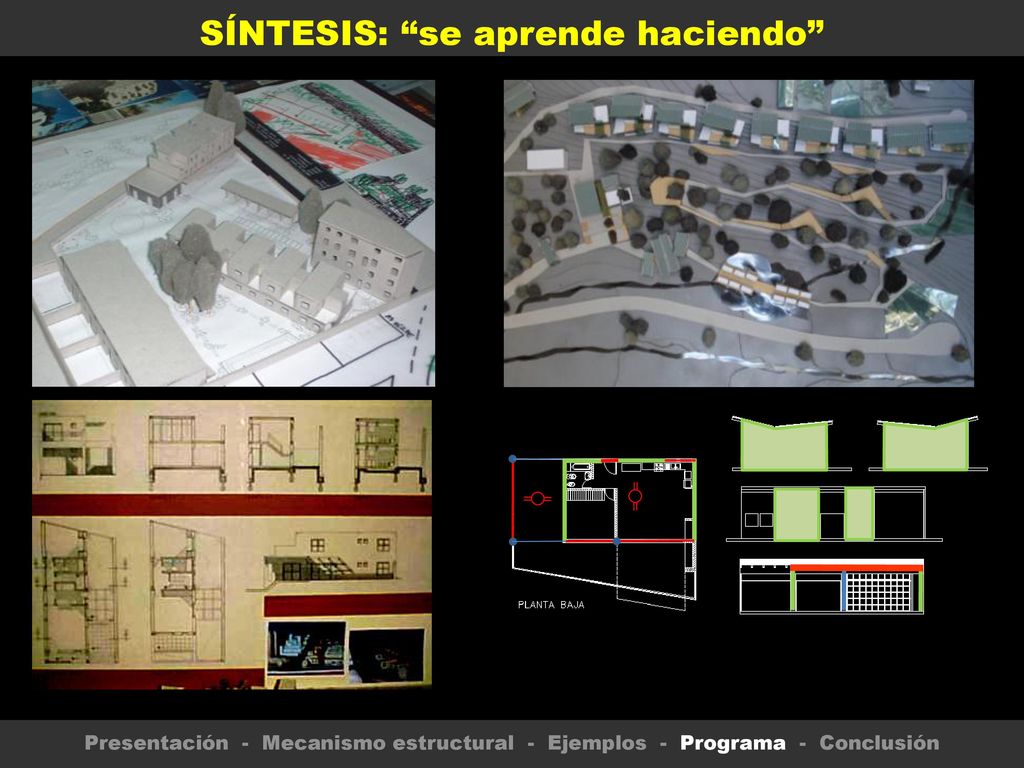

23 SÍNTESIS: “se aprende haciendo”
Presentación - Mecanismo estructural - Ejemplos - Programa - Conclusión

24 ARQUITECTURA + ESTRUCTURAS
PROCESO DE DISEÑO DEL OBJETO DE ARQUITECTURA PROCESO DE DISEÑO DE LA ESTRUCTURA RESISTENTE Croquis Diseño del mecanismo estr. (etapa creativa y cualitativa) Anteproyecto Predimensionado (métodos rápidos y sencillos) Proyecto Dimensionado (verificación cuantitativa) Las etapas no son imperiosamente sucesivas sino que interactúan entre sí y con las otras variables y premisas “En las etapas de diseño y predimensionado está la específica actividad del arquitecto y no puede ser sustituido por ningún otro profesional.” Arq. Moisset de Espanés Presentación - Mecanismo estructural - Ejemplos - Cronograma - Conclusión

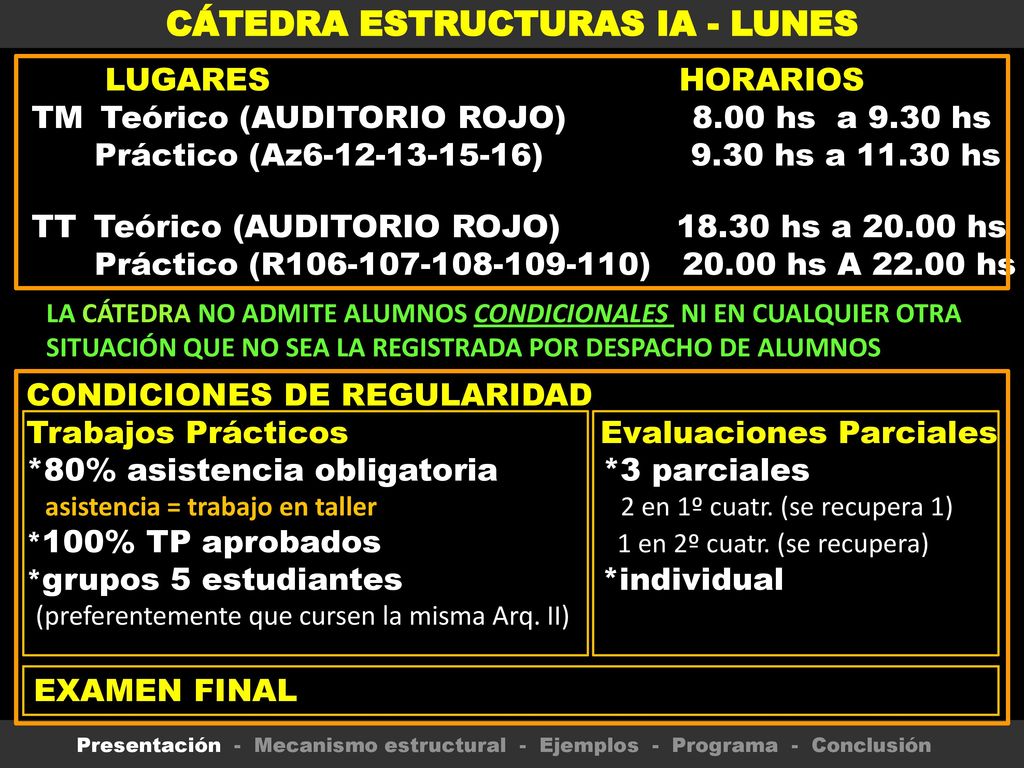

25 CÁTEDRA ESTRUCTURAS IA - LUNES
LUGARES HORARIOS TM Teórico (AUDITORIO ROJO) hs a 9.30 hs Práctico (Az ) hs a hs TT Teórico (AUDITORIO ROJO) hs a hs Práctico (R ) hs A hs LA CÁTEDRA NO ADMITE ALUMNOS CONDICIONALES NI EN CUALQUIER OTRA SITUACIÓN QUE NO SEA LA REGISTRADA POR DESPACHO DE ALUMNOS CONDICIONES DE REGULARIDAD Trabajos Prácticos Evaluaciones Parciales *80% asistencia obligatoria *3 parciales asistencia = trabajo en taller en 1º cuatr. (se recupera 1) *100% TP aprobados en 2º cuatr. (se recupera) *grupos 5 estudiantes *individual (preferentemente que cursen la misma Arq. II) EXAMEN FINAL Presentación - Mecanismo estructural - Ejemplos - Programa - Conclusión

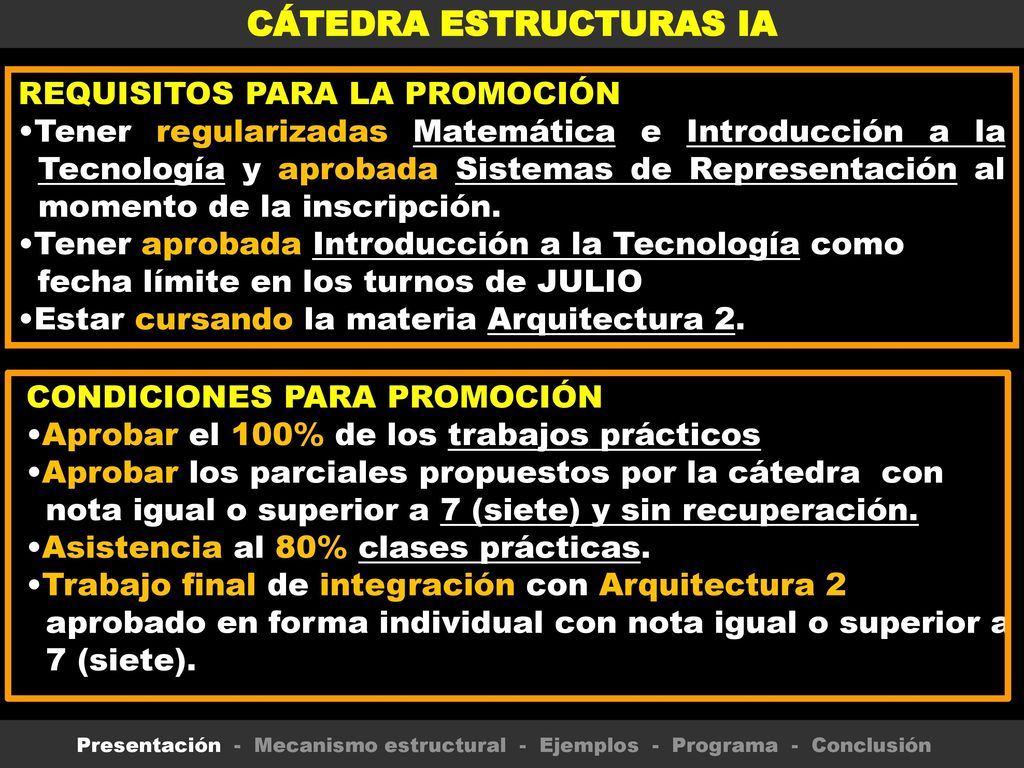

26 CÁTEDRA ESTRUCTURAS IA
REQUISITOS PARA LA PROMOCIÓN •Tener regularizadas Matemática e Introducción a la Tecnología y aprobada Sistemas de Representación al momento de la inscripción. •Tener aprobada Introducción a la Tecnología como fecha límite en los turnos de JULIO •Estar cursando la materia Arquitectura 2. CONDICIONES PARA PROMOCIÓN •Aprobar el 100% de los trabajos prácticos •Aprobar los parciales propuestos por la cátedra con nota igual o superior a 7 (siete) y sin recuperación. •Asistencia al 80% clases prácticas. •Trabajo final de integración con Arquitectura 2 aprobado en forma individual con nota igual o superior a 7 (siete). Presentación - Mecanismo estructural - Ejemplos - Programa - Conclusión

27 CÁTEDRA ESTRUCTURAS I A . LUNES 27 DE MARZO
GRUPOS DE 5 ESTUDIANTES, (PREFERENTEMENTE QUE CURSEN LA MISMA ARQUITECTURA II). EN EL PATIO DEL MÓDULO CORRESPONDIENTE SE LES ASIGNARÁ EL TALLER. EN TALLER SE MOSTRARÁ Y EXPLICARÁ EL MODELO QUE DEBEN TRAER PARA LA CLASE QUE VIENE. PLATAFORMA MOODLE PARA COMUNICACIÓN E INFORMACIÓN. (uncavim10.edu.unc.ar) PÁGINA FACEBOOK: Estructuras IA COMPRAR: LIBRO y SEPARATA TABLAS Y FÓRMULAS en “INGRESO” REGLAMENTO, PRESENTACIÓN TP, INSTRUCCIONES PARA ARMAR EL MODELO y CONSIGNAS TPN 1 fotocopiadora MÓDULO ROJO y “colgado” en MOODLE Presentación - Mecanismo estructural - Ejemplos - Programa - Conclusión
