GEOSFERA RIESGOS GEOLÓGICO.

Presentación del tema: "GEOSFERA RIESGOS GEOLÓGICO."— Transcripción de la presentación:

1 GEOSFERA RIESGOS GEOLÓGICO

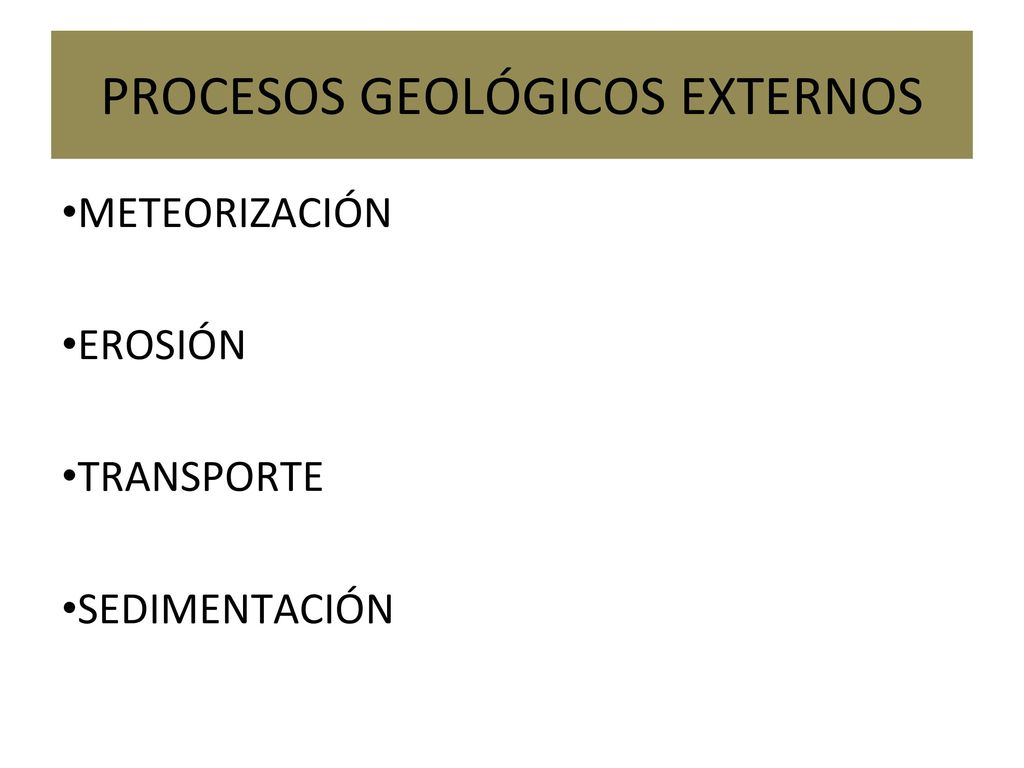

2 PROCESOS GEOLÓGICOS EXTERNOS
METEORIZACIÓN EROSIÓN TRANSPORTE SEDIMENTACIÓN

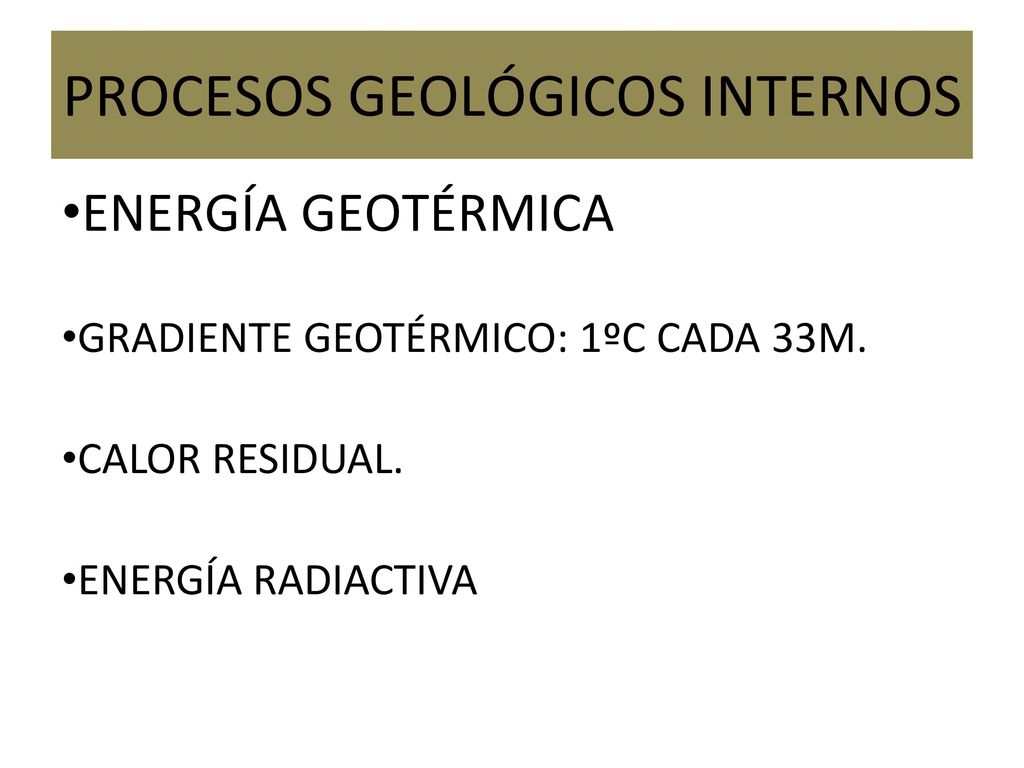

3 PROCESOS GEOLÓGICOS INTERNOS
ENERGÍA GEOTÉRMICA GRADIENTE GEOTÉRMICO: 1ºC CADA 33M. CALOR RESIDUAL. ENERGÍA RADIACTIVA

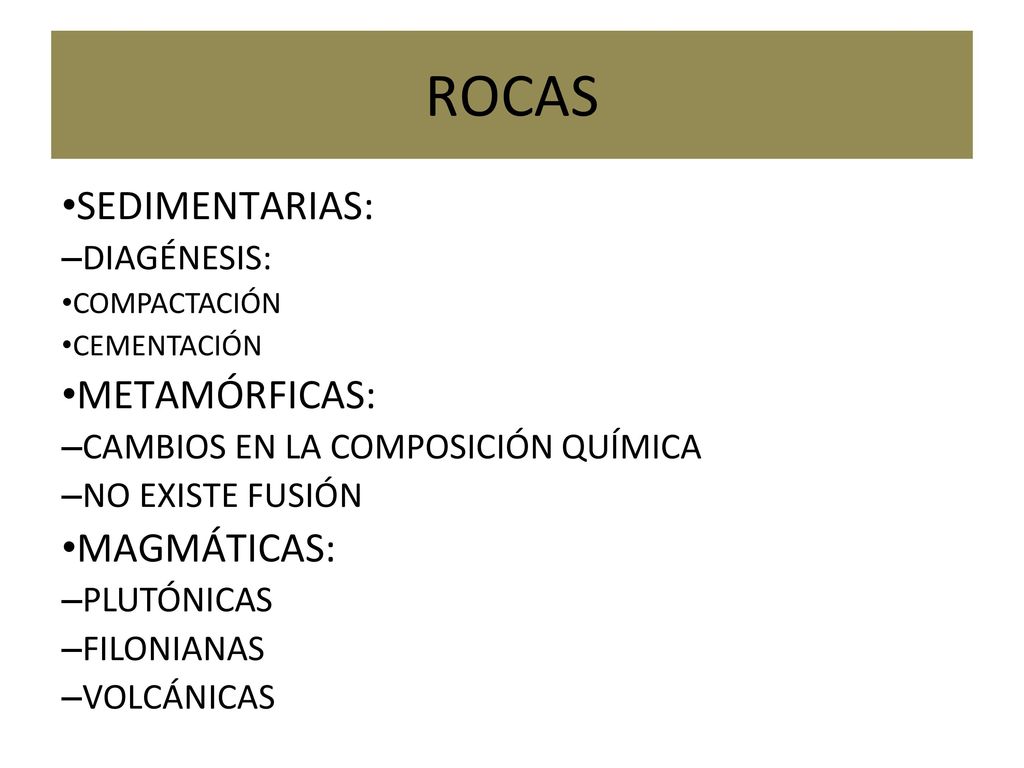

4 ROCAS SEDIMENTARIAS: METAMÓRFICAS: MAGMÁTICAS: DIAGÉNESIS:
COMPACTACIÓN CEMENTACIÓN METAMÓRFICAS: CAMBIOS EN LA COMPOSICIÓN QUÍMICA NO EXISTE FUSIÓN MAGMÁTICAS: PLUTÓNICAS FILONIANAS VOLCÁNICAS

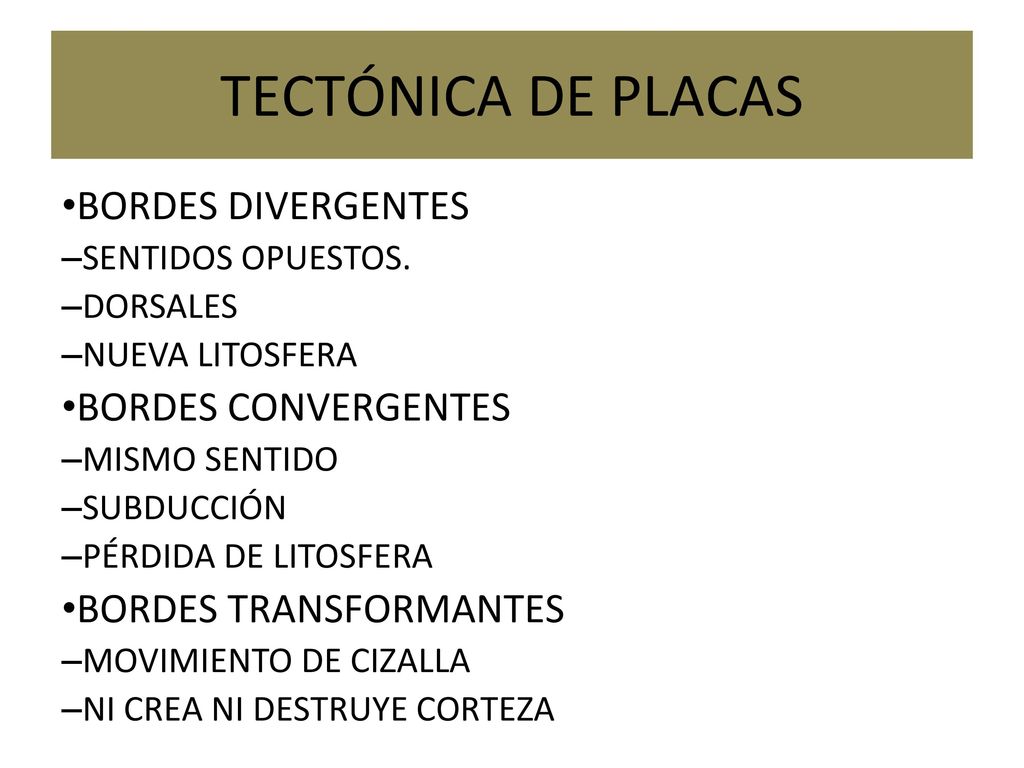

5 TECTÓNICA DE PLACAS BORDES DIVERGENTES BORDES CONVERGENTES
SENTIDOS OPUESTOS. DORSALES NUEVA LITOSFERA BORDES CONVERGENTES MISMO SENTIDO SUBDUCCIÓN PÉRDIDA DE LITOSFERA BORDES TRANSFORMANTES MOVIMIENTO DE CIZALLA NI CREA NI DESTRUYE CORTEZA

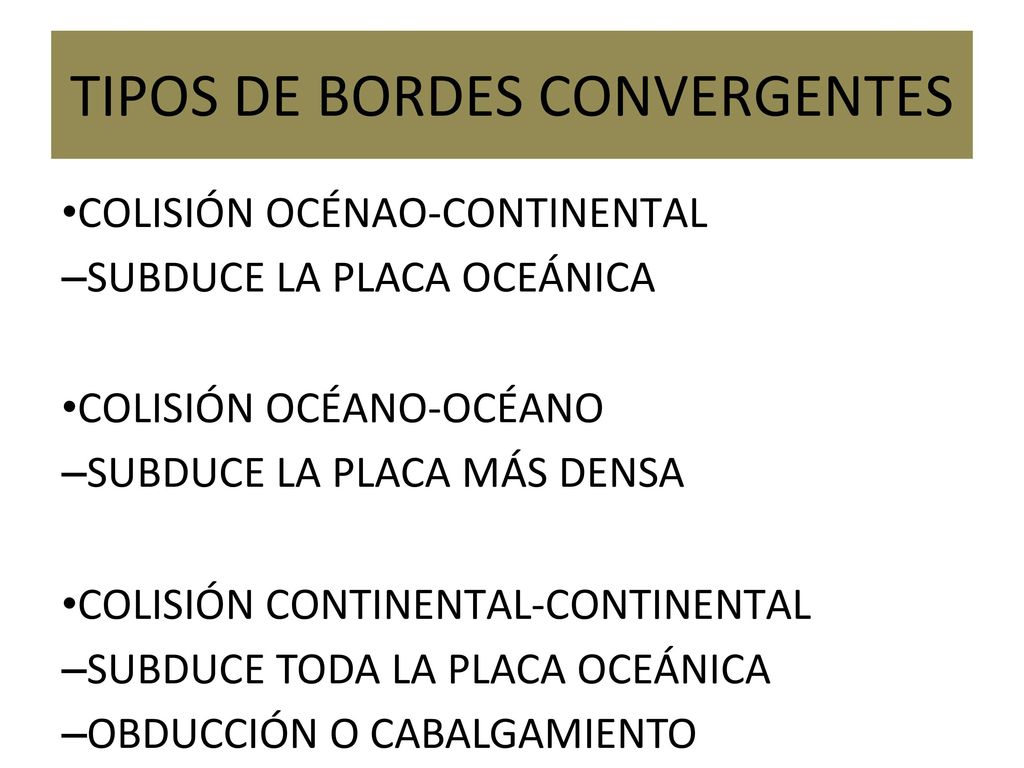

6 TIPOS DE BORDES CONVERGENTES
COLISIÓN OCÉNAO-CONTINENTAL SUBDUCE LA PLACA OCEÁNICA COLISIÓN OCÉANO-OCÉANO SUBDUCE LA PLACA MÁS DENSA COLISIÓN CONTINENTAL-CONTINENTAL SUBDUCE TODA LA PLACA OCEÁNICA OBDUCCIÓN O CABALGAMIENTO

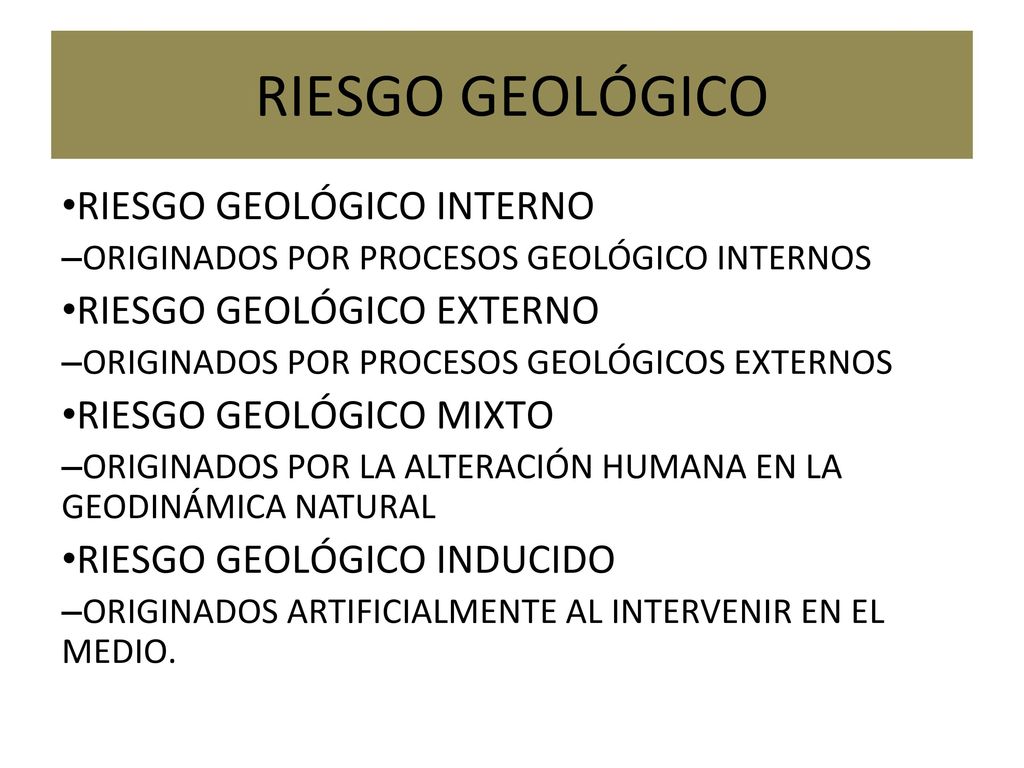

7 RIESGO GEOLÓGICO RIESGO GEOLÓGICO INTERNO RIESGO GEOLÓGICO EXTERNO
ORIGINADOS POR PROCESOS GEOLÓGICO INTERNOS RIESGO GEOLÓGICO EXTERNO ORIGINADOS POR PROCESOS GEOLÓGICOS EXTERNOS RIESGO GEOLÓGICO MIXTO ORIGINADOS POR LA ALTERACIÓN HUMANA EN LA GEODINÁMICA NATURAL RIESGO GEOLÓGICO INDUCIDO ORIGINADOS ARTIFICIALMENTE AL INTERVENIR EN EL MEDIO.

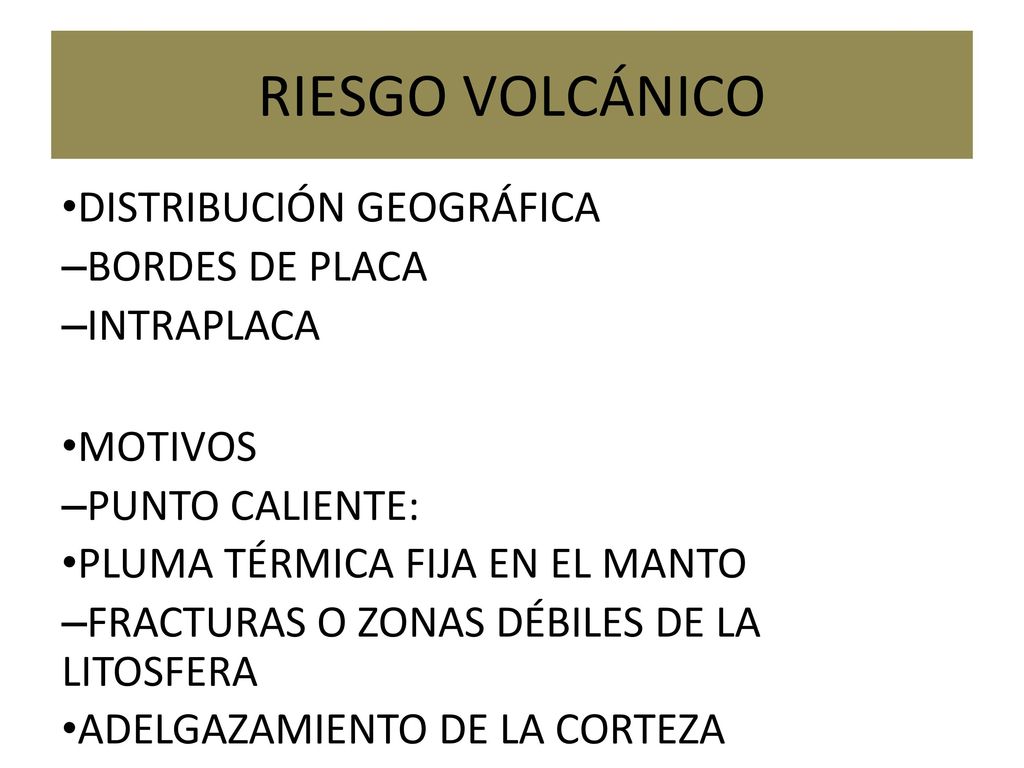

8 RIESGO VOLCÁNICO DISTRIBUCIÓN GEOGRÁFICA BORDES DE PLACA INTRAPLACA
MOTIVOS PUNTO CALIENTE: PLUMA TÉRMICA FIJA EN EL MANTO FRACTURAS O ZONAS DÉBILES DE LA LITOSFERA ADELGAZAMIENTO DE LA CORTEZA ASCENSO DE MAGMA

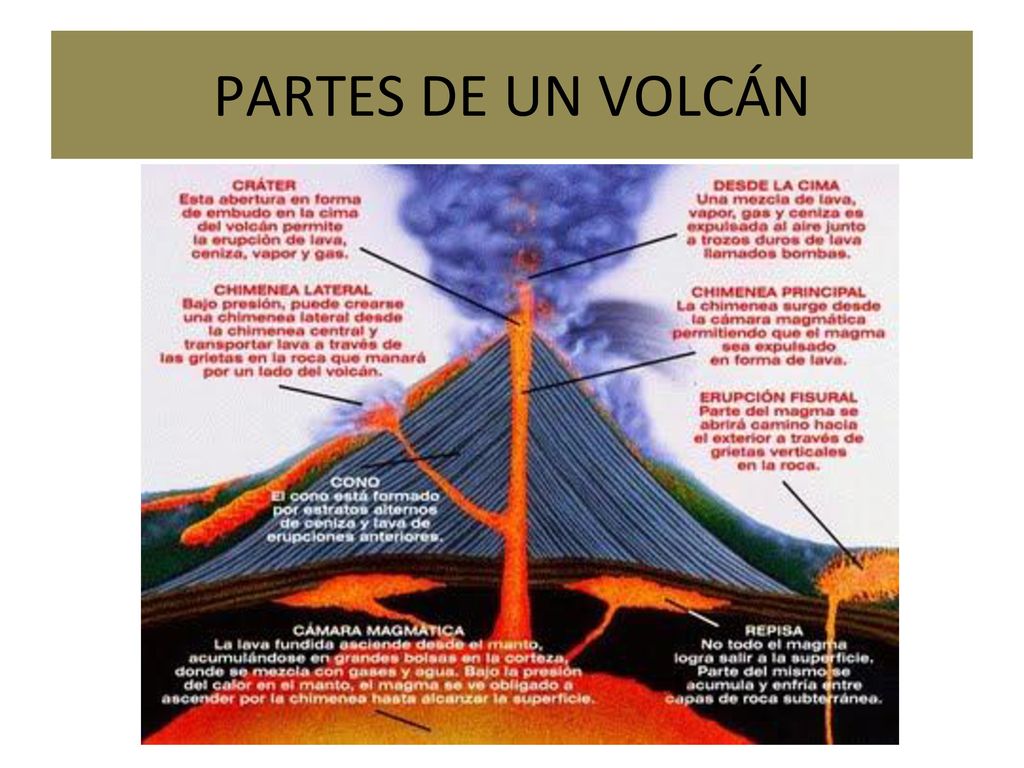

9 PARTES DE UN VOLCÁN

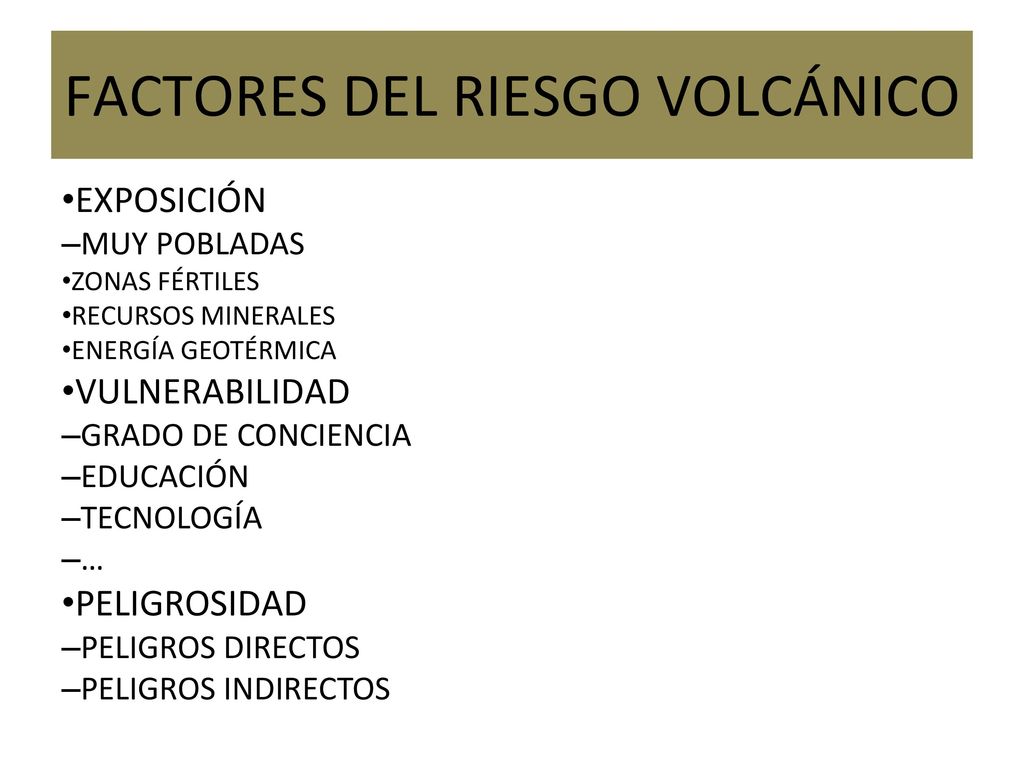

10 FACTORES DEL RIESGO VOLCÁNICO
EXPOSICIÓN MUY POBLADAS ZONAS FÉRTILES RECURSOS MINERALES ENERGÍA GEOTÉRMICA VULNERABILIDAD GRADO DE CONCIENCIA EDUCACIÓN TECNOLOGÍA … PELIGROSIDAD PELIGROS DIRECTOS PELIGROS INDIRECTOS

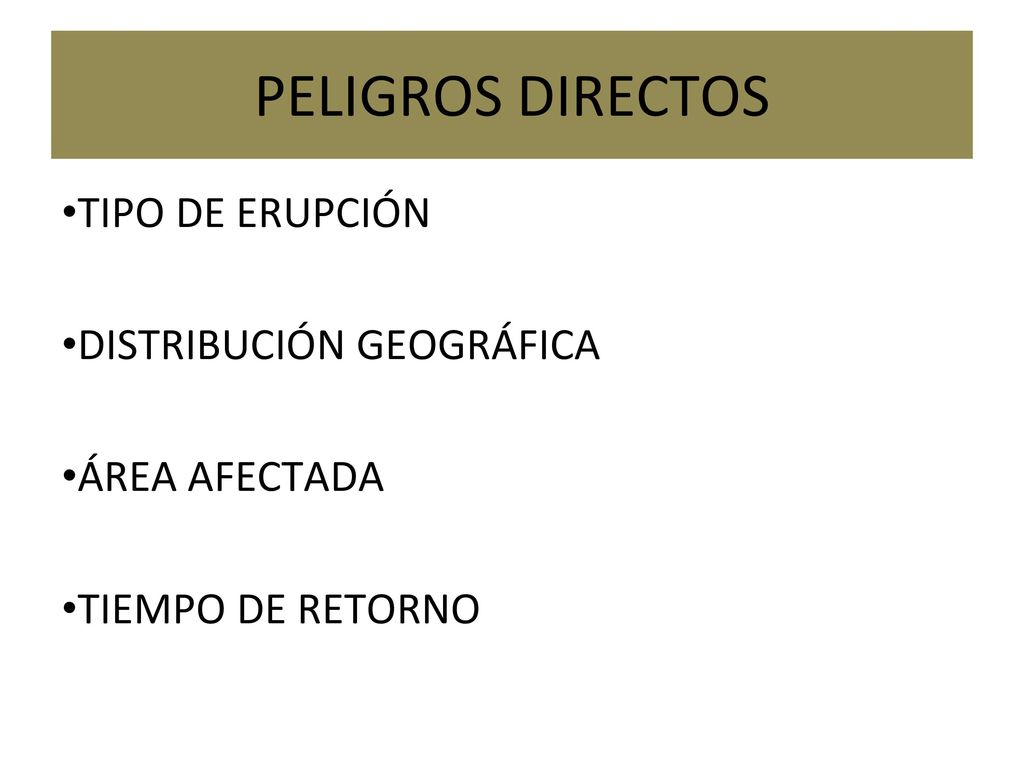

11 PELIGROS DIRECTOS TIPO DE ERUPCIÓN DISTRIBUCIÓN GEOGRÁFICA
ÁREA AFECTADA TIEMPO DE RETORNO

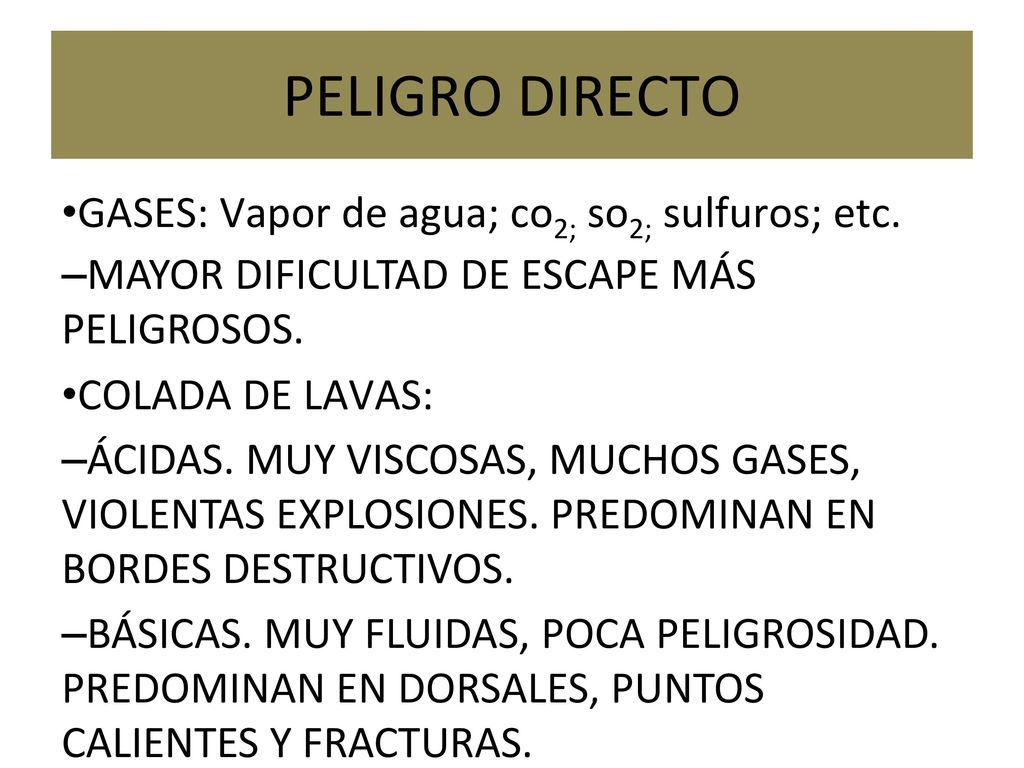

12 PELIGRO DIRECTO GASES: Vapor de agua; co2; so2; sulfuros; etc.
MAYOR DIFICULTAD DE ESCAPE MÁS PELIGROSOS. COLADA DE LAVAS: ÁCIDAS. MUY VISCOSAS, MUCHOS GASES, VIOLENTAS EXPLOSIONES. PREDOMINAN EN BORDES DESTRUCTIVOS. BÁSICAS. MUY FLUIDAS, POCA PELIGROSIDAD. PREDOMINAN EN DORSALES, PUNTOS CALIENTES Y FRACTURAS. LAVAS ALMOHADILLADAS O PILLOW-LAVAS: ERUPCIONES SUBMARINAS, MUY ALTA FLUIDEZ.

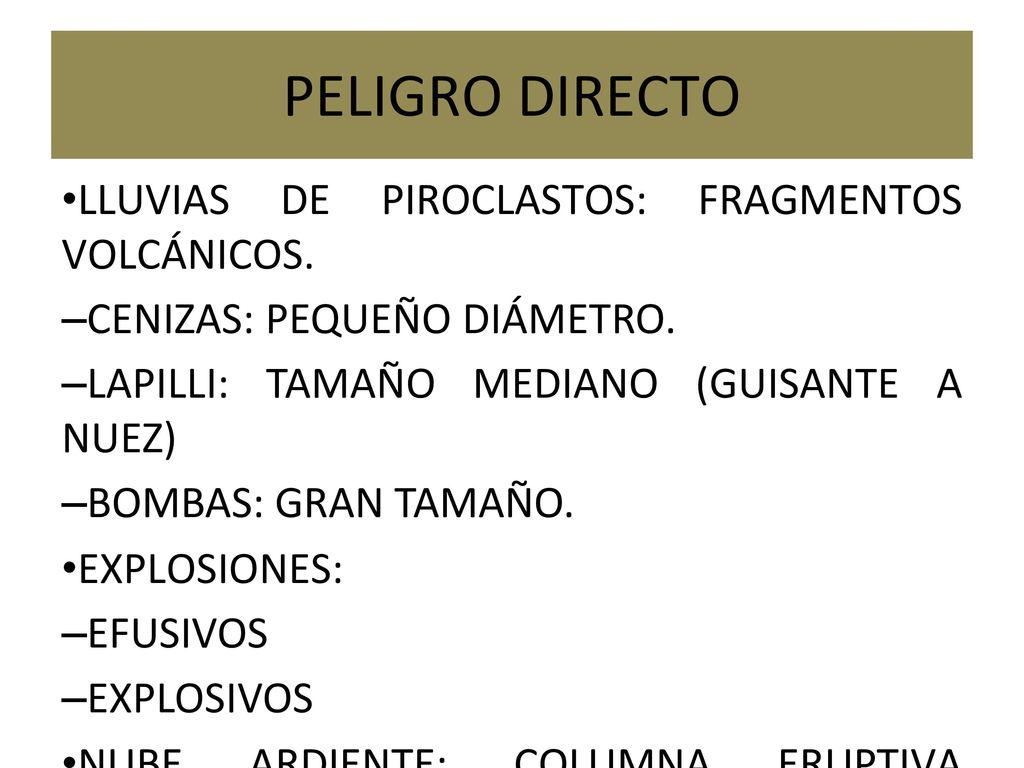

13 PELIGRO DIRECTO LLUVIAS DE PIROCLASTOS: FRAGMENTOS VOLCÁNICOS.
CENIZAS: PEQUEÑO DIÁMETRO. LAPILLI: TAMAÑO MEDIANO (GUISANTE A NUEZ) BOMBAS: GRAN TAMAÑO. EXPLOSIONES: EFUSIVOS EXPLOSIVOS NUBE ARDIENTE: COLUMNA ERUPTIVA DESCIENDE RÁPIDAMENTE POR LA LADERA

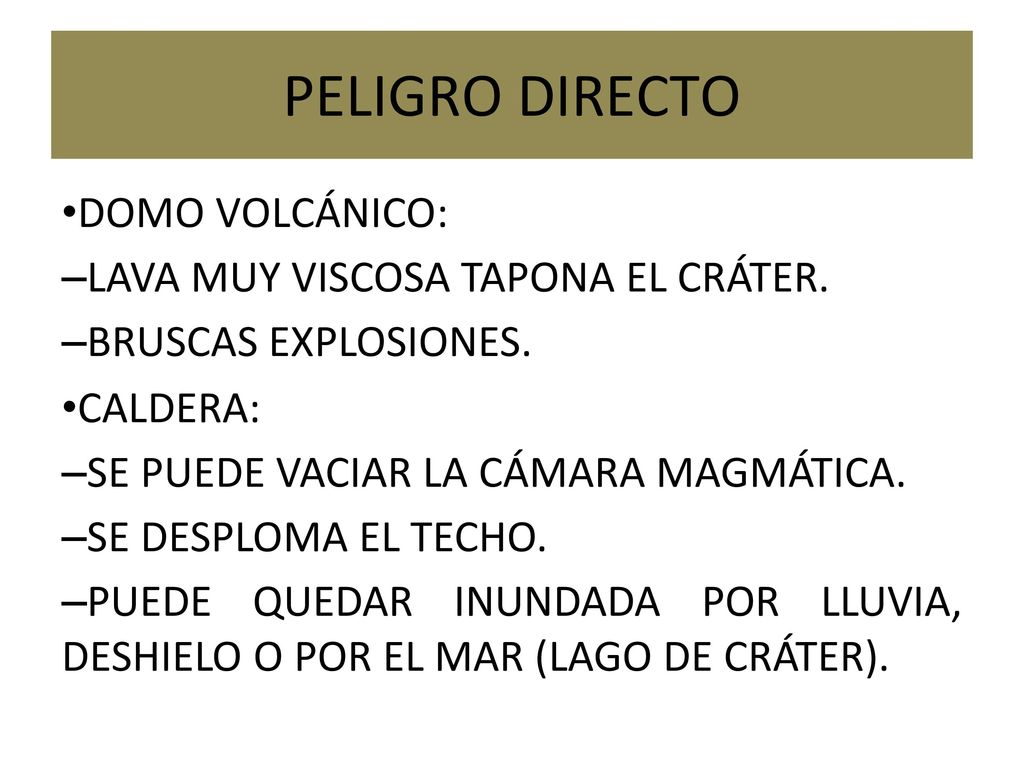

14 PELIGRO DIRECTO DOMO VOLCÁNICO: LAVA MUY VISCOSA TAPONA EL CRÁTER.
BRUSCAS EXPLOSIONES. CALDERA: SE PUEDE VACIAR LA CÁMARA MAGMÁTICA. SE DESPLOMA EL TECHO. PUEDE QUEDAR INUNDADA POR LLUVIA, DESHIELO O POR EL MAR (LAGO DE CRÁTER).

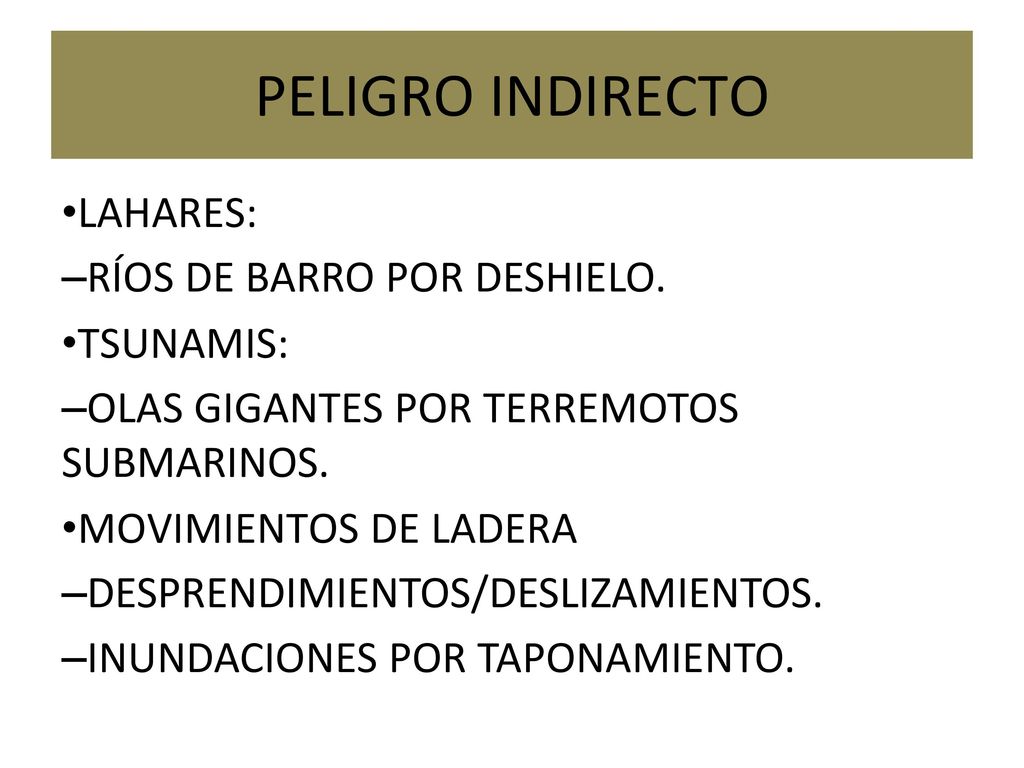

15 PELIGRO INDIRECTO LAHARES: RÍOS DE BARRO POR DESHIELO. TSUNAMIS:
OLAS GIGANTES POR TERREMOTOS SUBMARINOS. MOVIMIENTOS DE LADERA DESPRENDIMIENTOS/DESLIZAMIENTOS. INUNDACIONES POR TAPONAMIENTO.

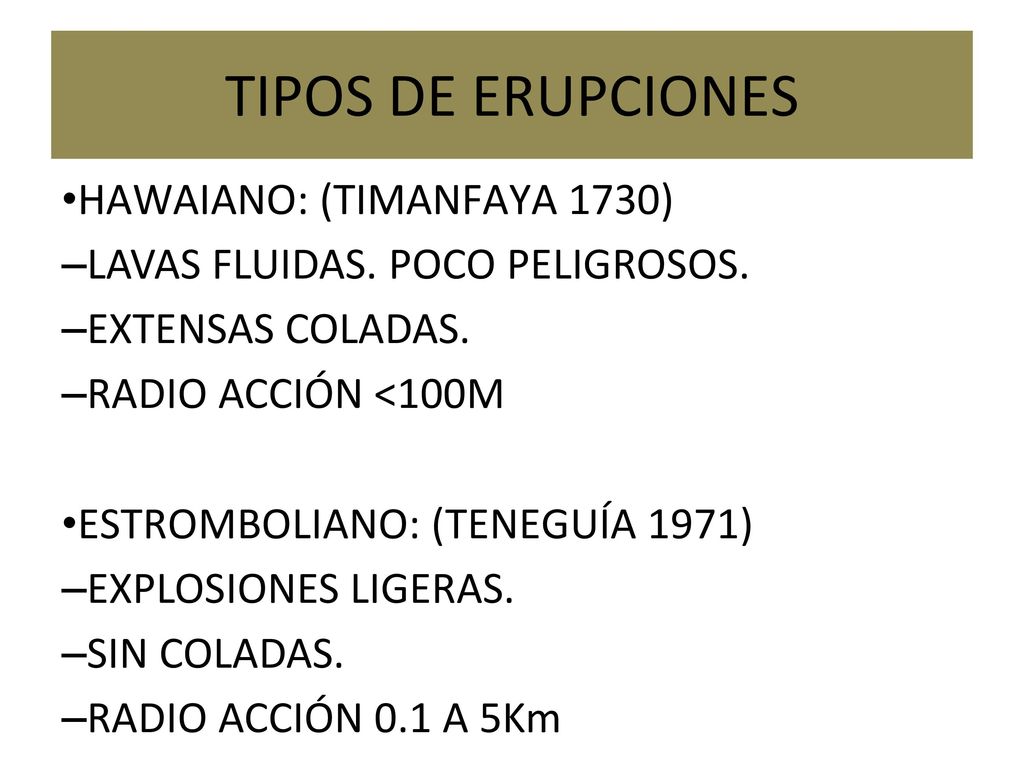

16 TIPOS DE ERUPCIONES HAWAIANO: (TIMANFAYA 1730)
LAVAS FLUIDAS. POCO PELIGROSOS. EXTENSAS COLADAS. RADIO ACCIÓN <100M ESTROMBOLIANO: (TENEGUÍA 1971) EXPLOSIONES LIGERAS. SIN COLADAS. RADIO ACCIÓN 0.1 A 5Km

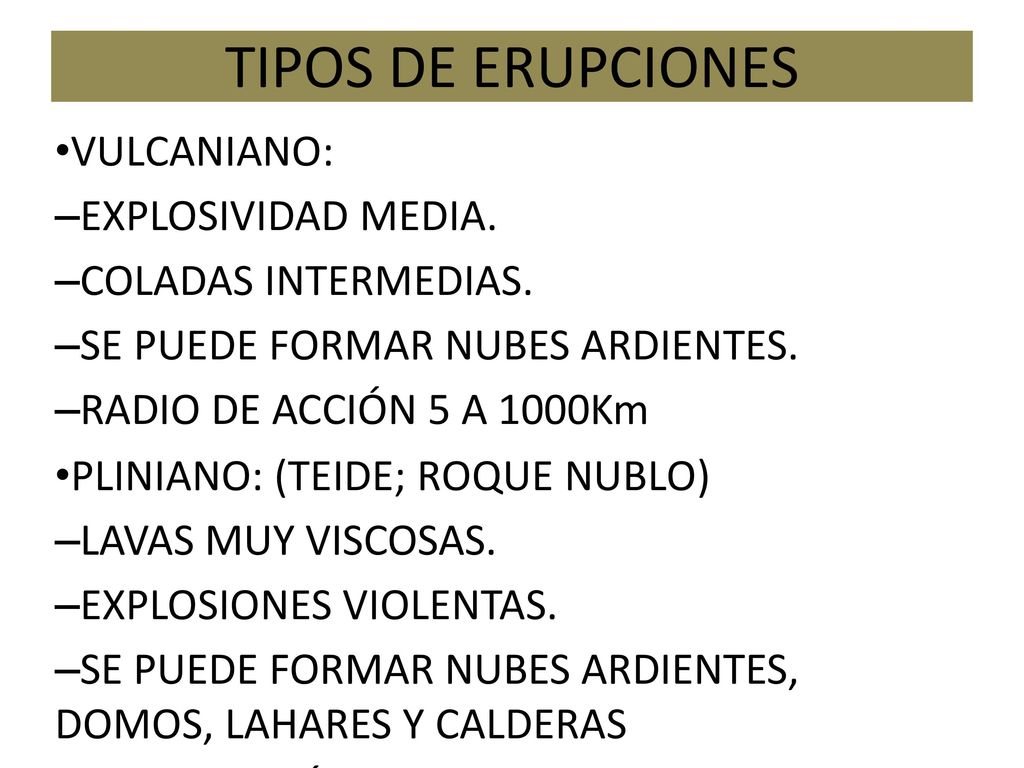

17 TIPOS DE ERUPCIONES VULCANIANO: EXPLOSIVIDAD MEDIA.
COLADAS INTERMEDIAS. SE PUEDE FORMAR NUBES ARDIENTES. RADIO DE ACCIÓN 5 A 1000Km PLINIANO: (TEIDE; ROQUE NUBLO) LAVAS MUY VISCOSAS. EXPLOSIONES VIOLENTAS. SE PUEDE FORMAR NUBES ARDIENTES, DOMOS, LAHARES Y CALDERAS RADIO ACCIÓN >1000Km

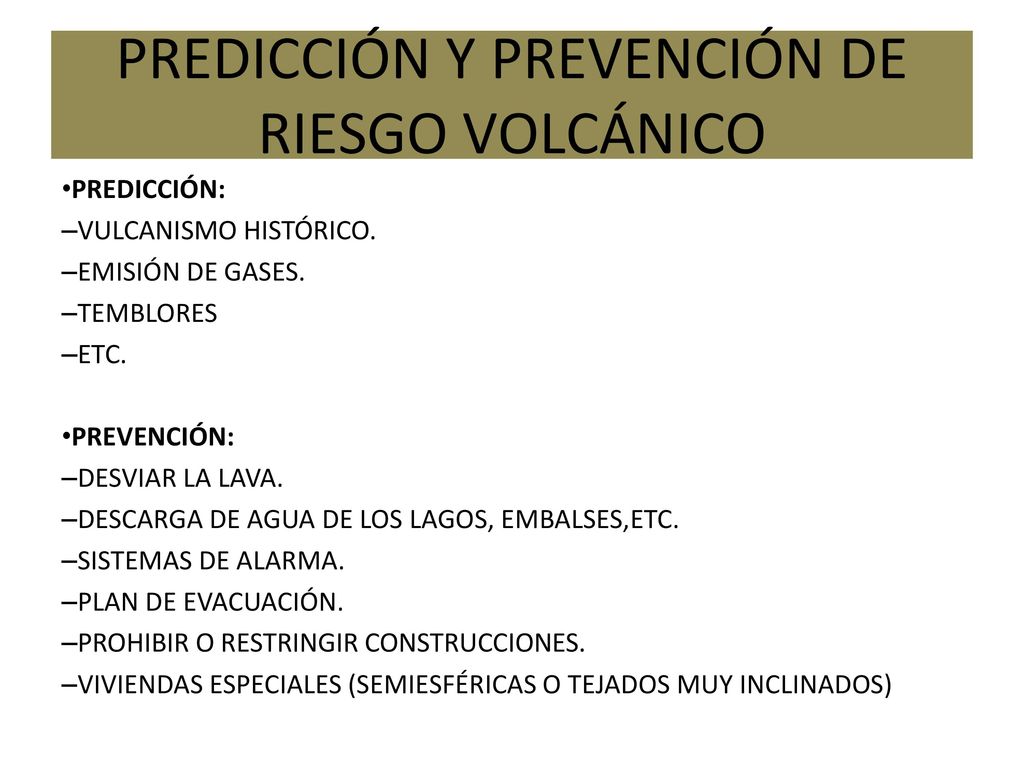

18 PREDICCIÓN Y PREVENCIÓN DE RIESGO VOLCÁNICO
VULCANISMO HISTÓRICO. EMISIÓN DE GASES. TEMBLORES ETC. PREVENCIÓN: DESVIAR LA LAVA. DESCARGA DE AGUA DE LOS LAGOS, EMBALSES,ETC. SISTEMAS DE ALARMA. PLAN DE EVACUACIÓN. PROHIBIR O RESTRINGIR CONSTRUCCIONES. VIVIENDAS ESPECIALES (SEMIESFÉRICAS O TEJADOS MUY INCLINADOS)

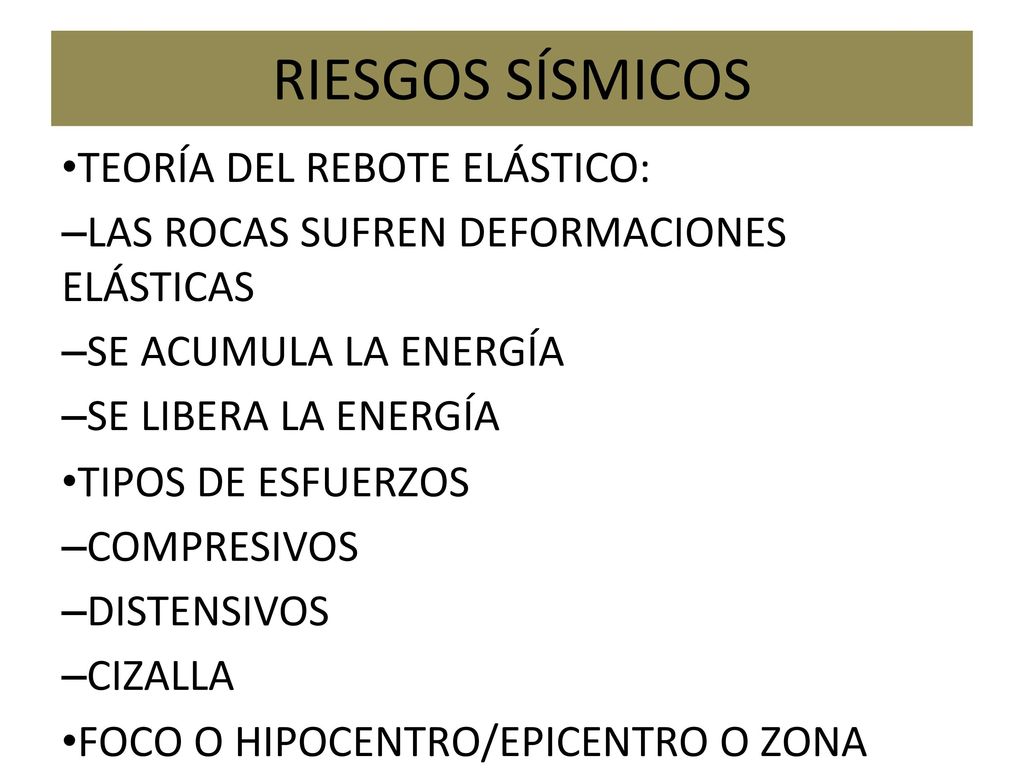

19 RIESGOS SÍSMICOS TEORÍA DEL REBOTE ELÁSTICO:
LAS ROCAS SUFREN DEFORMACIONES ELÁSTICAS SE ACUMULA LA ENERGÍA SE LIBERA LA ENERGÍA TIPOS DE ESFUERZOS COMPRESIVOS DISTENSIVOS CIZALLA FOCO O HIPOCENTRO/EPICENTRO O ZONA SUPERFICIAL

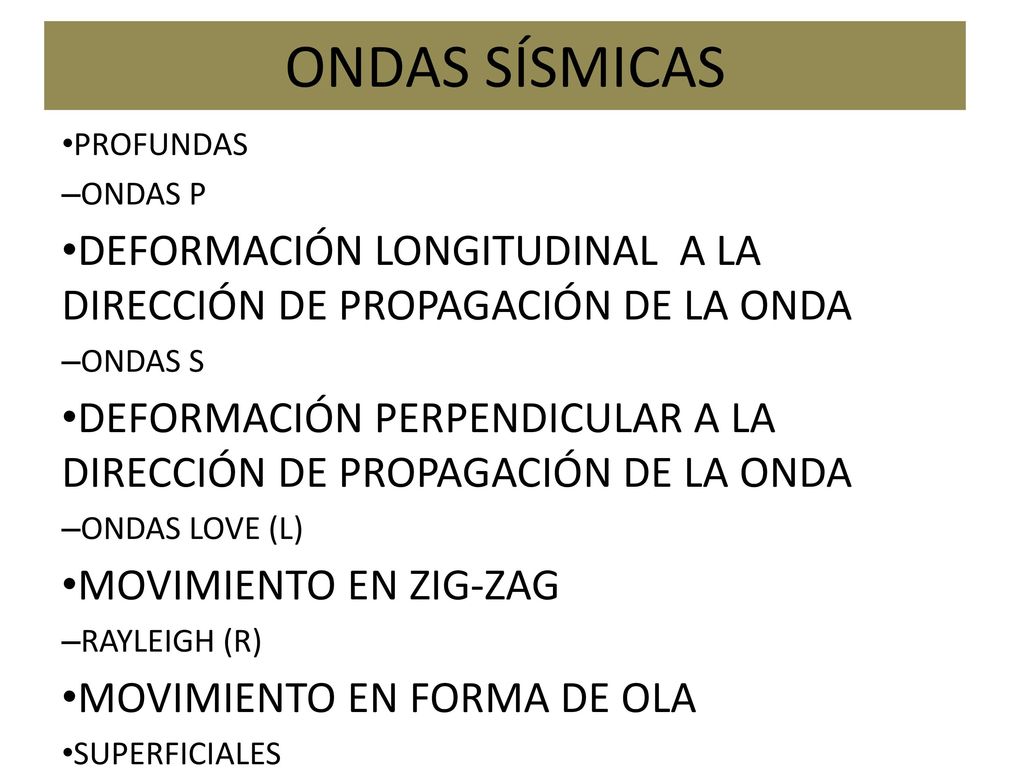

20 ONDAS SÍSMICAS PROFUNDAS ONDAS P DEFORMACIÓN LONGITUDINAL A LA DIRECCIÓN DE PROPAGACIÓN DE LA ONDA ONDAS S DEFORMACIÓN PERPENDICULAR A LA DIRECCIÓN DE PROPAGACIÓN DE LA ONDA ONDAS LOVE (L) MOVIMIENTO EN ZIG-ZAG RAYLEIGH (R) MOVIMIENTO EN FORMA DE OLA SUPERFICIALES CAUSAN LOS DAÑOS

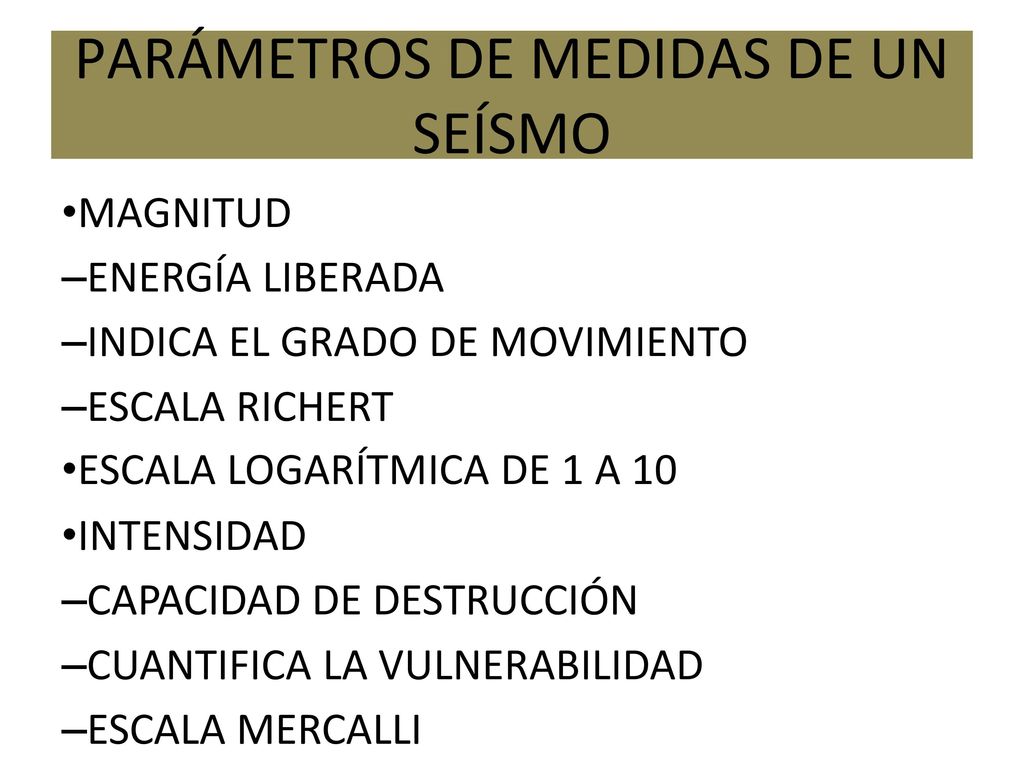

21 PARÁMETROS DE MEDIDAS DE UN SEÍSMO
MAGNITUD ENERGÍA LIBERADA INDICA EL GRADO DE MOVIMIENTO ESCALA RICHERT ESCALA LOGARÍTMICA DE 1 A 10 INTENSIDAD CAPACIDAD DE DESTRUCCIÓN CUANTIFICA LA VULNERABILIDAD ESCALA MERCALLI GRADOS I a XII

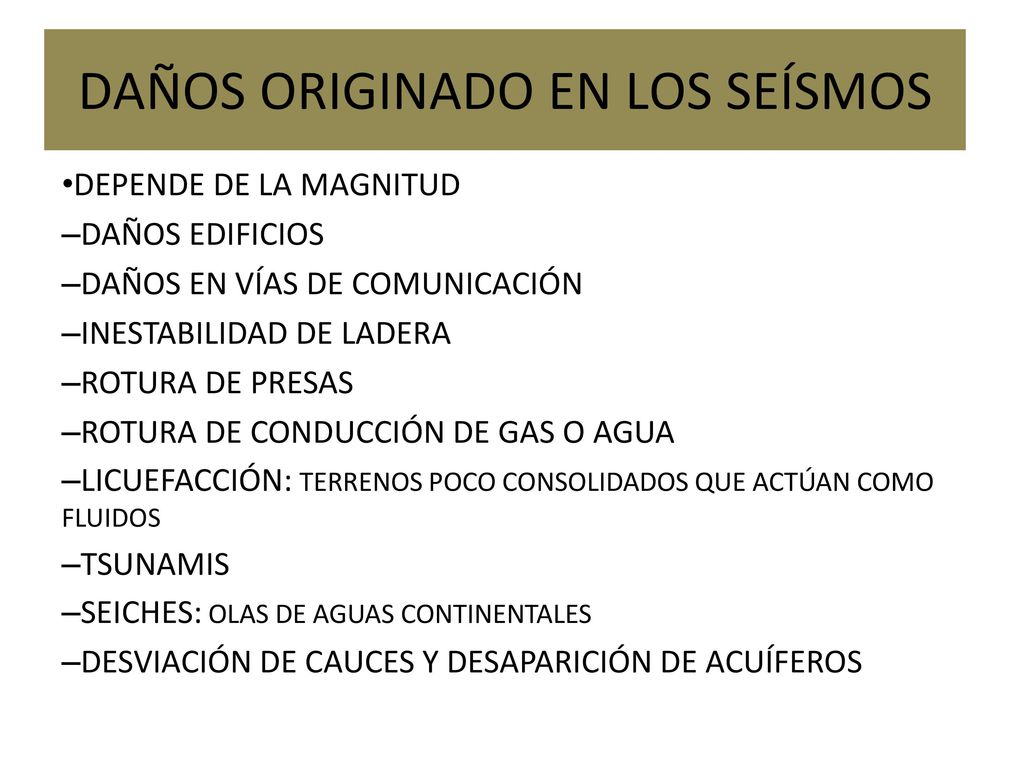

22 DAÑOS ORIGINADO EN LOS SEÍSMOS
DEPENDE DE LA MAGNITUD DAÑOS EDIFICIOS DAÑOS EN VÍAS DE COMUNICACIÓN INESTABILIDAD DE LADERA ROTURA DE PRESAS ROTURA DE CONDUCCIÓN DE GAS O AGUA LICUEFACCIÓN: TERRENOS POCO CONSOLIDADOS QUE ACTÚAN COMO FLUIDOS TSUNAMIS SEICHES: OLAS DE AGUAS CONTINENTALES DESVIACIÓN DE CAUCES Y DESAPARICIÓN DE ACUÍFEROS

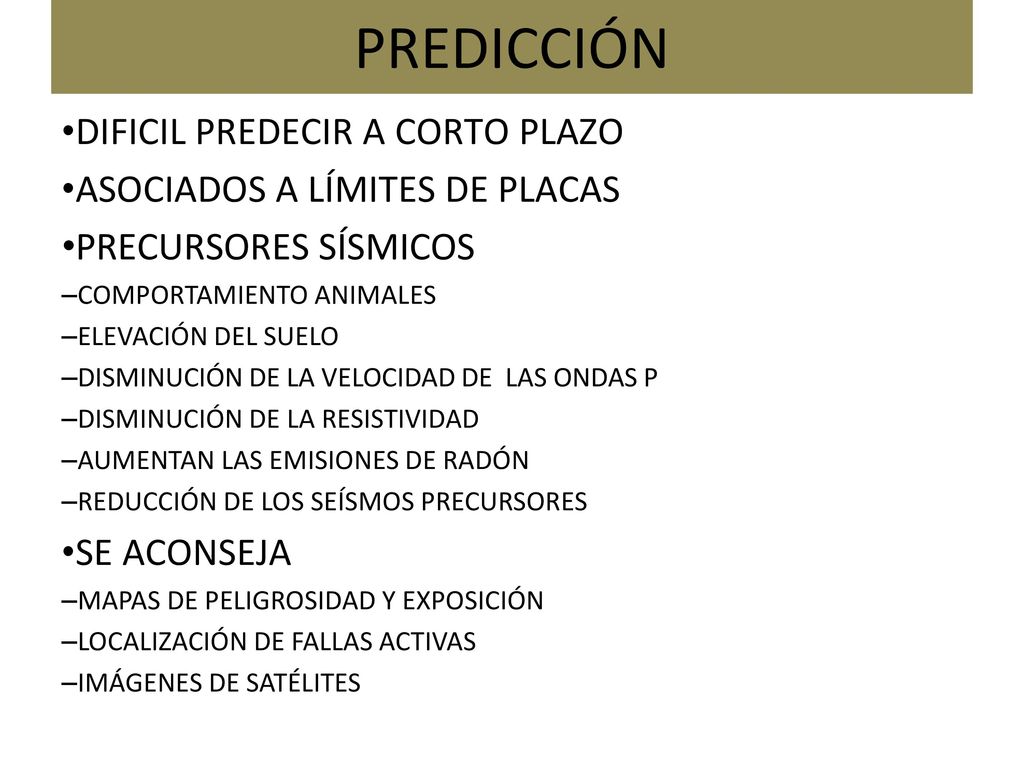

23 PREDICCIÓN DIFICIL PREDECIR A CORTO PLAZO
ASOCIADOS A LÍMITES DE PLACAS PRECURSORES SÍSMICOS COMPORTAMIENTO ANIMALES ELEVACIÓN DEL SUELO DISMINUCIÓN DE LA VELOCIDAD DE LAS ONDAS P DISMINUCIÓN DE LA RESISTIVIDAD AUMENTAN LAS EMISIONES DE RADÓN REDUCCIÓN DE LOS SEÍSMOS PRECURSORES SE ACONSEJA MAPAS DE PELIGROSIDAD Y EXPOSICIÓN LOCALIZACIÓN DE FALLAS ACTIVAS IMÁGENES DE SATÉLITES

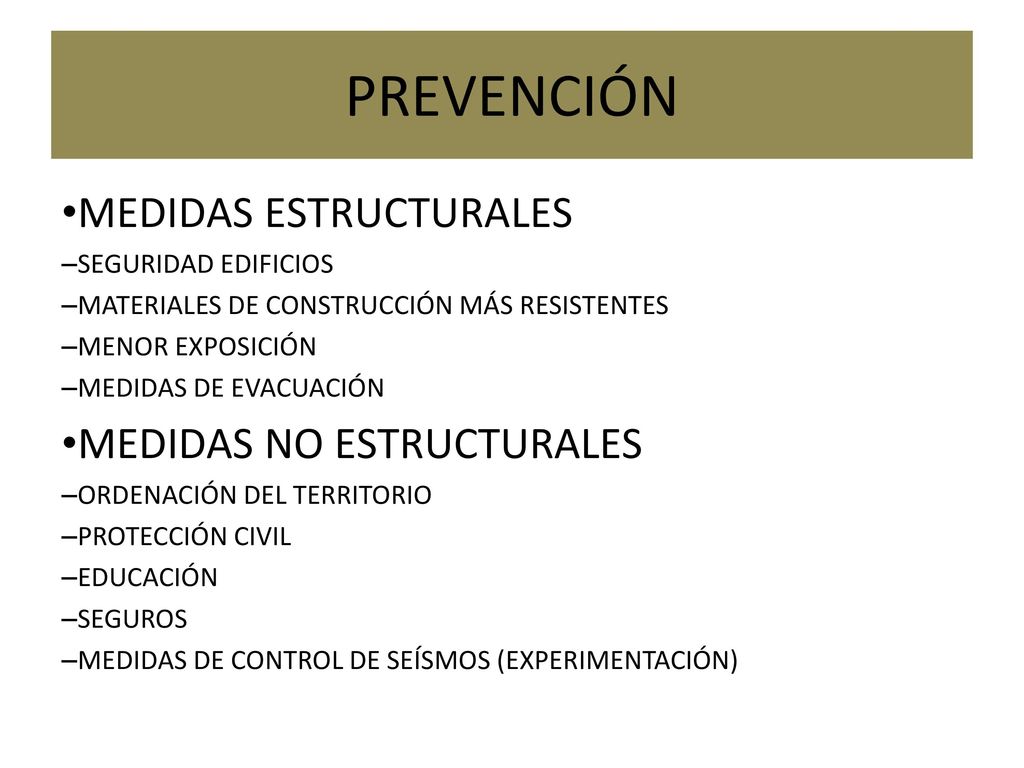

24 PREVENCIÓN MEDIDAS ESTRUCTURALES MEDIDAS NO ESTRUCTURALES
SEGURIDAD EDIFICIOS MATERIALES DE CONSTRUCCIÓN MÁS RESISTENTES MENOR EXPOSICIÓN MEDIDAS DE EVACUACIÓN MEDIDAS NO ESTRUCTURALES ORDENACIÓN DEL TERRITORIO PROTECCIÓN CIVIL EDUCACIÓN SEGUROS MEDIDAS DE CONTROL DE SEÍSMOS (EXPERIMENTACIÓN)

25 MOVIMIENTOS DE LADERA DESPLAZAMIENTO A FAVOR DE LA GRAVEDAD NATURALES
INDUCIDOS FACTORES CONDICIONANTES: PROPICIAN EL MOVIMIENTO DESENCADENANTES: PROVOCAN EL INICIO DEL MOVIMIENTO

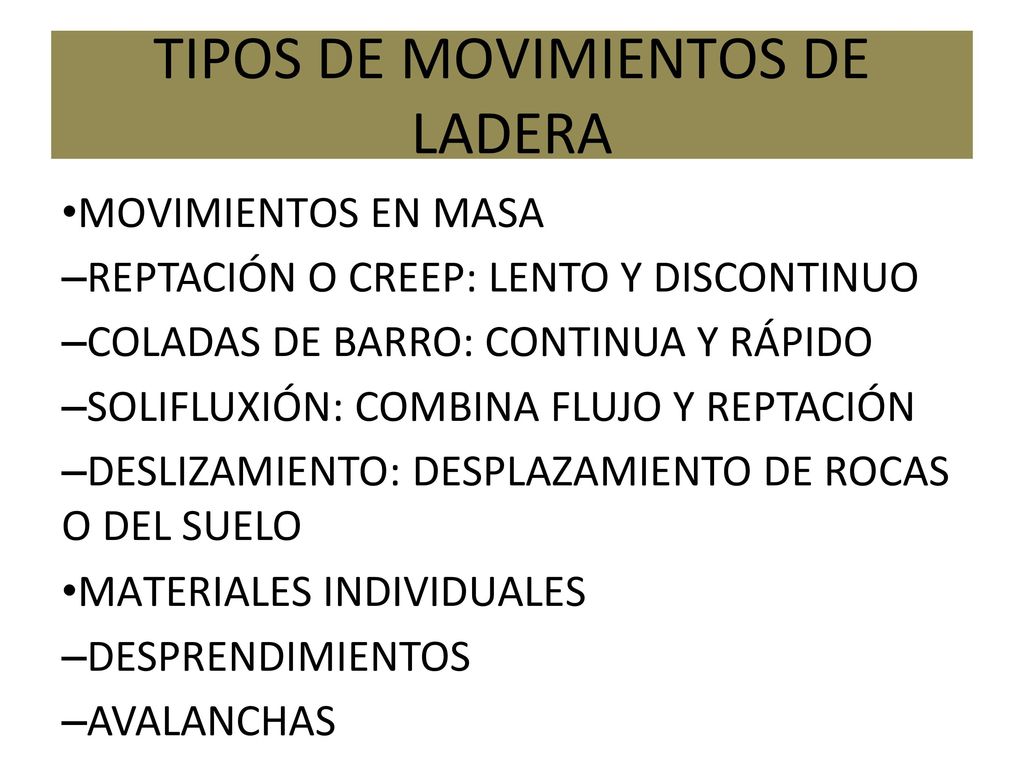

26 TIPOS DE MOVIMIENTOS DE LADERA
MOVIMIENTOS EN MASA REPTACIÓN O CREEP: LENTO Y DISCONTINUO COLADAS DE BARRO: CONTINUA Y RÁPIDO SOLIFLUXIÓN: COMBINA FLUJO Y REPTACIÓN DESLIZAMIENTO: DESPLAZAMIENTO DE ROCAS O DEL SUELO MATERIALES INDIVIDUALES DESPRENDIMIENTOS AVALANCHAS

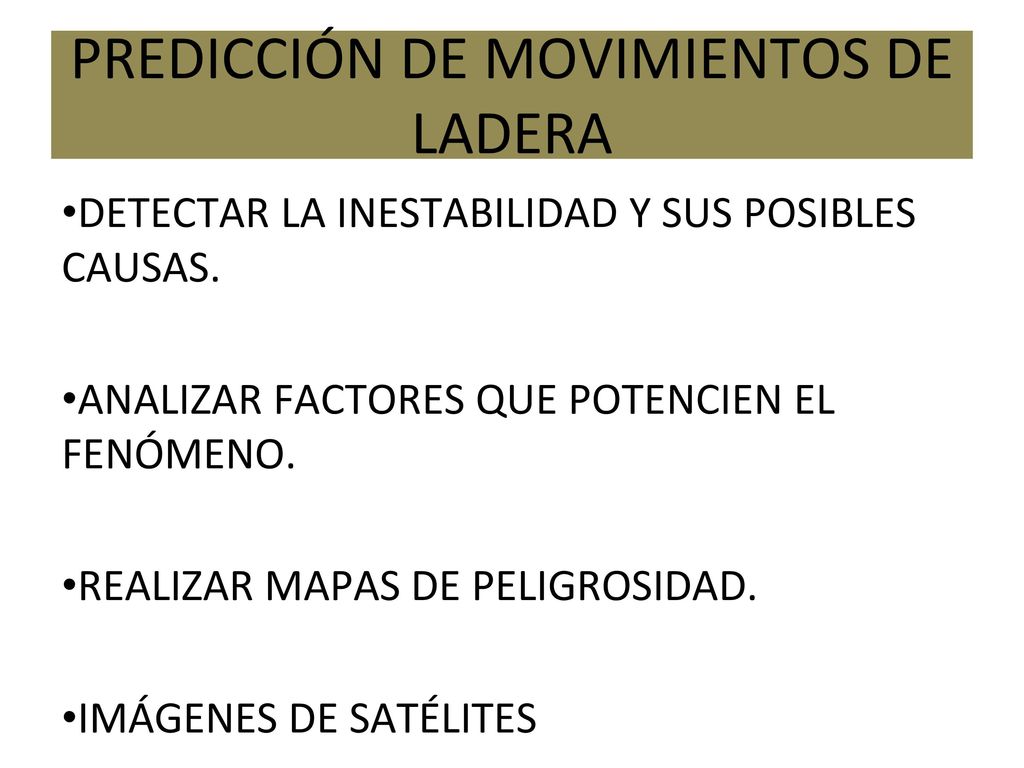

27 PREDICCIÓN DE MOVIMIENTOS DE LADERA
DETECTAR LA INESTABILIDAD Y SUS POSIBLES CAUSAS. ANALIZAR FACTORES QUE POTENCIEN EL FENÓMENO. REALIZAR MAPAS DE PELIGROSIDAD. IMÁGENES DE SATÉLITES

28 MEDIDAS CORRECTORA DE LOS MOVIMIENTOS DE LADERA
MODIFICAR EL TALUD RELLENANDO EL PIE O REBAJANDO LA PENDIENTE. CONSTRUIR DRENAJES (CUNETAS; POZOS; GALERÍAS DE DESCARGA Y ZANJAS) MASA VEGETAL PARA DISMINUIR LA EROSIÓN. MEDIDAS DE CONTENCIÓN (CONTRAFUERTES; REDES; MALLAS; ANCLAJES; PILOTES) AUMENTAR LA RESISTENCIA DEL TALUD (ANCLAJES, SUSTANCIAS QUE AUMENTEN LA COHESIÓN)

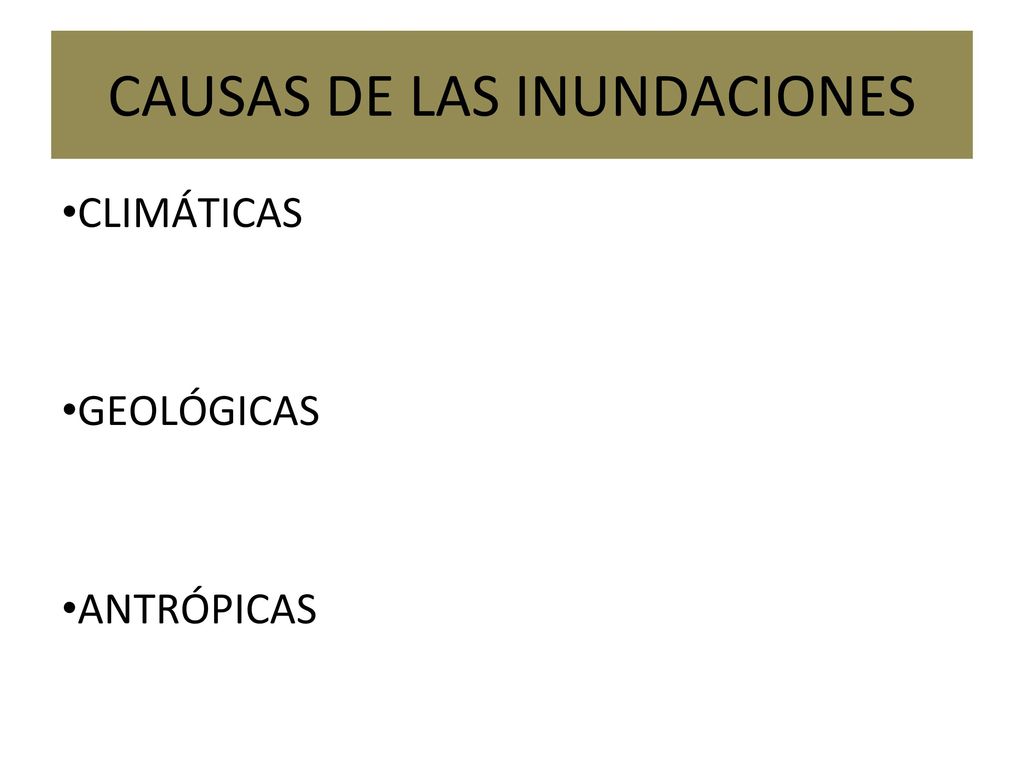

29 CAUSAS DE LAS INUNDACIONES
CLIMÁTICAS GEOLÓGICAS ANTRÓPICAS

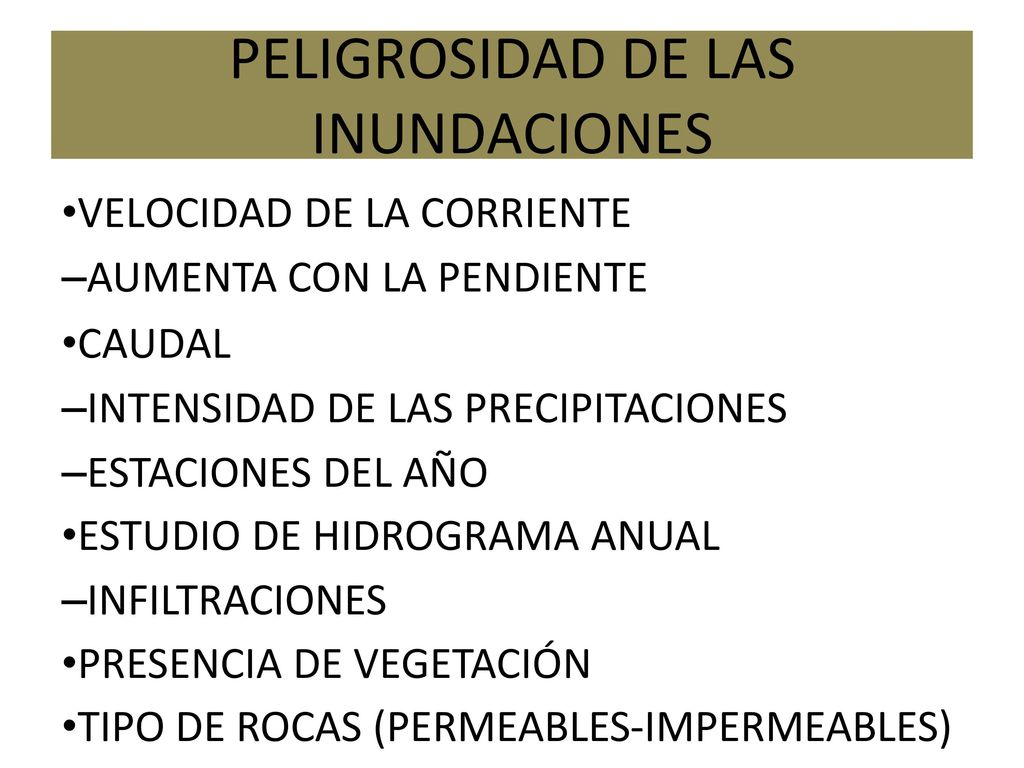

30 PELIGROSIDAD DE LAS INUNDACIONES
VELOCIDAD DE LA CORRIENTE AUMENTA CON LA PENDIENTE CAUDAL INTENSIDAD DE LAS PRECIPITACIONES ESTACIONES DEL AÑO ESTUDIO DE HIDROGRAMA ANUAL INFILTRACIONES PRESENCIA DE VEGETACIÓN TIPO DE ROCAS (PERMEABLES-IMPERMEABLES)

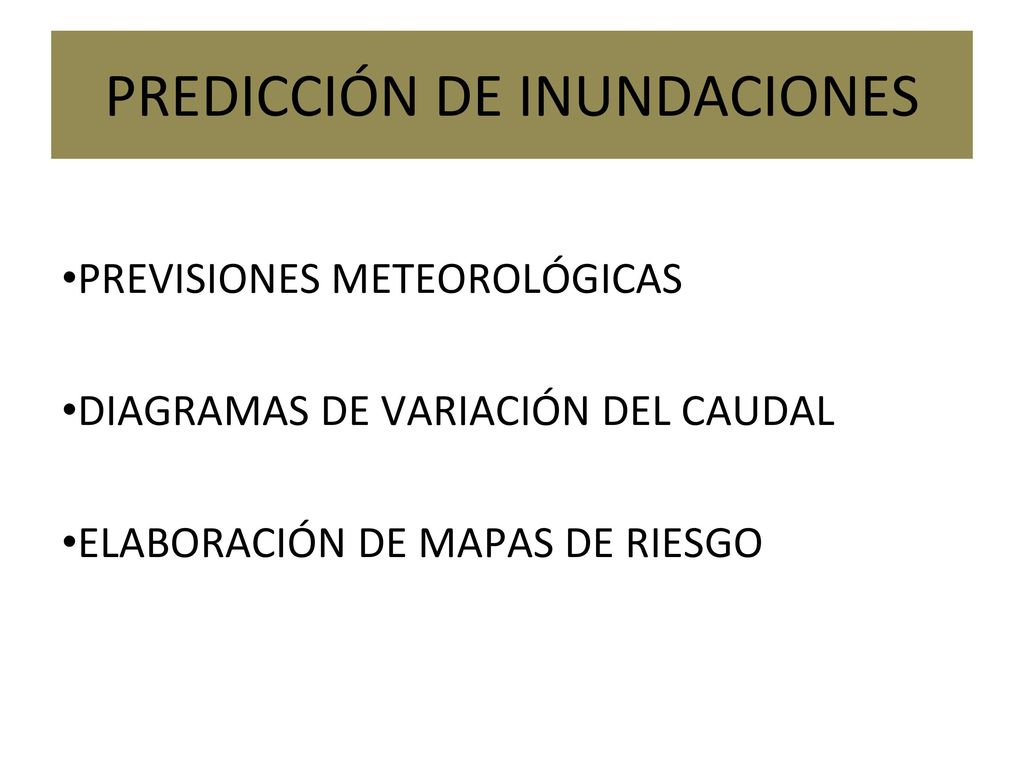

31 PREDICCIÓN DE INUNDACIONES
PREVISIONES METEOROLÓGICAS DIAGRAMAS DE VARIACIÓN DEL CAUDAL ELABORACIÓN DE MAPAS DE RIESGO

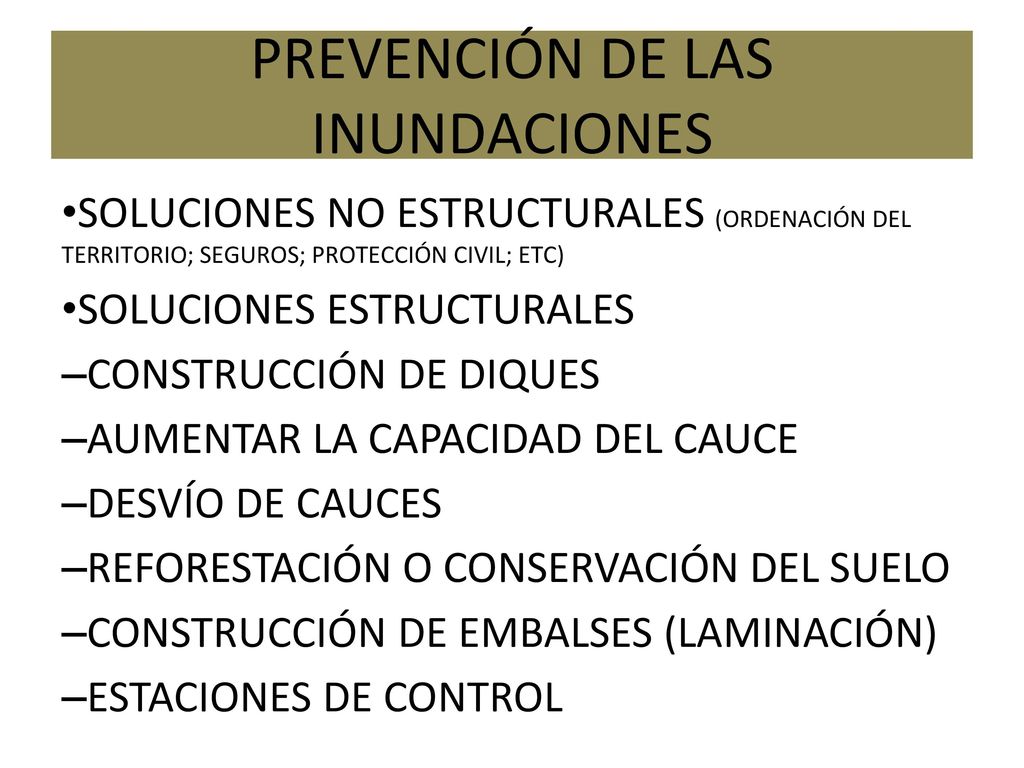

32 PREVENCIÓN DE LAS INUNDACIONES
SOLUCIONES NO ESTRUCTURALES (ORDENACIÓN DEL TERRITORIO; SEGUROS; PROTECCIÓN CIVIL; ETC) SOLUCIONES ESTRUCTURALES CONSTRUCCIÓN DE DIQUES AUMENTAR LA CAPACIDAD DEL CAUCE DESVÍO DE CAUCES REFORESTACIÓN O CONSERVACIÓN DEL SUELO CONSTRUCCIÓN DE EMBALSES (LAMINACIÓN) ESTACIONES DE CONTROL
