Cruce de restricciones vs obras presentadas por los OR (CREG 024)

Presentación del tema: "Cruce de restricciones vs obras presentadas por los OR (CREG 024)"— Transcripción de la presentación:

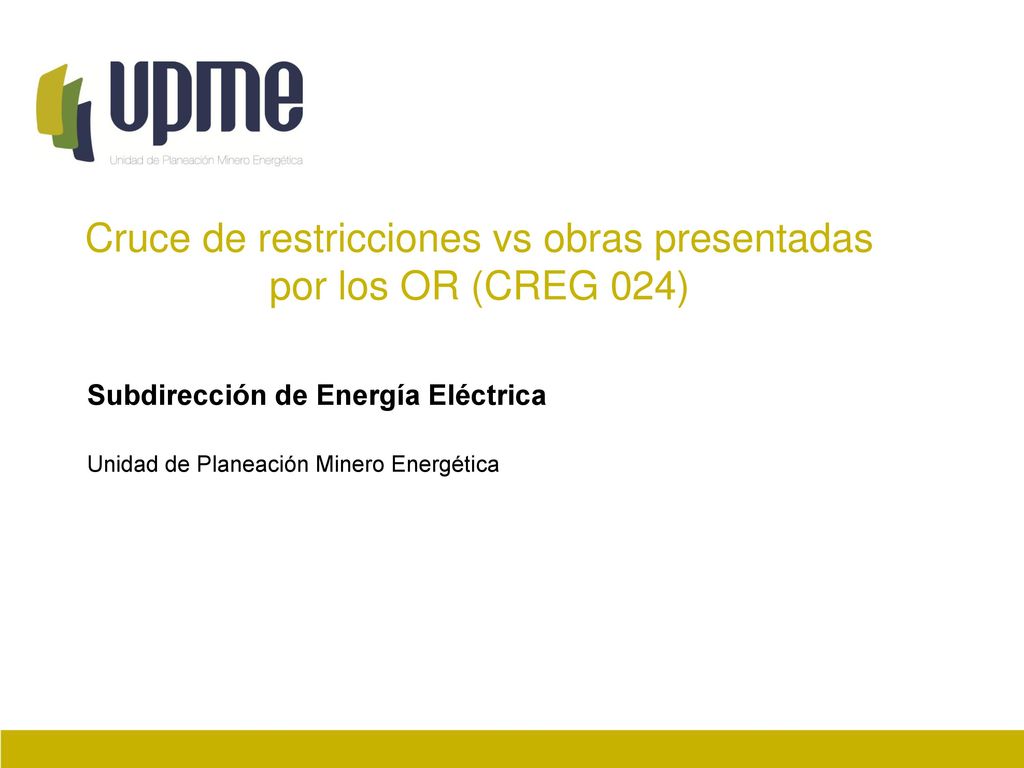

1 Cruce de restricciones vs obras presentadas por los OR (CREG 024)
Subdirección de Energía Eléctrica Unidad de Planeación Minero Energética

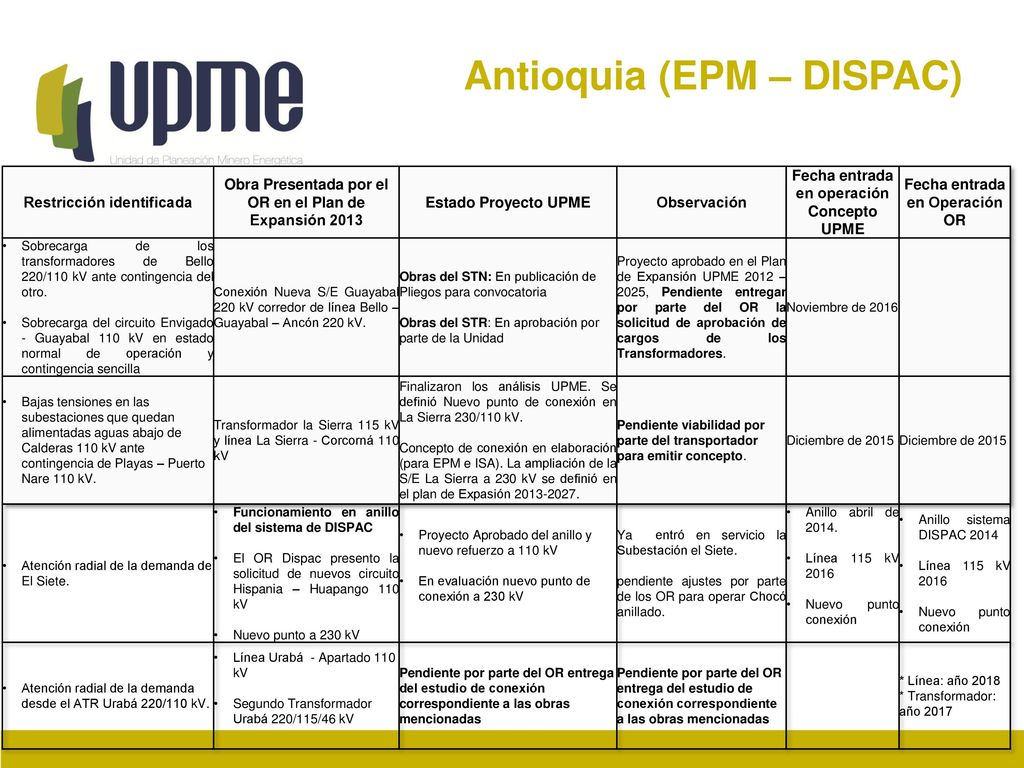

2 Antioquia (EPM – DISPAC)
Restricción identificada Obra Presentada por el OR en el Plan de Expansión 2013 Estado Proyecto UPME Observación Fecha entrada en operación Concepto UPME Fecha entrada en Operación OR Sobrecarga de los transformadores de Bello 220/110 kV ante contingencia del otro. Sobrecarga del circuito Envigado - Guayabal 110 kV en estado normal de operación y contingencia sencilla Conexión Nueva S/E Guayabal 220 kV corredor de línea Bello – Guayabal – Ancón 220 kV. Obras del STN: En publicación de Pliegos para convocatoria Obras del STR: En aprobación por parte de la Unidad Proyecto aprobado en el Plan de Expansión UPME 2012 – 2025, Pendiente entregar por parte del OR la solicitud de aprobación de cargos de los Transformadores. Noviembre de 2016 Bajas tensiones en las subestaciones que quedan alimentadas aguas abajo de Calderas 110 kV ante contingencia de Playas – Puerto Nare 110 kV. Transformador la Sierra 115 kV y línea La Sierra - Corcorná 110 kV Finalizaron los análisis UPME. Se definió Nuevo punto de conexión en La Sierra 230/110 kV. Concepto de conexión en elaboración (para EPM e ISA). La ampliación de la S/E La Sierra a 230 kV se definió en el plan de Expasión Pendiente viabilidad por parte del transportador para emitir concepto. Diciembre de 2015 Atención radial de la demanda de El Siete. Funcionamiento en anillo del sistema de DISPAC El OR Dispac presento la solicitud de nuevos circuito Hispania – Huapango 110 kV Nuevo punto a 230 kV Proyecto Aprobado del anillo y nuevo refuerzo a 110 kV En evaluación nuevo punto de conexión a 230 kV Ya entró en servicio la Subestación el Siete. pendiente ajustes por parte de los OR para operar Chocó anillado. Anillo abril de 2014. Línea 115 kV 2016 Nuevo punto conexión Anillo sistema DISPAC 2014 Atención radial de la demanda desde el ATR Urabá 220/110 kV. Línea Urabá - Apartado 110 kV Segundo Transformador Urabá 220/115/46 kV Pendiente por parte del OR entrega del estudio de conexión correspondiente a las obras mencionadas * Línea: año 2018 * Transformador: año 2017

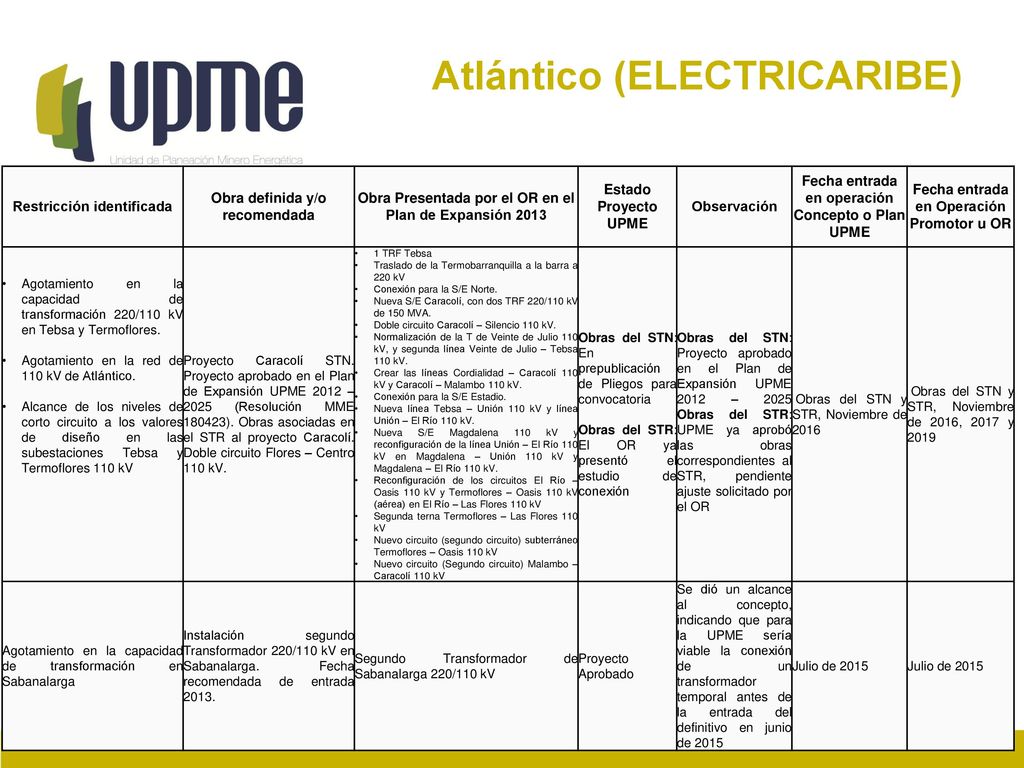

3 Atlántico (ELECTRICARIBE)
Restricción identificada Obra definida y/o recomendada Obra Presentada por el OR en el Plan de Expansión 2013 Estado Proyecto UPME Observación Fecha entrada en operación Concepto o Plan UPME Fecha entrada en Operación Promotor u OR Agotamiento en la capacidad de transformación 220/110 kV en Tebsa y Termoflores. Agotamiento en la red de 110 kV de Atlántico. Alcance de los niveles de corto circuito a los valores de diseño en las subestaciones Tebsa y Termoflores 110 kV Proyecto Caracolí STN. Proyecto aprobado en el Plan de Expansión UPME 2012 – 2025 (Resolución MME ). Obras asociadas en el STR al proyecto Caracolí. Doble circuito Flores – Centro 110 kV. 1 TRF Tebsa Traslado de la Termobarranquilla a la barra a 220 kV Conexión para la S/E Norte. Nueva S/E Caracolí, con dos TRF 220/110 kV de 150 MVA. Doble circuito Caracolí – Silencio 110 kV. Normalización de la T de Veinte de Julio 110 kV, y segunda línea Veinte de Julio – Tebsa 110 kV. Crear las líneas Cordialidad – Caracolí 110 kV y Caracolí – Malambo 110 kV. Conexión para la S/E Estadio. Nueva línea Tebsa – Unión 110 kV y línea Unión – El Río 110 kV. Nueva S/E Magdalena 110 kV y reconfiguración de la línea Unión – El Río 110 kV en Magdalena – Unión 110 kV y Magdalena – El Río 110 kV. Reconfiguración de los circuitos El Río – Oasis 110 kV y Termoflores – Oasis 110 kV (aérea) en El Río – Las Flores 110 kV Segunda terna Termoflores – Las Flores 110 kV Nuevo circuito (segundo circuito) subterráneo Termoflores – Oasis 110 kV Nuevo circuito (Segundo circuito) Malambo – Caracolí 110 kV Obras del STN: En prepublicación de Pliegos para convocatoria Obras del STR: El OR ya presentó el estudio de conexión Obras del STN: Proyecto aprobado en el Plan de Expansión UPME 2012 – Obras del STR: UPME ya aprobó las obras correspondientes al STR, pendiente ajuste solicitado por el OR Obras del STN y STR, Noviembre de 2016 Obras del STN y STR, Noviembre de 2016, 2017 y 2019 Agotamiento en la capacidad de transformación en Sabanalarga Instalación segundo Transformador 220/110 kV en Sabanalarga. Fecha recomendada de entrada 2013. Segundo Transformador de Sabanalarga 220/110 kV Proyecto Aprobado Se dió un alcance al concepto, indicando que para la UPME sería viable la conexión de un transformador temporal antes de la entrada del definitivo en junio de 2015 Julio de 2015

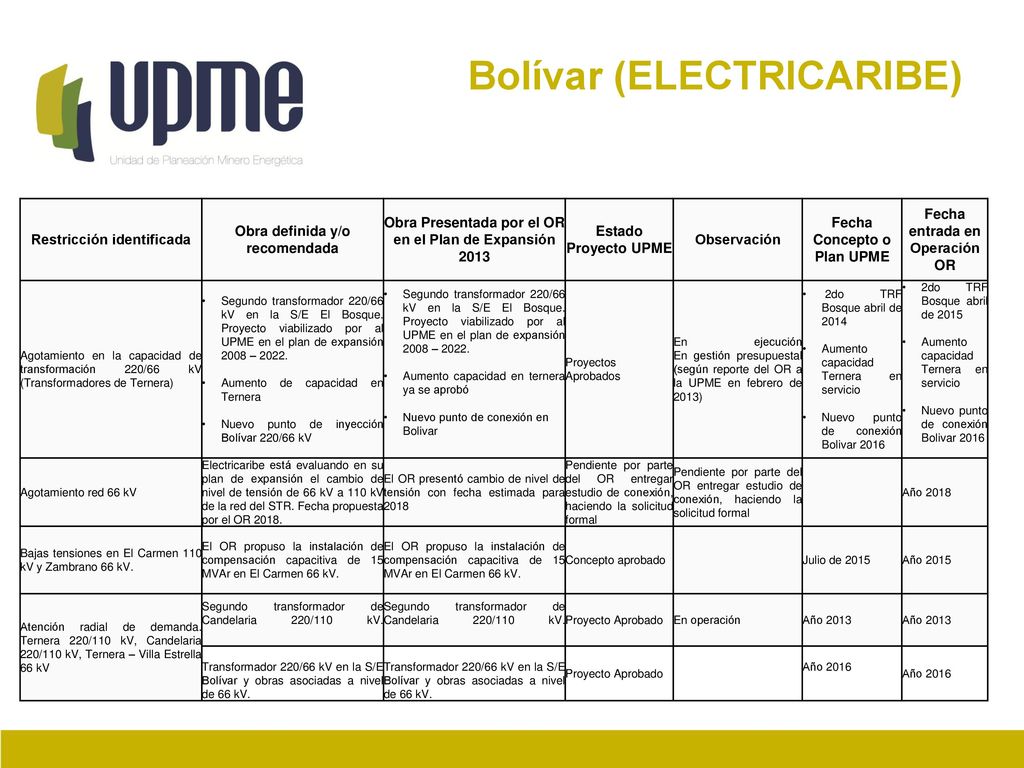

4 Bolívar (ELECTRICARIBE)
Restricción identificada Obra definida y/o recomendada Obra Presentada por el OR en el Plan de Expansión 2013 Estado Proyecto UPME Observación Fecha Concepto o Plan UPME Fecha entrada en Operación OR Agotamiento en la capacidad de transformación 220/66 kV (Transformadores de Ternera) Segundo transformador 220/66 kV en la S/E El Bosque. Proyecto viabilizado por al UPME en el plan de expansión 2008 – 2022. Aumento de capacidad en Ternera Nuevo punto de inyección Bolívar 220/66 kV Aumento capacidad en ternera ya se aprobó Nuevo punto de conexión en Bolivar Proyectos Aprobados En ejecución En gestión presupuestal (según reporte del OR a la UPME en febrero de 2013) 2do TRF Bosque abril de 2014 Aumento capacidad Ternera en servicio Nuevo punto de conexión Bolivar 2016 2do TRF Bosque abril de 2015 Agotamiento red 66 kV Electricaribe está evaluando en su plan de expansión el cambio de nivel de tensión de 66 kV a 110 kV de la red del STR. Fecha propuesta por el OR 2018. El OR presentó cambio de nivel de tensión con fecha estimada para 2018 Pendiente por parte del OR entregar estudio de conexión, haciendo la solicitud formal Año 2018 Bajas tensiones en El Carmen 110 kV y Zambrano 66 kV. El OR propuso la instalación de compensación capacitiva de 15 MVAr en El Carmen 66 kV. Concepto aprobado Julio de 2015 Año 2015 Atención radial de demanda. Ternera 220/110 kV, Candelaria 220/110 kV, Ternera – Villa Estrella 66 kV Segundo transformador de Candelaria 220/110 kV. Proyecto Aprobado En operación Año 2013  Año 2013 Transformador 220/66 kV en la S/E Bolívar y obras asociadas a nivel de 66 kV. Año 2016

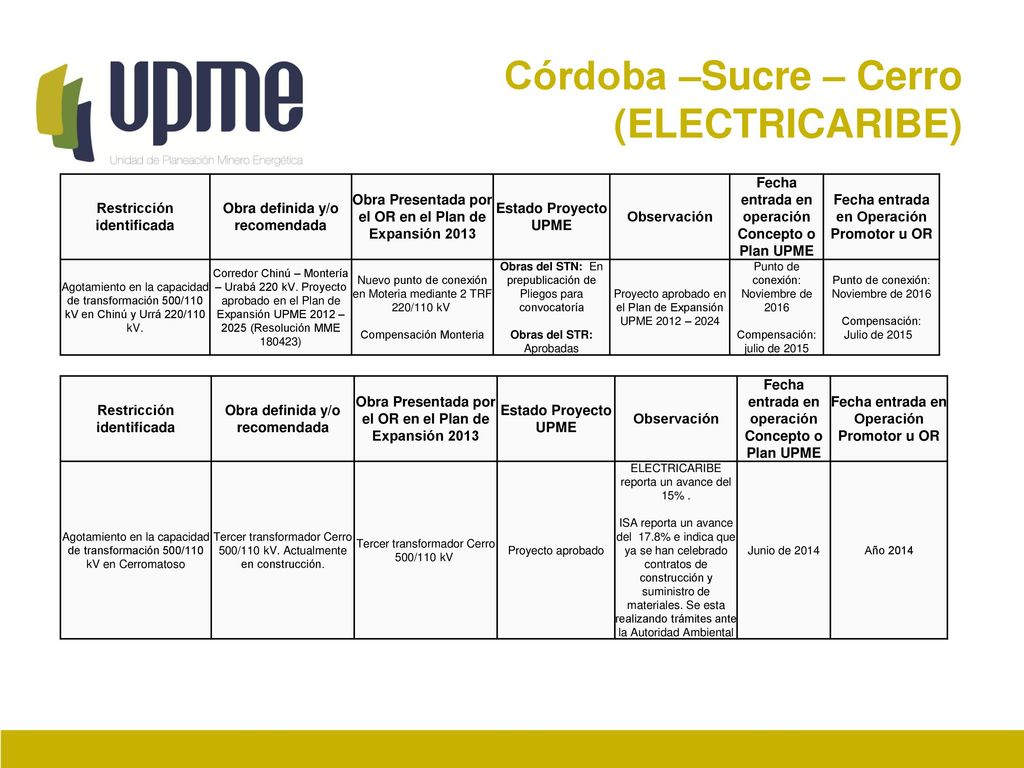

5 Córdoba –Sucre – Cerro (ELECTRICARIBE)
Restricción identificada Obra definida y/o recomendada Obra Presentada por el OR en el Plan de Expansión 2013 Estado Proyecto UPME Observación Fecha entrada en operación Concepto o Plan UPME Fecha entrada en Operación Promotor u OR Agotamiento en la capacidad de transformación 500/110 kV en Chinú y Urrá 220/110 kV. Corredor Chinú – Montería – Urabá 220 kV. Proyecto aprobado en el Plan de Expansión UPME 2012 – 2025 (Resolución MME ) Nuevo punto de conexión en Moteria mediante 2 TRF 220/110 kV  Compensación Monteria Obras del STN: En prepublicación de Pliegos para convocatoría Obras del STR: Aprobadas Proyecto aprobado en el Plan de Expansión UPME 2012 – 2024 Punto de conexión: Noviembre de 2016 Compensación: julio de 2015 Compensación: Julio de 2015   Restricción identificada Obra definida y/o recomendada Obra Presentada por el OR en el Plan de Expansión 2013 Estado Proyecto UPME Observación Fecha entrada en operación Concepto o Plan UPME Fecha entrada en Operación Promotor u OR Agotamiento en la capacidad de transformación 500/110 kV en Cerromatoso Tercer transformador Cerro 500/110 kV. Actualmente en construcción. Tercer transformador Cerro 500/110 kV  Proyecto aprobado ELECTRICARIBE reporta un avance del 15% . ISA reporta un avance del 17.8% e indica que ya se han celebrado contratos de construcción y suministro de materiales. Se esta realizando trámites ante la Autoridad Ambiental Junio de 2014 Año 2014

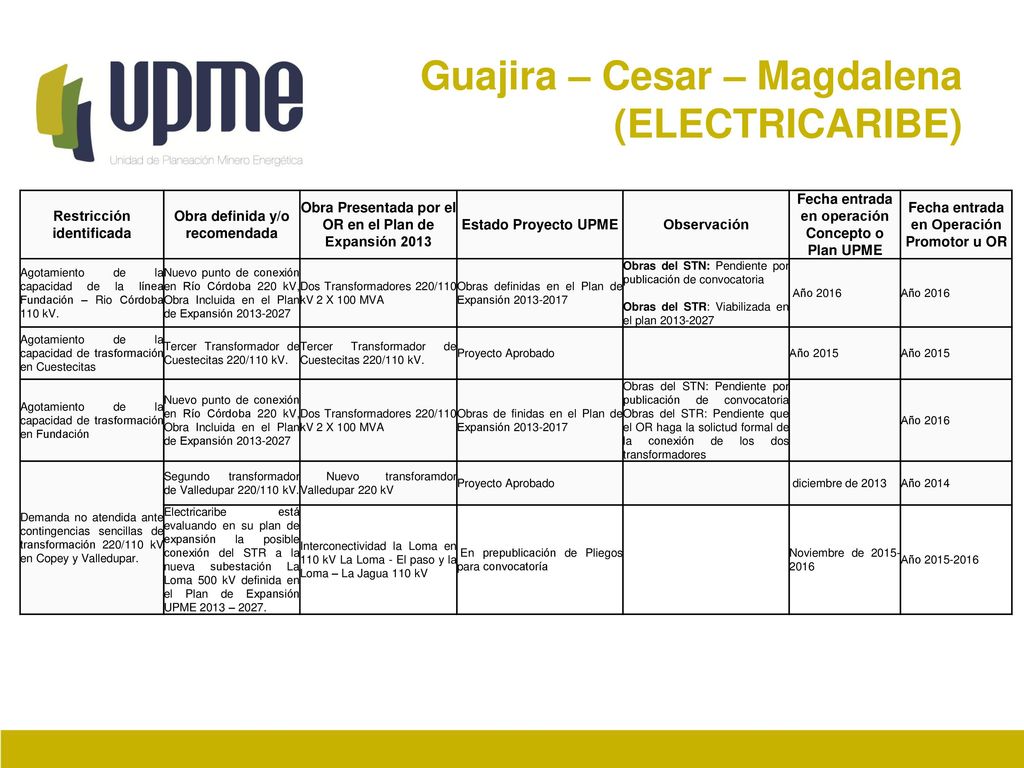

6 Guajira – Cesar – Magdalena (ELECTRICARIBE)
Restricción identificada Obra definida y/o recomendada Obra Presentada por el OR en el Plan de Expansión 2013 Estado Proyecto UPME Observación Fecha entrada en operación Concepto o Plan UPME Fecha entrada en Operación Promotor u OR Agotamiento de la capacidad de la línea Fundación – Rio Córdoba 110 kV. Nuevo punto de conexión en Río Córdoba 220 kV, Obra Incluida en el Plan de Expansión Dos Transformadores 220/110 kV 2 X 100 MVA Obras definidas en el Plan de Expansión Obras del STN: Pendiente por publicación de convocatoria Obras del STR: Viabilizada en el plan  Año 2016 Año 2016 Agotamiento de la capacidad de trasformación en Cuestecitas Tercer Transformador de Cuestecitas 220/110 kV. Proyecto Aprobado Año 2015 Agotamiento de la capacidad de trasformación en Fundación Obras de finidas en el Plan de Expansión Obras del STN: Pendiente por publicación de convocatoria Obras del STR: Pendiente que el OR haga la solictud formal de la conexión de los dos transformadores Demanda no atendida ante contingencias sencillas de transformación 220/110 kV en Copey y Valledupar. Segundo transformador de Valledupar 220/110 kV.  Nuevo transforamdor Valledupar 220 kV  diciembre de 2013 Año 2014 Electricaribe está evaluando en su plan de expansión la posible conexión del STR a la nueva subestación La Loma 500 kV definida en el Plan de Expansión UPME 2013 – 2027. Interconectividad la Loma en 110 kV La Loma - El paso y la Loma – La Jagua 110 kV En prepublicación de Pliegos para convocatoría Noviembre de Año

7 SANTANDER – NORTE (ESSA – CENS)
Restricción identificada Obra definida y/o recomendada Obra Presentada por el OR en el Plan de Expansión 2013 Estado Proyecto UPME Observación Fecha entrada en operación Concepto o Plan UPME Fecha entrada en Operación Promotor u OR Agotamiento en la capacidad de transformación 230/115 kV. Nuevo punto de conexión al STN (Palenque 230/115 kV) y refuerzo de los puntos actuales. Obras a nivel del STN y nuevo punto de conexión al STN En evaluación La ESSA presentó a la UPME el Plan de Expansión el 23 de agosto de 2013 Entre los años Agotamiento en la red de 115 kV Expansión en el STR. Restricción identificada Obra definida y/o recomendada Obra Presentada por el OR en el Plan de Expansión 2013 Estado Proyecto UPME Observación Fecha entrada en operación Concepto o Plan UPME Fecha entrada en Operación Promotor u OR Agotamiento en la capacidad de transformación 230\115 kV. Refuerzo de la capacidad de transformación STN/STR de las subestaciones existentes, compensación capacitiva y refuerzos en la red de 115kV. Fecha esperada de entrada según concepto UPME, Según estudio de conexión: TRF San Mateo año TRF`s Ocaña año Circuito Nueva Aguachica - Ayacucho año Compensaciones entre el 2015 y Repotenciación Ocaña - Convención (2015); Convención - Tibú (2015) y Belen - Tibú (2017) Proyecto aprobado Agotamiento de la red de 115 kV. Demanda no atendida ante contingencias sencillas.

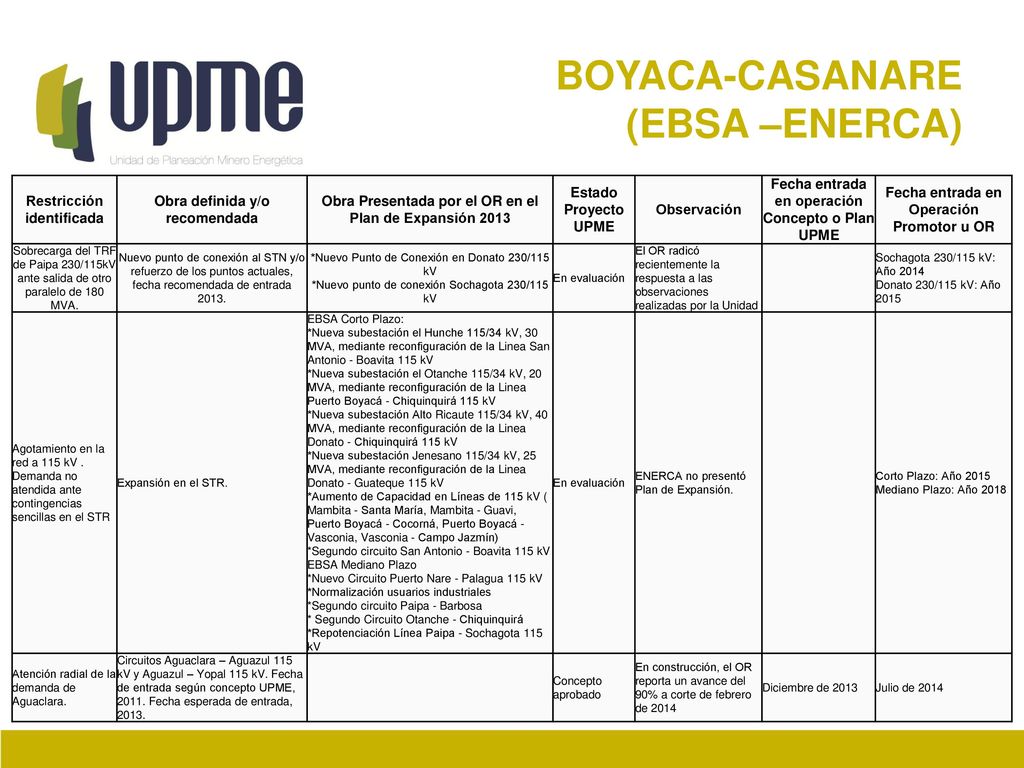

8 BOYACA-CASANARE (EBSA –ENERCA)
Restricción identificada Obra definida y/o recomendada Obra Presentada por el OR en el Plan de Expansión 2013 Estado Proyecto UPME Observación Fecha entrada en operación Concepto o Plan UPME Fecha entrada en Operación Promotor u OR Sobrecarga del TRF de Paipa 230/115kV ante salida de otro paralelo de 180 MVA. Nuevo punto de conexión al STN y/o refuerzo de los puntos actuales, fecha recomendada de entrada 2013. *Nuevo Punto de Conexión en Donato 230/115 kV *Nuevo punto de conexión Sochagota 230/115 kV En evaluación El OR radicó recientemente la respuesta a las observaciones realizadas por la Unidad Sochagota 230/115 kV: Año Donato 230/115 kV: Año 2015 Agotamiento en la red a 115 kV . Demanda no atendida ante contingencias sencillas en el STR Expansión en el STR. EBSA Corto Plazo: *Nueva subestación el Hunche 115/34 kV, 30 MVA, mediante reconfiguración de la Linea San Antonio - Boavita 115 kV *Nueva subestación el Otanche 115/34 kV, 20 MVA, mediante reconfiguración de la Linea Puerto Boyacá - Chiquinquirá 115 kV *Nueva subestación Alto Ricaute 115/34 kV, 40 MVA, mediante reconfiguración de la Linea Donato - Chiquinquirá 115 kV *Nueva subestación Jenesano 115/34 kV, 25 MVA, mediante reconfiguración de la Linea Donato - Guateque 115 kV *Aumento de Capacidad en Líneas de 115 kV ( Mambita - Santa María, Mambita - Guavi, Puerto Boyacá - Cocorná, Puerto Boyacá - Vasconia, Vasconia - Campo Jazmín) *Segundo circuito San Antonio - Boavita 115 kV EBSA Mediano Plazo *Nuevo Circuito Puerto Nare - Palagua 115 kV *Normalización usuarios industriales *Segundo circuito Paipa - Barbosa * Segundo Circuito Otanche - Chiquinquirá *Repotenciación Línea Paipa - Sochagota 115 kV ENERCA no presentó Plan de Expansión. Corto Plazo: Año 2015 Mediano Plazo: Año 2018 Atención radial de la demanda de Aguaclara. Circuitos Aguaclara – Aguazul 115 kV y Aguazul – Yopal 115 kV. Fecha de entrada según concepto UPME, Fecha esperada de entrada, 2013. Concepto aprobado En construcción, el OR reporta un avance del 90% a corte de febrero de 2014 Diciembre de 2013 Julio de 2014

9 ARAUCA (ENELAR) Restricción identificada Obra definida y/o recomendada
Obra Presentada por el OR en el Plan de Expansión 2013 Estado Proyecto UPME Observación Fecha entrada en operación Concepto o Plan UPME Fecha entrada en Operación Promotor u OR Atención radial de la demanda. Demanda no atendida ante contingencia de Palos - Toledo 230 Kv Nuevo punto de conexión al STN. El Operador de Red NO ha presentado ningún proyecto a la UPME ENELAR no presentó Plan de Expansión.

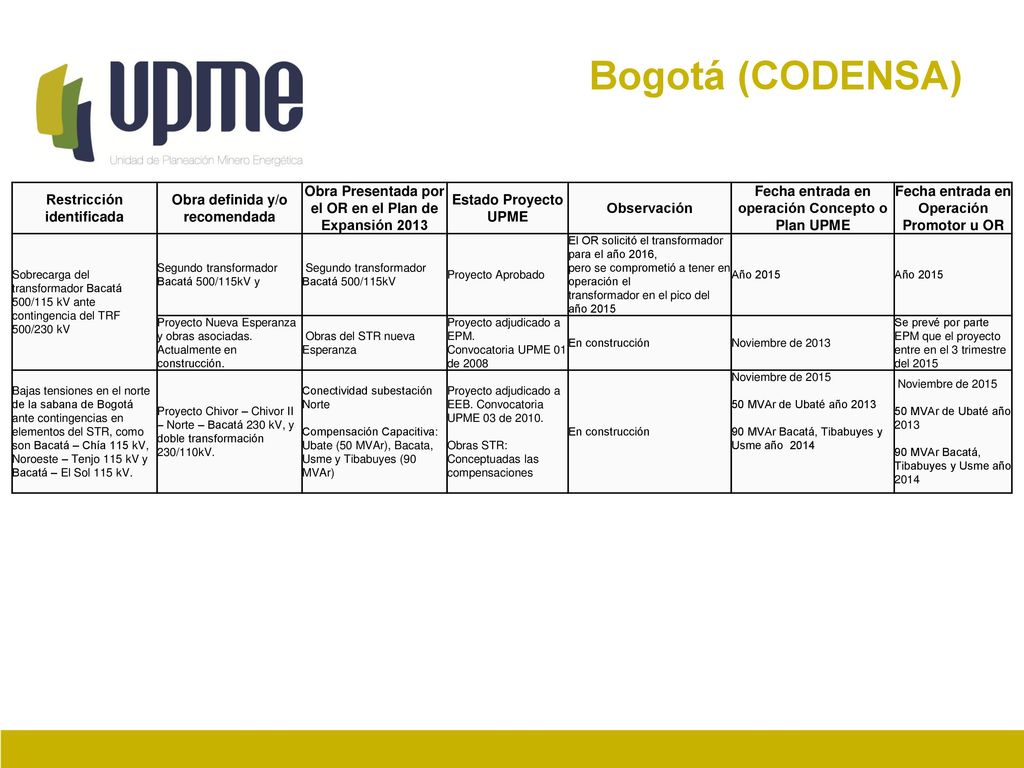

10 Bogotá (CODENSA) Restricción identificada
Obra definida y/o recomendada Obra Presentada por el OR en el Plan de Expansión 2013 Estado Proyecto UPME Observación Fecha entrada en operación Concepto o Plan UPME Fecha entrada en Operación Promotor u OR Sobrecarga del transformador Bacatá 500/115 kV ante contingencia del TRF 500/230 kV Segundo transformador Bacatá 500/115kV y  Segundo transformador Bacatá 500/115kV Proyecto Aprobado El OR solicitó el transformador para el año 2016, pero se comprometió a tener en operación el transformador en el pico del año 2015 Año 2015 Proyecto Nueva Esperanza y obras asociadas. Actualmente en construcción.  Obras del STR nueva Esperanza Proyecto adjudicado a EPM. Convocatoria UPME 01 de 2008 En construcción Noviembre de 2013 Se prevé por parte EPM que el proyecto entre en el 3 trimestre del 2015 Bajas tensiones en el norte de la sabana de Bogotá ante contingencias en elementos del STR, como son Bacatá – Chía 115 kV, Noroeste – Tenjo 115 kV y Bacatá – El Sol 115 kV. Proyecto Chivor – Chivor II – Norte – Bacatá 230 kV, y doble transformación 230/110kV. Conectividad subestación Norte Compensación Capacitiva: Ubate (50 MVAr), Bacata, Usme y Tibabuyes (90 MVAr) Proyecto adjudicado a EEB. Convocatoria UPME 03 de 2010. Obras STR: Conceptuadas las compensaciones Noviembre de 2015 50 MVAr de Ubaté año MVAr Bacatá, Tibabuyes y Usme año 2014  Noviembre de 2015

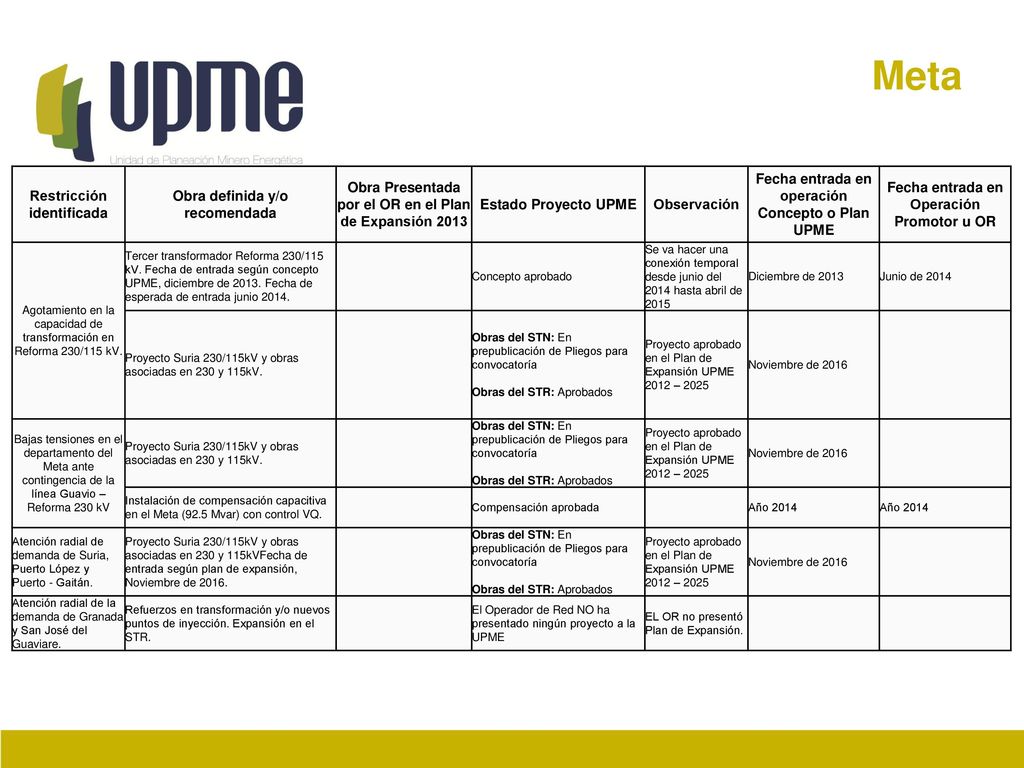

11 Meta Restricción identificada Obra definida y/o recomendada
Obra Presentada por el OR en el Plan de Expansión 2013 Estado Proyecto UPME Observación Fecha entrada en operación Concepto o Plan UPME Fecha entrada en Operación Promotor u OR Agotamiento en la capacidad de transformación en Reforma 230/115 kV. Tercer transformador Reforma 230/115 kV. Fecha de entrada según concepto UPME, diciembre de Fecha de esperada de entrada junio 2014. Concepto aprobado Se va hacer una conexión temporal desde junio del 2014 hasta abril de 2015 Diciembre de 2013 Junio de 2014 Proyecto Suria 230/115kV y obras asociadas en 230 y 115kV. Obras del STN: En prepublicación de Pliegos para convocatoría Obras del STR: Aprobados Proyecto aprobado en el Plan de Expansión UPME 2012 – 2025 Noviembre de 2016 Bajas tensiones en el departamento del Meta ante contingencia de la línea Guavio – Reforma 230 kV Instalación de compensación capacitiva en el Meta (92.5 Mvar) con control VQ. Compensación aprobada Año 2014 Atención radial de demanda de Suria, Puerto López y Puerto - Gaitán. Proyecto Suria 230/115kV y obras asociadas en 230 y 115kVFecha de entrada según plan de expansión, Noviembre de 2016. Atención radial de la demanda de Granada y San José del Guaviare. Refuerzos en transformación y/o nuevos puntos de inyección. Expansión en el STR. El Operador de Red NO ha presentado ningún proyecto a la UPME EL OR no presentó Plan de Expansión.

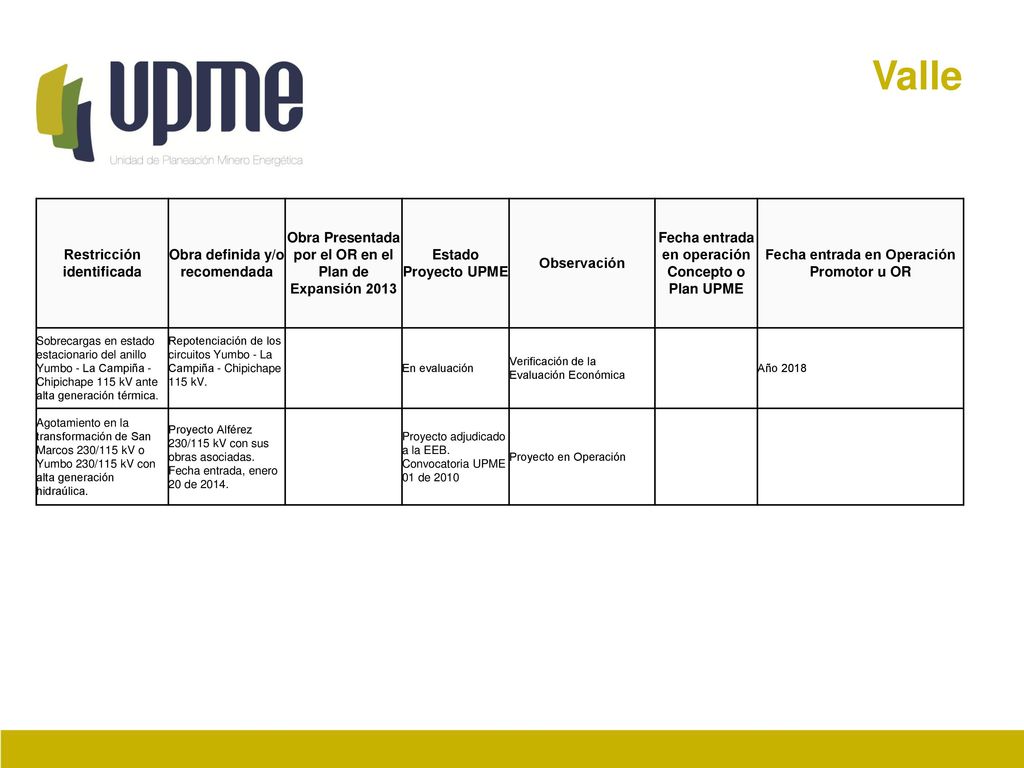

12 Valle Restricción identificada Obra definida y/o recomendada
Obra Presentada por el OR en el Plan de Expansión 2013 Estado Proyecto UPME Observación Fecha entrada en operación Concepto o Plan UPME Fecha entrada en Operación Promotor u OR Sobrecargas en estado estacionario del anillo Yumbo - La Campiña - Chipichape 115 kV ante alta generación térmica. Repotenciación de los circuitos Yumbo - La Campiña - Chipichape 115 kV. En evaluación Verificación de la Evaluación Económica Año 2018 Agotamiento en la transformación de San Marcos 230/115 kV o Yumbo 230/115 kV con alta generación hidraúlica. Proyecto Alférez 230/115 kV con sus obras asociadas. Fecha entrada, enero 20 de 2014. Proyecto adjudicado a la EEB. Convocatoria UPME 01 de 2010 Proyecto en Operación

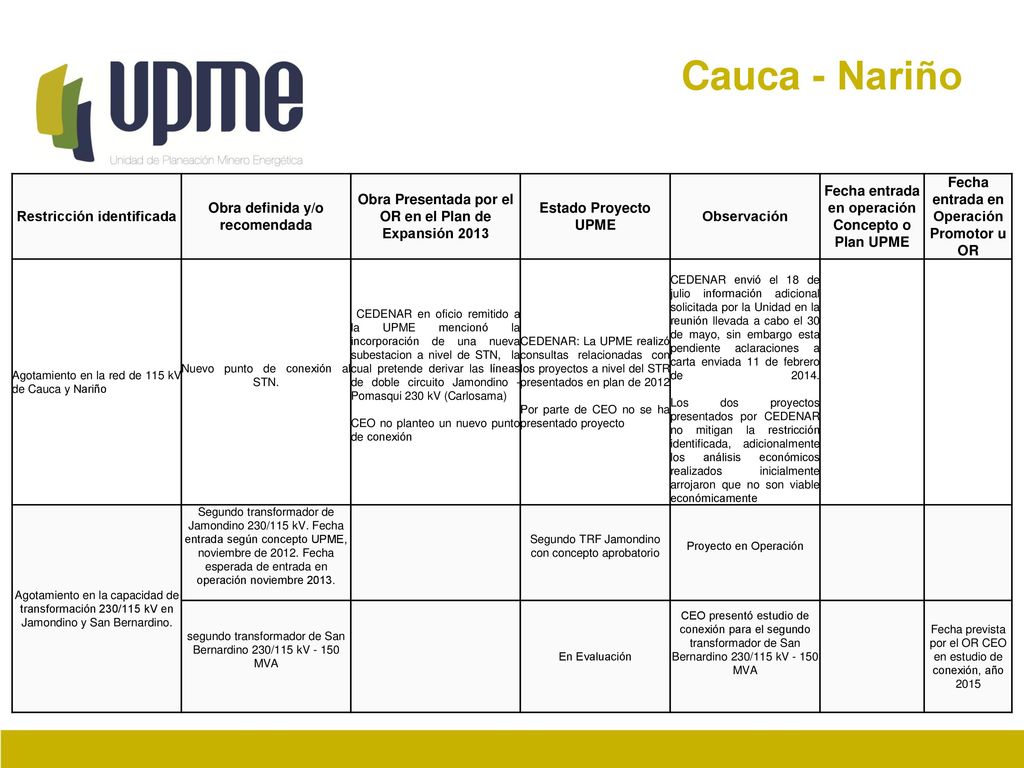

13 Cauca - Nariño Restricción identificada Obra definida y/o recomendada
Obra Presentada por el OR en el Plan de Expansión 2013 Estado Proyecto UPME Observación Fecha entrada en operación Concepto o Plan UPME Fecha entrada en Operación Promotor u OR Agotamiento en la red de 115 kV de Cauca y Nariño Nuevo punto de conexión al STN.  CEDENAR en oficio remitido a la UPME mencionó la incorporación de una nueva subestacion a nivel de STN, la cual pretende derivar las líneas de doble circuito Jamondino - Pomasqui 230 kV (Carlosama) CEO no planteo un nuevo punto de conexión CEDENAR: La UPME realizó consultas relacionadas con los proyectos a nivel del STR presentados en plan de Por parte de CEO no se ha presentado proyecto CEDENAR envió el 18 de julio información adicional solicitada por la Unidad en la reunión llevada a cabo el 30 de mayo, sin embargo esta pendiente aclaraciones a carta enviada 11 de febrero de Los dos proyectos presentados por CEDENAR no mitigan la restricción identificada, adicionalmente los análisis económicos realizados inicialmente arrojaron que no son viable económicamente Agotamiento en la capacidad de transformación 230/115 kV en Jamondino y San Bernardino. Segundo transformador de Jamondino 230/115 kV. Fecha entrada según concepto UPME, noviembre de Fecha esperada de entrada en operación noviembre 2013. Segundo TRF Jamondino con concepto aprobatorio Proyecto en Operación segundo transformador de San Bernardino 230/115 kV MVA En Evaluación CEO presentó estudio de conexión para el segundo transformador de San Bernardino 230/115 kV MVA Fecha prevista por el OR CEO en estudio de conexión, año 2015

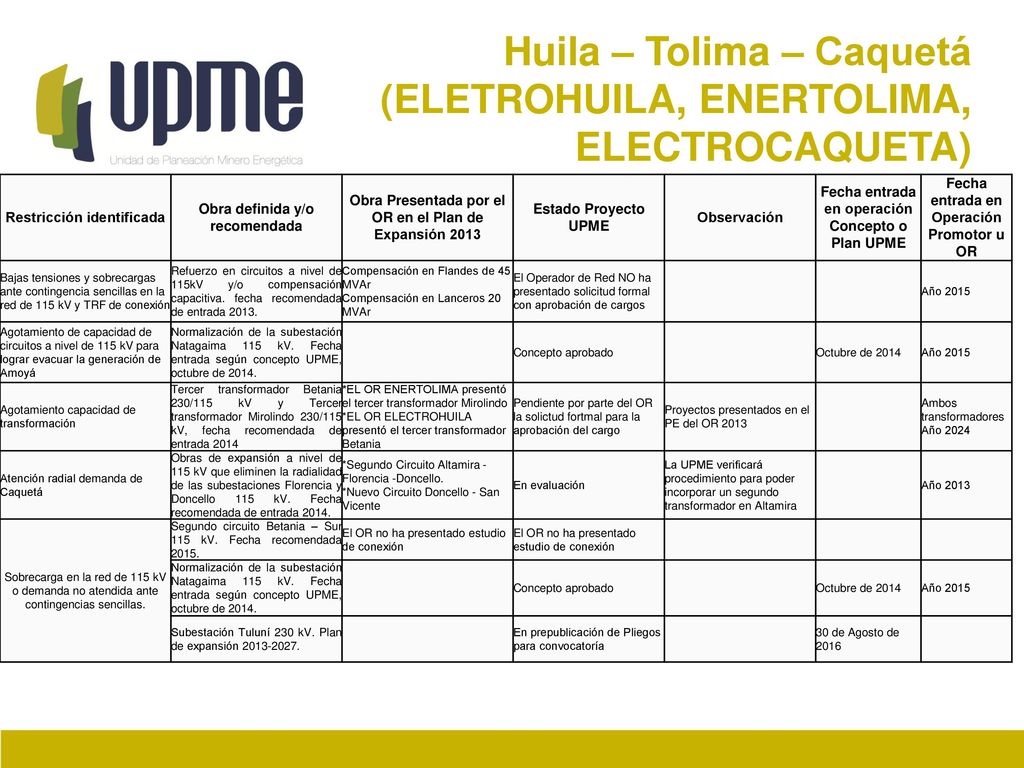

14 Huila – Tolima – Caquetá (ELETROHUILA, ENERTOLIMA, ELECTROCAQUETA)
Restricción identificada Obra definida y/o recomendada Obra Presentada por el OR en el Plan de Expansión 2013 Estado Proyecto UPME Observación Fecha entrada en operación Concepto o Plan UPME Fecha entrada en Operación Promotor u OR Bajas tensiones y sobrecargas ante contingencia sencillas en la red de 115 kV y TRF de conexión Refuerzo en circuitos a nivel de 115kV y/o compensación capacitiva. fecha recomendada de entrada 2013. Compensación en Flandes de 45 MVAr Compensación en Lanceros 20 MVAr El Operador de Red NO ha presentado solicitud formal con aprobación de cargos Año 2015 Agotamiento de capacidad de circuitos a nivel de 115 kV para lograr evacuar la generación de Amoyá Normalización de la subestación Natagaima 115 kV. Fecha entrada según concepto UPME, octubre de 2014. Concepto aprobado Octubre de 2014 Agotamiento capacidad de transformación Tercer transformador Betania 230/115 kV y Tercer transformador Mirolindo 230/115 kV, fecha recomendada de entrada 2014 *EL OR ENERTOLIMA presentó el tercer transformador Mirolindo *EL OR ELECTROHUILA presentó el tercer transformador Betania Pendiente por parte del OR la solictud fortmal para la aprobación del cargo Proyectos presentados en el PE del OR 2013 Ambos transformadores Año 2024 Atención radial demanda de Caquetá Obras de expansión a nivel de 115 kV que eliminen la radialidad de las subestaciones Florencia y Doncello 115 kV. Fecha recomendada de entrada 2014. *Segundo Circuito Altamira -Florencia -Doncello. *Nuevo Circuito Doncello - San Vicente En evaluación La UPME verificará procedimiento para poder incorporar un segundo transformador en Altamira Año 2013 Sobrecarga en la red de 115 kV o demanda no atendida ante contingencias sencillas. Segundo circuito Betania – Sur 115 kV. Fecha recomendada 2015. El OR no ha presentado estudio de conexión Subestación Tuluní 230 kV. Plan de expansión En prepublicación de Pliegos para convocatoría 30 de Agosto de 2016

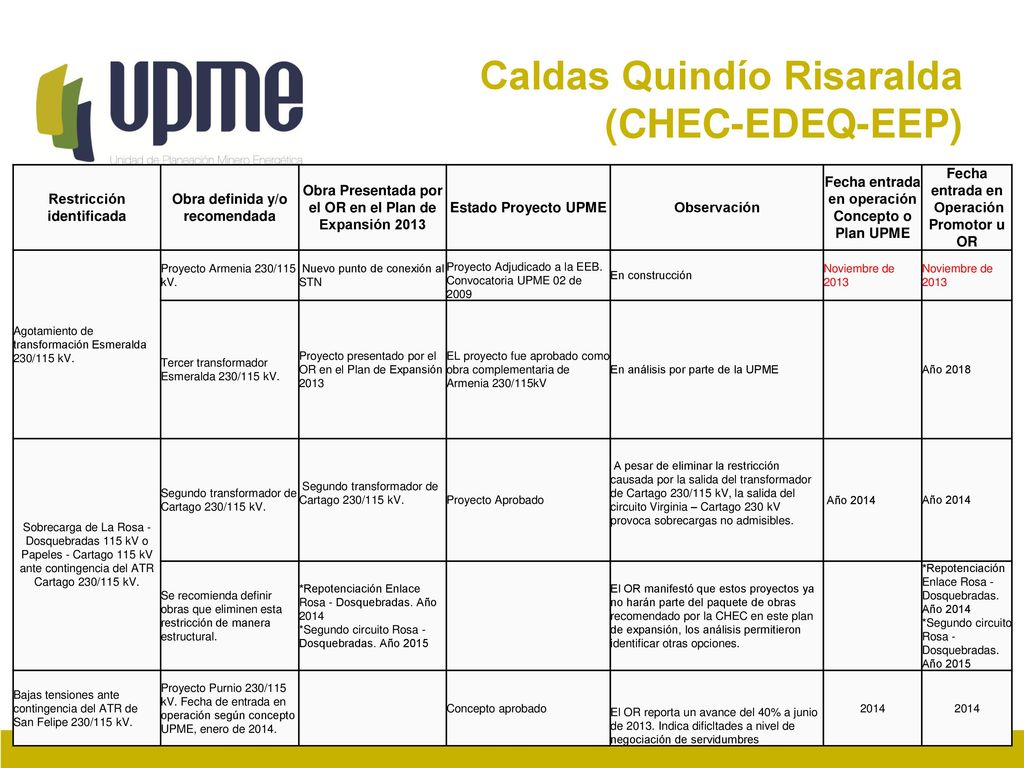

15 Caldas Quindío Risaralda (CHEC-EDEQ-EEP)
Restricción identificada Obra definida y/o recomendada Obra Presentada por el OR en el Plan de Expansión 2013 Estado Proyecto UPME Observación Fecha entrada en operación Concepto o Plan UPME Fecha entrada en Operación Promotor u OR Agotamiento de transformación Esmeralda 230/115 kV. Proyecto Armenia 230/115 kV.  Nuevo punto de conexión al STN Proyecto Adjudicado a la EEB. Convocatoria UPME 02 de 2009 En construcción Noviembre de 2013 Tercer transformador Esmeralda 230/115 kV. Proyecto presentado por el OR en el Plan de Expansión 2013 EL proyecto fue aprobado como obra complementaria de Armenia 230/115kV En análisis por parte de la UPME Año 2018 Sobrecarga de La Rosa - Dosquebradas 115 kV o Papeles - Cartago 115 kV ante contingencia del ATR Cartago 230/115 kV. Segundo transformador de Cartago 230/115 kV.  Segundo transformador de Cartago 230/115 kV. Proyecto Aprobado  A pesar de eliminar la restricción causada por la salida del transformador de Cartago 230/115 kV, la salida del circuito Virginia – Cartago 230 kV provoca sobrecargas no admisibles.  Año 2014 Año 2014 Se recomienda definir obras que eliminen esta restricción de manera estructural. *Repotenciación Enlace Rosa - Dosquebradas. Año 2014 *Segundo circuito Rosa - Dosquebradas. Año 2015 El OR manifestó que estos proyectos ya no harán parte del paquete de obras recomendado por la CHEC en este plan de expansión, los análisis permitieron identificar otras opciones. Bajas tensiones ante contingencia del ATR de San Felipe 230/115 kV. Proyecto Purnio 230/115 kV. Fecha de entrada en operación según concepto UPME, enero de 2014. Concepto aprobado El OR reporta un avance del 40% a junio de Indica dificltades a nivel de negociación de servidumbres 2014
