„SIGMA Telecom“ 03 de Junio del 2016 Presentado por Nicanor Errázuriz

Presentación del tema: "„SIGMA Telecom“ 03 de Junio del 2016 Presentado por Nicanor Errázuriz"— Transcripción de la presentación:

1 „SIGMA Telecom“ 03 de Junio del 2016 Presentado por Nicanor Errázuriz
Managing Director SIGMA - Telecom „SIGMA Telecom“ 03 de Junio del 2016

2 Sistemas de gestión y plataformas de comunicaciones para la minería
Underground Communications Solutions

3 Fábricas del Grupo Headquaters

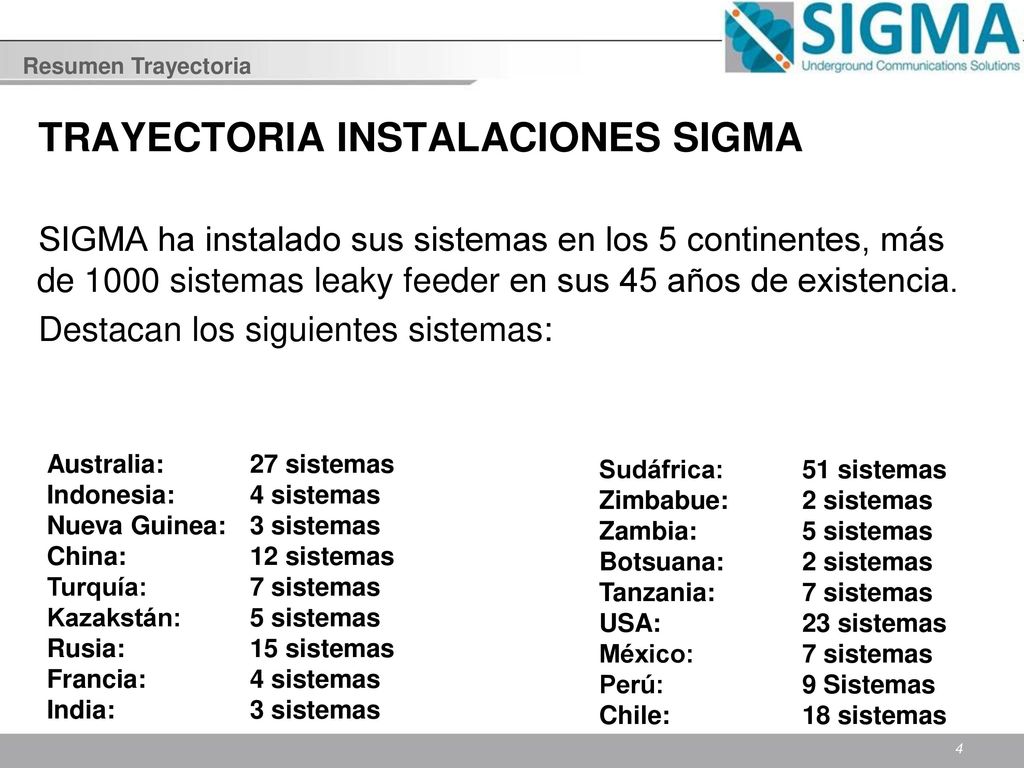

4 TRAYECTORIA INSTALACIONES SIGMA
Resumen Trayectoria TRAYECTORIA INSTALACIONES SIGMA SIGMA ha instalado sus sistemas en los 5 continentes, más de 1000 sistemas leaky feeder en sus 45 años de existencia. Destacan los siguientes sistemas: Australia: 27 sistemas Indonesia: 4 sistemas Nueva Guinea: 3 sistemas China: 12 sistemas Turquía: 7 sistemas Kazakstán: 5 sistemas Rusia: 15 sistemas Francia: 4 sistemas India: 3 sistemas Sudáfrica: 51 sistemas Zimbabue: 2 sistemas Zambia: 5 sistemas Botsuana: 2 sistemas Tanzania: 7 sistemas USA: 23 sistemas México: 7 sistemas Perú: 9 Sistemas Chile: 18 sistemas

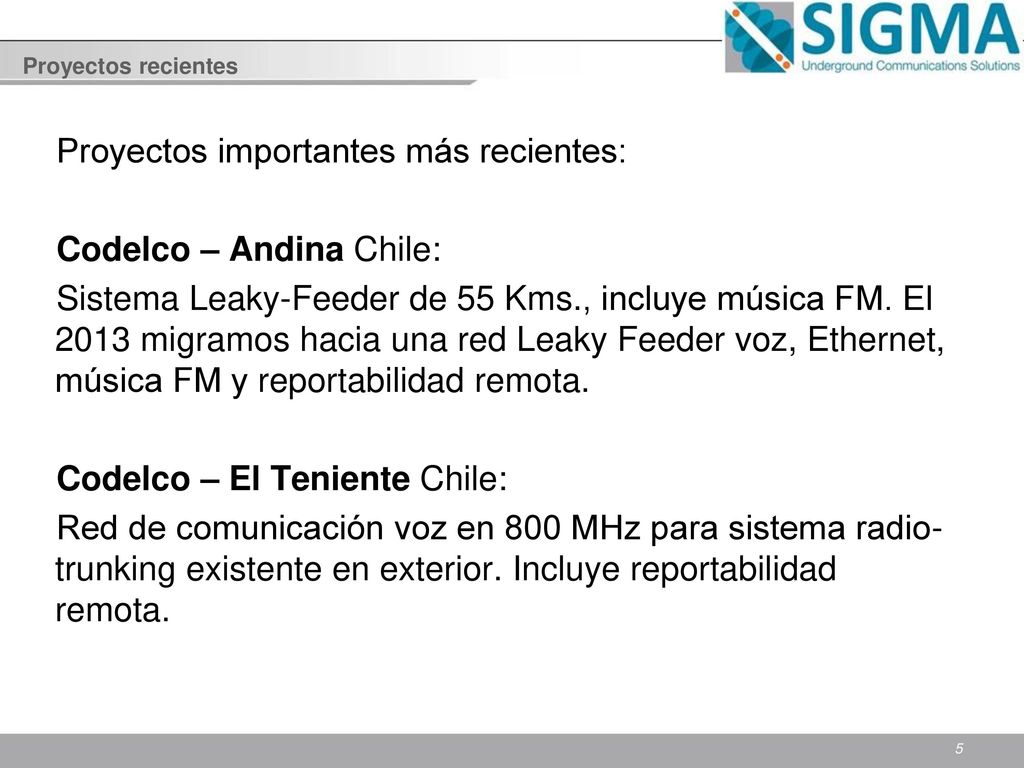

5 Proyectos recientes Proyectos importantes más recientes: Codelco – Andina Chile: Sistema Leaky-Feeder de 55 Kms., incluye música FM. El 2013 migramos hacia una red Leaky Feeder voz, Ethernet, música FM y reportabilidad remota. Codelco – El Teniente Chile: Red de comunicación voz en 800 MHz para sistema radio-trunking existente en exterior. Incluye reportabilidad remota.

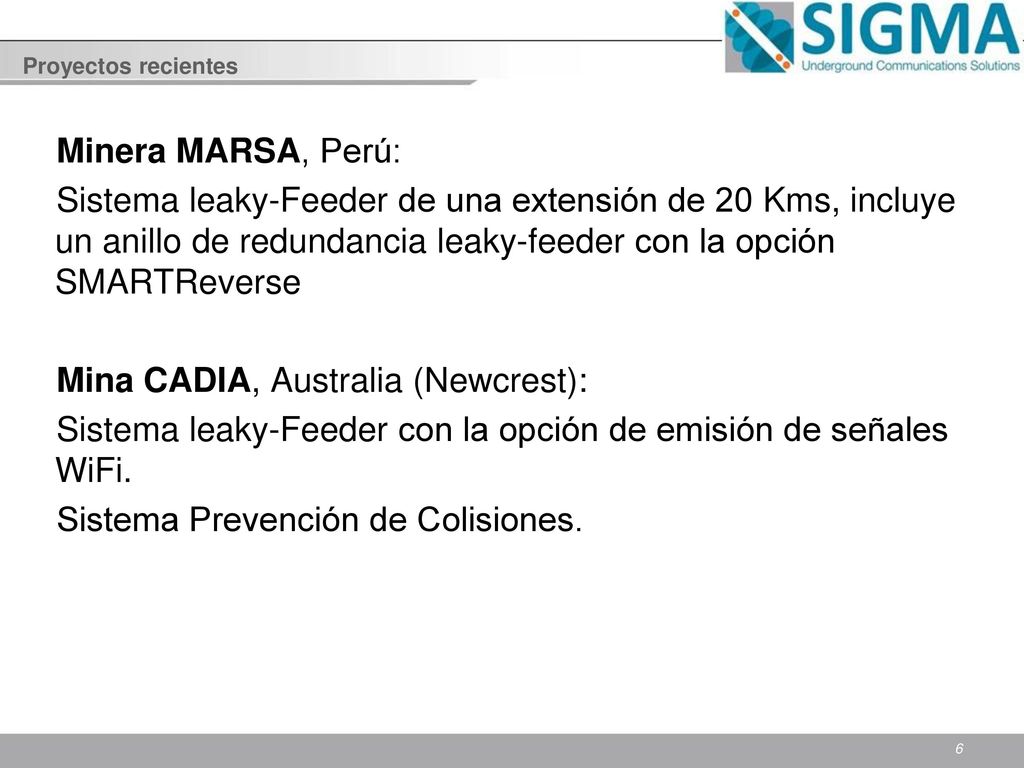

6 Proyectos recientes Minera MARSA, Perú: Sistema leaky-Feeder de una extensión de 20 Kms, incluye un anillo de redundancia leaky-feeder con la opción SMARTReverse Mina CADIA, Australia (Newcrest): Sistema leaky-Feeder con la opción de emisión de señales WiFi. Sistema Prevención de Colisiones.

7 Sistemas Instalados en el Mundo
Newcrest Firmó contrato con nosotros para proveerles nuestro sistema a todas sus minas en el mundo Stephen Powell Manager Mining Technology & Innovation

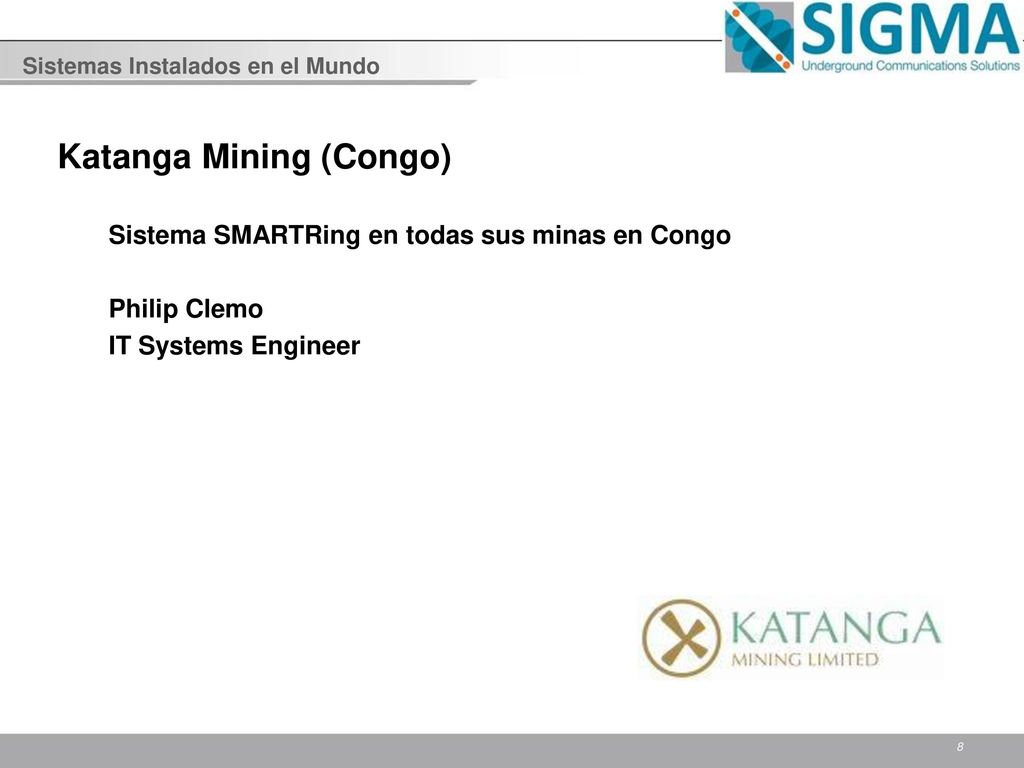

8 Katanga Mining (Congo)
Sistemas Instalados en el Mundo Katanga Mining (Congo) Sistema SMARTRing en todas sus minas en Congo Philip Clemo IT Systems Engineer

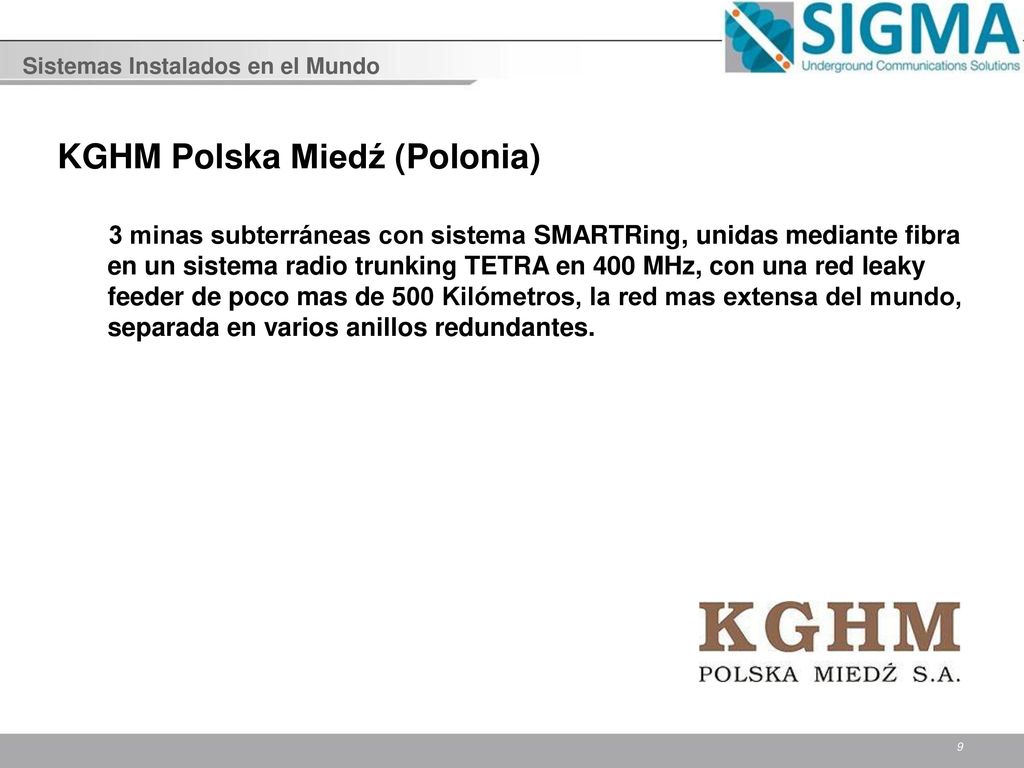

9 KGHM Polska Miedź (Polonia)
Sistemas Instalados en el Mundo KGHM Polska Miedź (Polonia) 3 minas subterráneas con sistema SMARTRing, unidas mediante fibra en un sistema radio trunking TETRA en 400 MHz, con una red leaky feeder de poco mas de 500 Kilómetros, la red mas extensa del mundo, separada en varios anillos redundantes.

10 Minera Hochschild (Perú)
Sistemas Instalados en el Mundo Minera Hochschild (Perú) 3 minas subterráneas con sistema SMARTRing, unidas inalámbricamente con sitio central, reportabilidad remota.

11 Sistemas Instalados en el Mundo
Rio Tinto Sistema ELF en la mina Mina Argyle Diamond. En conversaciones para sus otras minas. Wayne van Heerden Snr Mining Engineer - Argyle Underground Project Rio Tinto - Technology & Innovation Australia

12 Comunicación Subterréanea

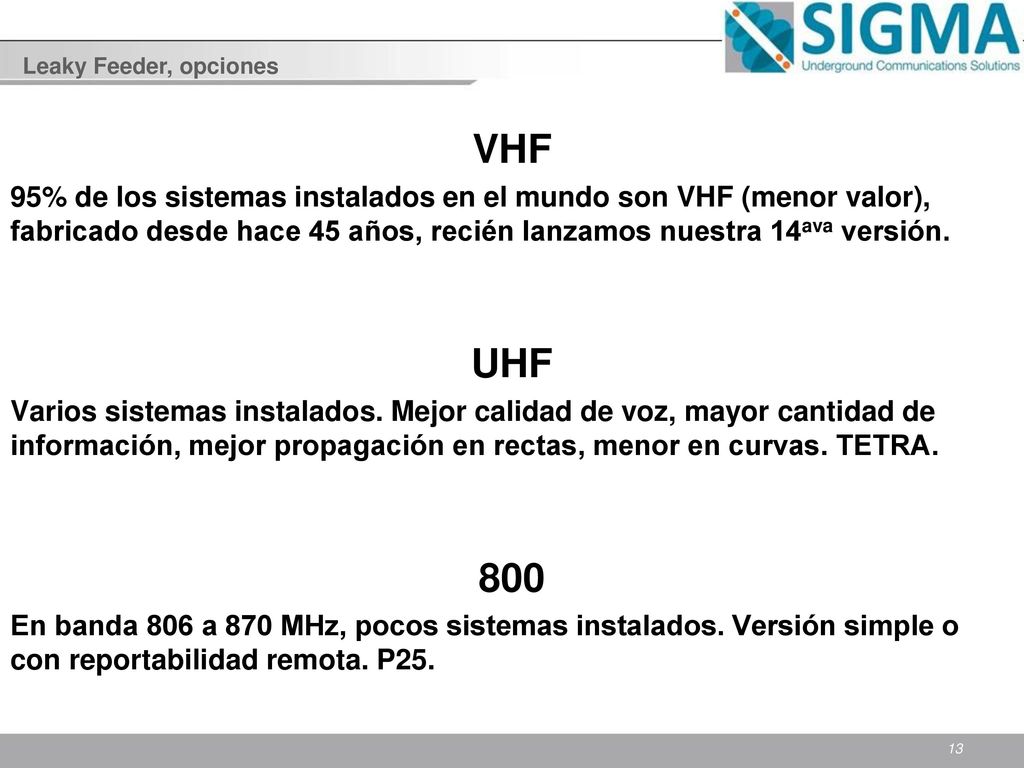

13 Leaky Feeder, opciones VHF 95% de los sistemas instalados en el mundo son VHF (menor valor), fabricado desde hace 45 años, recién lanzamos nuestra 14ava versión. UHF Varios sistemas instalados. Mejor calidad de voz, mayor cantidad de información, mejor propagación en rectas, menor en curvas. TETRA. 800 En banda 806 a 870 MHz, pocos sistemas instalados. Versión simple o con reportabilidad remota. P25.

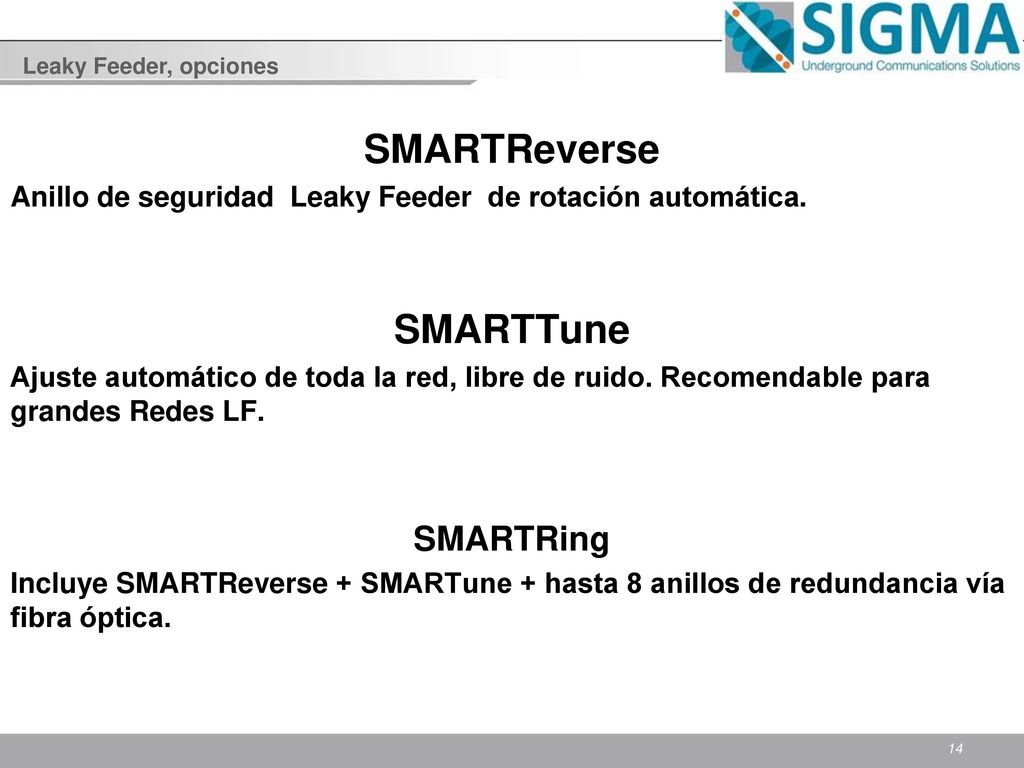

14 SMARTReverse SMARTTune
Leaky Feeder, opciones SMARTReverse Anillo de seguridad Leaky Feeder de rotación automática. SMARTTune Ajuste automático de toda la red, libre de ruido. Recomendable para grandes Redes LF. SMARTRing Incluye SMARTReverse + SMARTune + hasta 8 anillos de redundancia vía fibra óptica.

15 Amplificador SIGMA

16 Gran diversidad de amplificadores

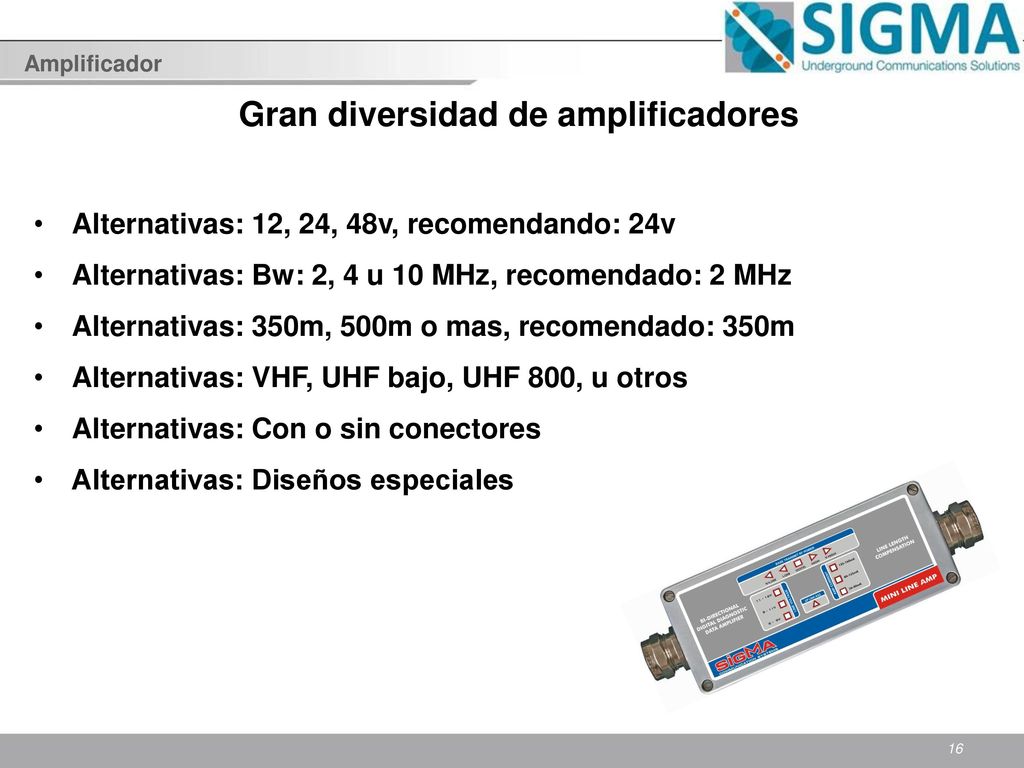

Alternativas: 12, 24, 48v, recomendando: 24v Alternativas: Bw: 2, 4 u 10 MHz, recomendado: 2 MHz Alternativas: 350m, 500m o mas, recomendado: 350m Alternativas: VHF, UHF bajo, UHF 800, u otros Alternativas: Con o sin conectores Alternativas: Diseños especiales

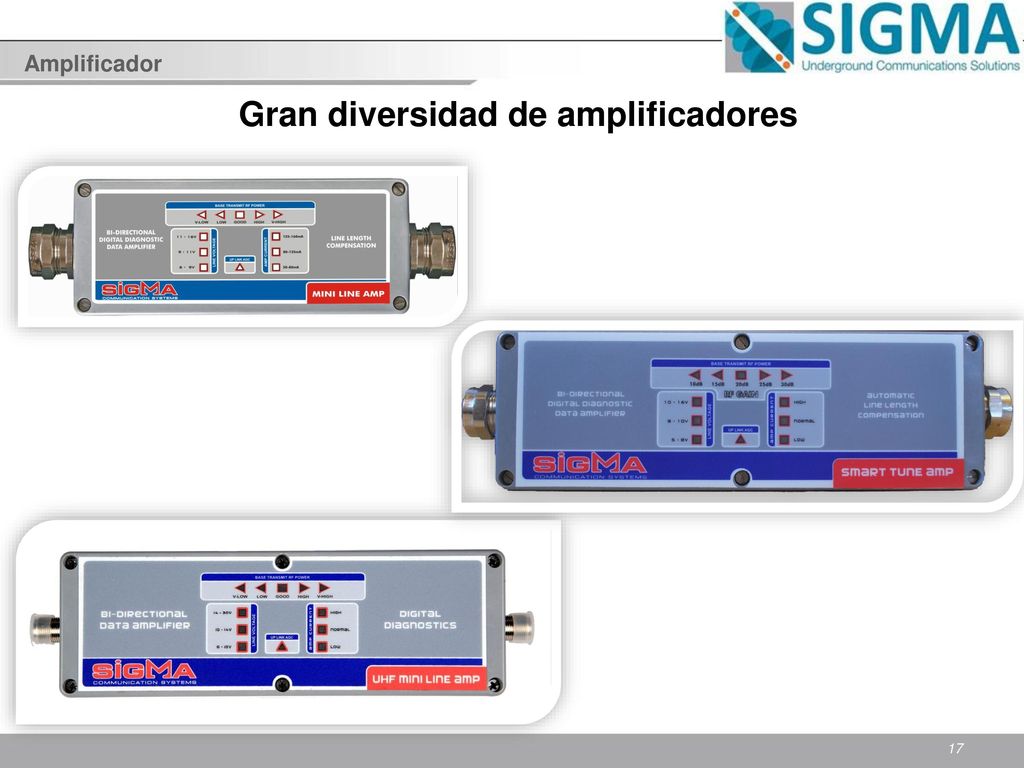

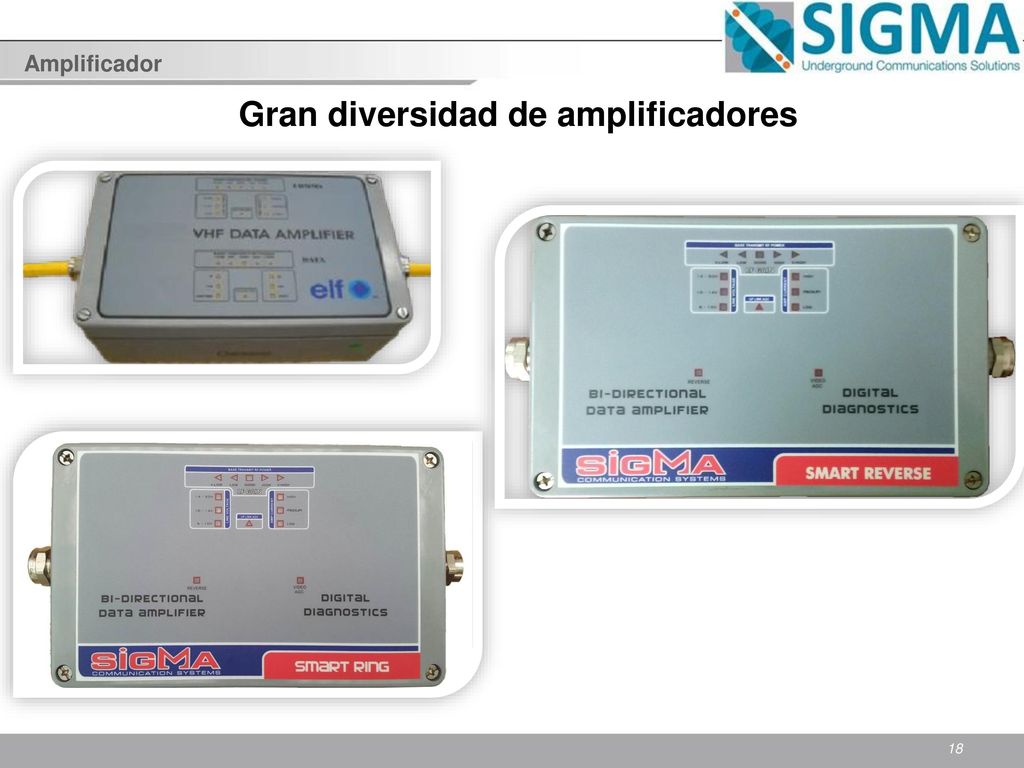

17 Gran diversidad de amplificadores

18 Gran diversidad de amplificadores

19 SMARTRing

20 SMARTRing Red Leaky Feeder Sigue siendo la mejor para comunicaciones de radio en minería

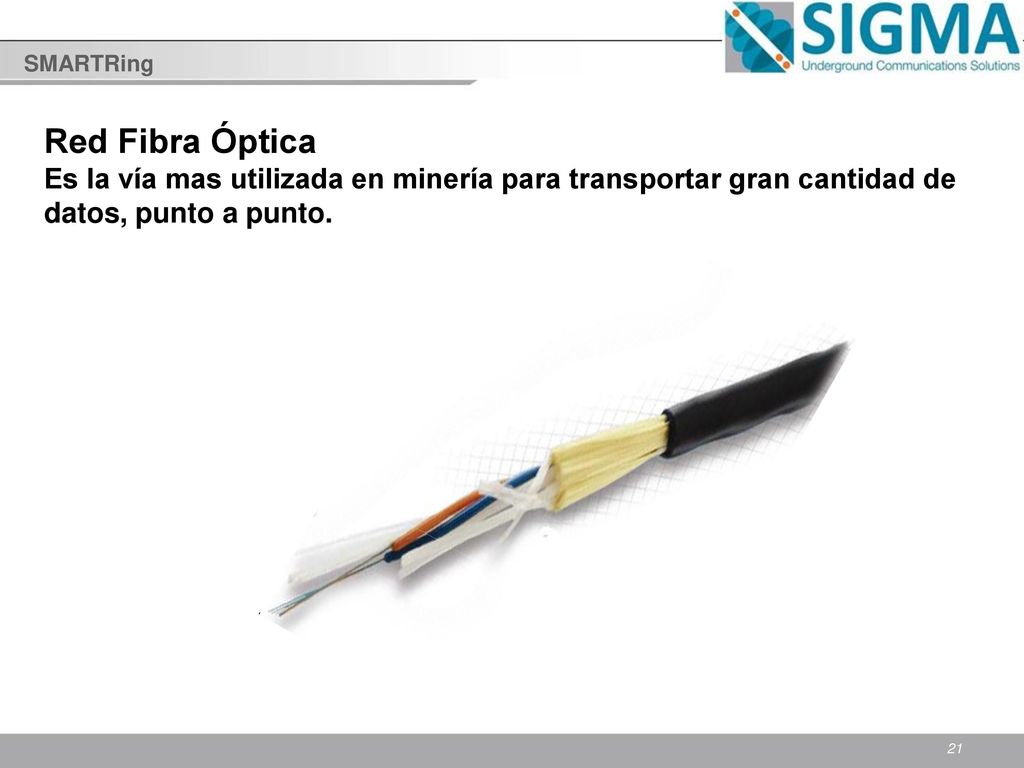

21 SMARTRing Red Fibra Óptica Es la vía mas utilizada en minería para transportar gran cantidad de datos, punto a punto.

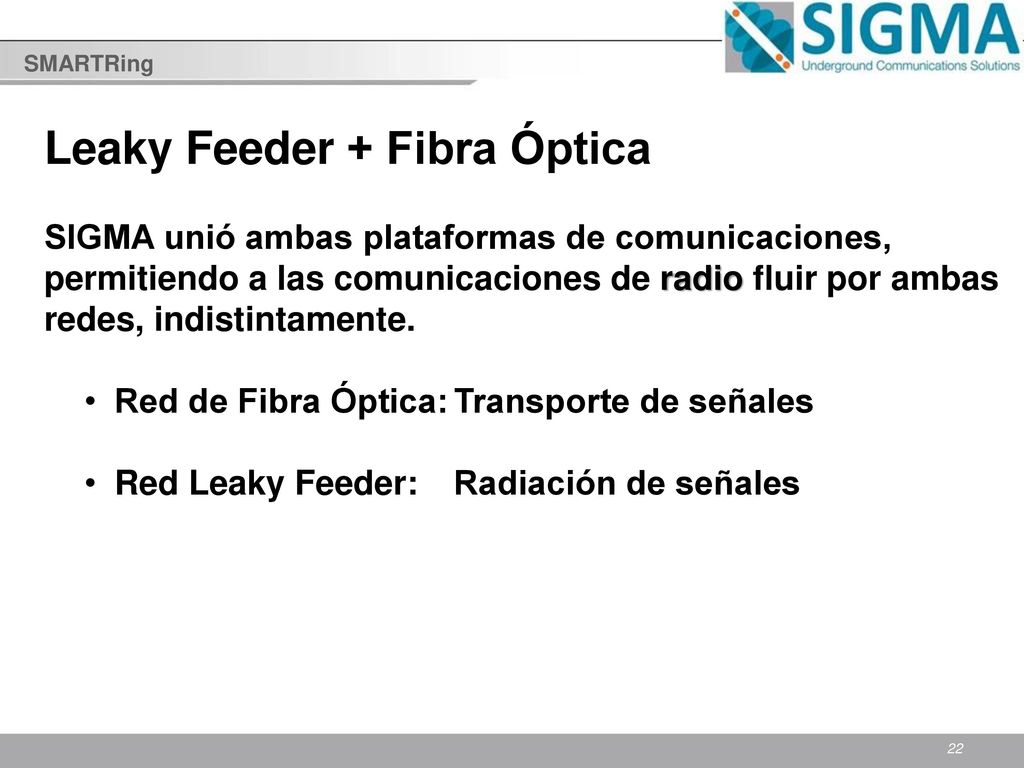

22 Leaky Feeder + Fibra Óptica
SMARTRing Leaky Feeder + Fibra Óptica SIGMA unió ambas plataformas de comunicaciones, permitiendo a las comunicaciones de radio fluir por ambas redes, indistintamente. Red de Fibra Óptica: Transporte de señales Red Leaky Feeder: Radiación de señales

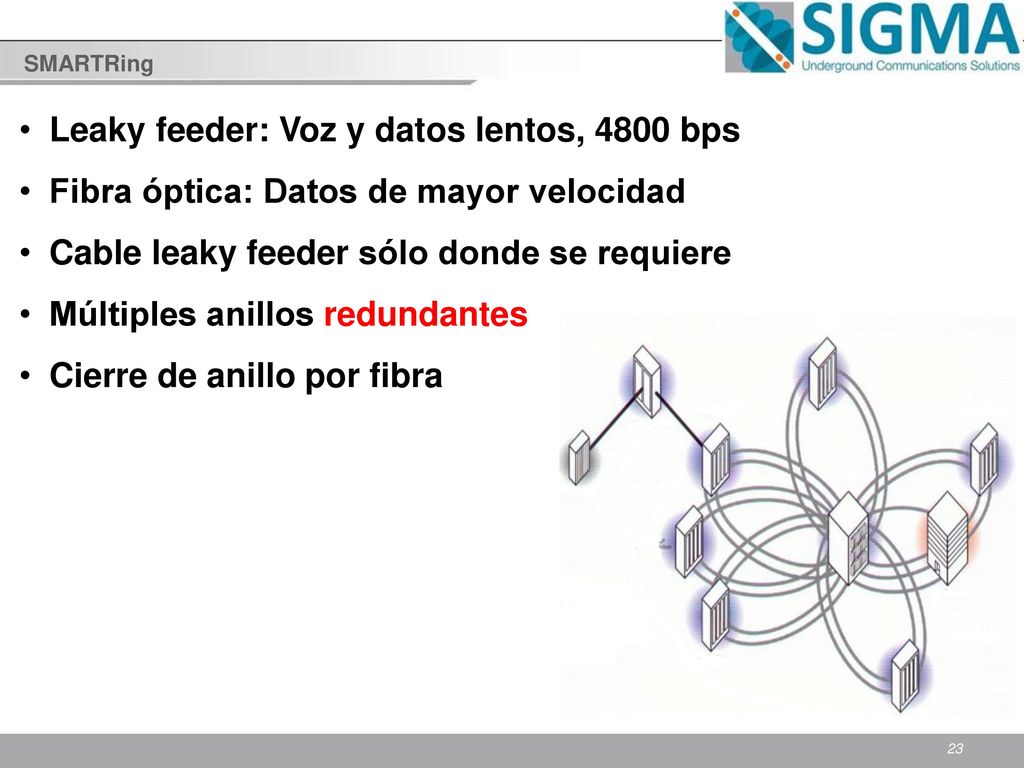

23 Leaky feeder: Voz y datos lentos, 4800 bps
SMARTRing Leaky feeder: Voz y datos lentos, 4800 bps Fibra óptica: Datos de mayor velocidad Cable leaky feeder sólo donde se requiere Múltiples anillos redundantes Cierre de anillo por fibra

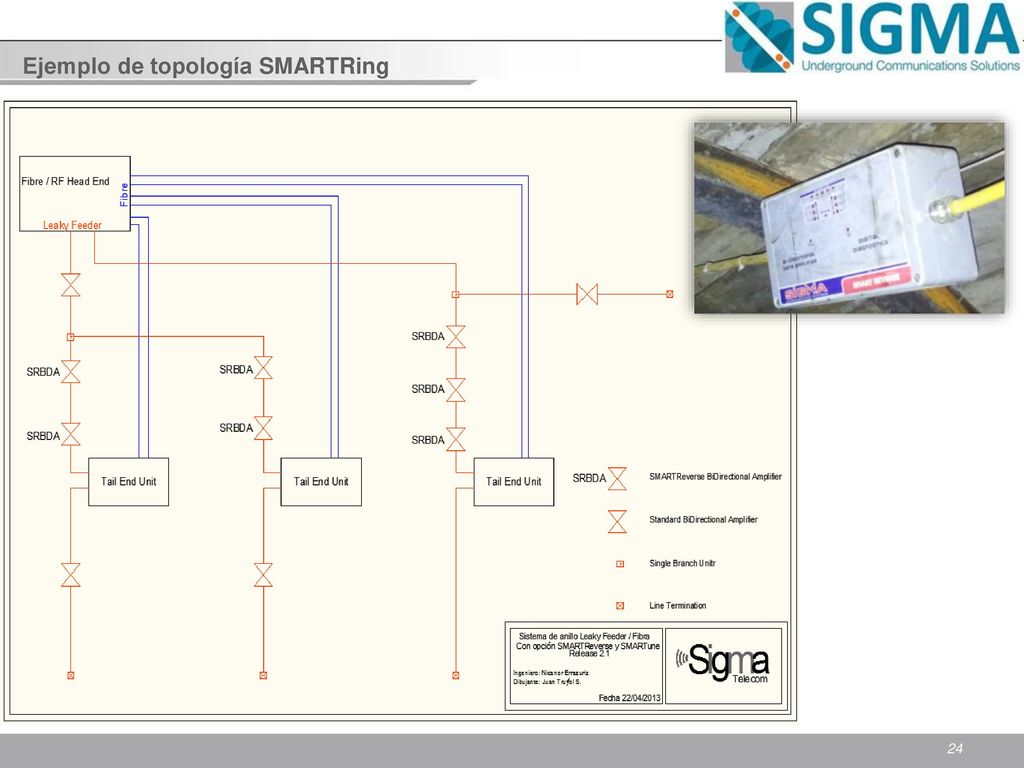

24 Ejemplo de topología SMARTRing

25 Una red leaky feeeder se separa en varias redes mas chicas.
SMARTRing Una red leaky feeeder se separa en varias redes mas chicas. Tramos más cortos leaky feeder, red mas confiable. Control de ganancia ajustado automáticamente según Estado de red Tráfico en la red Incremento en la confiabilidad de las comunicaciones de voz Mejoramiento sustancial en la calidad de voz Confiabilidad de red adecuada para transmisión de datos

26 Extensión LF via Fibra

27 Nueva extensión leaky feeder via fibra

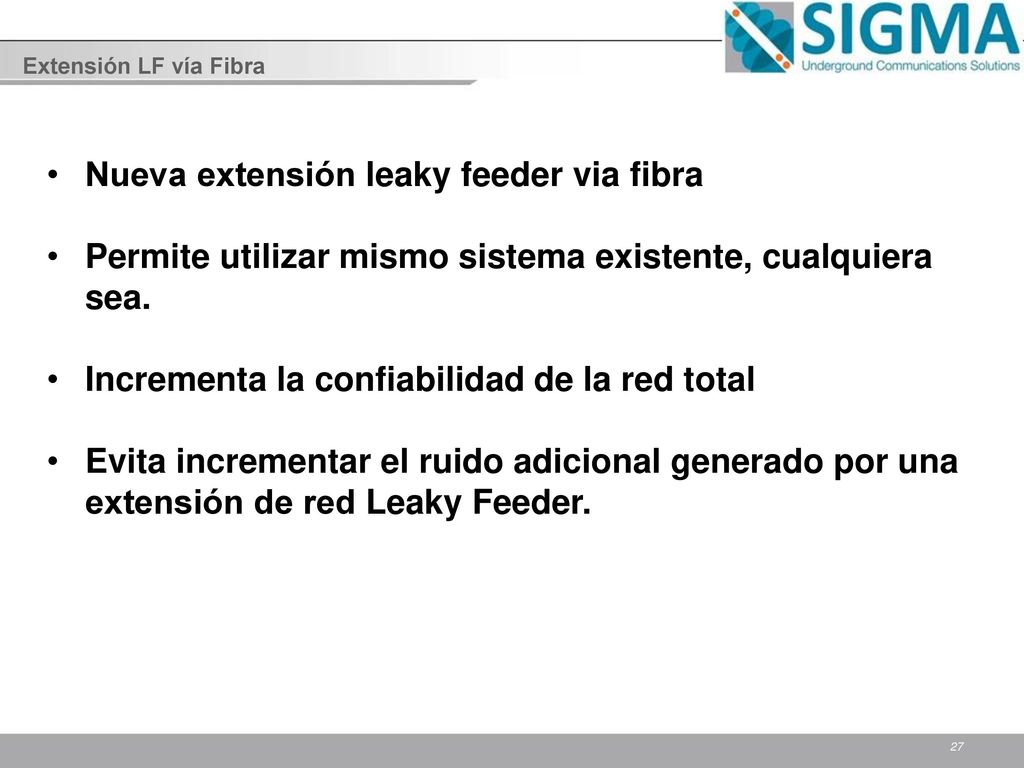

Extensión LF vía Fibra Nueva extensión leaky feeder via fibra Permite utilizar mismo sistema existente, cualquiera sea. Incrementa la confiabilidad de la red total Evita incrementar el ruido adicional generado por una extensión de red Leaky Feeder.

28 Head End Cable de F.O. 2 Tx / Rx Otros Ampl. Ampl. SIGMA
Extensión LF vía Fibra Head End Cable de F.O. 2 Tx / Rx Otros Ampl. Ampl. SIGMA

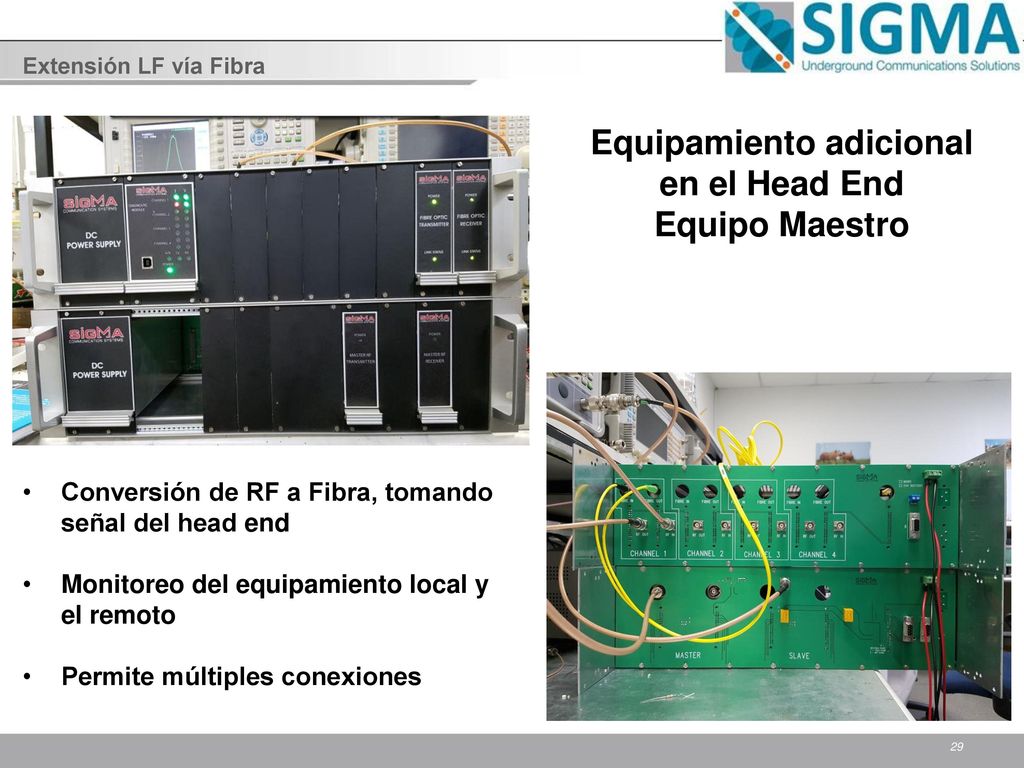

29 Equipamiento adicional en el Head End
Extensión LF vía Fibra Equipamiento adicional en el Head End Equipo Maestro Conversión de RF a Fibra, tomando señal del head end Monitoreo del equipamiento local y el remoto Permite múltiples conexiones

30 Equipamiento Remoto Conversión de Fibra a RF Requiere de energía
Extensión LF vía Fibra Equipamiento Remoto Conversión de Fibra a RF Requiere de energía

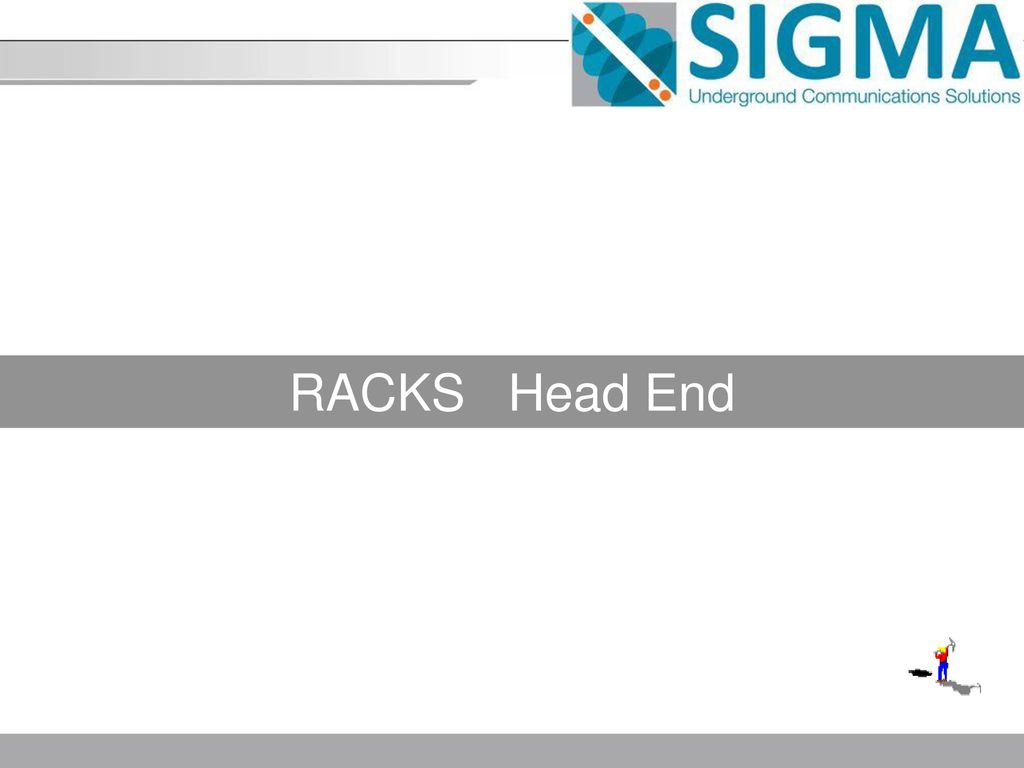

31 RACKS Head End

32 Gabinetes sellados, ventilación e iluminación bajo demanda

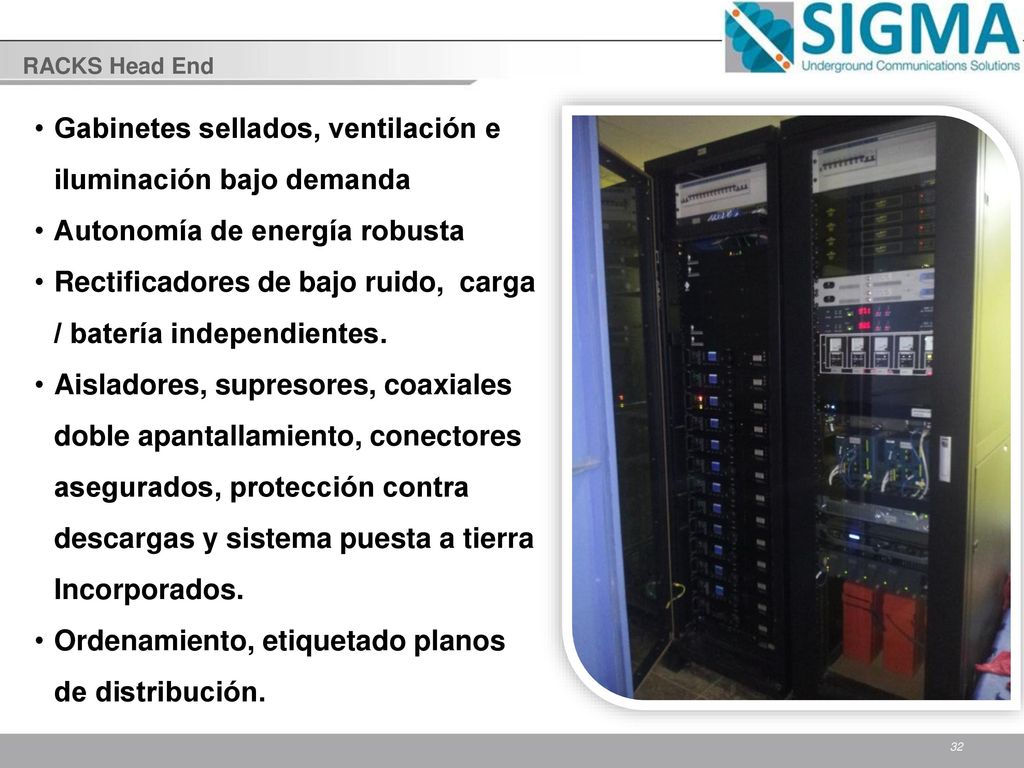

RACKS Head End Gabinetes sellados, ventilación e iluminación bajo demanda Autonomía de energía robusta Rectificadores de bajo ruido, carga / batería independientes. Aisladores, supresores, coaxiales doble apantallamiento, conectores asegurados, protección contra descargas y sistema puesta a tierra Incorporados. Ordenamiento, etiquetado planos de distribución.

33 SIGMATion

34 Un servidor para todos los sistemas de valor agregado SIGMA
SIGMATion Un servidor para todos los sistemas de valor agregado SIGMA Todas las aplicaciones comunicadas via leaky feeder. Interfaz entre la red leaky feeder y la red Ethernet del cliente.

35 Ubicado en rack Head End Comunica la red leaky feeder y/o red Ethernet
SIGMATion Descripción General: Ubicado en rack Head End Comunica la red leaky feeder y/o red Ethernet Aplicaciones pueden ser visualizados en cualquier computador de la red Ethernet vía browser Informes, estado actual e histórico Sistema de administración de alarmas con asignación de responsabilidades Visualización gráfica del estado actual (sobre mapa de mina). Puede ser modificada o cambiada por el cliente. Base de datos abierta y simple

36 Diagnostico Remoto Amplificadores

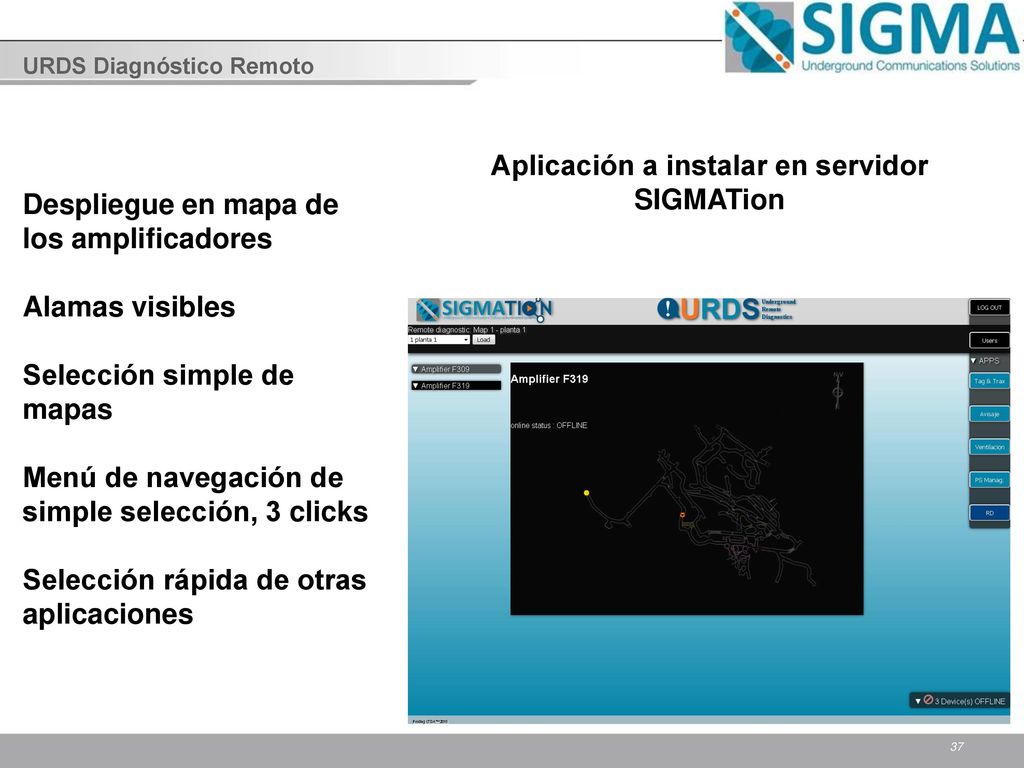

37 Aplicación a instalar en servidor SIGMATion
URDS Diagnóstico Remoto Aplicación a instalar en servidor SIGMATion Despliegue en mapa de los amplificadores Alamas visibles Selección simple de mapas Menú de navegación de simple selección, 3 clicks Selección rápida de otras aplicaciones

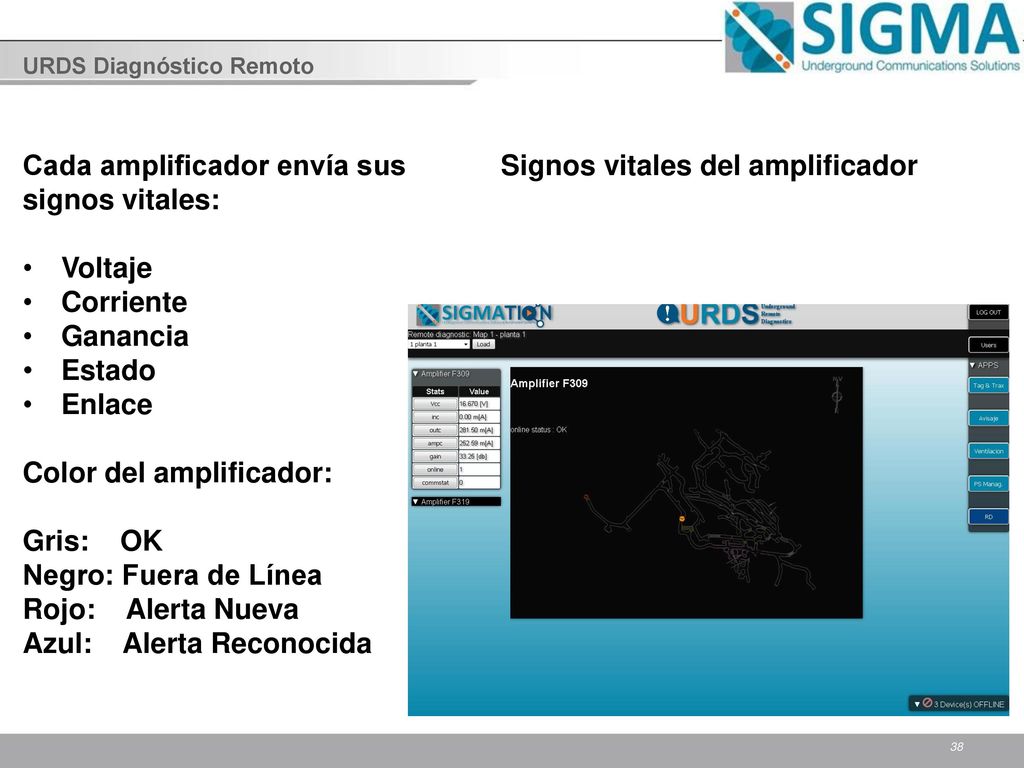

38 Signos vitales del amplificador
URDS Diagnóstico Remoto Cada amplificador envía sus signos vitales: Voltaje Corriente Ganancia Estado Enlace Color del amplificador: Gris: OK Negro: Fuera de Línea Rojo: Alerta Nueva Azul: Alerta Reconocida Signos vitales del amplificador

39 Histórico de cada señal

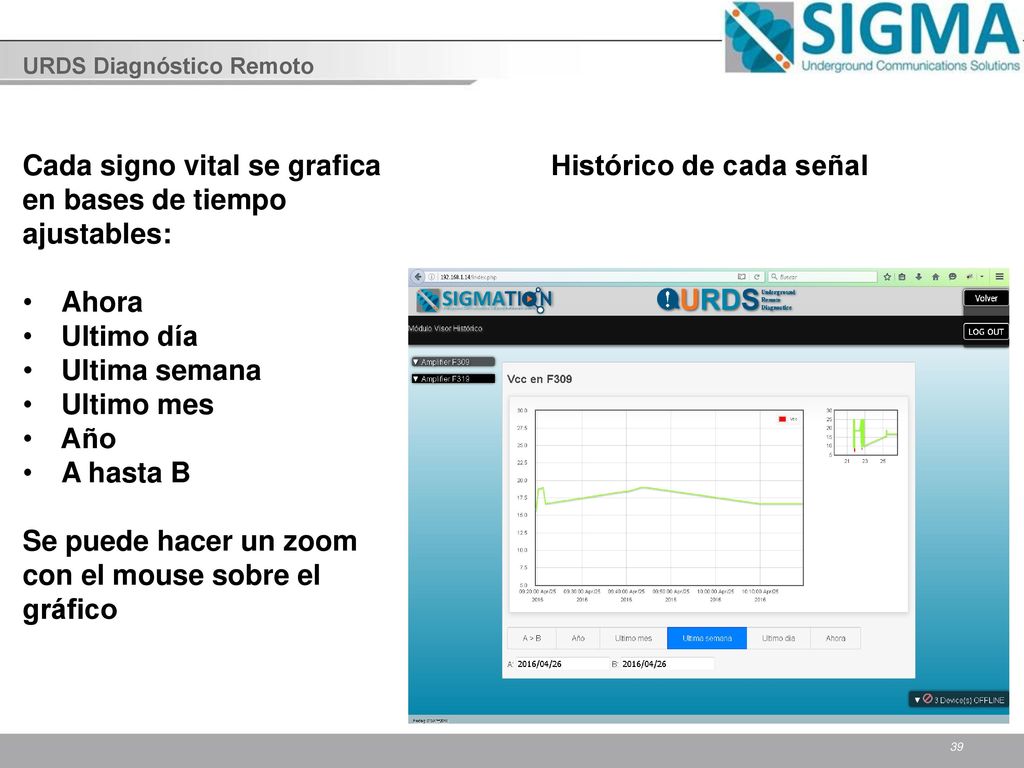

URDS Diagnóstico Remoto Cada signo vital se grafica en bases de tiempo ajustables: Ahora Ultimo día Ultima semana Ultimo mes Año A hasta B Se puede hacer un zoom con el mouse sobre el gráfico Histórico de cada señal

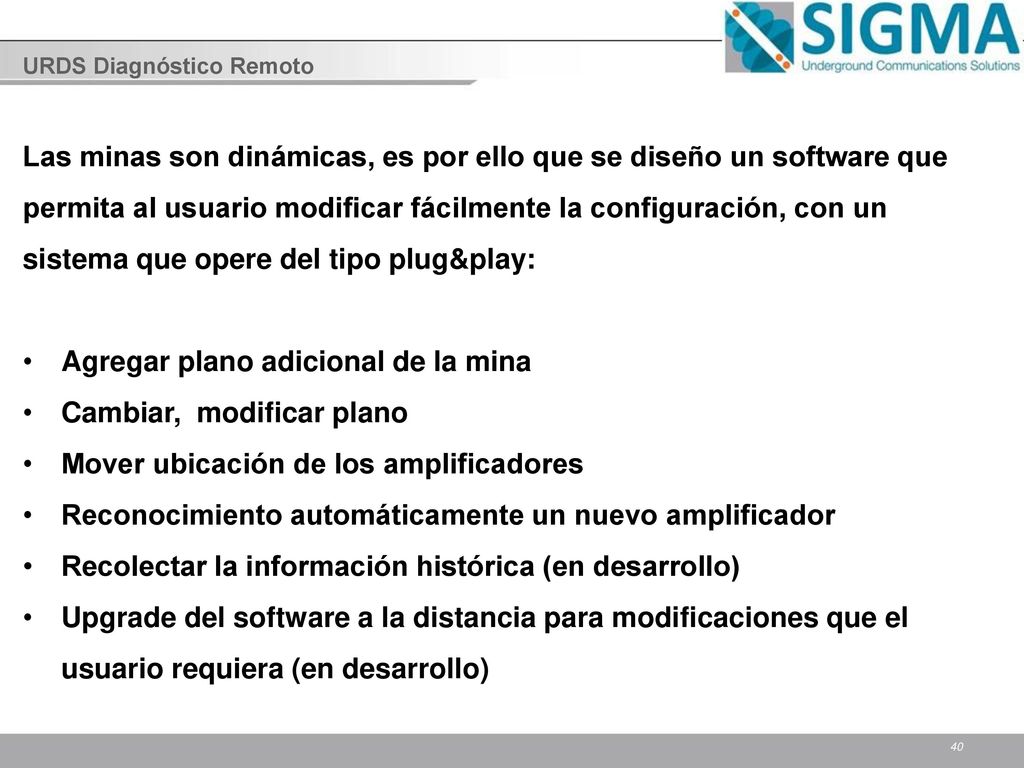

40 Agregar plano adicional de la mina Cambiar, modificar plano
URDS Diagnóstico Remoto Las minas son dinámicas, es por ello que se diseño un software que permita al usuario modificar fácilmente la configuración, con un sistema que opere del tipo plug&play: Agregar plano adicional de la mina Cambiar, modificar plano Mover ubicación de los amplificadores Reconocimiento automáticamente un nuevo amplificador Recolectar la información histórica (en desarrollo) Upgrade del software a la distancia para modificaciones que el usuario requiera (en desarrollo)

41 Monitoreo de Fuentes de Poder
EN DESARROLLO

42 Conocer el tiempo de corte de energía AC
PSM Monitoreo fuente de poder Tan importante como es el monitoreo de los amplificadores, es el monitoreo de las fuentes que les proveen energía para operar Conocer el tiempo de corte de energía AC Conocer el estado de las baterías (duración real de autonomía) Monitoreo vía red leaky feeder

43 Gestión de Avisaje

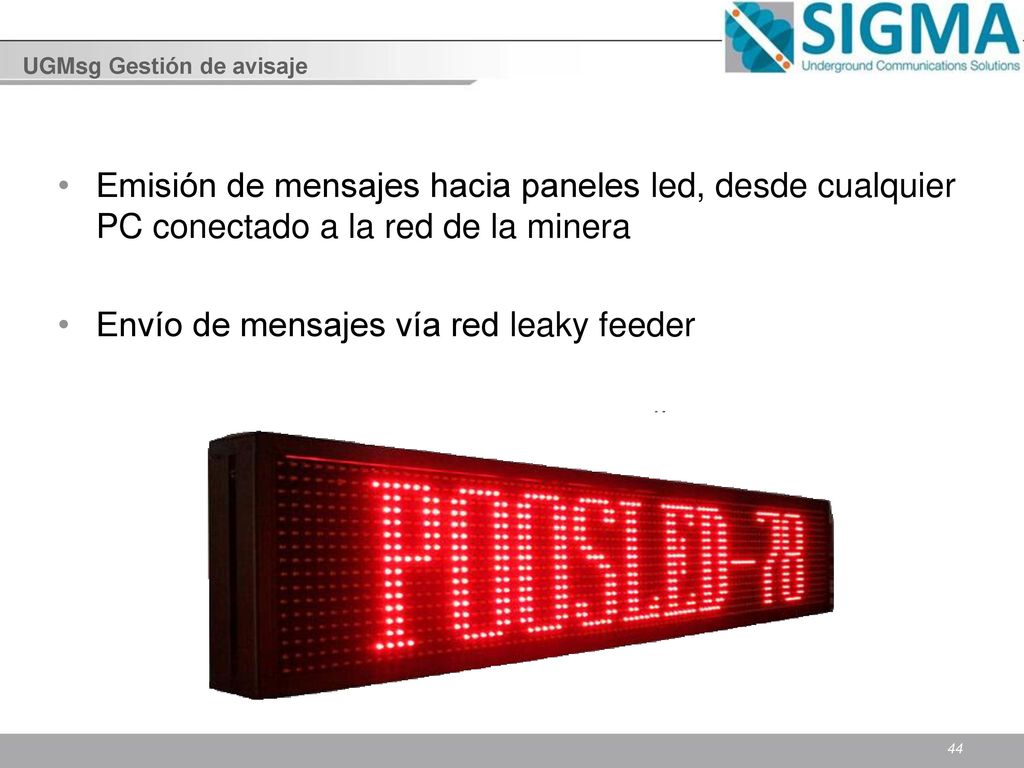

44 Envío de mensajes vía red leaky feeder
UGMsg Gestión de avisaje Emisión de mensajes hacia paneles led, desde cualquier PC conectado a la red de la minera Envío de mensajes vía red leaky feeder

45 DoLF Data over Leaky Feeder

46 SIGMA DoLF: Data over Leaky Feeder

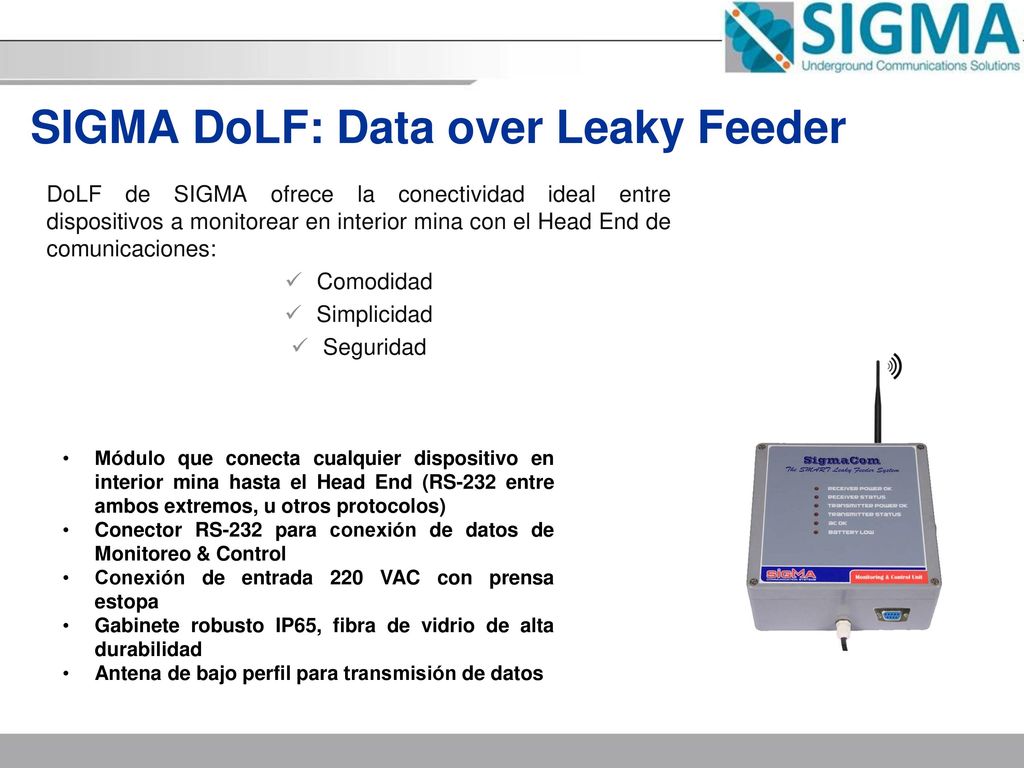

DoLF de SIGMA ofrece la conectividad ideal entre dispositivos a monitorear en interior mina con el Head End de comunicaciones: Comodidad Simplicidad Seguridad Módulo que conecta cualquier dispositivo en interior mina hasta el Head End (RS-232 entre ambos extremos, u otros protocolos) Conector RS-232 para conexión de datos de Monitoreo & Control Conexión de entrada 220 VAC con prensa estopa Gabinete robusto IP65, fibra de vidrio de alta durabilidad Antena de bajo perfil para transmisión de datos

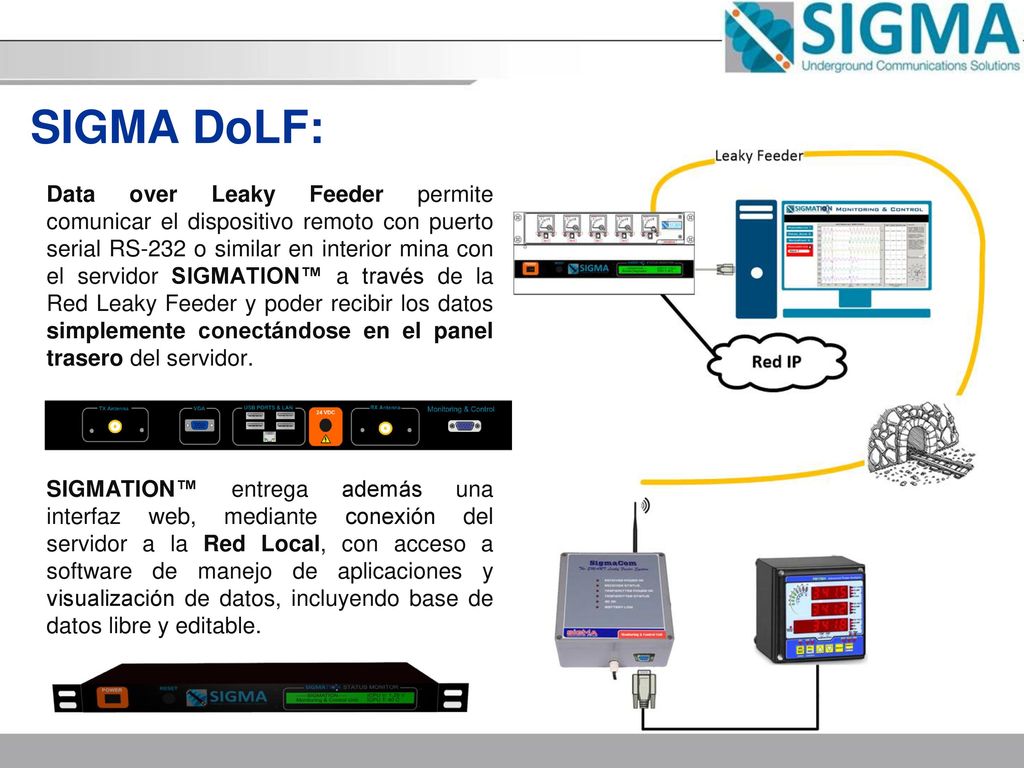

47 SIGMA DoLF: Data over Leaky Feeder permite comunicar el dispositivo remoto con puerto serial RS-232 o similar en interior mina con el servidor SIGMATION™ a través de la Red Leaky Feeder y poder recibir los datos simplemente conectándose en el panel trasero del servidor. SIGMATION™ entrega además una interfaz web, mediante conexión del servidor a la Red Local, con acceso a software de manejo de aplicaciones y visualización de datos, incluyendo base de datos libre y editable.

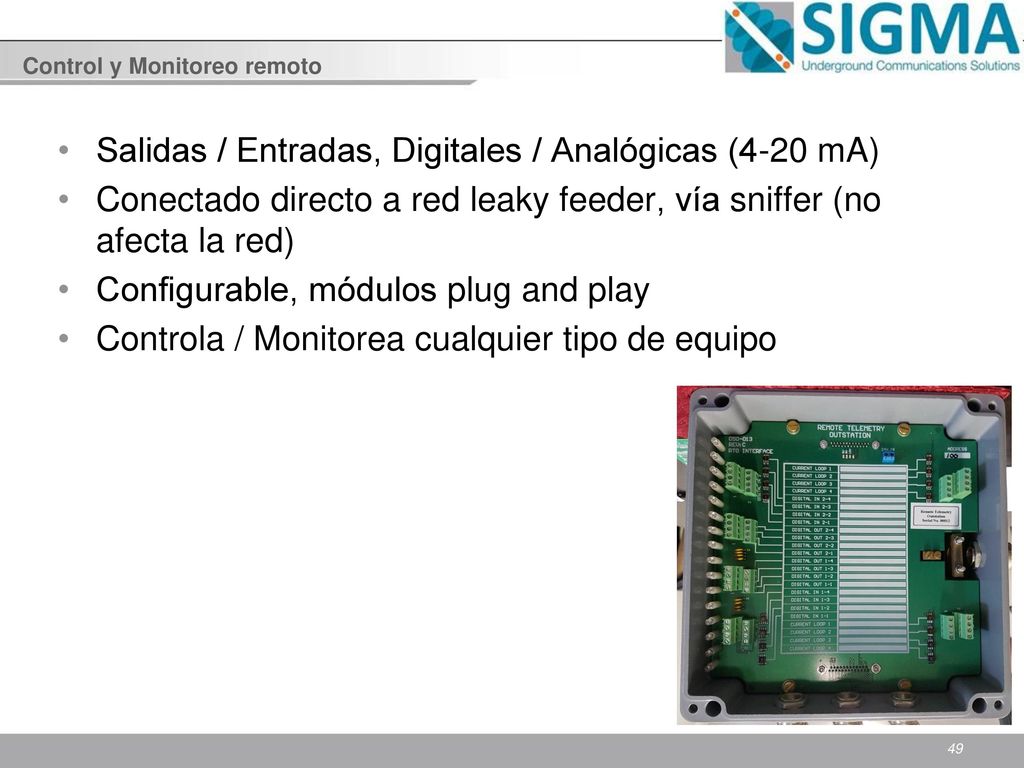

48 Control / Monitoreo Remoto

49 Salidas / Entradas, Digitales / Analógicas (4-20 mA)
Control y Monitoreo remoto Salidas / Entradas, Digitales / Analógicas (4-20 mA) Conectado directo a red leaky feeder, vía sniffer (no afecta la red) Configurable, módulos plug and play Controla / Monitorea cualquier tipo de equipo

50 Ventilación Bajo Demanda
EN DESARROLLO

51 TAGS & TRACKS EN DESARROLLO

52 Gracias Terima kasih благодарю Thankyou Obrigado Danke Merci 谢谢
