1 Control de Calidad en IMRT
Por Diego Dodat Centro Médico Privado Deán Funes La Plata- Argentina

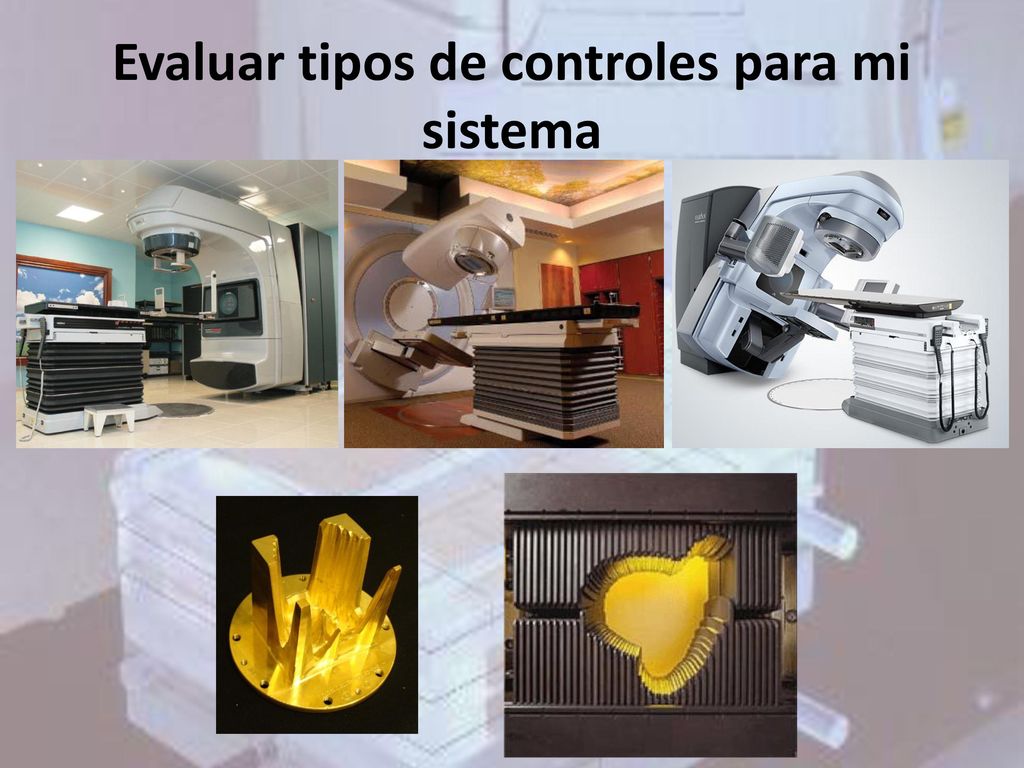

2 Evaluar tipos de controles para mi sistema

3 Evaluar tipos de controles para mi sistema

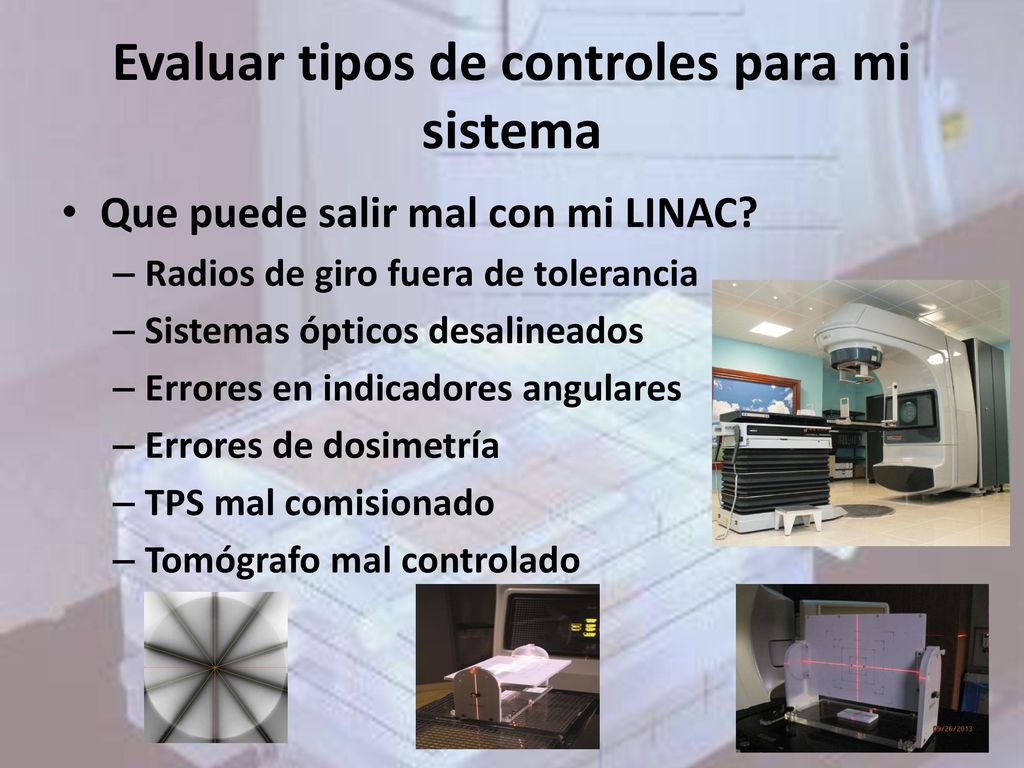

Que puede salir mal con mi LINAC? Radios de giro fuera de tolerancia Sistemas ópticos desalineados Errores en indicadores angulares Errores de dosimetría TPS mal comisionado Tomógrafo mal controlado

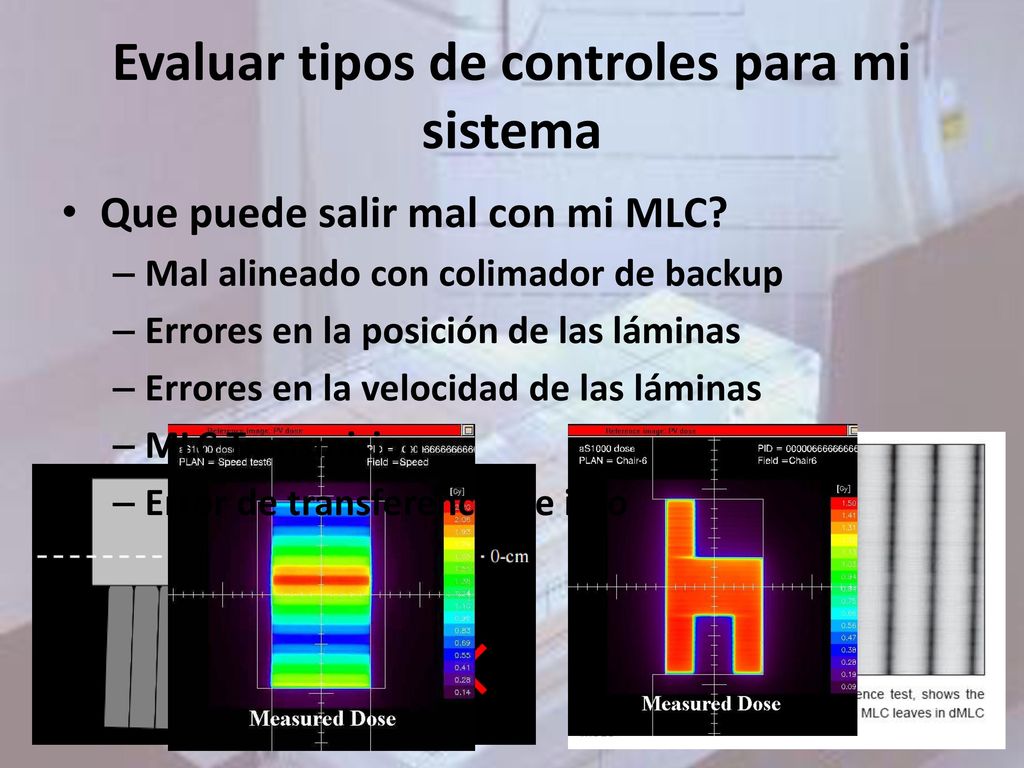

4 Evaluar tipos de controles para mi sistema
Que puede salir mal con mi MLC? Mal alineado con colimador de backup Errores en la posición de las láminas Errores en la velocidad de las láminas MLC Transmision Error de transferencia de info

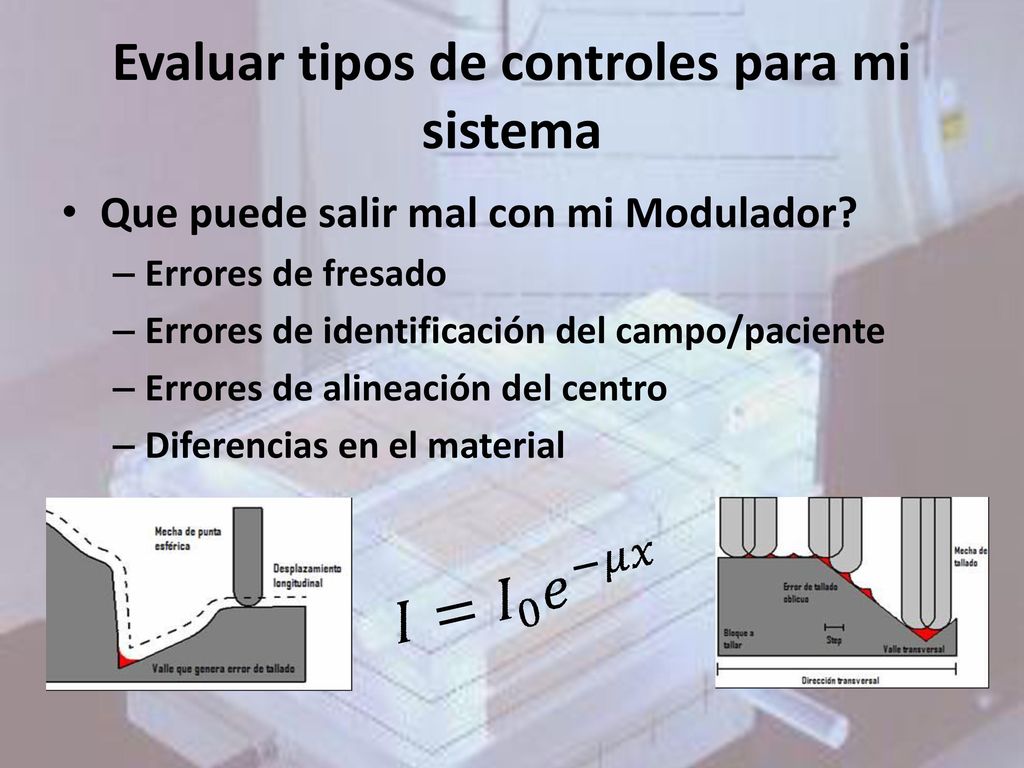

5 Evaluar tipos de controles para mi sistema
Que puede salir mal con mi Modulador? Errores de fresado Errores de identificación del campo/paciente Errores de alineación del centro Diferencias en el material

6 Qué mirar para tener un sistema robusto?

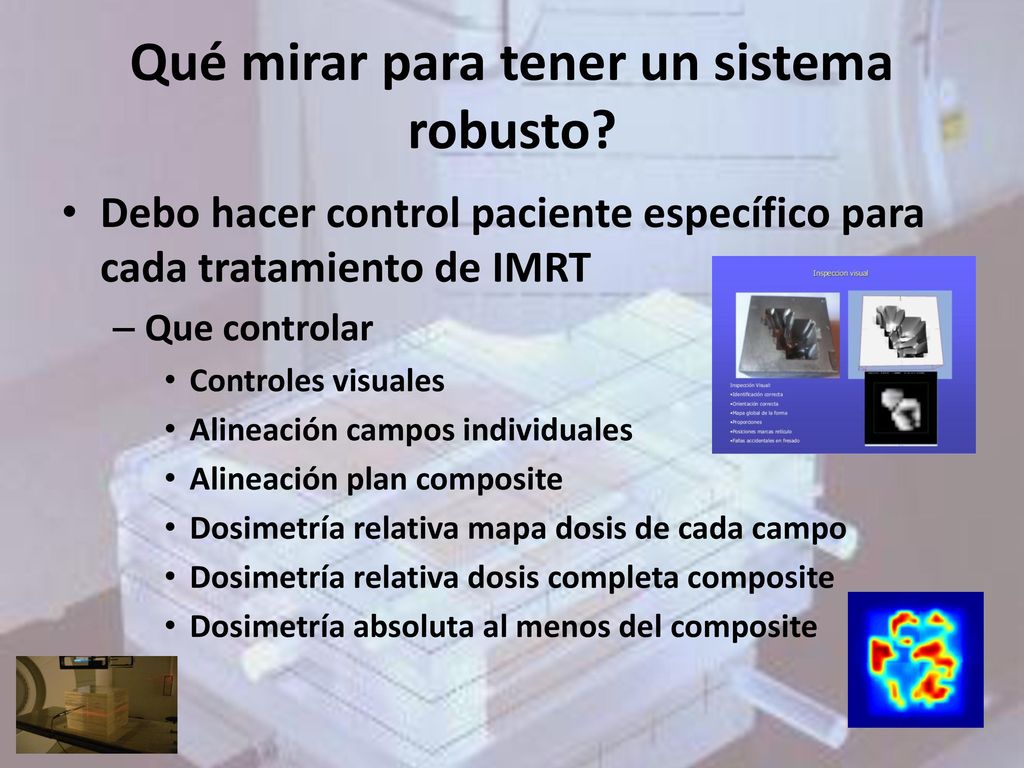

Debo hacer control paciente específico para cada tratamiento de IMRT Que controlar Controles visuales Alineación campos individuales Alineación plan composite Dosimetría relativa mapa dosis de cada campo Dosimetría relativa dosis completa composite Dosimetría absoluta al menos del composite

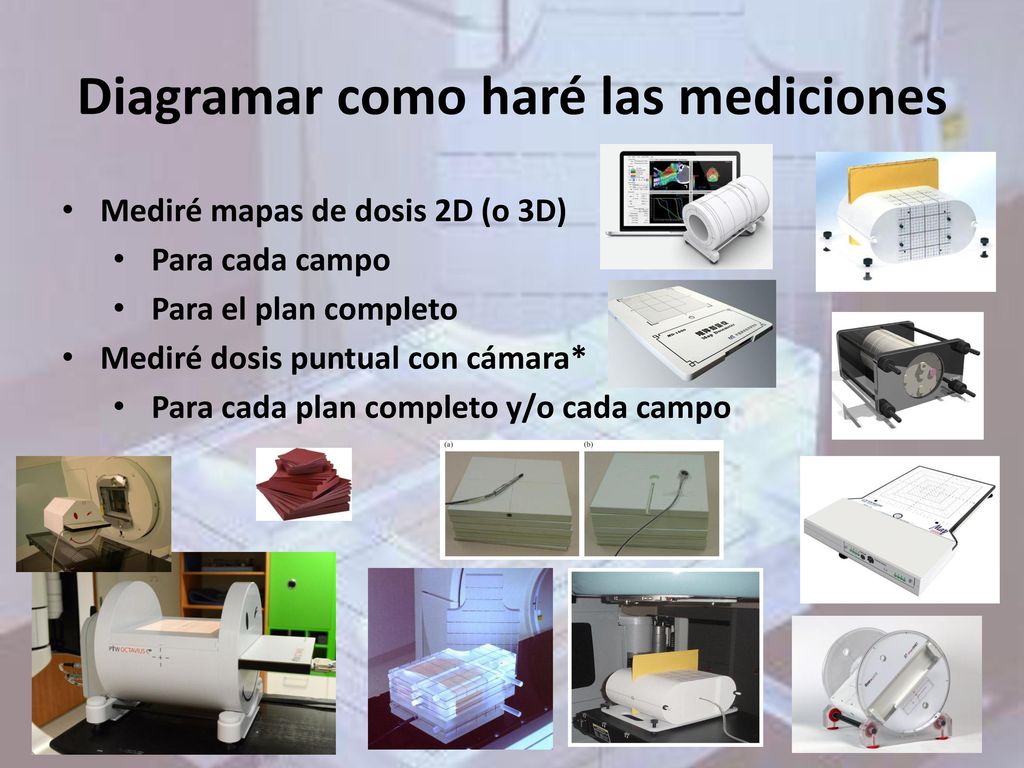

7 Diagramar como haré las mediciones
Mediré mapas de dosis 2D (o 3D) Para cada campo Para el plan completo Mediré dosis puntual con cámara* Para cada plan completo y/o cada campo

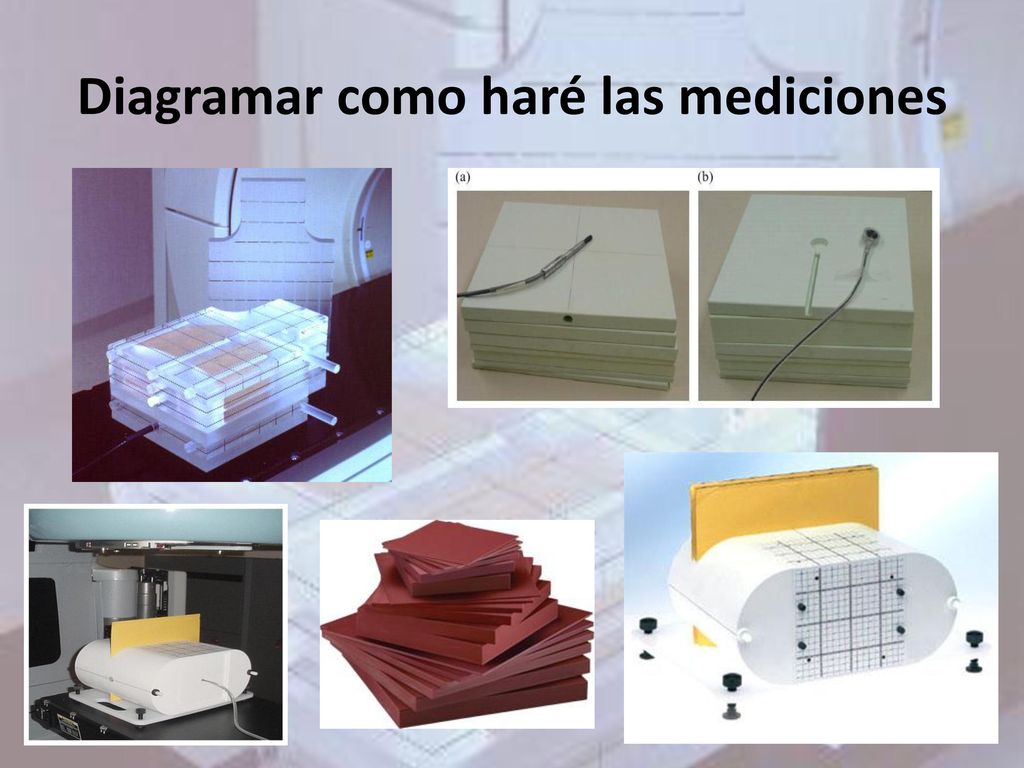

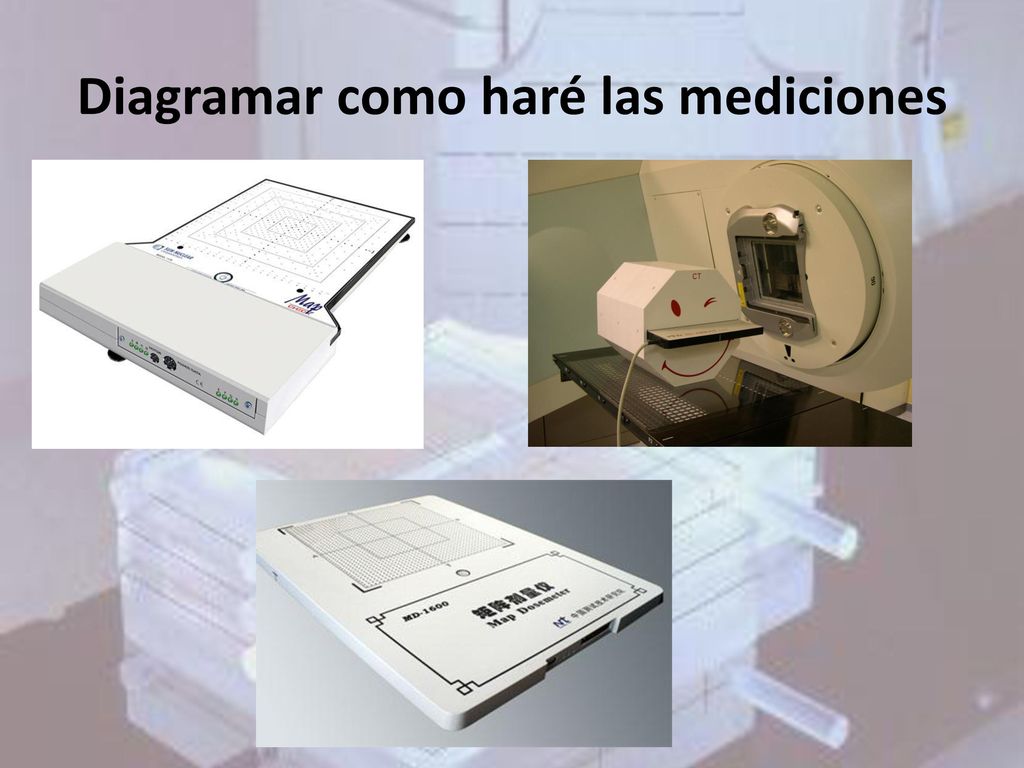

8 Diagramar como haré las mediciones

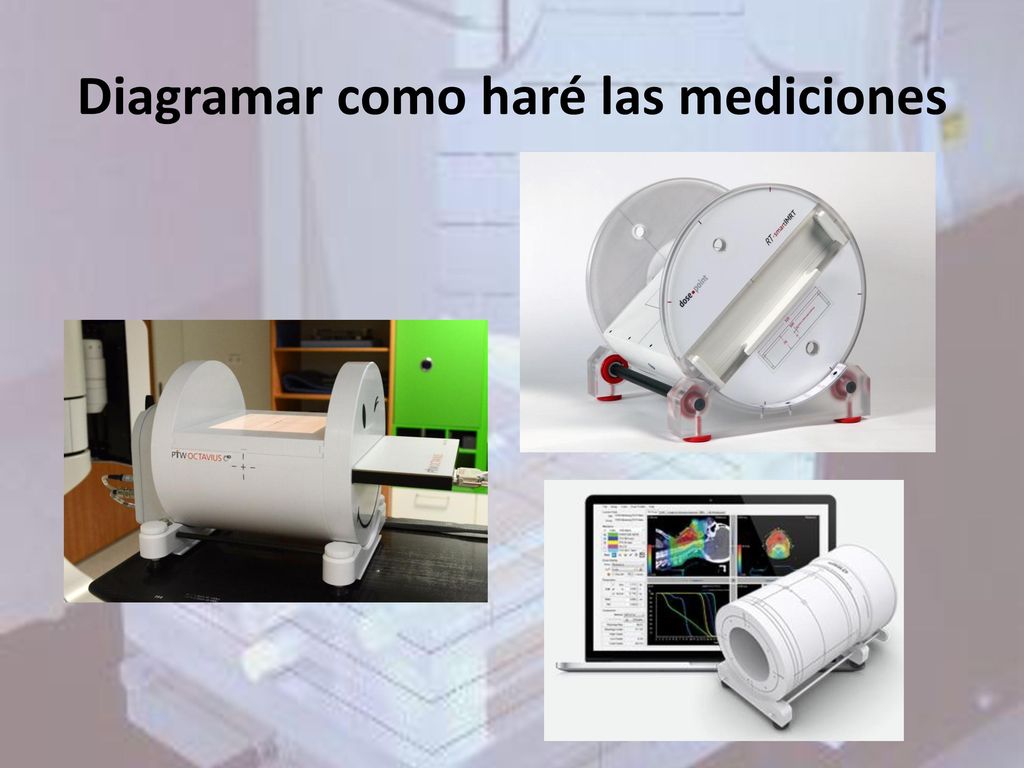

9 Diagramar como haré las mediciones

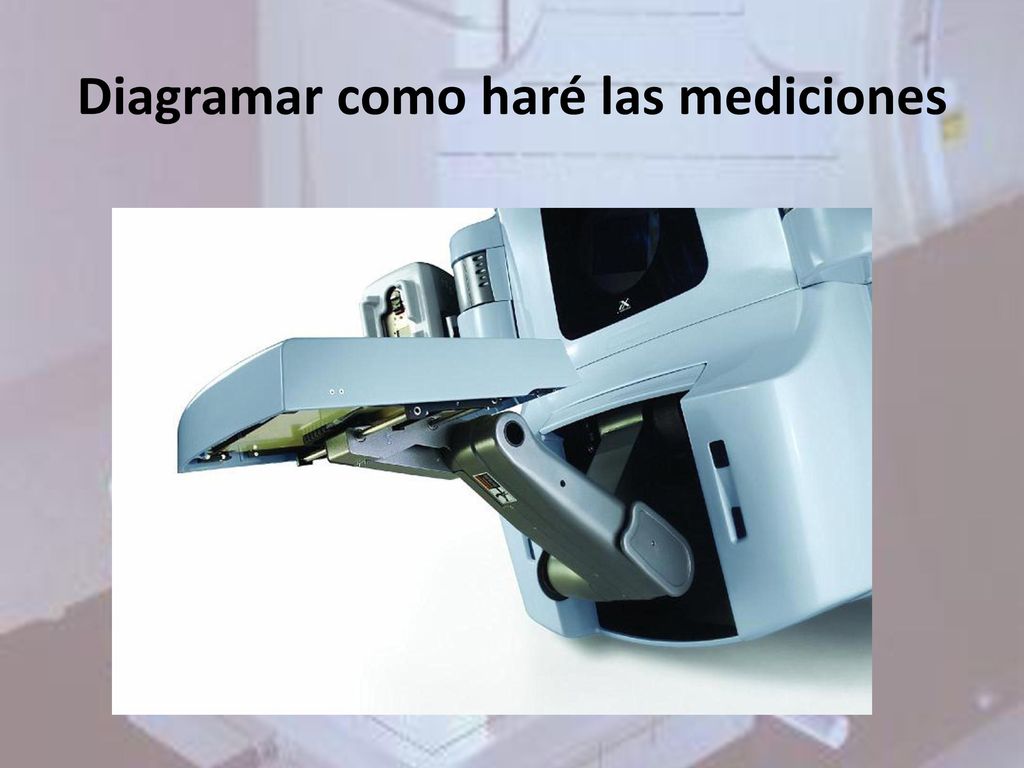

10 Diagramar como haré las mediciones

11 Diagramar como haré las mediciones

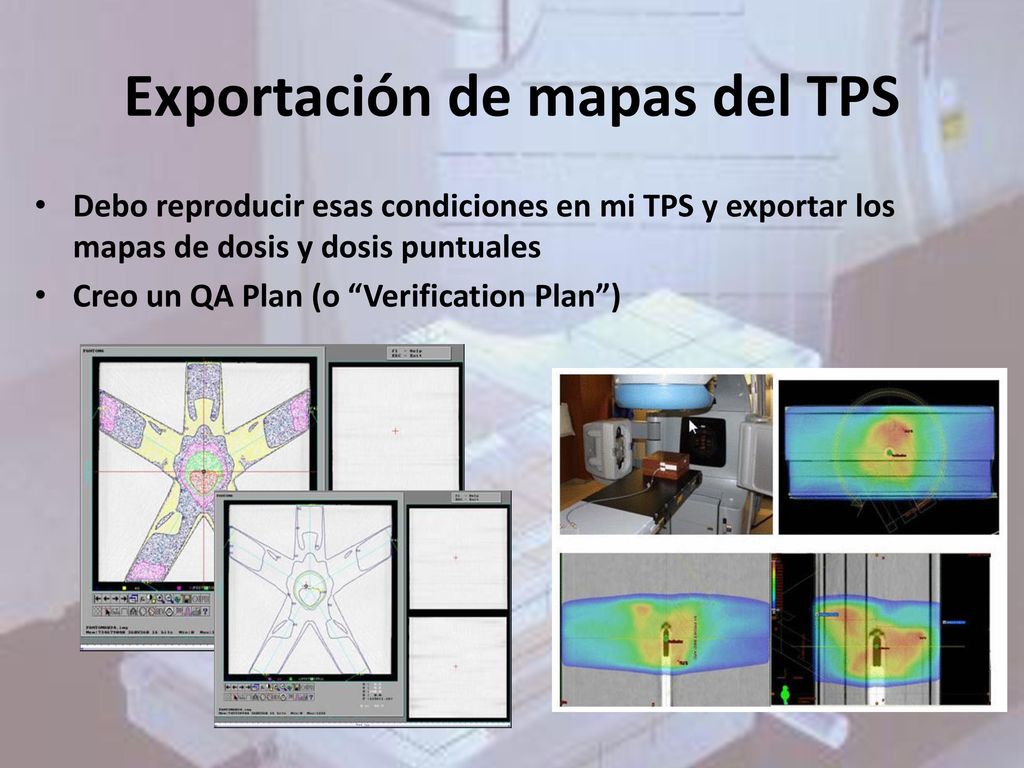

12 Exportación de mapas del TPS
Debo reproducir esas condiciones en mi TPS y exportar los mapas de dosis y dosis puntuales Creo un QA Plan (o “Verification Plan”)

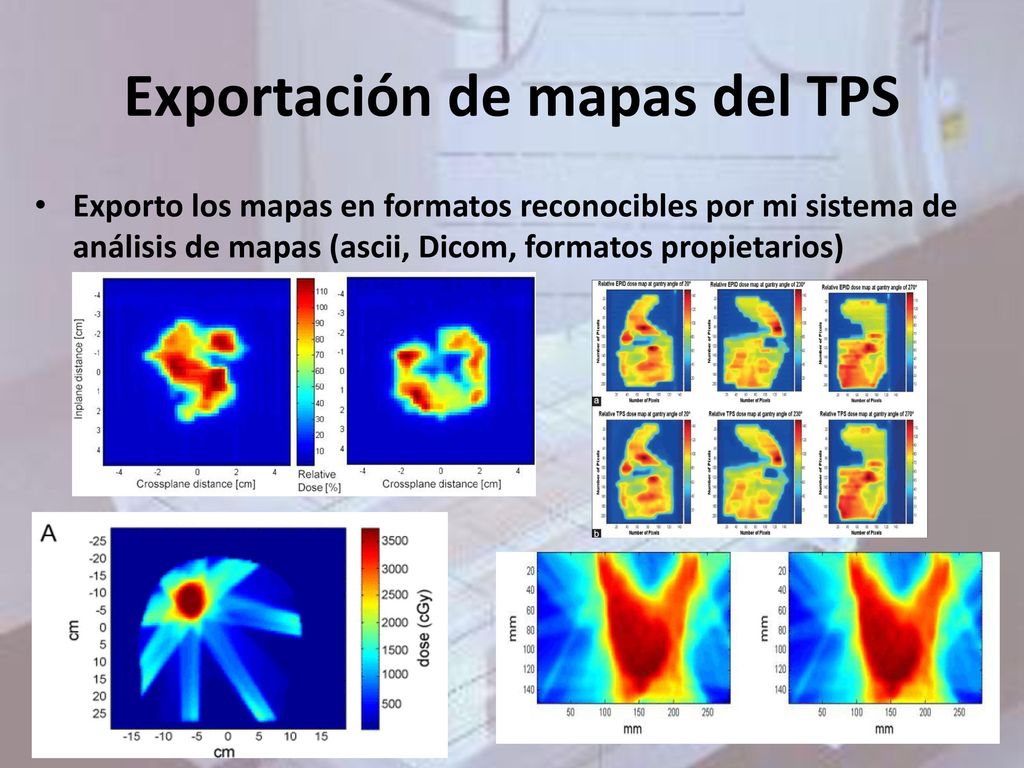

13 Exportación de mapas del TPS
Exporto los mapas en formatos reconocibles por mi sistema de análisis de mapas (ascii, Dicom, formatos propietarios)

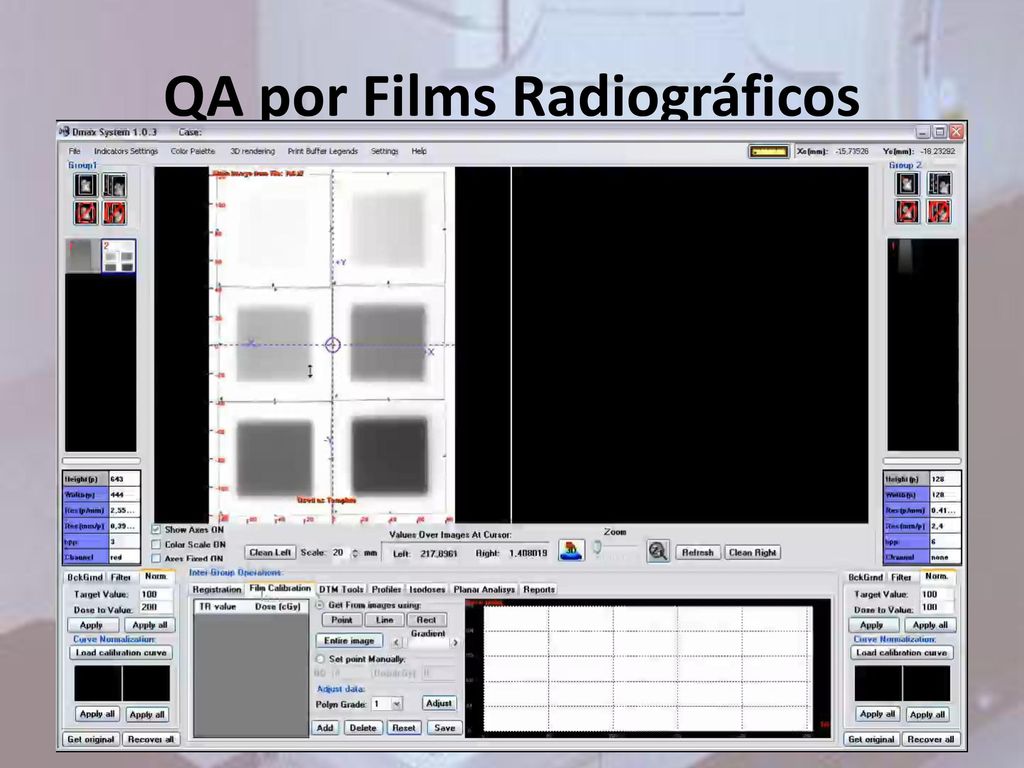

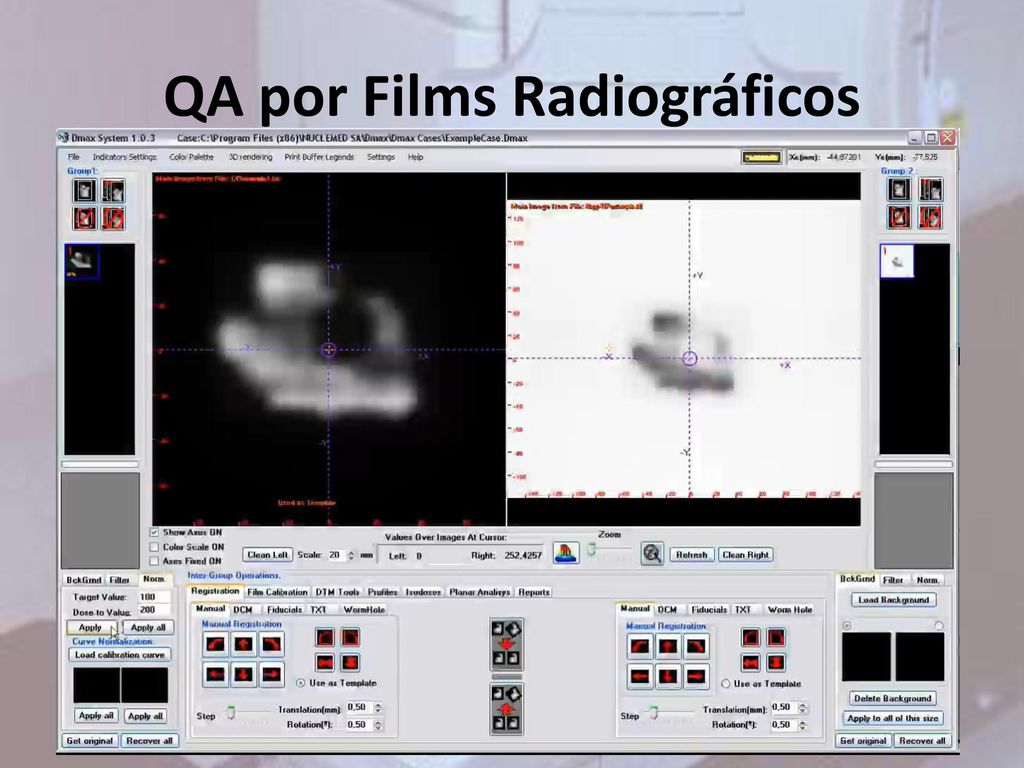

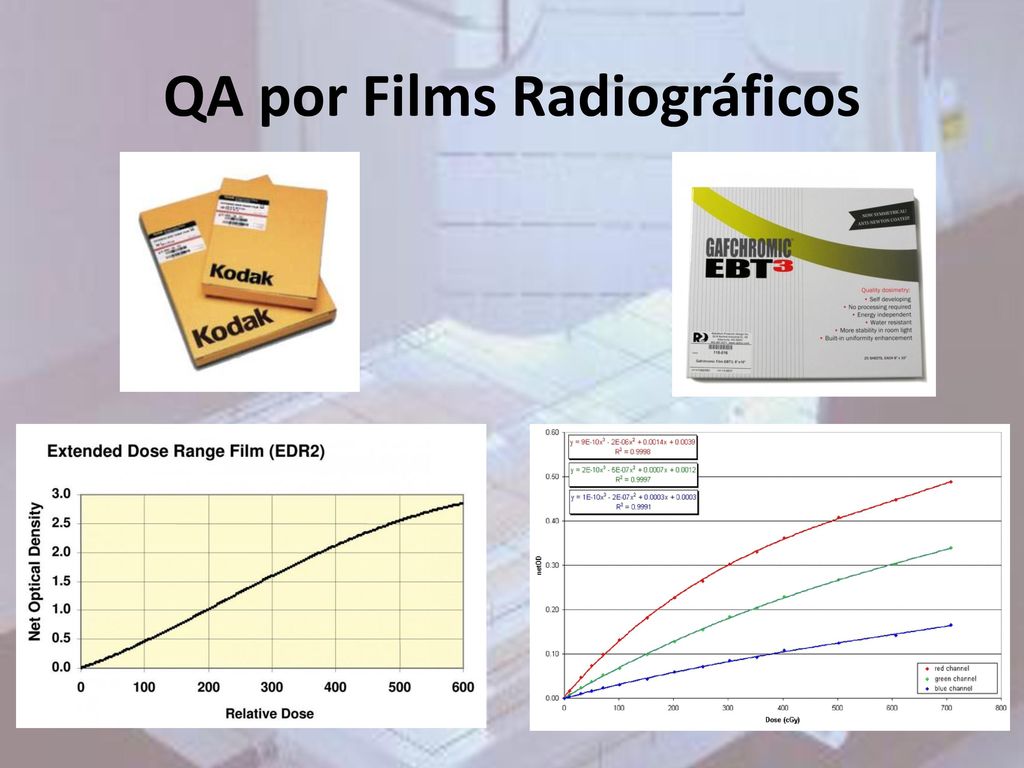

14 QA por Films Radiográficos

15 QA por Films Radiográficos

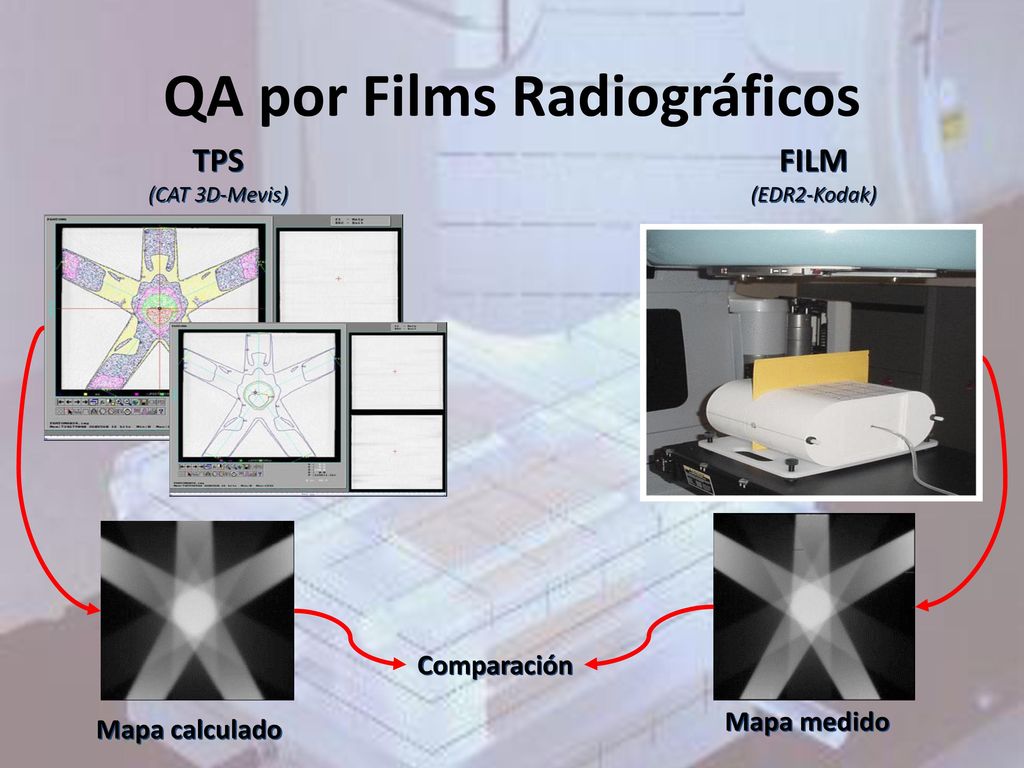

TPS (CAT 3D-Mevis) FILM (EDR2-Kodak) Comparación Mapa medido Mapa calculado

16 QA por Films Radiográficos

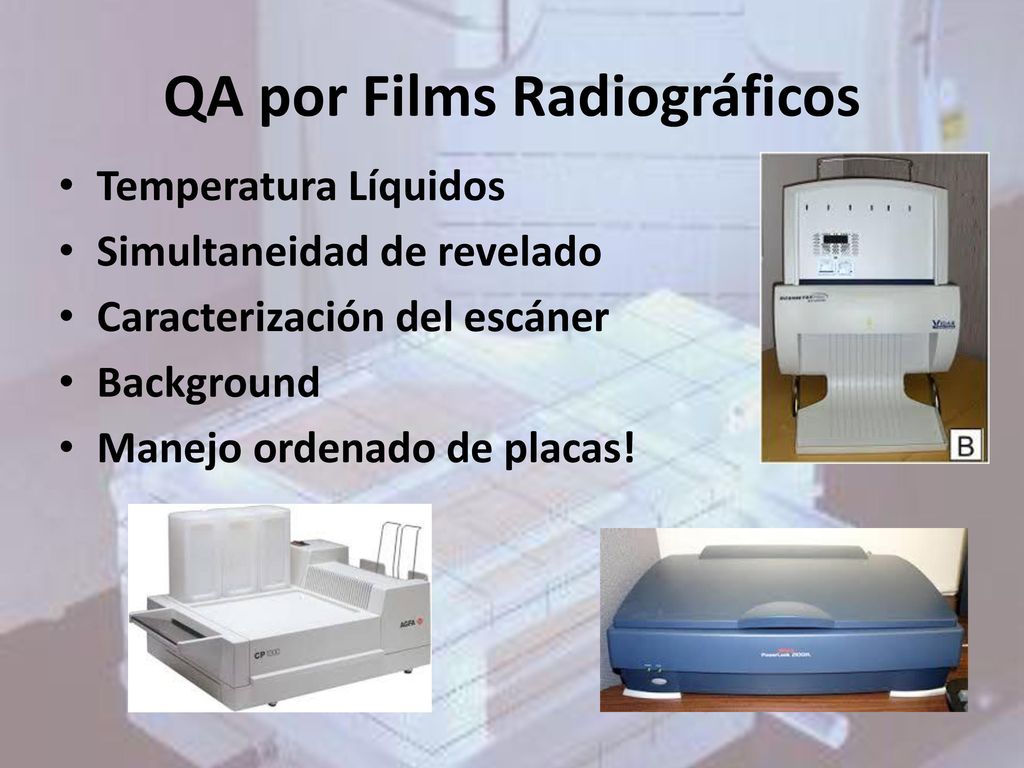

Temperatura Líquidos Simultaneidad de revelado Caracterización del escáner Background Manejo ordenado de placas!

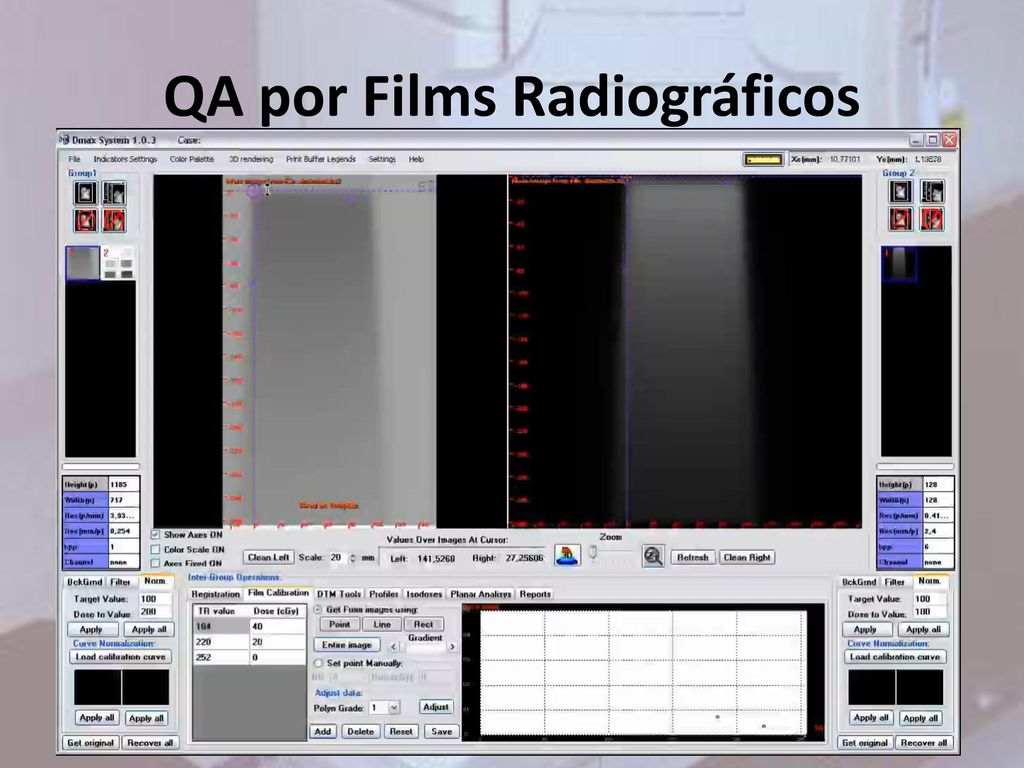

17 QA por Films Radiográficos

18 QA por Films Radiográficos

19 QA por Films Radiográficos

20 QA por Films Radiográficos

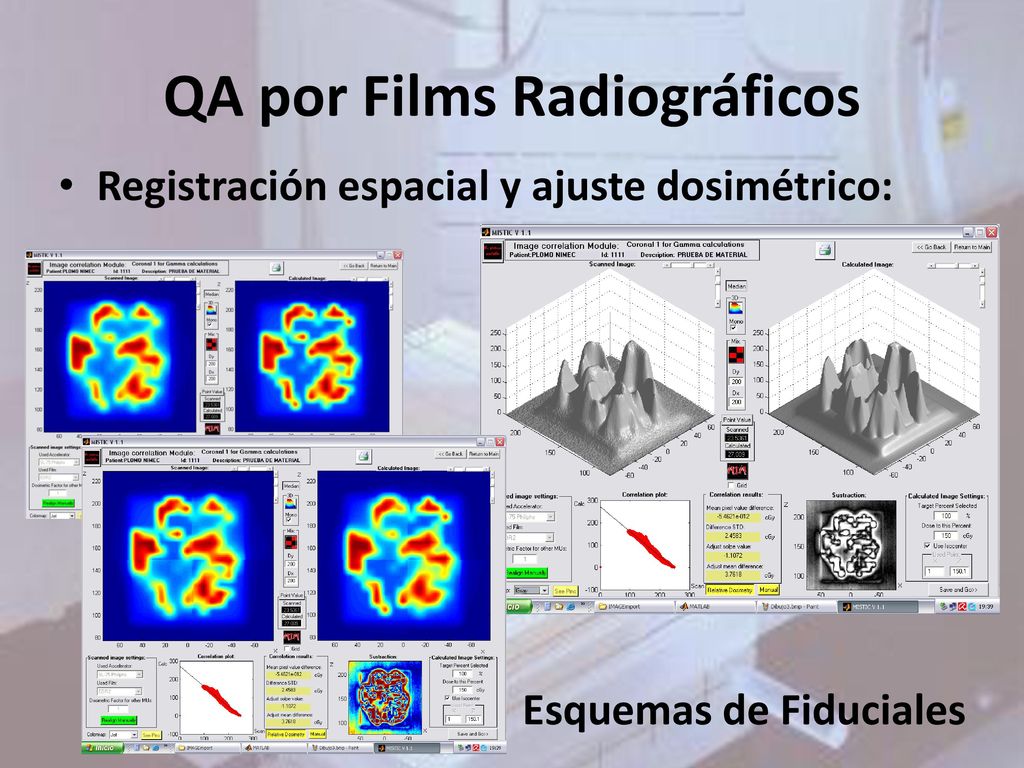

Registración espacial y ajuste dosimétrico: Esquemas de Fiduciales

21 QA por Films Radiográficos

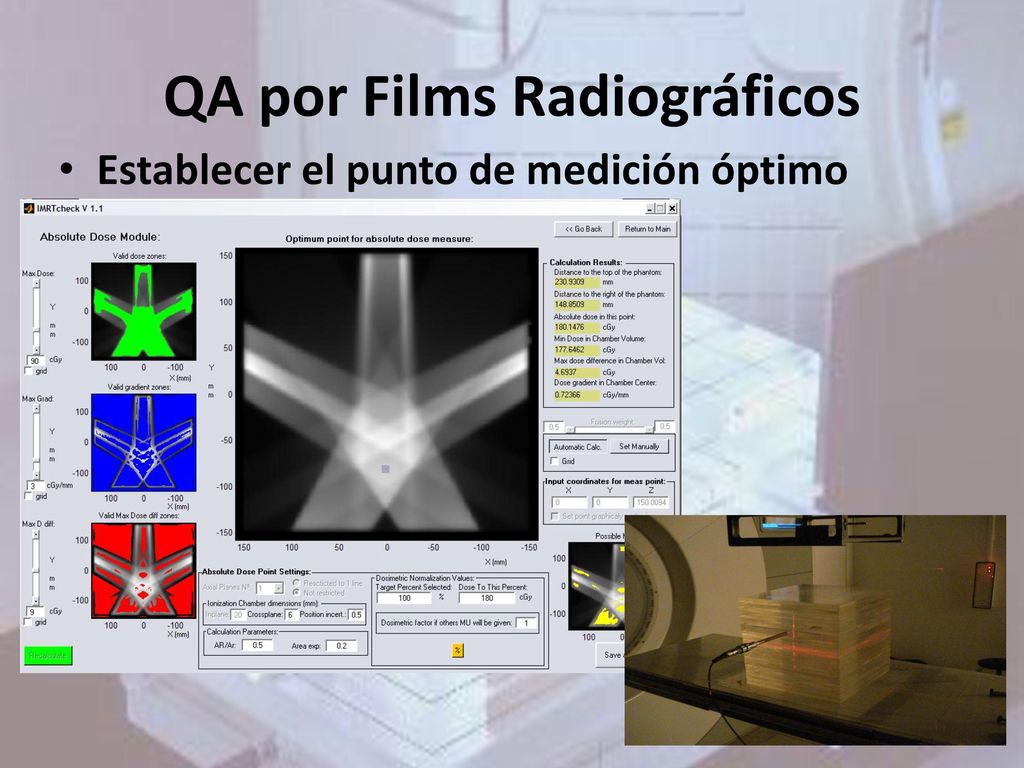

Establecer el punto de medición óptimo

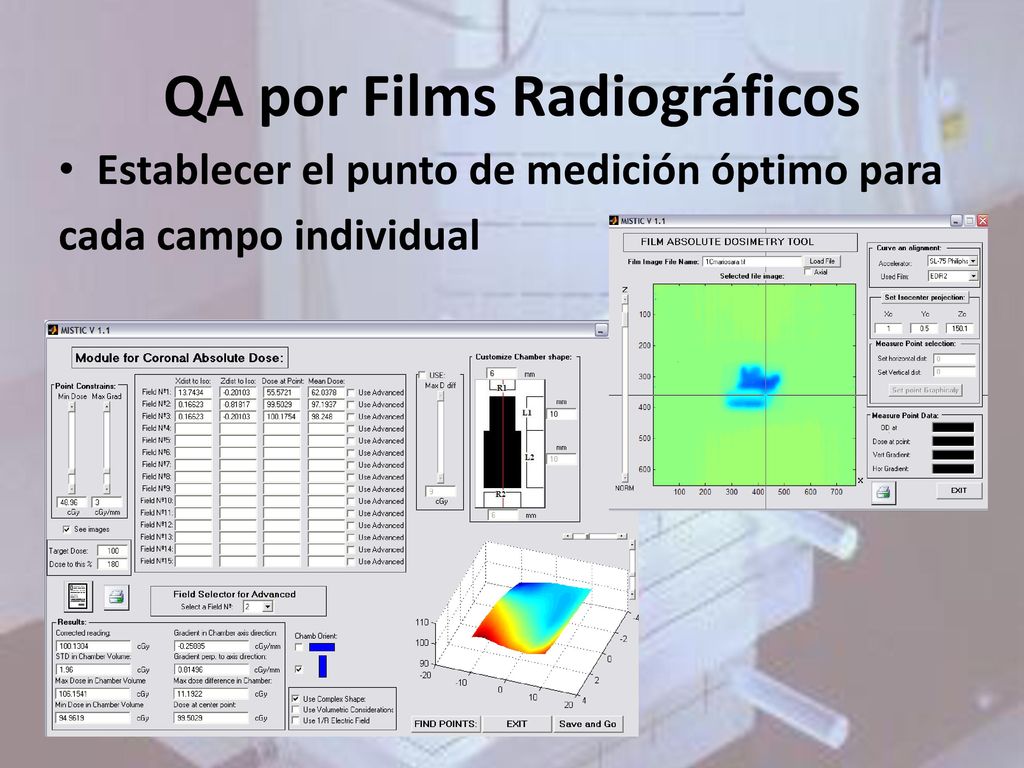

22 QA por Films Radiográficos
Establecer el punto de medición óptimo para cada campo individual

23 QA con arreglos de diodos o cámaras

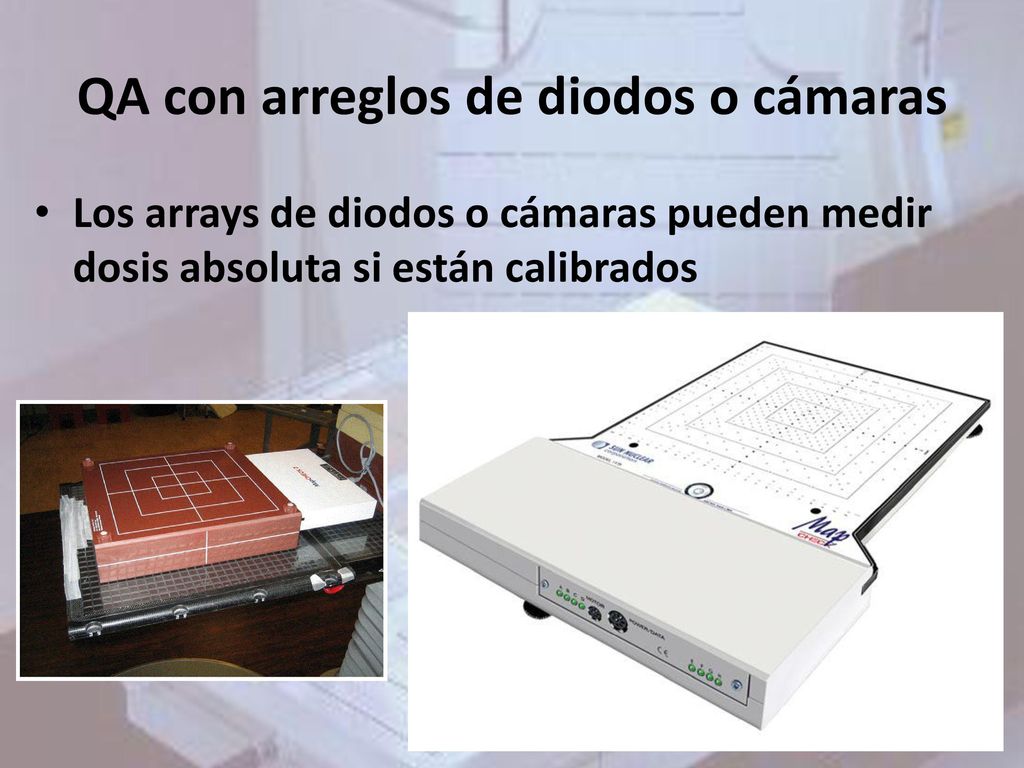

Los arrays de diodos o cámaras pueden medir dosis absoluta si están calibrados

24 QA con arreglos de diodos o cámaras

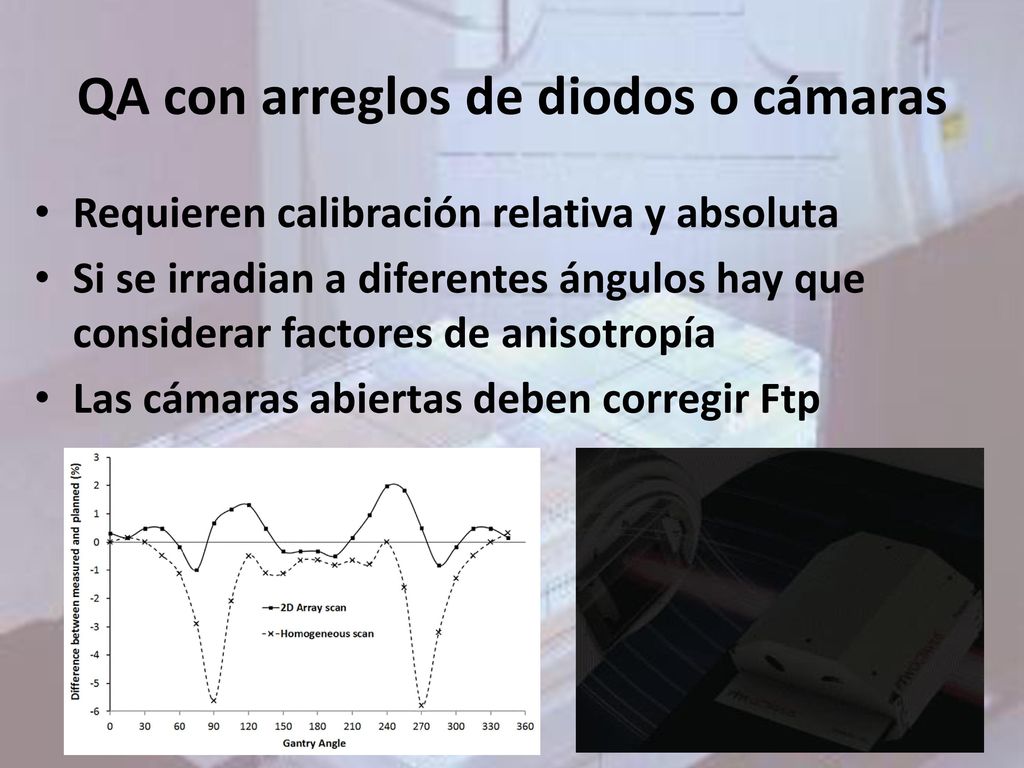

Requieren calibración relativa y absoluta Si se irradian a diferentes ángulos hay que considerar factores de anisotropía Las cámaras abiertas deben corregir Ftp

25 QA con arreglos de diodos o cámaras

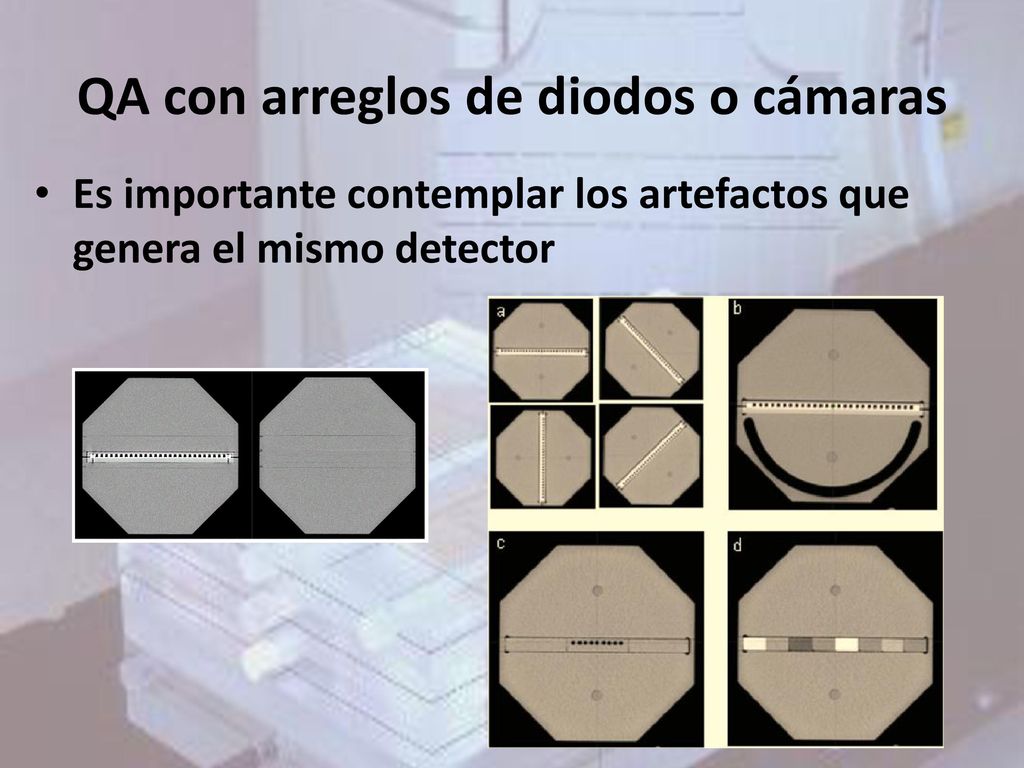

Es importante contemplar los artefactos que genera el mismo detector

26 QA con arreglos de diodos o cámaras

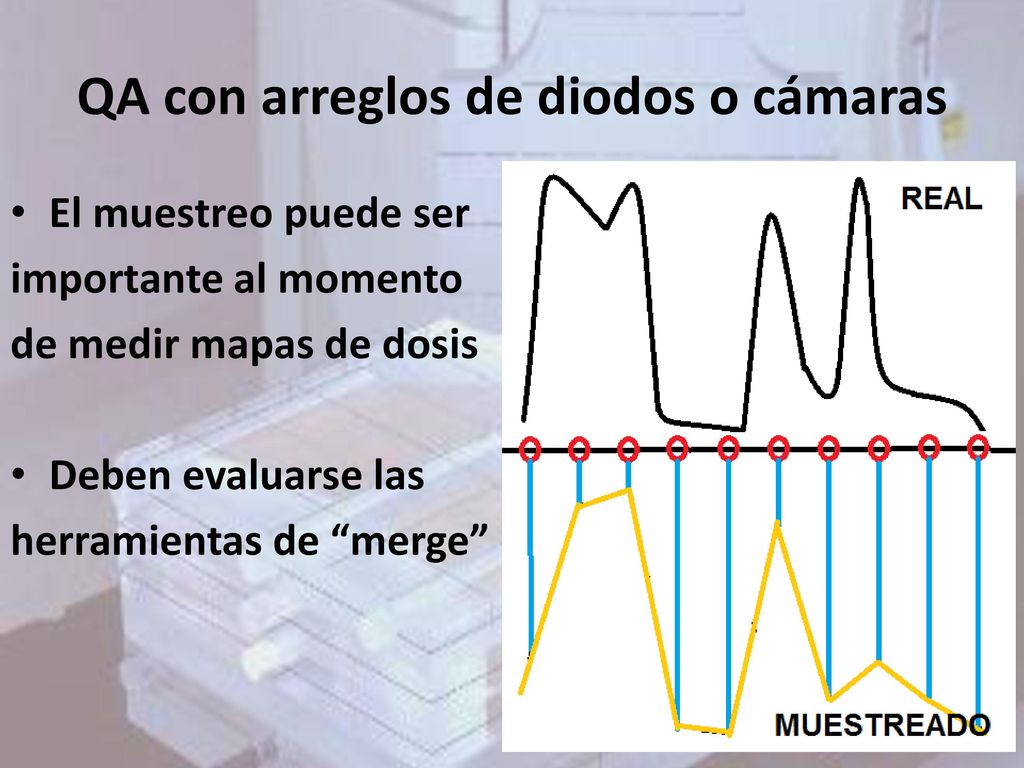

El muestreo puede ser importante al momento de medir mapas de dosis Deben evaluarse las herramientas de “merge”

27 QA con arreglos de diodos o cámaras

28 QA con arreglos de diodos o cámaras

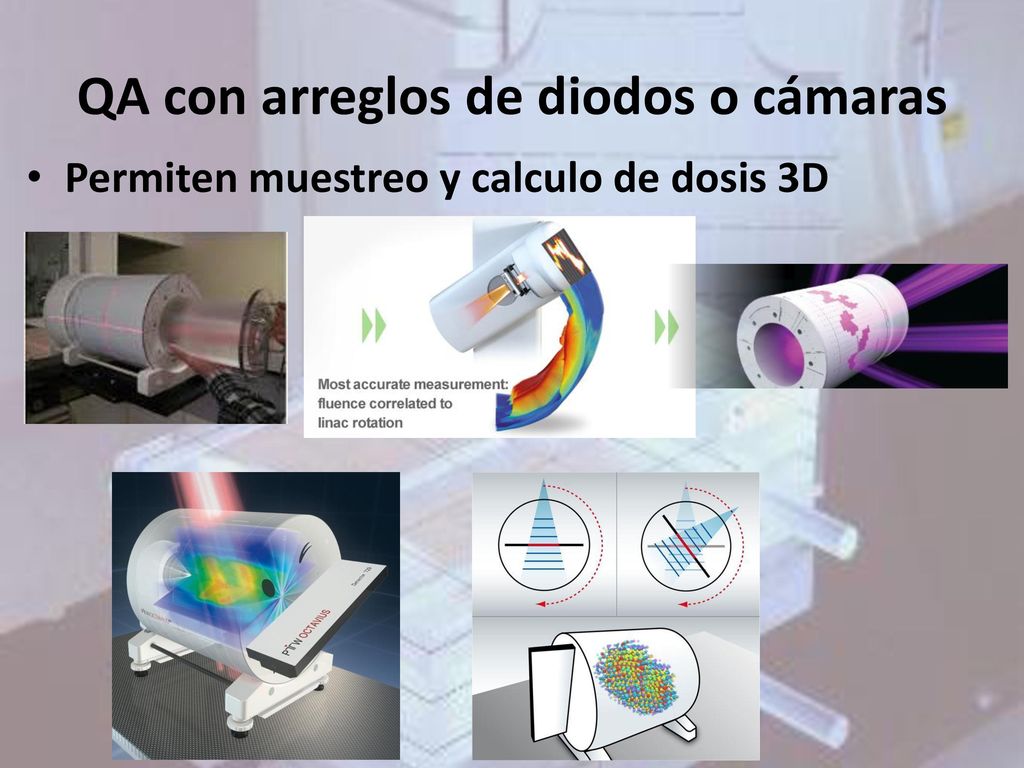

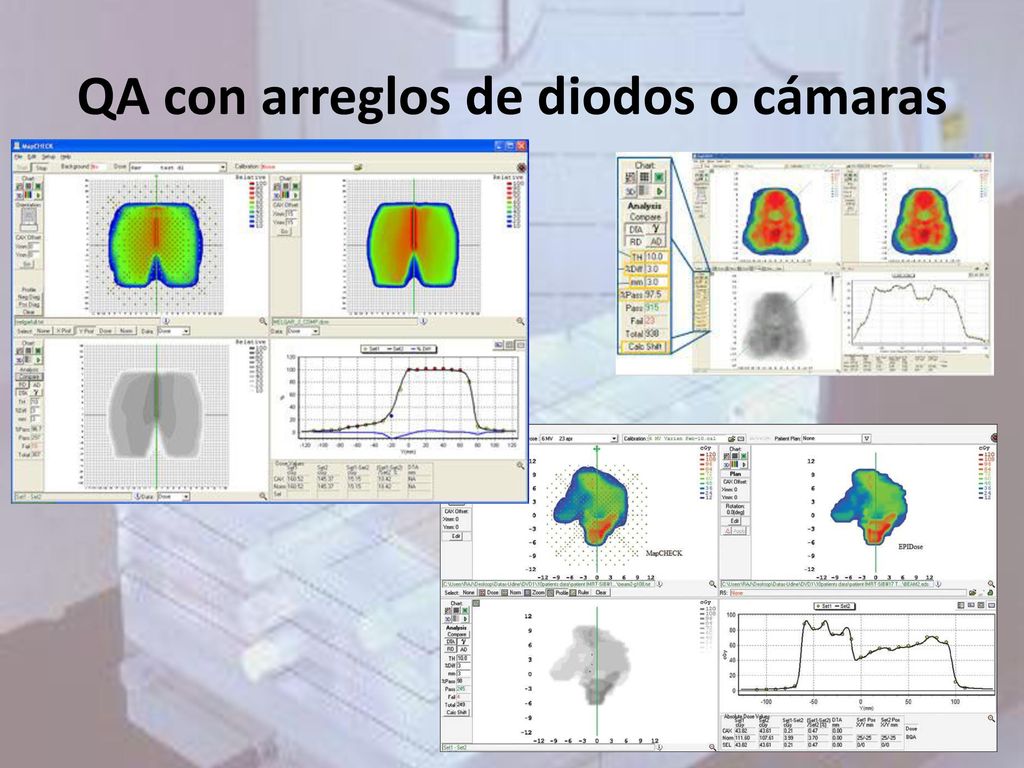

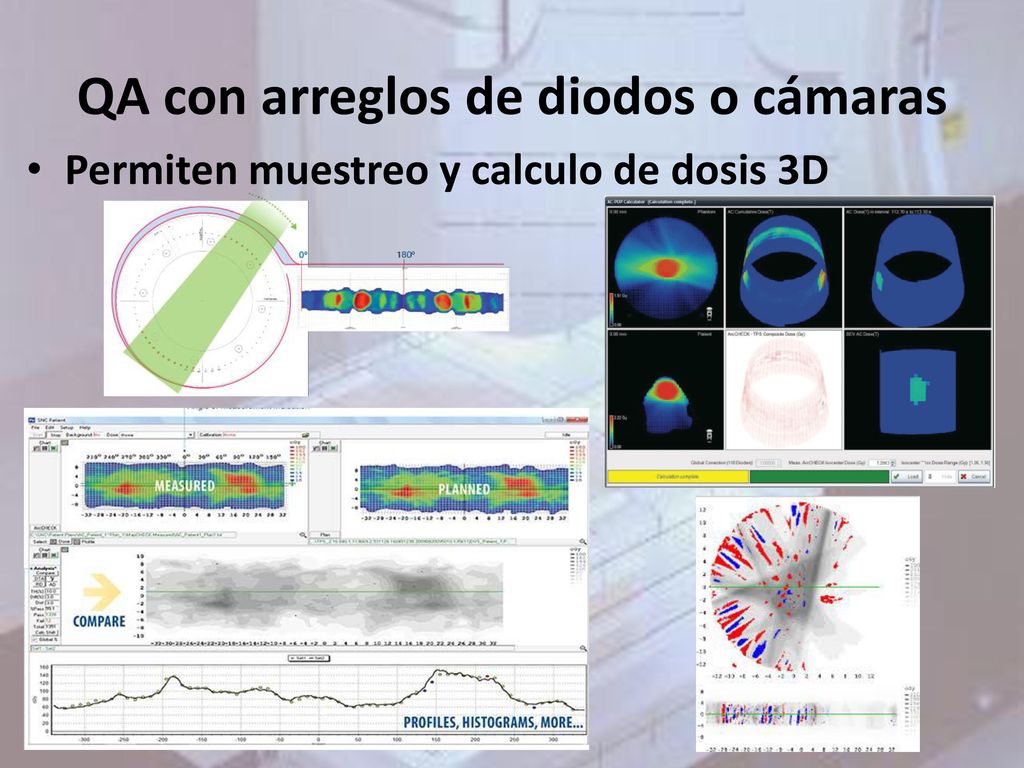

Permiten muestreo y calculo de dosis 3D

29 QA con arreglos de diodos o cámaras
Permiten muestreo y calculo de dosis 3D

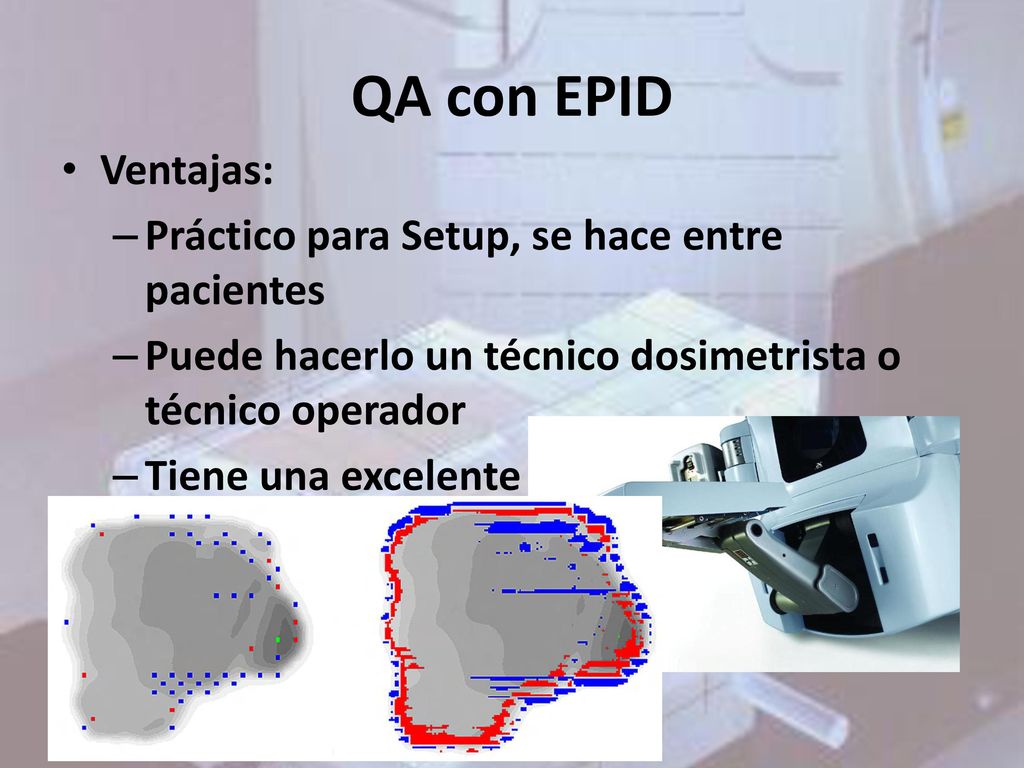

30 QA con EPID Ventajas: Práctico para Setup, se hace entre pacientes
Puede hacerlo un técnico dosimetrista o técnico operador Tiene una excelente resolución espacial

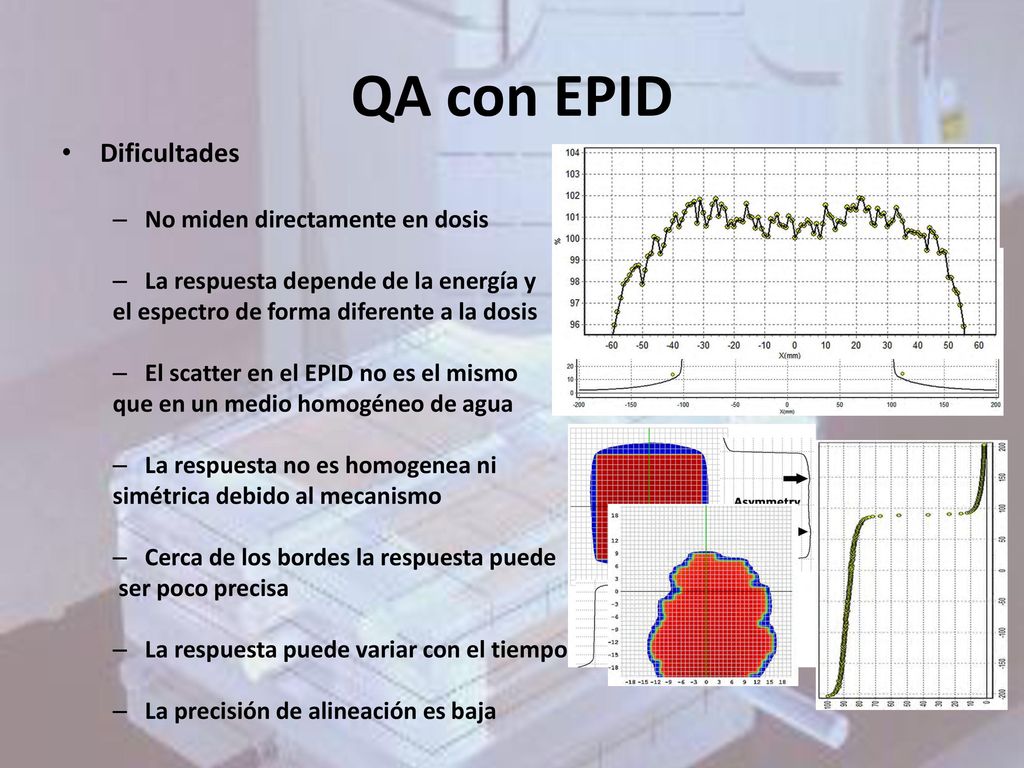

31 QA con EPID Dificultades No miden directamente en dosis
La respuesta depende de la energía y el espectro de forma diferente a la dosis El scatter en el EPID no es el mismo que en un medio homogéneo de agua La respuesta no es homogenea ni simétrica debido al mecanismo Cerca de los bordes la respuesta puede ser poco precisa La respuesta puede variar con el tiempo La precisión de alineación es baja

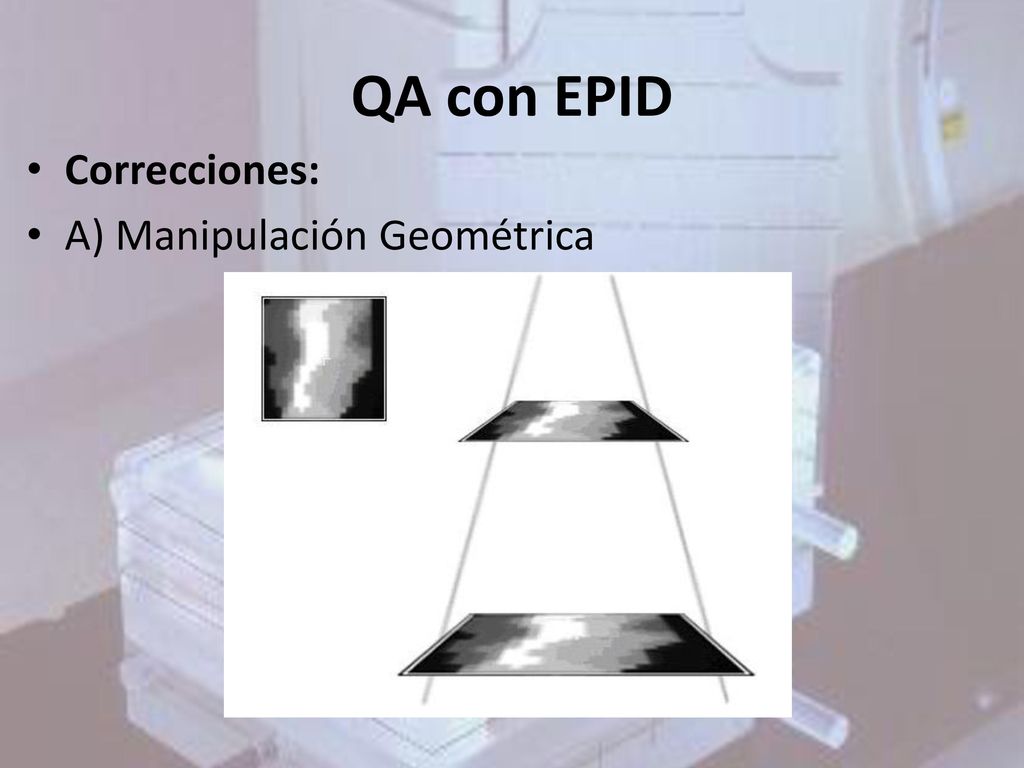

32 QA con EPID Correcciones: A) Manipulación Geométrica

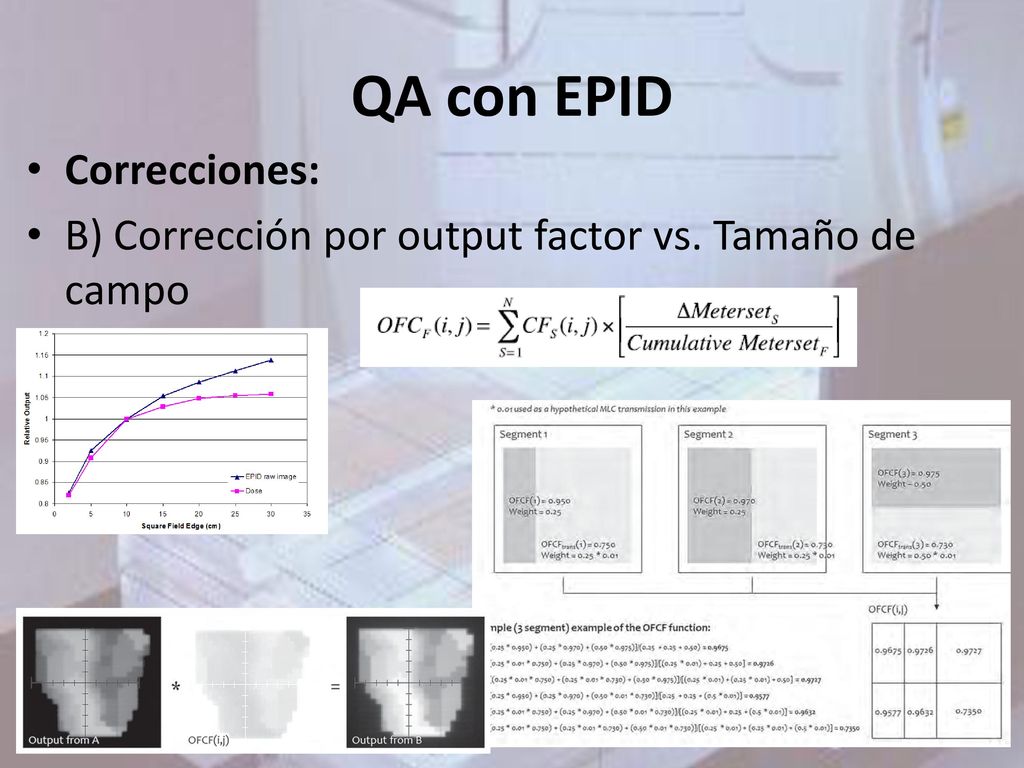

33 QA con EPID Correcciones:
B) Corrección por output factor vs. Tamaño de campo

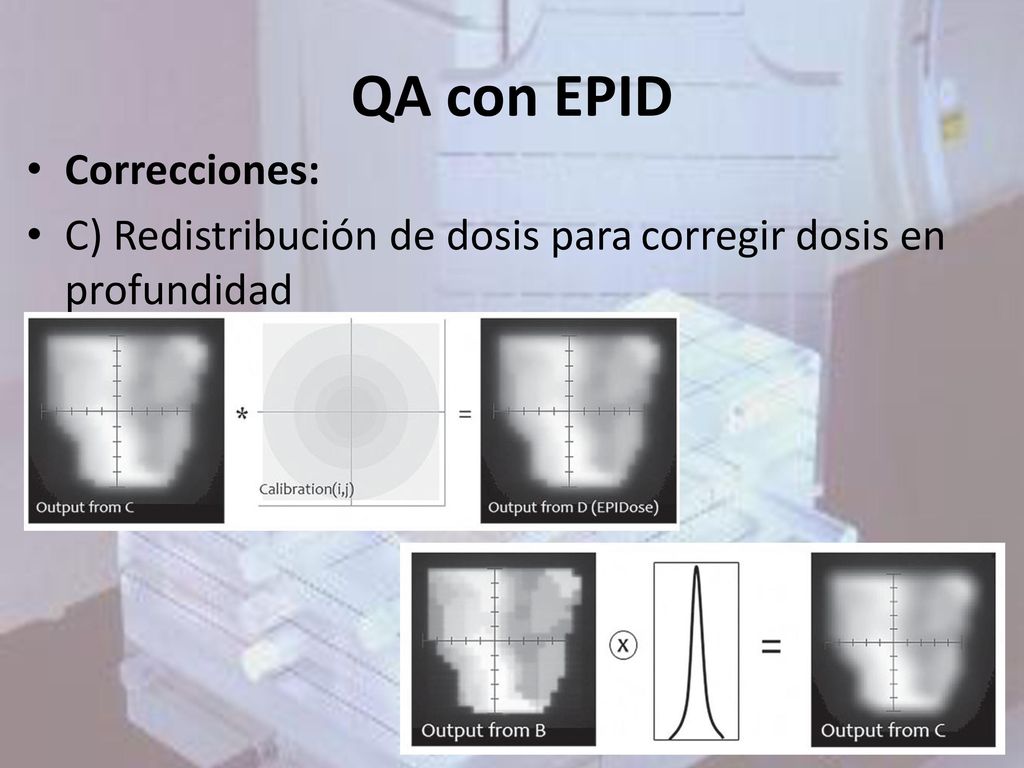

34 QA con EPID Correcciones:
C) Redistribución de dosis para corregir dosis en profundidad

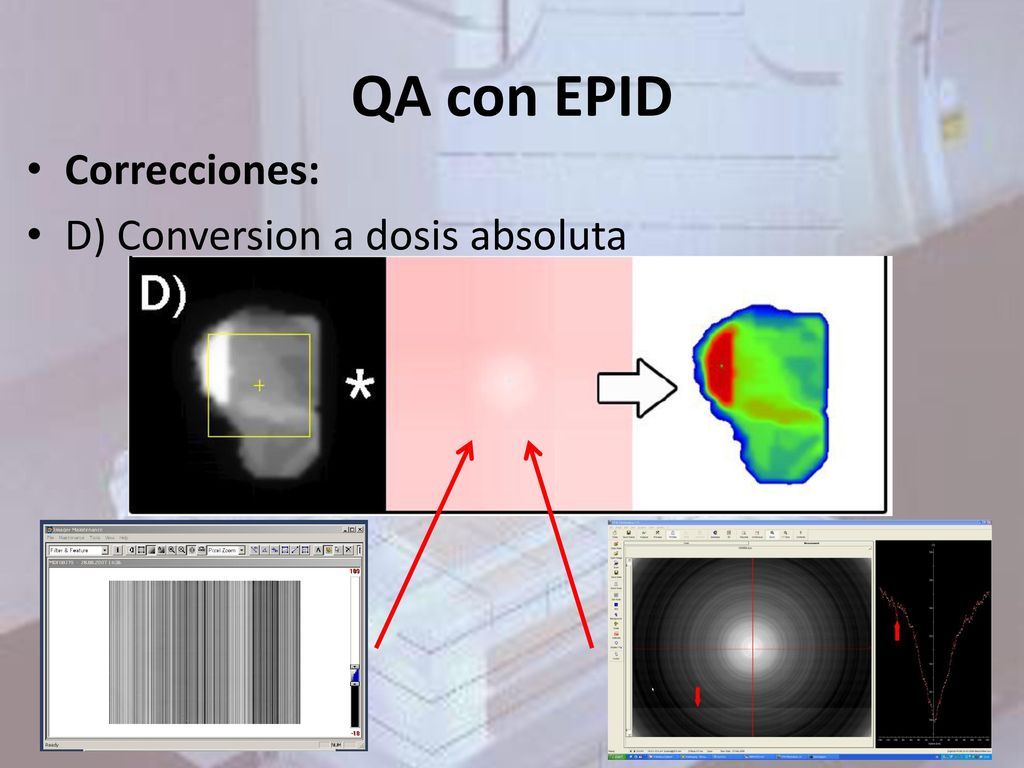

35 QA con EPID Correcciones: D) Conversion a dosis absoluta

36 QA comparación perfiles
Comparación perfil vertical y horizontal Función Gamma de los perfiles

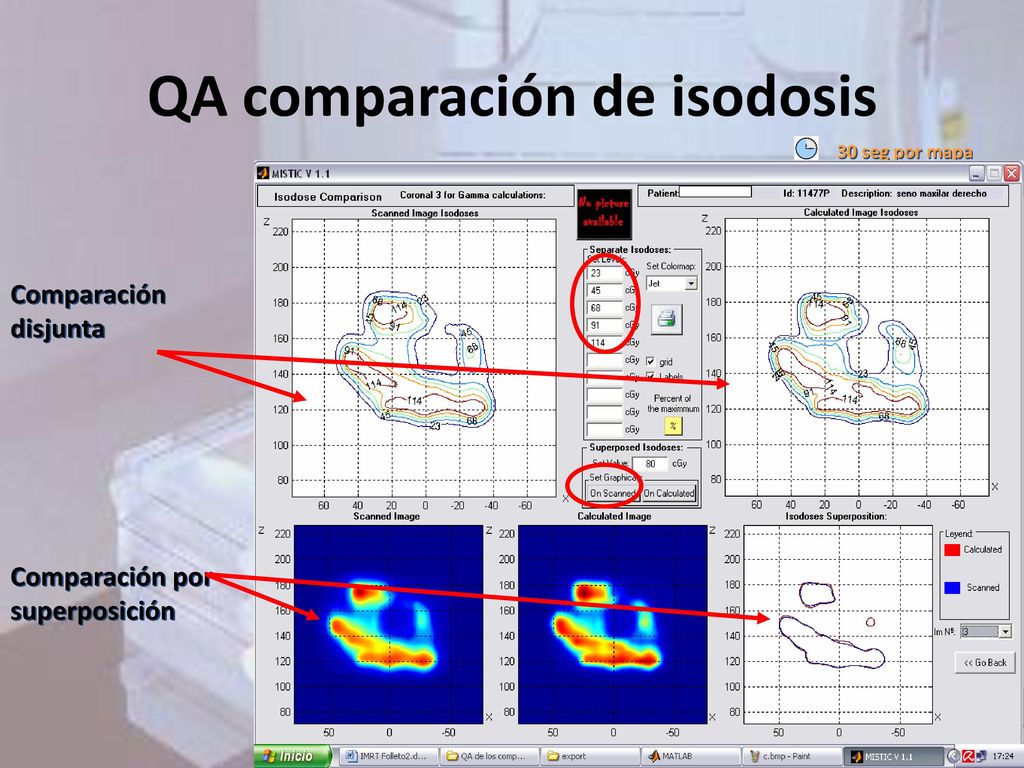

37 QA comparación de isodosis
30 seg por mapa Comparación disjunta Comparación por superposición

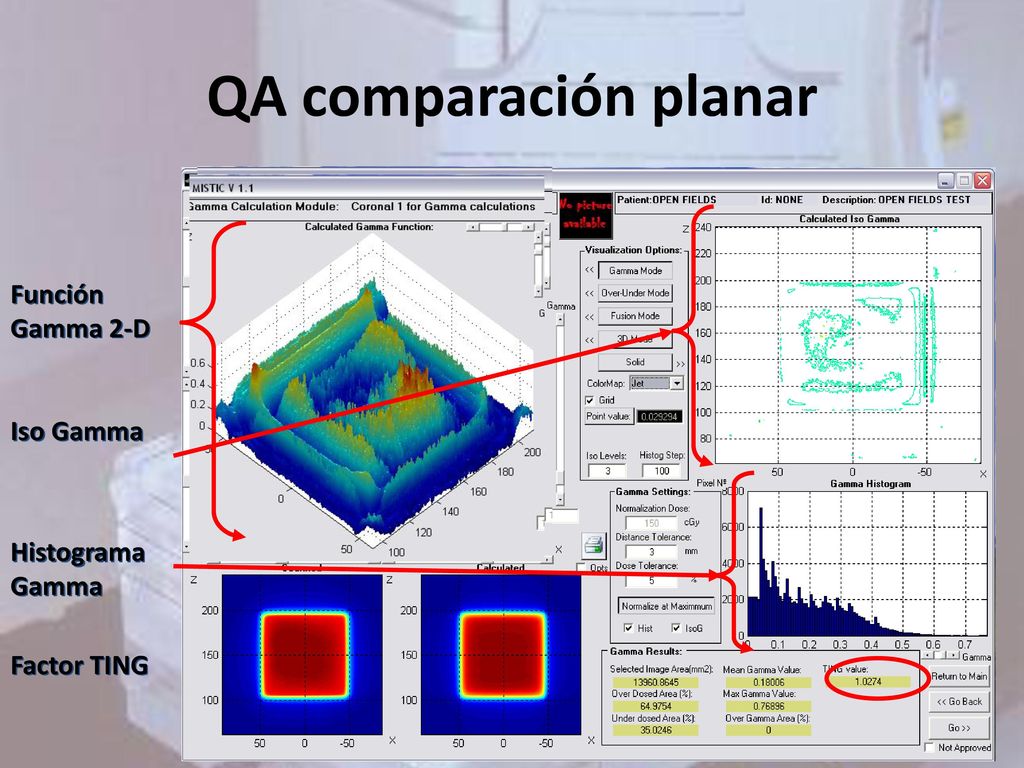

38 QA comparación planar Función Gamma 2-D Iso Gamma Histograma Gamma
Factor TING

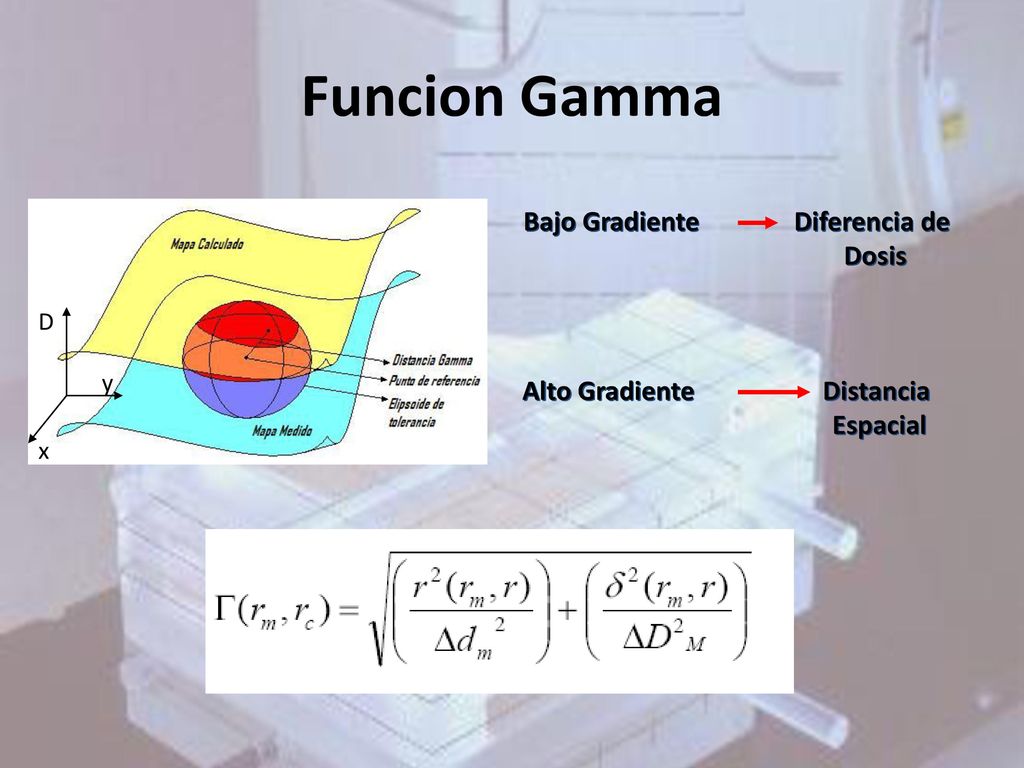

39 Funcion Gamma Bajo Gradiente Diferencia de Dosis Alto Gradiente
x y D Bajo Gradiente Diferencia de Dosis Alto Gradiente Distancia Espacial

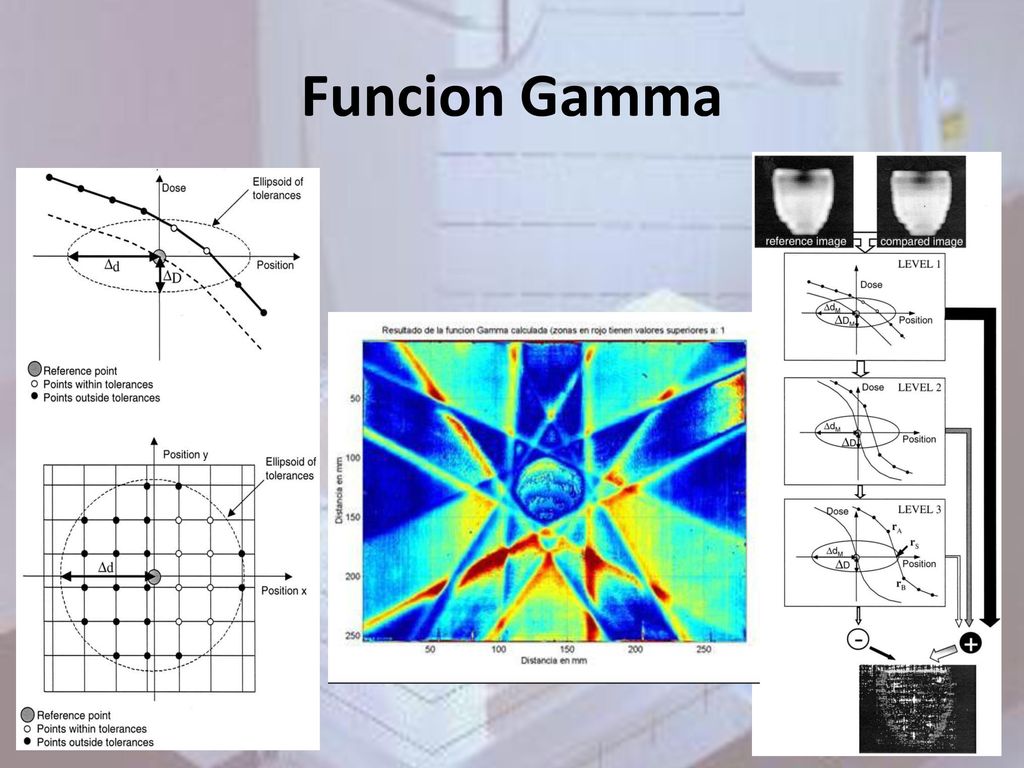

40 Funcion Gamma

41 QA in-vivo

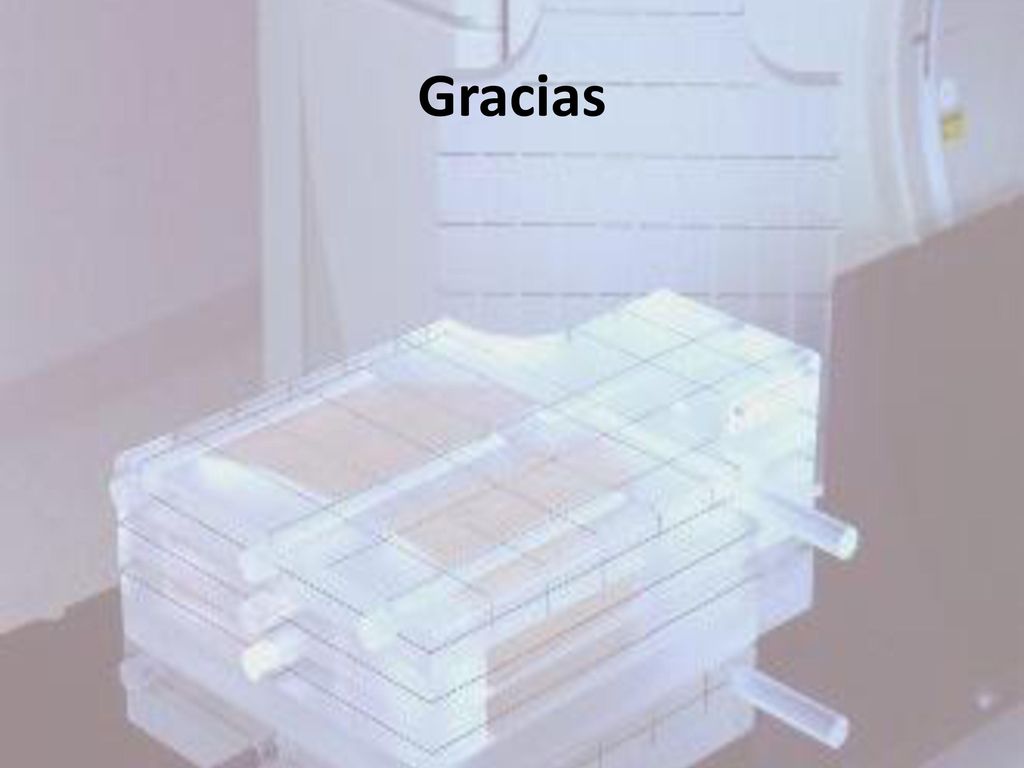

42 Gracias
