1 HOSPITALES DE SEGUNDO NIVEL

2 DIRECCION DE CÁLCULO Y DISEÑO DE PROYECTOS / OMIP HOSPITAL COTAHUMA UBICACIÓN: Av. Jaimes Freyre esq. Calle Jaime Zudáñez y Av. Agustín Ugarte –Zona Tembalderani OMDH ESTRATÉGICO

3 DIRECCION DE CÁLCULO Y DISEÑO DE PROYECTOS / OMIP HOSPITAL COTAHUMA OMDH ESTRATÉGICO Description del Proyecto: ESTRUCTURA: losas de hormigón armado aligerada en dos direcciones apoyadas sobre: vigas planas y peraltadas (hasta 45cm). FUNDACIONES: solución en hormigón armado consistente en una losa de fundación de 40cm de espesor rigidizada con vigas de 50x100cm. Fatiga admisible del terreno de 1.00Kg/cm2 a 1.30Kg/cm2. SISTEMA DE CONTRAVENTEO: principalmente compuesta por muros de corte y núcleos de ascensor de hormigón armado que protegen al edificio de las acciones del viento y sismo. El hospital esta proyectado sobre un predio donde actualmente se encuentra la infraestructurade la subalcaldia. Consta de 2 ingresos separados para emergencias, parqueos y peatones. Serán construidos 7.015,14m2.La arquitectura es moderna y contemporánea. Fachadas revestidas y moduladas con Alucobest elementos de vidrio con perfilaría metálica.

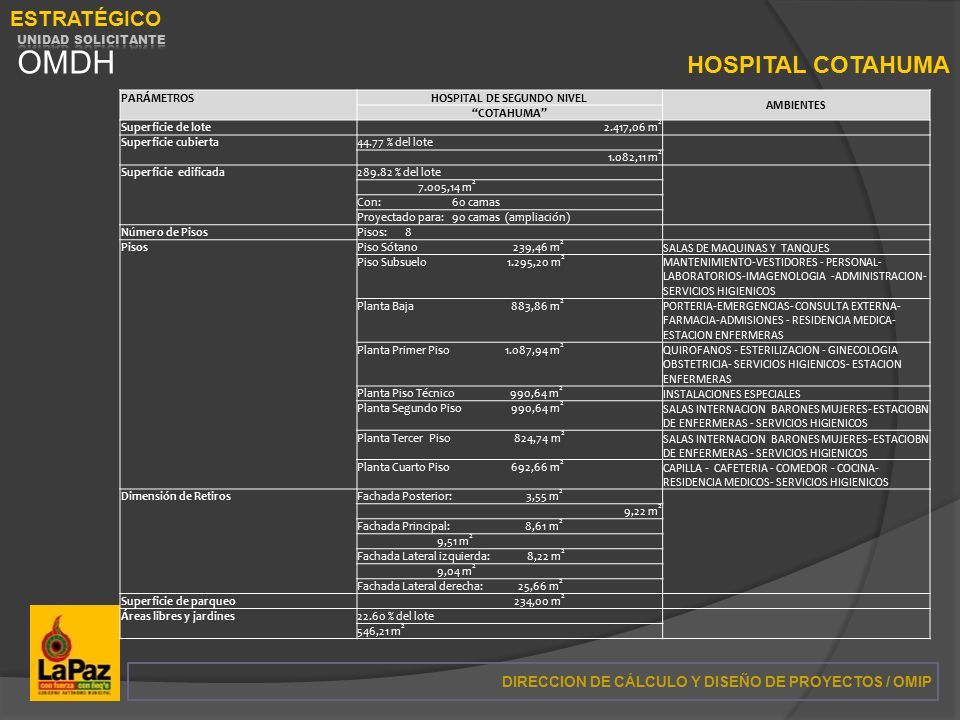

4 DIRECCION DE CÁLCULO Y DISEÑO DE PROYECTOS / OMIP HOSPITAL COTAHUMA OMDH ESTRATÉGICO PARÁMETROSHOSPITAL DE SEGUNDO NIVEL AMBIENTES “COTAHUMA” Superficie de lote2.417,06 m 2 Superficie cubierta44.77 % del lote 1.082,11 m 2 Superficie edificada289.82 % del lote 7.005,14 m 2 Con: 60 camas Proyectado para: 90 camas (ampliación) Número de PisosPisos: 8 PisosPiso Sótano 239,46 m 2 SALAS DE MAQUINAS Y TANQUES Piso Subsuelo 1.295,20 m 2 MANTENIMIENTO-VESTIDORES - PERSONAL- LABORATORIOS-IMAGENOLOGIA -ADMINISTRACION- SERVICIOS HIGIENICOS Planta Baja 883,86 m 2 PORTERIA-EMERGENCIAS- CONSULTA EXTERNA- FARMACIA-ADMISIONES - RESIDENCIA MEDICA- ESTACION ENFERMERAS Planta Primer Piso 1.087,94 m 2 QUIROFANOS - ESTERILIZACION - GINECOLOGIA OBSTETRICIA- SERVICIOS HIGIENICOS- ESTACION ENFERMERAS Planta Piso Técnico 990,64 m 2 INSTALACIONES ESPECIALES Planta Segundo Piso 990,64 m 2 SALAS INTERNACION BARONES MUJERES- ESTACIOBN DE ENFERMERAS - SERVICIOS HIGIENICOS Planta Tercer Piso 824,74 m 2 SALAS INTERNACION BARONES MUJERES- ESTACIOBN DE ENFERMERAS - SERVICIOS HIGIENICOS Planta Cuarto Piso 692,66 m 2 CAPILLA - CAFETERIA - COMEDOR - COCINA- RESIDENCIA MEDICOS- SERVICIOS HIGIENICOS Dimensión de RetirosFachada Posterior: 3,55 m 2 9,22 m 2 Fachada Principal: 8,61 m 2 9,51 m 2 Fachada Lateral izquierda: 8,22 m 2 9,04 m 2 Fachada Lateral derecha: 25,66 m 2 Superficie de parqueo 234,00 m 2 Áreas libres y jardines22.60 % del lote 546,21 m 2

5 DIRECCION DE CÁLCULO Y DISEÑO DE PROYECTOS / OMIP HOSPITAL COTAHUMA OMDH ESTRATÉGICO Planta Baja AREAS ZONIFICADAS: Área acceso público Circulación Pública Circulación Técnica Atención Ambulatoria Área de Emergencias Área de personal Área Administración Servicios Auxiliares (Farmacia y depósito) Circulación Vertical Ingreso Principal Ingreso Vehicular (Sub-suelo) Shaft de Instalaciones

6 DIRECCION DE CÁLCULO Y DISEÑO DE PROYECTOS / OMIP HOSPITAL COTAHUMA ESTRATÉGICO GASES MEDICINALES EL SISTEMA DE GASES MEDICINALES ESTA COMPUESTOS POR: UNA CENTRAL DE VACIO TRIPLEX UNA CENTRAL DE AIRE COMPRIMIDO MEDICINAL DUPLEX, UN MANIFOLD DE OXIGENO UN MANIFOLD DE OXIDO NITROSO ACCESORIOS DE GASES MEDICINALES COMO SER ALARMAS, TOMAS DE PARED, TOM AS DE TECHO Y OTROS ACCESORIOS QUE FUNCIONARAN JUNTO CON LOS EQUIPOS MENCIONADOS LÍNEAS ARRIBA A TRAVES DE LA RED DE DISTIRBUCIÓN DE GASES MEDICOS CON TUBERIA TIPO “K”

7 DIRECCION DE CÁLCULO Y DISEÑO DE PROYECTOS / OMIP HOSPITAL COTAHUMA ESTRATÉGICO CALEFACCIÓN EL SISTEMA DE CALEFACCION ESTA DISEÑADO MEDIANTE AIRE CALIENTE A TRAVÉS DE DUCTOS METÁLICOS. HOSPITALIZACIÓN. TIENE EQUIPO UNIDAD DE TRATAMIENTO DE AIRE CON FILTRO GRAVIMÉTRICOS Y BACTEROLÓGICOS, UTILIZANDOSE RECIRCULACIÓN DE AIRE EN TODOS LOS AMBIENTES. QUIROFANOS, SALA DE PARTOS, SALA DE TERAPIA INTERMEDIA Y UTI NEONATOS SON MABIENTES CON PRESION POSITIVA DONDE LA TOMA DE AIRE ES AL 100%. SE UTILIZARAN FILTROS HEPA. EN ESTAS ÁREAS NO SE RECIRCULA EL AIRE SI NO SE EXTRAE TOTALMENTE. PARA EL FUNCIONAMIENTO DE LA UNIDAD DE TRATAMIENTO DE AIRE SE UTILIZARAN CALDEROS DE AGUA CALIENTE TIPO COOPERFIN. EXTRACCION. TODOS LOS BAÑOS TIENEN EXTRACCIÓN INDEPENDIENTE, UTILIZANDOSE EXTRACTORES TIPO TORRETA EN LA PARTE SUPERIOR DEL HOSPITAL.

8 DIRECCION DE CÁLCULO Y DISEÑO DE PROYECTOS / OMIP HOSPITAL COTAHUMA UBICACIÓN: Av. Jaimes Freyre esq. Calle Jaime Zudáñez y Av. Agustín Ugarte –Zona Tembalderani DESCRIPCIÓN: Hospital para 60 camas en una primera fase, con subsistemas de Consulta Externa, Laboratorios Clínicos, Emergencias, Internación, Cirugía, Partos, Servicios Generales y Gerencia de Red. OMDH ESTRATÉGICO Ingreso Principal Av. Agustín Ugarte

9 DIRECCION DE CÁLCULO Y DISEÑO DE PROYECTOS / OMIP HOSPITAL COTAHUMA OMDH ESTRATÉGICO PRESUPUESTO OBRAS CIVILES OBRAS CIVILESPTO FINAL ARQUITECTURA 12.952.659,05 ESTRUCTURA 19.611.566,58 ELECTRICO 6.226.396,79 SANITARIO 1.204.375,79 TOTAL39.994.998,21

10 DIRECCION DE CÁLCULO Y DISEÑO DE PROYECTOS / OMIP HOSPITAL COTAHUMA OMDH ESTRATÉGICO PRESUPUESTO INSTALACIONES ESPECIALES INSTALACIONES ESPECIALESPRESUPUESTO TERMOMECÁNICA 4.828.645,34 GASES MEDICINALES 3.471.279,72 GRUPO ELECTROGENO - TRANSFORMADOR 1.541.188,94 TOTAL9.841.114,01
