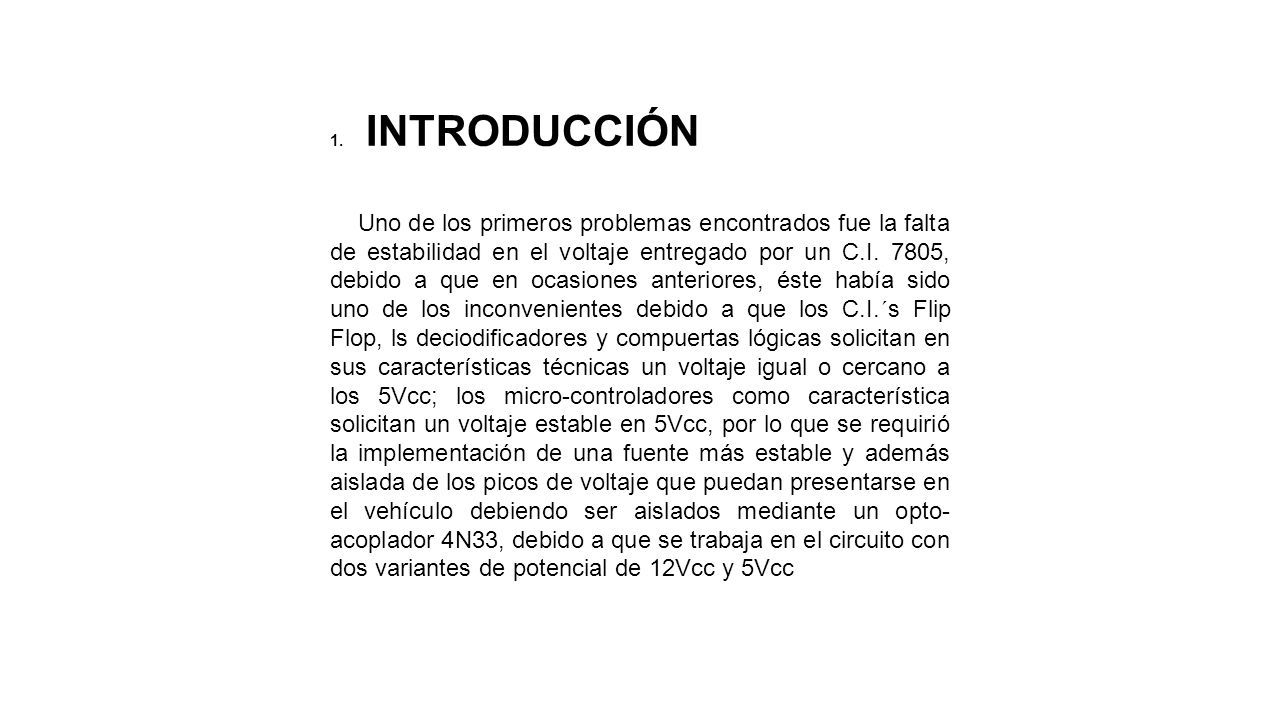

1 1.INTRODUCCIÓN Uno de los primeros problemas encontrados fue la falta de estabilidad en el voltaje entregado por un C.I. 7805, debido a que en ocasiones anteriores, éste había sido uno de los inconvenientes debido a que los C.I.´s Flip Flop, ls deciodificadores y compuertas lógicas solicitan en sus características técnicas un voltaje igual o cercano a los 5Vcc; los micro-controladores como característica solicitan un voltaje estable en 5Vcc, por lo que se requirió la implementación de una fuente más estable y además aislada de los picos de voltaje que puedan presentarse en el vehículo debiendo ser aislados mediante un opto- acoplador 4N33, debido a que se trabaja en el circuito con dos variantes de potencial de 12Vcc y 5Vcc

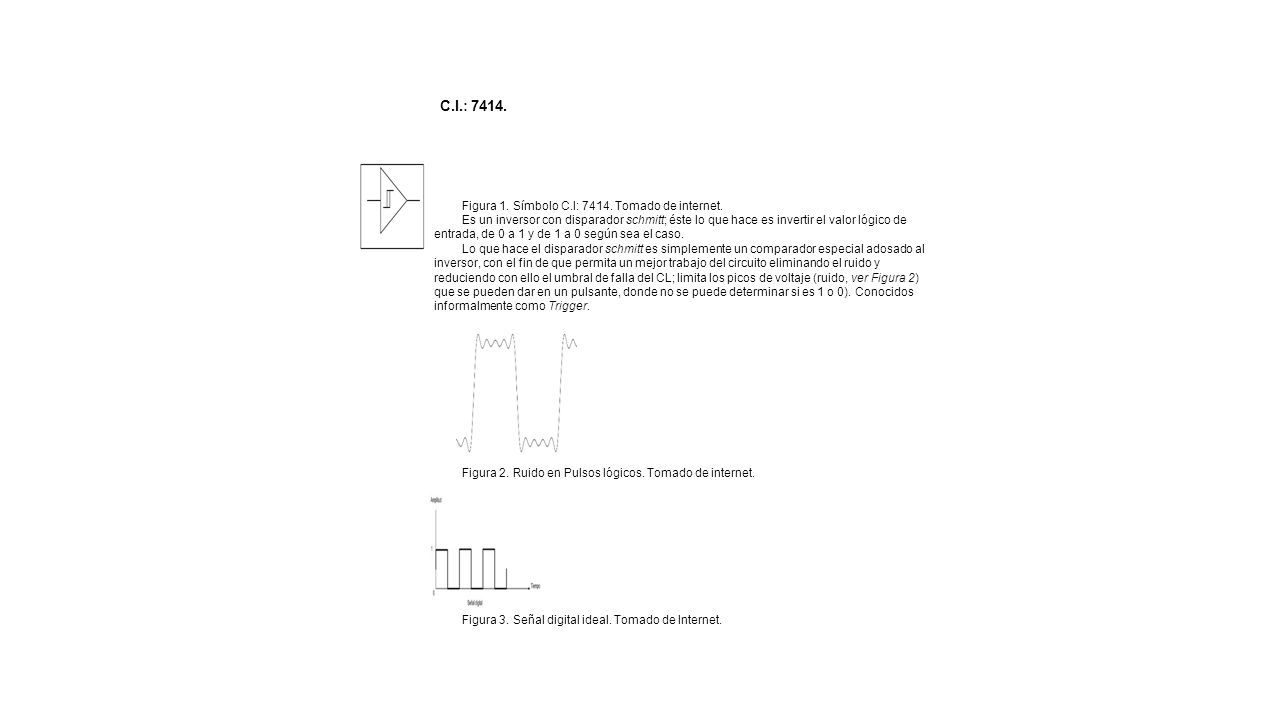

2 C.I.: 7414. Figura 1. Símbolo C.I: 7414. Tomado de internet. Es un inversor con disparador schmitt; éste lo que hace es invertir el valor lógico de entrada, de 0 a 1 y de 1 a 0 según sea el caso. Lo que hace el disparador schmitt es simplemente un comparador especial adosado al inversor, con el fin de que permita un mejor trabajo del circuito eliminando el ruido y reduciendo con ello el umbral de falla del CL; limita los picos de voltaje (ruido, ver Figura 2) que se pueden dar en un pulsante, donde no se puede determinar si es 1 o 0). Conocidos informalmente como Trigger. Figura 2. Ruido en Pulsos lógicos. Tomado de internet. Figura 3. Señal digital ideal. Tomado de Internet.

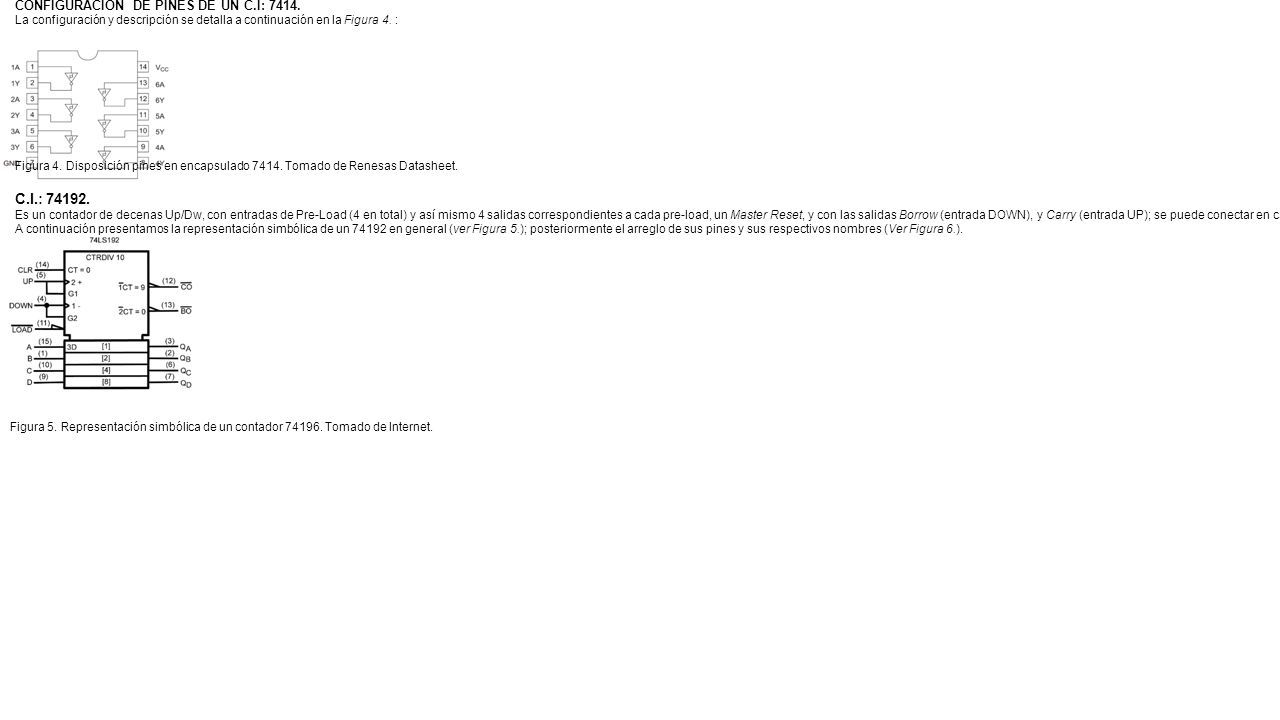

3 CONFIGURACIÓN DE PINES DE UN C.I: 7414. La configuración y descripción se detalla a continuación en la Figura 4. : Figura 4. Disposición pines en encapsulado 7414. Tomado de Renesas Datasheet. C.I.: 74192. Es un contador de decenas Up/Dw, con entradas de Pre-Load (4 en total) y así mismo 4 salidas correspondientes a cada pre-load, un Master Reset, y con las salidas Borrow (entrada DOWN), y Carry (entrada UP); se puede conectar en cascada a otro C.I.:74192; para proceder a contar decenas, cientos, miles etc. Concebido bajo tecnología TTL. A continuación presentamos la representación simbólica de un 74192 en general (ver Figura 5.); posteriormente el arreglo de sus pines y sus respectivos nombres (Ver Figura 6.). Figura 5. Representación simbólica de un contador 74196. Tomado de Internet.

4 2.2.1 ARREGLO DE PINES DE UN 74LS192. Figura 6. Arreglo de pines en un 74LS192. Renesas Datasheet. Nombre de PINDescripción VccEntrada VCC C(PD)Clock Down C(PU)Clock Up T(CD)Borrow (Salida Clock Down) T(CU)Carry(Salida Clock Up) PLLoad, activo en bajo. P(n)Entradas para LOAD Q(n)Salidas de contador a convertidor DCB. GNDSalida Tierra. El nombre de cada pin define su función, de la siguiente manera(Ver Tabla 1): Tabla 1. Descripción de pines. Generada a partir de datasheet.
