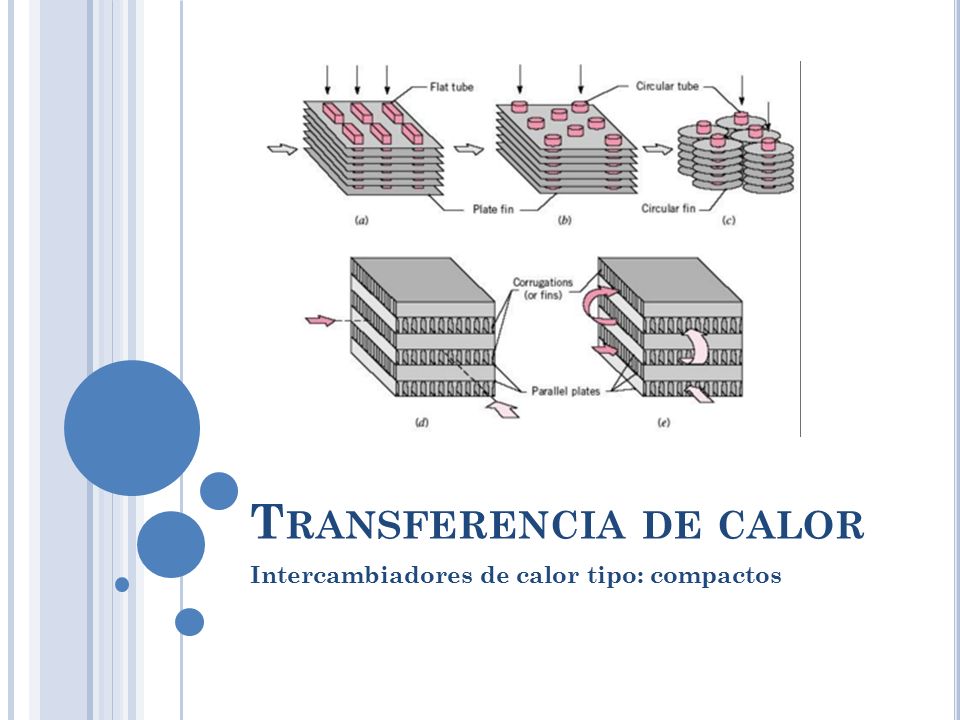

T RANSFERENCIA DE CALOR Intercambiadores de calor tipo: compactos
2
I NTERCAMBIADORES DE CALOR COMPACTOS Alcanzan un área superficial por unidad de volumen muy grande. Se adaptan mejor a las aplicaciones de corrientes gaseosas y valores bajos de h.
3

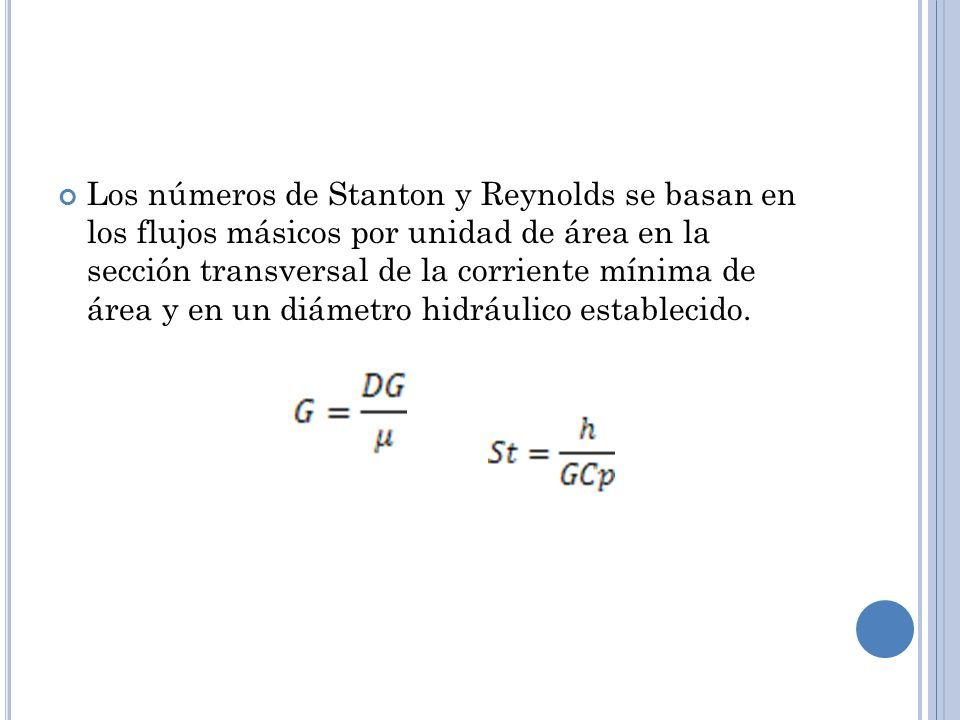

Los números de Stanton y Reynolds se basan en los flujos másicos por unidad de área en la sección transversal de la corriente mínima de área y en un diámetro hidráulico establecido.
5

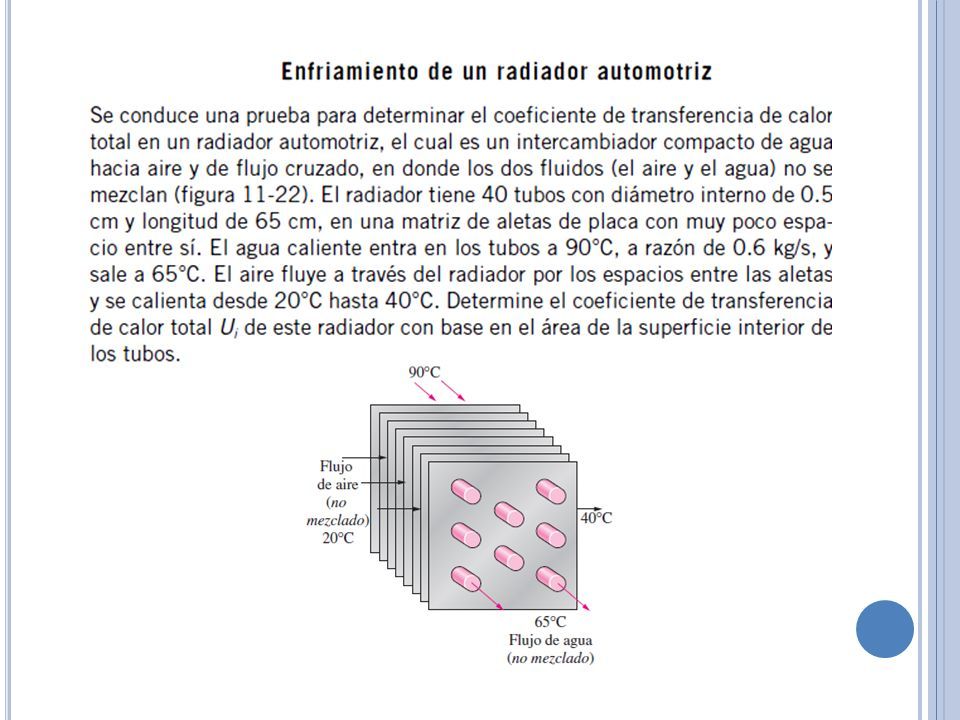

D ATOS GENERALES 40 TUBOS DI =0.5 CM L=65 CM T h,ent =90ºC T h,sal =65ºC W=0.6Kg/s T c,ent =20ºC T c,sal =40ºC Datos del aguaDatos del aire
6

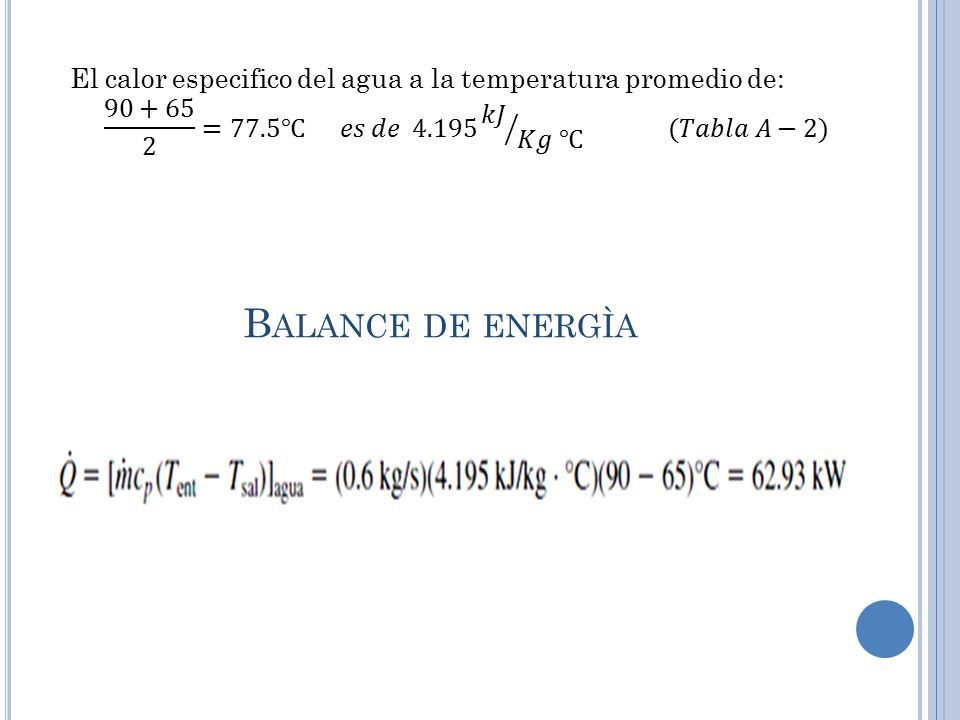

B ALANCE DE ENERGÌA
7

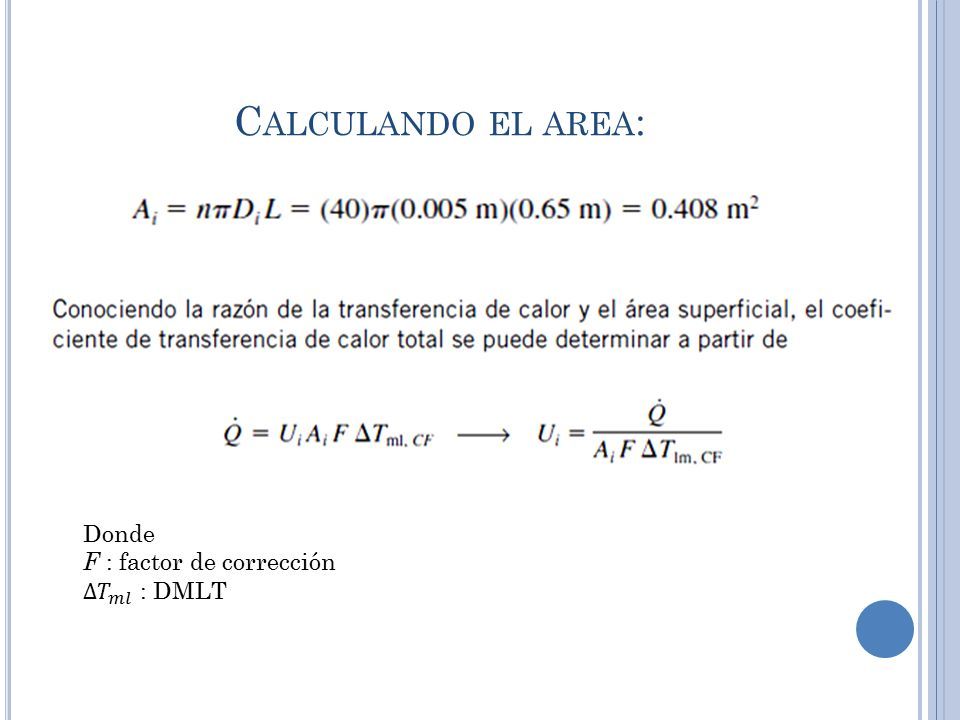

C ALCULANDO EL AREA :
8

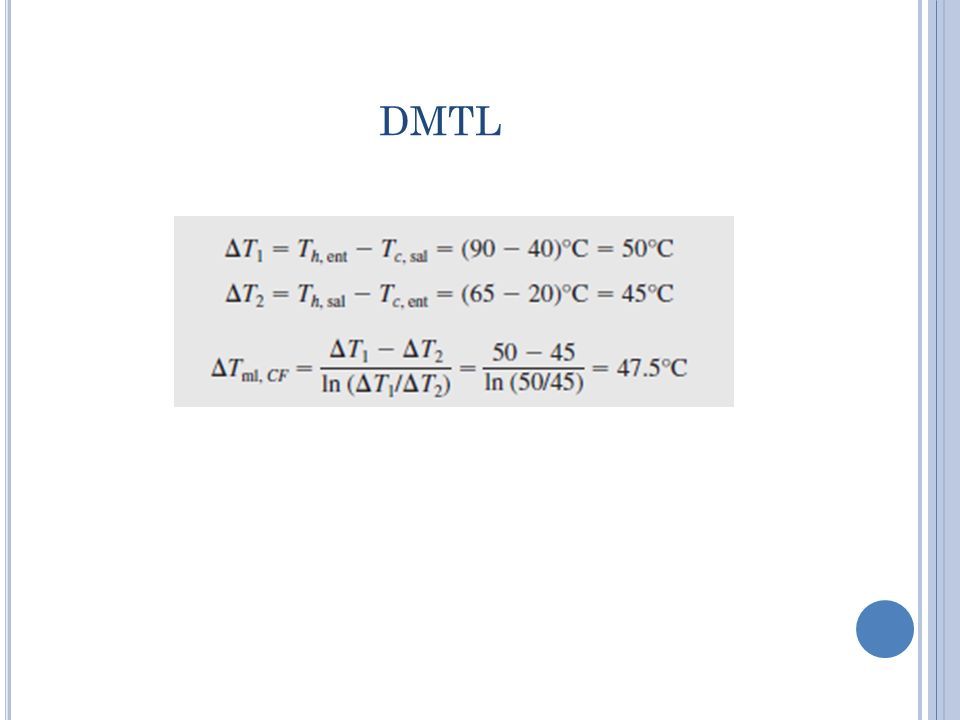

DMTL
9

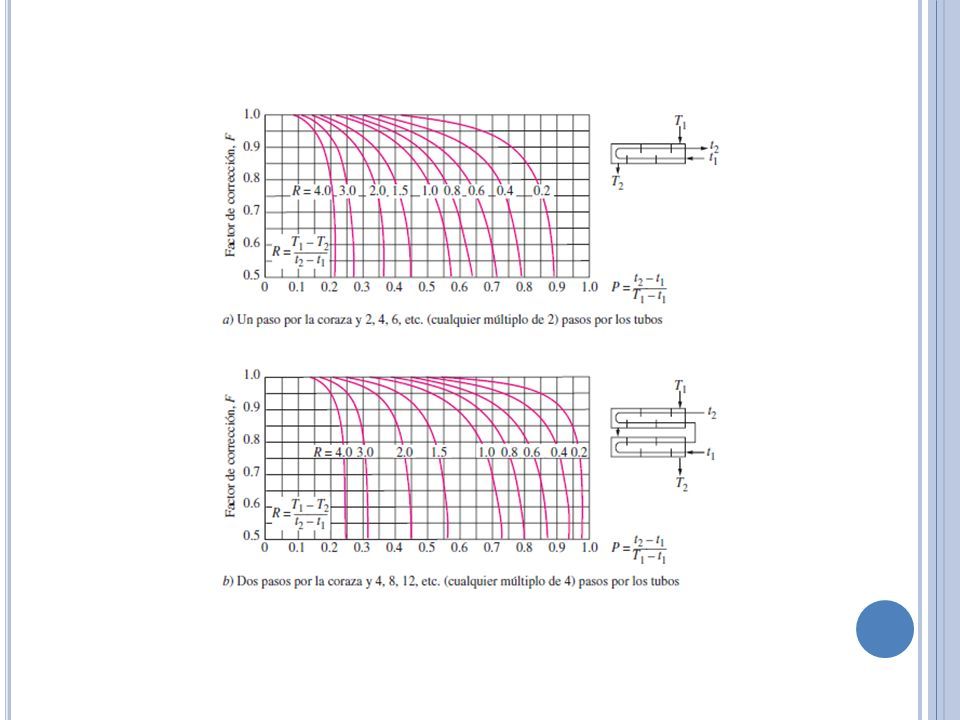

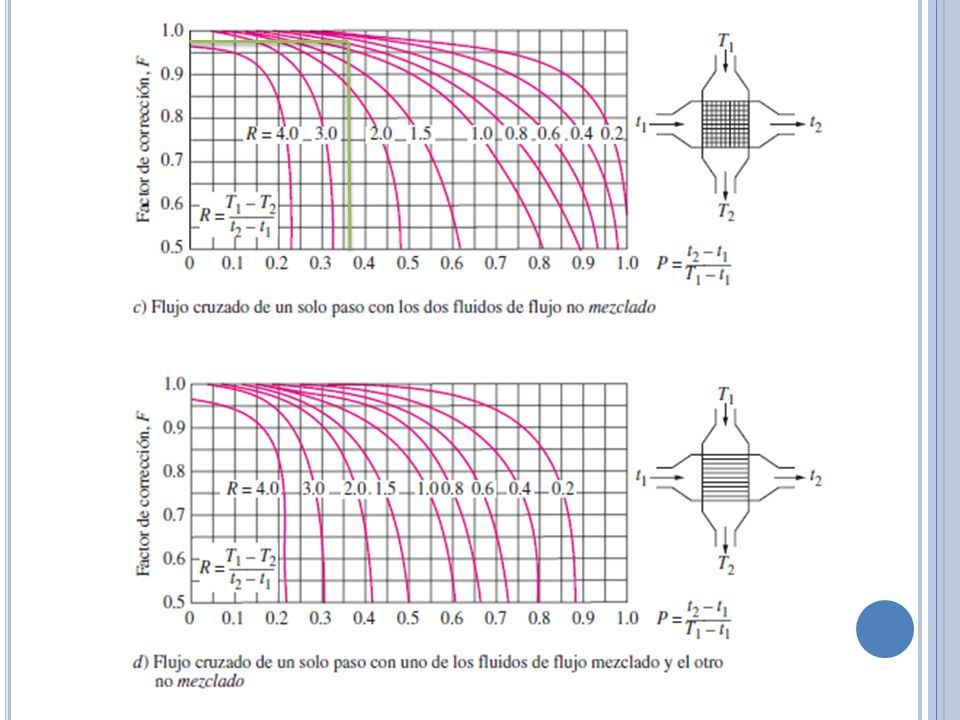

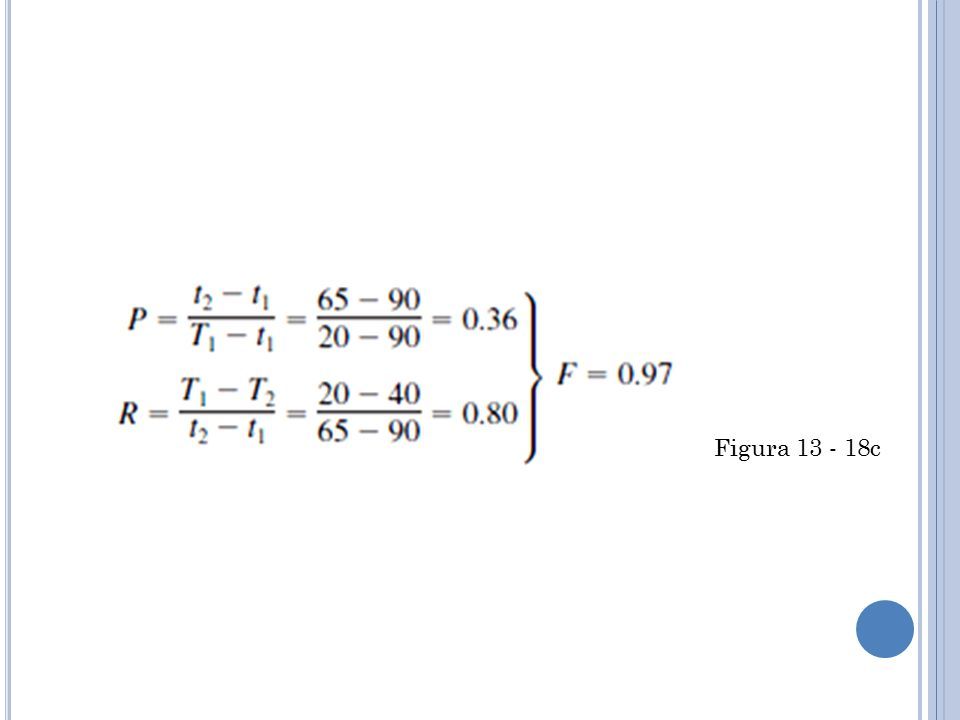

Figura 13 - 18c
12

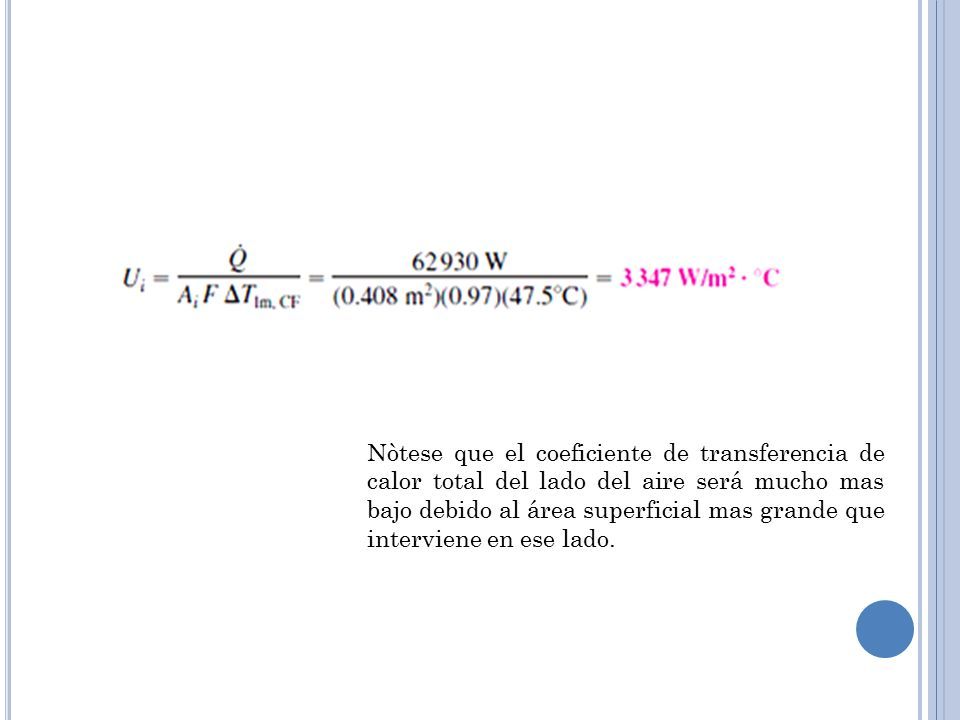

Nòtese que el coeficiente de transferencia de calor total del lado del aire será mucho mas bajo debido al área superficial mas grande que interviene en ese lado.
