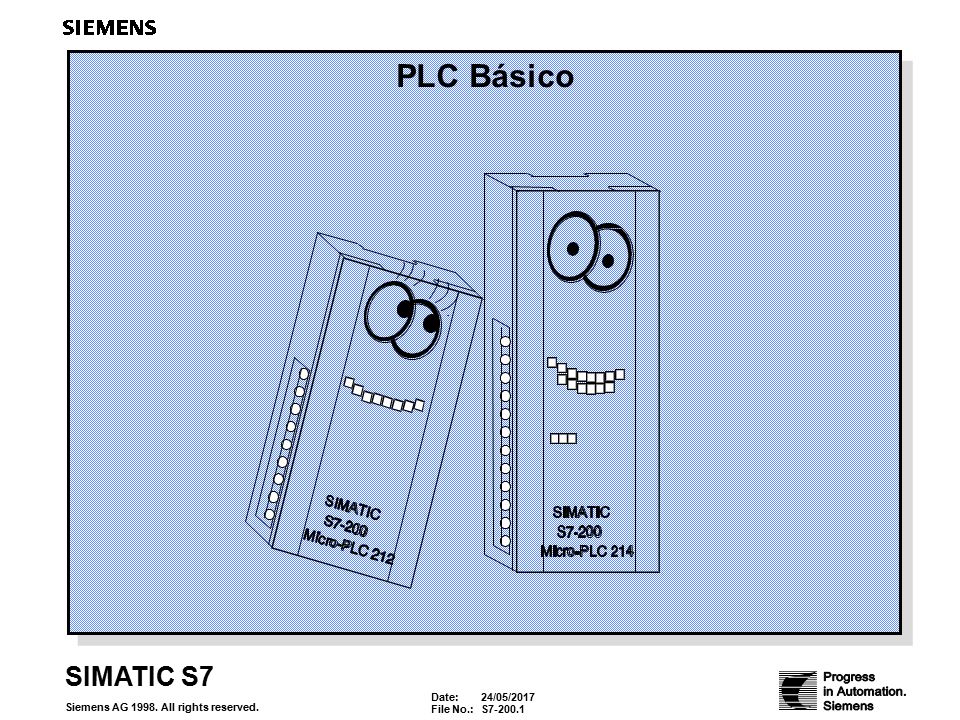

1 Date:24/05/2017 File No.:S7-200.1 SIMATIC S7 Siemens AG 1998. All rights reserved. PLC Básico

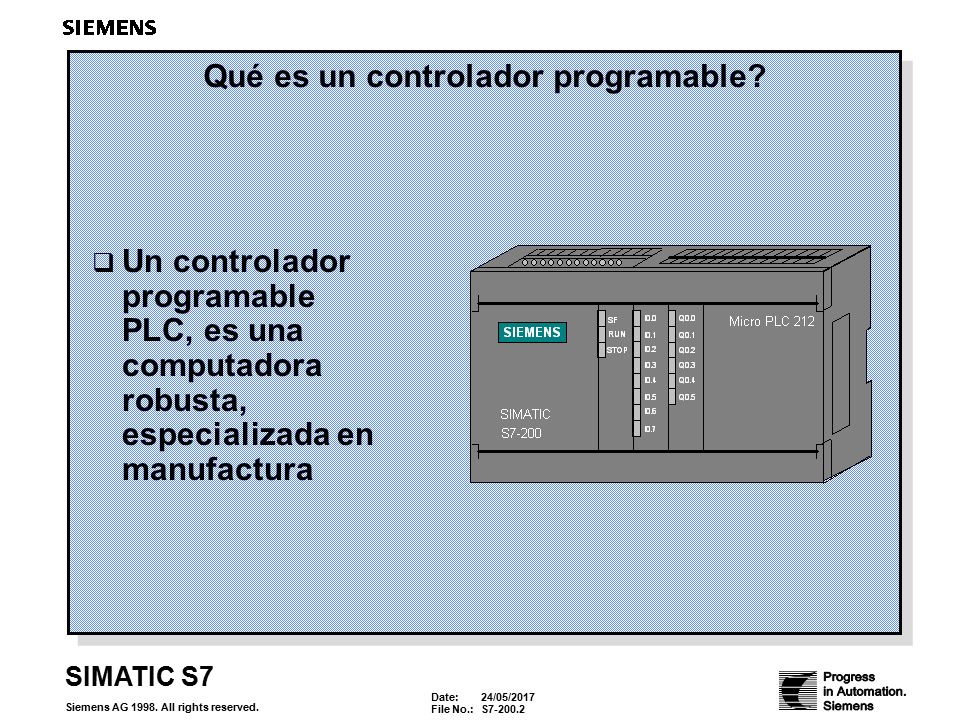

2 Date:24/05/2017 File No.:S7-200.2 SIMATIC S7 Siemens AG 1998. All rights reserved. Qué es un controlador programable?  Un controlador programable PLC, es una computadora robusta, especializada en manufactura

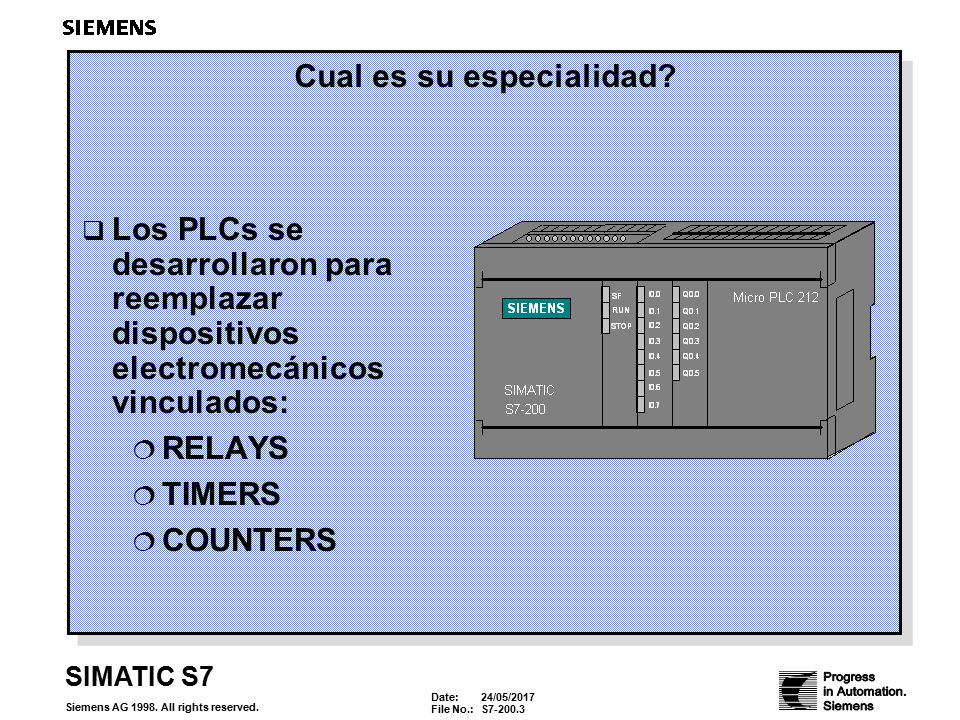

3 Date:24/05/2017 File No.:S7-200.3 SIMATIC S7 Siemens AG 1998. All rights reserved. Cual es su especialidad?  Los PLCs se desarrollaron para reemplazar dispositivos electromecánicos vinculados:  RELAYS  TIMERS  COUNTERS

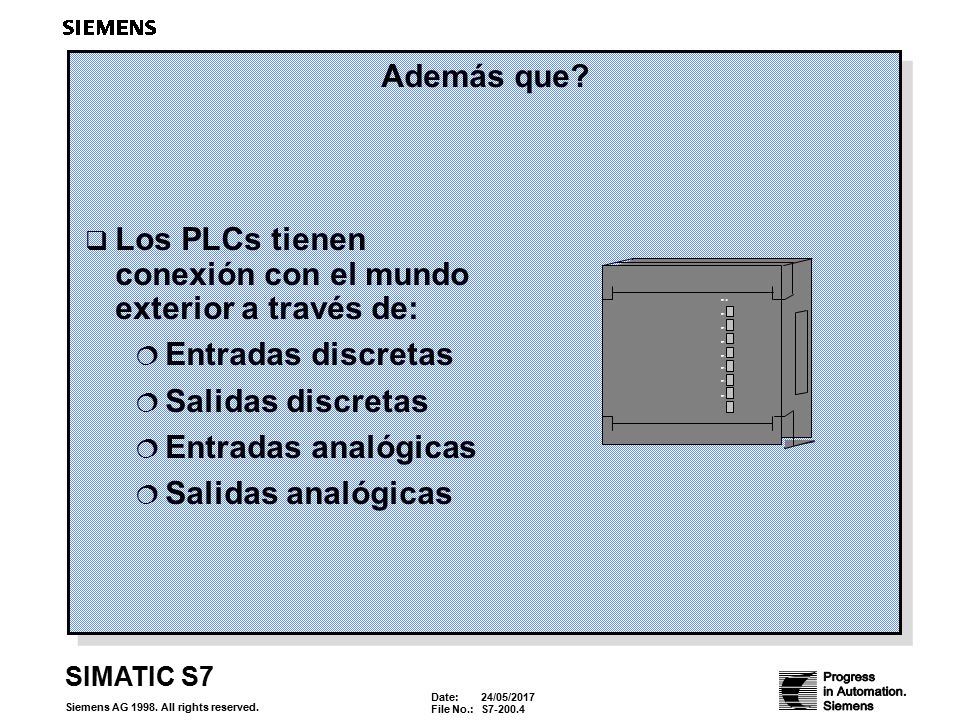

4 Date:24/05/2017 File No.:S7-200.4 SIMATIC S7 Siemens AG 1998. All rights reserved. Además que?  Los PLCs tienen conexión con el mundo exterior a través de:  Entradas discretas  Salidas discretas  Entradas analógicas  Salidas analógicas Q1.0 Q1.1 Q1.2 Q1.3 Q1.4 Q1.5 Q1.6 Q1.7

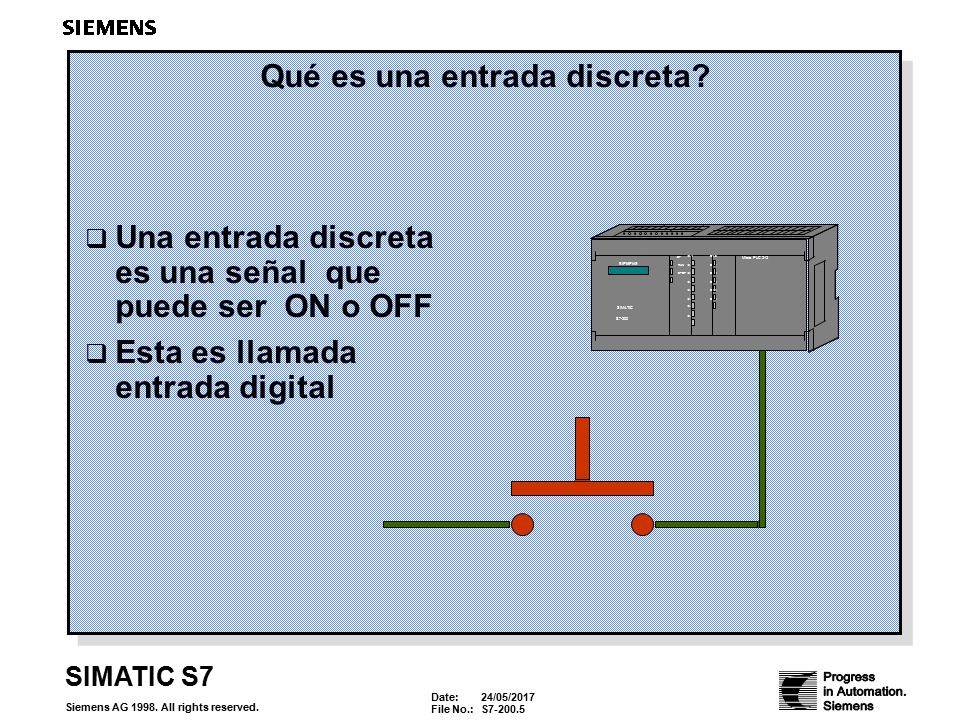

5 Date:24/05/2017 File No.:S7-200.5 SIMATIC S7 Siemens AG 1998. All rights reserved. Qué es una entrada discreta?  Una entrada discreta es una señal que puede ser ON o OFF  Esta es llamada entrada digital SF RUN STOP SIEMENS SIMATIC I0.0 I0.1 I0.2 I0.3 I0.4 I0.5 I0.6 I0.7 Q0.0 Q0.1 Q0.2 Q0.3 Q0.4 Q0.5 S7-200 Micro PLC 212

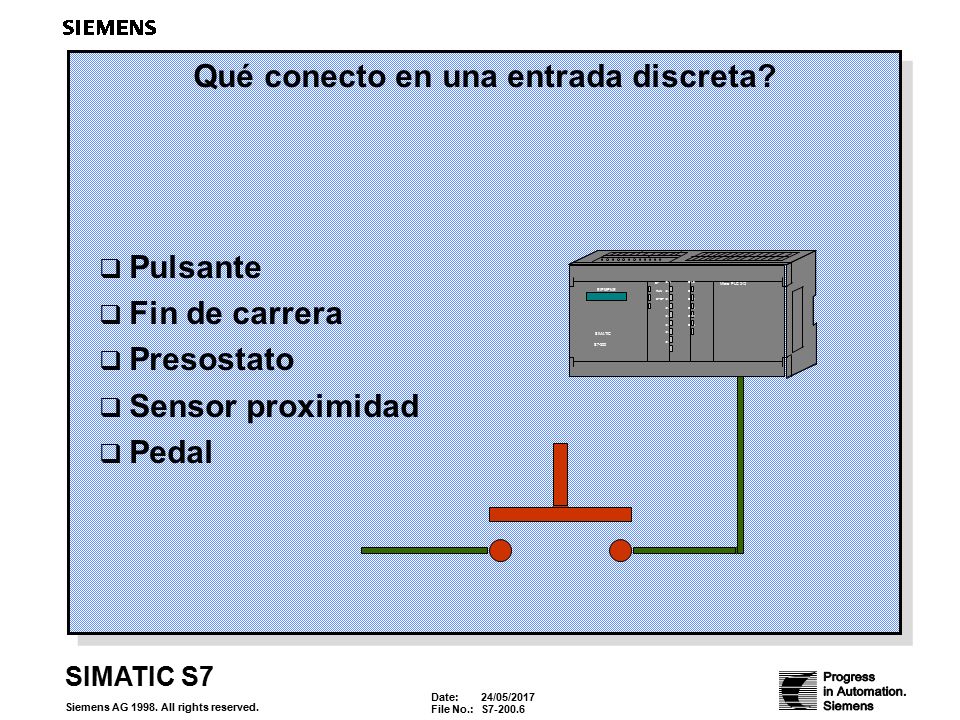

6 Date:24/05/2017 File No.:S7-200.6 SIMATIC S7 Siemens AG 1998. All rights reserved. Qué conecto en una entrada discreta?  Pulsante  Fin de carrera  Presostato  Sensor proximidad  Pedal SF RUN STOP SIEMENS SIMATIC I0.0 I0.1 I0.2 I0.3 I0.4 I0.5 I0.6 I0.7 Q0.0 Q0.1 Q0.2 Q0.3 Q0.4 Q0.5 S7-200 Micro PLC 212

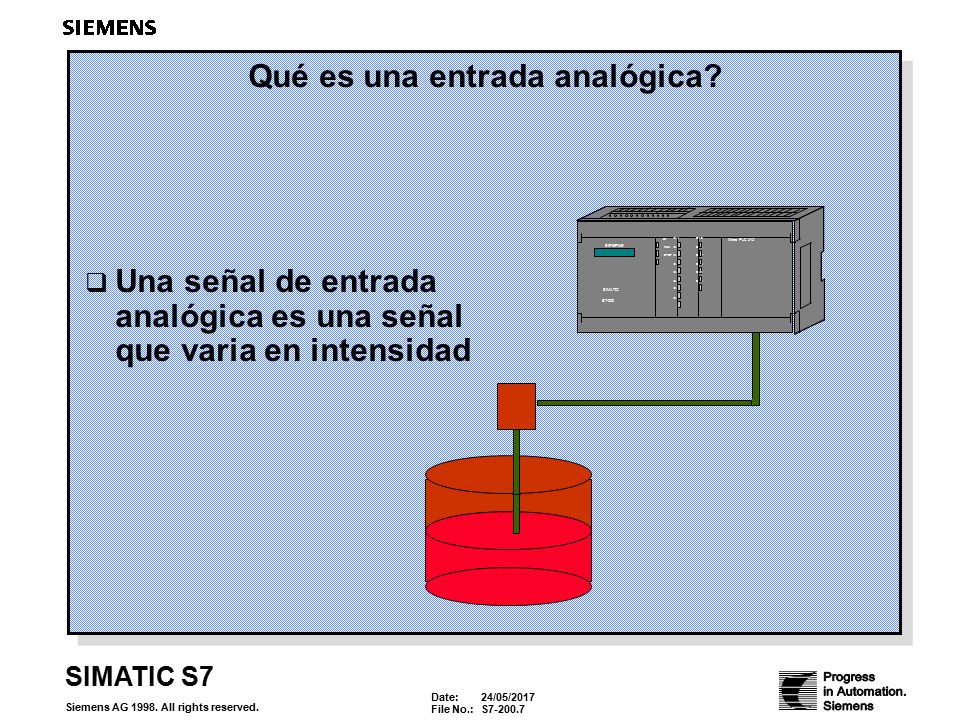

7 Date:24/05/2017 File No.:S7-200.7 SIMATIC S7 Siemens AG 1998. All rights reserved. Qué es una entrada analógica?  Una señal de entrada analógica es una señal que varia en intensidad SF RUN STOP SIEMENS SIMATIC I0.0 I0.1 I0.2 I0.3 I0.4 I0.5 I0.6 I0.7 Q0.0 Q0.1 Q0.2 Q0.3 Q0.4 Q0.5 S7-200 Micro PLC 212

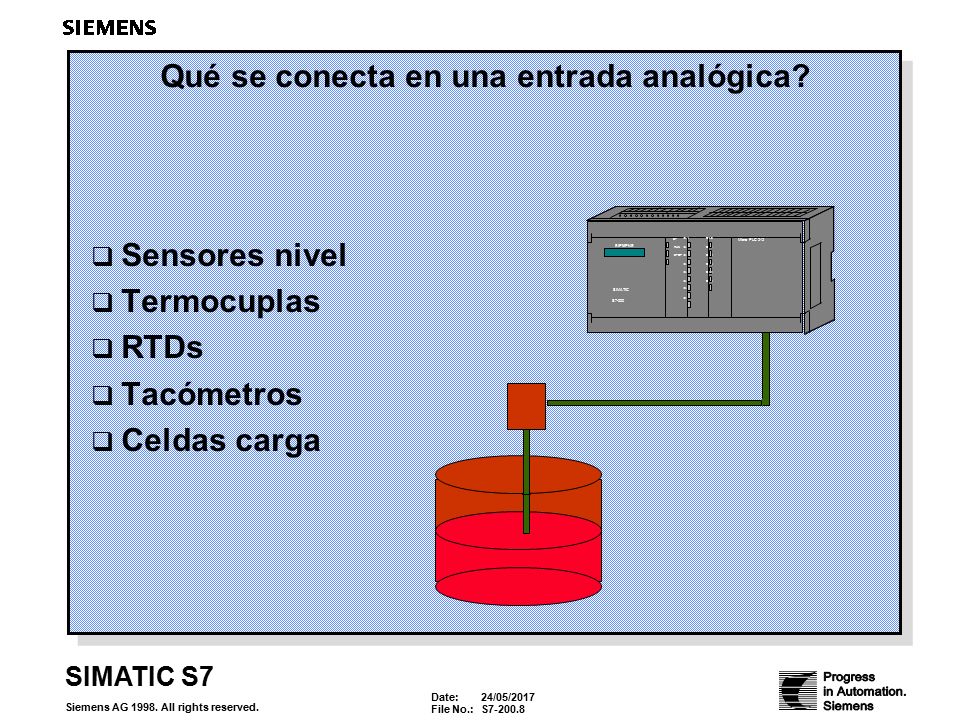

8 Date:24/05/2017 File No.:S7-200.8 SIMATIC S7 Siemens AG 1998. All rights reserved. Qué se conecta en una entrada analógica?  Sensores nivel  Termocuplas  RTDs  Tacómetros  Celdas carga SF RUN STOP SIEMENS SIMATIC I0.0 I0.1 I0.2 I0.3 I0.4 I0.5 I0.6 I0.7 Q0.0 Q0.1 Q0.2 Q0.3 Q0.4 Q0.5 S7-200 Micro PLC 212

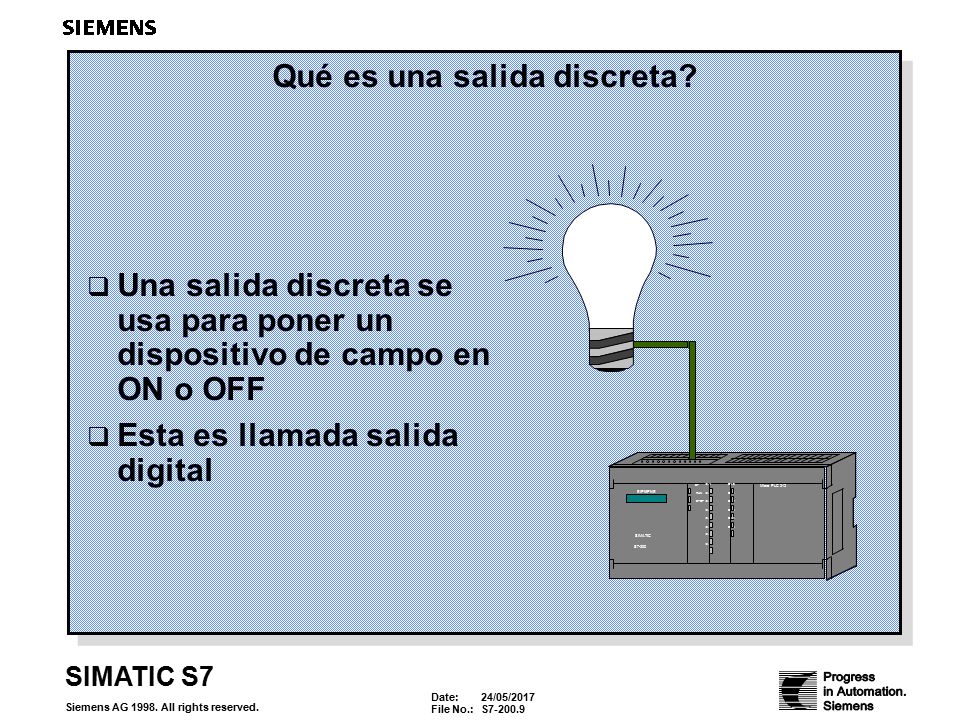

9 Date:24/05/2017 File No.:S7-200.9 SIMATIC S7 Siemens AG 1998. All rights reserved. Qué es una salida discreta?  Una salida discreta se usa para poner un dispositivo de campo en ON o OFF  Esta es llamada salida digital SF RUN STOP SIEMENS SIMATIC I0.0 I0.1 I0.2 I0.3 I0.4 I0.5 I0.6 I0.7 Q0.0 Q0.1 Q0.2 Q0.3 Q0.4 Q0.5 S7-200 Micro PLC 212

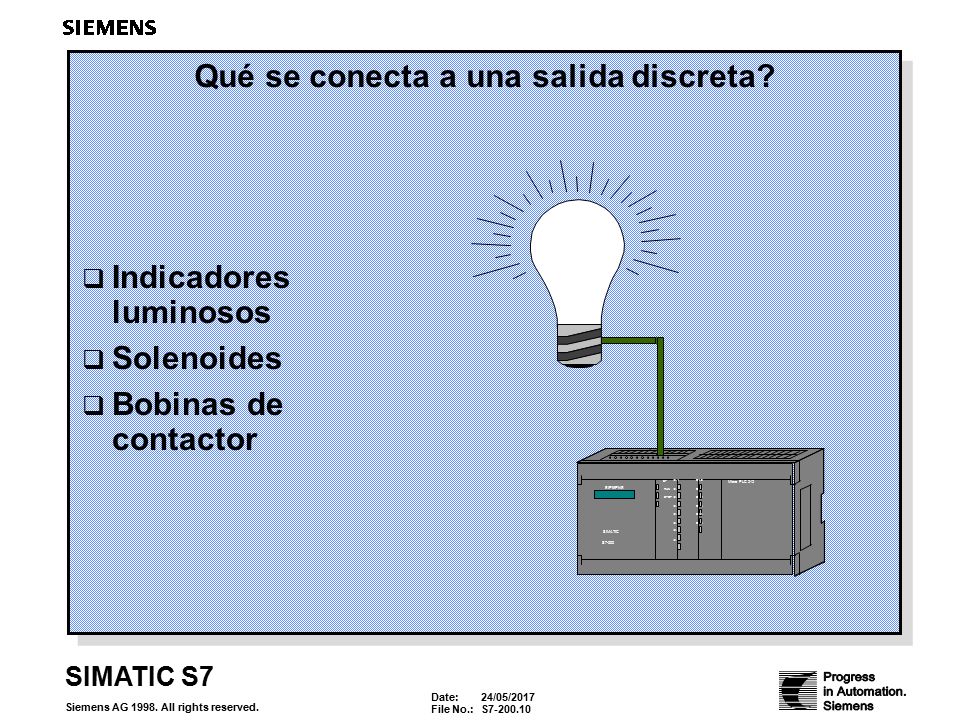

10 Date:24/05/2017 File No.:S7-200.10 SIMATIC S7 Siemens AG 1998. All rights reserved. Qué se conecta a una salida discreta?  Indicadores luminosos  Solenoides  Bobinas de contactor SF RUN STOP SIEMENS SIMATIC I0.0 I0.1 I0.2 I0.3 I0.4 I0.5 I0.6 I0.7 Q0.0 Q0.1 Q0.2 Q0.3 Q0.4 Q0.5 S7-200 Micro PLC 212

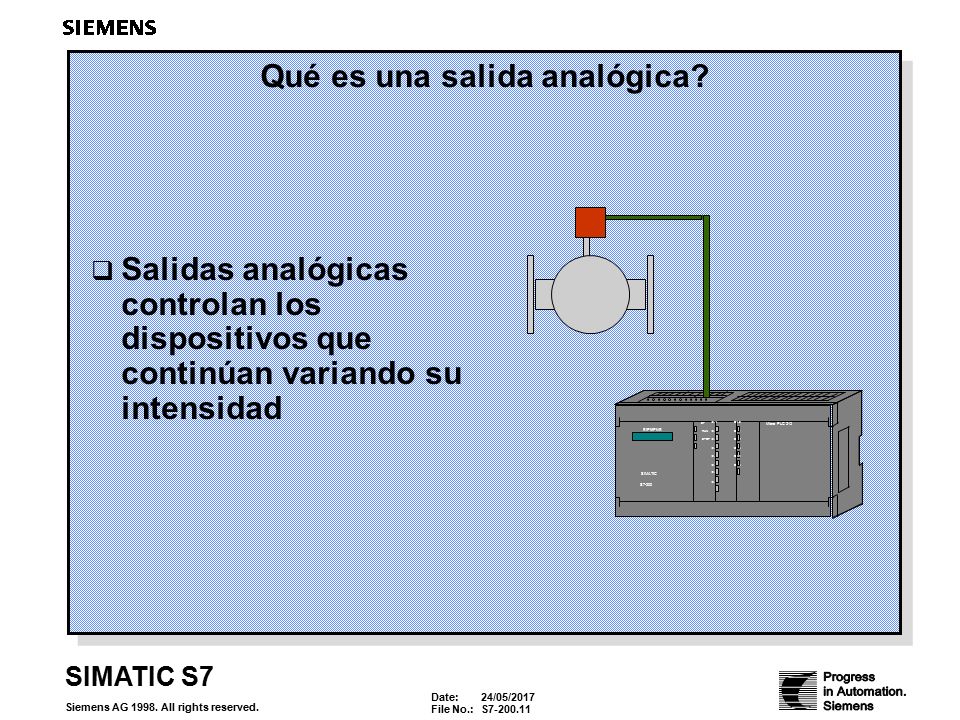

11 Date:24/05/2017 File No.:S7-200.11 SIMATIC S7 Siemens AG 1998. All rights reserved. Qué es una salida analógica?  Salidas analógicas controlan los dispositivos que continúan variando su intensidad SF RUN STOP SIEMENS SIMATIC I0.0 I0.1 I0.2 I0.3 I0.4 I0.5 I0.6 I0.7 Q0.0 Q0.1 Q0.2 Q0.3 Q0.4 Q0.5 S7-200 Micro PLC 212

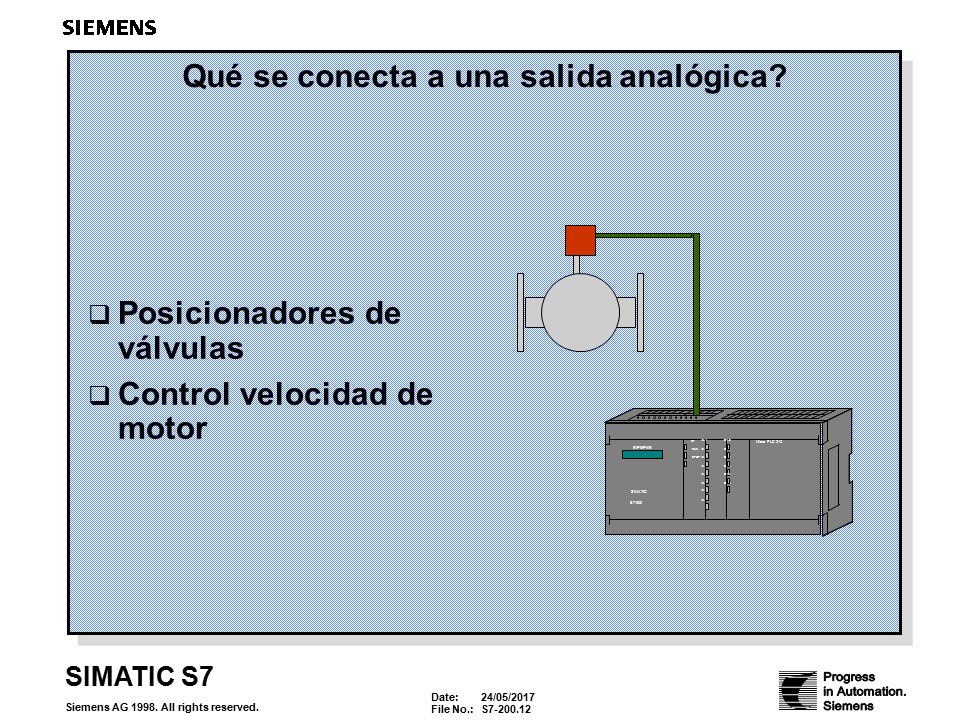

12 Date:24/05/2017 File No.:S7-200.12 SIMATIC S7 Siemens AG 1998. All rights reserved. Qué se conecta a una salida analógica?  Posicionadores de válvulas  Control velocidad de motor SF RUN STOP SIEMENS SIMATIC I0.0 I0.1 I0.2 I0.3 I0.4 I0.5 I0.6 I0.7 Q0.0 Q0.1 Q0.2 Q0.3 Q0.4 Q0.5 S7-200 Micro PLC 212

13 Date:24/05/2017 File No.:S7-200.13 SIMATIC S7 Siemens AG 1998. All rights reserved. Qué hace un PLC?  Los módulos de entrada traen las señales de campo  La Unidad Central de Proceso genera decisiones  Los módulos de salida controlan los dispositivos de campo Unidad Central de Procesamiento (CPU) Módulo de Entrada Módulo de Salida

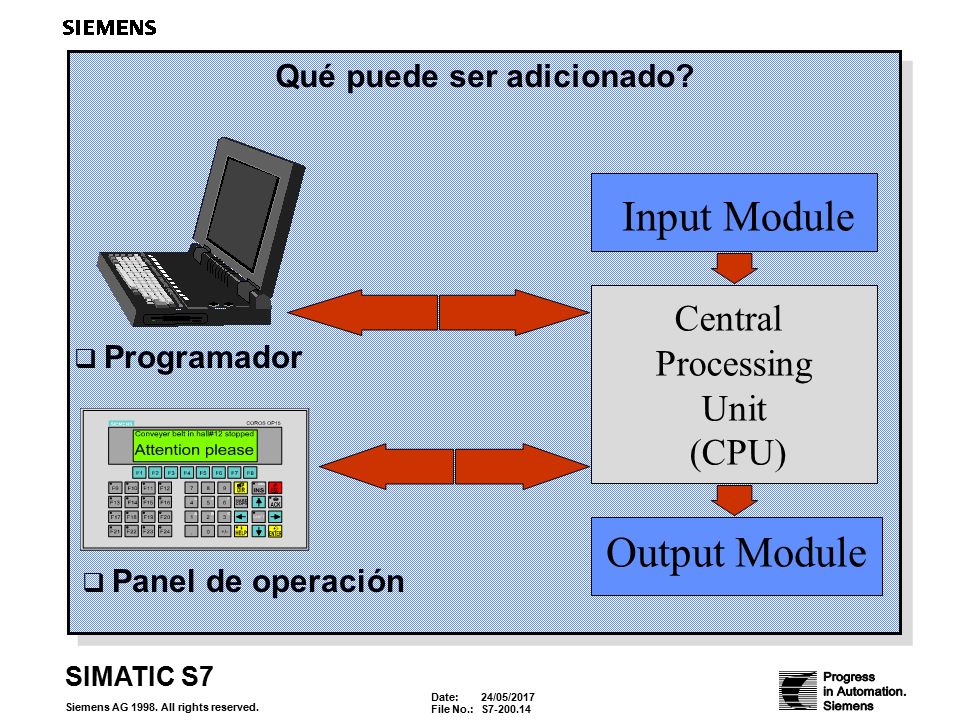

14 Date:24/05/2017 File No.:S7-200.14 SIMATIC S7 Siemens AG 1998. All rights reserved. Qué puede ser adicionado?  Panel de operación Central Processing Unit (CPU) Input Module Output Module  Programador

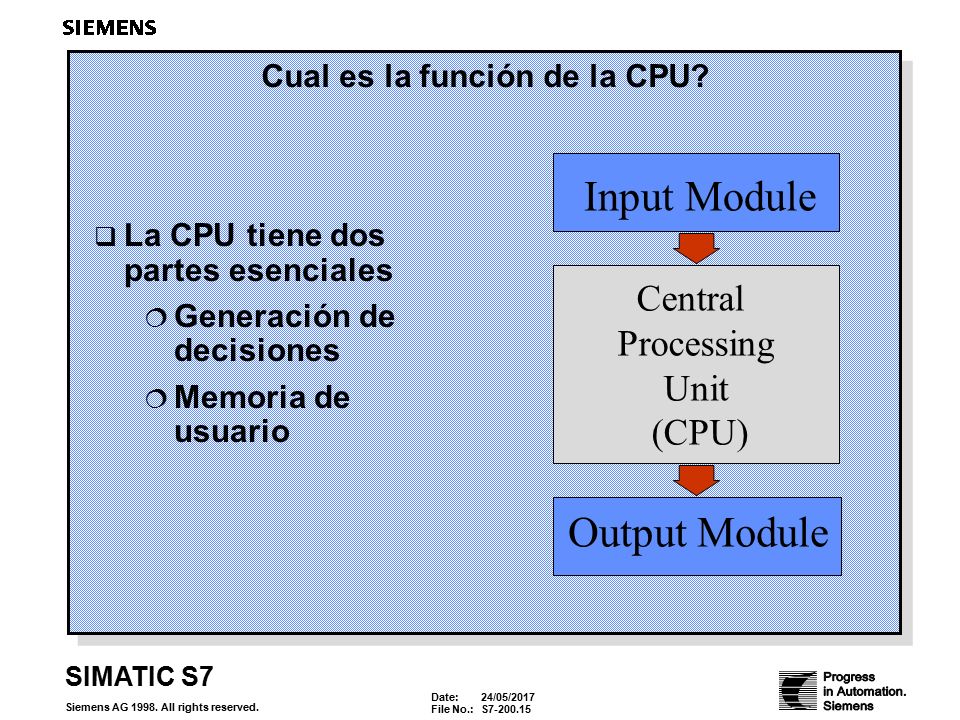

15 Date:24/05/2017 File No.:S7-200.15 SIMATIC S7 Siemens AG 1998. All rights reserved. Cual es la función de la CPU?  La CPU tiene dos partes esenciales  Generación de decisiones  Memoria de usuario Central Processing Unit (CPU) Input Module Output Module

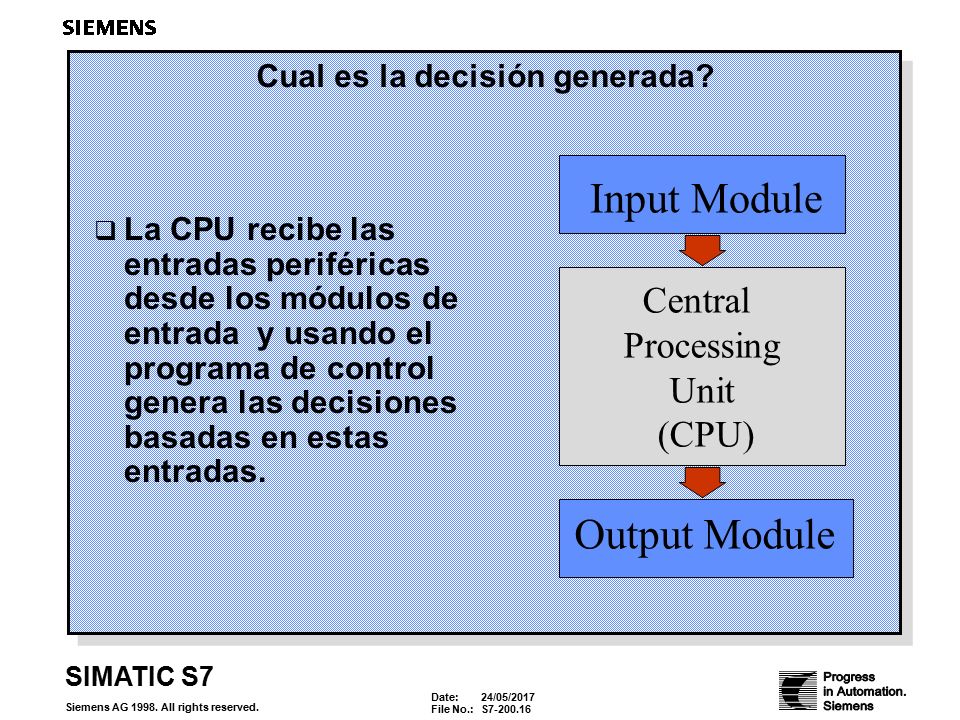

16 Date:24/05/2017 File No.:S7-200.16 SIMATIC S7 Siemens AG 1998. All rights reserved. Cual es la decisión generada?  La CPU recibe las entradas periféricas desde los módulos de entrada y usando el programa de control genera las decisiones basadas en estas entradas. Central Processing Unit (CPU) Input Module Output Module

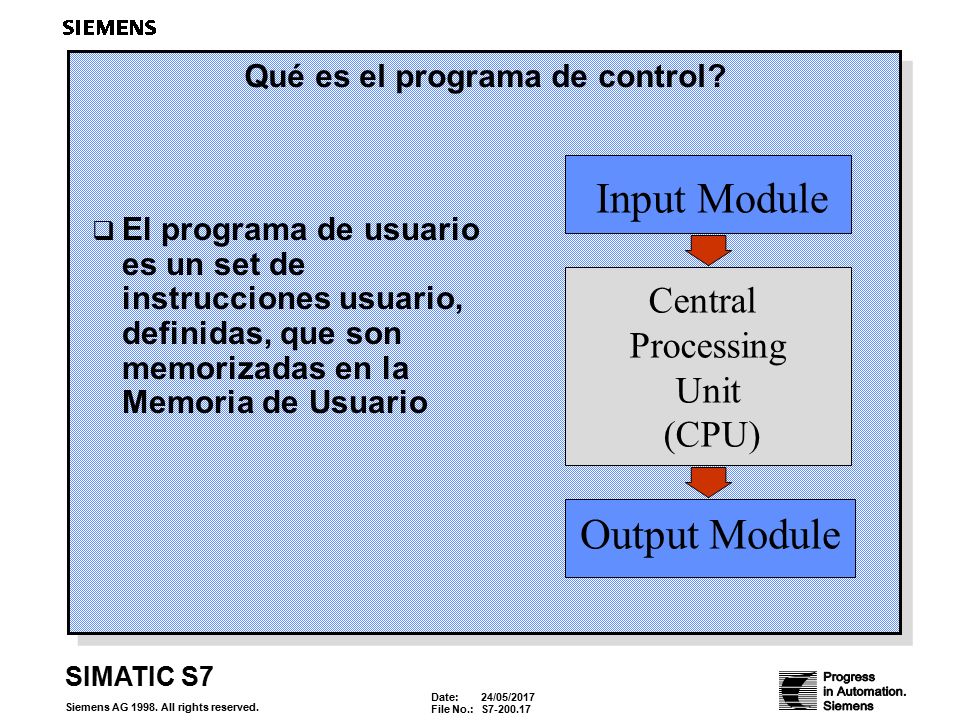

17 Date:24/05/2017 File No.:S7-200.17 SIMATIC S7 Siemens AG 1998. All rights reserved. Qué es el programa de control?  El programa de usuario es un set de instrucciones usuario, definidas, que son memorizadas en la Memoria de Usuario Central Processing Unit (CPU) Input Module Output Module

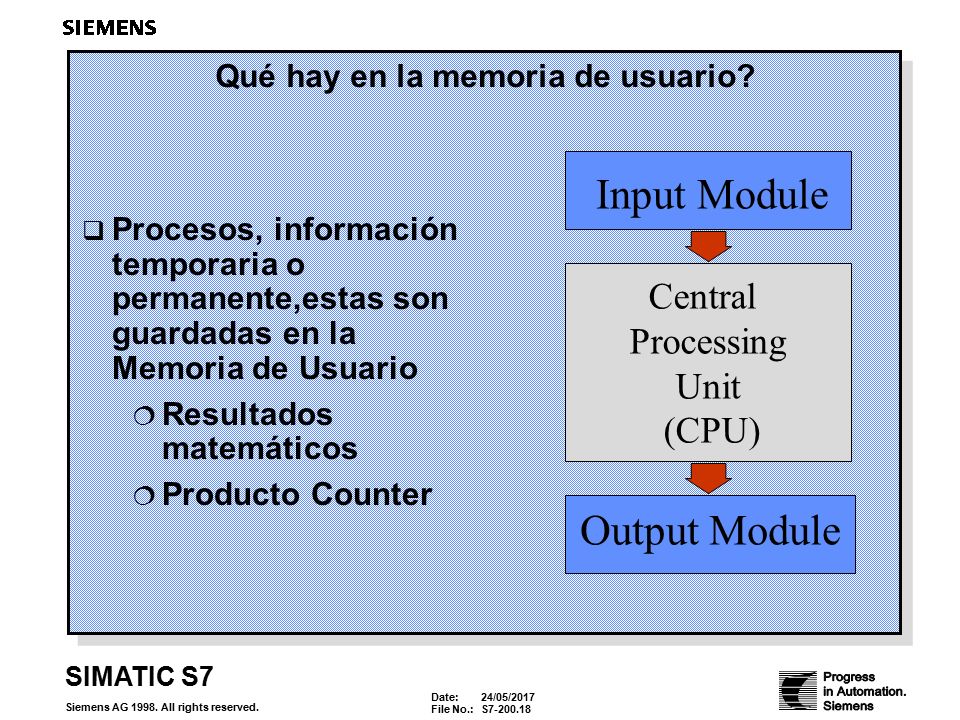

18 Date:24/05/2017 File No.:S7-200.18 SIMATIC S7 Siemens AG 1998. All rights reserved. Qué hay en la memoria de usuario?  Procesos, información temporaria o permanente,estas son guardadas en la Memoria de Usuario  Resultados matemáticos  Producto Counter Central Processing Unit (CPU) Input Module Output Module

19 Date:24/05/2017 File No.:S7-200.19 SIMATIC S7 Siemens AG 1998. All rights reserved. Como el PLC genera decisiones?  La CPU genera decisiones mediante instrucciones programadas por un humano  El PLC controla estas operaciones muy eficientemente a causa de que la CPU recorre las instrucciones rápido y con precisión

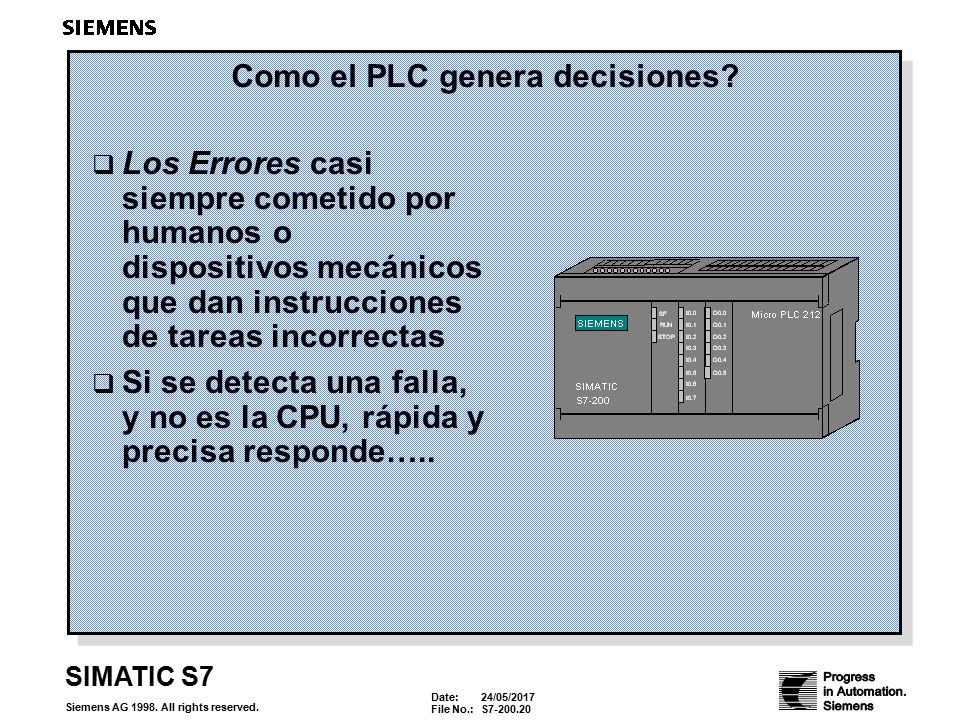

20 Date:24/05/2017 File No.:S7-200.20 SIMATIC S7 Siemens AG 1998. All rights reserved. Como el PLC genera decisiones?  Los Errores casi siempre cometido por humanos o dispositivos mecánicos que dan instrucciones de tareas incorrectas  Si se detecta una falla, y no es la CPU, rápida y precisa responde…..

21 Date:24/05/2017 File No.:S7-200.21 SIMATIC S7 Siemens AG 1998. All rights reserved. Qué es el Circuito Lógico a Relay?  El circuito lógico a Relay es el lenguaje mas común para el PLC  CLR se desarrolla con símbolos de esquemas electromecánicos

22 Date:24/05/2017 File No.:S7-200.22 SIMATIC S7 Siemens AG 1998. All rights reserved. Cuales son los símbolos comunes de CLR?  Contactos representan entradas discretas  Bobinas representan salidas discretas  Contactos y bobinas pueden ser combinados para formar circuitos lógicos. Estos circuitos son llamados Networks

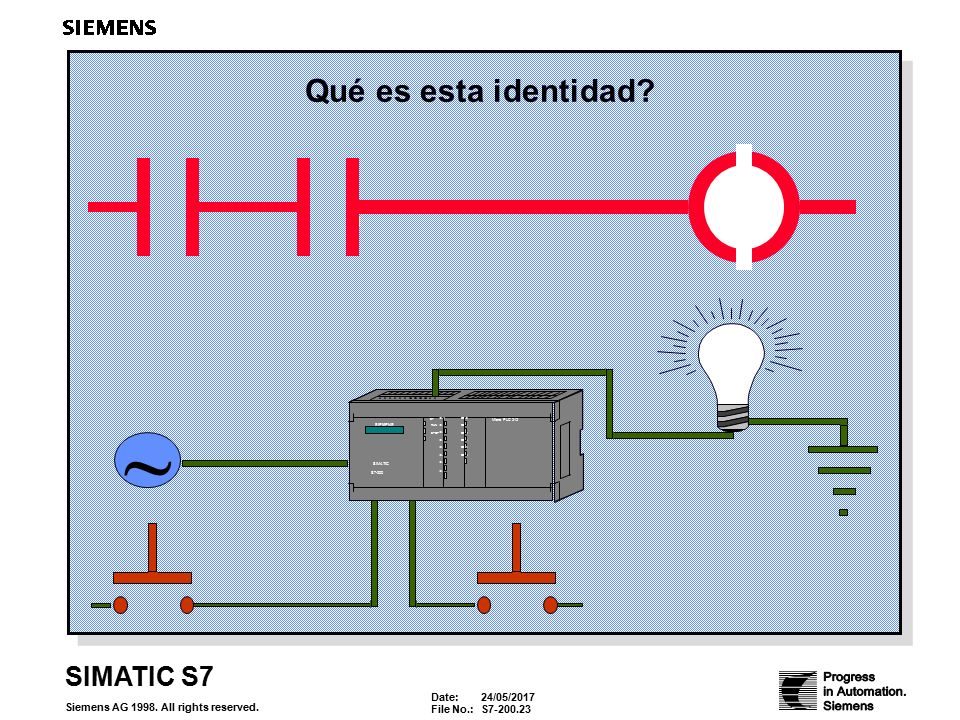

23 Date:24/05/2017 File No.:S7-200.23 SIMATIC S7 Siemens AG 1998. All rights reserved. Qué es esta identidad? ~ SF RUN STOP SIEMENS SIMATIC I0.0 I0.1 I0.2 I0.3 I0.4 I0.5 I0.6 I0.7 Q0.0 Q0.1 Q0.2 Q0.3 Q0.4 Q0.5 S7-200 Micro PLC 212

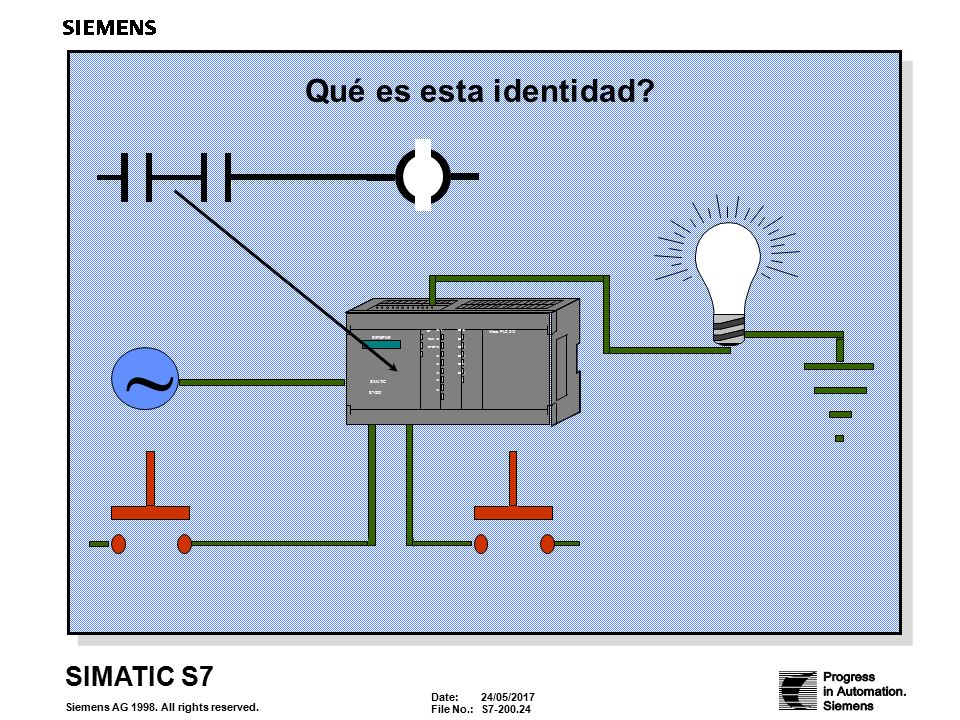

24 Date:24/05/2017 File No.:S7-200.24 SIMATIC S7 Siemens AG 1998. All rights reserved. Qué es esta identidad? ~

25 Date:24/05/2017 File No.:S7-200.25 SIMATIC S7 Siemens AG 1998. All rights reserved. Qué son Bits, Bytes, otros ?  Todos los computadores incluidos los PLCs, funcionan con numeración Binaria ( Base 2 )  Un numero Binario puede ser solo 1 o 0  Un Bit es un simple Dígito Binario

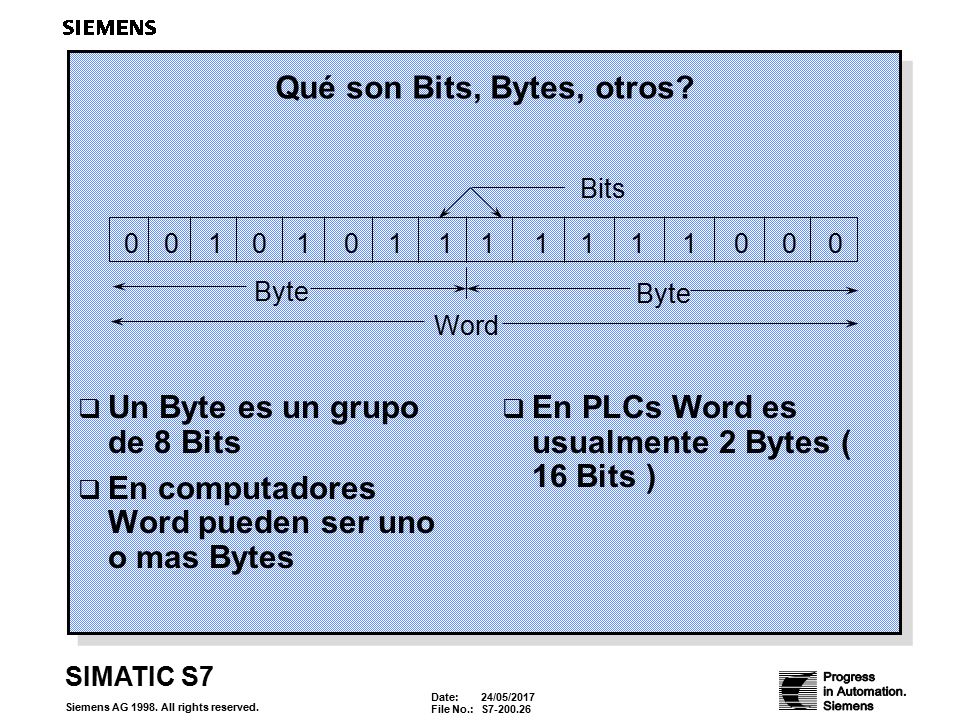

26 Date:24/05/2017 File No.:S7-200.26 SIMATIC S7 Siemens AG 1998. All rights reserved. Qué son Bits, Bytes, otros?  Un Byte es un grupo de 8 Bits  En computadores Word pueden ser uno o mas Bytes 0111111000010101 Bits Word Byte  En PLCs Word es usualmente 2 Bytes ( 16 Bits )

27 Date:24/05/2017 File No.:S7-200.27 SIMATIC S7 Siemens AG 1998. All rights reserved. Qué son Bits, Bytes, otros?  Un Byte es un grupo de 8 Bits  S7-200 PLCs son byte- base unidad 01010101 Bit Byte

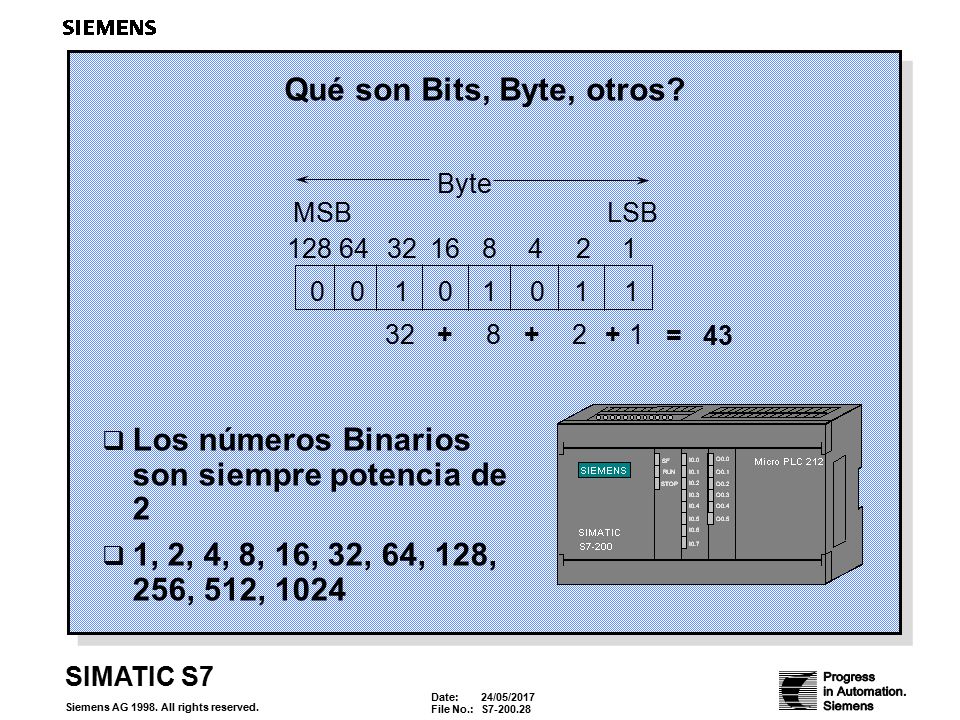

28 Date:24/05/2017 File No.:S7-200.28 SIMATIC S7 Siemens AG 1998. All rights reserved. Qué son Bits, Byte, otros?  Los números Binarios son siempre potencia de 2  1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 01010101 LSB Byte MSB 1248163264128 32821+++ = 43

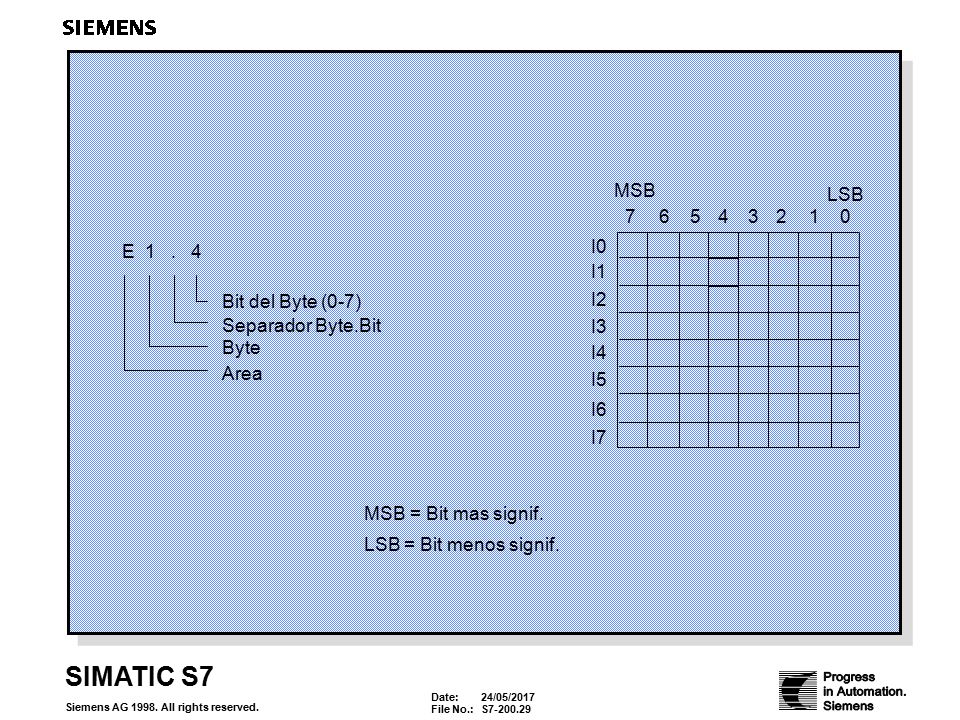

29 Date:24/05/2017 File No.:S7-200.29 SIMATIC S7 Siemens AG 1998. All rights reserved. E 1. 4 Bit del Byte (0-7) Separador Byte.Bit Byte Area LSB MSB 76543210 I0 I1 I2 I3 I4 I5 I6 I7 MSB = Bit mas signif. LSB = Bit menos signif.

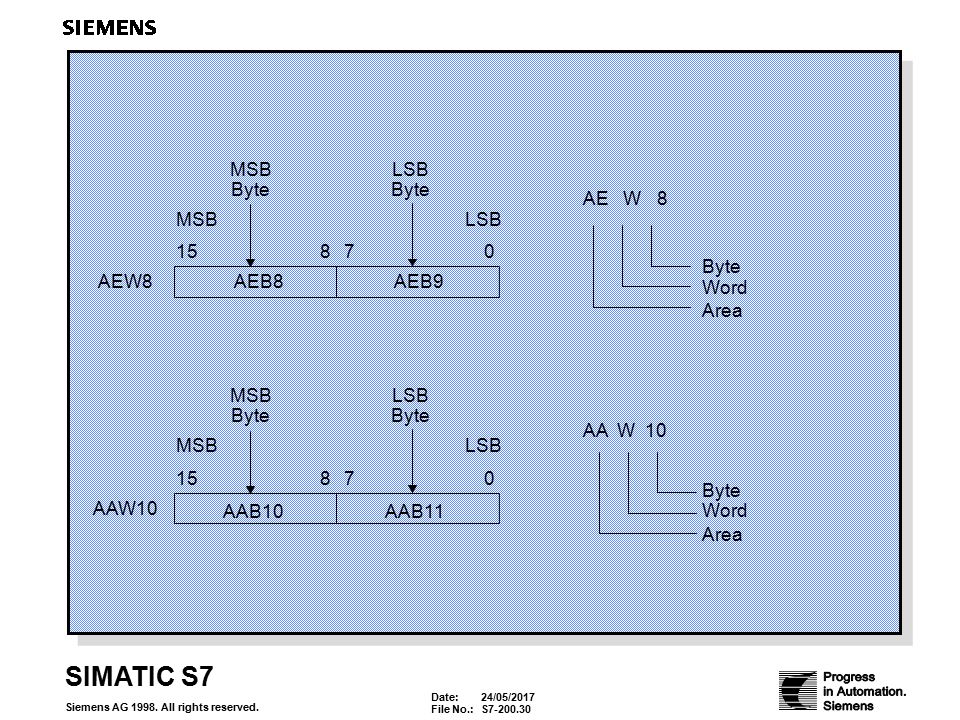

30 Date:24/05/2017 File No.:S7-200.30 SIMATIC S7 Siemens AG 1998. All rights reserved. MSB Byte LSB Byte MSBLSB 15870 AEB8AEB9AEW8 MSB Byte LSB Byte MSBLSB 15870 AAB10AAB11 AAW10 AE W 8 AA W 10 Byte Word Area Byte Word Area

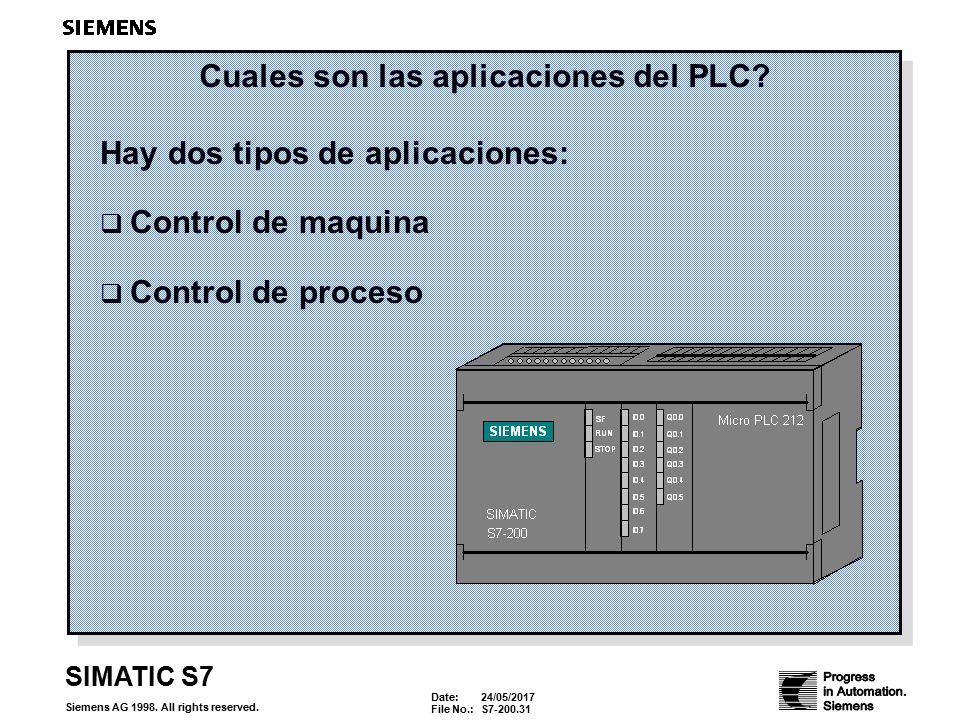

31 Date:24/05/2017 File No.:S7-200.31 SIMATIC S7 Siemens AG 1998. All rights reserved. Cuales son las aplicaciones del PLC? Hay dos tipos de aplicaciones:  Control de maquina  Control de proceso

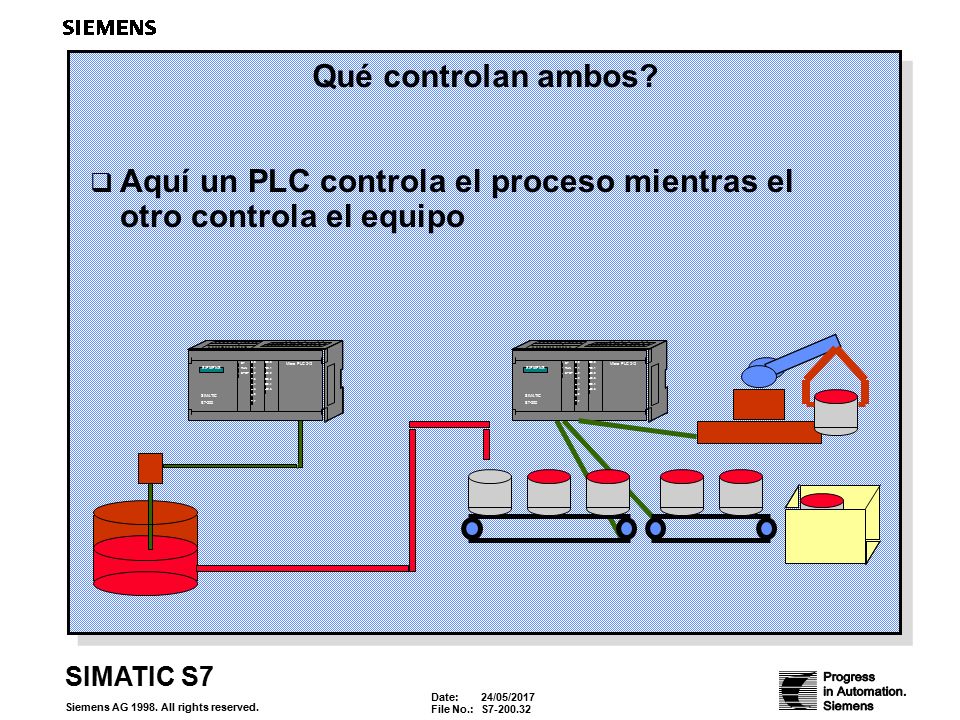

32 Date:24/05/2017 File No.:S7-200.32 SIMATIC S7 Siemens AG 1998. All rights reserved. Qué controlan ambos?  Aquí un PLC controla el proceso mientras el otro controla el equipo SF RUN STOP SIEMENS SIMATIC I0.0 I0.1 I0.2 I0.3 I0.4 I0.5 I0.6 I0.7 Q0.0 Q0.1 Q0.2 Q0.3 Q0.4 Q0.5 S7-200 Micro PLC 212 SF RUN STOP SIEMENS SIMATIC I0.0 I0.1 I0.2 I0.3 I0.4 I0.5 I0.6 I0.7 Q0.0 Q0.1 Q0.2 Q0.3 Q0.4 Q0.5 S7-200 Micro PLC 212
