1 CURSO: GEOMETRIA DESCRIPTIVA DOCENTE: ARQ. MARÍA CECILIA TORRES VARGAS. JULIO 2008 CARRERA PROFESIONAL: INGENIERÍA MECÁNICA.

Presentación del tema: "1 CURSO: GEOMETRIA DESCRIPTIVA DOCENTE: ARQ. MARÍA CECILIA TORRES VARGAS. JULIO 2008 CARRERA PROFESIONAL: INGENIERÍA MECÁNICA."— Transcripción de la presentación:

1 1 CURSO: GEOMETRIA DESCRIPTIVA DOCENTE: ARQ. MARÍA CECILIA TORRES VARGAS. JULIO 2008 CARRERA PROFESIONAL: INGENIERÍA MECÁNICA

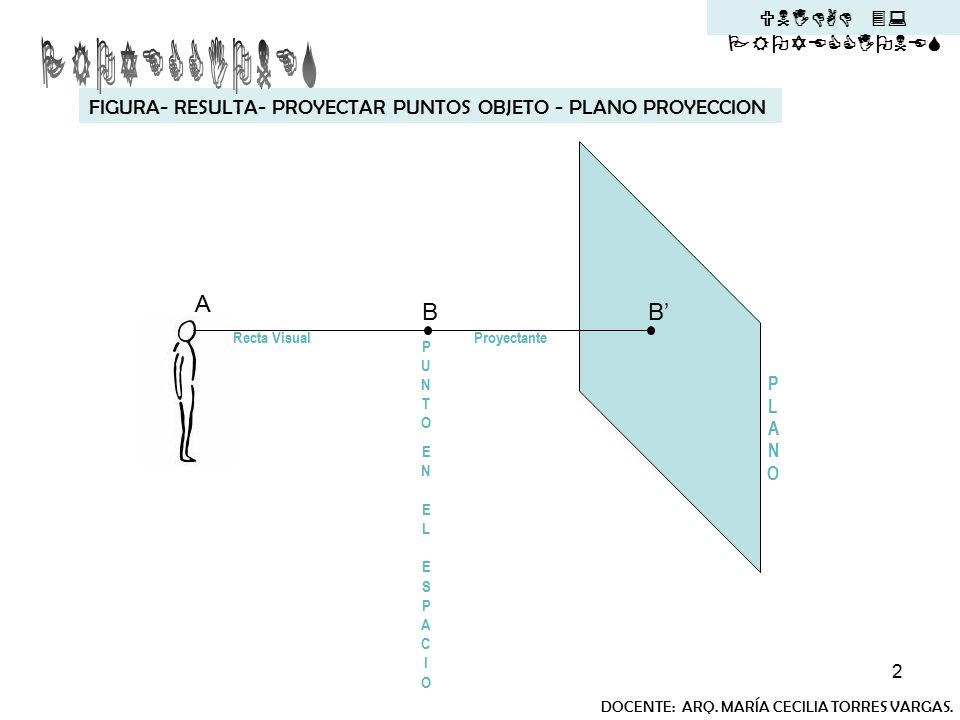

2 2 FIGURA- RESULTA- PROYECTAR PUNTOS OBJETO - PLANO PROYECCION A BB’ PLANOPLANO PUNTOEN EL ESPACIOPUNTOEN EL ESPACIO Recta VisualProyectante DOCENTE: ARQ. MARÍA CECILIA TORRES VARGAS. UNIDAD 3: PROYECCIONES

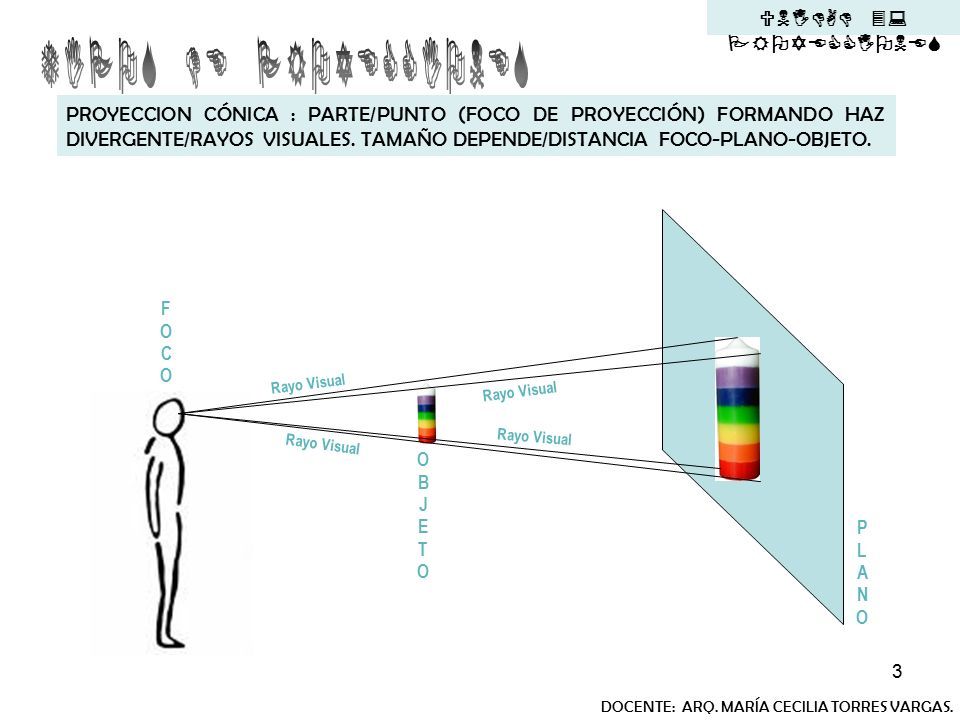

3 3 PROYECCION CÓNICA : PARTE/PUNTO (FOCO DE PROYECCIÓN) FORMANDO HAZ DIVERGENTE/RAYOS VISUALES. TAMAÑO DEPENDE/DISTANCIA FOCO-PLANO-OBJETO. PLANOPLANO Rayo Visual OBJETOOBJETO FOCOFOCO DOCENTE: ARQ. MARÍA CECILIA TORRES VARGAS. UNIDAD 3: PROYECCIONES

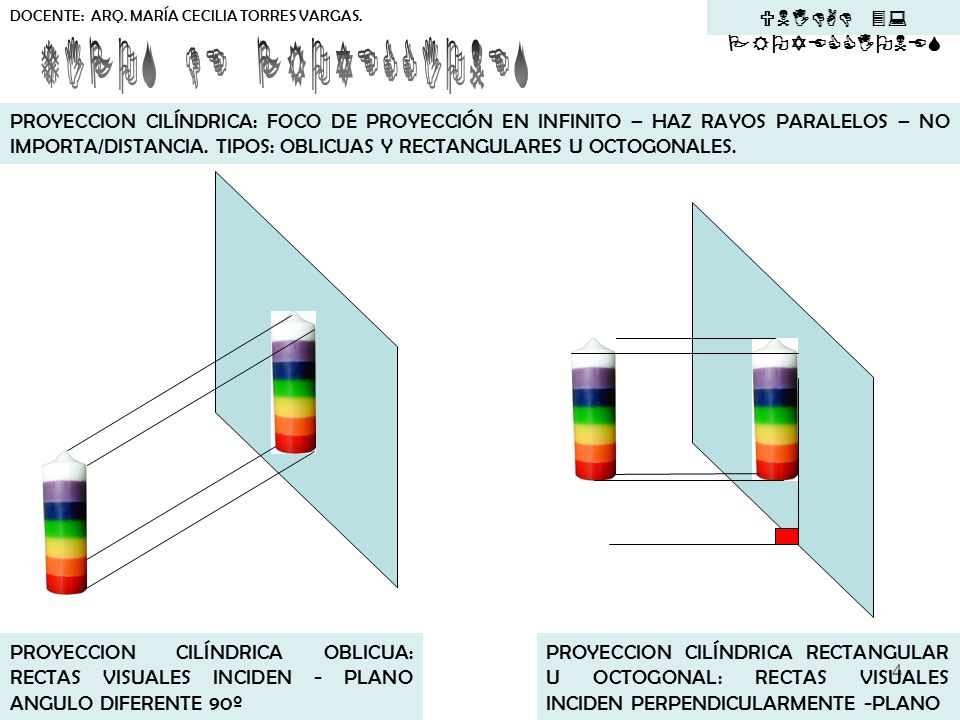

4 4 PROYECCION CILÍNDRICA: FOCO DE PROYECCIÓN EN INFINITO – HAZ RAYOS PARALELOS – NO IMPORTA/DISTANCIA. TIPOS: OBLICUAS Y RECTANGULARES U OCTOGONALES. PROYECCION CILÍNDRICA OBLICUA: RECTAS VISUALES INCIDEN - PLANO ANGULO DIFERENTE 90º PROYECCION CILÍNDRICA RECTANGULAR U OCTOGONAL: RECTAS VISUALES INCIDEN PERPENDICULARMENTE -PLANO DOCENTE: ARQ. MARÍA CECILIA TORRES VARGAS. UNIDAD 3: PROYECCIONES

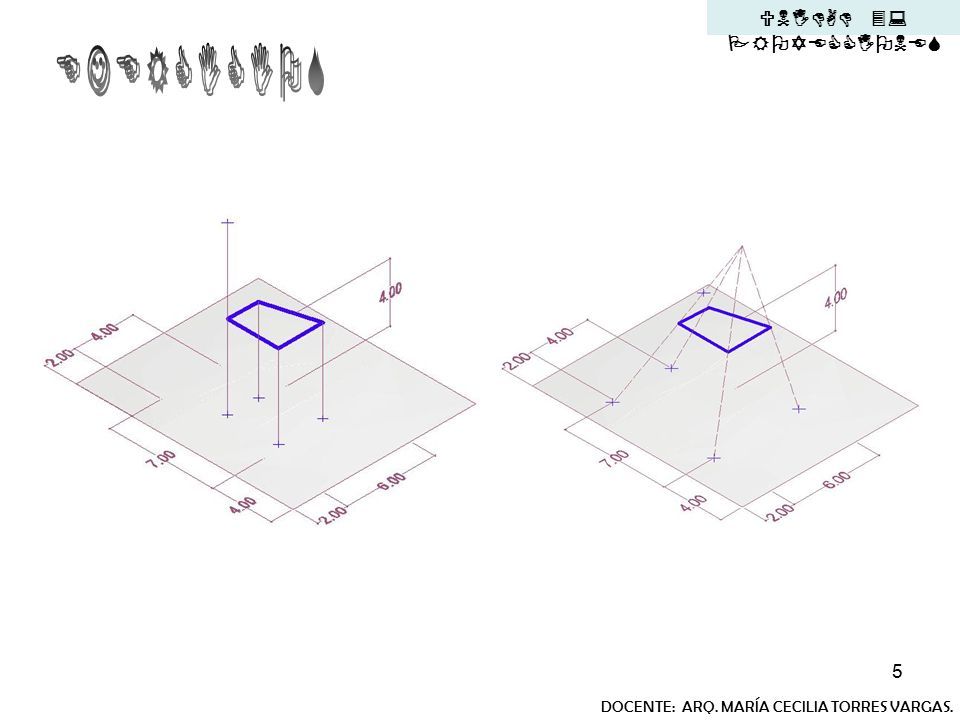

5 5 DOCENTE: ARQ. MARÍA CECILIA TORRES VARGAS. UNIDAD 3: PROYECCIONES

6 6 PLANOS DE PROYECCION EN LOS CUATRO CUADRANTES I II I III IV BIDIMENSIONAL TRIDIMENSIONAL x y x z y DOCENTE: ARQ. MARÍA CECILIA TORRES VARGAS. UNIDAD 3: PROYECCIONES

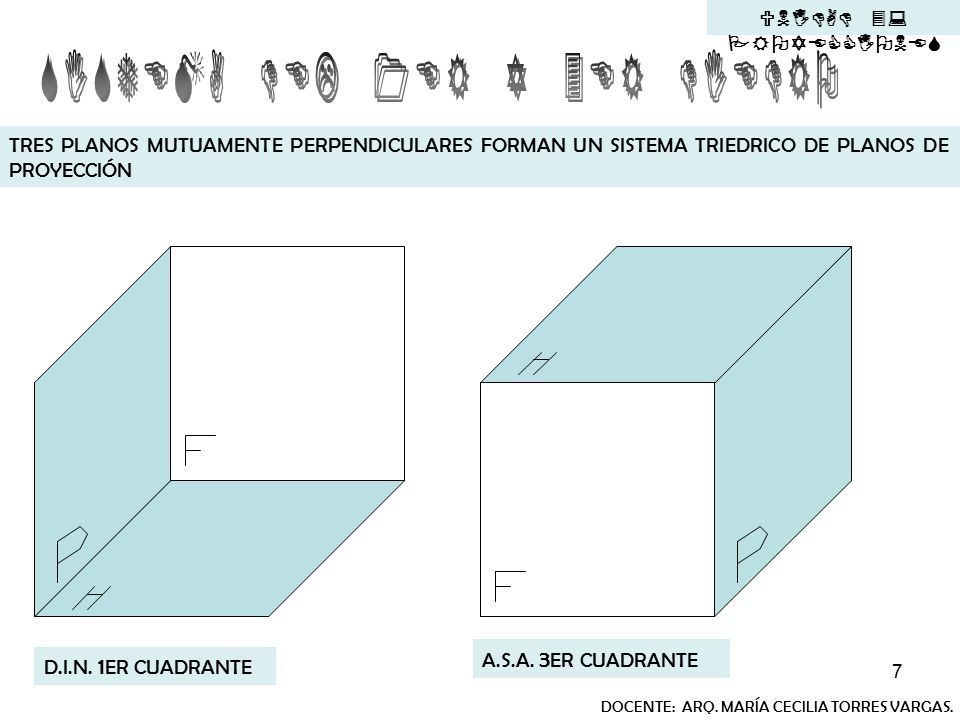

7 7 TRES PLANOS MUTUAMENTE PERPENDICULARES FORMAN UN SISTEMA TRIEDRICO DE PLANOS DE PROYECCIÓN D.I.N. 1 ER CUADRANTE A.S.A. 3 ER CUADRANTE DOCENTE: ARQ. MARÍA CECILIA TORRES VARGAS. UNIDAD 3: PROYECCIONES

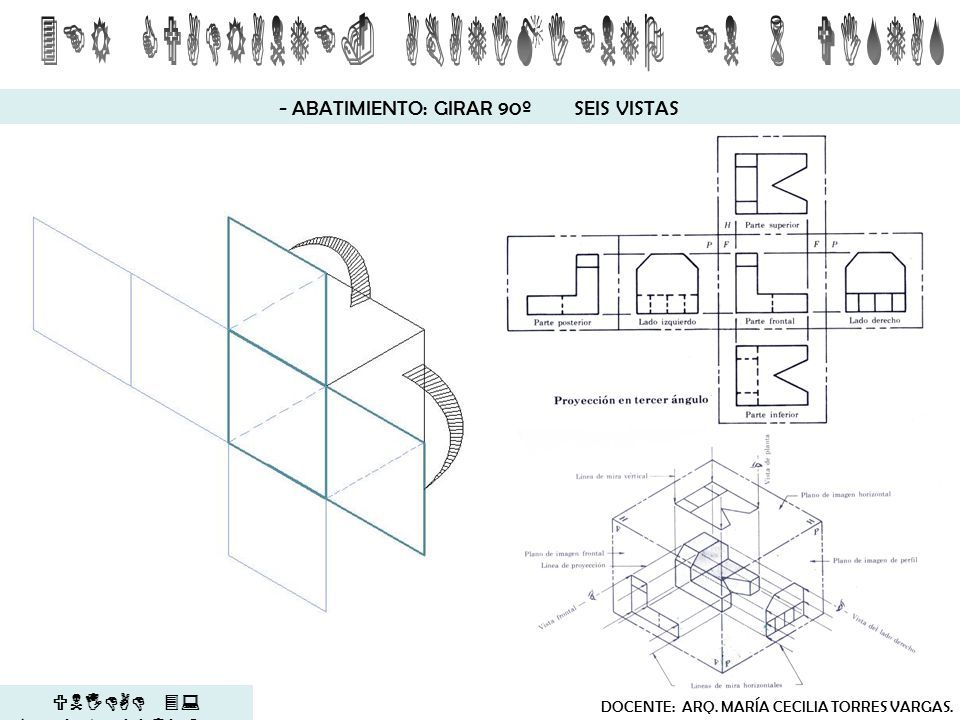

8 8 - ABATIMIENTO: GIRAR 90º SEIS VISTAS DOCENTE: ARQ. MARÍA CECILIA TORRES VARGAS. UNIDAD 3: PROYECCIONES

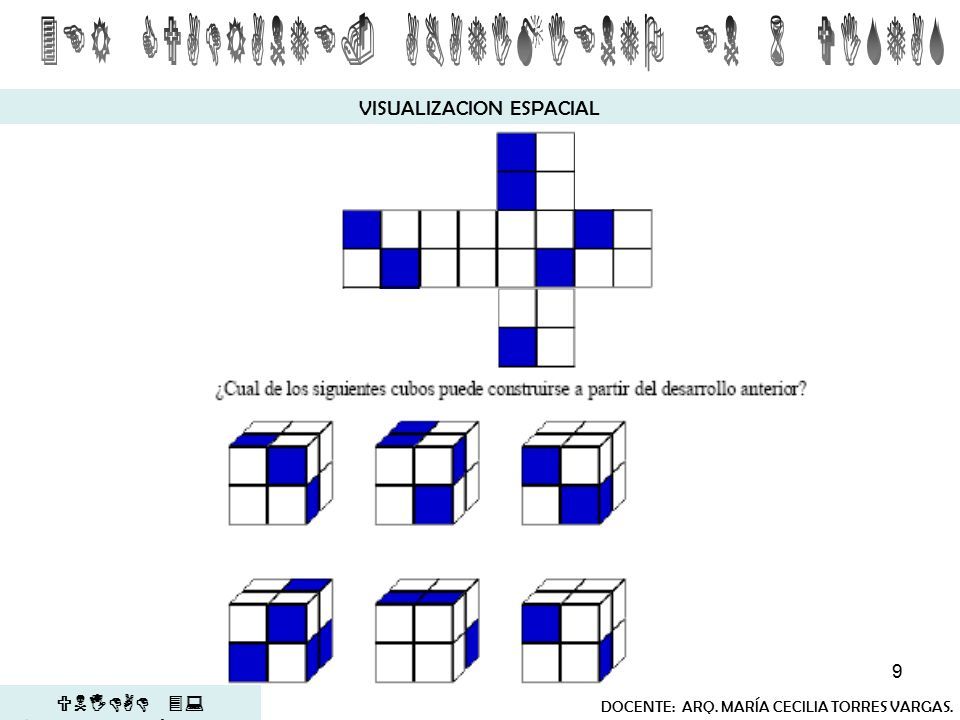

9 9 VISUALIZACION ESPACIAL DOCENTE: ARQ. MARÍA CECILIA TORRES VARGAS. UNIDAD 3: PROYECCIONES

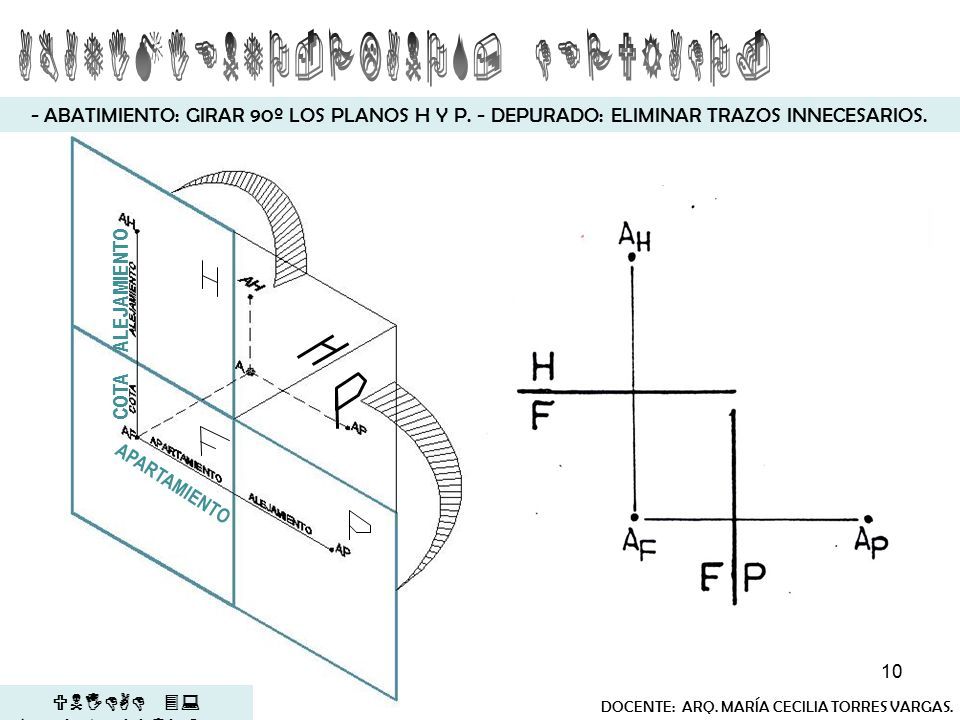

10 10 - ABATIMIENTO: GIRAR 90º LOS PLANOS H Y P. - DEPURADO: ELIMINAR TRAZOS INNECESARIOS. DOCENTE: ARQ. MARÍA CECILIA TORRES VARGAS. ALEJAMIENTO COTA APARTAMIENTO UNIDAD 3: PROYECCIONES

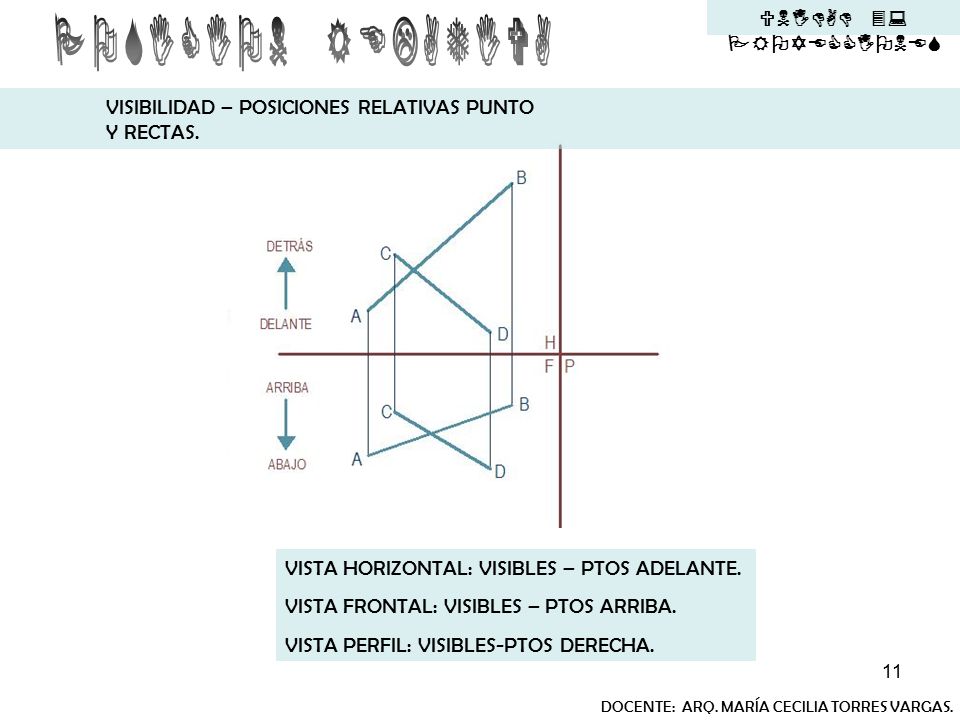

11 11 DOCENTE: ARQ. MARÍA CECILIA TORRES VARGAS. VISTA HORIZONTAL: VISIBLES – PTOS ADELANTE. VISTA FRONTAL: VISIBLES – PTOS ARRIBA. VISTA PERFIL: VISIBLES-PTOS DERECHA. VISIBILIDAD – POSICIONES RELATIVAS PUNTO Y RECTAS. UNIDAD 3: PROYECCIONES

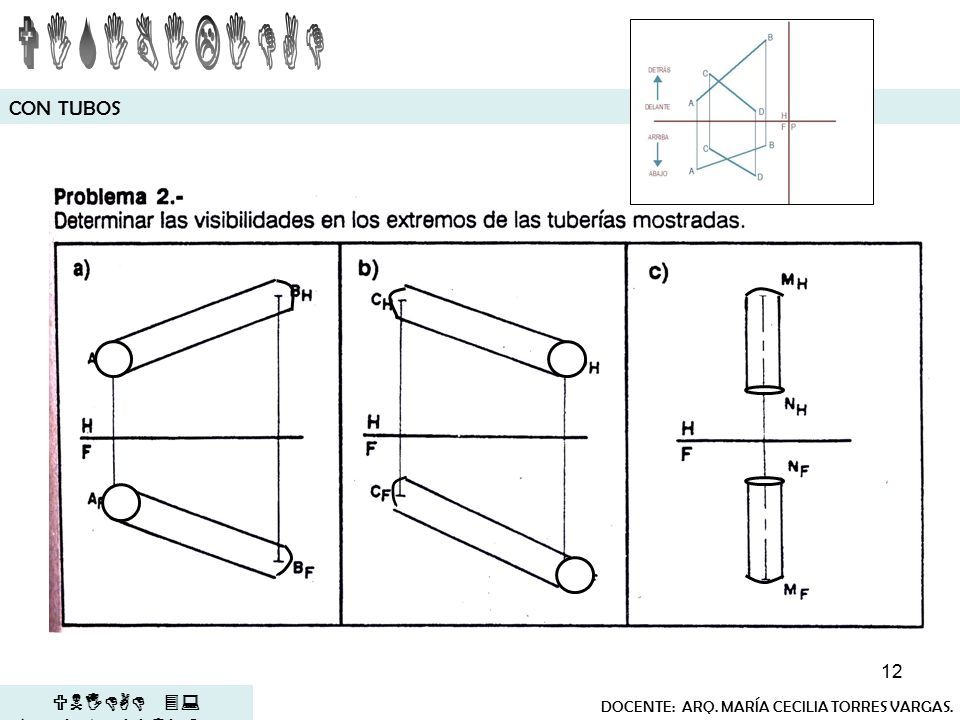

12 12 CON TUBOS DOCENTE: ARQ. MARÍA CECILIA TORRES VARGAS. UNIDAD 3: PROYECCIONES

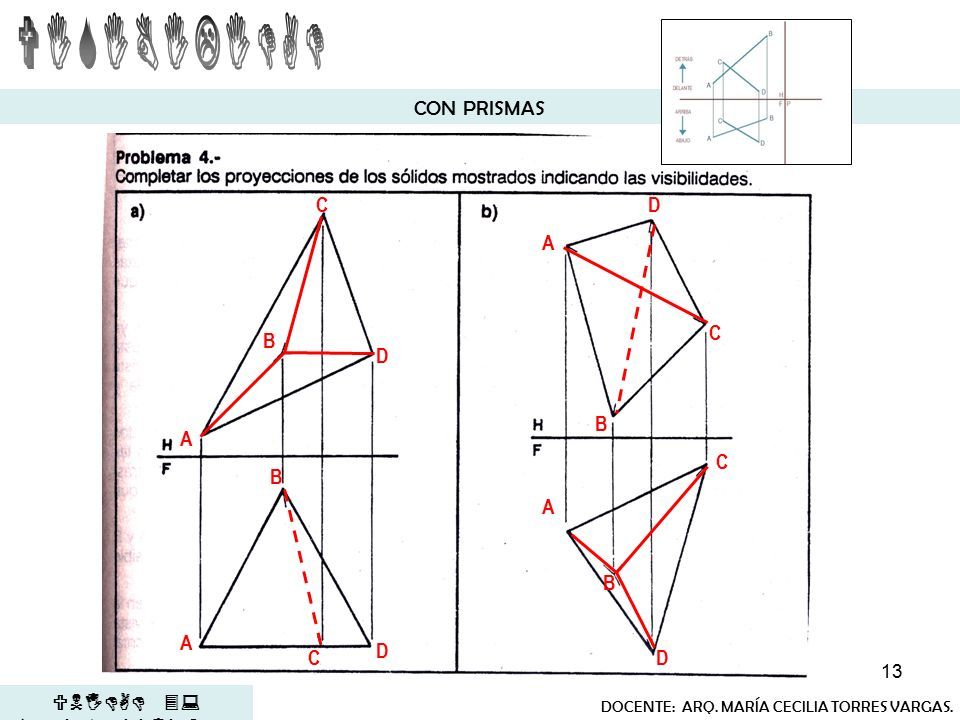

13 13 CON PRISMAS DOCENTE: ARQ. MARÍA CECILIA TORRES VARGAS. A C B D A B C D A B D C A B D C UNIDAD 3: PROYECCIONES

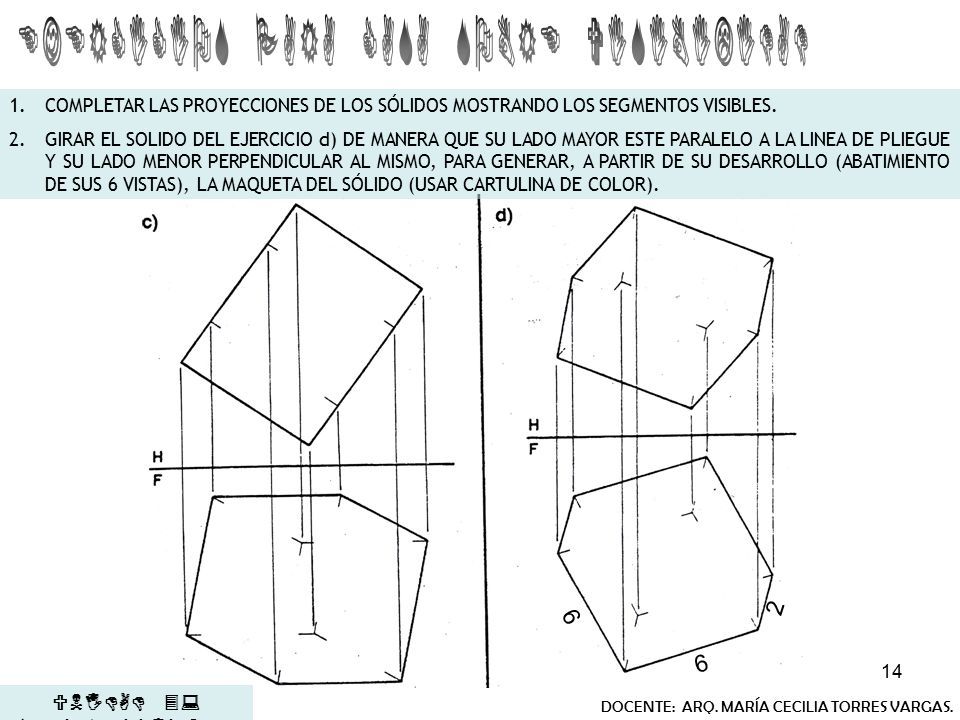

14 14 1.COMPLETAR LAS PROYECCIONES DE LOS SÓLIDOS MOSTRANDO LOS SEGMENTOS VISIBLES. 2.GIRAR EL SOLIDO DEL EJERCICIO d) DE MANERA QUE SU LADO MAYOR ESTE PARALELO A LA LINEA DE PLIEGUE Y SU LADO MENOR PERPENDICULAR AL MISMO, PARA GENERAR, A PARTIR DE SU DESARROLLO (ABATIMIENTO DE SUS 6 VISTAS), LA MAQUETA DEL SÓLIDO (USAR CARTULINA DE COLOR). DOCENTE: ARQ. MARÍA CECILIA TORRES VARGAS. 2 6 6 UNIDAD 3: PROYECCIONES
