Setiembre SEGURIDAD EN ELTRABAJO DE VIGIAS Y CUADRADORES SEGURIDAD EN ELTRABAJO DE VIGIAS Y CUADRADORES.

Presentación del tema: "Setiembre SEGURIDAD EN ELTRABAJO DE VIGIAS Y CUADRADORES SEGURIDAD EN ELTRABAJO DE VIGIAS Y CUADRADORES."— Transcripción de la presentación:

1

2 Setiembre - 2004 SEGURIDAD EN ELTRABAJO DE VIGIAS Y CUADRADORES SEGURIDAD EN ELTRABAJO DE VIGIAS Y CUADRADORES

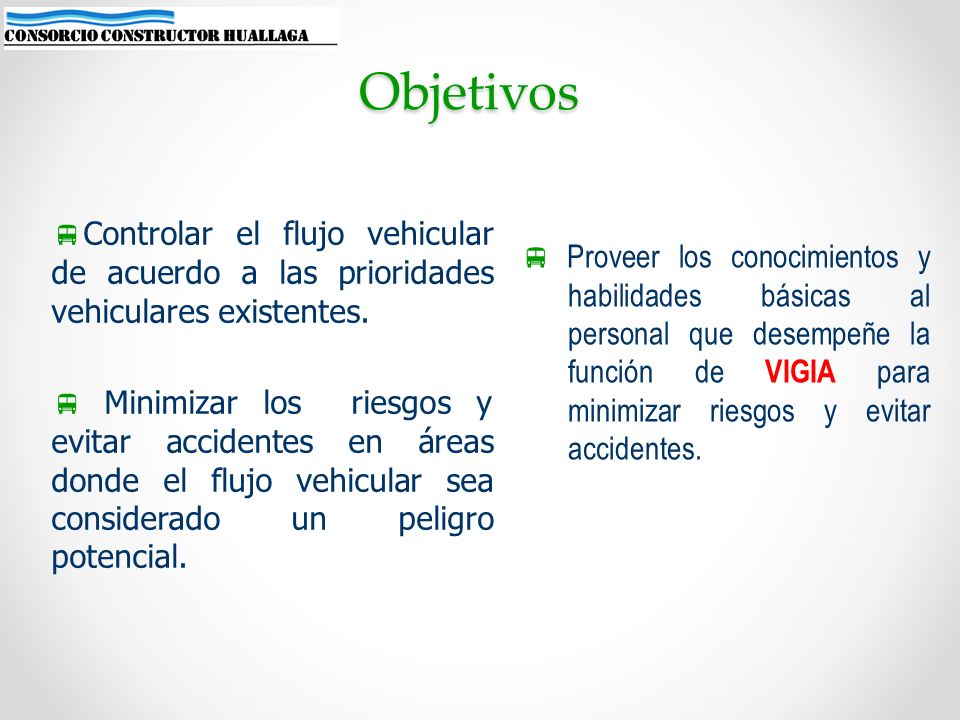

3  Controlar el flujo vehicular de acuerdo a las prioridades vehiculares existentes.  Minimizar los riesgos y evitar accidentes en áreas donde el flujo vehicular sea considerado un peligro potencial.  Proveer los conocimientos y habilidades básicas al personal que desempeñe la función de VIGIA para minimizar riesgos y evitar accidentes. Objetivos

4 VIGIA: Persona capacitada para controlar el flujo vehicular. CUADRADOR: Personal capacitado para posicionar un camión en la descarga del material transportado. PALETAS: Implementos del vigía para controlar el flujo vehicular. CONO REFLECTANTE: Elemento de seguridad que utilizan los cuadradores y vigías. Son de color naranja y tienen cinta reflectiva. Definiciones...

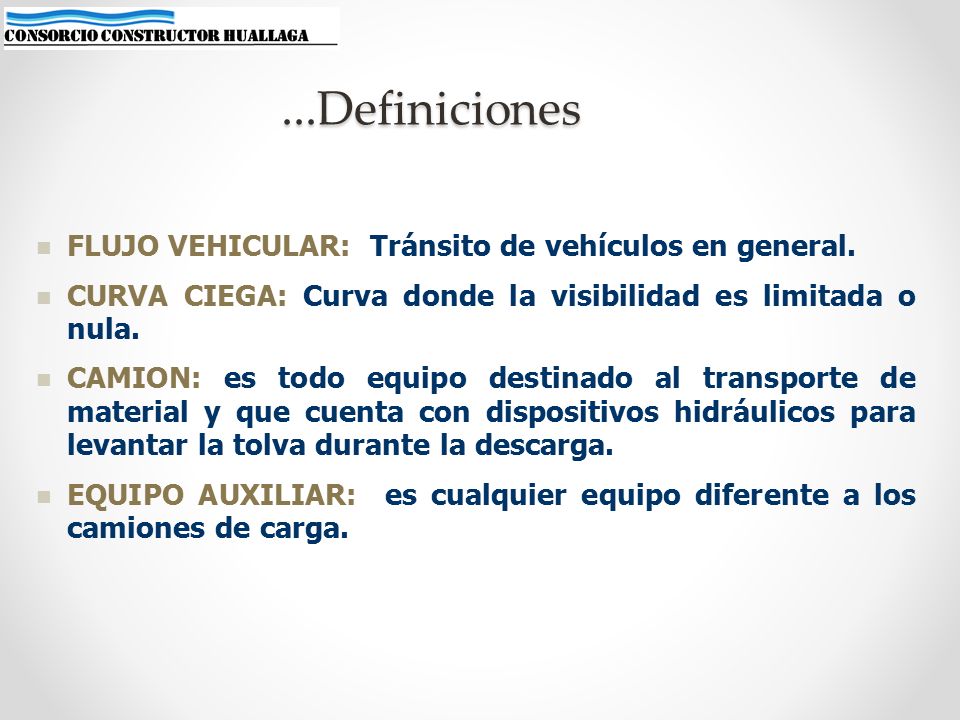

5 FLUJO VEHICULAR: Tránsito de vehículos en general. CURVA CIEGA: Curva donde la visibilidad es limitada o nula. CAMION: es todo equipo destinado al transporte de material y que cuenta con dispositivos hidráulicos para levantar la tolva durante la descarga. EQUIPO AUXILIAR: es cualquier equipo diferente a los camiones de carga....Definiciones

6 VIGIASVIGIASVIGIASVIGIAS

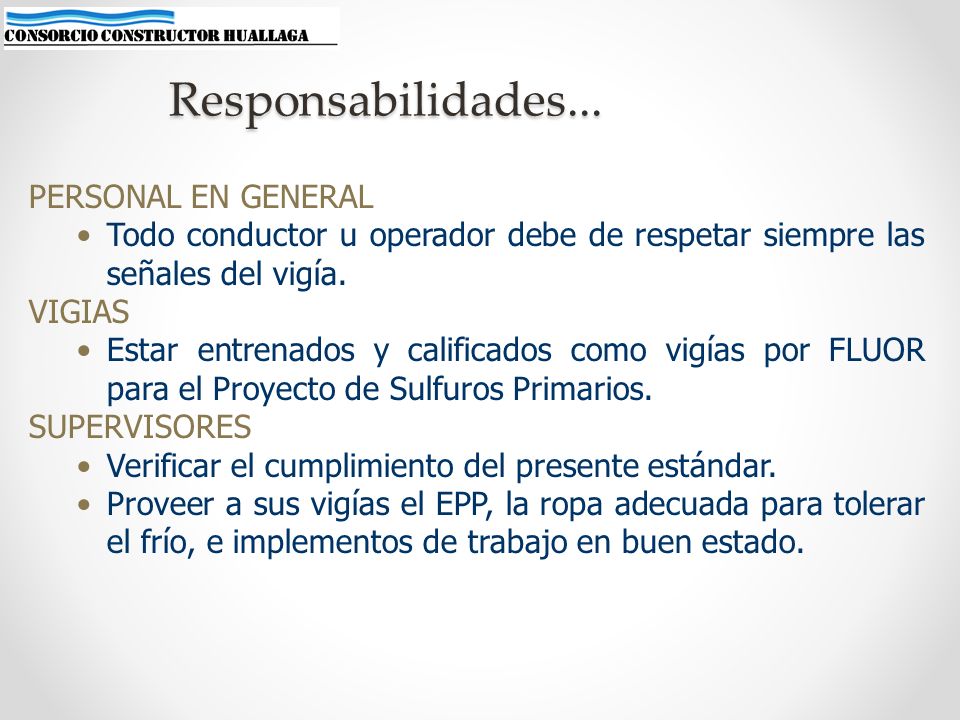

7 PERSONAL EN GENERAL Todo conductor u operador debe de respetar siempre las señales del vigía. VIGIAS Estar entrenados y calificados como vigías por FLUOR para el Proyecto de Sulfuros Primarios. SUPERVISORES Verificar el cumplimiento del presente estándar. Proveer a sus vigías el EPP, la ropa adecuada para tolerar el frío, e implementos de trabajo en buen estado. Responsabilidades...

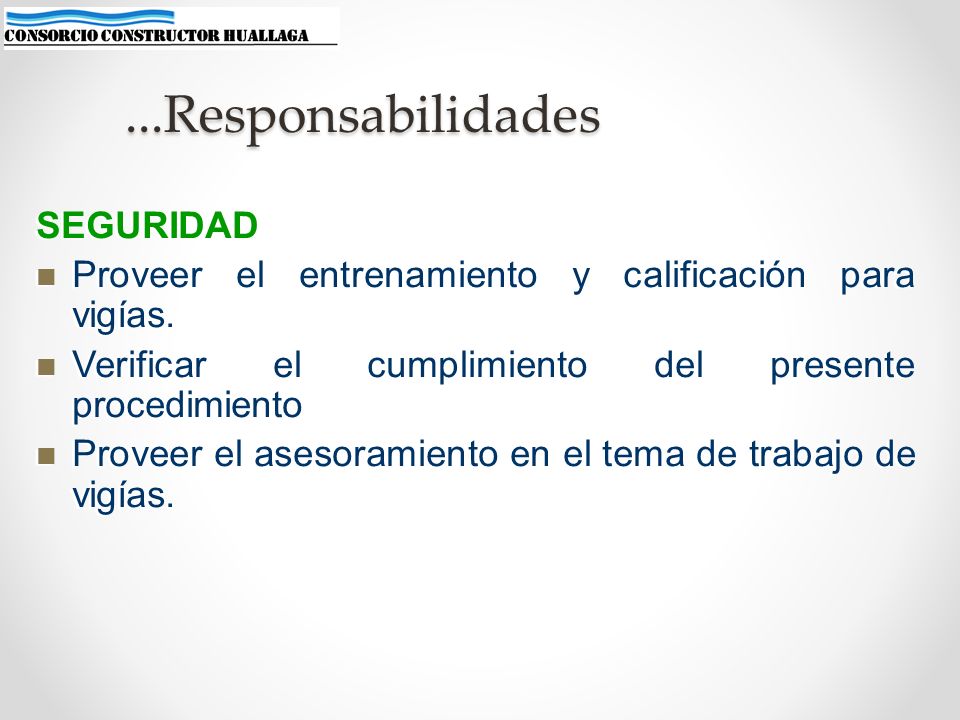

8 ...Responsabilidades SEGURIDAD Proveer el entrenamiento y calificación para vigías. Verificar el cumplimiento del presente procedimiento Proveer el asesoramiento en el tema de trabajo de vigías. SEGURIDAD Proveer el entrenamiento y calificación para vigías. Verificar el cumplimiento del presente procedimiento Proveer el asesoramiento en el tema de trabajo de vigías.

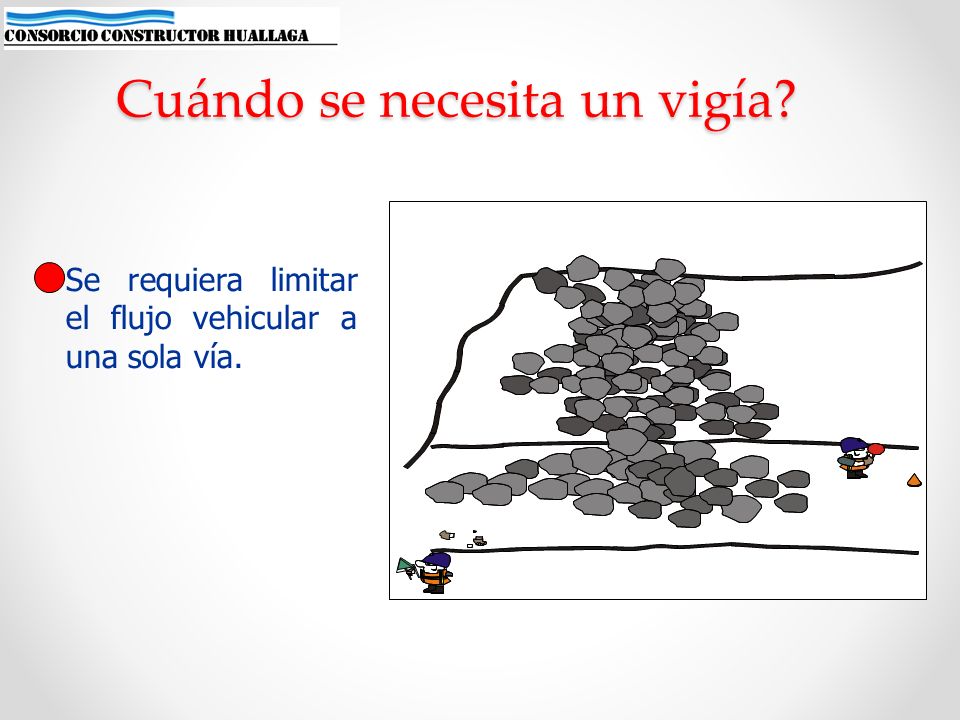

9 Cuándo se necesita un vigía? Se requiera limitar el flujo vehicular a una sola vía.

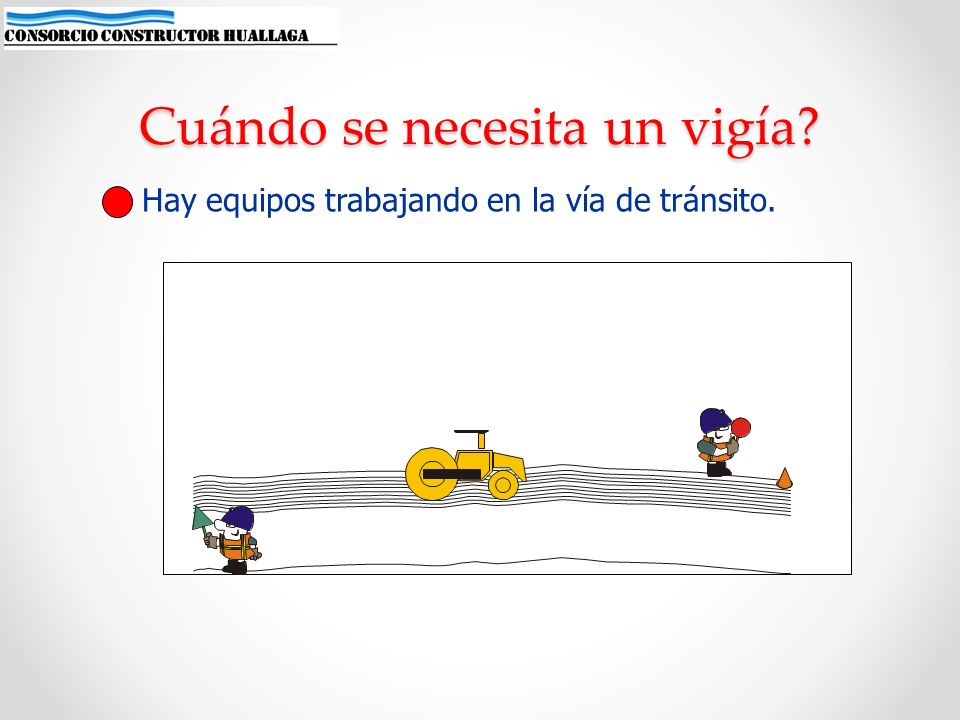

10 Hay equipos trabajando en la vía de tránsito. Cuándo se necesita un vigía?

11 C O R R E C T O Cuando existan equipos realizando trabajos cerca a una vía donde exista flujo vehicular. Cuándo se necesita un vigía?

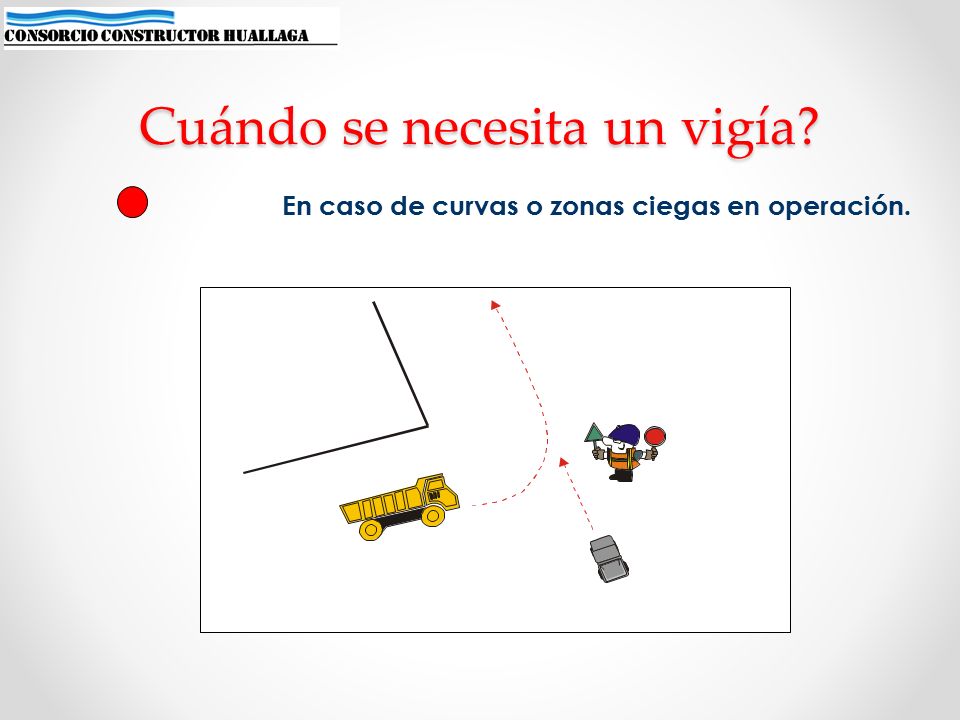

12 En caso de curvas o zonas ciegas en operación.

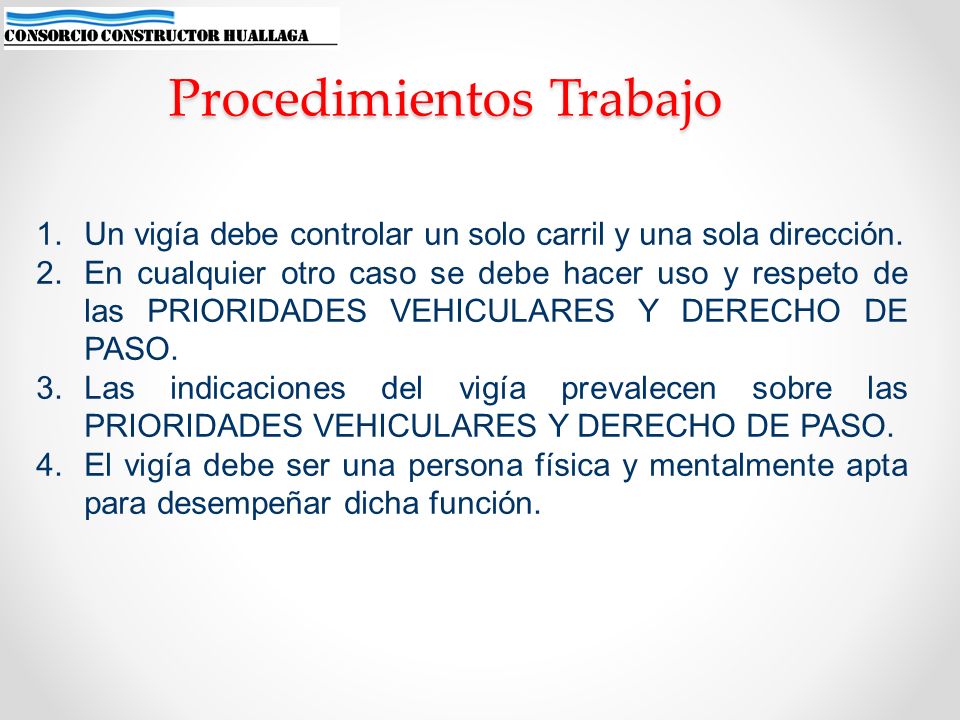

13 1.Un vigía debe controlar un solo carril y una sola dirección. 2.En cualquier otro caso se debe hacer uso y respeto de las PRIORIDADES VEHICULARES Y DERECHO DE PASO. 3.Las indicaciones del vigía prevalecen sobre las PRIORIDADES VEHICULARES Y DERECHO DE PASO. 4.El vigía debe ser una persona física y mentalmente apta para desempeñar dicha función. Procedimientos Trabajo

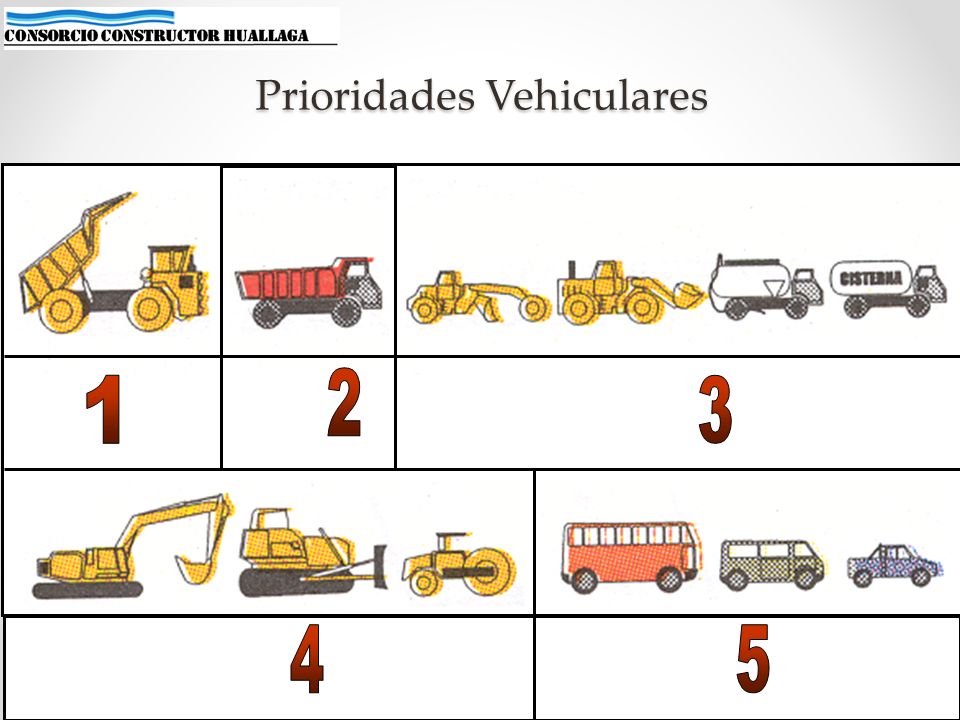

14 Setiembre - 2004 Prioridades Vehiculares

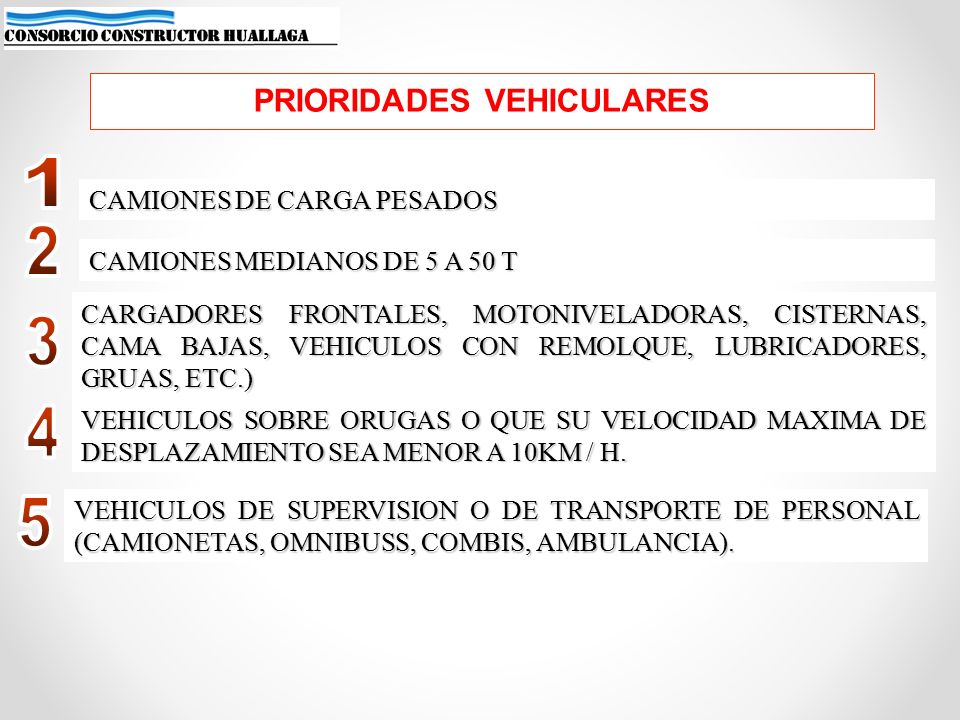

15 PRIORIDADES VEHICULARES CAMIONES DE CARGA PESADOS CAMIONES MEDIANOS DE 5 A 50 T CARGADORES FRONTALES, MOTONIVELADORAS, CISTERNAS, CAMA BAJAS, VEHICULOS CON REMOLQUE, LUBRICADORES, GRUAS, ETC.) VEHICULOS SOBRE ORUGAS O QUE SU VELOCIDAD MAXIMA DE DESPLAZAMIENTO SEA MENOR A 10KM / H. VEHICULOS DE SUPERVISION O DE TRANSPORTE DE PERSONAL (CAMIONETAS, OMNIBUSS, COMBIS, AMBULANCIA).

16 PRIORIDADES VEHICULARES

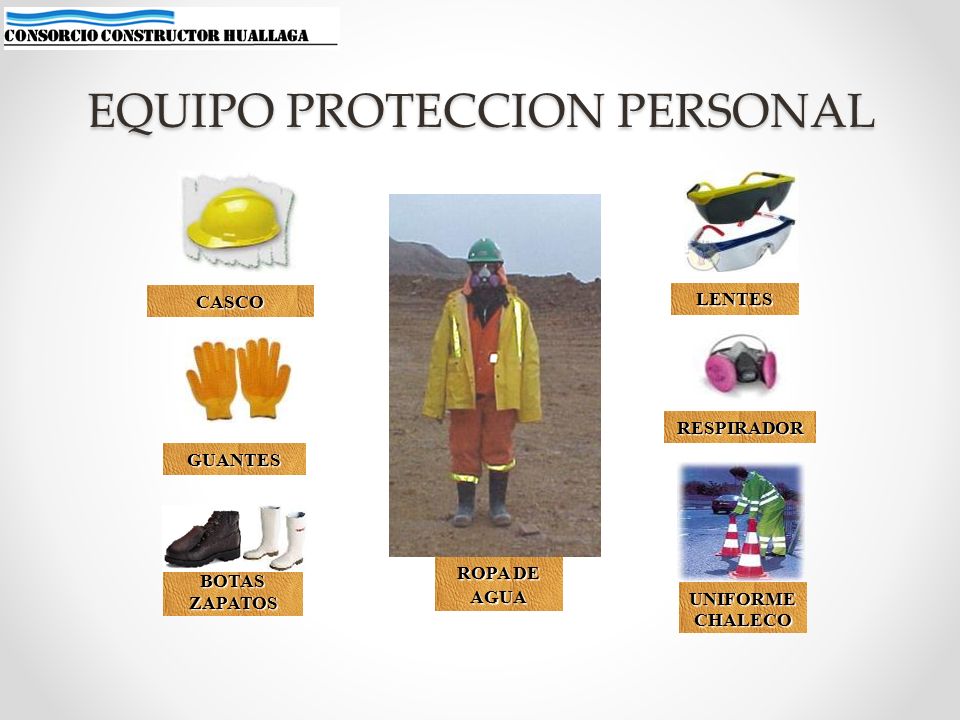

17 EQUIPO PROTECCION PERSONAL GUANTES CASCO LENTES BOTASZAPATOS UNIFORMECHALECO RESPIRADOR ROPA DE AGUA

18 PARE - SIGA : Hexágono de 20 cm. de lado, de color rojo reflectivo, con el mensaje en blanco reflectivo ubicado en el centro de la paleta. ELEMENTOS DE TRABAJO PARE Color blanco 20 cm

19 TURNO DE NOCHE: Linternas que deben cumplir con los siguientes estándares: Deben reflejar el color rojo como PARE y el color verde para el PASE. Deben ser vistas a 40 metros como mínimo. Deben tener una luminosidad constante durante el turno nocturno. La pantalla de la linterna debe tener un diámetro mínimo de 10 cm. Equipo de Trabajo para Vigías 10 cm.

20 Una vez ubicado el vigía….  Cono ubicado a 30 metros antes del vigía.  Los conductores deben detenerse frente al cono reflectante luego de haber recibido la señal de “PARE” del vigía.  El vigía debe tener presente siempre la prioridad vehicular.  Si no fuera posible el contacto visual entre vigías, se les dotará de radios portátiles a cada uno que les permita comunicarse. Procedimientos de Trabajo

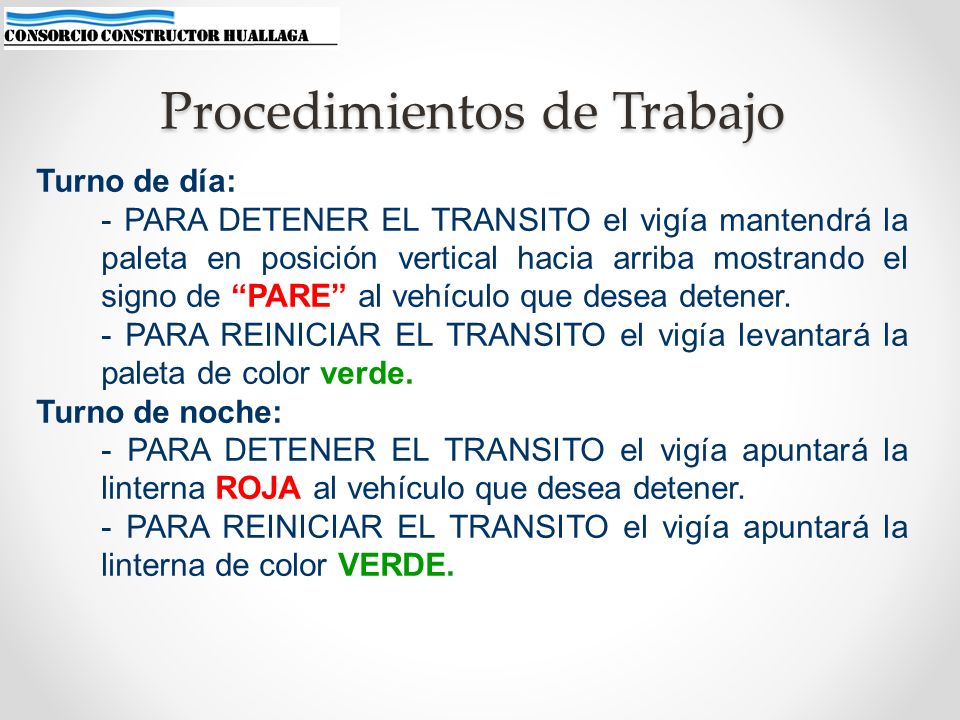

21 Turno de día: - PARA DETENER EL TRANSITO el vigía mantendrá la paleta en posición vertical hacia arriba mostrando el signo de “PARE” al vehículo que desea detener. - PARA REINICIAR EL TRANSITO el vigía levantará la paleta de color verde. Turno de noche: - PARA DETENER EL TRANSITO el vigía apuntará la linterna ROJA al vehículo que desea detener. - PARA REINICIAR EL TRANSITO el vigía apuntará la linterna de color VERDE. Procedimientos de Trabajo

22  El vigía tiene que estar alerta a su entorno en todo momento.  El vigía deberá colocarse siempre en un lugar seguro y visible al conductor que va a detener evitando interponerse en su trayectoria.  El vigía deberá ubicarse de manera que los conductores de vehículos puedan verlo y detenerse con anticipación suficiente.  No trabaje ni de día ni de noche sin el equipo y ropa recomendados. Procedimientos de Trabajo

23 CUADRADORES

24  Berma de descarga.  Altura de la berma igual a 3/4 de la altura de la llanta del vehículo más grande que trabaja en la zona.RESPONSABILIDADES SI NO HAY BERMA NO SE DESCARGA

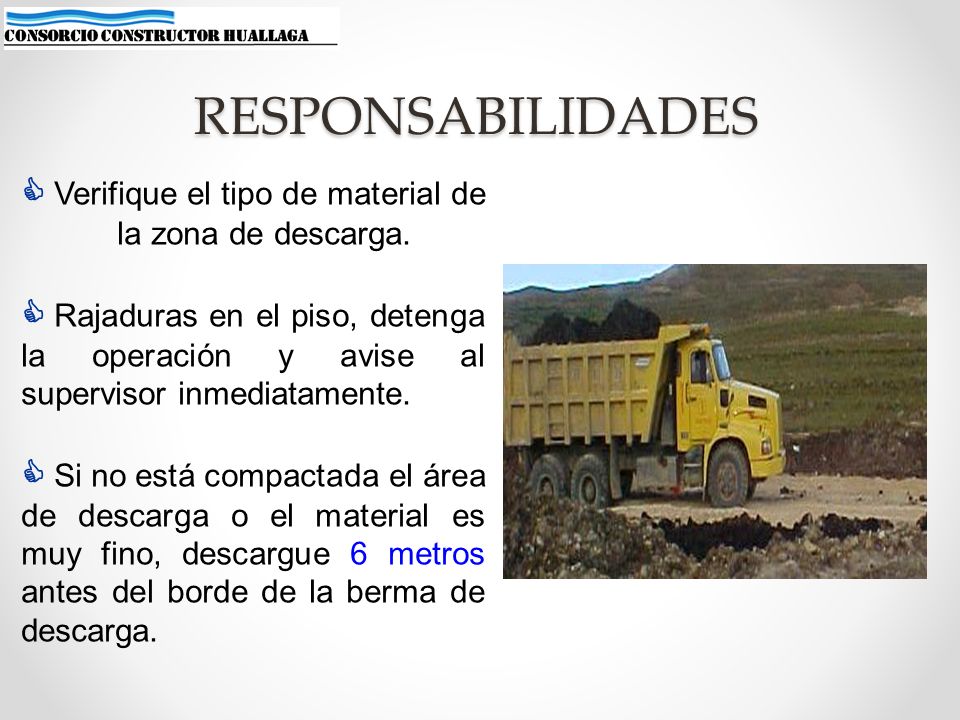

25  Verifique el tipo de material de la zona de descarga.  Rajaduras en el piso, detenga la operación y avise al supervisor inmediatamente.  Si no está compactada el área de descarga o el material es muy fino, descargue 6 metros antes del borde de la berma de descarga. RESPONSABILIDADES

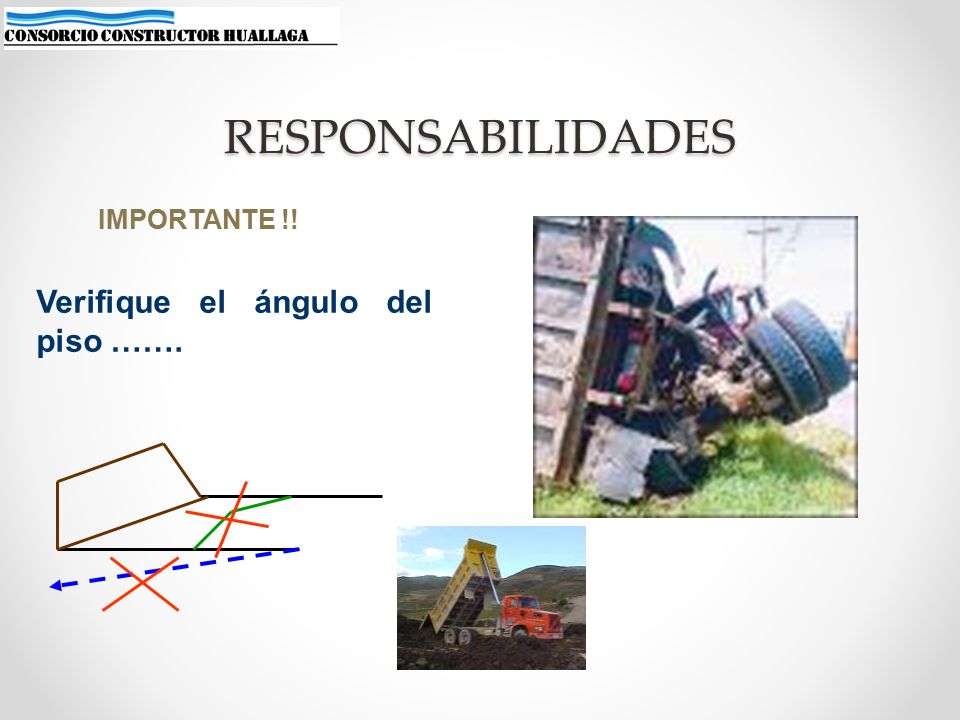

26 Verifique el ángulo del piso …….RESPONSABILIDADES IMPORTANTE !!

27 Equipo de Trabajo para Cuadradores Cono con cinta reflectiva. Linterna para trabajos nocturnos, con una resolución de observación nítida en noches despejadas de mínimo 80 metros. Sistemas de iluminación estacionarios adecuados al tamaño del área durante el desarrollo de los trabajos nocturnos.

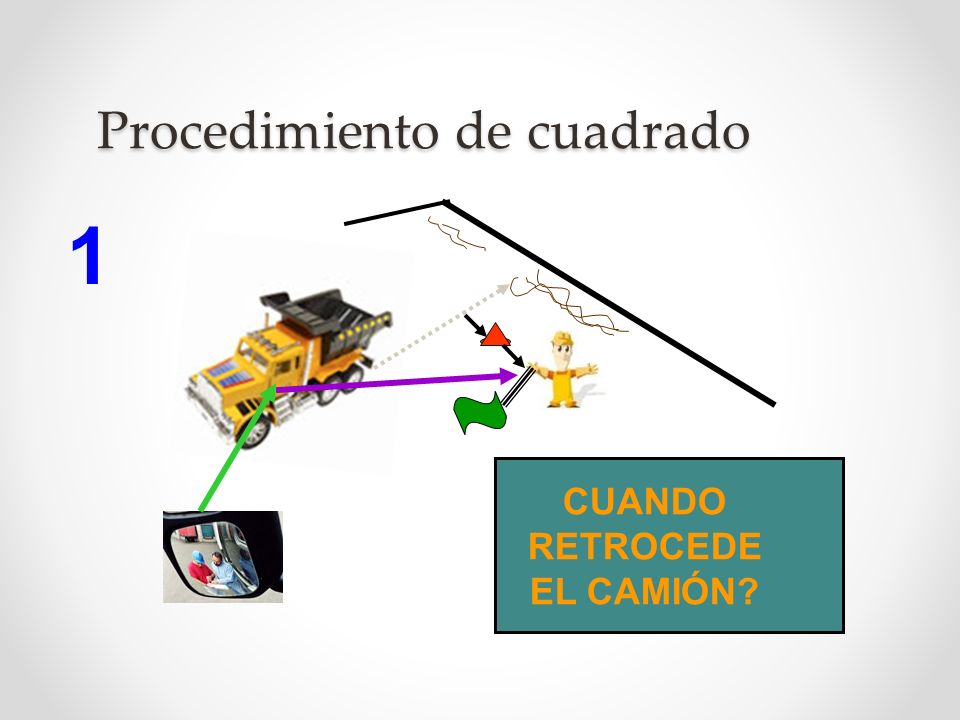

28 Procedimiento de cuadrado 1 CUANDO RETROCEDE EL CAMIÓN?

29 2 Procedimiento de cuadrado 10 mts. 30-40 cms. NO SE LLEVA EL CONO 1 MT.

30 Procedimiento de Cuadrado POSICION DE LAS LLANTAS UN SOLO EJE DOBLE EJE 1 1 3 3 2 2 65 4 4 56 POSICION DE LAS LLANTAS UN SOLO EJE DOBLE EJE 1 1 3 3 2 2 65 4 4 56 EL CONO DEBE COLOCARSE A 1 METRO DE DISTANCIA DE LA LLANTA POSICION 3 DEL VEHICULO

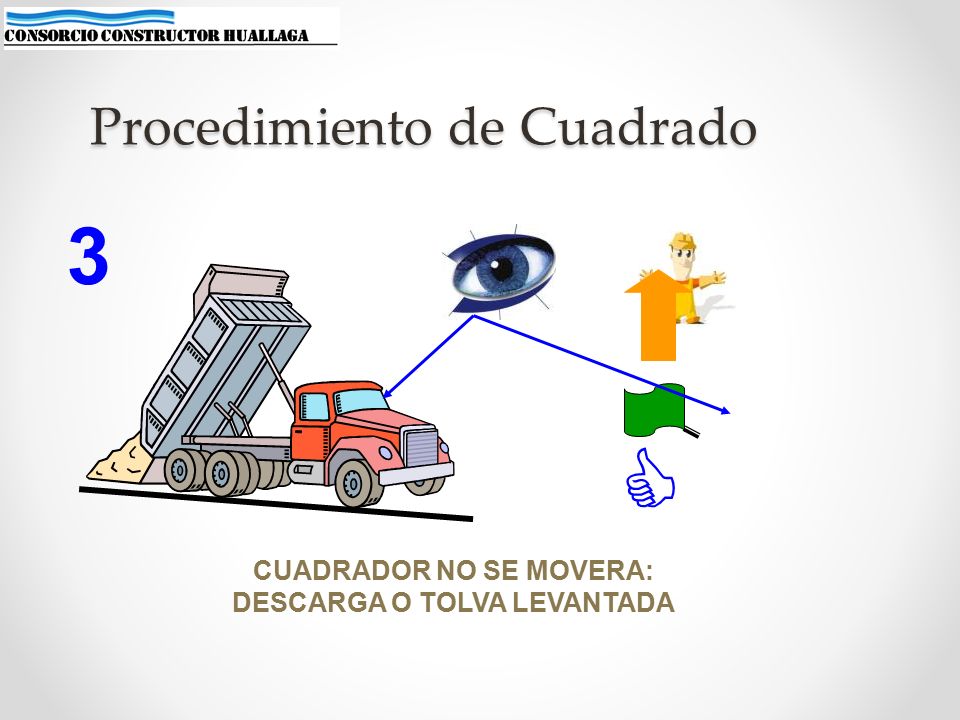

31 Procedimiento de Cuadrado 3  CUADRADOR NO SE MOVERA: DESCARGA O TOLVA LEVANTADA

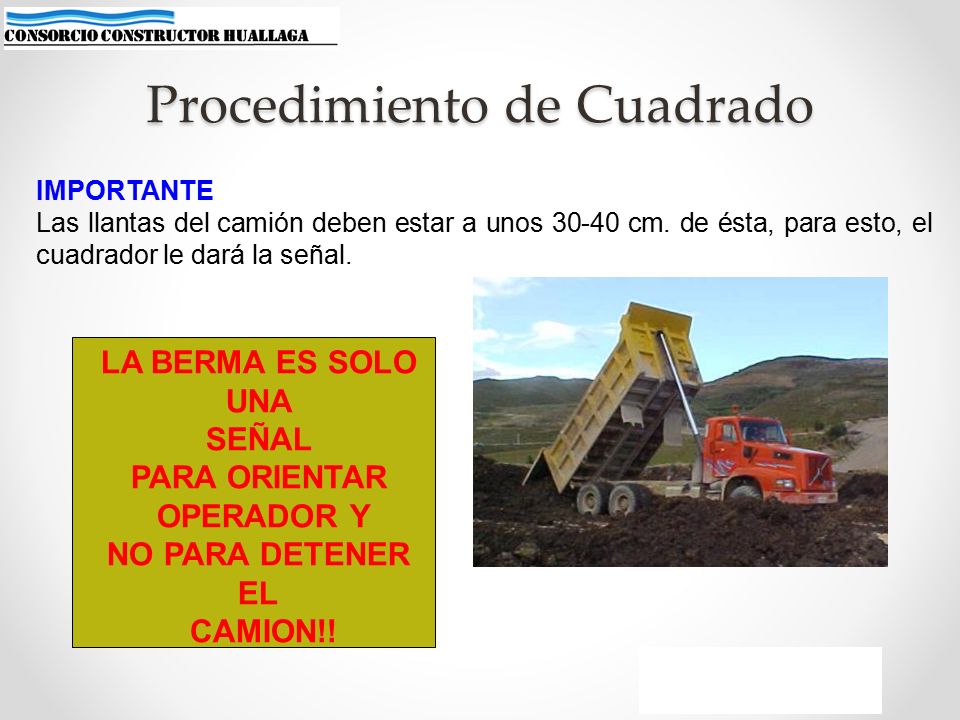

32 IMPORTANTE Las llantas del camión deben estar a unos 30-40 cm. de ésta, para esto, el cuadrador le dará la señal. Procedimiento de Cuadrado LA BERMA ES SOLO UNA SEÑAL PARA ORIENTAR OPERADOR Y NO PARA DETENER EL CAMION!!

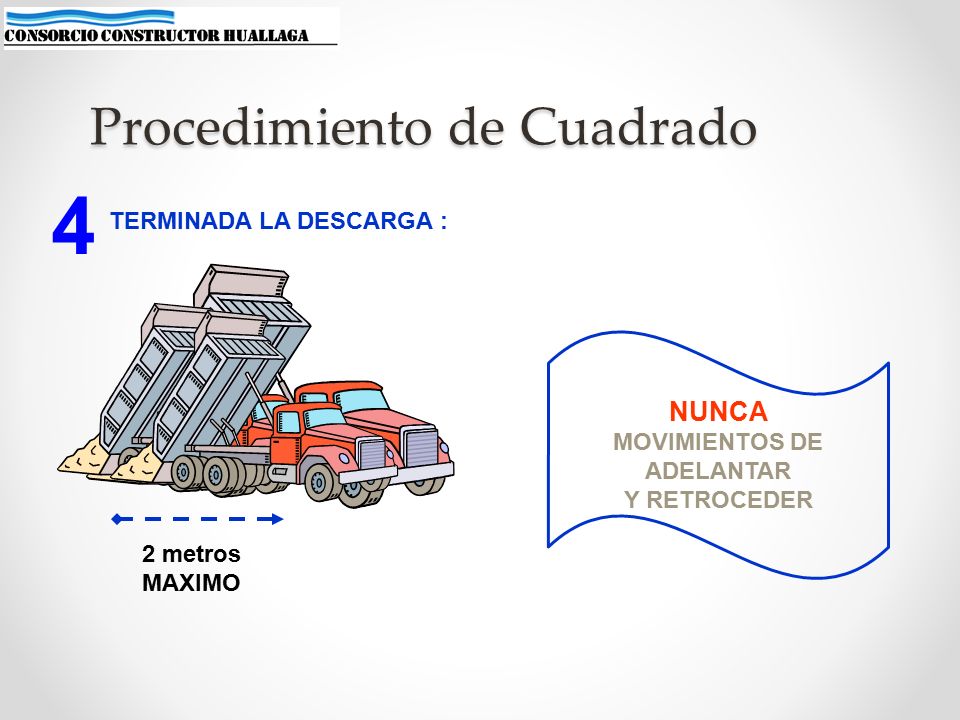

33 Procedimiento de Cuadrado 4 TERMINADA LA DESCARGA : 2 metros MAXIMO NUNCA MOVIMIENTOS DE ADELANTAR Y RETROCEDER

34 Procedimiento de Cuadrado NUNCA DEBE LLEGAR EL CAMION CON LA TOLVA LEVANTADA A LA POSICION EN QUE SE ENCUENTRA EL CUADRADOR 5 

35 Una vez que el cuadrador verifique que la tolva está completamente baja, autorizará al camión a abandonar el área. Procedimiento de Cuadrado 6  Tii tii

36 Setiembre - 2004 Procedimiento de Cuadrado Si no hubiera espacio para un buen acomodo de vehículos en cola, los mantendrá en la cola en algún lugar adecuado que no interrumpa las actividades.

37 Setiembre - 2004 15 m Si hubiese dos o más cuadradores en un frente, los camiones deben mantenerse a una distancia mínima como se muestra en la figura Procedimiento de Trabajo: Cuadrado 15m

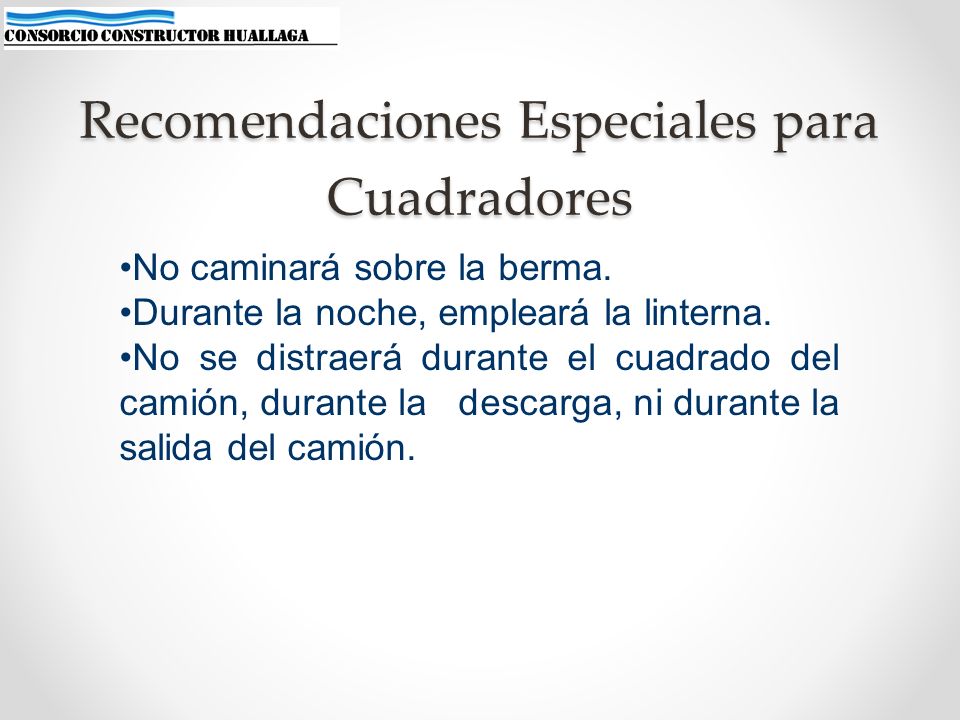

38 No caminará sobre la berma. Durante la noche, empleará la linterna. No se distraerá durante el cuadrado del camión, durante la descarga, ni durante la salida del camión. Recomendaciones Especiales para Cuadradores

39 Nunca circulará entre vehículos en movimiento ni por delante o detrás de ellos. No permitirá la presencia de vehículos o personas ajenas en el área de cuadrado. Si hubiese equipos auxiliares trabajando en la zona, el cuadrador se mantendrá en todo momento una distancia mínima de 25m. No permitirá la descarga del camión mientras no se retire el equipo auxiliar. Recomendaciones Especiales para Cuadradores

40 ¡¡ RECUERDE !! … El vigía y el cuadrador debe estar siempre atento al tráfico … y en buenas condiciones físicas y mentales para hacer su trabajo. MUCHAS GRACIAS!!
