DESTILACION FLASH
2
Algunas consideraciones
3

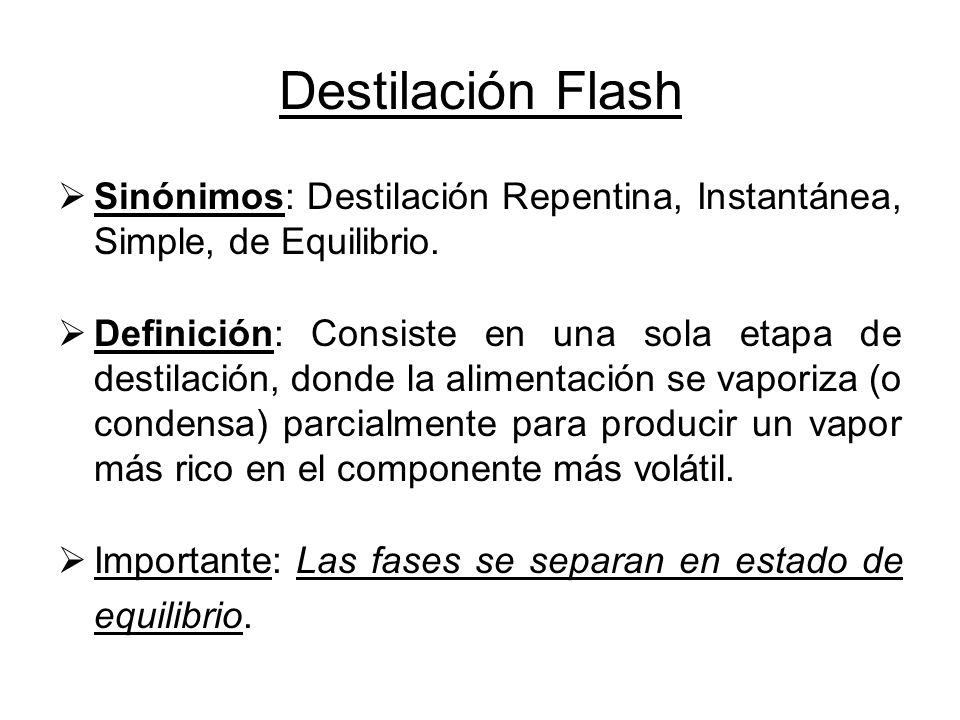

Destilación Flash Sinónimos: Destilación Repentina, Instantánea, Simple, de Equilibrio. Definición: Consiste en una sola etapa de destilación, donde la alimentación se vaporiza (o condensa) parcialmente para producir un vapor más rico en el componente más volátil. Importante: Las fases se separan en estado de equilibrio.
4
Destilación Flash Variante I (Flash Adiabático): Calentamiento del líquido a presión, descenso de la presión mediante válvula, separación de las fases vapor y líquido.
5
Destilación Flash Variante II (Flash Isotérmico): Calentamiento del líquido a baja presión, ausencia de válvula (no hay descompresión súbita), separación de las fases vapor y líquido.
6

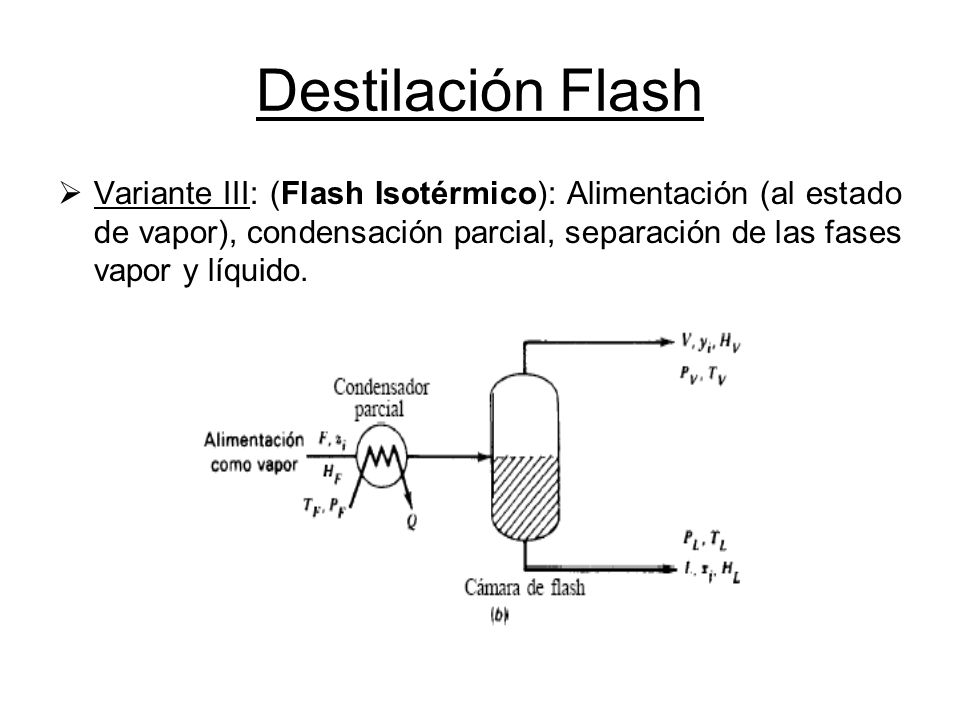

Destilación Flash Variante III: (Flash Isotérmico): Alimentación (al estado de vapor), condensación parcial, separación de las fases vapor y líquido.
7

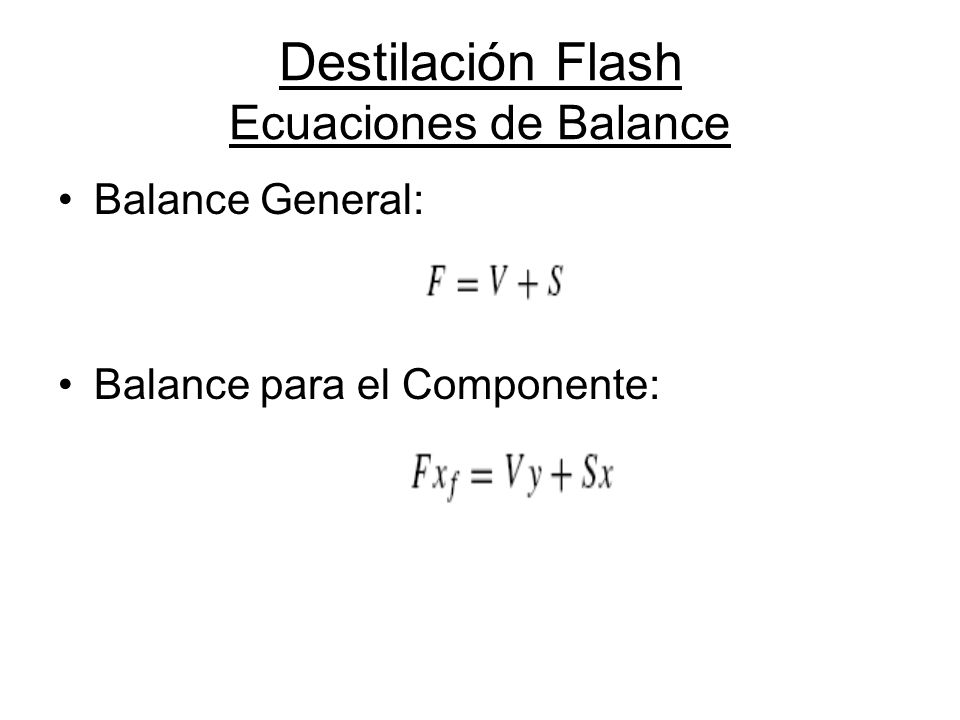

Destilación Flash Ecuaciones de Balance Balance General: Balance para el Componente:
8
Destilación Flash Ecuaciones de Balance Al dividir por (F) ambas Ec. de Balance y despejar (V/F), se obtiene: Operando, se obtiene:
9

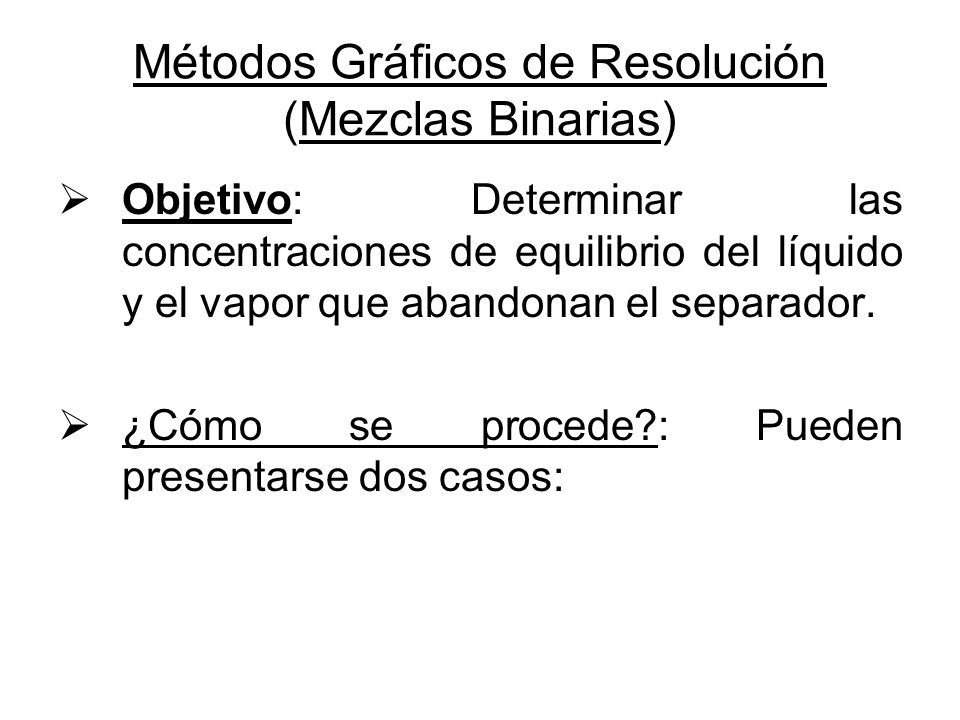

Métodos Gráficos de Resolución (Mezclas Binarias) Objetivo: Determinar las concentraciones de equilibrio del líquido y el vapor que abandonan el separador. ¿Cómo se procede?: Pueden presentarse dos casos:
10
Métodos Gráficos de Resolución (Mezclas Binarias) Caso I: Se conoce la fracción de la alimentación que se vaporiza (V/F).
11

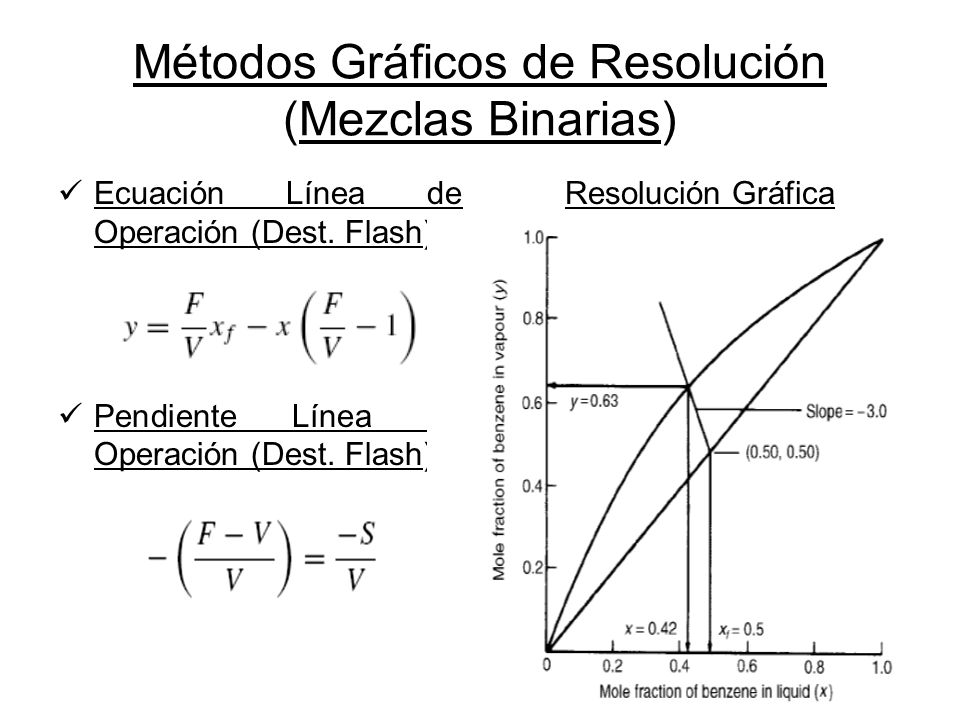

Métodos Gráficos de Resolución (Mezclas Binarias) Ecuación Línea de Operación (Dest. Flash) Pendiente Línea de Operación (Dest. Flash) Resolución Gráfica
12
Métodos Gráficos de Resolución (Mezclas Binarias) Caso II: Se conoce la temperatura de flash (o temperatura de la cámara de flash).
13
Métodos Gráficos de Resolución (Mezclas Binarias)
