1 PRINCIPIOS BÁSICOS DE VAPOR

2 P RINCIPIOS BÁSICOS DEL VAPOR Qué es? Porqué lo usamos? Comó se crea? Tablas de las Propiedades Termodinámicas del Vapor

3 Vapor es el estado gaseoso del agua, es invisible a cualquier presión, no tiene sabor ni olor. ESTO ES VAPOR!

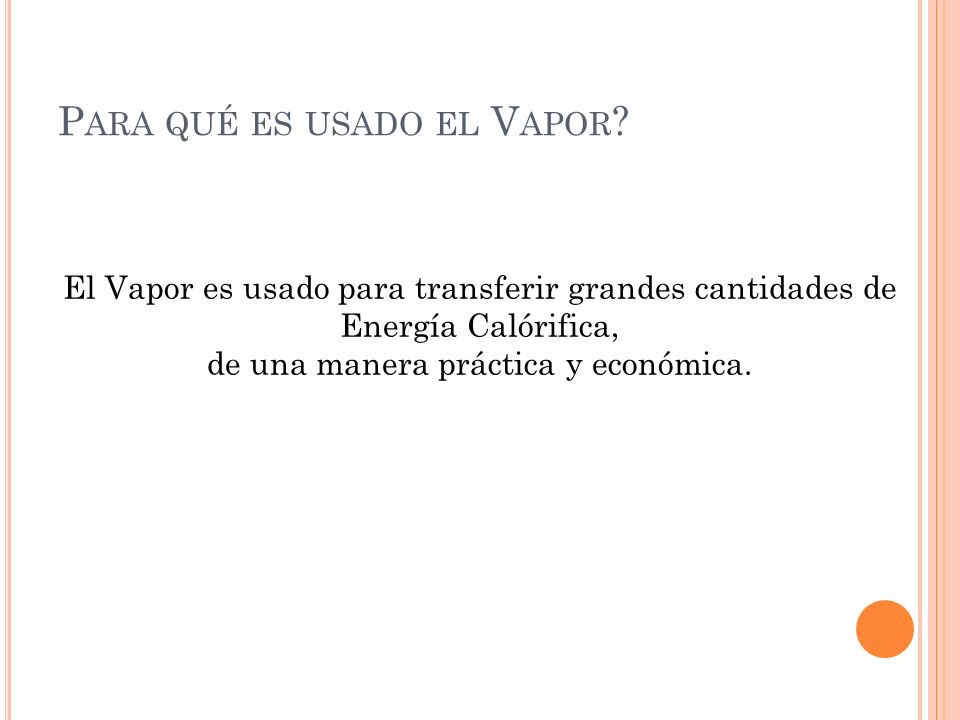

4 P ARA QUÉ ES USADO EL V APOR ? El Vapor es usado para transferir grandes cantidades de Energía Calórifica, de una manera práctica y económica.

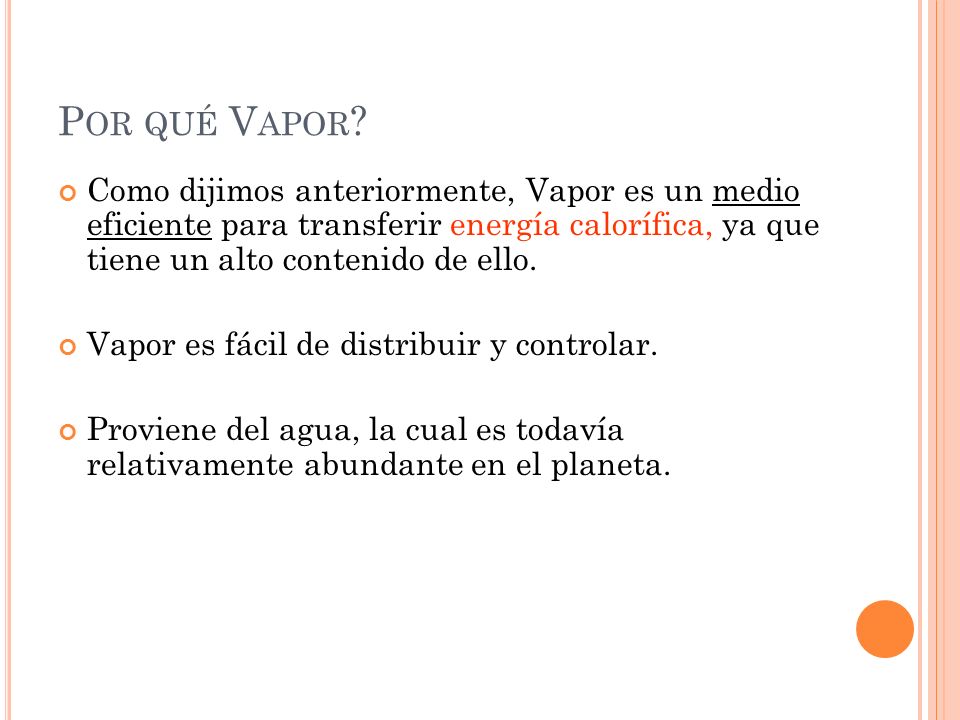

5 P OR QUÉ V APOR ? Como dijimos anteriormente, Vapor es un medio eficiente para transferir energía calorífica, ya que tiene un alto contenido de ello. Vapor es fácil de distribuir y controlar. Proviene del agua, la cual es todavía relativamente abundante en el planeta.

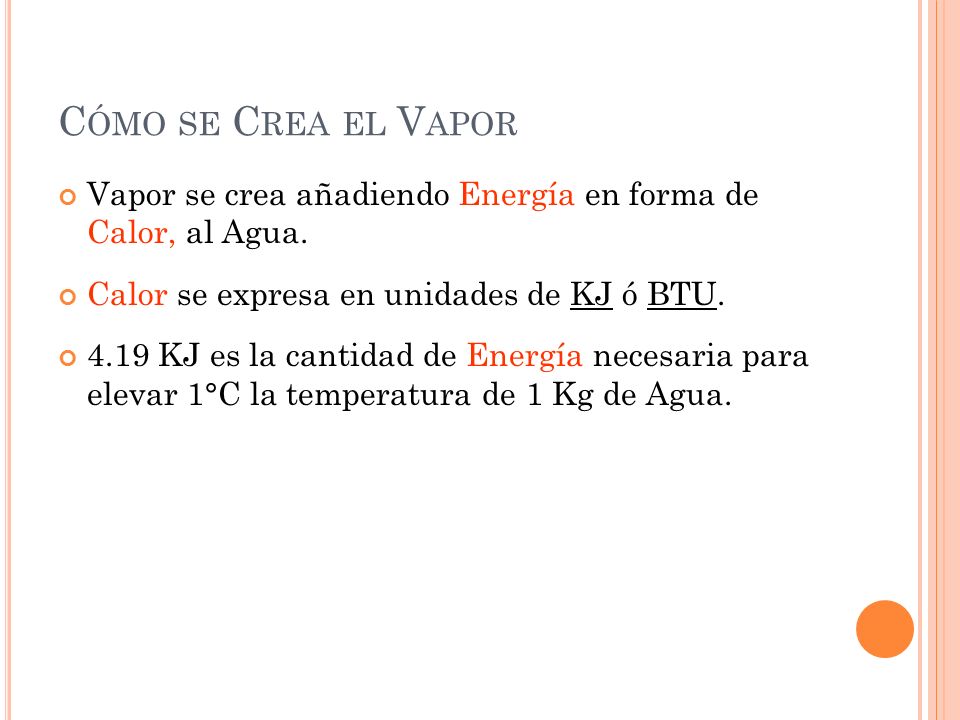

6 C ÓMO SE C REA EL V APOR Vapor se crea añadiendo Energía en forma de Calor, al Agua. Calor se expresa en unidades de KJ ó BTU. 4.19 KJ es la cantidad de Energía necesaria para elevar 1°C la temperatura de 1 Kg de Agua.

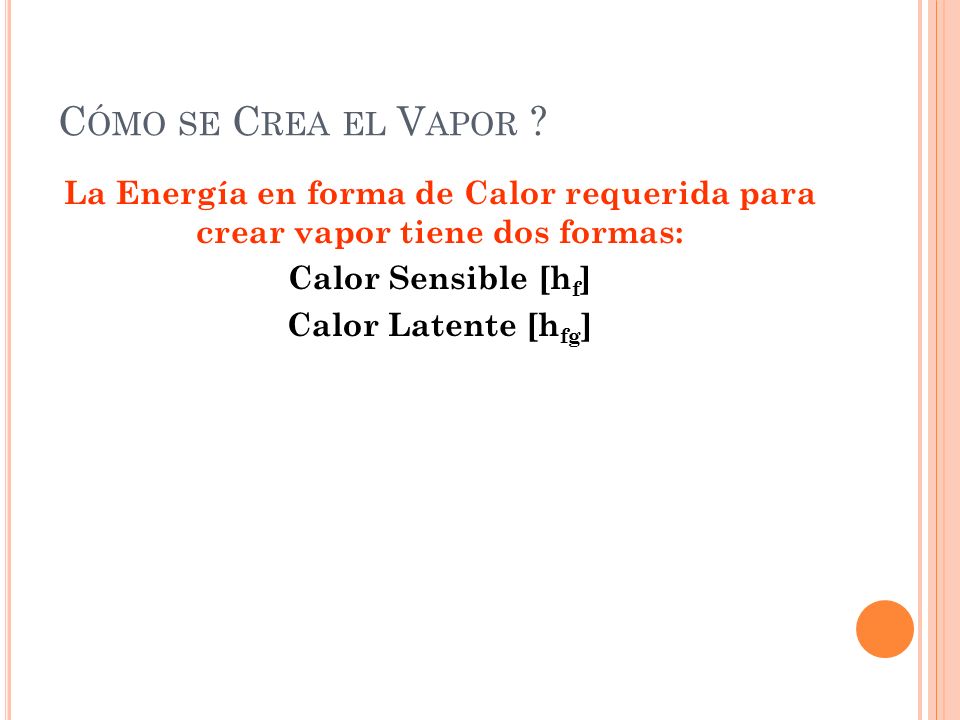

7 C ÓMO SE C REA EL V APOR ? La Energía en forma de Calor requerida para crear vapor tiene dos formas: Calor Sensible [h f ] Calor Latente [h fg ]

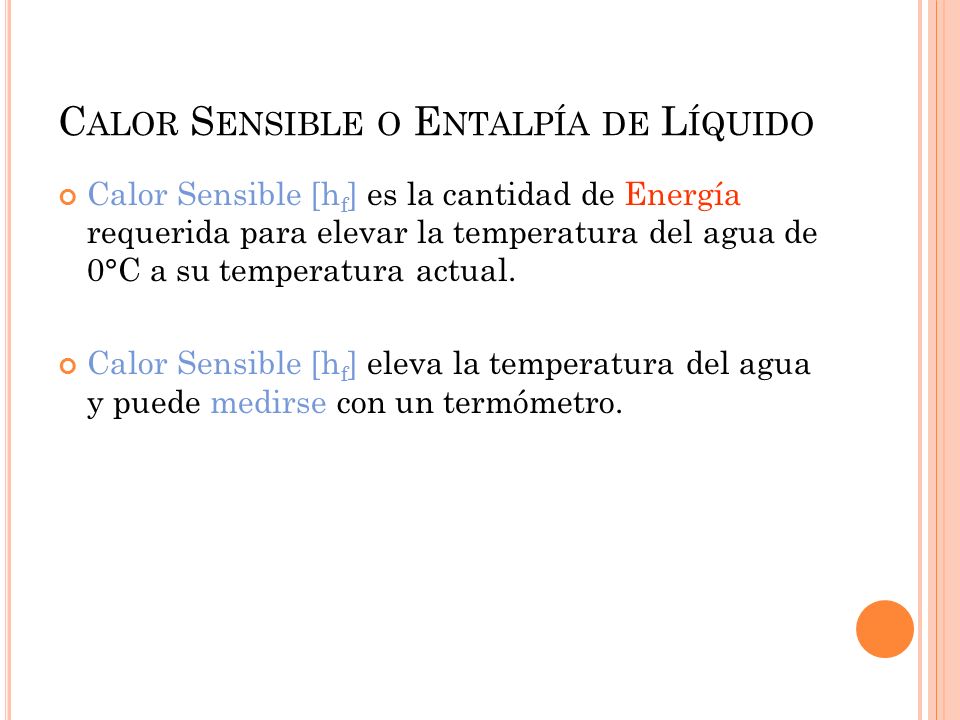

8 C ALOR S ENSIBLE O E NTALPÍA DE L ÍQUIDO Calor Sensible [h f ] es la cantidad de Energía requerida para elevar la temperatura del agua de 0°C a su temperatura actual. Calor Sensible [h f ] eleva la temperatura del agua y puede medirse con un termómetro.

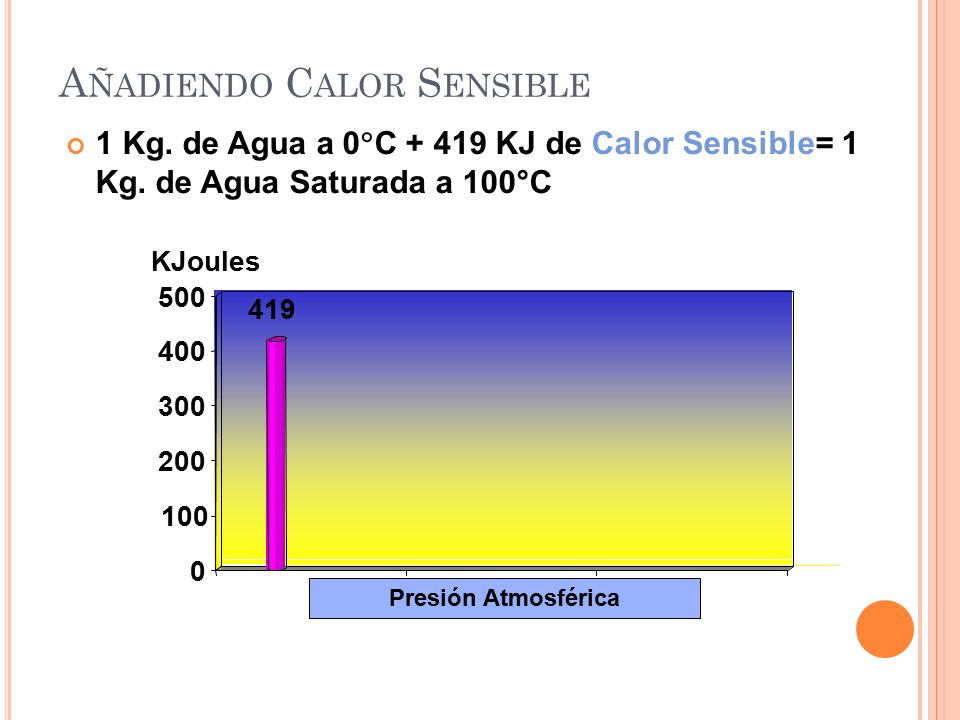

9 A ÑADIENDO C ALOR S ENSIBLE 1 Kg. de Agua a 0  C + 419 KJ de Calor Sensible= 1 Kg. de Agua Saturada a 100°C Presión Atmosférica 419 0 100 200 300 400 500 KJoules

10 C ALOR L ATENTE O E NTALPÍA DE E VAPORACIÓN Calor Latente es la cantidad de Energía requerida para lograr el cambio de estado físico de una sustancia sin que exista variación de temperatura. Al añadir Calor Latente no se incrementa la temperatura – líquido saturado y vapor tienen la misma temperatura a un presión dada.

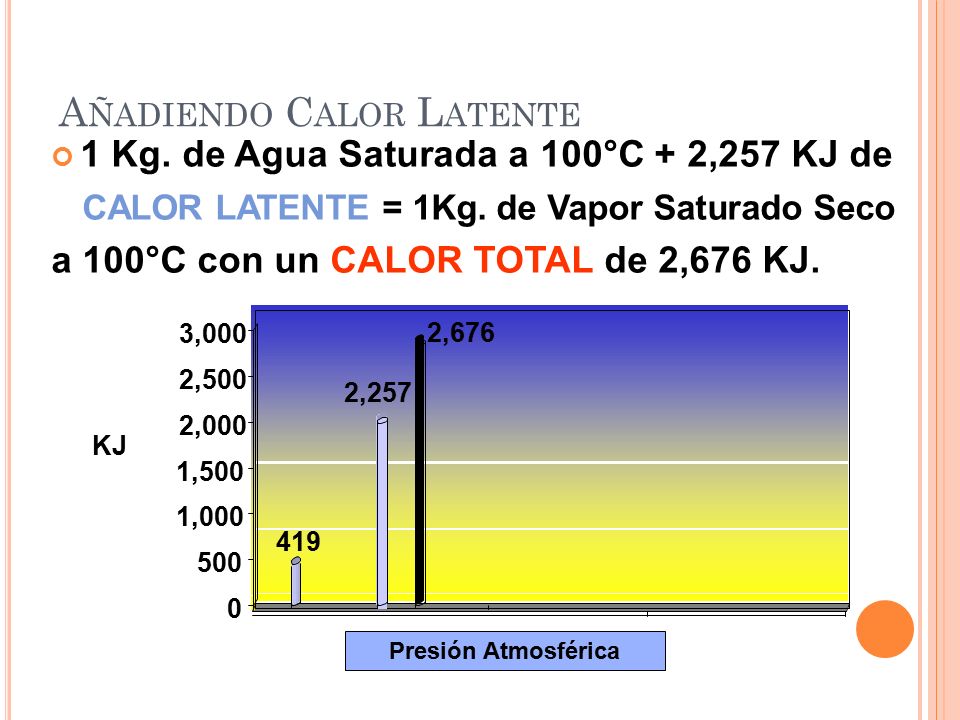

11 A ÑADIENDO C ALOR L ATENTE 1 Kg. de Agua Saturada a 100°C + 2,257 KJ de CALOR LATENTE = 1Kg. de Vapor Saturado Seco a 100°C con un CALOR TOTAL de 2,676 KJ. KJ 0 500 1,000 1,500 2,000 2,500 3,000 2,676 2,257 419 Presión Atmosférica

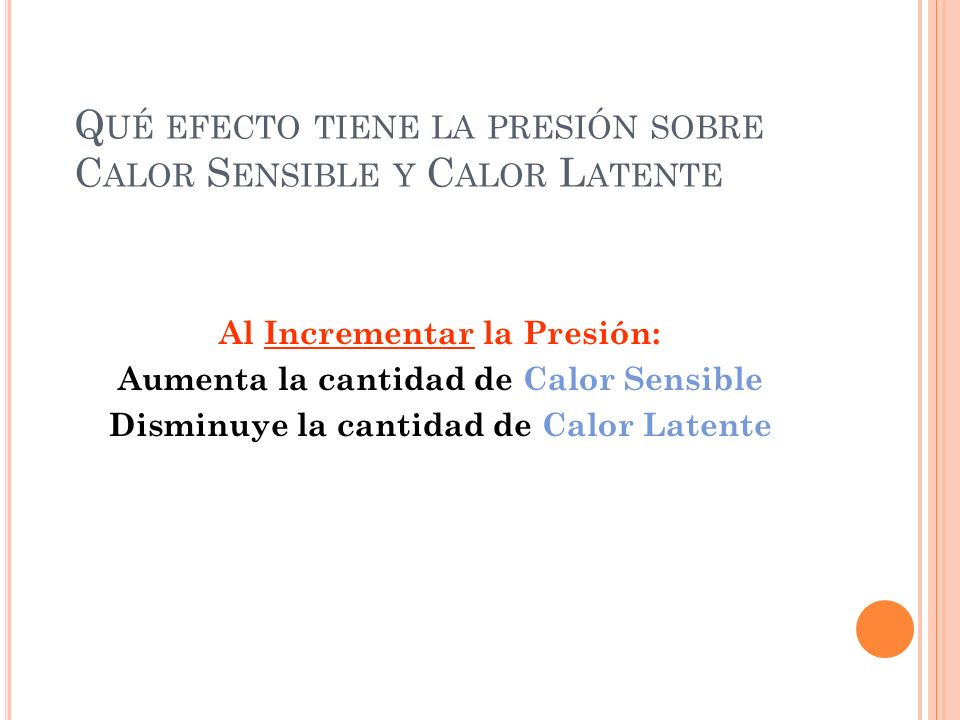

12 Q UÉ EFECTO TIENE LA PRESIÓN SOBRE C ALOR S ENSIBLE Y C ALOR L ATENTE Al Incrementar la Presión: Aumenta la cantidad de Calor Sensible Disminuye la cantidad de Calor Latente

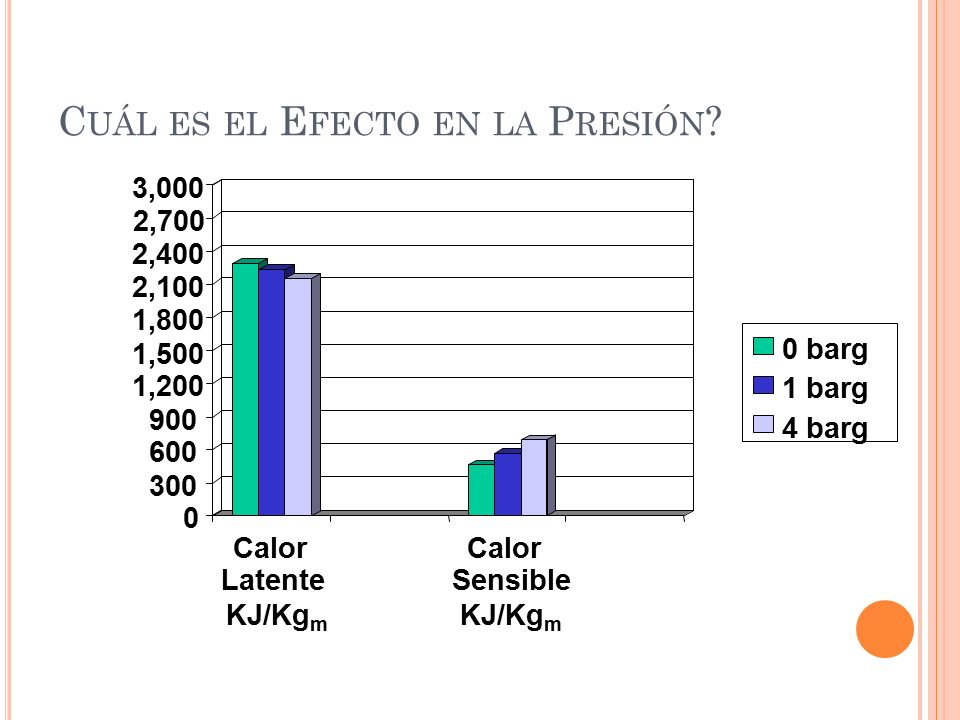

13 C UÁL ES EL E FECTO EN LA P RESIÓN ? 0 300 600 900 1,200 1,500 1,800 2,100 2,400 2,700 3,000 Calor Latente KJ/Kg m Calor Sensible KJ/Kg m 0 barg 1 barg 4 barg

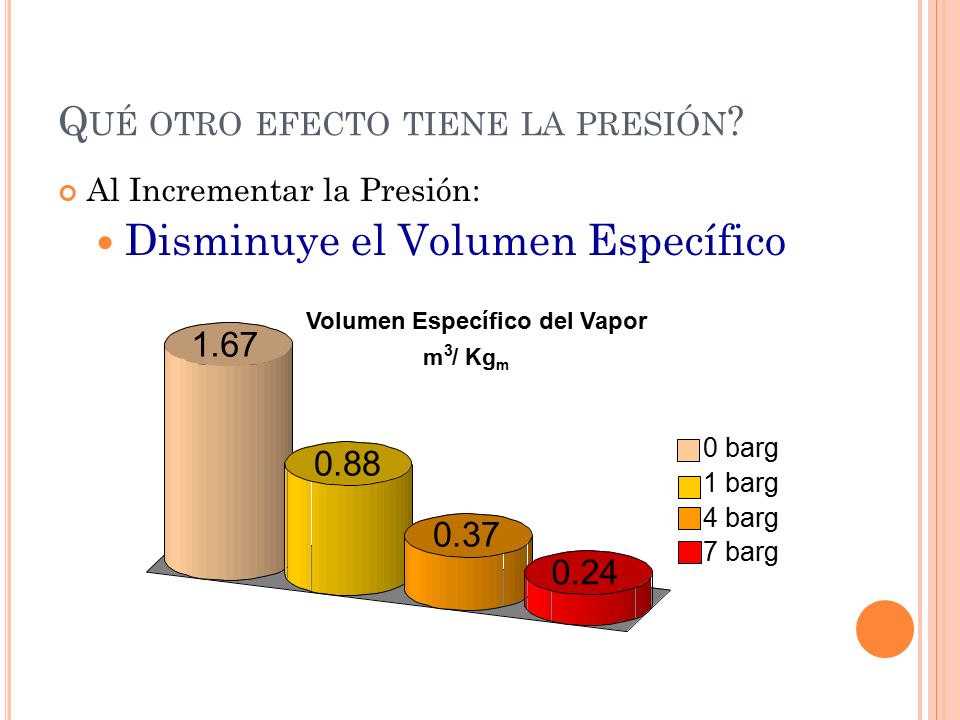

14 Q UÉ OTRO EFECTO TIENE LA PRESIÓN ? Al Incrementar la Presión: Disminuye el Volumen Específico

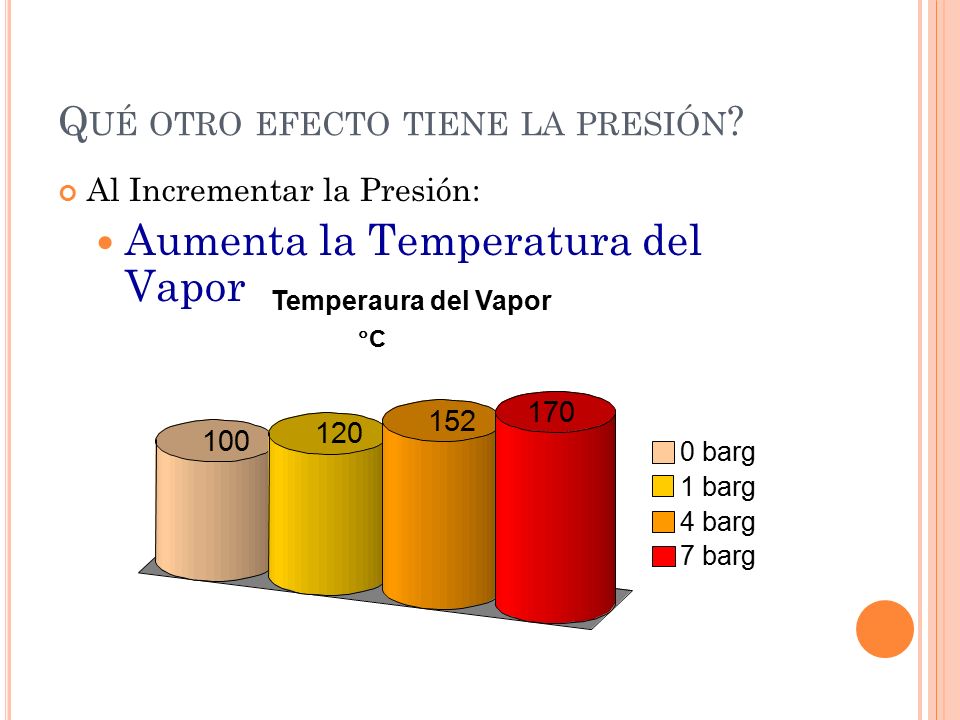

15 Q UÉ OTRO EFECTO TIENE LA PRESIÓN ? Al Incrementar la Presión: Aumenta la Temperatura del Vapor Temperaura del Vapor CC

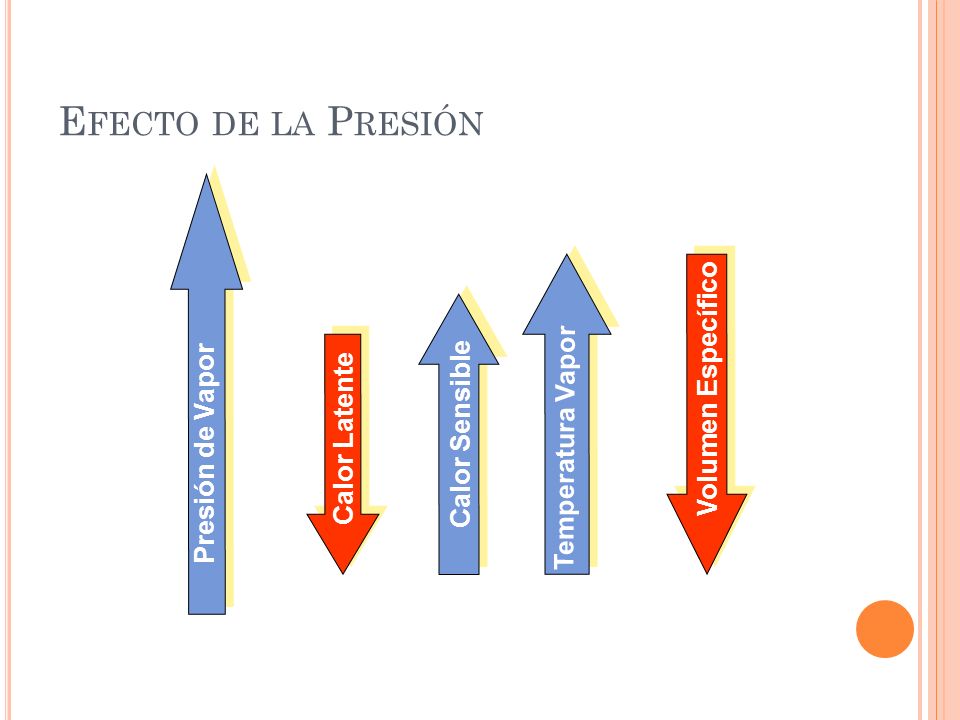

16 E FECTO DE LA P RESIÓN Calor Latente Calor Sensible Volumen Específico Presión de Vapor Temperatura Vapor

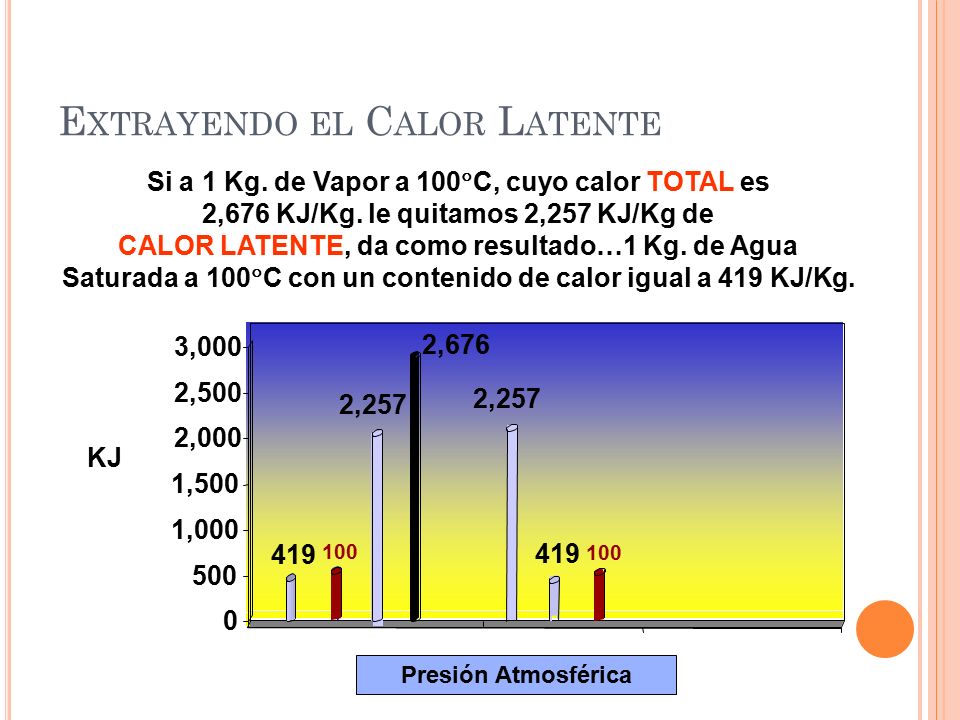

17 E XTRAYENDO EL C ALOR L ATENTE Presión Atmosférica

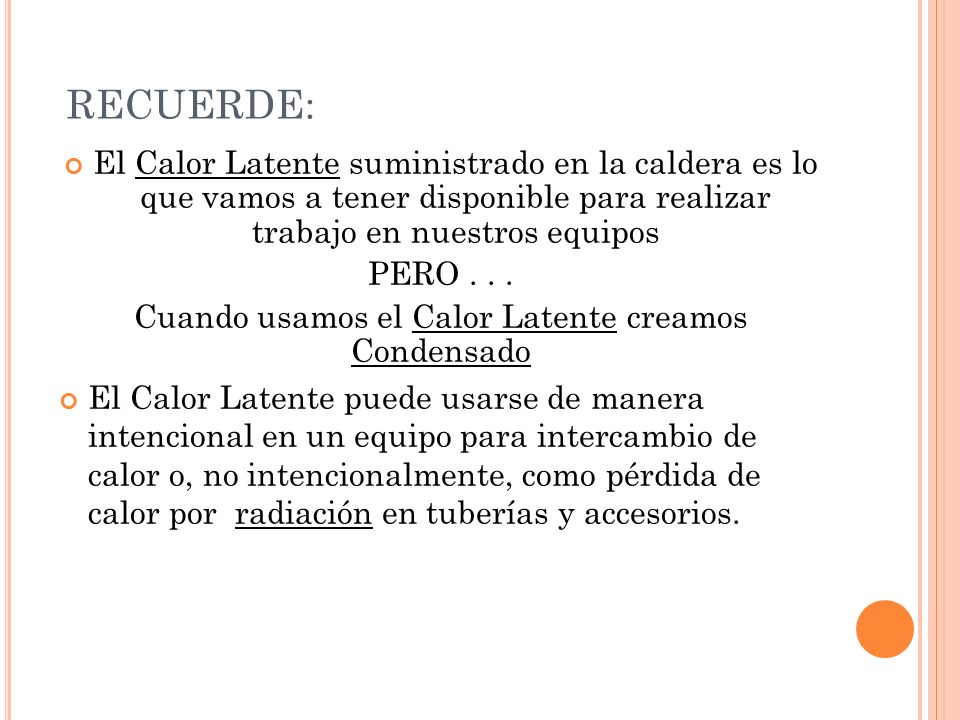

18 RECUERDE: El Calor Latente suministrado en la caldera es lo que vamos a tener disponible para realizar trabajo en nuestros equipos PERO... Cuando usamos el Calor Latente creamos Condensado El Calor Latente puede usarse de manera intencional en un equipo para intercambio de calor o, no intencionalmente, como pérdida de calor por radiación en tuberías y accesorios.

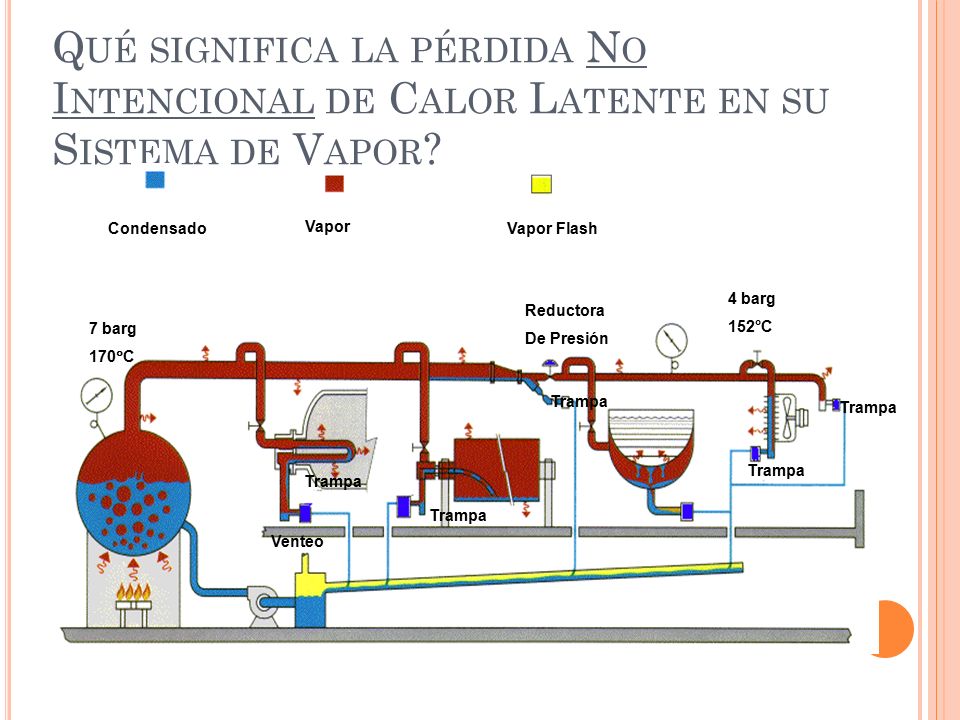

19 Q UÉ SIGNIFICA LA PÉRDIDA N O I NTENCIONAL DE C ALOR L ATENTE EN SU S ISTEMA DE V APOR ? Trampa Venteo 7 barg 170  C Reductora De Presión 4 barg 152°C Vapor Flash Vapor Condensado Trampa

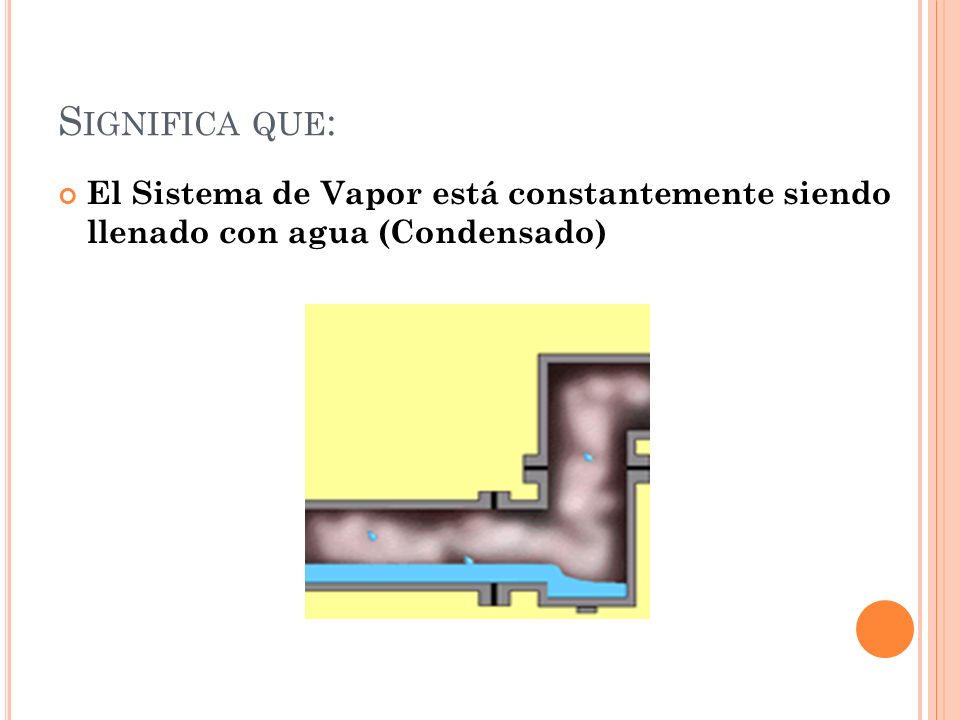

20 S IGNIFICA QUE : El Sistema de Vapor está constantemente siendo llenado con agua (Condensado)

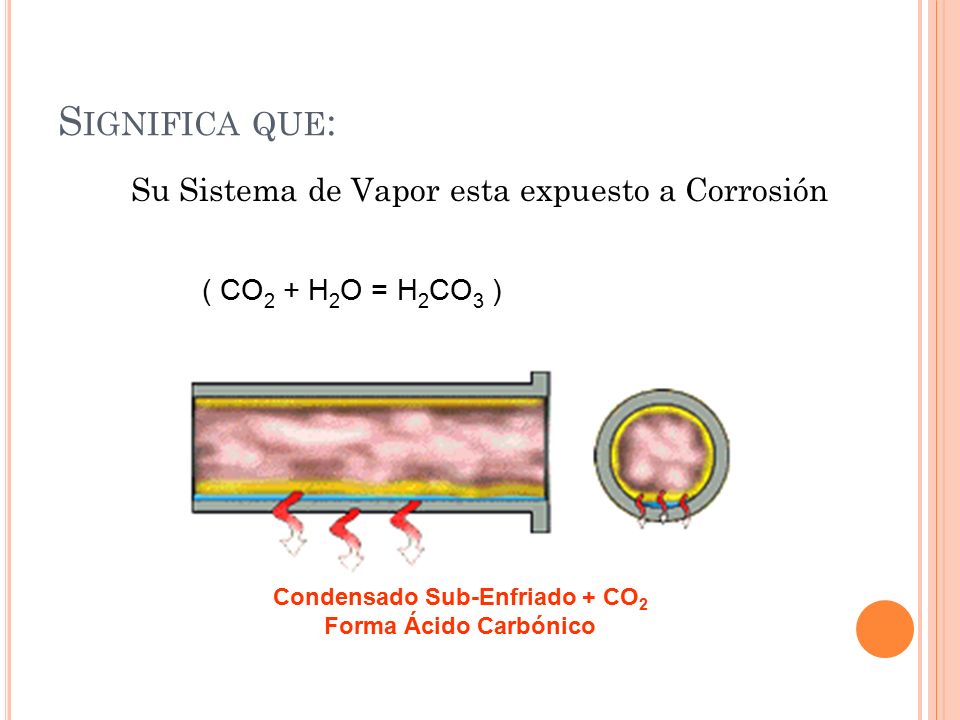

21 S IGNIFICA QUE : Su Sistema de Vapor esta expuesto a Corrosión ( CO 2 + H 2 O = H 2 CO 3 ) Condensado Sub-Enfriado + CO 2 Forma Ácido Carbónico

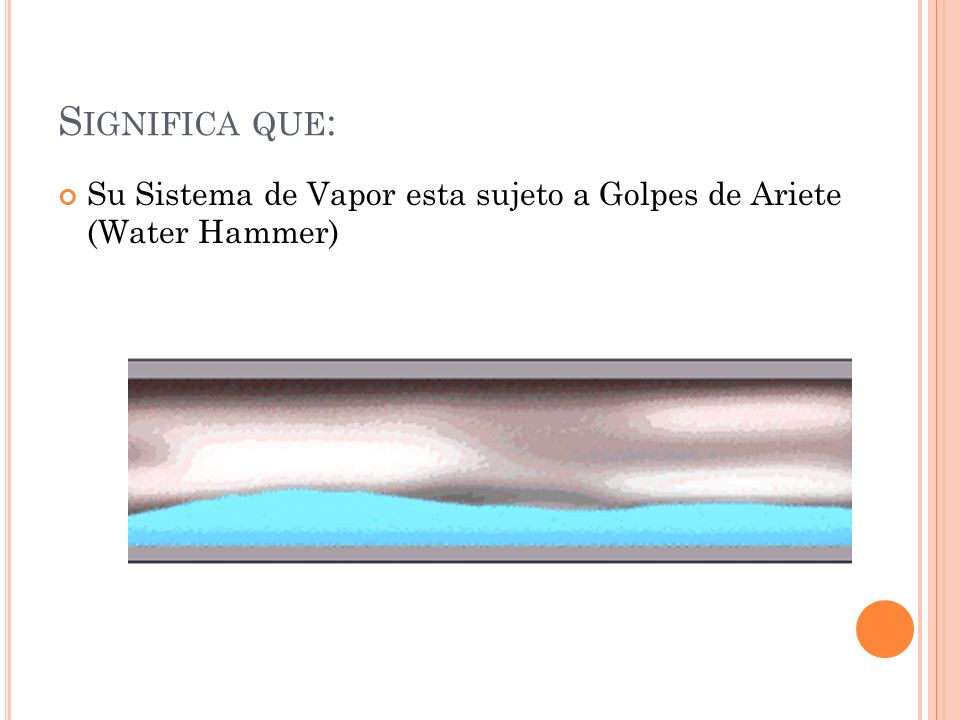

22 S IGNIFICA QUE : Su Sistema de Vapor esta sujeto a Golpes de Ariete (Water Hammer)

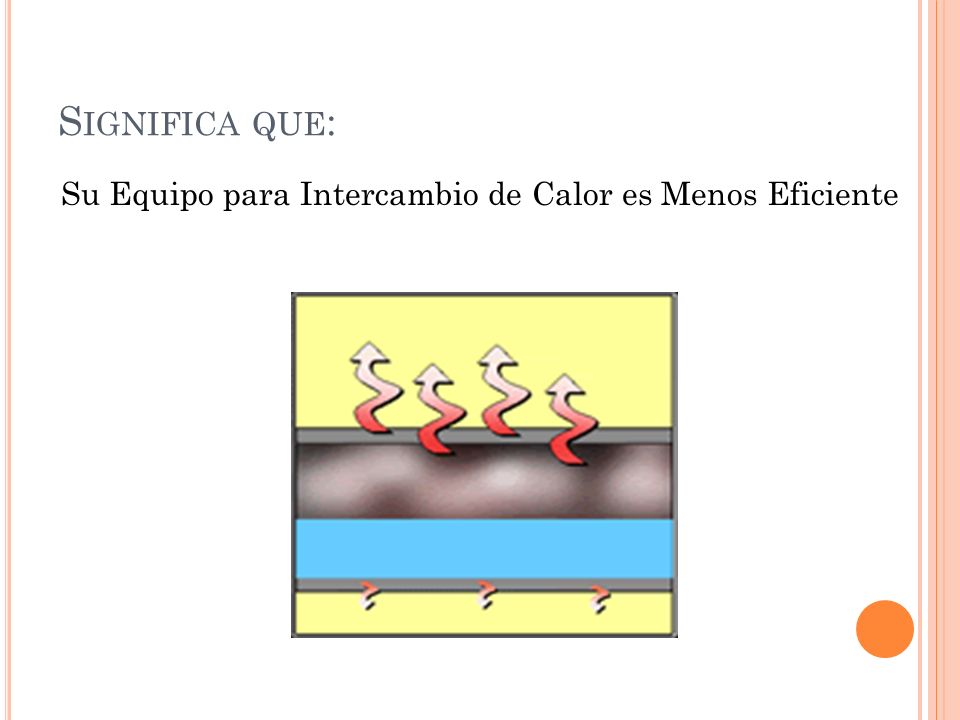

23 S IGNIFICA QUE : Su Equipo para Intercambio de Calor es Menos Eficiente

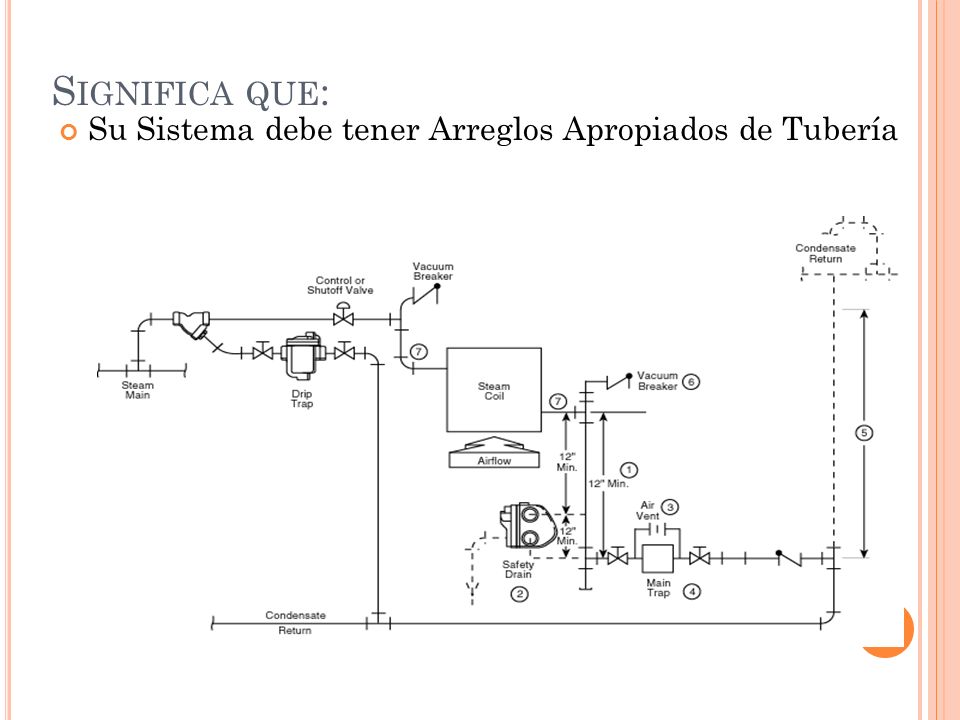

24 S IGNIFICA QUE : Su Sistema debe tener Arreglos Apropiados de Tubería
