1 Aplicaciones Históricas de Arquitectura Bioclimática en Europa hasta antes del siglo 20 Francisco A. Rebollo Jiménez División de Ciencias y Artes para el Diseño Departamento del Medio Ambiente

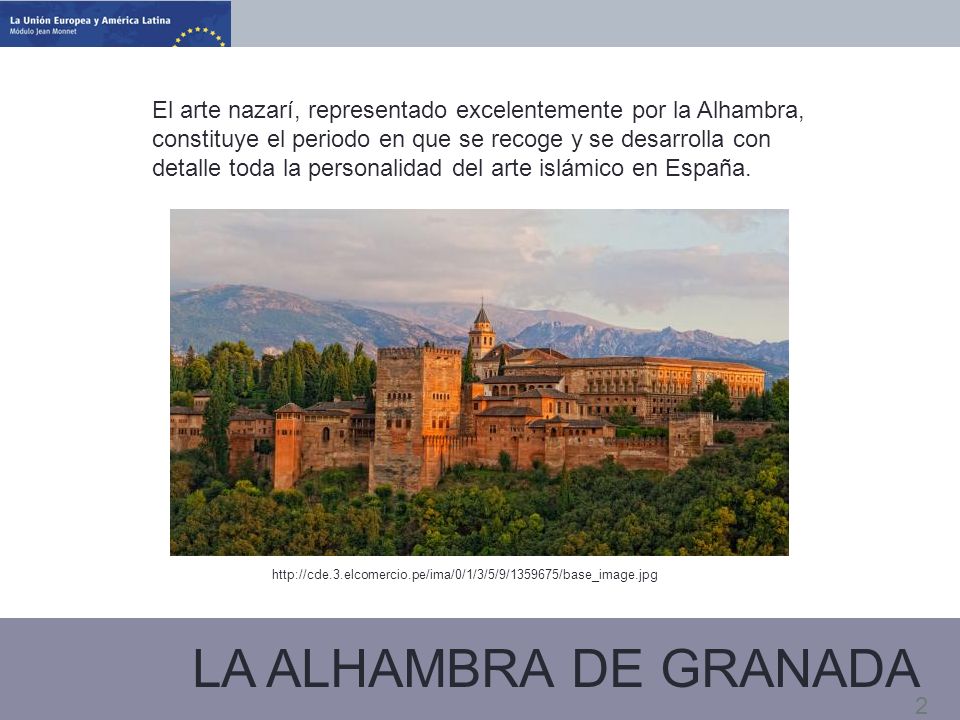

2 LA ALHAMBRA DE GRANADA 2 http://cde.3.elcomercio.pe/ima/0/1/3/5/9/1359675/base_image.jpg El arte nazarí, representado excelentemente por la Alhambra, constituye el periodo en que se recoge y se desarrolla con detalle toda la personalidad del arte islámico en España.

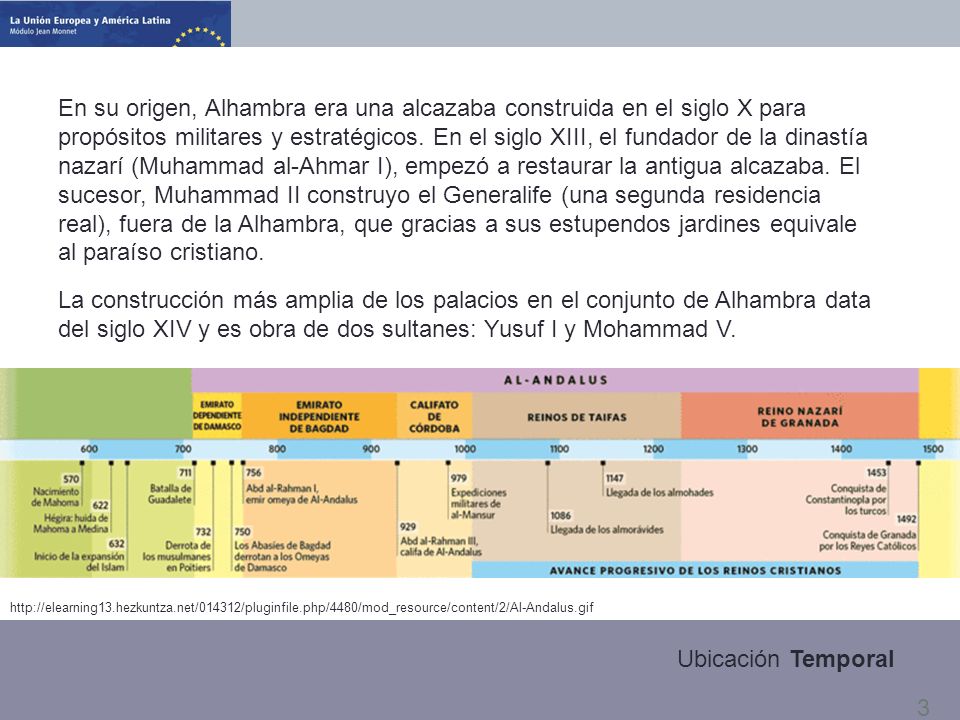

3 Ubicación Temporal 3 En su origen, Alhambra era una alcazaba construida en el siglo X para propósitos militares y estratégicos. En el siglo XIII, el fundador de la dinastía nazarí (Muhammad al-Ahmar I), empezó a restaurar la antigua alcazaba. El sucesor, Muhammad II construyo el Generalife (una segunda residencia real), fuera de la Alhambra, que gracias a sus estupendos jardines equivale al paraíso cristiano. La construcción más amplia de los palacios en el conjunto de Alhambra data del siglo XIV y es obra de dos sultanes: Yusuf I y Mohammad V. http://elearning13.hezkuntza.net/014312/pluginfile.php/4480/mod_resource/content/2/Al-Andalus.gif

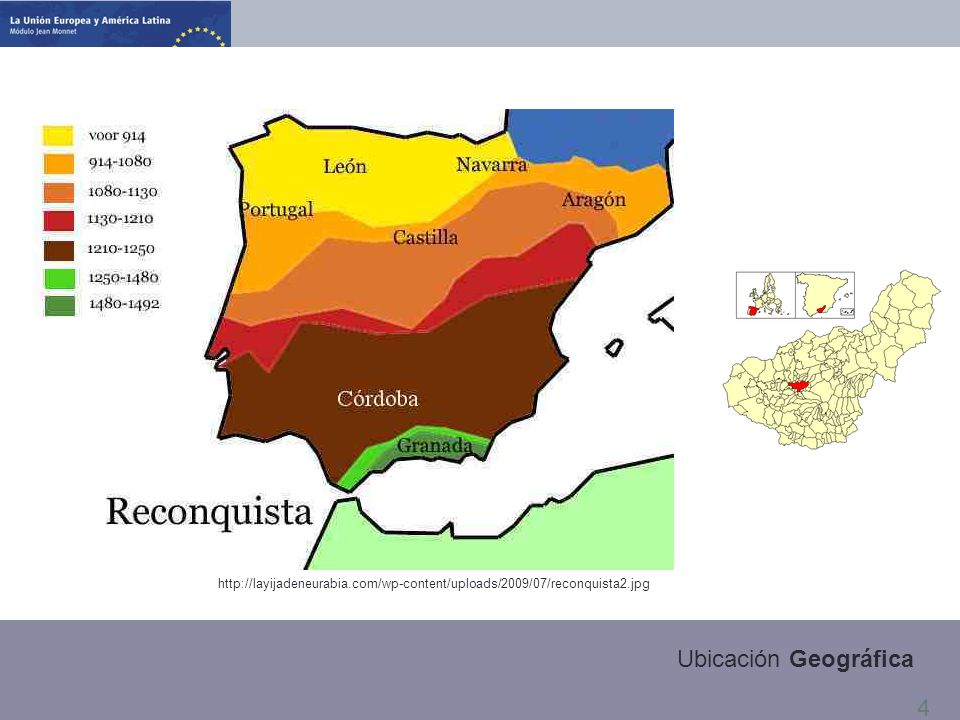

4 Ubicación Geográfica 4 http://layijadeneurabia.com/wp-content/uploads/2009/07/reconquista2.jpg

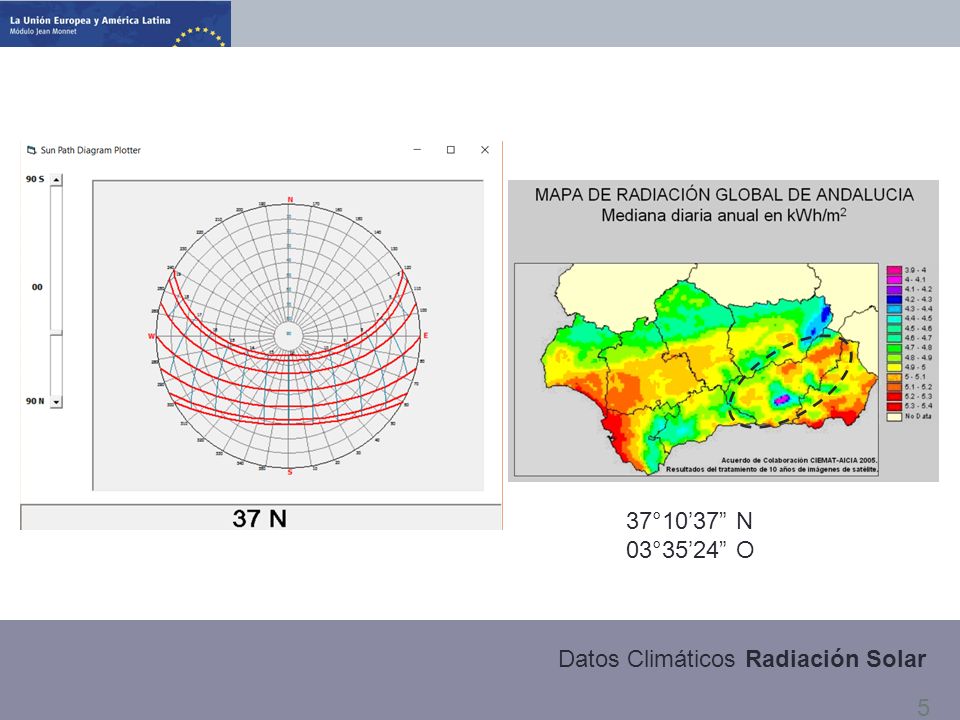

5 Datos Climáticos Radiación Solar 5 37°10’37” N 03°35’24” O

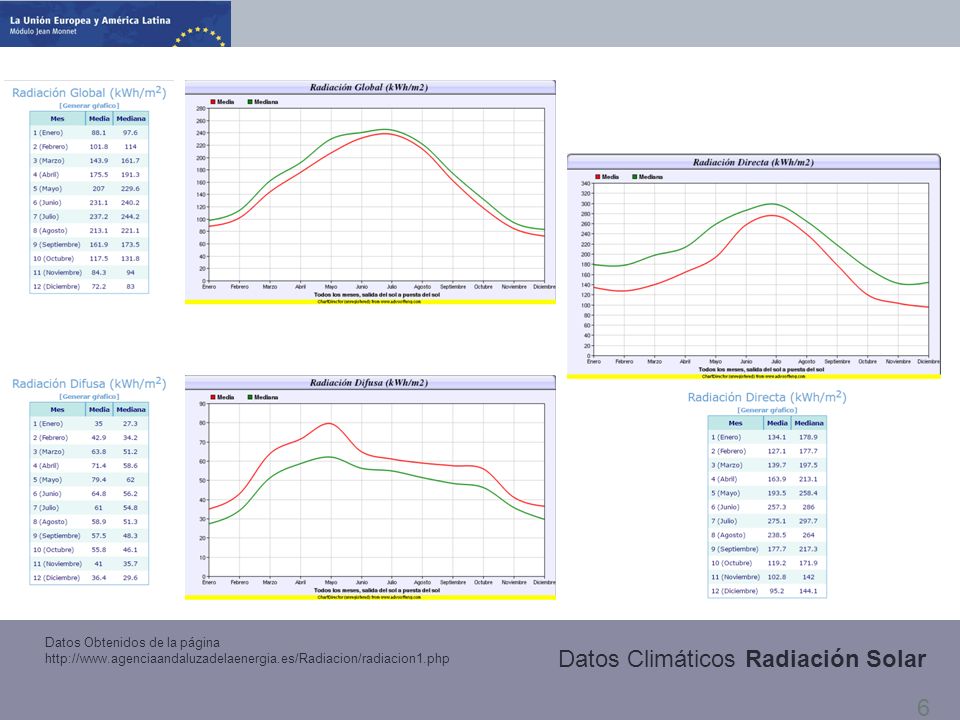

6 Datos Climáticos Radiación Solar 6 Datos Obtenidos de la página http://www.agenciaandaluzadelaenergia.es/Radiacion/radiacion1.php

7 7 Datos Climáticos Temperatura

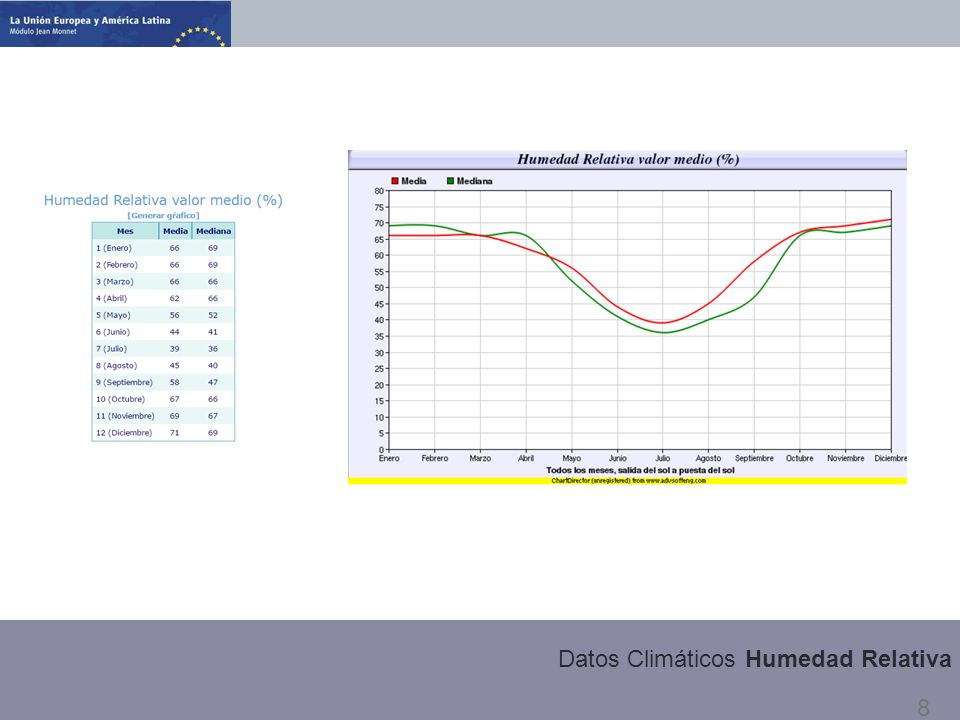

8 8 Datos Climáticos Humedad Relativa

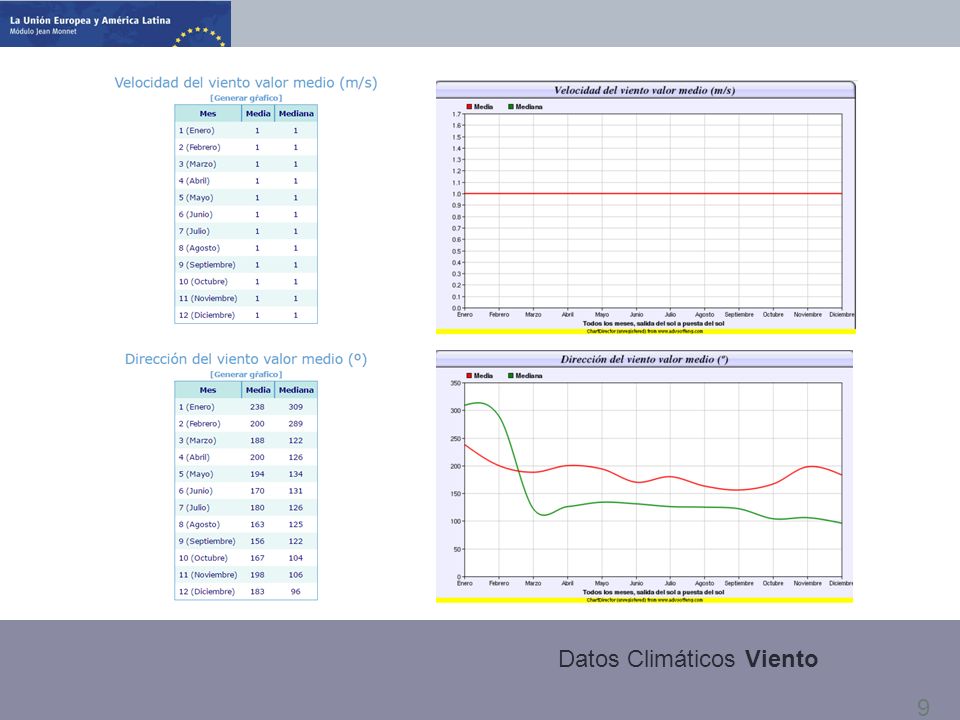

9 9 Datos Climáticos Viento

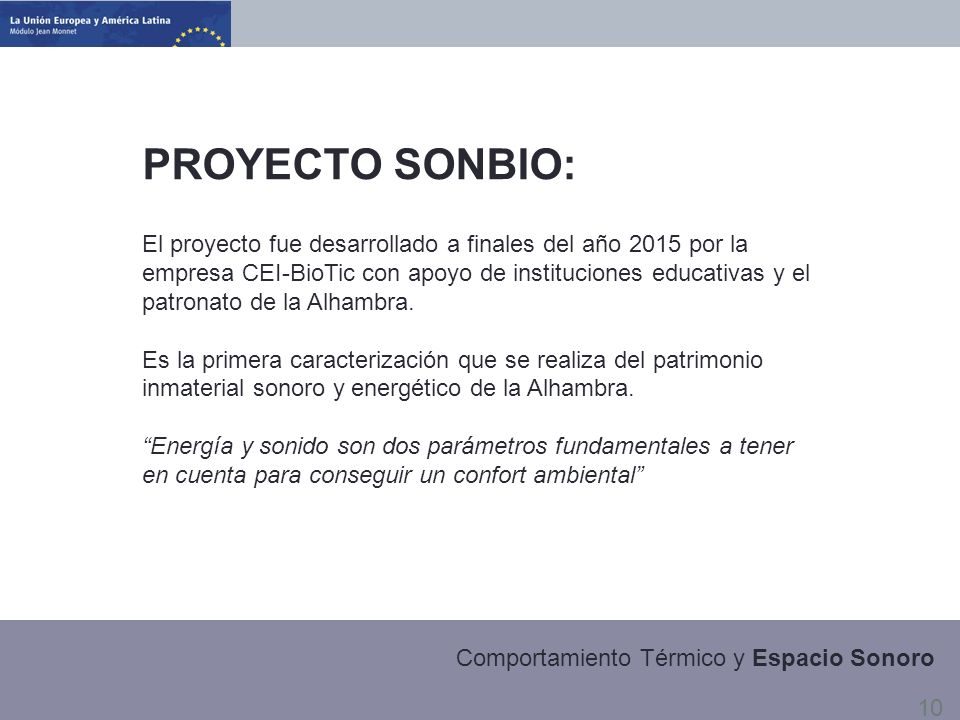

10 PROYECTO SONBIO: 10 El proyecto fue desarrollado a finales del año 2015 por la empresa CEI-BioTic con apoyo de instituciones educativas y el patronato de la Alhambra. Es la primera caracterización que se realiza del patrimonio inmaterial sonoro y energético de la Alhambra. “Energía y sonido son dos parámetros fundamentales a tener en cuenta para conseguir un confort ambiental” Comportamiento Térmico y Espacio Sonoro

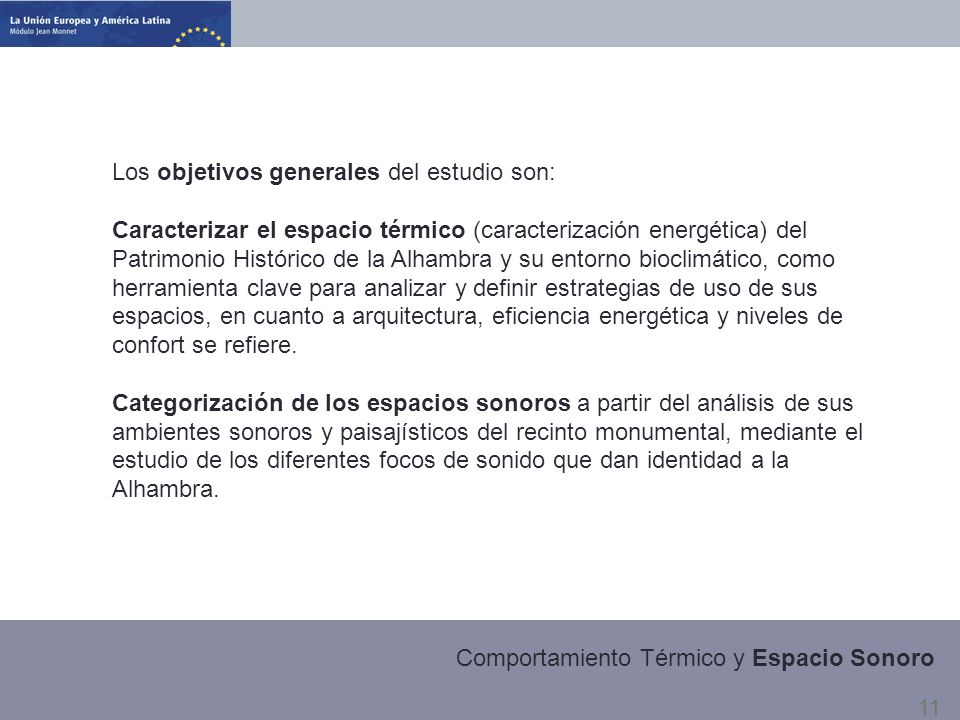

11 11 Comportamiento Térmico y Espacio Sonoro Los objetivos generales del estudio son: Caracterizar el espacio térmico (caracterización energética) del Patrimonio Histórico de la Alhambra y su entorno bioclimático, como herramienta clave para analizar y definir estrategias de uso de sus espacios, en cuanto a arquitectura, eficiencia energética y niveles de confort se refiere. Categorización de los espacios sonoros a partir del análisis de sus ambientes sonoros y paisajísticos del recinto monumental, mediante el estudio de los diferentes focos de sonido que dan identidad a la Alhambra.

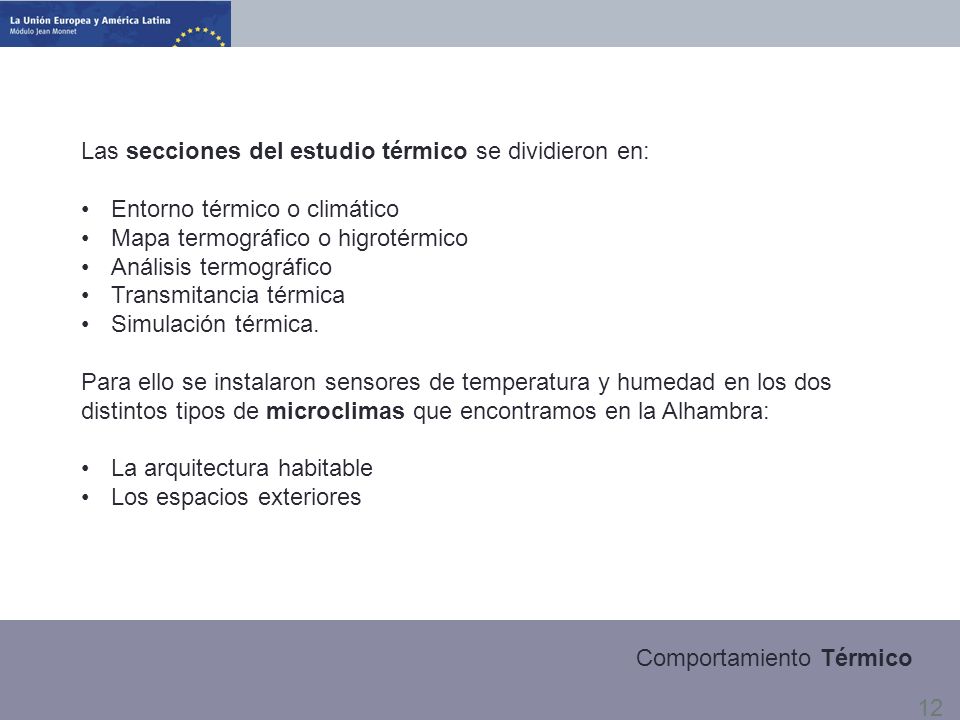

12 12 Comportamiento Térmico Las secciones del estudio térmico se dividieron en: Entorno térmico o climático Mapa termográfico o higrotérmico Análisis termográfico Transmitancia térmica Simulación térmica. Para ello se instalaron sensores de temperatura y humedad en los dos distintos tipos de microclimas que encontramos en la Alhambra: La arquitectura habitable Los espacios exteriores

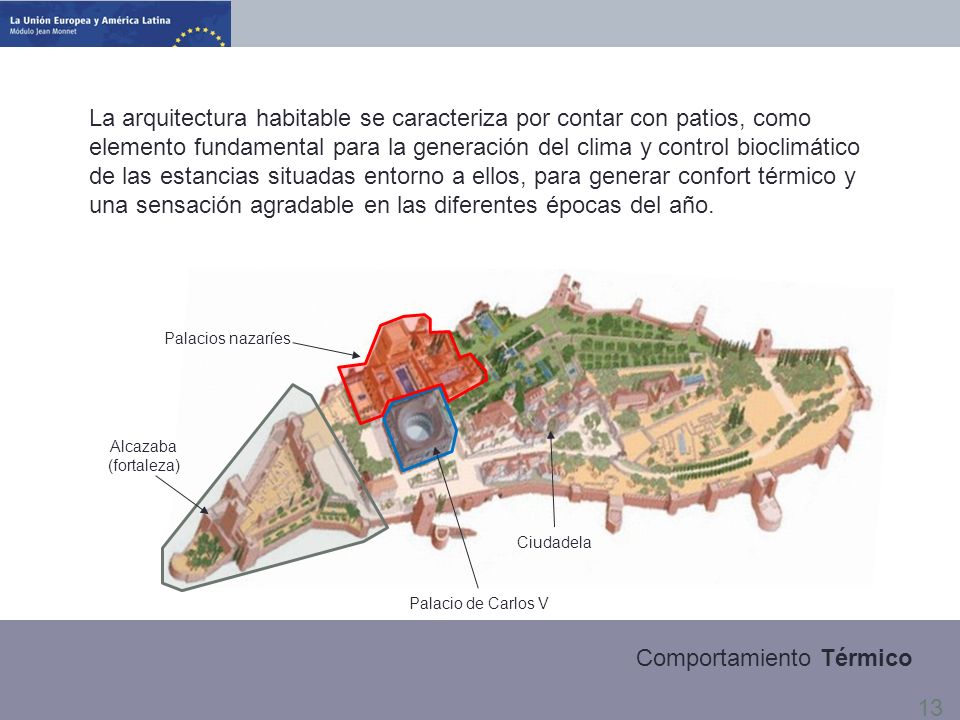

13 13 La arquitectura habitable se caracteriza por contar con patios, como elemento fundamental para la generación del clima y control bioclimático de las estancias situadas entorno a ellos, para generar confort térmico y una sensación agradable en las diferentes épocas del año. Palacios nazaríes Alcazaba (fortaleza) Palacio de Carlos V Ciudadela Comportamiento Térmico

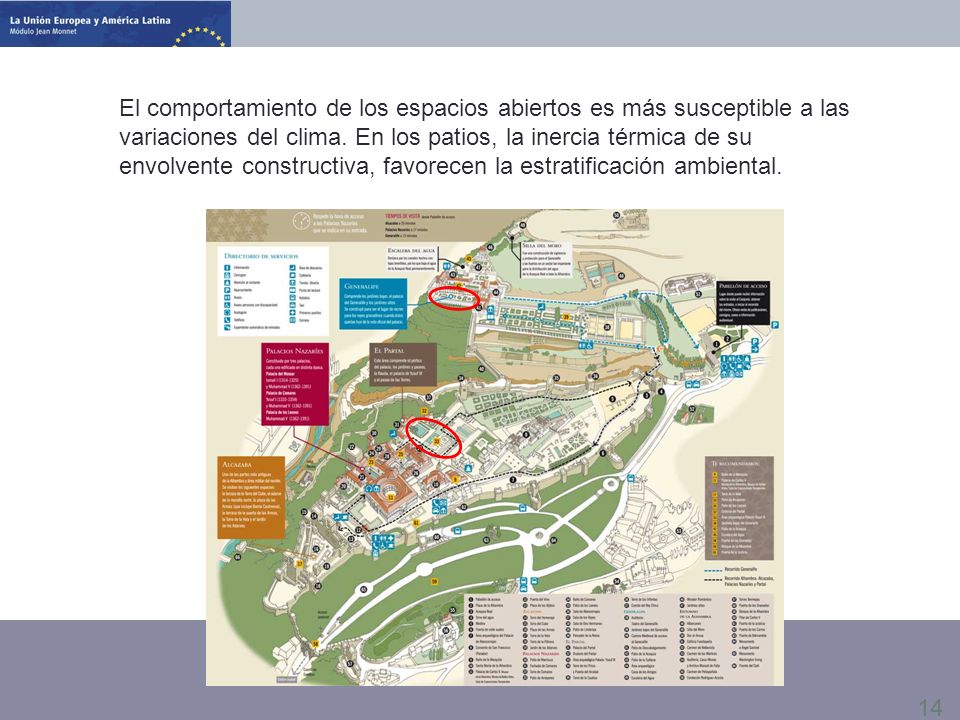

14 14 El comportamiento de los espacios abiertos es más susceptible a las variaciones del clima. En los patios, la inercia térmica de su envolvente constructiva, favorecen la estratificación ambiental.

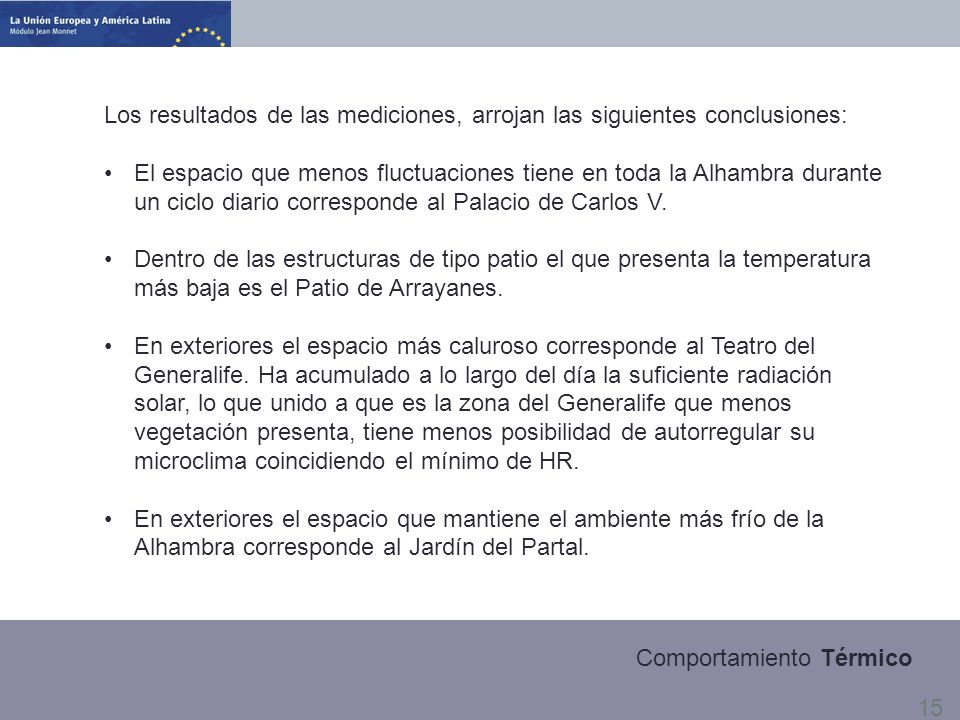

15 15 Los resultados de las mediciones, arrojan las siguientes conclusiones: El espacio que menos fluctuaciones tiene en toda la Alhambra durante un ciclo diario corresponde al Palacio de Carlos V. Dentro de las estructuras de tipo patio el que presenta la temperatura más baja es el Patio de Arrayanes. En exteriores el espacio más caluroso corresponde al Teatro del Generalife. Ha acumulado a lo largo del día la suficiente radiación solar, lo que unido a que es la zona del Generalife que menos vegetación presenta, tiene menos posibilidad de autorregular su microclima coincidiendo el mínimo de HR. En exteriores el espacio que mantiene el ambiente más frío de la Alhambra corresponde al Jardín del Partal. Comportamiento Térmico

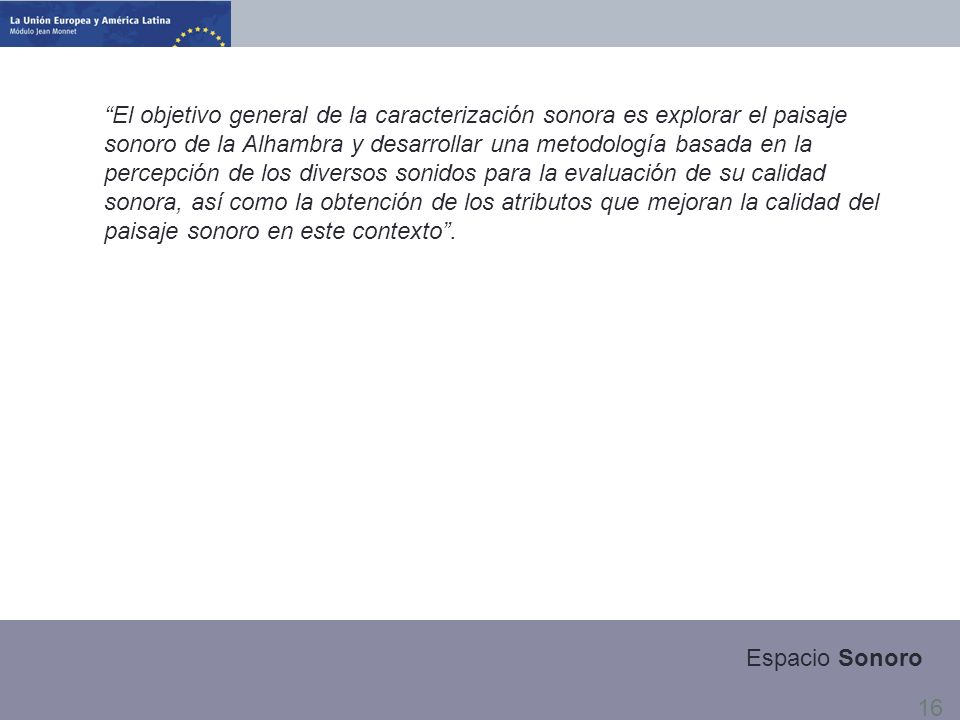

16 16 “El objetivo general de la caracterización sonora es explorar el paisaje sonoro de la Alhambra y desarrollar una metodología basada en la percepción de los diversos sonidos para la evaluación de su calidad sonora, así como la obtención de los atributos que mejoran la calidad del paisaje sonoro en este contexto”. Espacio Sonoro
