1 CONSTRUCCION II DIEGO FABRICIO FERNANDEZ CHIPANA
APARATOS ELECTRICOS CONSTRUCCION II DIEGO FABRICIO FERNANDEZ CHIPANA

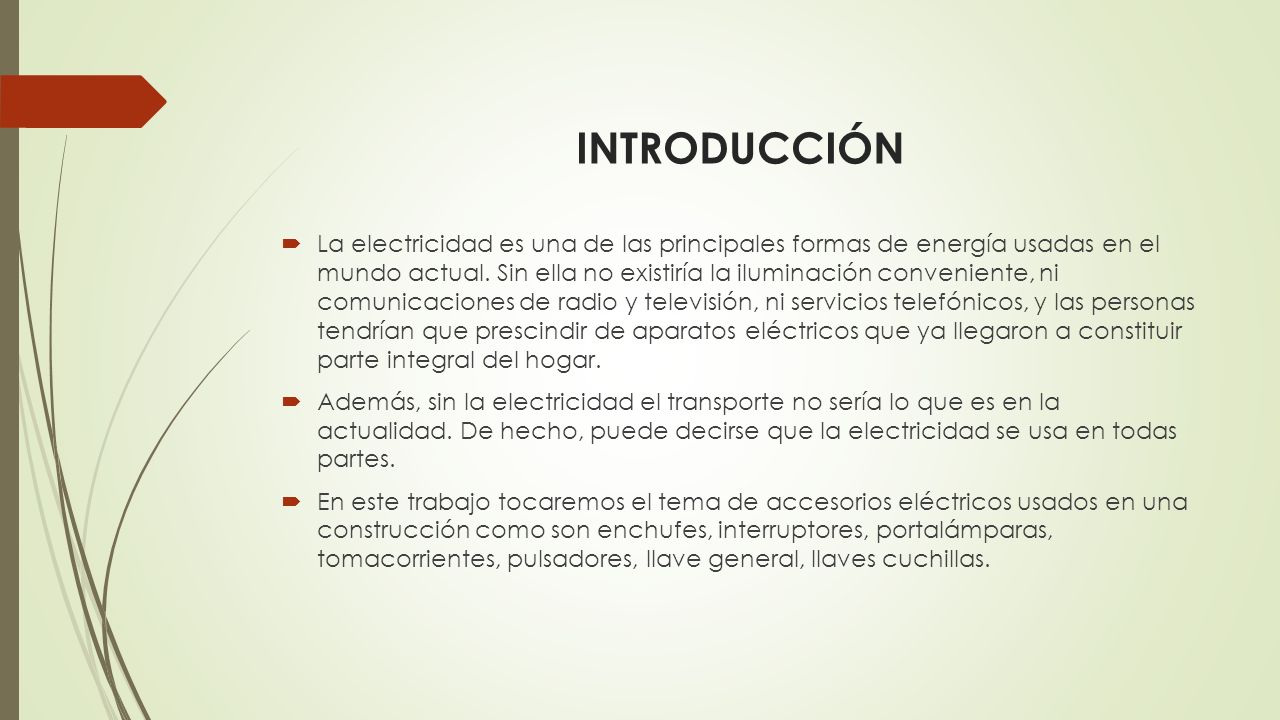

2 INTRODUCCIÓN La electricidad es una de las principales formas de energía usadas en el mundo actual. Sin ella no existiría la iluminación conveniente, ni comunicaciones de radio y televisión, ni servicios telefónicos, y las personas tendrían que prescindir de aparatos eléctricos que ya llegaron a constituir parte integral del hogar. Además, sin la electricidad el transporte no sería lo que es en la actualidad. De hecho, puede decirse que la electricidad se usa en todas partes. En este trabajo tocaremos el tema de accesorios eléctricos usados en una construcción como son enchufes, interruptores, portalámparas, tomacorrientes, pulsadores, llave general, llaves cuchillas.

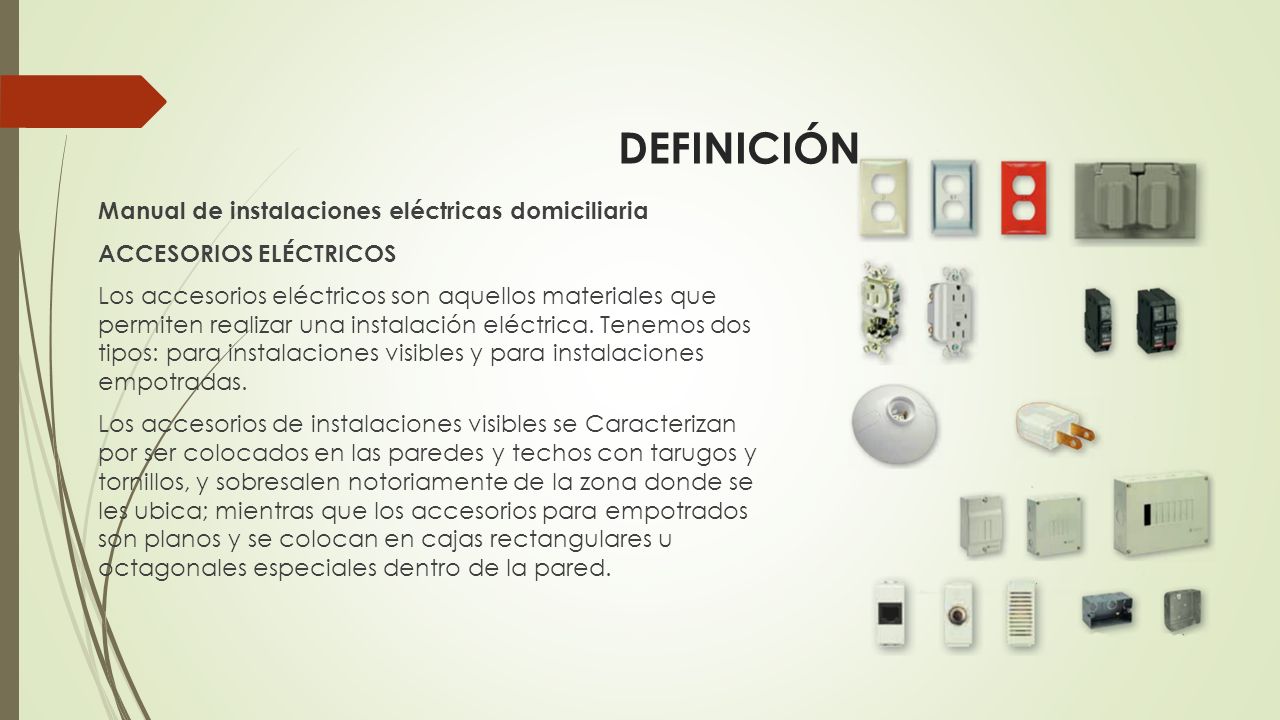

3 DEFINICIÓN Manual de instalaciones eléctricas domiciliaria ACCESORIOS ELÉCTRICOS Los accesorios eléctricos son aquellos materiales que permiten realizar una instalación eléctrica. Tenemos dos tipos: para instalaciones visibles y para instalaciones empotradas. Los accesorios de instalaciones visibles se Caracterizan por ser colocados en las paredes y techos con tarugos y tornillos, y sobresalen notoriamente de la zona donde se les ubica; mientras que los accesorios para empotrados son planos y se colocan en cajas rectangulares u octagonales especiales dentro de la pared.

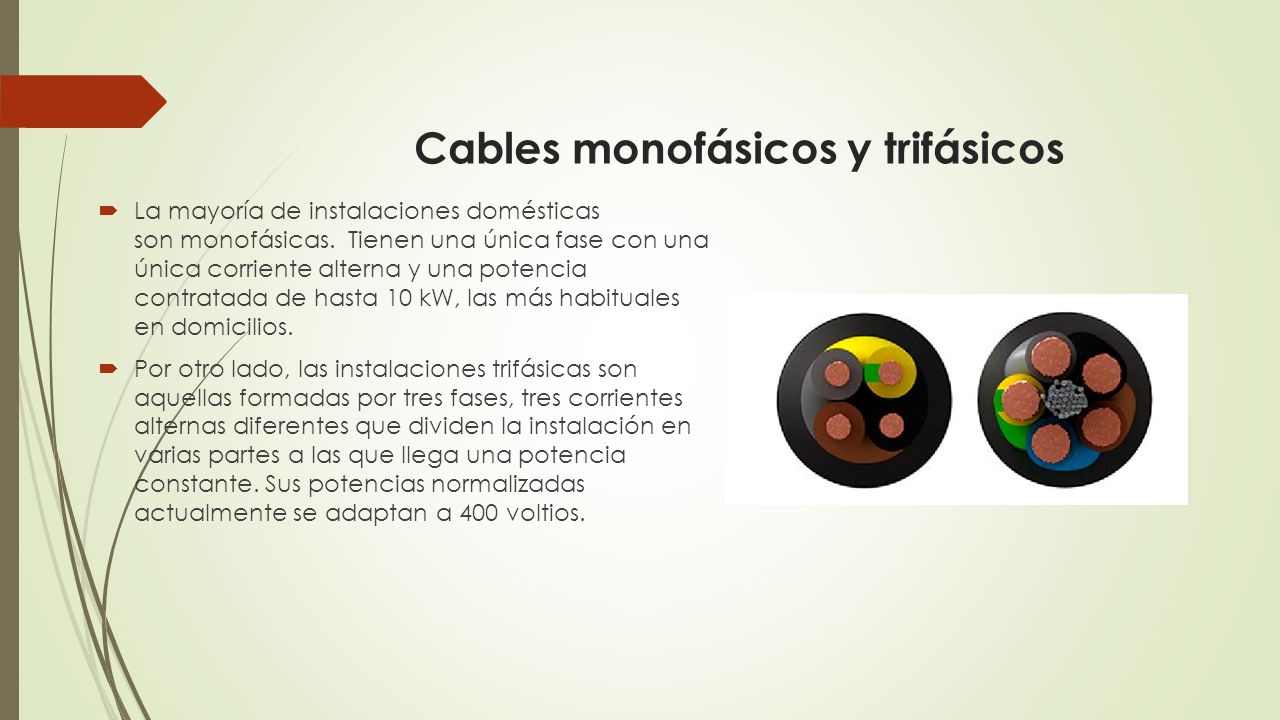

4 Cables monofásicos y trifásicos
La mayoría de instalaciones domésticas son monofásicas.  Tienen una única fase con una única corriente alterna y una potencia contratada de hasta 10 kW, las más habituales en domicilios. Por otro lado, las instalaciones trifásicas son aquellas formadas por tres fases, tres corrientes alternas diferentes que dividen la instalación en varias partes a las que llega una potencia constante. Sus potencias normalizadas actualmente se adaptan a 400 voltios.

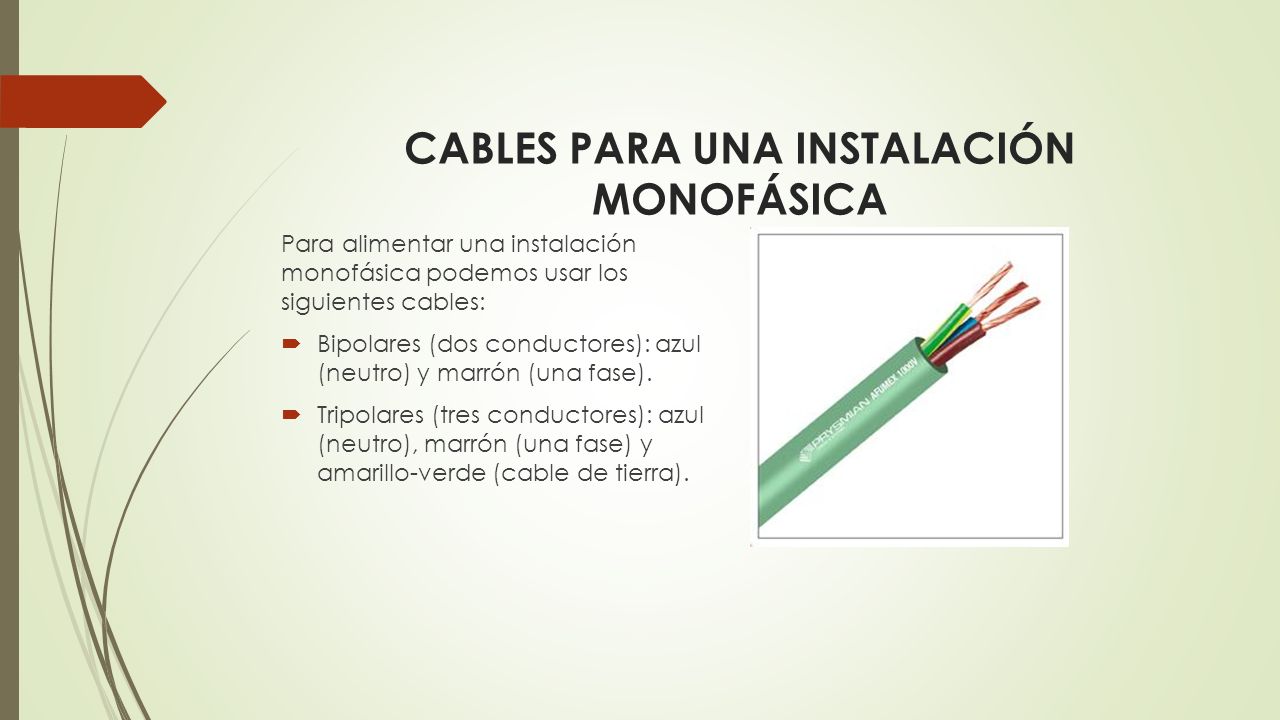

5 CABLES PARA UNA INSTALACIÓN MONOFÁSICA
Para alimentar una instalación monofásica podemos usar los siguientes cables: Bipolares (dos conductores): azul (neutro) y marrón (una fase). Tripolares (tres conductores): azul (neutro), marrón (una fase) y amarillo-verde (cable de tierra).

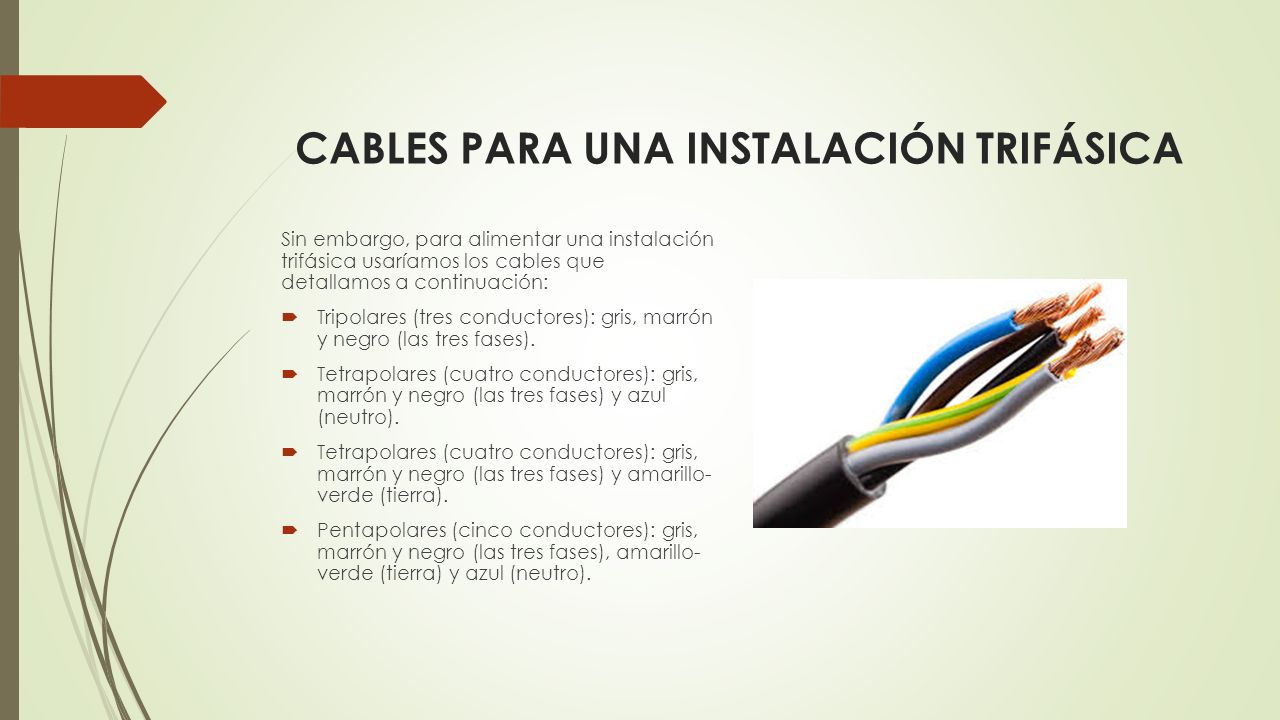

6 CABLES PARA UNA INSTALACIÓN TRIFÁSICA
Sin embargo, para alimentar una instalación trifásica usaríamos los cables que detallamos a continuación: Tripolares (tres conductores): gris, marrón y negro (las tres fases). Tetrapolares (cuatro conductores): gris, marrón y negro (las tres fases) y azul (neutro). Tetrapolares (cuatro conductores): gris, marrón y negro (las tres fases) y amarillo- verde (tierra). Pentapolares (cinco conductores): gris, marrón y negro (las tres fases), amarillo- verde (tierra) y azul (neutro).

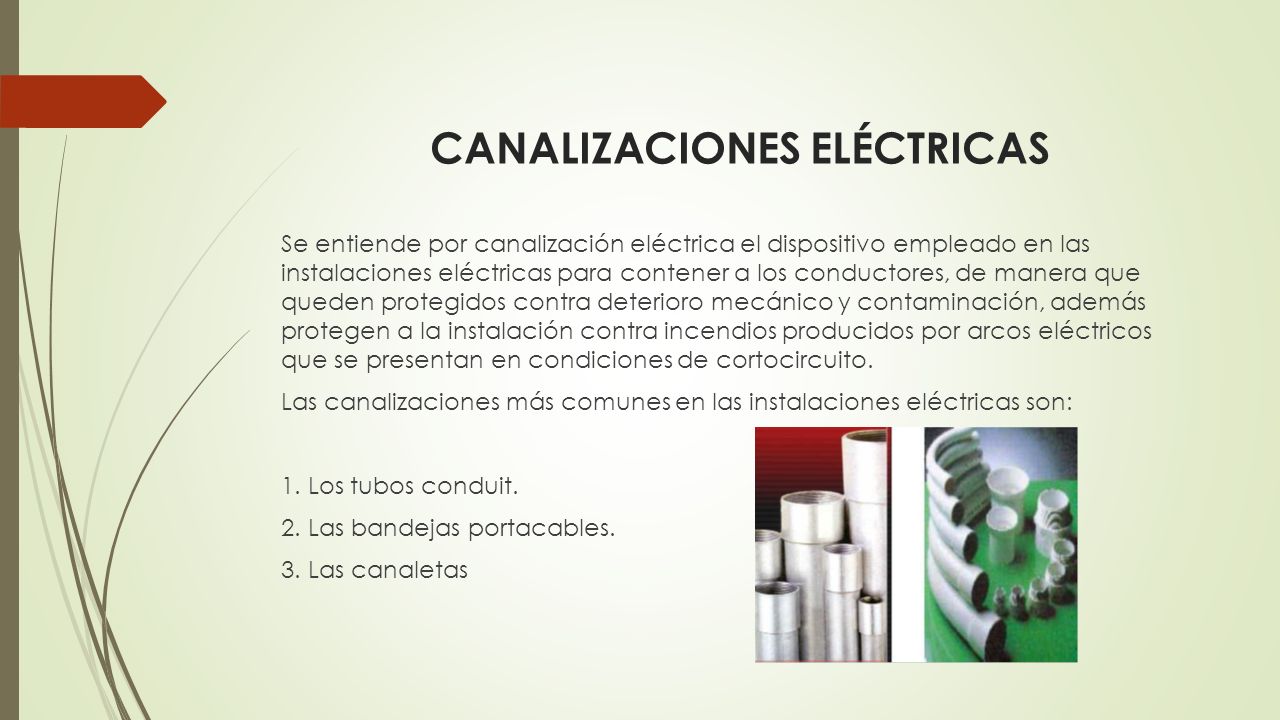

7 CANALIZACIONES ELÉCTRICAS
Se entiende por canalización eléctrica el dispositivo empleado en las instalaciones eléctricas para contener a los conductores, de manera que queden protegidos contra deterioro mecánico y contaminación, además protegen a la instalación contra incendios producidos por arcos eléctricos que se presentan en condiciones de cortocircuito. Las canalizaciones más comunes en las instalaciones eléctricas son: 1. Los tubos conduit. 2. Las bandejas portacables. 3. Las canaletas

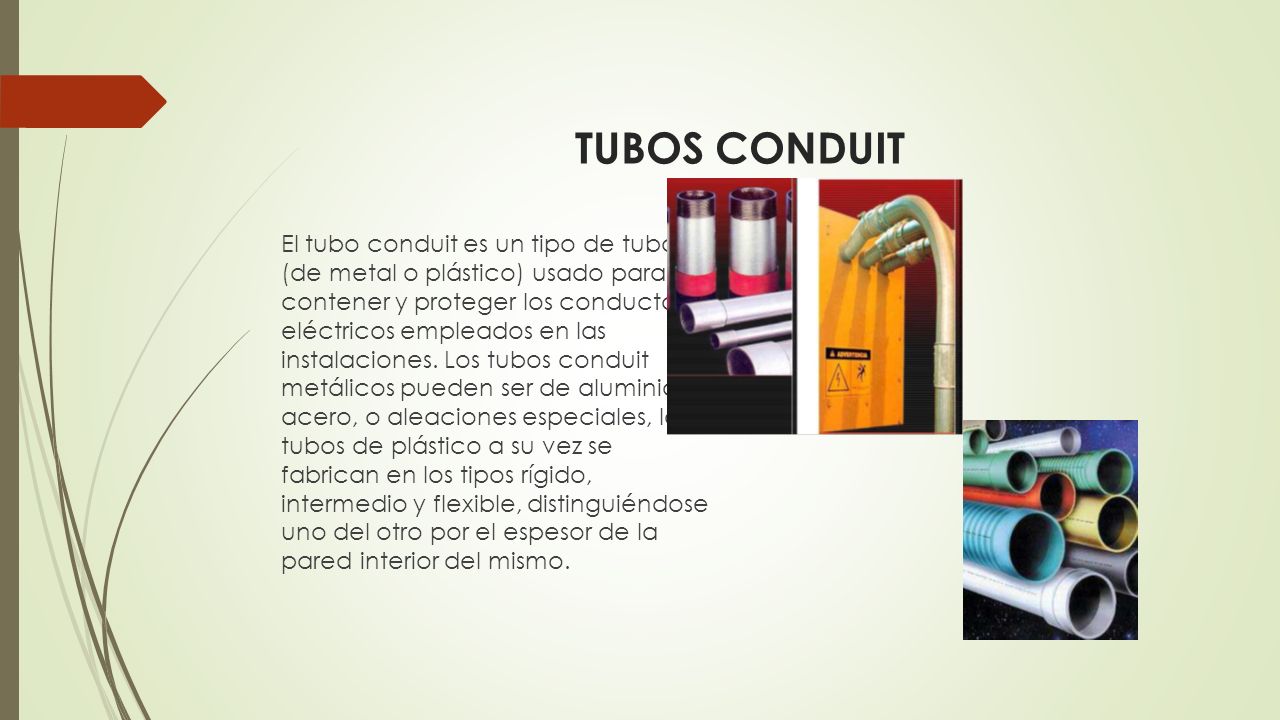

8 TUBOS CONDUIT El tubo conduit es un tipo de tubo (de metal o plástico) usado para contener y proteger los conductores eléctricos empleados en las instalaciones. Los tubos conduit metálicos pueden ser de aluminio, acero, o aleaciones especiales, los tubos de plástico a su vez se fabrican en los tipos rígido, intermedio y flexible, distinguiéndose uno del otro por el espesor de la pared interior del mismo.

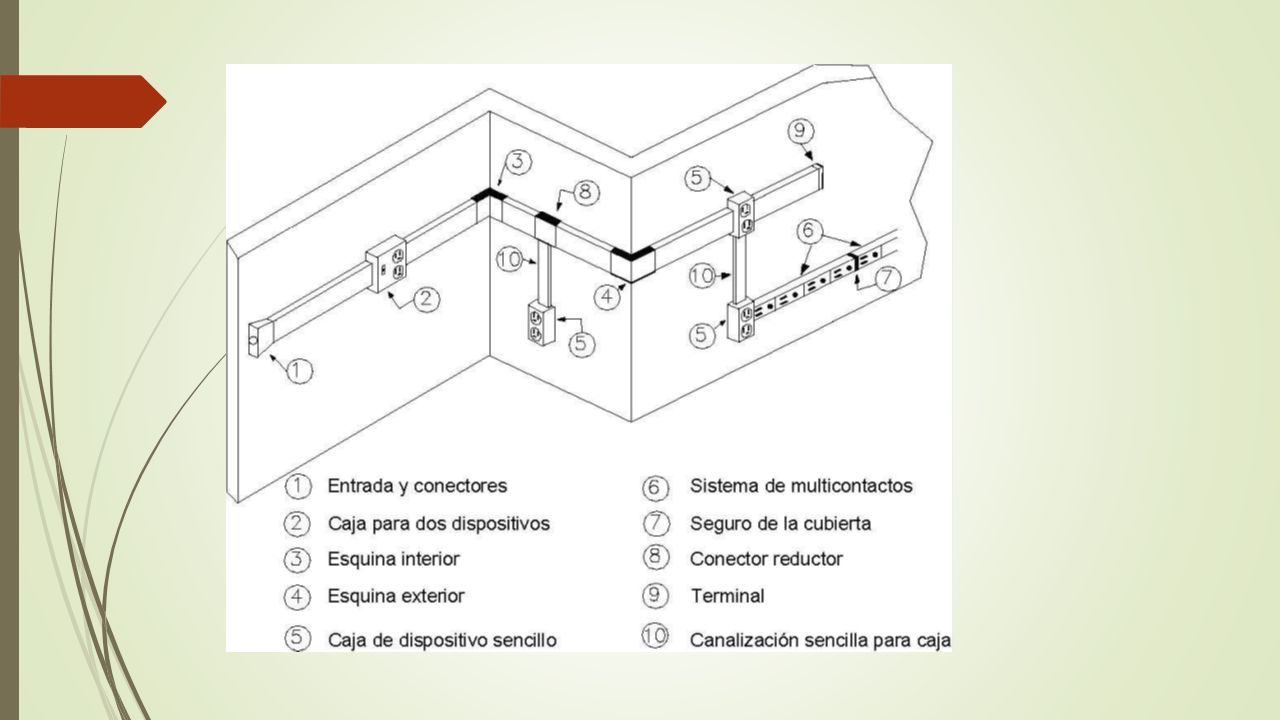

9 CANALETAS Las canaletas son otro medio de canalización de conductores eléctricos y se usan sólo en instalaciones eléctricas visibles debido a que no pueden ir directamente embebidas en la pared o dentro de losas de concreto. Se fabrican de canales de lámina de acero, plásticos de sección cuadrada o rectangular con tapas atornillables o ajustables. Los conductores se alojan dentro de las canaletas en forma similar a los tubos conduit y se pueden usar para circuitos alimentadores y circuitos ramales. Las canaletas poseen varías ventajas en comparación a los tubos conduit debido a que brindan mayor espacio para alojar los conductores y son más fáciles de alambrar; esto en sistemas menores de distribución en donde por una misma canaleta se pueden tener circuitos múltiples.

10

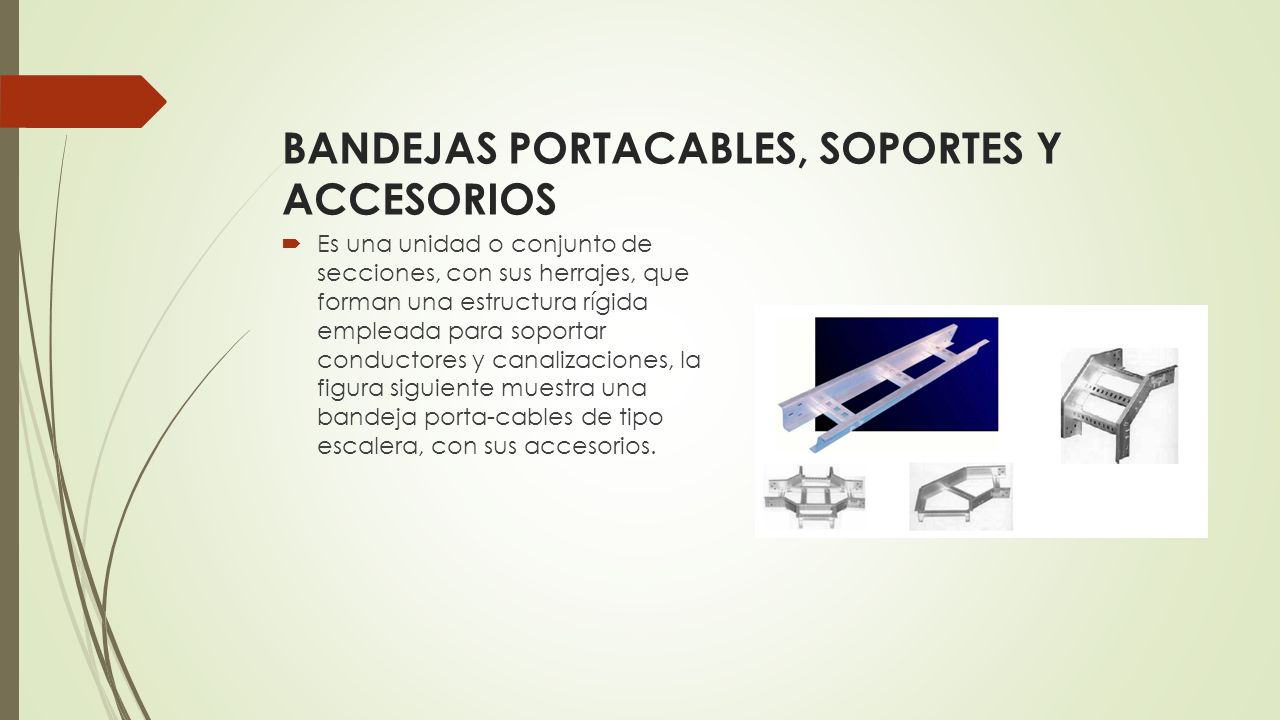

11 BANDEJAS PORTACABLES, SOPORTES Y ACCESORIOS
Es una unidad o conjunto de secciones, con sus herrajes, que forman una estructura rígida empleada para soportar conductores y canalizaciones, la figura siguiente muestra una bandeja porta-cables de tipo escalera, con sus accesorios.

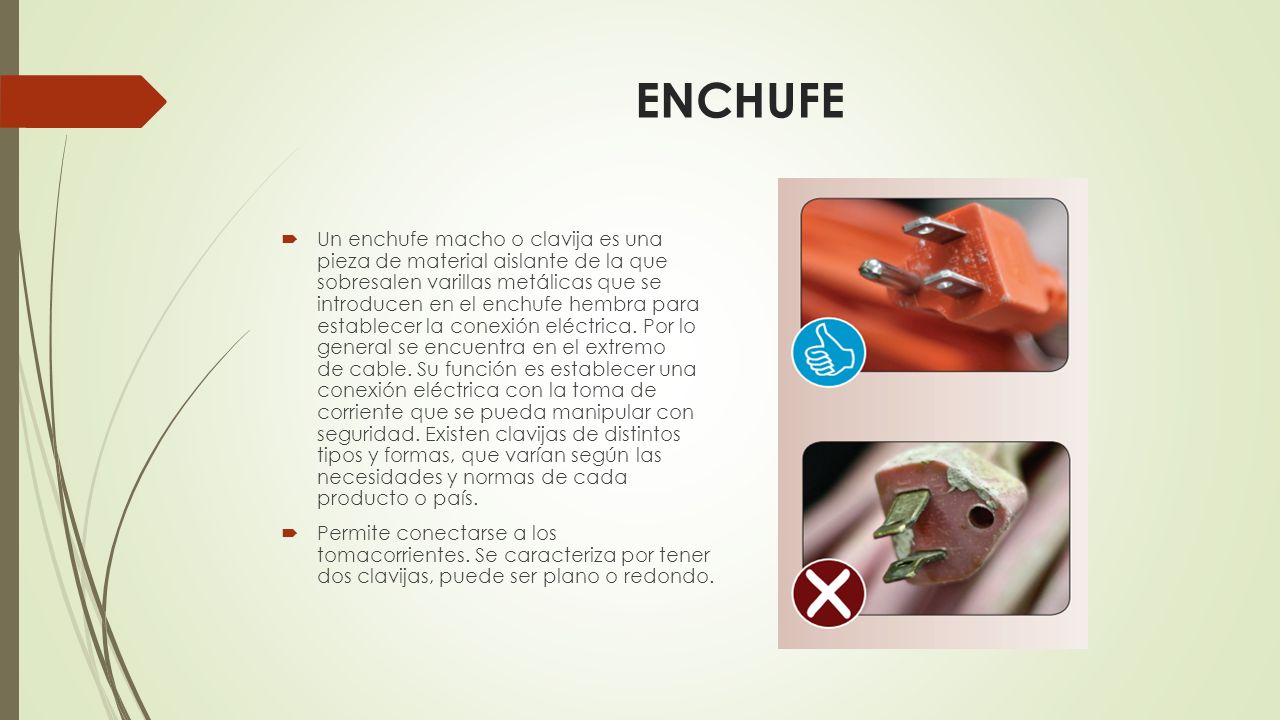

12 ENCHUFE Un enchufe macho o clavija es una pieza de material aislante de la que sobresalen varillas metálicas que se introducen en el enchufe hembra para establecer la conexión eléctrica. Por lo general se encuentra en el extremo de cable. Su función es establecer una conexión eléctrica con la toma de corriente que se pueda manipular con seguridad. Existen clavijas de distintos tipos y formas, que varían según las necesidades y normas de cada producto o país. Permite conectarse a los tomacorrientes. Se caracteriza por tener dos clavijas, puede ser plano o redondo.

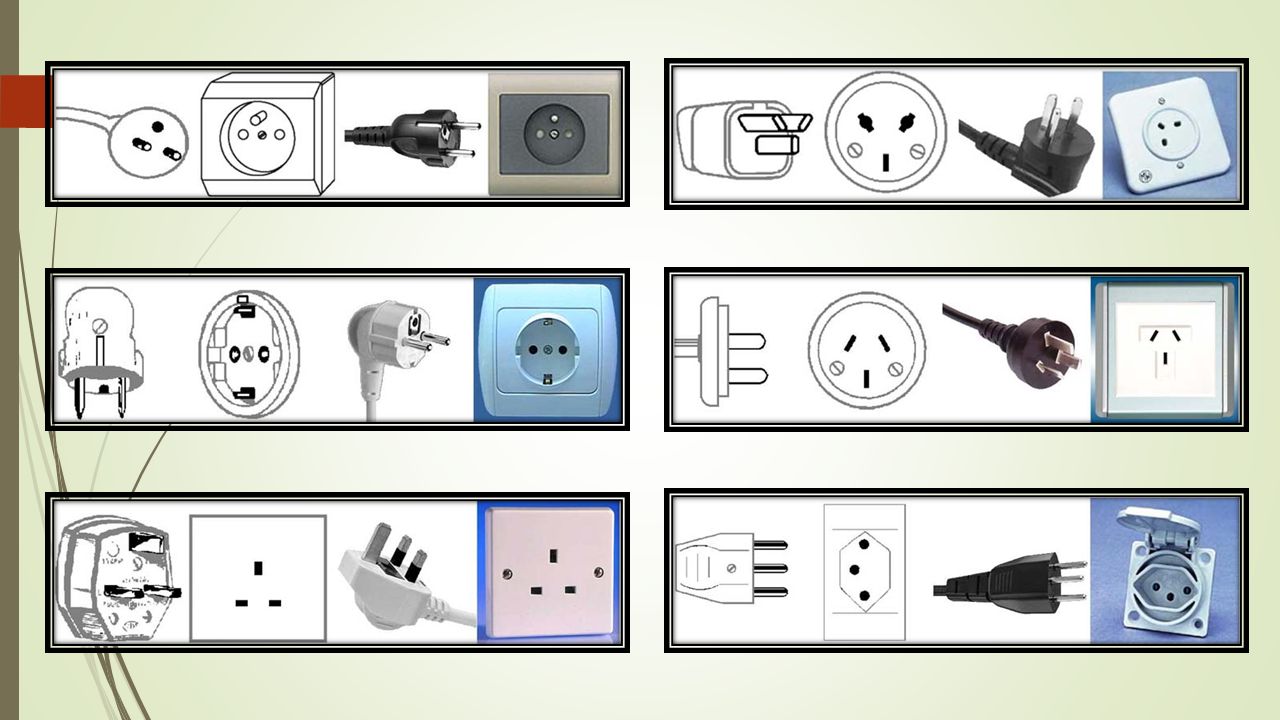

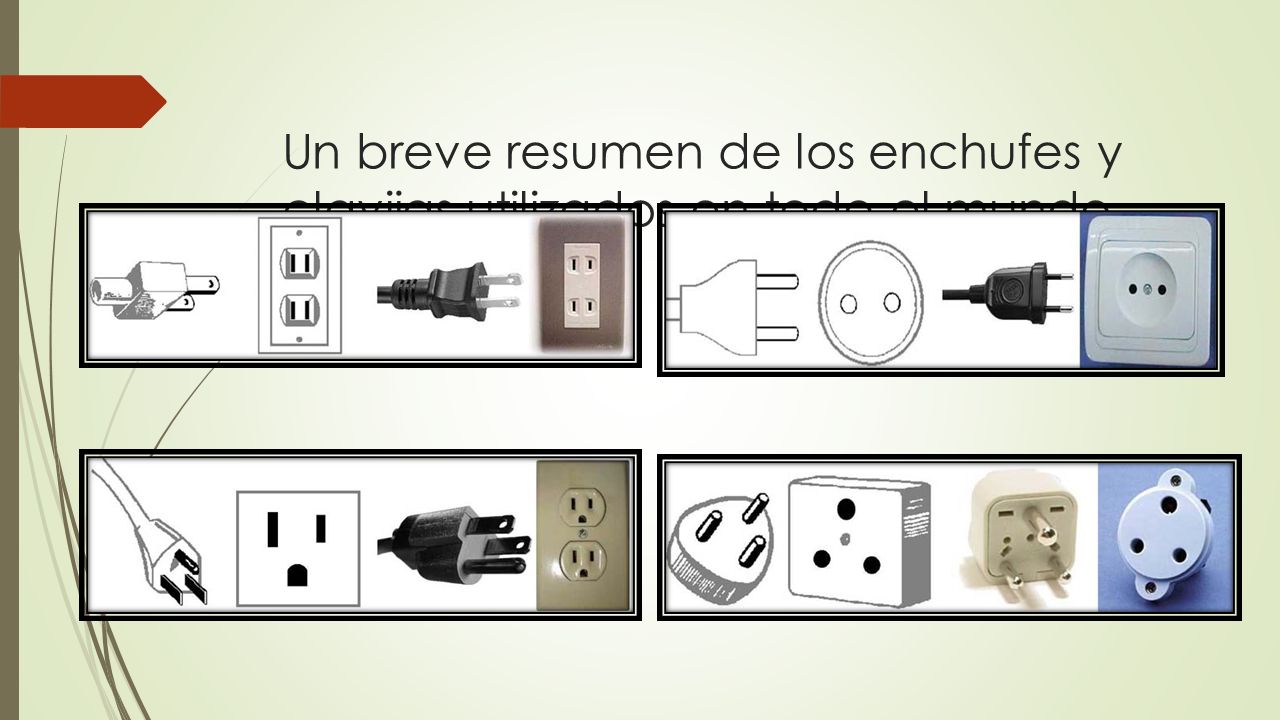

13 Un breve resumen de los enchufes y clavijas utilizados en todo el mundo

14

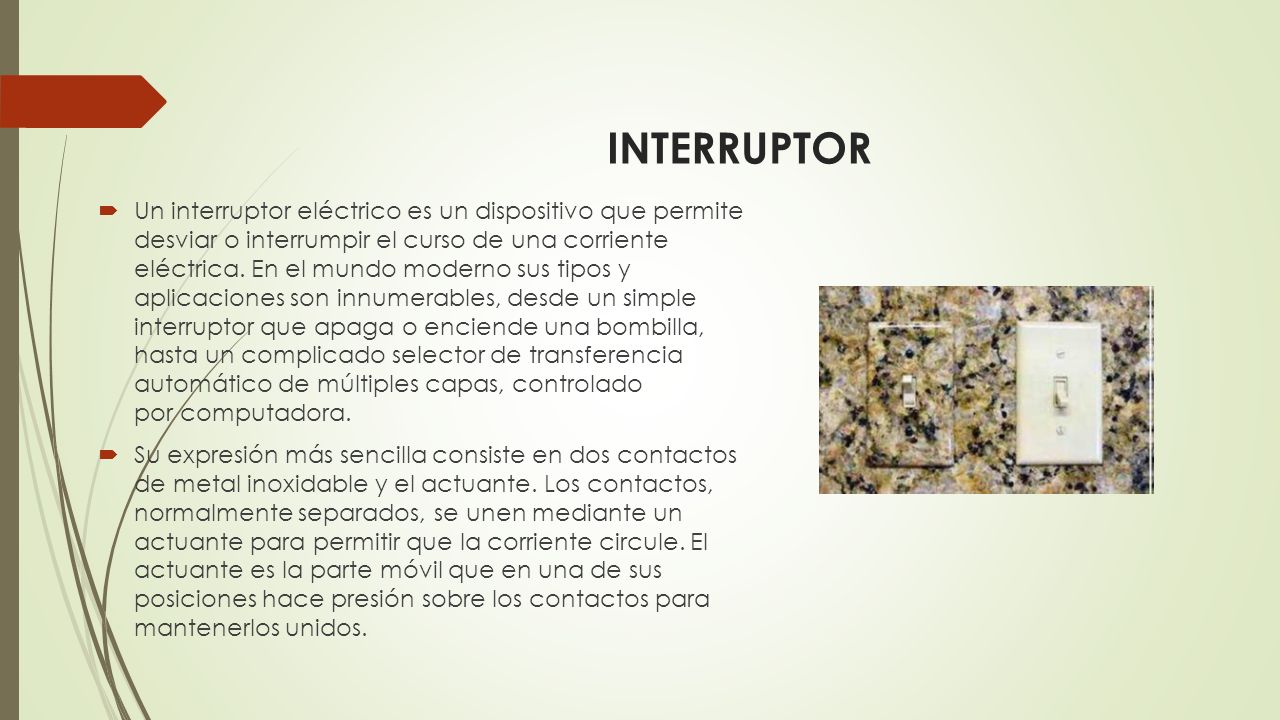

15 INTERRUPTOR Un interruptor eléctrico es un dispositivo que permite desviar o interrumpir el curso de una corriente eléctrica. En el mundo moderno sus tipos y aplicaciones son innumerables, desde un simple interruptor que apaga o enciende una bombilla, hasta un complicado selector de transferencia automático de múltiples capas, controlado por computadora. Su expresión más sencilla consiste en dos contactos de metal inoxidable y el actuante. Los contactos, normalmente separados, se unen mediante un actuante para permitir que la corriente circule. El actuante es la parte móvil que en una de sus posiciones hace presión sobre los contactos para mantenerlos unidos.

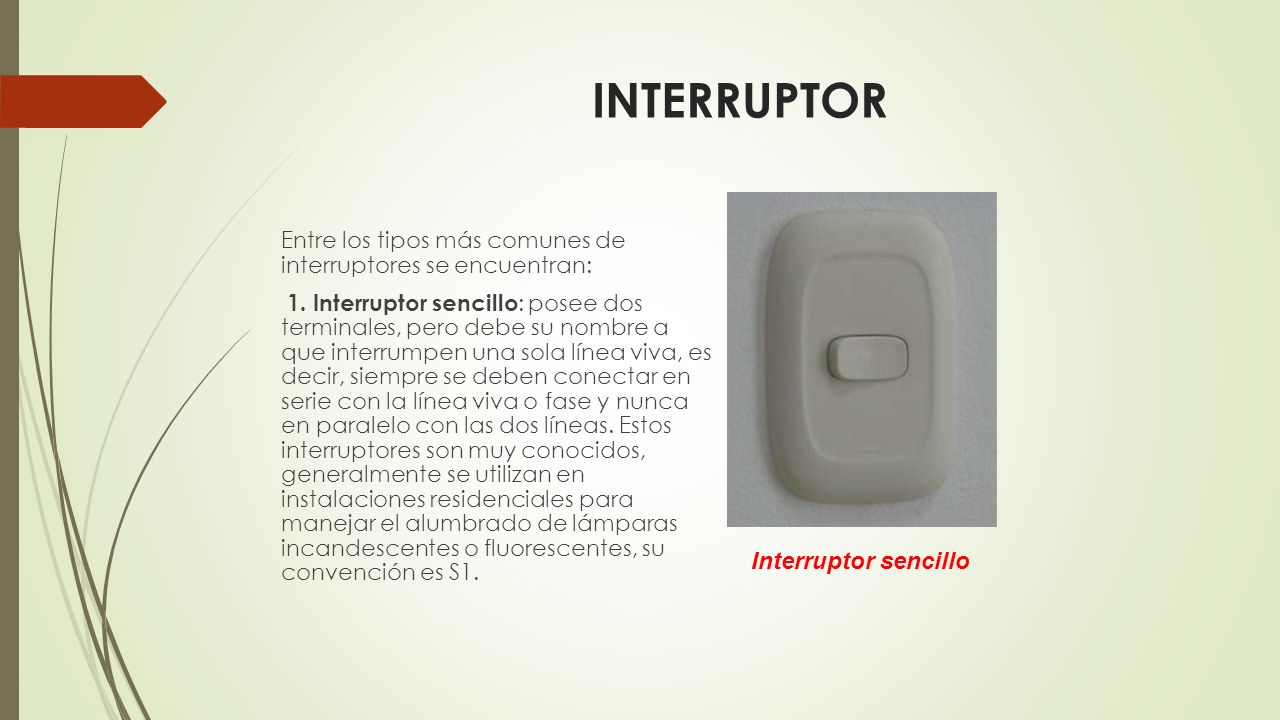

16 INTERRUPTOR Interruptor sencillo
Entre los tipos más comunes de interruptores se encuentran:  1. Interruptor sencillo: posee dos terminales, pero debe su nombre a que interrumpen una sola línea viva, es decir, siempre se deben conectar en serie con la línea viva o fase y nunca en paralelo con las dos líneas. Estos interruptores son muy conocidos, generalmente se utilizan en instalaciones residenciales para manejar el alumbrado de lámparas incandescentes o fluorescentes, su convención es S1. Interruptor sencillo

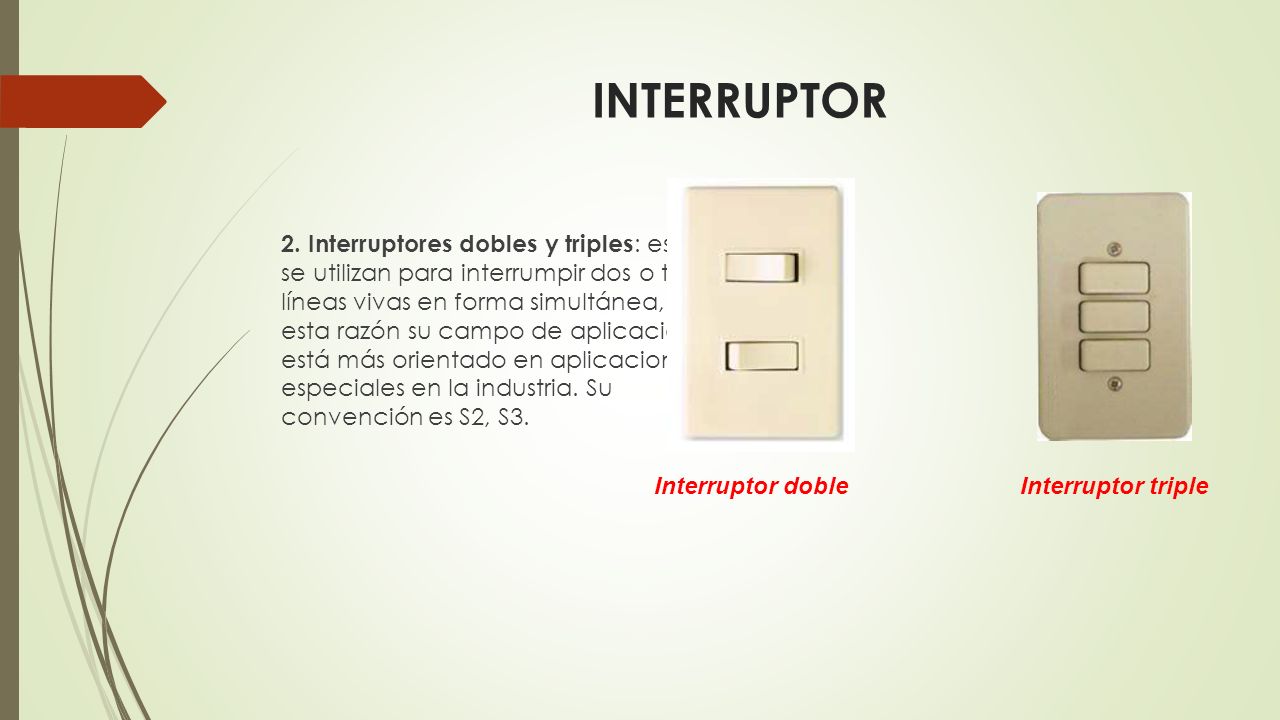

17 INTERRUPTOR 2. Interruptores dobles y triples: estos se utilizan para interrumpir dos o tres líneas vivas en forma simultánea, por esta razón su campo de aplicación está más orientado en aplicaciones especiales en la industria. Su convención es S2, S3. Interruptor doble Interruptor triple

18 INTERRUPTOR 3. Interruptores conmutables: estos interruptores se utilizan principalmente cuando se quiere controlar una lámpara o grupo de lámparas desde dos puntos diferentes. Es muy utilizado en comedores, escaleras, sótanos, etc. Su convención es SC. Diagrama de conexiones de un interruptor conmutable

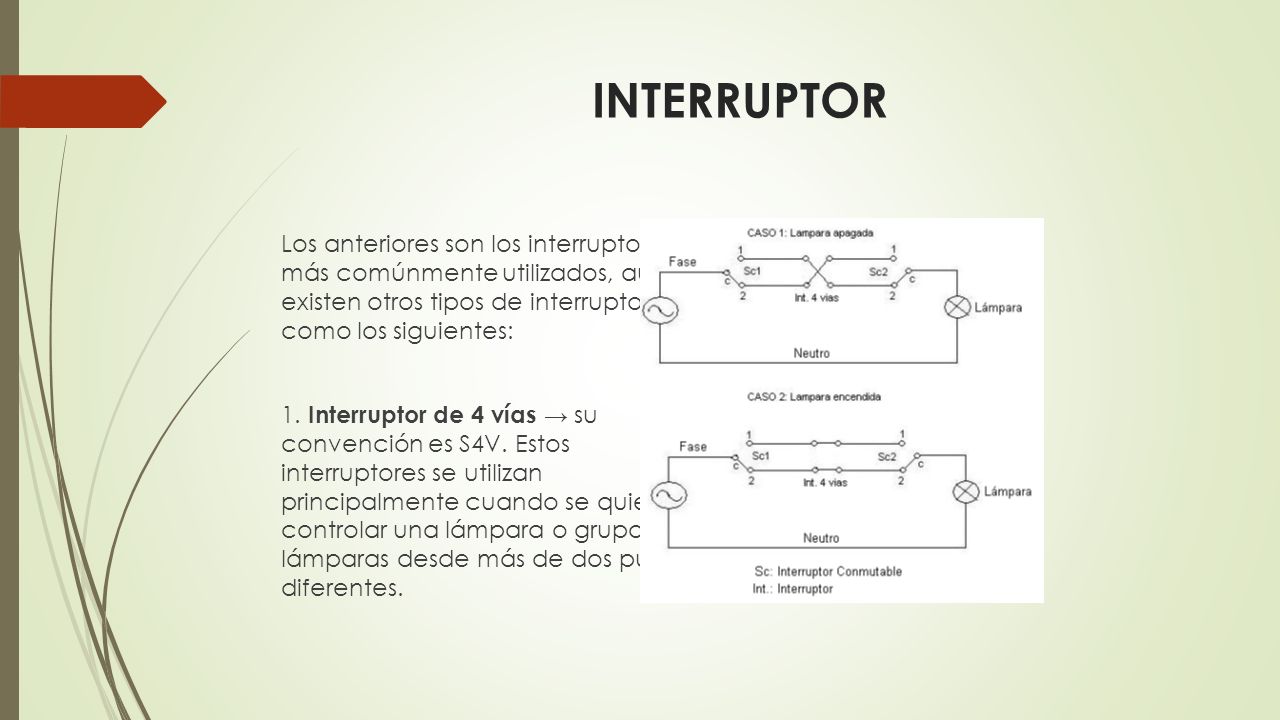

19 INTERRUPTOR Los anteriores son los interruptores más comúnmente utilizados, aunque existen otros tipos de interruptores como los siguientes: 1. Interruptor de 4 vías → su convención es S4V. Estos interruptores se utilizan principalmente cuando se quiere controlar una lámpara o grupo de lámparas desde más de dos puntos diferentes.

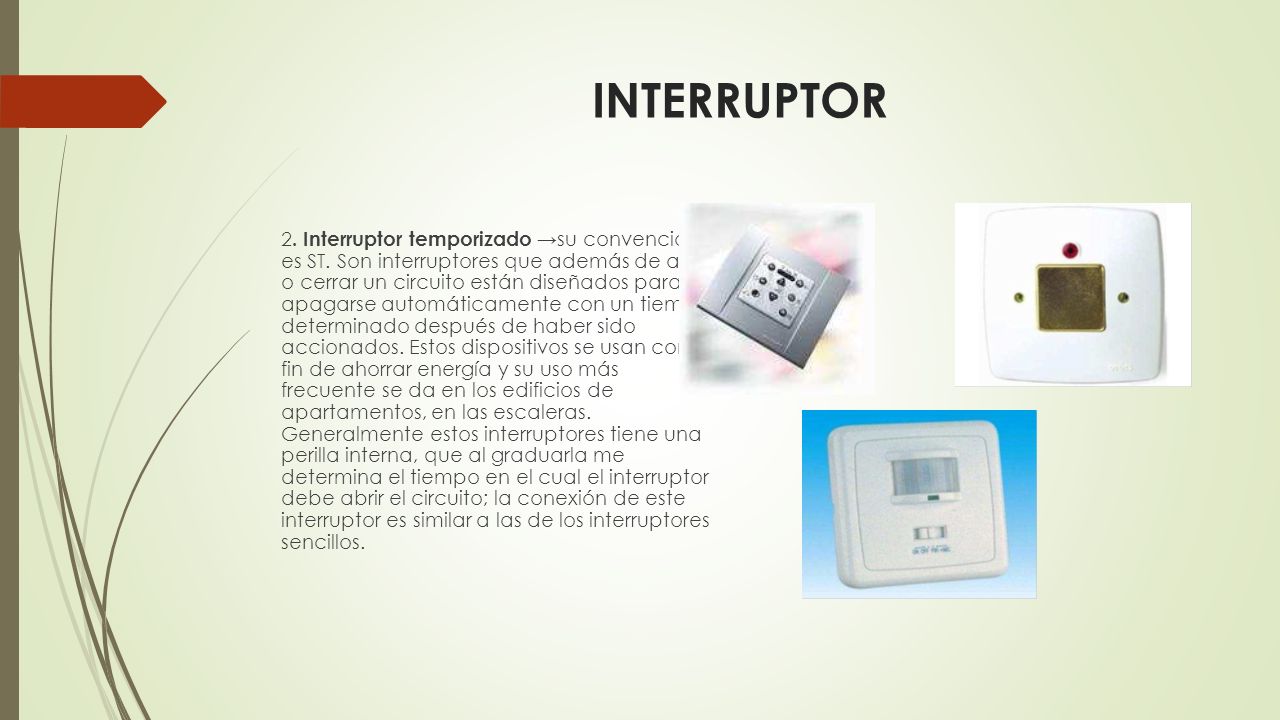

20 INTERRUPTOR 2. Interruptor temporizado →su convención es ST. Son interruptores que además de abrir o cerrar un circuito están diseñados para apagarse automáticamente con un tiempo determinado después de haber sido accionados. Estos dispositivos se usan con el fin de ahorrar energía y su uso más frecuente se da en los edificios de apartamentos, en las escaleras. Generalmente estos interruptores tiene una perilla interna, que al graduarla me determina el tiempo en el cual el interruptor debe abrir el circuito; la conexión de este interruptor es similar a las de los interruptores sencillos.

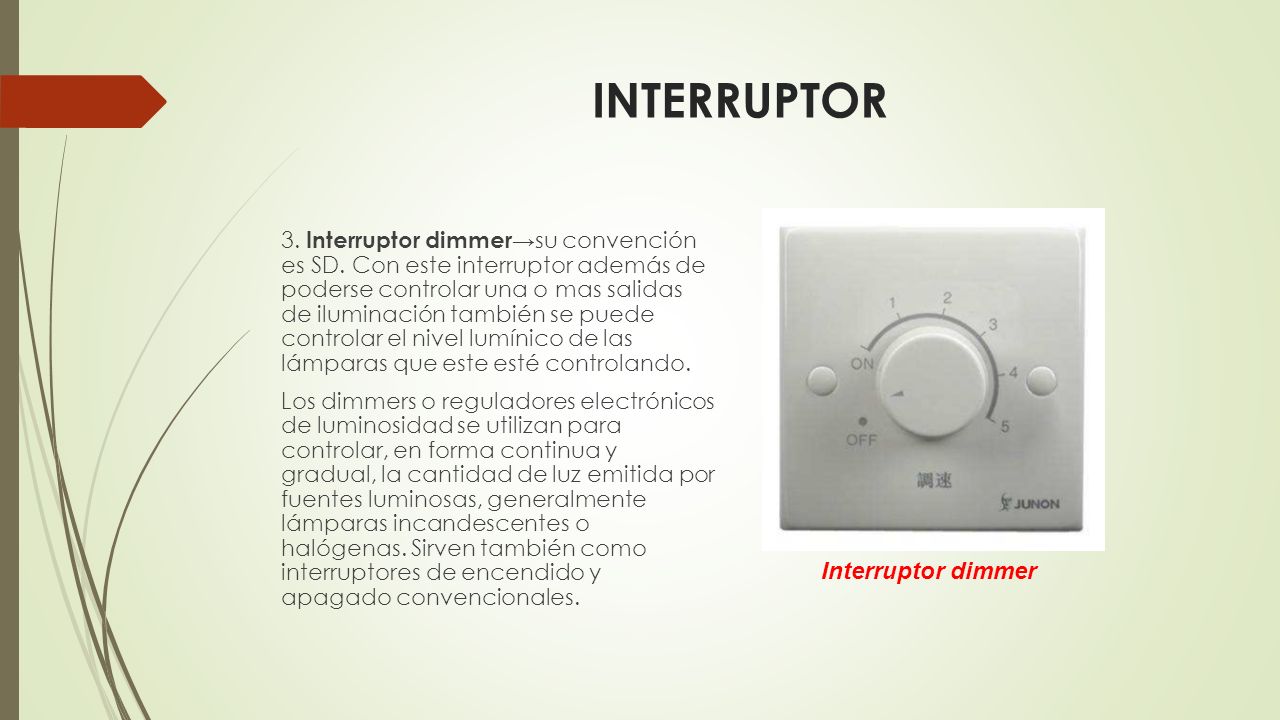

21 INTERRUPTOR Interruptor dimmer
3. Interruptor dimmer→su convención es SD. Con este interruptor además de poderse controlar una o mas salidas de iluminación también se puede controlar el nivel lumínico de las lámparas que este esté controlando. Los dimmers o reguladores electrónicos de luminosidad se utilizan para controlar, en forma continua y gradual, la cantidad de luz emitida por fuentes luminosas, generalmente lámparas incandescentes o halógenas. Sirven también como interruptores de encendido y apagado convencionales. Interruptor dimmer

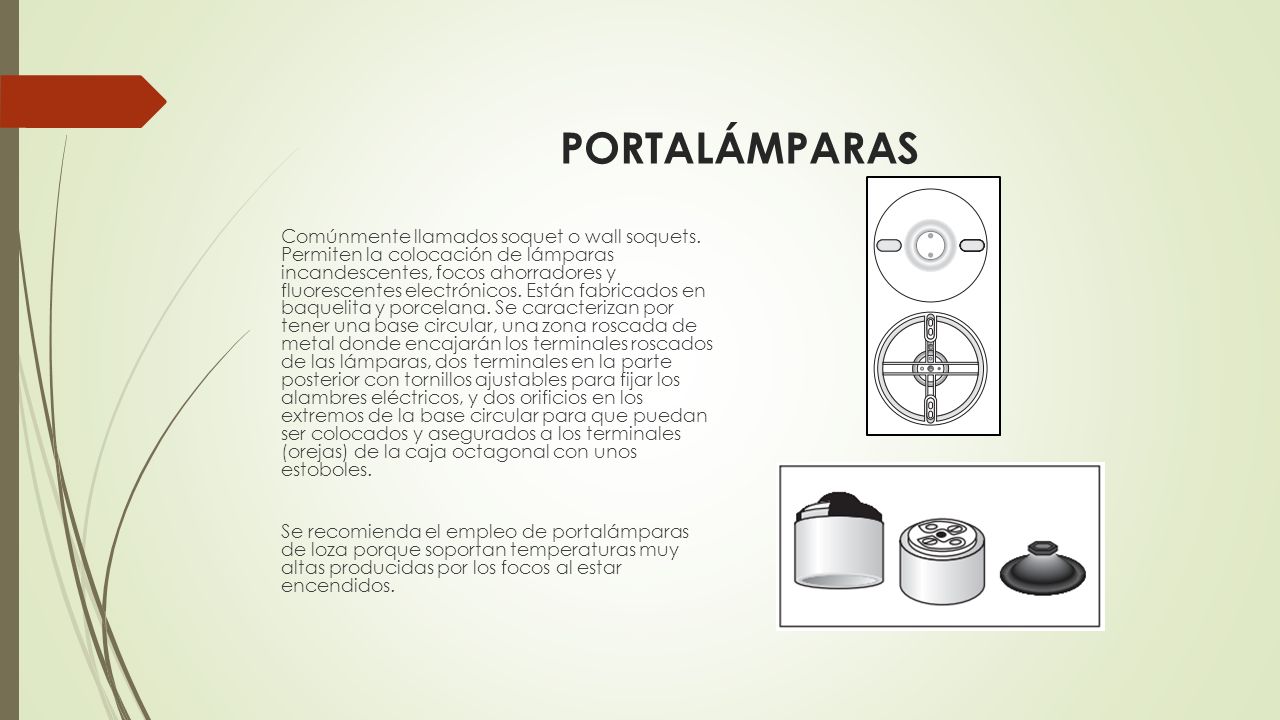

22 PORTALÁMPARAS Comúnmente llamados soquet o wall soquets. Permiten la colocación de lámparas incandescentes, focos ahorradores y fluorescentes electrónicos. Están fabricados en baquelita y porcelana. Se caracterizan por tener una base circular, una zona roscada de metal donde encajarán los terminales roscados de las lámparas, dos terminales en la parte posterior con tornillos ajustables para fijar los alambres eléctricos, y dos orificios en los extremos de la base circular para que puedan ser colocados y asegurados a los terminales (orejas) de la caja octagonal con unos estoboles. Se recomienda el empleo de portalámparas de loza porque soportan temperaturas muy altas producidas por los focos al estar encendidos.

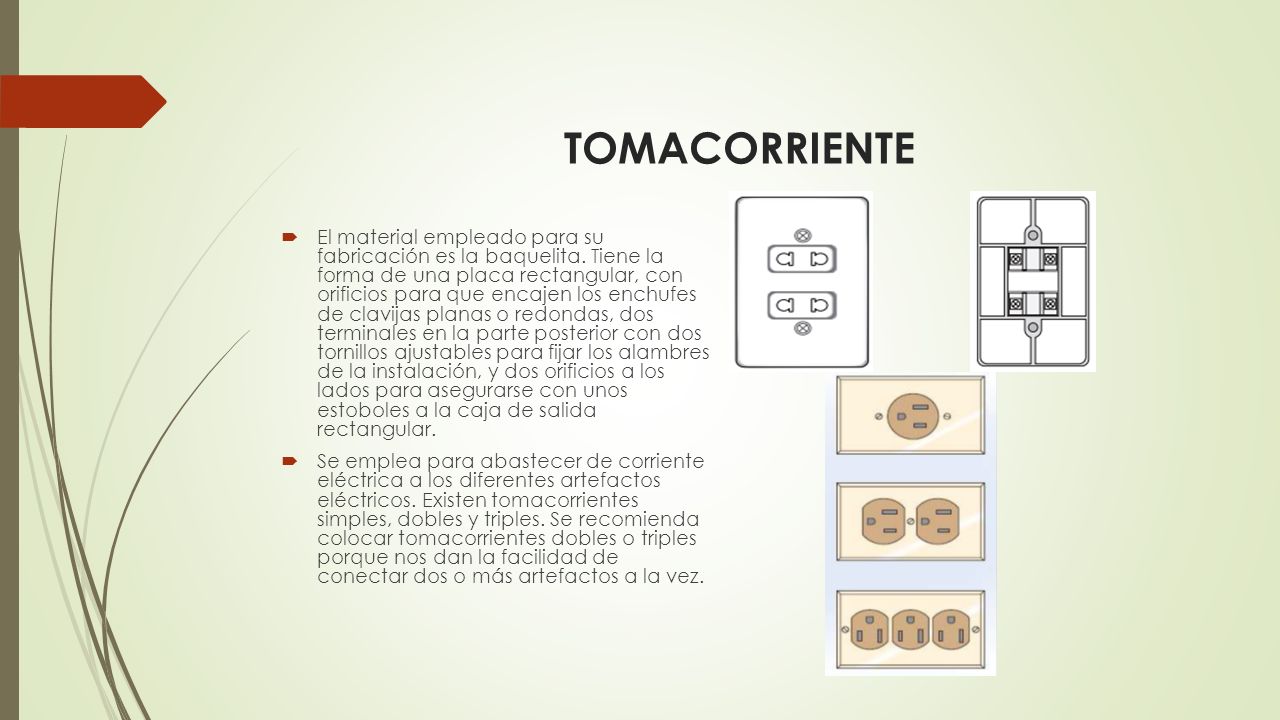

23 TOMACORRIENTE El material empleado para su fabricación es la baquelita. Tiene la forma de una placa rectangular, con orificios para que encajen los enchufes de clavijas planas o redondas, dos terminales en la parte posterior con dos tornillos ajustables para fijar los alambres de la instalación, y dos orificios a los lados para asegurarse con unos estoboles a la caja de salida rectangular. Se emplea para abastecer de corriente eléctrica a los diferentes artefactos eléctricos. Existen tomacorrientes simples, dobles y triples. Se recomienda colocar tomacorrientes dobles o triples porque nos dan la facilidad de conectar dos o más artefactos a la vez.

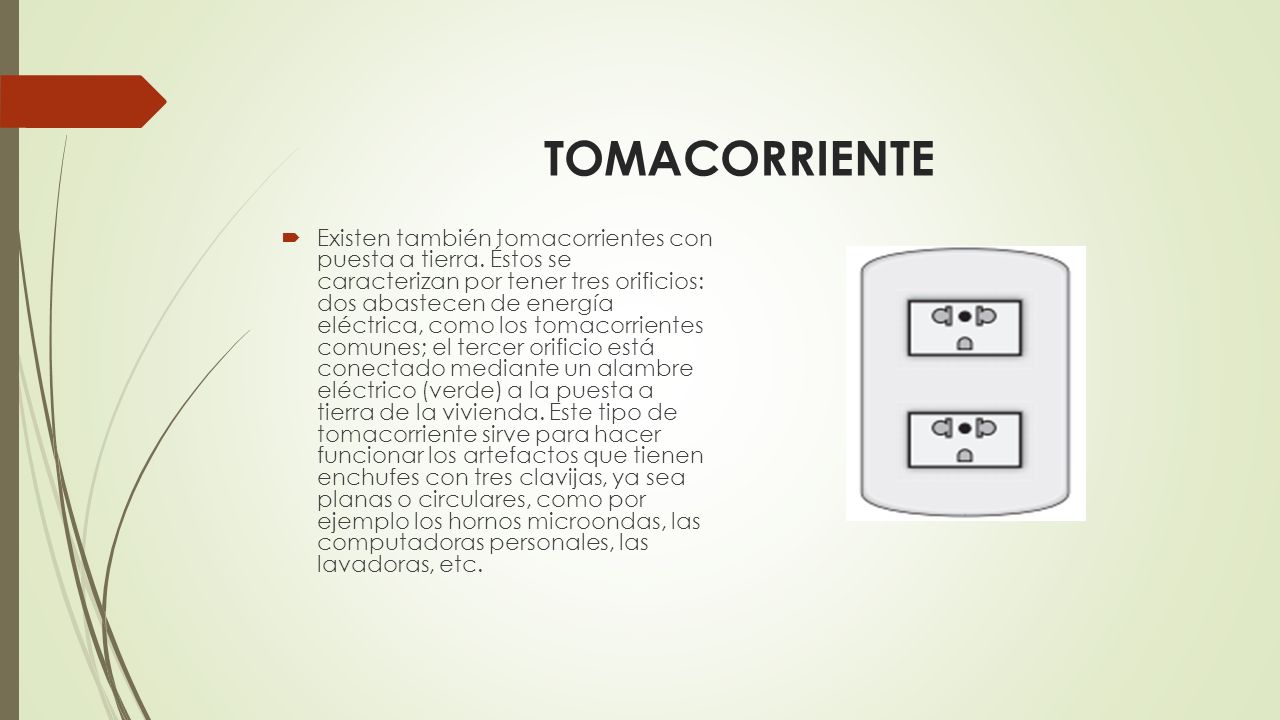

24 TOMACORRIENTE Existen también tomacorrientes con puesta a tierra. Éstos se caracterizan por tener tres orificios: dos abastecen de energía eléctrica, como los tomacorrientes comunes; el tercer orificio está conectado mediante un alambre eléctrico (verde) a la puesta a tierra de la vivienda. Este tipo de tomacorriente sirve para hacer funcionar los artefactos que tienen enchufes con tres clavijas, ya sea planas o circulares, como por ejemplo los hornos microondas, las computadoras personales, las lavadoras, etc.

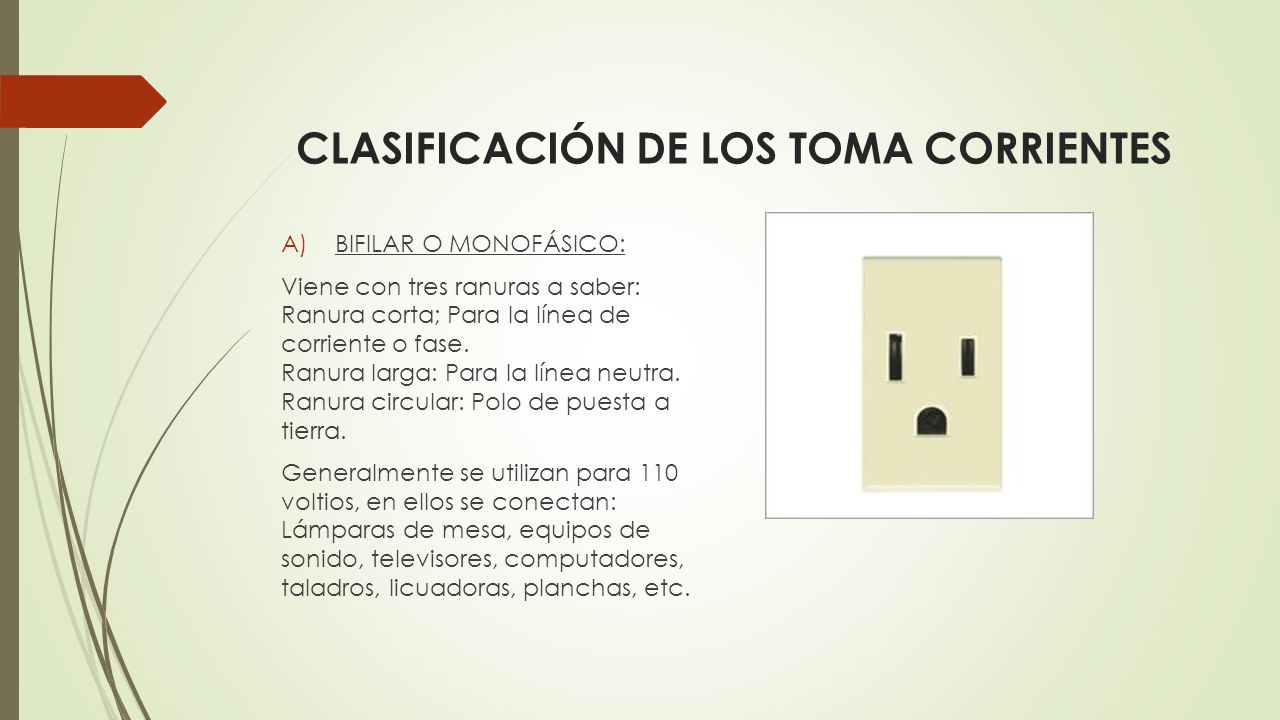

25 CLASIFICACIÓN DE LOS TOMA CORRIENTES
BIFILAR O MONOFÁSICO: Viene con tres ranuras a saber: Ranura corta; Para la línea de corriente o fase. Ranura larga: Para la línea neutra. Ranura circular: Polo de puesta a tierra. Generalmente se utilizan para 110 voltios, en ellos se conectan: Lámparas de mesa, equipos de sonido, televisores, computadores, taladros, licuadoras, planchas, etc.

26 CLASIFICACIÓN DE LOS TOMA CORRIENTES

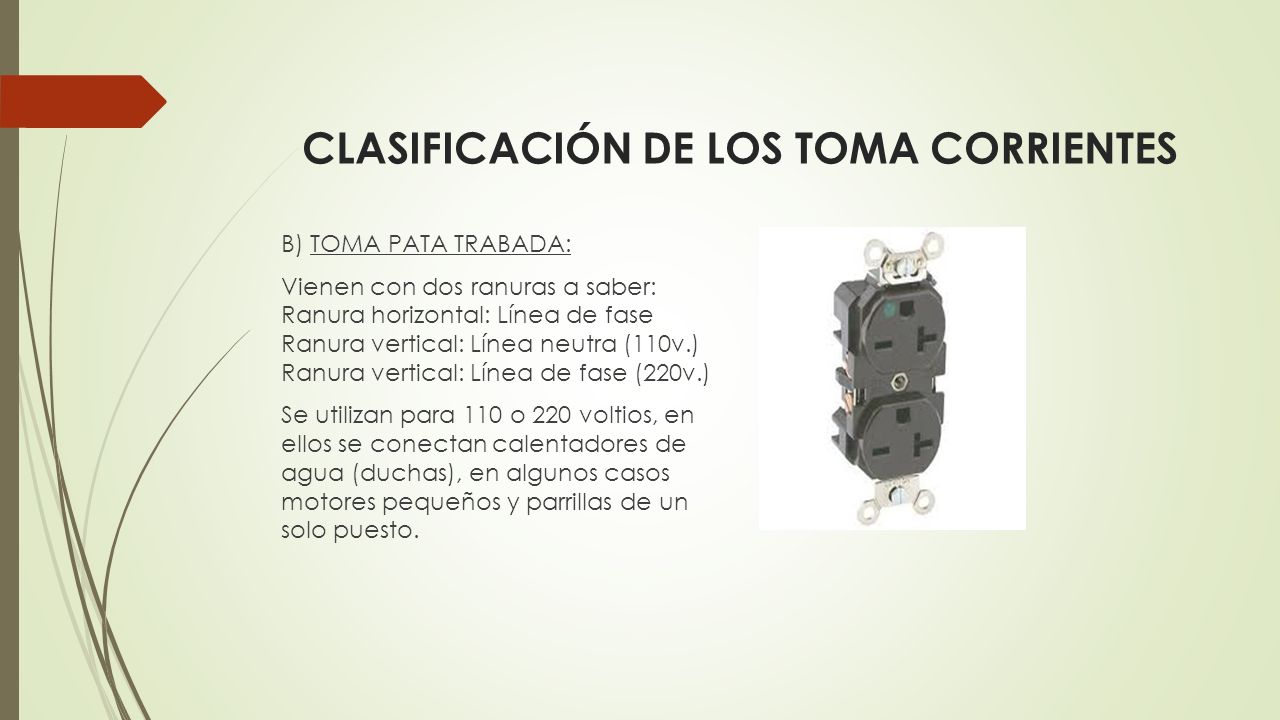

B) TOMA PATA TRABADA: Vienen con dos ranuras a saber: Ranura horizontal: Línea de fase Ranura vertical: Línea neutra (110v.) Ranura vertical: Línea de fase (220v.) Se utilizan para 110 o 220 voltios, en ellos se conectan calentadores de agua (duchas), en algunos casos motores pequeños y parrillas de un solo puesto.

27 CLASIFICACIÓN DE LOS TOMA CORRIENTES
C) TOMA TRIFILAR 20 AMPERIOS: Vienen con tres ranuras a saber: Ranuras oblicuas: Líneas de fase. Ranura vertical: Línea neutra  Se utilizan para 110 o 220 voltios, en ellos se conectan fogones de un puesto y motores pequeños.

28 CLASIFICACIÓN DE LOS TOMA CORRIENTES

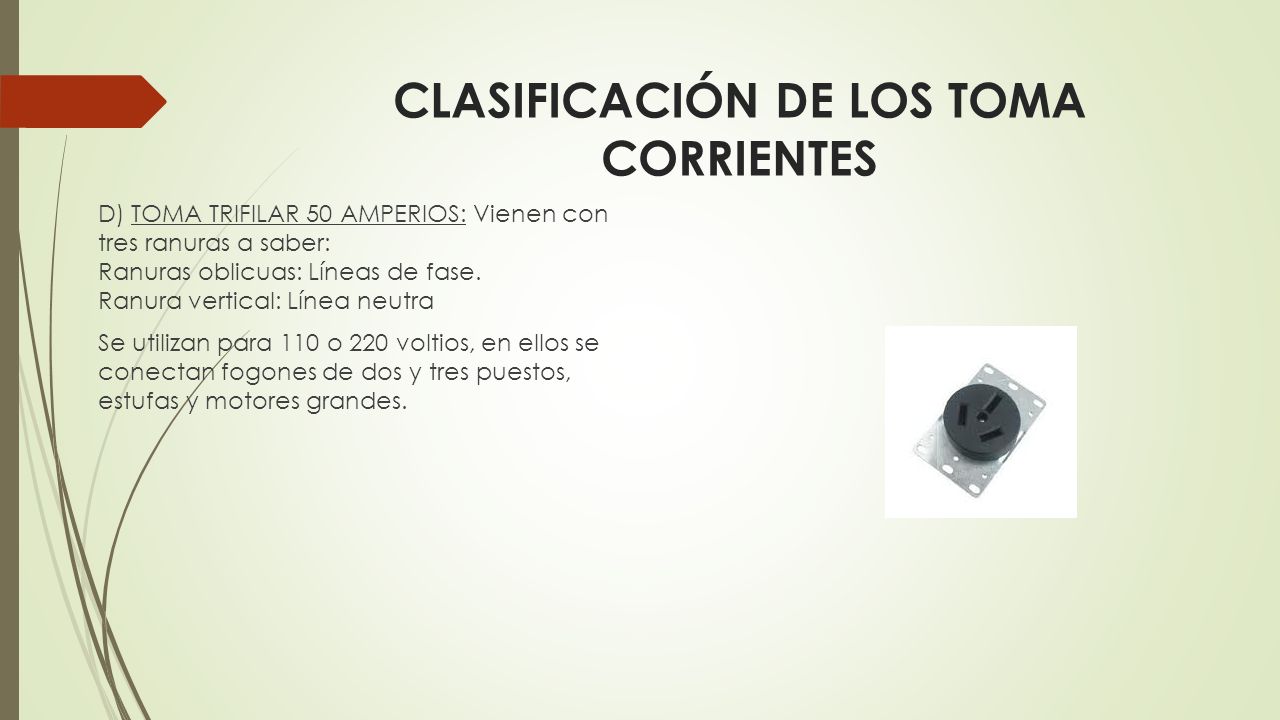

D) TOMA TRIFILAR 50 AMPERIOS: Vienen con tres ranuras a saber: Ranuras oblicuas: Líneas de fase. Ranura vertical: Línea neutra  Se utilizan para 110 o 220 voltios, en ellos se conectan fogones de dos y tres puestos, estufas y motores grandes.

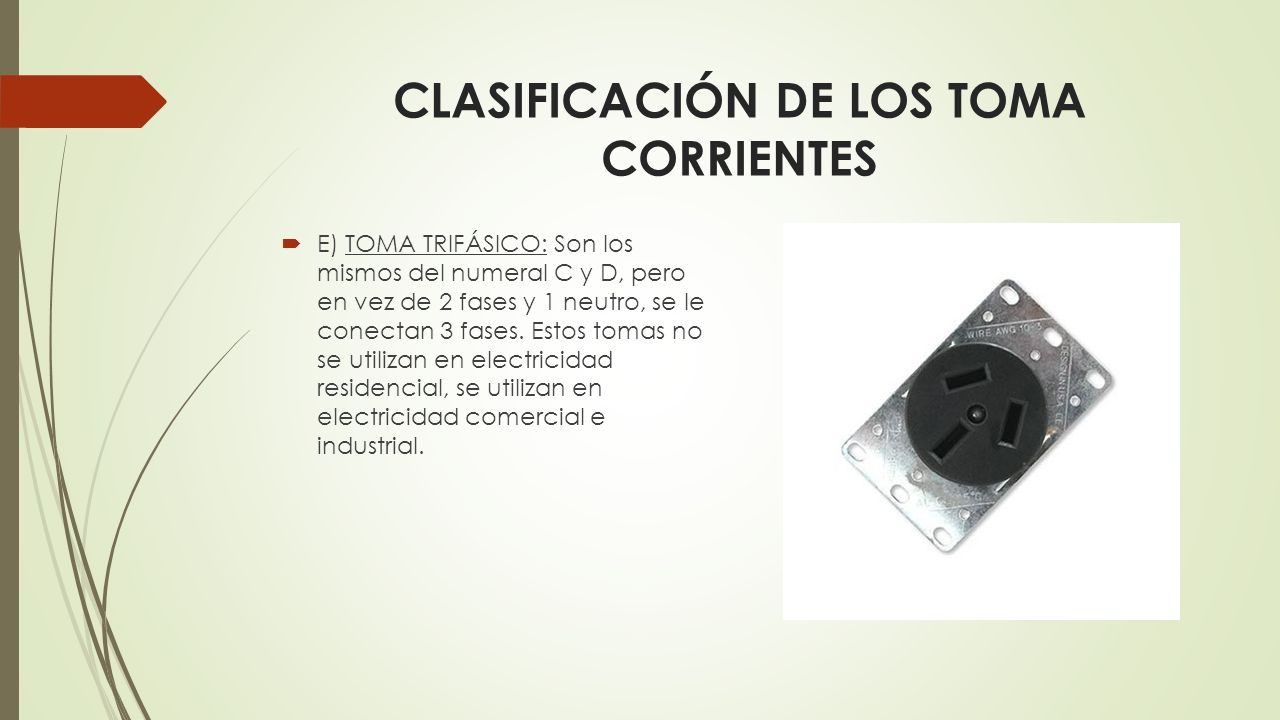

29 CLASIFICACIÓN DE LOS TOMA CORRIENTES
E) TOMA TRIFÁSICO: Son los mismos del numeral C y D, pero en vez de 2 fases y 1 neutro, se le conectan 3 fases. Estos tomas no se utilizan en electricidad residencial, se utilizan en electricidad comercial e industrial.

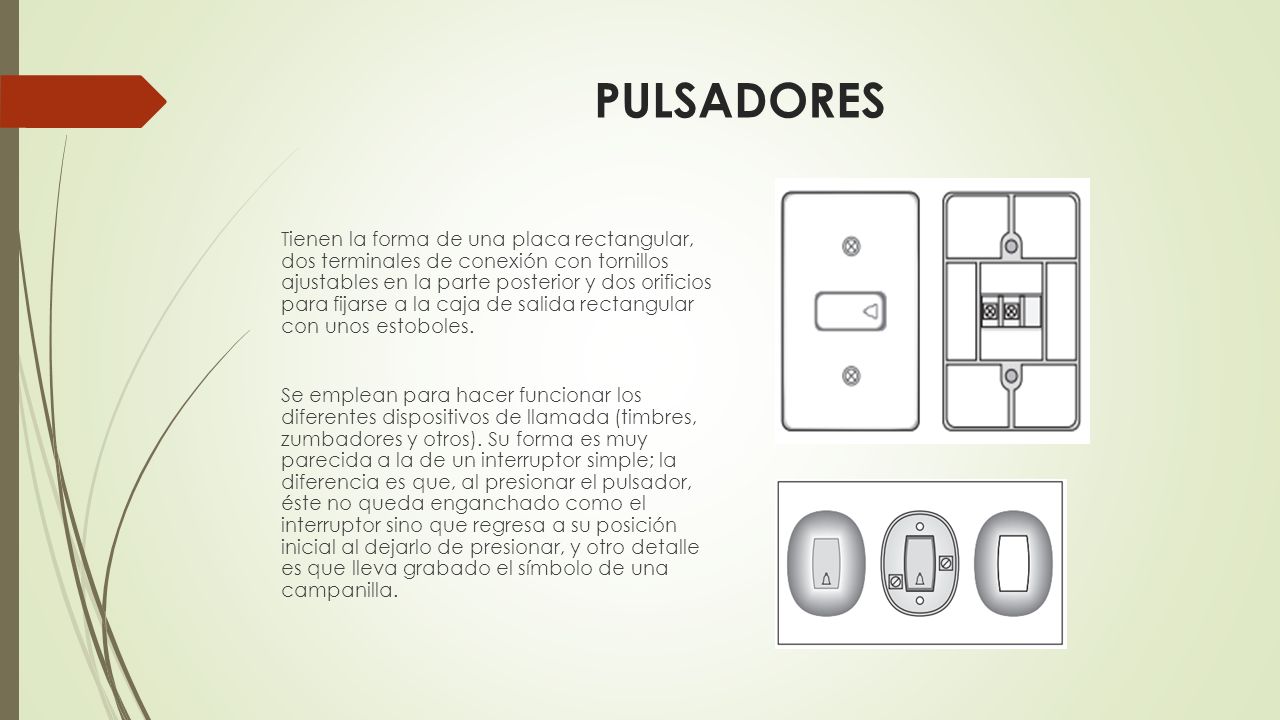

30 PULSADORES Tienen la forma de una placa rectangular, dos terminales de conexión con tornillos ajustables en la parte posterior y dos orificios para fijarse a la caja de salida rectangular con unos estoboles. Se emplean para hacer funcionar los diferentes dispositivos de llamada (timbres, zumbadores y otros). Su forma es muy parecida a la de un interruptor simple; la diferencia es que, al presionar el pulsador, éste no queda enganchado como el interruptor sino que regresa a su posición inicial al dejarlo de presionar, y otro detalle es que lleva grabado el símbolo de una campanilla.

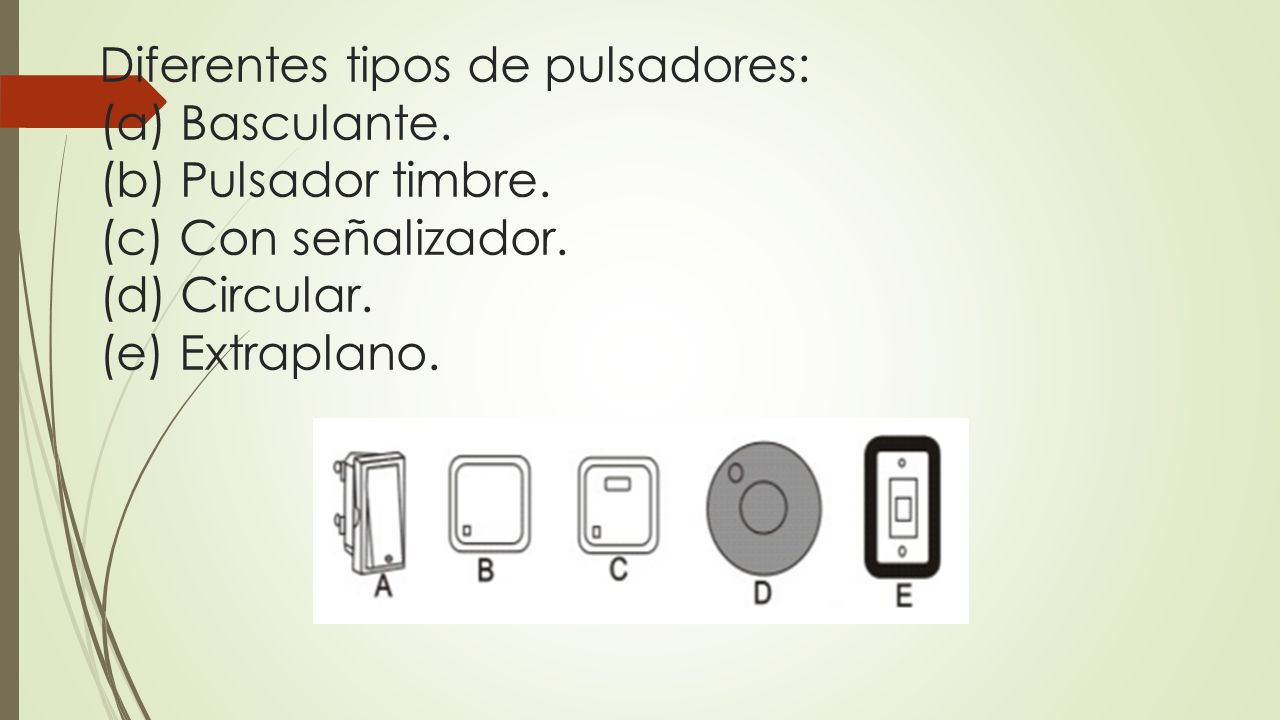

31 Diferentes tipos de pulsadores: (a) Basculante. (b) Pulsador timbre
Diferentes tipos de pulsadores: (a) Basculante. (b) Pulsador timbre. (c) Con señalizador. (d) Circular. (e) Extraplano.

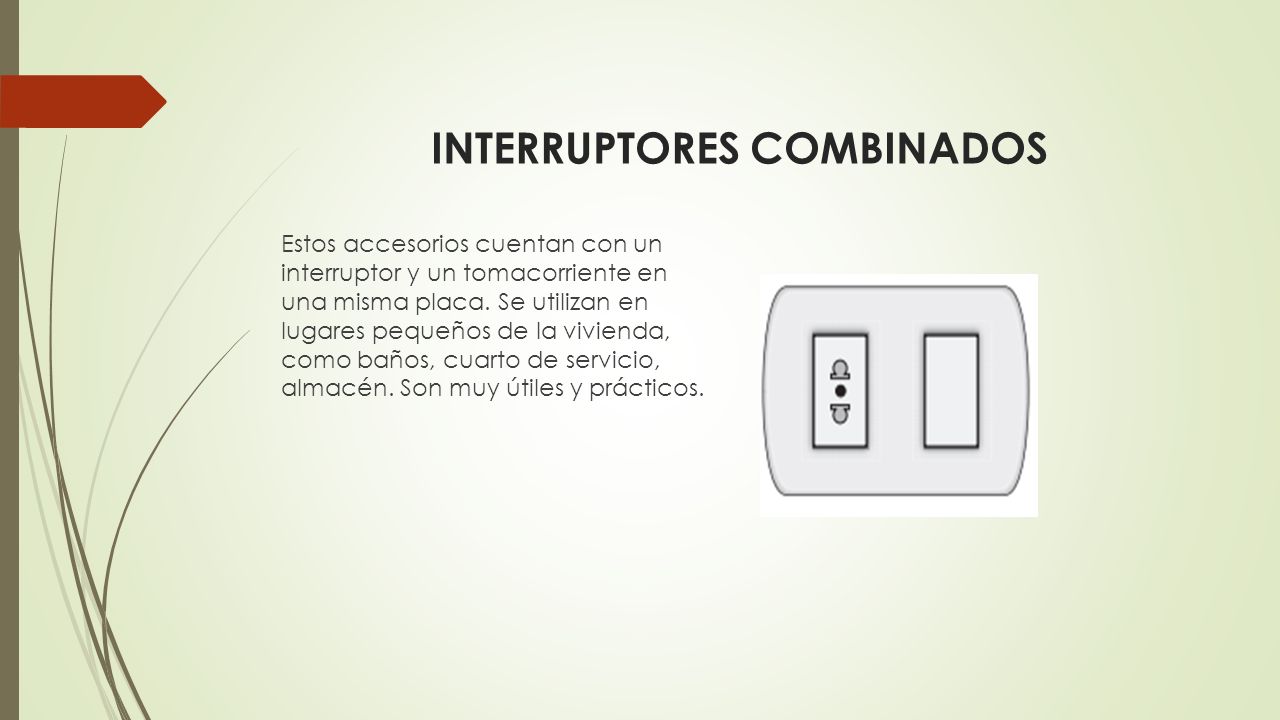

32 INTERRUPTORES COMBINADOS
Estos accesorios cuentan con un interruptor y un tomacorriente en una misma placa. Se utilizan en lugares pequeños de la vivienda, como baños, cuarto de servicio, almacén. Son muy útiles y prácticos.

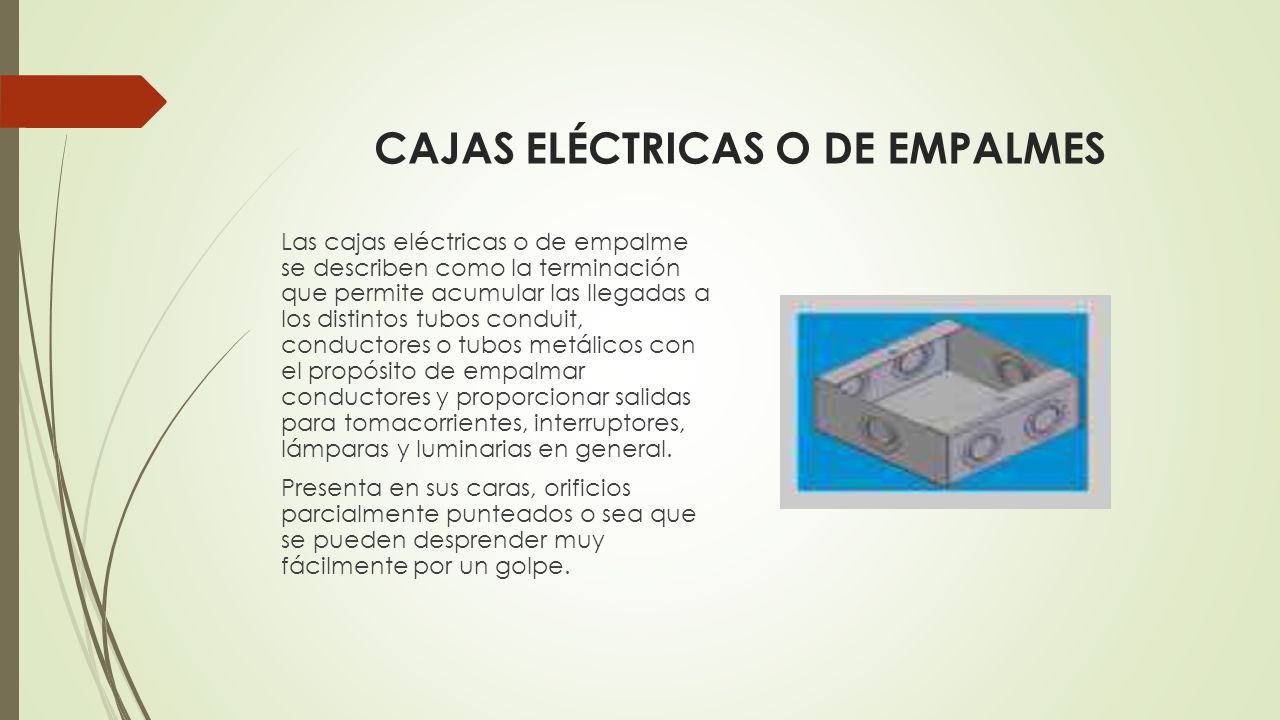

33 CAJAS ELÉCTRICAS O DE EMPALMES
Las cajas eléctricas o de empalme se describen como la terminación que permite acumular las llegadas a los distintos tubos conduit, conductores o tubos metálicos con el propósito de empalmar conductores y proporcionar salidas para tomacorrientes, interruptores, lámparas y luminarias en general. Presenta en sus caras, orificios parcialmente punteados o sea que se pueden desprender muy fácilmente por un golpe.

34 CAJAS ELÉCTRICAS O DE EMPALMES

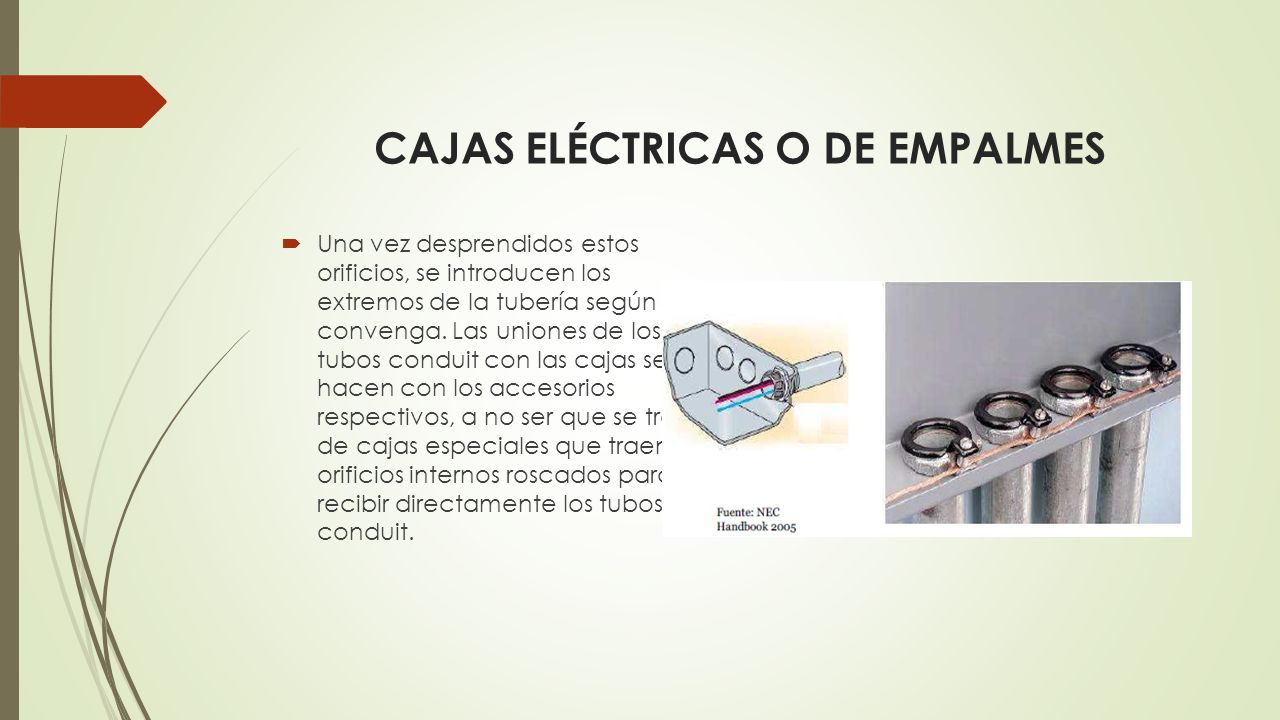

Una vez desprendidos estos orificios, se introducen los extremos de la tubería según convenga. Las uniones de los tubos conduit con las cajas se hacen con los accesorios respectivos, a no ser que se trate de cajas especiales que traen orificios internos roscados para recibir directamente los tubos conduit.

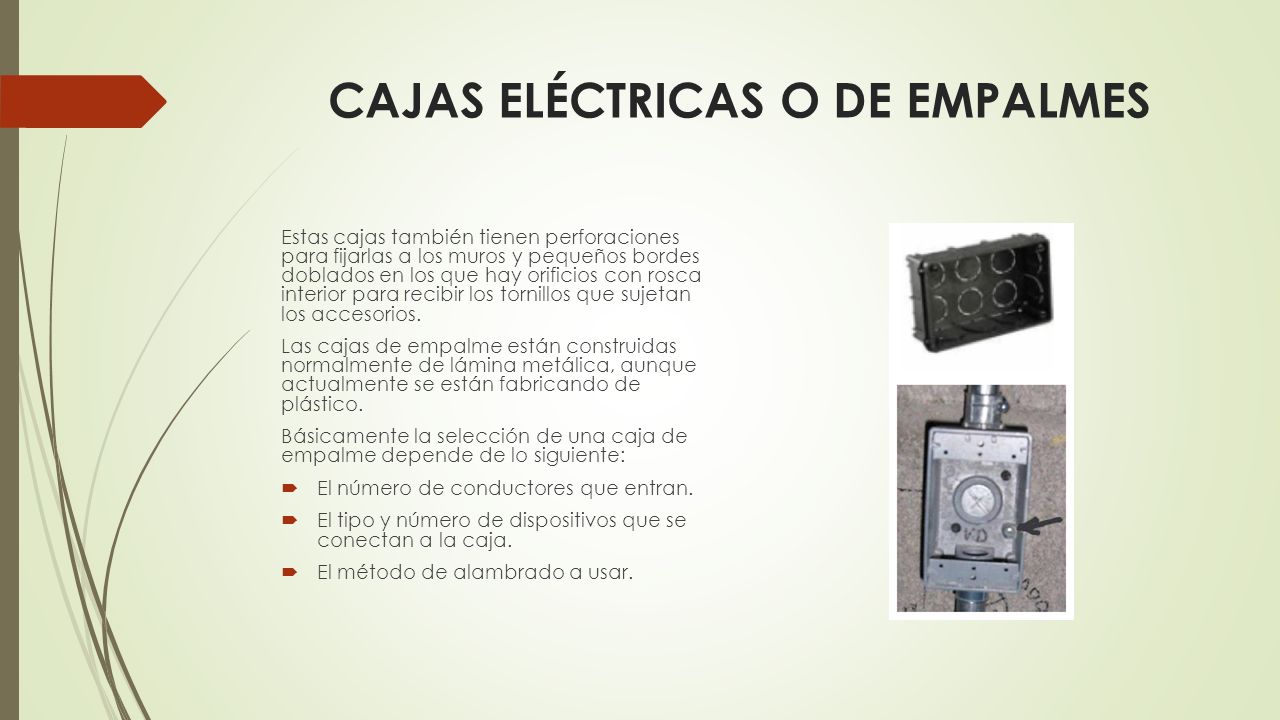

35 CAJAS ELÉCTRICAS O DE EMPALMES
Estas cajas también tienen perforaciones para fijarlas a los muros y pequeños bordes doblados en los que hay orificios con rosca interior para recibir los tornillos que sujetan los accesorios. Las cajas de empalme están construidas normalmente de lámina metálica, aunque actualmente se están fabricando de plástico. Básicamente la selección de una caja de empalme depende de lo siguiente: El número de conductores que entran. El tipo y número de dispositivos que se conectan a la caja. El método de alambrado a usar.

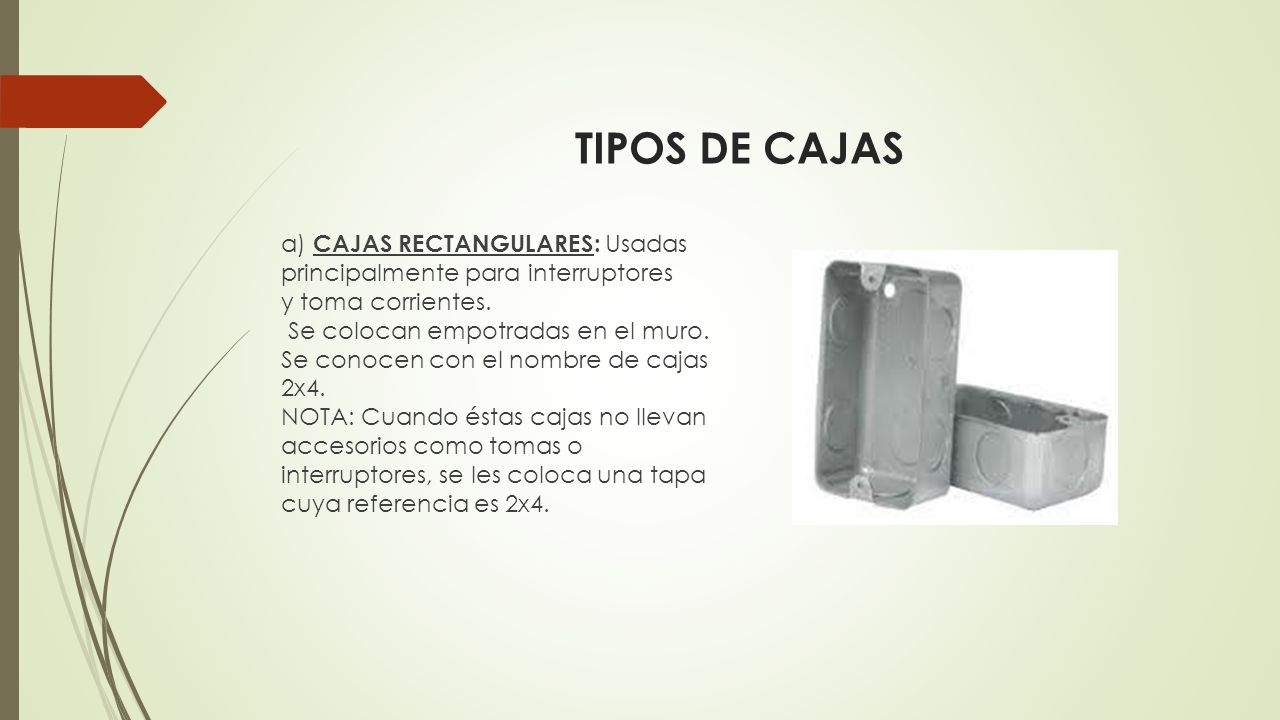

36 TIPOS DE CAJAS a) CAJAS RECTANGULARES: Usadas principalmente para interruptores y toma corrientes.  Se colocan empotradas en el muro. Se conocen con el nombre de cajas 2x4.  NOTA: Cuando éstas cajas no llevan accesorios como tomas o interruptores, se les coloca una tapa cuya referencia es 2x4.

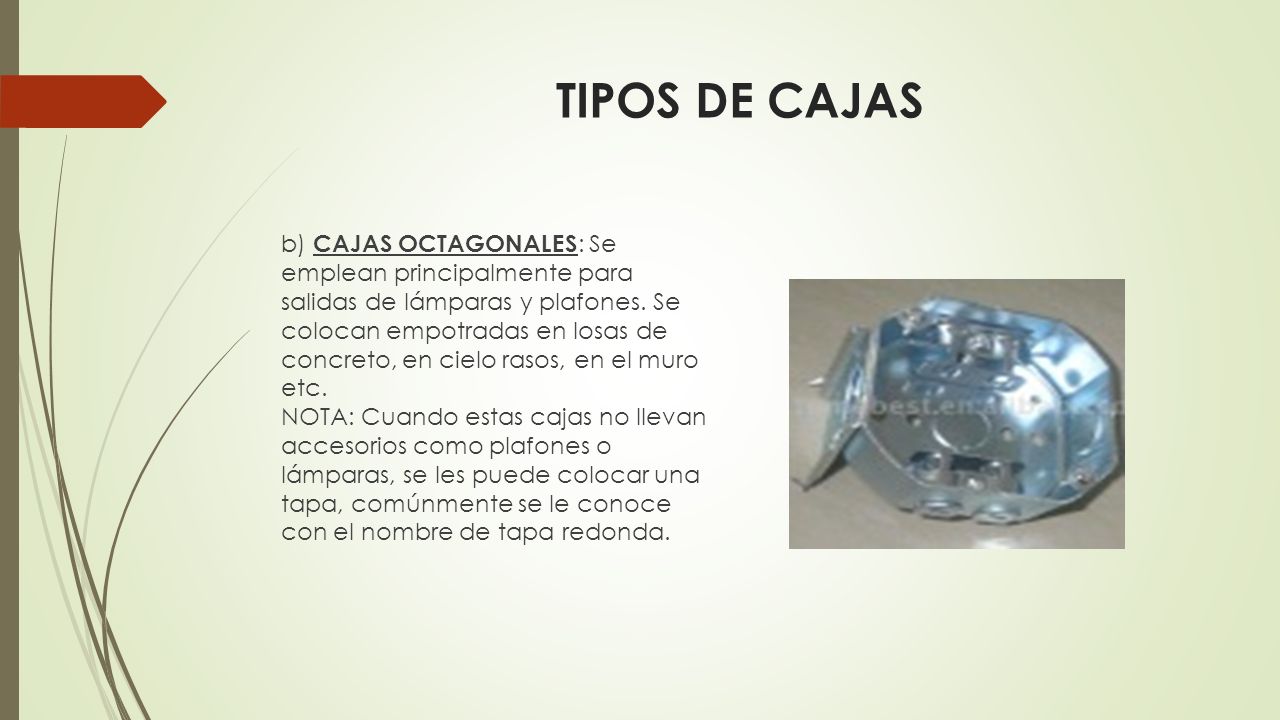

37 TIPOS DE CAJAS b) CAJAS OCTAGONALES: Se emplean principalmente para salidas de lámparas y plafones. Se colocan empotradas en losas de concreto, en cielo rasos, en el muro etc.  NOTA: Cuando estas cajas no llevan accesorios como plafones o lámparas, se les puede colocar una tapa, comúnmente se le conoce con el nombre de tapa redonda.

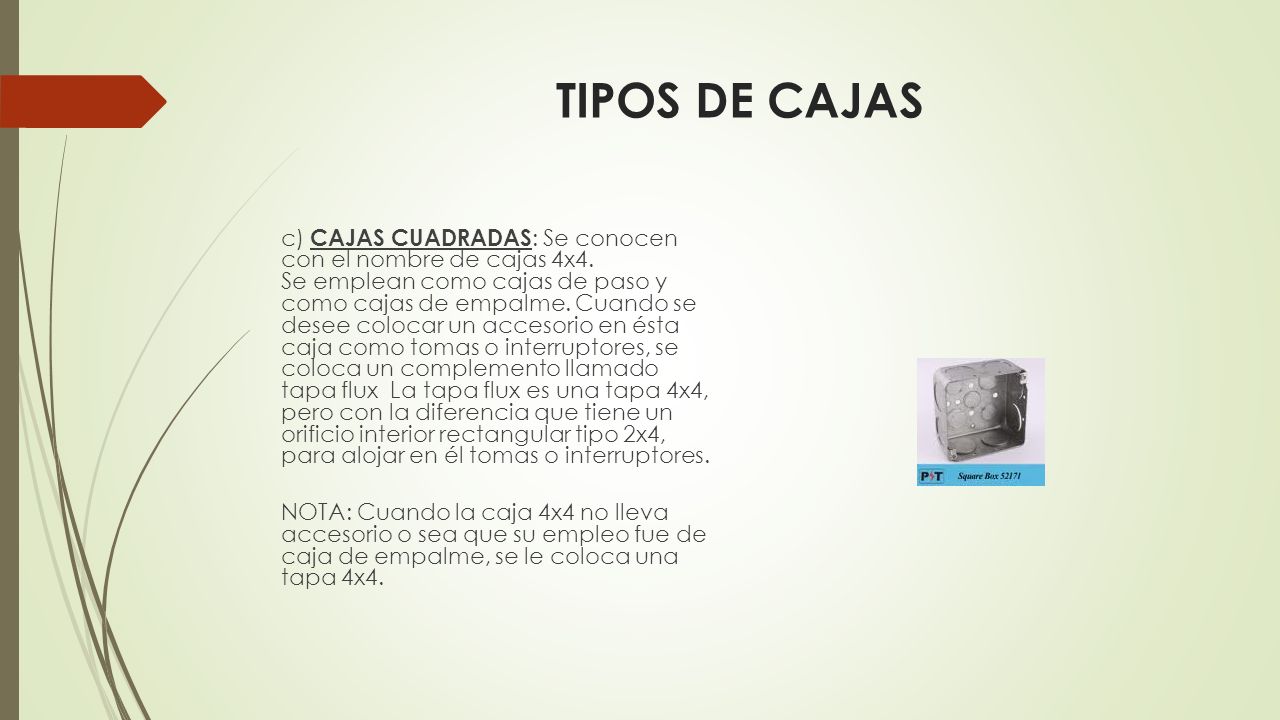

38 TIPOS DE CAJAS c) CAJAS CUADRADAS: Se conocen con el nombre de cajas 4x4. Se emplean como cajas de paso y como cajas de empalme. Cuando se desee colocar un accesorio en ésta caja como tomas o interruptores, se coloca un complemento llamado tapa flux La tapa flux es una tapa 4x4, pero con la diferencia que tiene un orificio interior rectangular tipo 2x4, para alojar en él tomas o interruptores. NOTA: Cuando la caja 4x4 no lleva accesorio o sea que su empleo fue de caja de empalme, se le coloca una tapa 4x4.

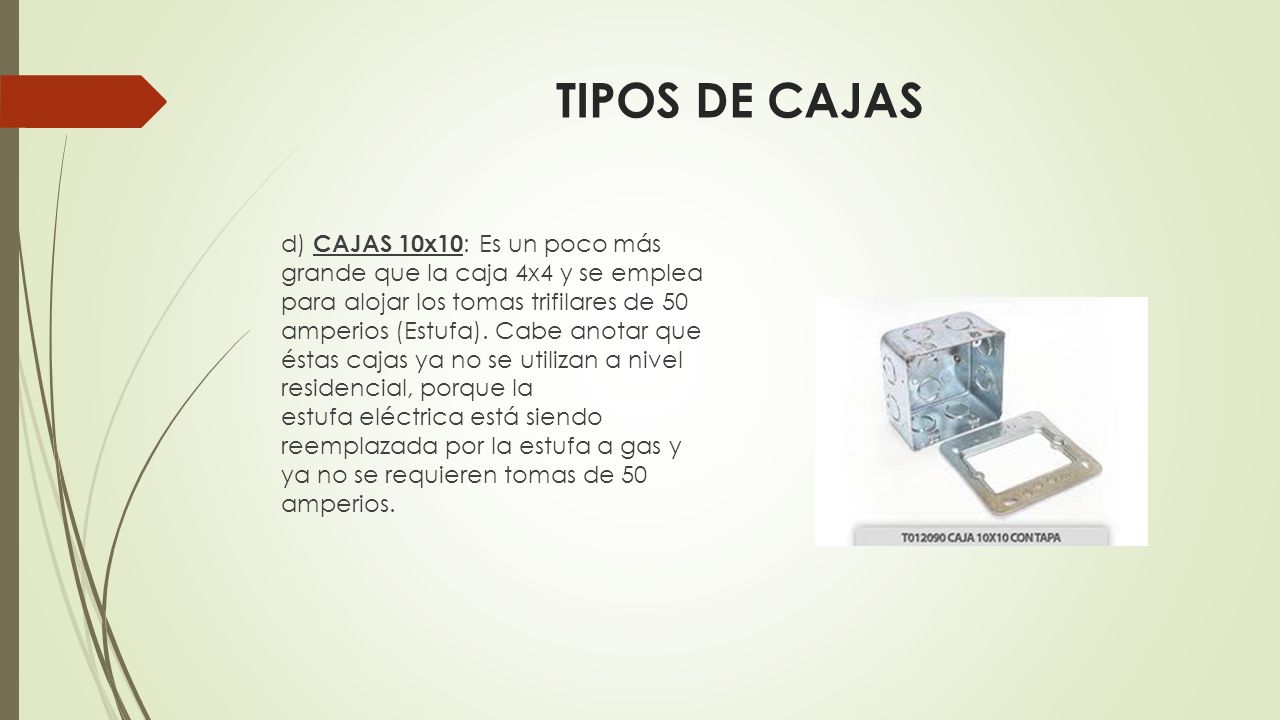

39 TIPOS DE CAJAS d) CAJAS 10x10: Es un poco más grande que la caja 4x4 y se emplea para alojar los tomas trifilares de 50 amperios (Estufa). Cabe anotar que éstas cajas ya no se utilizan a nivel residencial, porque la estufa eléctrica está siendo reemplazada por la estufa a gas y ya no se requieren tomas de 50 amperios.

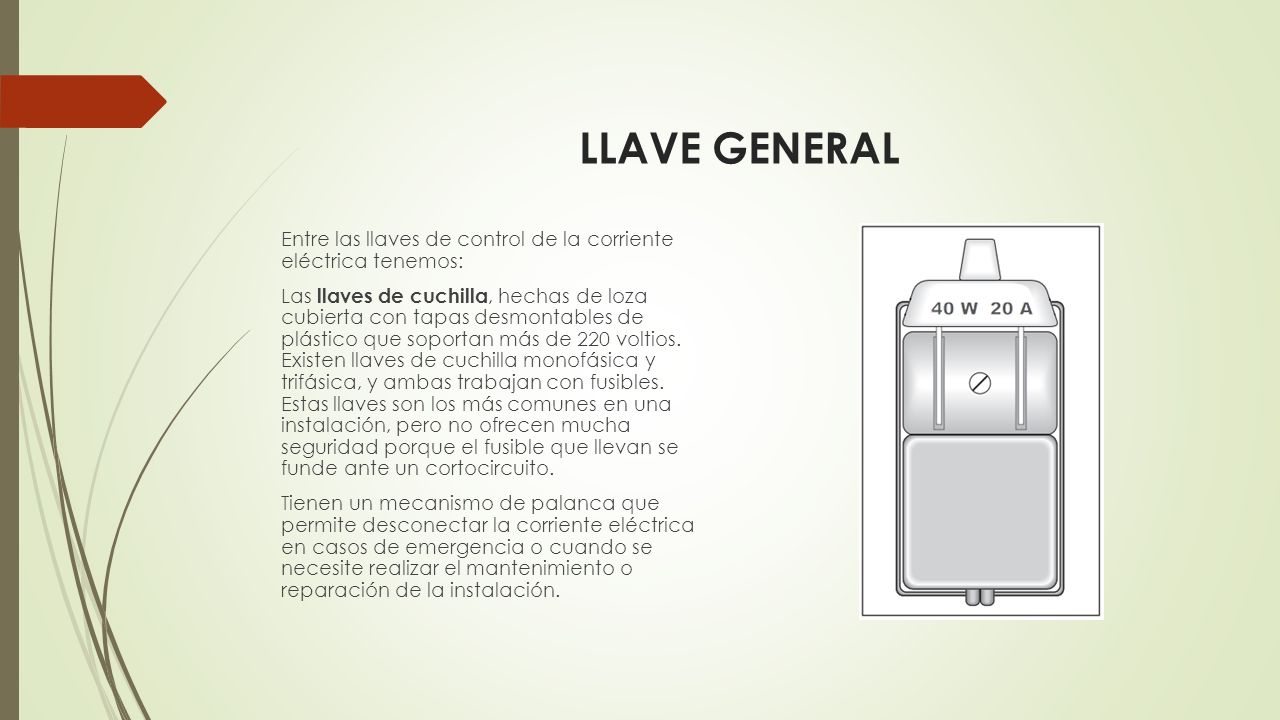

40 LLAVE GENERAL Entre las llaves de control de la corriente eléctrica tenemos: Las llaves de cuchilla, hechas de loza cubierta con tapas desmontables de plástico que soportan más de 220 voltios. Existen llaves de cuchilla monofásica y trifásica, y ambas trabajan con fusibles. Estas llaves son los más comunes en una instalación, pero no ofrecen mucha seguridad porque el fusible que llevan se funde ante un cortocircuito. Tienen un mecanismo de palanca que permite desconectar la corriente eléctrica en casos de emergencia o cuando se necesite realizar el mantenimiento o reparación de la instalación.

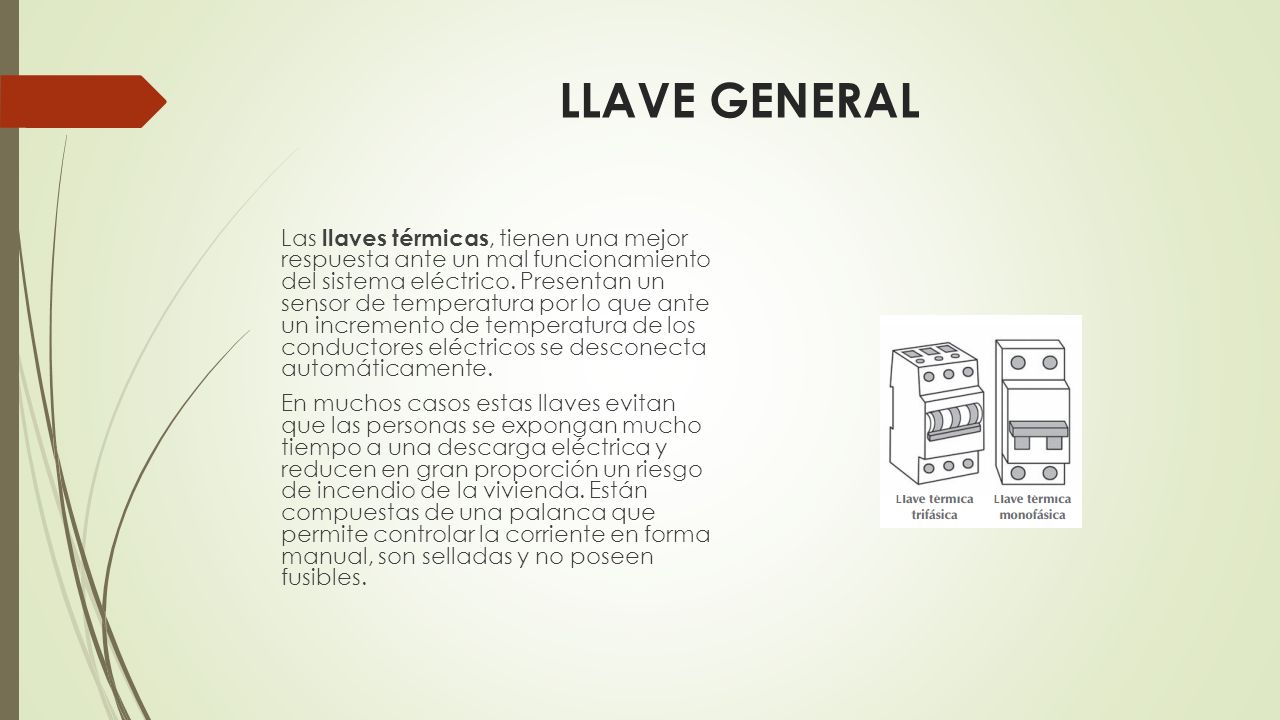

41 LLAVE GENERAL Las llaves térmicas, tienen una mejor respuesta ante un mal funcionamiento del sistema eléctrico. Presentan un sensor de temperatura por lo que ante un incremento de temperatura de los conductores eléctricos se desconecta automáticamente. En muchos casos estas llaves evitan que las personas se expongan mucho tiempo a una descarga eléctrica y reducen en gran proporción un riesgo de incendio de la vivienda. Están compuestas de una palanca que permite controlar la corriente en forma manual, son selladas y no poseen fusibles.

42 TABLEROS DE DISTRIBUCIÓN
Los tableros de distribución representan el centro nervioso de las instalaciones eléctricas y contienen los dispositivos de protección contra sobre-corriente que protegen a los componentes de sobrecarga o cortocircuito. Toda instalación debe disponer al menos de un tablero de distribución con sus respectivas protecciones automáticas en serie con cada uno de los circuitos en que se subdivide la instalación; estos tableros de distribución deben estar localizados en lugares accesibles o mejor aún en un lugar central de la vivienda y los cuales sean controlados desde el interior.

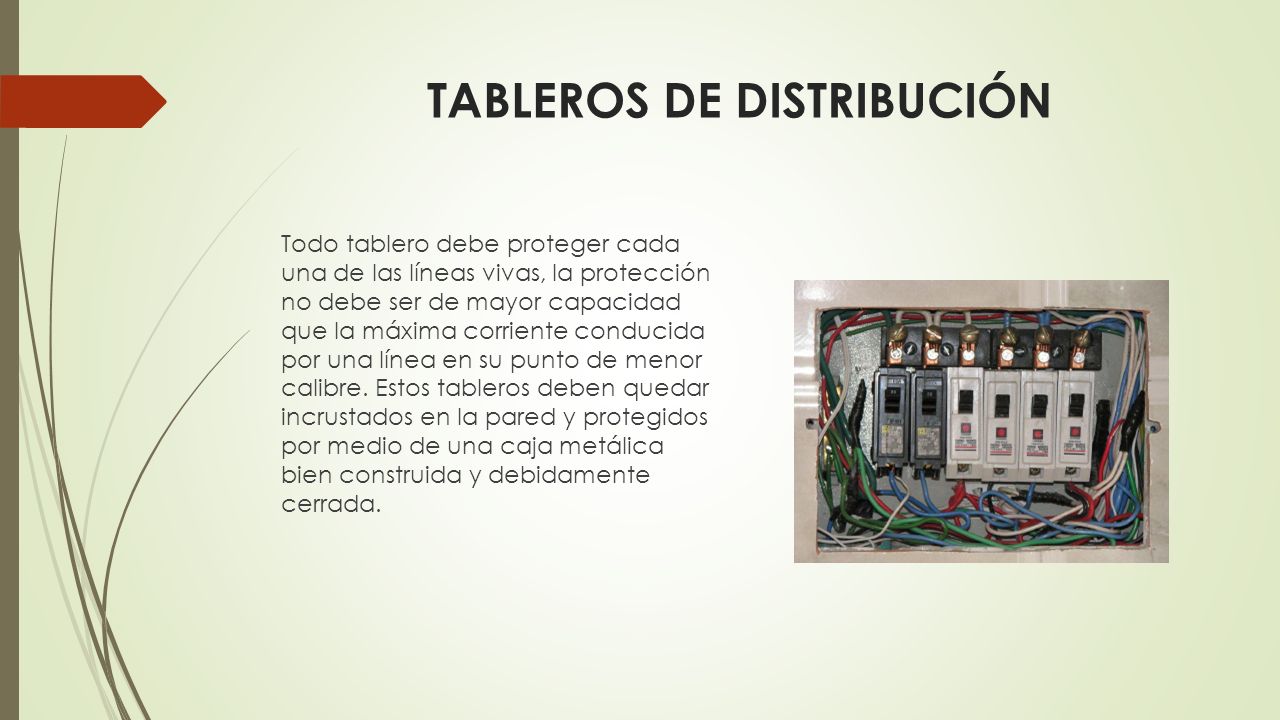

43 TABLEROS DE DISTRIBUCIÓN
Todo tablero debe proteger cada una de las líneas vivas, la protección no debe ser de mayor capacidad que la máxima corriente conducida por una línea en su punto de menor calibre. Estos tableros deben quedar incrustados en la pared y protegidos por medio de una caja metálica bien construida y debidamente cerrada.

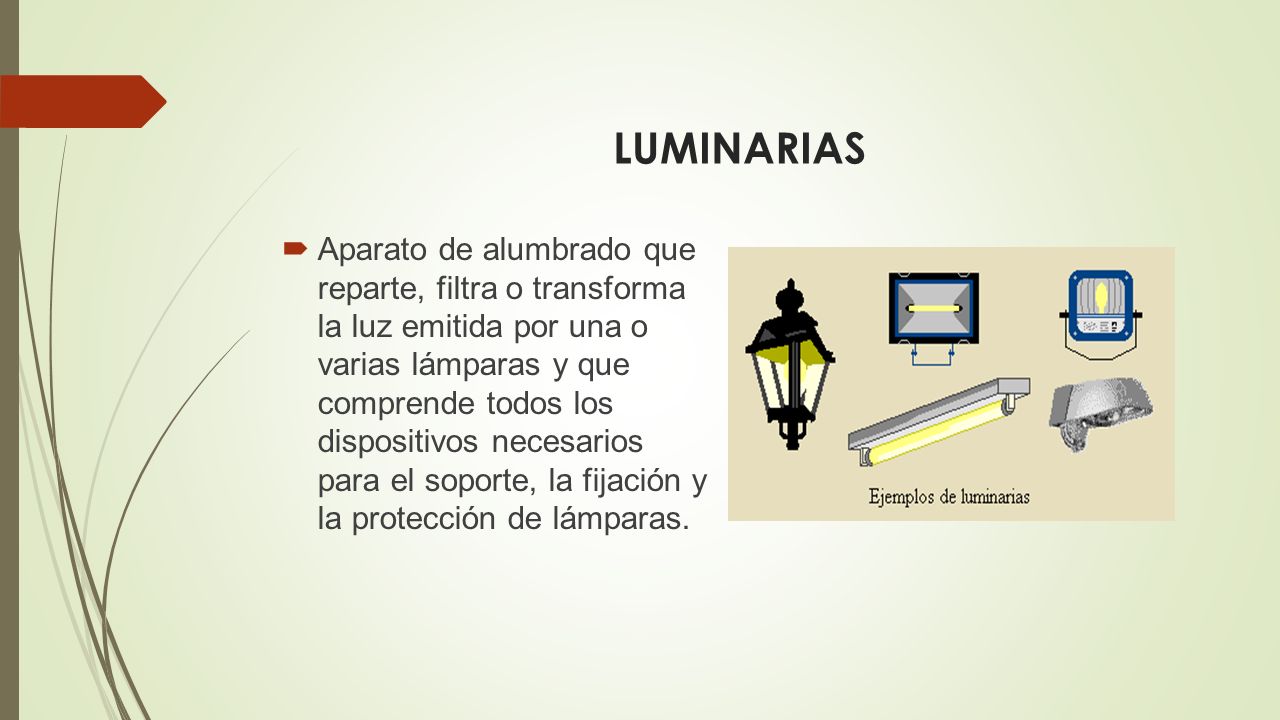

44 LUMINARIAS Aparato de alumbrado que reparte, filtra o transforma la luz emitida por una o varias lámparas y que comprende todos los dispositivos necesarios para el soporte, la fijación y la protección de lámparas.

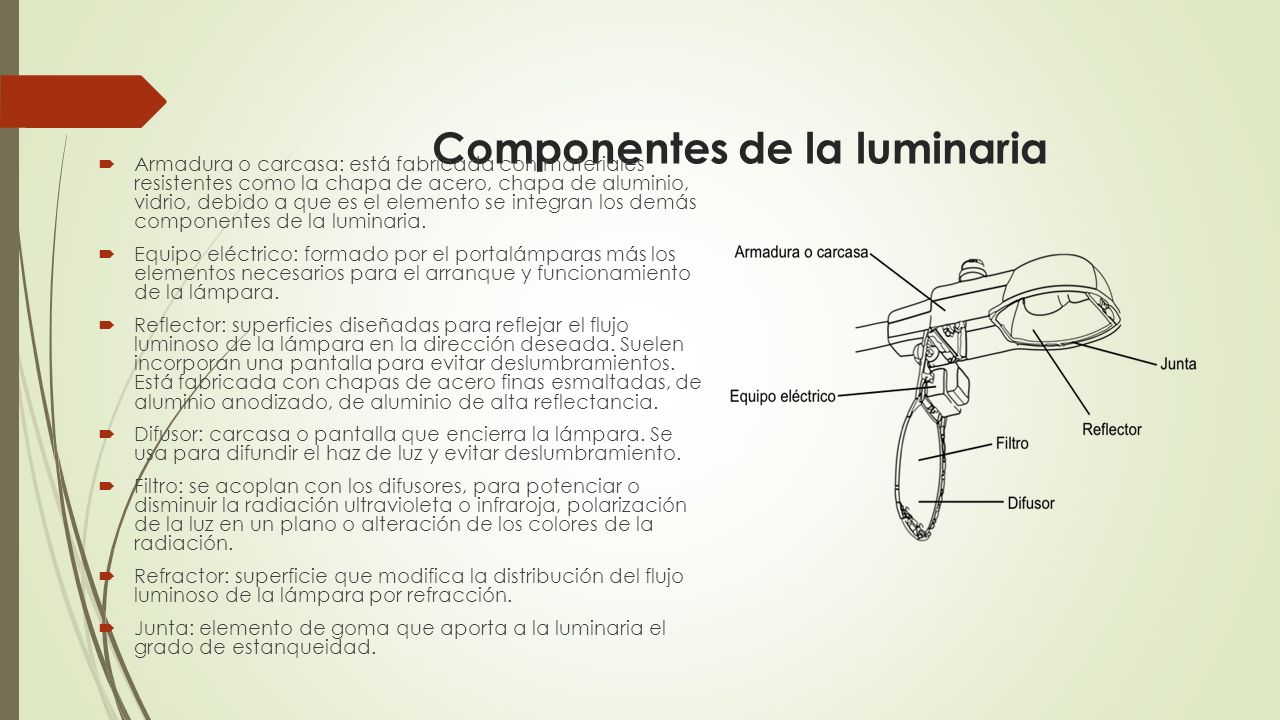

45 Componentes de la luminaria
Armadura o carcasa: está fabricada con materiales resistentes como la chapa de acero, chapa de aluminio, vidrio, debido a que es el elemento se integran los demás componentes de la luminaria. Equipo eléctrico: formado por el portalámparas más los elementos necesarios para el arranque y funcionamiento de la lámpara. Reflector: superficies diseñadas para reflejar el flujo luminoso de la lámpara en la dirección deseada. Suelen incorporan una pantalla para evitar deslumbramientos. Está fabricada con chapas de acero finas esmaltadas, de aluminio anodizado, de aluminio de alta reflectancia. Difusor: carcasa o pantalla que encierra la lámpara. Se usa para difundir el haz de luz y evitar deslumbramiento. Filtro: se acoplan con los difusores, para potenciar o disminuir la radiación ultravioleta o infraroja, polarización de la luz en un plano o alteración de los colores de la radiación. Refractor: superficie que modifica la distribución del flujo luminoso de la lámpara por refracción. Junta: elemento de goma que aporta a la luminaria el grado de estanqueidad.

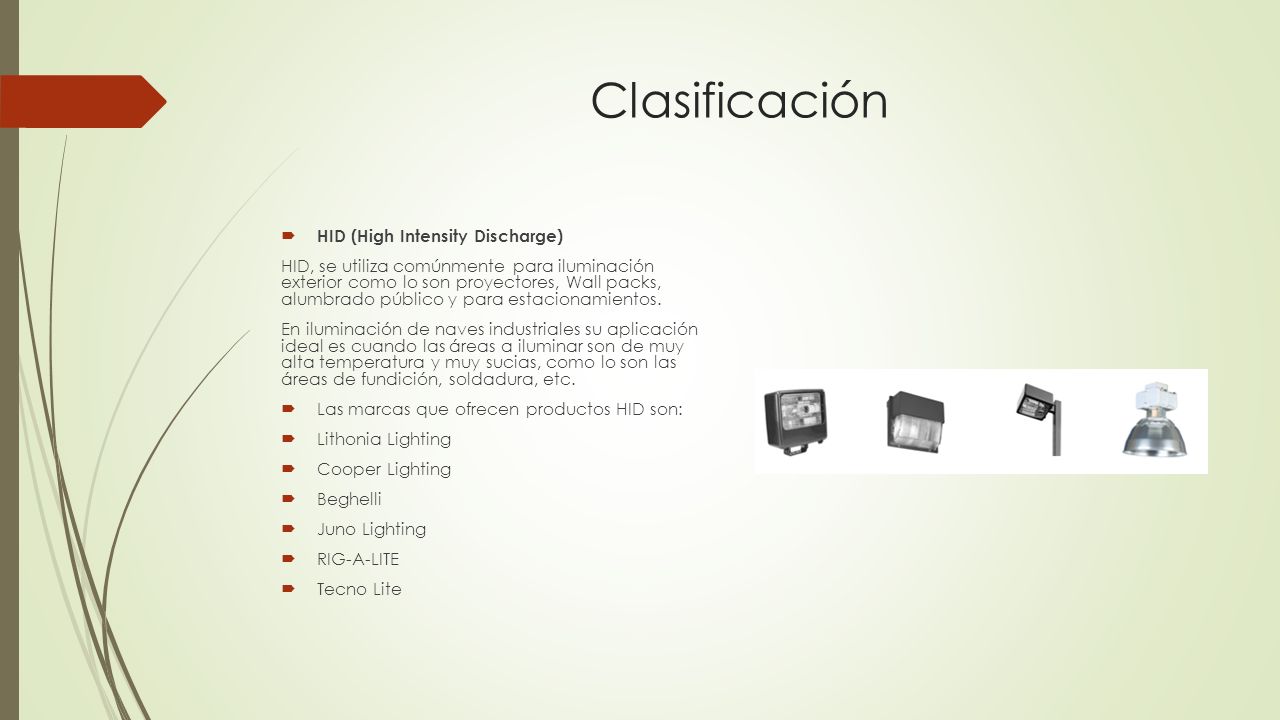

46 Clasificación HID (High Intensity Discharge)
HID, se utiliza comúnmente para iluminación exterior como lo son proyectores, Wall packs, alumbrado público y para estacionamientos. En iluminación de naves industriales su aplicación ideal es cuando las áreas a iluminar son de muy alta temperatura y muy sucias, como lo son las áreas de fundición, soldadura, etc. Las marcas que ofrecen productos HID son: Lithonia Lighting Cooper Lighting Beghelli Juno Lighting RIG-A-LITE Tecno Lite

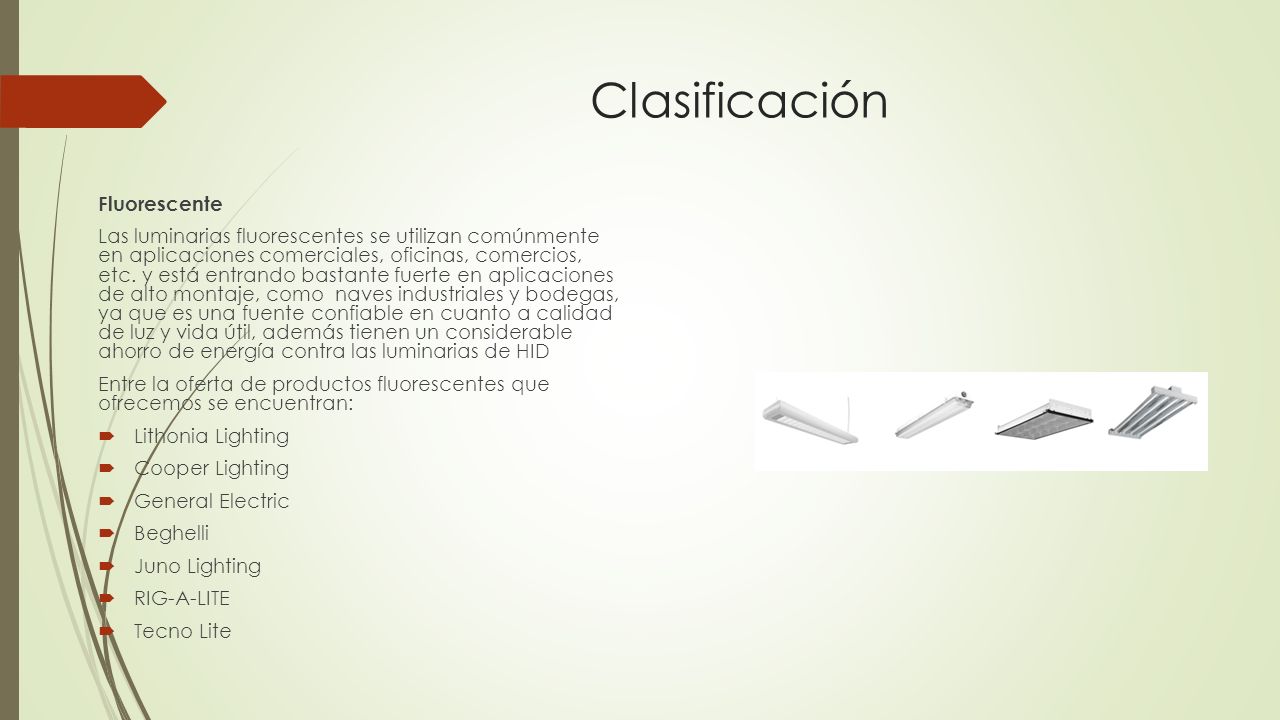

47 Clasificación Fluorescente
Las luminarias fluorescentes se utilizan comúnmente en aplicaciones comerciales, oficinas, comercios, etc. y está entrando bastante fuerte en aplicaciones de alto montaje, como  naves industriales y bodegas, ya que es una fuente confiable en cuanto a calidad de luz y vida útil, además tienen un considerable ahorro de energía contra las luminarias de HID Entre la oferta de productos fluorescentes que ofrecemos se encuentran: Lithonia Lighting Cooper Lighting General Electric Beghelli Juno Lighting RIG-A-LITE Tecno Lite

48 Clasificación LED Este tipo de iluminación se utiliza comúnmente como iluminación de acento y decorativa ya que nos da una excelente gama de colores. Las nuevas generaciones de LED ya se están utilizando para proyectos de ahorro de energía en todo tipo de aplicaciones como los son: oficinas, vialidades e industriales. Ese tipo de tecnología nos provee un mayor ahorro en energía que las Fluorescentes y HID. Lo que es importante revisar en este tipo de productos es su procedencia ya que hay una gran variedad de producto de poca calidad en el mercado el cuál no cumple con el tiempo de vida esperado para LEDs. Las marcas que Mayoreo Eléctrico de Monterrey maneja son: Sol General Electric Bare Development

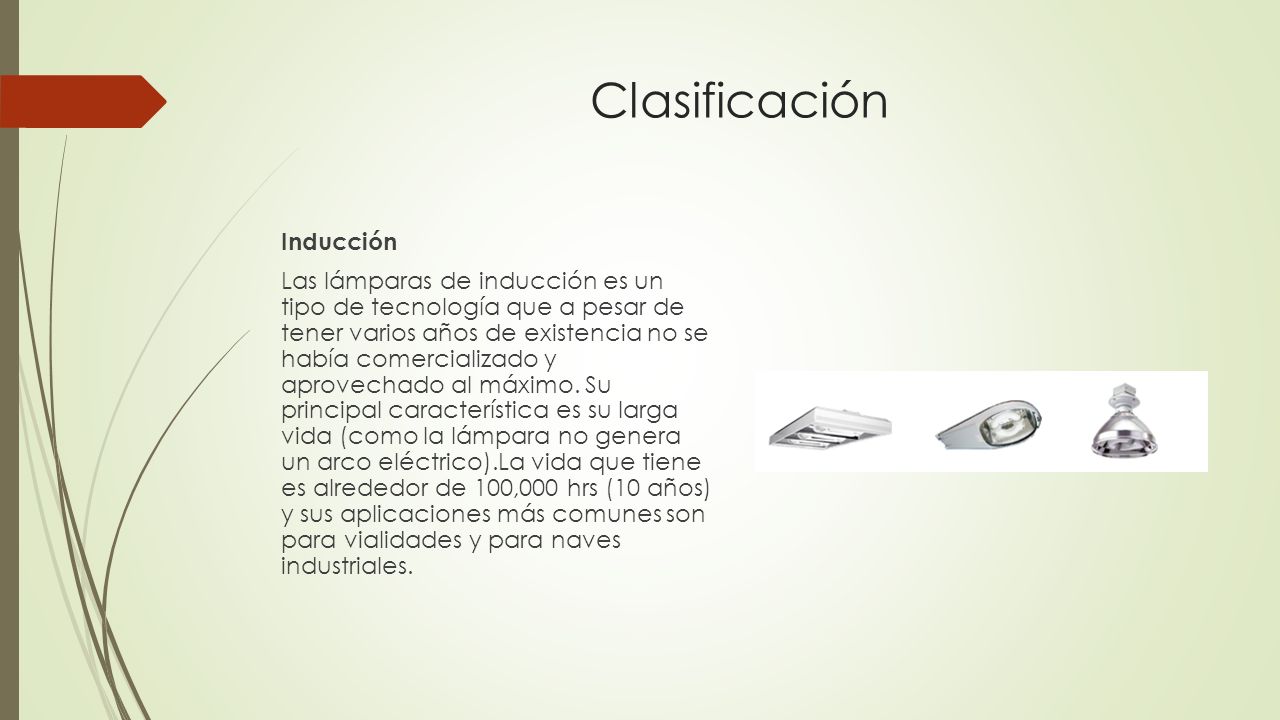

49 Clasificación Inducción
Las lámparas de inducción es un tipo de tecnología que a pesar de tener varios años de existencia no se había comercializado y aprovechado al máximo. Su principal característica es su larga vida (como la lámpara no genera un arco eléctrico).La vida que tiene es alrededor de 100,000 hrs (10 años) y sus aplicaciones más comunes son para vialidades y para naves industriales.

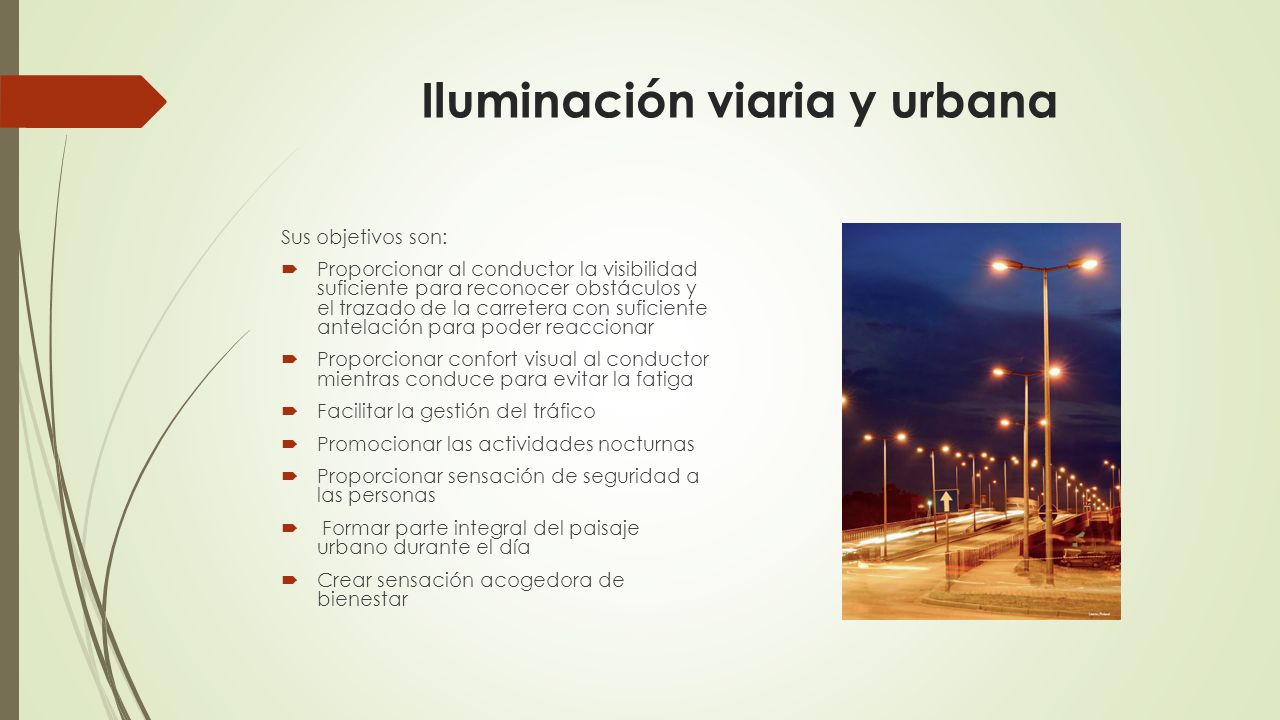

50 Iluminación viaria y urbana
Sus objetivos son: Proporcionar al conductor la visibilidad suficiente para reconocer obstáculos y el trazado de la carretera con suficiente antelación para poder reaccionar Proporcionar confort visual al conductor mientras conduce para evitar la fatiga Facilitar la gestión del tráfico Promocionar las actividades nocturnas Proporcionar sensación de seguridad a las personas Formar parte integral del paisaje urbano durante el día Crear sensación acogedora de bienestar

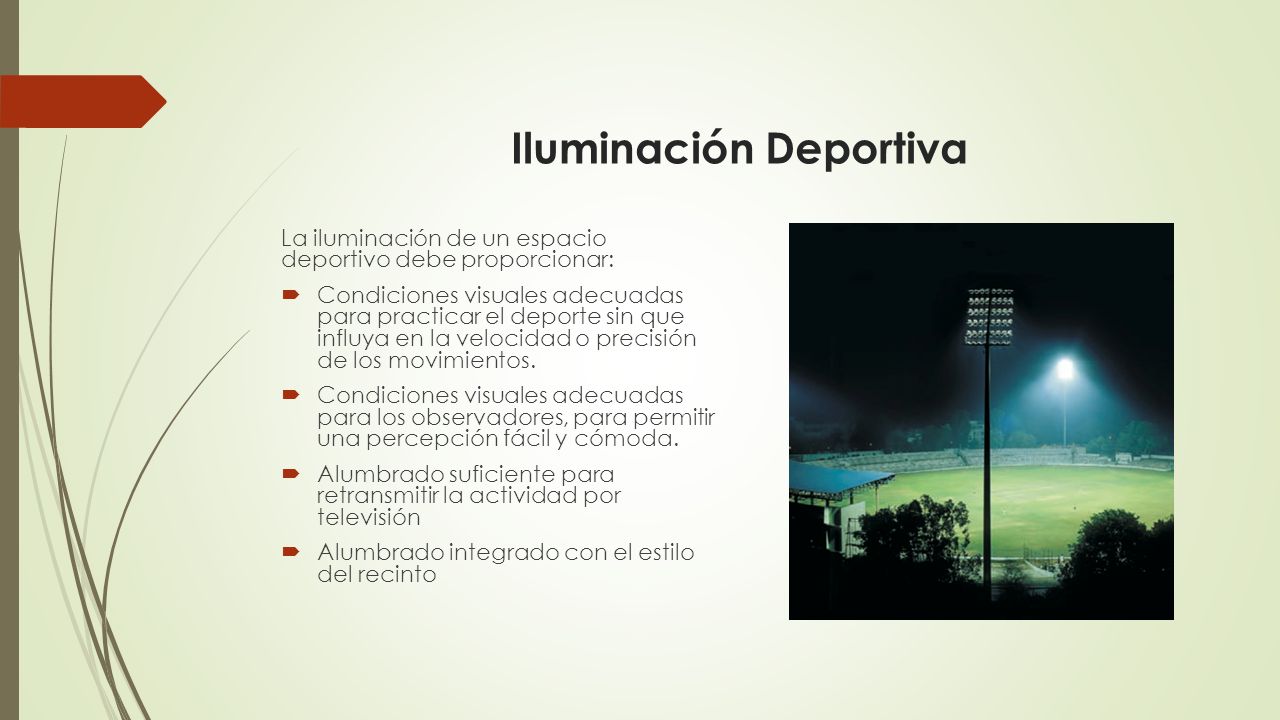

51 Iluminación Deportiva
La iluminación de un espacio deportivo debe proporcionar: Condiciones visuales adecuadas para practicar el deporte sin que influya en la velocidad o precisión de los movimientos. Condiciones visuales adecuadas para los observadores, para permitir una percepción fácil y cómoda. Alumbrado suficiente para retransmitir la actividad por televisión Alumbrado integrado con el estilo del recinto

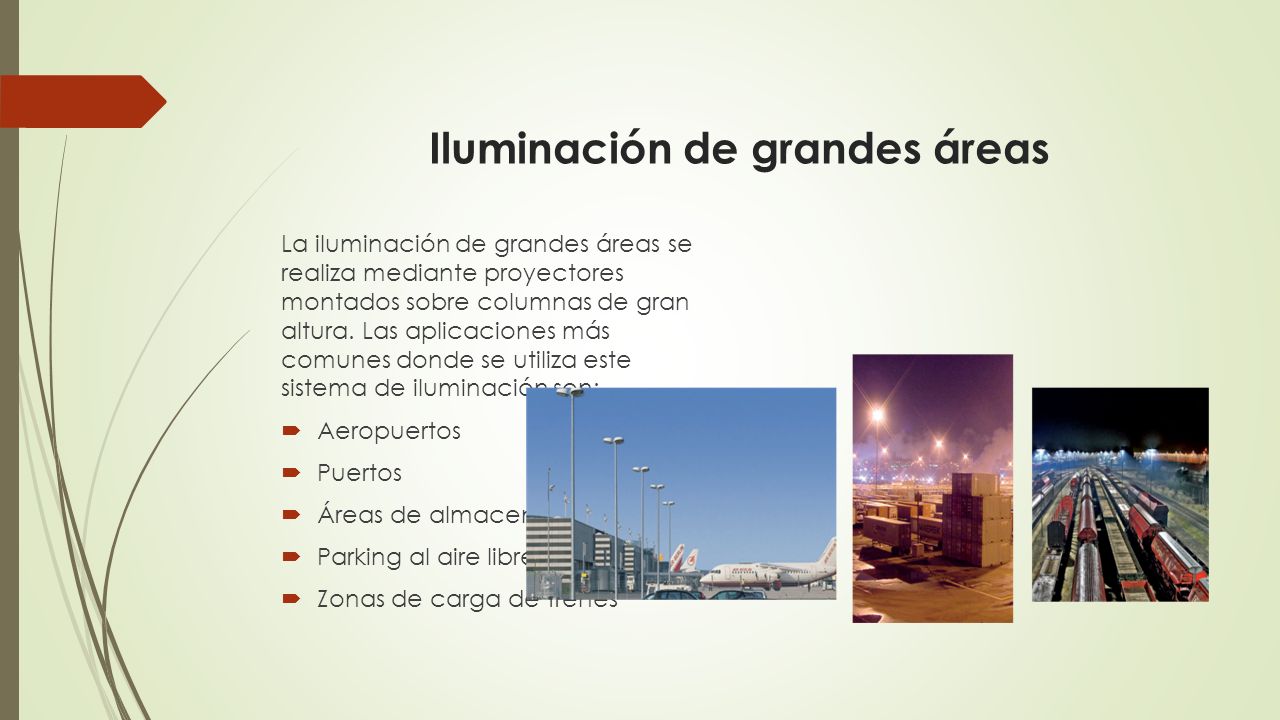

52 Iluminación de grandes áreas
La iluminación de grandes áreas se realiza mediante proyectores montados sobre columnas de gran altura. Las aplicaciones más comunes donde se utiliza este sistema de iluminación son: Aeropuertos Puertos Áreas de almacenamiento Parking al aire libre Zonas de carga de trenes

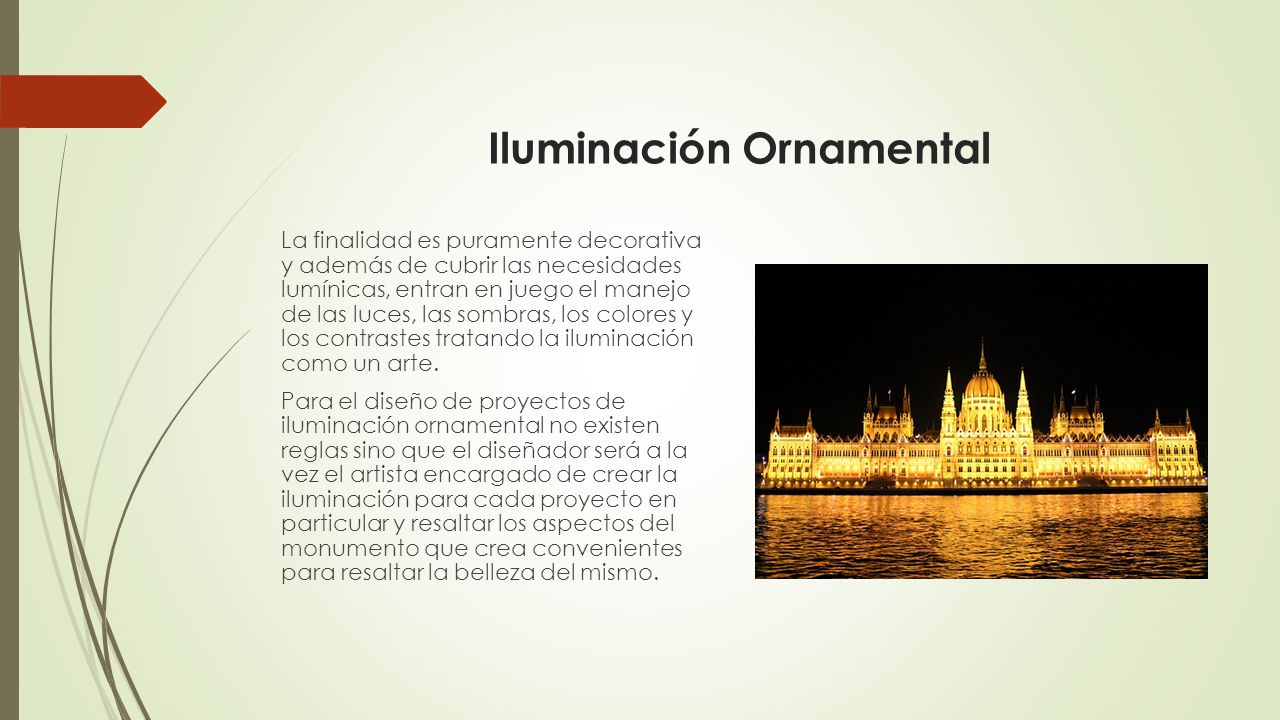

53 Iluminación Ornamental
La finalidad es puramente decorativa y además de cubrir las necesidades lumínicas, entran en juego el manejo de las luces, las sombras, los colores y los contrastes tratando la iluminación como un arte. Para el diseño de proyectos de iluminación ornamental no existen reglas sino que el diseñador será a la vez el artista encargado de crear la iluminación para cada proyecto en particular y resaltar los aspectos del monumento que crea convenientes para resaltar la belleza del mismo.

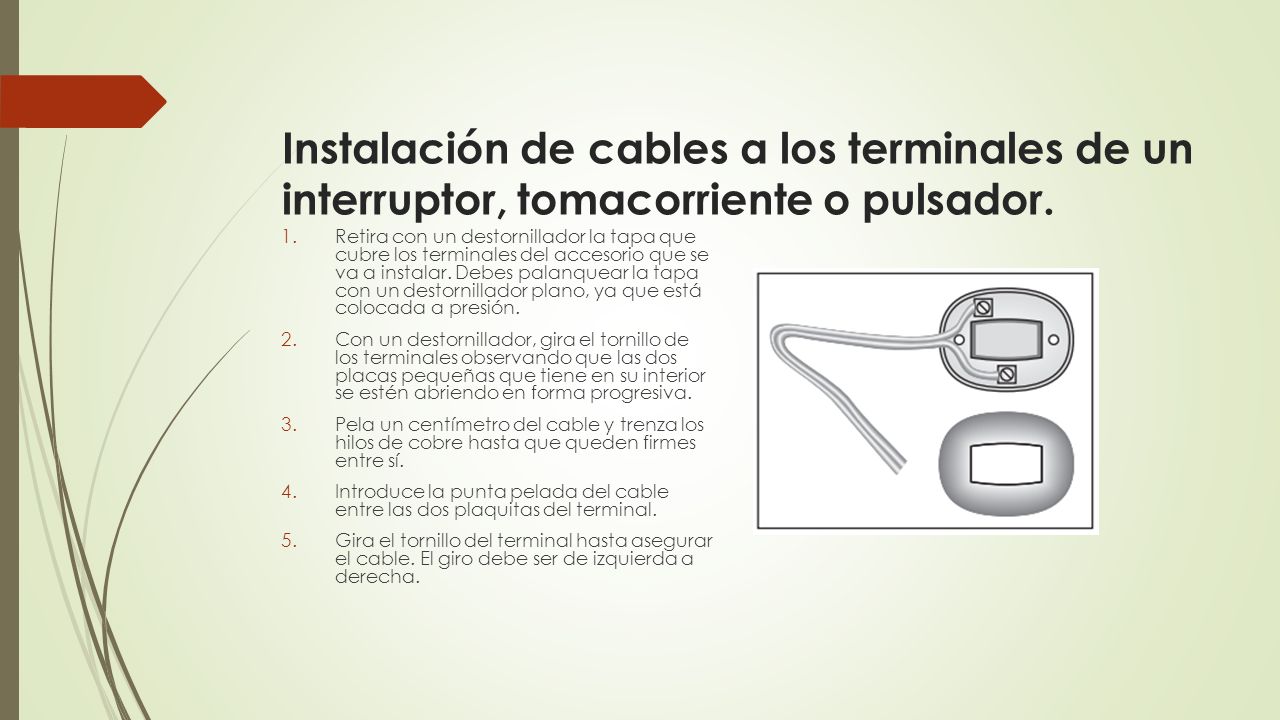

54 Instalación de cables a los terminales de un interruptor, tomacorriente o pulsador.
Retira con un destornillador la tapa que cubre los terminales del accesorio que se va a instalar. Debes palanquear la tapa con un destornillador plano, ya que está colocada a presión. Con un destornillador, gira el tornillo de los terminales observando que las dos placas pequeñas que tiene en su interior se estén abriendo en forma progresiva. Pela un centímetro del cable y trenza los hilos de cobre hasta que queden firmes entre sí. Introduce la punta pelada del cable entre las dos plaquitas del terminal. Gira el tornillo del terminal hasta asegurar el cable. El giro debe ser de izquierda a derecha.

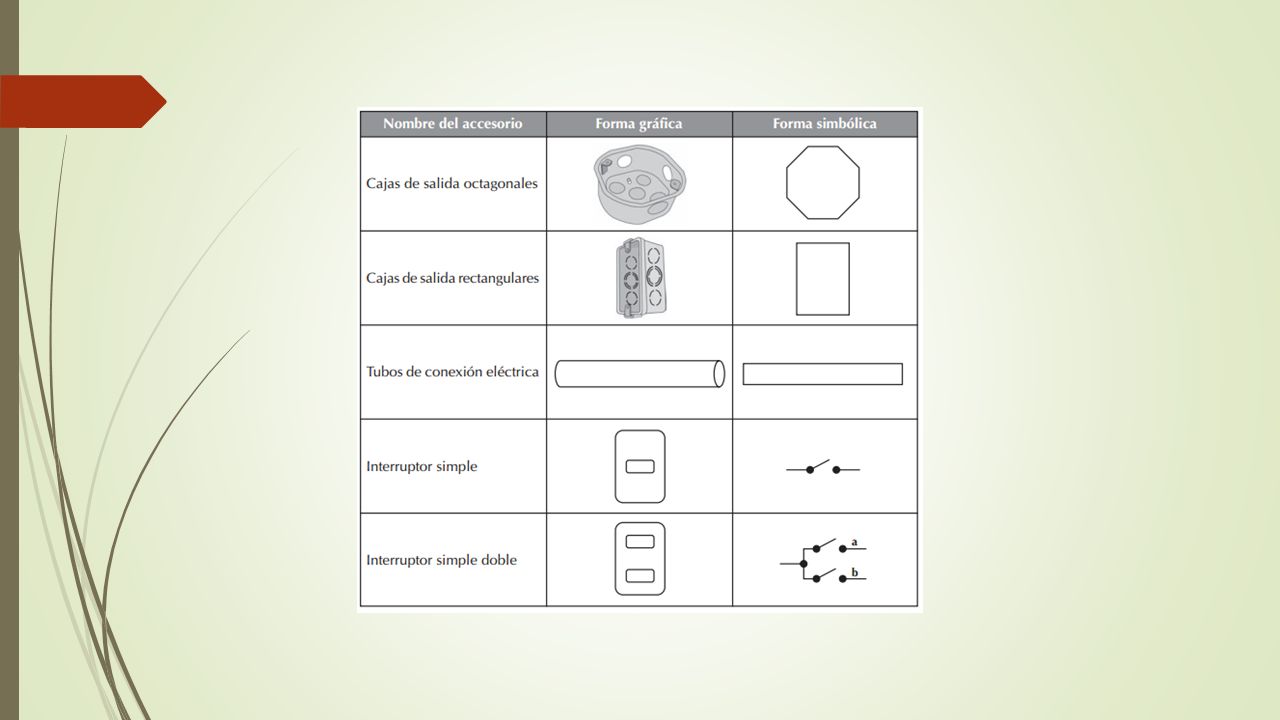

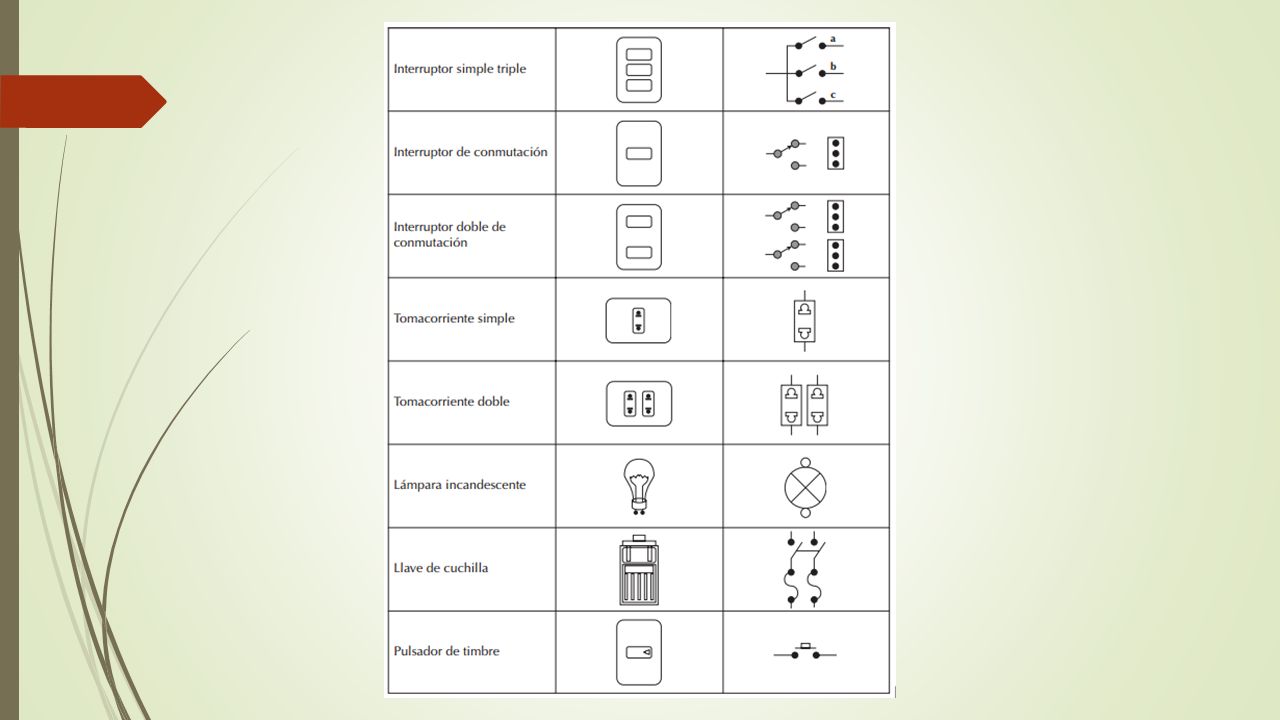

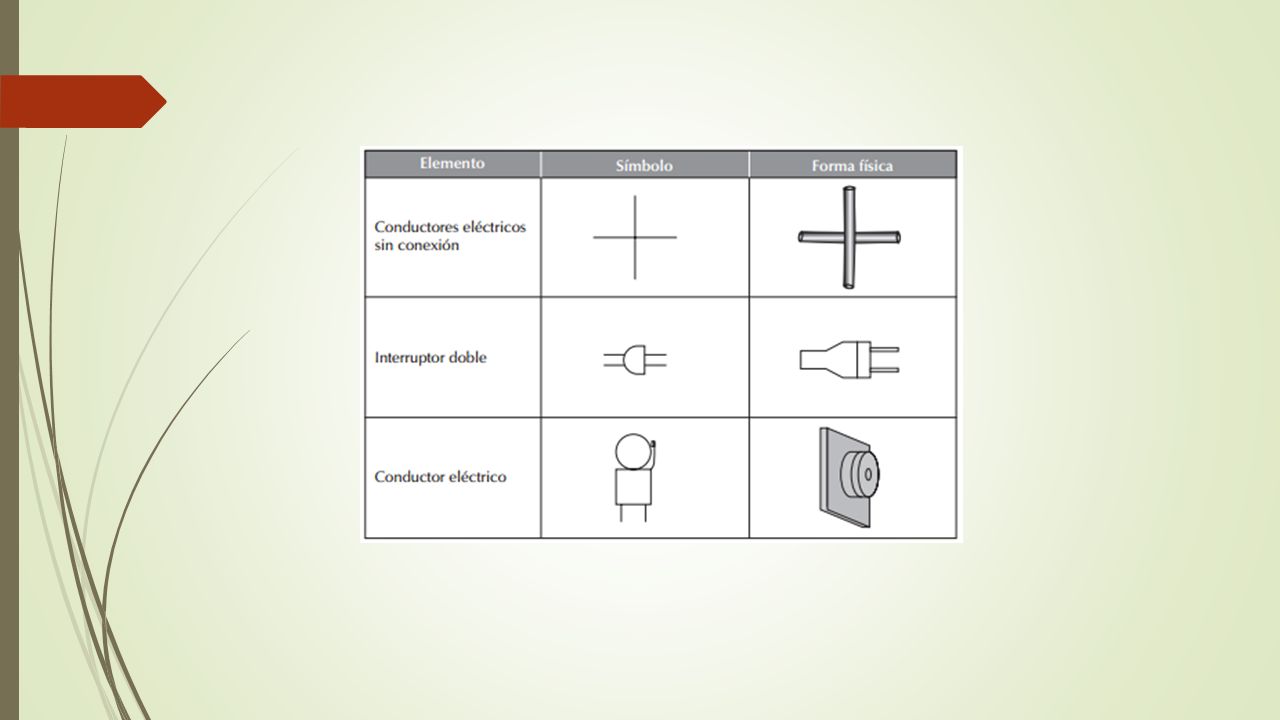

55 SÍMBOLOS Y GRÁFICOS EMPLEADOS EN ESQUEMAS ELÉCTRICOS

56

57

58

59 ACONDICIONAMIENTO, REMODELACION Y AMPLIACION DE LA RESIDENCIA UNIVERSITARIA JULIO C. TELLO - UNMSM

60

61

62

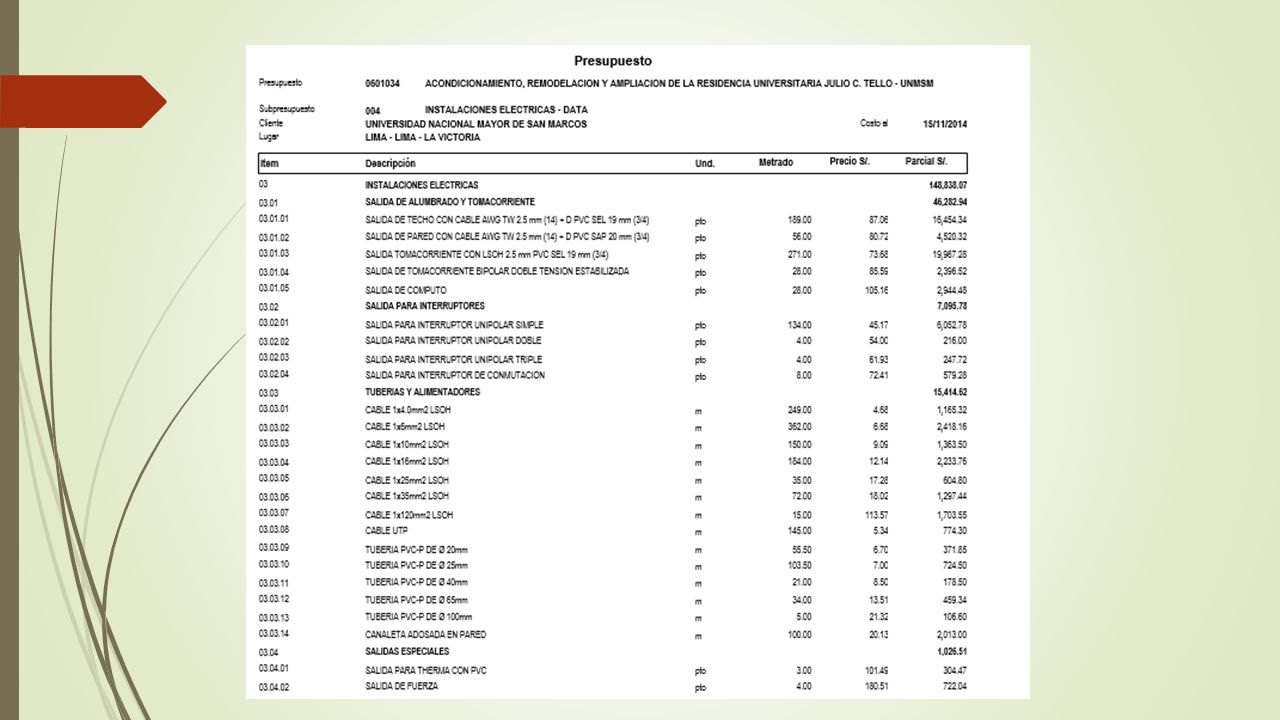

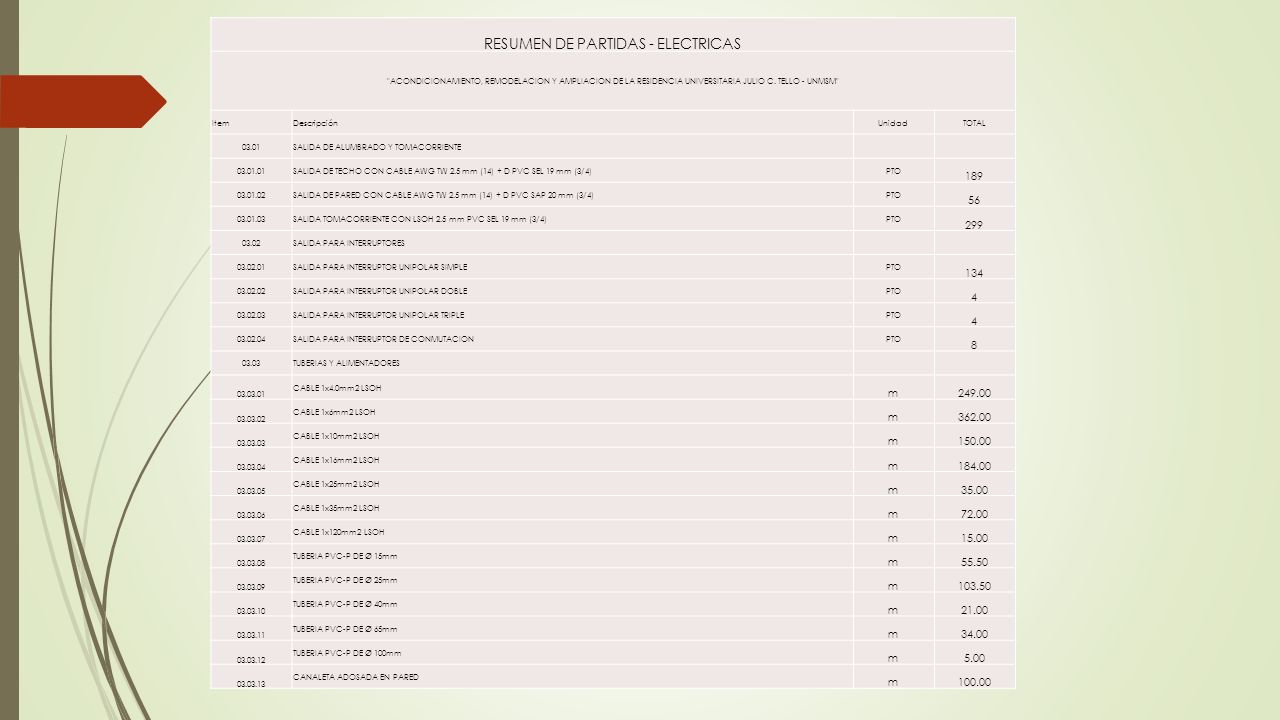

63 RESUMEN DE PARTIDAS - ELECTRICAS
"ACONDICIONAMIENTO, REMODELACION Y AMPLIACION DE LA RESIDENCIA UNIVERSITARIA JULIO C. TELLO - UNMSM" Item Descripción Unidad TOTAL 03.01 SALIDA DE ALUMBRADO Y TOMACORRIENTE SALIDA DE TECHO CON CABLE AWG TW 2.5 mm (14) + D PVC SEL 19 mm (3/4) PTO 189 SALIDA DE PARED CON CABLE AWG TW 2.5 mm (14) + D PVC SAP 20 mm (3/4) 56 SALIDA TOMACORRIENTE CON LSOH 2.5 mm PVC SEL 19 mm (3/4) 299 03.02 SALIDA PARA INTERRUPTORES SALIDA PARA INTERRUPTOR UNIPOLAR SIMPLE 134 SALIDA PARA INTERRUPTOR UNIPOLAR DOBLE 4 SALIDA PARA INTERRUPTOR UNIPOLAR TRIPLE SALIDA PARA INTERRUPTOR DE CONMUTACION 8 03.03 TUBERIAS Y ALIMENTADORES CABLE 1x4.0mm2 LSOH m 249.00 CABLE 1x6mm2 LSOH 362.00 CABLE 1x10mm2 LSOH 150.00 CABLE 1x16mm2 LSOH 184.00 CABLE 1x25mm2 LSOH 35.00 CABLE 1x35mm2 LSOH 72.00 CABLE 1x120mm2 LSOH 15.00 TUBERIA PVC-P DE Ø 15mm 55.50 TUBERIA PVC-P DE Ø 25mm 103.50 TUBERIA PVC-P DE Ø 40mm 21.00 TUBERIA PVC-P DE Ø 65mm 34.00 TUBERIA PVC-P DE Ø 100mm 5.00 CANALETA ADOSADA EN PARED 100.00

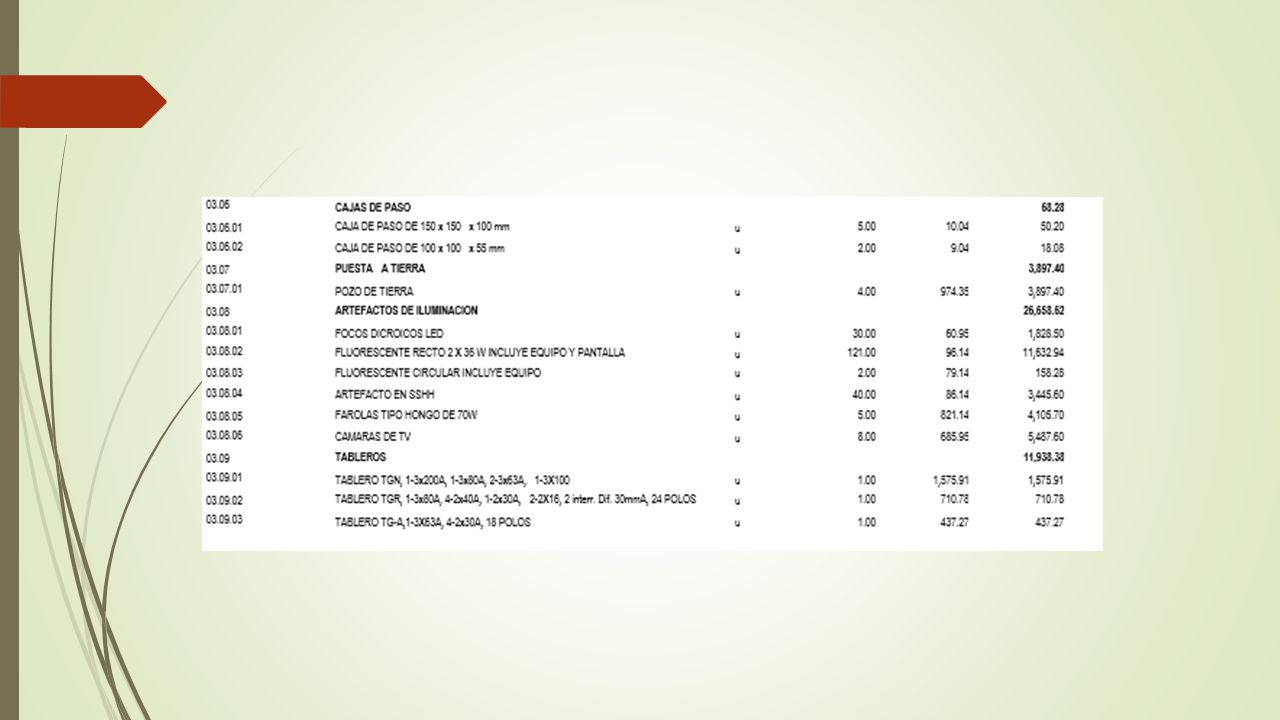

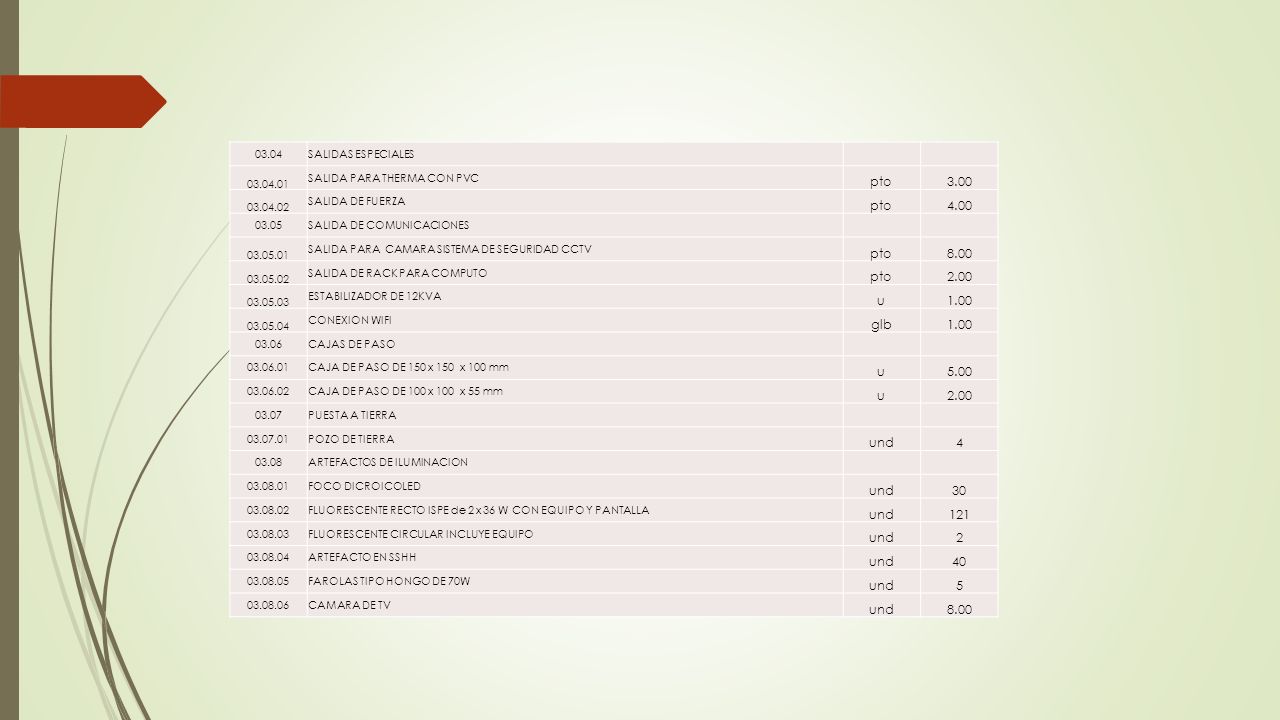

64 03.04 SALIDAS ESPECIALES SALIDA PARA THERMA CON PVC pto 3.00 SALIDA DE FUERZA 4.00 03.05 SALIDA DE COMUNICACIONES SALIDA PARA CAMARA SISTEMA DE SEGURIDAD CCTV 8.00 SALIDA DE RACK PARA COMPUTO 2.00 ESTABILIZADOR DE 12KVA u 1.00 CONEXION WIFI glb 03.06 CAJAS DE PASO CAJA DE PASO DE 150 x 150 x 100 mm 5.00 CAJA DE PASO DE 100 x 100 x 55 mm 03.07 PUESTA A TIERRA POZO DE TIERRA und 4 03.08 ARTEFACTOS DE ILUMINACION FOCO DICROICOLED 30 FLUORESCENTE RECTO ISPE de 2 x 36 W CON EQUIPO Y PANTALLA 121 FLUORESCENTE CIRCULAR INCLUYE EQUIPO 2 ARTEFACTO EN SSHH 40 FAROLAS TIPO HONGO DE 70W 5 CAMARA DE TV

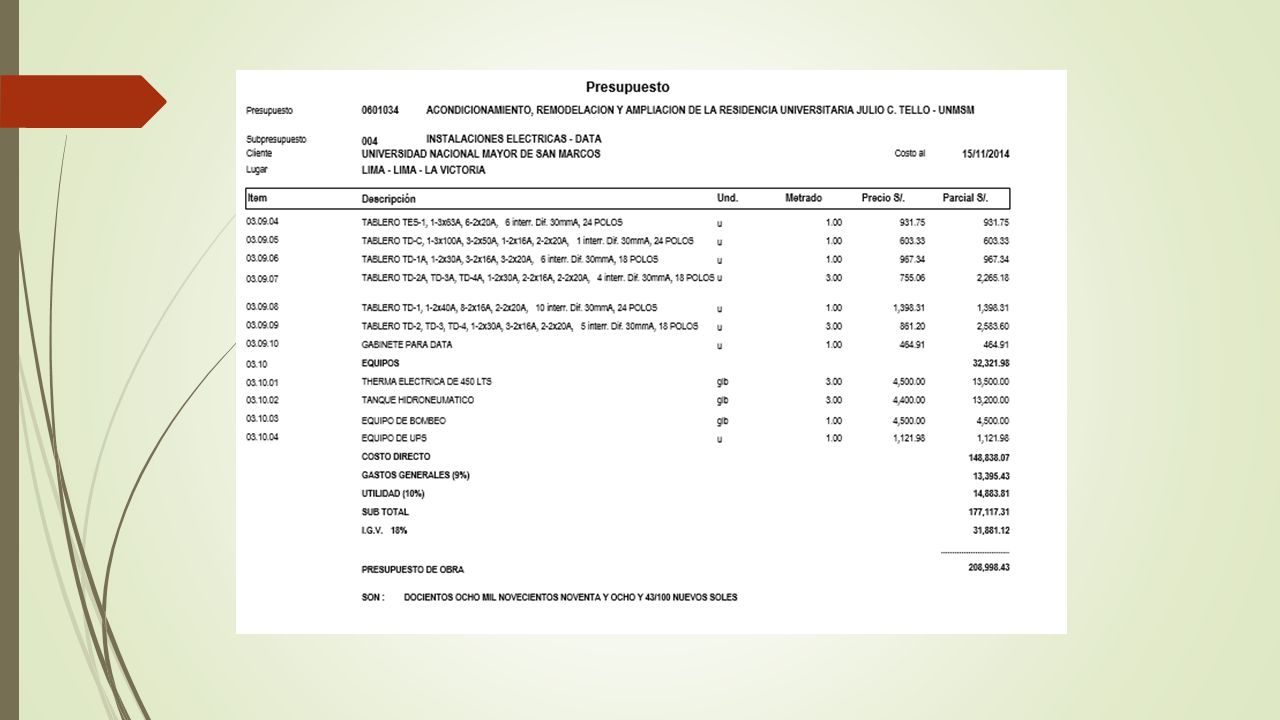

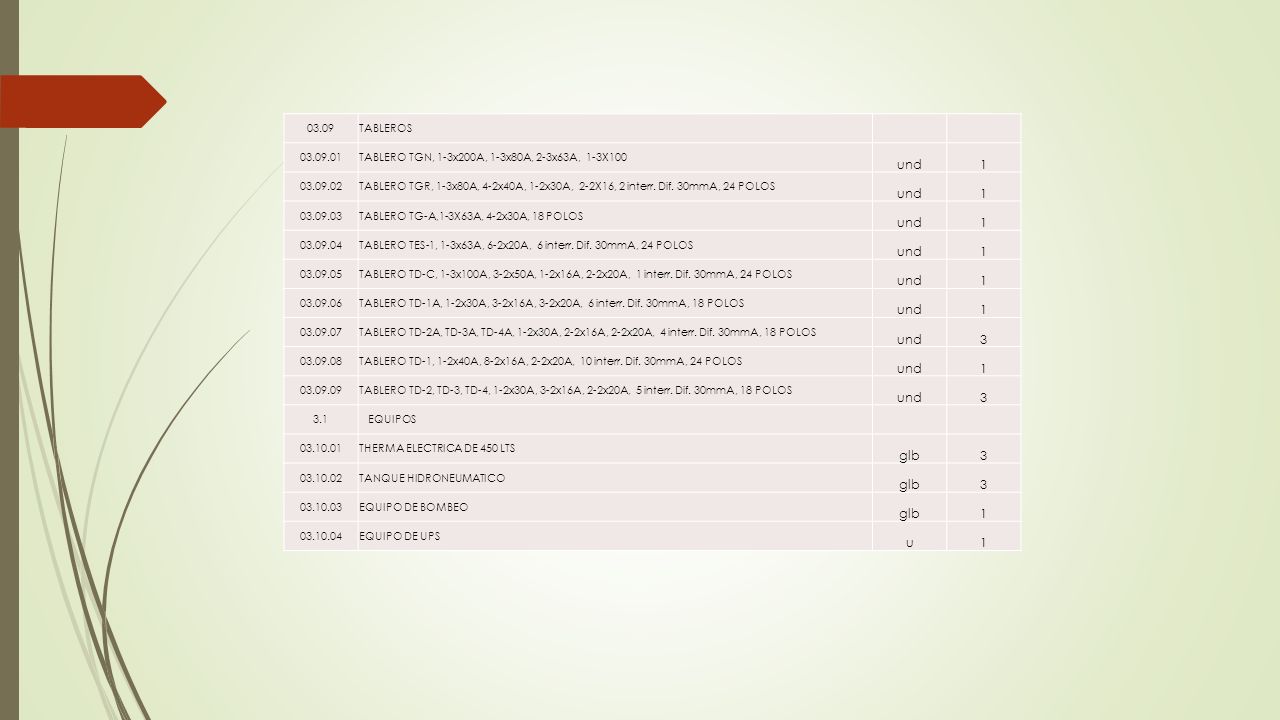

65 03.09 TABLEROS TABLERO TGN, 1-3x200A, 1-3x80A, 2-3x63A, 1-3X100 und 1 TABLERO TGR, 1-3x80A, 4-2x40A, 1-2x30A, 2-2X16, 2 interr. Dif. 30mmA, 24 POLOS TABLERO TG-A,1-3X63A, 4-2x30A, 18 POLOS TABLERO TES-1, 1-3x63A, 6-2x20A, 6 interr. Dif. 30mmA, 24 POLOS TABLERO TD-C, 1-3x100A, 3-2x50A, 1-2x16A, 2-2x20A, 1 interr. Dif. 30mmA, 24 POLOS TABLERO TD-1A, 1-2x30A, 3-2x16A, 3-2x20A, 6 interr. Dif. 30mmA, 18 POLOS TABLERO TD-2A, TD-3A, TD-4A, 1-2x30A, 2-2x16A, 2-2x20A, 4 interr. Dif. 30mmA, 18 POLOS 3 TABLERO TD-1, 1-2x40A, 8-2x16A, 2-2x20A, 10 interr. Dif. 30mmA, 24 POLOS TABLERO TD-2, TD-3, TD-4, 1-2x30A, 3-2x16A, 2-2x20A, 5 interr. Dif. 30mmA, 18 POLOS 3.1 EQUIPOS THERMA ELECTRICA DE 450 LTS glb TANQUE HIDRONEUMATICO EQUIPO DE BOMBEO EQUIPO DE UPS u
