1 PROYECTO IP100H CONFIDENCIAL ELABORADO POR ING MARIO ABREGO CONFIDENCIAL

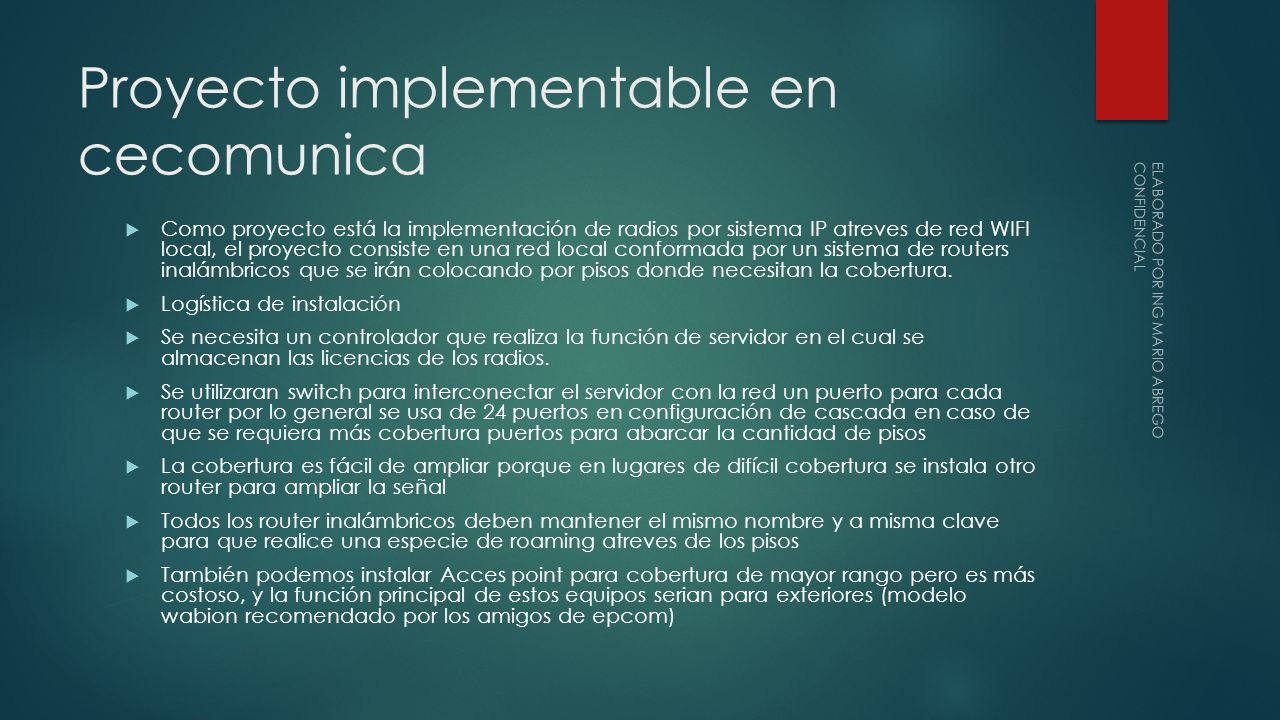

2 Proyecto implementable en cecomunica  Como proyecto está la implementación de radios por sistema IP atreves de red WIFI local, el proyecto consiste en una red local conformada por un sistema de routers inalámbricos que se irán colocando por pisos donde necesitan la cobertura.  Logística de instalación  Se necesita un controlador que realiza la función de servidor en el cual se almacenan las licencias de los radios.  Se utilizaran switch para interconectar el servidor con la red un puerto para cada router por lo general se usa de 24 puertos en configuración de cascada en caso de que se requiera más cobertura puertos para abarcar la cantidad de pisos  La cobertura es fácil de ampliar porque en lugares de difícil cobertura se instala otro router para ampliar la señal  Todos los router inalámbricos deben mantener el mismo nombre y a misma clave para que realice una especie de roaming atreves de los pisos  También podemos instalar Acces point para cobertura de mayor rango pero es más costoso, y la función principal de estos equipos serian para exteriores (modelo wabion recomendado por los amigos de epcom) ELABORADO POR ING MARIO ABREGO CONFIDENCIAL

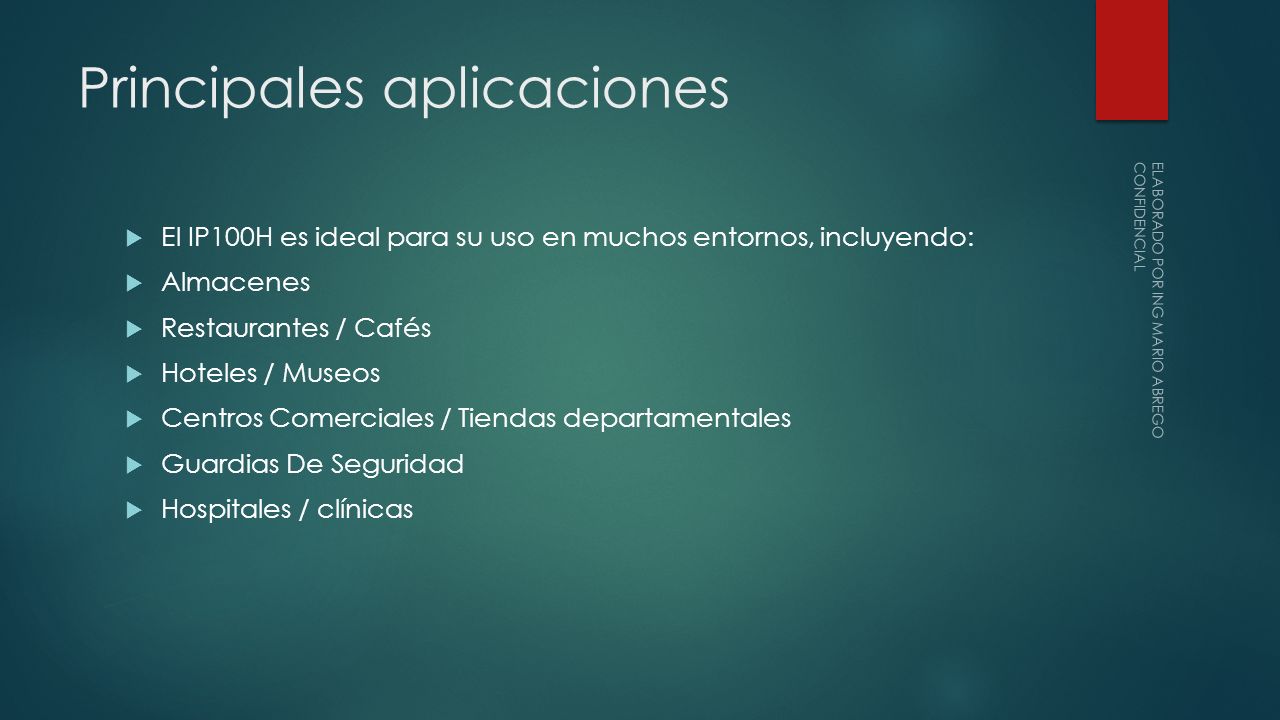

3 Principales aplicaciones  El IP100H es ideal para su uso en muchos entornos, incluyendo:  Almacenes  Restaurantes / Cafés  Hoteles / Museos  Centros Comerciales / Tiendas departamentales  Guardias De Seguridad  Hospitales / clínicas ELABORADO POR ING MARIO ABREGO CONFIDENCIAL

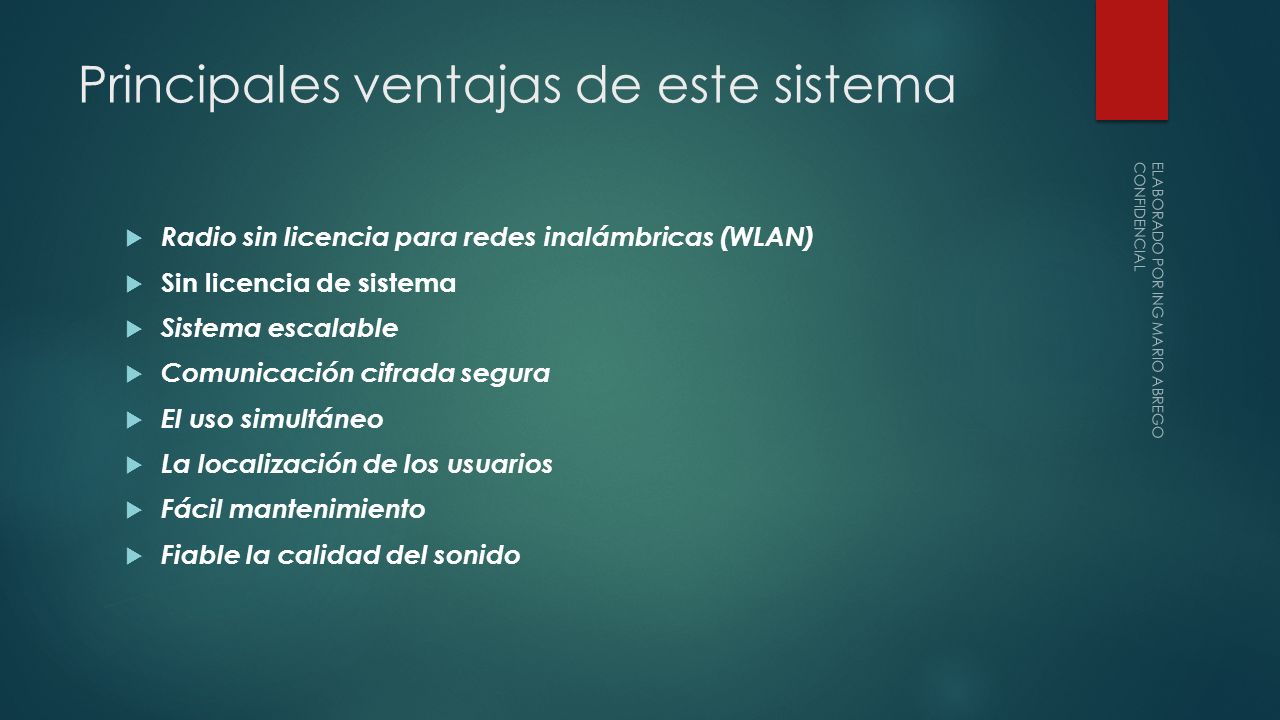

4 Principales ventajas de este sistema  Radio sin licencia para redes inalámbricas (WLAN)  Sin licencia de sistema  Sistema escalable  Comunicación cifrada segura  El uso simultáneo  La localización de los usuarios  Fácil mantenimiento  Fiable la calidad del sonido ELABORADO POR ING MARIO ABREGO CONFIDENCIAL

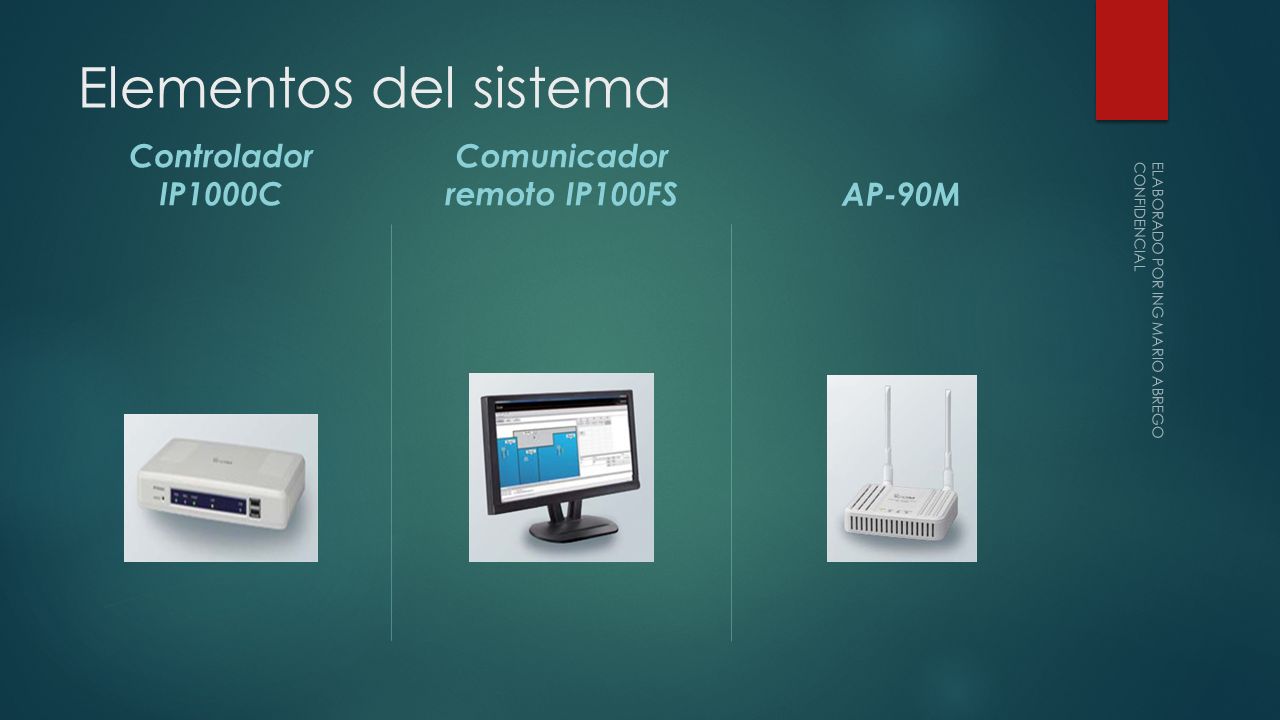

5 Elementos del sistema Controlador IP1000C Comunicador remoto IP100FSAP-90M ELABORADO POR ING MARIO ABREGO CONFIDENCIAL

6 Opciones de comunicación  Llamadas individuales o de grupo Usuarios en un hotel, por ejemplo, pueden moverse y comunicarse libremente por toda la red. ELABORADO POR ING MARIO ABREGO CONFIDENCIAL

7 Formas de comunicación  Comunicación en un edificio * El IP100H conecta al punto de acceso más cercano y luego automáticamente se mueve entre los diferentes puntos de la red ELABORADO POR ING MARIO ABREGO CONFIDENCIAL

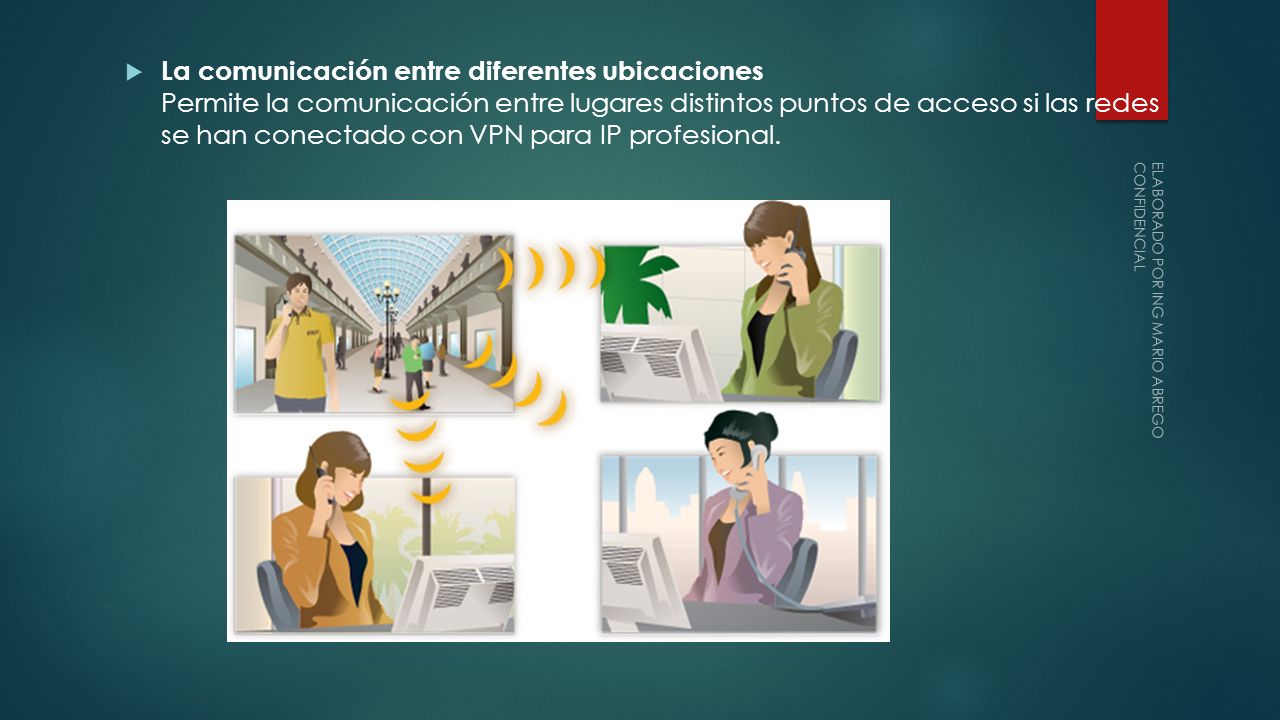

8  La comunicación entre diferentes ubicaciones Permite la comunicación entre lugares distintos puntos de acceso si las redes se han conectado con VPN para IP profesional. ELABORADO POR ING MARIO ABREGO CONFIDENCIAL

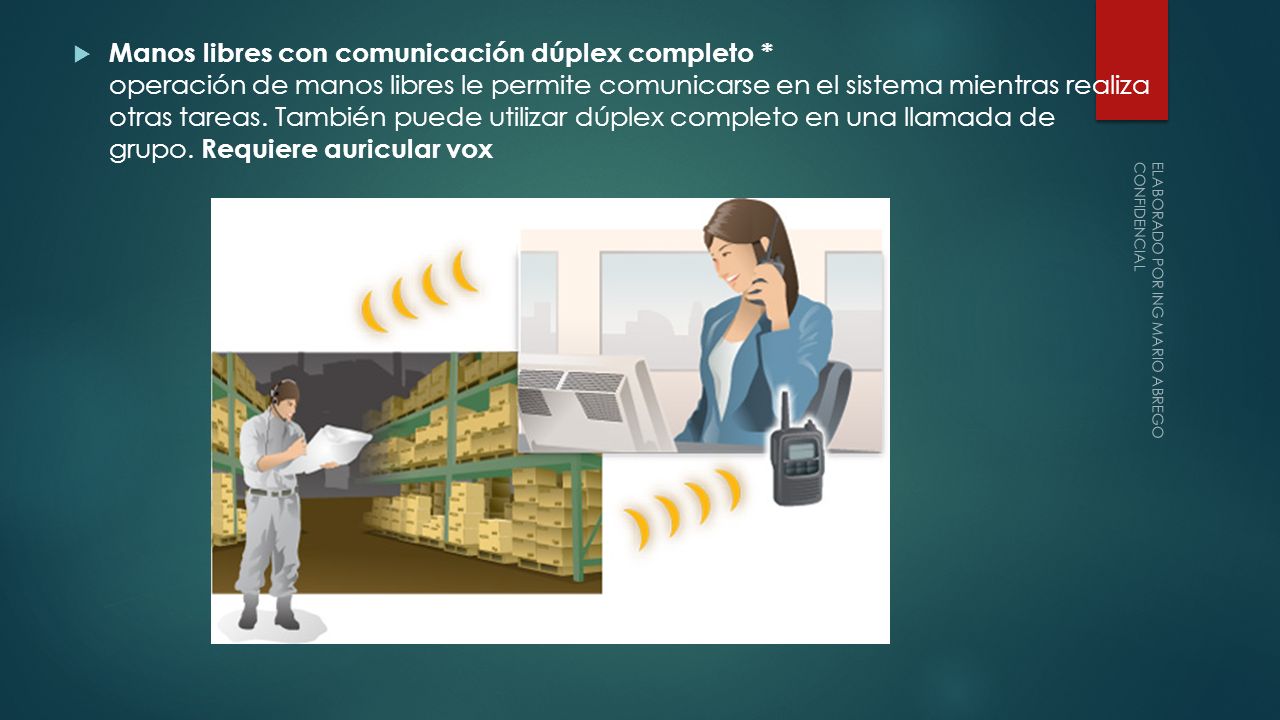

9  Manos libres con comunicación dúplex completo * operación de manos libres le permite comunicarse en el sistema mientras realiza otras tareas. También puede utilizar dúplex completo en una llamada de grupo. Requiere auricular vox ELABORADO POR ING MARIO ABREGO CONFIDENCIAL

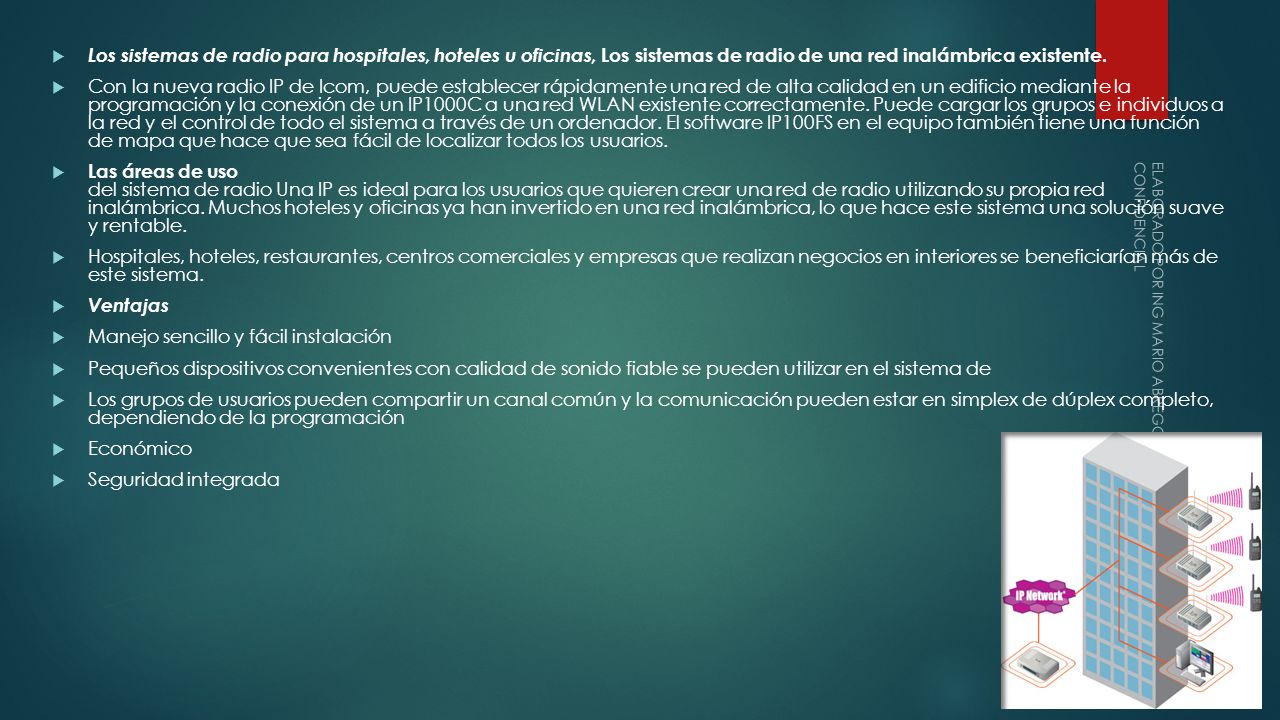

10  Los sistemas de radio para hospitales, hoteles u oficinas, Los sistemas de radio de una red inalámbrica existente.  Con la nueva radio IP de Icom, puede establecer rápidamente una red de alta calidad en un edificio mediante la programación y la conexión de un IP1000C a una red WLAN existente correctamente. Puede cargar los grupos e individuos a la red y el control de todo el sistema a través de un ordenador. El software IP100FS en el equipo también tiene una función de mapa que hace que sea fácil de localizar todos los usuarios.  Las áreas de uso del sistema de radio Una IP es ideal para los usuarios que quieren crear una red de radio utilizando su propia red inalámbrica. Muchos hoteles y oficinas ya han invertido en una red inalámbrica, lo que hace este sistema una solución suave y rentable.  Hospitales, hoteles, restaurantes, centros comerciales y empresas que realizan negocios en interiores se beneficiarían más de este sistema.  Ventajas  Manejo sencillo y fácil instalación  Pequeños dispositivos convenientes con calidad de sonido fiable se pueden utilizar en el sistema de  Los grupos de usuarios pueden compartir un canal común y la comunicación pueden estar en simplex de dúplex completo, dependiendo de la programación  Económico  Seguridad integrada ELABORADO POR ING MARIO ABREGO CONFIDENCIAL

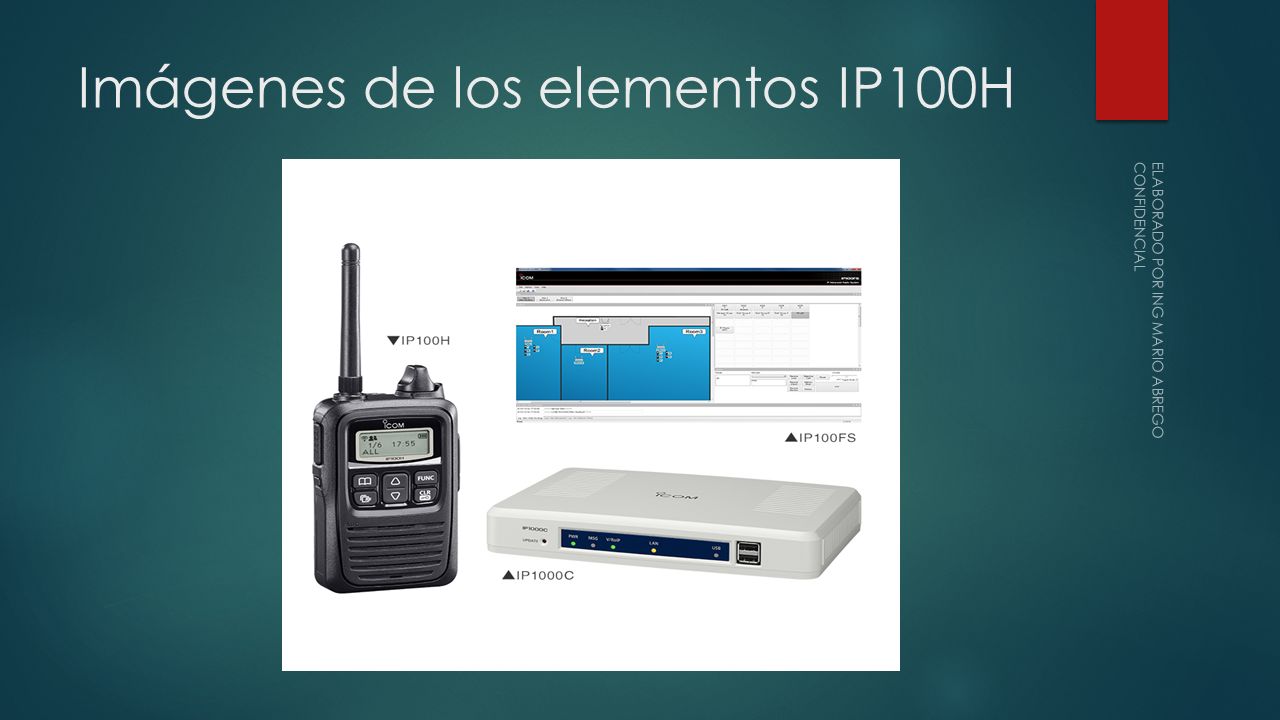

11 Imágenes de los elementos IP100H ELABORADO POR ING MARIO ABREGO CONFIDENCIAL

12 Diagrama del sistema y su funcionamiento ELABORADO POR ING MARIO ABREGO CONFIDENCIAL

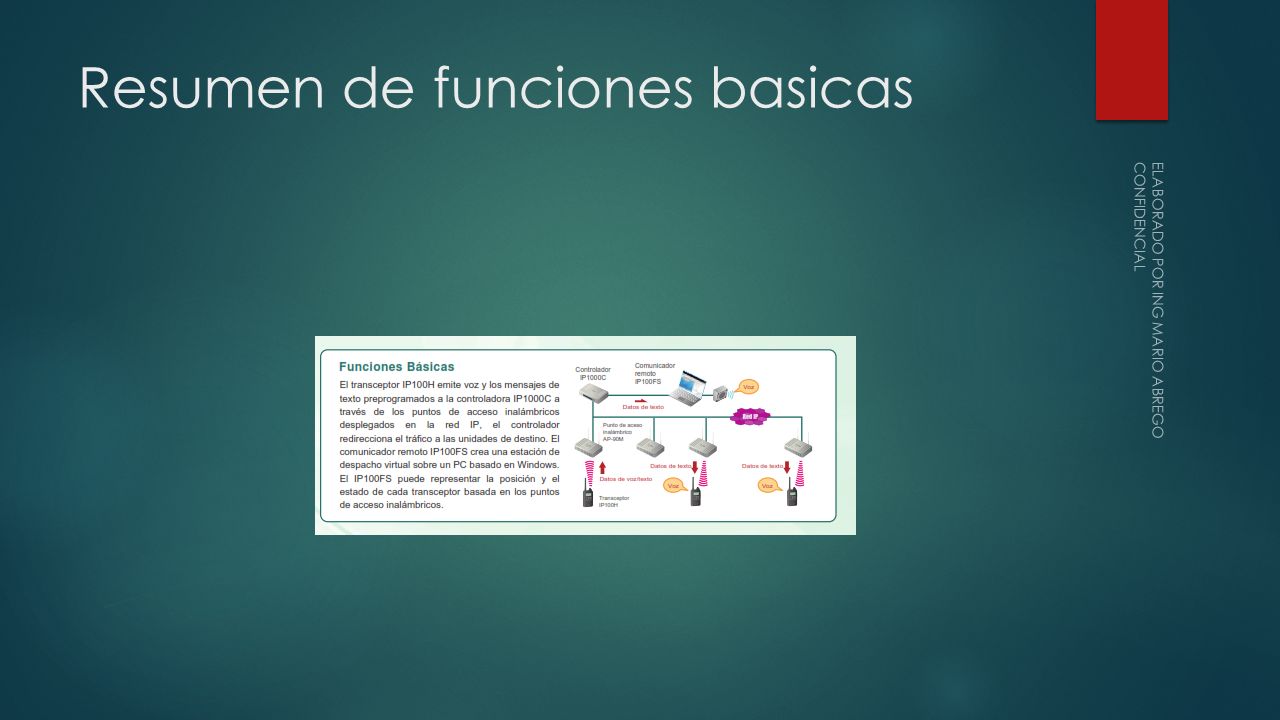

13 Resumen de funciones basicas ELABORADO POR ING MARIO ABREGO CONFIDENCIAL

14 Conexión con Sistema de Celular.  Conexión con Sistema de Celular.  También este sistema puede conectarse a la red celular por medio de una interface que se utiliza para comunicar el radio a un software llamado zello, que debe estar instalado en un computador.  Instalación  Instalación de zello de la página oficial para PC  Instalación de zello.apk para Android o Apple en el celular  Interconexión de la interface de audio entre el radio y la PC  Conexión de internet a la interface ELABORADO POR ING MARIO ABREGO CONFIDENCIAL

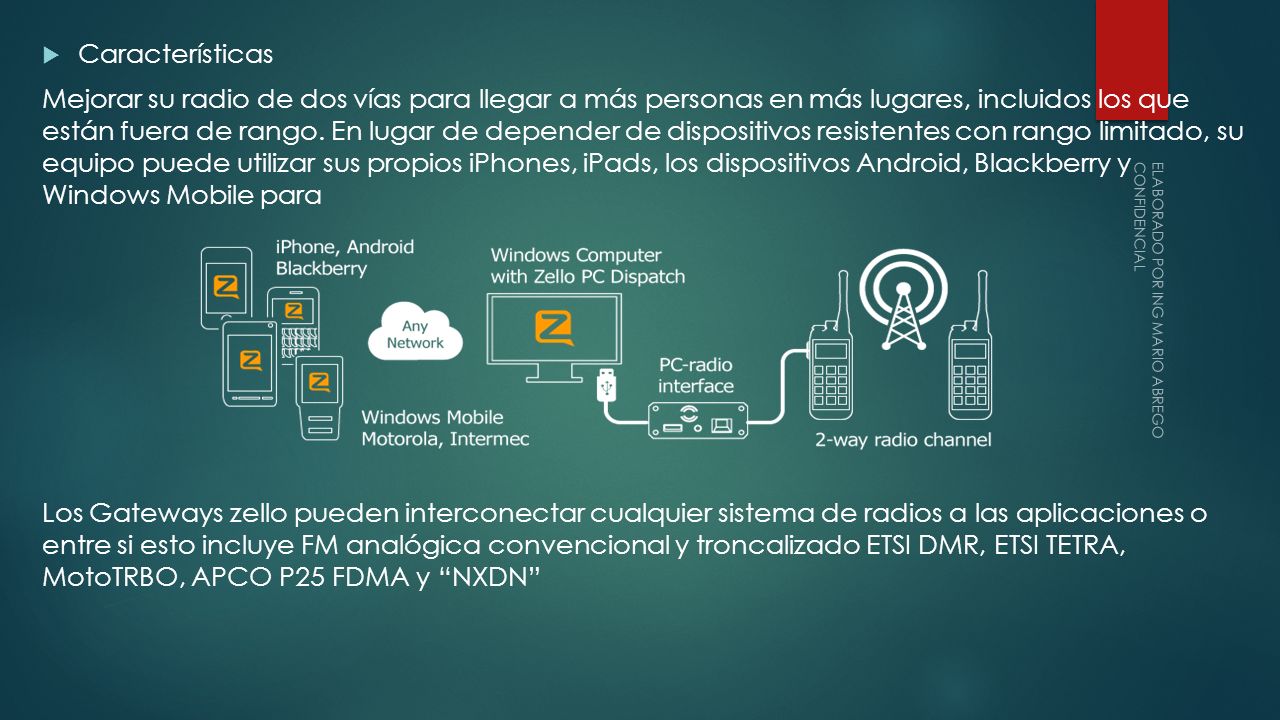

15  Características Mejorar su radio de dos vías para llegar a más personas en más lugares, incluidos los que están fuera de rango. En lugar de depender de dispositivos resistentes con rango limitado, su equipo puede utilizar sus propios iPhones, iPads, los dispositivos Android, Blackberry y Windows Mobile para Los Gateways zello pueden interconectar cualquier sistema de radios a las aplicaciones o entre si esto incluye FM analógica convencional y troncalizado ETSI DMR, ETSI TETRA, MotoTRBO, APCO P25 FDMA y “NXDN” ELABORADO POR ING MARIO ABREGO CONFIDENCIAL
