1 LUBRICACION FORZADA DE CILINDROS Y PACKINGS

2 No Flow Sistema de Bomba a Punto

3

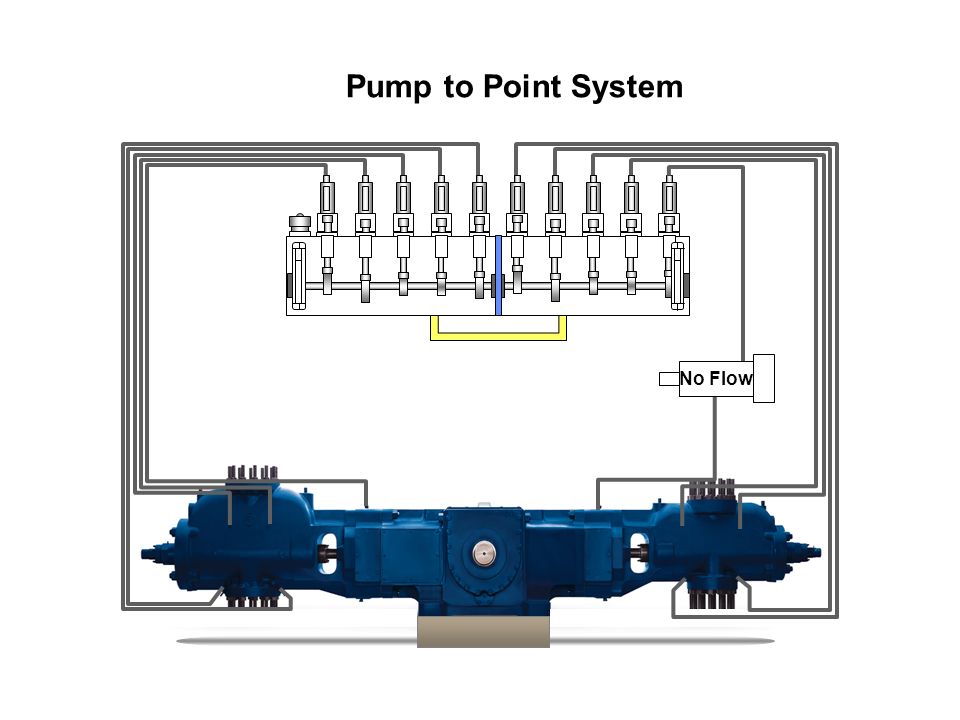

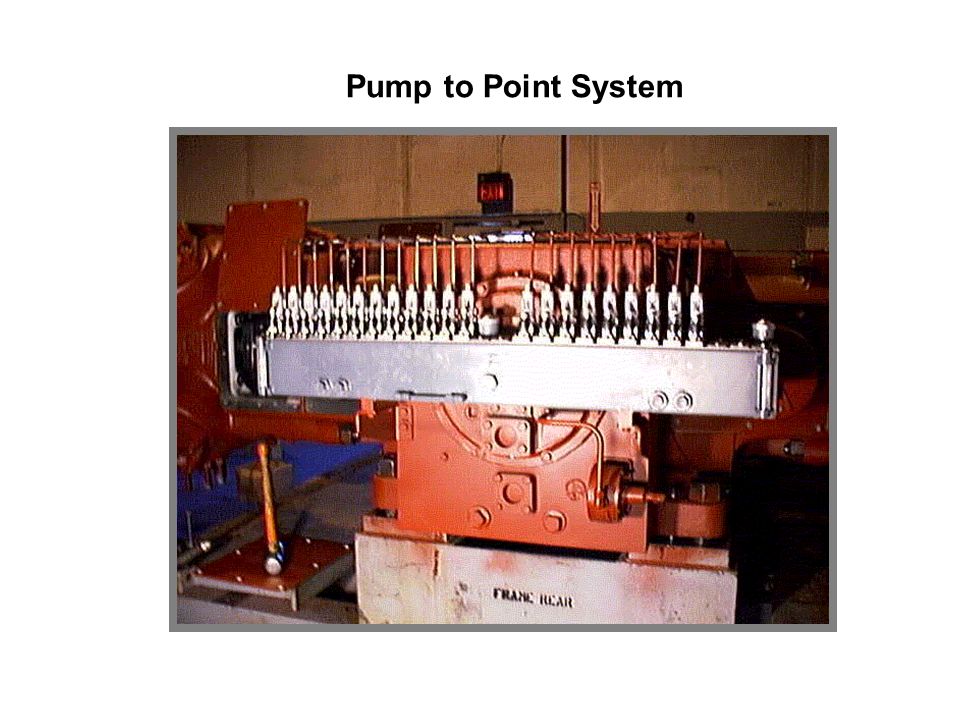

4 Pump to Point System

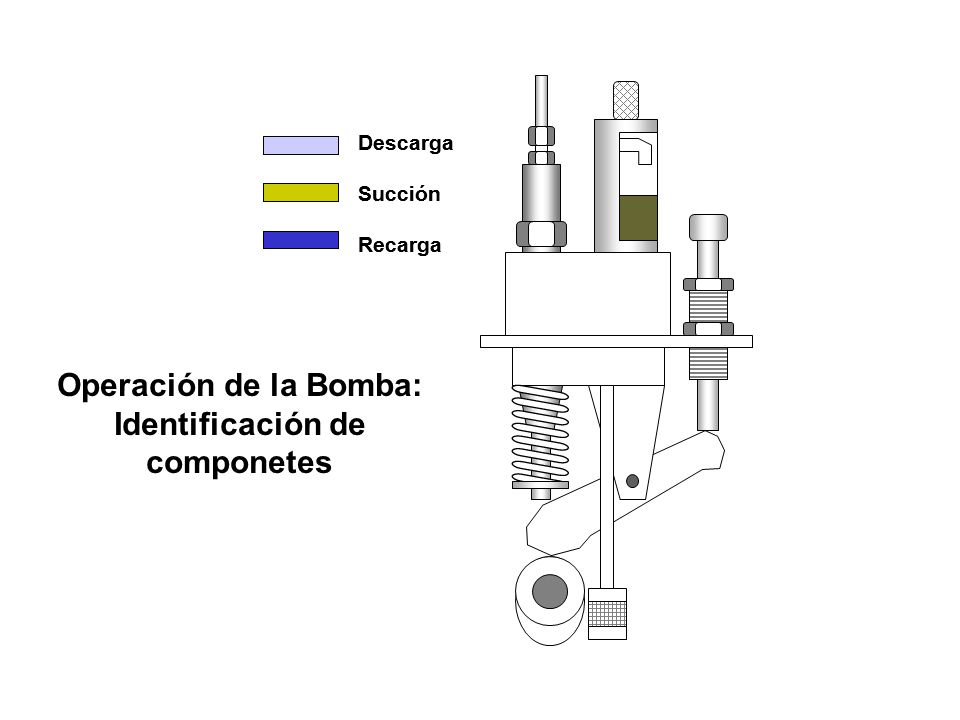

5 Descarga Succión Recarga Operación de la Bomba: Identificación de componetes Descarga Succión Recarga

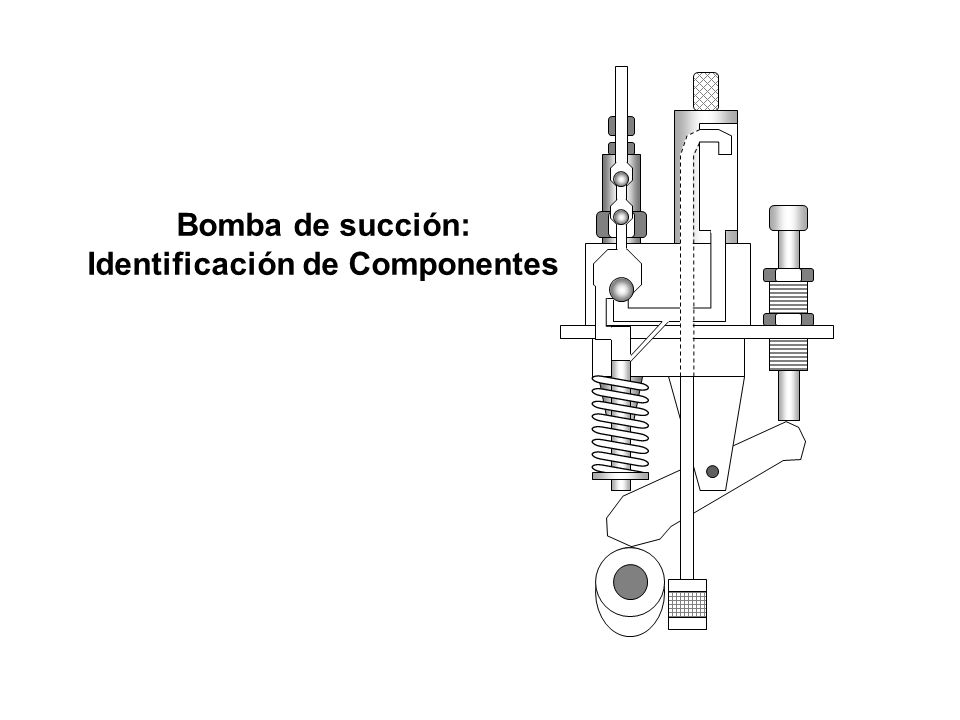

6 Bomba de succión: Identificación de Componentes

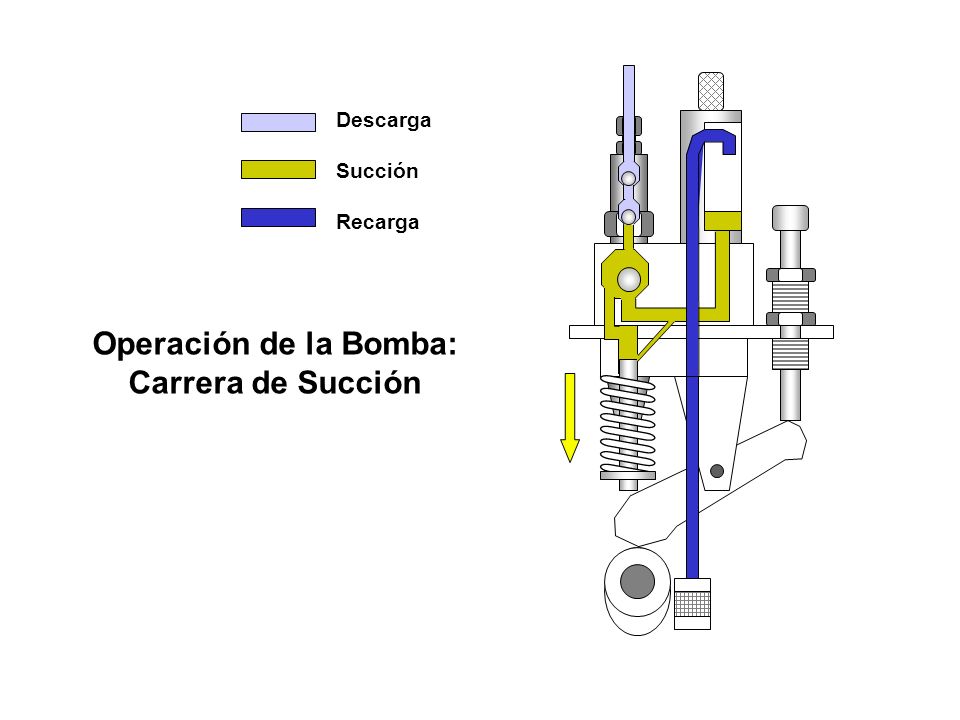

7 Descarga Succión Recarga Operación de la Bomba: Carrera de Succión

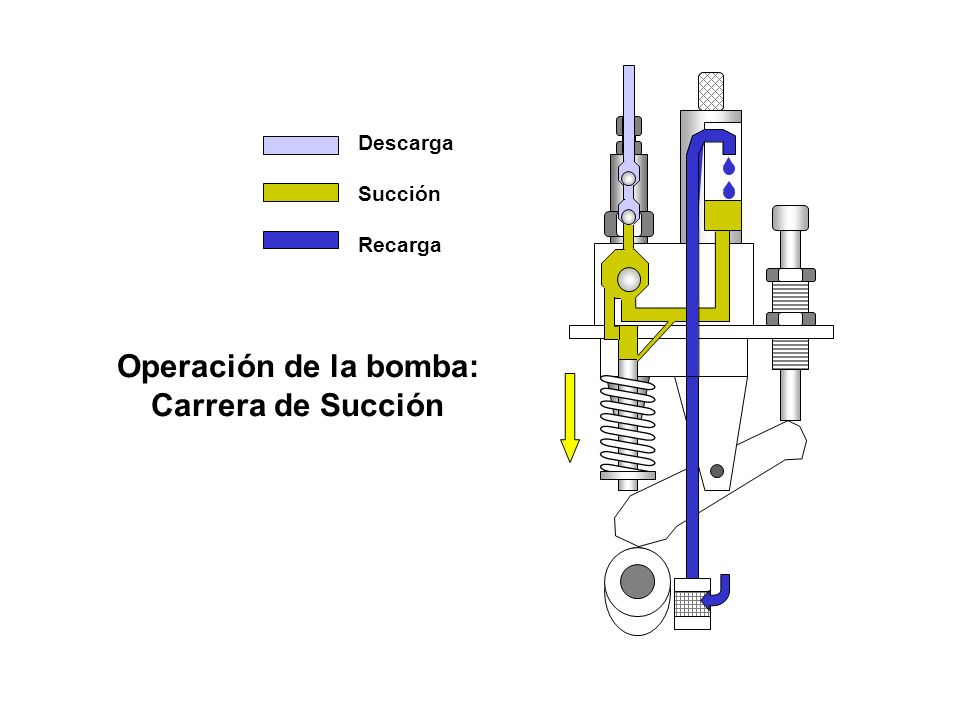

8 Descarga Succión Recarga Operación de la bomba: Carrera de Succión

9 Descarga Succión Recarga Operación de la Bomba: Carrera de descarga

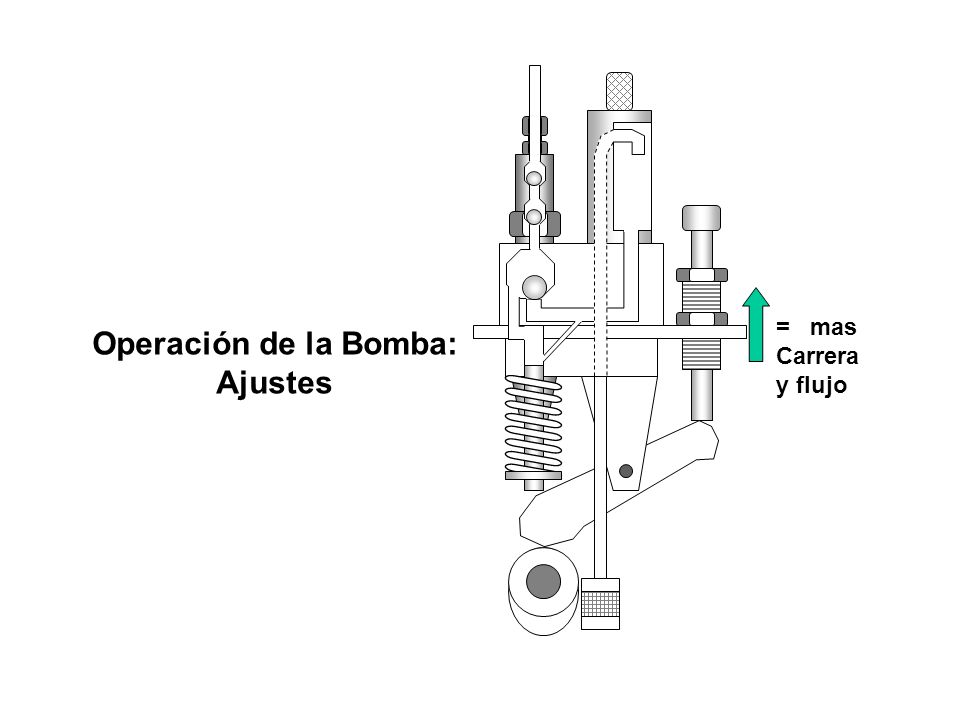

10 = mas Carrera y flujo Operación de la Bomba: Ajustes

11 Operación de la Bomba: Ajustes =menos Carrera y Flujo

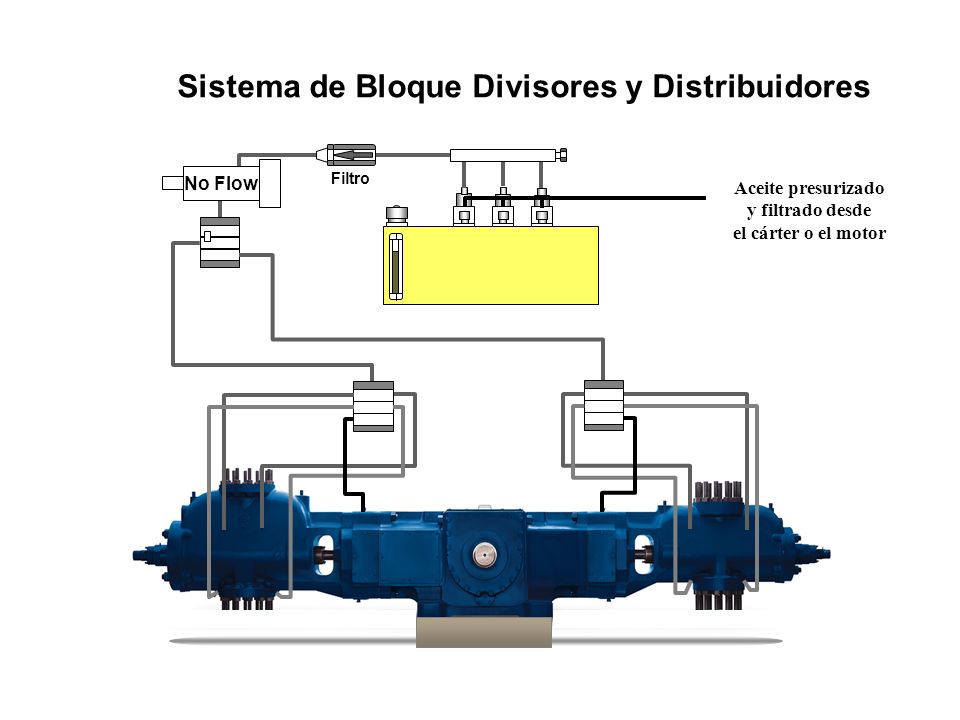

12 Sistema de Bloque Divisores y Distribuidores No Flow Filtro Aceite presurizado y filtrado desde el cárter o el motor

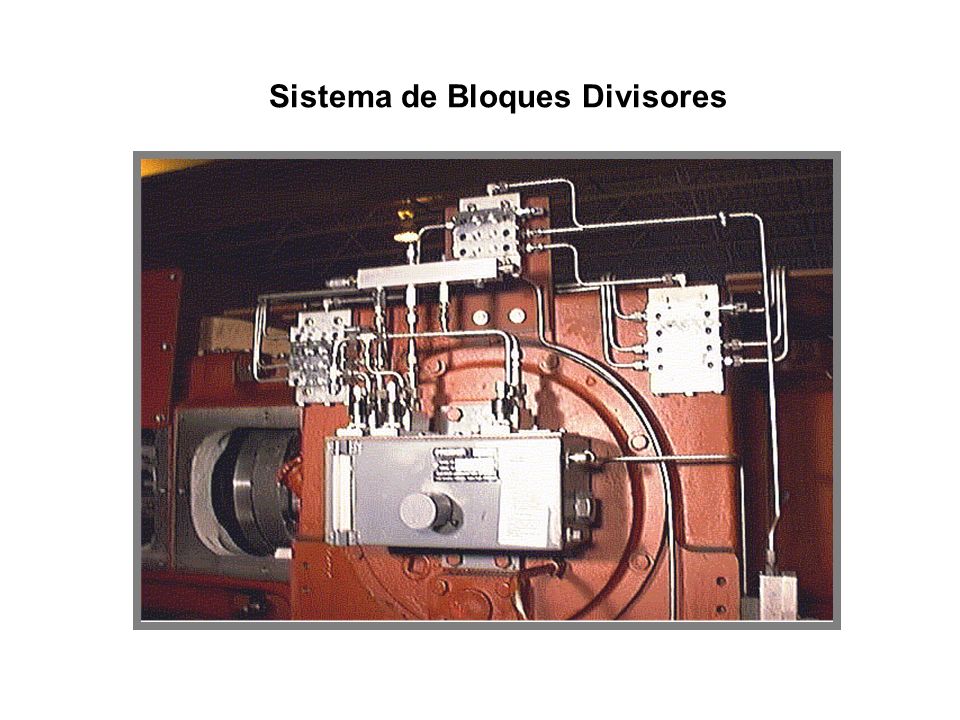

13 Sistema de Bloques Divisores

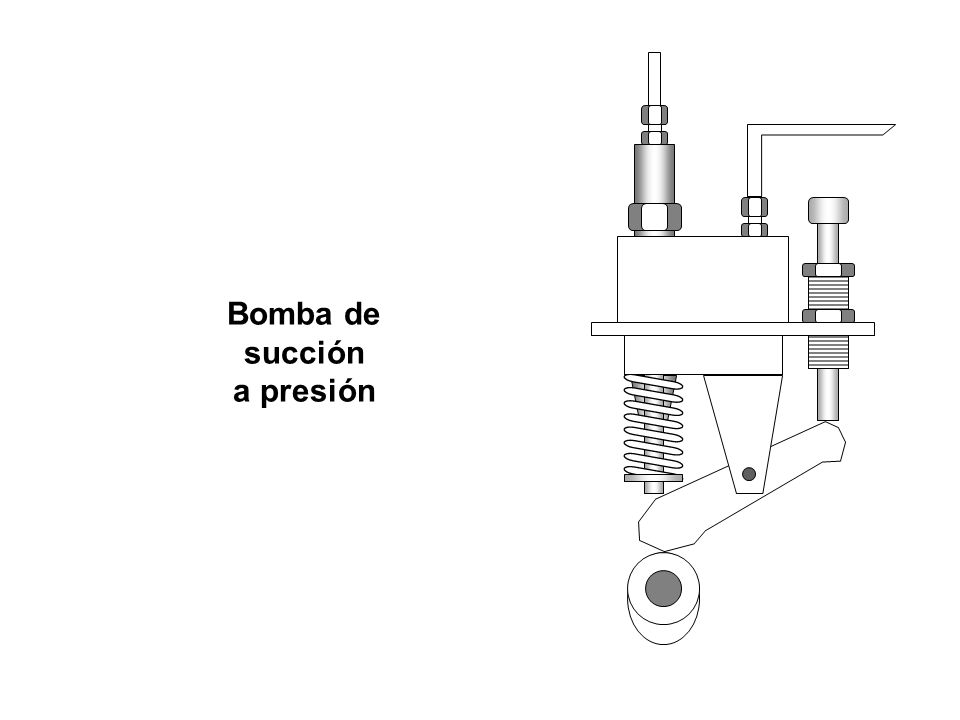

14 Bomba de succión a presión

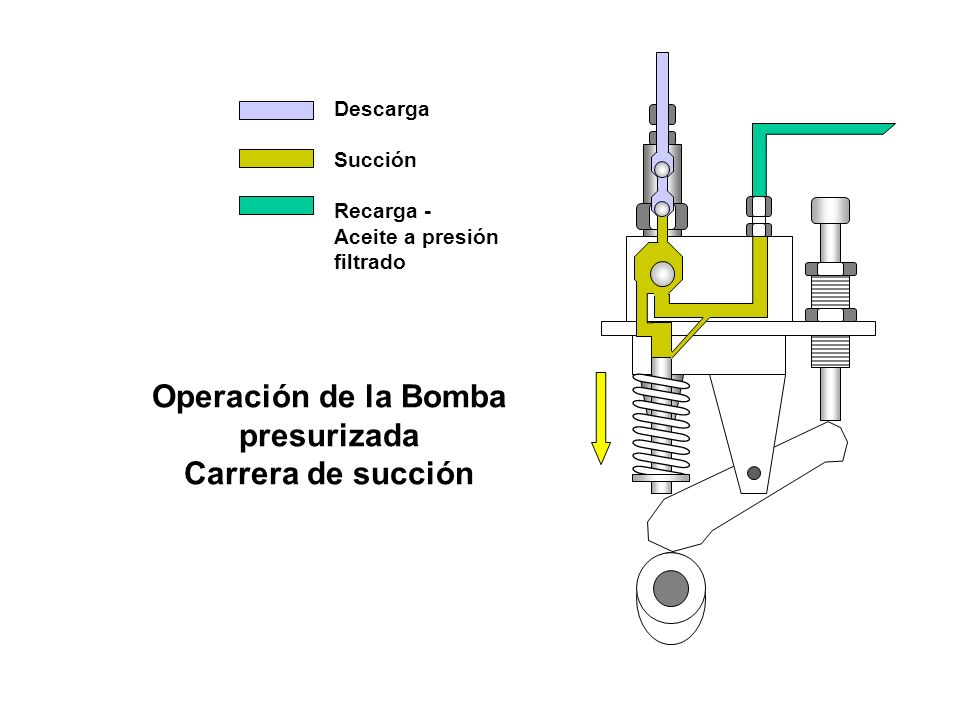

15 Descarga Succión Recarga - Aceite a presión filtrado Operación de la Bomba presurizada Carrera de succión

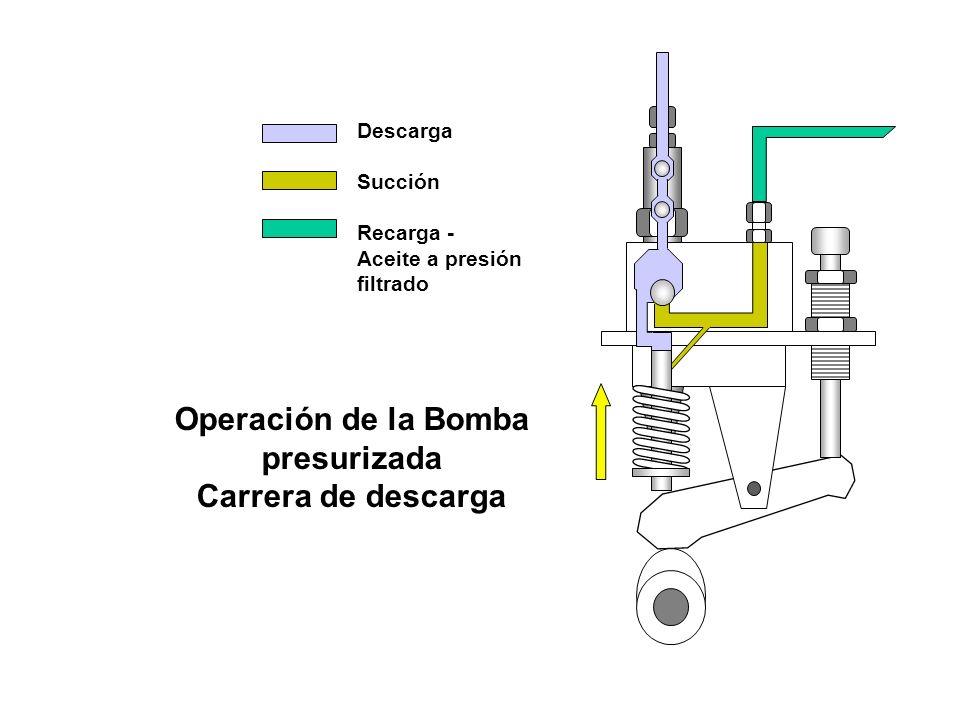

16 Descarga Succión Recarga - Aceite a presión filtrado Operación de la Bomba presurizada Carrera de descarga

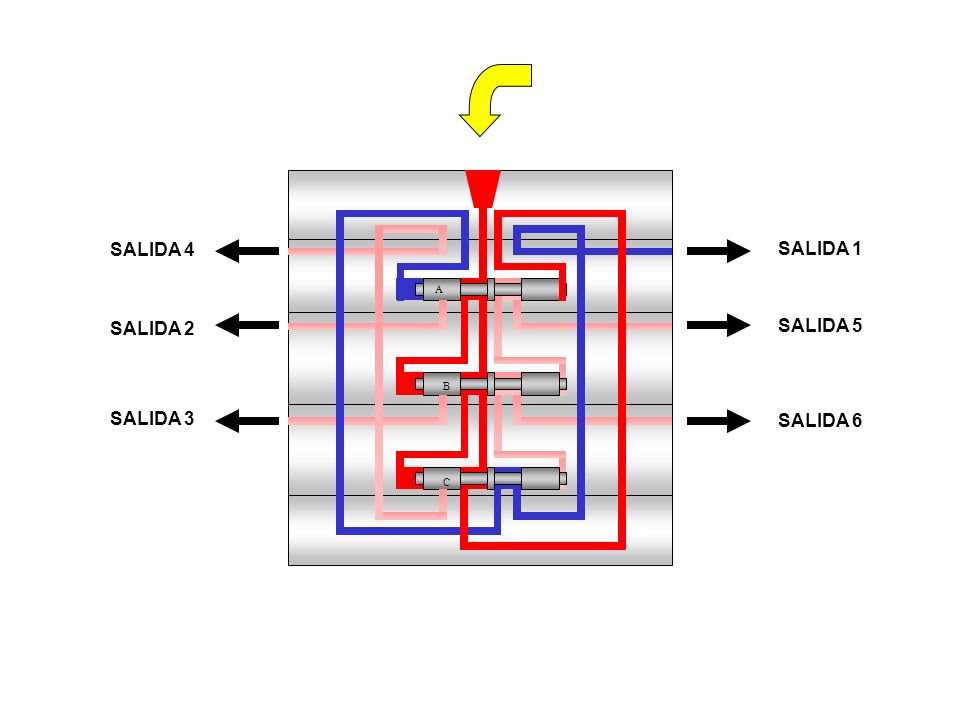

17 A B C SALIDA 5 SALIDA 6 SALIDA 4 SALIDA 2 SALIDA 3 SALIDA 1

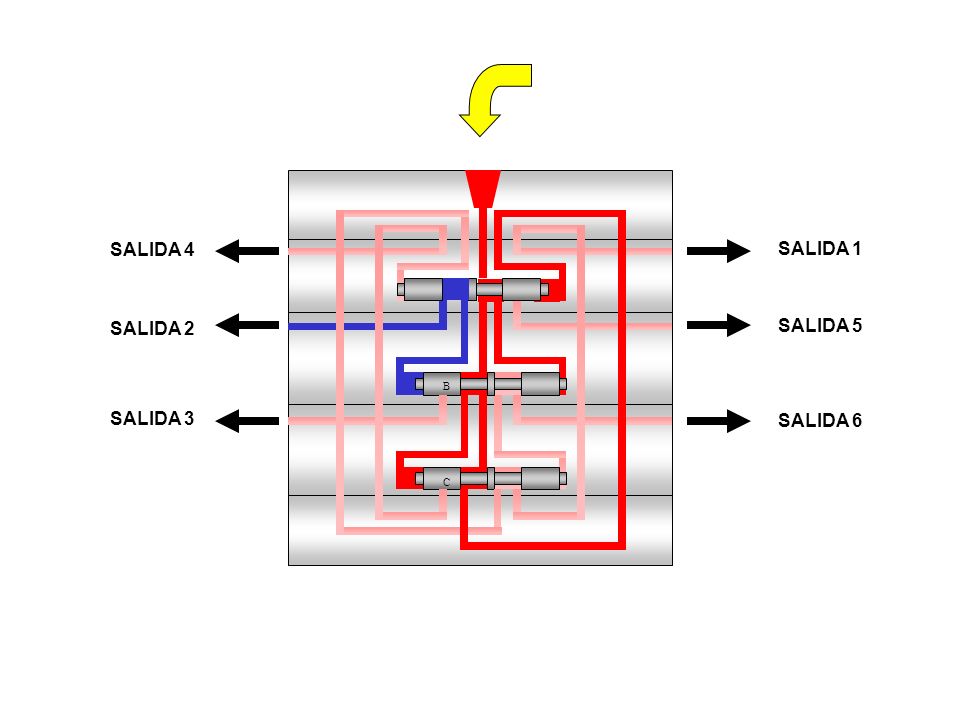

18 A B C SALIDA 5 SALIDA 6 SALIDA 4 SALIDA 2 SALIDA 3 SALIDA 1

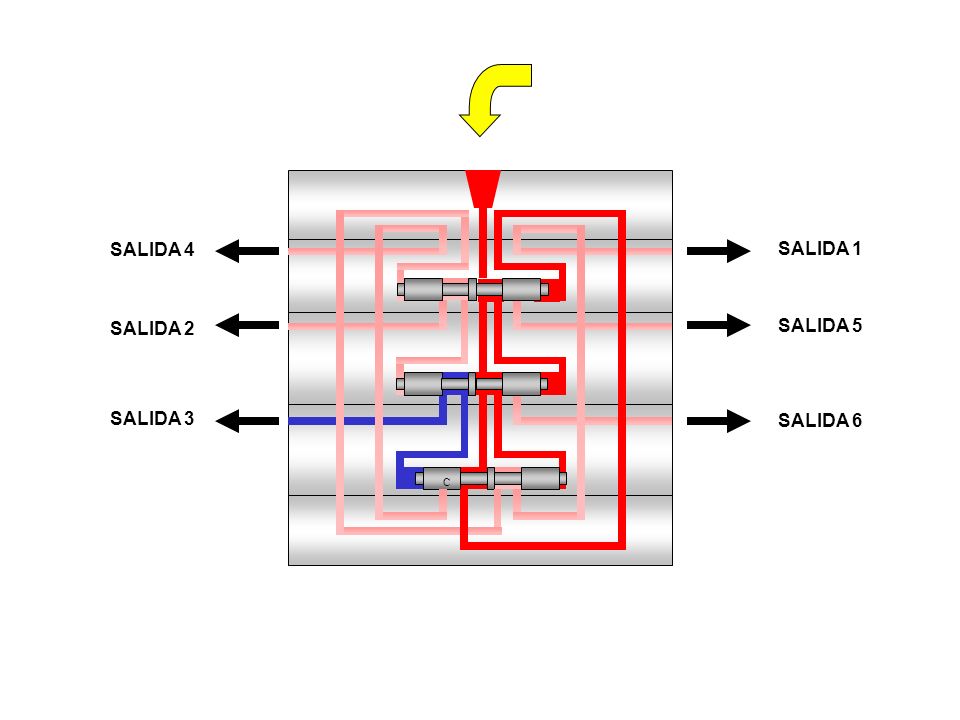

19 A B C SALIDA 5 SALIDA 6 SALIDA 4 SALIDA 2 SALIDA 3 SALIDA 1

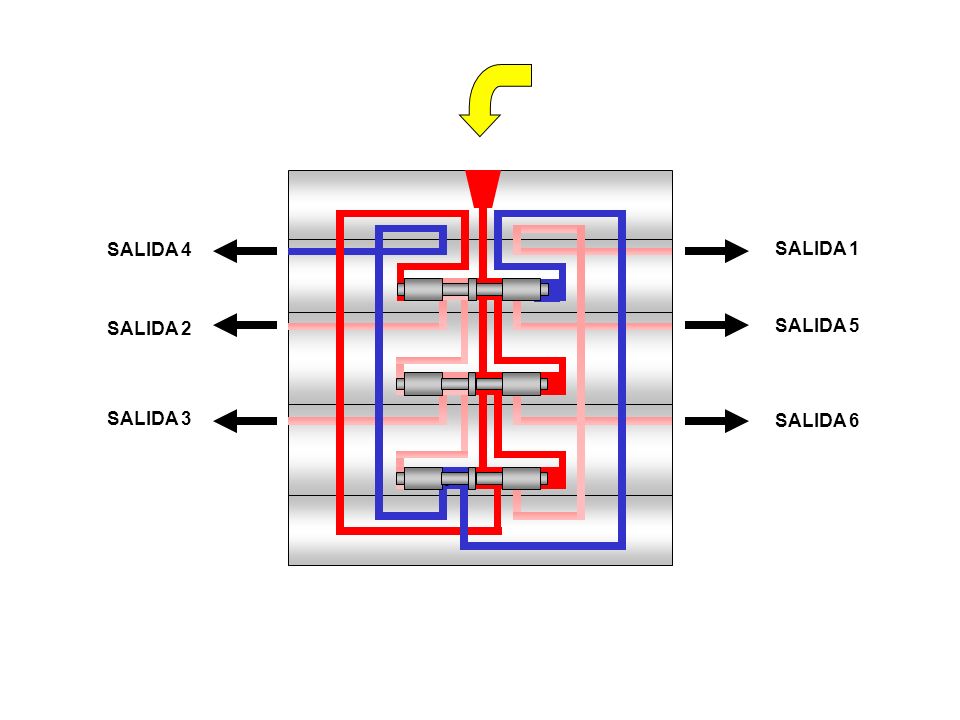

20 A B C SALIDA 5 SALIDA 6 SALIDA 4 SALIDA 2 SALIDA 3 SALIDA 1

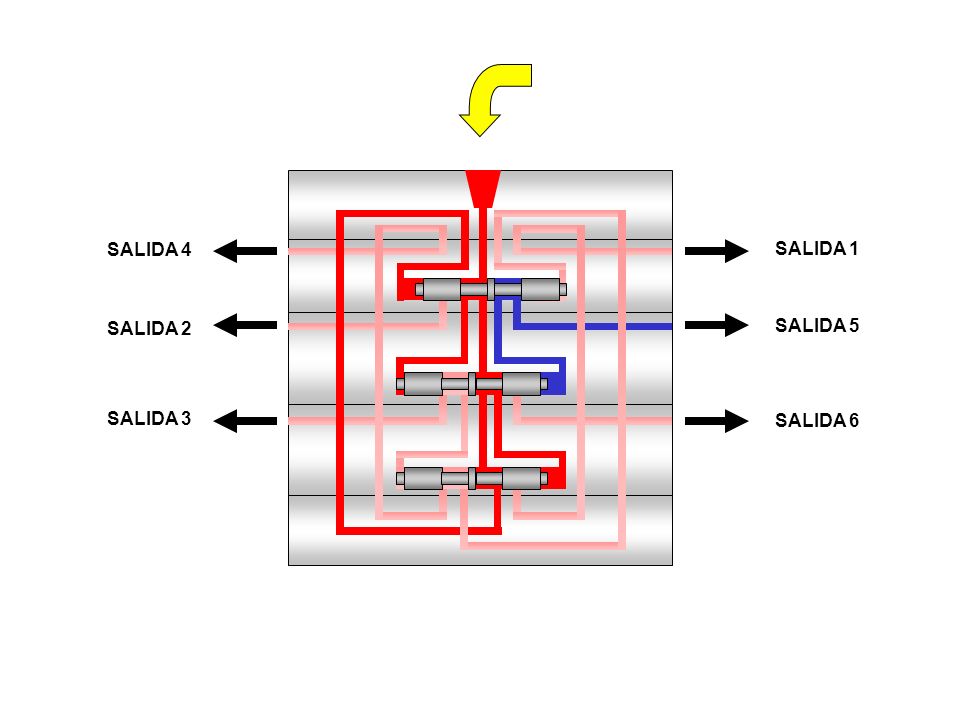

21 A B SALIDA 5 SALIDA 6 SALIDA 4 SALIDA 2 SALIDA 3 SALIDA 1

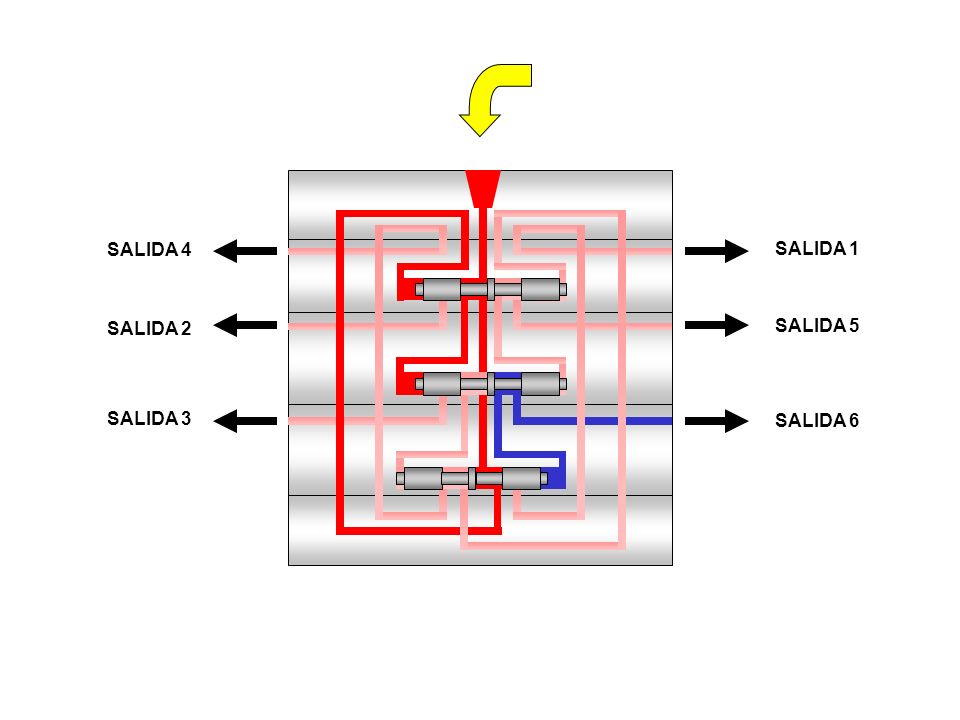

22 A B SALIDA 5 SALIDA 6 SALIDA 4 SALIDA 2 SALIDA 3 SALIDA 1

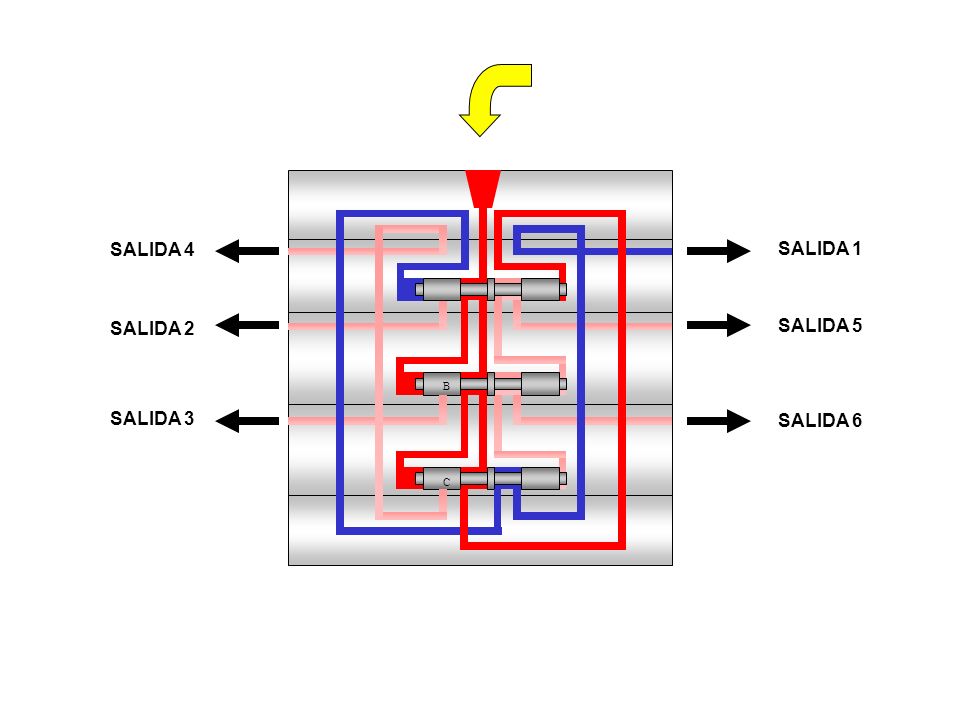

23 A B C SALIDA 5 SALIDA 6 SALIDA 4 SALIDA 2 SALIDA 3 SALIDA 1

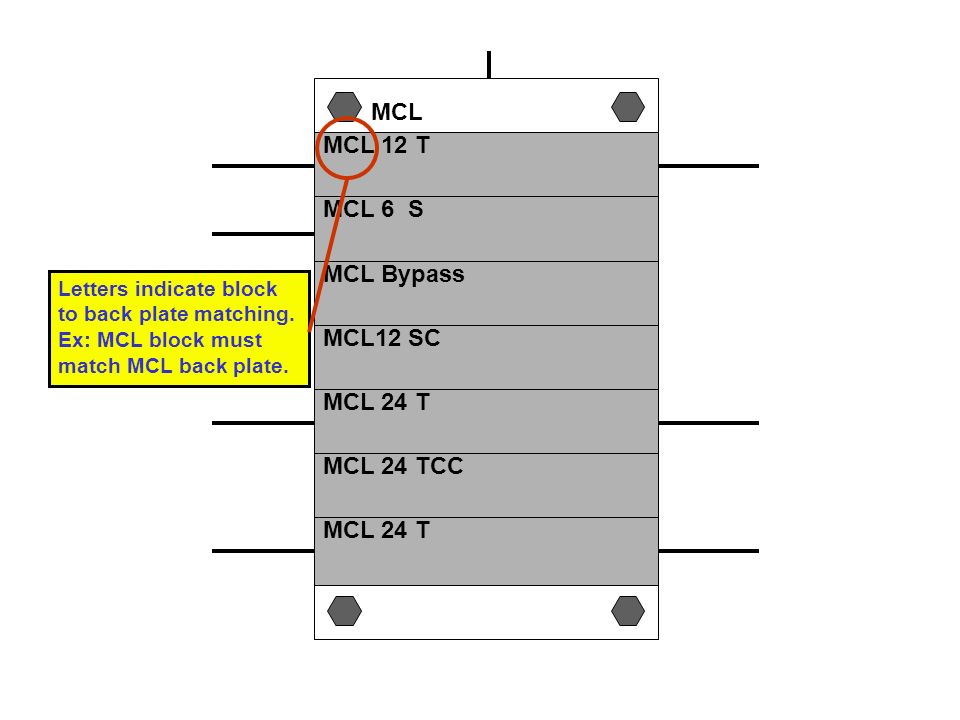

24 MCL 6 S MCL 12 T MCL Bypass MCL12 SC MCL 24 T MCL 24 TCC MCL 24 T MCL Letters indicate block to back plate matching. Ex: MCL block must match MCL back plate.

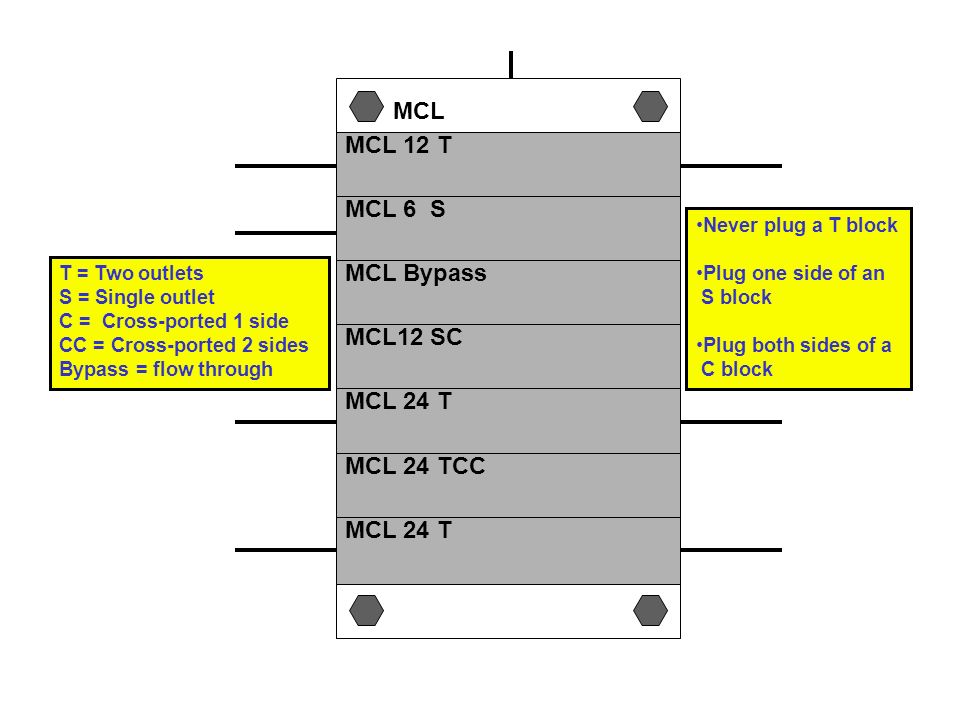

25 MCL 6 S MCL 12 T MCL Bypass MCL12 SC MCL 24 T MCL 24 TCC MCL 24 T MCL T = Two outlets S = Single outlet C = Cross-ported 1 side CC = Cross-ported 2 sides Bypass = flow through Never plug a T block Plug one side of an S block Plug both sides of a C block

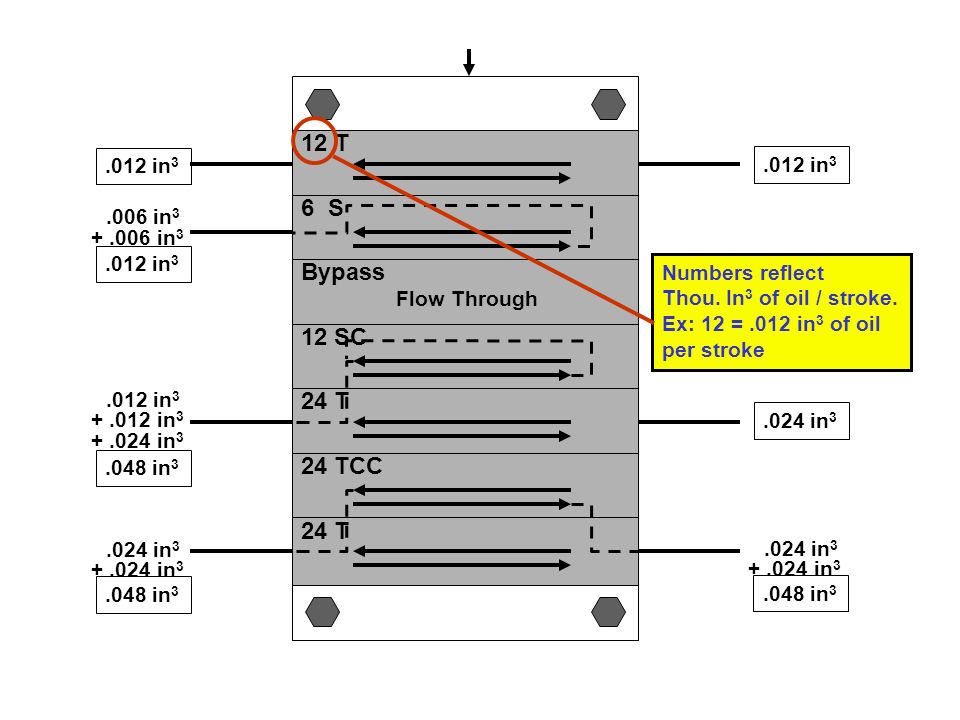

26 6 S 12 T Bypass 12 SC 24 T 24 TCC 24 T.012 in 3.006 in 3 +.006 in 3.012 in 3.024 in 3 Flow Through +.012 in 3.012 in 3.048 in 3 +.024 in 3.024 in 3 +.024 in 3.048 in 3.024 in 3 +.024 in 3.048 in 3 Numbers reflect Thou. In 3 of oil / stroke. Ex: 12 =.012 in 3 of oil per stroke

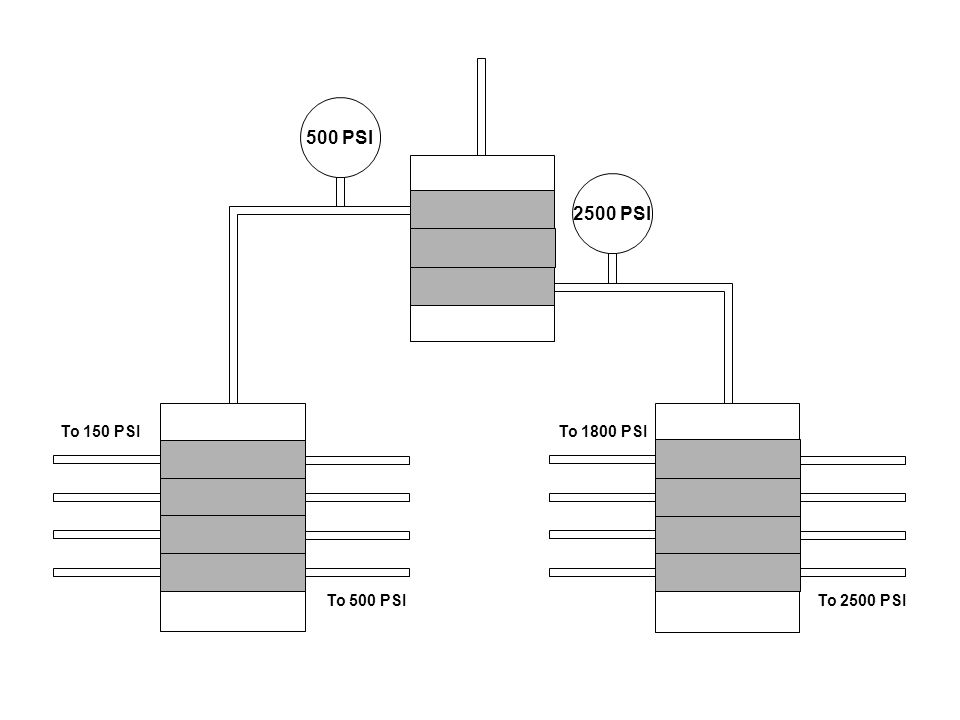

27 2500 PSI 500 PSI To 2500 PSI To 500 PSI To 150 PSITo 1800 PSI

28 2500 PSI 500 PSI

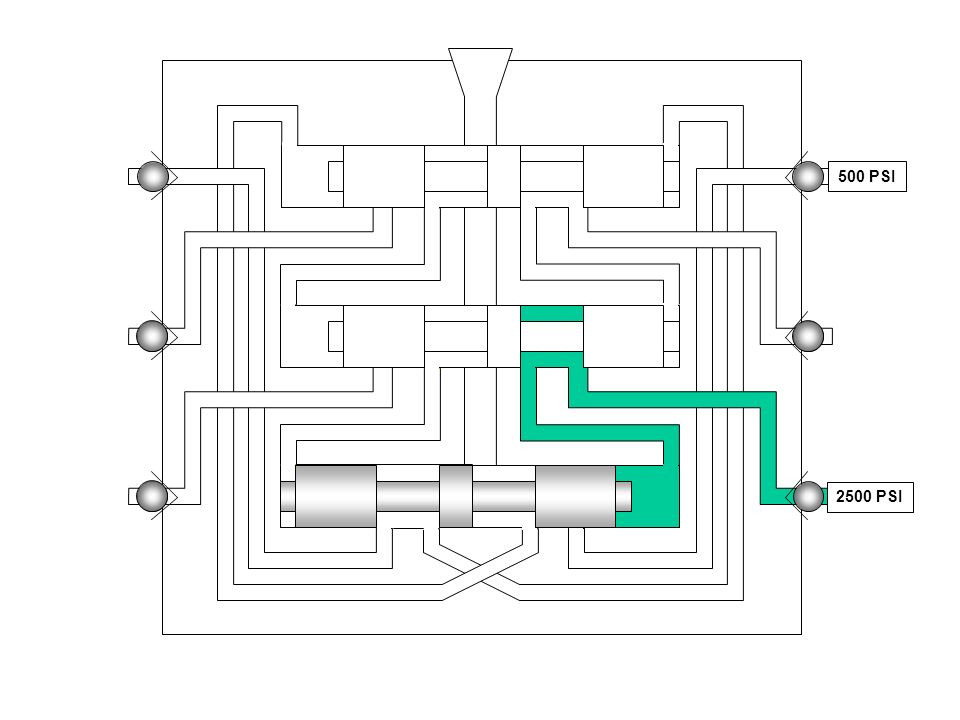

29 2500 PSI 500 PSI

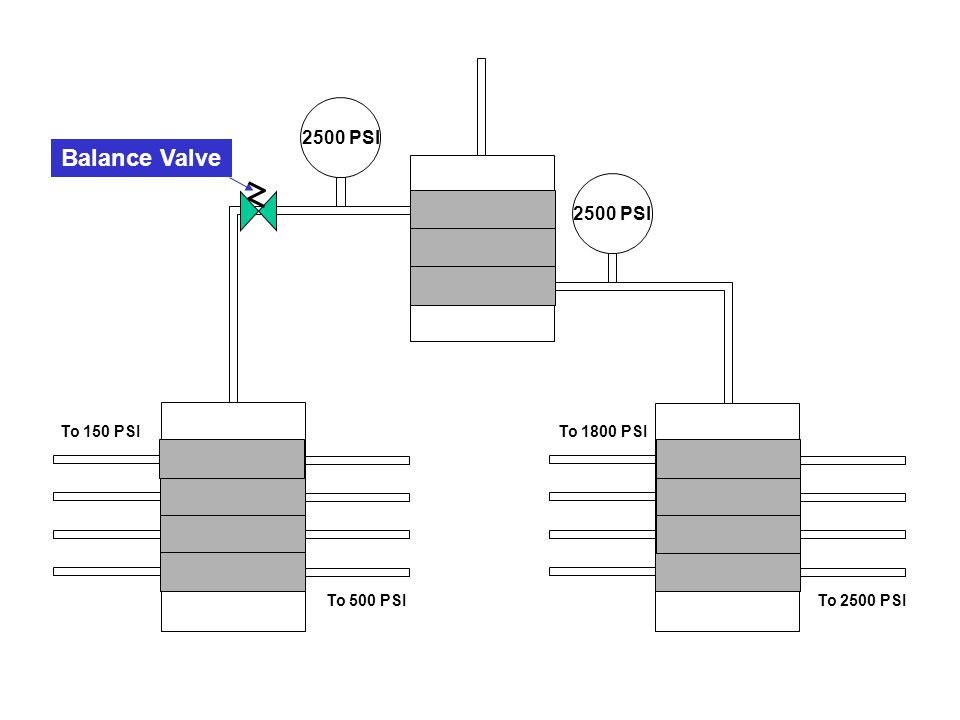

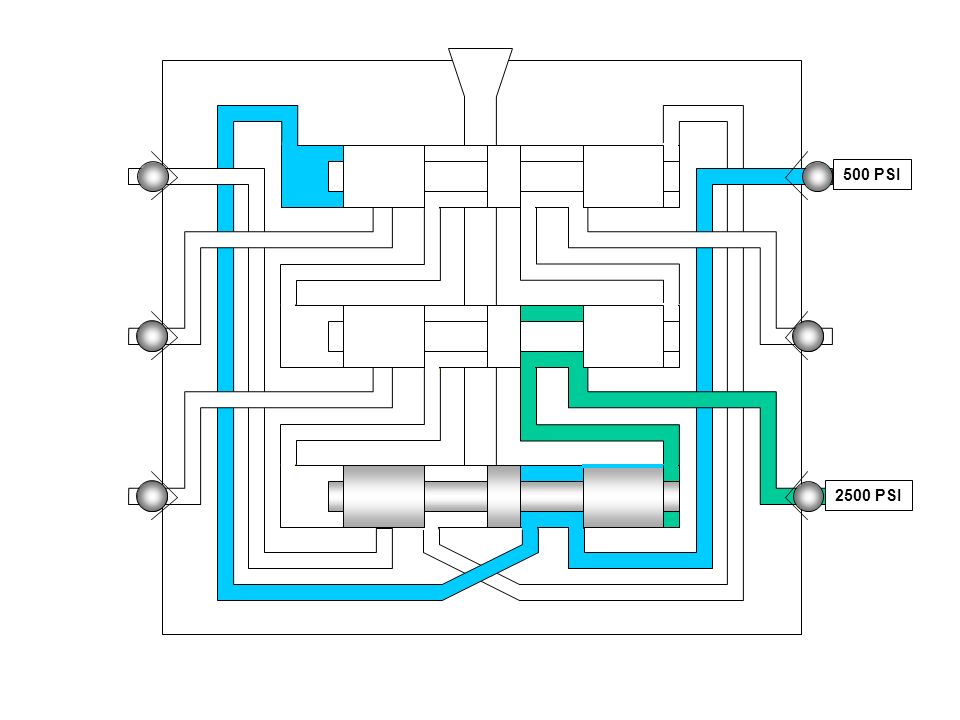

30 Balance Valve 2500 PSI To 2500 PSI To 500 PSI To 150 PSITo 1800 PSI

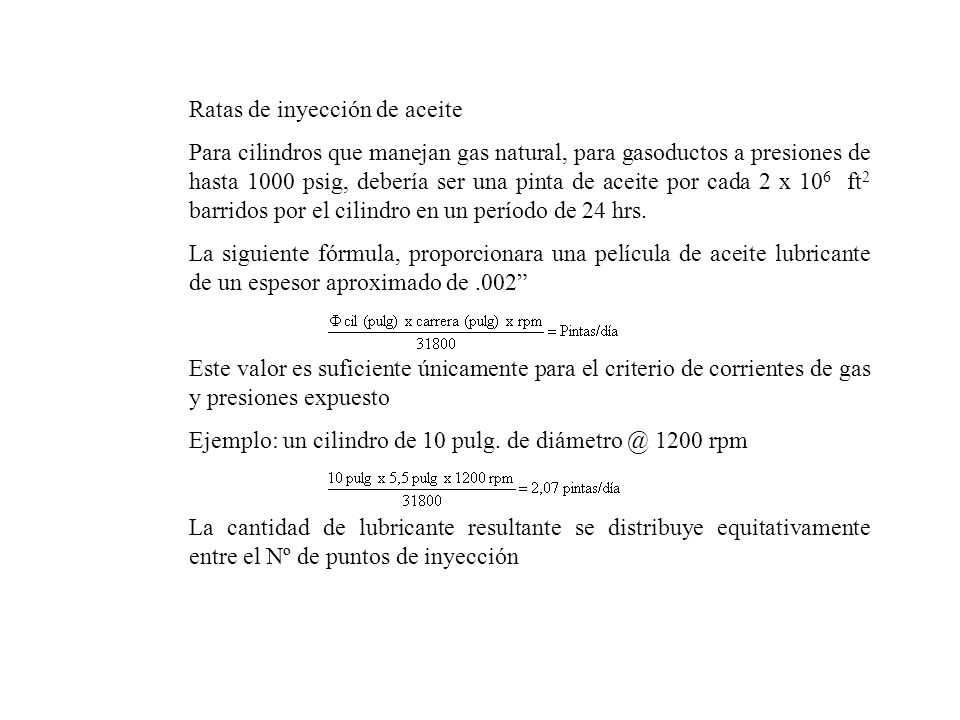

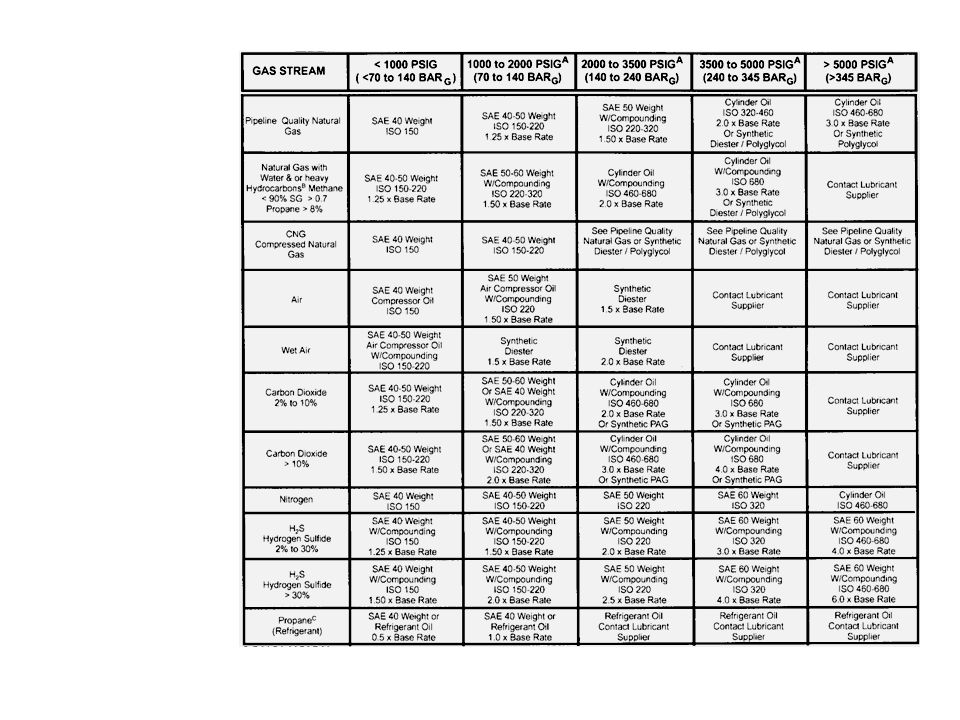

31 Ratas de inyección de aceite Para cilindros que manejan gas natural, para gasoductos a presiones de hasta 1000 psig, debería ser una pinta de aceite por cada 2 x 10 6 ft 2 barridos por el cilindro en un período de 24 hrs. La siguiente fórmula, proporcionara una película de aceite lubricante de un espesor aproximado de.002” Este valor es suficiente únicamente para el criterio de corrientes de gas y presiones expuesto Ejemplo: un cilindro de 10 pulg. de diámetro @ 1200 rpm La cantidad de lubricante resultante se distribuye equitativamente entre el Nº de puntos de inyección

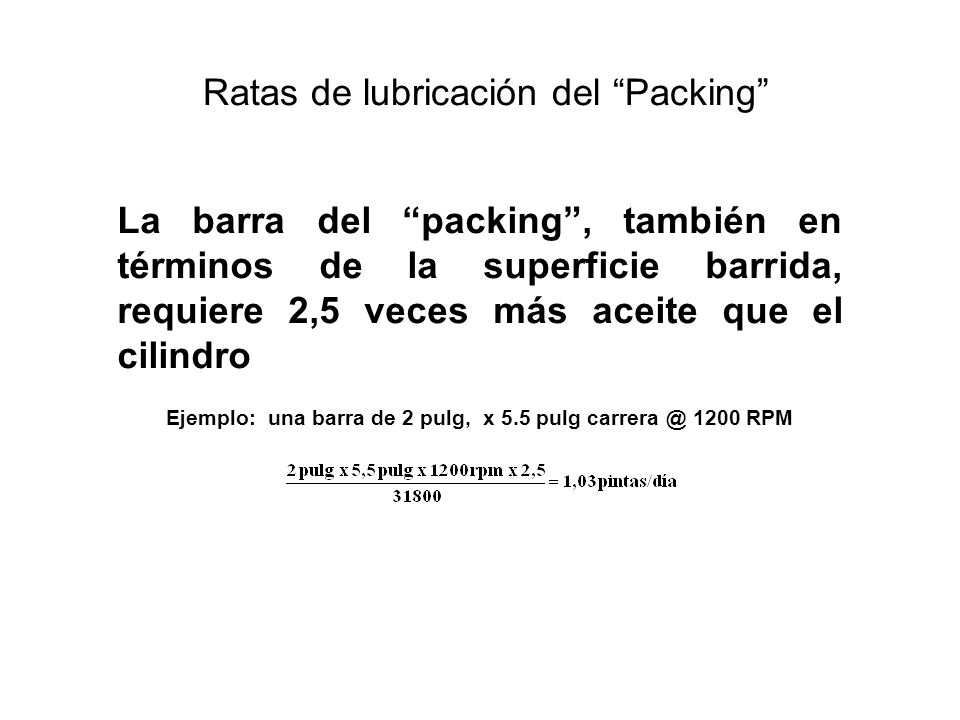

32 Ratas de lubricación del “Packing” La barra del “packing”, también en términos de la superficie barrida, requiere 2,5 veces más aceite que el cilindro Ejemplo: una barra de 2 pulg, x 5.5 pulg carrera @ 1200 RPM

33

34 ¿Alguna pregunta?
