1 1 Seguridad en Racks 2015

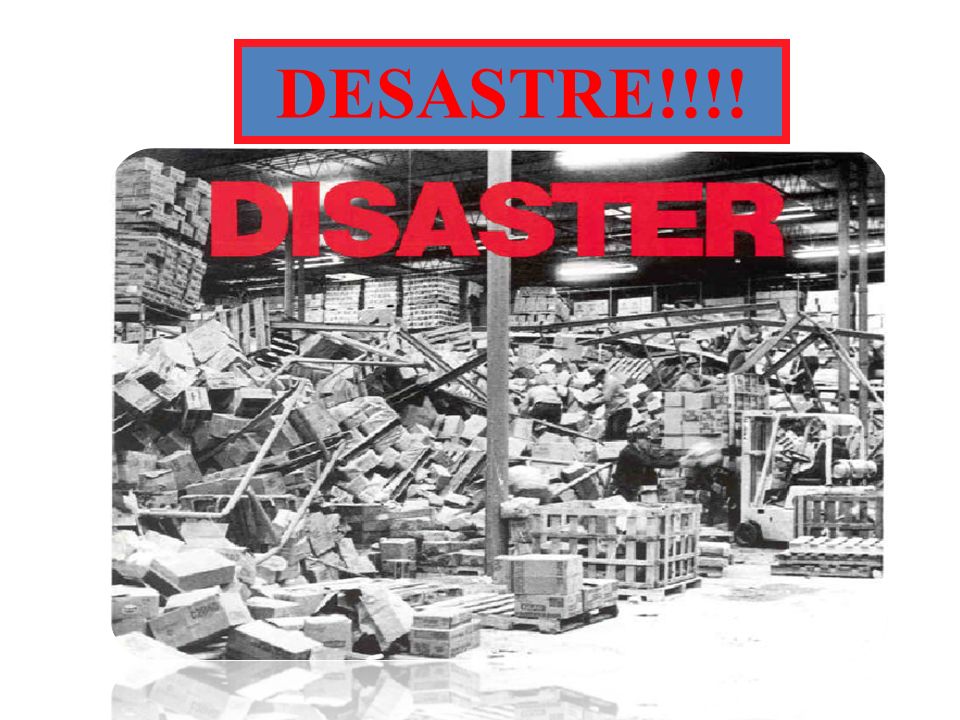

2 DESASTRE!!!!

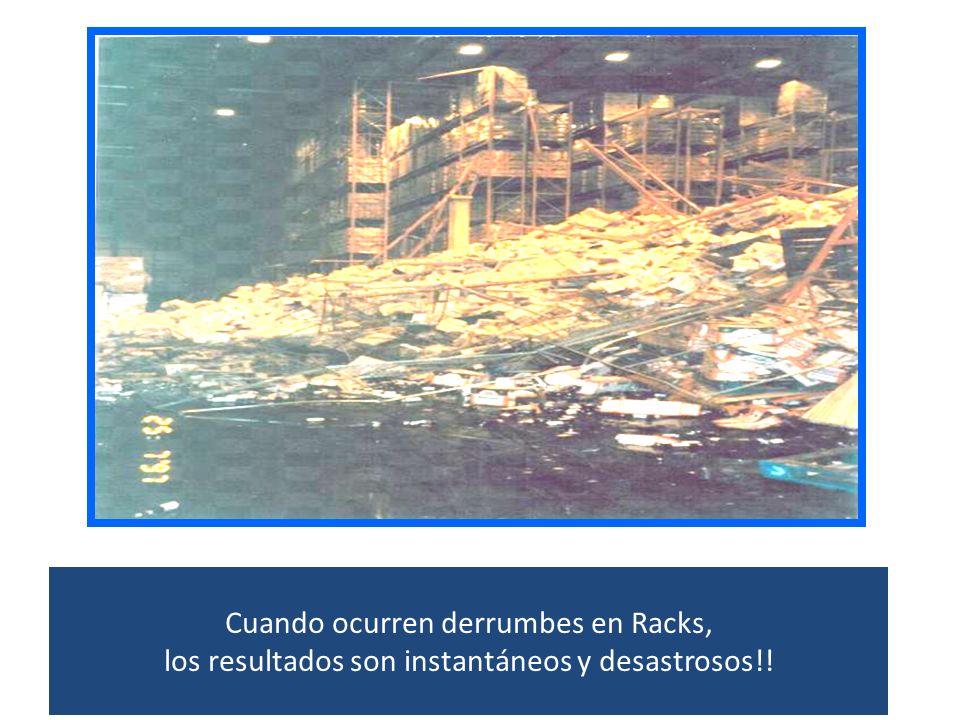

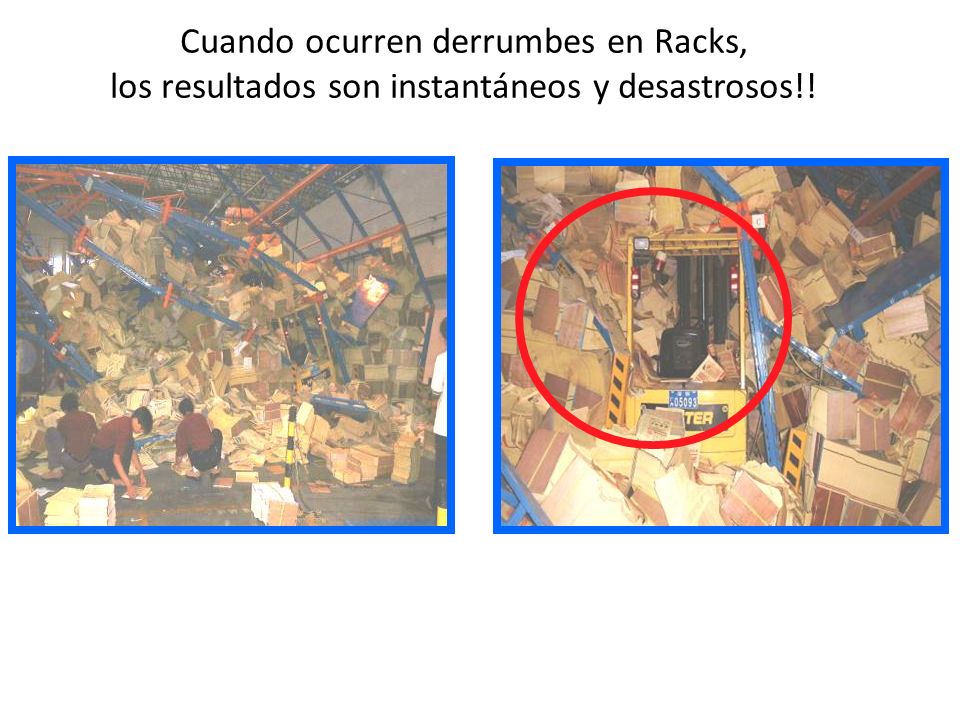

3 Cuando ocurren derrumbes en Racks, los resultados son instantáneos y desastrosos!!

4

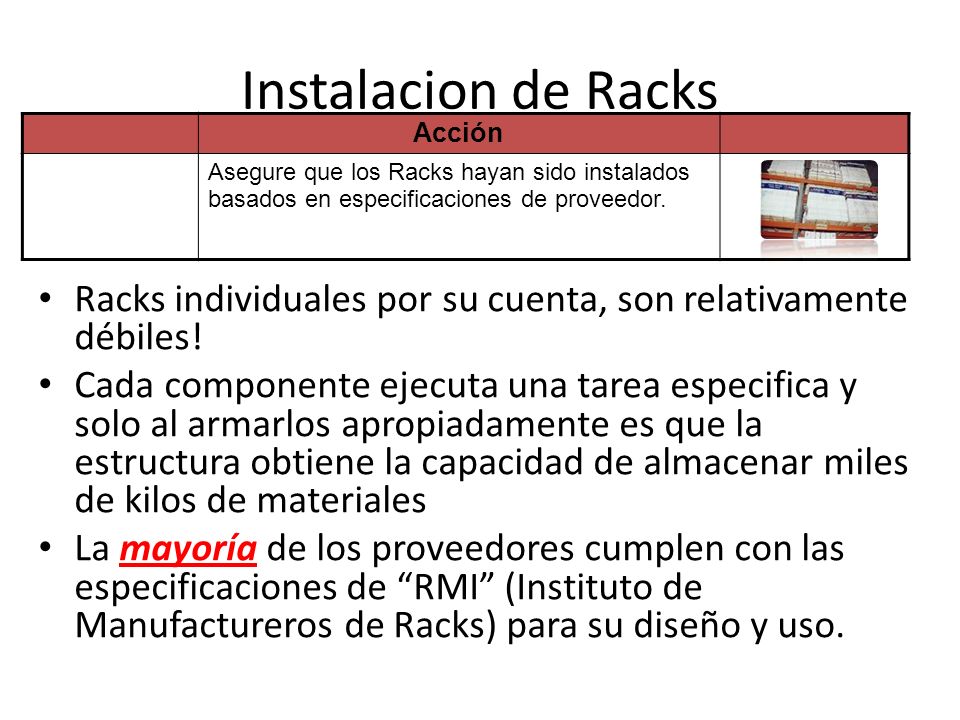

5 Instalacion de Racks Racks individuales por su cuenta, son relativamente débiles! Cada componente ejecuta una tarea especifica y solo al armarlos apropiadamente es que la estructura obtiene la capacidad de almacenar miles de kilos de materiales La mayoría de los proveedores cumplen con las especificaciones de “RMI” (Instituto de Manufactureros de Racks) para su diseño y uso. Acción Asegure que los Racks hayan sido instalados basados en especificaciones de proveedor.

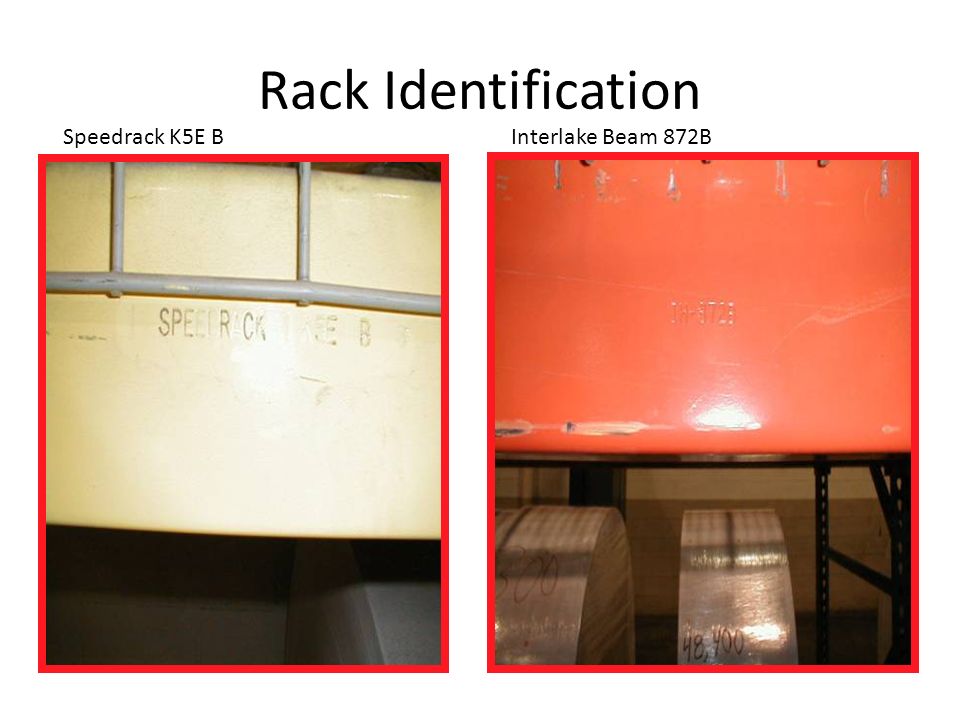

6 Rack Identification Speedrack K5E BInterlake Beam 872B

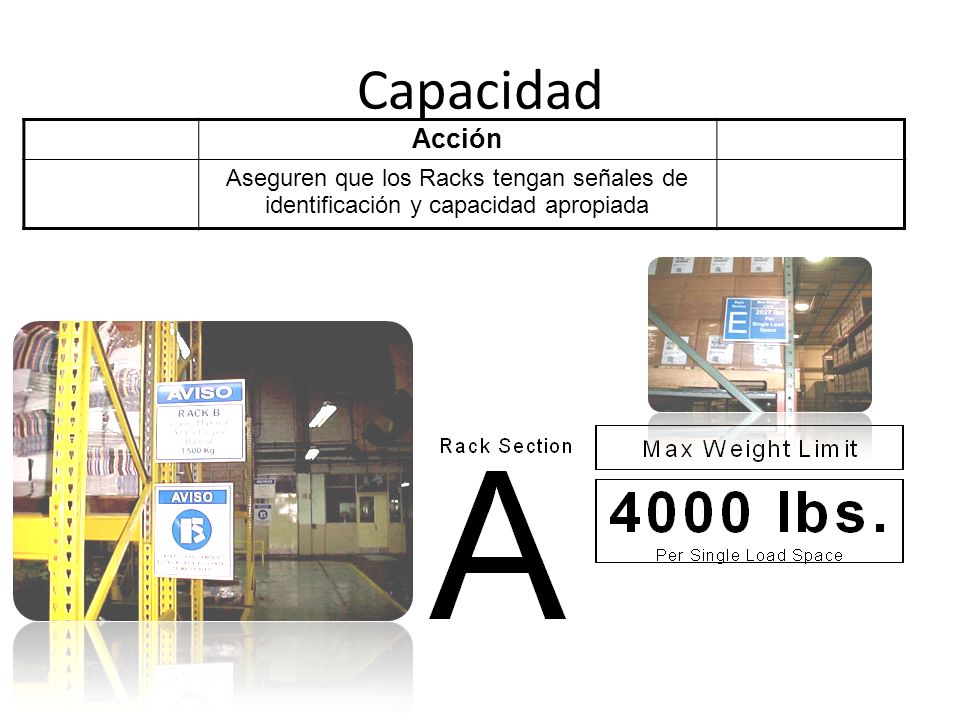

7 Capacidad Acción Aseguren que los Racks tengan señales de identificación y capacidad apropiada

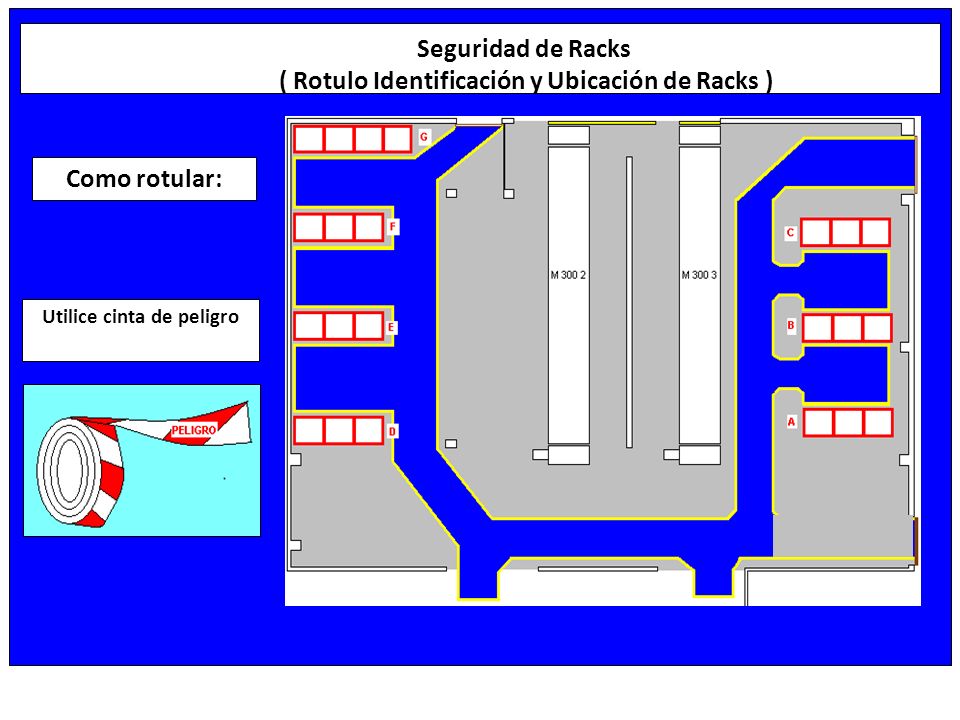

8 Como rotular: Seguridad de Racks ( Rotulo Identificación y Ubicación de Racks ) Utilice cinta de peligro

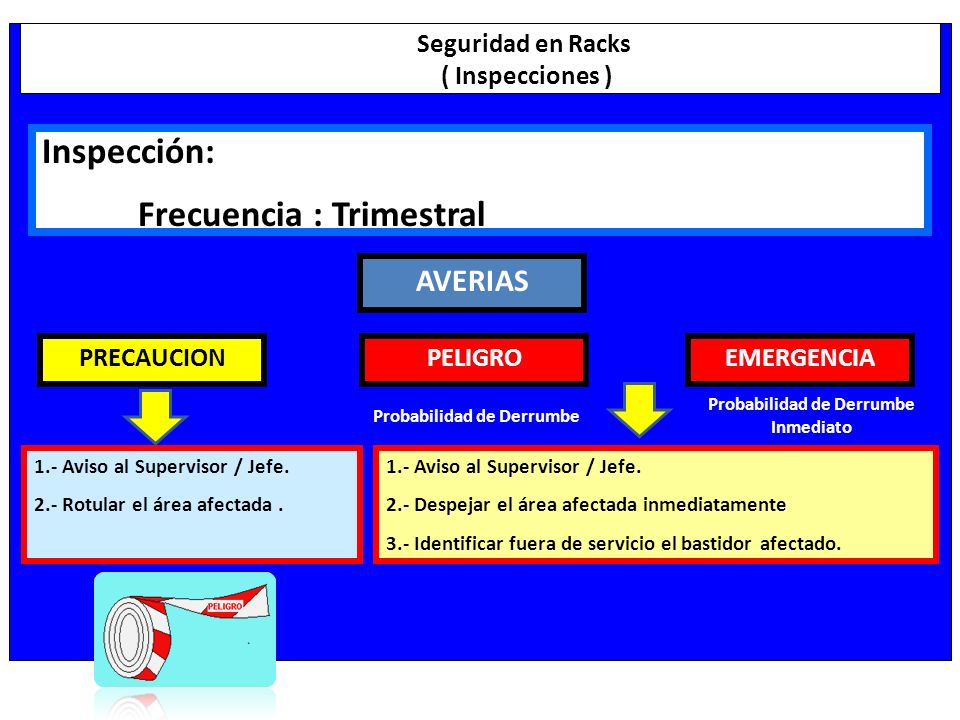

9 Inspección: Frecuencia : Trimestral Seguridad en Racks ( Inspecciones ) AVERIAS PRECAUCIONPELIGROEMERGENCIA Probabilidad de Derrumbe Inmediato Probabilidad de Derrumbe 1.- Aviso al Supervisor / Jefe. 2.- Despejar el área afectada inmediatamente 3.- Identificar fuera de servicio el bastidor afectado. 1.- Aviso al Supervisor / Jefe. 2.- Rotular el área afectada.

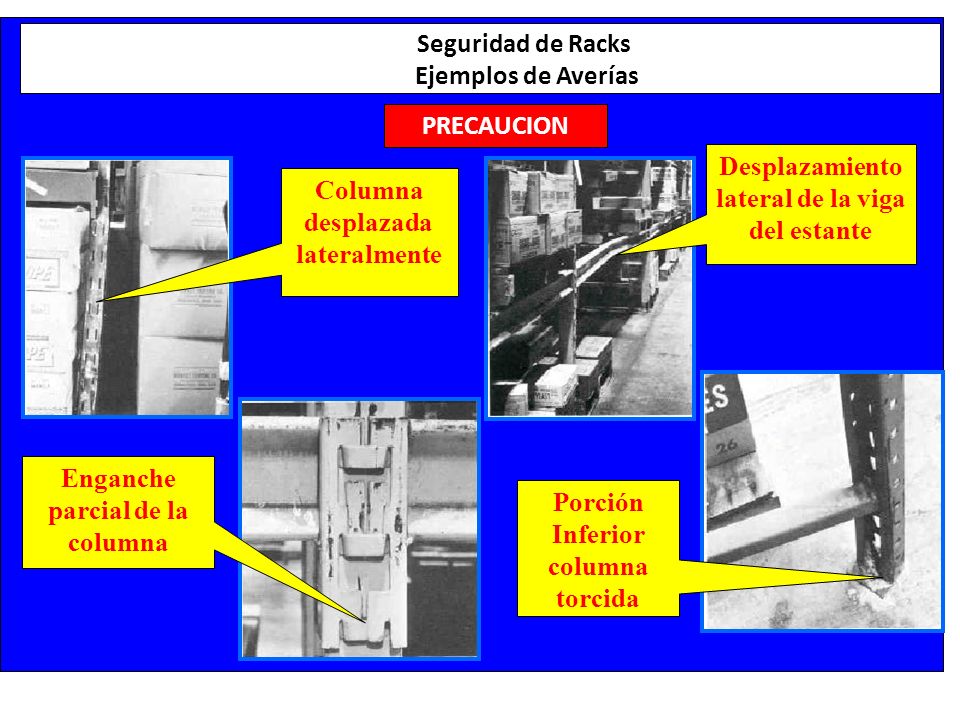

10 PRECAUCION Seguridad de Racks Ejemplos de Averías Columna desplazada lateralmente Enganche parcial de la columna Desplazamiento lateral de la viga del estante Porción Inferior columna torcida

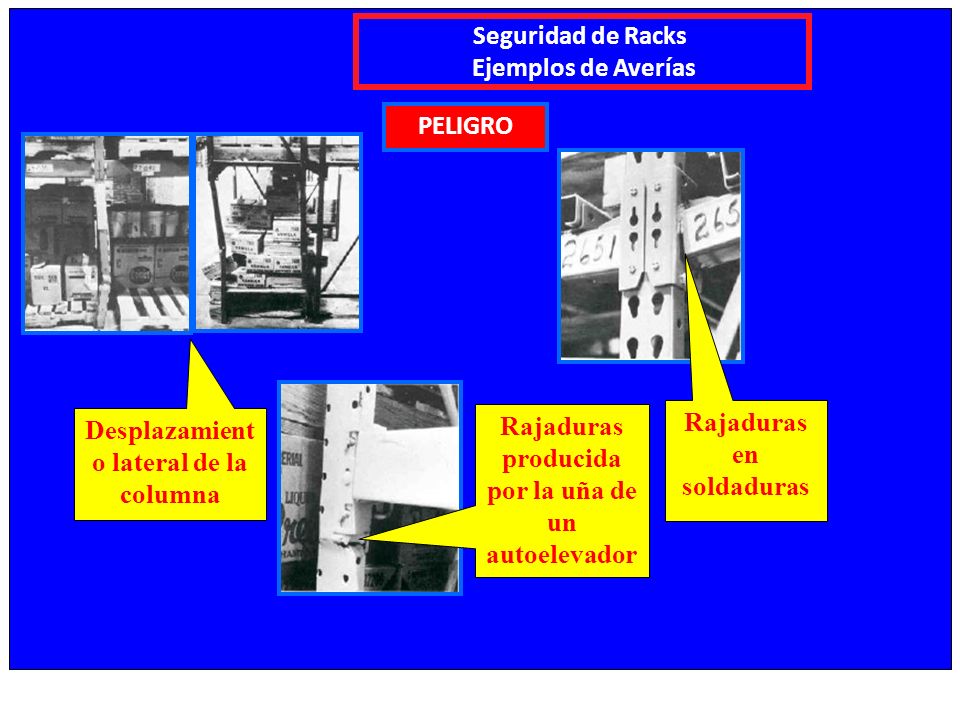

11 Seguridad de Racks Ejemplos de Averías PELIGRO Desplazamient o lateral de la columna Rajaduras producida por la uña de un autoelevador Rajaduras en soldaduras

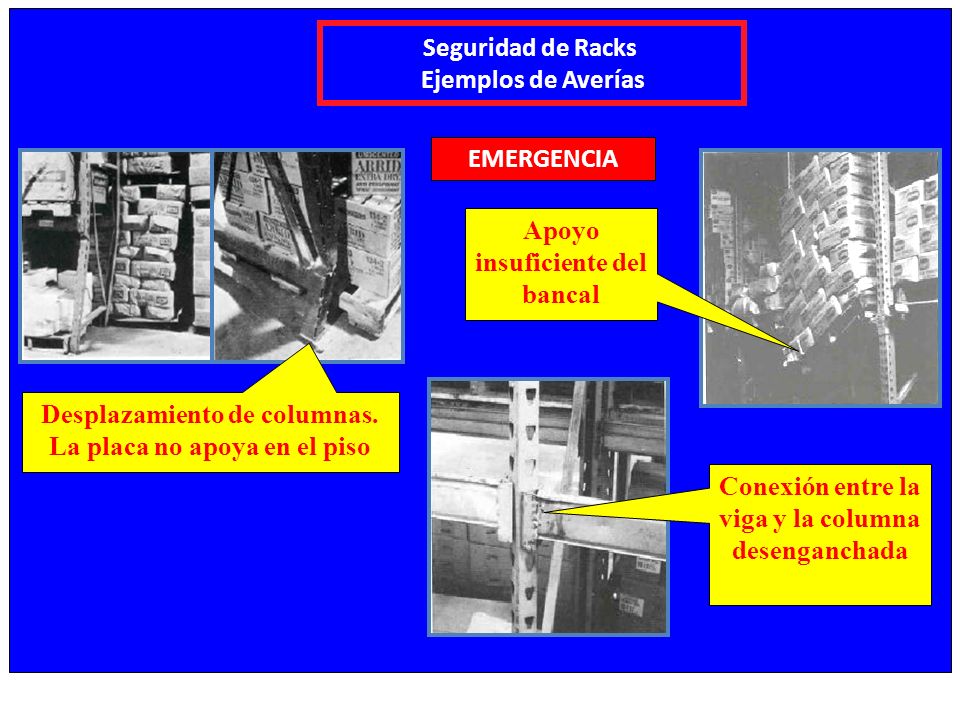

12 Seguridad de Racks Ejemplos de Averías EMERGENCIA Desplazamiento de columnas. La placa no apoya en el piso Apoyo insuficiente del bancal Conexión entre la viga y la columna desenganchada

13 Protección contra Choques y Caídas de Materiales Evalúen columnas e instalen guardas donde haya potencial de daños.

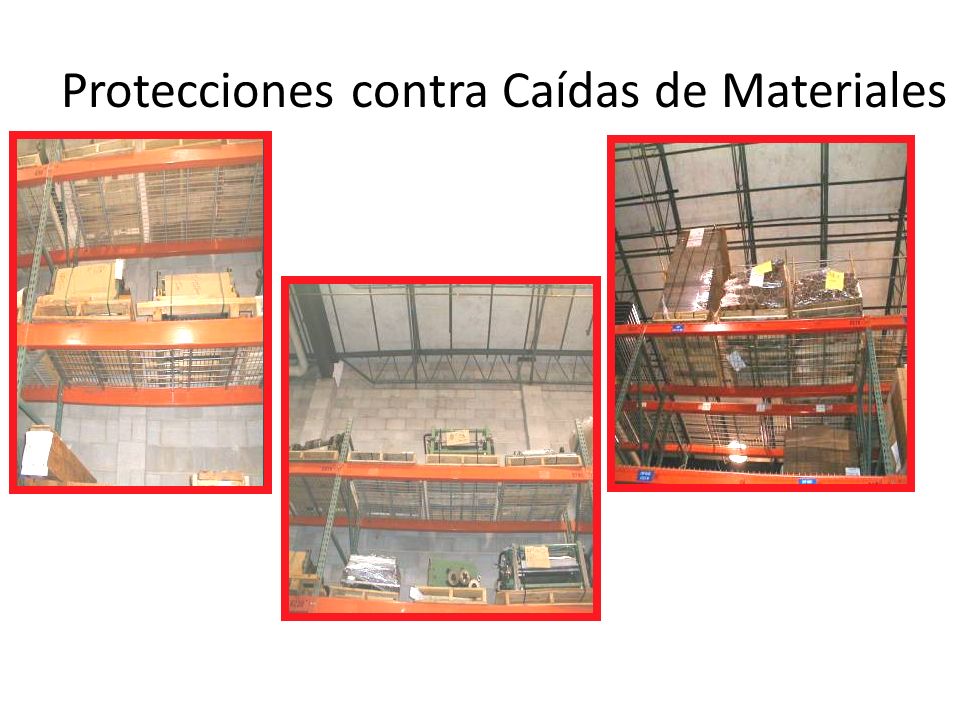

14 Protecciones contra Caídas de Materiales

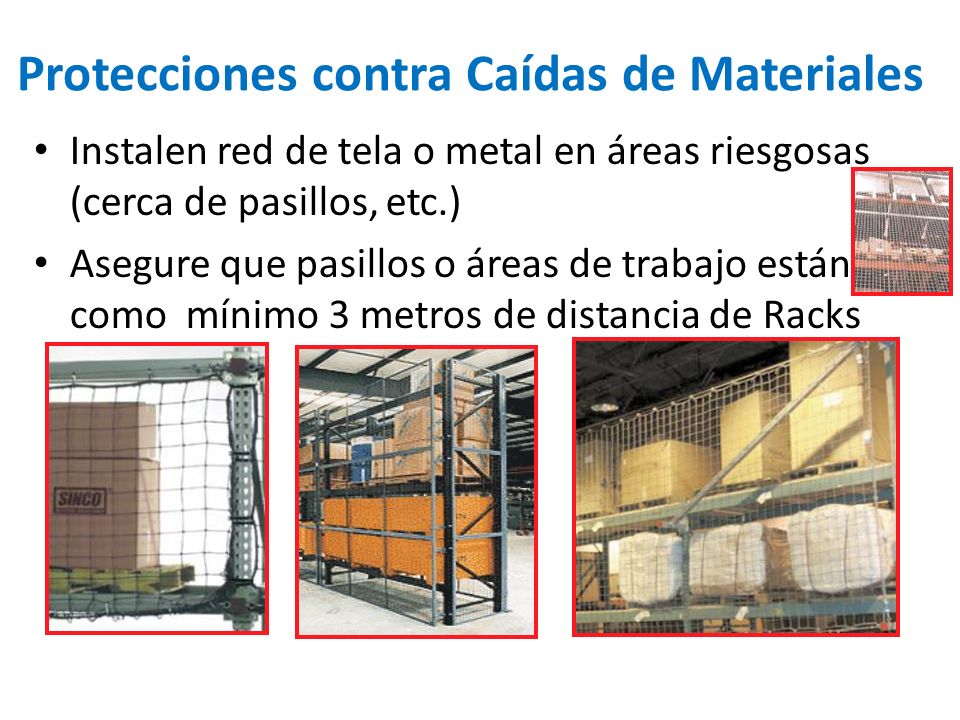

15 Instalen red de tela o metal en áreas riesgosas (cerca de pasillos, etc.) Asegure que pasillos o áreas de trabajo están como mínimo 3 metros de distancia de Racks Protecciones contra Caídas de Materiales

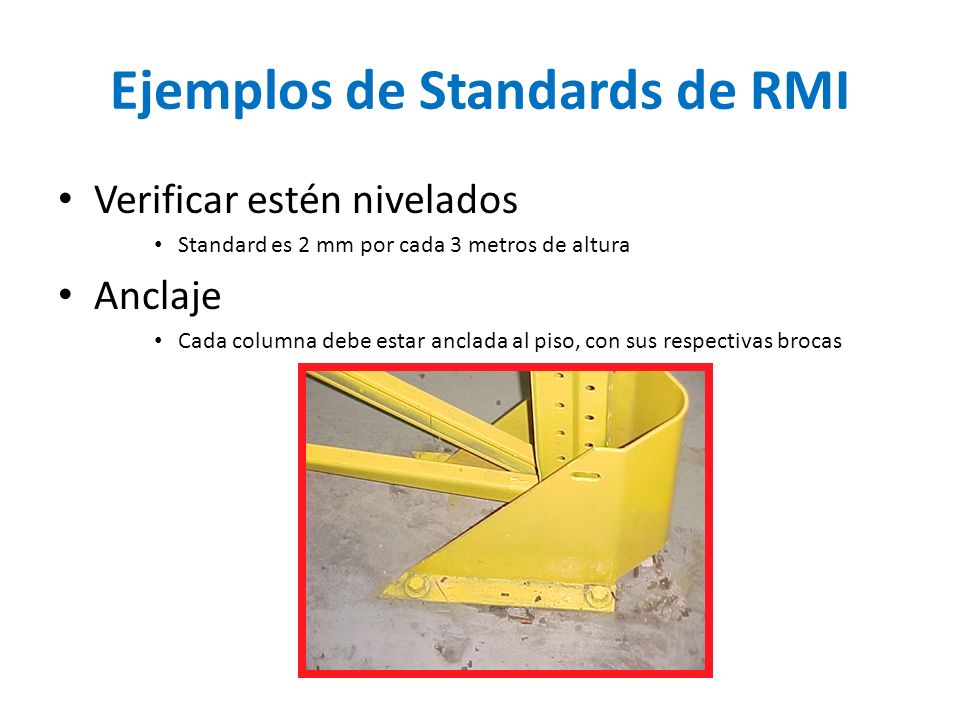

16 Ejemplos de Standards de RMI Verificar estén nivelados Standard es 2 mm por cada 3 metros de altura Anclaje Cada columna debe estar anclada al piso, con sus respectivas brocas

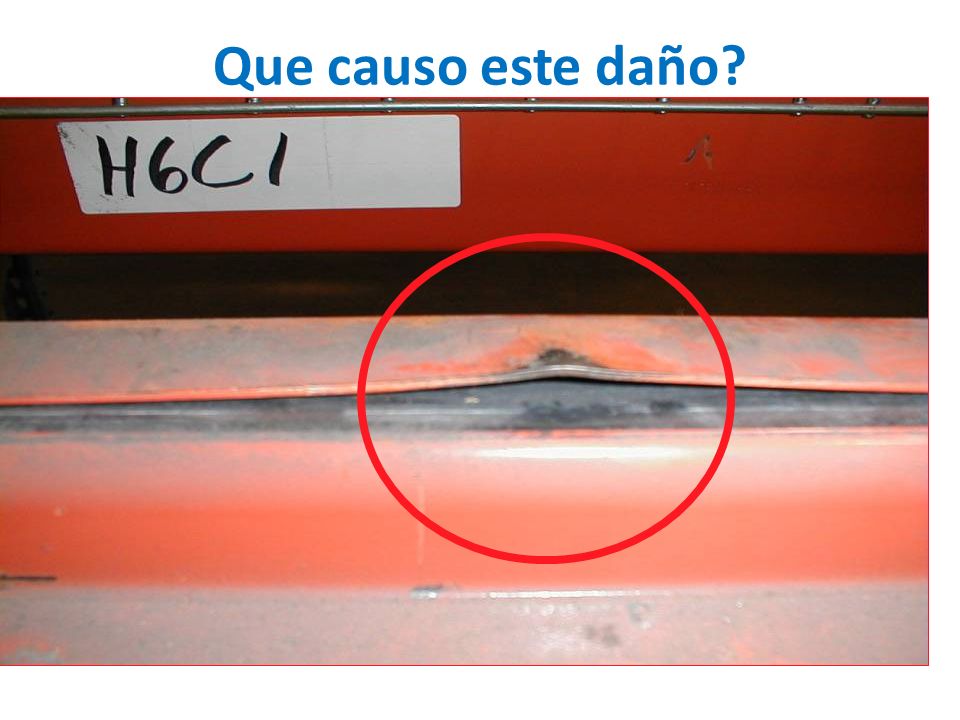

17 Que causo este daño?

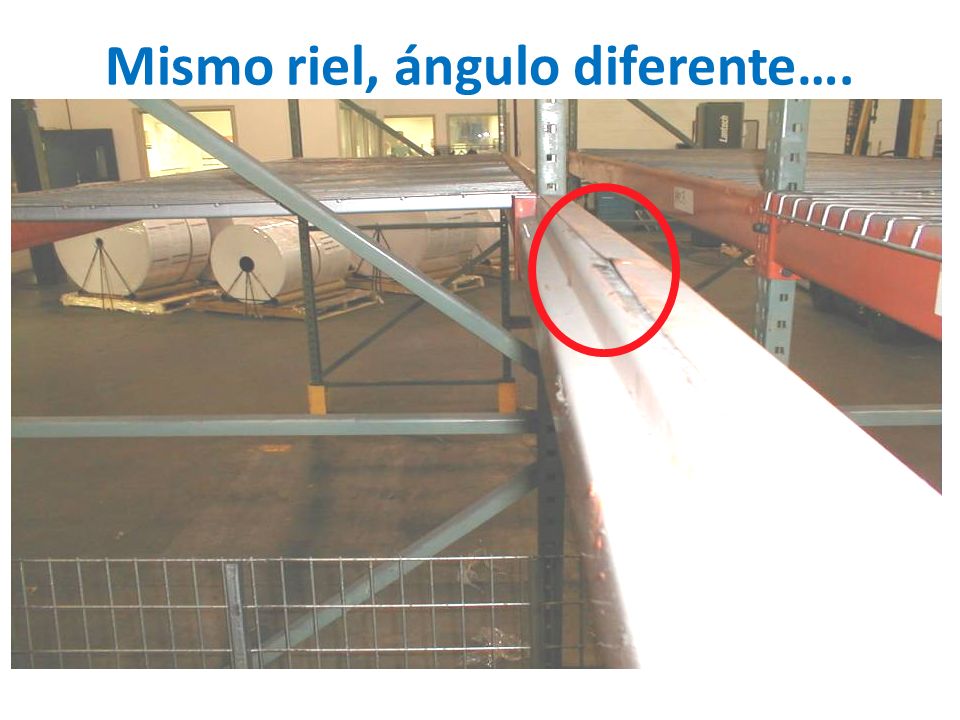

18 Mismo riel, ángulo diferente….

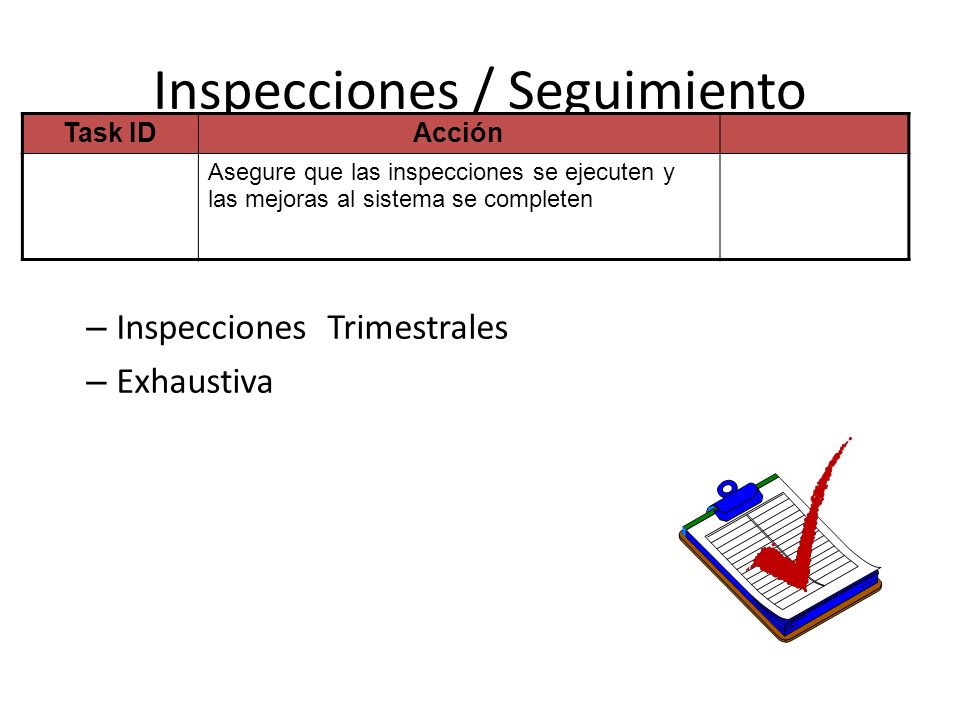

19 Inspecciones / Seguimiento – Inspecciones Trimestrales – Exhaustiva Task IDAcción Asegure que las inspecciones se ejecuten y las mejoras al sistema se completen
