1 UD. X. Procedimientos de sonido y ultrasonido ELECTROTERAPIA PRÁCTICA Capítulo 24 ULTRASONOTERAPIA Manuel Albornoz Cabello y Helena Guerrero González

2 Introducción Efecto piezoeléctrico Efecto piezoeléctrico invertido Equipo Formas de emisión Área de radiación efectiva (ERA) Distribución del haz sónico Efectos derivados de su aplicación Modos de aplicación Contraindicaciones Índice Ultrasonoterapia UD. X. Procedimientos de sonido y ultrasonido Manuel Albornoz Cabello y Helena Guerrero González

3 Aplicación terapéutica de vibraciones sonoras, mecánicas, de frecuencia superior a 20 KHz (espectro no audible). En fisioterapia: 0,8-3 MHz. Ultrasonoterapia UD. X. Procedimientos de sonido y ultrasonido Manuel Albornoz Cabello y Helena Guerrero González Introducción

4 Propiedad por la que cristales como el germanio y el cuarzo producen cambios eléctricos en su superficie cuando se someten a compresiones o tracciones mecánicas. La intensidad de las cargas eléctricas es directamente proporcional a la tracción y compresión ejercida sobre el cristal. Es un fenómeno reversible. Ultrasonoterapia UD. X. Procedimientos de sonido y ultrasonido Manuel Albornoz Cabello y Helena Guerrero González Efecto piezoeléctrico

5 Actualmente titanio-circonio o titanato de bario. Al aplicar una corriente alterna sobre estos cristales se producen cambios en su estructura. Deformación (compresiones y expansiones). Fuente de sonido. Ultrasonoterapia UD. X. Procedimientos de sonido y ultrasonido Manuel Albornoz Cabello y Helena Guerrero González Efecto piezoeléctrico invertido

6 Circuito generador de corriente sinusoidal de alta frecuencia. Al pasar por el cristal piezoeléctrico del cabezal, se produce una vibración que se transmite al paciente. Ondas bidireccionales (efecto rebote). Ultrasonoterapia UD. X. Procedimientos de sonido y ultrasonido Manuel Albornoz Cabello y Helena Guerrero González Equipo GENERADOR AMPLIFICADOR MICROCOMPUTADORA CABEZA DE TRATAMIENTO Conversión de energía eléctrica en mecánica

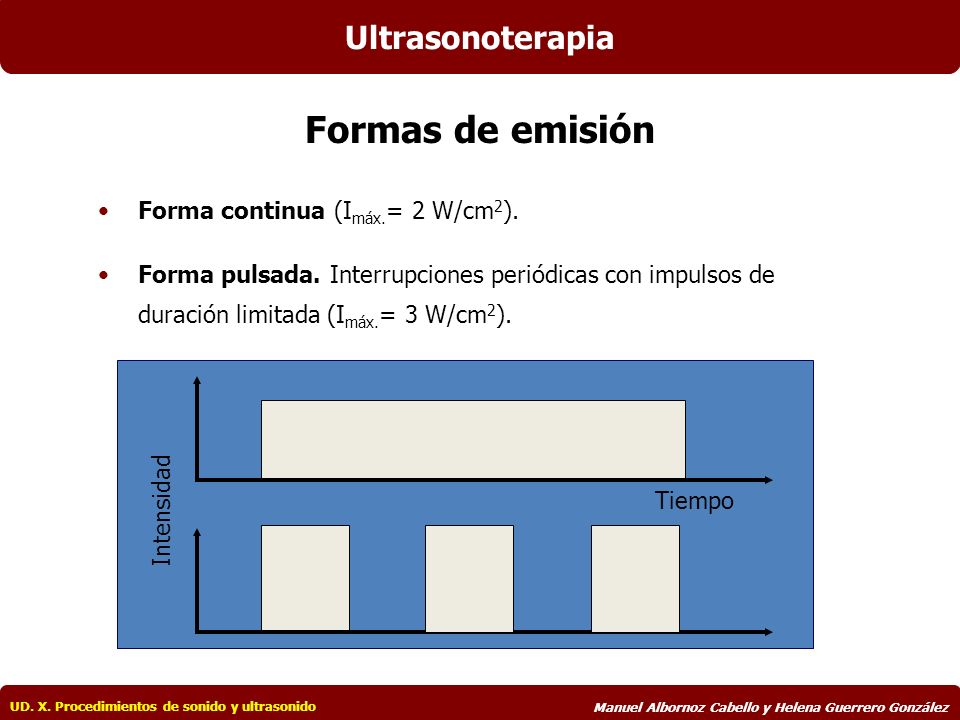

7 Forma continua (I máx. = 2 W/cm 2 ). Forma pulsada. Interrupciones periódicas con impulsos de duración limitada (I máx. = 3 W/cm 2 ). Intensidad Tiempo Ultrasonoterapia UD. X. Procedimientos de sonido y ultrasonido Manuel Albornoz Cabello y Helena Guerrero González Formas de emisión

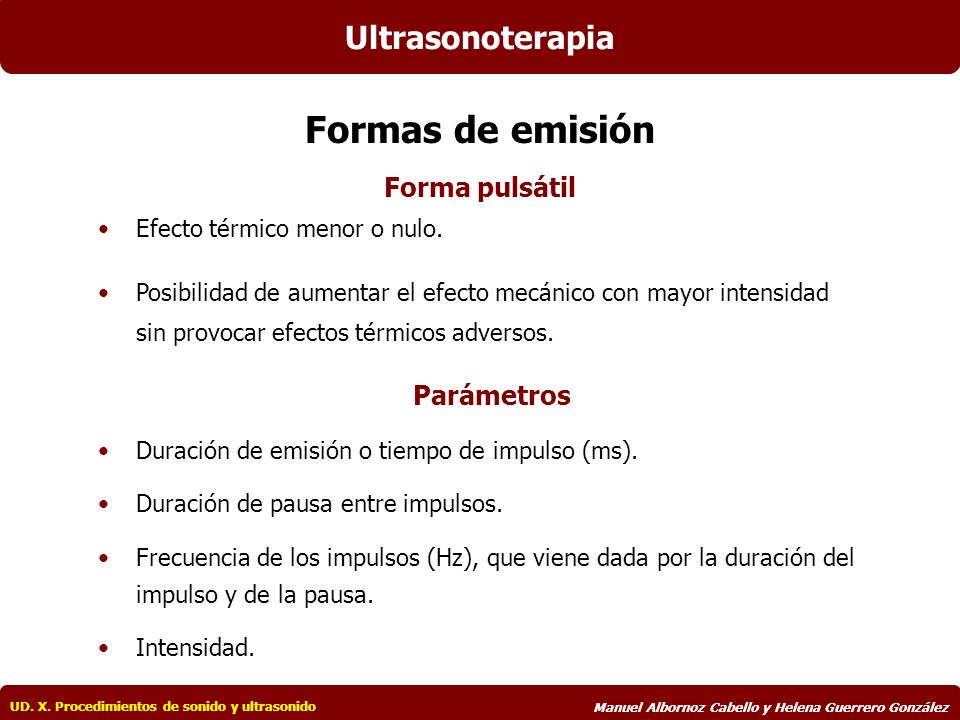

8 Efecto térmico menor o nulo. Posibilidad de aumentar el efecto mecánico con mayor intensidad sin provocar efectos térmicos adversos. Parámetros Duración de emisión o tiempo de impulso (ms). Duración de pausa entre impulsos. Frecuencia de los impulsos (Hz), que viene dada por la duración del impulso y de la pausa. Intensidad. Forma pulsátil Ultrasonoterapia UD. X. Procedimientos de sonido y ultrasonido Manuel Albornoz Cabello y Helena Guerrero González Formas de emisión

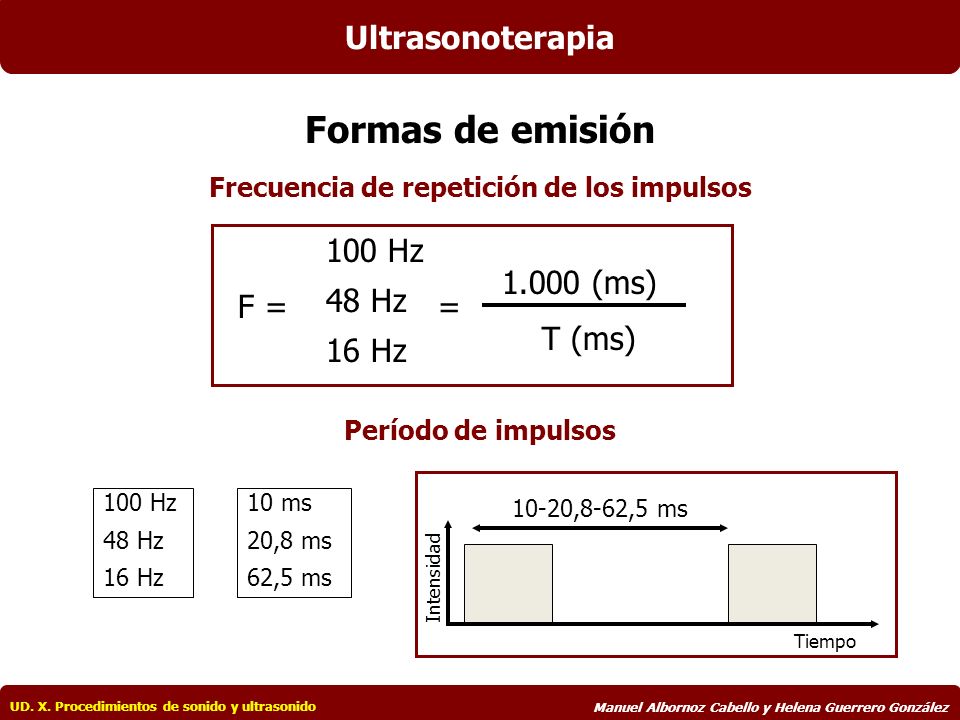

9 100 Hz 48 Hz 16 Hz F == 1.000 (ms) T (ms) Período de impulsos 100 Hz 48 Hz 16 Hz 10 ms 20,8 ms 62,5 ms Intensidad Tiempo 10-20,8-62,5 ms Ultrasonoterapia UD. X. Procedimientos de sonido y ultrasonido Manuel Albornoz Cabello y Helena Guerrero González Frecuencia de repetición de los impulsos Formas de emisión

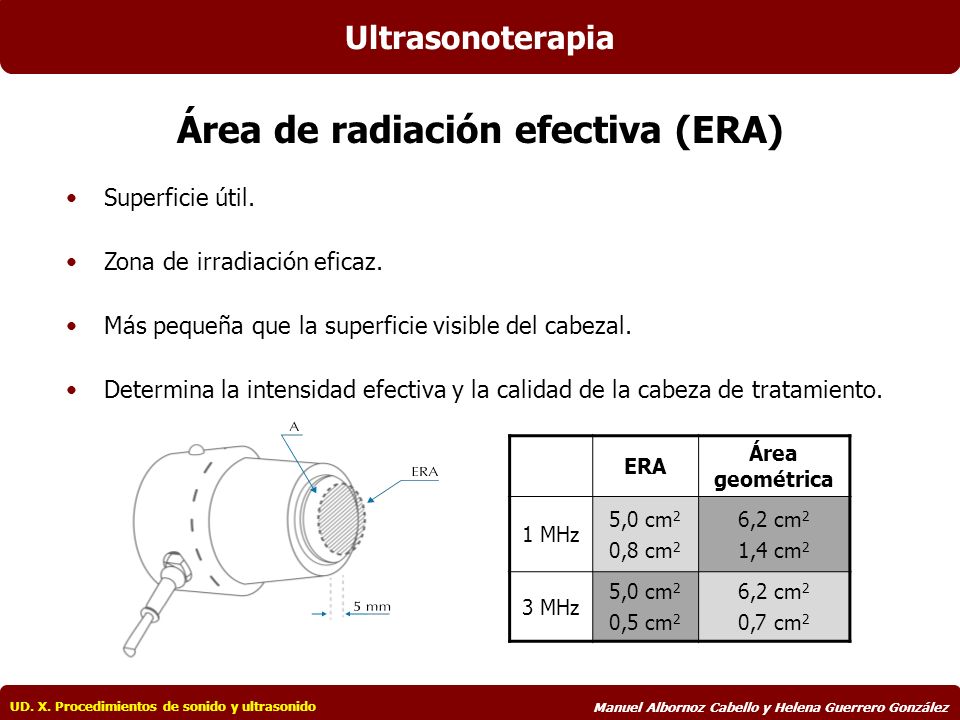

10 Superficie útil. Zona de irradiación eficaz. Más pequeña que la superficie visible del cabezal. Determina la intensidad efectiva y la calidad de la cabeza de tratamiento. ERA Área geométrica 1 MHz 5,0 cm 2 0,8 cm 2 6,2 cm 2 1,4 cm 2 3 MHz 5,0 cm 2 0,5 cm 2 6,2 cm 2 0,7 cm 2 Ultrasonoterapia UD. X. Procedimientos de sonido y ultrasonido Manuel Albornoz Cabello y Helena Guerrero González Área de radiación efectiva (ERA)

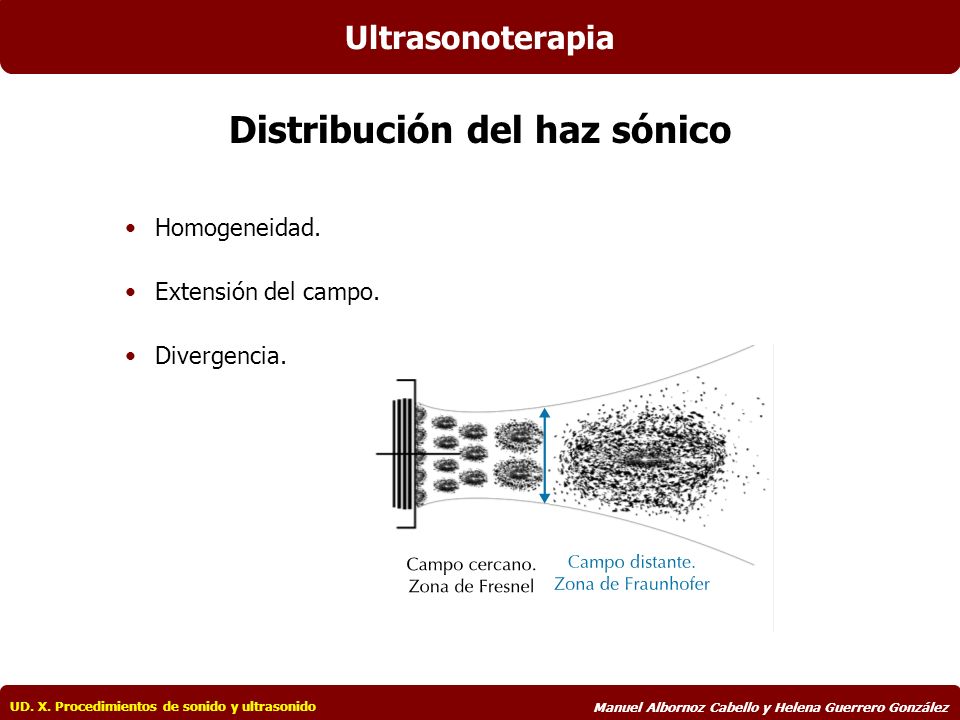

11 Homogeneidad. Extensión del campo. Divergencia. Ultrasonoterapia UD. X. Procedimientos de sonido y ultrasonido Manuel Albornoz Cabello y Helena Guerrero González Distribución del haz sónico

12 Vídeos de aplicación MECÁNICO TÉRMICO QUÍMICO Ultrasonoterapia UD. X. Procedimientos de sonido y ultrasonido Manuel Albornoz Cabello y Helena Guerrero González Efectos derivados de su aplicación

13 Contacto directo. Contacto indirecto. Ultrasonoterapia UD. X. Procedimientos de sonido y ultrasonido Manuel Albornoz Cabello y Helena Guerrero González Modos de aplicación

14 Acoplamiento mixto: Tratamiento de zonas especialmente irregulares, dolorosas o comprometidas. No utilizado actualmente. Se produce pérdida de energía (aumentar la dosis). Gel conductor sónico en ambos lados. Ultrasonoterapia UD. X. Procedimientos de sonido y ultrasonido Manuel Albornoz Cabello y Helena Guerrero González Modos de aplicación Contacto indirecto

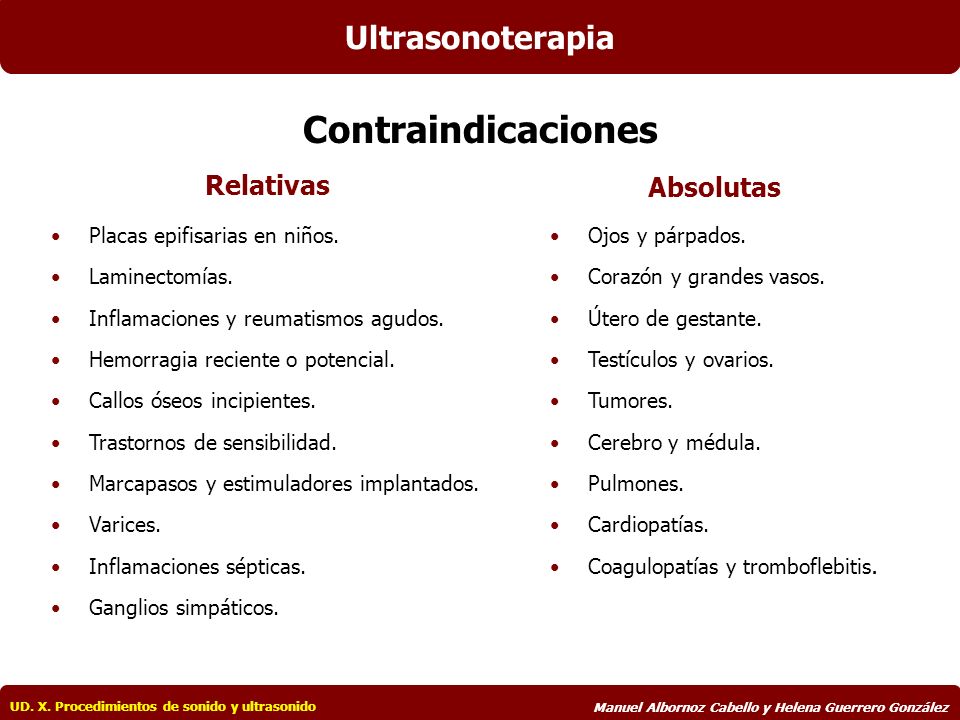

15 Relativas Placas epifisarias en niños. Laminectomías. Inflamaciones y reumatismos agudos. Hemorragia reciente o potencial. Callos óseos incipientes. Trastornos de sensibilidad. Marcapasos y estimuladores implantados. Varices. Inflamaciones sépticas. Ganglios simpáticos. Ojos y párpados. Corazón y grandes vasos. Útero de gestante. Testículos y ovarios. Tumores. Cerebro y médula. Pulmones. Cardiopatías. Coagulopatías y tromboflebitis. Absolutas Ultrasonoterapia UD. X. Procedimientos de sonido y ultrasonido Manuel Albornoz Cabello y Helena Guerrero González Contraindicaciones
