1 COMPONENTES Y DISPOSITIVOS

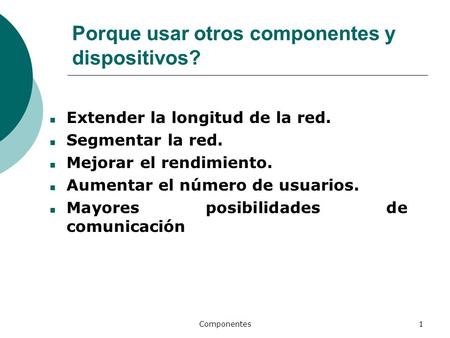

2 Componentes2 ¿Porque usar otros componentes y dispositivos? Extender la longitud de la red. Segmentar la red. Mejorar el rendimiento. Aumentar el número de usuarios. Mayores posibilidades de comunicación

3 Componentes3 TARJETAS DE RED También conocidas como NIC´s (Network Interface Card). Son instaladas en una ranura o slot de expansión de las computadoras y deben ser del tipo de bus adecuado: ISA, PCI o PCMCIA. Preparan los datos para ponerlos en el cable, además controlan el flujo de datos entre el computador y el sistema de cableado.

4 Componentes4 Función Sirve de interfase entre la computadora y el sistema de cableado de la red.

5 Componentes5 Partes

6 Componentes6 Tipo de conector Las tarjetas con los tres tipos de conectores son conocidas como tarjetas Combo. Deben utilizar el tipo de cable y conector correcto.  BNC para cable coaxial delgado.  RJ-45 para cable de pares trenzados.  AUI para ser usado con un transceiver externo.

7 Componentes7 Remote Wake Up Encendido (Wake Up) desde una estación central de administración. Permite la actualización de sistemas y aplicaciones de forma remota. Elimina el tiempo de downloads o backups.

8 Componentes8 TRANSCEIVERS  Dispositivos encargados de colocar/recibir las señales en/de el medio de comunicación.  Es la conjunción de Transmisor-Receptor (TRANSceiver-reCEIVER).  Pueden internos o externos.  Si usa cable coaxial delgado o UTP, use el transceiver interno de la tarjeta de red; en otro caso debe utilizar un transceiver externo.

9 Componentes9 Tipos de transceivers

10 Componentes10 REPETIDOR Enlaza dos segmento físicos de red que operan a la misma velocidad usando el mismo método de acceso. Regeneran la señal, por lo que el ancho de banda se divide entre todos los puertos activos. Es independiente de los protocolos usados para intercambiar información. Usan la regla 5-4-3 Opera en la capa 1 del Modelo OSI.

11 Componentes11 Funcionamiento

12 Componentes12 CONCENTRADORES Son repetidores multipuertos. También conocidos como hubs. Es el componente principal en una topología en estrella, pueden ser pasivos y activos. A diferencia de los concentradores activos, los concentradores pasivos no regeneran ni amplifican la señal, por lo que no requieren energía para funcionar. Forma un sólo dominio de broadcast y un sólo dominio de colisiones. Opera en la capa 1 del Modelo OSI.

13 Componentes13 Concentrador híbrido Permite la interconexión de diferentes tipos de cableado.

14 Componentes14 Hubs apilados Requiere de un cable especial proporcionado por el fabricante.

15 Componentes15 Hubs en cascada Se requiere de un puerto de MDI (también llamado UPLINK) o de un cable crossover.

16 Componentes16 Hubs en bus con cable coaxial delgado Se unen en bus como si se tratara de computadoras.

17 Componentes17 Hubs en bus con cable coaxial grueso Se unen usando un transceiver.

18 Componentes18 Hubs de 10/100 Mbps Disponen de un bridge interno.10/100Cascada 100M 100M Bridge 10/100 Autosensing Ports 10M 10 M Repetidor 100 M Repetidor Mezcla usuarios 10 Mbps y 100 Mbps Adm ADM

19 Componentes19 BRIDGE Une dos redes similares. Se usa para segmentar la red con el fin de reducir el tráfico. Reduce el cuello de botella producido por el excesivo número de estaciones en un segmento de red creando tablas de ruteo. Opera en la subcapa MAC de la capa 2 del Modelo OSI.

20 Componentes20 (…) BRIDGE

21 Componentes21 SWITCH Se trata de un bridge multipuerto. Forma un sólo dominio de broadcast y separa los dominios de colisiones. Conecta las redes LAN en la subcapa MAC (de la capa 2 del Modelo OSI ). Conecta diferentes medios de transmisión. Aisla eléctricamente los segmentos de red. Almacena y envía tramas. Es independiente del protocolo.

22 Componentes22 (...) SWITCH Incrementa el desempeño de la res al proporcionar un enlace troncal de alta velocidad. Soporta LAN Virtuales (VLAN). Utiliza los mismos algoritmos de un bridge convencional para filtrar, retransmitir y reconocer paquetes de datos.

23 Componentes23 Usos Para conectar servidores. Para conectar estaciones CAD/CAM. Como backbone de alta velocidad. Permiten romper el limite de 2 hubs Fast Ethernet por segmento. Pueden funcionar en Half Duplex y Full Duplex

24 Componentes24 ROUTER También se les conoce como ruteadores o encaminadores. Forma dominios de broadcast y de colisiones totalmente independientes. Es dependiente del protocolo de comunicaciones. Es posible rutear más de un protocolo. Maneja tablas de ruteo estáticas y dinámicas. No es transparente a las estaciones. Se usa para conectar redes locales y remotas.

25 Componentes25 Características

26 Componentes26 (…) Características Opera en la capa 3 del Modelo OSI. Puede unir diferentes medios de transmisión. Cada segmento de red posee un número de red diferente. Reenvía tramas basado en números de red y de tablas de ruteo. Almacena y retransmite tramas de datos. Usa conmutación de paquetes o conmutación de circuitos.

27 Componentes27 Ruteo

28 Componentes28 GATEWAY Une dos redes totalmente diferentes. Permite unir redes con diferentes: Protocolos de comunicación Estructuras de formato de datos Lenguajes Arquitectura Toma los datos de un entorno, los separa de su protocolo y los re- empaqueta en el otro protocolo.

29 Componentes29 (…) GATEWAY

30 Componentes30 (…) GATEWAY
