1 CENTRO DE ESPECIALIZACIÓN EN ASUNTOS ECONÓMICOS Y REGIONALES (C.E.A.E.R. ) “TECNICATURA SUPERIOR EN SANEAMIENTO Y CONTROL AMBIENTAL” CATEDRA: DIBUJO, TOPOGRAFÍA Y SISTEMAS DE INFORMACIÓN GEOGRÁFICA PROFESOR: MONTENEGRO MARCELO MAIL: tinymontenegro@hotmail.com AÑO ACADEMICO: 2016

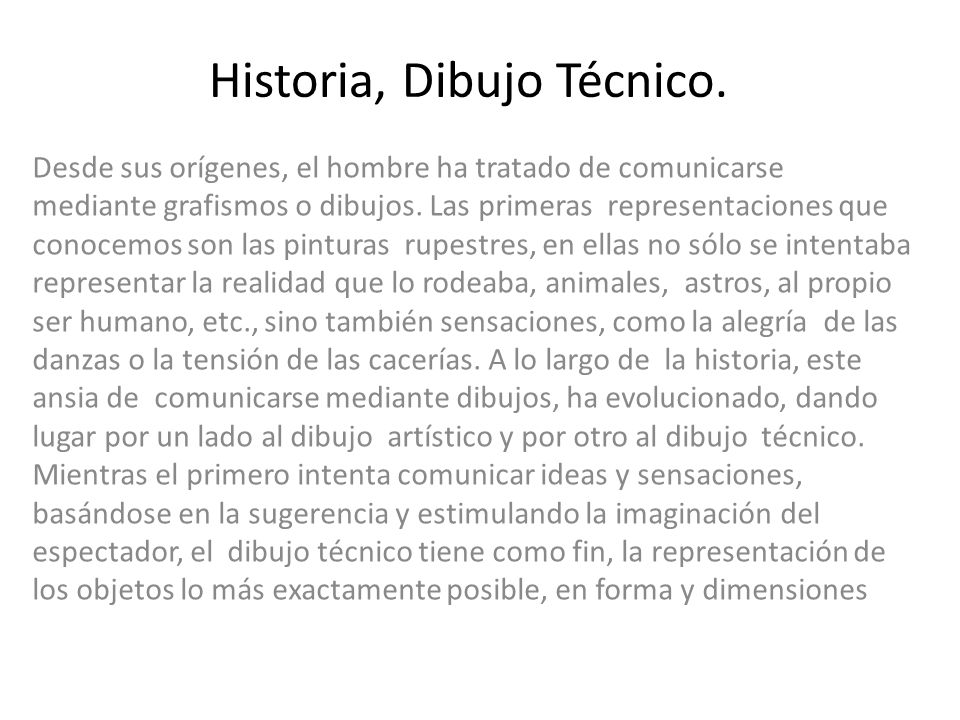

2 Historia, Dibujo Técnico. Desde sus orígenes, el hombre ha tratado de comunicarse mediante grafismos o dibujos. Las primeras representaciones que conocemos son las pinturas rupestres, en ellas no sólo se intentaba representar la realidad que lo rodeaba, animales, astros, al propio ser humano, etc., sino también sensaciones, como la alegría de las danzas o la tensión de las cacerías. A lo largo de la historia, este ansia de comunicarse mediante dibujos, ha evolucionado, dando lugar por un lado al dibujo artístico y por otro al dibujo técnico. Mientras el primero intenta comunicar ideas y sensaciones, basándose en la sugerencia y estimulando la imaginación del espectador, el dibujo técnico tiene como fin, la representación de los objetos lo más exactamente posible, en forma y dimensiones

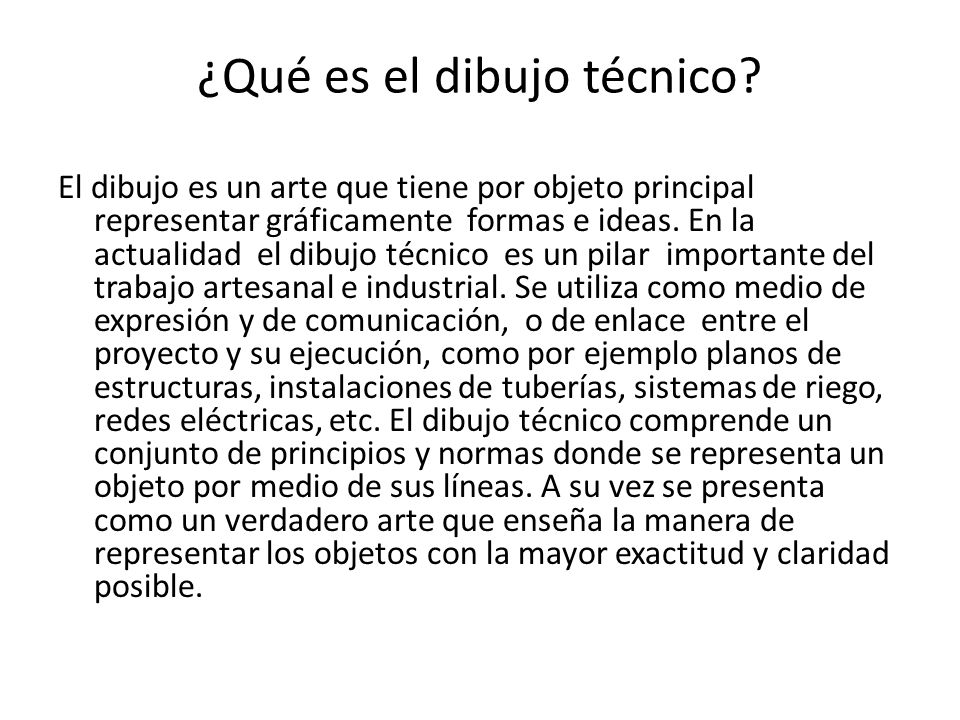

3 El dibujo es un arte que tiene por objeto principal representar gráficamente formas e ideas. En la actualidad el dibujo técnico es un pilar importante del trabajo artesanal e industrial. Se utiliza como medio de expresión y de comunicación, o de enlace entre el proyecto y su ejecución, como por ejemplo planos de estructuras, instalaciones de tuberías, sistemas de riego, redes eléctricas, etc. El dibujo técnico comprende un conjunto de principios y normas donde se representa un objeto por medio de sus líneas. A su vez se presenta como un verdadero arte que enseña la manera de representar los objetos con la mayor exactitud y claridad posible. ¿Qué es el dibujo técnico?

4 Tipos de dibujo técnico Dibujo Arquitectónico: Se emplea para realizar el diseño de hospitales, escuelas, casas, edificios, etc. Dibujo Electrónico: Es el que representa esquemas y diagramas de circuitos electrónicos de circulación de corriente de poca intensidad, por ejemplo: radios, televisores, computadoras, etc. Dibujo Urbanístico: Su uso y aplicación es muy importante en la sociedad y se caracteriza por tener un objeto muy especial como es el embellecimiento de ciudades. Dibujo Cartográfico: Tiene como propósito la confección de mapas, es decir la representación geográfica de la tierra o parte de ella en una superficie plana Dibujo Mecánico: Se encarga de la representación gráfica de piezas, dispositivos, elementos de máquinas, herramientas, etc.

5 clasificación de dibujo técnico Existen varios criterios para clasificar al dibujo técnico, estos son: Objetivo del dibujo. Forma de confección. Contenido Destino.

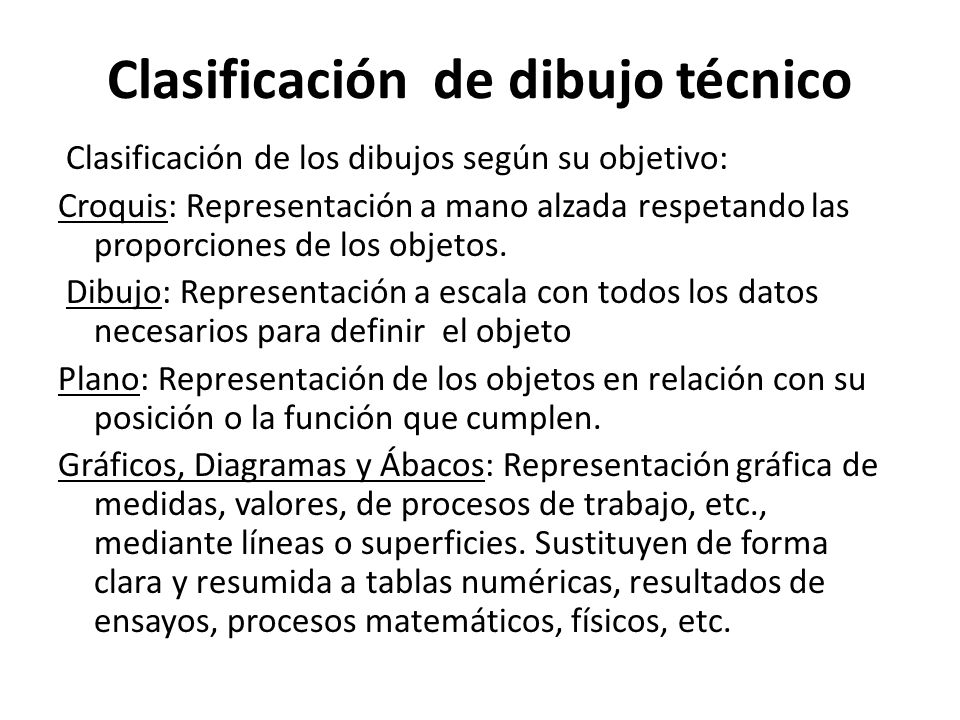

6 Clasificación de dibujo técnico Clasificación de los dibujos según su objetivo: Croquis: Representación a mano alzada respetando las proporciones de los objetos. Dibujo: Representación a escala con todos los datos necesarios para definir el objeto Plano: Representación de los objetos en relación con su posición o la función que cumplen. Gráficos, Diagramas y Ábacos: Representación gráfica de medidas, valores, de procesos de trabajo, etc., mediante líneas o superficies. Sustituyen de forma clara y resumida a tablas numéricas, resultados de ensayos, procesos matemáticos, físicos, etc.

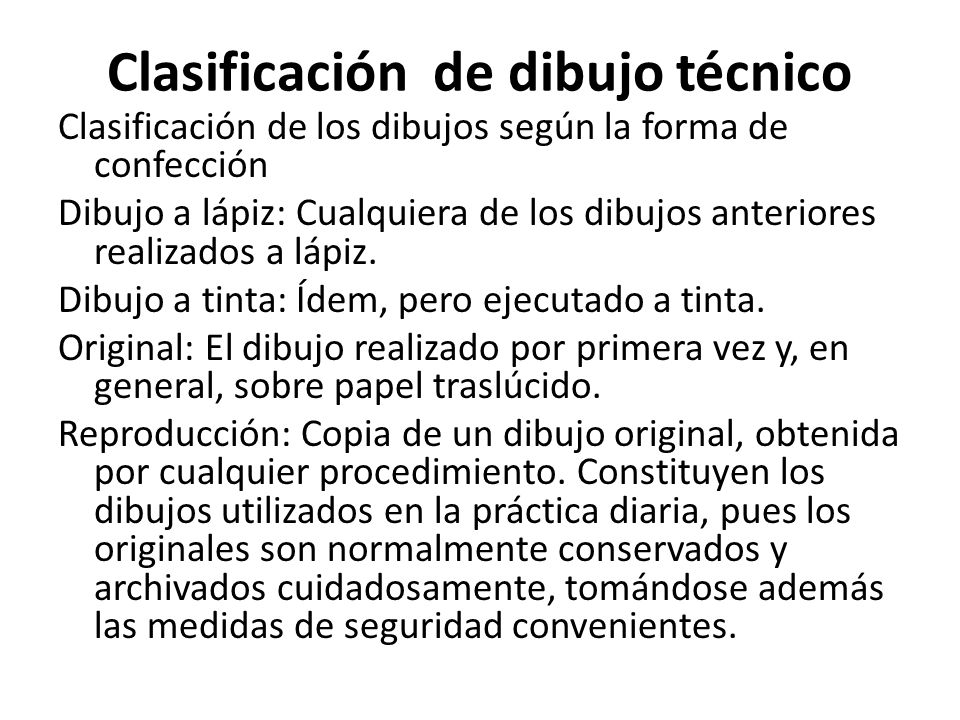

7 Clasificación de dibujo técnico Clasificación de los dibujos según la forma de confección Dibujo a lápiz: Cualquiera de los dibujos anteriores realizados a lápiz. Dibujo a tinta: Ídem, pero ejecutado a tinta. Original: El dibujo realizado por primera vez y, en general, sobre papel traslúcido. Reproducción: Copia de un dibujo original, obtenida por cualquier procedimiento. Constituyen los dibujos utilizados en la práctica diaria, pues los originales son normalmente conservados y archivados cuidadosamente, tomándose además las medidas de seguridad convenientes.

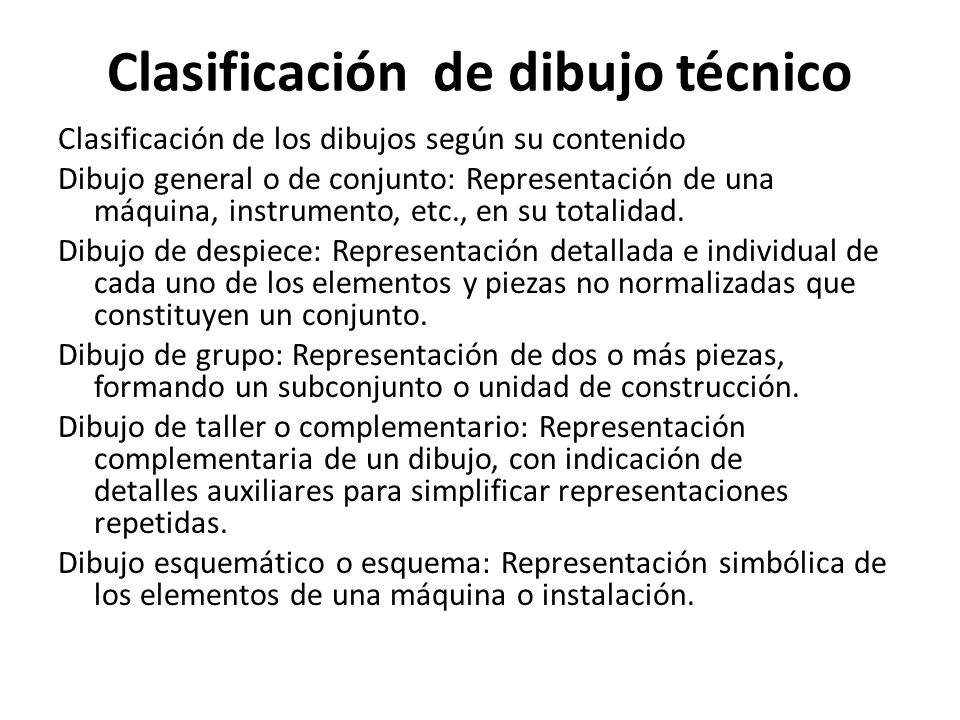

8 Clasificación de dibujo técnico Clasificación de los dibujos según su contenido Dibujo general o de conjunto: Representación de una máquina, instrumento, etc., en su totalidad. Dibujo de despiece: Representación detallada e individual de cada uno de los elementos y piezas no normalizadas que constituyen un conjunto. Dibujo de grupo: Representación de dos o más piezas, formando un subconjunto o unidad de construcción. Dibujo de taller o complementario: Representación complementaria de un dibujo, con indicación de detalles auxiliares para simplificar representaciones repetidas. Dibujo esquemático o esquema: Representación simbólica de los elementos de una máquina o instalación.

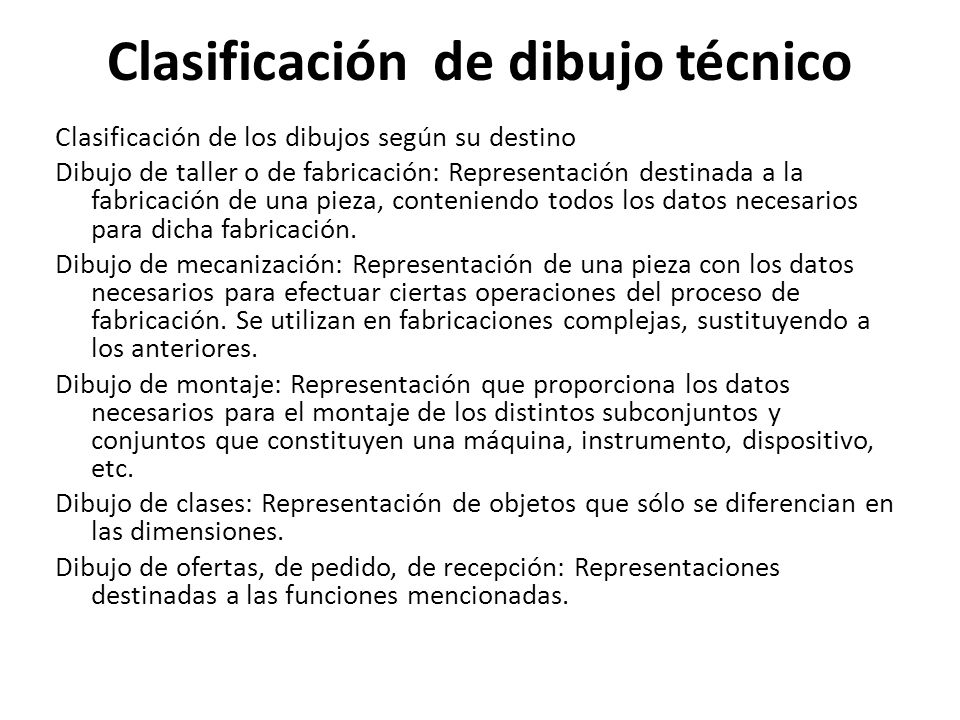

9 Clasificación de dibujo técnico Clasificación de los dibujos según su destino Dibujo de taller o de fabricación: Representación destinada a la fabricación de una pieza, conteniendo todos los datos necesarios para dicha fabricación. Dibujo de mecanización: Representación de una pieza con los datos necesarios para efectuar ciertas operaciones del proceso de fabricación. Se utilizan en fabricaciones complejas, sustituyendo a los anteriores. Dibujo de montaje: Representación que proporciona los datos necesarios para el montaje de los distintos subconjuntos y conjuntos que constituyen una máquina, instrumento, dispositivo, etc. Dibujo de clases: Representación de objetos que sólo se diferencian en las dimensiones. Dibujo de ofertas, de pedido, de recepción: Representaciones destinadas a las funciones mencionadas.

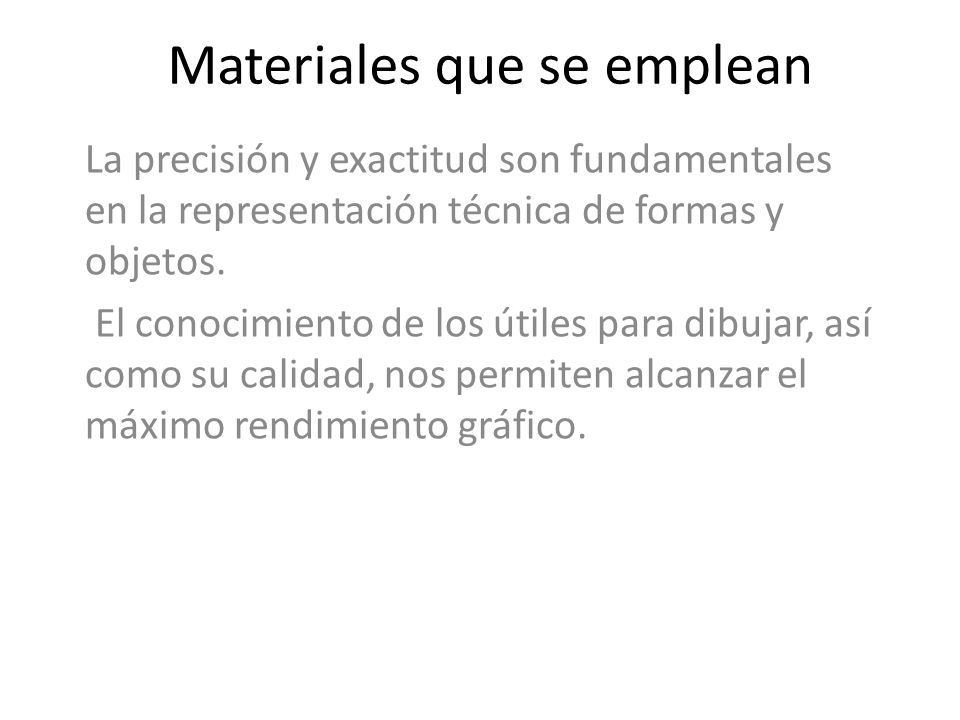

10 Materiales que se emplean La precisión y exactitud son fundamentales en la representación técnica de formas y objetos. El conocimiento de los útiles para dibujar, así como su calidad, nos permiten alcanzar el máximo rendimiento gráfico.

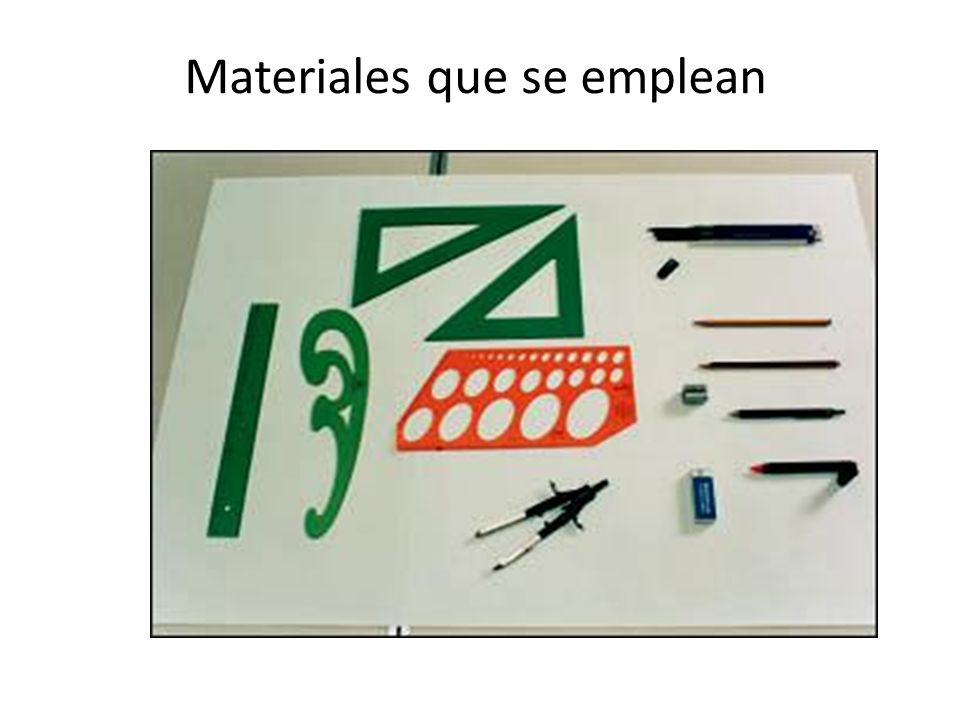

11 Materiales que se emplean

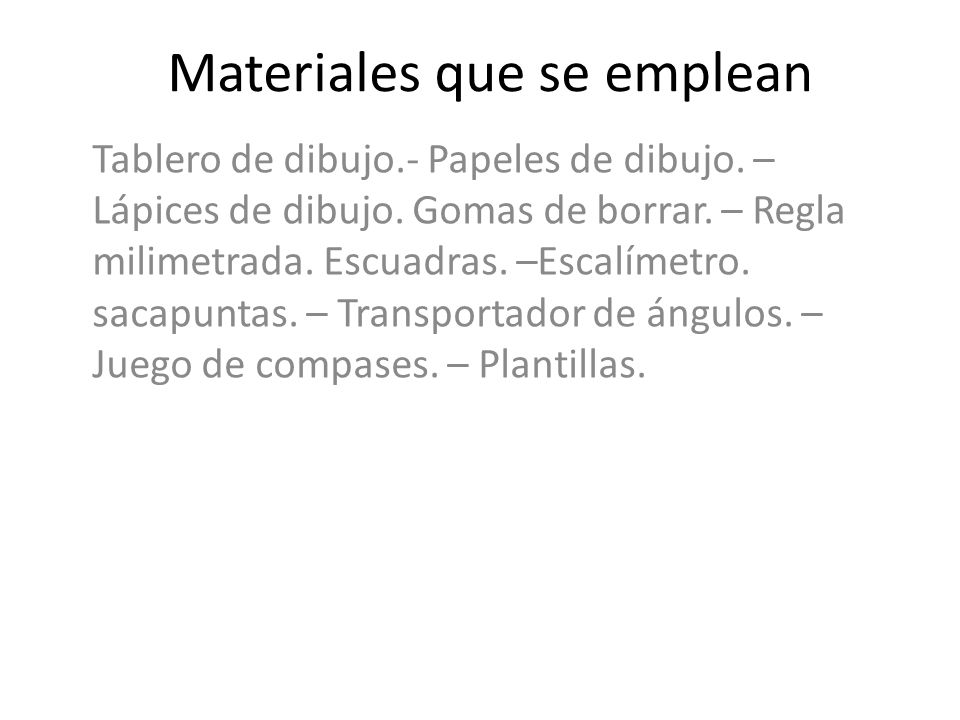

12 Tablero de dibujo.- Papeles de dibujo. – Lápices de dibujo. Gomas de borrar. – Regla milimetrada. Escuadras. –Escalímetro. sacapuntas. – Transportador de ángulos. – Juego de compases. – Plantillas.

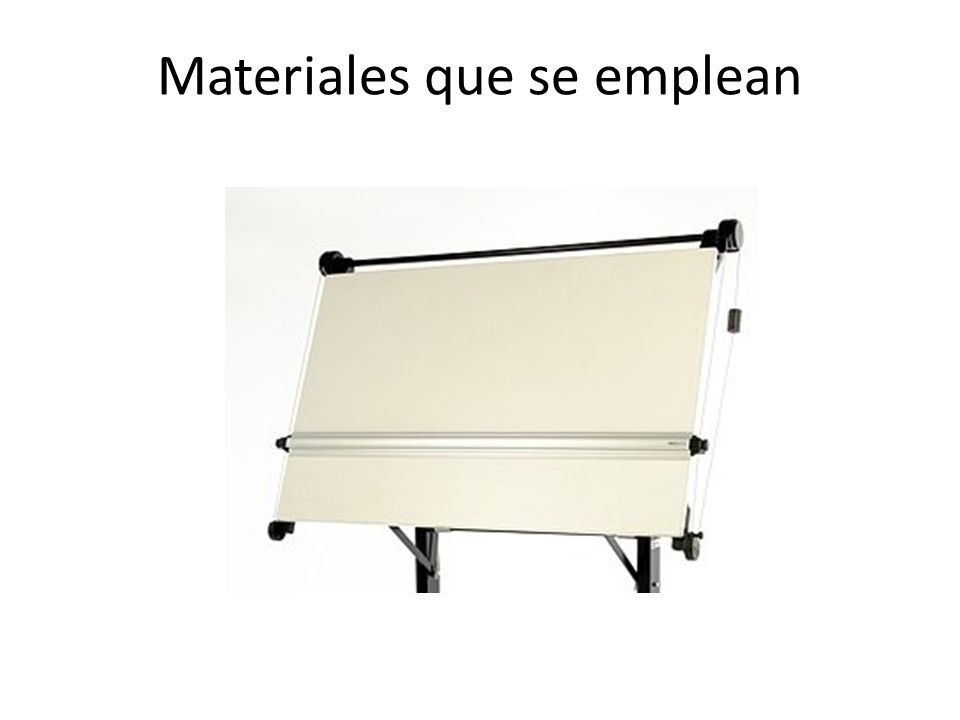

13 Materiales que se emplean

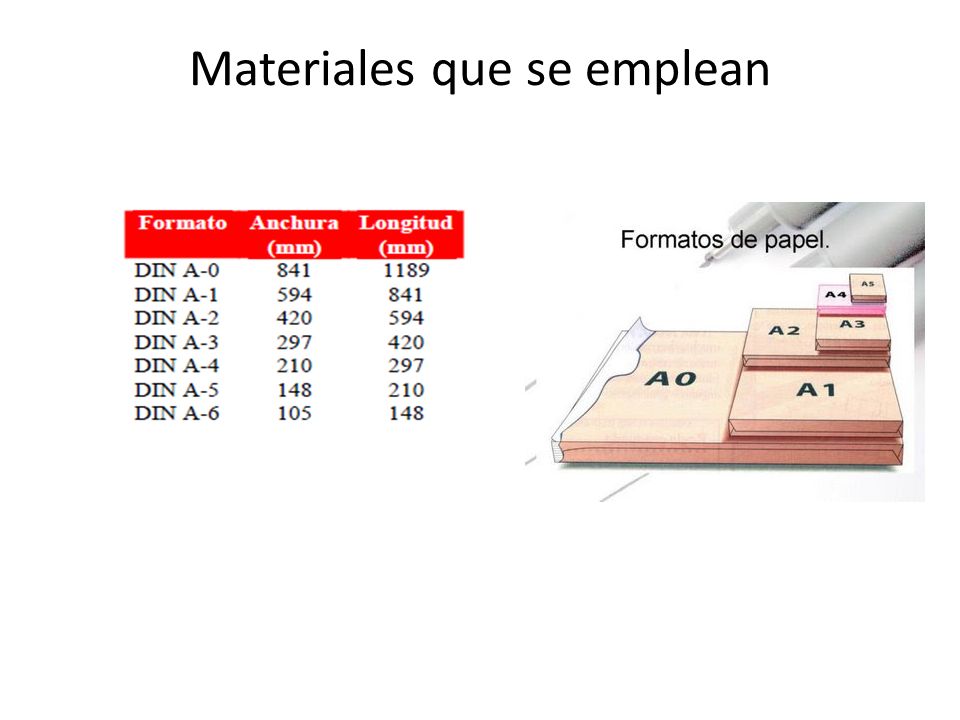

14

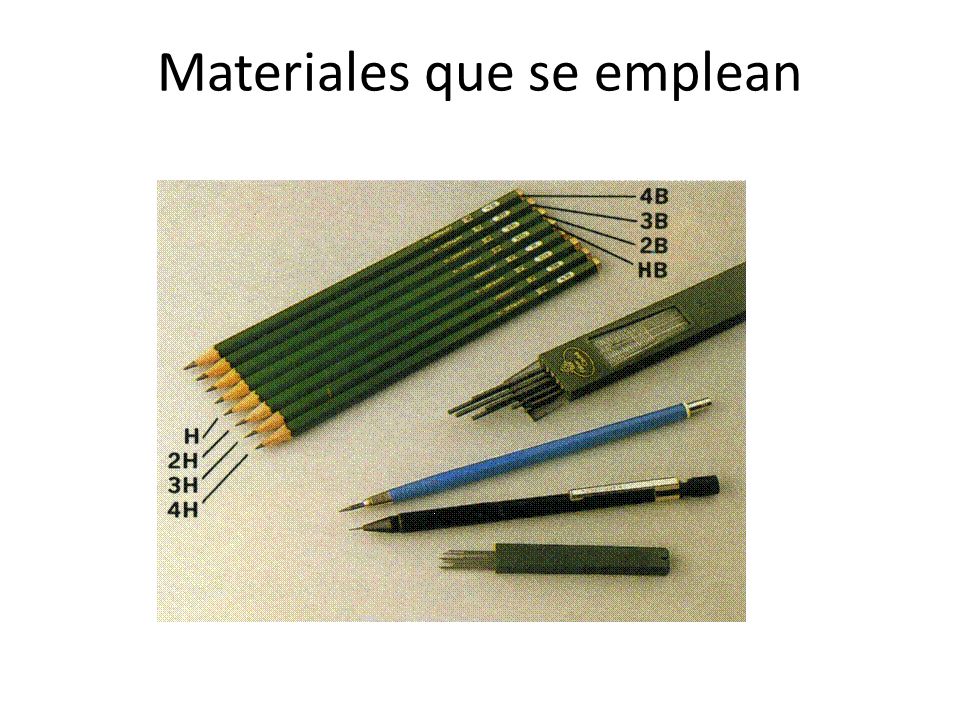

15 Los lápices son elementos esenciales para la escritura y el dibujo. Están formados por una mina de grafito y una envoltura de madera. Pueden ser de sección redonda o hexagonal. La mina de los lápices posee varios grados desde el más duro hasta el más blando. Con los de mina dura se trazan líneas finas de color gris y las más blandas líneas gruesas y de color negro. Están clasificados por letras y números. La H viene de la palabra hard que significa duro, la F significa firme y la B de black que significa negro. Los más duros son: 4H, 3H, 2H y H. Los intermedios son: HB y F. Los más blandos son: B, 2B, 3B y 4B.

16 Materiales que se emplean

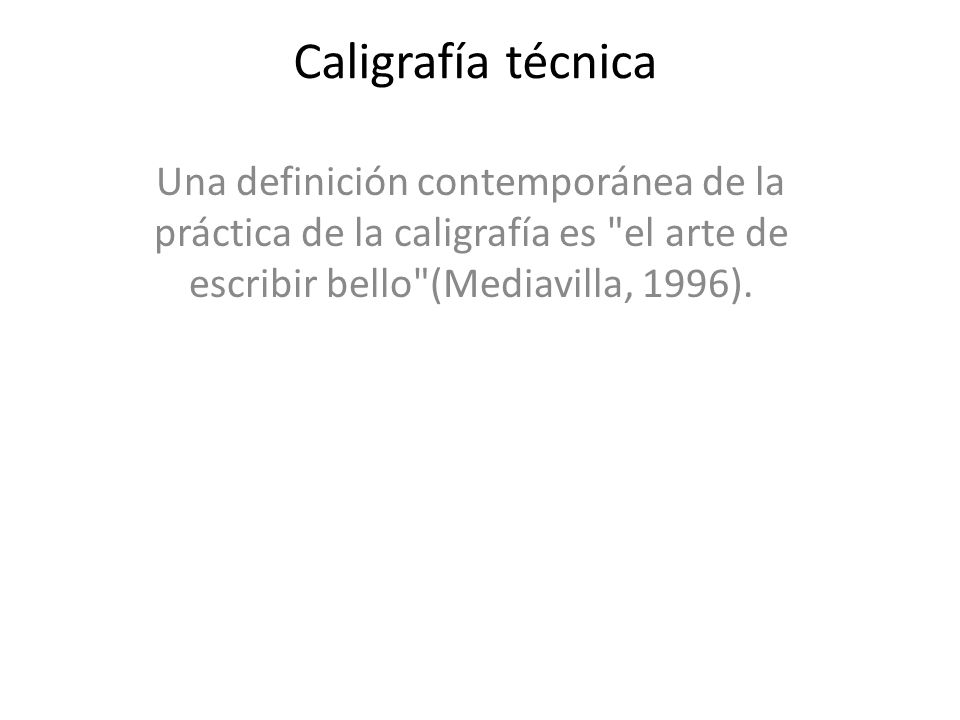

17 Caligrafía técnica Una definición contemporánea de la práctica de la caligrafía es "el arte de escribir bello"(Mediavilla, 1996).

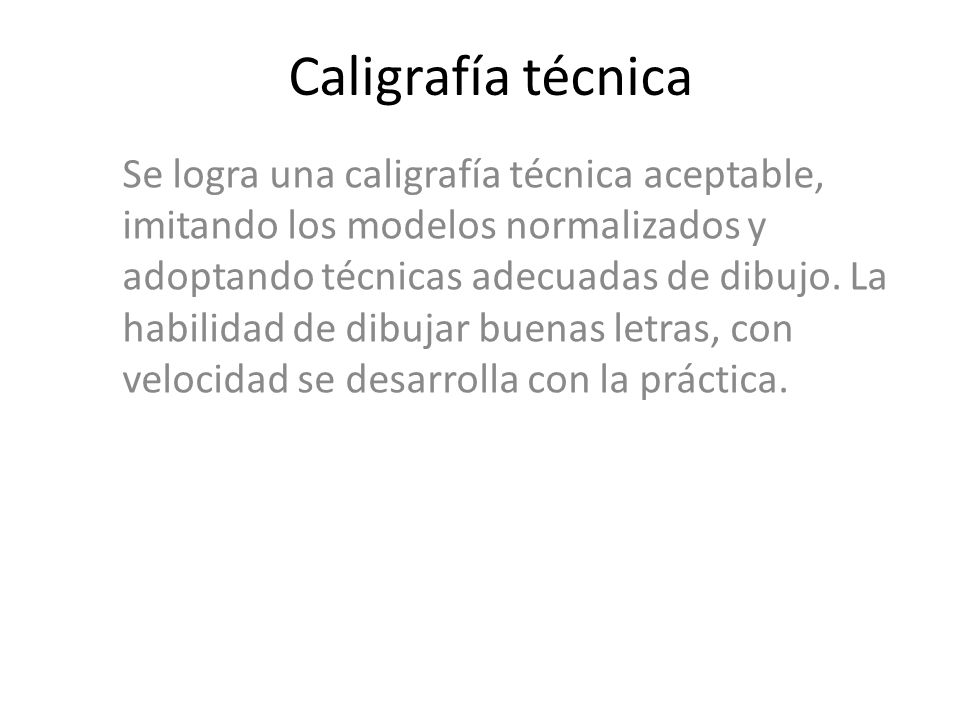

18 Caligrafía técnica Se logra una caligrafía técnica aceptable, imitando los modelos normalizados y adoptando técnicas adecuadas de dibujo. La habilidad de dibujar buenas letras, con velocidad se desarrolla con la práctica.

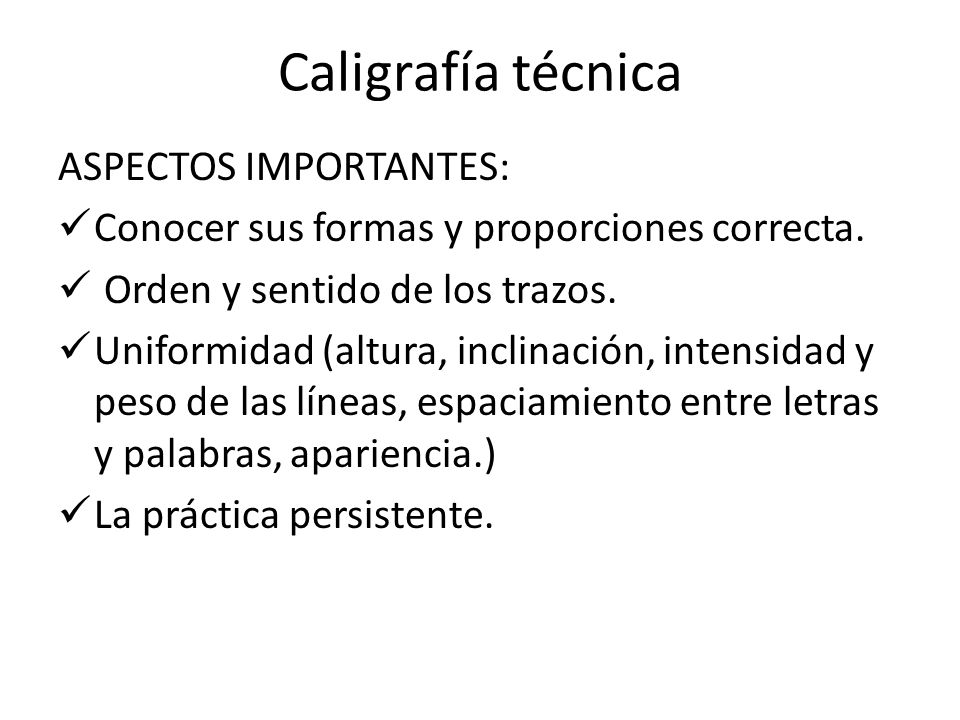

19 Caligrafía técnica ASPECTOS IMPORTANTES: Conocer sus formas y proporciones correcta. Orden y sentido de los trazos. Uniformidad (altura, inclinación, intensidad y peso de las líneas, espaciamiento entre letras y palabras, apariencia.) La práctica persistente.

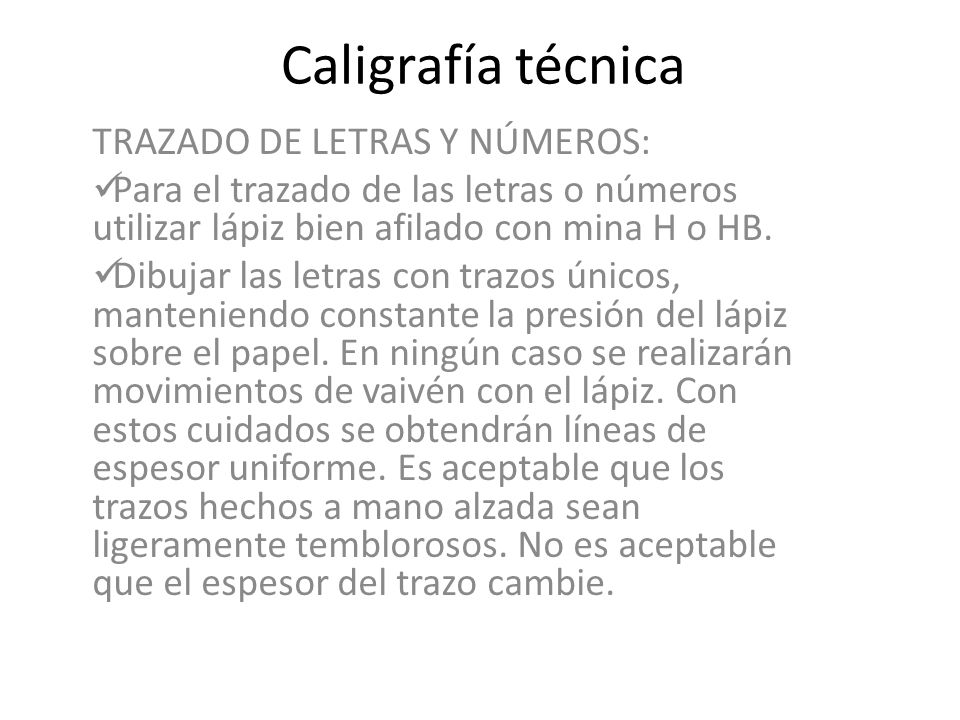

20 Caligrafía técnica TRAZADO DE LETRAS Y NÚMEROS: Para el trazado de las letras o números utilizar lápiz bien afilado con mina H o HB. Dibujar las letras con trazos únicos, manteniendo constante la presión del lápiz sobre el papel. En ningún caso se realizarán movimientos de vaivén con el lápiz. Con estos cuidados se obtendrán líneas de espesor uniforme. Es aceptable que los trazos hechos a mano alzada sean ligeramente temblorosos. No es aceptable que el espesor del trazo cambie.

21 Ejercitación En hoja cuadriculada practicar el trazado de letras y números, donde la altura para letras mayúsculas será de 5 mm y para las minúsculas será de 3.5, para números y símbolos 5 mm y distancia entre letra o numero de 1mm.

22 Gracias por su atención!!!
