2 Universidad de Oriente Núcleo Monagas Ingeniería de Sistemas Cursos Especiales de Grado Automatización y Control de Procesos Industriales Seminario: Estrategias Para La Automatizaci ó n Industrial EQUIPO SCM Fern á ndez Norvelis. C.I: 18.462.758 Fern á ndez David. C.I: 14.424.461 PROFESORA: Judith Devia Matur í n, Marzo 2014

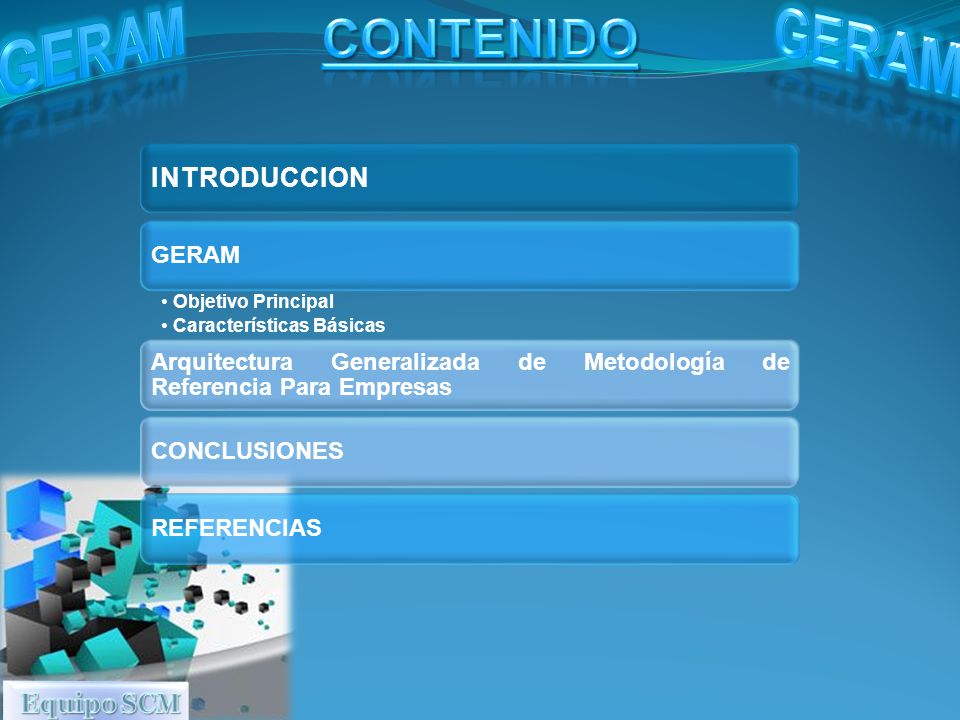

3 INTRODUCCION GERAM Objetivo Principal Características Básicas Arquitectura Generalizada de Metodología de Referencia Para Empresas CONCLUSIONESREFERENCIAS

4

5 Se desarrolla en la década de 1990 por IFAC / IFIP Grupo de Trabajo sobre las arquitecturas de integración de la empresa con Peter Bernu, James G. Nell y otros. El Grupo de Trabajo ha establecido los requisitos que deben cumplir las arquitecturas de referencia de la empresa y sus metodologías correspondientes para cumplir con las necesidades de la industria para este tipo de ayudas a la integración de la empresa. El Grupo de Trabajo ha establecido los requisitos que deben cumplir las arquitecturas de referencia de la empresa y sus metodologías correspondientes para cumplir con las necesidades de la industria para este tipo de ayudas a la integración de la empresa.

6 1980 Paso a ser el desarrollo de la Metodología de Diseño de Sistemas Avanzados de Fabricación Fue publicado por primera vez por Peter Bernus y Laszlo Nemes en 1994

7 El objetivo principal es generalizar las contribuciones de diversas Arquitecturas de empresas existentes y emergentes y arquitectura de referencias de la empresa

8 GERAM ayuda en la elección de las herramientas y metodologías al proporcionar criterios que deben ser satisfechos en lugar de tratar de hacer cumplir determinadas opciones. Se utiliza como una generalización de los marcos GERAM también puede ayudar a establecer la integridad y adecuación de los marcos propuestos para formar la base para un proceso de cambio en particular.

9 CARACTERÍSTICAS BÁSICAS GERAM es una generalización de las arquitecturas existentes y otros elementos necesarios. También facilita la unificación de los métodos de varias disciplinas, como los métodos de la ingeniería industrial, gestión de la ciencia, la ingeniería de control, la comunicación y la informática, entre otros.

10

11

12

13 Define las empresas relacionadas conceptos genéricos recomendados para su uso en proyectos de integración empresarial. El ciclo de la empresa, los sistemas de vida Modelado de procesos de negocio Los lenguajes de modelado para los diferentes usuarios de la arquitectura (los usuarios de negocios, diseñadores de sistemas, TI modelar especialistas, otros) La representación modelo integrado de diferentes vistas de modelo.

14 El ciclo de la empresa, los sistemas de vida Aporta los datos de identificación de las fases del ciclo de vida de cualquier entidad de la empresa, desde la concepción hasta su término entidad final. La figura, muestra las fases del ciclo de vida GERA de entidades empresariales. Un total de 9 fases del ciclo de vida:

15 El ciclo de la empresa, los sistemas de vida

16

17

18

19

20

21

22

23

24 Empresa Tipo Entidad Concepto Identifica los tipos de entidad que se utilizarán en la ingeniería de la empresa y la integración empresarial. La recursividad de los cuatro primeros tipos de entidad se puede demostrar mediante la identificación de la función de las diferentes entidades, sus productos y las relaciones entre ellos.

25 El ciclo de la empresa, los sistemas de vida Empresa Tipo Entidad Concepto

26 El ciclo de la empresa, los sistemas de vida Empresa Tipo Entidad Concepto Entidad de Gestión (tipo 1) Estratégico Empresarial: define la necesidad y la partida de cualquier esfuerzo de ingeniería de la empresa.

27 El ciclo de la empresa, los sistemas de vida Empresa Tipo Entidad Concepto Entidad (tipo 2) Empresa de Ingeniería / Integración: proporciona los medios para llevar a cabo el tipo de entidad empresarial 1. Emplea metodologías para definir, diseñar, implementar y desarrollar el funcionamiento de la entidad empresarial (tipo 3 entidad).

28 El ciclo de la empresa, los sistemas de vida Empresa Tipo Entidad Concepto Entidad (tipo 3) Empresarial: es el resultado de la operación de la entidad de tipo 2. Utiliza metodologías (entidad de tipo 5) y el sistema operativo proporcionado por la entidad de tipo 2 para definir, diseñar, implementar y desarrollar los productos (servicios) de la empresa (tipo 4 entidad).

29 El ciclo de la empresa, los sistemas de vida Empresa Tipo Entidad Concepto Entidad del producto (tipo 4): es el resultado de la operación de la entidad de tipo 3. Representa todos los productos (servicios) de la empresa.

30 El ciclo de la empresa, los sistemas de vida Empresa Tipo Entidad Concepto Metodología Entidad (tipo 5): representa la metodología a emplear en cualquier tipo de entidad empresarial.

31 Modelado de procesos de negocio Este concepto ofrece modelos de procesos de operaciones de la empresa. Orientada a la modelización de procesos, permite representar el funcionamiento de las entidades empresariales y tipos de entidad en todos sus aspectos: funcional, comportamiento, información, recursos y organización. Son los modelos que se pueden utilizar para apoyar las decisiones de la evaluación de alternativas de operación o para el control de la operación impulsada por el modelo y seguimiento.

32 Los Lenguajes de Modelado Los lenguajes de modelización aumentan la eficiencia del modelado empresarial. Permiten una representación común de la operación de la empresa.

33 Los Lenguajes de Modelado Lenguajes de modelización tienen que adaptarse a los diferentes usuarios de los modelos empresariales, por ejemplo, los usuarios de negocios, diseñadores de sistemas y especialistas en TI modelado. Lenguajes de modelización tienen que soportar el modelado de todos los tipos de entidad en todas las fases de sus respectivos ciclos de vida. Lenguajes de modelado tienen que proporcionar constructos genéricos, así como construcciones macro (GEMS) construidos a partir de los genéricos

34 Describe los procesos genéricos de integración empresarial. Estas metodologías pueden ser descritas en términos de modelos de proceso con instrucciones detalladas para cada paso del proceso de integración.

35 Definir los constructos genéricos (bloques de construcción) para el modelado de la empresa adaptada a las diferentes necesidades de las personas que crean y utilizan modelos empresariales.

36 Definir la implementación genérica de metodologías de empresa de integración y lenguajes de modelado y otras formas de apoyo para la creación y el uso de modelos de empresa.

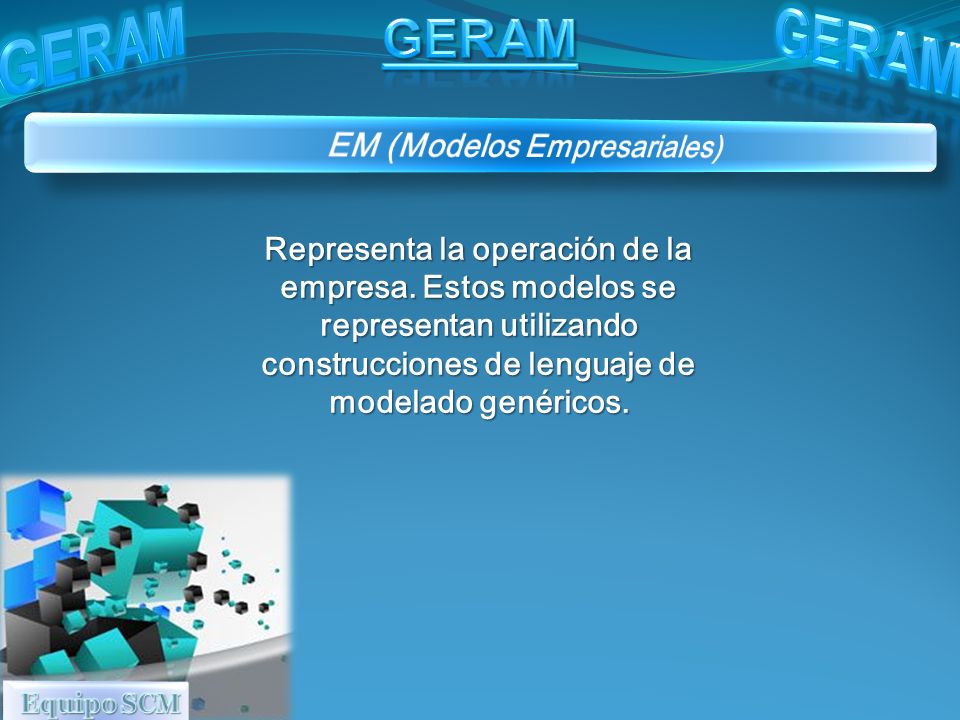

37 Representa la operación de la empresa. Estos modelos se representan utilizando construcciones de lenguaje de modelado genéricos.

38 Formalizar los aspectos más genéricos de los conceptos relacionados con las empresas en términos de propiedades esenciales y axiomas.

39 Identificar los modelos de referencia (modelos parciales) que captura los conceptos comunes a muchas empresas. GEM se utilizan en modelos de la empresa para aumentar la eficiencia del proceso de modelado.

40 Identificar los productos de aplicación general que se emplearán en la integración empresarial (por ejemplo, herramientas, integrando las infraestructuras, otros).

41 La metodología Geram ha demostrado ser una arquitectura empresarial para uso de referencias de los modelos de toda la historia de vida de un proyecto de integración de la empresa a partir de su concepto creador a los ojos de los empresarios que inicialmente tuvieron la idea de desarrollar una empresa, a través de su definición, el diseño funcional o especificación, diseño detallado, la ejecución física o la construcción, y finalmente la operación a la obsolescencia.

42 También ha demostrado ser útil en el uso y aplicación de instrumentos utilizados por los investigadores o profesionales en cada fase que se indica. Esta metodología de arquitectura de referencia demostró ser un marco relativamente simple sobre la cual todas las funciones y actividades que intervienen en las fases antes mencionadas de la vida del proyecto empresarial de integración se pueden asignar.

43 J.G. Nell, NIST (1997). "Una visión general de GERAM "ICEIMT'97 Conferencia Internacional sobre la Integración Empresarial Modelado Tecnología 1997. Actualizado 30 de enero 1997 P. Bernus y L. Nemes (1994). "Un marco para definir una arquitectura de referencia genérica Empresa y Metodología". En: Actas de la Conferencia Internacional de Automatización, Robótica y Visión por Computador (ICARCV'94), Singapur, 10 al 12 noviembre, 1994. J.G. Nell (2006). "Requisitos y metodología para Arquitecturas Enterprise-Referencia: Una nueva propuesta de trabajo del artículo". Actualizado 20 de mayo de 1996.

44 Doumeingts, G., Vallespir, B., Darracar, D., M., "Metodología de Diseño de Sistemas Avanzados de Fabricación", Computadoras en la Industria, vol. 9, pp 271-296, diciembre de 1987. Consorcio AMICE (1989). Open Architecture Sistema de CIM, Informe de Investigación de ESPRIT Proyecto 688, vol. 1, Springer-Verlag. AMICE Consorcio (1991), Open System Architecture, CIMOSA, AD 1.0, Arquitectura Descripción, ESPRIT Consorcio AMICE, Bruselas, Bélgica.
