Icep Ingeniería en sistemas Informática II Gabriel Orozco martinez Cesar alfonso ventura sanchez 08/10/2016 Modelo osi capa de red.

Presentación del tema: "Icep Ingeniería en sistemas Informática II Gabriel Orozco martinez Cesar alfonso ventura sanchez 08/10/2016 Modelo osi capa de red."— Transcripción de la presentación:

1 Icep Ingeniería en sistemas Informática II Gabriel Orozco martinez Cesar alfonso ventura sanchez 08/10/2016 Modelo osi capa de red.

2 Host: son las computadoras conectadas una red interactúan con las demás host. Datagramas: Un datagrama es un paquete de datos que constituye el mínimo bloque de información en una red de conmutación por datagramas router : es un dispositivo de red que se encarga de llevar por la ruta adecuada el tráfico IPv4 es la versión actual del protocolo de Internet, el sistema de identificación que utiliza Internet para enviar información entre dispositivos. Este sistema asigna una serie de cuatro números (cada uno de los cuales está comprendido entre 0 y 255) a cada dispositivo. IPv6 admite 340.282.366.920.938.463.463.374.607.431.768.211.456 (2 128 o 340 sextillones de direcciones) —cerca de 6,7 × 10 17 (670 mil billones) de direcciones por cada milímetropkk cuadrado de la superficie de la Tierra.

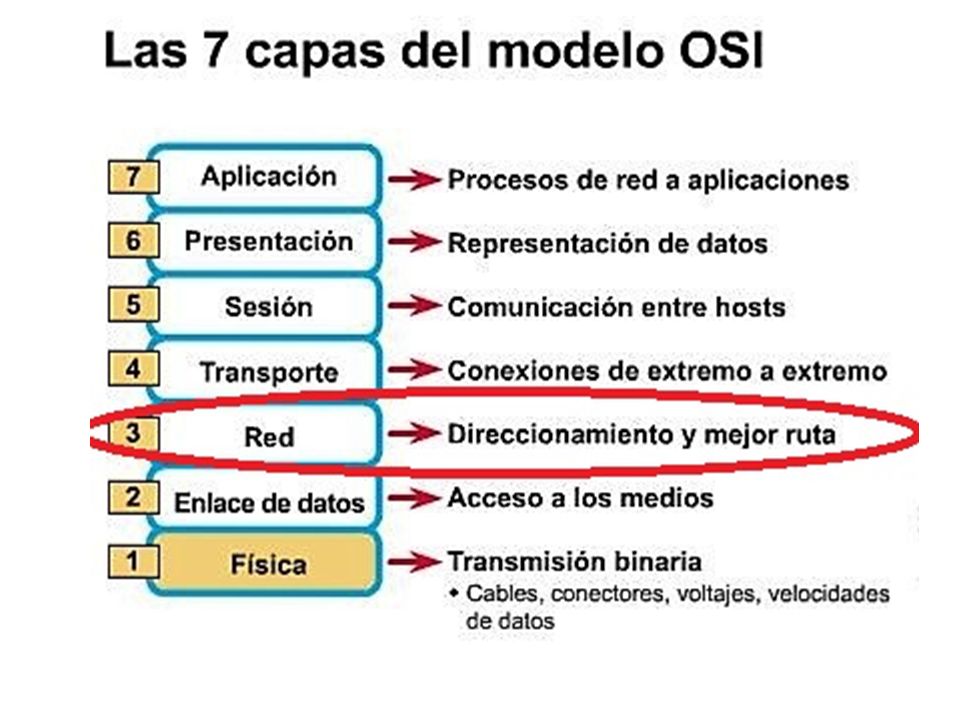

3 .

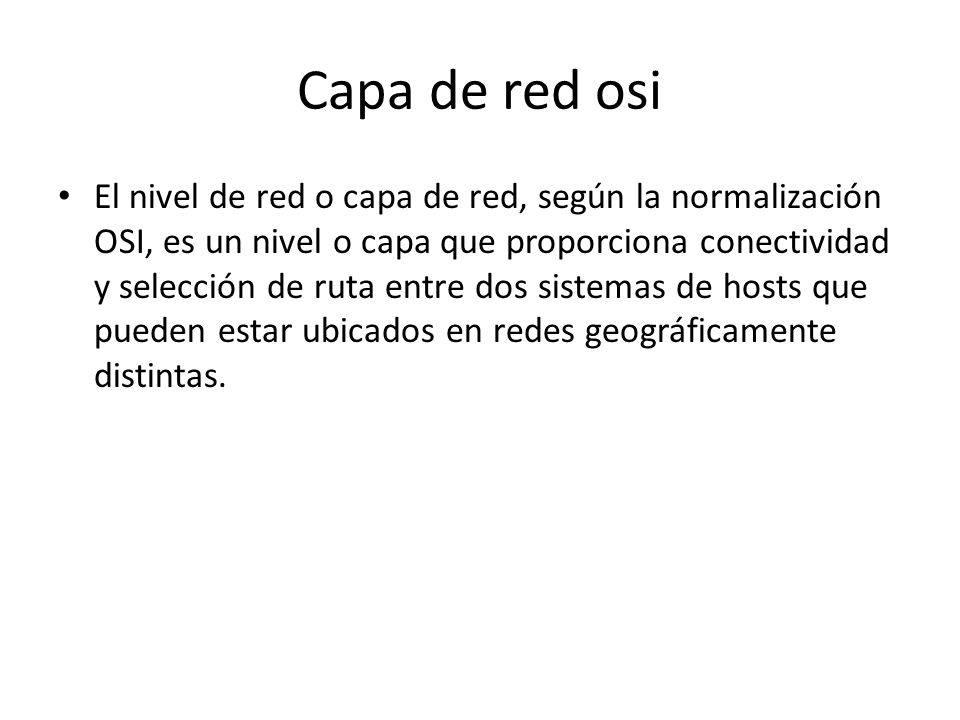

4 Capa de red osi El nivel de red o capa de red, según la normalización OSI, es un nivel o capa que proporciona conectividad y selección de ruta entre dos sistemas de hosts que pueden estar ubicados en redes geográficamente distintas.

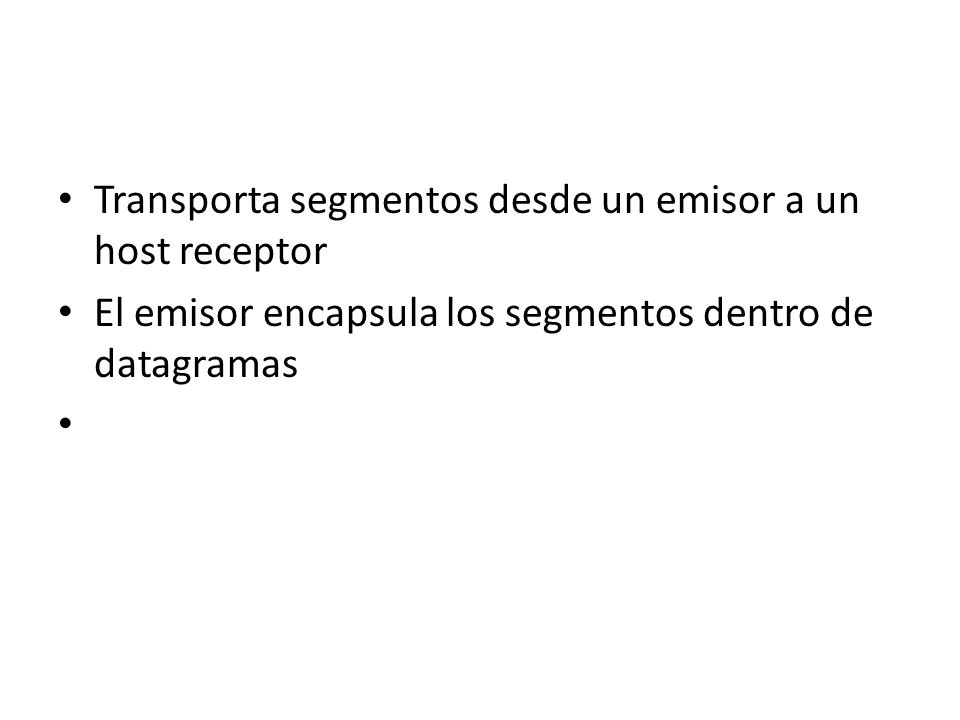

5 Transporta segmentos desde un emisor a un host receptor El emisor encapsula los segmentos dentro de datagramas

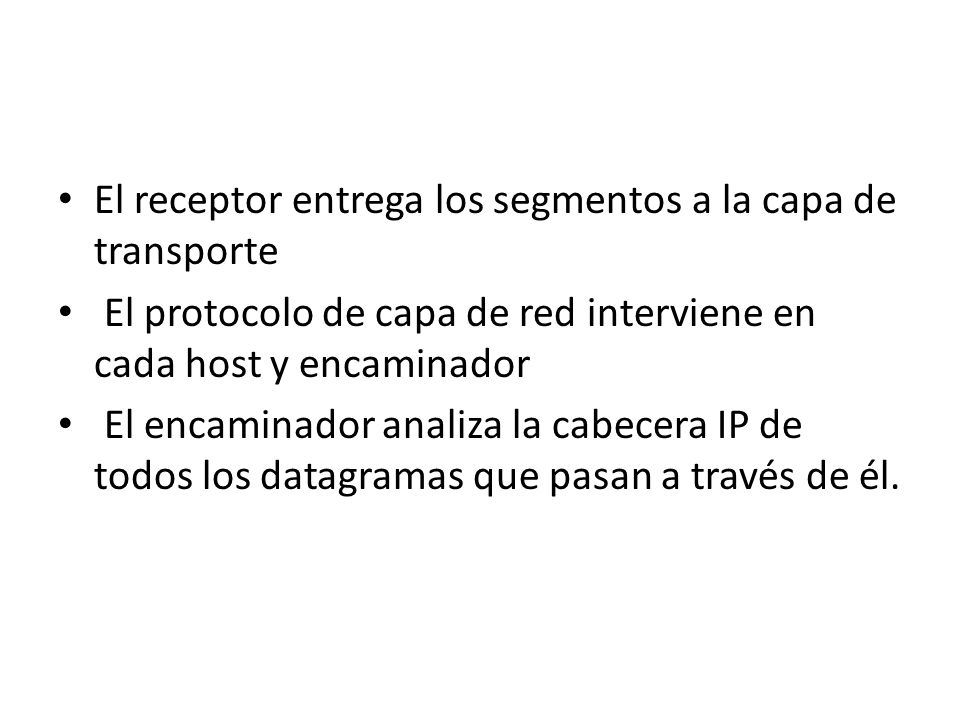

6 El receptor entrega los segmentos a la capa de transporte El protocolo de capa de red interviene en cada host y encaminador El encaminador analiza la cabecera IP de todos los datagramas que pasan a través de él.

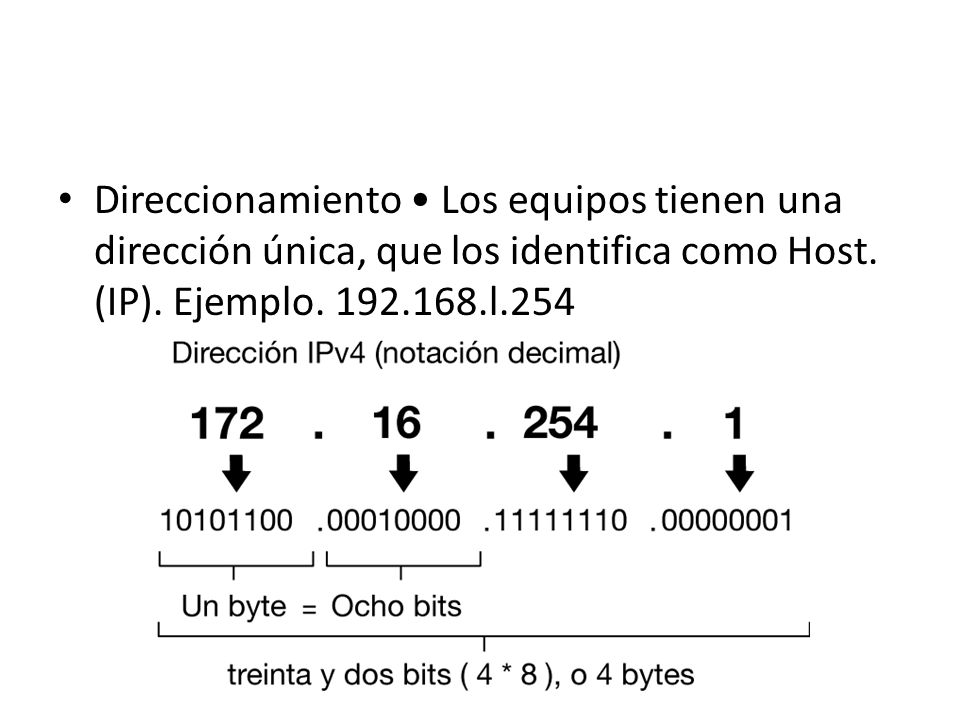

7 Direccionamiento Los equipos tienen una dirección única, que los identifica como Host. (IP). Ejemplo. 192.168.l.254

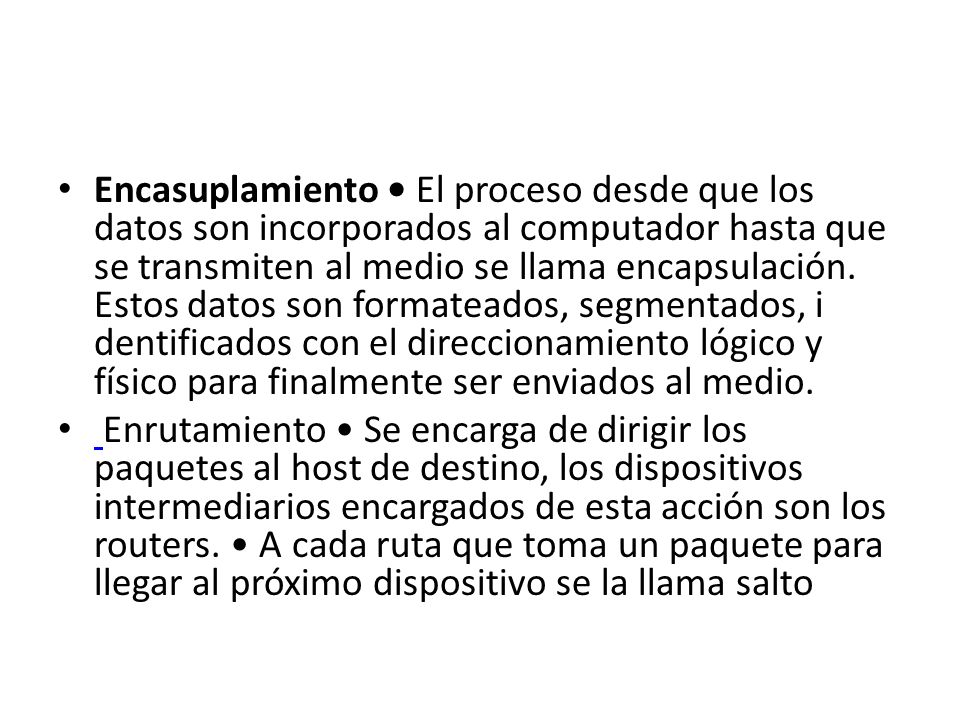

8 Encasuplamiento El proceso desde que los datos son incorporados al computador hasta que se transmiten al medio se llama encapsulación. Estos datos son formateados, segmentados, i dentificados con el direccionamiento lógico y físico para finalmente ser enviados al medio. Enrutamiento Se encarga de dirigir los paquetes al host de destino, los dispositivos intermediarios encargados de esta acción son los routers. A cada ruta que toma un paquete para llegar al próximo dispositivo se la llama salto

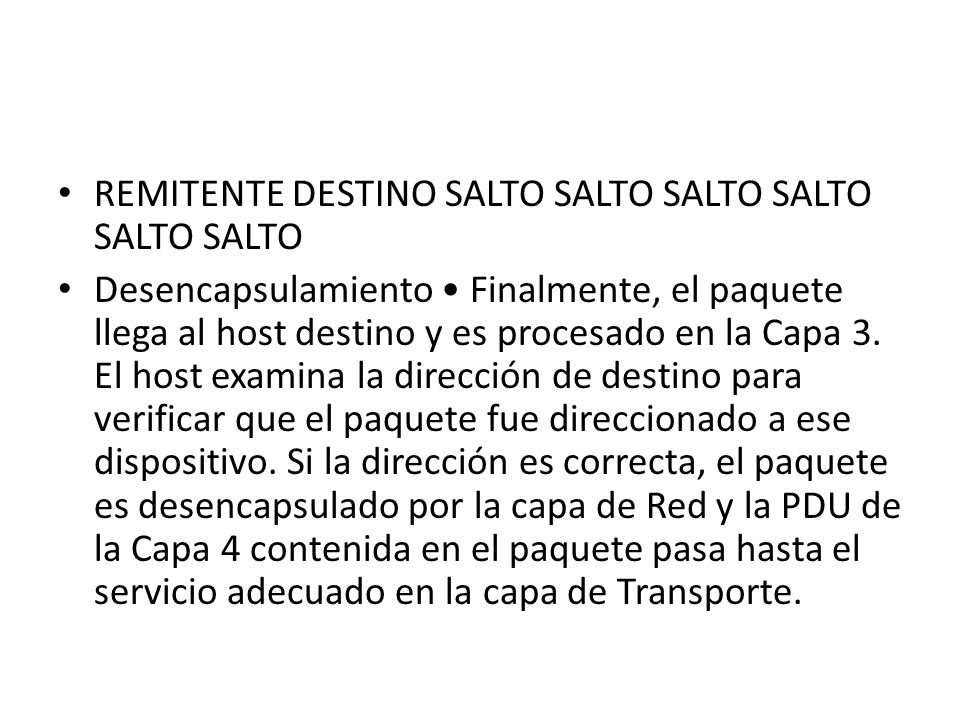

9 REMITENTE DESTINO SALTO SALTO SALTO SALTO SALTO SALTO Desencapsulamiento Finalmente, el paquete llega al host destino y es procesado en la Capa 3. El host examina la dirección de destino para verificar que el paquete fue direccionado a ese dispositivo. Si la dirección es correcta, el paquete es desencapsulado por la capa de Red y la PDU de la Capa 4 contenida en el paquete pasa hasta el servicio adecuado en la capa de Transporte.

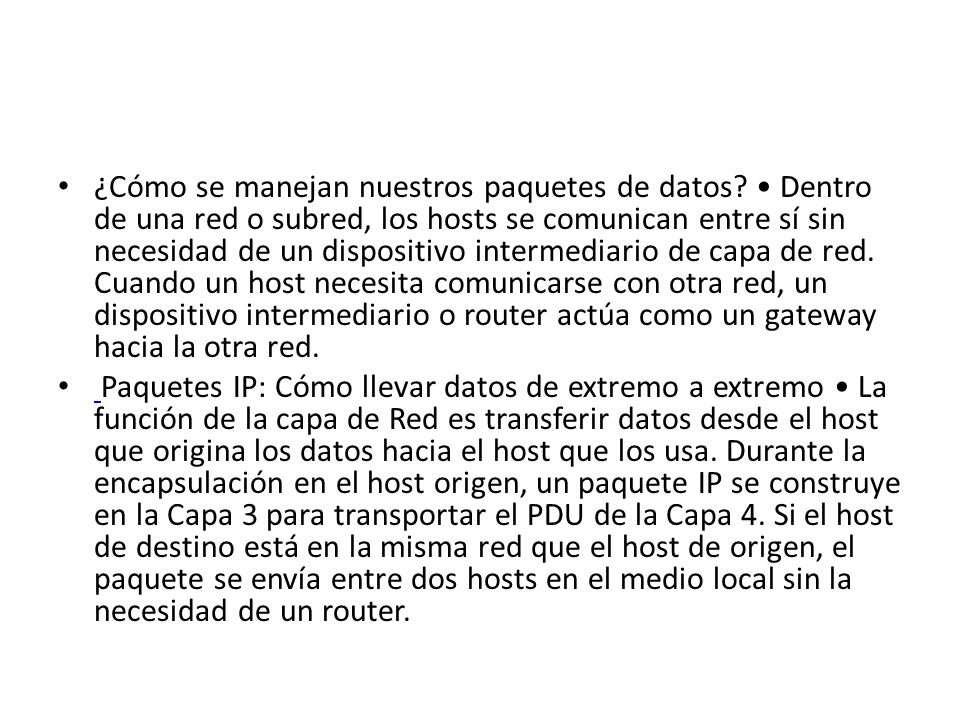

10 ¿Cómo se manejan nuestros paquetes de datos? Dentro de una red o subred, los hosts se comunican entre sí sin necesidad de un dispositivo intermediario de capa de red. Cuando un host necesita comunicarse con otra red, un dispositivo intermediario o router actúa como un gateway hacia la otra red. Paquetes IP: Cómo llevar datos de extremo a extremo La función de la capa de Red es transferir datos desde el host que origina los datos hacia el host que los usa. Durante la encapsulación en el host origen, un paquete IP se construye en la Capa 3 para transportar el PDU de la Capa 4. Si el host de destino está en la misma red que el host de origen, el paquete se envía entre dos hosts en el medio local sin la necesidad de un router.

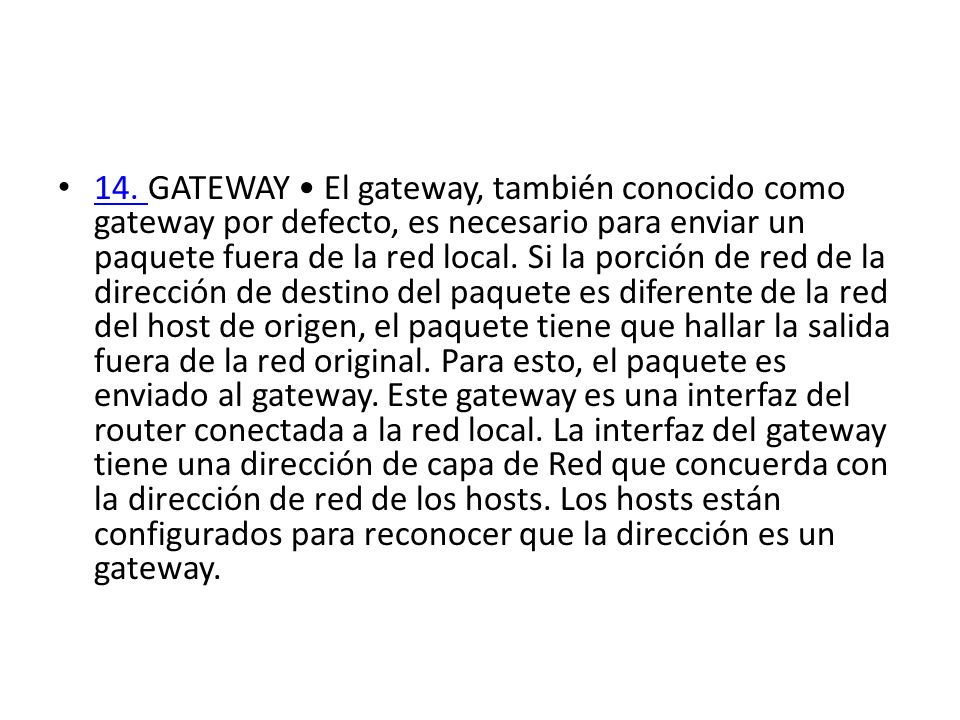

11 14. GATEWAY El gateway, también conocido como gateway por defecto, es necesario para enviar un paquete fuera de la red local. Si la porción de red de la dirección de destino del paquete es diferente de la red del host de origen, el paquete tiene que hallar la salida fuera de la red original. Para esto, el paquete es enviado al gateway. Este gateway es una interfaz del router conectada a la red local. La interfaz del gateway tiene una dirección de capa de Red que concuerda con la dirección de red de los hosts. Los hosts están configurados para reconocer que la dirección es un gateway. 14.

12 IPv4IPv4 posibilita 4 294 967 296 (2 32 ) direcciones de host diferentes, un número inadecuado para dar una dirección a cada persona del planeta, y mucho menos a cada dispositivo, teléfono, PDA, táblet, etcétera. En cambio, IPv6 admite 340.282.366.920.938.463.463.374.607.431.768. 211.456 (2 128 o 340 sextillones de direcciones) —cerca de 6,7 × 10 17 (670 mil billones) de direcciones por cada milímetro cuadrado de la superficie de la Tierra.sextillonesbillonesmilímetroTierra
