1 REDES DE COMPUTADORA NOMBRE: CAMILO ERAZO GRADO: 11-2

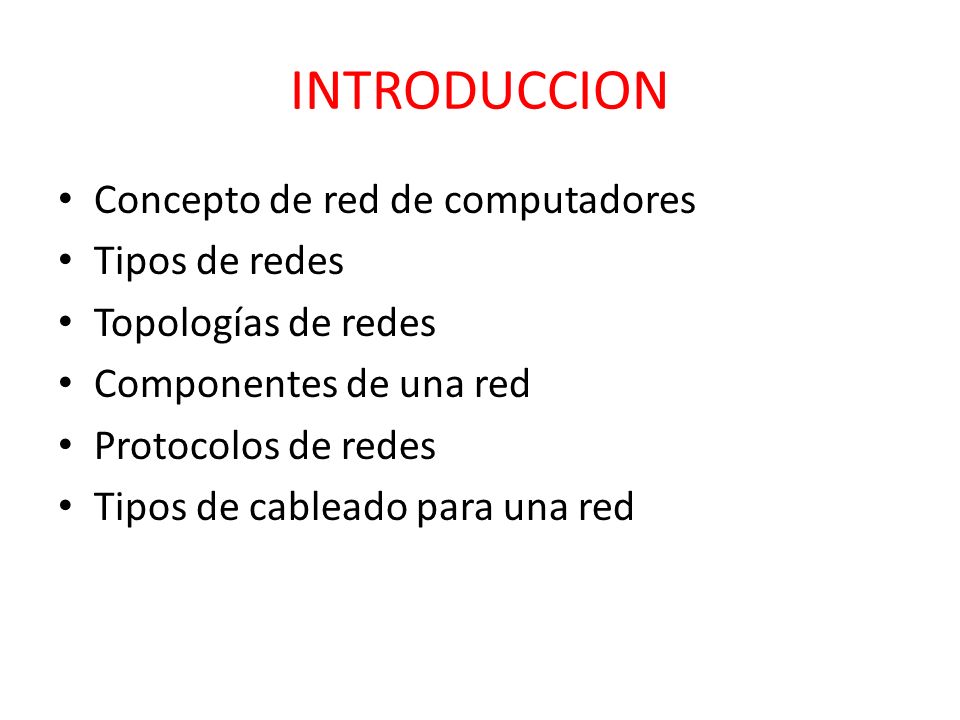

2 INTRODUCCION Concepto de red de computadores Tipos de redes Topologías de redes Componentes de una red Protocolos de redes Tipos de cableado para una red

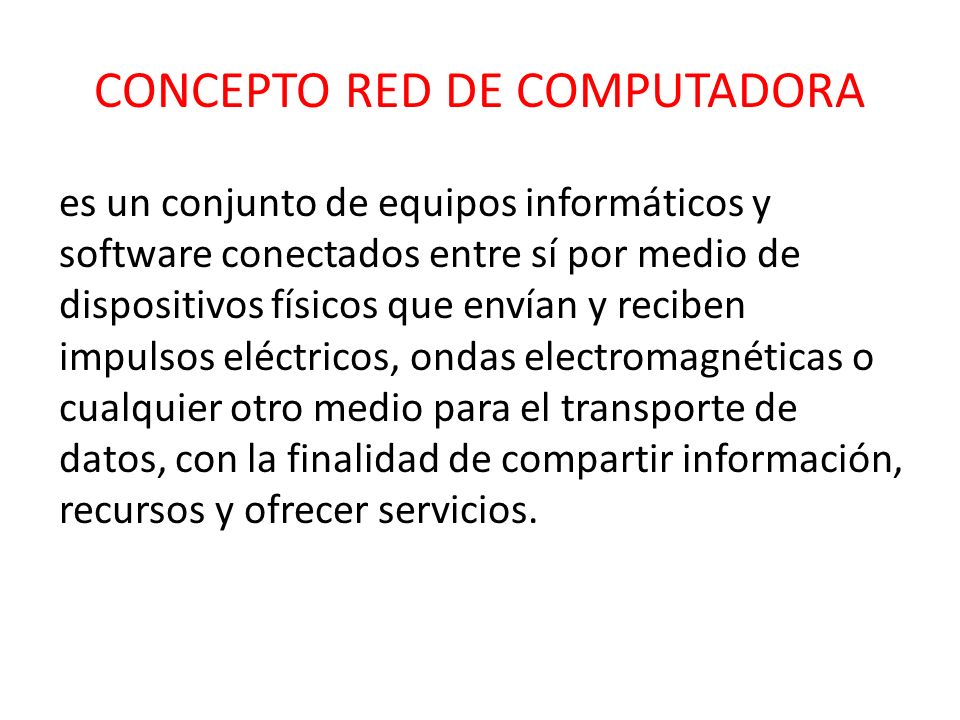

3 CONCEPTO RED DE COMPUTADORA es un conjunto de equipos informáticos y software conectados entre sí por medio de dispositivos físicos que envían y reciben impulsos eléctricos, ondas electromagnéticas o cualquier otro medio para el transporte de datos, con la finalidad de compartir información, recursos y ofrecer servicios.

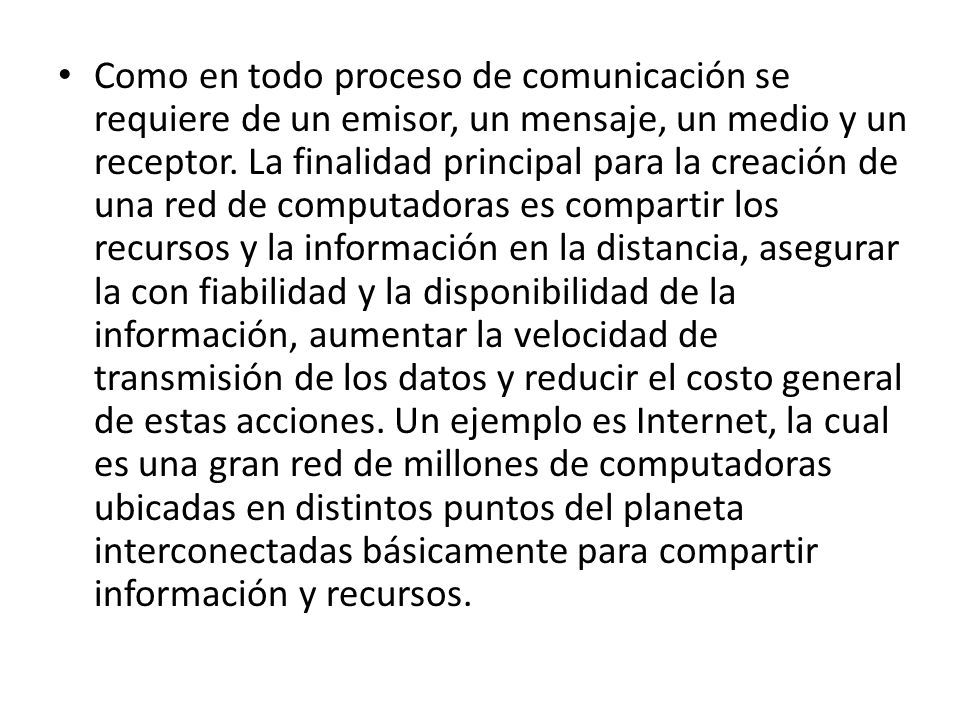

4 Como en todo proceso de comunicación se requiere de un emisor, un mensaje, un medio y un receptor. La finalidad principal para la creación de una red de computadoras es compartir los recursos y la información en la distancia, asegurar la con fiabilidad y la disponibilidad de la información, aumentar la velocidad de transmisión de los datos y reducir el costo general de estas acciones. Un ejemplo es Internet, la cual es una gran red de millones de computadoras ubicadas en distintos puntos del planeta interconectadas básicamente para compartir información y recursos.

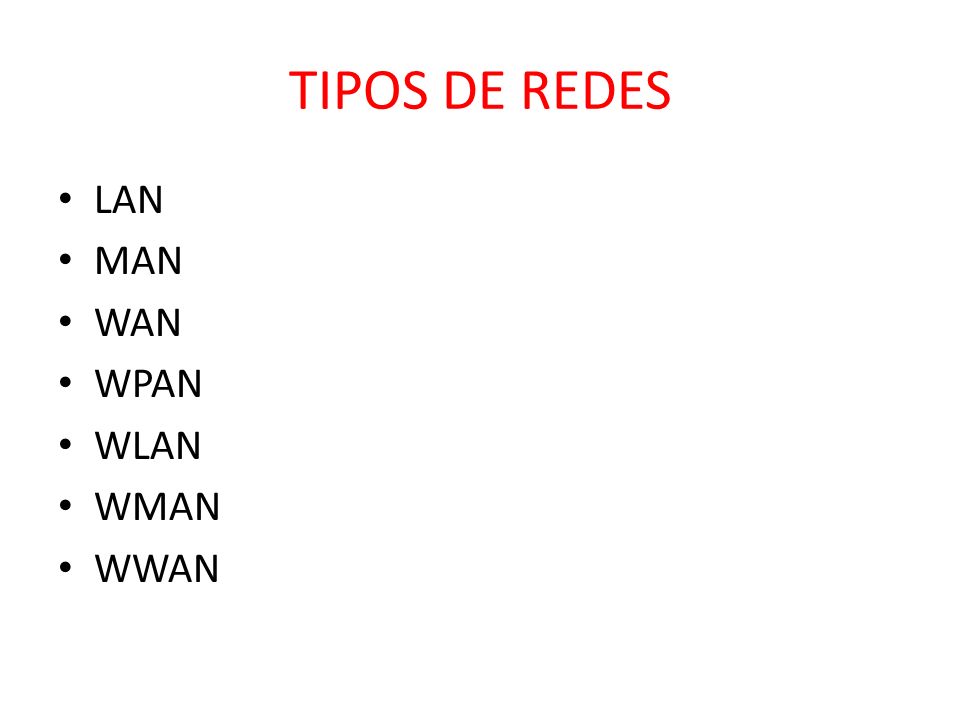

5 TIPOS DE REDES LAN MAN WAN WPAN WLAN WMAN WWAN

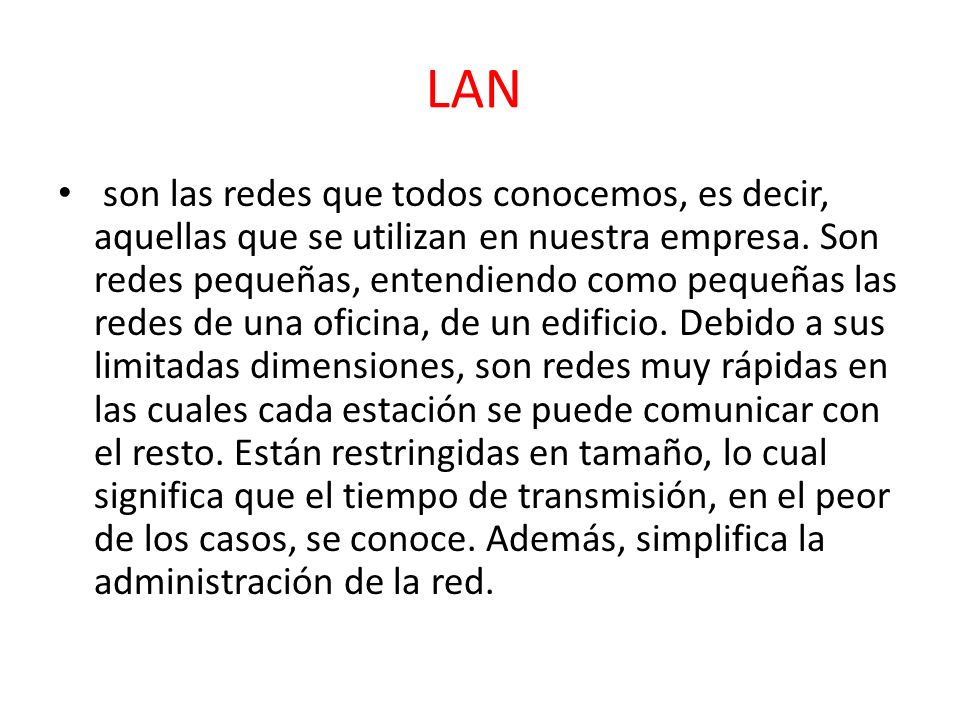

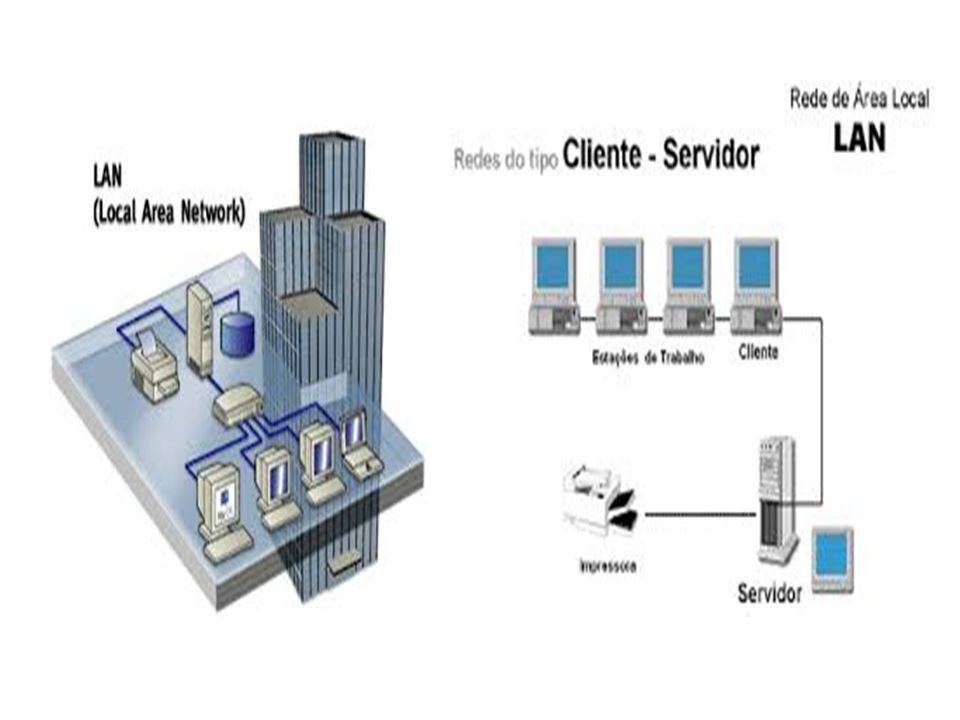

6 LAN son las redes que todos conocemos, es decir, aquellas que se utilizan en nuestra empresa. Son redes pequeñas, entendiendo como pequeñas las redes de una oficina, de un edificio. Debido a sus limitadas dimensiones, son redes muy rápidas en las cuales cada estación se puede comunicar con el resto. Están restringidas en tamaño, lo cual significa que el tiempo de transmisión, en el peor de los casos, se conoce. Además, simplifica la administración de la red.

7

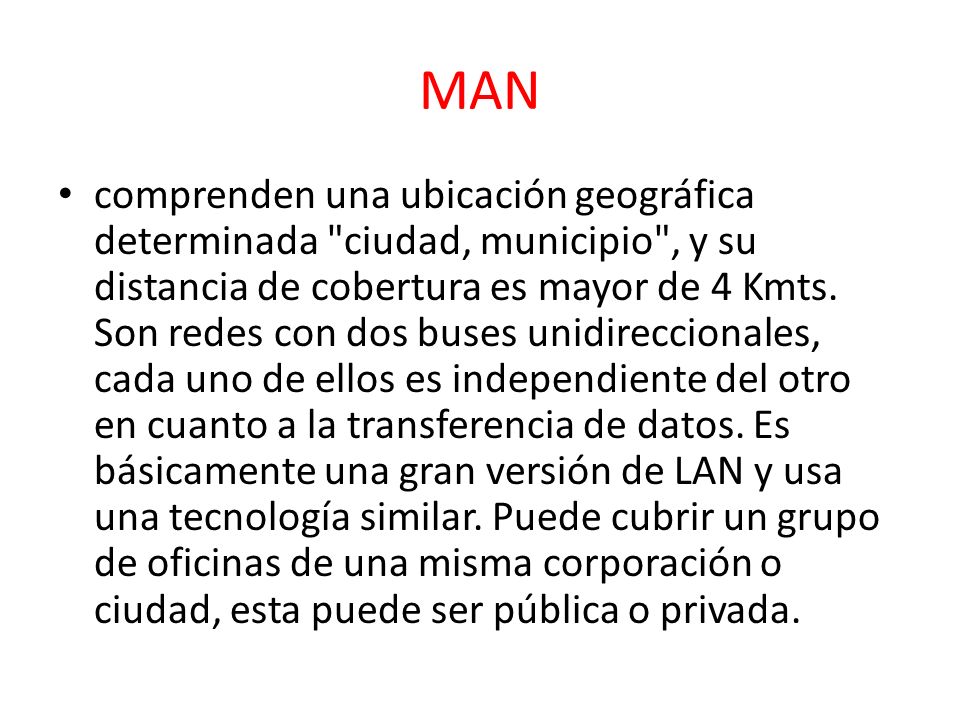

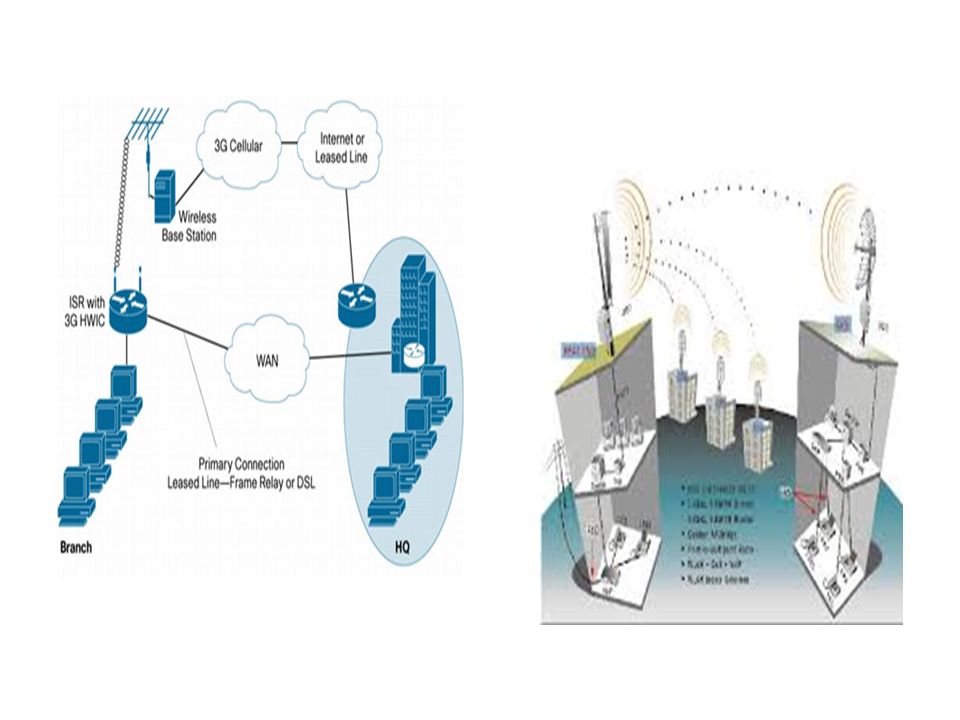

8 MAN comprenden una ubicación geográfica determinada "ciudad, municipio", y su distancia de cobertura es mayor de 4 Kmts. Son redes con dos buses unidireccionales, cada uno de ellos es independiente del otro en cuanto a la transferencia de datos. Es básicamente una gran versión de LAN y usa una tecnología similar. Puede cubrir un grupo de oficinas de una misma corporación o ciudad, esta puede ser pública o privada.

9

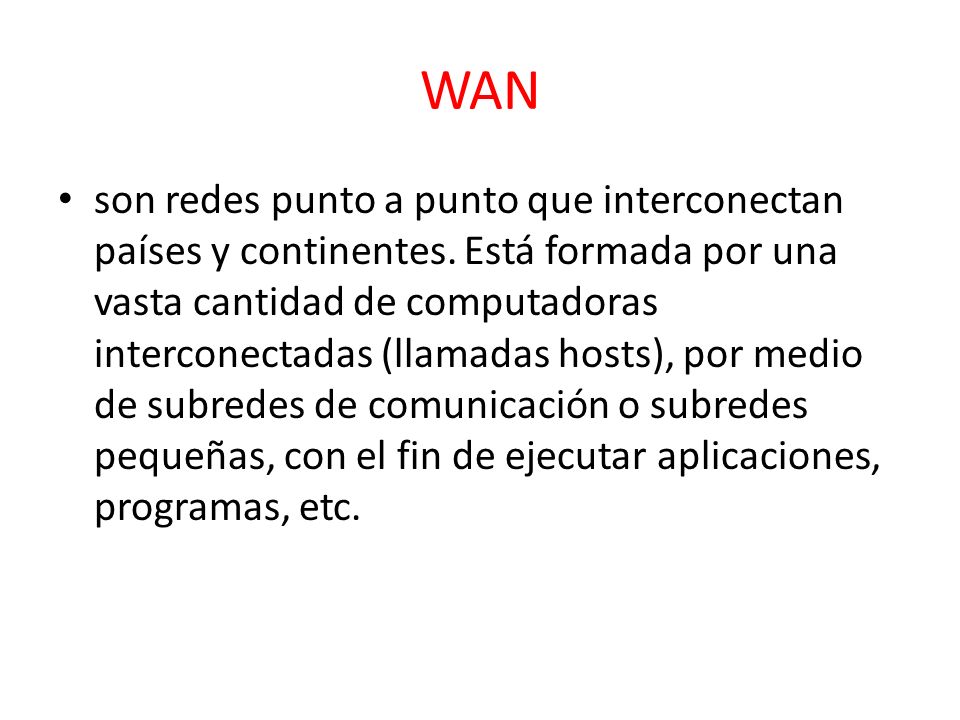

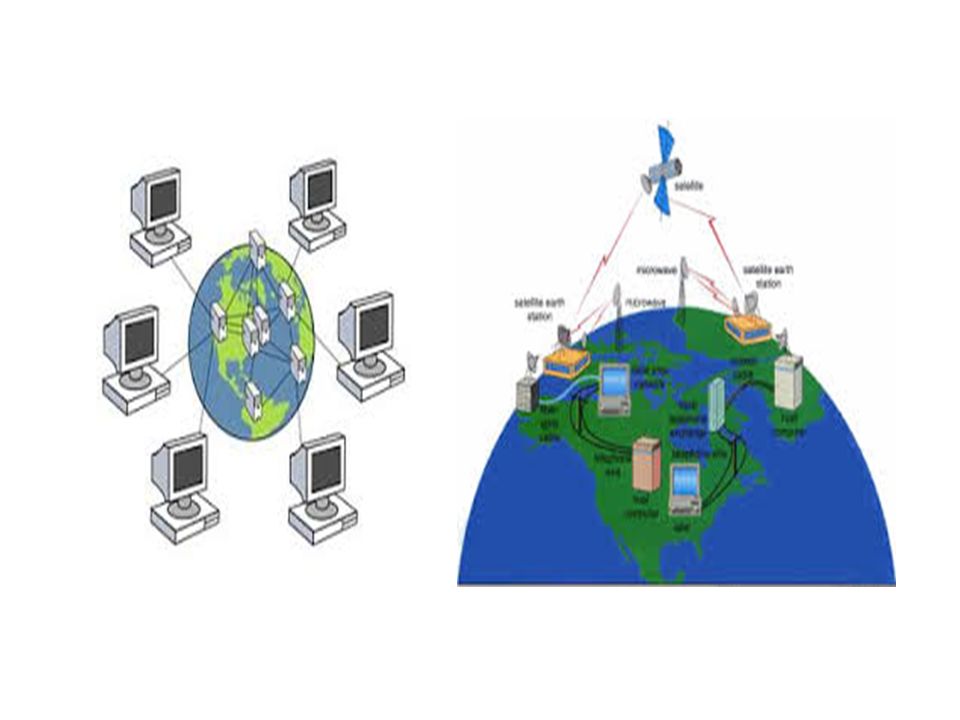

10 WAN son redes punto a punto que interconectan países y continentes. Está formada por una vasta cantidad de computadoras interconectadas (llamadas hosts), por medio de subredes de comunicación o subredes pequeñas, con el fin de ejecutar aplicaciones, programas, etc.

11

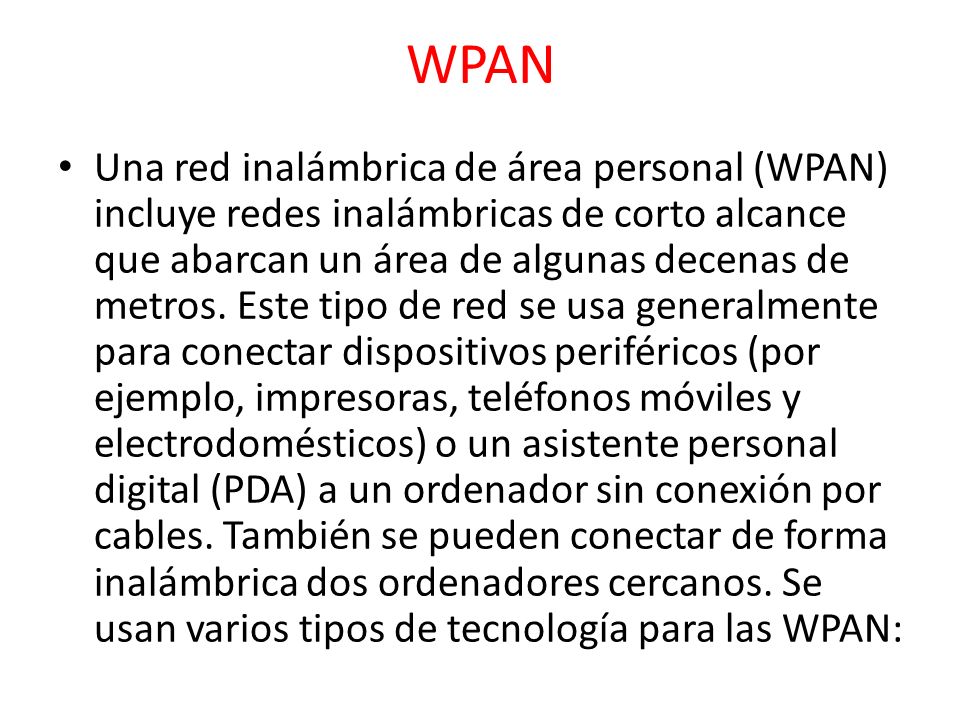

12 WPAN Una red inalámbrica de área personal (WPAN) incluye redes inalámbricas de corto alcance que abarcan un área de algunas decenas de metros. Este tipo de red se usa generalmente para conectar dispositivos periféricos (por ejemplo, impresoras, teléfonos móviles y electrodomésticos) o un asistente personal digital (PDA) a un ordenador sin conexión por cables. También se pueden conectar de forma inalámbrica dos ordenadores cercanos. Se usan varios tipos de tecnología para las WPAN:

13

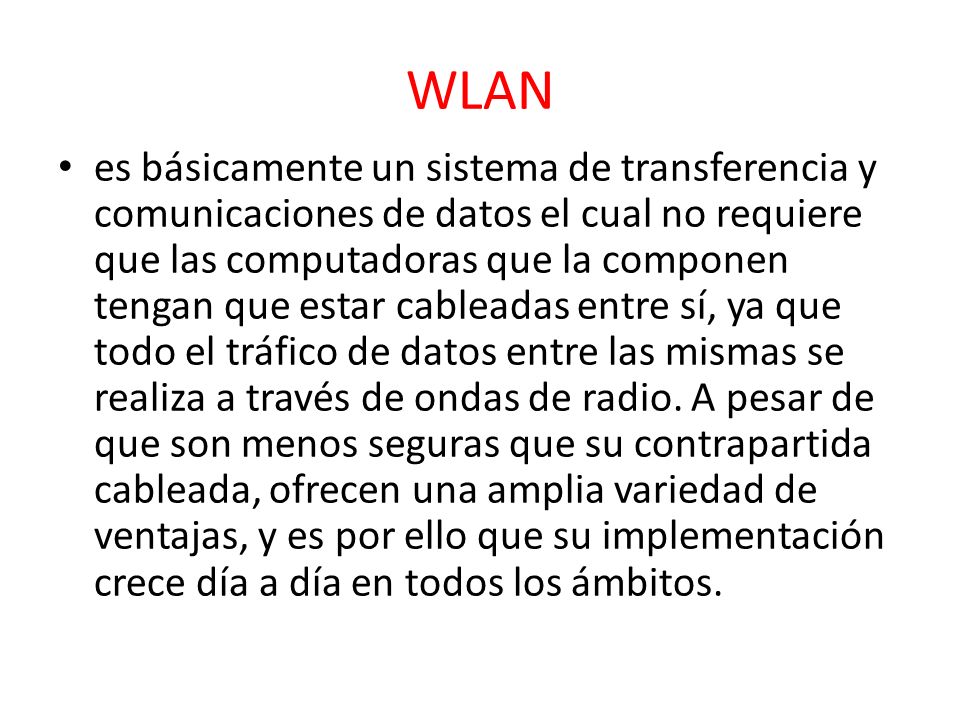

14 WLAN es básicamente un sistema de transferencia y comunicaciones de datos el cual no requiere que las computadoras que la componen tengan que estar cableadas entre sí, ya que todo el tráfico de datos entre las mismas se realiza a través de ondas de radio. A pesar de que son menos seguras que su contrapartida cableada, ofrecen una amplia variedad de ventajas, y es por ello que su implementación crece día a día en todos los ámbitos.

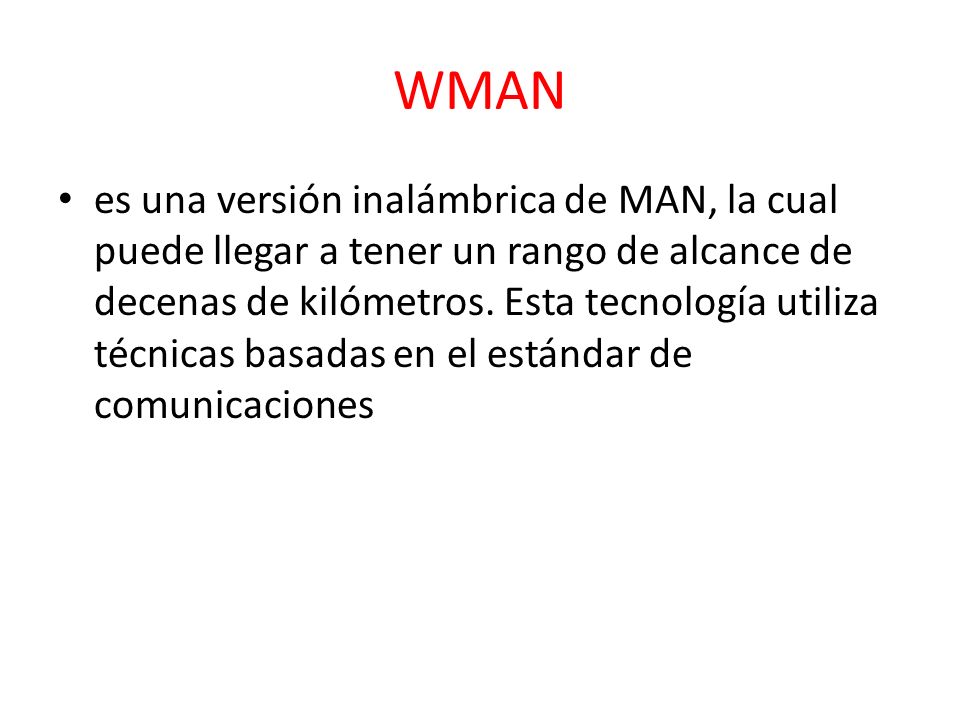

15 WMAN es una versión inalámbrica de MAN, la cual puede llegar a tener un rango de alcance de decenas de kilómetros. Esta tecnología utiliza técnicas basadas en el estándar de comunicaciones

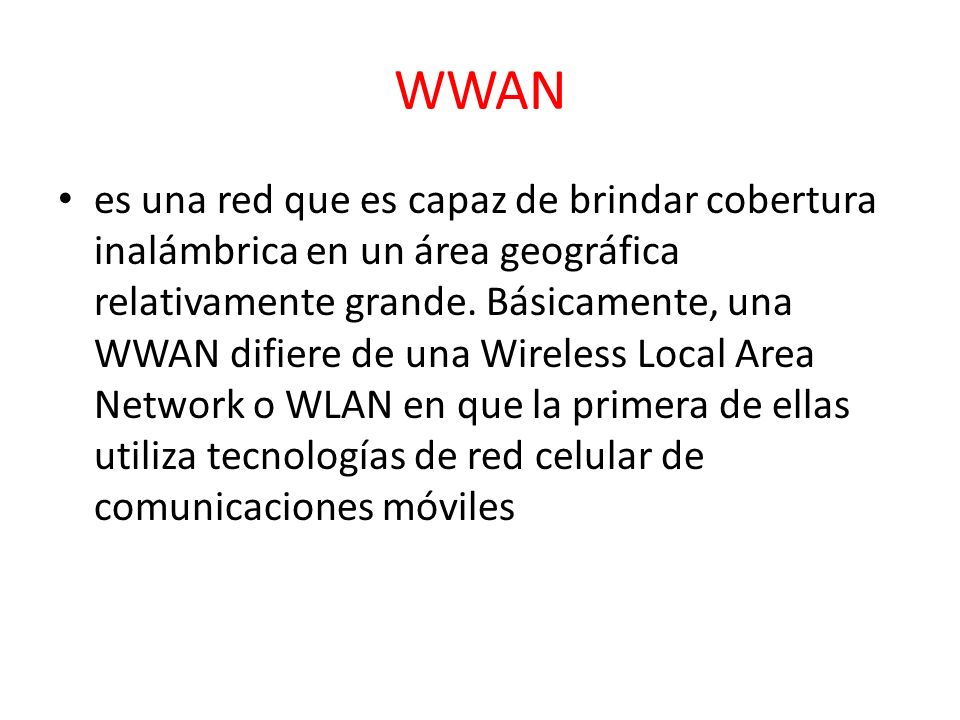

16 WWAN es una red que es capaz de brindar cobertura inalámbrica en un área geográfica relativamente grande. Básicamente, una WWAN difiere de una Wireless Local Area Network o WLAN en que la primera de ellas utiliza tecnologías de red celular de comunicaciones móviles

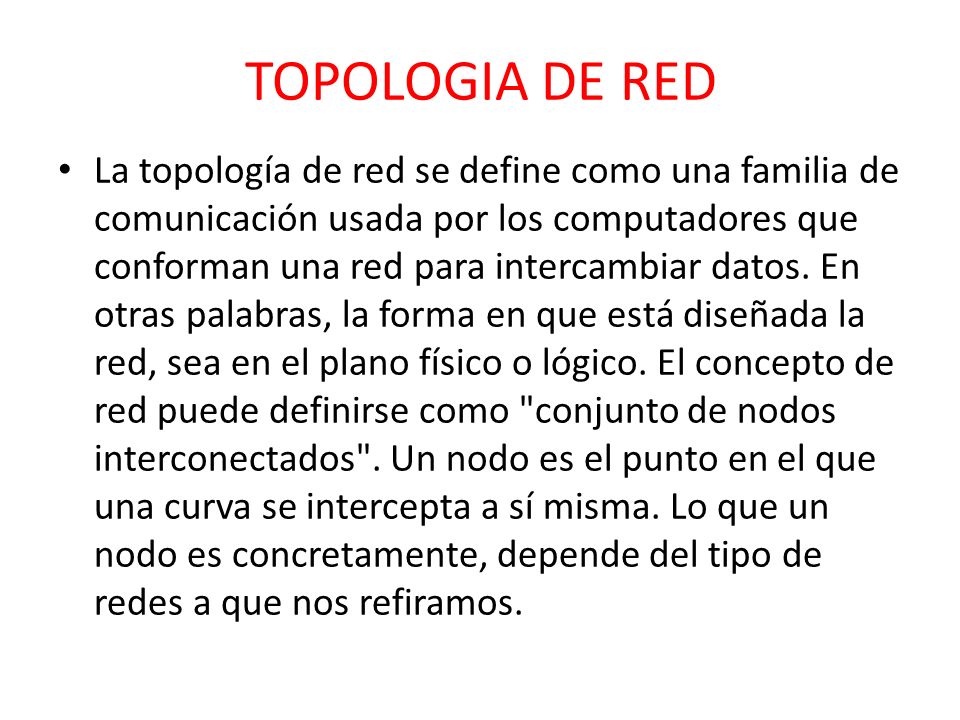

17 TOPOLOGIA DE RED La topología de red se define como una familia de comunicación usada por los computadores que conforman una red para intercambiar datos. En otras palabras, la forma en que está diseñada la red, sea en el plano físico o lógico. El concepto de red puede definirse como "conjunto de nodos interconectados". Un nodo es el punto en el que una curva se intercepta a sí misma. Lo que un nodo es concretamente, depende del tipo de redes a que nos refiramos.

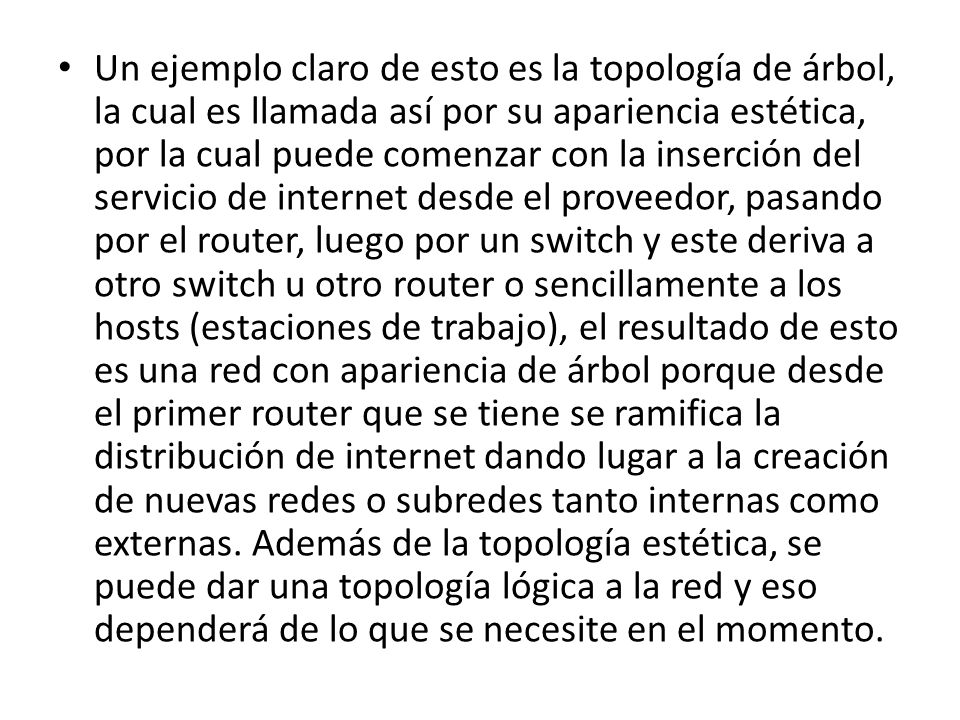

18 Un ejemplo claro de esto es la topología de árbol, la cual es llamada así por su apariencia estética, por la cual puede comenzar con la inserción del servicio de internet desde el proveedor, pasando por el router, luego por un switch y este deriva a otro switch u otro router o sencillamente a los hosts (estaciones de trabajo), el resultado de esto es una red con apariencia de árbol porque desde el primer router que se tiene se ramifica la distribución de internet dando lugar a la creación de nuevas redes o subredes tanto internas como externas. Además de la topología estética, se puede dar una topología lógica a la red y eso dependerá de lo que se necesite en el momento.

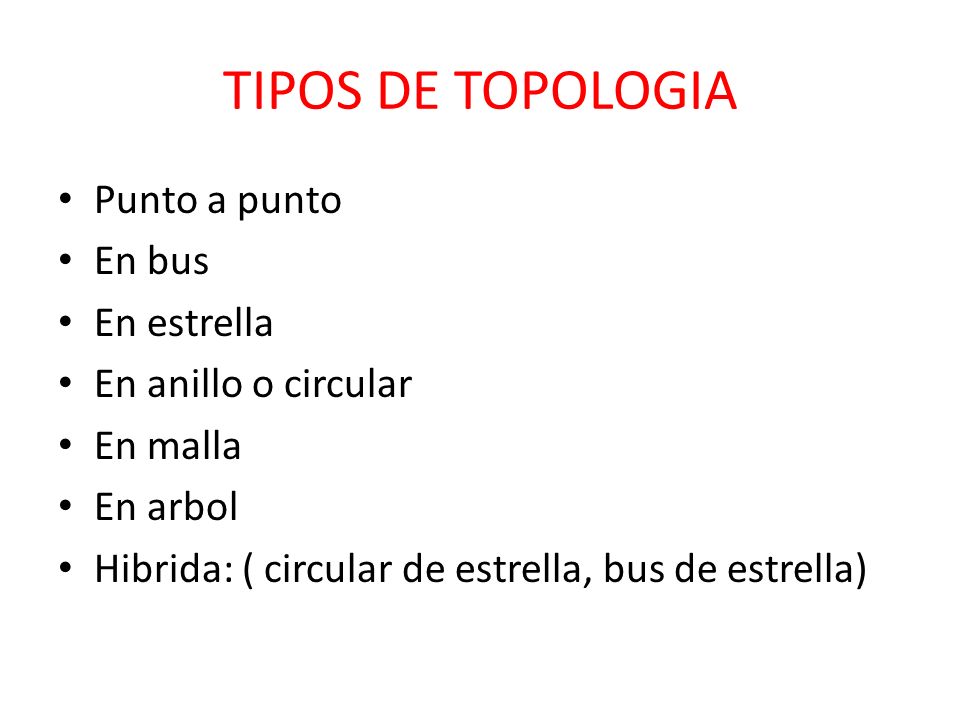

19 TIPOS DE TOPOLOGIA Punto a punto En bus En estrella En anillo o circular En malla En arbol Hibrida: ( circular de estrella, bus de estrella)

20

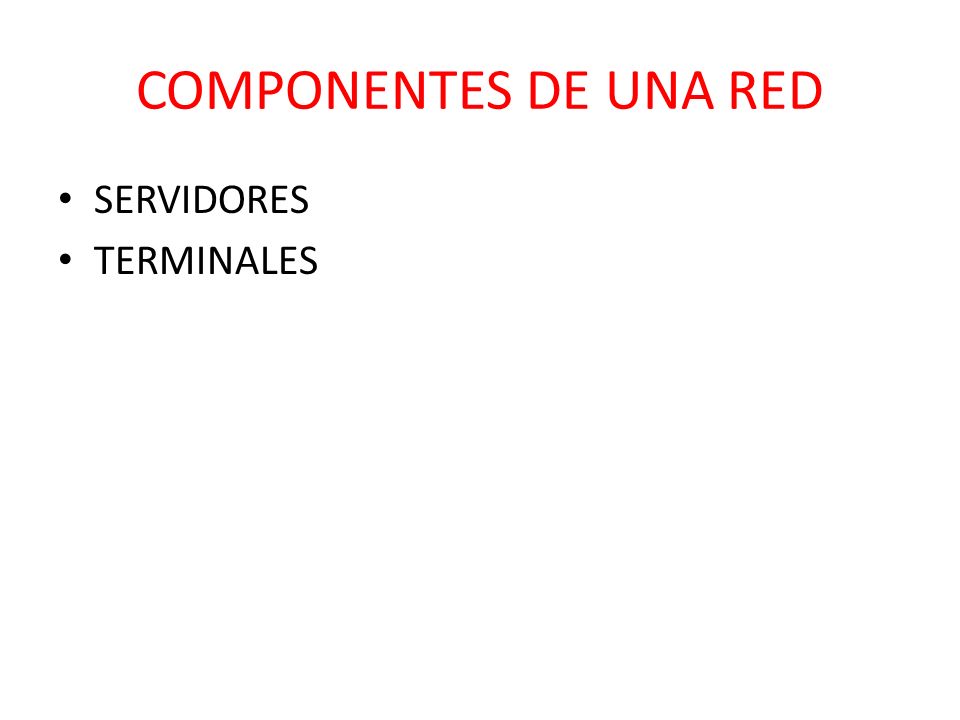

21 COMPONENTES DE UNA RED SERVIDORES TERMINALES

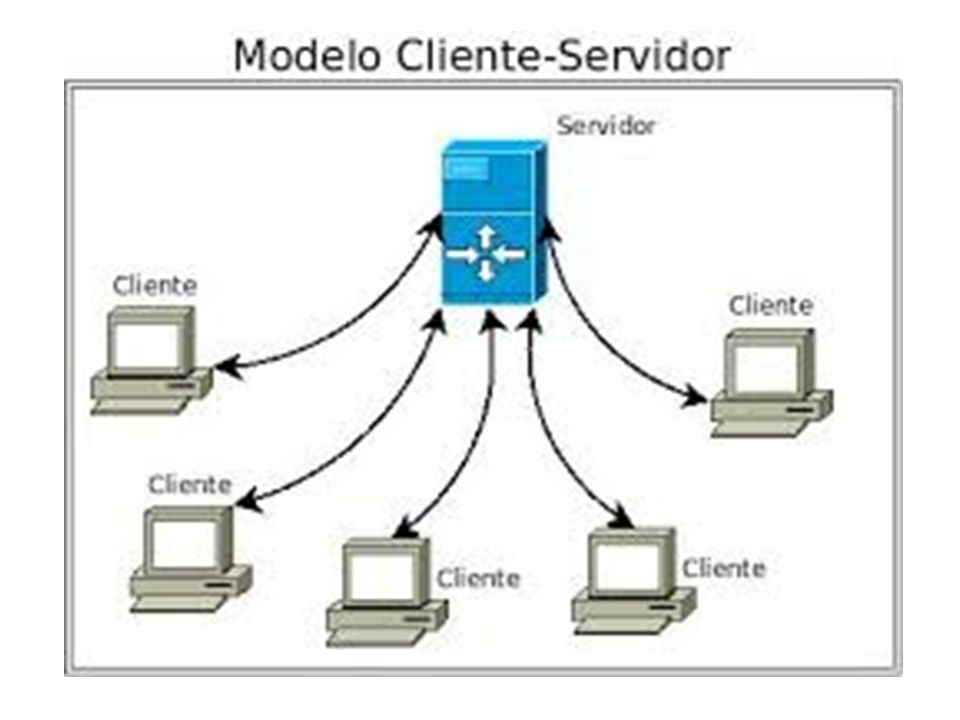

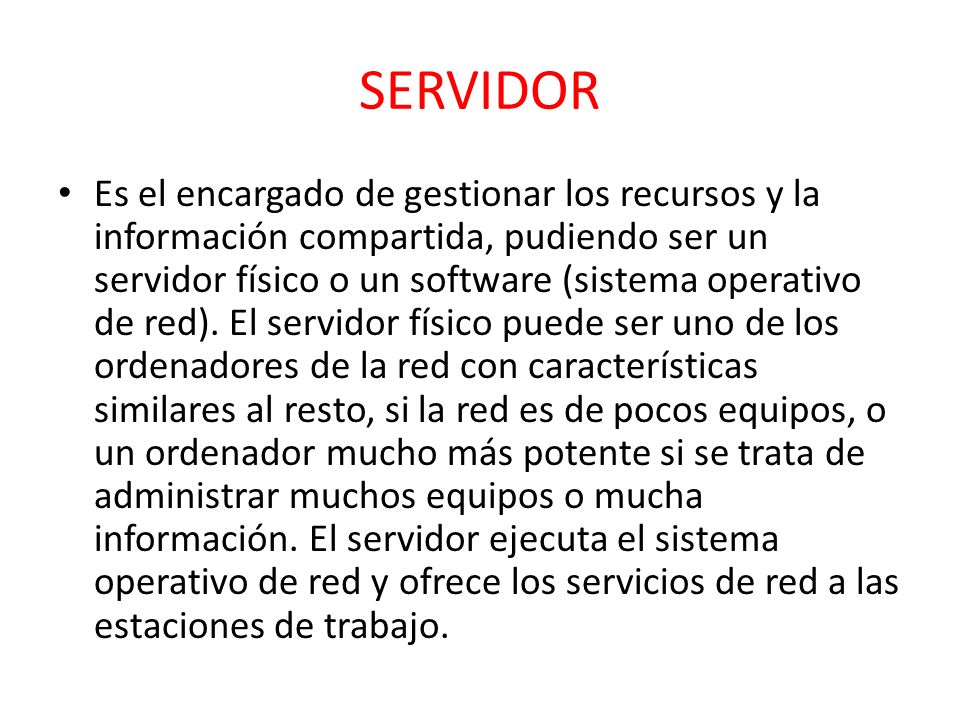

22 SERVIDOR Es el encargado de gestionar los recursos y la información compartida, pudiendo ser un servidor físico o un software (sistema operativo de red). El servidor físico puede ser uno de los ordenadores de la red con características similares al resto, si la red es de pocos equipos, o un ordenador mucho más potente si se trata de administrar muchos equipos o mucha información. El servidor ejecuta el sistema operativo de red y ofrece los servicios de red a las estaciones de trabajo.

23

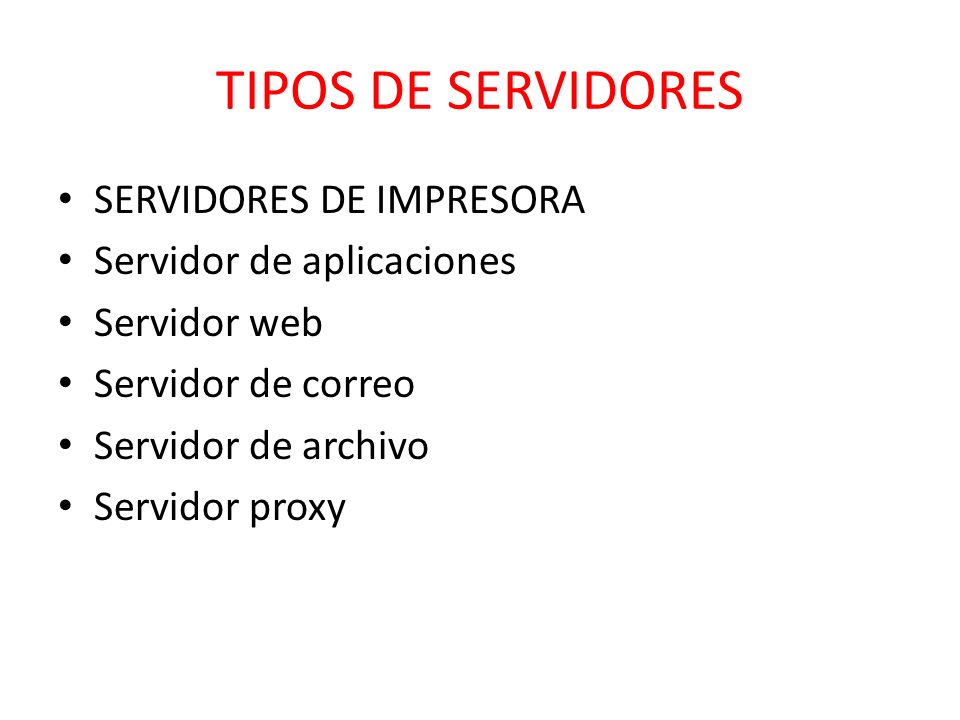

24 TIPOS DE SERVIDORES SERVIDORES DE IMPRESORA Servidor de aplicaciones Servidor web Servidor de correo Servidor de archivo Servidor proxy

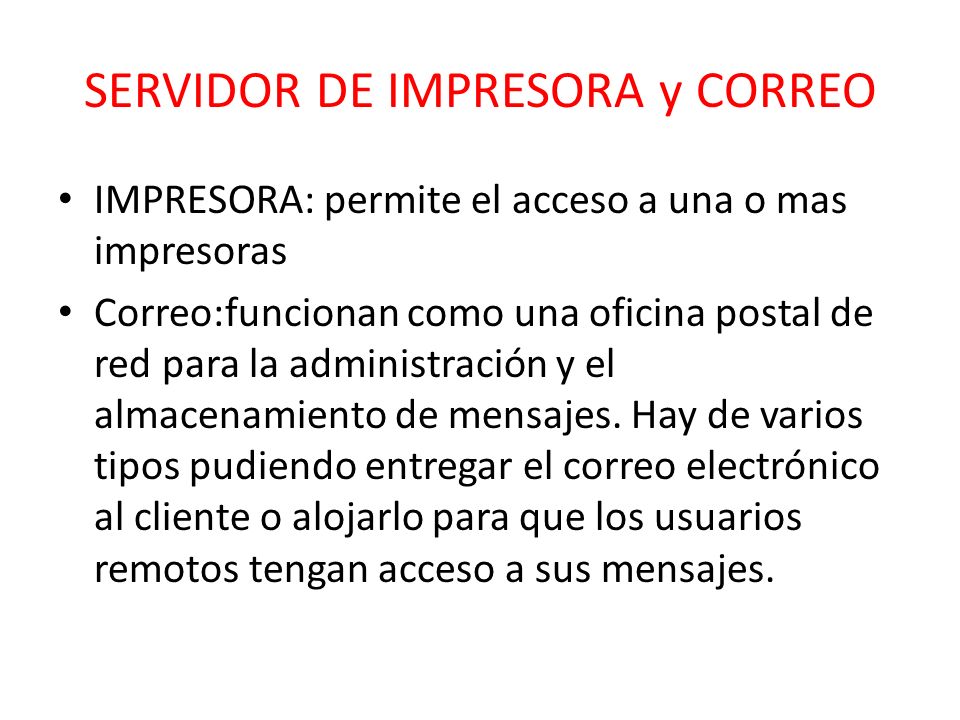

25 SERVIDOR DE IMPRESORA y CORREO IMPRESORA: permite el acceso a una o mas impresoras Correo:funcionan como una oficina postal de red para la administración y el almacenamiento de mensajes. Hay de varios tipos pudiendo entregar el correo electrónico al cliente o alojarlo para que los usuarios remotos tengan acceso a sus mensajes.

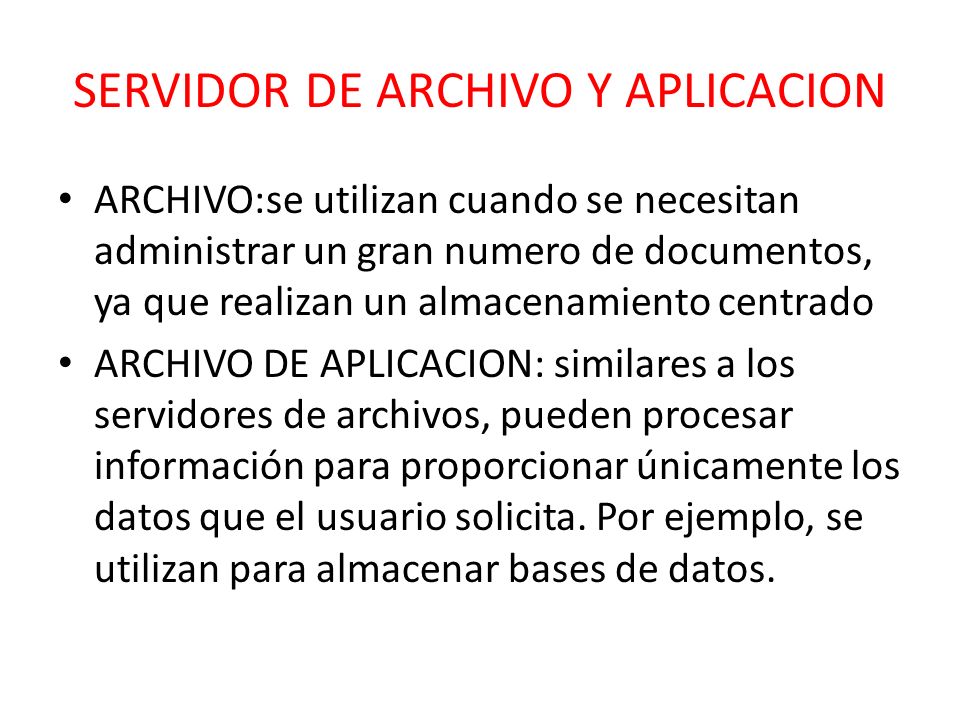

26 SERVIDOR DE ARCHIVO Y APLICACION ARCHIVO:se utilizan cuando se necesitan administrar un gran numero de documentos, ya que realizan un almacenamiento centrado ARCHIVO DE APLICACION: similares a los servidores de archivos, pueden procesar información para proporcionar únicamente los datos que el usuario solicita. Por ejemplo, se utilizan para almacenar bases de datos.

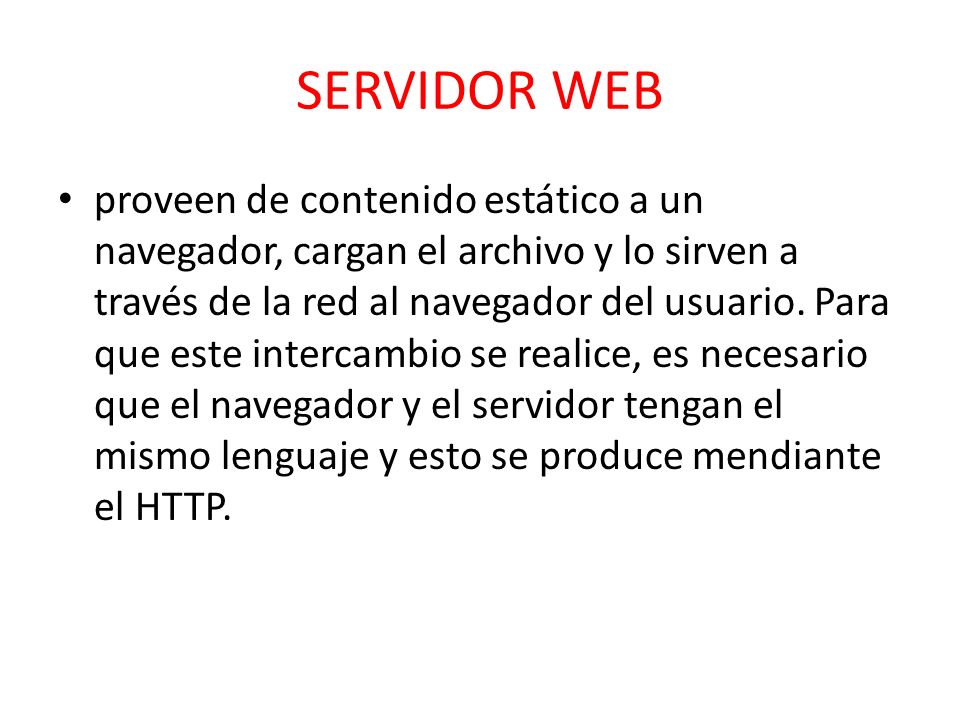

27 SERVIDOR WEB proveen de contenido estático a un navegador, cargan el archivo y lo sirven a través de la red al navegador del usuario. Para que este intercambio se realice, es necesario que el navegador y el servidor tengan el mismo lenguaje y esto se produce mendiante el HTTP.

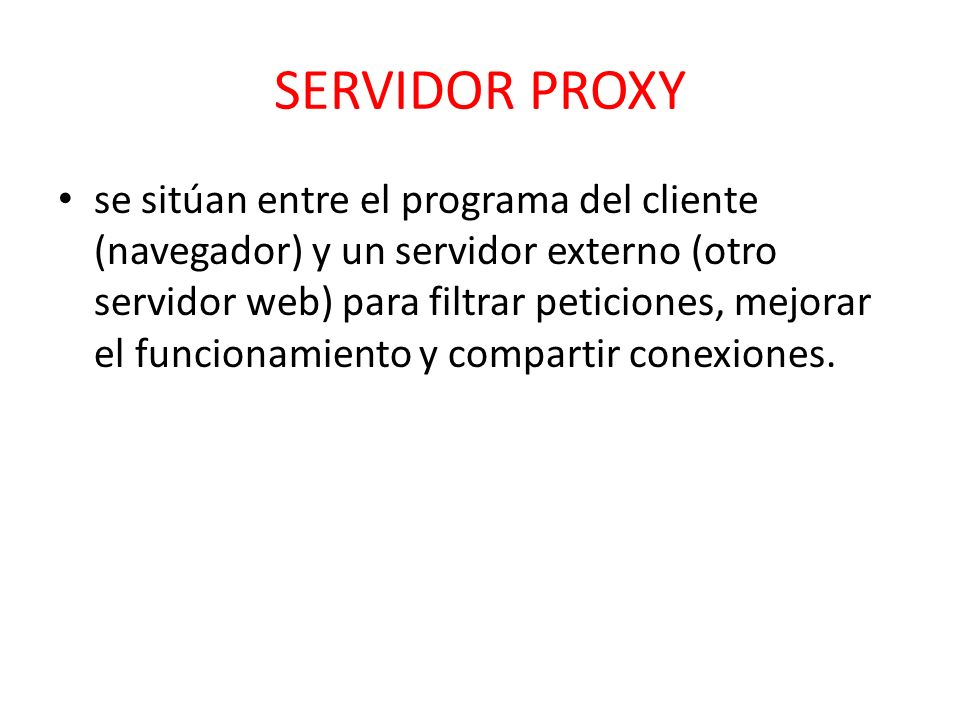

28 SERVIDOR PROXY se sitúan entre el programa del cliente (navegador) y un servidor externo (otro servidor web) para filtrar peticiones, mejorar el funcionamiento y compartir conexiones.

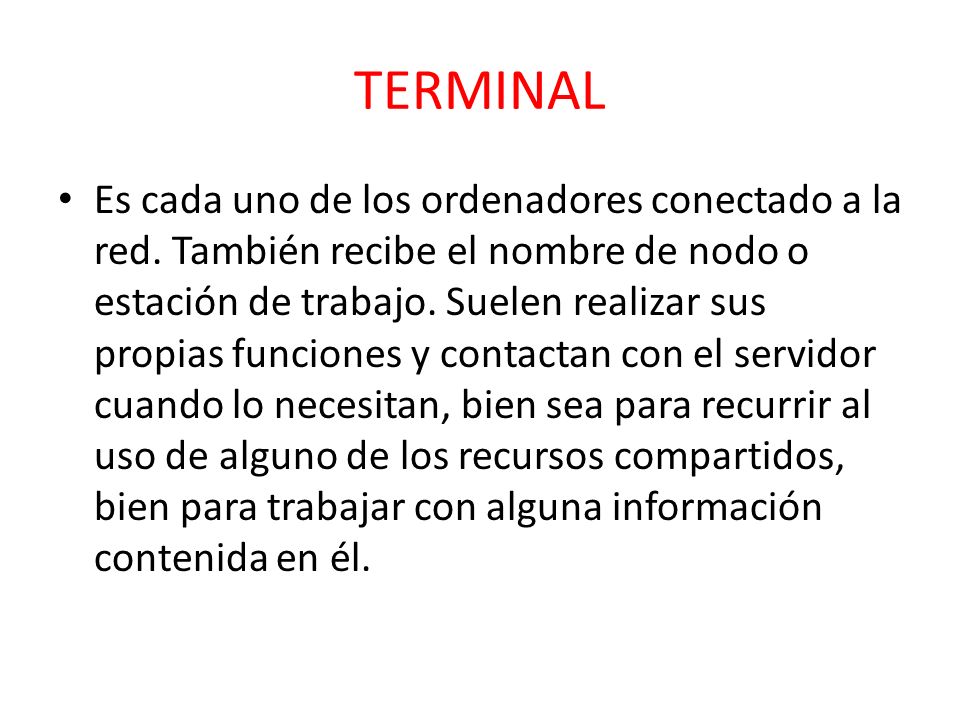

29 TERMINAL Es cada uno de los ordenadores conectado a la red. También recibe el nombre de nodo o estación de trabajo. Suelen realizar sus propias funciones y contactan con el servidor cuando lo necesitan, bien sea para recurrir al uso de alguno de los recursos compartidos, bien para trabajar con alguna información contenida en él.

30

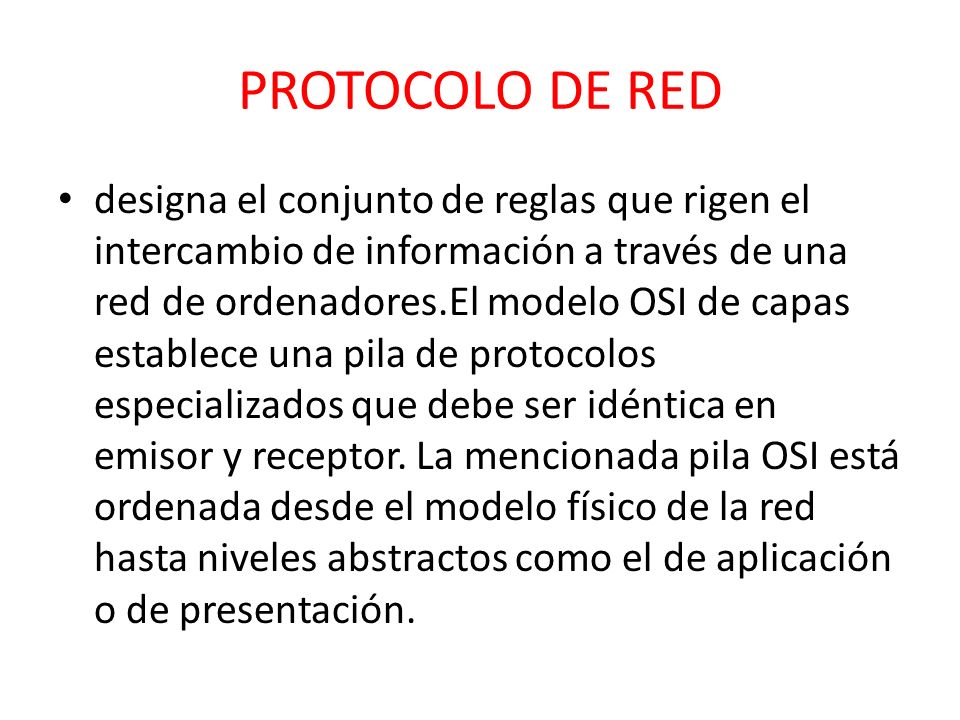

31 PROTOCOLO DE RED designa el conjunto de reglas que rigen el intercambio de información a través de una red de ordenadores.El modelo OSI de capas establece una pila de protocolos especializados que debe ser idéntica en emisor y receptor. La mencionada pila OSI está ordenada desde el modelo físico de la red hasta niveles abstractos como el de aplicación o de presentación.

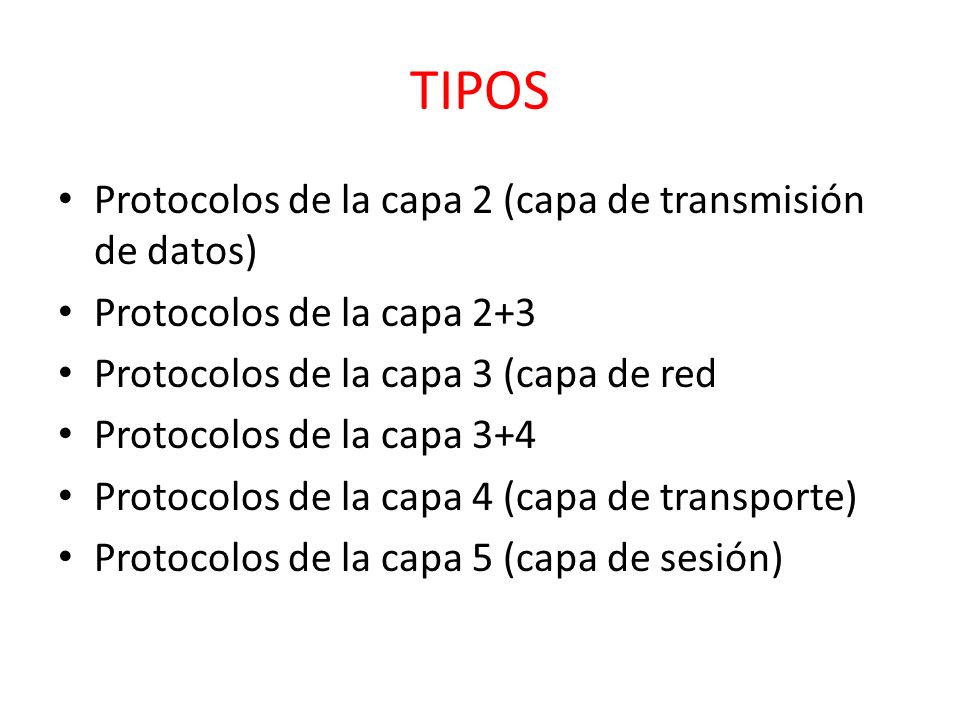

32 TIPOS Protocolos de la capa 2 (capa de transmisión de datos) Protocolos de la capa 2+3 Protocolos de la capa 3 (capa de red Protocolos de la capa 3+4 Protocolos de la capa 4 (capa de transporte) Protocolos de la capa 5 (capa de sesión)

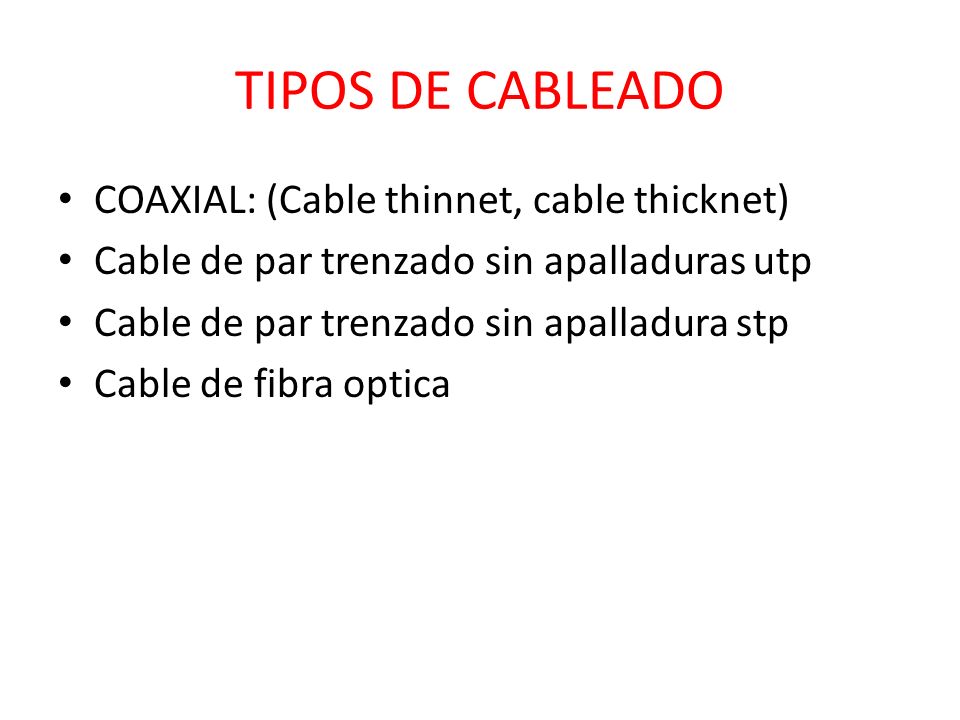

33 TIPOS DE CABLEADO COAXIAL: (Cable thinnet, cable thicknet) Cable de par trenzado sin apalladuras utp Cable de par trenzado sin apalladura stp Cable de fibra optica

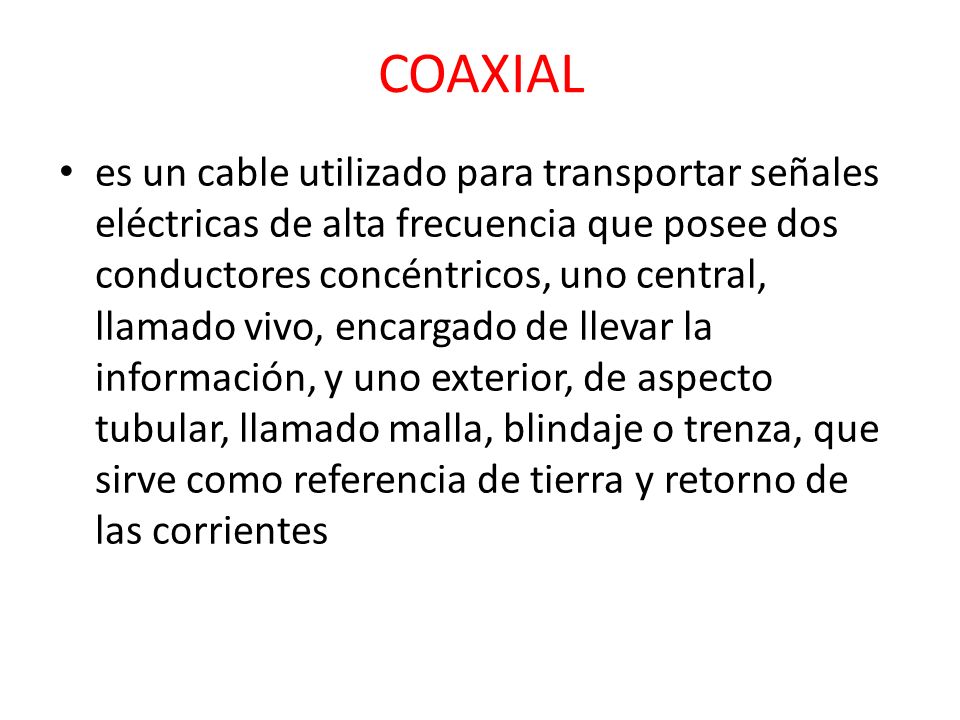

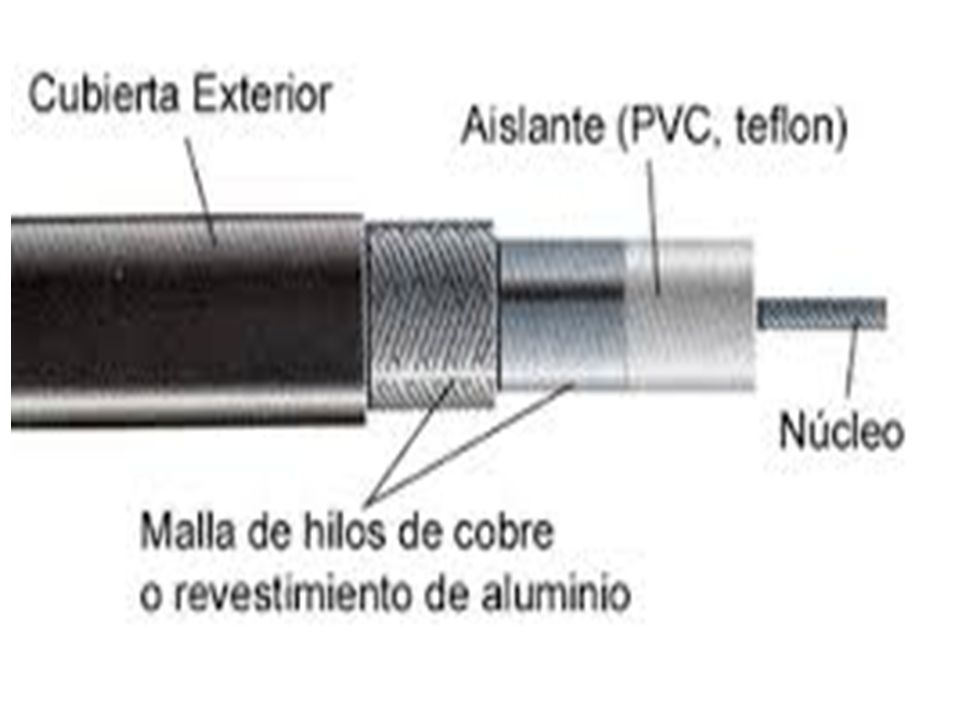

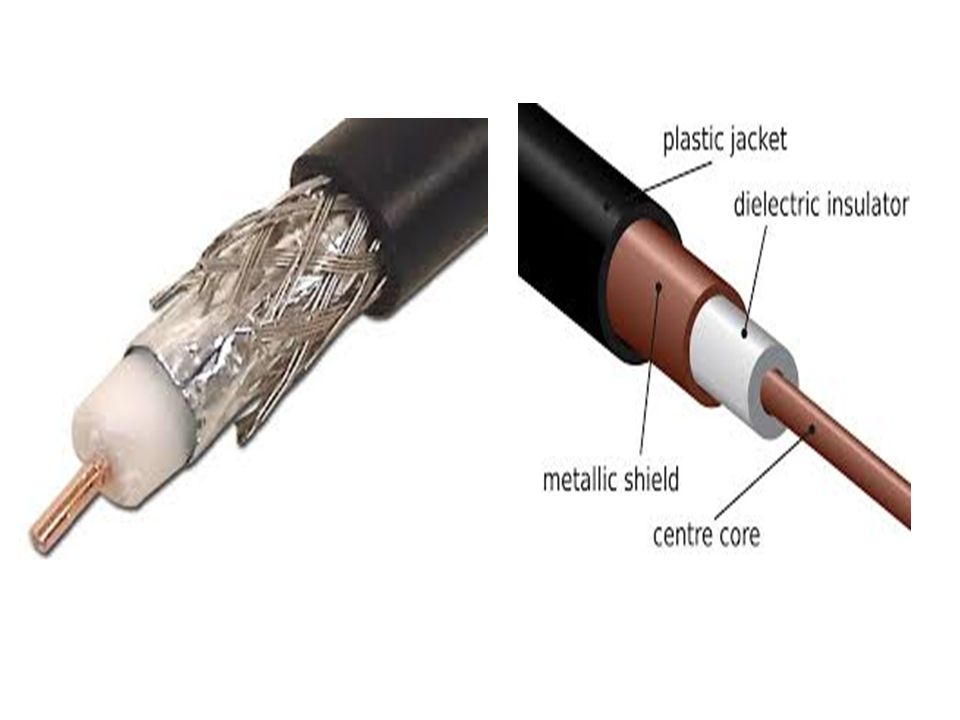

34 COAXIAL es un cable utilizado para transportar señales eléctricas de alta frecuencia que posee dos conductores concéntricos, uno central, llamado vivo, encargado de llevar la información, y uno exterior, de aspecto tubular, llamado malla, blindaje o trenza, que sirve como referencia de tierra y retorno de las corrientes

35

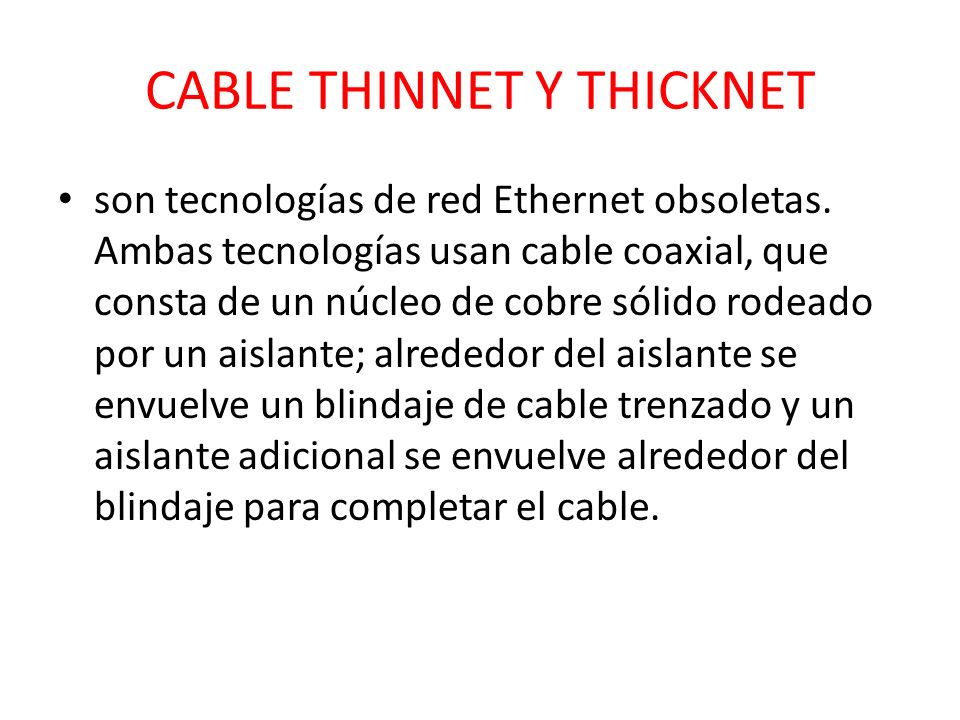

36 CABLE THINNET Y THICKNET son tecnologías de red Ethernet obsoletas. Ambas tecnologías usan cable coaxial, que consta de un núcleo de cobre sólido rodeado por un aislante; alrededor del aislante se envuelve un blindaje de cable trenzado y un aislante adicional se envuelve alrededor del blindaje para completar el cable.

37

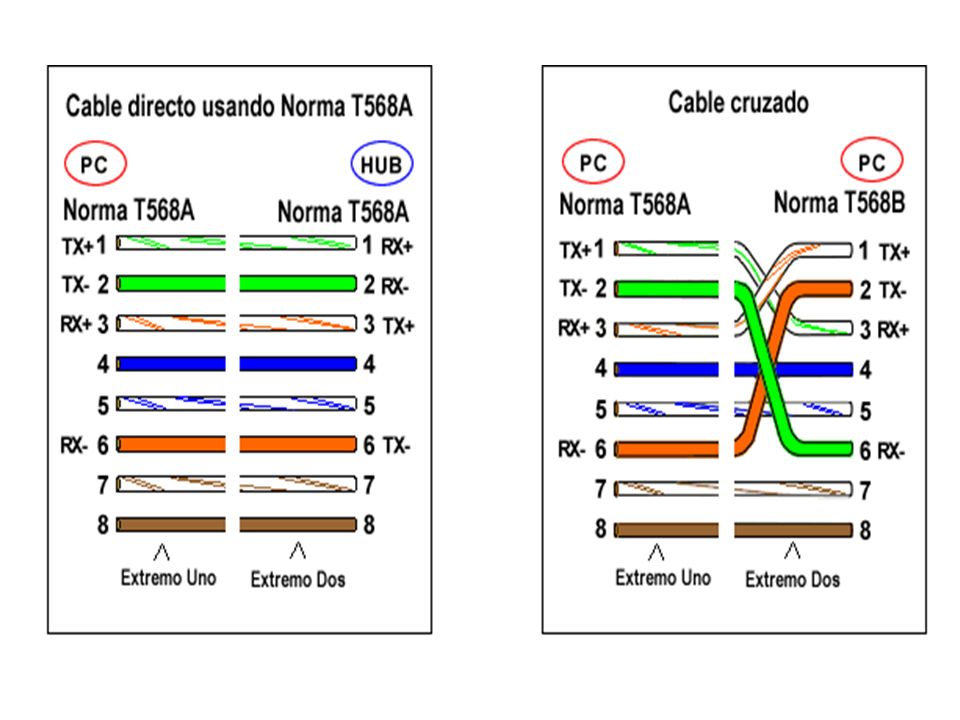

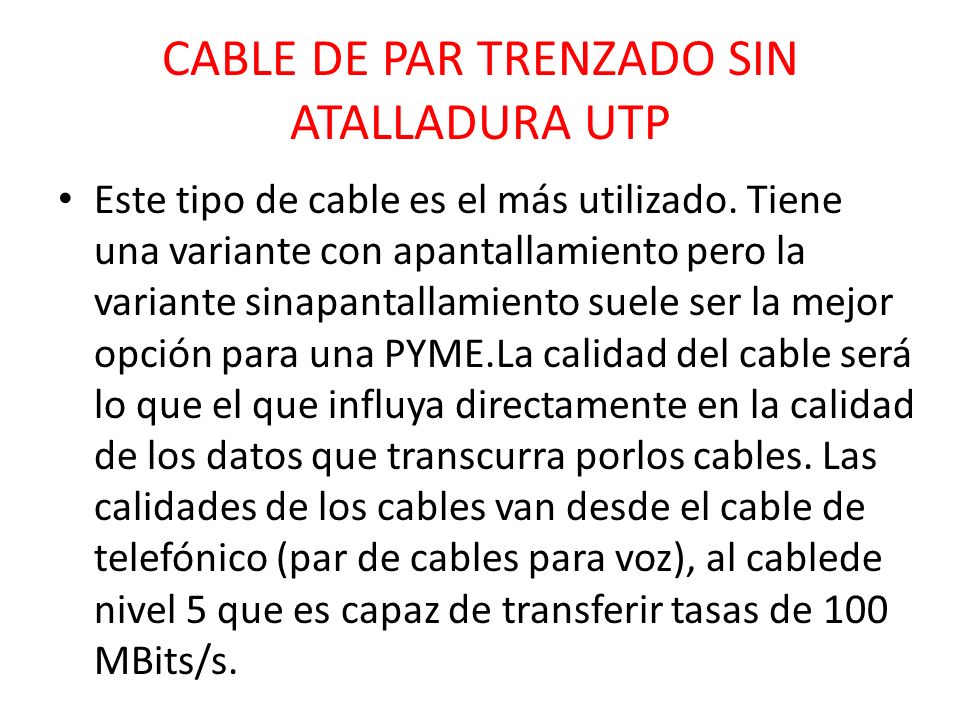

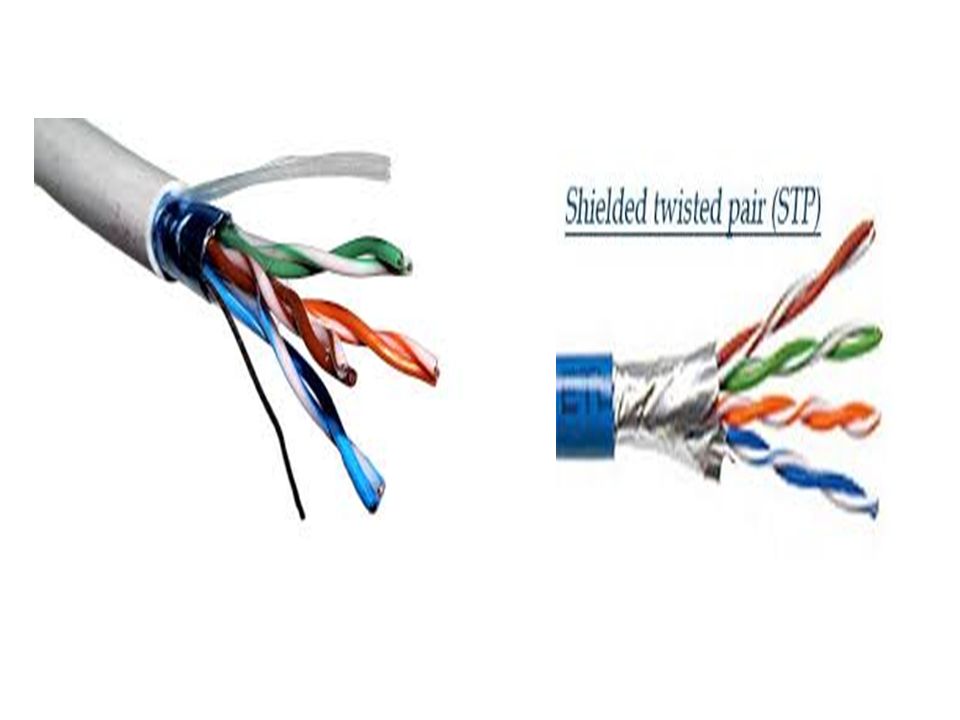

38 CABLE DE PAR TRENZADO SIN ATALLADURA UTP Este tipo de cable es el más utilizado. Tiene una variante con apantallamiento pero la variante sinapantallamiento suele ser la mejor opción para una PYME.La calidad del cable será lo que el que influya directamente en la calidad de los datos que transcurra porlos cables. Las calidades de los cables van desde el cable de telefónico (par de cables para voz), al cablede nivel 5 que es capaz de transferir tasas de 100 MBits/s.

39

40 CABLE DE PAR TRENZADO SIN ATALLADURA STP Una de las desventajas del cable UTP es que es susceptible a las interferencias eléctricas. Para entornoscon este problema existe un tipo de cable UTP que lleva apantallamiento, esto es, protección contrainterferencias eléctricas. Este tipo de cable se utiliza con frecuencia en redes con topología Token Ring.

41

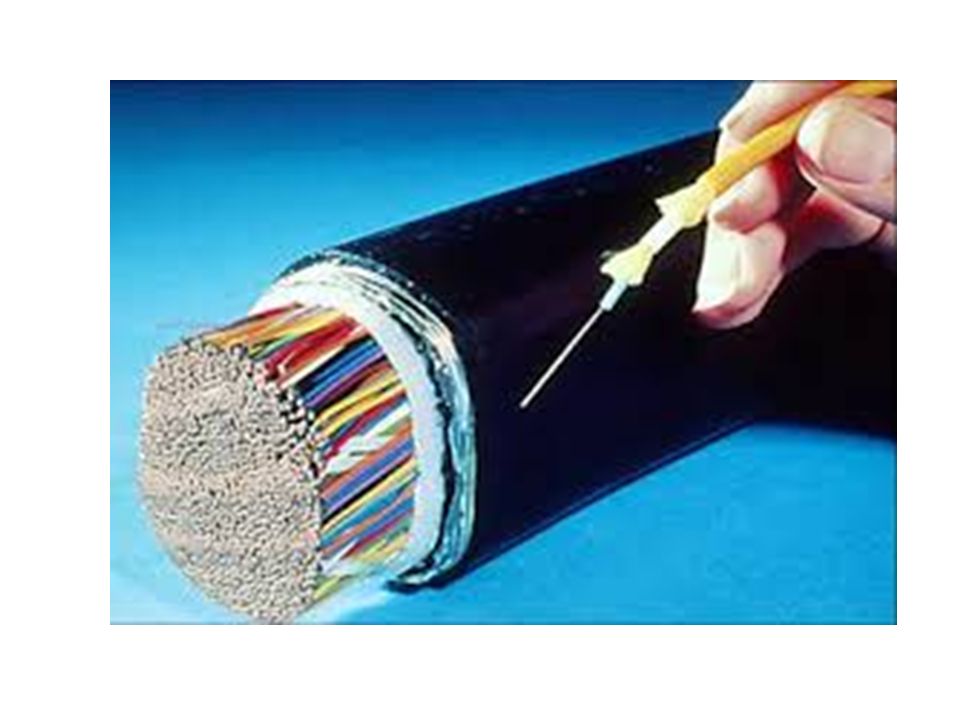

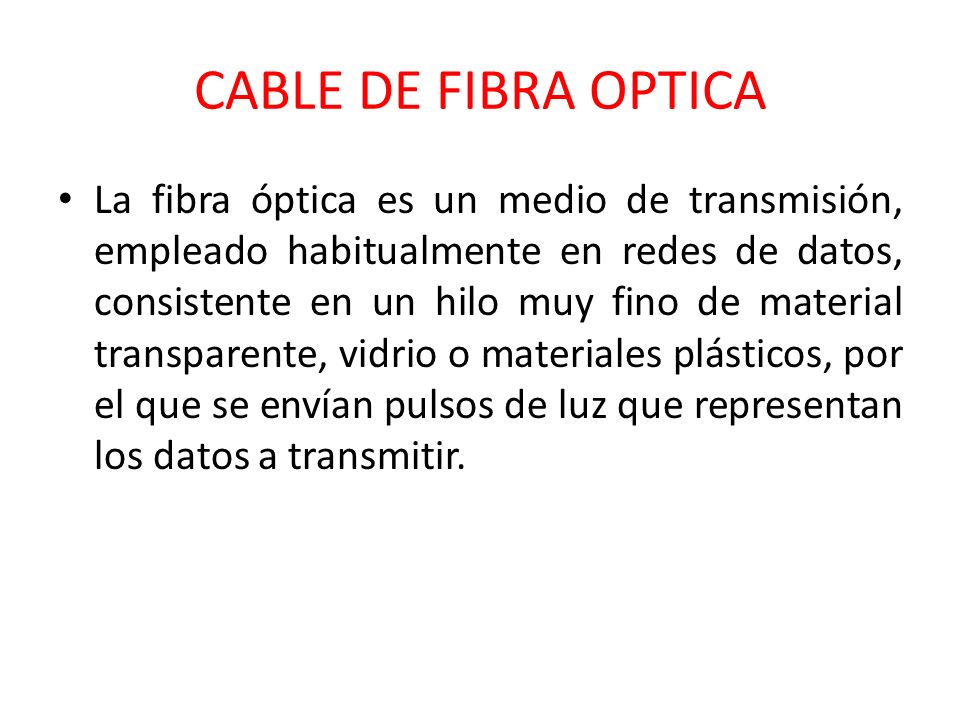

42 CABLE DE FIBRA OPTICA La fibra óptica es un medio de transmisión, empleado habitualmente en redes de datos, consistente en un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir.

43
