Curso-Taller de TerrSet (México) Universidad Autónoma del Estado de México Facultad de Geografía Licenciatura en Geología ambiental y recursos hídricos.

Presentación del tema: "Curso-Taller de TerrSet (México) Universidad Autónoma del Estado de México Facultad de Geografía Licenciatura en Geología ambiental y recursos hídricos."— Transcripción de la presentación:

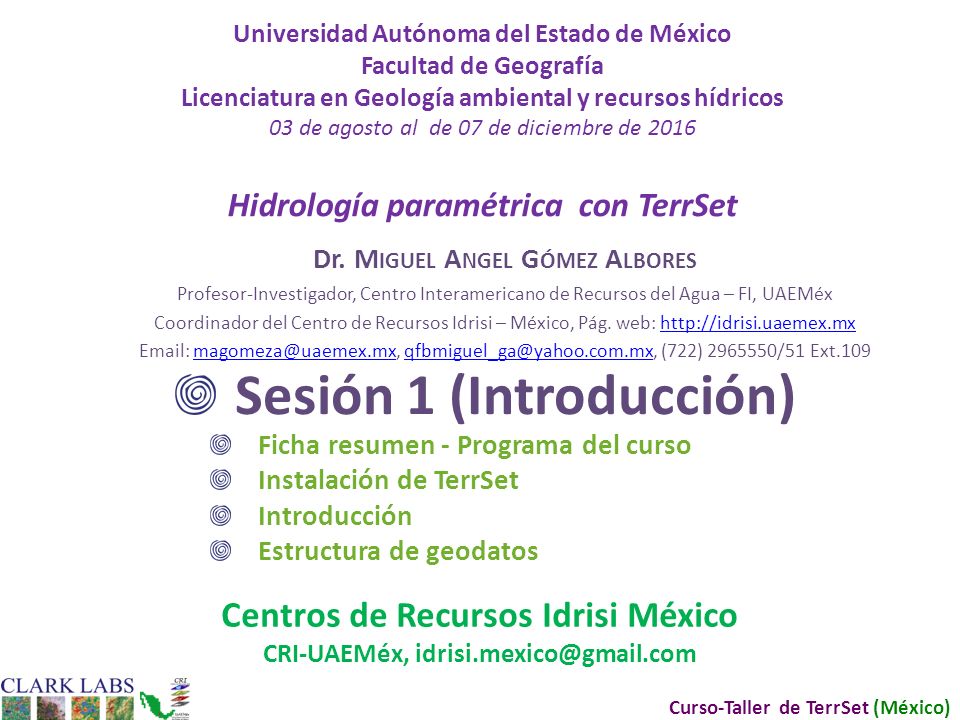

1 Curso-Taller de TerrSet (México) Universidad Autónoma del Estado de México Facultad de Geografía Licenciatura en Geología ambiental y recursos hídricos 03 de agosto al de 07 de diciembre de 2016 Hidrología paramétrica con TerrSet Centros de Recursos Idrisi México CRI-UAEMéx, idrisi.mexico@gmail.com Sesión 1 (Introducción) Ficha resumen - Programa del curso Instalación de TerrSet Introducción Estructura de geodatos Dr. M IGUEL A NGEL G ÓMEZ A LBORES Profesor-Investigador, Centro Interamericano de Recursos del Agua – FI, UAEMéx Coordinador del Centro de Recursos Idrisi – México, Pág. web: http://idrisi.uaemex.mxhttp://idrisi.uaemex.mx Email: magomeza@uaemex.mx, qfbmiguel_ga@yahoo.com.mx, (722) 2965550/51 Ext.109magomeza@uaemex.mxqfbmiguel_ga@yahoo.com.mx

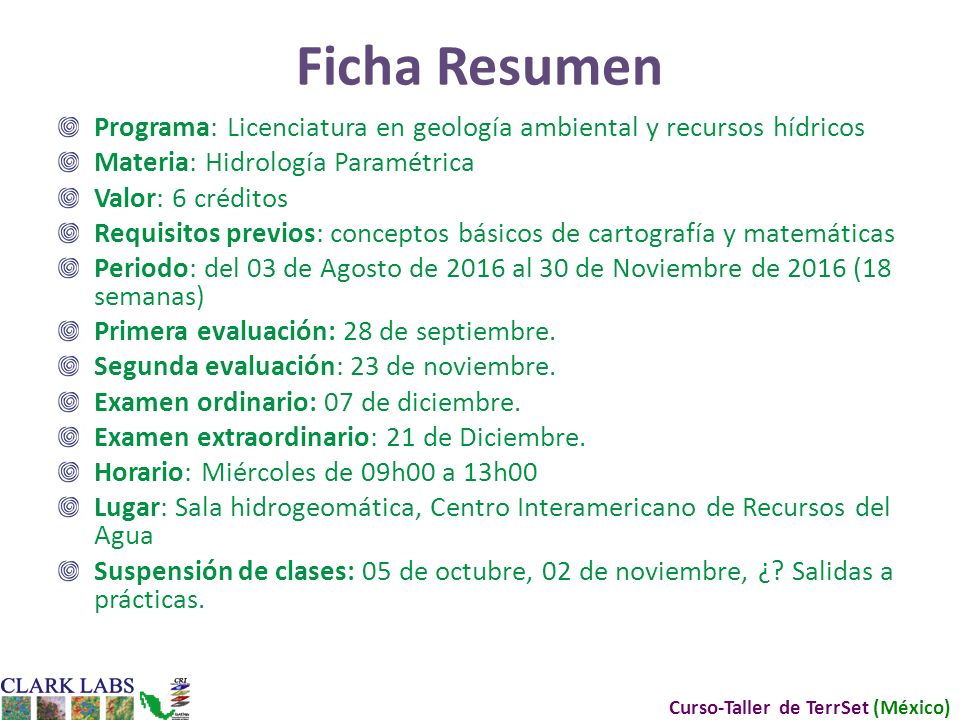

2 Curso-Taller de TerrSet (México) Ficha Resumen Programa: Licenciatura en geología ambiental y recursos hídricos Materia: Hidrología Paramétrica Valor: 6 créditos Requisitos previos: conceptos básicos de cartografía y matemáticas Periodo: del 03 de Agosto de 2016 al 30 de Noviembre de 2016 (18 semanas) Primera evaluación: 28 de septiembre. Segunda evaluación: 23 de noviembre. Examen ordinario: 07 de diciembre. Examen extraordinario: 21 de Diciembre. Horario: Miércoles de 09h00 a 13h00 Lugar: Sala hidrogeomática, Centro Interamericano de Recursos del Agua Suspensión de clases: 05 de octubre, 02 de noviembre, ¿? Salidas a prácticas.

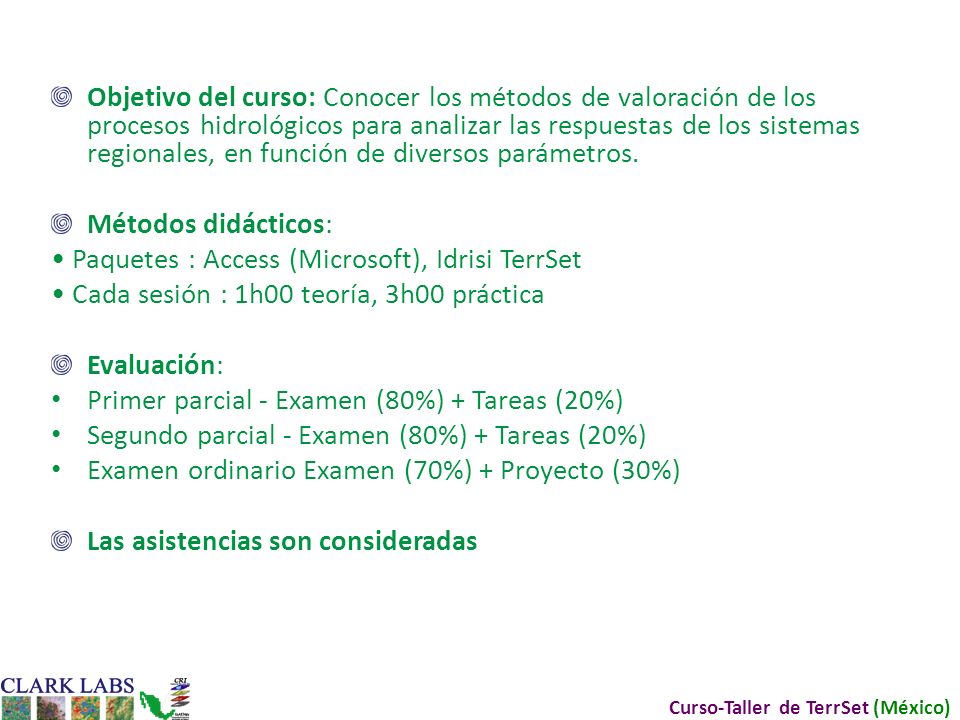

3 Curso-Taller de TerrSet (México) Objetivo del curso: Conocer los métodos de valoración de los procesos hidrológicos para analizar las respuestas de los sistemas regionales, en función de diversos parámetros. Métodos didácticos: Paquetes : Access (Microsoft), Idrisi TerrSet Cada sesión : 1h00 teoría, 3h00 práctica Evaluación: Primer parcial - Examen (80%) + Tareas (20%) Segundo parcial - Examen (80%) + Tareas (20%) Examen ordinario Examen (70%) + Proyecto (30%) Las asistencias son consideradas

4 Curso-Taller de TerrSet (México) Programa Unidad 1. Introducción al análisis espacial de aspectos hidrológicos Objetivo: Manejar los conceptos teóricos en hidrología mediante el manejo y tratamiento de datos espaciales y su integración en un sistema de información geográfica para su aplicación desde un punto de vista espacio-temporal.  Introducción a los sistemas de información geográfica  Componentes espaciales y temporales en hidrología  Relación entre medio ambiente, sociedad y SIG  Ciclo hidrológico-SIG  Otras aplicaciones de los SIG en hidrología Unidad 2. Cuenca hidrológica Objetivo: Delimitar cuencas superficiales e identificar los principales factores que participan en su caracterización fisiográfica a partir de la utilización de modelos digitales de elevación para considerarlas como base de unidad territorial básica en estudios hidrológicos.  Delimitación de Cuencas hidrológicas  Parámetros fisiográficas de las cuencas  Clasificación del tamaño de cuencas  Red de drenaje Unidad 3. Análisis y medidas de componentes del ciclo hidrológico Objetivo: Analizar el comportamiento de las variables involucradas en el ciclo hidrológico a través del balance de masas para comprender los procesos dinámicos del agua desde el punto de vista espacio-temporal.  Tratamiento de datos climáticos  Métodos de representación espacial de la precipitación  Métodos de representación espacial de la evaporación y evapotranspiración  Métodos de representación espacial de la infiltración  Métodos de representación espacial del escurrimiento Unidad 4. Medidas estadísticas en el análisis espacio temporal Objetivo: Utilizar herramientas de apoyo al análisis estadístico de variables hidrológicas mediante el uso módulos avanzados en análisis de series de tiempo para analizar el comportamiento dinámico de variables hidrológicas.  Modelación hidrogeomática  Conceptos de probabilidad y estadística en hidrología  Calculo de índices de aridez y sequía  Análisis de series de tiempo

5 Curso-Taller de TerrSet (México) Pasos para la instalación Para usuarios con windows 7 en adelante. Ejecutar (doble clic) el archivo Setup_TerrSet_09.exe. La instalación es directa, dar clic en Next para continuar. De preferencia dar clic en la opción - Versión completa. De preferencia mantener la carpeta de destino de instalación como../Archivos de programa (x86). Finalmente mantener la opción de ejecutar TerrSet y dar clic en el botón de finalizar la instalación. Aplicar en modo de prueba, lo que permite un acceso completo al programa por 30 días. Posterior a los 30 días, debe adquirirse alguno de los tipos de licencia.

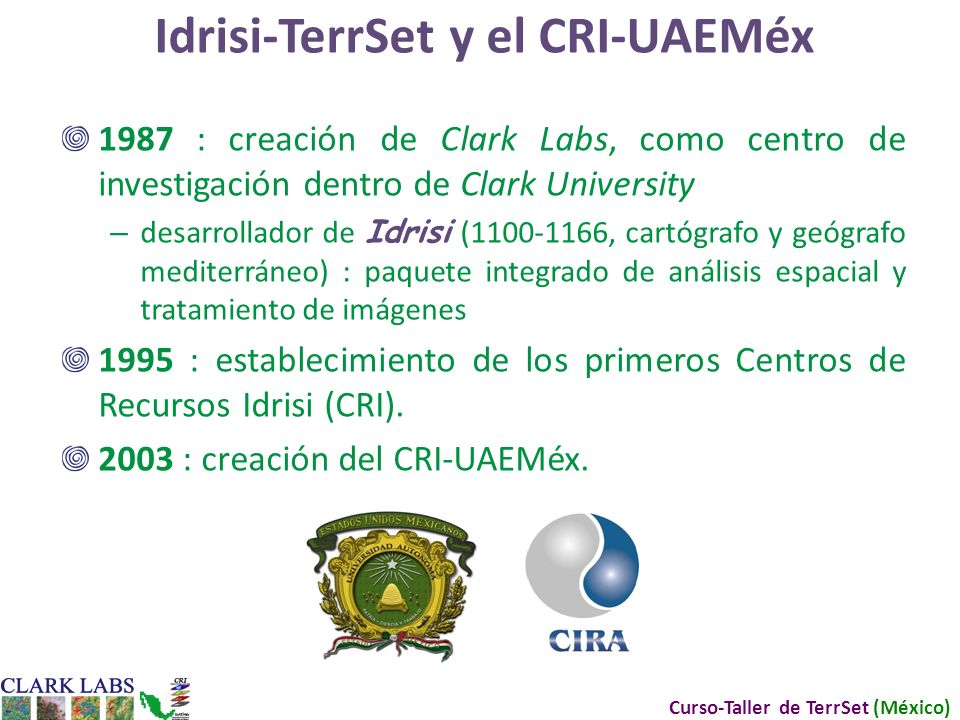

6 Curso-Taller de TerrSet (México) Idrisi-TerrSet y el CRI-UAEMéx 1987 : creación de Clark Labs, como centro de investigación dentro de Clark University – desarrollador de Idrisi (1100-1166, cartógrafo y geógrafo mediterráneo) : paquete integrado de análisis espacial y tratamiento de imágenes 1995 : establecimiento de los primeros Centros de Recursos Idrisi (CRI). 2003 : creación del CRI-UAEMéx.

7 Curso-Taller de TerrSet (México) Actividades principales del CRI-UAEMéx Desarrollos geomáticos para la gestión integrada del agua : Ciclo del agua Relación agua-población Cadena epidemiológica Sitio Internet con actualización frecuente Cursos de posgrado : – programas de maestría y doctorado en ciencias del agua (pertenecen al PNPC, Programa Nacional de Posgrados de Calidad de la SEP- CONACYT)  área de “Gestión integrada del agua” con una línea enfocada a la Hidrogeomática Talleres : básicos y especializados (salud, programación, Hidrología) Centro de apoyo como distribuidor de Idrisi

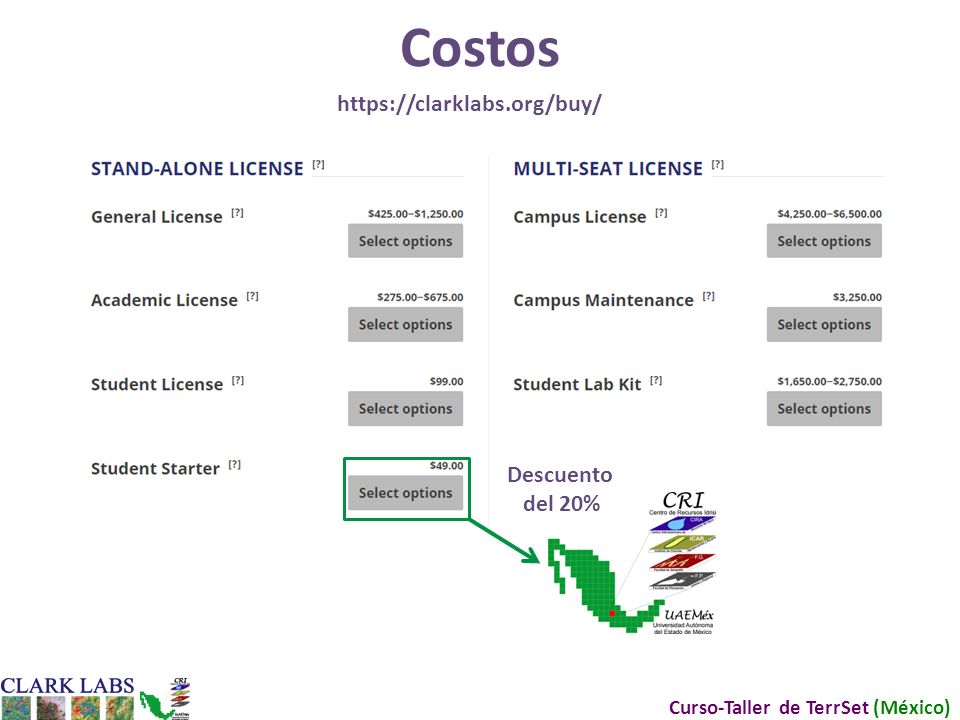

8 Curso-Taller de TerrSet (México) Costos https://clarklabs.org/buy/ Descuento del 20%

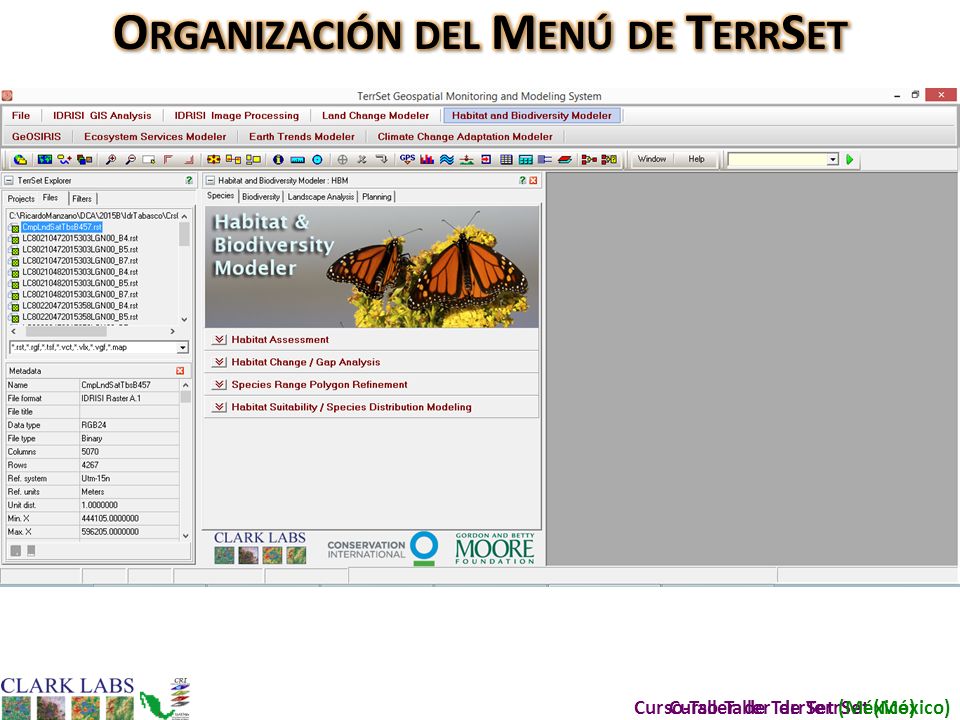

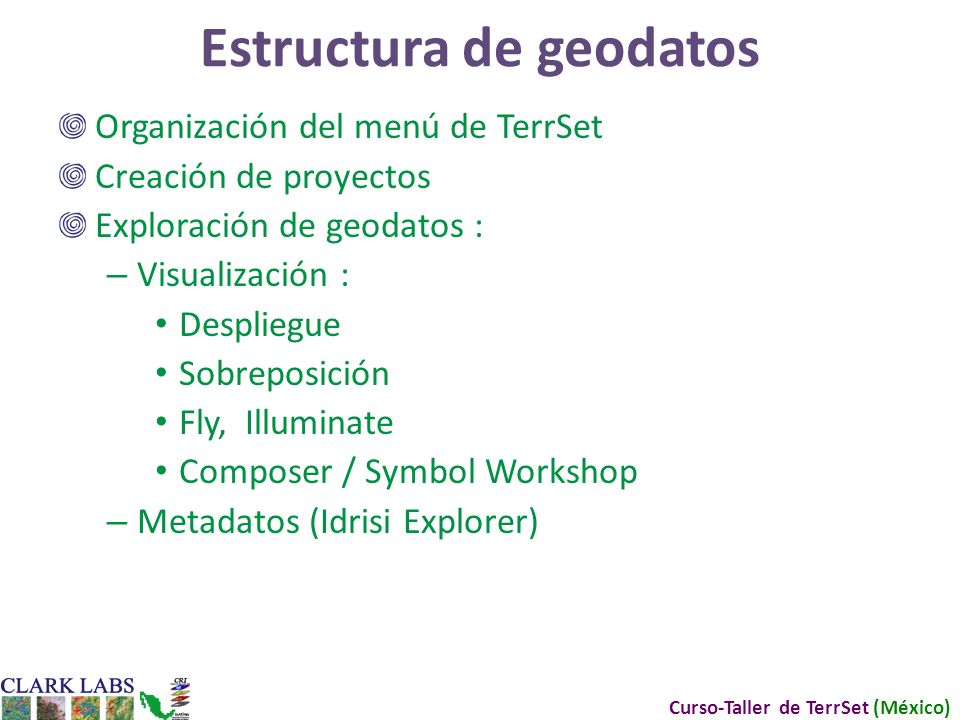

9 Curso-Taller de TerrSet (México) Estructura de geodatos Organización del menú de TerrSet Creación de proyectos Exploración de geodatos : – Visualización : Despliegue Sobreposición Fly, Illuminate Composer / Symbol Workshop – Metadatos (Idrisi Explorer)

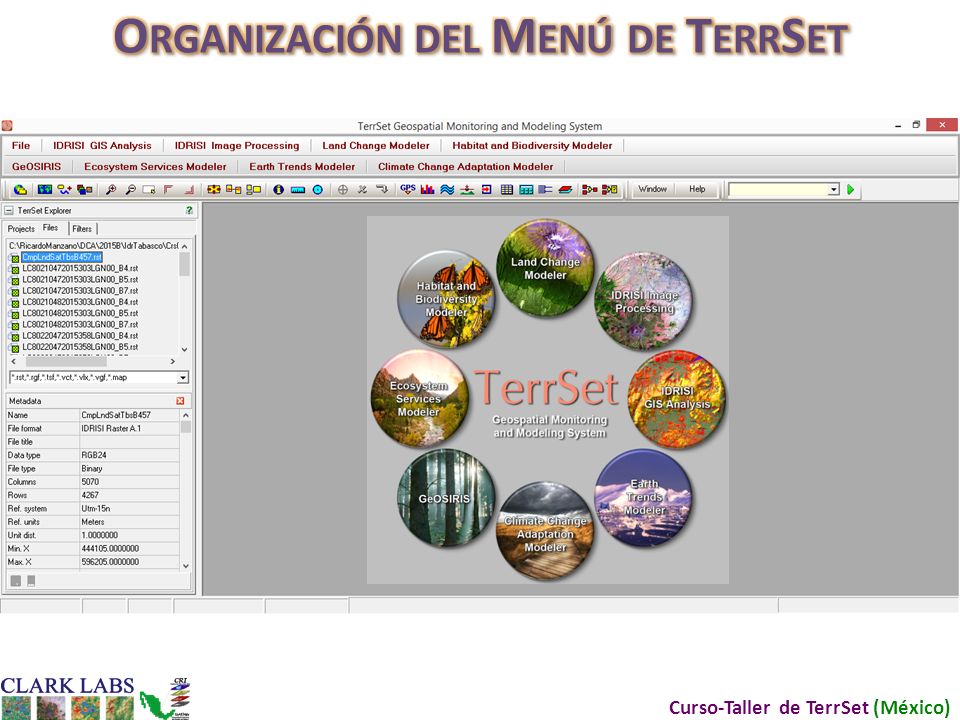

10 Curso-Taller de TerrSet (México)

11

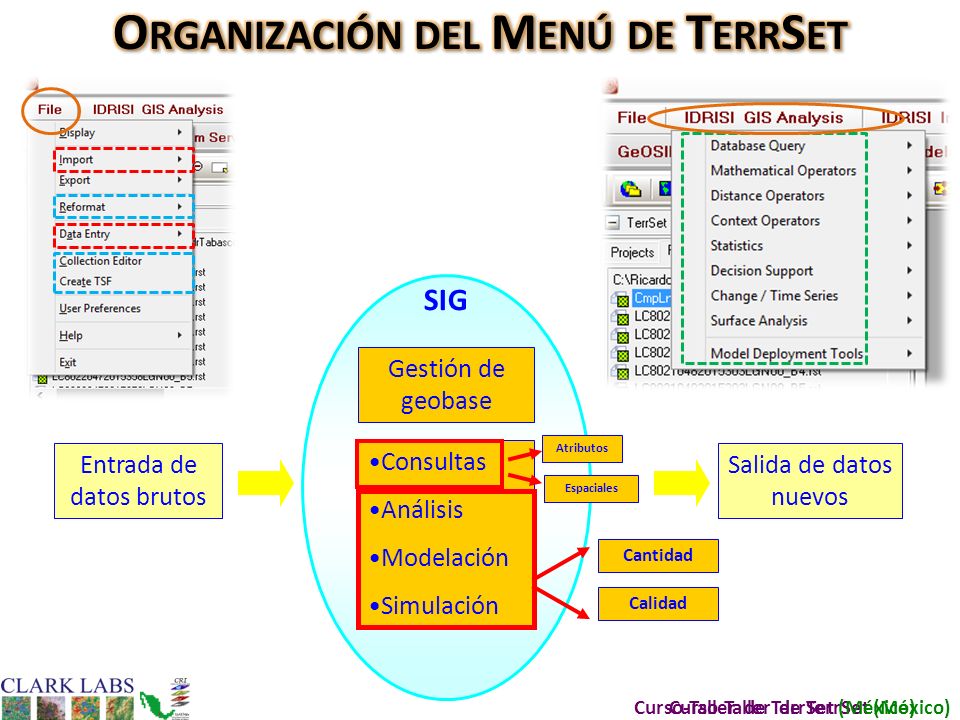

12 Gestión de geobase SIG Entrada de datos brutos Salida de datos nuevos Consultas Análisis Modelación Simulación Calidad Cantidad Atributos Espaciales

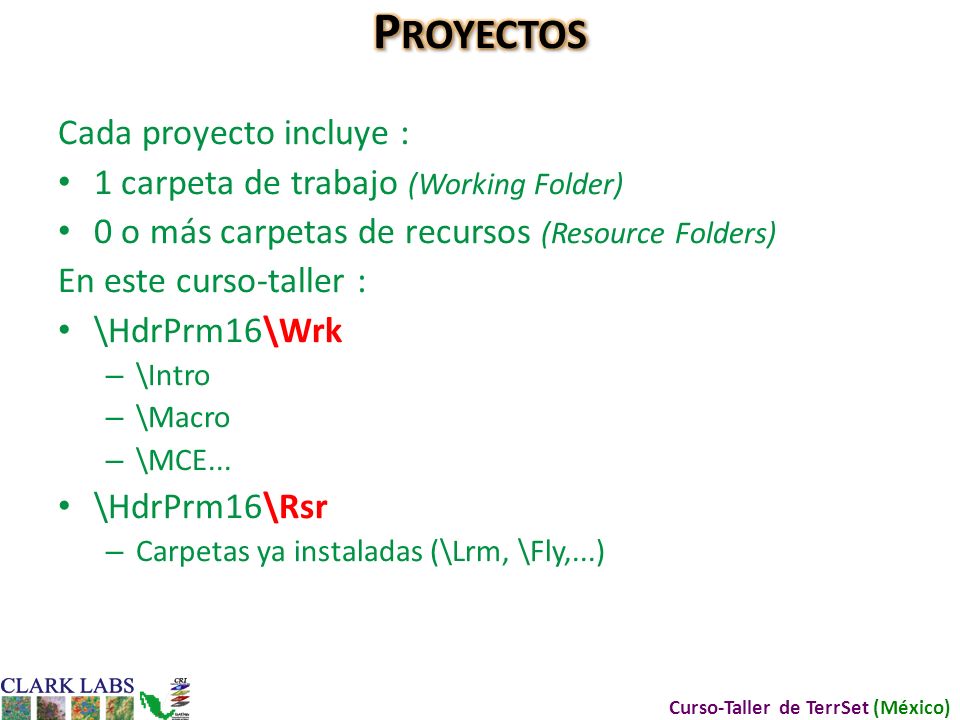

13 Curso-Taller de TerrSet (México) Cada proyecto incluye : 1 carpeta de trabajo (Working Folder) 0 o más carpetas de recursos (Resource Folders) En este curso-taller : \HdrPrm16\Wrk – \Intro – \Macro – \MCE... \HdrPrm16\Rsr – Carpetas ya instaladas (\Lrm, \Fly,...)

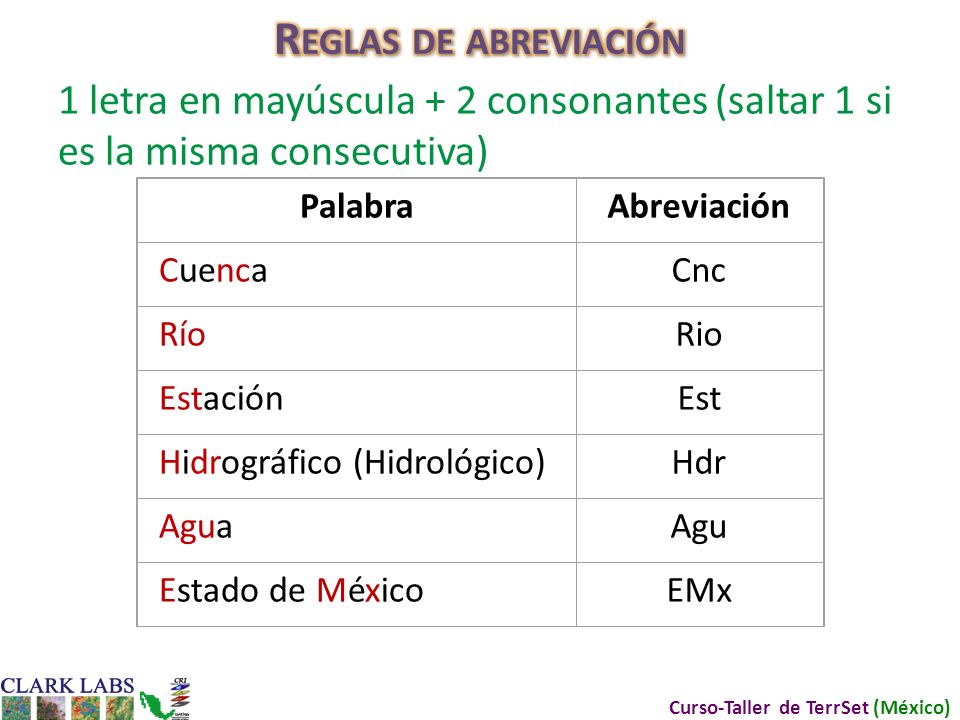

14 Curso-Taller de TerrSet (México) 1 letra en mayúscula + 2 consonantes (saltar 1 si es la misma consecutiva) PalabraAbreviación CuencaCnc RíoRio EstaciónEst Hidrográfico (Hidrológico)Hdr AguaAgu Estado de MéxicoEMx

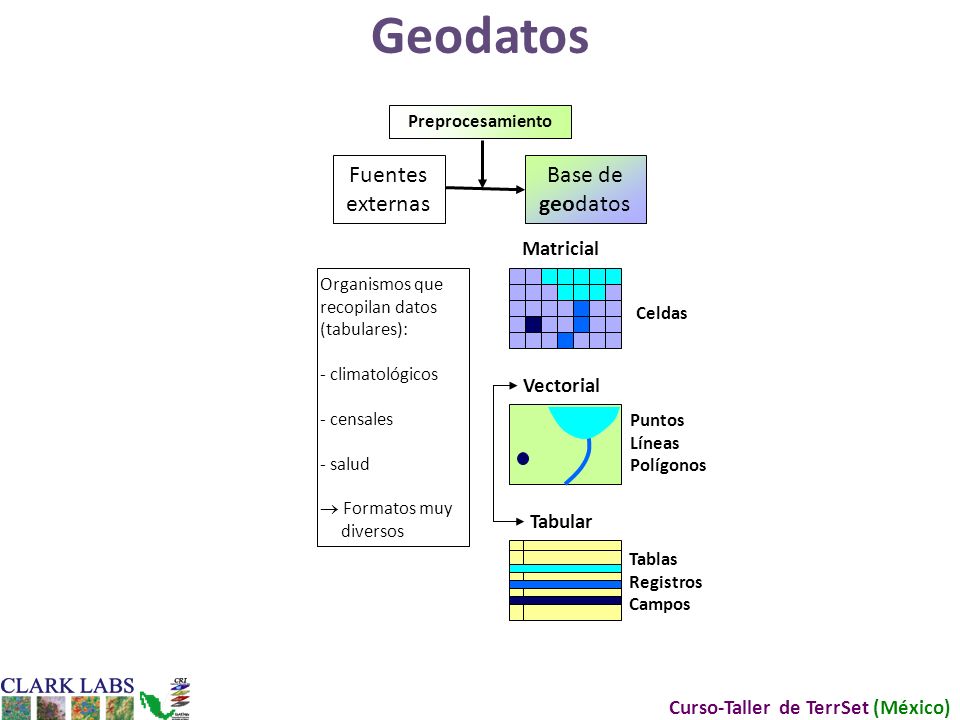

15 Curso-Taller de TerrSet (México) Geodatos Fuentes externas Organismos que recopilan datos (tabulares): - climatológicos - censales - salud  Formatos muy diversos Matricial Celdas Vectorial Puntos Líneas Polígonos Tabular Tablas Registros Campos Base de geodatos Preprocesamiento

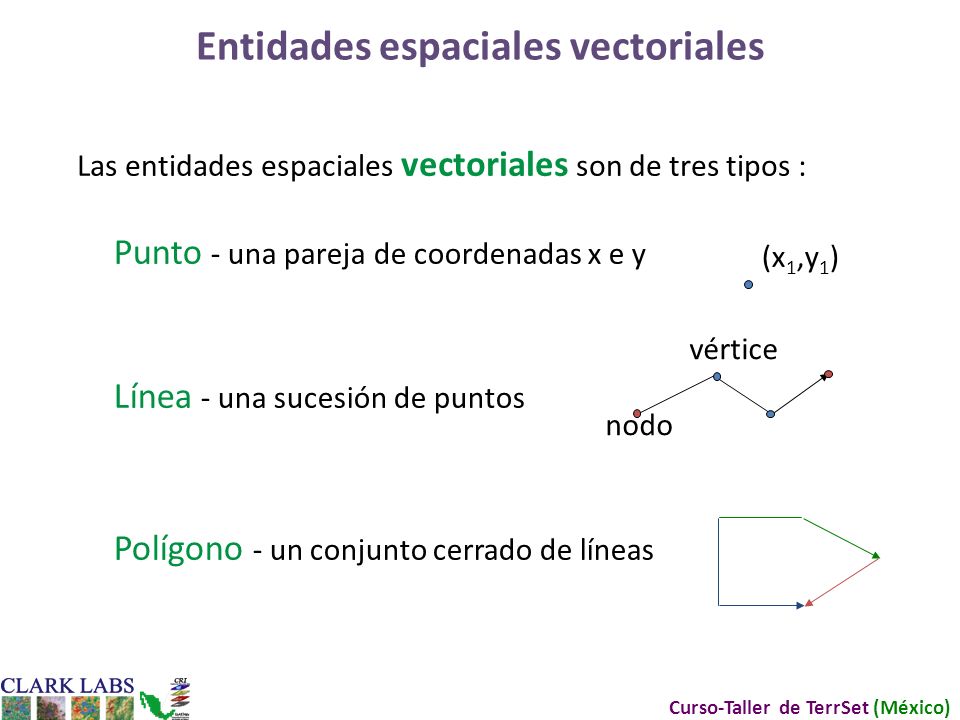

16 Curso-Taller de TerrSet (México) Punto - una pareja de coordenadas x e y (x 1,y 1 ) Línea - una sucesión de puntos Polígono - un conjunto cerrado de líneas nodo vértice Las entidades espaciales vectoriales son de tres tipos : Entidades espaciales vectoriales

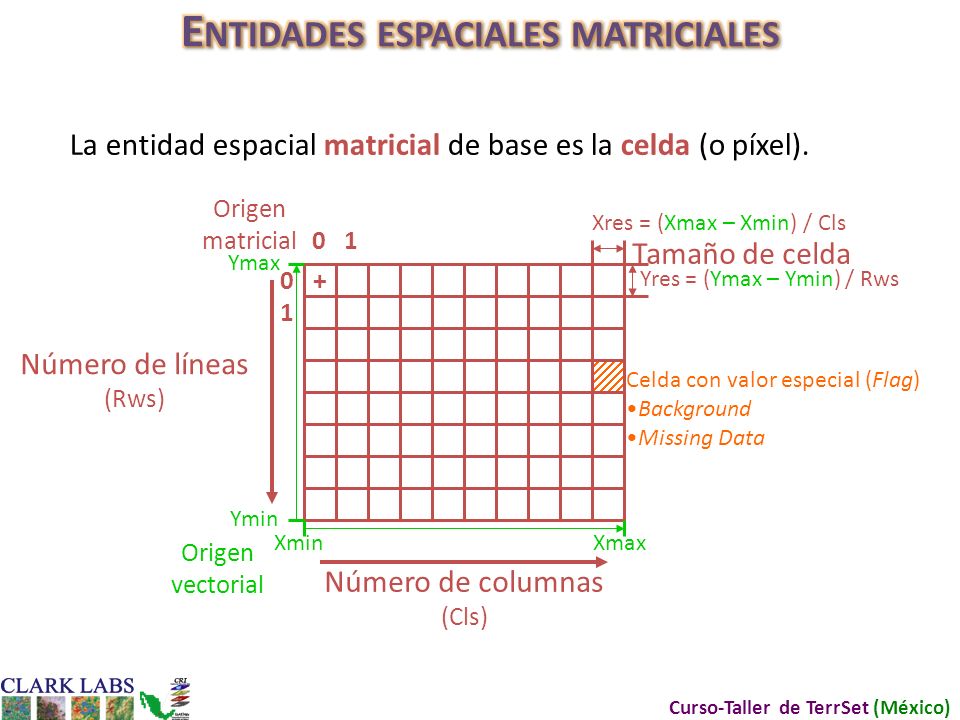

17 Curso-Taller de TerrSet (México) Número de líneas (Rws) Número de columnas (Cls) Xmin Tamaño de celda Origen matricial 0 0 1 1 + La entidad espacial matricial de base es la celda (o píxel). Celda con valor especial (Flag) Background Missing Data Xres = (Xmax – Xmin) / Cls Yres = (Ymax – Ymin) / Rws Xmax Ymin Ymax Origen vectorial

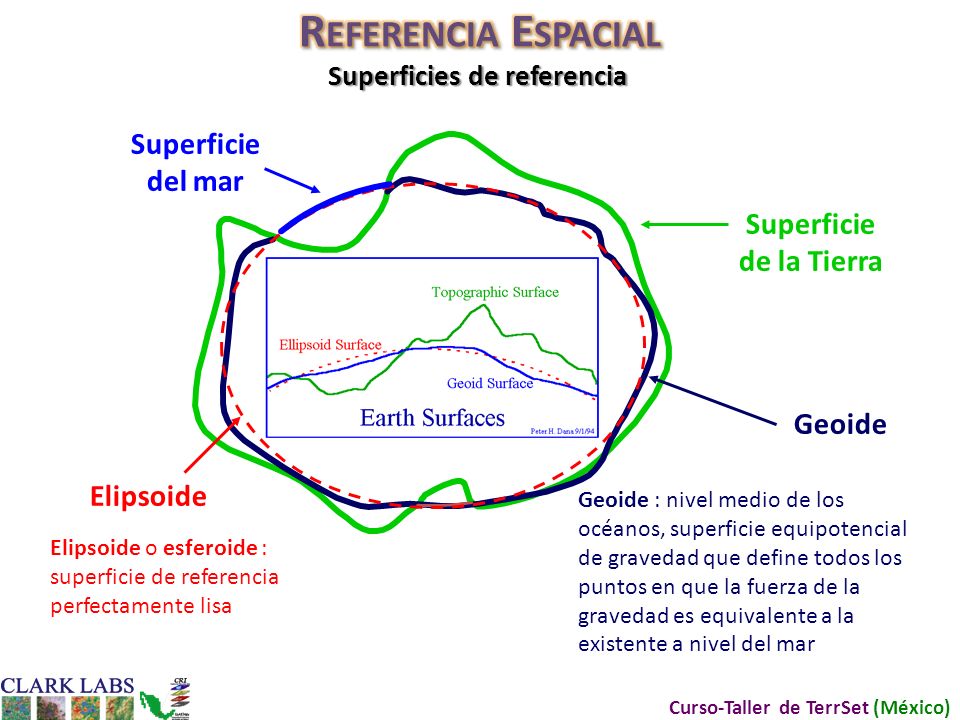

18 Curso-Taller de TerrSet (México) Superficie de la Tierra Elipsoide Superficie del mar Geoide Geoide : nivel medio de los océanos, superficie equipotencial de gravedad que define todos los puntos en que la fuerza de la gravedad es equivalente a la existente a nivel del mar Elipsoide o esferoide : superficie de referencia perfectamente lisa Superficies de referencia

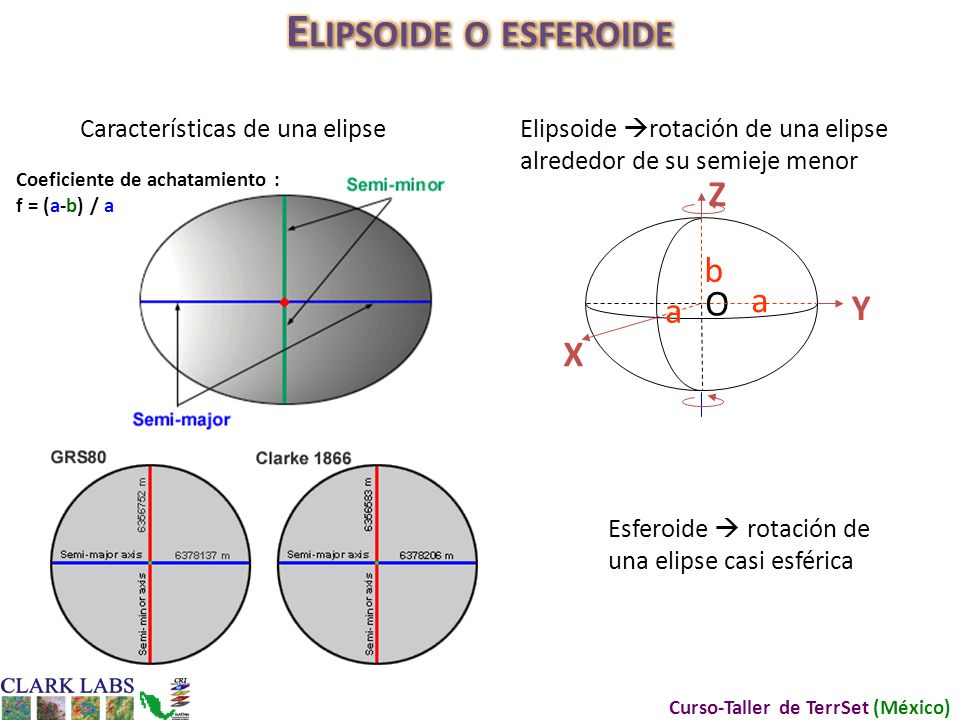

19 Curso-Taller de TerrSet (México) Coeficiente de achatamiento : f = (a-b) / a O X Z Y a a b Elipsoide  rotación de una elipse alrededor de su semieje menor Características de una elipse Esferoide  rotación de una elipse casi esférica

20 Curso-Taller de TerrSet (México) cartesianas geocéntricas : X, Y, Z (para formulas de cambio de proyección) geográficas (geodésicas, no proyectadas,) : longitud, latitud, altura elipsoidal proyectadas (cartesianas)

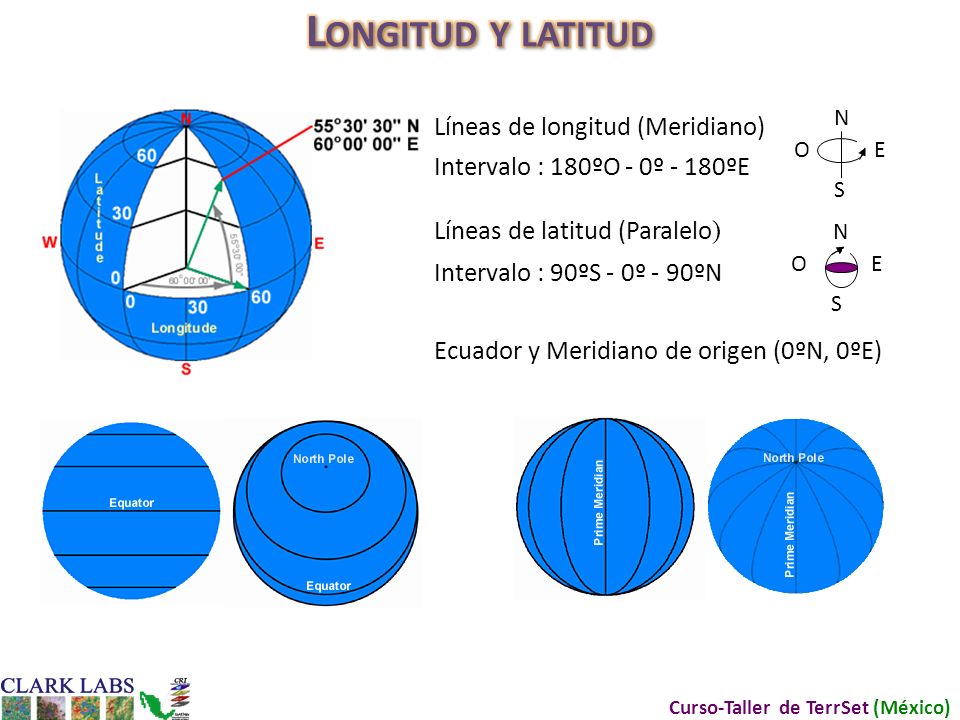

21 Curso-Taller de TerrSet (México) Líneas de longitud (Meridiano) Intervalo : 180ºO - 0º - 180ºE Líneas de latitud (Paralelo ) Intervalo : 90ºS - 0º - 90ºN N S OE N S OE Ecuador y Meridiano de origen (0ºN, 0ºE)

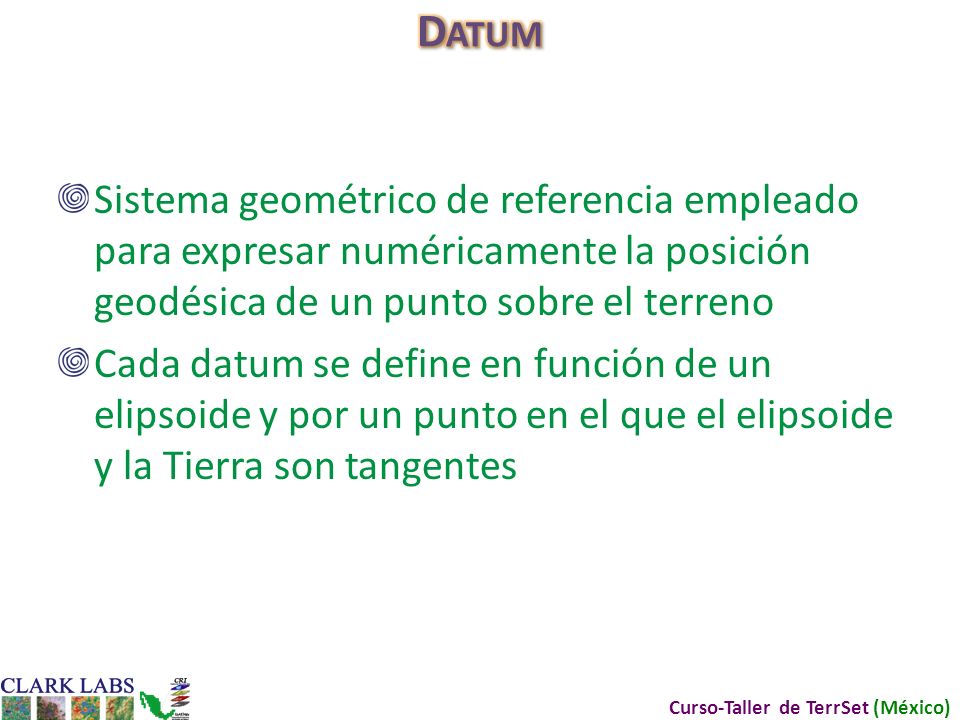

22 Curso-Taller de TerrSet (México) Sistema geométrico de referencia empleado para expresar numéricamente la posición geodésica de un punto sobre el terreno Cada datum se define en función de un elipsoide y por un punto en el que el elipsoide y la Tierra son tangentes

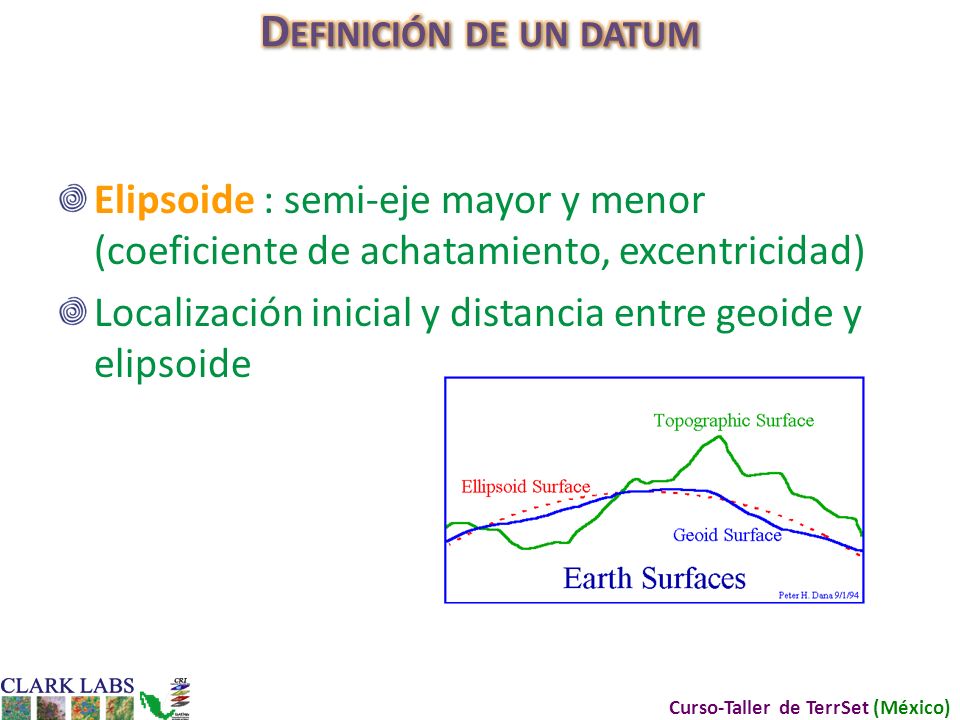

23 Curso-Taller de TerrSet (México) Elipsoide : semi-eje mayor y menor (coeficiente de achatamiento, excentricidad) Localización inicial y distancia entre geoide y elipsoide

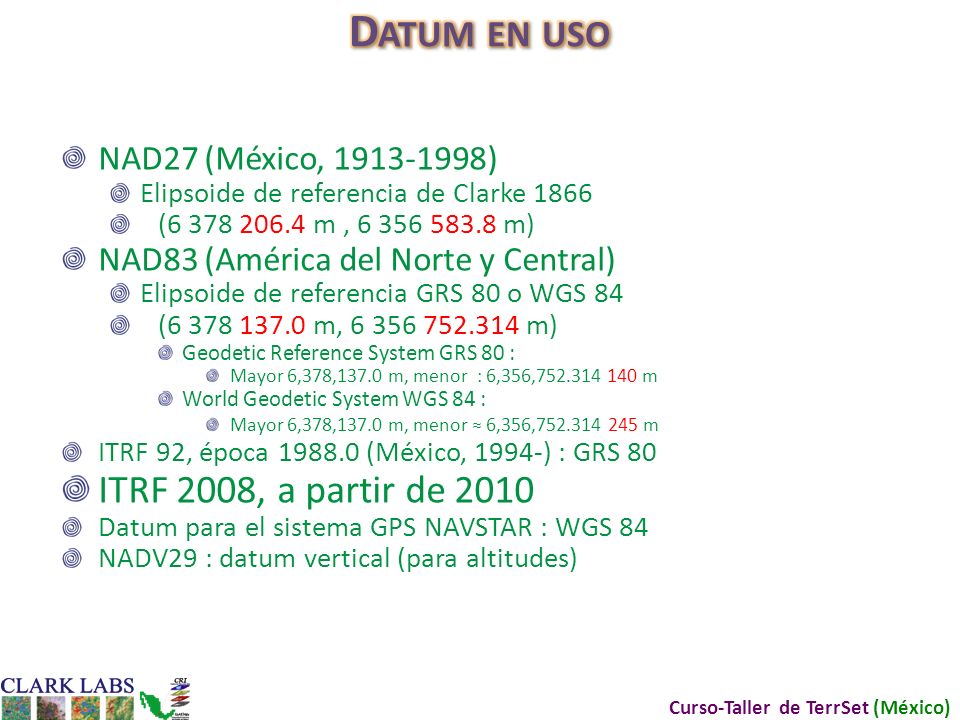

24 Curso-Taller de TerrSet (México) NAD27 (México, 1913-1998) Elipsoide de referencia de Clarke 1866 (6 378 206.4 m, 6 356 583.8 m) NAD83 (América del Norte y Central) Elipsoide de referencia GRS 80 o WGS 84 (6 378 137.0 m, 6 356 752.314 m) Geodetic Reference System GRS 80 : Mayor 6,378,137.0 m, menor : 6,356,752.314 140 m World Geodetic System WGS 84 : Mayor 6,378,137.0 m, menor ≈ 6,356,752.314 245 m ITRF 92, época 1988.0 (México, 1994-) : GRS 80 ITRF 2008, a partir de 2010 Datum para el sistema GPS NAVSTAR : WGS 84 NADV29 : datum vertical (para altitudes)

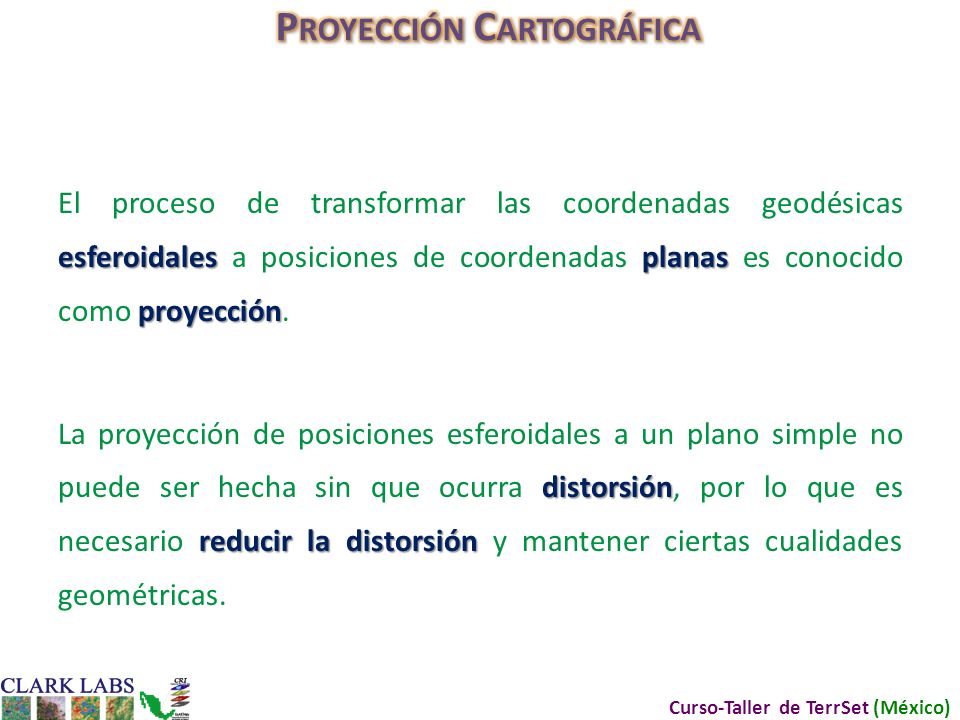

25 Curso-Taller de TerrSet (México) esferoidalesplanas proyección El proceso de transformar las coordenadas geodésicas esferoidales a posiciones de coordenadas planas es conocido como proyección. distorsión reducir la distorsión La proyección de posiciones esferoidales a un plano simple no puede ser hecha sin que ocurra distorsión, por lo que es necesario reducir la distorsión y mantener ciertas cualidades geométricas.

26 Curso-Taller de TerrSet (México) Conforme : conserva localmente los ángulos (rumbo), y entonces las formas (UTM) Equivalente : conserva las superficies (equal-area) Equidistante : conserva las distancias desde un punto. Otras : perspectivas,... (compromisos sobre las propiedades que se conservan en algunas partes)

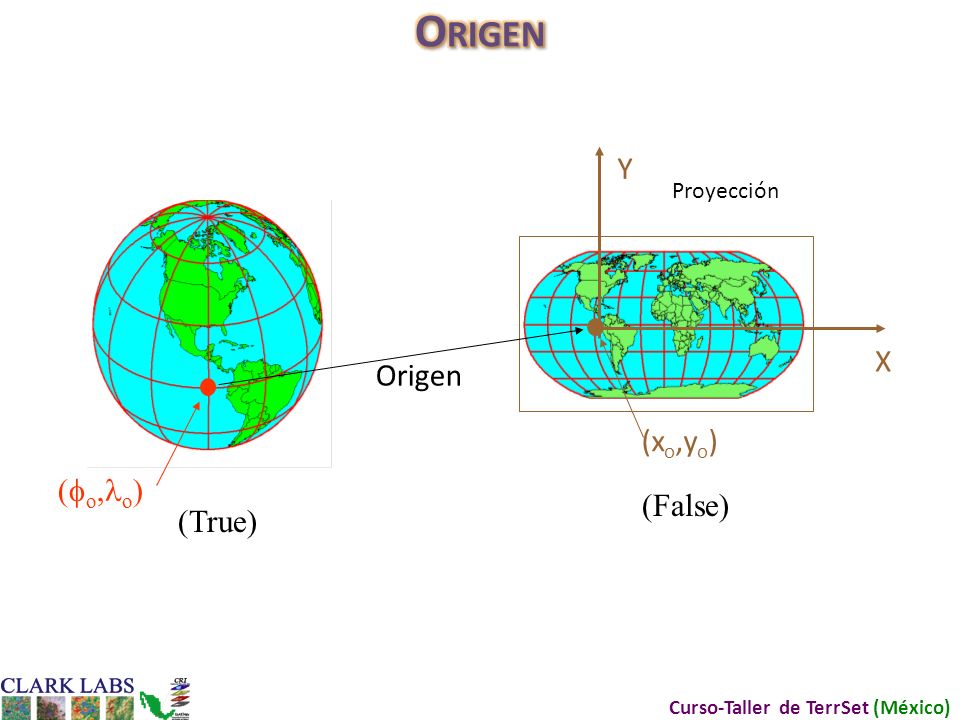

27 Curso-Taller de TerrSet (México) (  o, o ) (x o,y o ) X Y Origen (True) (False) Proyección

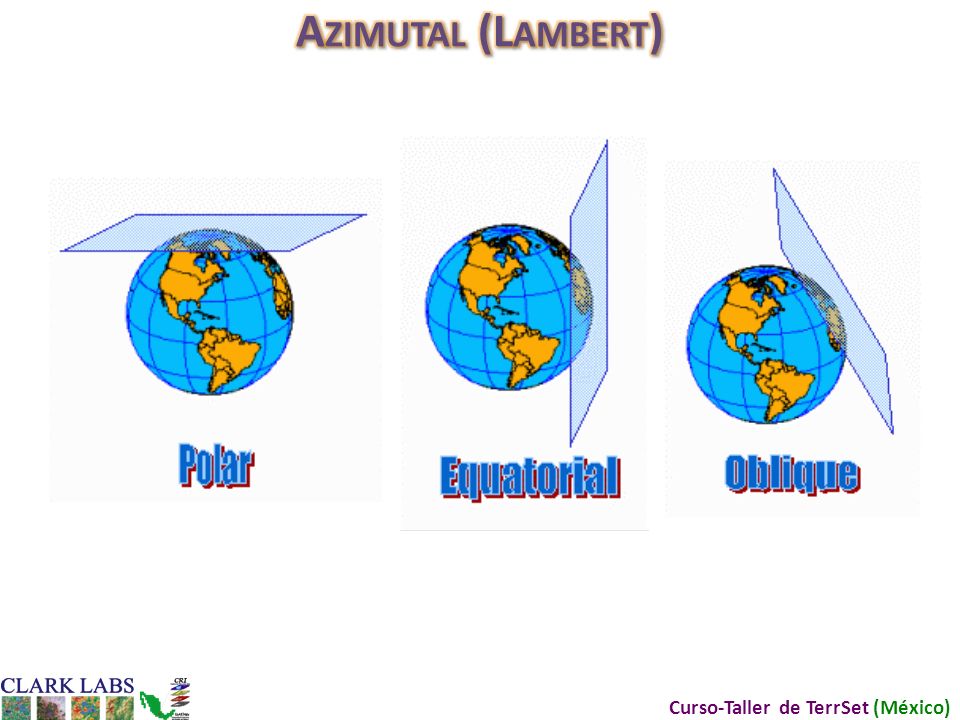

28 Curso-Taller de TerrSet (México)

29

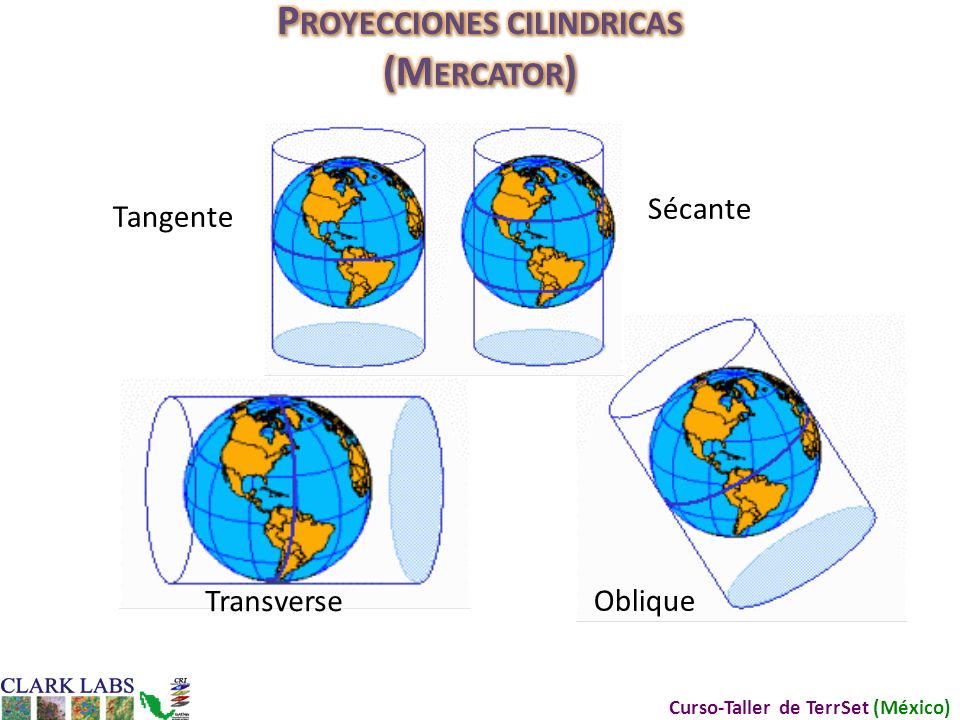

30 Transverse Oblique Tangente Sécante

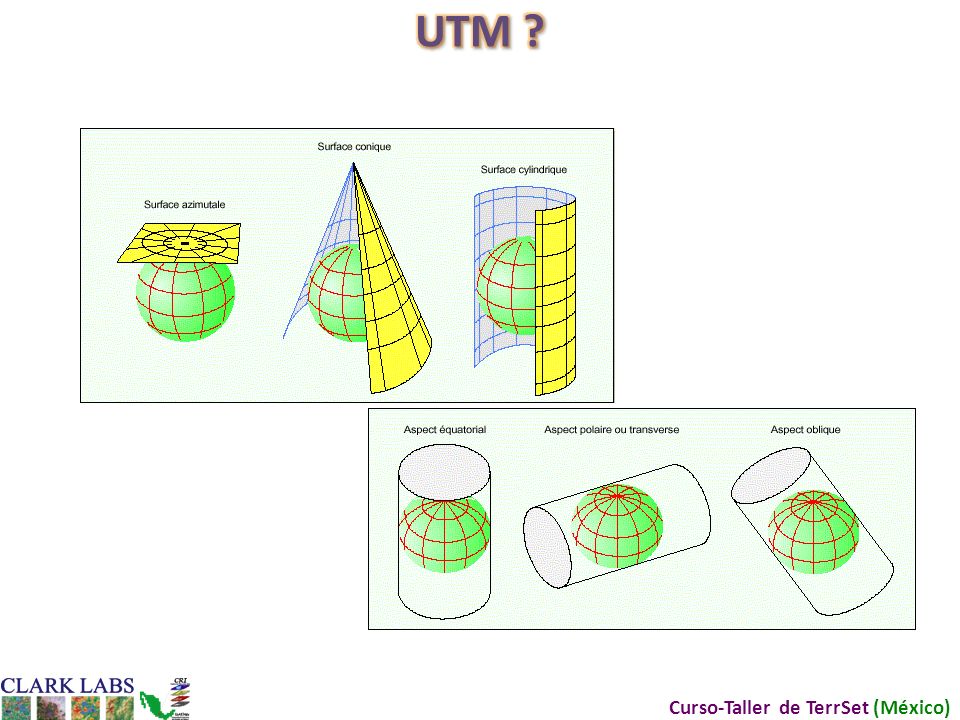

31 Curso-Taller de TerrSet (México)

32

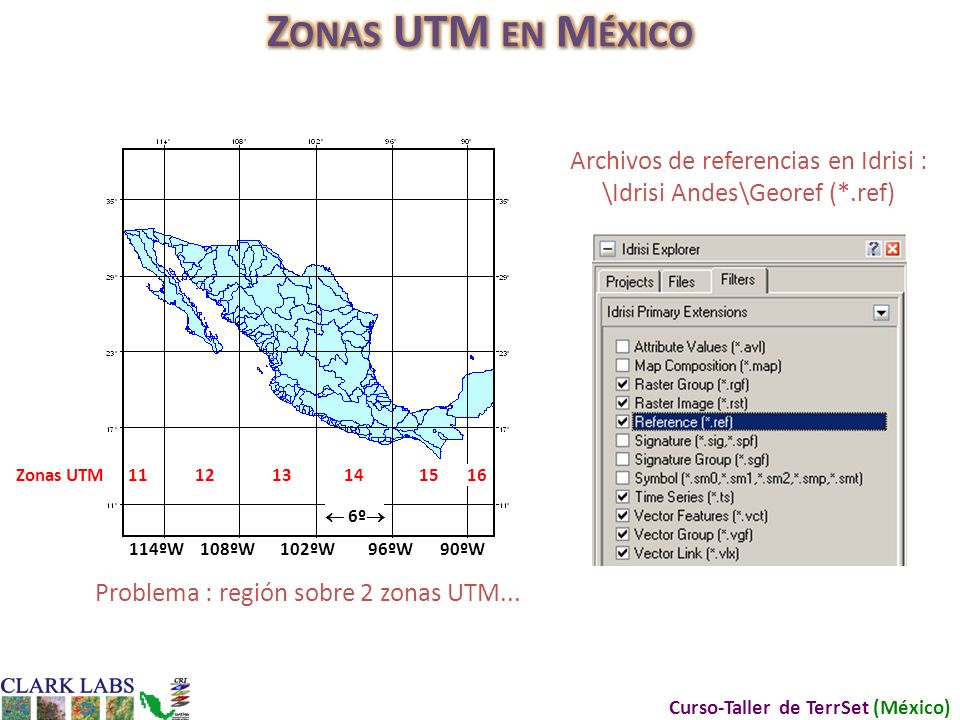

33 Problema : región sobre 2 zonas UTM... 114ºW108ºW102ºW96ºW90ºW 151413121116  6º  Zonas UTM Archivos de referencias en Idrisi : \Idrisi Andes\Georef (*.ref)

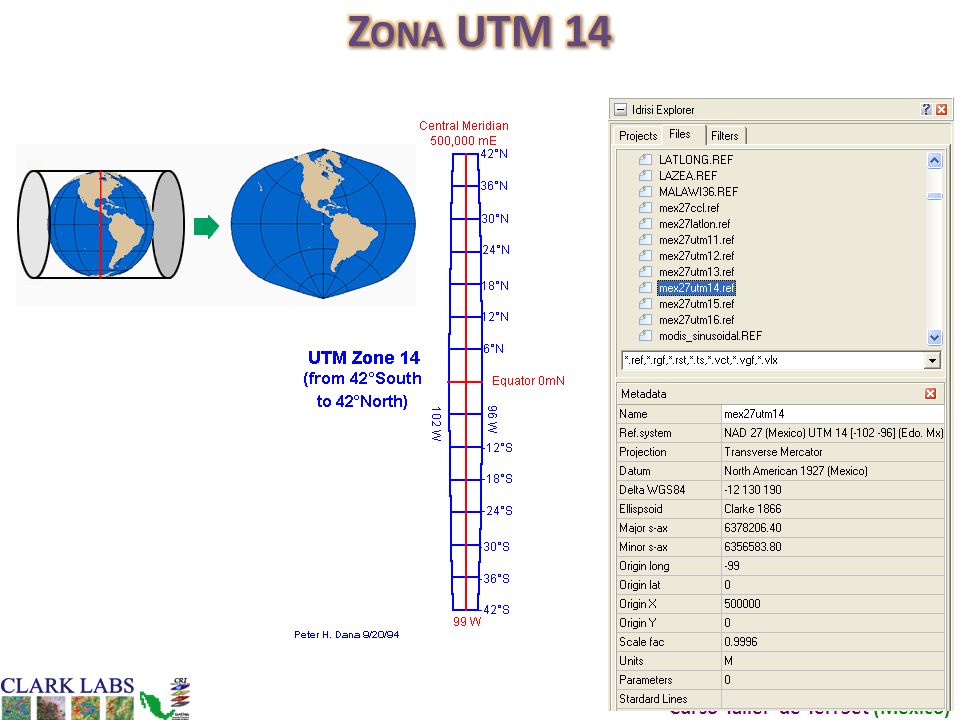

34 Curso-Taller de TerrSet (México)

35

36

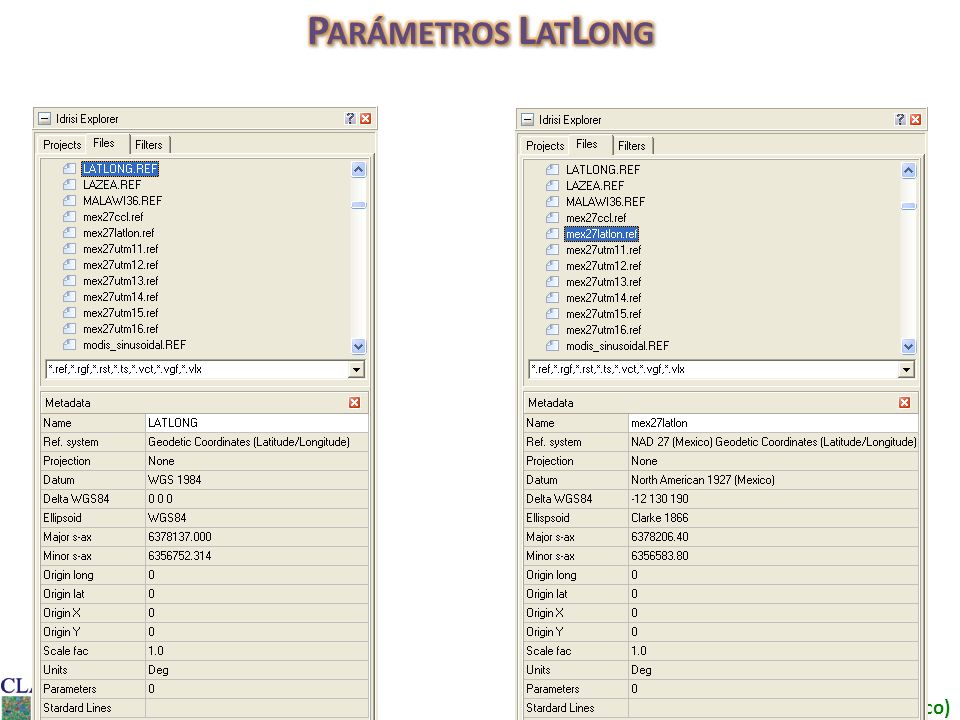

37

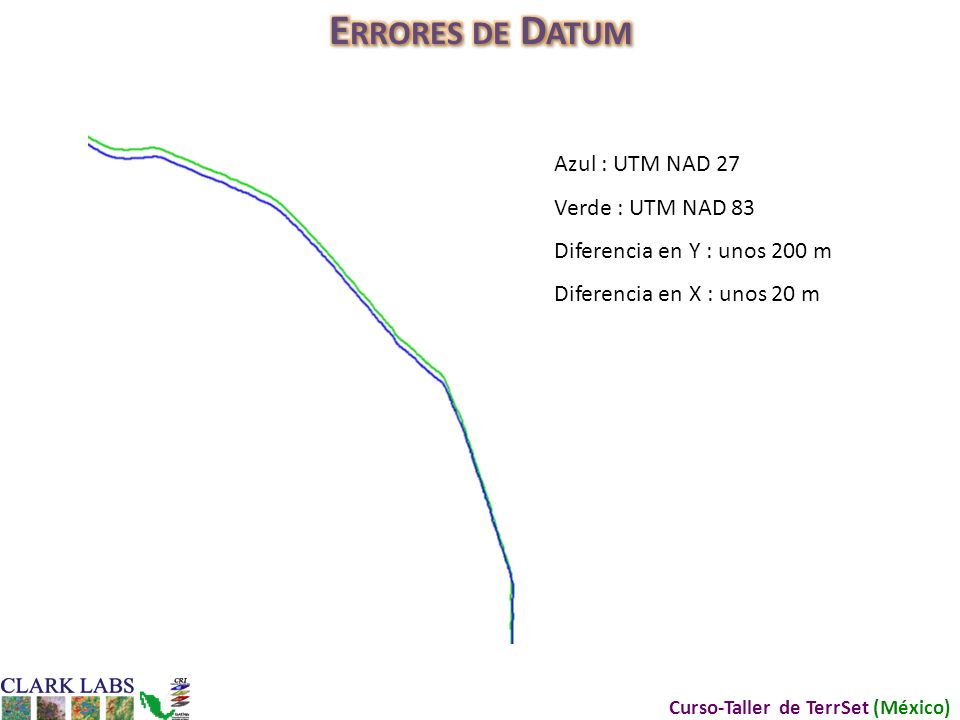

38 Azul : UTM NAD 27 Verde : UTM NAD 83 Diferencia en Y : unos 200 m Diferencia en X : unos 20 m

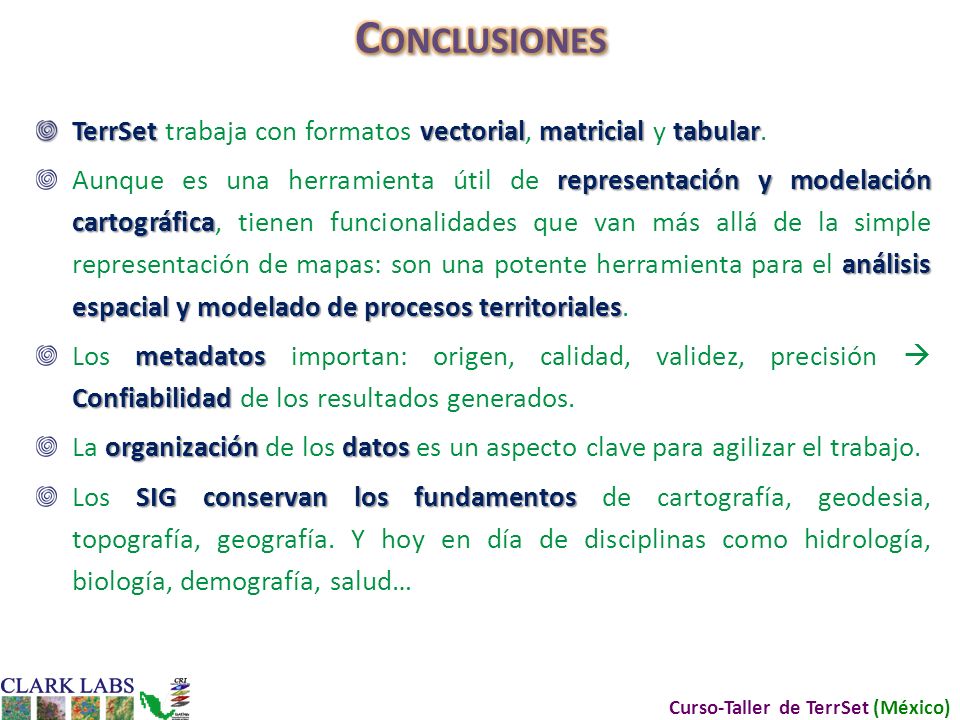

39 Curso-Taller de TerrSet (México) TerrSet vectorialmatricial tabular TerrSet trabaja con formatos vectorial, matricial y tabular. representación y modelación cartográfica análisis espacial y modelado de procesos territoriales Aunque es una herramienta útil de representación y modelación cartográfica, tienen funcionalidades que van más allá de la simple representación de mapas: son una potente herramienta para el análisis espacial y modelado de procesos territoriales. metadatos Confiabilidad Los metadatos importan: origen, calidad, validez, precisión  Confiabilidad de los resultados generados. organización datos La organización de los datos es un aspecto clave para agilizar el trabajo. SIG conservan los fundamentos Los SIG conservan los fundamentos de cartografía, geodesia, topografía, geografía. Y hoy en día de disciplinas como hidrología, biología, demografía, salud…
