1 TEMA Sistema de Comunicaciones y sus Elementos Alumno: Cervantes Cortázar Víctor Michel Grupo: 5ISC12

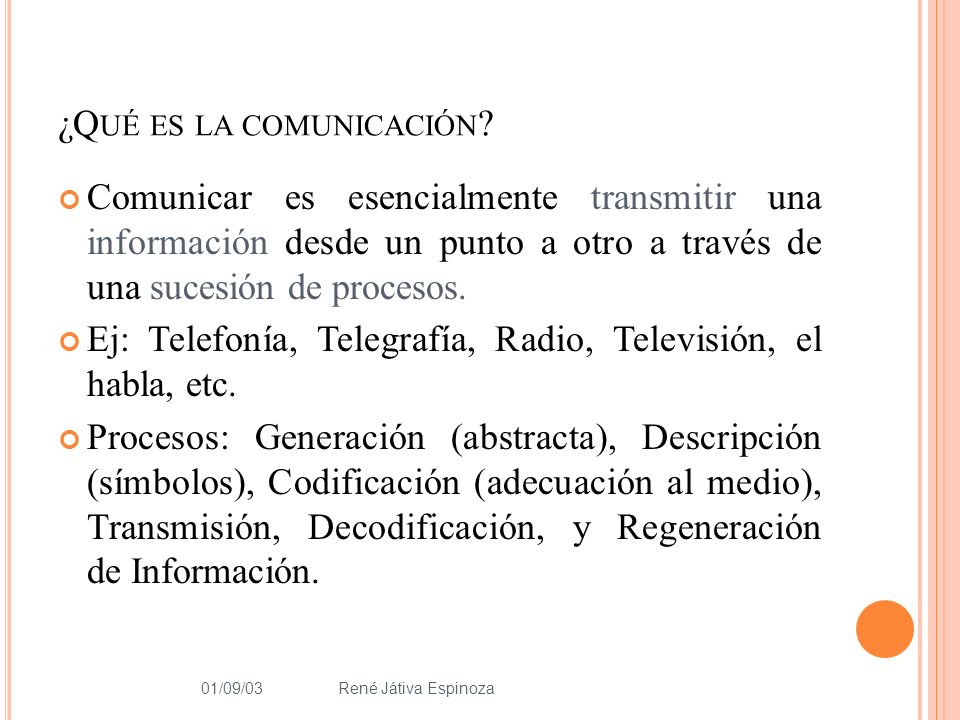

2 01/09/03René Játiva Espinoza ¿Q UÉ ES LA COMUNICACIÓN ? Comunicar es esencialmente transmitir una información desde un punto a otro a través de una sucesión de procesos. Ej: Telefonía, Telegrafía, Radio, Televisión, el habla, etc. Procesos: Generación (abstracta), Descripción (símbolos), Codificación (adecuación al medio), Transmisión, Decodificación, y Regeneración de Información.

3 Elementos de un Sistema de Comunicaciones Elementos de un Sistema de Comunicaciones Un sistema de comunicación, en forma general, está constituido por los siguientes elementos básicos:

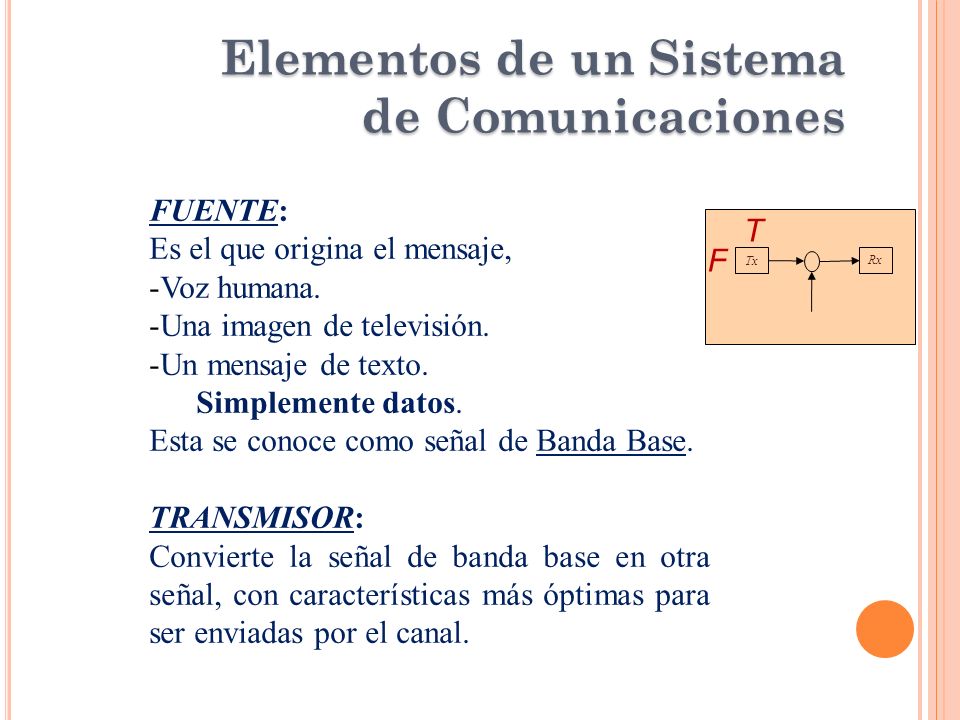

4 FUENTE: Es el que origina el mensaje, -Voz humana. -Una imagen de televisión. -Un mensaje de texto. Simplemente datos. Esta se conoce como señal de Banda Base. TRANSMISOR: Convierte la señal de banda base en otra señal, con características más óptimas para ser enviadas por el canal. Tx Rx F T Elementos de un Sistema de Comunicaciones Elementos de un Sistema de Comunicaciones

5 CANAL DE COMUNICACIONES: Es el medio de transmisión: -Un alambre. -Un Cable Coaxial. -Guía de ondas. -Fibra óptica -Enlace de radio. Tx Rx R/I C Elementos de un Sistema de Comunicaciones Elementos de un Sistema de Comunicaciones RUIDO/INTERFERENCIAS: Son agentes extremos a nuestro sistema que añaden o modifican la información que se está transmitiendo. Esto puede ser causado por los equipos utilizados, alambres, conductores, atmósfera, etc.

6 RECEPTOR: Procesa la señal proveniente del canal y la transforma en banda base, intentando eliminar la interferencia o ruido introducido. DESTINATARIO: Es la unidad a la que se entrega el mensaje Tx Rx D R Elementos de un Sistema de Comunicaciones Elementos de un Sistema de Comunicaciones

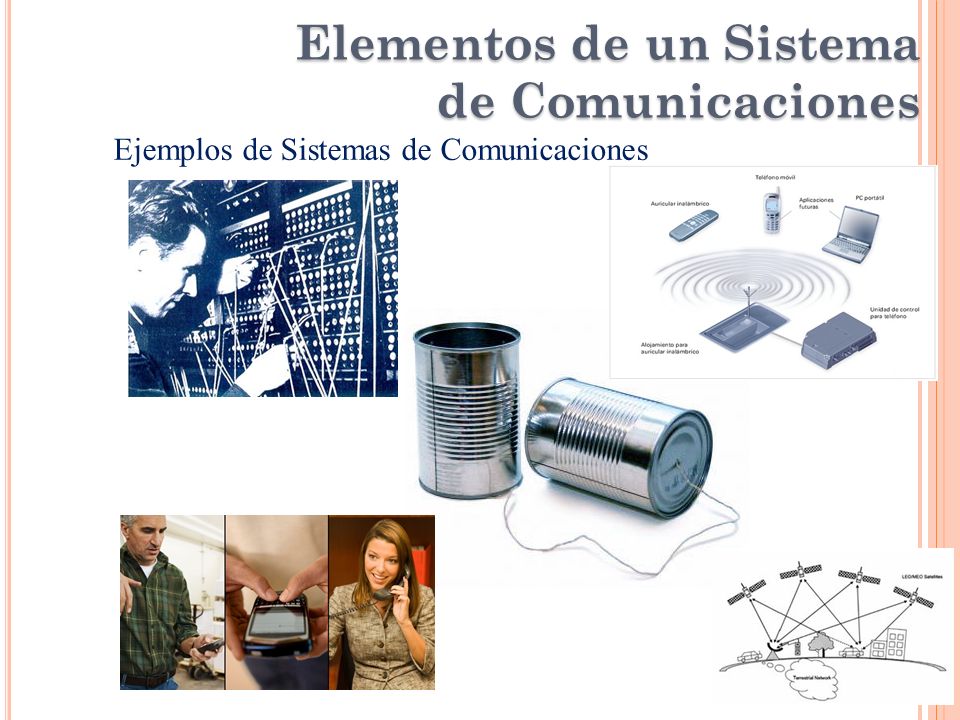

7 Ejemplos de Sistemas de Comunicaciones Elementos de un Sistema de Comunicaciones Elementos de un Sistema de Comunicaciones

8 Señales Señales: Es la respuesta que tiene un sistema ante un estímulo externo. SISTEMA ESTIMULO RESPUESTA (Señal) Ejemplos

9 E JEMPLO DE S EÑALES SISTEMA ESTIMULO RESPUESTA (Señal)

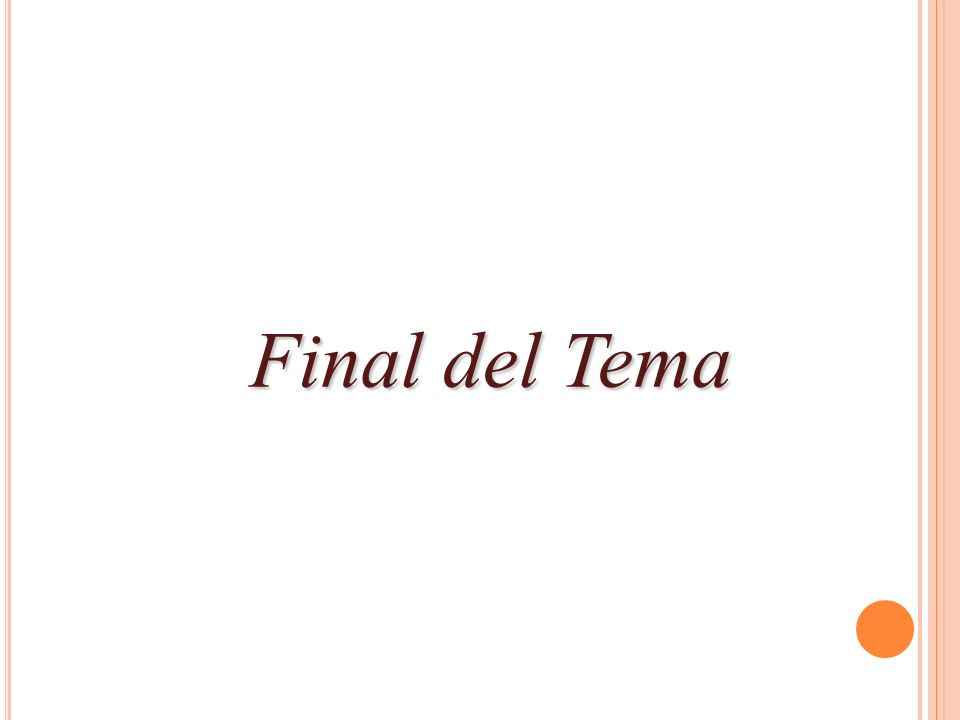

10 Final del Tema
