Código de identificación de instrumentos. ISA-S (R-1992) Solé AC. Instrumentación industrial: Marcombo; 2012.

Presentación del tema: "Código de identificación de instrumentos. ISA-S (R-1992) Solé AC. Instrumentación industrial: Marcombo; 2012."— Transcripción de la presentación:

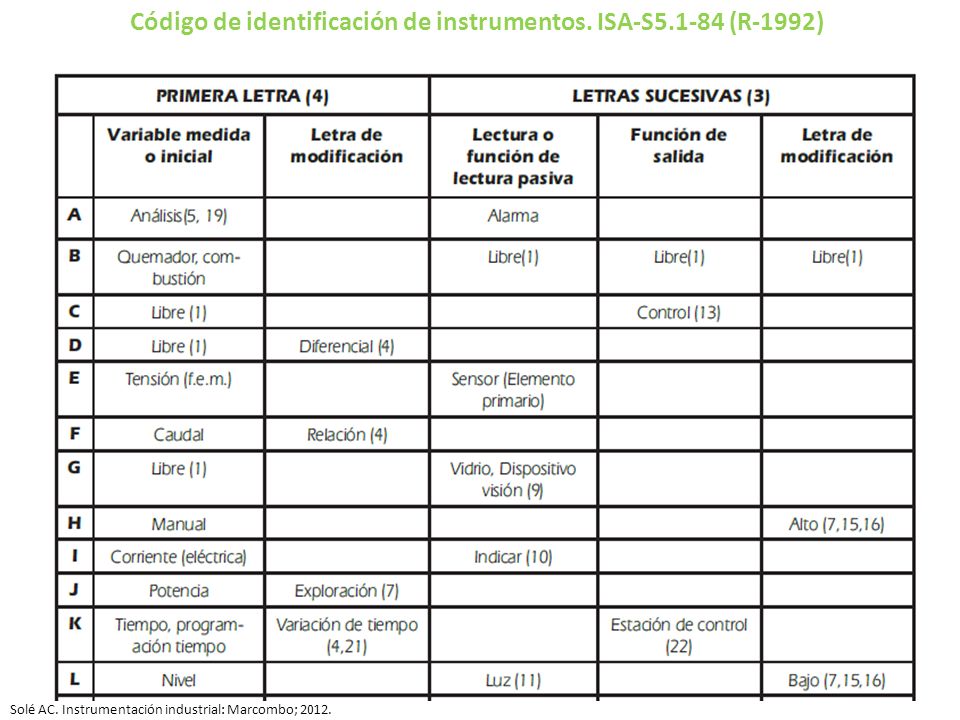

1 Código de identificación de instrumentos. ISA-S5.1-84 (R-1992) Solé AC. Instrumentación industrial: Marcombo; 2012.

2

3 Símbolos generales de funciones o de instrumentos Solé AC. Instrumentación industrial: Marcombo; 2012. Norma ISA-S5.1-84 (R-1992)

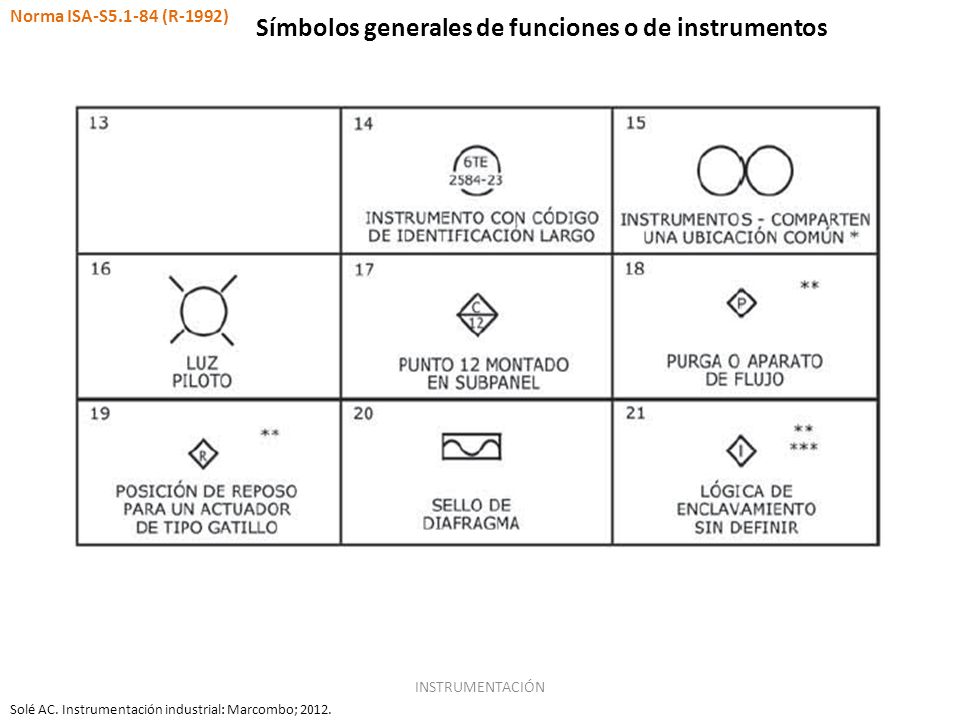

4 INSTRUMENTACIÓN Símbolos generales de funciones o de instrumentos Solé AC. Instrumentación industrial: Marcombo; 2012. Norma ISA-S5.1-84 (R-1992)

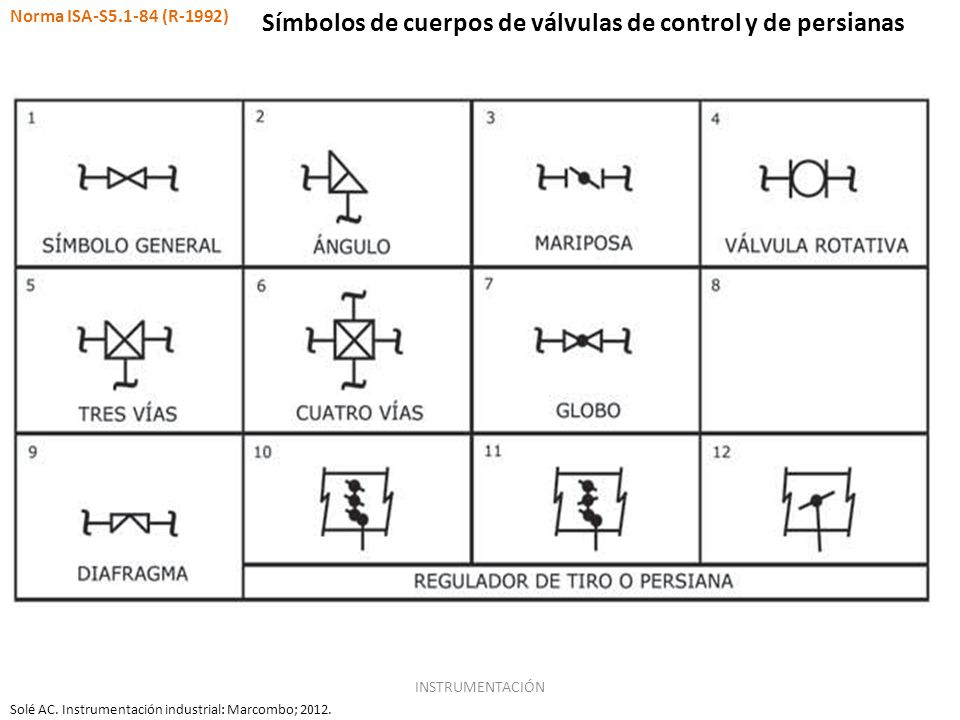

5 INSTRUMENTACIÓN Símbolos de cuerpos de válvulas de control y de persianas Norma ISA-S5.1-84 (R-1992) Solé AC. Instrumentación industrial: Marcombo; 2012.

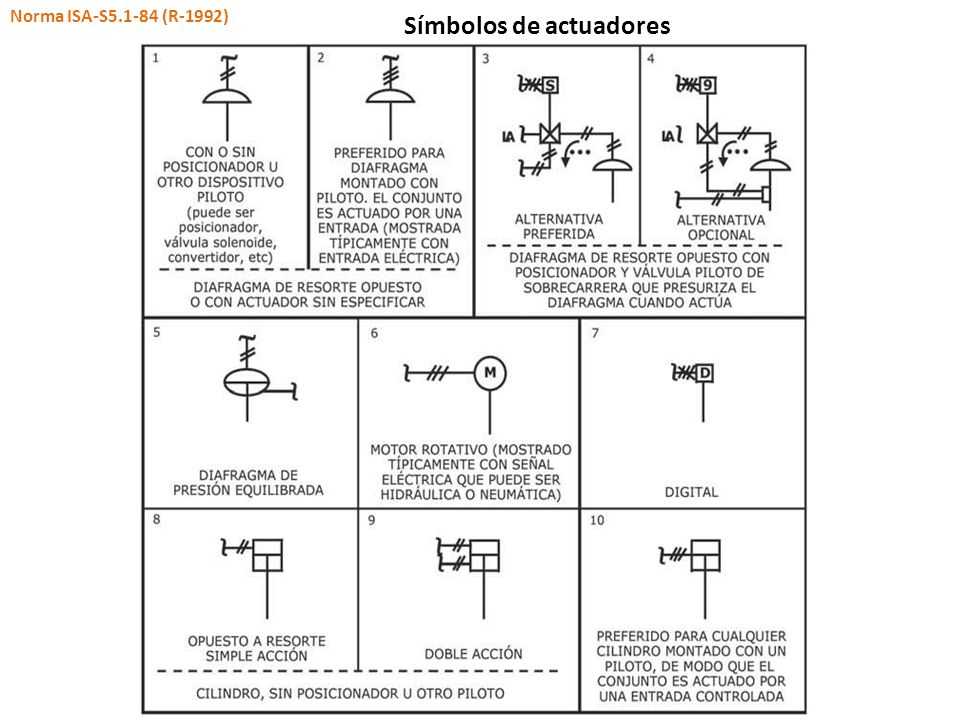

6 INSTRUMENTACIÓN Símbolos de actuadores Norma ISA-S5.1-84 (R-1992)

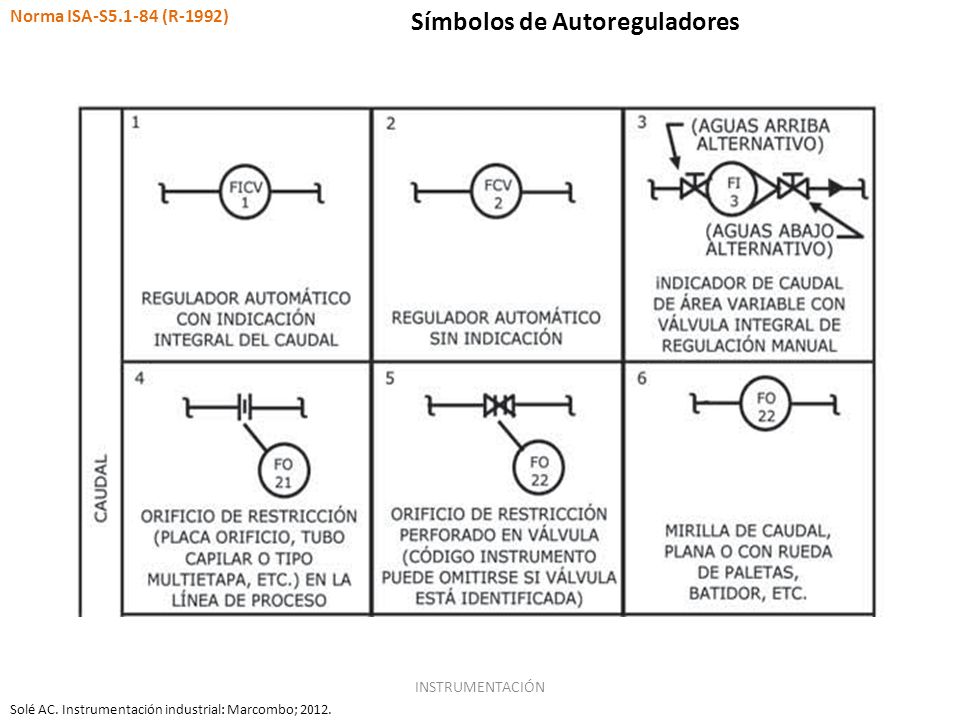

7 INSTRUMENTACIÓN Norma ISA-S5.1-84 (R-1992) Símbolos de Autoreguladores Solé AC. Instrumentación industrial: Marcombo; 2012.

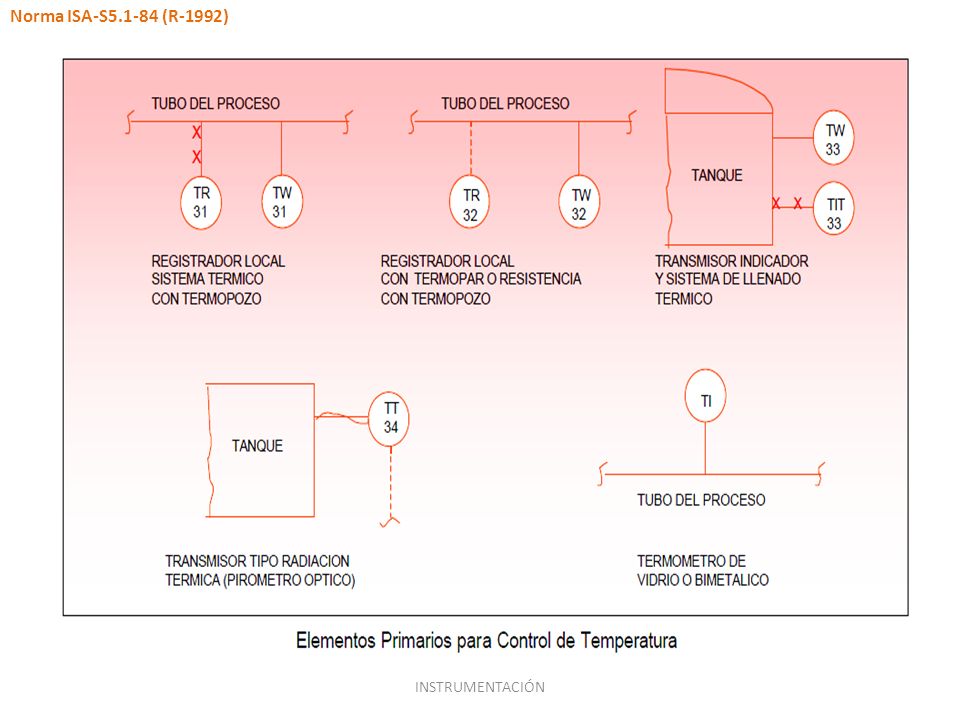

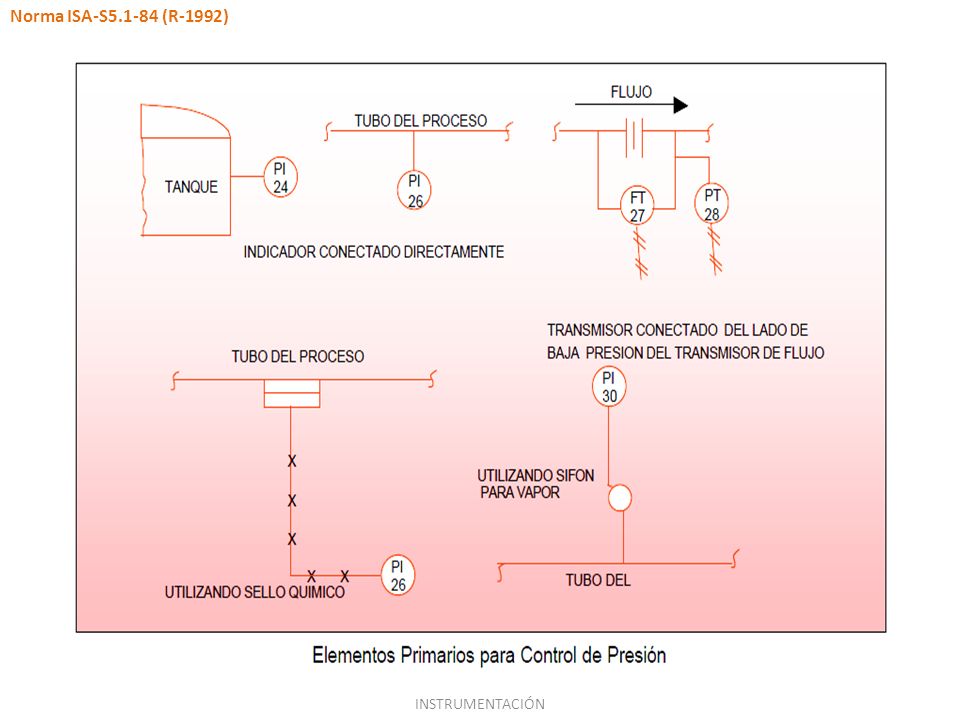

8 INSTRUMENTACIÓN Norma ISA-S5.1-84 (R-1992) Símbolos de elementos primarios

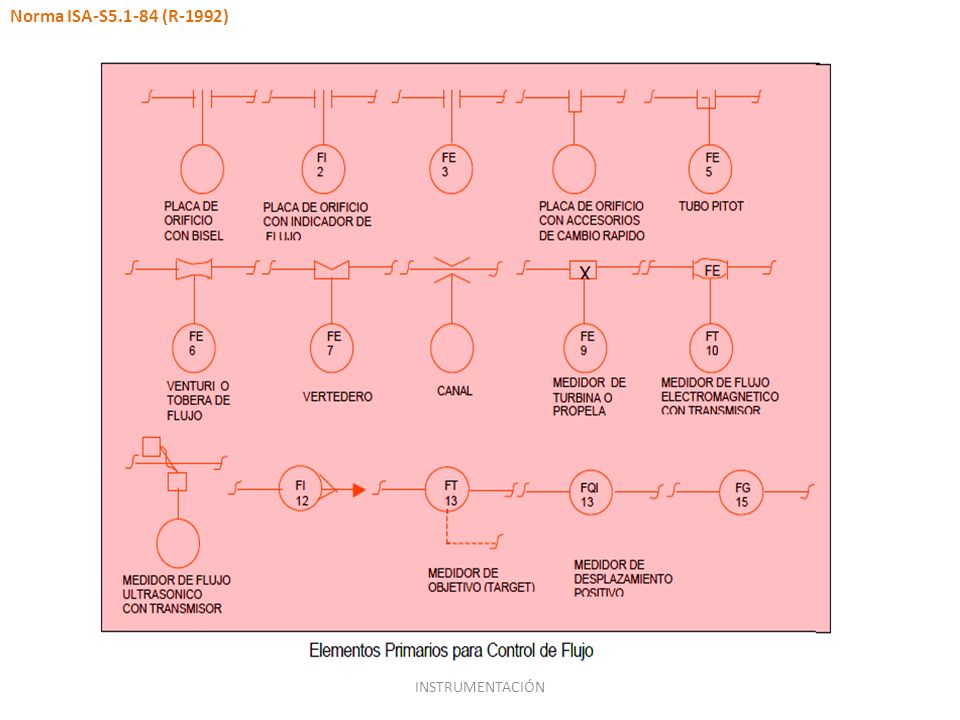

9 INSTRUMENTACIÓN Norma ISA-S5.1-84 (R-1992) Símbolos de elementos primarios

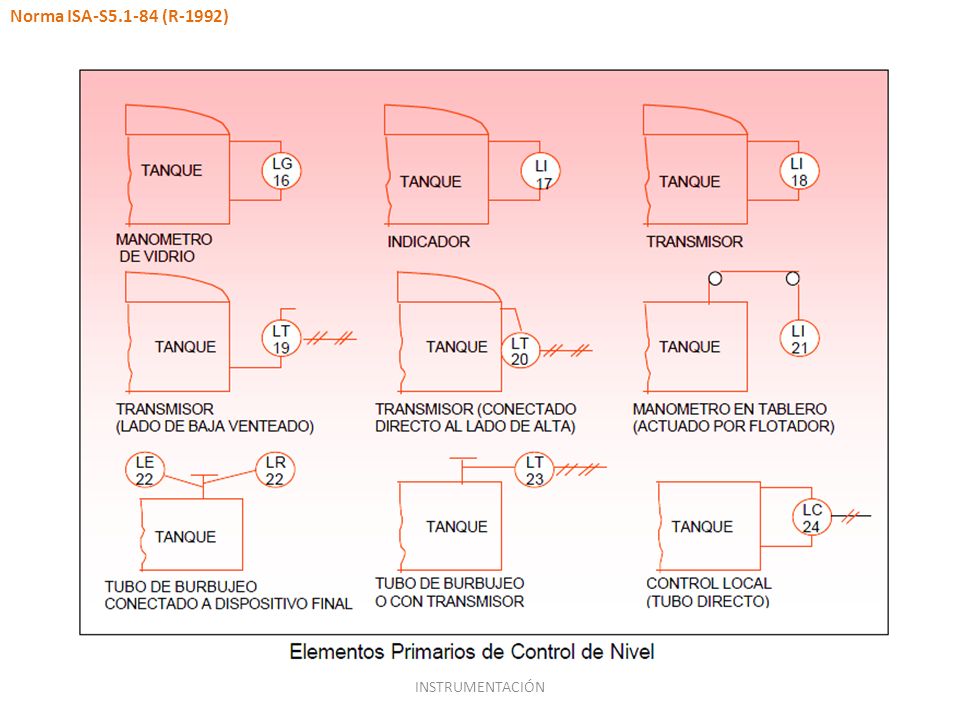

10 INSTRUMENTACIÓN Norma ISA-S5.1-84 (R-1992) Símbolos de elementos primarios

11 INSTRUMENTACIÓN Norma ISA-S5.1-84 (R-1992) Símbolos de elementos primarios

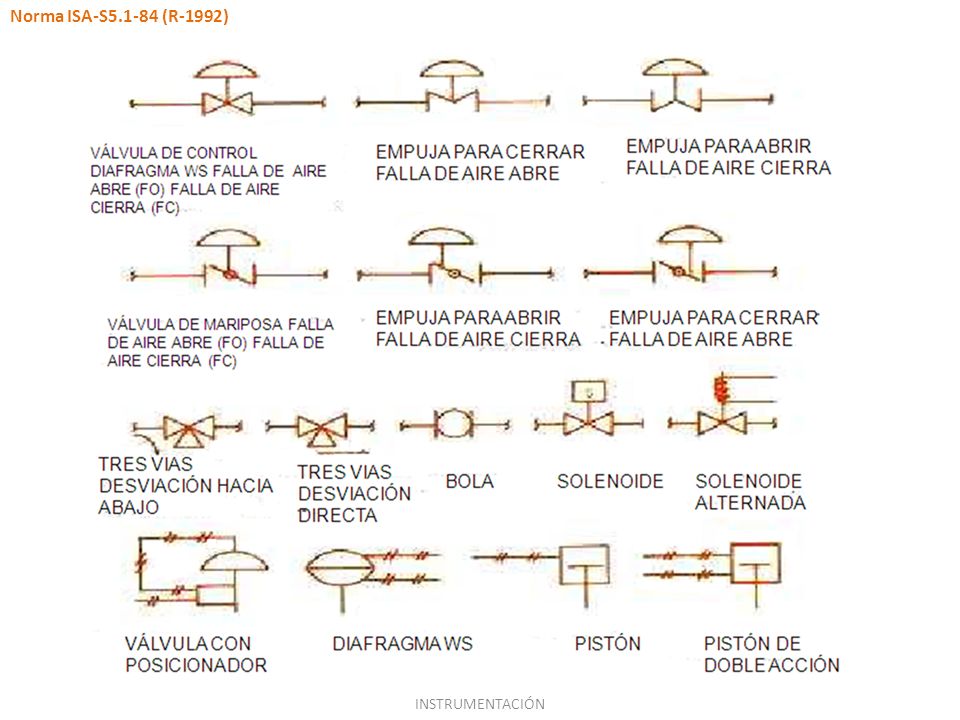

12 INSTRUMENTACIÓN Norma ISA-S5.1-84 (R-1992) Elementos finales de control:

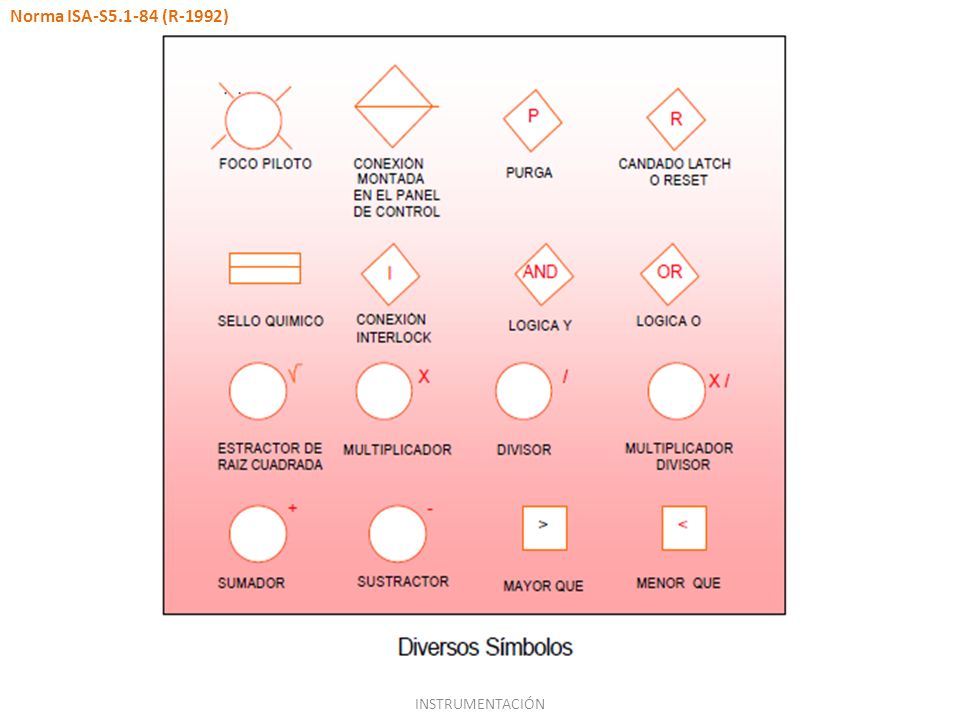

13 INSTRUMENTACIÓN Norma ISA-S5.1-84 (R-1992)
