1 WINDOWS DRIVER MODEL

2 DRIVER Un driver o controlador es un software o programa que sirve de intermediario entre un dispositivo de hardware y el sistema operativo. Un driver o controlador es un software o programa que sirve de intermediario entre un dispositivo de hardware y el sistema operativo. Permite extraer el máximo de las funcionalidades del dispositivo para el cual ha sido diseñado, el driver se crea además para que funcione con un sistema operativo especifico. Permite extraer el máximo de las funcionalidades del dispositivo para el cual ha sido diseñado, el driver se crea además para que funcione con un sistema operativo especifico. Los controladores se instalan según el Windows que utiliza tu computadora. Los controladores se instalan según el Windows que utiliza tu computadora.

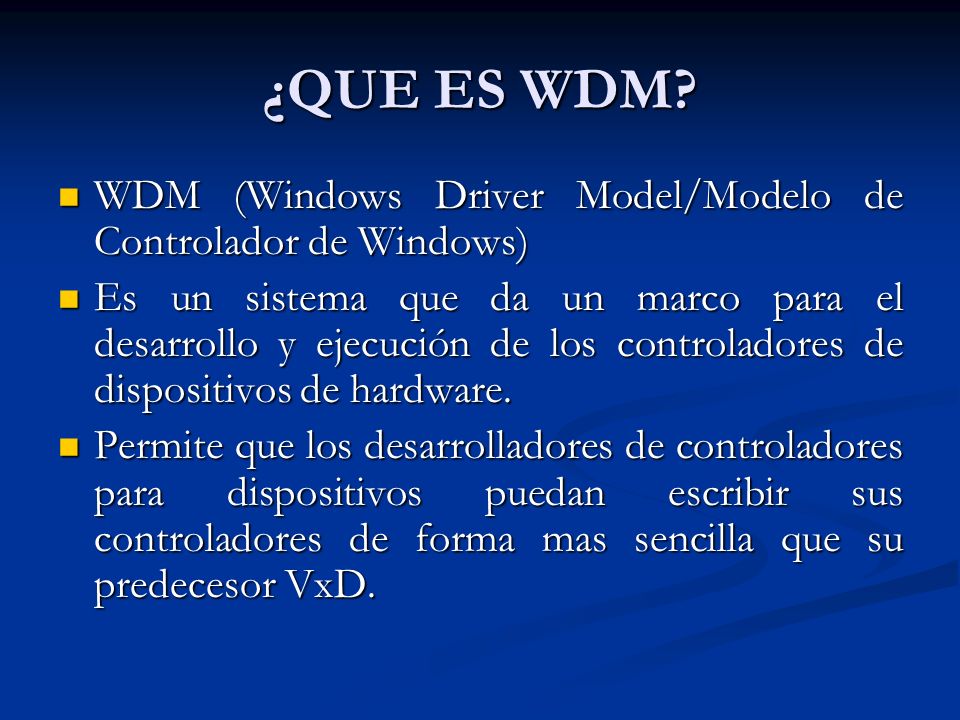

3 ¿QUE ES WDM? WDM (Windows Driver Model/Modelo de Controlador de Windows) WDM (Windows Driver Model/Modelo de Controlador de Windows) Es un sistema que da un marco para el desarrollo y ejecución de los controladores de dispositivos de hardware. Es un sistema que da un marco para el desarrollo y ejecución de los controladores de dispositivos de hardware. Permite que los desarrolladores de controladores para dispositivos puedan escribir sus controladores de forma mas sencilla que su predecesor VxD. Permite que los desarrolladores de controladores para dispositivos puedan escribir sus controladores de forma mas sencilla que su predecesor VxD.

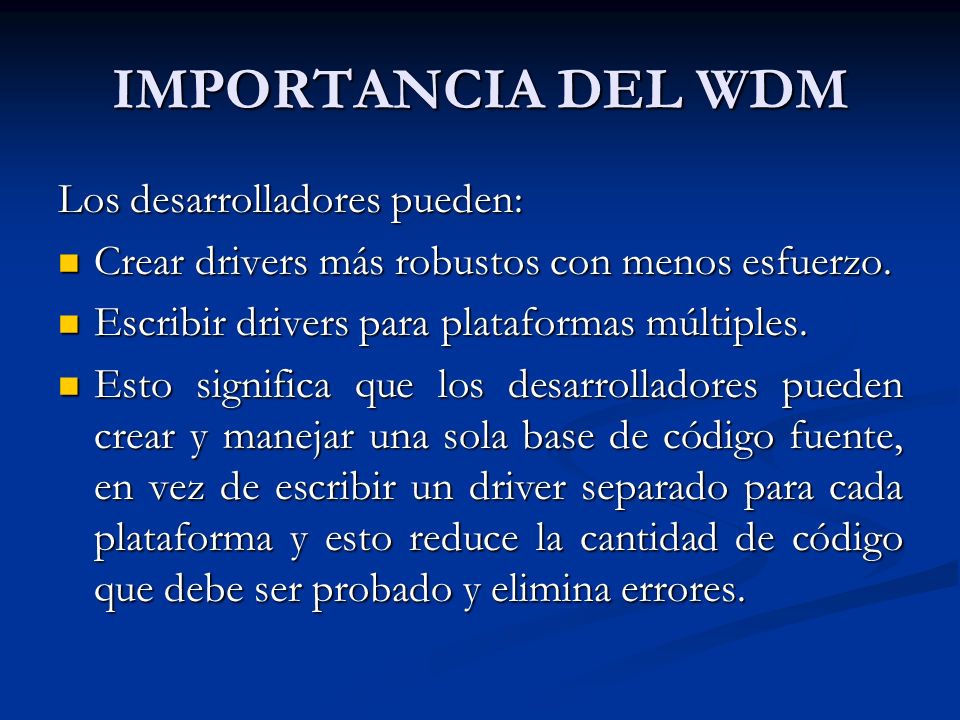

4 IMPORTANCIA DEL WDM Los desarrolladores pueden: Crear drivers más robustos con menos esfuerzo. Crear drivers más robustos con menos esfuerzo. Escribir drivers para plataformas múltiples. Escribir drivers para plataformas múltiples. Esto significa que los desarrolladores pueden crear y manejar una sola base de código fuente, en vez de escribir un driver separado para cada plataforma y esto reduce la cantidad de código que debe ser probado y elimina errores. Esto significa que los desarrolladores pueden crear y manejar una sola base de código fuente, en vez de escribir un driver separado para cada plataforma y esto reduce la cantidad de código que debe ser probado y elimina errores.

5 WINDOWS DDK DDK (Driver Development Kit/Paquete de Desarrollo de Drivers) DDK (Driver Development Kit/Paquete de Desarrollo de Drivers) Es un software para desarrollar drivers para el sistema operativo Windows. Es un software para desarrollar drivers para el sistema operativo Windows. Proporciona ambientes de la estructura, código de la muestra y la documentación para desarrollar drivers del WDM. Proporciona ambientes de la estructura, código de la muestra y la documentación para desarrollar drivers del WDM.

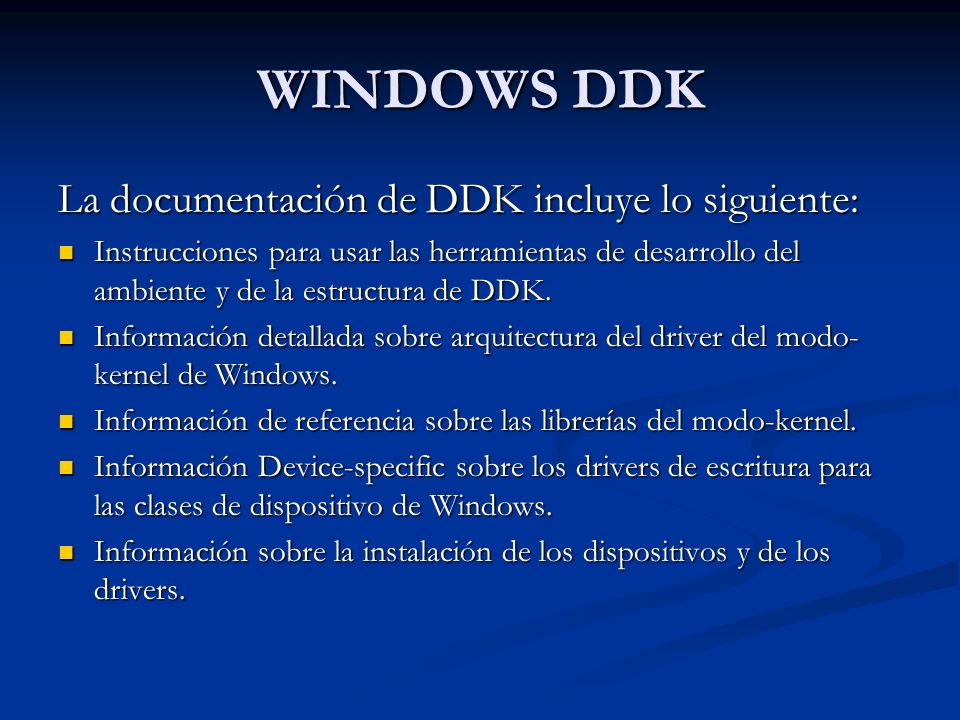

6 WINDOWS DDK La documentación de DDK incluye lo siguiente: Instrucciones para usar las herramientas de desarrollo del ambiente y de la estructura de DDK. Instrucciones para usar las herramientas de desarrollo del ambiente y de la estructura de DDK. Información detallada sobre arquitectura del driver del modo- kernel de Windows. Información detallada sobre arquitectura del driver del modo- kernel de Windows. Información de referencia sobre las librerías del modo-kernel. Información de referencia sobre las librerías del modo-kernel. Información Device-specific sobre los drivers de escritura para las clases de dispositivo de Windows. Información Device-specific sobre los drivers de escritura para las clases de dispositivo de Windows. Información sobre la instalación de los dispositivos y de los drivers. Información sobre la instalación de los dispositivos y de los drivers.

7 TIPOS DE WDM Driver de Bus.-cada bus controla una E/S y brinda funcionalidad por ranura, esto hace dispositivos independientes. Driver de Bus.-cada bus controla una E/S y brinda funcionalidad por ranura, esto hace dispositivos independientes. Driver de Función.-cada driver controla un dispositivo individual. Driver de Función.-cada driver controla un dispositivo individual. Driver de Filtro.-filtro de E/S solicitado por un dispositivo, una clase de dispositivos o un bus. Driver de Filtro.-filtro de E/S solicitado por un dispositivo, una clase de dispositivos o un bus.

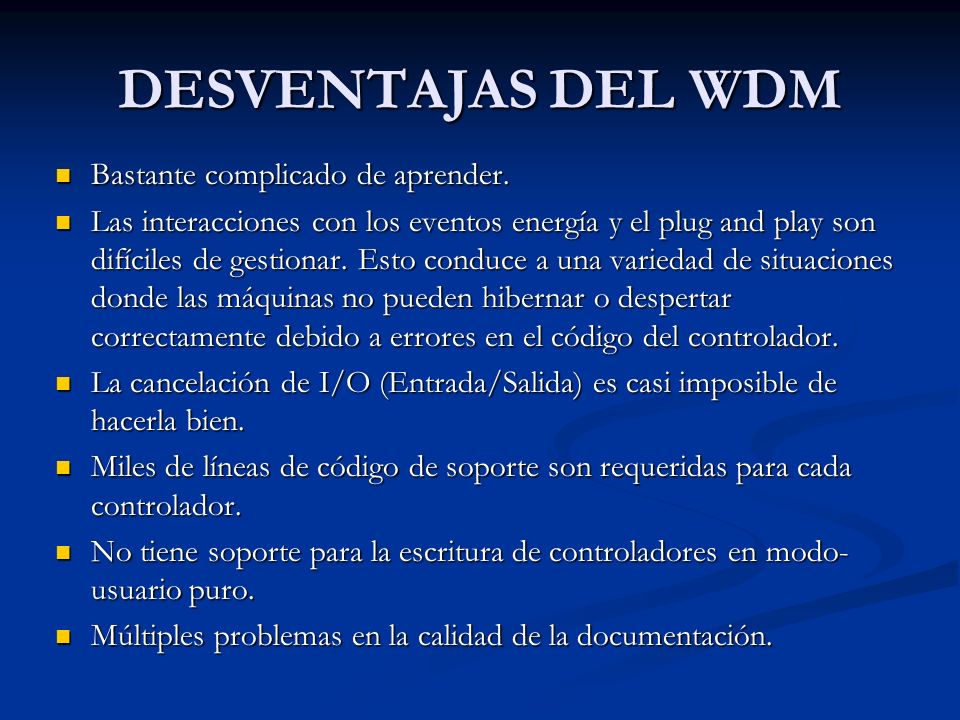

8 DESVENTAJAS DEL WDM Bastante complicado de aprender. Bastante complicado de aprender. Las interacciones con los eventos energía y el plug and play son difíciles de gestionar. Esto conduce a una variedad de situaciones donde las máquinas no pueden hibernar o despertar correctamente debido a errores en el código del controlador. Las interacciones con los eventos energía y el plug and play son difíciles de gestionar. Esto conduce a una variedad de situaciones donde las máquinas no pueden hibernar o despertar correctamente debido a errores en el código del controlador. La cancelación de I/O (Entrada/Salida) es casi imposible de hacerla bien. La cancelación de I/O (Entrada/Salida) es casi imposible de hacerla bien. Miles de líneas de código de soporte son requeridas para cada controlador. Miles de líneas de código de soporte son requeridas para cada controlador. No tiene soporte para la escritura de controladores en modo- usuario puro. No tiene soporte para la escritura de controladores en modo- usuario puro. Múltiples problemas en la calidad de la documentación. Múltiples problemas en la calidad de la documentación.

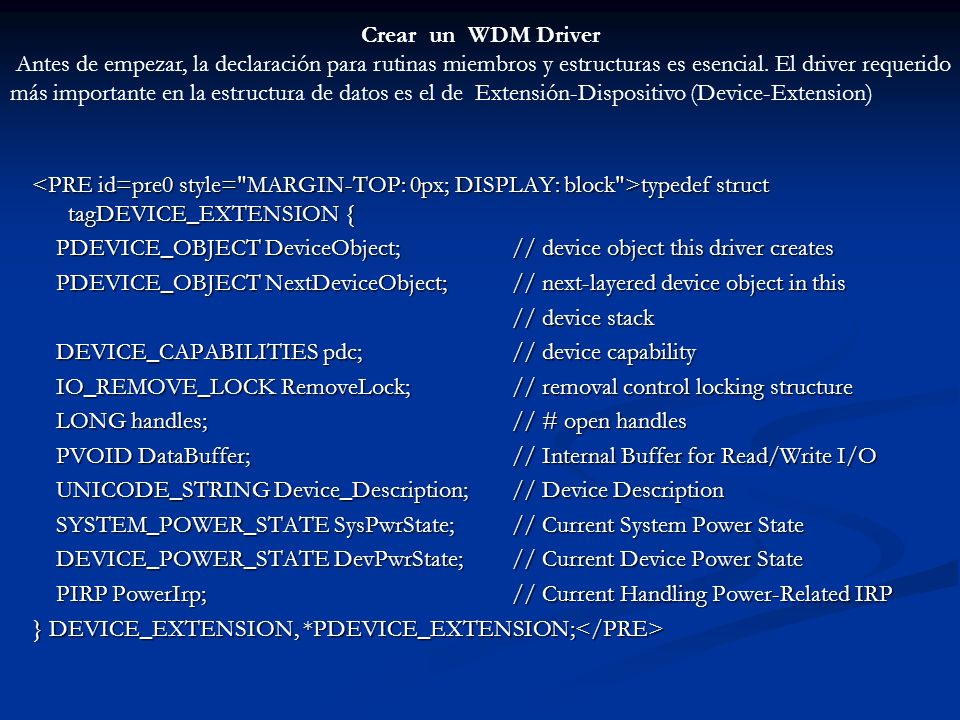

9 typedef struct tagDEVICE_EXTENSION { typedef struct tagDEVICE_EXTENSION { PDEVICE_OBJECT DeviceObject; // device object this driver creates PDEVICE_OBJECT DeviceObject; // device object this driver creates PDEVICE_OBJECT NextDeviceObject; // next-layered device object in this PDEVICE_OBJECT NextDeviceObject; // next-layered device object in this // device stack // device stack DEVICE_CAPABILITIES pdc; // device capability DEVICE_CAPABILITIES pdc; // device capability IO_REMOVE_LOCK RemoveLock; // removal control locking structure IO_REMOVE_LOCK RemoveLock; // removal control locking structure LONG handles; // # open handles LONG handles; // # open handles PVOID DataBuffer; // Internal Buffer for Read/Write I/O PVOID DataBuffer; // Internal Buffer for Read/Write I/O UNICODE_STRING Device_Description; // Device Description UNICODE_STRING Device_Description; // Device Description SYSTEM_POWER_STATE SysPwrState; // Current System Power State SYSTEM_POWER_STATE SysPwrState; // Current System Power State DEVICE_POWER_STATE DevPwrState; // Current Device Power State DEVICE_POWER_STATE DevPwrState; // Current Device Power State PIRP PowerIrp; // Current Handling Power-Related IRP PIRP PowerIrp; // Current Handling Power-Related IRP } DEVICE_EXTENSION, *PDEVICE_EXTENSION; } DEVICE_EXTENSION, *PDEVICE_EXTENSION; Crear un WDM Driver Antes de empezar, la declaración para rutinas miembros y estructuras es esencial. El driver requerido más importante en la estructura de datos es el de Extensión-Dispositivo (Device-Extension)

10 Estructura para crea un WDM

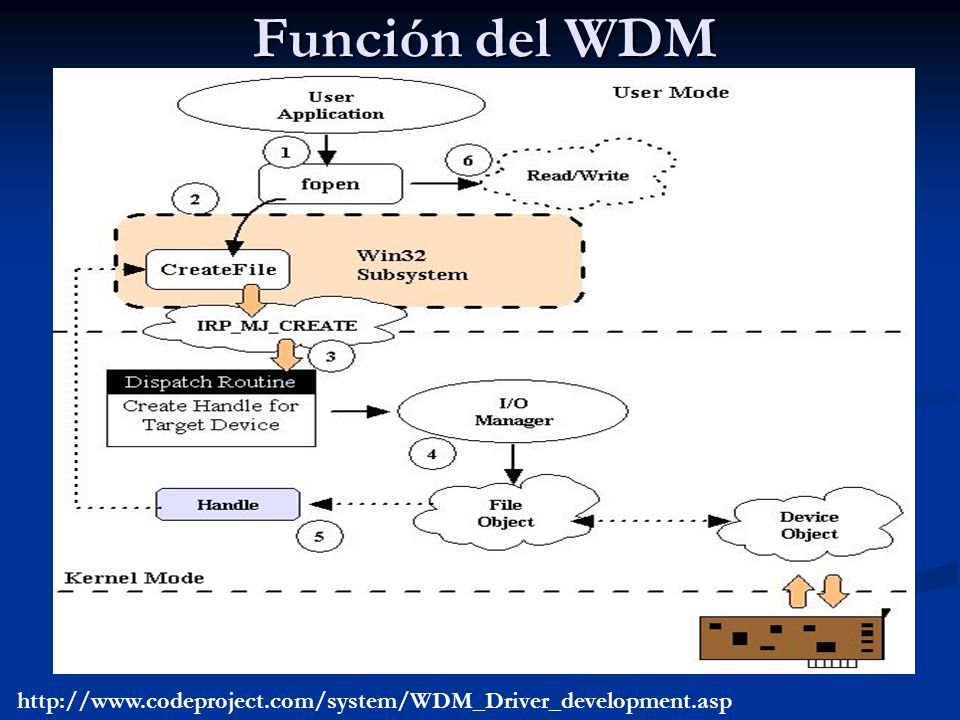

11 Función del WDM http://www.codeproject.com/system/WDM_Driver_development.asp
