Desarrollo Integral del Faja Petrolífera del Orinoco

Presentación del tema: "Desarrollo Integral del Faja Petrolífera del Orinoco"— Transcripción de la presentación:

1 Desarrollo Integral del Faja Petrolífera del Orinoco
División Junín Desarrollo Integral del Bloque Junín Faja Petrolífera del Orinoco 1

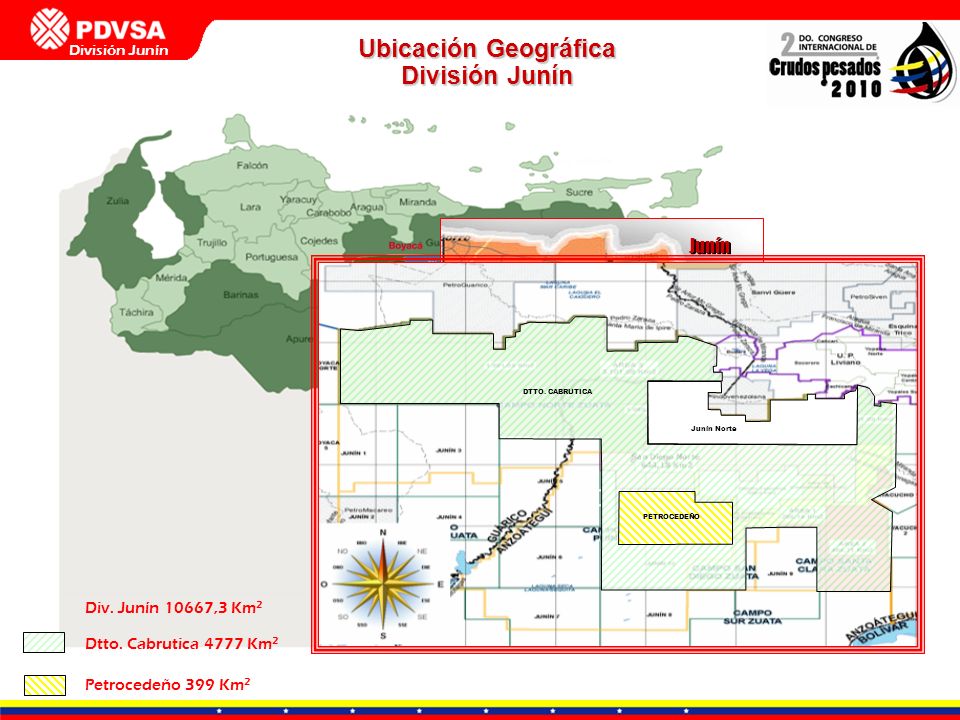

2 6 11 9 Petrocedeño Cabrutica
Ubicación Geográfica División Junín Junín 6 11 9 Petrocedeño Cabrutica Junín Norte DTTO. CABRUTICA PETROCEDEÑO Div. Junín 10667,3 Km2 Dtto. Cabrutica 4777 Km2 Petrocedeño 399 Km2

3 Crudos de la Faja Petrolífera del Orinoco
Crudo Pesado / Extrapesado Faja Petrolífera del Orinoco BITUMEN Gravedad API Viscosidad, cps Contenido de Azufre, % Metodos de Extracción Productividad de Pozo 1, ,000 3, ,5 Producción en frío y RMH Media - Alta < 10° > 10,000 5, ,0 Mineria y Producción térmica Baja Algunas de las generalidades de los yacimientos productores de la Faja Petrolífera del Orinoco se encuentran en esta lámina; LOS YACIMIENTOS TIPICAMENTE SE ENCUENTRAN A POCA PROFUNDIDAD, ENTRE UNOS 1000 A 1500 PIES, CON ARENAS DE ESPESORES VARIOS DEPENDIENDO DE LA REGION Y CON UNA BUENA POROSIDAD. LAS GRAVEDADES API MAS COMUNES ESTAN ALREDEDOR DE LOS 8 GRADOS API, SIN EMBARGO HAY SECTORES DONDE ES POSIBLE ENCONTRAR CRUDOS MAS LIVIANOS COMO DE ALREDEDOR DE 15 GRADOS API Y YENDONOS A OTRO EXTREMO, CARBON. LOS CRUDOS DE LA FAJA SON TAMBIEN MUY CONOCIDOS POR SU ALTO CONTENIDO EN METALES Y DE AZUFRE. PERO LO QUE HACE INTERESANTE A ESTOS CRUDOS A PESAR DE SU ALTA VISCOSIDAD Y LO QUE MARCA LA DIFERENCIA CON YACIMIENTOS ANALOGOS EN EL MUNDO ES QUE EL NUESTRO FLUYE. El crudo extrapesado de Venezuela fluye en el reservorio 3

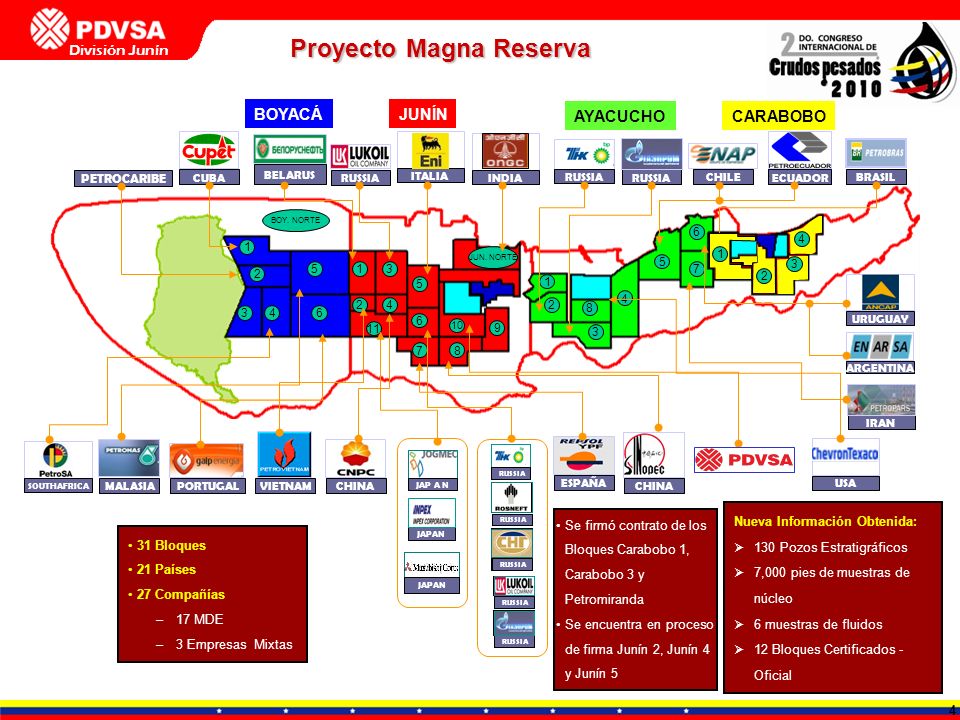

4 Proyecto Magna Reserva
BOYACÁ JUNÍN AYACUCHO CARABOBO CUBA BELARUS ITALIA INDIA ECUADOR RUSSIA RUSSIA RUSSIA CHILE BRASIL PETROCARIBE BOY. NORTE 6 4 1 JUN. NORTE 1 5 2 5 1 3 7 3 5 1 2 URUGUAY 4 2 4 2 3 4 6 8 6 11 10 9 3 ARGENTINA 7 8 IRAN VIETNAM ESPAÑA CHINA SOUTHAFRICA MALASIA PORTUGAL CHINA USA JAP A N RUSIA RUSSIA Para la ejecución del proyecto de Cuantificación y Certificación de volúmenes de la Faja Petrolífera del Orinoco se realizó una división, en bloques que oscilan entre 380 a 3000 Km2 en las 4 áreas (CARABOBO, AYACUCHO, JUNIN y BOYACA) de la Faja. Estos bloques, que tienen una superficie de aproximadamente km2, y que representan un 50% del total de la superficie de la Faja ( km2), fueron estratégicamente identificados para realizar los estudios de cuantificación. Actualmente esta división comprende un total de 31 bloques, e todos se incluyó la participación con equipos integrados de los países con los que se suscribió memoranda de entendimiento. Este proyecto descrito por muchos a nivel internacional como único en su genero ha permitido la integración de equipos de 21 países diferentes, representados por 27 compañías petroleras. Hasta la fecha y como producto de la planificación del proyecto se ha perforado 130 pozos estratigráficos, se han tomado 7000 pies de núcleos y 6 muestras especiales de fluido lo que ha permitido la cuantificación certificación y oficialización de las reservas de 12 bloques, esto no es todo ha permitido el intercambio cultural y técnico de nuestros profesionales con personal de otras latitudes y hacer posible lo que se ha definido por muchos de nuestros técnicos como una de las experiencias más enriquecedoras desde el punto de vista profesional y humano. RUSIA RUSSIA JAPAN Nueva Información Obtenida: 130 Pozos Estratigráficos 7,000 pies de muestras de núcleo 6 muestras de fluidos 12 Bloques Certificados - Oficial Se firmó contrato de los Bloques Carabobo 1, Carabobo 3 y Petromiranda Se encuentra en proceso de firma Junín 2, Junín 4 y Junín 5 31 Bloques 21 Países 27 Compañías 17 MDE 3 Empresas Mixtas RUSIA RUSSIA JAP Ó N JAPAN JAP Ó N RUSIA RUSSIA RUSIA RUSSIA 4 4 4

5 Proyecto Magna Reserva Reservas incorporadas a Diciembre 2009
MMMBLS Reservas incorporadas a Diciembre 2009 2007 2008 2009 2010 5

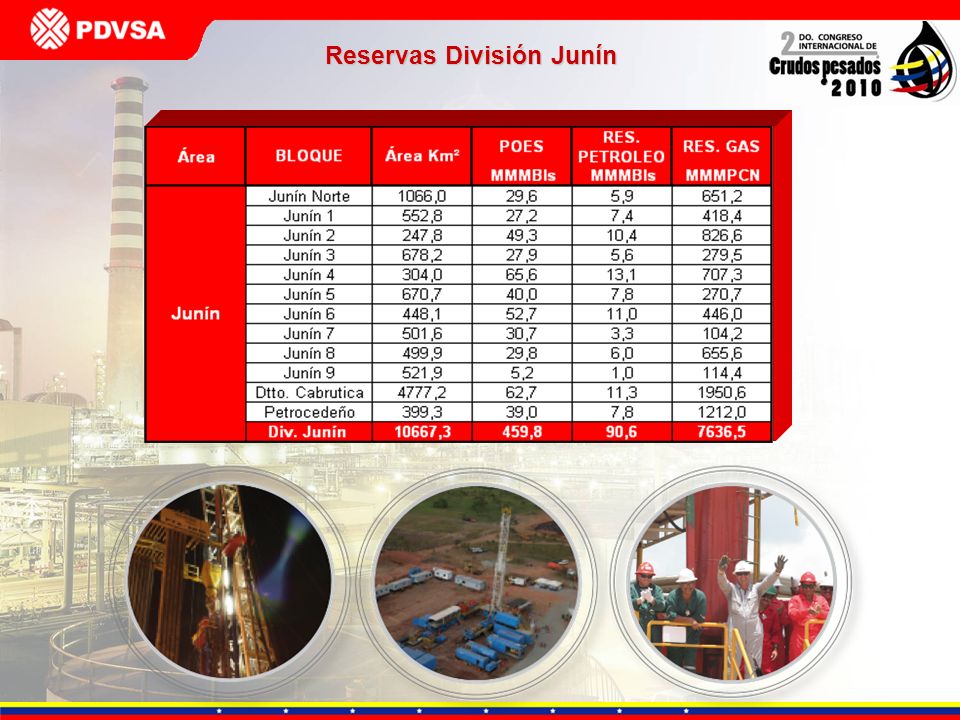

6 Reservas División Junín

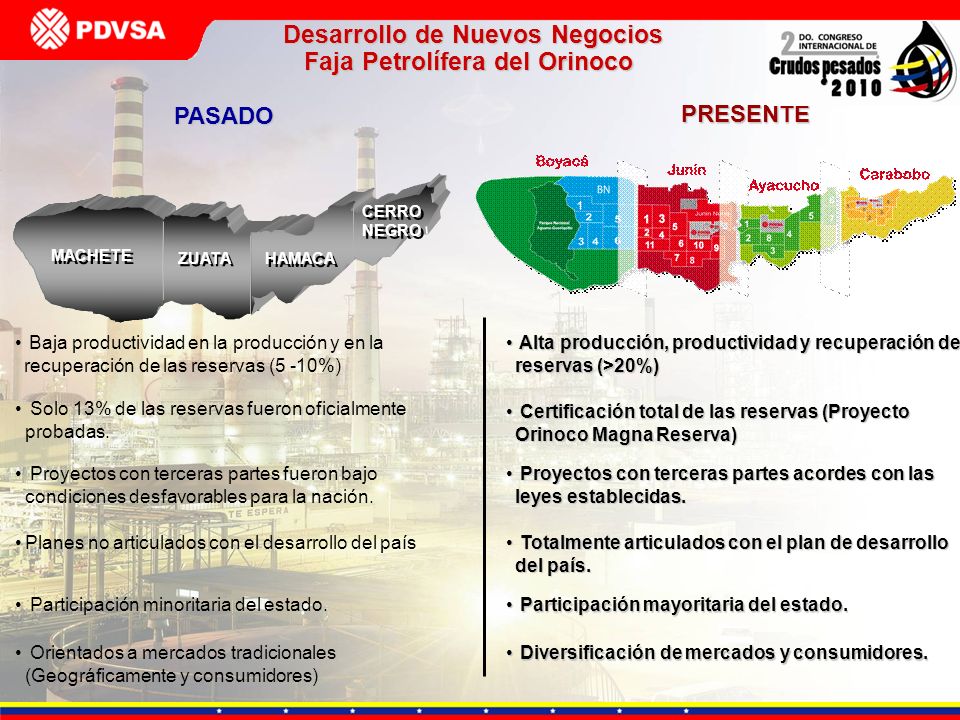

7 Desarrollo de Nuevos Negocios Faja Petrolífera del Orinoco
PASADO PRESENTE MACHETE ZUATA CERRO NEGRO HAMACA MACHETE Baja productividad en la producción y en la recuperación de las reservas (5 -10%) Alta producción, productividad y recuperación de reservas (>20%) Solo 13% de las reservas fueron oficialmente probadas. Certificación total de las reservas (Proyecto Orinoco Magna Reserva) Proyectos con terceras partes fueron bajo condiciones desfavorables para la nación. Proyectos con terceras partes acordes con las leyes establecidas. Es importante mencionar que existen claras diferencias entre la forma como se concretaron negocios en el pasado y las consideraciones que hoy e toman en cuenta para crear negocios en términos más convenientes para la nación, pero que persiguen un objetivo claro pero siempre bajo el esuqema de relaciones ganar-ganar. Planes no articulados con el desarrollo del país Totalmente articulados con el plan de desarrollo del país. Participación minoritaria del estado. Participación mayoritaria del estado. Orientados a mercados tradicionales (Geográficamente y consumidores) Diversificación de mercados y consumidores. 7

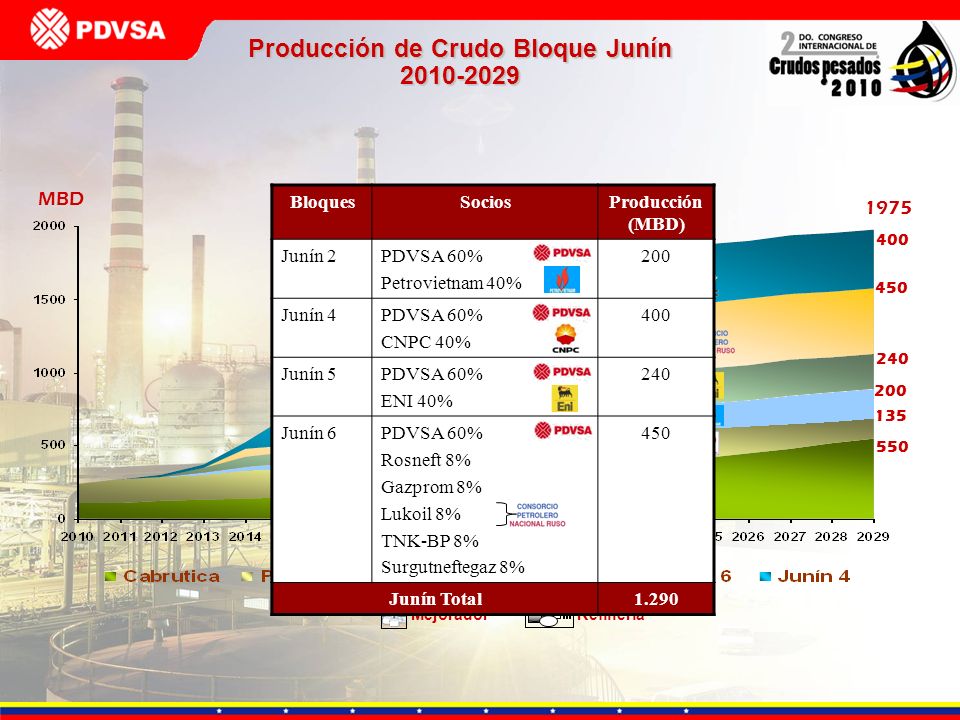

8 Producción de Crudo Bloque Junín
MBD Bloques Socios Producción (MBD) Junín 2 PDVSA 60% Petrovietnam 40% 200 Junín 4 CNPC 40% 400 Junín 5 ENI 40% 240 Junín 6 Rosneft 8% Gazprom 8% Lukoil 8% TNK-BP 8% Surgutneftegaz 8% 450 Junín Total 1.290 1975 400 450 Mej. J4 240 200 Mej. J6 Mej. J2 135 550 Mejorador Refinería 8

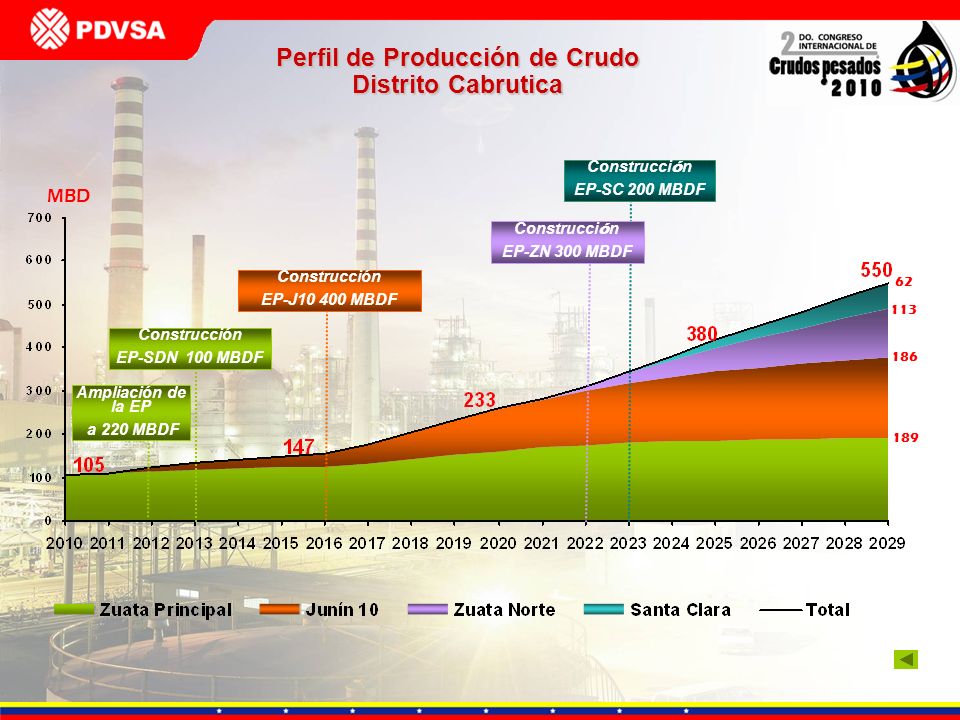

9 Perfil de Producción de Crudo
Distrito Cabrutica Construcción EP-SC 200 MBDF MBD Construcción EP-ZN 300 MBDF Construcción EP-J MBDF 62 113 Construcción EP-SDN 100 MBDF 186 Ampliación de la EP a 220 MBDF 189 La lamina muestra los requerimientos de transporte de crudo a objeto de garantizar flexibilidad operacional y bajo nivel de riesgo.

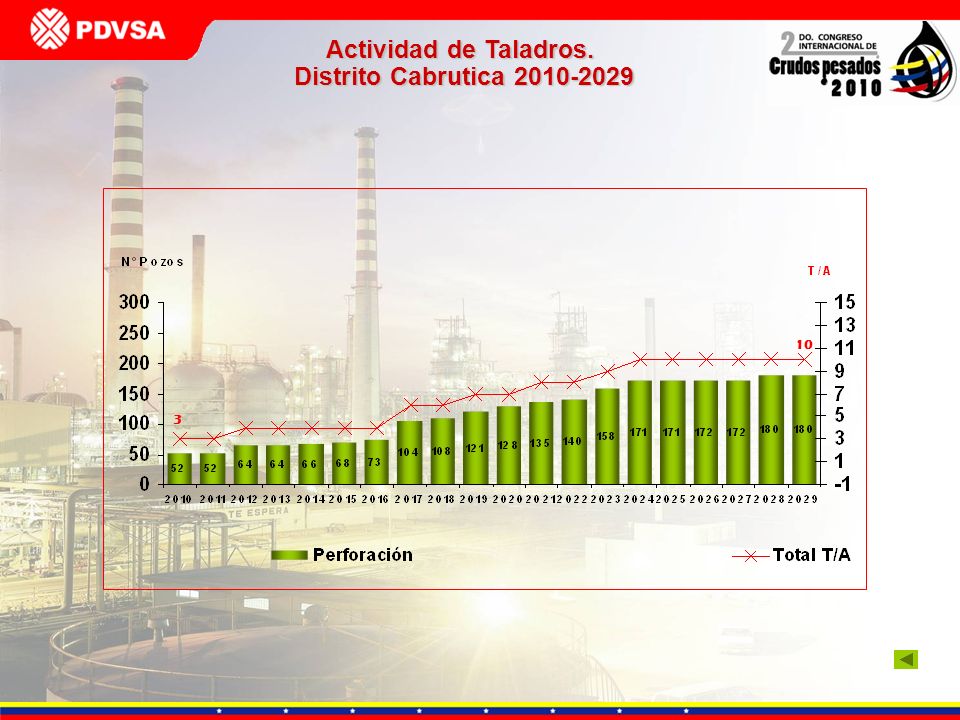

10 Actividad de Taladros. Distrito Cabrutica 2010-2029
3

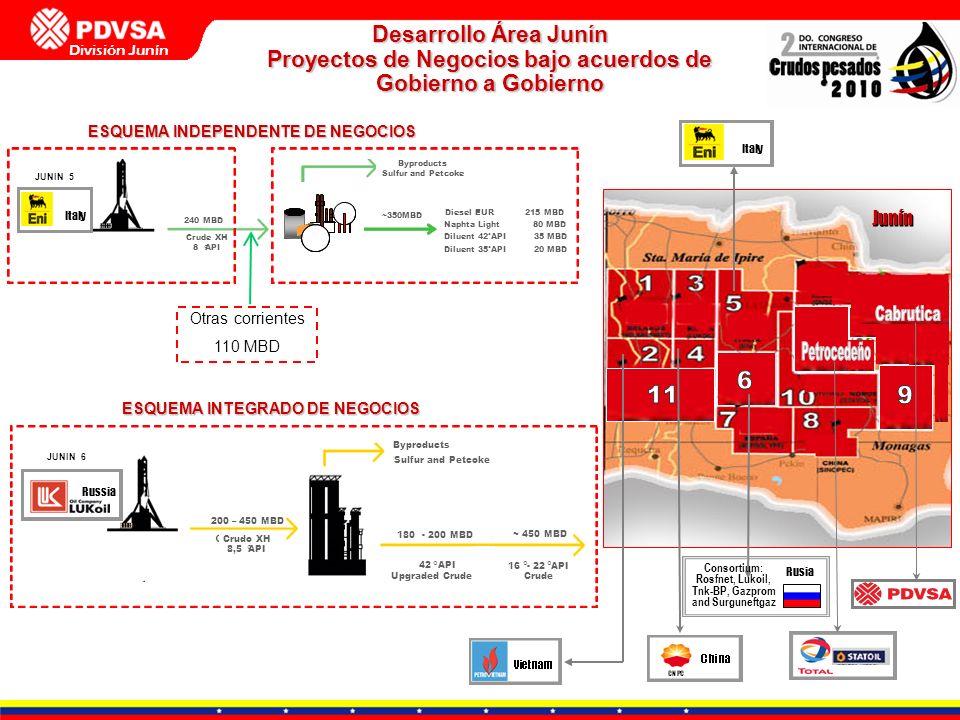

11 6 11 9 Petrocedeño Cabrutica
Desarrollo Área Junín Proyectos de Negocios bajo acuerdos de Gobierno a Gobierno ESQUEMA INDEPENDENTE DE NEGOCIOS Italia Italy Byproducts JUNIN 5 Sulfur and Petcoke Italia Italy Junín 6 11 9 Petrocedeño Cabrutica Diesel EUR MBD 240 MBD ~350MBD Naphta Light 80 MBD Crude XH Diluent 42°API 35 MBD 8 API Diluent 35°API 20 MBD Otras corrientes 110 MBD ESQUEMA INTEGRADO DE NEGOCIOS Byproducts JUNIN 6 Sulfur and Petcoke Rusia Russia 200 – 450 MBD Crudo XH 180 - 200 MBD ~ 450 MBD 8,5 API 42 API 16 - 22 API Upgraded Crude Crude Consortium: Rosfnet, Lukoil, Tnk-BP, Gazprom and Surguneftgaz Rusia Francia France 11 11

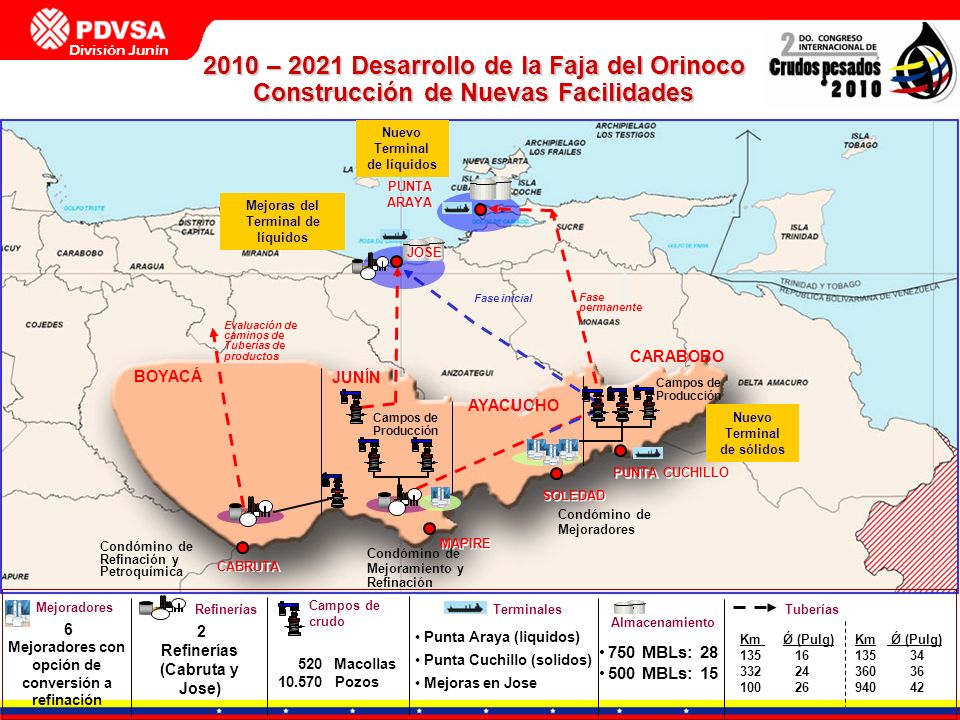

12 2010 – 2021 Desarrollo de la Faja del Orinoco
Construcción de Nuevas Facilidades Nuevo Terminal de líquidos PUNTA ARAYA Mejoras del Terminal de líquidos JOSE Fase inicial Fase permanente Evaluación de caminos de Tuberías de productos CARABOBO BOYACÁ JUNÍN Campos de Producción AYACUCHO Campos de Producción Nuevo Terminal de sólidos PUNTA CUCHILLO SOLEDAD Condómino de Mejoradores Condómino de Refinación y Petroquímica MAPIRE Condómino de Mejoramiento y Refinación CABRUTA Mejoradores Refinerías Campos de crudo Terminales Tuberías 6 Mejoradores con opción de conversión a refinación Almacenamiento 2 Refinerías (Cabruta y Jose) Punta Araya (liquidos) Punta Cuchillo (solidos) Mejoras en Jose Km Ǿ (Pulg) Km Ǿ (Pulg) 750 MBLs: 28 500 MBLs: 15 520 Macollas Pozos 12 12

13 Gracias

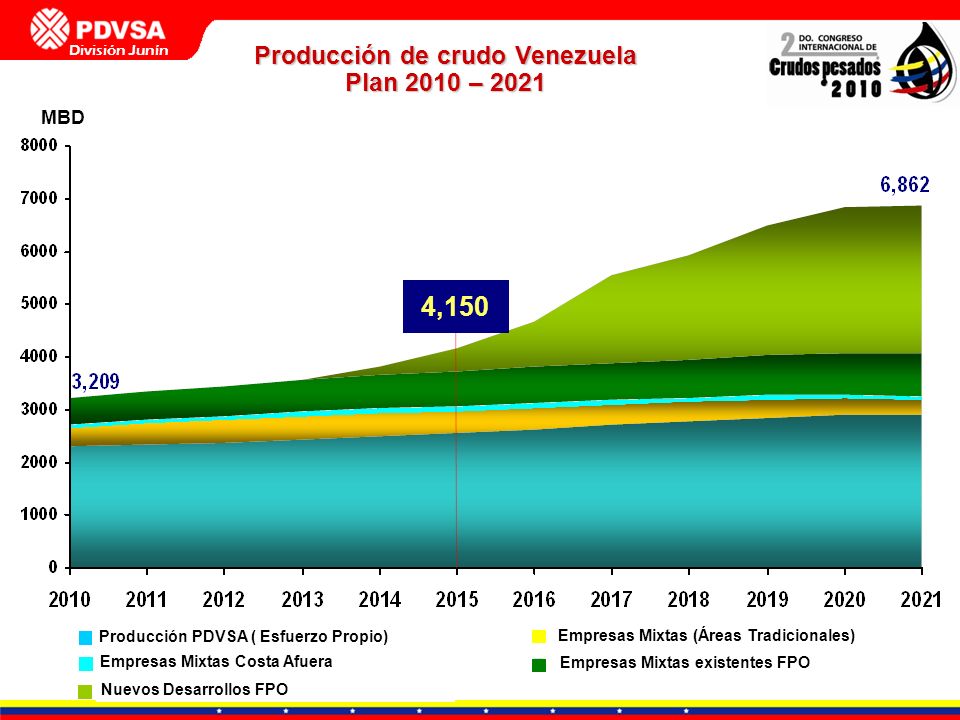

14 Producción de crudo Venezuela
Plan 2010 – 2021 MBD 4,150 Producción PDVSA ( Esfuerzo Propio) Empresas Mixtas Costa Afuera Nuevos Desarrollos FPO Empresas Mixtas (Áreas Tradicionales) Empresas Mixtas existentes FPO 14

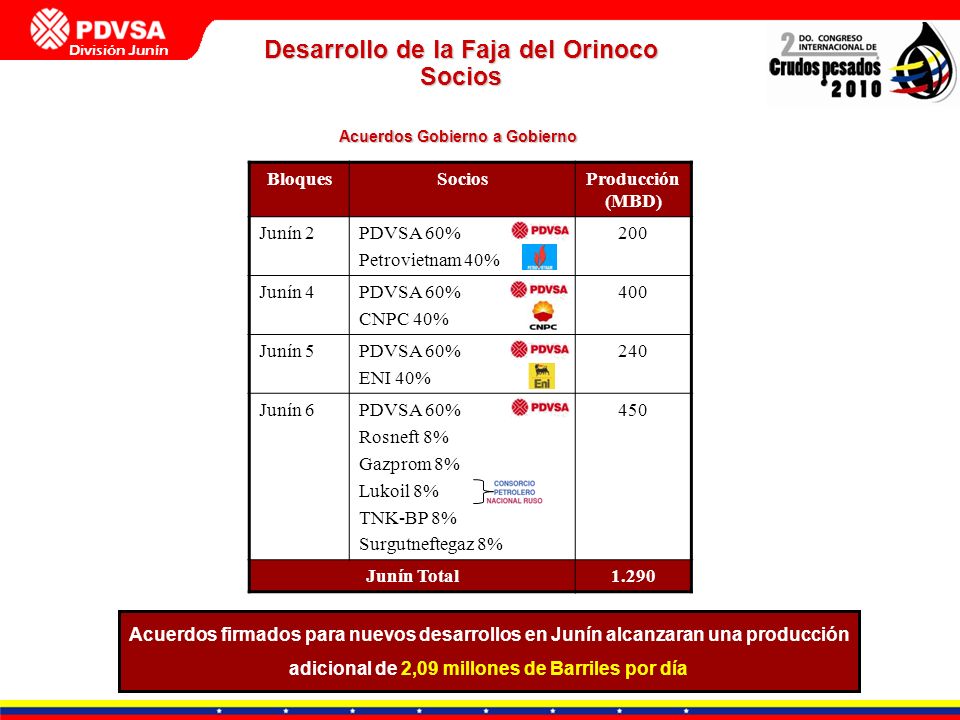

15 Desarrollo de la Faja del Orinoco Acuerdos Gobierno a Gobierno
Socios Acuerdos Gobierno a Gobierno Bloques Socios Producción (MBD) Junín 2 PDVSA 60% Petrovietnam 40% 200 Junín 4 CNPC 40% 400 Junín 5 ENI 40% 240 Junín 6 Rosneft 8% Gazprom 8% Lukoil 8% TNK-BP 8% Surgutneftegaz 8% 450 Junín Total 1.290 Acuerdos firmados para nuevos desarrollos en Junín alcanzaran una producción adicional de 2,09 millones de Barriles por día 15

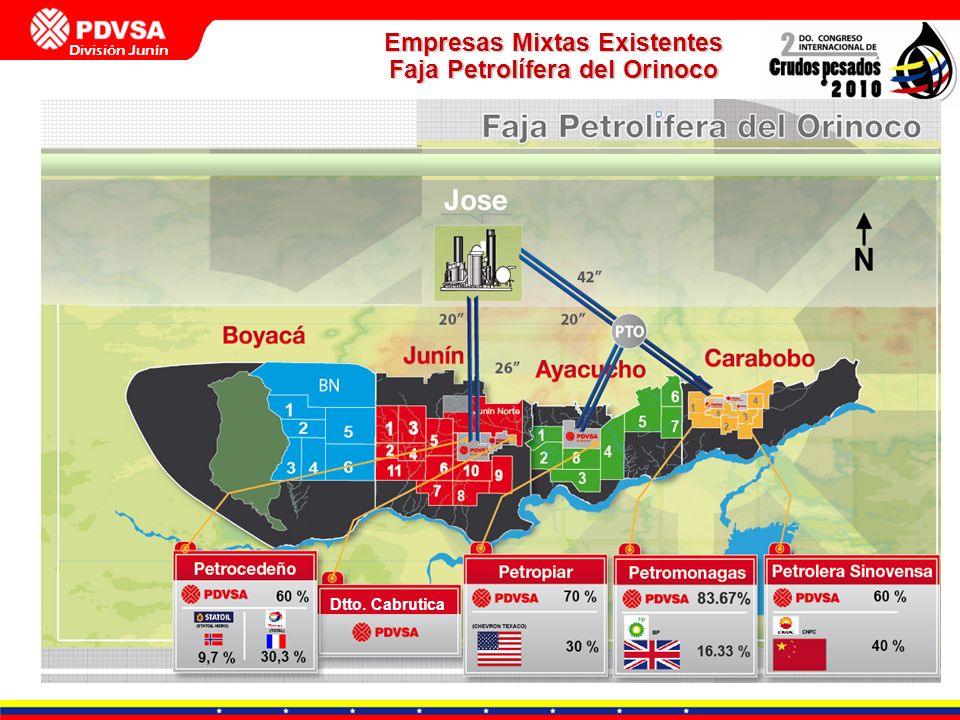

16 Empresas Mixtas Existentes Faja Petrolífera del Orinoco
Producción Extrapesado (TBD) Capacidad de Mejoramiento Dtto. Cabrutica EMPRESAS MIXTAS ACTUALES PDVSA Exploración y Producción (PDVSA EyP) y las actuales Empresas Mixtas, producen actualmente 954 MBD de petróleo extrapesado en un área total asignada de 4.147,25 km2 con más de pozos perforados. Dtto. Cabrutica 16

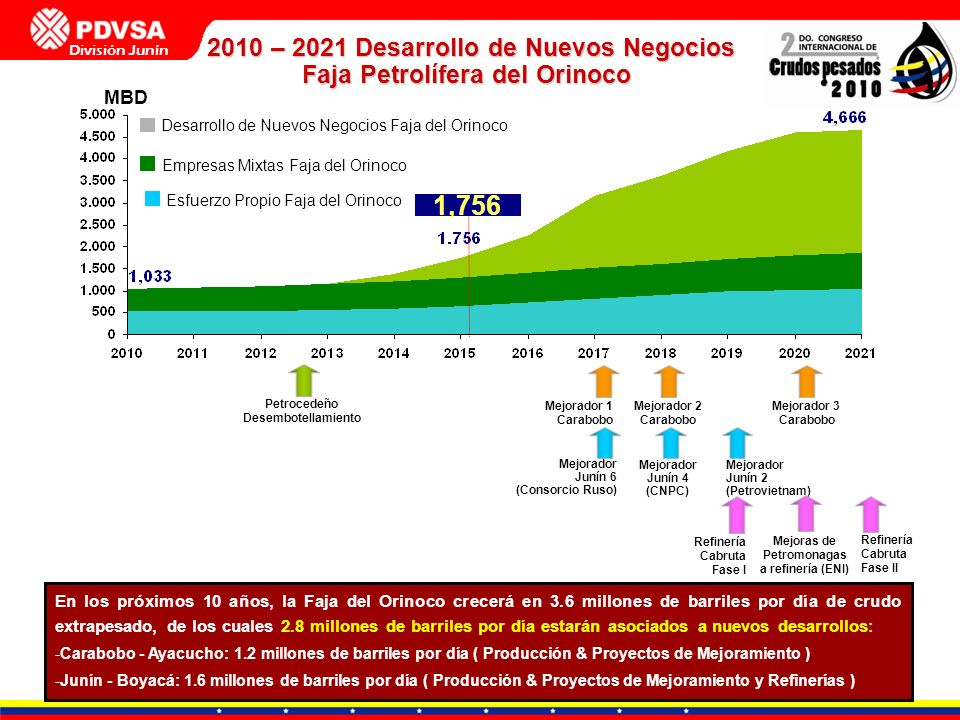

17 1,756 2010 – 2021 Desarrollo de Nuevos Negocios
Faja Petrolífera del Orinoco TBD MBD Desarrollo de Nuevos Negocios Faja del Orinoco Empresas Mixtas Faja del Orinoco Esfuerzo Propio Faja del Orinoco 1,756 Petrocedeño Desembotellamiento Mejorador 1 Carabobo Mejorador 2 Carabobo Mejorador 3 Carabobo Mejorador Junín 6 (Consorcio Ruso) Mejorador Junín 4 (CNPC) Mejorador Junín 2 (Petrovietnam) Refinería Cabruta Fase I Mejoras de Petromonagas a refinería (ENI) Refinería Cabruta Fase II En los próximos 10 años, la Faja del Orinoco crecerá en 3.6 millones de barriles por día de crudo extrapesado, de los cuales 2.8 millones de barriles por día estarán asociados a nuevos desarrollos: Carabobo - Ayacucho: 1.2 millones de barriles por día ( Producción & Proyectos de Mejoramiento ) Junín - Boyacá: 1.6 millones de barriles por día ( Producción & Proyectos de Mejoramiento y Refinerías ) 17

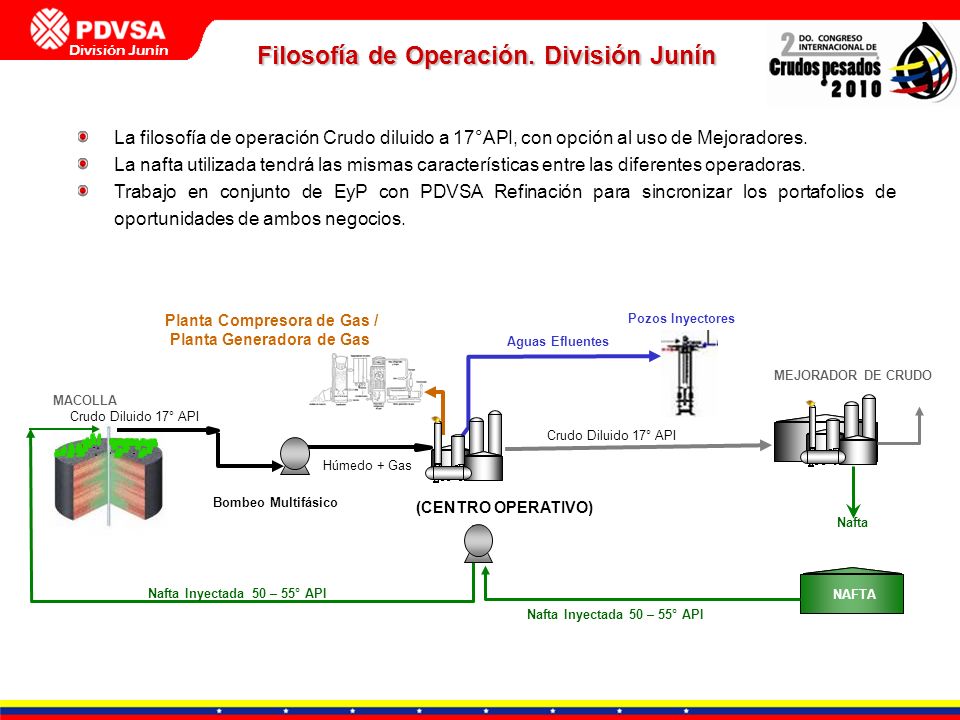

18 Filosofía de Operación. División Junín
La filosofía de operación Crudo diluido a 17°API, con opción al uso de Mejoradores. La nafta utilizada tendrá las mismas características entre las diferentes operadoras. Trabajo en conjunto de EyP con PDVSA Refinación para sincronizar los portafolios de oportunidades de ambos negocios. Planta Compresora de Gas / Planta Generadora de Gas Pozos Inyectores Aguas Efluentes MEJORADOR DE CRUDO MACOLLA Crudo Diluido 17° API Crudo Diluido 17° API Húmedo + Gas Bombeo Multifásico (CENTRO OPERATIVO) Nafta Nafta Inyectada 50 – 55° API NAFTA Nafta Inyectada 50 – 55° API

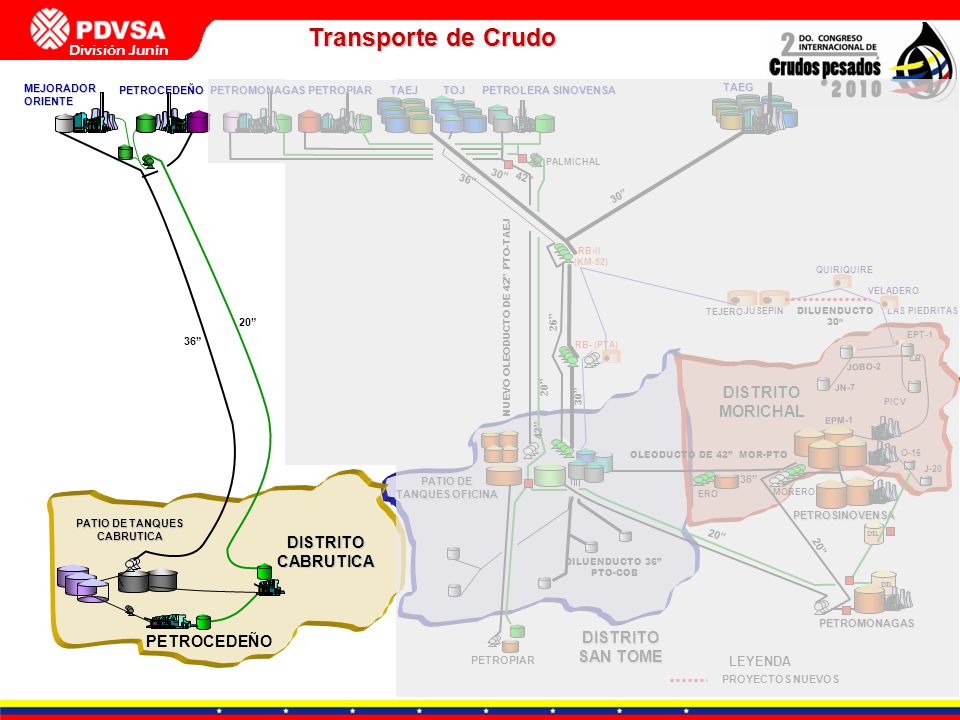

19 Transporte de Crudo DISTRITO MORICHAL DISTRITO CABRUTICA DISTRITO
MEJORADOR ORIENTE TAEG PETROCEDEÑO PETROMONAGAS PETROPIAR TAEJ TOJ PETROLERA SINOVENSA PALMICHAL 36” 30” 42” 30” RB-II (KM-52) QUIRIQUIRE VELADERO 26” TEJERO JUSEPIN DILUENDUCTO 30” LAS PIEDRITAS 20” NUEVO OLEODUCTO DE 42” PTO-TAEJ 36” EPT-1 RB- (PTA) JOBO-2 20” 30” DISTRITO MORICHAL JN-7 PICV EPM-1 42” OLEODUCTO DE 42” MOR-PTO O-16 36” J-20 PATIO DE TANQUES OFICINA ERO MORERO PATIO DE TANQUES CABRUTICA PETROSINOVENSA 20” DIL DISTRITO CABRUTICA 20” DILUENDUCTO 36” PTO-COB DIL PETROMONAGAS PETROPIAR PETROCEDEÑO DISTRITO SAN TOME LEYENDA PROYECTOS NUEVOS

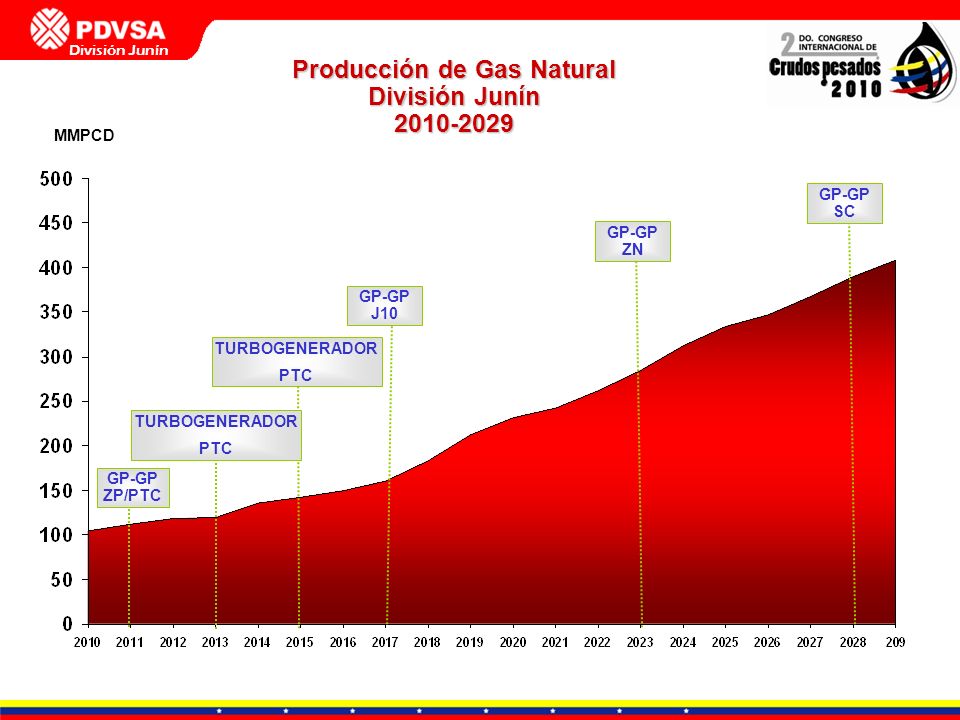

20 Producción de Gas Natural
División Junín MMPCD GP-GP SC GP-GP ZN GP-GP J10 TURBOGENERADOR PTC TURBOGENERADOR PTC GP-GP ZP/PTC
