1 El Puesto de Medición Puesto De Medición Comprende: - Bastón de entrada y salida - la caja de medición - El medidor de energía - varilla de aterramiento.

Presentación del tema: "1 El Puesto de Medición Puesto De Medición Comprende: - Bastón de entrada y salida - la caja de medición - El medidor de energía - varilla de aterramiento."— Transcripción de la presentación:

1

2 1 El Puesto de Medición

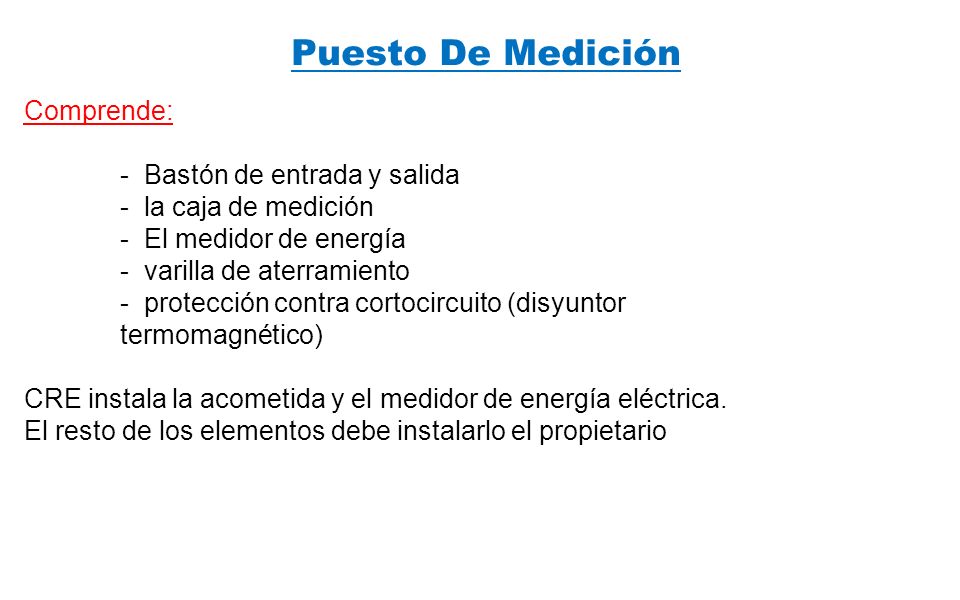

3 Puesto De Medición Comprende: - Bastón de entrada y salida - la caja de medición - El medidor de energía - varilla de aterramiento - protección contra cortocircuito (disyuntor termomagnético) CRE instala la acometida y el medidor de energía eléctrica. El resto de los elementos debe instalarlo el propietario

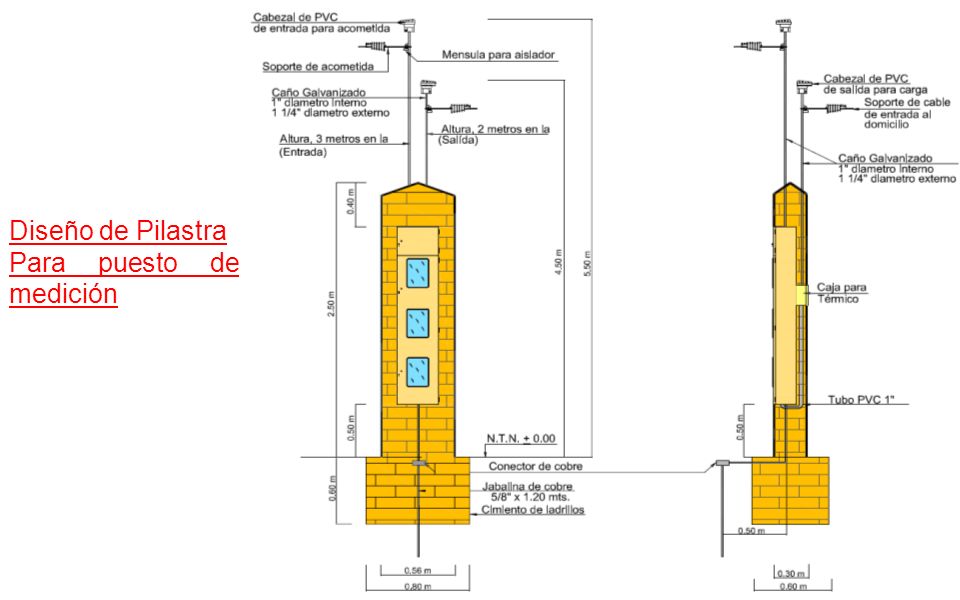

4 Diseño de Pilastra Para puesto de medición

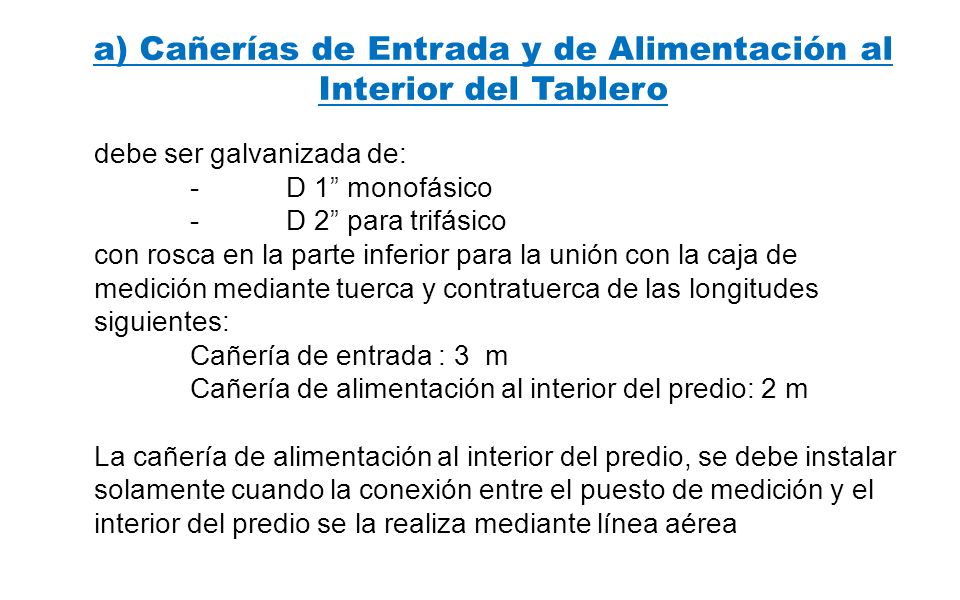

5 a) Cañería de Entrada y de Alimentación al Interior del Tablero

6 a) Cañerías de Entrada y de Alimentación al Interior del Tablero debe ser galvanizada de: -D 1” monofásico -D 2” para trifásico con rosca en la parte inferior para la unión con la caja de medición mediante tuerca y contratuerca de las longitudes siguientes: Cañería de entrada : 3 m Cañería de alimentación al interior del predio: 2 m La cañería de alimentación al interior del predio, se debe instalar solamente cuando la conexión entre el puesto de medición y el interior del predio se la realiza mediante línea aérea

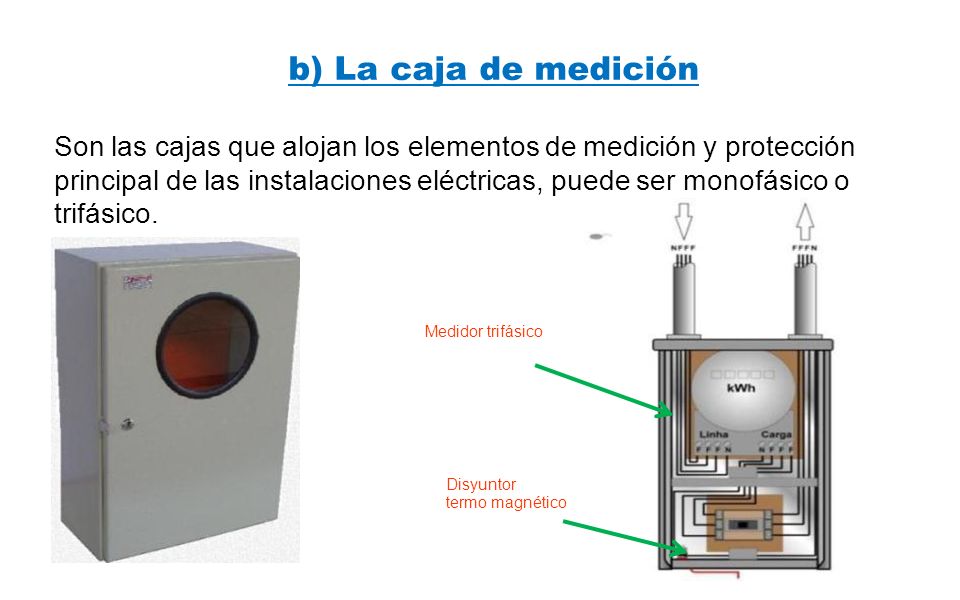

7 b) La caja de medición Son las cajas que alojan los elementos de medición y protección principal de las instalaciones eléctricas, puede ser monofásico o trifásico. Disyuntor termo magnético Medidor trifásico

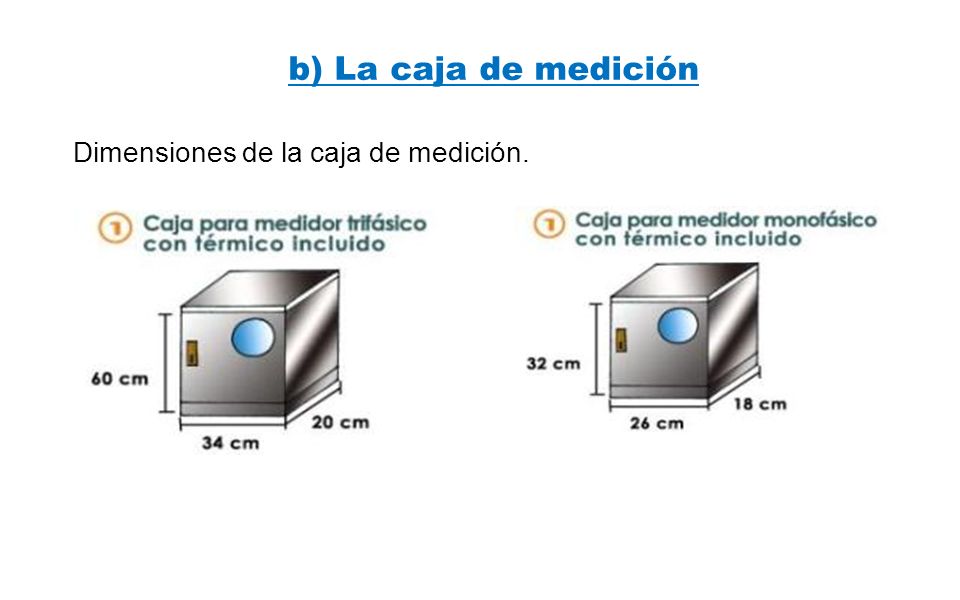

8 b) La caja de medición Dimensiones de la caja de medición.

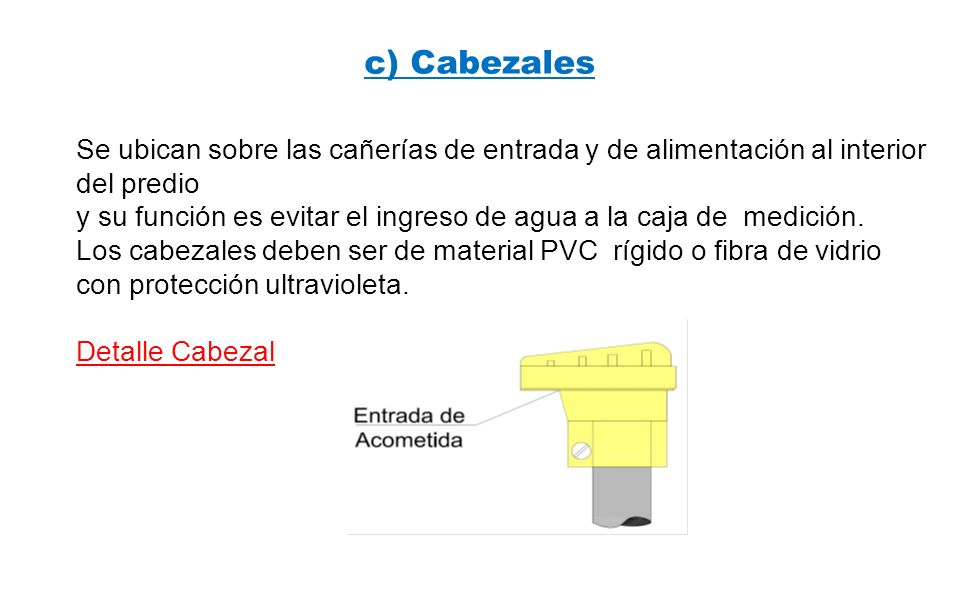

9 c) Cabezales Se ubican sobre las cañerías de entrada y de alimentación al interior del predio y su función es evitar el ingreso de agua a la caja de medición. Los cabezales deben ser de material PVC rígido o fibra de vidrio con protección ultravioleta. Detalle Cabezal

10 d) Soporte de Conductor de Alimentación: Este componente tiene la función de sostener el conductor de alimentación que ingresa al predio, mediante una ménsula y una pinza de sujeción. Detalle Soporte l

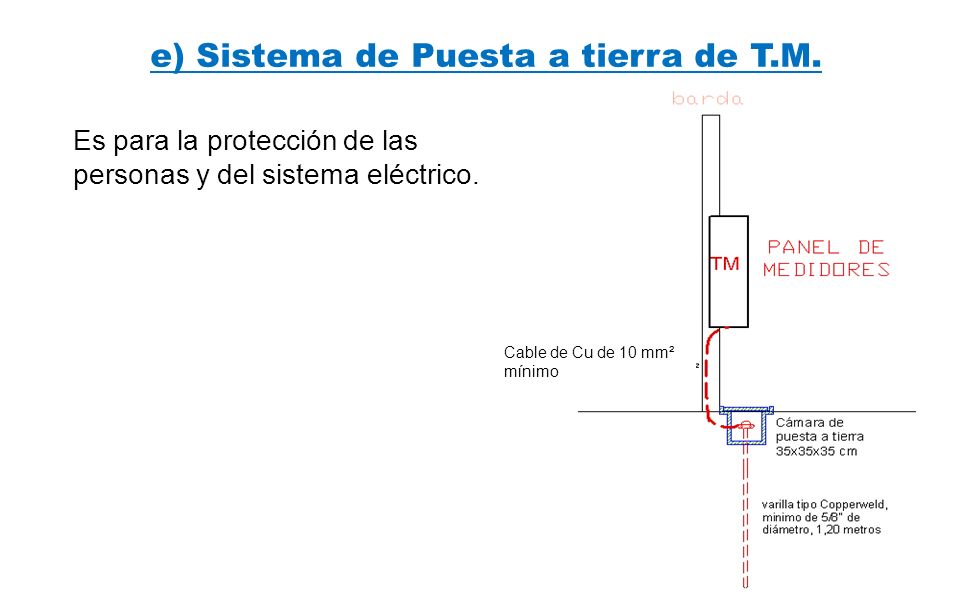

11 e) Sistema de Puesta a tierra de T.M. Es para la protección de las personas y del sistema eléctrico. Cable de Cu de 10 mm² mínimo

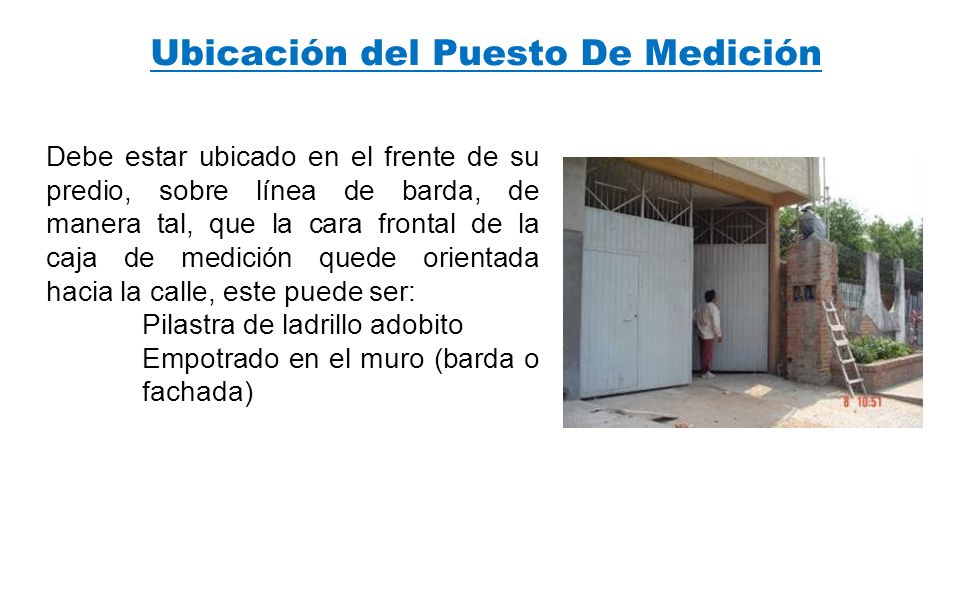

12 Ubicación del Puesto De Medición Debe estar ubicado en el frente de su predio, sobre línea de barda, de manera tal, que la cara frontal de la caja de medición quede orientada hacia la calle, este puede ser: Pilastra de ladrillo adobito Empotrado en el muro (barda o fachada)

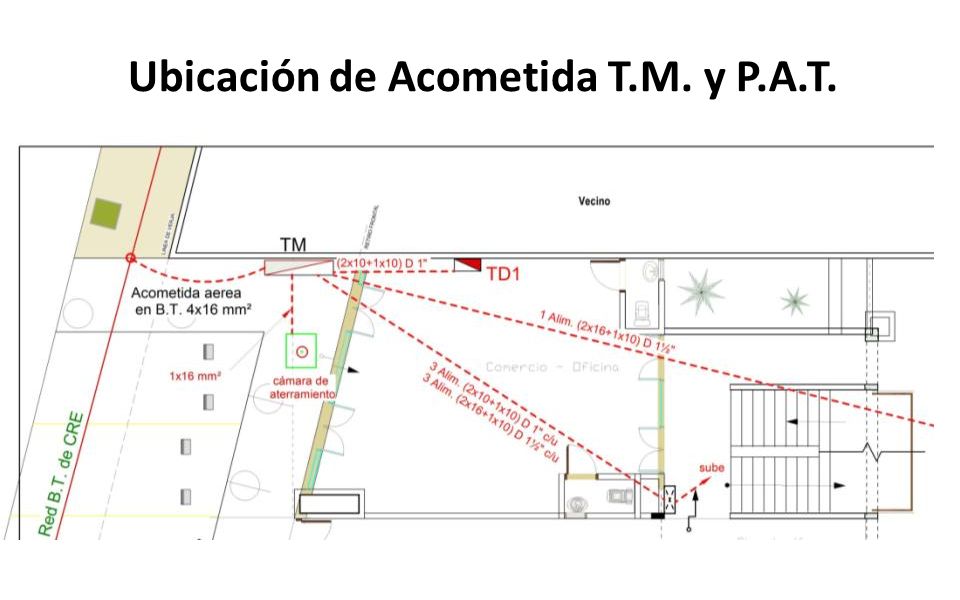

13 Ubicación de Acometida T.M. y P.A.T.

14 Ubica el T.M. en tu plano respectico?

15 2 El tablero de Distribución

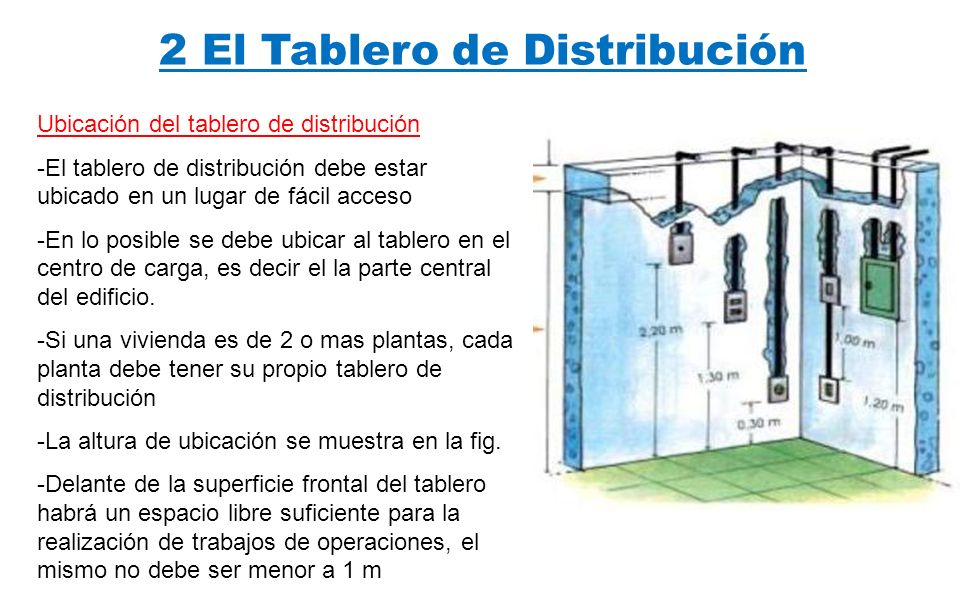

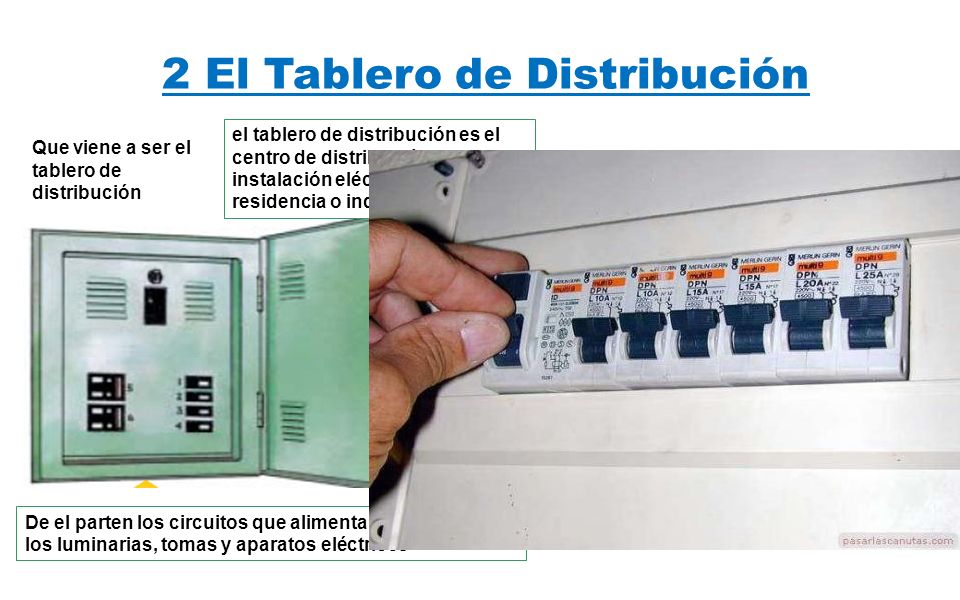

16 2 El Tablero de Distribución Que viene a ser el tablero de distribución el tablero de distribución es el centro de distribución de toda la instalación eléctrica de una residencia o industria En el se encuentran los dispositivos de protección De el parten los circuitos que alimentan directamente los luminarias, tomas y aparatos eléctricos

17 2 El Tablero de Distribución Ubicación del tablero de distribución -El tablero de distribución debe estar ubicado en un lugar de fácil acceso -En lo posible se debe ubicar al tablero en el centro de carga, es decir el la parte central del edificio. -Si una vivienda es de 2 o mas plantas, cada planta debe tener su propio tablero de distribución -La altura de ubicación se muestra en la fig. -Delante de la superficie frontal del tablero habrá un espacio libre suficiente para la realización de trabajos de operaciones, el mismo no debe ser menor a 1 m

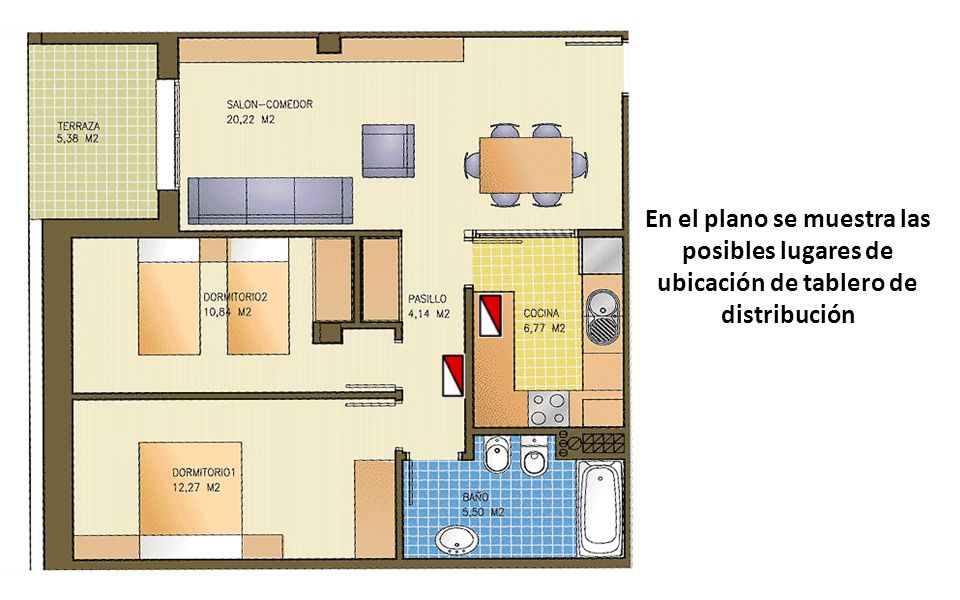

18 En el plano se muestra las posibles lugares de ubicación de tablero de distribución

19 Ubica el tablero en tu plano respectico?

20 3 El punto de iluminación

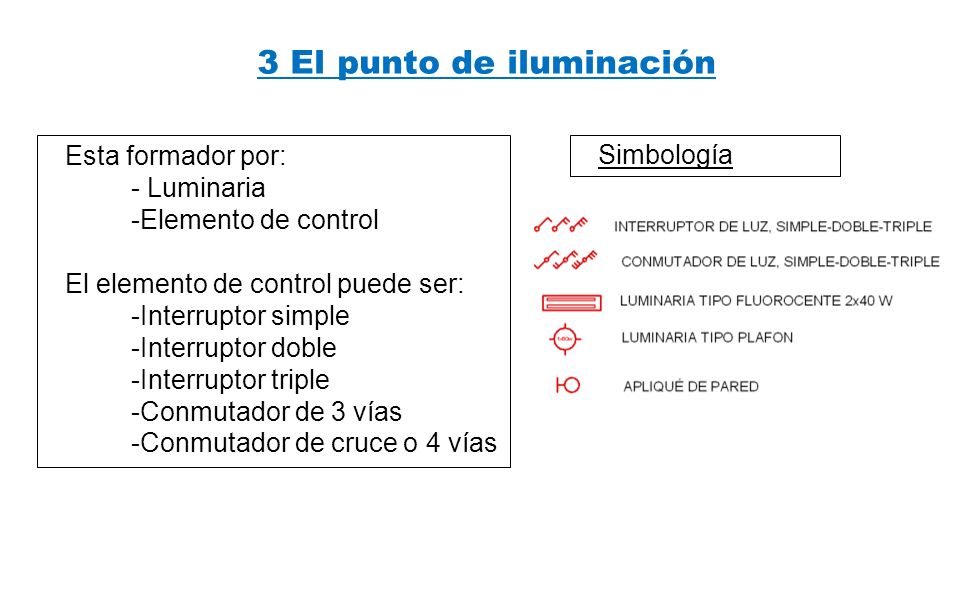

21 Esta formador por: - Luminaria -Elemento de control El elemento de control puede ser: -Interruptor simple -Interruptor doble -Interruptor triple -Conmutador de 3 vías -Conmutador de cruce o 4 vías Simbología

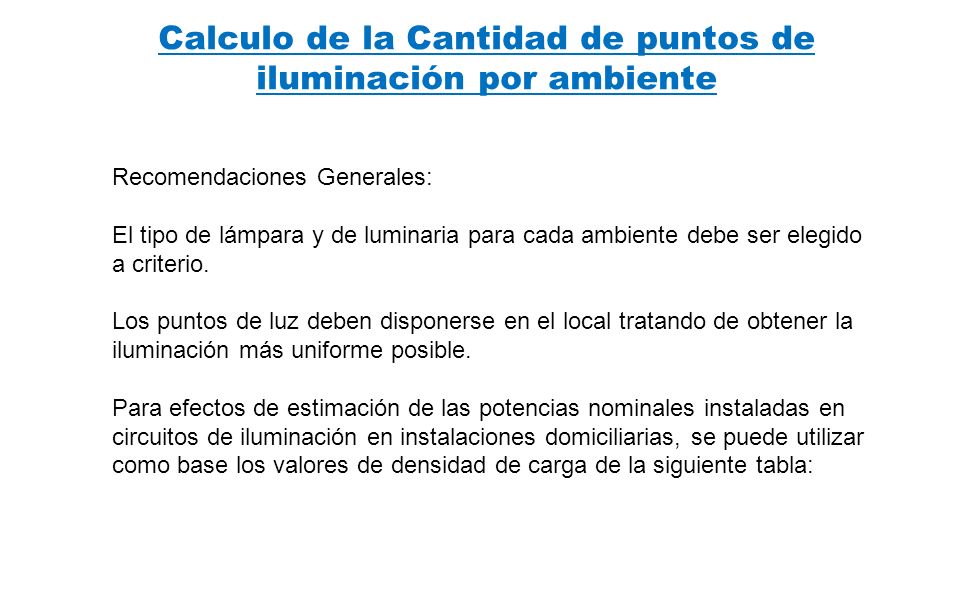

22 Calculo de la Cantidad de puntos de iluminación por ambiente Recomendaciones Generales: El tipo de lámpara y de luminaria para cada ambiente debe ser elegido a criterio. Los puntos de luz deben disponerse en el local tratando de obtener la iluminación más uniforme posible. Para efectos de estimación de las potencias nominales instaladas en circuitos de iluminación en instalaciones domiciliarias, se puede utilizar como base los valores de densidad de carga de la siguiente tabla:

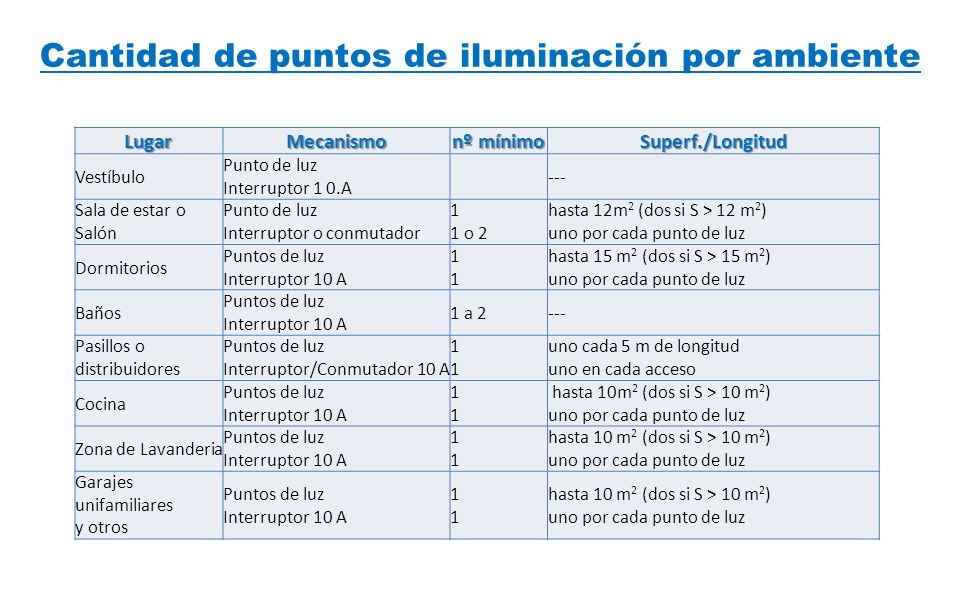

23 Cantidad de puntos de iluminación por ambiente LugarMecanismo nº mínimo Superf./Longitud Vestíbulo Punto de luz Interruptor 1 0.A --- Sala de estar o Salón Punto de luz Interruptor o conmutador 1 1 o 2 hasta 12m 2 (dos si S > 12 m 2 ) uno por cada punto de luz Dormitorios Puntos de luz Interruptor 10 A1 hasta 15 m 2 (dos si S > 15 m 2 ) uno por cada punto de luz Baños Puntos de luz Interruptor 10 A 1 a 2--- Pasillos o distribuidores Puntos de luz Interruptor/Conmutador 10 A1 uno cada 5 m de longitud uno en cada acceso Cocina Puntos de luz Interruptor 10 A1 hasta 10m 2 (dos si S > 10 m 2 ) uno por cada punto de luz Zona de Lavanderia Puntos de luz Interruptor 10 A1 hasta 10 m 2 (dos si S > 10 m 2 ) uno por cada punto de luz Garajes unifamiliares y otros Puntos de luz Interruptor 10 A1 hasta 10 m 2 (dos si S > 10 m 2 ) uno por cada punto de luz EstanciaMecanismonº mínimoSuperf./Longitud Vestíbulo Punto de luz Interruptor 1 0.A --- Base 16 A 2p + T1--- Sala de estar o Salón Punto de luz Interruptor o conmutador 1 1 o 2 hasta 12m 2 (dos si S > 12 m 2 ) uno por cada punto de luz Tomacorrientes4 (1) (1) una por cada 5 m 2, redondeado al entero superior Toma de aire acondicionado1hasta 16 m 2 (dos si S > 16 m 2 ) Dormitorios Puntos de luz Interruptor 10 A1 hasta 15 m 2 (dos si S > 15 m 2 ) uno por cada punto de luz Tomacorrientes3 (1) (1) una por cada 3.6 m 2, redondeado al entero superior Toma de aire acondicionado1--- Baños Puntos de luz Interruptor 10 A 1 a 2--- Tomacorrientes1--- Toma de ducha o calefón1--- Pasillos o distribuidores Puntos de luz Interruptor/Conmutador 10 A1 uno cada 5 m de longitud uno en cada acceso Tomacorrientes1hasta 5 m (dos si L > 5 m) Cocina Puntos de luz Interruptor 10 A1 hasta 10m 2 (dos si S > 10 m 2 ) uno por cada punto de luz TomacorrienteUno para cada equipo Zona de Lavanderia Puntos de luz Interruptor 10 A1 hasta 10 m 2 (dos si S > 10 m 2 ) uno por cada punto de luz Toma Par lavadora, secadora de ropa1 Garajes unifamiliares y otros Puntos de luz Interruptor 10 A1 hasta 10 m 2 (dos si S > 10 m 2 ) uno por cada punto de luz Tomacorrientes1hasta 10 m 2 (dos si S > 10 m 2 )

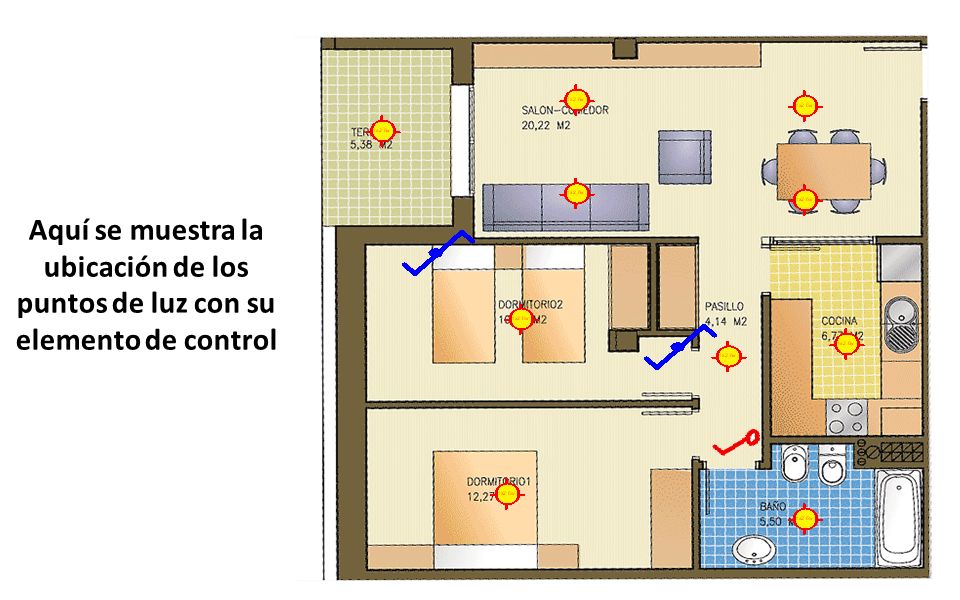

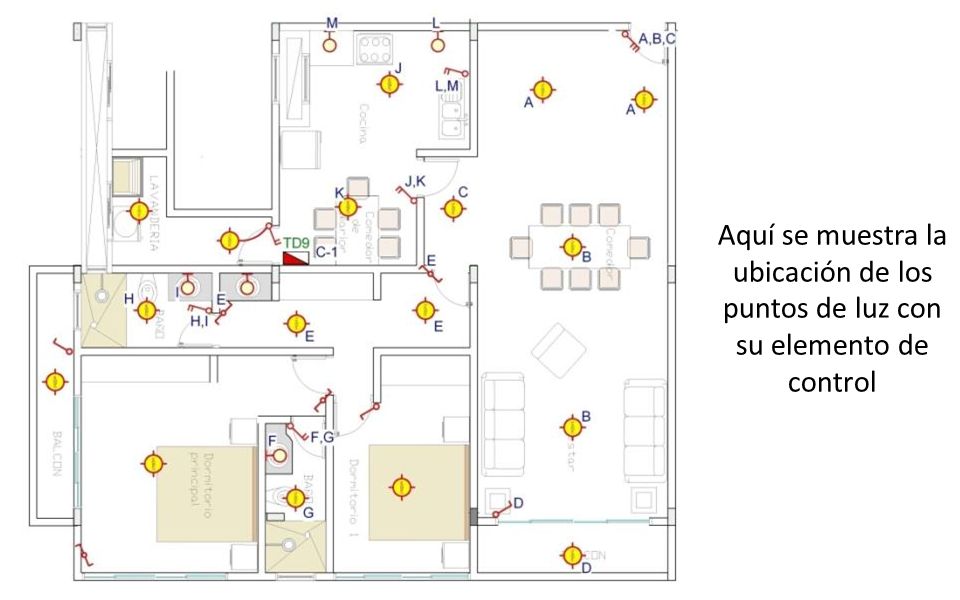

24 Aquí se muestra la ubicación de los puntos de luz con su elemento de control

25

26 Ubica los puntos de luz en cada ambiente de tu plano

27 3.1 Funcionamiento del punto de iluminación

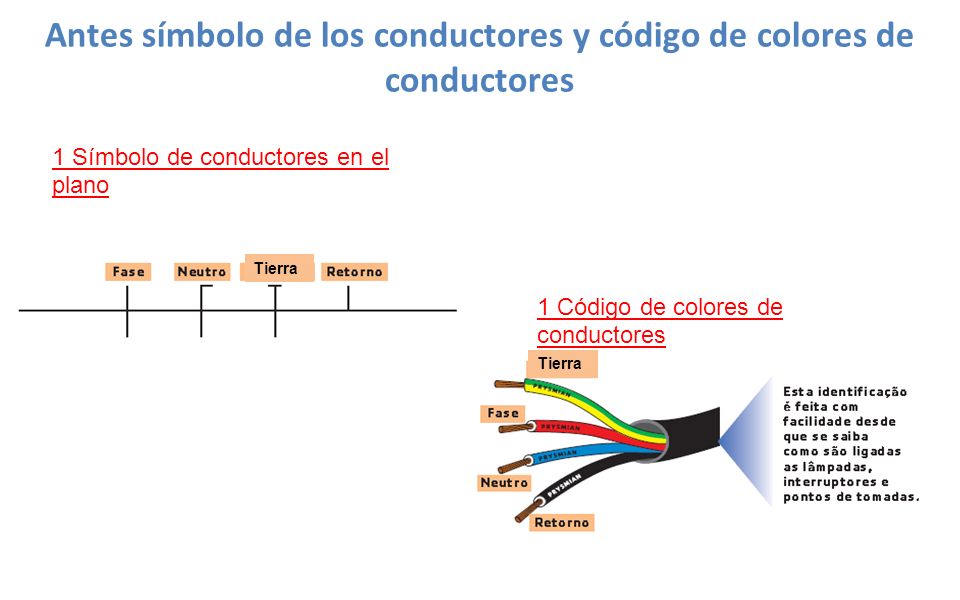

28 Antes símbolo de los conductores y código de colores de conductores 1 Símbolo de conductores en el plano Tierra 1 Código de colores de conductores Tierra

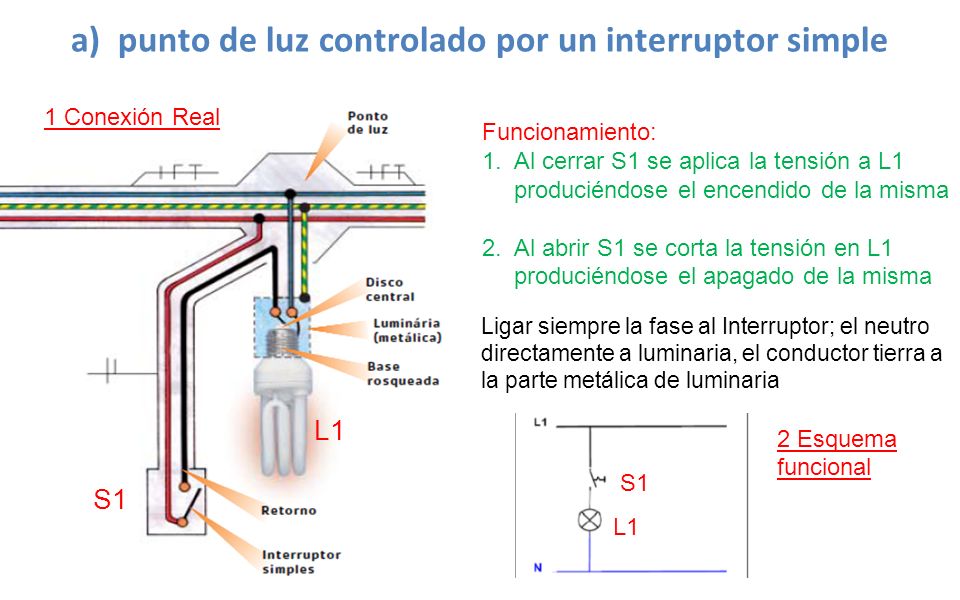

29 a) punto de luz controlado por un interruptor simple Funcionamiento: 1.Al cerrar S1 se aplica la tensión a L1 produciéndose el encendido de la misma 2.Al abrir S1 se corta la tensión en L1 produciéndose el apagado de la misma S1 Ligar siempre la fase al Interruptor; el neutro directamente a luminaria, el conductor tierra a la parte metálica de luminaria L1 S1 1 Conexión Real 2 Esquema funcional

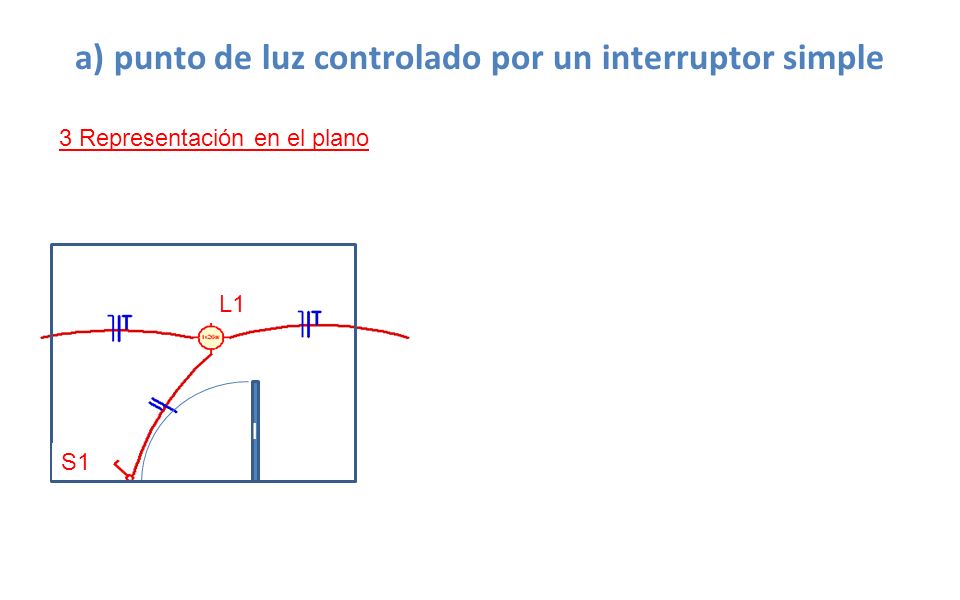

30 a) punto de luz controlado por un interruptor simple 3 Representación en el plano l S1 L1

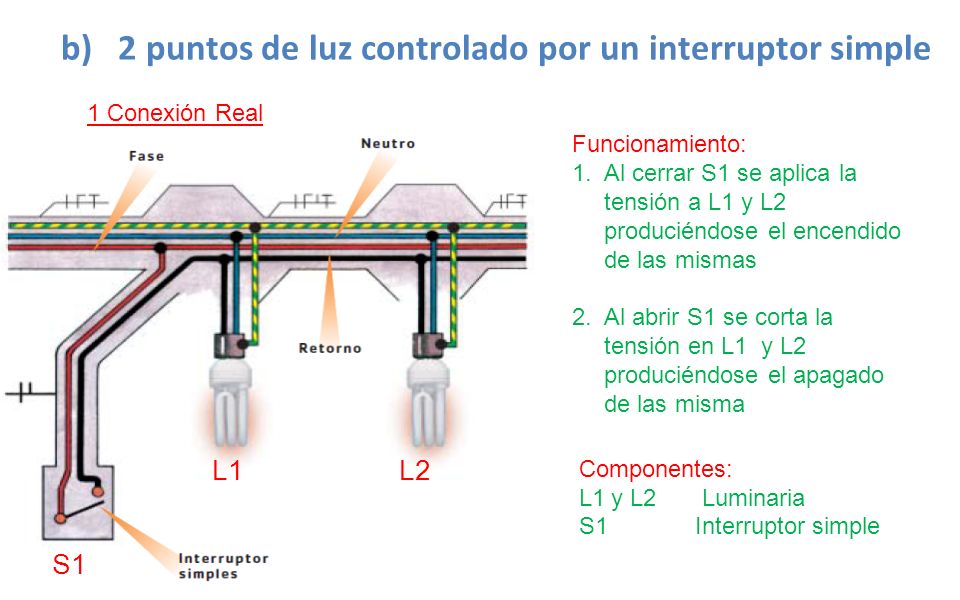

31 b) 2 puntos de luz controlado por un interruptor simple Funcionamiento: 1.Al cerrar S1 se aplica la tensión a L1 y L2 produciéndose el encendido de las mismas 2.Al abrir S1 se corta la tensión en L1 y L2 produciéndose el apagado de las misma S1 L1L2 Componentes: L1y L2 Luminaria S1 Interruptor simple 1 Conexión Real

32 b) 2 puntos de luz controlado por un interruptor simple 2 Esquema funcional l 3 Representación en el plano S1 L1 L2 F N L1L2 s1

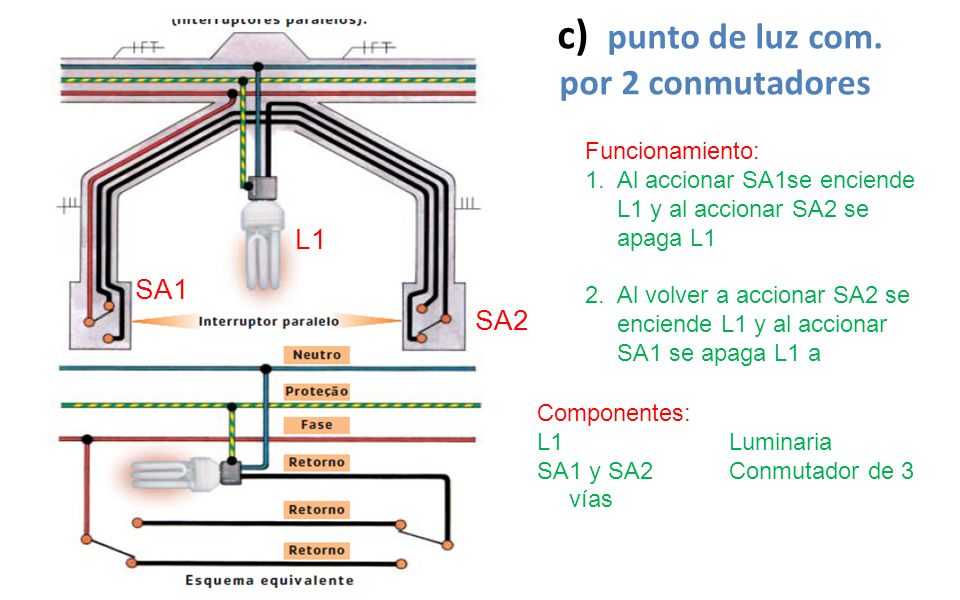

33 c) punto de luz com. por 2 conmutadores Funcionamiento: 1.Al accionar SA1se enciende L1 y al accionar SA2 se apaga L1 2.Al volver a accionar SA2 se enciende L1 y al accionar SA1 se apaga L1 a SA1 SA2 L1 Componentes: L1Luminaria SA1 y SA2Conmutador de 3 vías

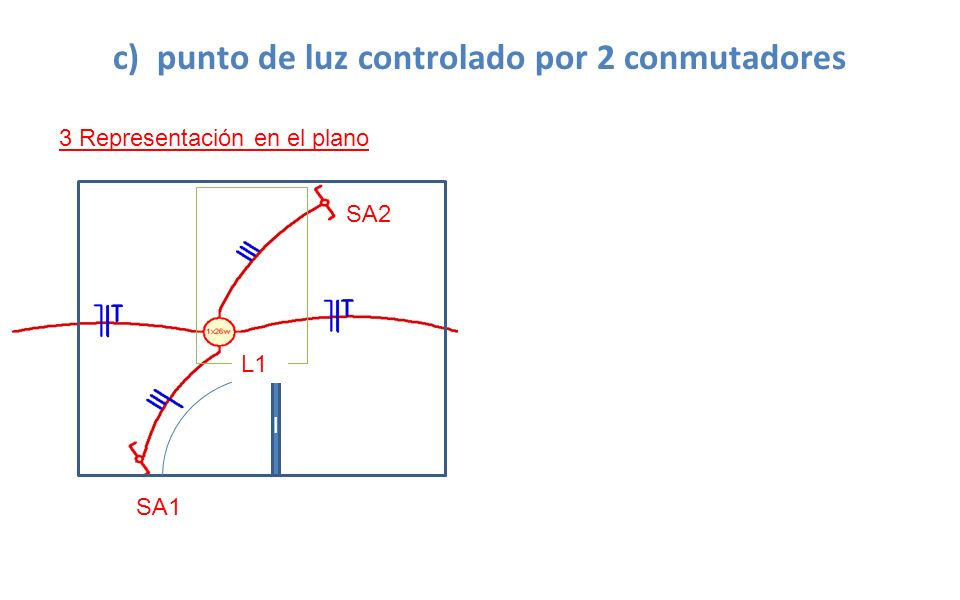

34 c) punto de luz controlado por 2 conmutadores 3 Representación en el plano l L1 SA1 SA2

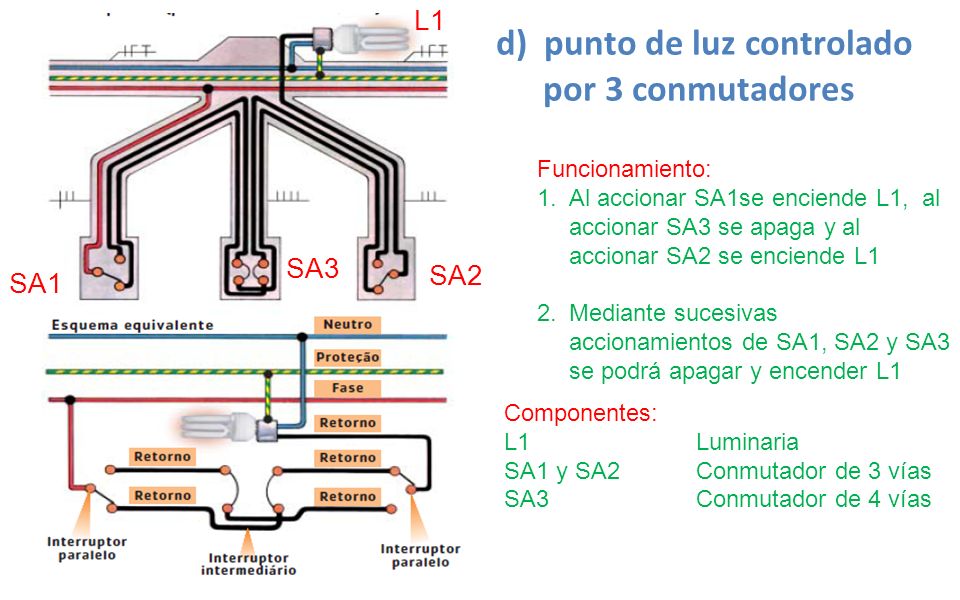

35 d) punto de luz controlado por 3 conmutadores Funcionamiento: 1.Al accionar SA1se enciende L1, al accionar SA3 se apaga y al accionar SA2 se enciende L1 2.Mediante sucesivas accionamientos de SA1, SA2 y SA3 se podrá apagar y encender L1 Componentes: L1Luminaria SA1 y SA2Conmutador de 3 vías SA3Conmutador de 4 vías SA1 SA2 SA3 L1

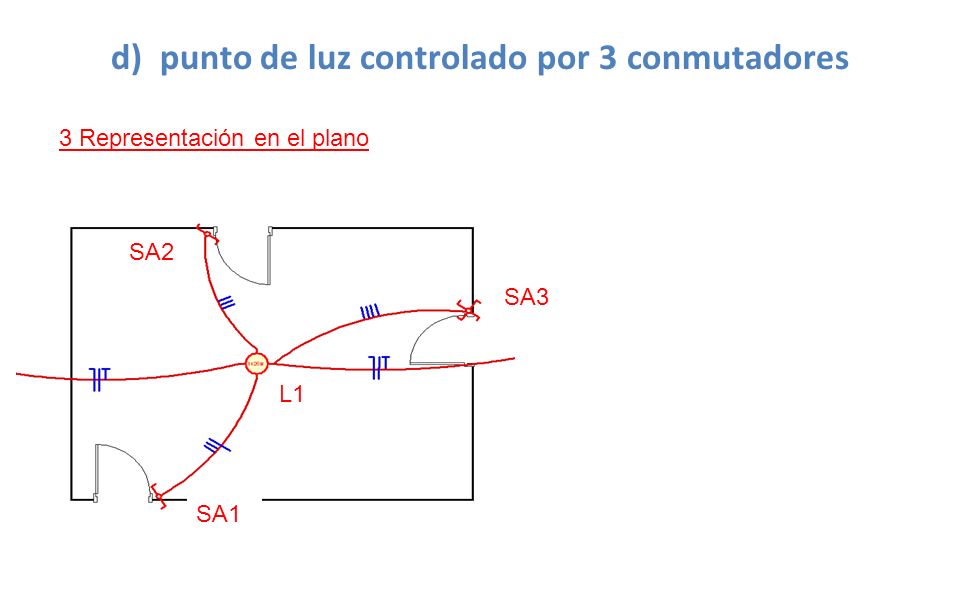

36 d) punto de luz controlado por 3 conmutadores 3 Representación en el plano L1 SA1 SA2 SA3

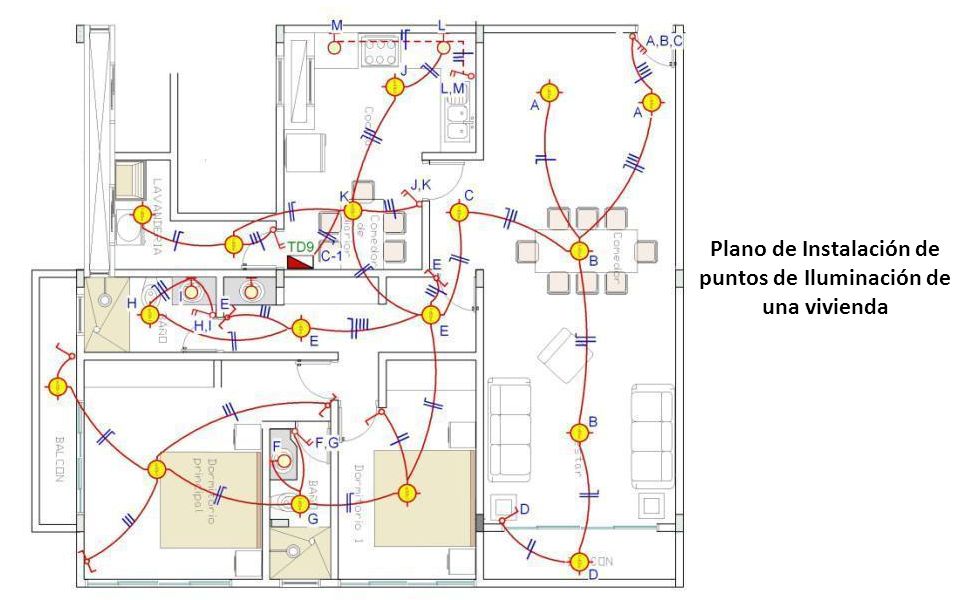

37 Plano de Instalación de puntos de Iluminación de una vivienda

38 Ubica los puntos de luz y elementos de control en tu plano respectico?

39 4 El punto de Tomacorriente

40 Existen 2 tipos: -T.C. de uso General -T.C. de uso especifico

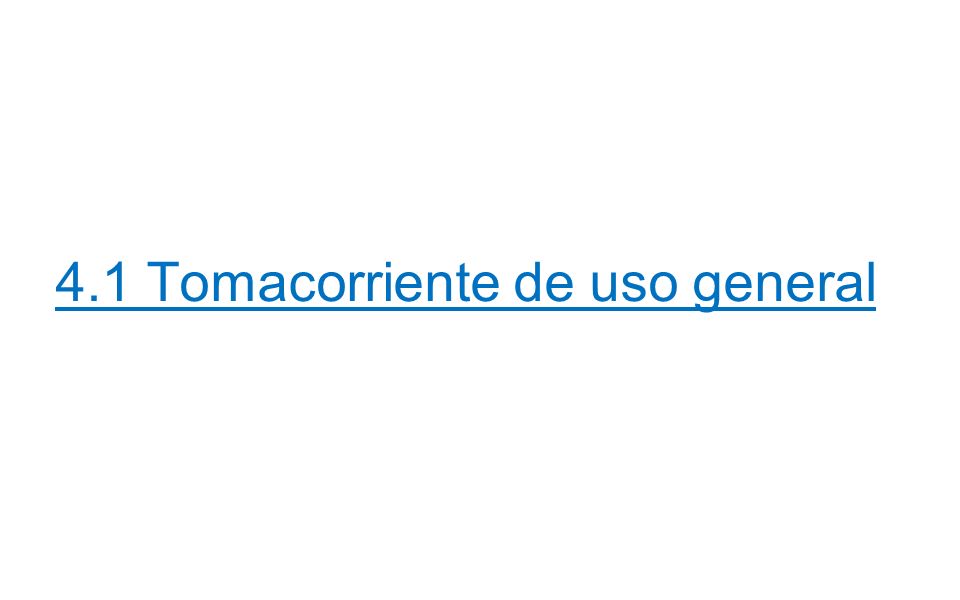

41 4.1 Tomacorriente de uso general

42 se utiliza para conectar diferentes tipos de equipos se representa: a) T.C. de uso general Simbología en el plano

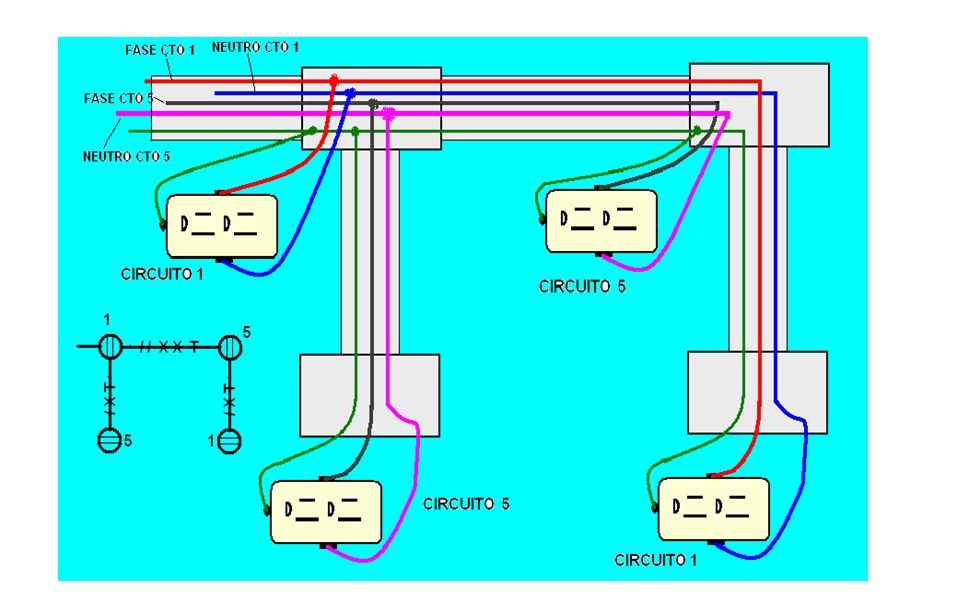

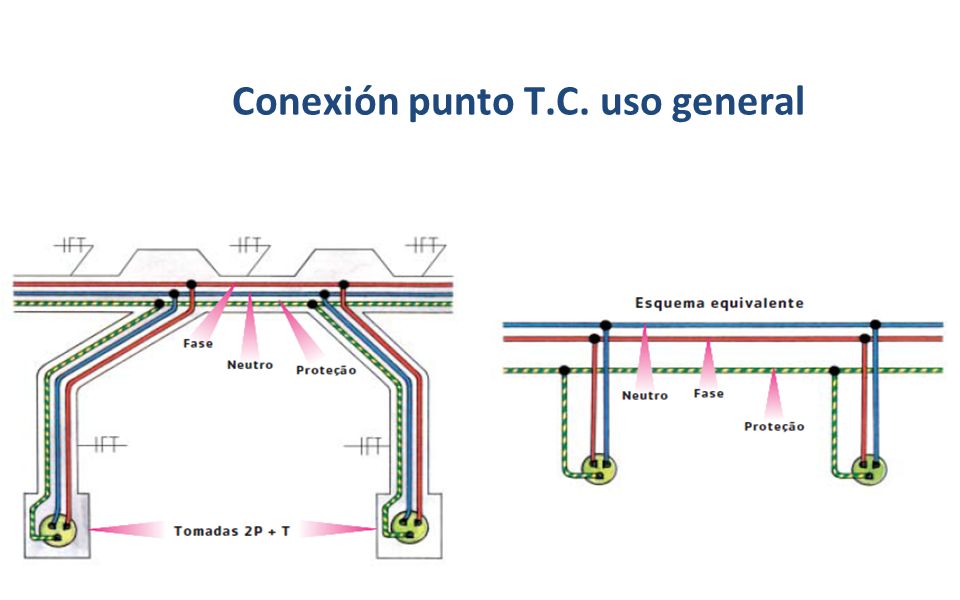

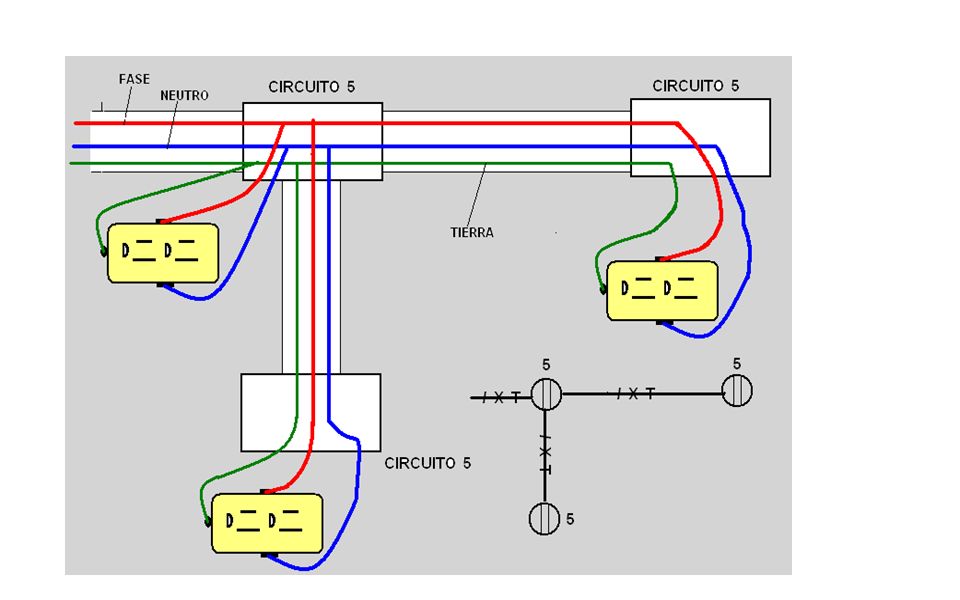

43 Conexión punto T.C. uso general

44

45

46

47 Representación en el plano

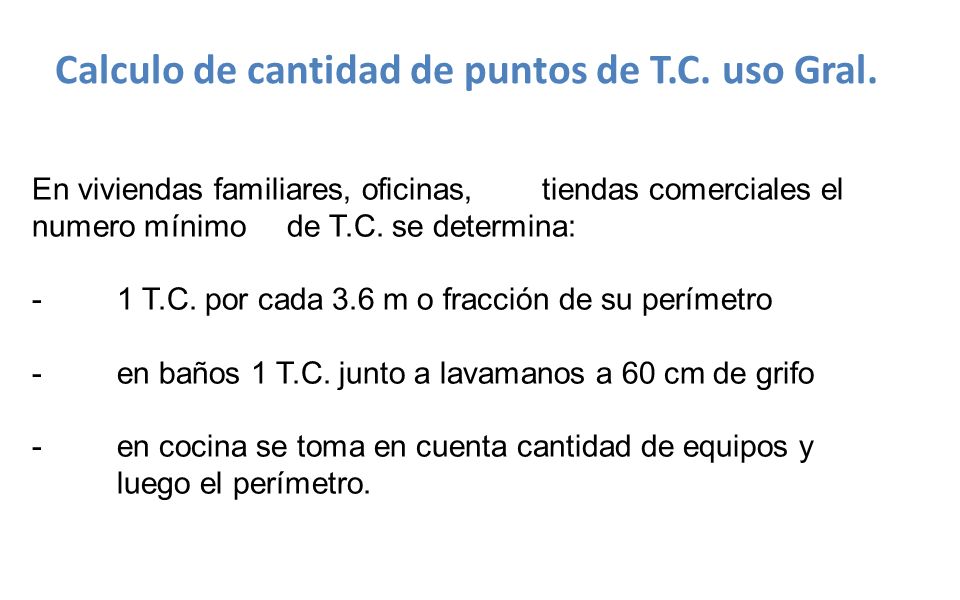

48 En viviendas familiares, oficinas, tiendas comerciales el numero mínimo de T.C. se determina: -1 T.C. por cada 3.6 m o fracción de su perímetro -en baños 1 T.C. junto a lavamanos a 60 cm de grifo -en cocina se toma en cuenta cantidad de equipos y luego el perímetro. Calculo de cantidad de puntos de T.C. uso Gral.

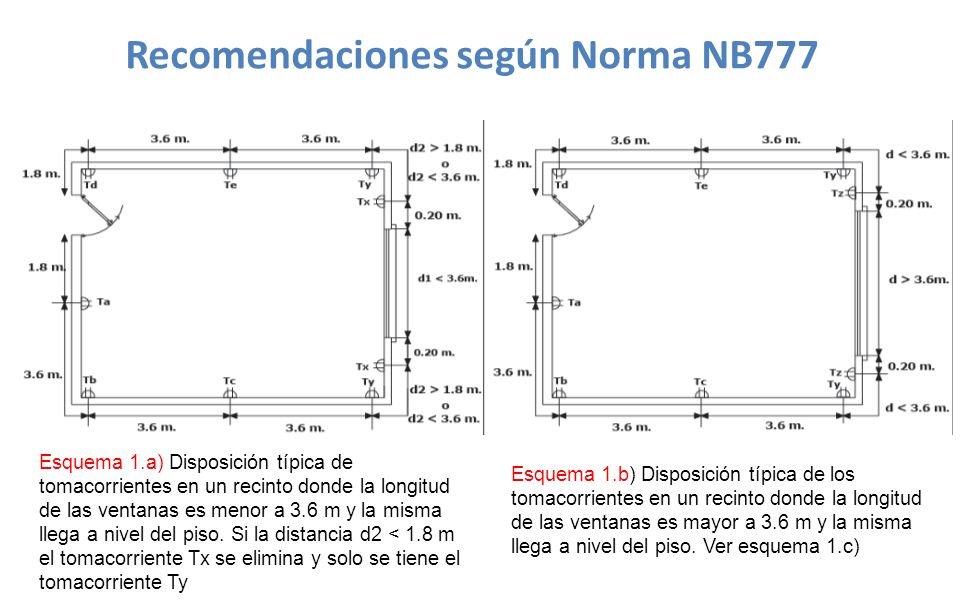

49 Recomendaciones según Norma NB777 Esquema 1.a) Disposición típica de tomacorrientes en un recinto donde la longitud de las ventanas es menor a 3.6 m y la misma llega a nivel del piso. Si la distancia d2 < 1.8 m el tomacorriente Tx se elimina y solo se tiene el tomacorriente Ty Esquema 1.b) Disposición típica de los tomacorrientes en un recinto donde la longitud de las ventanas es mayor a 3.6 m y la misma llega a nivel del piso. Ver esquema 1.c)

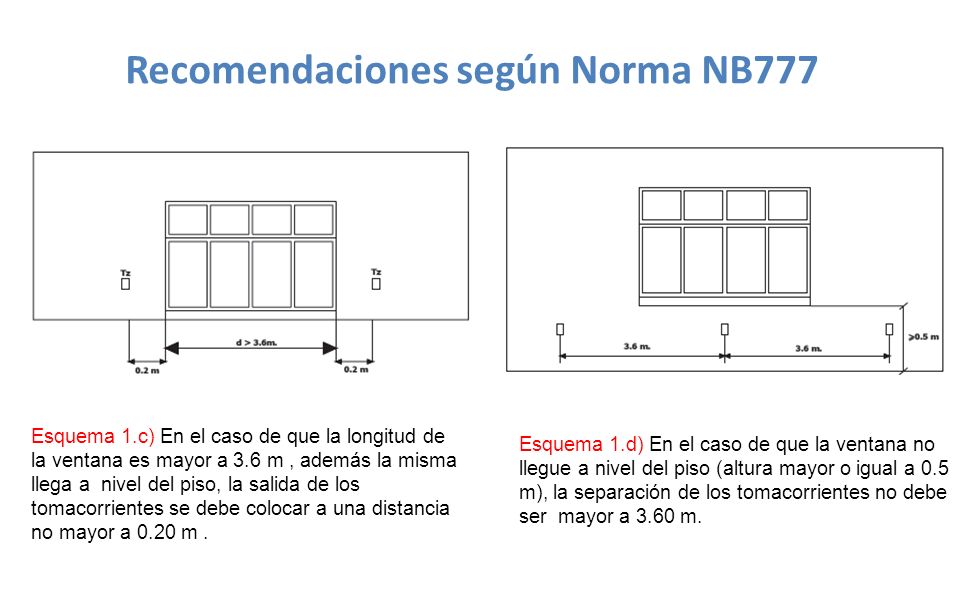

50 Esquema 1.c) En el caso de que la longitud de la ventana es mayor a 3.6 m, además la misma llega a nivel del piso, la salida de los tomacorrientes se debe colocar a una distancia no mayor a 0.20 m. Esquema 1.d) En el caso de que la ventana no llegue a nivel del piso (altura mayor o igual a 0.5 m), la separación de los tomacorrientes no debe ser mayor a 3.60 m. Recomendaciones según Norma NB777

51 Ubica los puntos de T.C. de uso General en tu plano respectico?

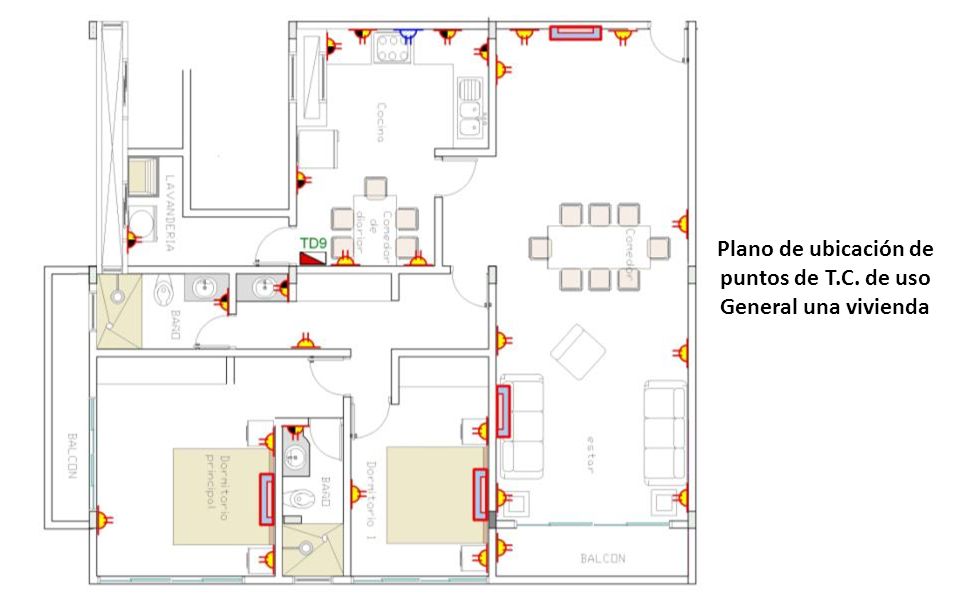

52 Plano de ubicación de puntos de T.C. de uso General una vivienda

53 4.2 Tomacorriente de uso especifico

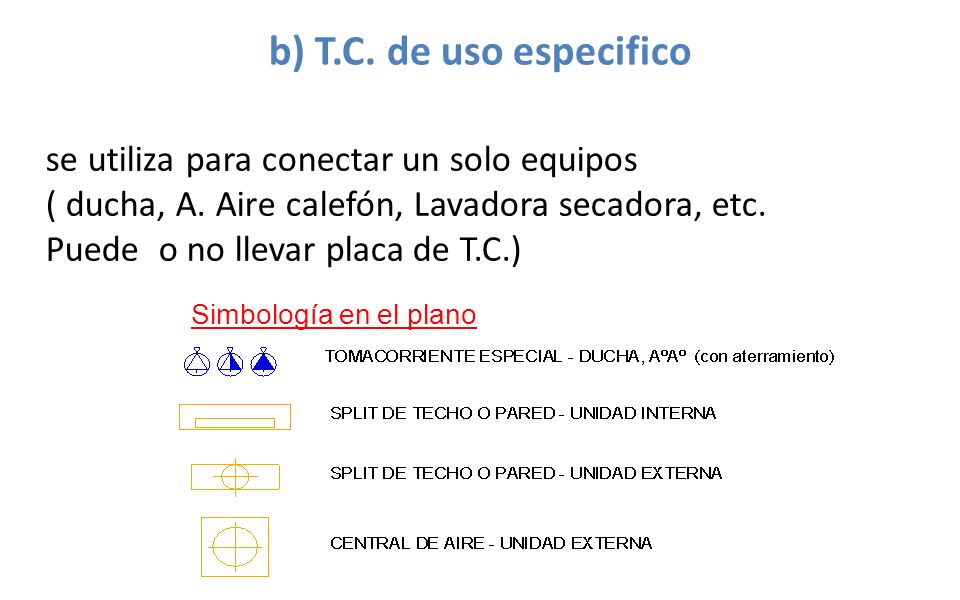

54 se utiliza para conectar un solo equipos ( ducha, A. Aire calefón, Lavadora secadora, etc. Puede o no llevar placa de T.C.) b) T.C. de uso especifico Simbología en el plano

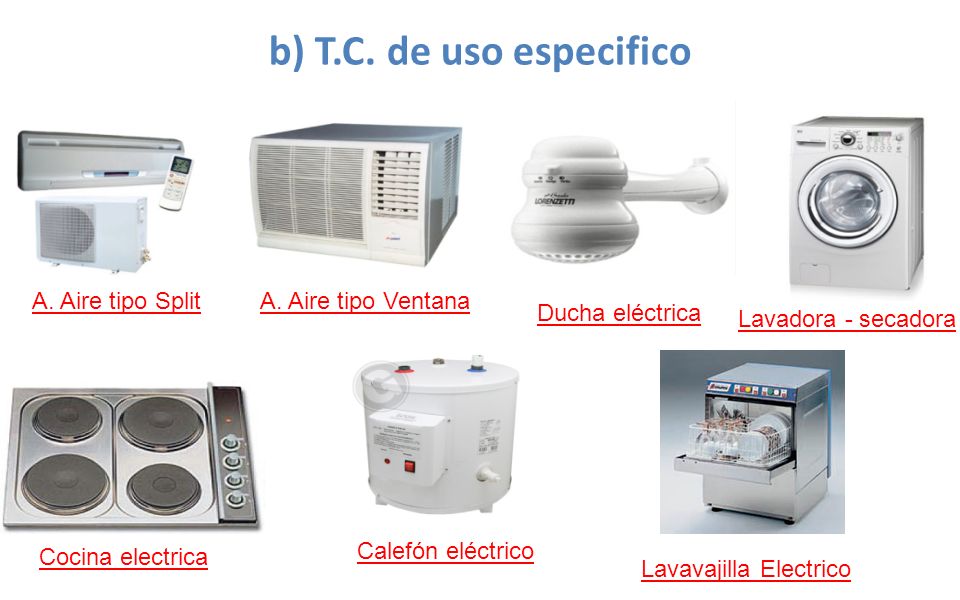

55 b) T.C. de uso especifico A. Aire tipo SplitA. Aire tipo Ventana Ducha eléctrica Lavadora - secadora Calefón eléctrico Lavavajilla Electrico Cocina electrica

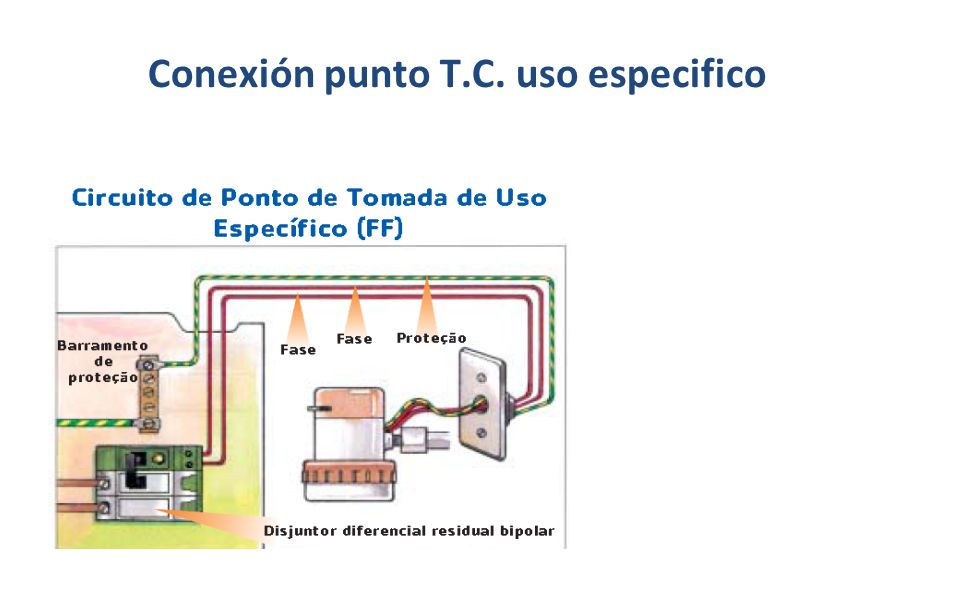

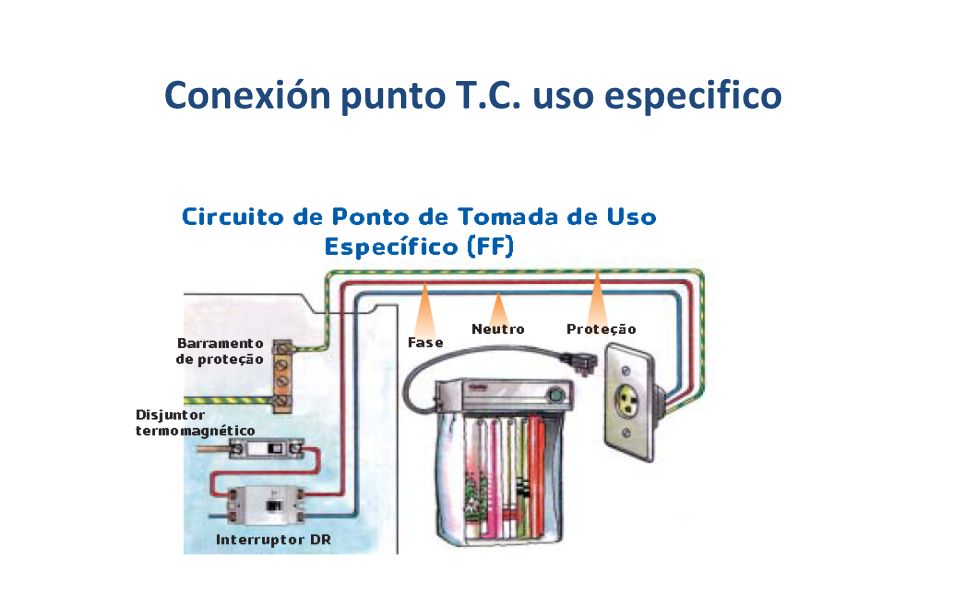

56 Conexión punto T.C. uso especifico

57

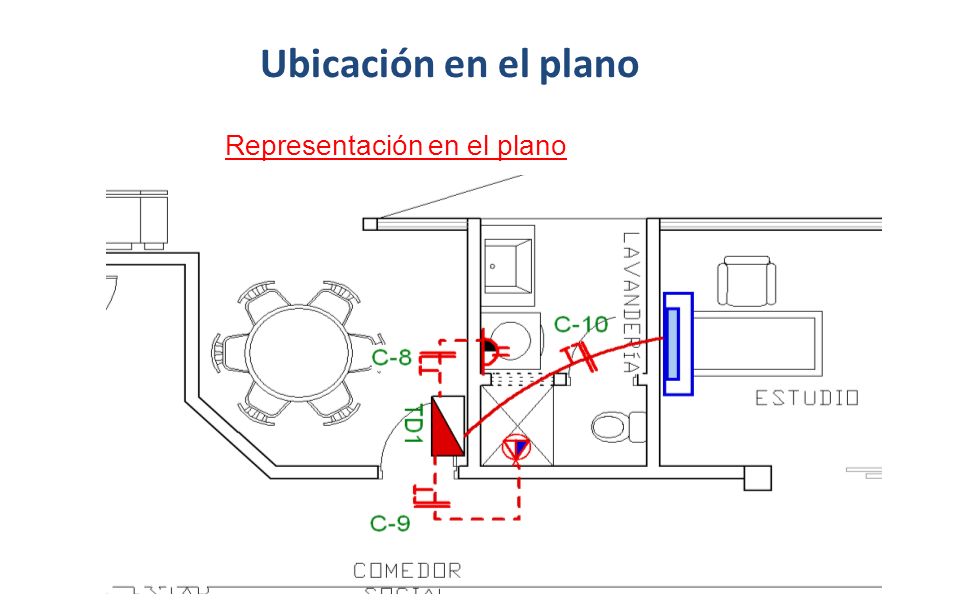

58 Representación en el plano Ubicación en el plano

59 Si un equipo eléctrico tiene una potencia mayor a 2000 [VA] se considera T.C: de uso especifico: Calculo de cantidad de puntos de T.C. uso especifico

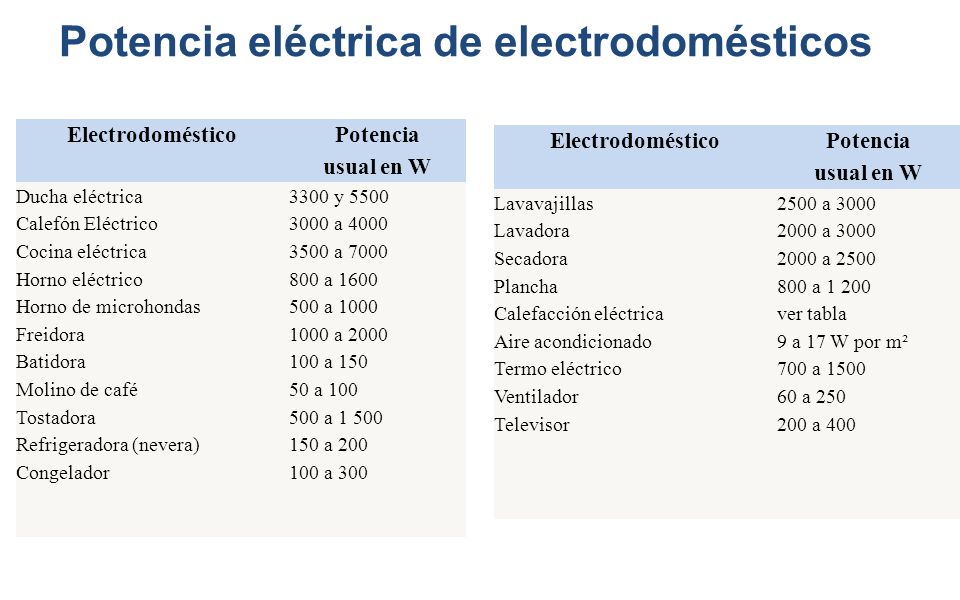

60 Potencia eléctrica de electrodomésticos ElectrodomésticoPotencia usual en W Cocina eléctrica Horno eléctrico Horno de microhondas Freidora Batidora Molino de café Tostadora Refrigeradora (nevera) Congelador Lavavajillas Lavadora Secadora Plancha Calefacción eléctrica Aire acondicionado Termo eléctrico Ventilador Televisor 3500 a 7000 800 a 1600 500 a 1000 1000 a 2000 100 a 150 50 a 100 500 a 1 500 150 a 200 100 a 300 2500 a 3000 2000 a 3000 2000 a 2500 800 a 1 200 60 a 80 W por m² 9 a 17 W por m² 700 a 1500 60 a 250 200 a 400

61 Ubica los puntos de T.C. de uso especifico en tu plano respectico?

62

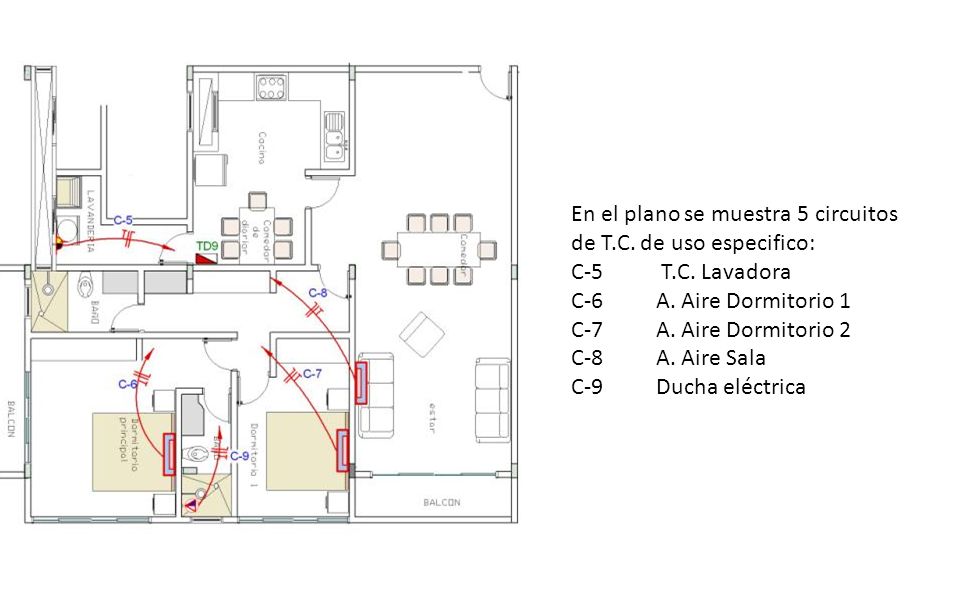

63 En el plano se muestra 5 circuitos de T.C. de uso especifico: C-5 T.C. Lavadora C-6 A. Aire Dormitorio 1 C-7 A. Aire Dormitorio 2 C-8A. Aire Sala C-9Ducha eléctrica

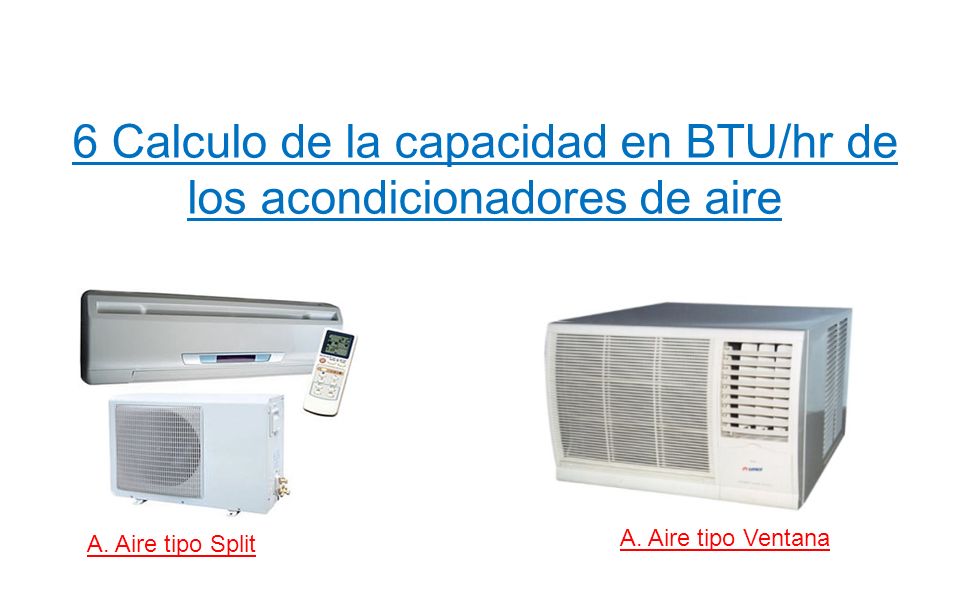

64 6 Calculo de la capacidad en BTU/hr de los acondicionadores de aire A. Aire tipo Split A. Aire tipo Ventana

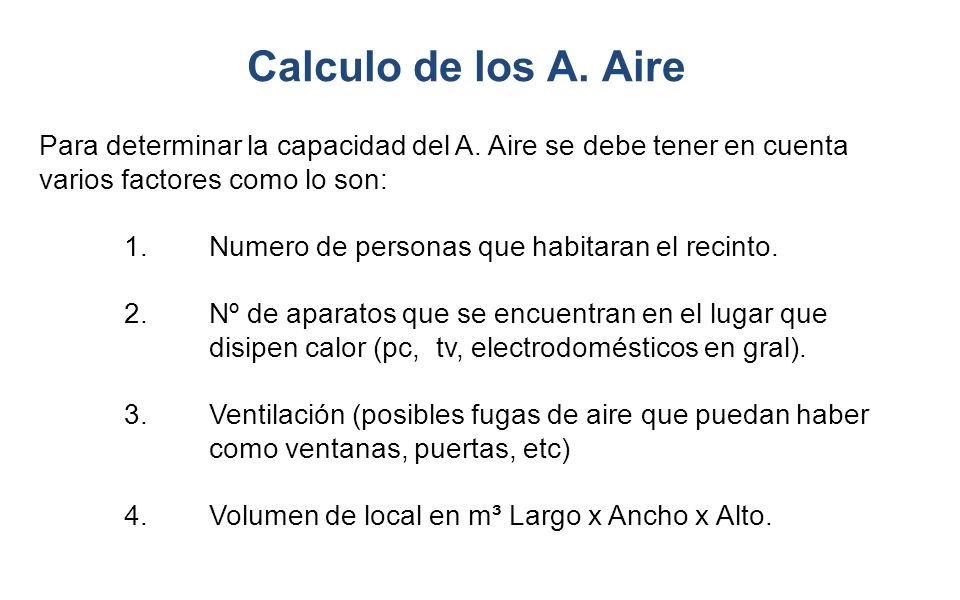

65 Para determinar la capacidad del A. Aire se debe tener en cuenta varios factores como lo son: 1.Numero de personas que habitaran el recinto. 2.Nº de aparatos que se encuentran en el lugar que disipen calor (pc, tv, electrodomésticos en gral). 3.Ventilación (posibles fugas de aire que puedan haber como ventanas, puertas, etc) 4.Volumen de local en m³ Largo x Ancho x Alto. Calculo de los A. Aire

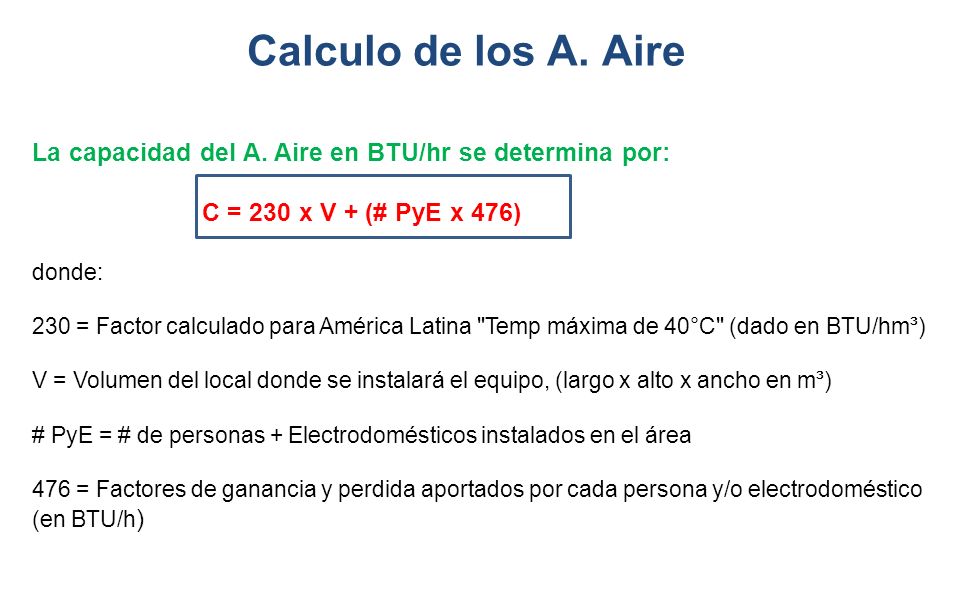

66 La capacidad del A. Aire en BTU/hr se determina por: C = 230 x V + (# PyE x 476) donde: 230 = Factor calculado para América Latina "Temp máxima de 40°C" (dado en BTU/hm³) V = Volumen del local donde se instalará el equipo, (largo x alto x ancho en m³) # PyE = # de personas + Electrodomésticos instalados en el área 476 = Factores de ganancia y perdida aportados por cada persona y/o electrodoméstico (en BTU/h ) Calculo de los A. Aire

67 TAMAÑO COMERCIAL DE A. AIRE CAPACIDAD BTU/hr POT. ELECTRICA WSISTEMA VOLTAJE [V] 90009001F220 1200012001F220 1500015001F220 1800018001F220 2400024001F220 3600036001F y 3F220 y 380 4800048003F380 6000060003F380 9000090003F380

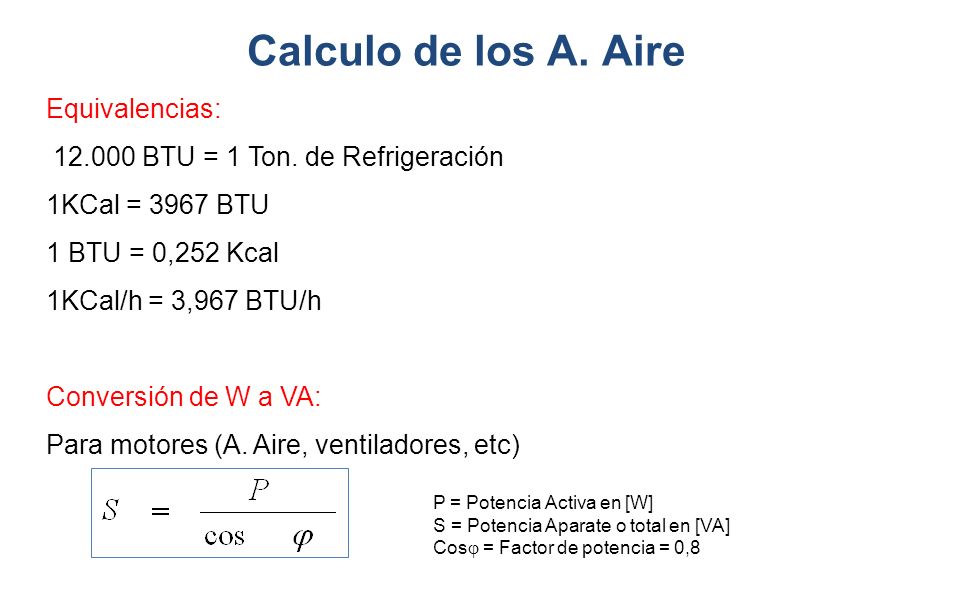

68 Equivalencias: 12.000 BTU = 1 Ton. de Refrigeración 1KCal = 3967 BTU 1 BTU = 0,252 Kcal 1KCal/h = 3,967 BTU/h Conversión de W a VA: Para motores (A. Aire, ventiladores, etc) Calculo de los A. Aire P = Potencia Activa en [W] S = Potencia Aparate o total en [VA] Cos  = Factor de potencia = 0,8

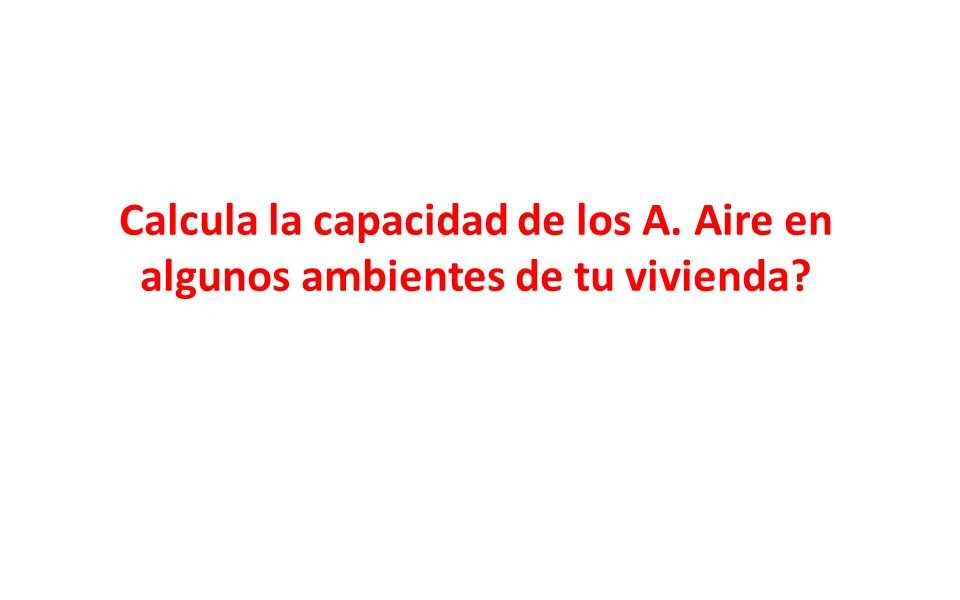

69 Calcula la capacidad de los A. Aire en algunos ambientes de tu vivienda?

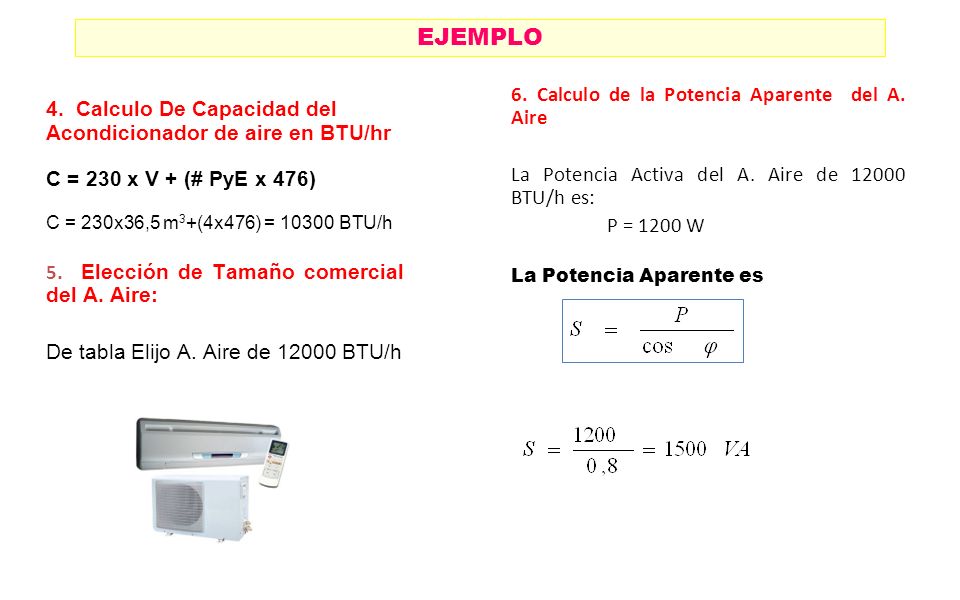

70 EJEMPLO Ejemplo: Calcular el tamaño del A. Aire para el siguiente dormitorio que tiene dimensiones: longitud de 3,3 m, ancho 4,25 m y alto 2,6 m. Solución: 1. Numero de personas que habitaran el recinto = 2 2.Nº de aparatos que se encuentran en el lugar que disipen calor (tv, Luminaria) = 2. El numero de personas y equipos es: P y E = 4 3.Volumen de local en m³ (Largo x Ancho x Alto). V = 3,3mx4,25mx2,6m = 36,5 m3

71 EJEMPLO 4. Calculo De Capacidad del Acondicionador de aire en BTU/hr C = 230 x V + (# PyE x 476) C = 230x36,5 m 3 +(4x476) = 10300 BTU/h 5. Elección de Tamaño comercial del A. Aire: De tabla Elijo A. Aire de 12000 BTU/h 6. Calculo de la Potencia Aparente del A. Aire La Potencia Activa del A. Aire de 12000 BTU/h es: P = 1200 W La Potencia Aparente es

72 7. Calculo de la cantidad de circuitos de iluminación

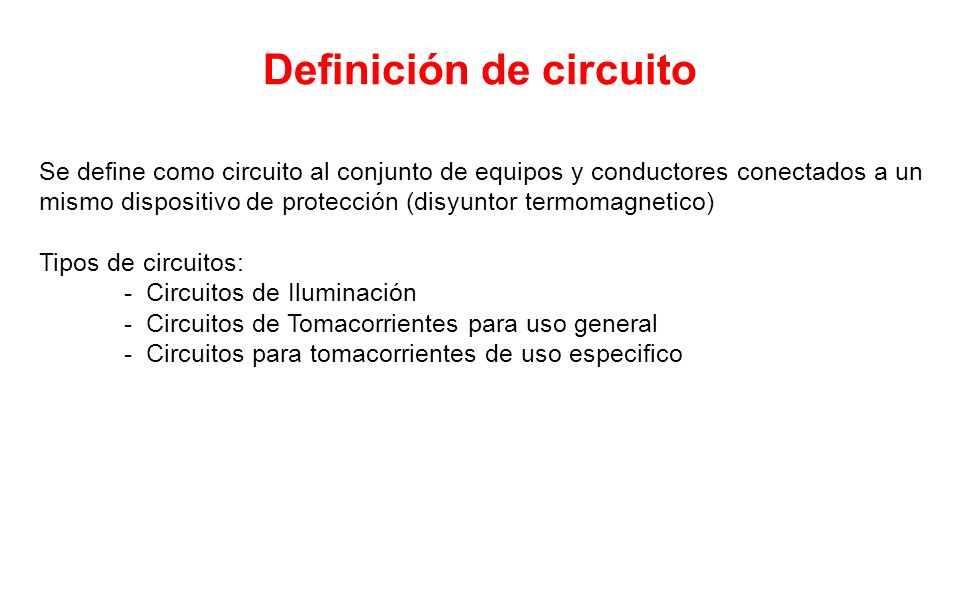

73 Se define como circuito al conjunto de equipos y conductores conectados a un mismo dispositivo de protección (disyuntor termomagnetico) Tipos de circuitos: - Circuitos de Iluminación - Circuitos de Tomacorrientes para uso general - Circuitos para tomacorrientes de uso especifico Definición de circuito

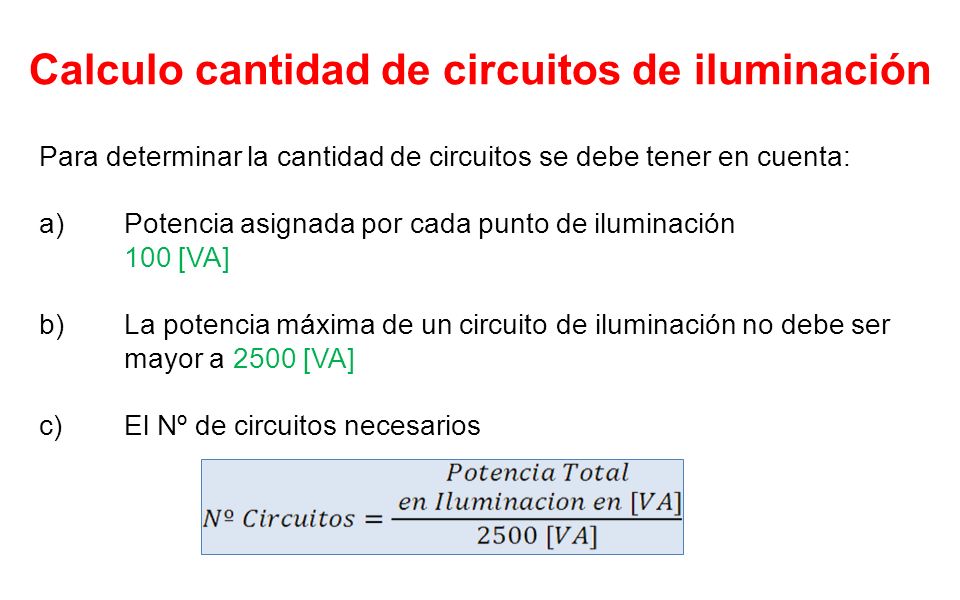

74 Para determinar la cantidad de circuitos se debe tener en cuenta: a)Potencia asignada por cada punto de iluminación 100 [VA] b)La potencia máxima de un circuito de iluminación no debe ser mayor a 2500 [VA] c)El Nº de circuitos necesarios Calculo cantidad de circuitos de iluminación

75 Calcula la cantidad de circuitos de iluminación que debe tener la siguiente vivienda

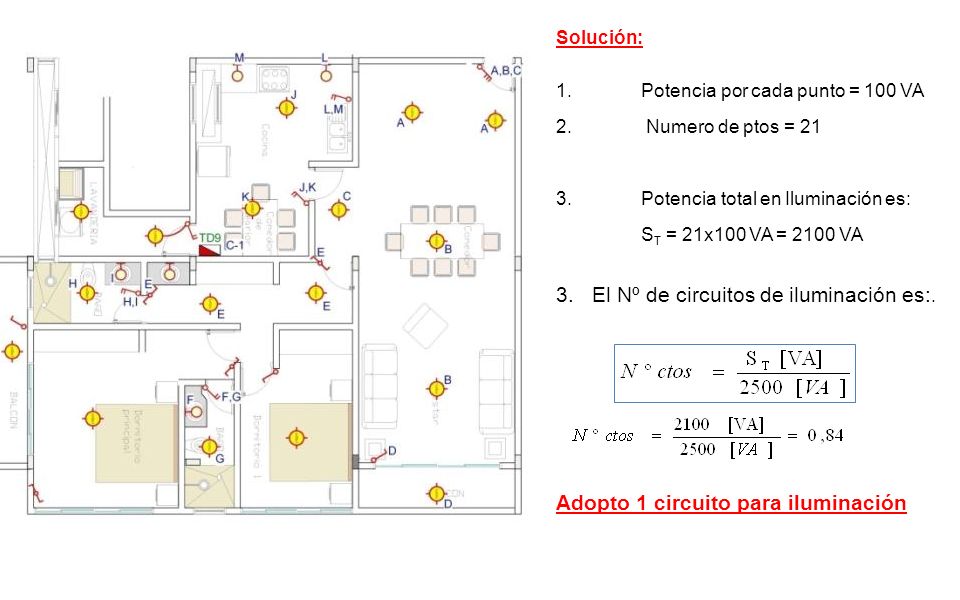

76 Solución: 1.Potencia por cada punto = 100 VA 2. Numero de ptos = 21 3.Potencia total en Iluminación es: S T = 21x100 VA = 2100 VA 3.El Nº de circuitos de iluminación es:. Adopto 1 circuito para iluminación

77 Plano de Instalación de puntos de Iluminación con 1 circuito

78 8. Calculo de la cantidad de circuitos de T.C. uso general

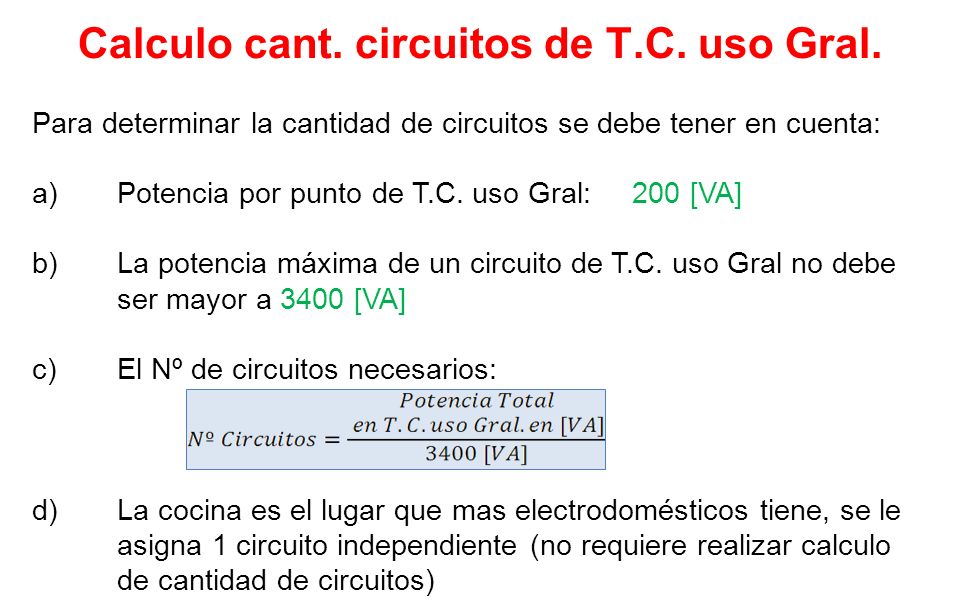

79 Para determinar la cantidad de circuitos se debe tener en cuenta: a)Potencia por punto de T.C. uso Gral: 200 [VA] b)La potencia máxima de un circuito de T.C. uso Gral no debe ser mayor a 3400 [VA] c)El Nº de circuitos necesarios: d)La cocina es el lugar que mas electrodomésticos tiene, se le asigna 1 circuito independiente (no requiere realizar calculo de cantidad de circuitos) Calculo cant. circuitos de T.C. uso Gral.

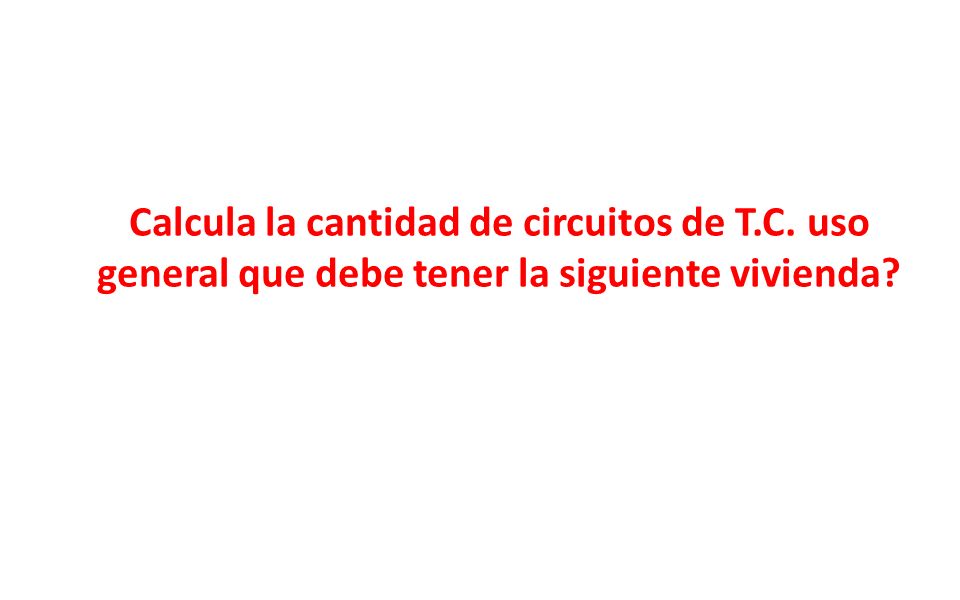

80 Calcula la cantidad de circuitos de T.C. uso general que debe tener la siguiente vivienda?

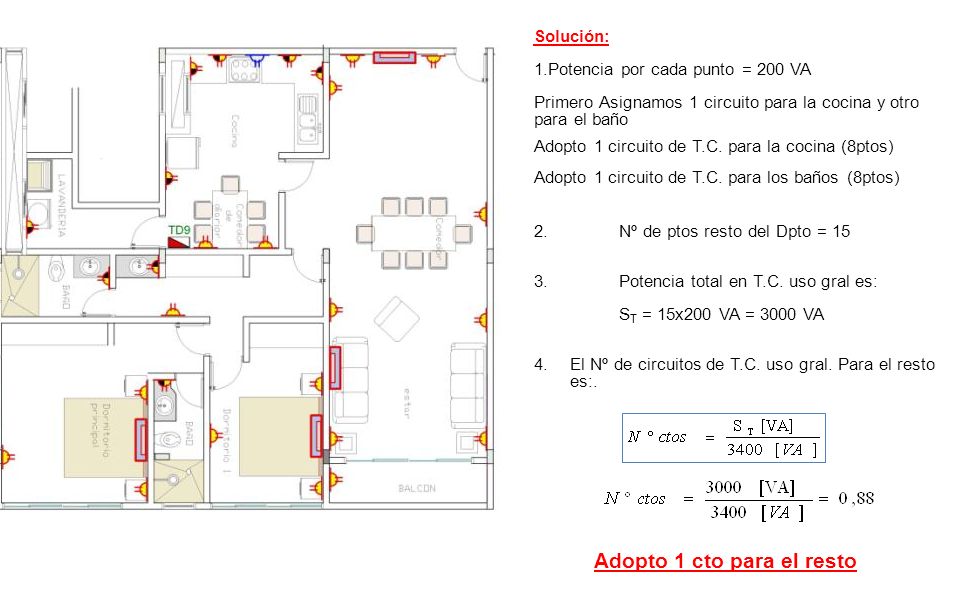

81 Solución: 1.Potencia por cada punto = 200 VA Primero Asignamos 1 circuito para la cocina y otro para el baño Adopto 1 circuito de T.C. para la cocina (8ptos) Adopto 1 circuito de T.C. para los baños (8ptos) 2.Nº de ptos resto del Dpto = 15 3.Potencia total en T.C. uso gral es: S T = 15x200 VA = 3000 VA 4.El Nº de circuitos de T.C. uso gral. Para el resto es:. Adopto 1 cto para el resto

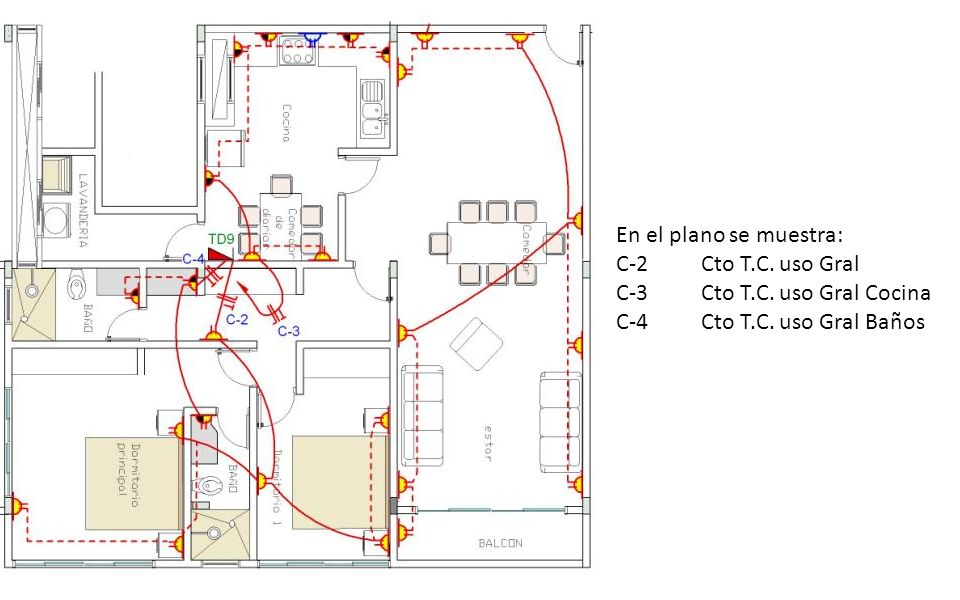

82 En el plano se muestra: C-2 Cto T.C. uso Gral C-3 Cto T.C. uso Gral Cocina C-4 Cto T.C. uso Gral Baños

83 9. Calculo de la cantidad de circuitos de T.C. uso especifico

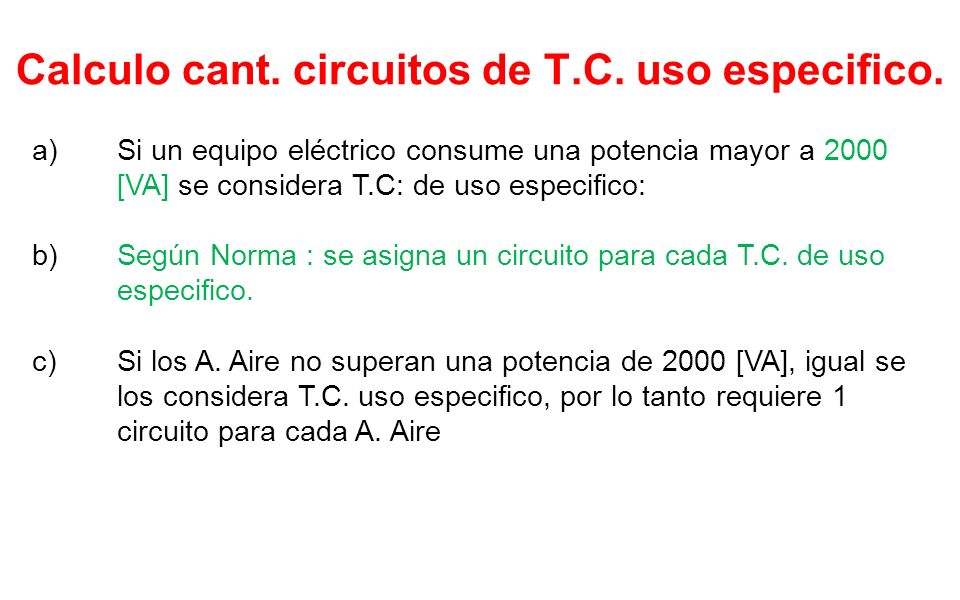

84 a)Si un equipo eléctrico consume una potencia mayor a 2000 [VA] se considera T.C: de uso especifico: b)Según Norma : se asigna un circuito para cada T.C. de uso especifico. c)Si los A. Aire no superan una potencia de 2000 [VA], igual se los considera T.C. uso especifico, por lo tanto requiere 1 circuito para cada A. Aire Calculo cant. circuitos de T.C. uso especifico.

85 Potencia eléctrica de electrodomésticos Electrodoméstico Potencia usual en W Ducha eléctrica Calefón Eléctrico Cocina eléctrica Horno eléctrico Horno de microhondas Freidora Batidora Molino de café Tostadora Refrigeradora (nevera) Congelador 3300 y 5500 3000 a 4000 3500 a 7000 800 a 1600 500 a 1000 1000 a 2000 100 a 150 50 a 100 500 a 1 500 150 a 200 100 a 300 Electrodoméstico Potencia usual en W Lavavajillas Lavadora Secadora Plancha Calefacción eléctrica Aire acondicionado Termo eléctrico Ventilador Televisor 2500 a 3000 2000 a 3000 2000 a 2500 800 a 1 200 ver tabla 9 a 17 W por m² 700 a 1500 60 a 250 200 a 400

86 Calcula la cantidad de circuitos de T.C. uso especifico que debe tener tu vivienda?

87 En el plano se muestra 5 circuitos de T.C. de uso especifico: C-5 T.C. Lavadora C-6 A. Aire Dormitorio 1 C-7 A. Aire Dormitorio 2 C-8A. Aire Sala C-9Ducha eléctrica

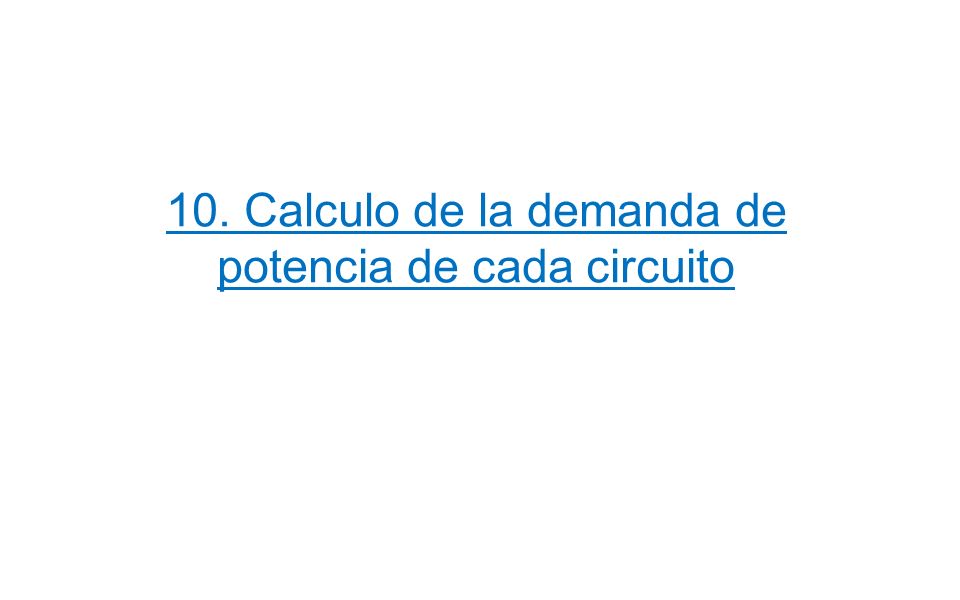

88 10. Calculo de la demanda de potencia de cada circuito

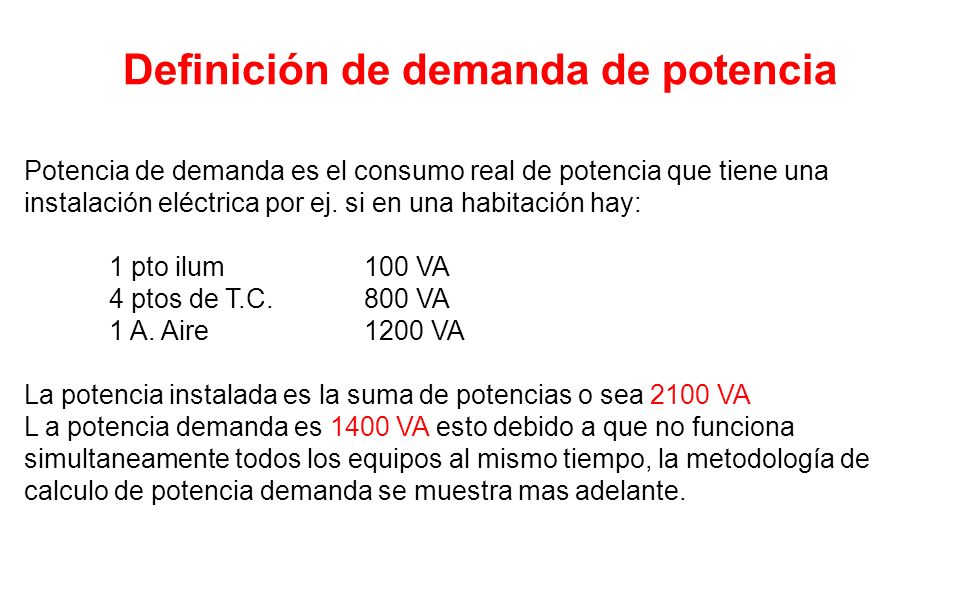

89 Potencia de demanda es el consumo real de potencia que tiene una instalación eléctrica por ej. si en una habitación hay: 1 pto ilum100 VA 4 ptos de T.C.800 VA 1 A. Aire1200 VA La potencia instalada es la suma de potencias o sea 2100 VA L a potencia demanda es 1400 VA esto debido a que no funciona simultaneamente todos los equipos al mismo tiempo, la metodología de calculo de potencia demanda se muestra mas adelante. Definición de demanda de potencia

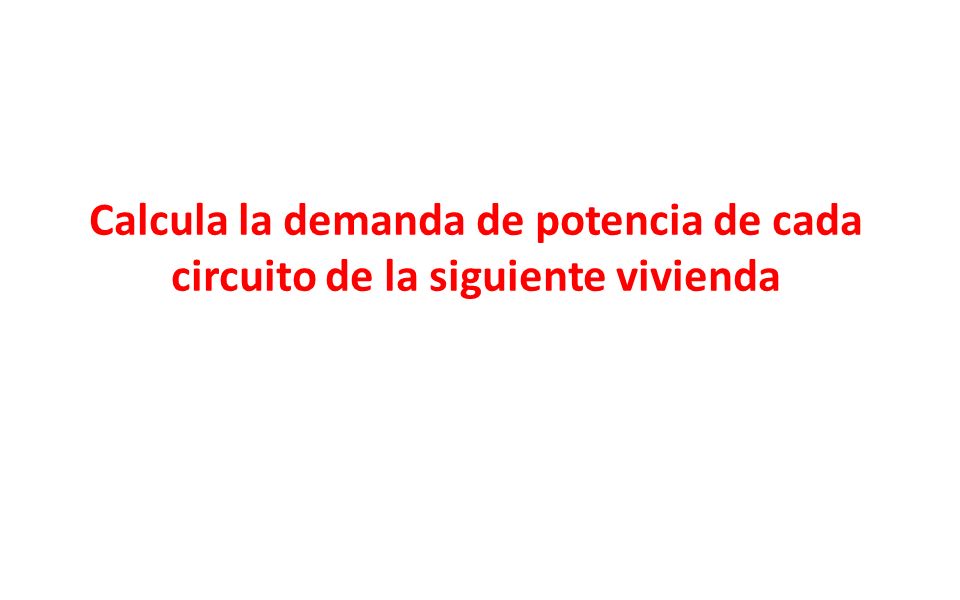

90 Calcula la demanda de potencia de cada circuito de la siguiente vivienda

91

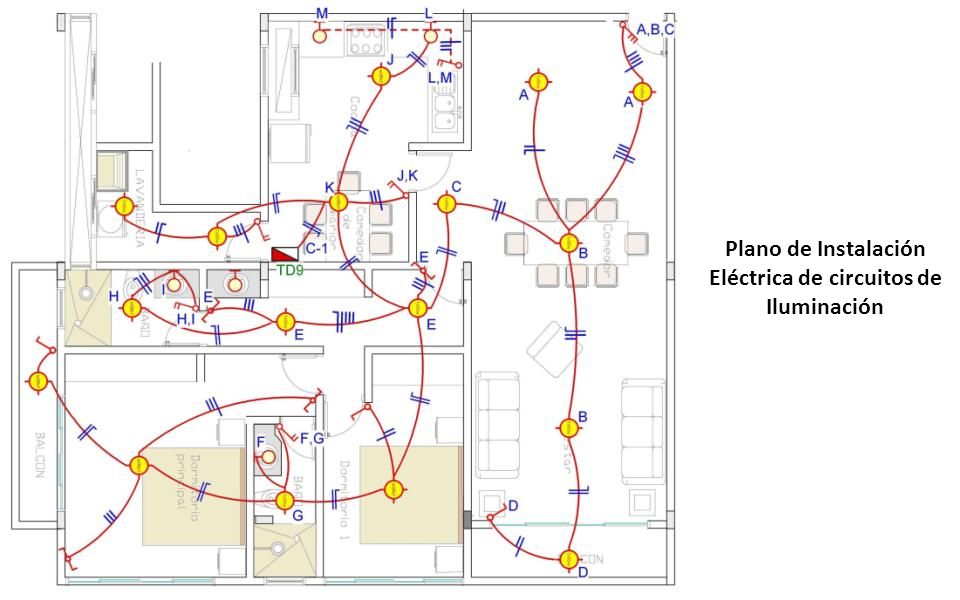

92 Plano de Instalación Eléctrica de circuitos de Iluminación

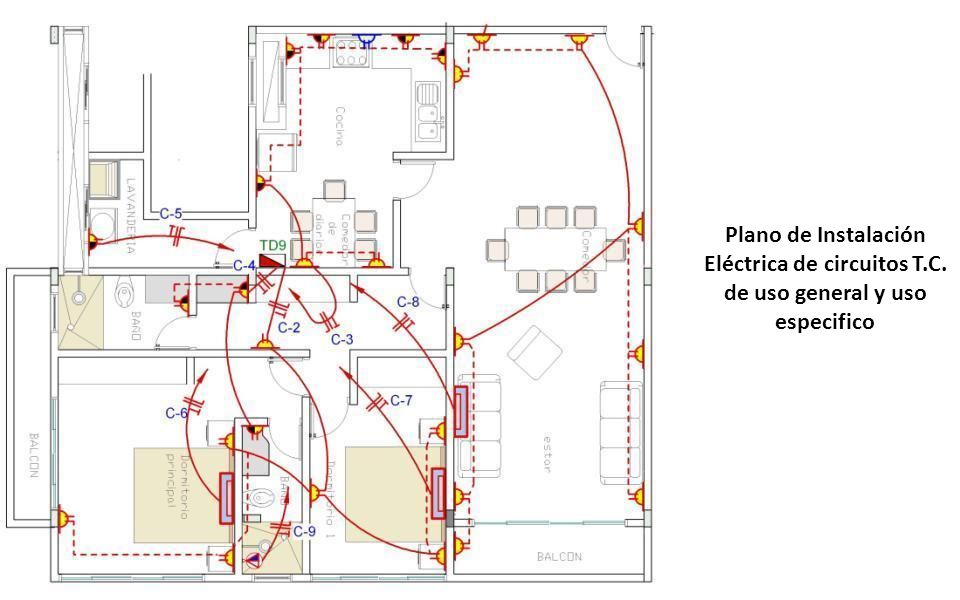

93 Plano de Instalación Eléctrica de circuitos T.C. de uso general y uso especifico

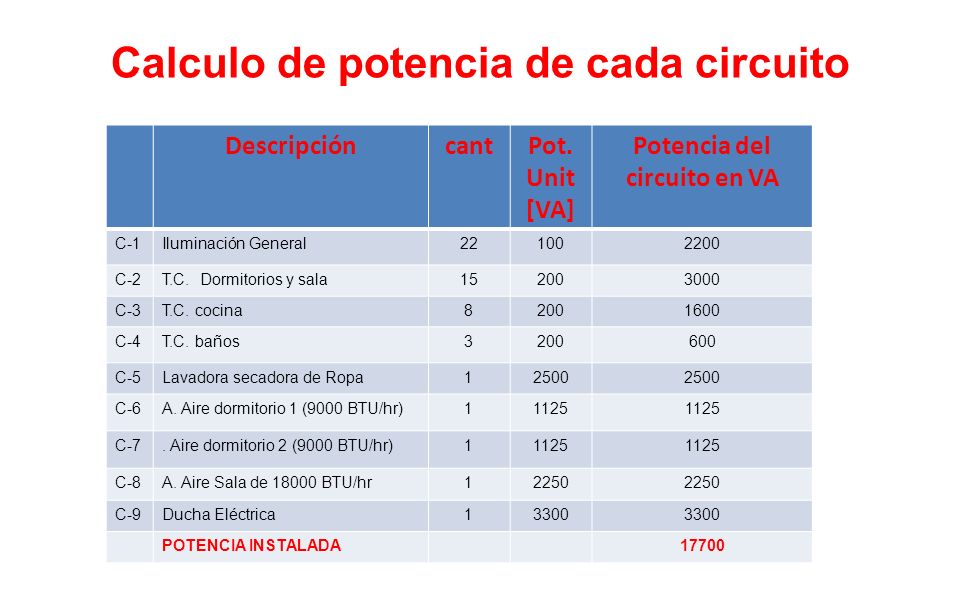

94 Calculo de potencia de cada circuito DescripcióncantPot. Unit [VA] Potencia del circuito en VA C-1Iluminación General221002200 C-2T.C. Dormitorios y sala152003000 C-3T.C. cocina82001600 C-4T.C. baños3200600 C-5Lavadora secadora de Ropa12500 C-6A. Aire dormitorio 1 (9000 BTU/hr)11125 C-7. Aire dormitorio 2 (9000 BTU/hr)11125 C-8A. Aire Sala de 18000 BTU/hr12250 C-9Ducha Eléctrica13300 POTENCIA INSTALADA17700

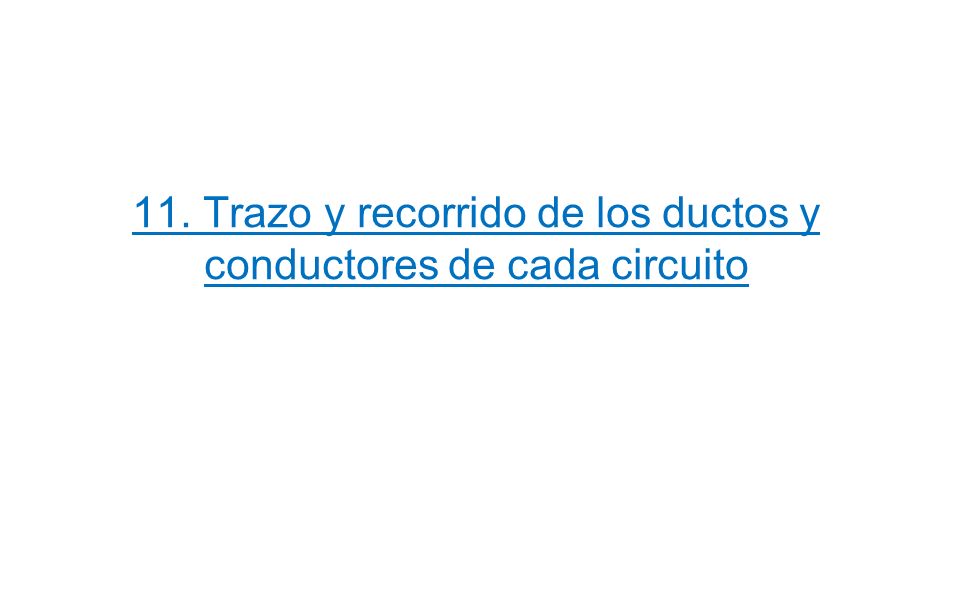

95 11. Trazo y recorrido de los ductos y conductores de cada circuito

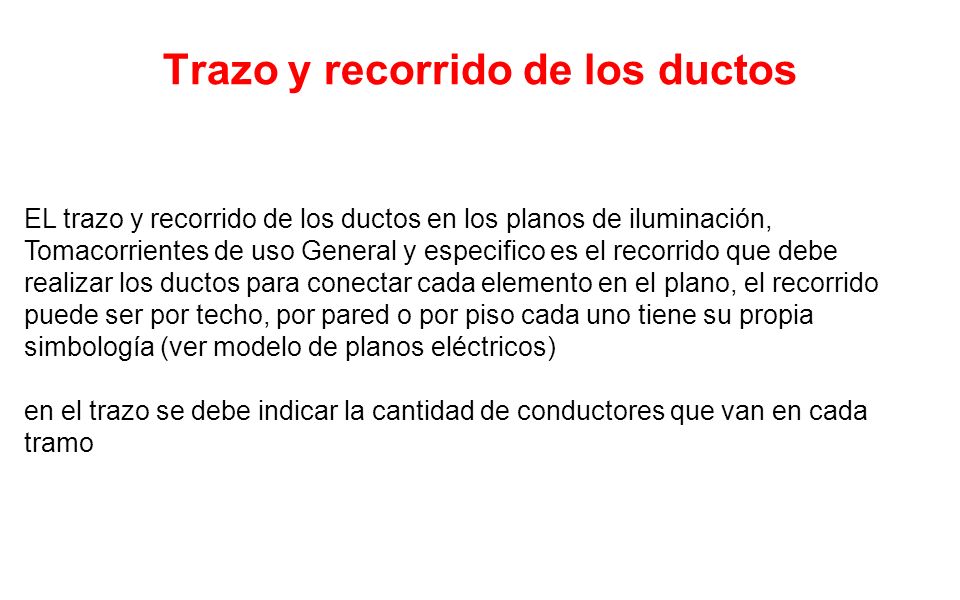

96 EL trazo y recorrido de los ductos en los planos de iluminación, Tomacorrientes de uso General y especifico es el recorrido que debe realizar los ductos para conectar cada elemento en el plano, el recorrido puede ser por techo, por pared o por piso cada uno tiene su propia simbología (ver modelo de planos eléctricos) en el trazo se debe indicar la cantidad de conductores que van en cada tramo Trazo y recorrido de los ductos

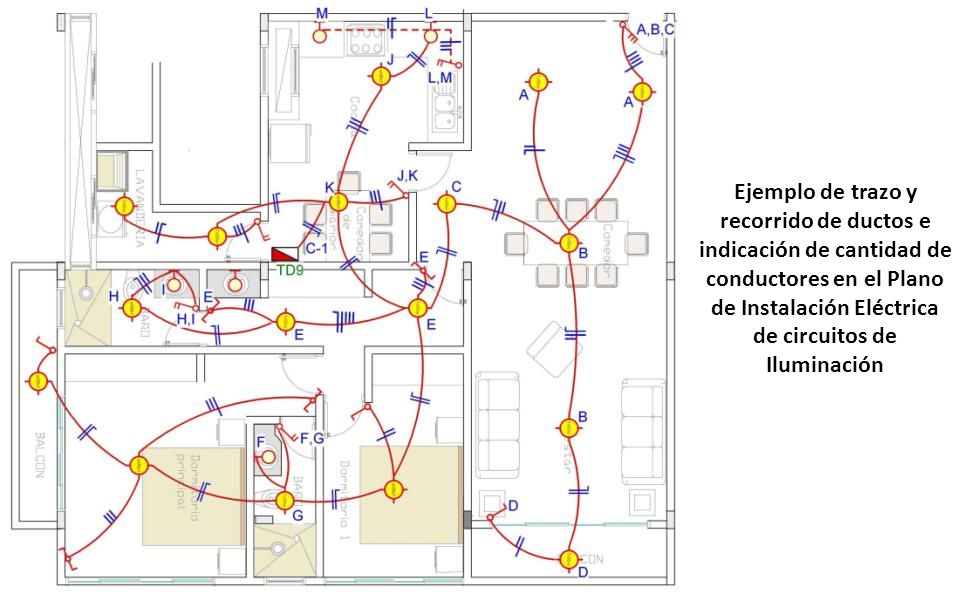

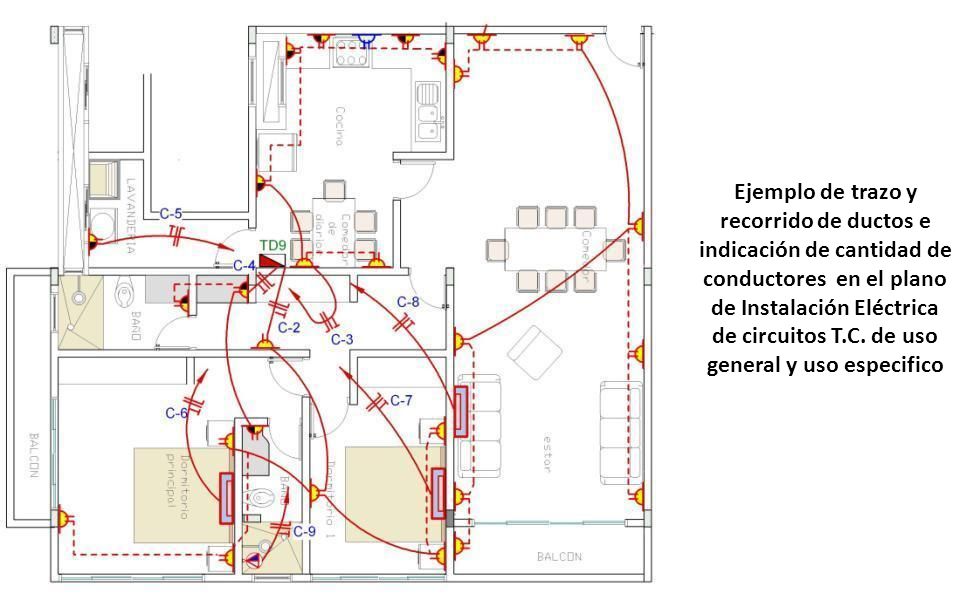

97 Ejemplo de trazo y recorrido de ductos e indicación de cantidad de conductores en el Plano de Instalación Eléctrica de circuitos de Iluminación

98 Ejemplo de trazo y recorrido de ductos e indicación de cantidad de conductores en el plano de Instalación Eléctrica de circuitos T.C. de uso general y uso especifico

99 12. Calculo de la sección de los conductores de cada circuito

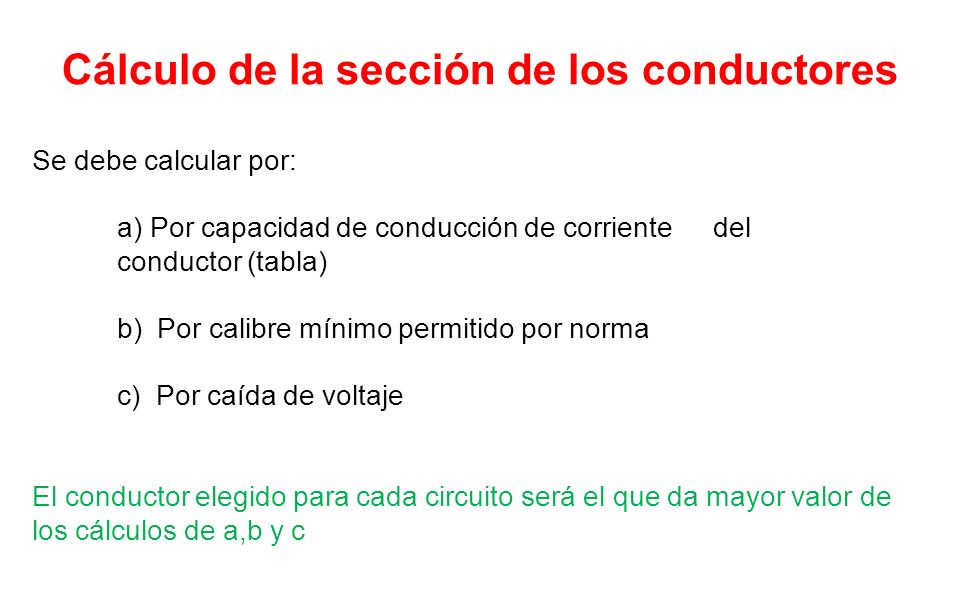

100 Se debe calcular por: a) Por capacidad de conducción de corriente del conductor (tabla) b) Por calibre mínimo permitido por norma c) Por caída de voltaje El conductor elegido para cada circuito será el que da mayor valor de los cálculos de a,b y c Cálculo de la sección de los conductores

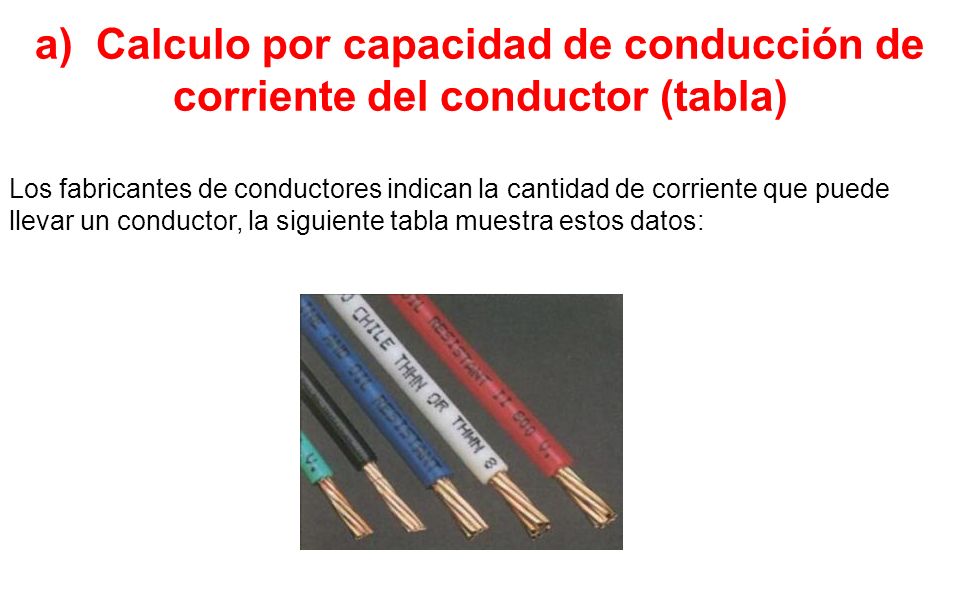

101 Los fabricantes de conductores indican la cantidad de corriente que puede llevar un conductor, la siguiente tabla muestra estos datos: a) Calculo por capacidad de conducción de corriente del conductor (tabla)

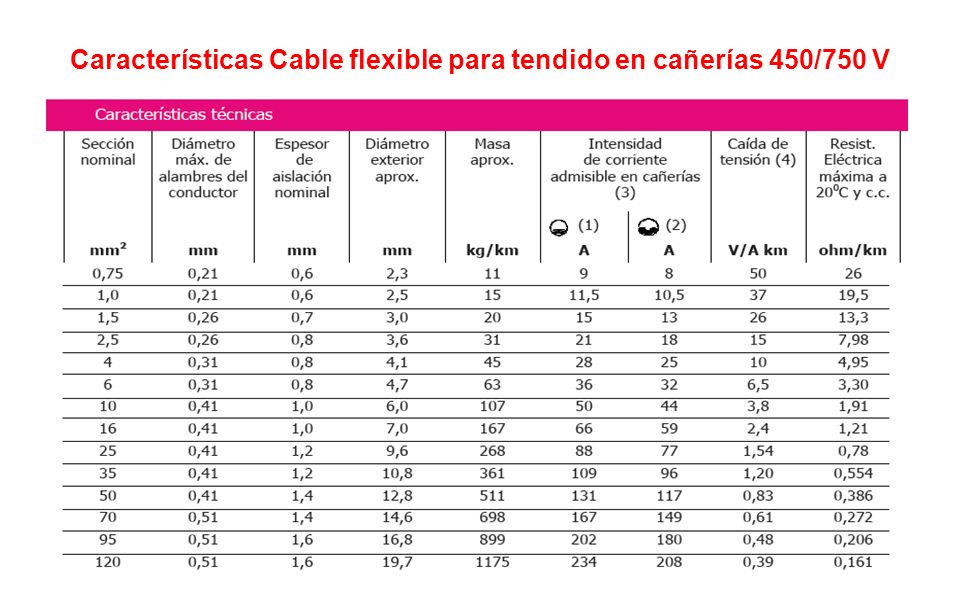

102 Características Cable flexible para tendido en cañerías 450/750 V

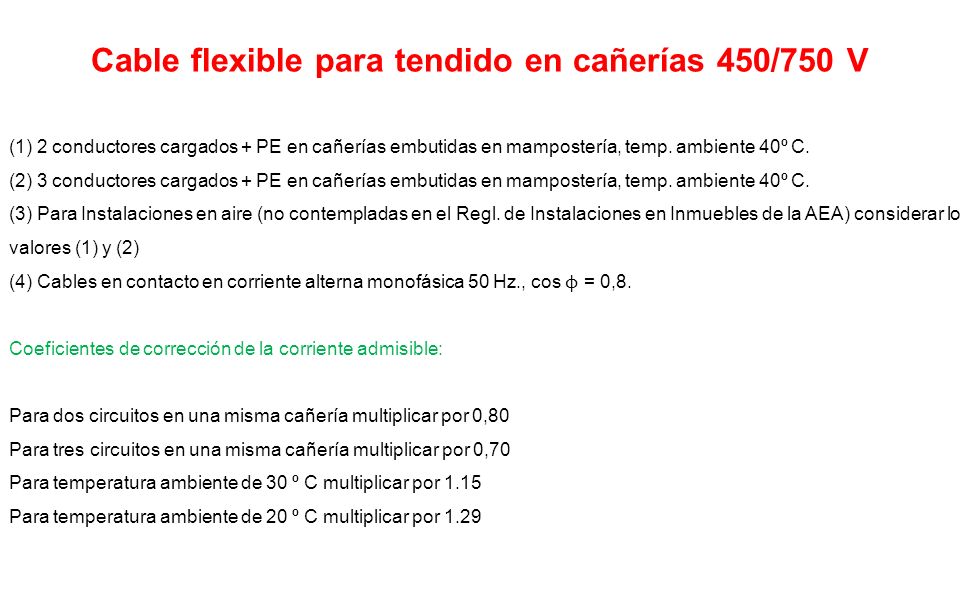

103 Cable flexible para tendido en cañerías 450/750 V (1) 2 conductores cargados + PE en cañerías embutidas en mampostería, temp. ambiente 40º C. (2) 3 conductores cargados + PE en cañerías embutidas en mampostería, temp. ambiente 40º C. (3) Para Instalaciones en aire (no contempladas en el Regl. de Instalaciones en Inmuebles de la AEA) considerar los valores (1) y (2) (4) Cables en contacto en corriente alterna monofásica 50 Hz., cos ϕ = 0,8. Coeficientes de corrección de la corriente admisible: Para dos circuitos en una misma cañería multiplicar por 0,80 Para tres circuitos en una misma cañería multiplicar por 0,70 Para temperatura ambiente de 30 º C multiplicar por 1.15 Para temperatura ambiente de 20 º C multiplicar por 1.29

104 monofásicoTrifásico Ecuación para calcular corriente I = Corriente que circula por cada fase del circuito en [A] V FN = Voltaje entre fase y neutro (220 V) V FF = Voltaje entre fase y fase (380 V) S = Potencia Aparente del circuito en [VA] P = Potencia Activa en [W] cosφ = factor de potencia (cosφ=1 para iluminación, cosφ= 0.8 para T.C.) N T S R ITIT ISIS IRIR ININ N F I

105 Las normas Bolivianas NB777 indican la sección mínima de conductores que se pueden utilizar en circuitos y alimentadores: b) Calculo por calibre mínimo permitido por norma CircuitoSección mínima Circuitos de Iluminación2.5mm² o Nº 14 AWG Circuitos de T.C.4 mm² o Nº 12 AWG Alimentador monofásico6 mm² o Nº 10 AWG Alimentador trifásico10 mm² o Nº 8 AWG

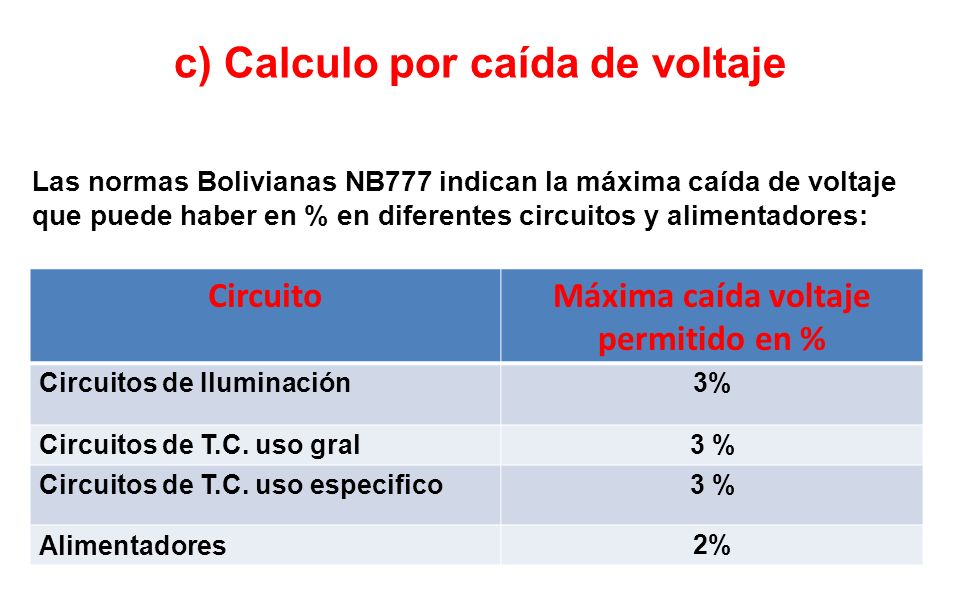

106 Las normas Bolivianas NB777 indican la máxima caída de voltaje que puede haber en % en diferentes circuitos y alimentadores: c) Calculo por caída de voltaje CircuitoMáxima caída voltaje permitido en % Circuitos de Iluminación3% Circuitos de T.C. uso gral3 % Circuitos de T.C. uso especifico3 % Alimentadores2%

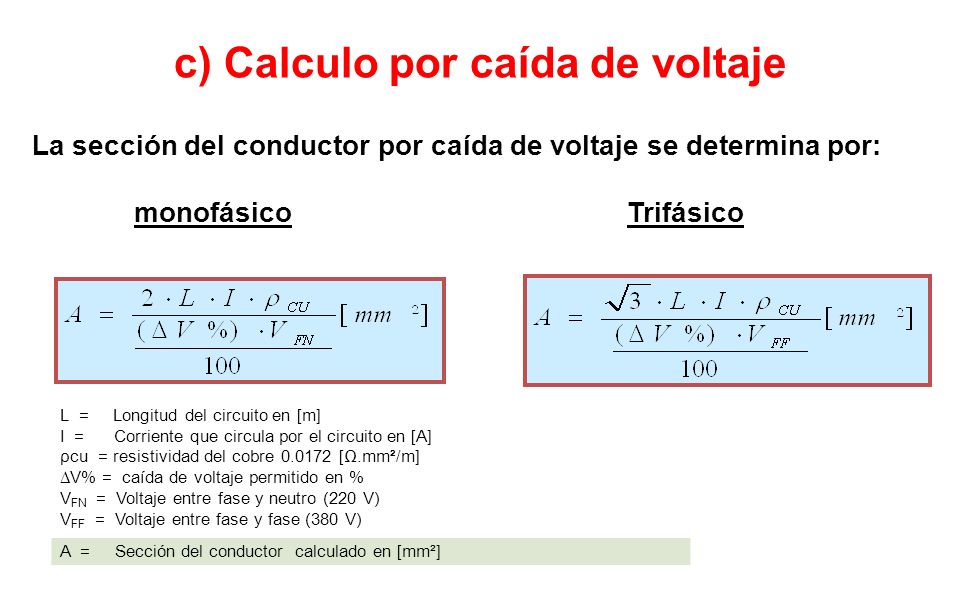

107 La sección del conductor por caída de voltaje se determina por: monofásicoTrifásico c) Calculo por caída de voltaje L = Longitud del circuito en [m] I = Corriente que circula por el circuito en [A] ρcu = resistividad del cobre 0.0172 [Ω.mm²/m]  V% = caída de voltaje permitido en % V FN = Voltaje entre fase y neutro (220 V) V FF = Voltaje entre fase y fase (380 V) A = Sección del conductor calculado en [mm²]

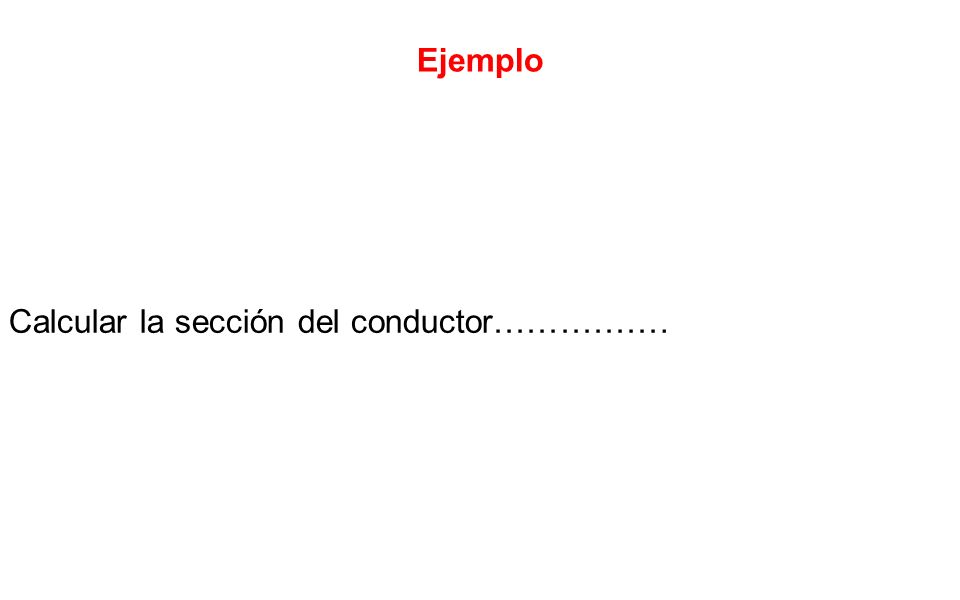

108 Ejemplo Calcular la sección del conductor…………….

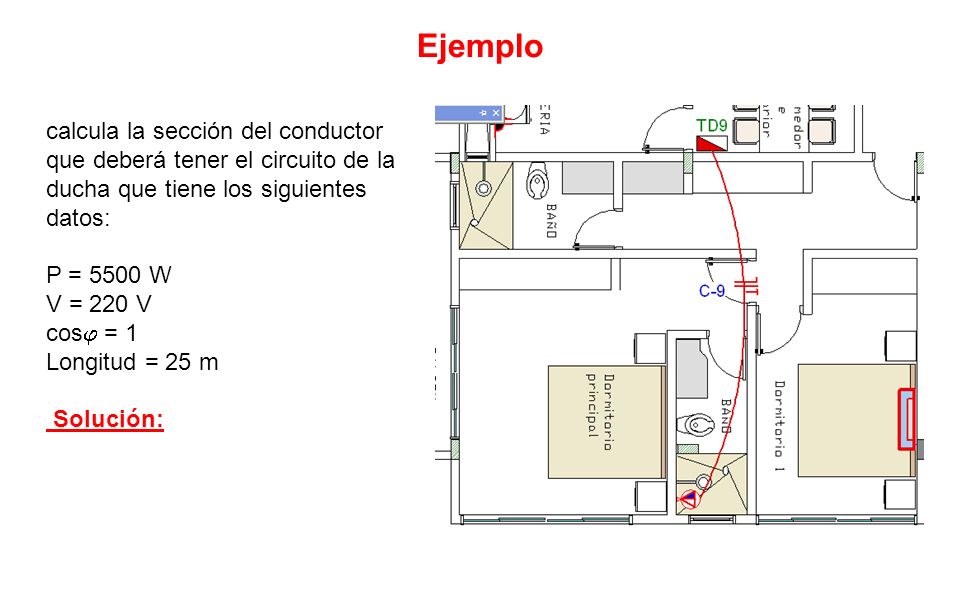

109 Ejemplo calcula la sección del conductor que deberá tener el circuito de la ducha que tiene los siguientes datos: P = 5500 W V = 220 V cos  = 1 Longitud = 25 m Solución:

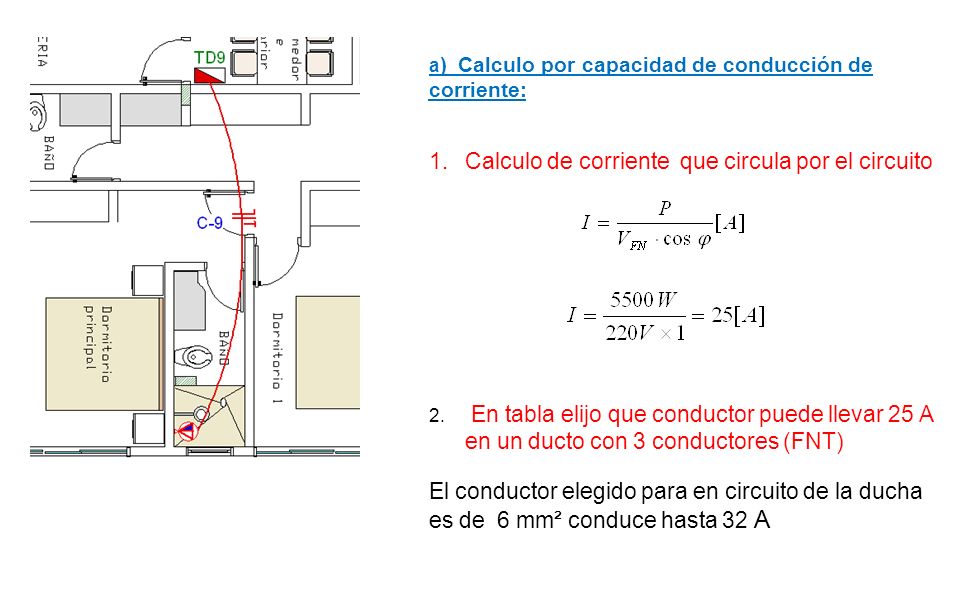

110 a ) Calculo por capacidad de conducción de corriente: 1.Calculo de corriente que circula por el circuito 2. En tabla elijo que conductor puede llevar 25 A en un ducto con 3 conductores (FNT) El conductor elegido para en circuito de la ducha es de 6 mm² conduce hasta 32 A

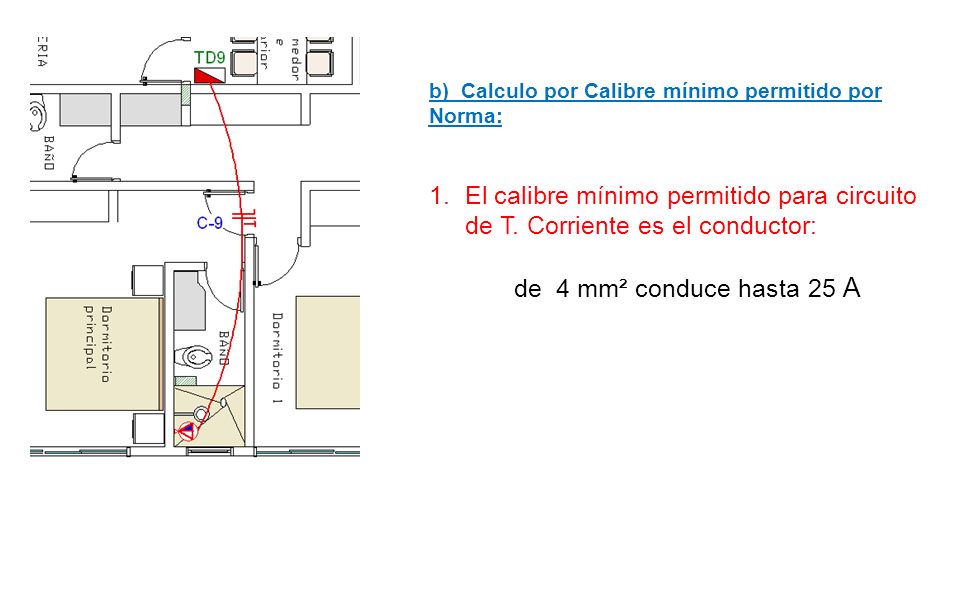

111 b) Calculo por Calibre mínimo permitido por Norma: 1.El calibre mínimo permitido para circuito de T. Corriente es el conductor: de 4 mm² conduce hasta 25 A

112 c)Calculo por Caída de voltaje: Solución: 1. Calculo de corriente que circula por el circuito 2. La sección del conductor por caída de voltaje se determina por Remplazando Valores 3. En tabla elijo que conductor de sección comercial El conductor elegido para el circuito de la ducha es de 4 mm² conduce hasta 28 A

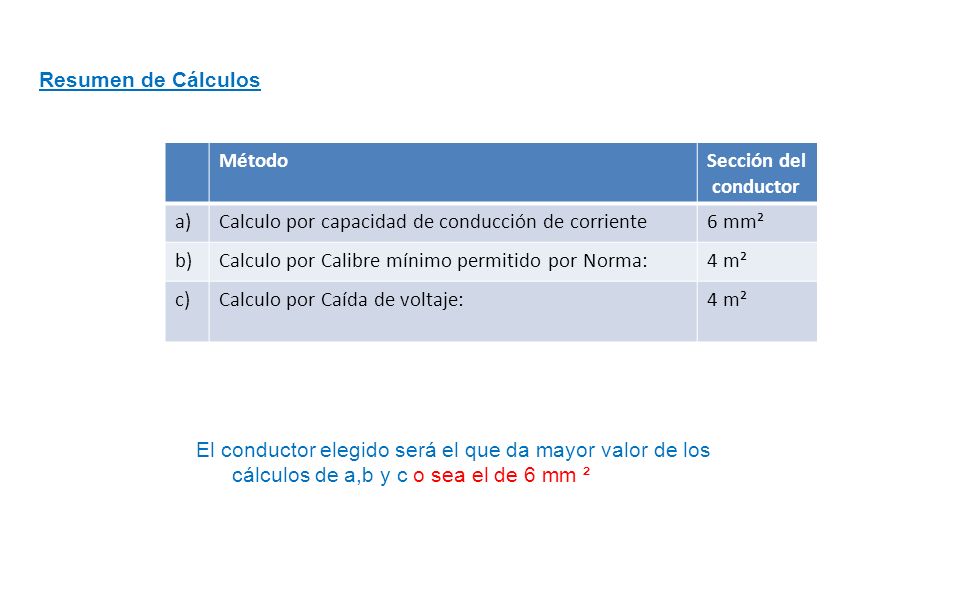

113 Resumen de Cálculos MétodoSección del conductor a)Calculo por capacidad de conducción de corriente6 mm² b)Calculo por Calibre mínimo permitido por Norma:4 m² c)Calculo por Caída de voltaje:4 m² El conductor elegido será el que da mayor valor de los cálculos de a,b y c o sea el de 6 mm ²

114 13. Calculo de la caída de voltaje en circuitos y alimentadores

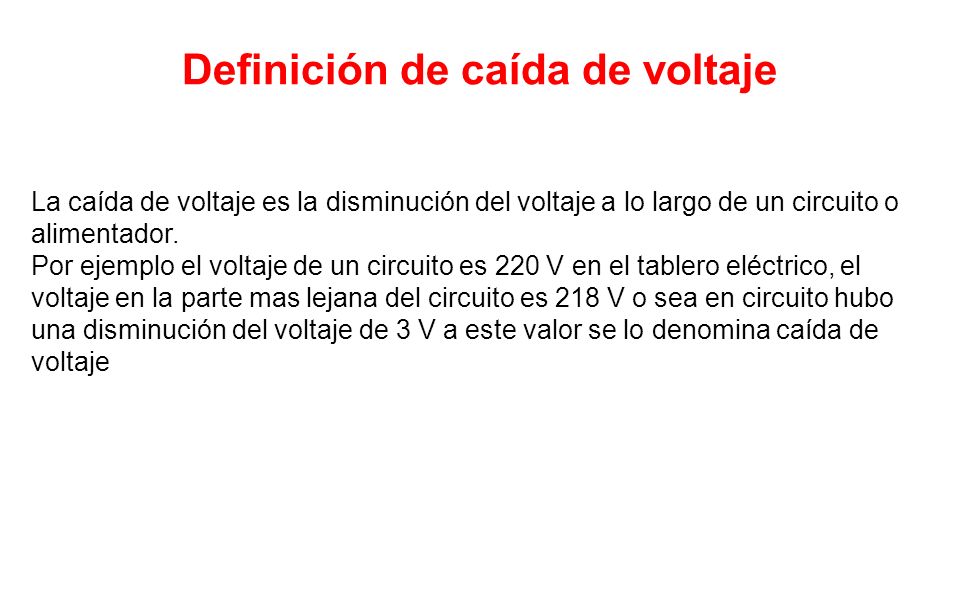

115 La caída de voltaje es la disminución del voltaje a lo largo de un circuito o alimentador. Por ejemplo el voltaje de un circuito es 220 V en el tablero eléctrico, el voltaje en la parte mas lejana del circuito es 218 V o sea en circuito hubo una disminución del voltaje de 3 V a este valor se lo denomina caída de voltaje Definición de caída de voltaje

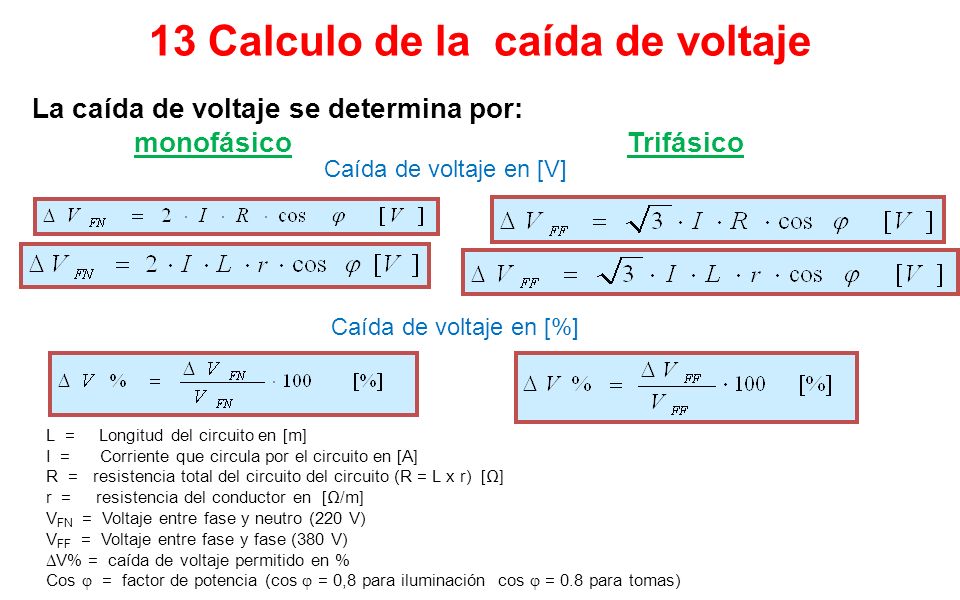

116 La caída de voltaje se determina por: monofásicoTrifásico 13 Calculo de la caída de voltaje L = Longitud del circuito en [m] I = Corriente que circula por el circuito en [A] R = resistencia total del circuito del circuito (R = L x r) [Ω] r = resistencia del conductor en [Ω/m] V FN = Voltaje entre fase y neutro (220 V) V FF = Voltaje entre fase y fase (380 V)  V% = caída de voltaje permitido en % Cos  = factor de potencia (cos  = 0,8 para iluminación cos  = 0.8 para tomas) Caída de voltaje en [V] Caída de voltaje en [%]

117 Ejemplo Calcular la caída de voltaje en [V] y en % de cada circuito

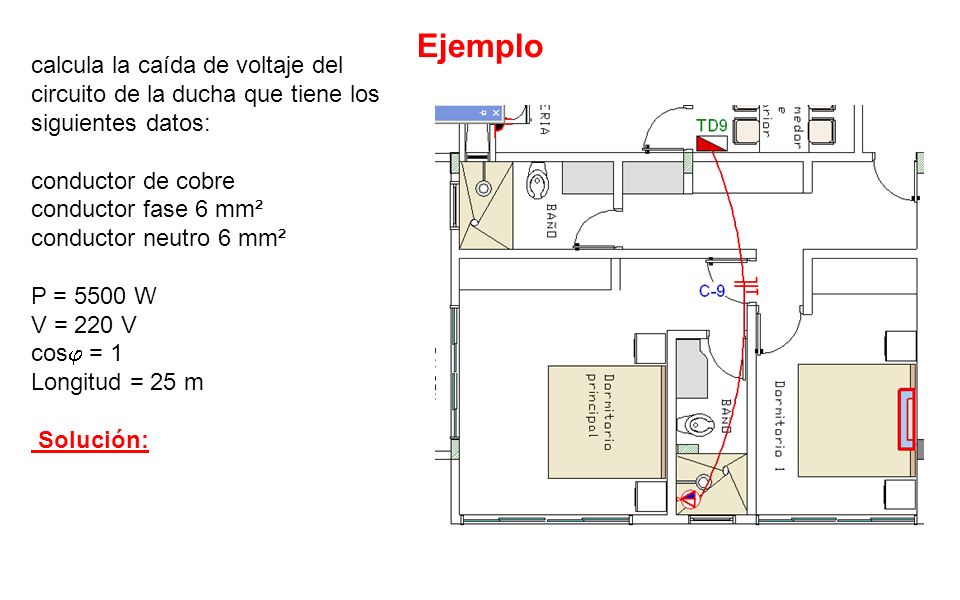

118 Ejemplo calcula la caída de voltaje del circuito de la ducha que tiene los siguientes datos: conductor de cobre conductor fase 6 mm² conductor neutro 6 mm² P = 5500 W V = 220 V cos  = 1 Longitud = 25 m Solución:

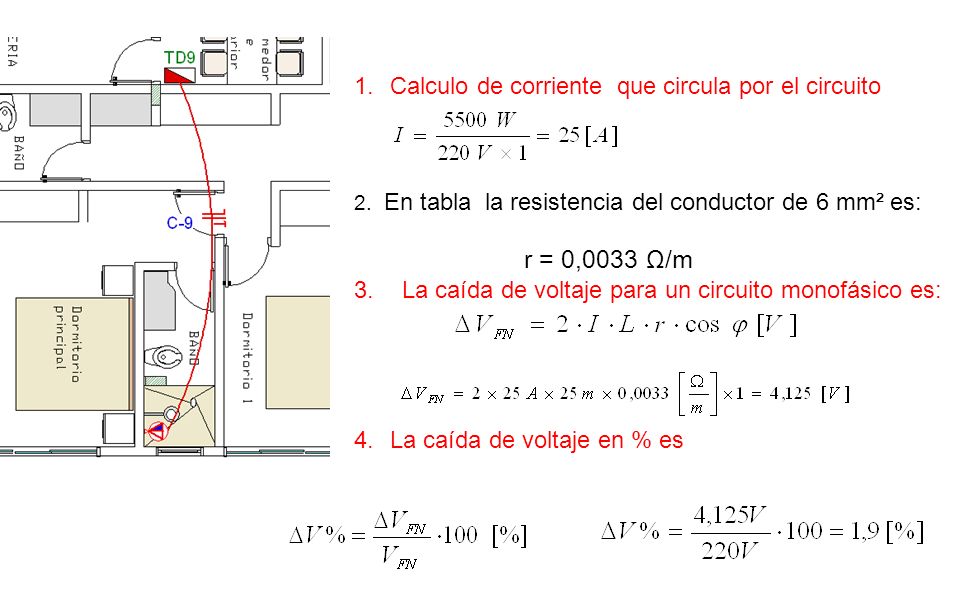

119 1.Calculo de corriente que circula por el circuito 2. En tabla la resistencia del conductor de 6 mm² es: r = 0,0033 Ω/m 3.La caída de voltaje para un circuito monofásico es: 4.La caída de voltaje en % es

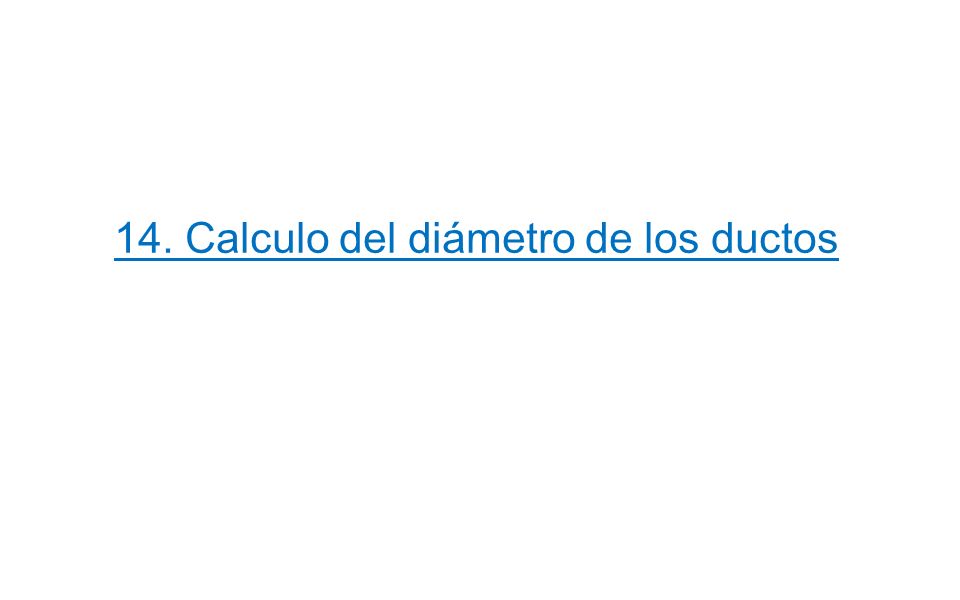

120 14. Calculo del diámetro de los ductos

121 Dimensionar ductos es determinar el tamaño nominal de del electroducto para cada tramo de la instalación El tamaño nominal del ducto es el diámetro externo de ducto expresado en pulgadas, poltronizado por la norma Calculo del diámetro de los ductos

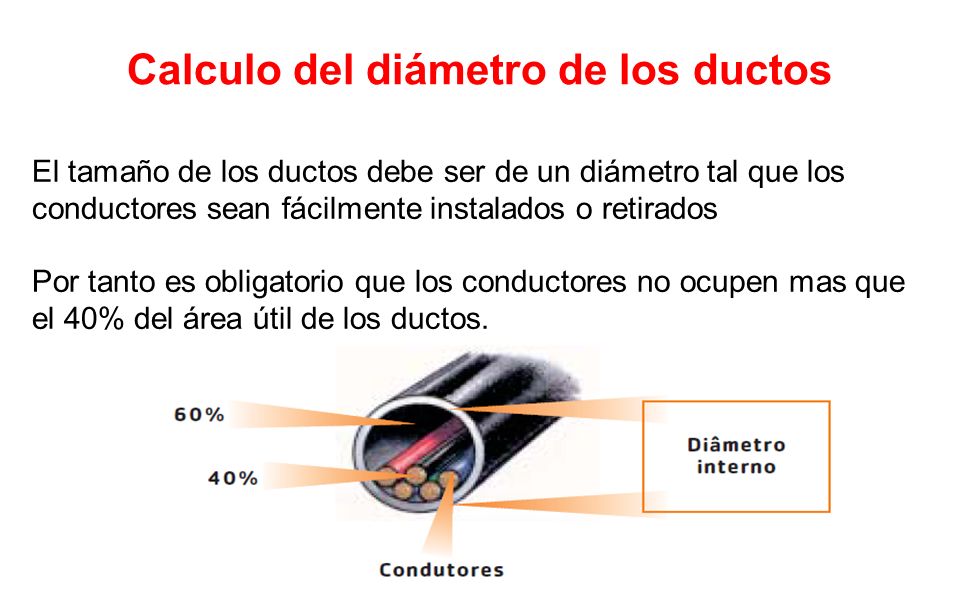

122 El tamaño de los ductos debe ser de un diámetro tal que los conductores sean fácilmente instalados o retirados Por tanto es obligatorio que los conductores no ocupen mas que el 40% del área útil de los ductos. Calculo del diámetro de los ductos

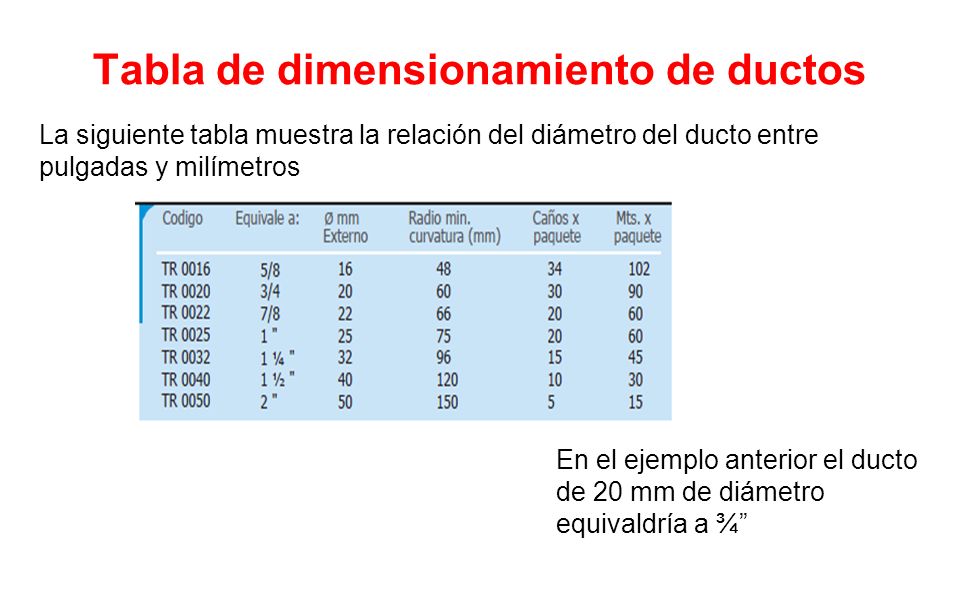

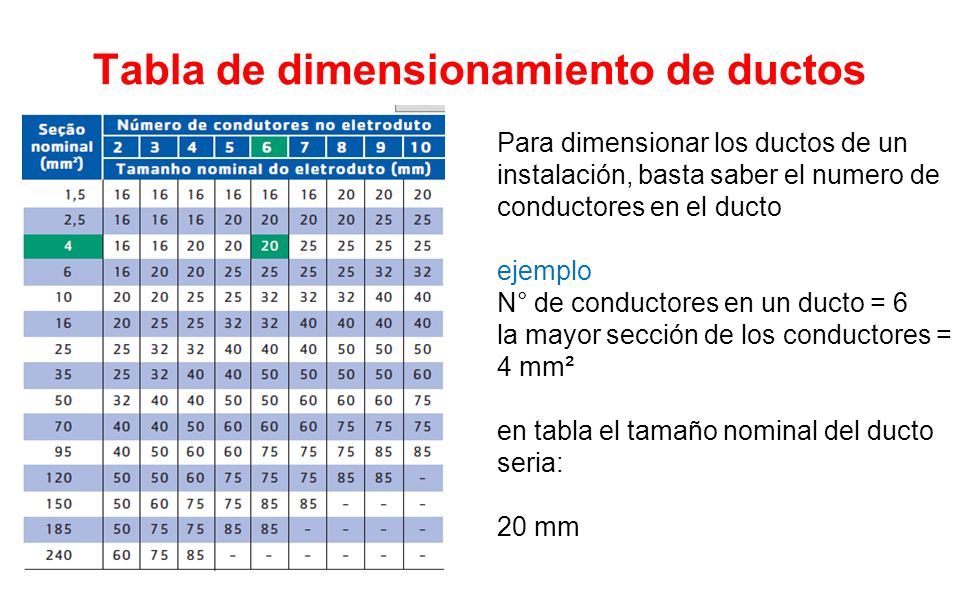

123 Tabla de dimensionamiento de ductos Para dimensionar los ductos de un instalación, basta saber el numero de conductores en el ducto ejemplo N° de conductores en un ducto = 6 la mayor sección de los conductores = 4 mm² en tabla el tamaño nominal del ducto seria: 20 mm

124 Tabla de dimensionamiento de ductos En el ejemplo anterior el ducto de 20 mm de diámetro equivaldría a ¾” La siguiente tabla muestra la relación del diámetro del ducto entre pulgadas y milímetros

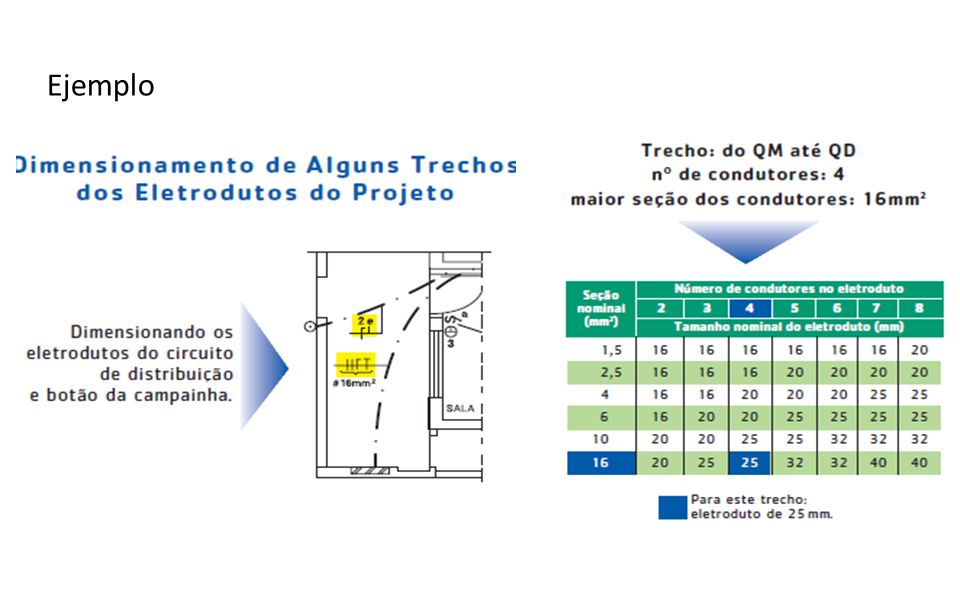

125 Ejemplo

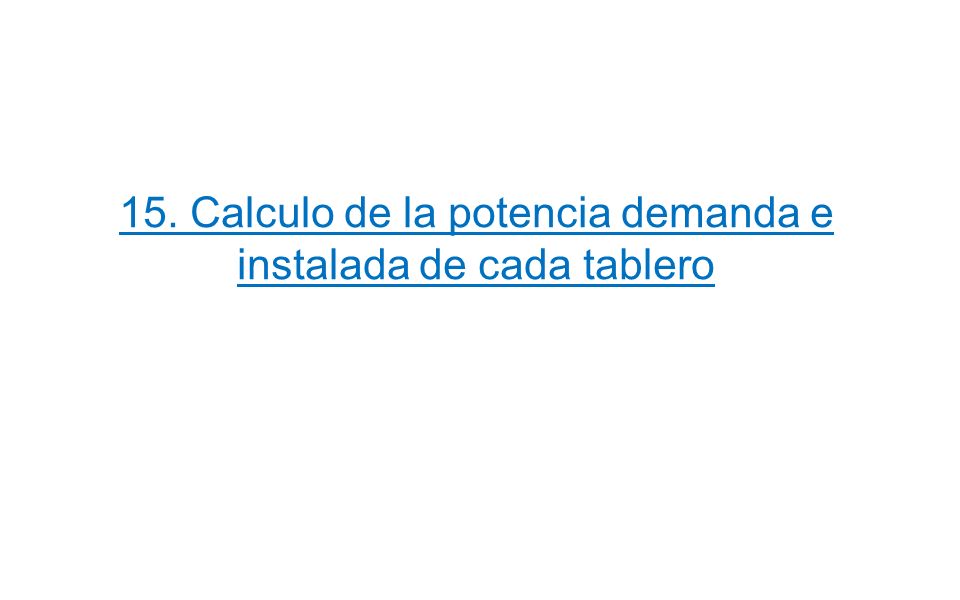

126 15. Calculo de la potencia demanda e instalada de cada tablero

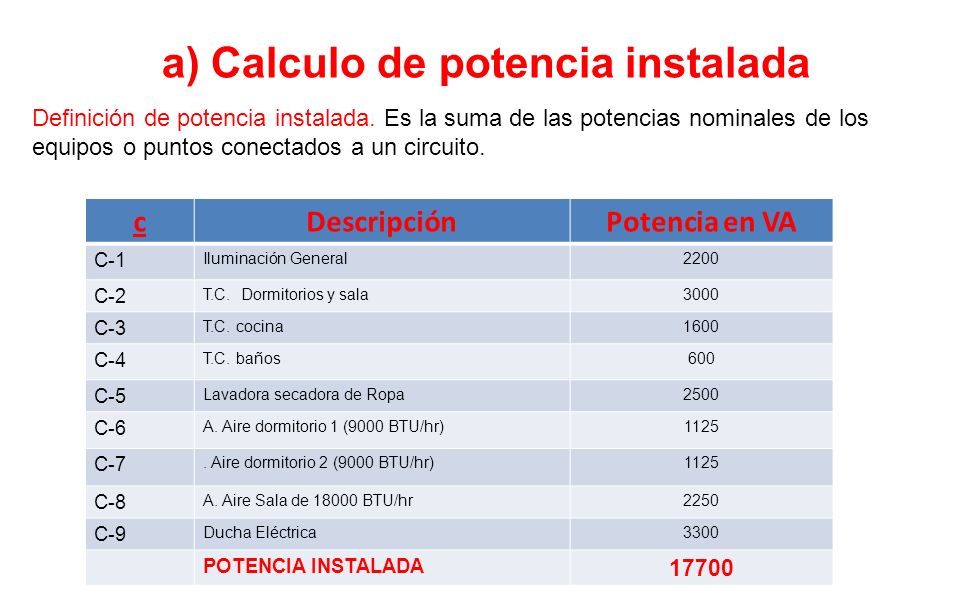

127 Definición de potencia instalada. Es la suma de las potencias nominales de los equipos o puntos conectados a un circuito. a) Calculo de potencia instalada cDescripciónPotencia en VA C-1 Iluminación General2200 C-2 T.C. Dormitorios y sala3000 C-3 T.C. cocina1600 C-4 T.C. baños600 C-5 Lavadora secadora de Ropa2500 C-6 A. Aire dormitorio 1 (9000 BTU/hr)1125 C-7. Aire dormitorio 2 (9000 BTU/hr)1125 C-8 A. Aire Sala de 18000 BTU/hr2250 C-9 Ducha Eléctrica3300 POTENCIA INSTALADA 17700

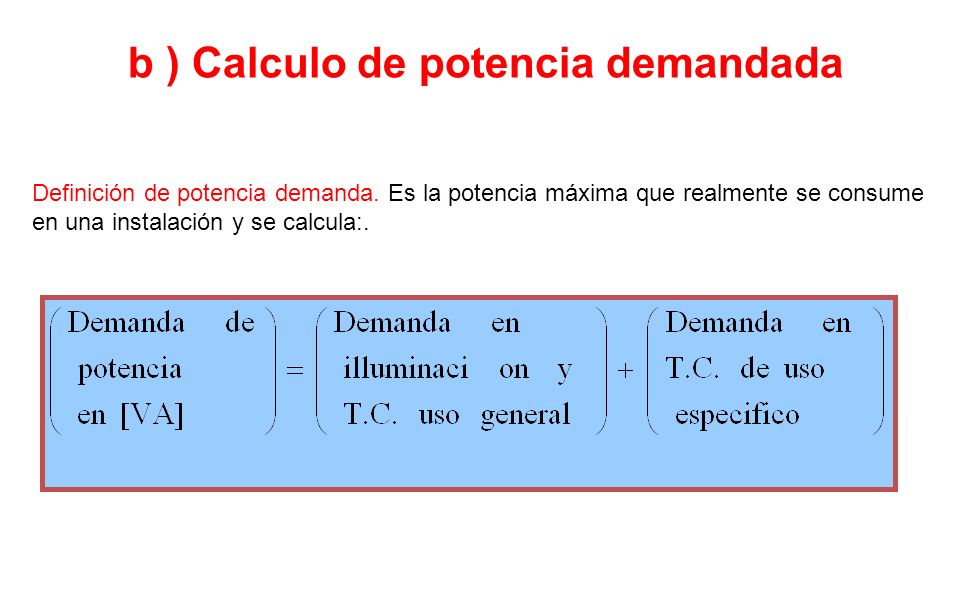

128 b ) Calculo de potencia demandada Definición de potencia demanda. Es la potencia máxima que realmente se consume en una instalación y se calcula:.

129 1) Factores de demanda para iluminación y T. C. uso general: b ) Calculo de potencia demandada Potencia instaladaFactor de demanda Los 1ros 3000 VA100 % De 3001 a 8000 VA (4999 VA)35 % De 8001 VA a mas25 % 2) Factores de demanda para T. C. uso especifico o fuerza: Nº de puntos de fuerza o TC USO ESPECIFICO Factor de demanda 2 o menos100 % 3 a 575 % 6 o mas50 %

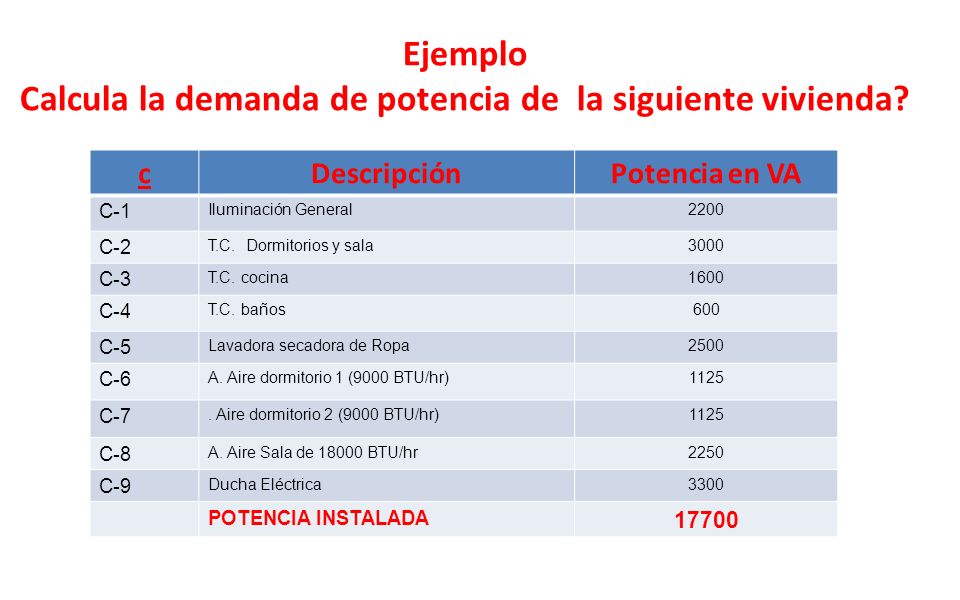

130 Ejemplo Calcula la demanda de potencia de la siguiente vivienda? cDescripciónPotencia en VA C-1 Iluminación General2200 C-2 T.C. Dormitorios y sala3000 C-3 T.C. cocina1600 C-4 T.C. baños600 C-5 Lavadora secadora de Ropa2500 C-6 A. Aire dormitorio 1 (9000 BTU/hr)1125 C-7. Aire dormitorio 2 (9000 BTU/hr)1125 C-8 A. Aire Sala de 18000 BTU/hr2250 C-9 Ducha Eléctrica3300 POTENCIA INSTALADA 17700

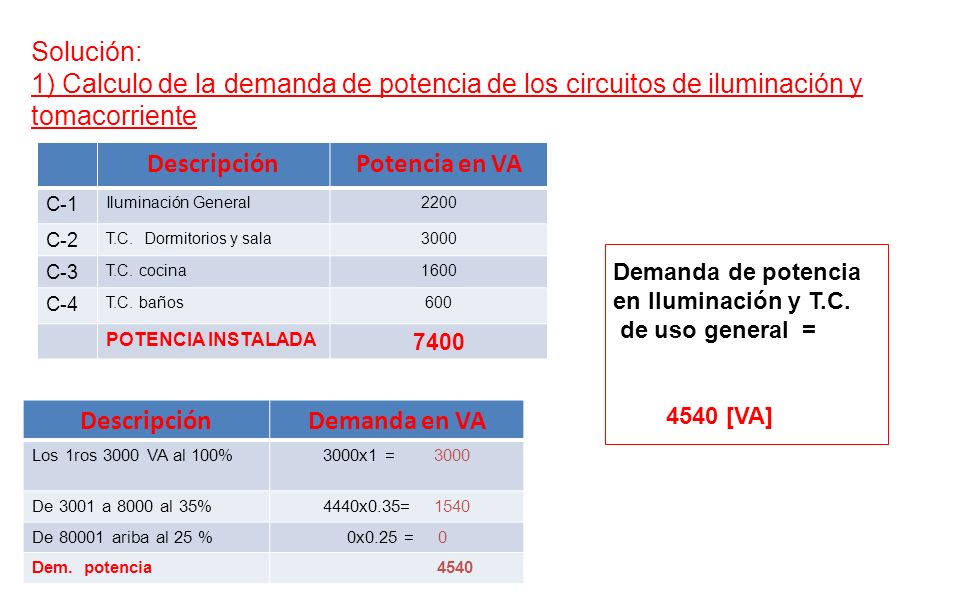

131 Solución: 1) Calculo de la demanda de potencia de los circuitos de iluminación y tomacorriente DescripciónDemanda en VA Los 1ros 3000 VA al 100%3000x1 = 3000 De 3001 a 8000 al 35%4440x0.35= 1540 De 80001 ariba al 25 %0x0.25 = 0 Dem. potencia 4540 Demanda de potencia en Iluminación y T.C. de uso general = 4540 [VA] DescripciónPotencia en VA C-1 Iluminación General2200 C-2 T.C. Dormitorios y sala3000 C-3 T.C. cocina1600 C-4 T.C. baños600 POTENCIA INSTALADA 7400

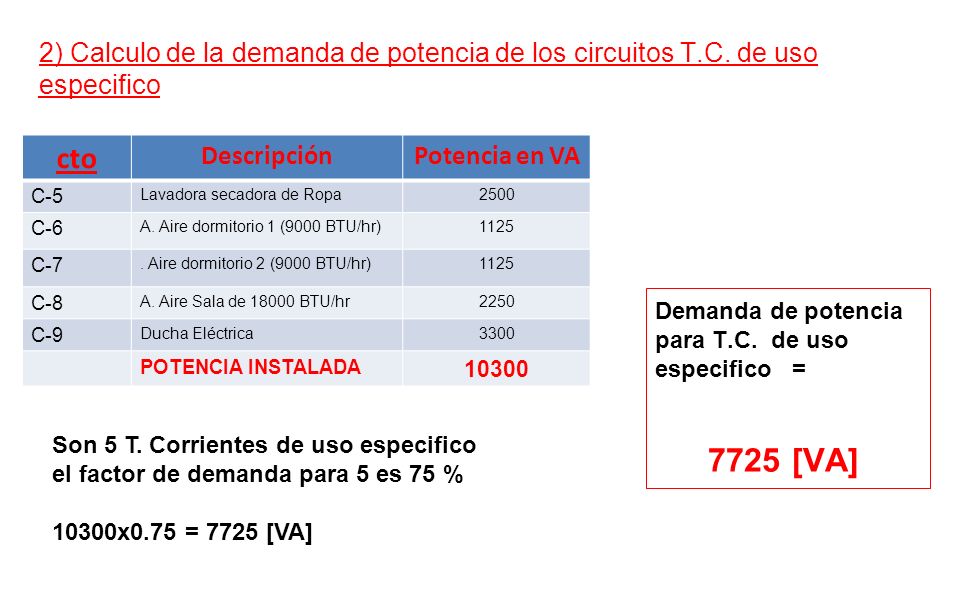

132 Son 5 T. Corrientes de uso especifico el factor de demanda para 5 es 75 % 10300x0.75 = 7725 [VA] Demanda de potencia para T.C. de uso especifico = 7725 [VA] cto DescripciónPotencia en VA C-5 Lavadora secadora de Ropa2500 C-6 A. Aire dormitorio 1 (9000 BTU/hr)1125 C-7. Aire dormitorio 2 (9000 BTU/hr)1125 C-8 A. Aire Sala de 18000 BTU/hr2250 C-9 Ducha Eléctrica3300 POTENCIA INSTALADA 10300 2) Calculo de la demanda de potencia de los circuitos T.C. de uso especifico

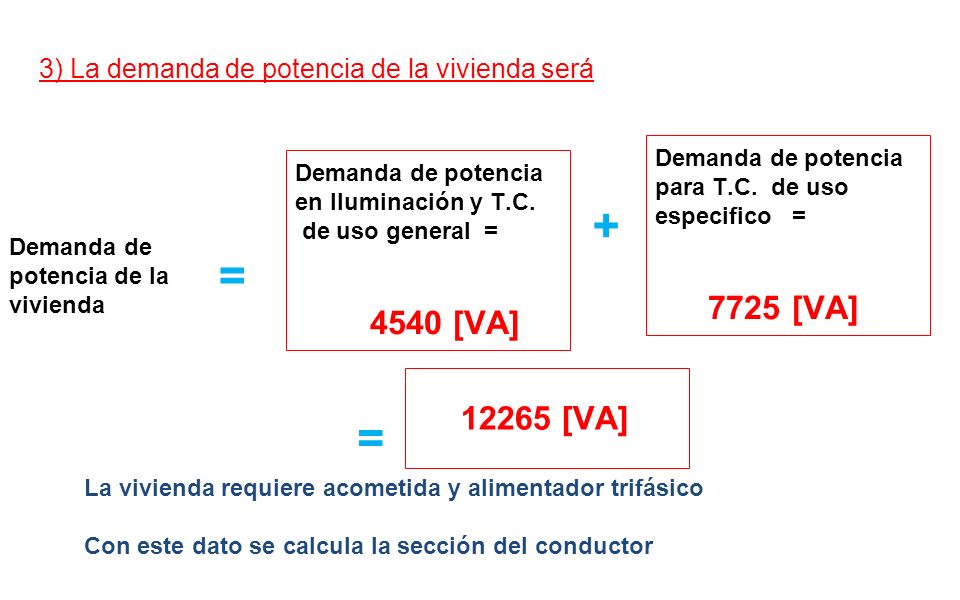

133 Demanda de potencia de la vivienda Demanda de potencia para T.C. de uso especifico = 7725 [VA] Demanda de potencia en Iluminación y T.C. de uso general = 4540 [VA] = + 12265 [VA] = La vivienda requiere acometida y alimentador trifásico Con este dato se calcula la sección del conductor 3) La demanda de potencia de la vivienda será

134 16 y 17. Calculo de la capacidad de los disyuntores termomagneticos

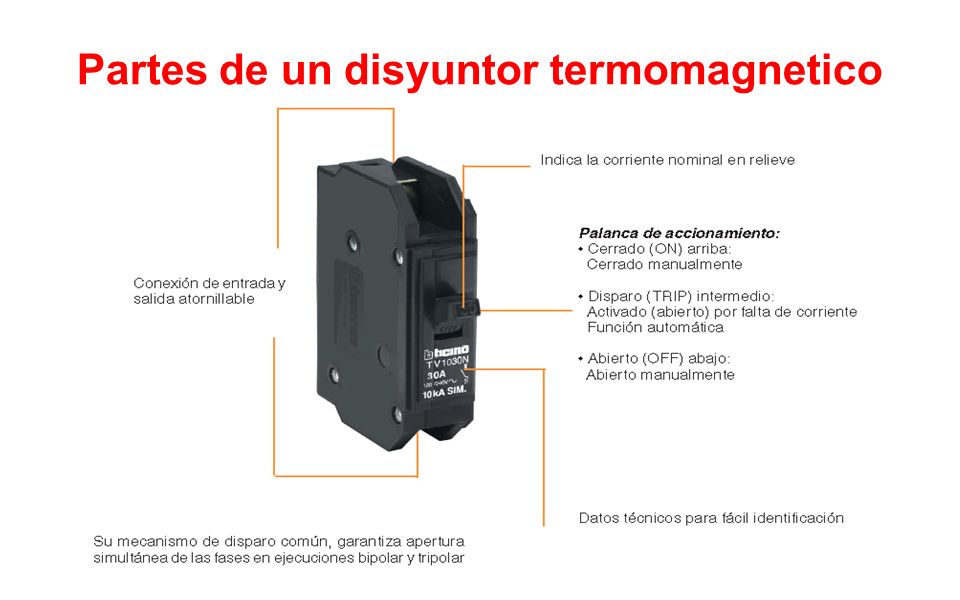

135 Partes de un disyuntor termomagnetico

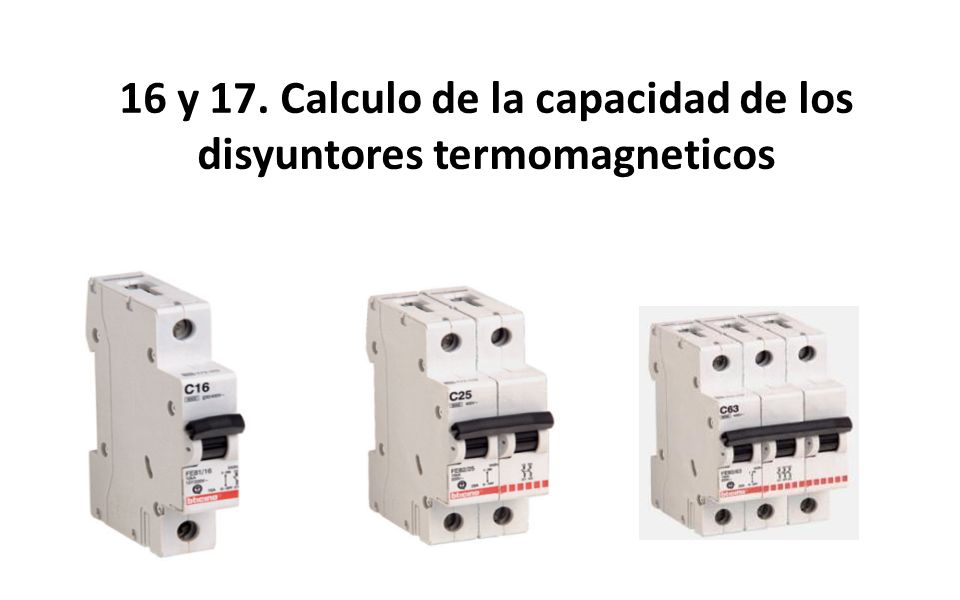

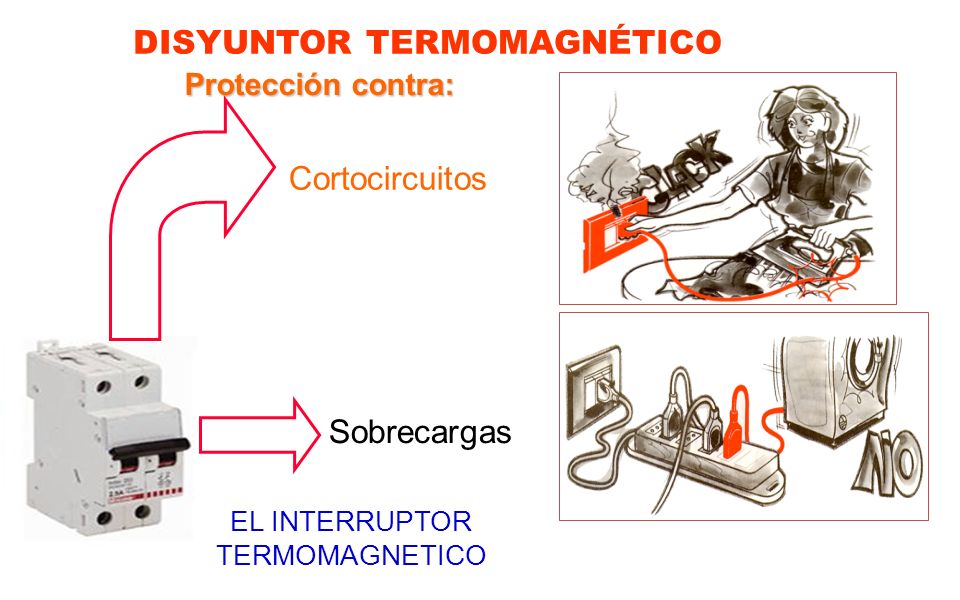

136 Protección contra: Cortocircuitos Sobrecargas EL INTERRUPTOR TERMOMAGNETICO DISYUNTOR TERMOMAGNÉTICO

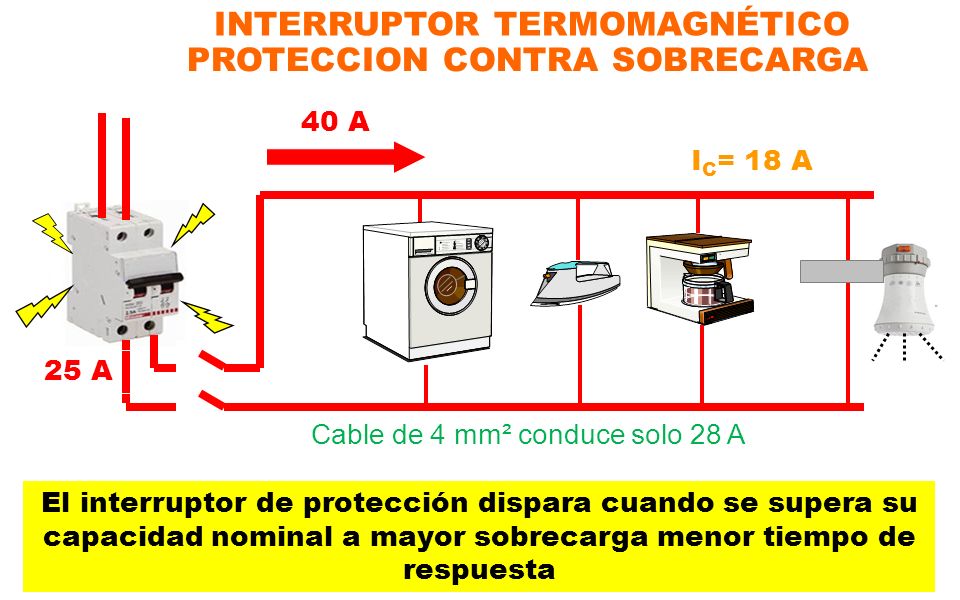

137 PROTECCION CONTRA SOBRECARGA INTERRUPTOR TERMOMAGNÉTICO 2 A8 A14 A 40 A I C = 18 A El interruptor de protección dispara cuando se supera su capacidad nominal a mayor sobrecarga menor tiempo de respuesta 25 A Cable de 4 mm² conduce solo 28 A

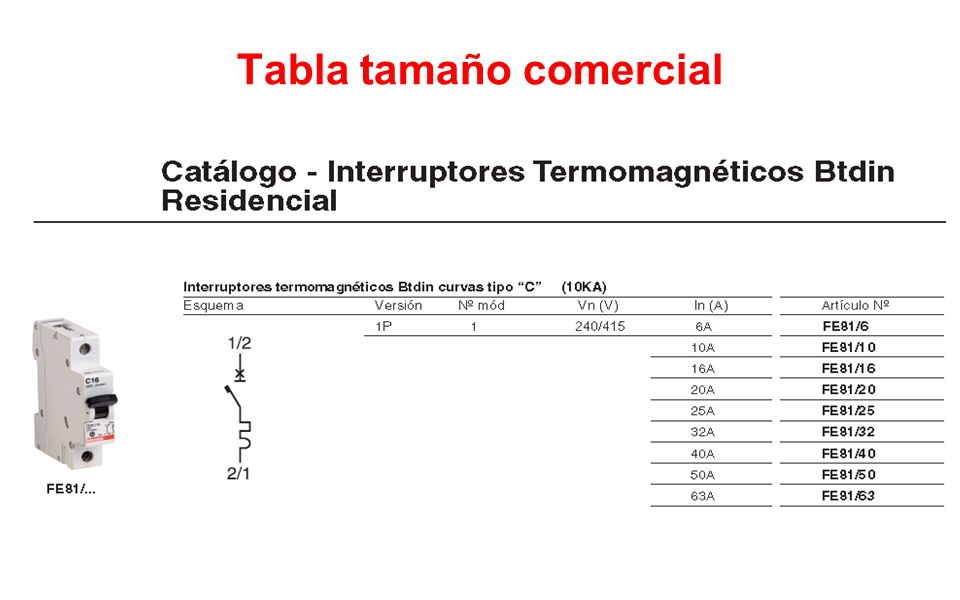

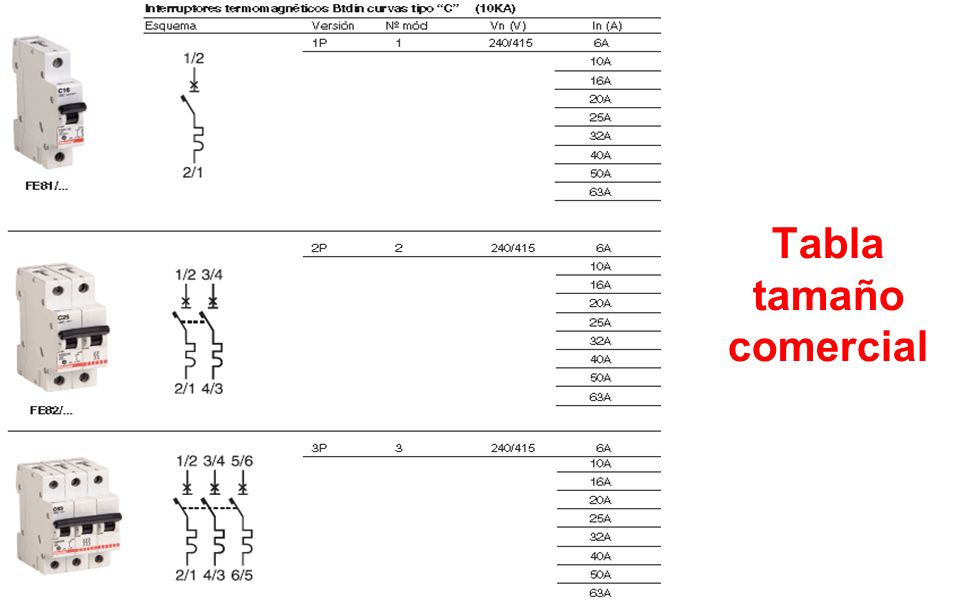

138 Tabla tamaño comercial

139 Tabla tamaño comercial

140 La corriente nominal del disyuntor termomagnetico en [A] se determina por: Calculo de la capacidad del disyuntor termomagnético I B = Corriente de diseño del circuito ó (corriente que circula por el circuito ) en [A] I Z = Corriente admisible del conductor en [A] I n = Corriente nominal del dispositivo de protección [A]

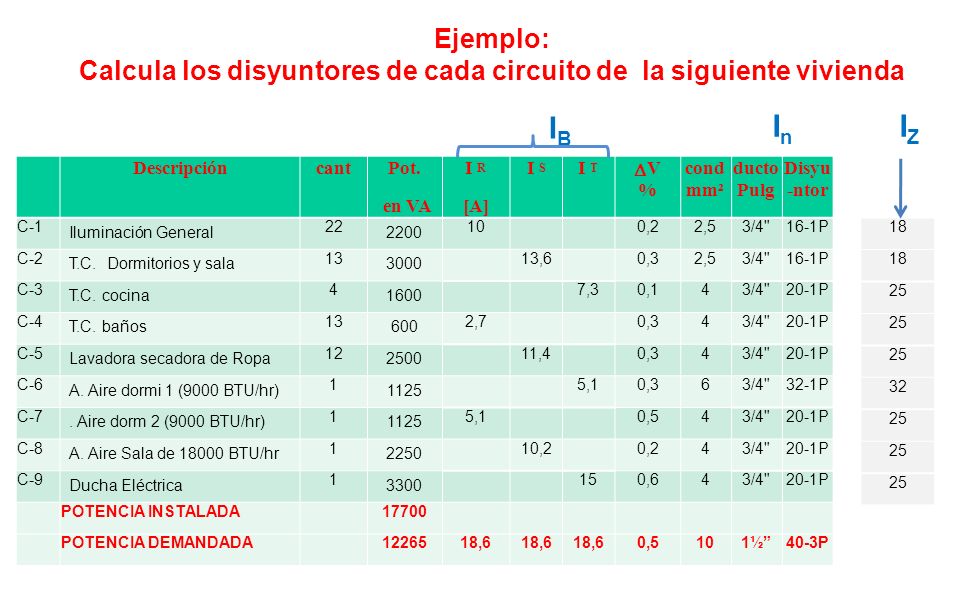

141 Ejemplo: Calcula los disyuntores de cada circuito de la siguiente vivienda DescripcióncantPot.I R I S I T V%V% cond mm² ducto Pulg Disyu -ntor en VA[A] C-1 Iluminación General 22 2200 100,22,53/4"16-1P C-2 T.C. Dormitorios y sala 13 3000 13,60,32,53/4"16-1P C-3 T.C. cocina 4 1600 7,30,143/4"20-1P C-4 T.C. baños 13 600 2,70,343/4"20-1P C-5 Lavadora secadora de Ropa 12 2500 11,40,343/4"20-1P C-6 A. Aire dormi 1 (9000 BTU/hr) 1 1125 5,10,363/4"32-1P C-7. Aire dorm 2 (9000 BTU/hr) 1 1125 5,10,543/4"20-1P C-8 A. Aire Sala de 18000 BTU/hr 1 2250 10,20,243/4"20-1P C-9 Ducha Eléctrica 1 3300 150,643/4"20-1P POTENCIA INSTALADA 17700 POTENCIA DEMANDADA1226518,6 0,5101½”40-3P 18 25 32 25 IZIZ InIn IBIB

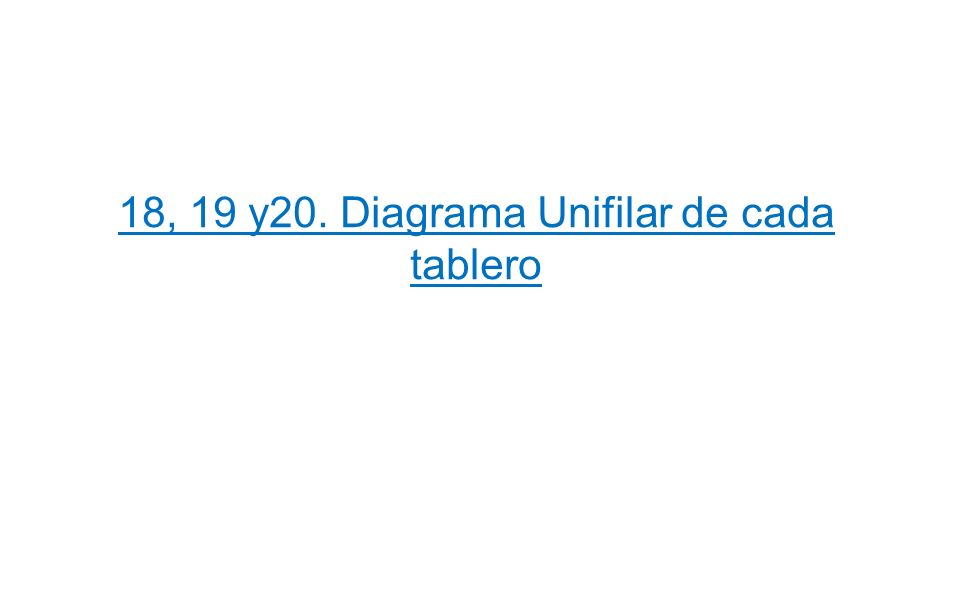

142 18, 19 y20. Diagrama Unifilar de cada tablero

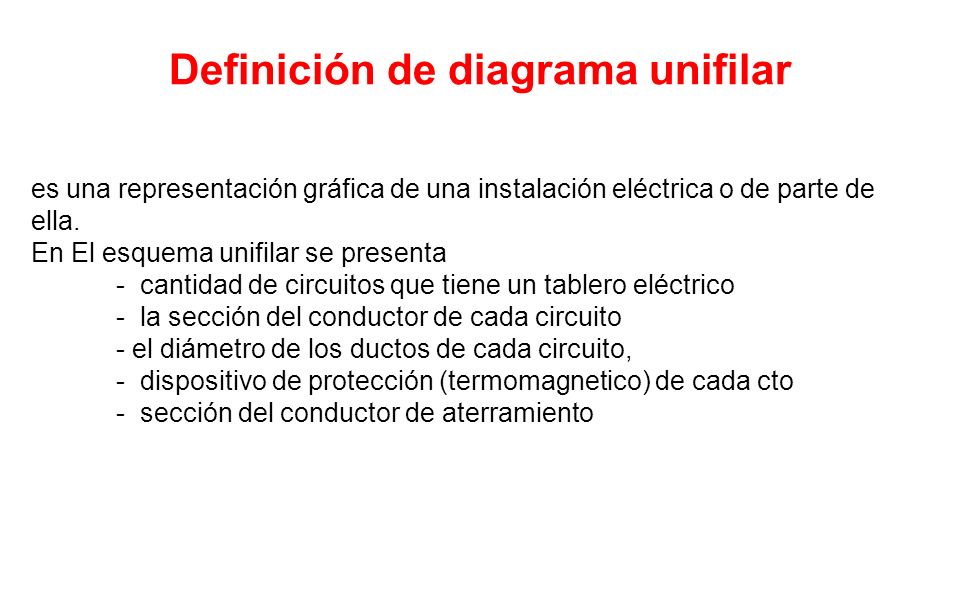

143 es una representación gráfica de una instalación eléctrica o de parte de ella. En El esquema unifilar se presenta - cantidad de circuitos que tiene un tablero eléctrico - la sección del conductor de cada circuito - el diámetro de los ductos de cada circuito, - dispositivo de protección (termomagnetico) de cada cto - sección del conductor de aterramiento Definición de diagrama unifilar

144 Diagrama Unifilar de tablero

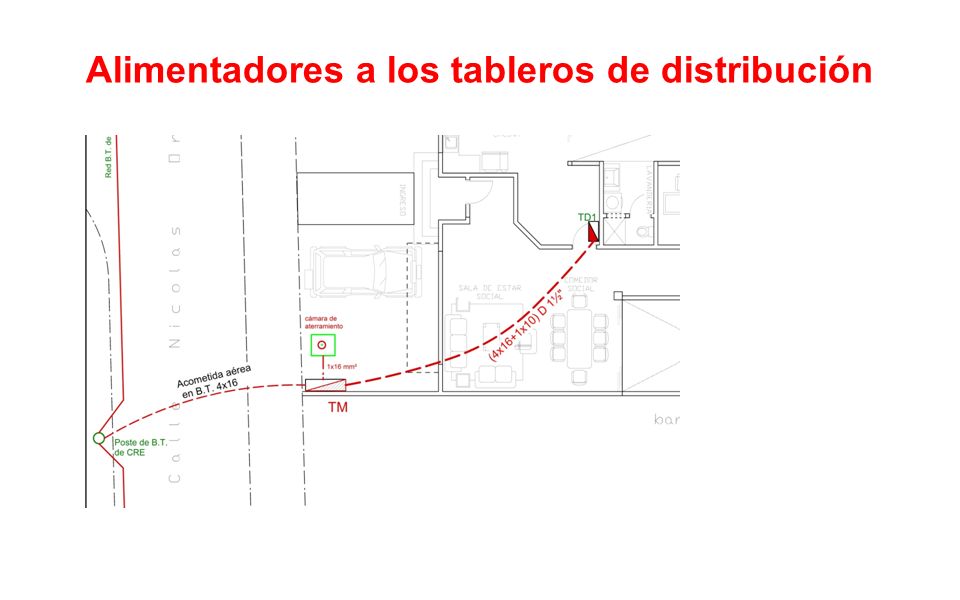

145 C. Alimentadores a los tableros de distribución

146 El dimensionamiento de este item ya esta explicado en los anteriores puntos Alimentadores a los tableros de distribución

147

148 D. Calculo de P.A.T de la Instalación

149 1,2 y 3. Calculo de los conductores de P.A.T.

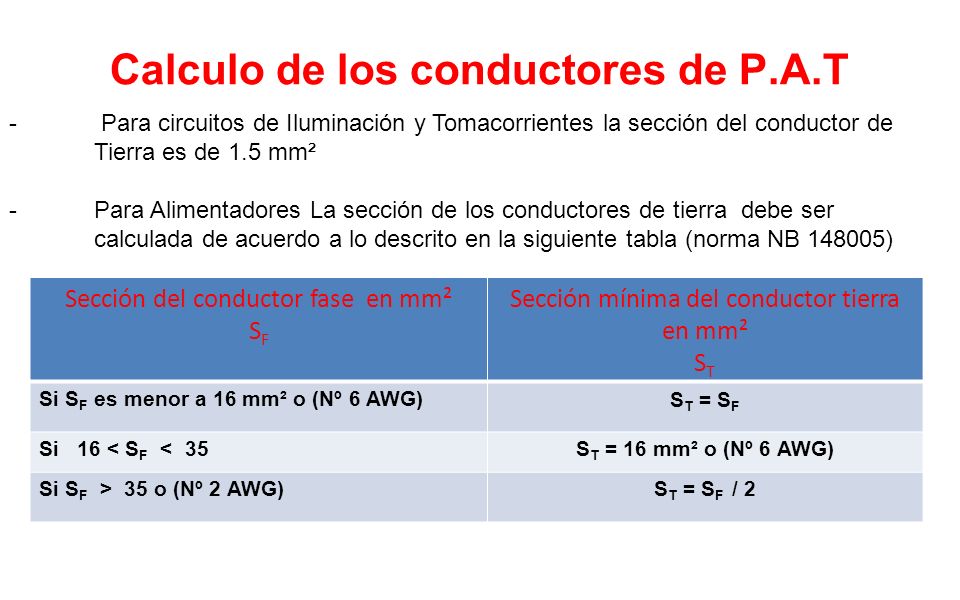

150 - Para circuitos de Iluminación y Tomacorrientes la sección del conductor de Tierra es de 1.5 mm² -Para Alimentadores La sección de los conductores de tierra debe ser calculada de acuerdo a lo descrito en la siguiente tabla (norma NB 148005) Calculo de los conductores de P.A.T Sección del conductor fase en mm² S F Sección mínima del conductor tierra en mm² S T Si S F es menor a 16 mm² o (Nº 6 AWG)S T = S F Si 16 < S F < 35S T = 16 mm² o (Nº 6 AWG) Si S F > 35 o (Nº 2 AWG)S T = S F / 2

151 -Ejemplo de Puesta a Tierra de Un panel de medición que tenia un alimentador trifásico donde la sección de las fases es de 25 mm²

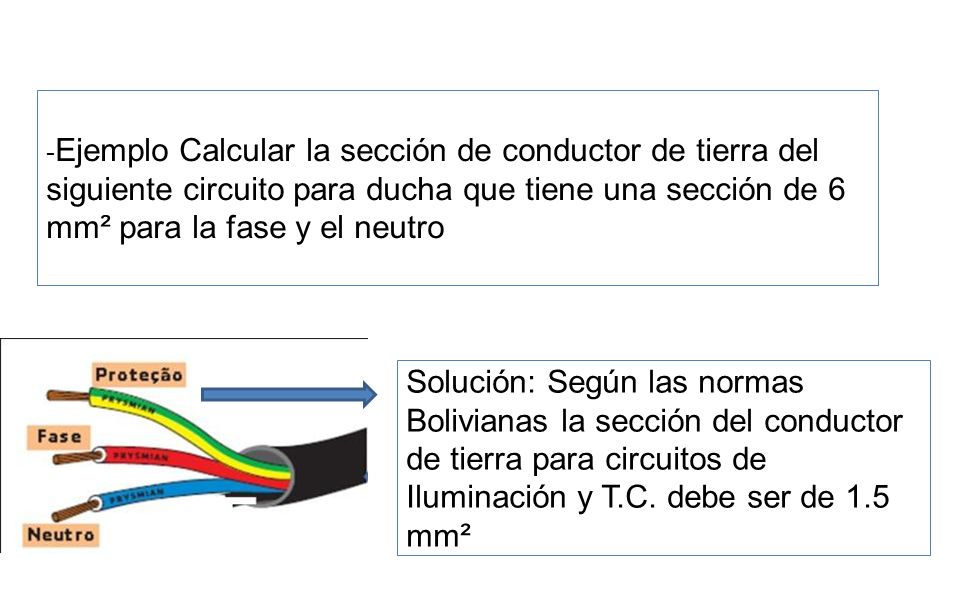

152 - Ejemplo Calcular la sección de conductor de tierra del siguiente circuito para ducha que tiene una sección de 6 mm² para la fase y el neutro Solución: Según las normas Bolivianas la sección del conductor de tierra para circuitos de Iluminación y T.C. debe ser de 1.5 mm²
