1 Circuitos eléctricos 2 Tarea #2

2 Integrantes: Omar Rodríguez Cerón Eduardo Cesar Pérez talpa José Edgar Marín Flores Edgar Alberto Luna Coyotl José Tecuitl Xochihua

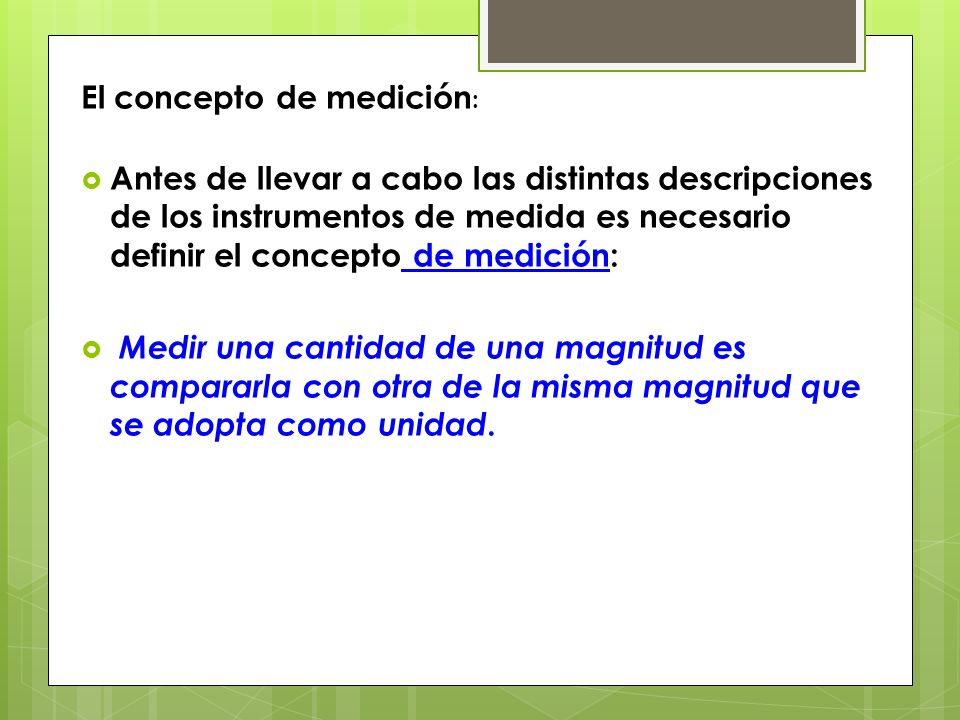

3 El concepto de medición :  Antes de llevar a cabo las distintas descripciones de los instrumentos de medida es necesario definir el concepto de medición:  Medir una cantidad de una magnitud es compararla con otra de la misma magnitud que se adopta como unidad.

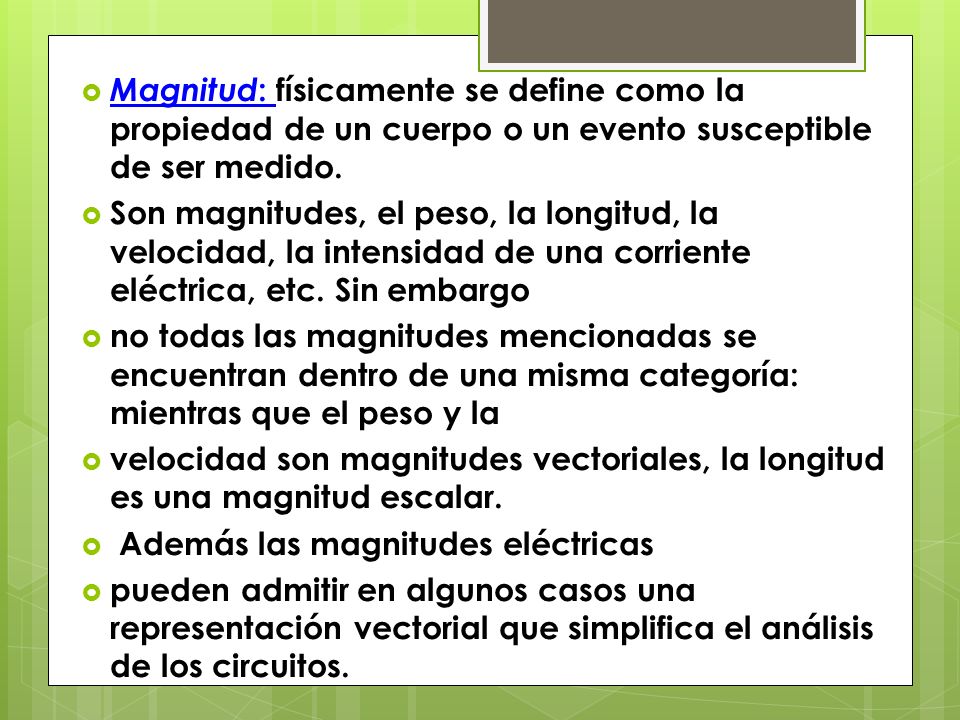

4  Magnitud : físicamente se define como la propiedad de un cuerpo o un evento susceptible de ser medido.  Son magnitudes, el peso, la longitud, la velocidad, la intensidad de una corriente eléctrica, etc. Sin embargo  no todas las magnitudes mencionadas se encuentran dentro de una misma categoría: mientras que el peso y la  velocidad son magnitudes vectoriales, la longitud es una magnitud escalar.  Además las magnitudes eléctricas  pueden admitir en algunos casos una representación vectorial que simplifica el análisis de los circuitos.

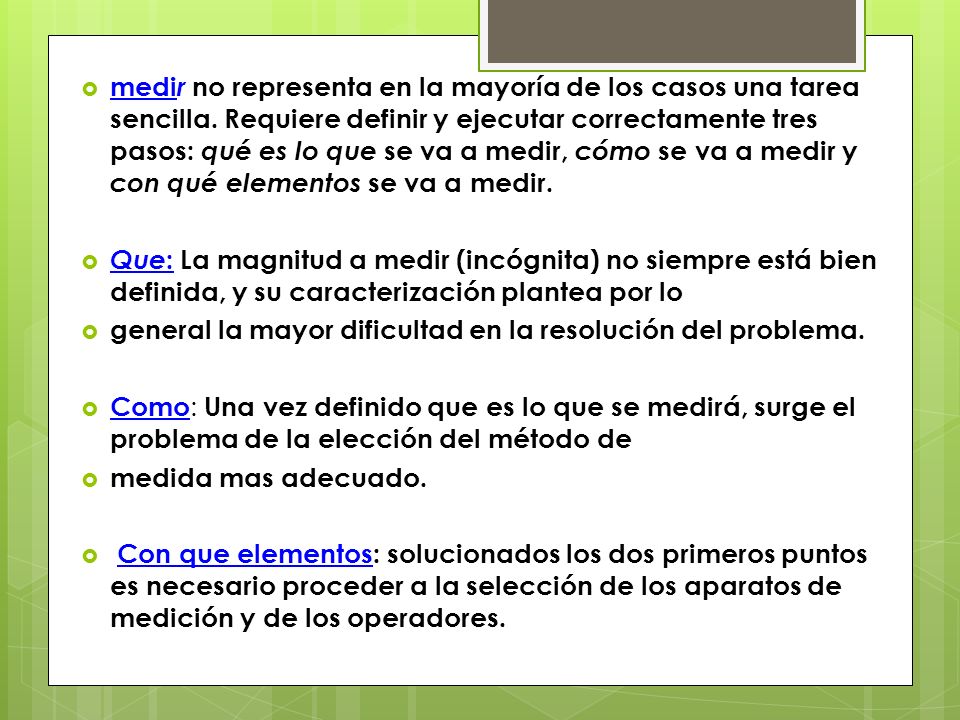

5  medi r no representa en la mayoría de los casos una tarea sencilla. Requiere definir y ejecutar correctamente tres pasos: qué es lo que se va a medir, cómo se va a medir y con qué elementos se va a medir.  Que : La magnitud a medir (incógnita) no siempre está bien definida, y su caracterización plantea por lo  general la mayor dificultad en la resolución del problema.  Como : Una vez definido que es lo que se medirá, surge el problema de la elección del método de  medida mas adecuado.  Con que elementos: solucionados los dos primeros puntos es necesario proceder a la selección de los aparatos de medición y de los operadores.

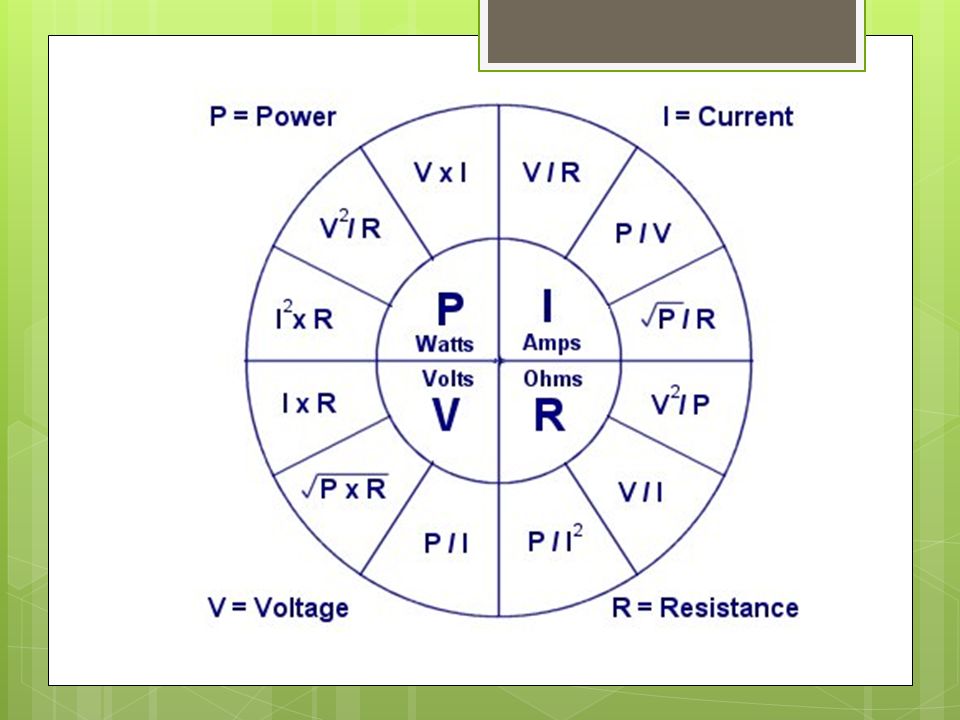

6

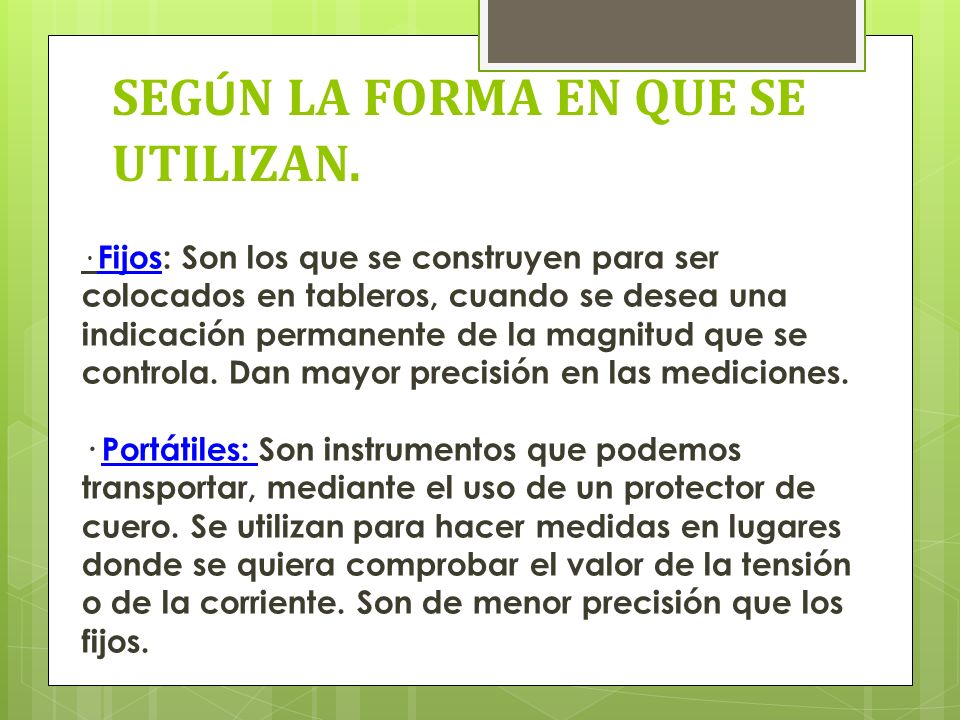

7 SEG Ú N LA FORMA EN QUE SE UTILIZAN. · Fijos: Son los que se construyen para ser colocados en tableros, cuando se desea una indicación permanente de la magnitud que se controla. Dan mayor precisión en las mediciones. · Portátiles: Son instrumentos que podemos transportar, mediante el uso de un protector de cuero. Se utilizan para hacer medidas en lugares donde se quiera comprobar el valor de la tensión o de la corriente. Son de menor precisión que los fijos.

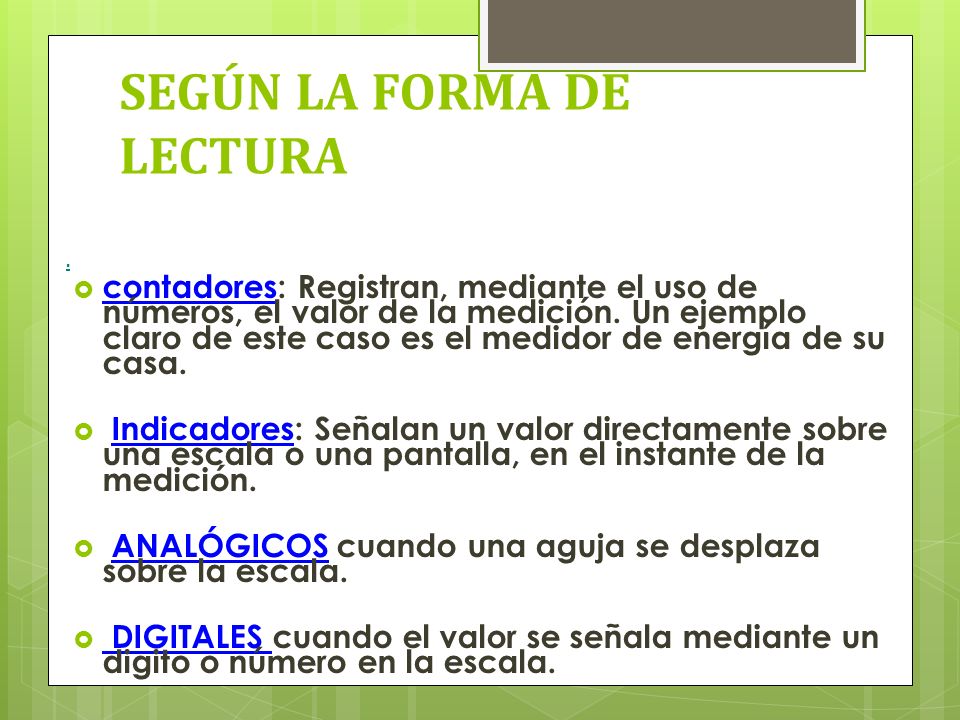

8 SEGÚN LA FORMA DE LECTURA.  contadores: Registran, mediante el uso de números, el valor de la medición. Un ejemplo claro de este caso es el medidor de energía de su casa.  Indicadores: Señalan un valor directamente sobre una escala o una pantalla, en el instante de la medición.  ANALÓGICOS cuando una aguja se desplaza sobre la escala.  DIGITALES cuando el valor se señala mediante un digito o número en la escala.

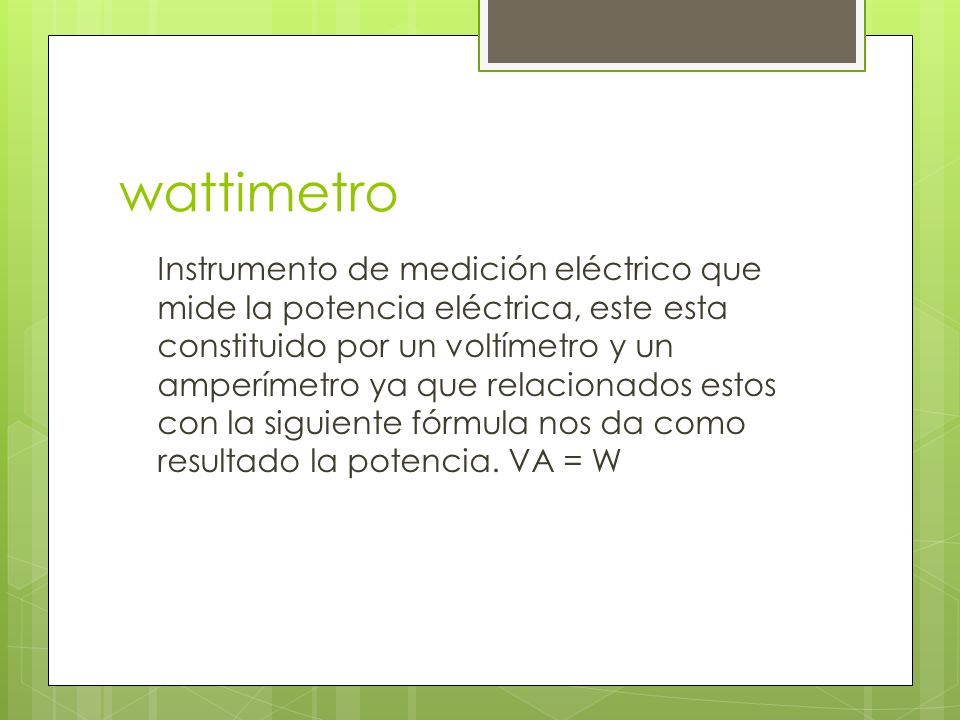

9 wattimetro Instrumento de medición eléctrico que mide la potencia eléctrica, este esta constituido por un voltímetro y un amperímetro ya que relacionados estos con la siguiente fórmula nos da como resultado la potencia. VA = W

10 digital analógico

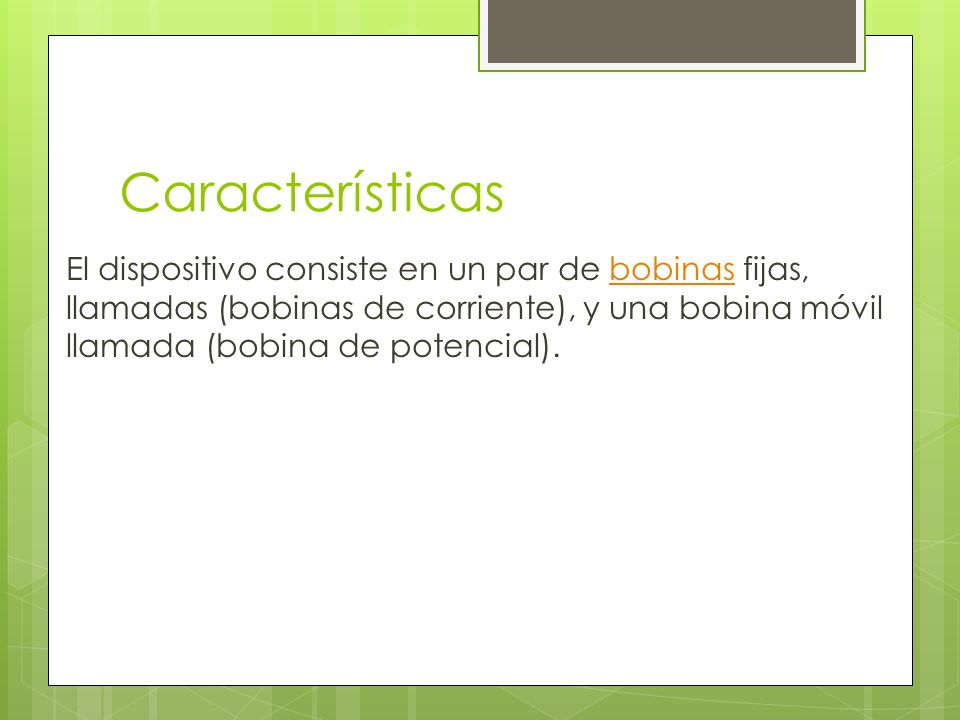

11 Características El dispositivo consiste en un par de bobinas fijas, llamadas (bobinas de corriente), y una bobina móvil llamada (bobina de potencial).bobinas

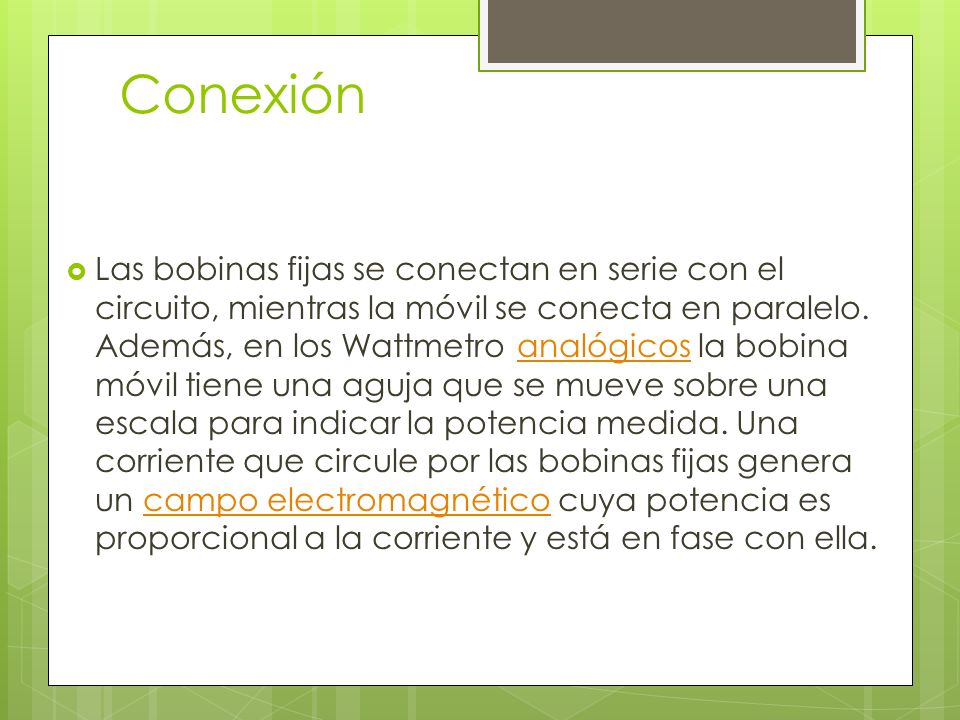

12 Conexión  Las bobinas fijas se conectan en serie con el circuito, mientras la móvil se conecta en paralelo. Además, en los Wattmetro analógicos la bobina móvil tiene una aguja que se mueve sobre una escala para indicar la potencia medida. Una corriente que circule por las bobinas fijas genera un campo electromagnético cuya potencia es proporcional a la corriente y está en fase con ella.analógicoscampo electromagnético

13  La bobina móvil tiene, por regla general, una resistencia grande conectada en serie para reducir la corriente que circula por ella. El resultado de esta disposición es que en un circuito de corriente continua, la deflexión de la aguja es proporcional tanto a la corriente como al voltaje, conforme a la ecuación W=VA o P=EIresistenciacorriente continuacorrientevoltaje.

14  En un circuito de corriente alterna la deflexión es proporcional al producto instantáneo medio del voltaje y la corriente, midiendo pues la potencia real y posiblemente (dependiendo de las características de carga) mostrando una lectura diferente a la obtenida multiplicando simplemente las lecturas arrojadas por un voltímetro y un amperímetro independientes en el mismo circuito.corriente alternavoltímetroamperímetro
