1 Transformadores de Medida

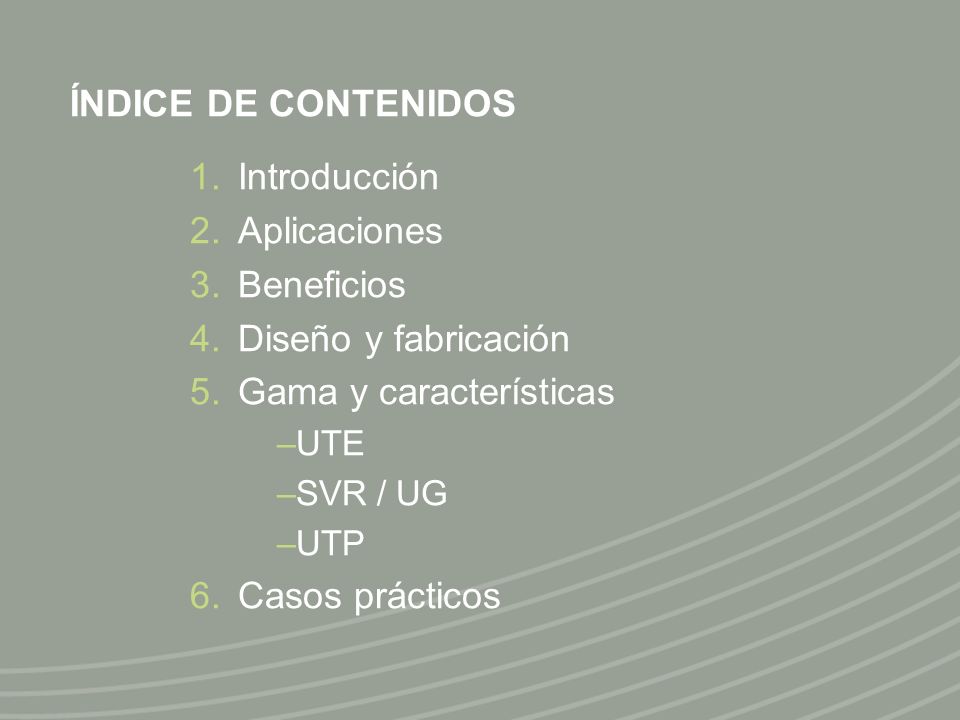

2 ÍNDICE DE CONTENIDOS 1.Introducción 2.Aplicaciones 3.Beneficios 4.Diseño y fabricación 5.Gama y características –UTE –SVR / UG –UTP 6.Casos prácticos

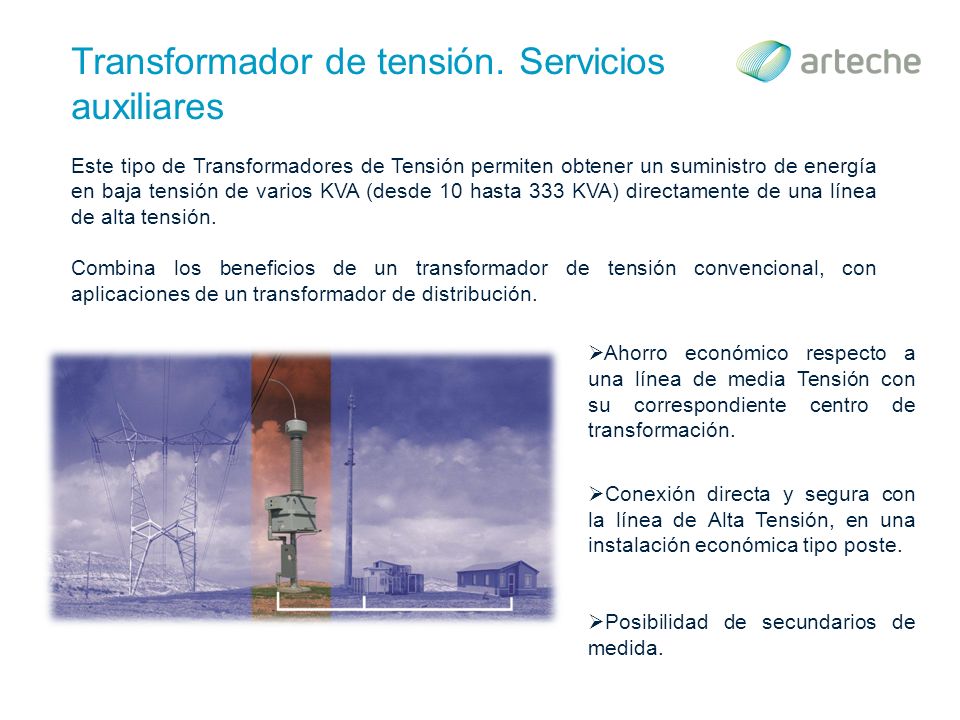

3 Transformador de tensión. Servicios auxiliares Este tipo de Transformadores de Tensión permiten obtener un suministro de energía en baja tensión de varios KVA (desde 10 hasta 333 KVA) directamente de una línea de alta tensión. Combina los beneficios de un transformador de tensión convencional, con aplicaciones de un transformador de distribución.  Ahorro económico respecto a una línea de media Tensión con su correspondiente centro de transformación.  Conexión directa y segura con la línea de Alta Tensión, en una instalación económica tipo poste.  Posibilidad de secundarios de medida.

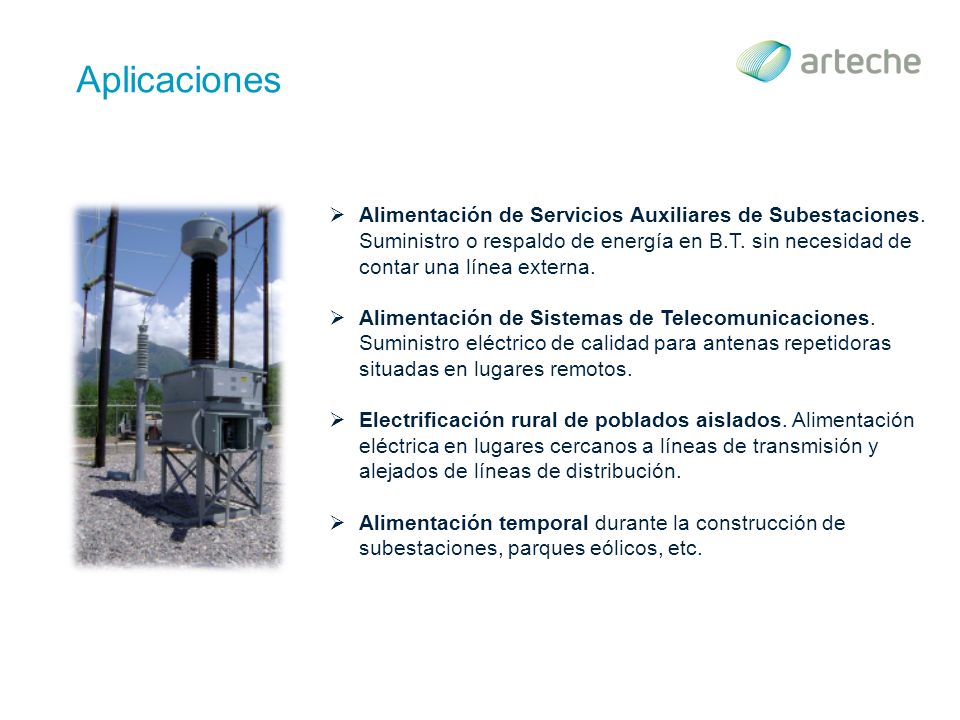

4 Aplicaciones  Alimentación de Servicios Auxiliares de Subestaciones. Suministro o respaldo de energía en B.T. sin necesidad de contar una línea externa.  Alimentación de Sistemas de Telecomunicaciones. Suministro eléctrico de calidad para antenas repetidoras situadas en lugares remotos.  Electrificación rural de poblados aislados. Alimentación eléctrica en lugares cercanos a líneas de transmisión y alejados de líneas de distribución.  Alimentación temporal durante la construcción de subestaciones, parques eólicos, etc.

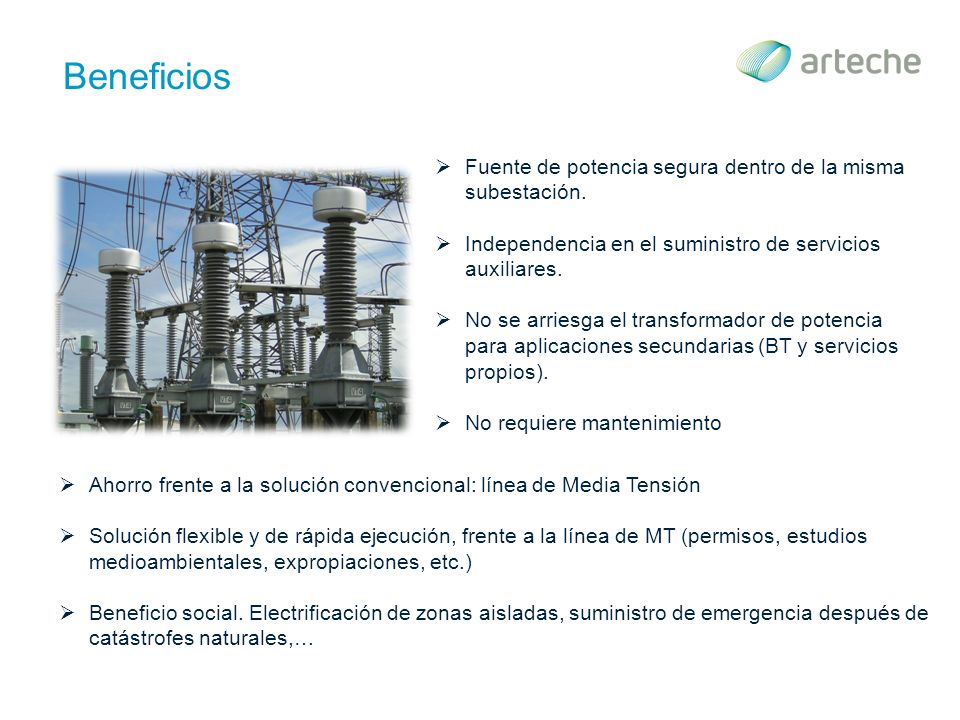

5 Beneficios  Fuente de potencia segura dentro de la misma subestación.  Independencia en el suministro de servicios auxiliares.  No se arriesga el transformador de potencia para aplicaciones secundarias (BT y servicios propios).  No requiere mantenimiento  Ahorro frente a la solución convencional: línea de Media Tensión  Solución flexible y de rápida ejecución, frente a la línea de MT (permisos, estudios medioambientales, expropiaciones, etc.)  Beneficio social. Electrificación de zonas aisladas, suministro de emergencia después de catástrofes naturales,…

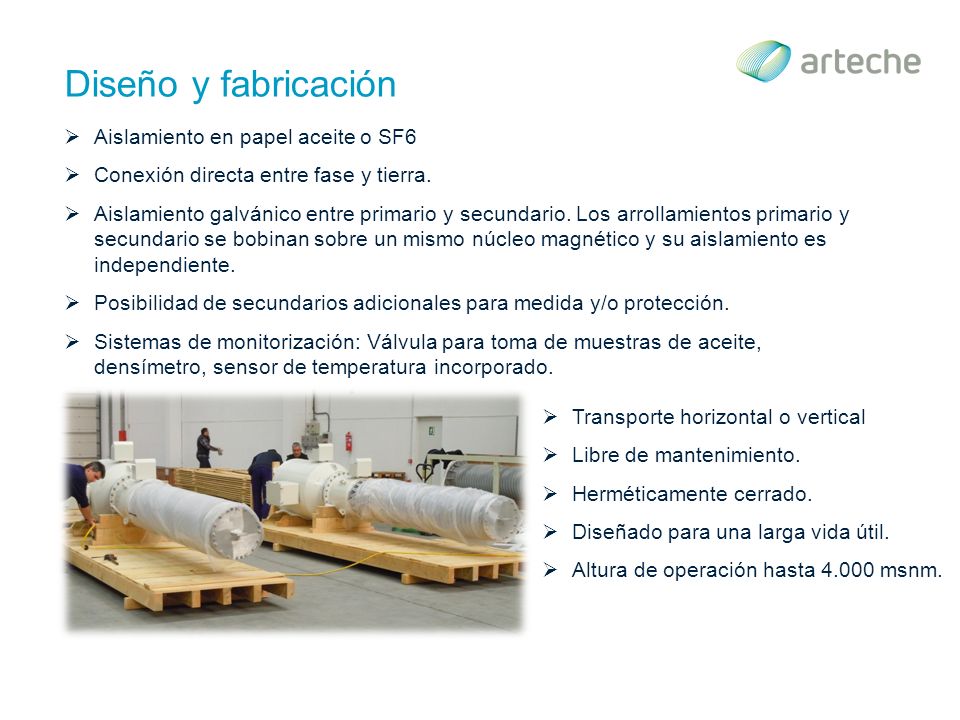

6 Diseño y fabricación  Aislamiento en papel aceite o SF6  Conexión directa entre fase y tierra.  Aislamiento galvánico entre primario y secundario. Los arrollamientos primario y secundario se bobinan sobre un mismo núcleo magnético y su aislamiento es independiente.  Posibilidad de secundarios adicionales para medida y/o protección.  Sistemas de monitorización: Válvula para toma de muestras de aceite, densímetro, sensor de temperatura incorporado.  Transporte horizontal o vertical  Libre de mantenimiento.  Herméticamente cerrado.  Diseñado para una larga vida útil.  Altura de operación hasta 4.000 msnm.

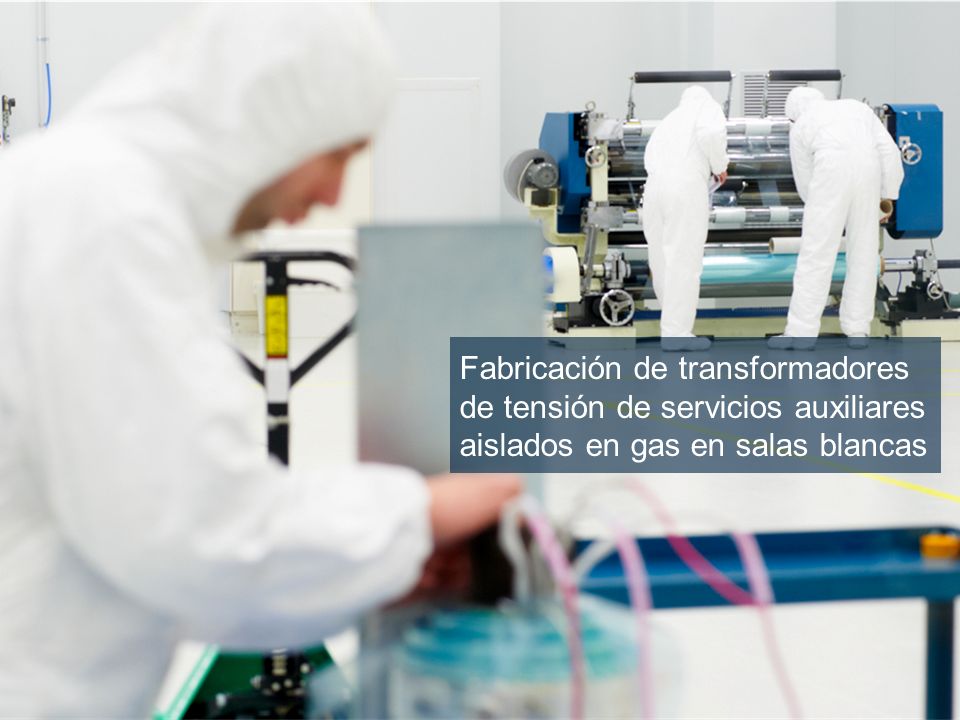

7 Fabricación de transformadores de tensión de servicios auxiliares aislados en gas en salas blancas

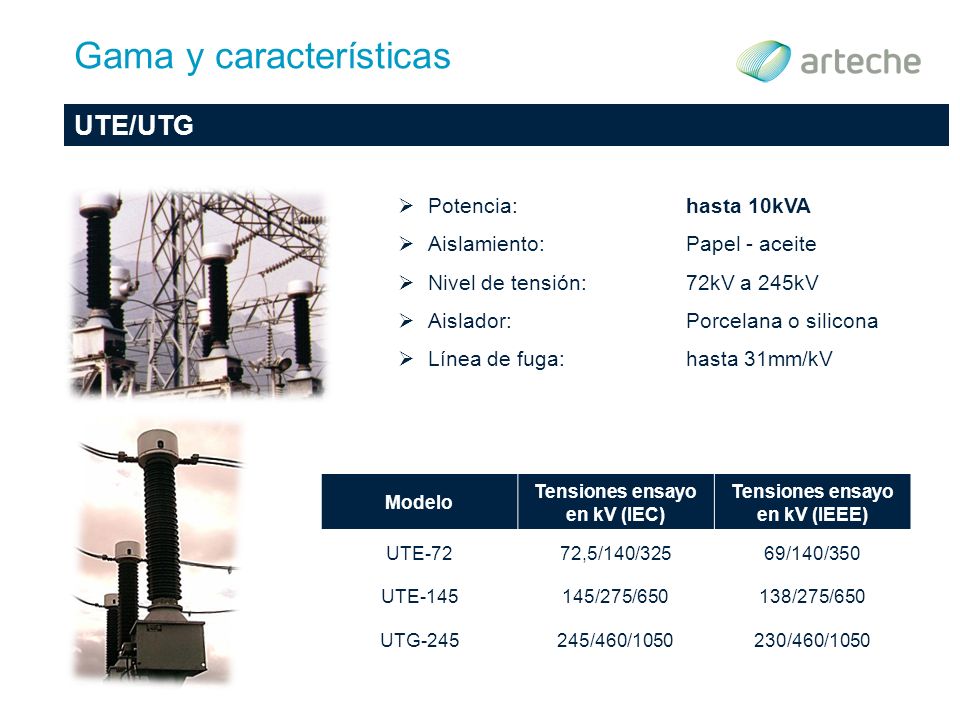

8 Gama y características  Potencia:hasta 10kVA  Aislamiento:Papel - aceite  Nivel de tensión: 72kV a 245kV  Aislador:Porcelana o silicona  Línea de fuga:hasta 31mm/kV UTE/UTG Modelo Tensiones ensayo en kV (IEC) Tensiones ensayo en kV (IEEE) UTE-7272,5/140/32569/140/350 UTE-145145/275/650138/275/650 UTG-245245/460/1050230/460/1050

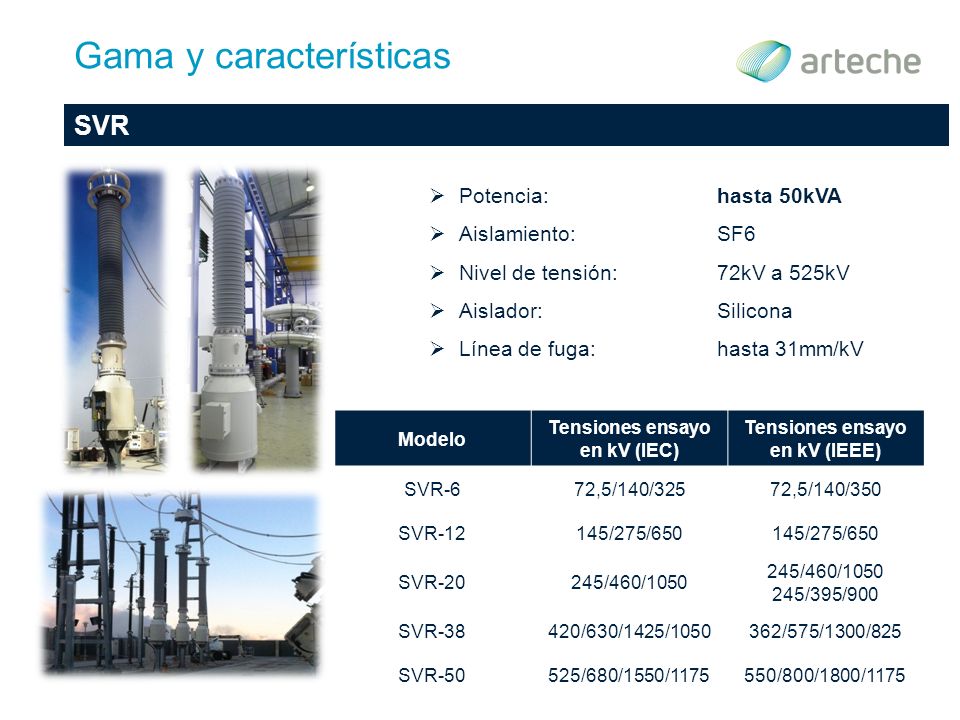

9  Potencia:hasta 50kVA  Aislamiento:SF6  Nivel de tensión: 72kV a 525kV  Aislador:Silicona  Línea de fuga:hasta 31mm/kV SVR Modelo Tensiones ensayo en kV (IEC) Tensiones ensayo en kV (IEEE) SVR-672,5/140/32572,5/140/350 SVR-12145/275/650 SVR-20245/460/1050 245/395/900 SVR-38420/630/1425/1050362/575/1300/825 SVR-50525/680/1550/1175550/800/1800/1175 Gama y características

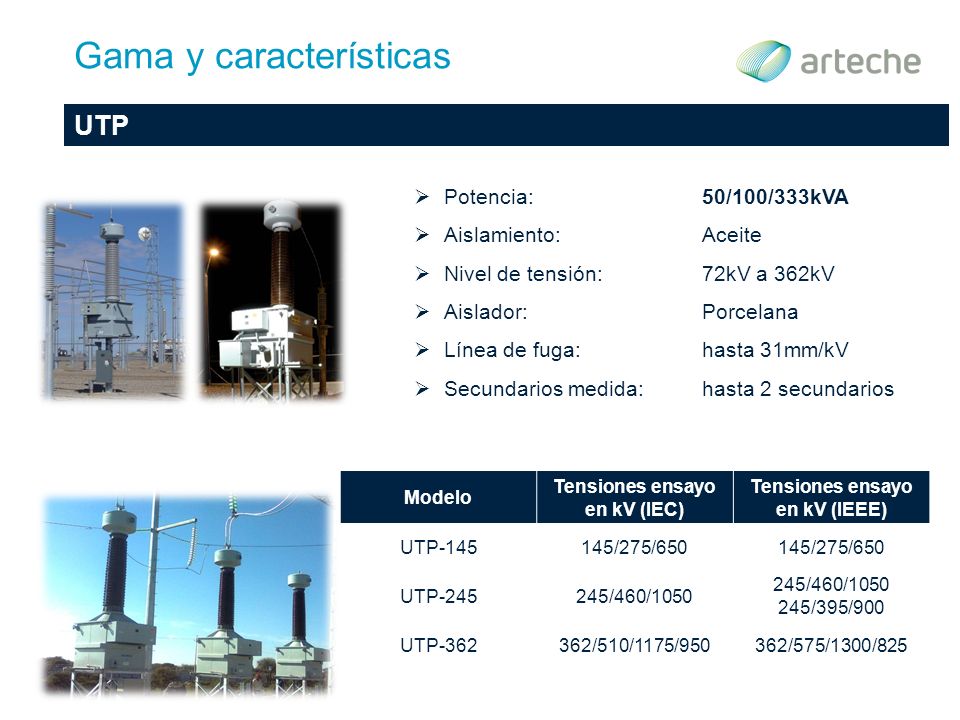

10  Potencia:50/100/333kVA  Aislamiento:Aceite  Nivel de tensión: 72kV a 362kV  Aislador:Porcelana  Línea de fuga:hasta 31mm/kV  Secundarios medida:hasta 2 secundarios Modelo Tensiones ensayo en kV (IEC) Tensiones ensayo en kV (IEEE) UTP-145145/275/650 UTP-245245/460/1050 245/395/900 UTP-362362/510/1175/950362/575/1300/825 UTP Gama y características

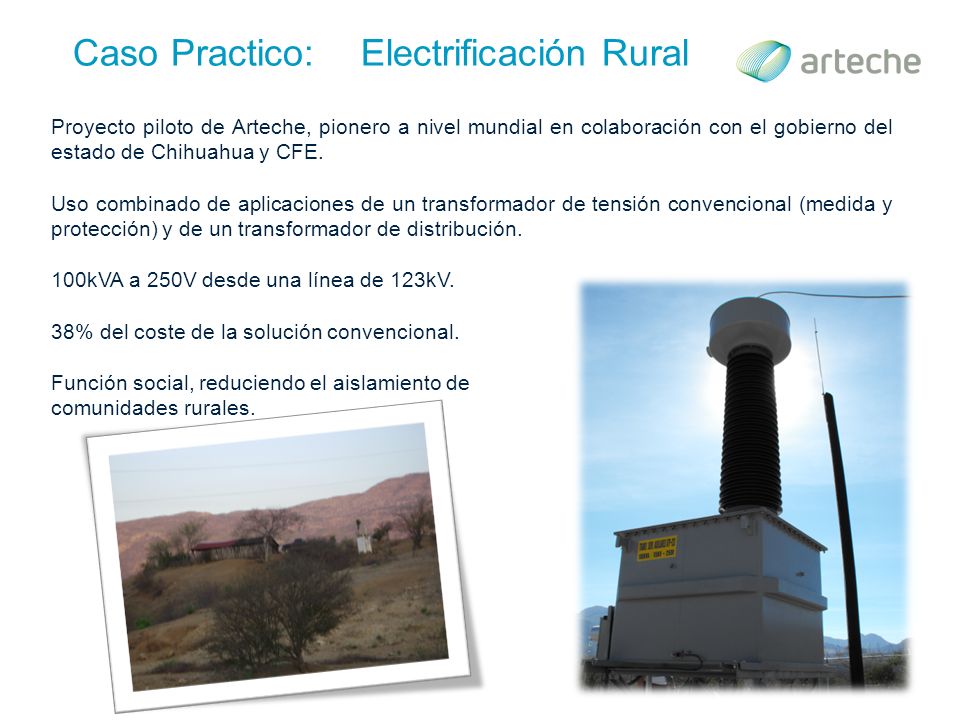

11 Caso Practico:Electrificación Rural Proyecto piloto de Arteche, pionero a nivel mundial en colaboración con el gobierno del estado de Chihuahua y CFE. Uso combinado de aplicaciones de un transformador de tensión convencional (medida y protección) y de un transformador de distribución. 100kVA a 250V desde una línea de 123kV. 38% del coste de la solución convencional. Función social, reduciendo el aislamiento de comunidades rurales.

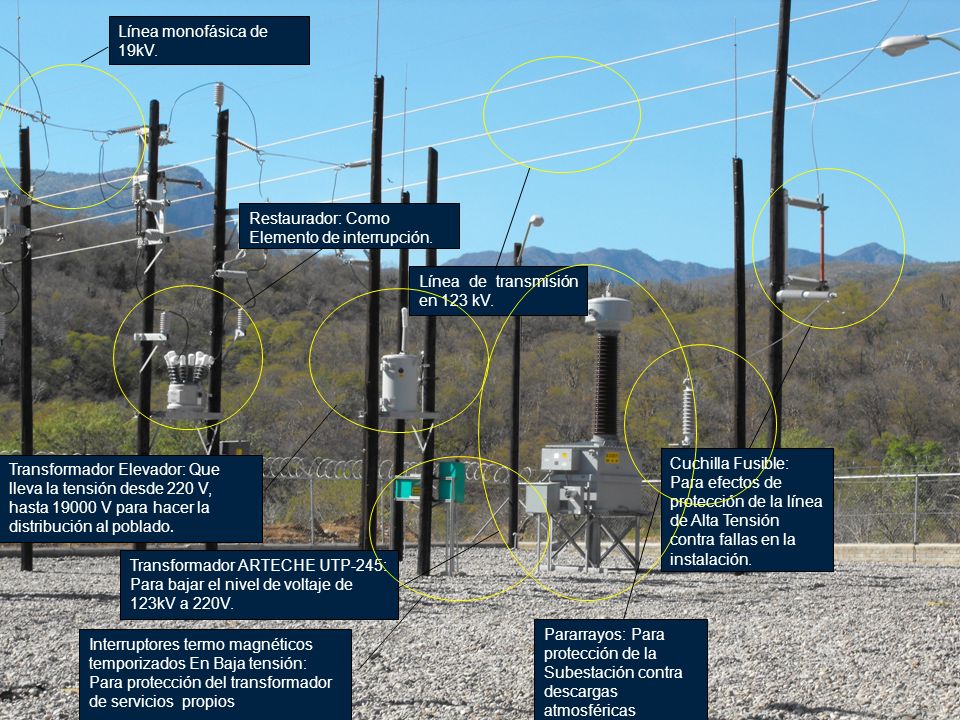

12 Línea de transmisión en 123 kV. Cuchilla Fusible: Para efectos de protección de la línea de Alta Tensión contra fallas en la instalación. Transformador ARTECHE UTP-245: Para bajar el nivel de voltaje de 123kV a 220V. Pararrayos: Para protección de la Subestación contra descargas atmosféricas Interruptores termo magnéticos temporizados En Baja tensión: Para protección del transformador de servicios propios Transformador Elevador: Que lleva la tensión desde 220 V, hasta 19000 V para hacer la distribución al poblado. Restaurador: Como Elemento de interrupción. Línea monofásica de 19kV.

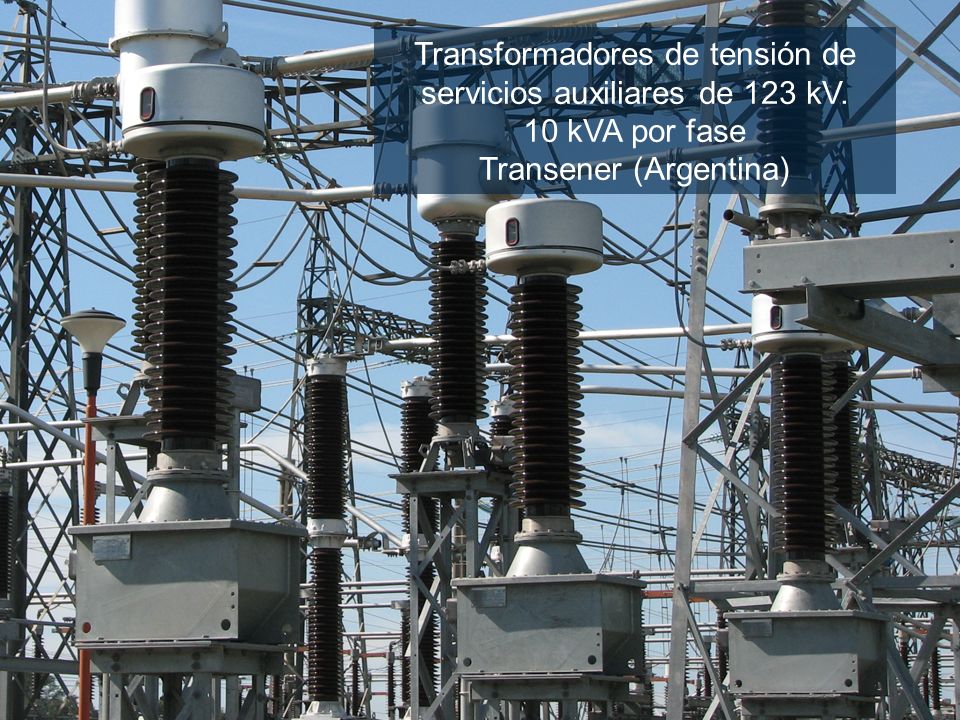

13 Transformadores de tensión de servicios auxiliares de 123 kV. 10 kVA por fase Transener (Argentina)

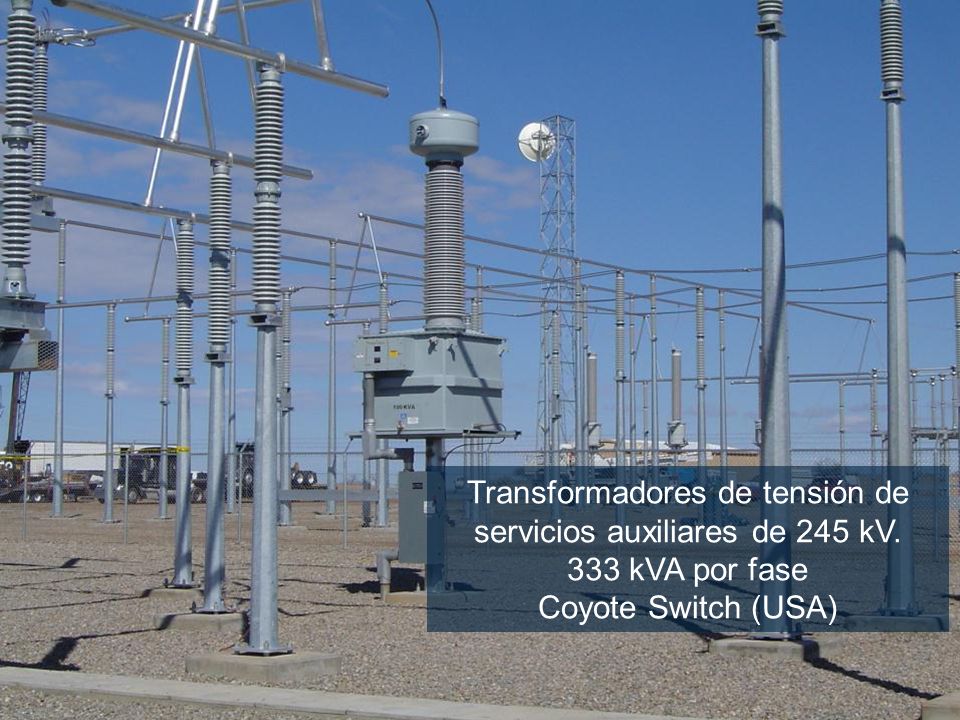

14 Transformadores de tensión de servicios auxiliares de 245 kV. 333 kVA por fase Coyote Switch (USA)

15 Gracias por su atención
