Supresión de incendios de Aerosol condensado y NFPA 2010

Presentación del tema: "Supresión de incendios de Aerosol condensado y NFPA 2010"— Transcripción de la presentación:

1 Supresión de incendios de Aerosol condensado y NFPA 2010
Created by Bill D. Supresión de incendios de Aerosol condensado y NFPA 2010 La norma fija Aerosol de extinción de incendios sistemas de Based on the 2010 and 2015 Editions of NFPA 2010. ESA CEU accreditation, CEU# Patrocinado por Hochiki America Corporation V0.07_ESA

2 Objetivos de esta presentación:
1) Explicar cómo condensada aerosol extintor productos operan 2) Proporcionar una visión general de los requisitos para sistemas de extinción de incendios del aerosol condensado en 2010 de NFPA. ¿Qué es el aerosol condensado? Un medio de extinción compuesto por partículas sólidas finamente divididas, generalmente menos de 10 micrones de diámetro. En la aplicación de calor o energía eléctrica, el compuesto formando aerosol sólido se convierte en un aerosol gaseoso de rápida expansión Ejemplo de material compuesto sólido formando aerosoles Ejemplo de sistema de aerosol dispersos

3 Generadores de aerosol tienen varias formas y tamaños, basados en la cantidad de aerosoles formando compuestos que contienen. Este generador contiene 20 gramos de compuesto sólido formando aerosoles Este generador contiene gramos. Hay muchos tamaños para adaptarse a todas las aplicaciones.

4 ¿Qué tan grande es "generalmente menos de 10 micrones de diámetro"?
100 µm* – diámetro medio de un filamento de pelo humano 50 µm – longitud típica de una célula del hígado humana 15 µm – anchura de una fibra de seda 10 μm – media dimensión más larga de una célula de sangre roja humana Aerosol condensado está en algún lugar aquí... 3 - 4 μm, tamaño de la célula de levadura típica * Una micra es igual a un micrómetro (una millonésima de un metro) Información tomada de

5 Las partículas de aerosoles sólidos son sales inorgánicas de potasio.
Partículas mayores de 10 μm tienden a colocar al residuo de la forma; partículas menores a 10 μm tienden a permanecer suspendidos en el aire. Las partículas de aerosoles sólidos son sales inorgánicas de potasio. La porción gaseosa incluye nitrógeno y humedad, con un muy pequeño porcentaje de dióxido de carbono y otros gases. Sistemas de aerosol condensado son sistemas extinción de inundación Total. total sistema de extinción de las inundaciones. Un sistema para la descarga de un extintor en un recinto para lograr una distribución uniforme de este agente extintor, en o por encima de la densidad de aplicación de diseño, a lo largo de todo el volumen.

6 ¿Cómo funciona? Cuatro elementos deben estar presentes para que se produzca el fuego: Una reacción química en cadena Un agente oxidante (generalmente el oxígeno) Calor (para elevar su temperatura de ignición de combustible) Combustible Puede extinguir un fuego eliminando uno de estos cuatro elementos. La reacción química en cadena también se llama combustión. Combustión: reacción química que se produce cuando el oxígeno se combina con otras sustancias para producir calor y normalmente luz.

7 Para que el fuego que se produzca un combustible debe calentarse hasta el punto donde sus superficie moléculas comienzan a descomponerse en productos gaseosos más simples (Pirolisis). El proceso de pirólisis genera algunas moléculas que son muy reactivos; éstos se conocen como radicales libres. Los radicales libres se encuentran oxígeno en el aire. Los radicales inestables se combinan con el oxígeno para producir nuevos productos.

8 Esta ruptura y formación de enlaces químicos entre el oxígeno en el aire y los radicales libres de los resultados de la pirolisis en más calor. El calor de las reacciones químicas provoca más el combustible que se descomponen en productos gaseosos inflamables, liberando más radicales libres, la reacción con el oxígeno que genera más calor de alimentación... El resultado es una reacción en cadena que continúa hasta que se elimina al menos un componente. De hecho, la llama es un signo visible que se está produciendo la reacción química en cadena!

9 La reacción en cadena puede ilustrarse así:
{Combustible + calor = Gases inflamables y los radicales libres} + Oxígeno = reacciones químicas en cadena Reacciones en cadena químicas más Más Calor (& Llamas) MÁS pirólisis del combustible MÁS Radicales Libres + Oxígeno Más (Pyrolysis) Si podemos romper la reacción podemos parar el fuego!

10 Al activarse, el generador de descargas el aerosol.
El aerosol contiene compuestos de potasio (K) El potasio se une a los radicales libres inestables de la pirólisis del combustible. Esto forma hidróxido de potasio (KOH), un compuesto estable. {Combustible + calor = Gases inflamables y los radicales libres} + Oxígeno = reacciones químicas en cadena Reacciones en cadena químicas más Más Calor (& Llamas) MÁS pirólisis del combustible MÁS Radicales Libres + Oxígeno Más Con los radicales libres pasados, el ciclo de reacción se rompe y el fuego se extingue.

11 Al activarse, el generador de descargas el aerosol.
El aerosol contiene compuestos de potasio (K) El potasio se une a los radicales libres inestables de la pirólisis del combustible. Esto forma hidróxido de potasio (KOH), un compuesto estable. {Fuel + Heat = Flammable Gases and Free Radicals} + Oxygen = Chemical Chain Reactions Reacciones en cadena químicas más Más Calor (& Llamas) MÁS pirólisis del combustible MÁS Radicales Libres + Oxígeno Más *** NOTE THAT OXYGEN IS NOT DEPLETED *** Con los radicales libres pasados, el ciclo de reacción se rompe y el fuego se extingue.

12 Sistemas de extinción de incendios de aerosol condensado son rápidos y eficaces.
Cuando se trabaja con sistemas de aerosol condensado, NFPA 2010 se aplica de la NFPA es el estándar para sistemas de extinción de incendios fijos de Aerosol. Esta norma contiene los requisitos para el diseño, instalación, operación, prueba y mantenimiento de sistemas de extinción de incendios de aerosol condensado y dispersos para las aplicaciones de inundación total. 1.2 Propósito. Esta norma está preparada para el uso y orientación de los encargados de compra, diseño, instalación, pruebas, inspección, aprobación, listado, funcionamiento, y manteniendo fija sistemas de extinción de incendios por aerosol, para que dicho equipo funcione según lo previsto a lo largo de su vida.

13 Sistemas de extinción de incendios de aerosol condensado pueden utilizarse combustibles clase A, clase B y clase C. Clase A Fuego - incendios en materiales combustibles ordinarios, tales como madera, tela, papel, caucho y muchos plásticos. Clase B Fuego - Fuegos en líquidos inflamables, líquidos combustibles, grasas de petróleo, alquitranes, aceites, pinturas a base de aceite, solventes, lacas, alcoholes y gases inflamables. Clase C Fuego - Fuegos que involucran equipos eléctricos energizados. 4.2.2 no se utilizarán agentes extintores aerosol en incendios que involucran los siguientes materiales a menos que los agentes han sido probados a satisfacción de la autoridad competente: Fuegos profundamente arraigadas en los materiales de clase A Ciertos productos químicos o mezclas de productos químicos, como nitrato de celulosa y pólvora, son capaces de oxidación rápida en ausencia de aire Metales reactivos como el litio, sodio, potasio, magnesio, titanio, circonio, uranio y plutonio Metale hydrides Productos químicos capaces de sufrir descomposición autothermal, como ciertos peróxidos orgánicos e hidracina

14 3. 3. 9. 2 Extinción aplicación densidad (EAD) (g/m3)
Extinción aplicación densidad (EAD) (g/m3). Masa mínima de un compuesto específico de formación de aerosol por metro cúbico de volumen de la caja necesaria para extinguir el fuego con combustible determinado bajo condiciones experimentales definidas, excluyendo cualquier factor de seguridad. La densidad de aplicación de extinción será publicada por el fabricante del producto. Diseño aplicación densidad (g/m3). Densidad de aplicación, incluyendo un factor de seguridad, para fines de diseño de sistema de extinción. El factor de seguridad para la clase B y clase A debe tener un mínimo de 30%. See section 7.4 regarding 30% safety factor Utilizas la EAD para determinar la densidad correcta de la aplicación de diseño para sus proyectos de extinción de incendios de aerosol condensado.

15 Pasemos a diseñar un sistema de extinción de incendios de aerosol condensado...
¿Pero primero... alguna pregunta?

16 Vamos a examinar los siguientes aspectos de un proyecto de aerosol condensado:
Calcular la cantidad de Aerosol requerida para un proyecto Componentes y diseño del sistema Seguridad Necesidad Aprobación, prueba y mantenimiento de instalaciones Primero, ¿cómo se calcula la cantidad de aerosol para un sistema de extinción de incendios de aerosol condensado? La respuesta se encuentra en el Capítulo 7, instalación y diseño de sistemas

17 7.5.1 Cálculo. La masa de la formación de aerosol compuesto requerido se calculará de la siguiente fórmula: m = da x fa x V dónde: m = total inundación cantidad [g(lb.)] da = diseño aplicación densidad [g/m3 (lb/ft3)] fa = factores de diseño adicionales (véase 7.5.2) V = El volumen [m3 (ft3)] 1) Usted debe saber el volumen del espacio que desea proteger(V). Metric units of measurement in this standard are in accordance with the modernized metric system known as the International System of Units (SI). If a value for measurement as given in this standard is followed by an equivalent value in other units, the first stated is to be regarded as the requirement. A given equivalent value could be approximate. Imagine una habitación que es 20' de largo, 15 pies de ancho, 9,5' de alto. El volumen del espacio es ft3 (80.71m3)

18 7.5.1 Cálculo. La masa de la formación de aerosol compuesto requerido se calculará de la siguiente fórmula: m = da x fa x V dónde: m = total inundación cantidad [g(lb.)] da = diseño aplicación densidad [g/m3 (lb/ft3)] fa = factores de diseño adicionales (véase 7.5.2) V = El volumen [m3 (ft3)] V = 2,850 ft3 (80.71m3) 2) ¿Cuál es la densidad de aplicación de diseño para el producto de aerosol? La densidad de aplicación de diseño es la densidad de aplicación extinción, incluyendo un factor de seguridad. La densidad de aplicación de extinción se prestará por el fabricante de aerosoles.

19 Suponga que la densidad de aplicación extinción es 84 g/m3.
Estamos protegiendo un área que contiene los combustibles de clase A. La densidad de aplicación de diseño mínimo para un incendio de superficie clase A será la densidad de aplicación extinción... multiplicado por un factor de seguridad de 1.3. 84 g/m3 x 1.3 = g/m3. Se trata de nuestra densidad de diseño mínima aplicación. m = da x fa x V The mass of aerosol-forming compound required shall be calculated from the following formula; m = da x fa x V V = m3 da = g/m3 Que es fa ?

20 fa está parado para "factores de diseño adicionales".
7.5.2* Factores de diseño adicional. Además de la cantidad de agente determinada por la densidad de aplicación de diseño, cantidades adicionales de agente se requiere mediante el uso de factores de diseño adicionales para compensar las condiciones especiales que pueden afectar a la eficacia de la extinción. ¿Qué podrían incluir estos? Anexo A indica que Costa del ventilador hacia abajo y un tiempo de cierre debe tenerse en cuenta. A Fan coast down and damper closure time should be taken into consideration. Para nuestro ejemplo, supongamos que no hay factores de diseño adicionales son necesarios.

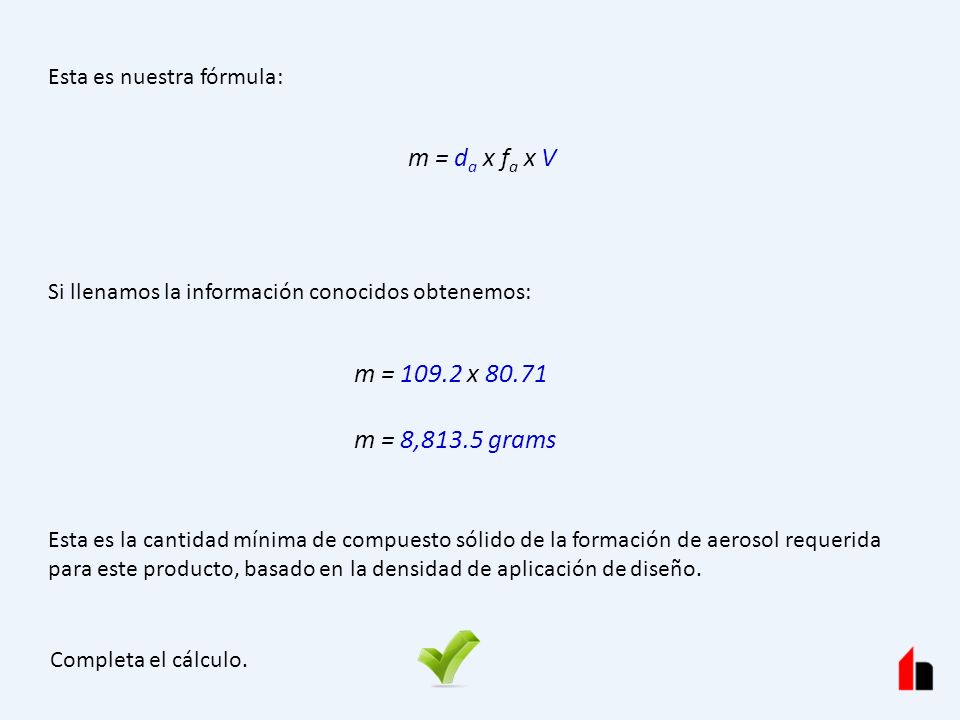

21 Esta es nuestra fórmula:
m = da x fa x V Si llenamos la información conocidos obtenemos: m = x 80.71 m = 8,813.5 grams Esta es la cantidad mínima de compuesto sólido de la formación de aerosol requerida para este producto, basado en la densidad de aplicación de diseño. Completa el cálculo.

22 Componentes y Diseño del Sistema
Para los sistemas de aerosol condensado, hay no hay consideraciones necesarias para el tamaño de la boquilla, configuración de orificio, cálculos de flujo, tamaño de tubería, accesorios, reductores, tees, válvulas, caudal, soportes para tubos, ubicación de tanque de almacenamiento, etc.. …porque ninguno de estos se necesitan. Condensada aerosol de extinción de incendios son unidades independientes, sin presión.

23 Sistema de agente limpio NFPA 2001
NFPA 2010 condensado sistema de Aerosol System Flow Calculations necesario n/a Tee Diseno Factor Adjunto Integridad Prueba No necesario Tuberia Calculo de Grosor Método de quemador de copa para determinar la concentración de extinción para los combustibles clase B Seguridad Factor 20% (class A) 30% (class B) 35% (class C) 30% minimo Factor de diseño por presión de la caja Fluir (“Puff”) prueba Sistemas de aerosol condensado NFPA 2010 son diferentes que los sistemas de agente limpio NFPA 2001.

24 Cálculos y planes de trabajo se presentará para su aprobación a la autoridad competente antes de la instalación del sistema o remodelación comienza. Contiene los elementos que deberán indicarse en los planos. Estos incluyen: Agente de aerosol se utiliza Densidad de aplicación de diseño Para los sistemas de aerosol condensado, una descripción del generador utilizado, incluyendo capacidad nominal expresada en unidades del agente de masa Completa descripción paso a paso de la secuencia del sistema de operaciones Cálculos completados para determinar volumen de caja, cantidad de agente... Para aerosol condensado, las distancias mínimas a los materiales combustibles y los medios de salida Planes y cálculos serán aprobados antes de la instalación.

25 Accesorios y generadores de aerosol serán ubicados y dispuestos de modo que facilitan la inspección, pruebas y otras actividades de mantenimiento e interrupción de la protección se mantiene a un mínimo. Generadores de aerosol se encuentra dentro o lo más cerca posible de los peligros o riesgos protegen. Generadores de aerosol no se encuentra donde puede procesarse inutilizable o poco fiables debido al daño mecánico o exposición a sustancias químicas o condiciones atmosféricas duras a menos que se emplean cerramientos o medidas de protección. Generadores de aerosol se instalarán correctamente según el manual del fabricante instalación mencionados. The minimum safe distance between the condensed aerosol generator discharge ports and personnel shall be based on an aerosol agent discharge temperature, at that distance, not exceeding 75°C (167°F). The minimum safe distance between the condensed aerosol generator discharge ports and combustible materials shall be based on an aerosol agent discharge temperature, at that distance, not exceeding 200°C (392°F).

26 Detección, actuación, alarma y sistemas de control deberán ser instalados, probados y mantenidos de acuerdo con NFPA 70 y NFPA 72. Iniciar y liberar los circuitos se instalarán en conductos. Si no blindado y conectado a tierra, cableado de corriente continua (dc) y corriente alterna (CA) no se combinarse en un conducto o camino de rodadura común. De aerosol, sistemas de extinción, una alarma de contacto y tiempo de retrasan, suficiente para que el personal antes de su evacuación a la descarga, se proporcionará.

27 Para evitar descarga no deseada de un sistema de aerosol durante el mantenimiento, deberá facilitarse un interruptor de desconexión bajo supervisión. Para evitar la pérdida del agente a través de aberturas a riesgos adyacentes o áreas de trabajo, aberturas ser permanentemente selladas o equipadas con cierre automático. 7.3.4 Sistemas de ventilación de aire forzado se apaga o cierra automáticamente donde su funcionamiento continuado afectaría negativamente el funcionamiento del sistema de extinción de incendios o resultado en la propagación del fuego.

28 ¿Qué es el "período de tiempo especificado"?
7.6* Duración de la protección. La densidad de aplicación de diseño de agente se mantendrán durante el período especificado de tiempo para evitar el reencendido del fuego antes de acción eficaz de emergencia puede ser tomada por personal capacitado. 4.2.6 donde se utiliza un total sistema de inundaciones, se proporcionará un recinto fijo sobre el peligro que permite a un agente determinado diseño uso densidad alcanzada y mantenida durante un período determinado de tiempo. 8.1.8* Todos los sistemas tendrán la caja examinado y probado para localizar y luego sellar cualquier fuga de aire (excepto los incluidos en los planes aprobados) que podría resultar en una falla de la caja para mantener la densidad de aplicación especificada agente diseño por el período de espera especificado. Remember that NFPA 2010 also contains requirements for pressurized, dispersed aerosol systems ¿Cómo deben entender estos requisitos cuando se trabaja con sistemas de extinción de incendios de aerosol condensado? ¿Qué es el "período de tiempo especificado"?

29 El tiempo de espera UL * es 600 segundos – 10 minutos.
Tiempo de espera. Período de tiempo durante el cual un agente extintor es necessária para mantener una distribución uniforme en todo el volumen protegido por un monto de por lo menos en la densidad de aplicación de extincion. El tiempo de espera UL * es 600 segundos – 10 minutos. ¿Cómo puede uno determinar que el tiempo de espera – la "duración de la protección" – serán satisfechos? El comentario en la sección 7.6 del anexo A en cuenta: A.7.6 Porque midiendo la concentración del aerosol real presenta ciertas dificultades, otras propiedades físicas proporcionales al aerosol, tales como transmitancia óptica, puede ser medido, proporciona adecuada calibración entre dichas propiedades y concentración de aerosoles puede realizarse. El método de calibración, técnica y procedimiento de medición será avalado por una autoridad competente. Otras normas internacionales también requieren un tiempo de espera de 10 minutos; por ejemplo, ISO 15779:2011

30 No necesitamos mantener un gas a presión en el recinto!
Sistemas de extinción de incendios de aerosol condensado no son sistemas presurizados. No necesitamos mantener un gas a presión en el recinto! Las partículas de aerosol condensado tienden a permanecer suspendidos en el aire, debido a su pequeño tamaño. (< 10 µm) Pruebas de UL de los sistemas de aerosol condensado se realizan utilizando la densidad de aplicación de extinción en un recinto que no está completamente sellado. En instalaciones reales, se utiliza la densidad de aplicación de diseño, que es la prueba más el 30% formando aerosol compuesto (mínimo) que lo que se utilizaba durante el UL. See UL2775, , , where it indicates that a (pressure relief) vent is left open during the aerosol discharge. What does all of this mean?

31 La AHJ es responsable de hacer cumplir los requisitos de un código o norma, o para la aprobación de equipos, materiales, una instalación o un procedimiento. Por lo tanto, el AHJ puede exigir lo que considere razonablemente necesarios para proporcionar un sistema de supresión de fuego eficaz, incluyendo una prueba de fan de puerta para los sistemas de aerosol condensado. Esta prueba permitirá identificar la fuga total de la habitación. Sin embargo... Sistemas de extinción de incendios de aerosol condensado no son sistemas presurizados. Las pruebas realizadas para sistemas presurizados no se correlacionan a los sistemas de aerosol condensado no presurizado ISO15779:2011, – All total flooding systems shall have the enclosure checked to locate and then effectively seal any significant air leaks that could result in a failure of the enclosure to hold the specified extinguishant concentration level for the specified holding period. Para recintos de riesgo típico con cantidades pequeñas de salida, el factor de seguridad adicional de 30% en la densidad de aplicación de diseño proporcionará más que suficiente aerosol para satisfacer tienen requisitos de tiempo.

32 Un sistema de extinción de incendios de aerosol condensado puede incluir:
Generadores de Aerosol Condensada Aparatos de notificación, interruptor de interrupción, desbloqueo Manual, desconexión el interruptor Aparece el Panel de Control de liberación Iniciar aparato

33 Existen muchas aplicaciones para sistemas de extinción de incendios de aerosol condensado.
Control room Generator room

34 Existen muchas aplicaciones para sistemas de extinción de incendios de aerosol condensado.
Equipment cabinets

35 Control habitaciones Centros de datos Gabinetes de eléctricos Transformador del habitaciones UPS equipos Piso / sobre techo Móvil generador acoplados Telecom sitios / celular Torres Archivos Almacenes Maquinaria Tablero habitaciones PFC unidades subestaciones más...

36 Antes de empezar la siguiente sección...
… ¿Tienes alguna pregunta?

37 Seguridad Necesidad 5.1.1 * cualquier agente que debe ser reconocido por la norma o propuestos para inclusión en esta norma se evaluará primero de manera equivalente el proceso utilizado por la Agencia de protección ambiental (EPA) Programa SNAP. (de EPA.gov) "El significativo nuevo alternativas políticas (SNAP) programa es programa de la EPA para evaluar y regular los sustitutos de los productos químicos que agotan la capa de ozono que están siendo eliminados bajo las disposiciones de protección del ozono estratosférico de la ley de aire limpio (CAA)". Sistemas de extinción de incendios de aerosol condensado son substitutos aceptables para el halón 1301 como agente de inundación Total. Substitutes are reviewed on the basis of ozone depletion potential, global warming potential, toxicity, flammability, and exposure potential. (from EPA.gov) Section 612(c) of the Clean Air Act (CAA) requires the Agency to publish a list of acceptable and unacceptable substitutes for ozone-depleting substances (ODS). NOTE that condensed aerosol fire extinguishing systems have no global warming potential and no ozone depletion potential.

38 Hay dos distancias mínimas de seguridad a ser conscientes de:
Para evitar la exposición humana a los agentes de aerosol proporcionando una advertencia de una descarga pendiente y un retraso en la descarga para permitir que personal salir del espacio protegido, se facilitará un contacto alarma y retardo de tiempo... Generadores de aerosol condensada no se podrá emplear a menos de la distancia de seguridad mínima de personal y material combustible tal como se especifica en el listado del producto. Hay dos distancias mínimas de seguridad a ser conscientes de: La distancia de seguridad mínima para el personal La distancia de seguridad mínima a materiales combustibles The minimum safe distance between the condensed aerosol generator discharge ports and personnel shall be based on an aerosol agent discharge temperature, at that distance, not exceeding 75°C (167°F). The minimum safe distance between the condensed aerosol generator discharge ports and combustible materials shall be based on an aerosol agent discharge temperature, at that distance, not exceeding 200°C (392°F). Esta información está disponible del fabricante aerosol condensado.

39 5.2.7.1 Personal no entrará un espacio protegido durante o después de la descarga del agente.
4.1.1 Los agentes en esta norma de extintores será eléctricamente no conductor. 4.1.2 El diseño, instalación, servicio y mantenimiento de sistemas de aerosol deberán realizarse por personal experto en tecnología de sistema de extinción de incendios de aerosol.

40 Aprobación, Prueba y Mantenimiento
8.1.1 El sistema terminado será revisado y probado por personal calificado para cumplir con la aprobación de la autoridad competente. 8.1.2 Dispositivos y equipos mencionados se utilizarán en los sistemas. 8.1.3 En condiciones de campo requieren algún cambio de planes aprobados, el cambio será aprobado antes de su implementación. 8.1.4 When such changes from approved plans are made, the working plans shall be updated to accurately represent the system as installed. Requisitos de la prueba funcionales se encuentran principalmente en la sección

41 Primarias y 24 horas mínimas espera fuentes fiables de energía se utilizará para proporcionar para la operación de la detección, señalización, control y requisitos de actuación del sistema. 8.2.1 Generadores de aerosoles deberán estar bien ajustados para limitar el movimiento vertical o lateral durante la descarga a las especificaciones del fabricante. 8.2.4 Generador de aerosol condensado todos los soportes de montaje deberá sujetarse firmemente con arreglo a los requisitos del fabricante. 8.2.5 Generadores de aerosol y los soportes de montaje se instalarán de tal manera que no se causan lesiones al personal.

42 9.1.1 Pruebas, deterioro y restauración de los sistemas dispersos aerosol informará sin demora a la autoridad competente. * Cualquier sistema interconectable instalado de conformidad con otras normas de la instalación se mantendrá como requerido por las otras normas. Por lo menos semestralmente, se efectuará una inspección visual para determinar la condición operativa del sistema de aerosol. (Edición de 2015) 9.2.2 Inspección Donde inspección visual externa indica que el generador ha sido dañado, deberá reemplazarse.

43 Por lo menos cada 12 meses, el recinto protegido por el sistema de aerosol se debe inspeccionar cuidadosamente para determinar si han ocurrido penetraciones u otros cambios que podría o afectar a salida del agente o cambiar el volumen de riesgo o ambos. Por lo menos anualmente, todos los sistemas serán completamente inspeccionados para su correcto funcionamiento por personal cualificado. Sistemas se mantendrán en completo estado de funcionamiento en todo momento. Maintenance Manual Todos los sistemas se someterán a los procedimientos de mantenimiento del fabricante, por personal cualificado.

44 Se aportará una copia completa de los informes de inspección, pruebas y mantenimiento realizados en estos sistemas de acuerdo con esta norma el propietario del sistema o un representante autorizado, y los registros deberán mantenerse durante la vida útil del sistema. También pueden usarse sistemas de aerosol condensado para sistemas marinos. Capítulo 10 describe las eliminaciones, modificaciones y adiciones que se exigirá para los usos marinas. is quoted above

45 Vamos a considerar los pasos de diseño básico para un sistema, una sala de equipos.
La habitación es de 21'-3 "x 13'-0" x 9'-0 ". ¿Cuánto compuesto formando aerosoles se necesitarán? NFPA 2010 utiliza unidades métricas como el requisito. 21'-3 "x 13'-0" x 9'-0 “ se convierte en 6.48 x 3.96 m x 2.74 m. Volumen total = m3

46 Recuerde que para las distancias mínimas (4.2.4)
El fabricante de aerosoles proporcionará la densidad de aplicación requerida para el producto. Supongamos que este producto tiene una densidad de aplicación de diseño de 100 g/m3 m = da x fa x V m = 100 g/m3 x fa x m3 m = 7,031 grams Siguiente paso: determinar cuántos generadores de aerosol son necesarios Recuerde que para las distancias mínimas (4.2.4) Manufacturers may provide a software tool to assist with the quantity calculation. Fa = additional design factors. Not needed for this example. Localizar los generadores de aerosol lo más cerca posible de los riesgos que protegen. ( )

47 No cubrimos todos los detalles de NFPA 2010 en esta presentación.
Pero que este Resumen ha servido como una útil Introducción a la norma. Vamos a repasar algunos de los principales puntos que cubrimos hoy: ¿Cómo es la cantidad necesaria de la formación de aerosol compuesto determinado? 7.5.1 La masa de la formación de aerosol compuesto requerido se calculará de la siguiente fórmula: m = total flooding quantity [g(lb.)] da = design application density [g/m3 (lb./ft3)] fa = additional design factors (see 7.5.2) V = protected volume [m3 (ft3)] m = da x fa x V

48 Verdadero o falso: sistemas de extinción de incendios de aerosol condensado son sistemas presurizados. Falso. Sistemas de aerosol condensado son unidades independientes, sin presión. ¿Cómo sistemas de aerosol condensado extinguir el fuego? Rompiendo la reacción en cadena química del fuego.

49 Verdadero o Falso: sistemas extinción de incendios de Aerosol condensado están sujetos a los mismos requisitos que los sistemas de extinción de incendios de agente limpio. Falso. NFPA 2001 se aplica a sistemas de extinción de incendios de agente limpio. ¿Prueba de presión del gabinete es necesaria para sistemas de extinción de incendios de aerosol condensado? Siempre es prerrogativa de la AHJ para requerir cualquier prueba que consideren razonablemente necesarios para proporcionar un sistema de supresión de fuego eficaz. Porque sistemas de aerosol condensado no son a presión y debido a la naturaleza del aerosol sí mismo, no hay fórmula o método que puede utilizarse para conectar los resultados de una prueba de ventilador de la puerta con la cantidad de aerosol que se necesita. Por lo tanto, para recintos típicos con sólo una pequeña cantidad de la salida normal, 30% aerosol extra incluido en la densidad de aplicación de diseño proporcionará suficiente aerosol para satisfacer el requisito de tiempo de espera.

50 ¿Tienes alguna pregunta?
Gracias por asistir. Bill Denney Applications and Product Support Hochiki America Corporation Ver códigos de NFPA en línea: Los contenidos y declaraciones hechas en esta presentación se basan en la operación de productos de extinción de incendios de aerosol condensado y un estándar publicado, NFPA Ha hecho todo lo posible para presentar información objetiva y precisa; sin embargo, la NFPA es la autoridad final sobre la interpretación de los códigos de la NFPA y normas. All NFPA 2010 quotations are copyright © the National Fire Protection Association®

51 Este seminario está acreditado por la Asociación de la seguridad electrónica.
CEU# Course Title: NFPA 2010 Condensed Aerosol Fire Extinguishing Systems Credit Hours - 1 Approved by ESA 9/30/2015 Expiration – 9/30/2018 Vaya a para acceder al formulario de notificación de renovación de certificación ESA/NTS.
