1 La Energía del Mar

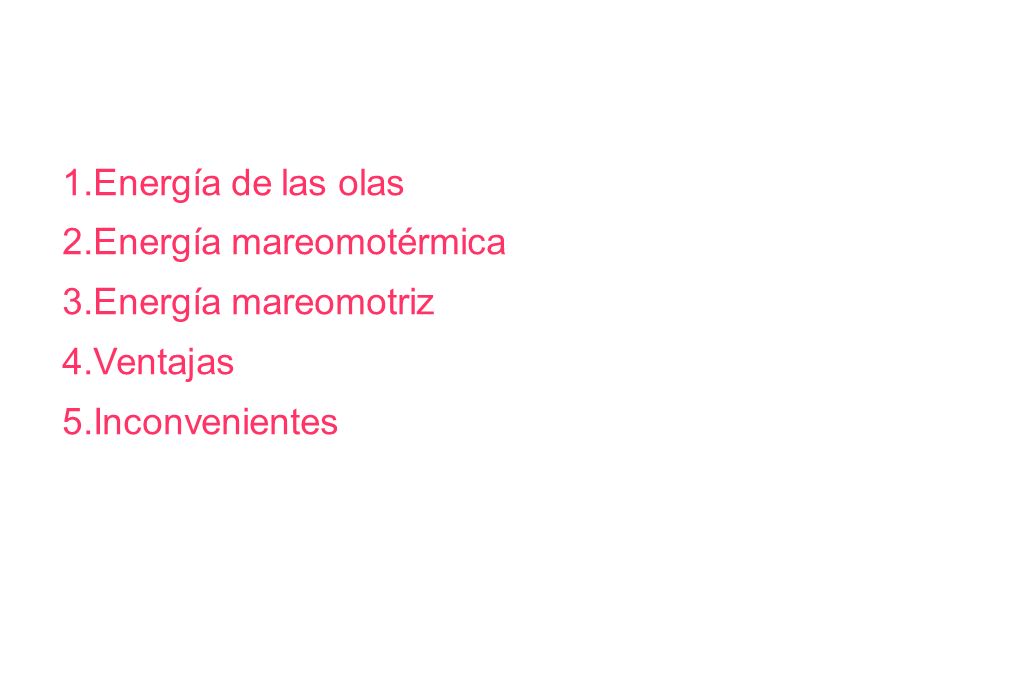

2 Índice 1.Energía de las olas 2.Energía mareomotérmica 3.Energía mareomotriz 4.Ventajas 5.Inconvenientes

3 Formas de aprovechamiento La energía del mar se puede aprovechar para obtener electricidad de las siguientes formas. Energía de las olas. Energía mareomotérmica. Energía mareomotriz.

4 Energía de las olas Estos son los mecanismos y sistemas más importantes de la generación de energía eléctrica gracias a la energía undimotriz Hay 4 tipos

5 Los sistemas basados en columna de agua oscilante (OWC) La acción de las olas origina que el nivel de agua interna en cada cámara suba y baje, forzando un flujo bidireccional de aire sobre la turbina, que mueve un generador, produciendo electricidad Las turbinas generalmente utilizadas son las denominadas turbinas Wells, que tienen la propiedad de rotar en el mismo sentido independientemente del sentido en que el aire pase por sus alabes de perfil simétrico

6 Esquema típico de OWC

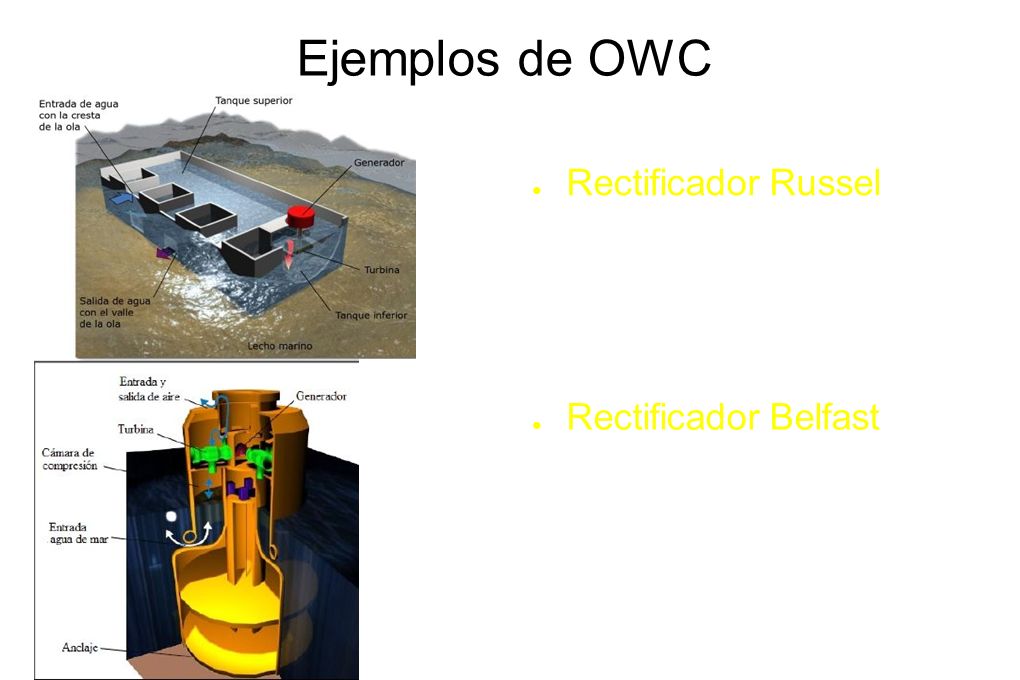

7 Ejemplos de OWC ● Rectificador Russel ● Rectificador Belfast

8 Mighty whale ● Constituye el aparato flotante más grande del mundo ● Se amarra al fondo del mar ● Instalado en Japón

9

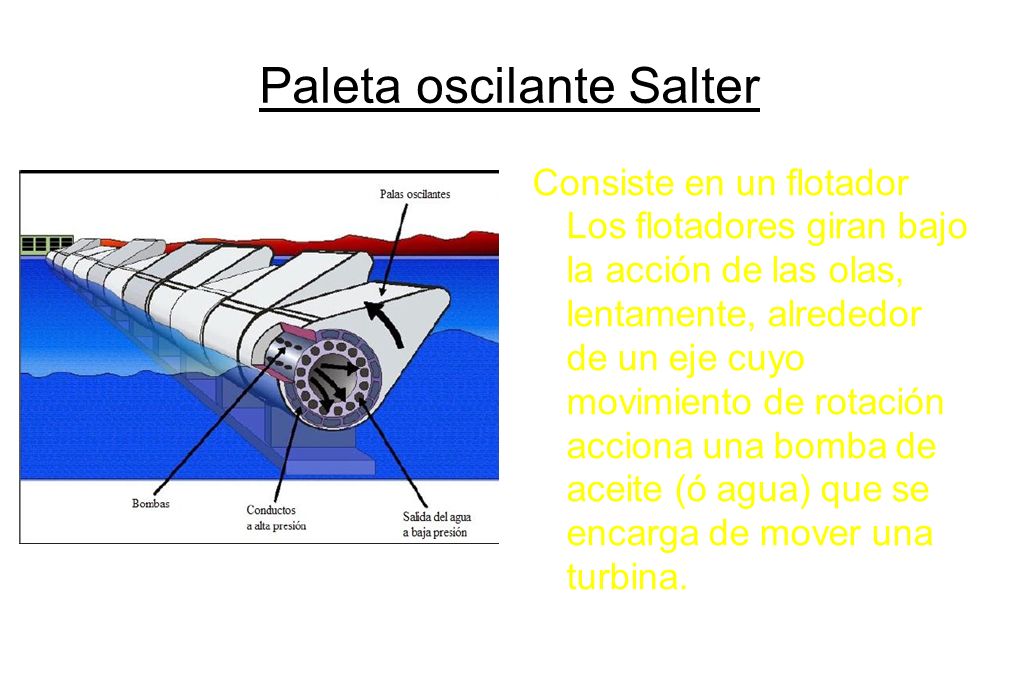

10 Paleta oscilante Salter Consiste en un flotador Los flotadores giran bajo la acción de las olas, lentamente, alrededor de un eje cuyo movimiento de rotación acciona una bomba de aceite (ó agua) que se encarga de mover una turbina.

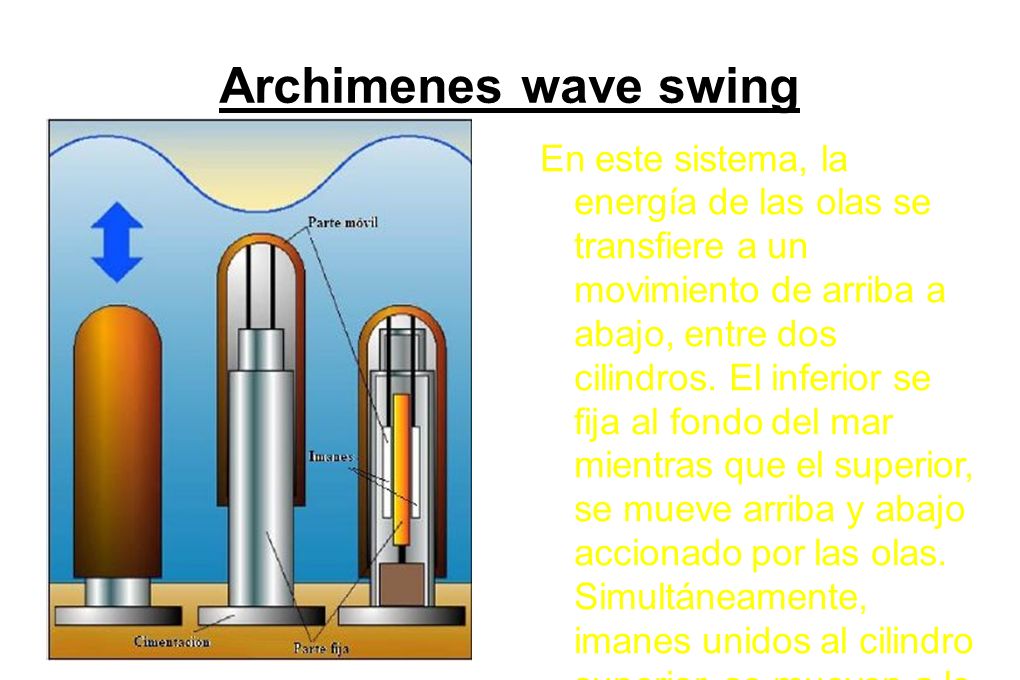

11 Archimenes wave swing En este sistema, la energía de las olas se transfiere a un movimiento de arriba a abajo, entre dos cilindros. El inferior se fija al fondo del mar mientras que el superior, se mueve arriba y abajo accionado por las olas. Simultáneamente, imanes unidos al cilindro superior, se mueven a lo largo de una bobina para generar electricidad

12 Wave dragon El Wave Dragon es esencialmente un dispositivo que eleva las olas marinas a un embalse por encima del nivel del mar, donde se permite que el agua pase por una serie de turbinas y por lo tanto se genere electricidad

13 Energía mareomotérmica La transformación de energía térmica convierte en energía útil la diferencia de temperatura entre el agua de la superficie y el agua que se encuentra a una profundidad de 100 m. En las zonas tropicales esta diferencia de temperatura varía entre 20 y 24º C. Para su explotación se necesita una diferencia de 20º C

14 Esquema de central mareomotérmica El objetivo de la central mareomotérmica es aprovechar la energía cinética del vapor de agua primeramente evaporado desde la superficie del mar para mover la turbina, la cual está conectada a un alternador que induce una corriente eléctrica al variar un campo magnético.

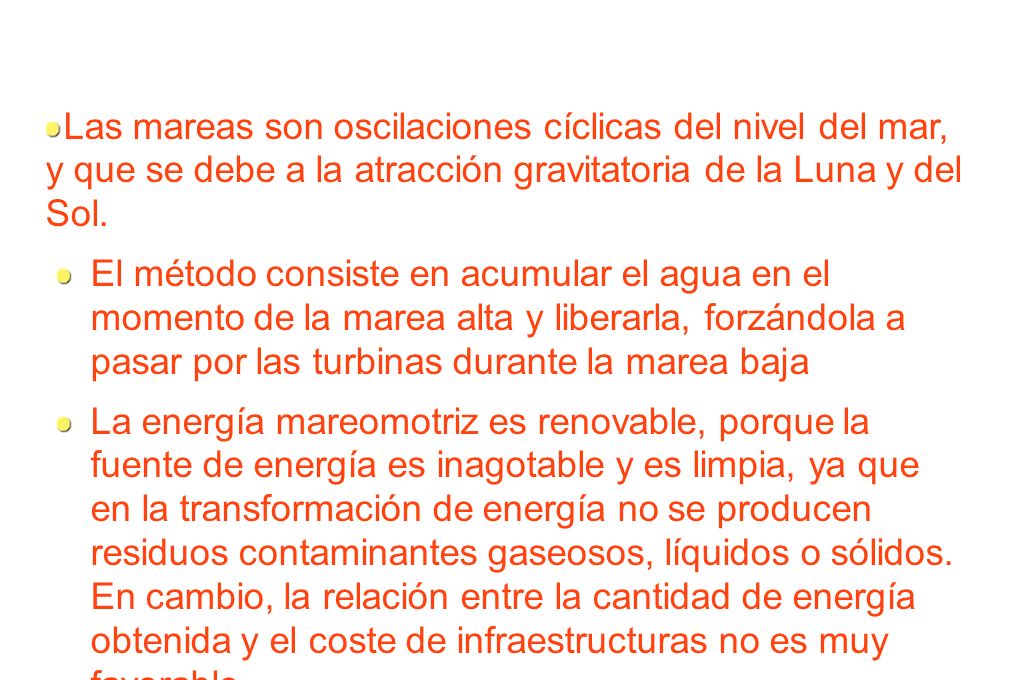

15 Energía mareomotriz Las mareas son oscilaciones cíclicas del nivel del mar, y que se debe a la atracción gravitatoria de la Luna y del Sol. El método consiste en acumular el agua en el momento de la marea alta y liberarla, forzándola a pasar por las turbinas durante la marea baja La energía mareomotriz es renovable, porque la fuente de energía es inagotable y es limpia, ya que en la transformación de energía no se producen residuos contaminantes gaseosos, líquidos o sólidos. En cambio, la relación entre la cantidad de energía obtenida y el coste de infraestructuras no es muy favorable.

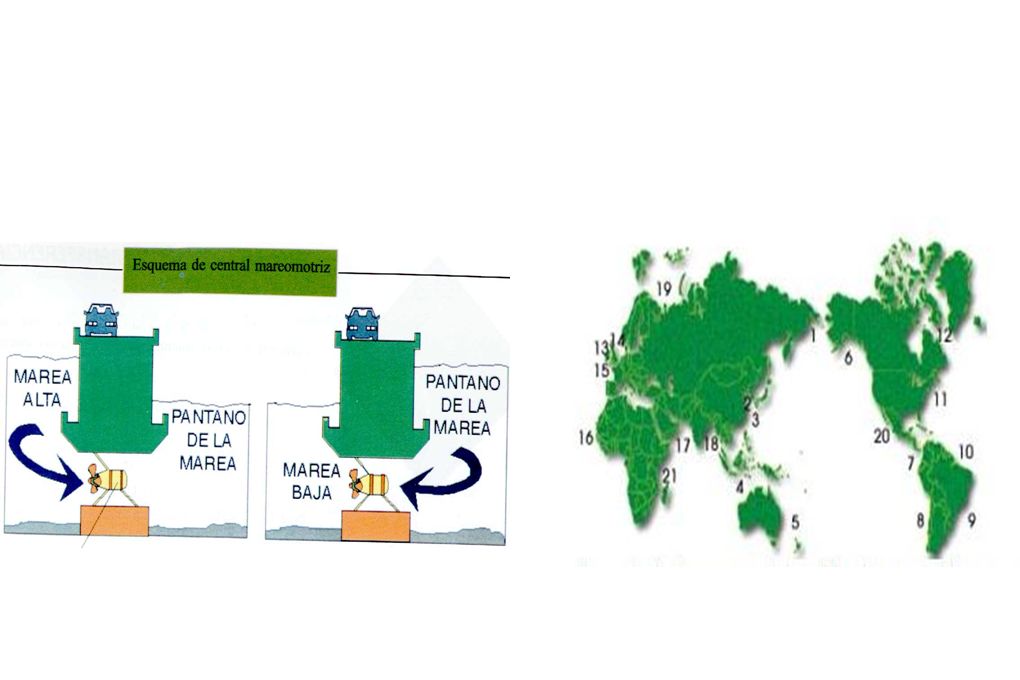

16 Esquema central mareomoriz Lugares con mareas muy grandes

17 Central mareomotriz de la Rance Es una estructura de 750m de largo y 33 m de ancho. Llega a 13 metros bajo el nivel del mar, esto ha conseguido crear de un embalse de 184.000.000 metros cúbicos. La energía generada a lo largo del año mediante el aprovechamiento de las mareas, permite abastecer a unos 223.000 habitantes Además representa un importante centro de desarrollo de construcciones de hormigón dentro del mar

18 Turbinas La Turbina bulbo, es una turbina con cuatro o cinco palas fijas en forma de hélice de barco con álabes ajustables Las 24 turbinas bulbo en La Rance facilitan tener grandiosos resultados económicos técnicos con 470 toneladas de peso, 5,3 m de diámetro y una potencia por unidad de 10MW Los bulbos fueron diseñados para usarse como bombas, así cuando el mar casi alcanza el nivel del embalse, la fase de llenado es agilizada con el bombeado

19 Características técnicas Producción anual: 544 millones de Kwh. (restada la potencia de bombeo) Alternadores ratan a 93,75 rpm de media y obtinen 3,5 kv de voltaje 140.000 horas de generación/año Potencia instalada: 240 MW

20 Ventajas ● Renovables ● No contaminante ● Silicenciosa

21 Inconvenientes ● Impacto visual y ecológico ● Efecto negativo sobre la fauna ● Gran coste económico ● Traslado de energía costoso (energía de las olas y la mareomotérmica) ● Localización muy puntual
