1 Solidos en Suspensión y Turbidez SOLITAX sc / TSS portable Jörn Tölle Gerente de Desarrollo – Instrumentación América Latina

2 Agenda  Solidos en Suspensión / Turbidez en linea  Aplicaciones  Principio de medida  Rango de medida / beneficios  Instrumento portátil para Solidos en Suspensión / Turbidez

3 ¿Por qué medir Sólidos? Medir solidos en suspensión o turbidez en canales abiertos  Control de calidad  Control de concentración  Control de dosificación de químicos  Medir turbidez o sólidos en suspensión de bajo a alto rango

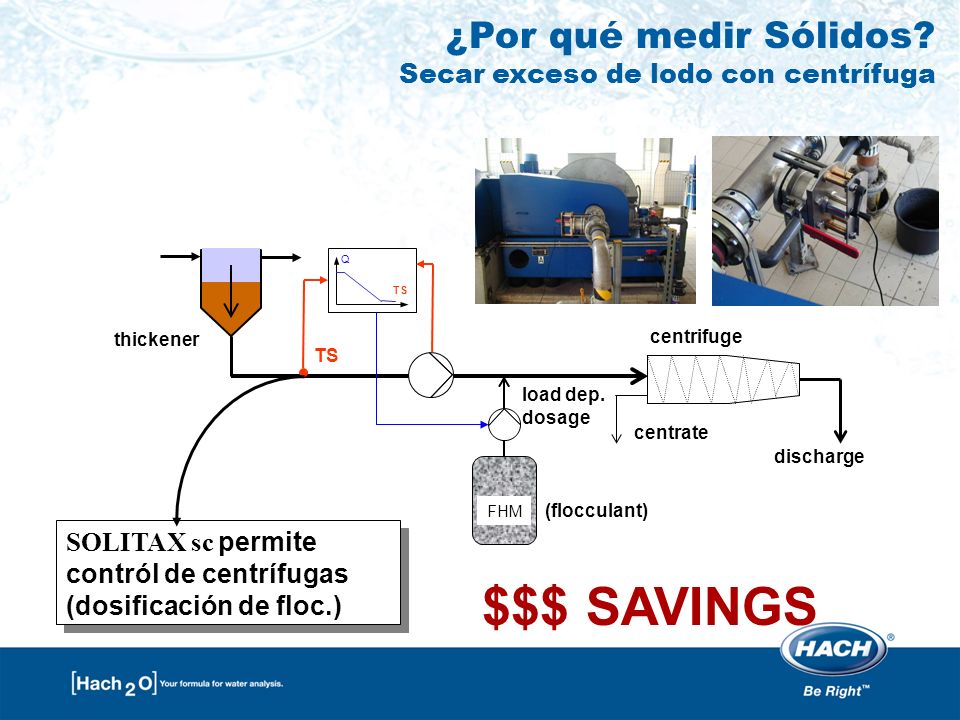

4 SOLITAX sc permite contról de centrífugas (dosificación de floc.) Q TS thickener TS FHM discharge centrate centrifuge load dep. dosage (flocculant) $$$ SAVINGS ¿Por qué medir Sólidos? Secar exceso de lodo con centrífuga

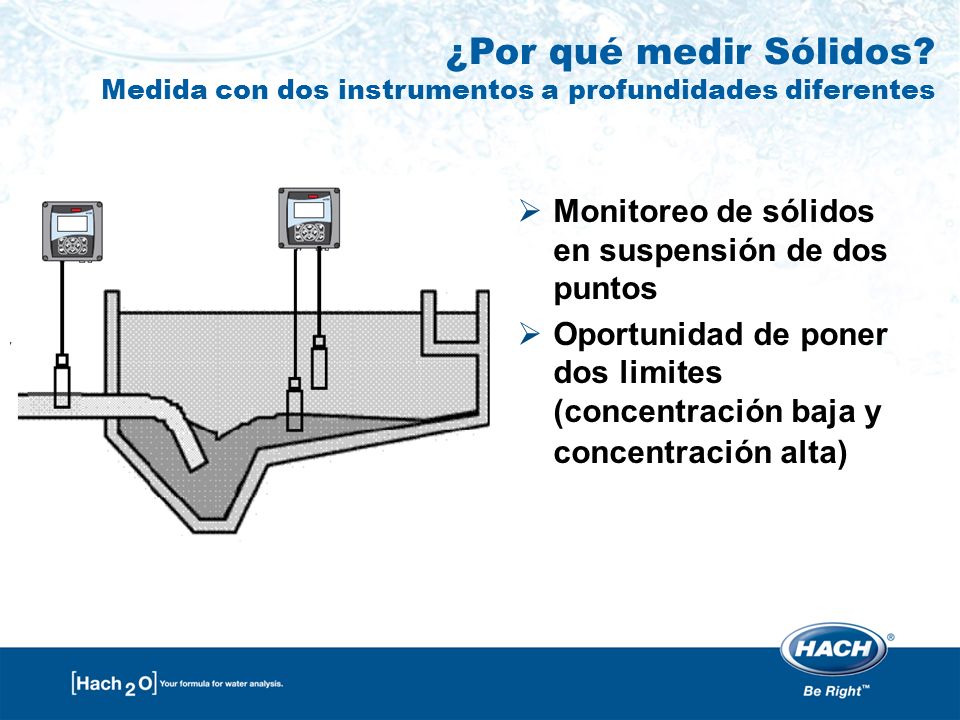

5 ¿Por qué medir Sólidos? Medida con dos instrumentos a profundidades diferentes  Monitoreo de sólidos en suspensión de dos puntos  Oportunidad de poner dos limites (concentración baja y concentración alta)

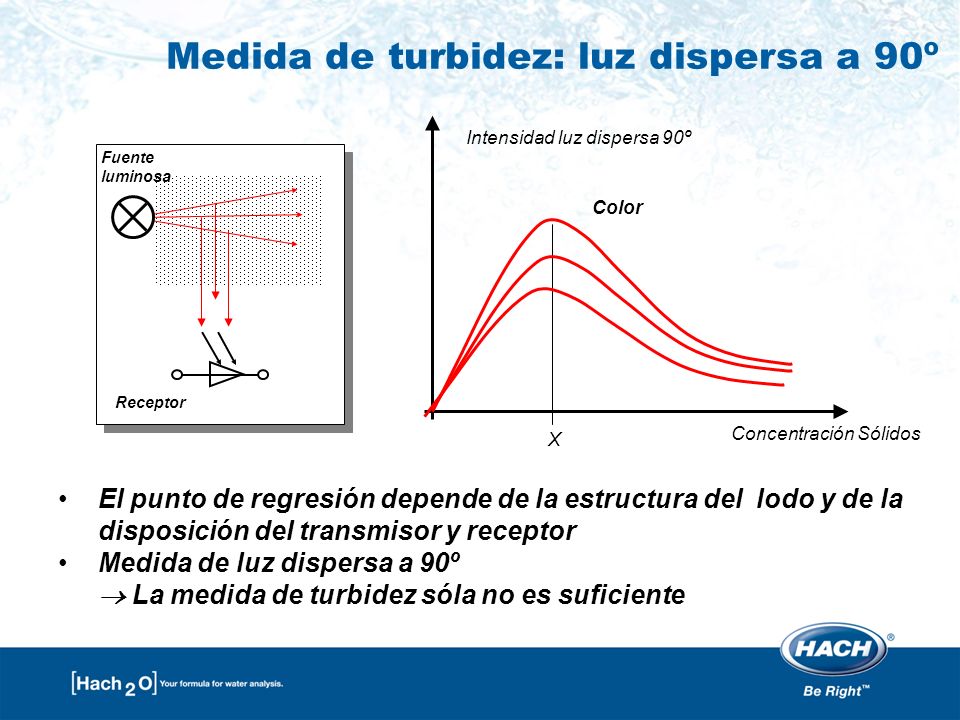

6 Fuente luminosa Receptor Medida de turbidez: luz dispersa a 90º El punto de regresión depende de la estructura del lodo y de la disposición del transmisor y receptor Medida de luz dispersa a 90º  La medida de turbidez sóla no es suficiente X Concentración Sólidos Intensidad luz dispersa 90º Color

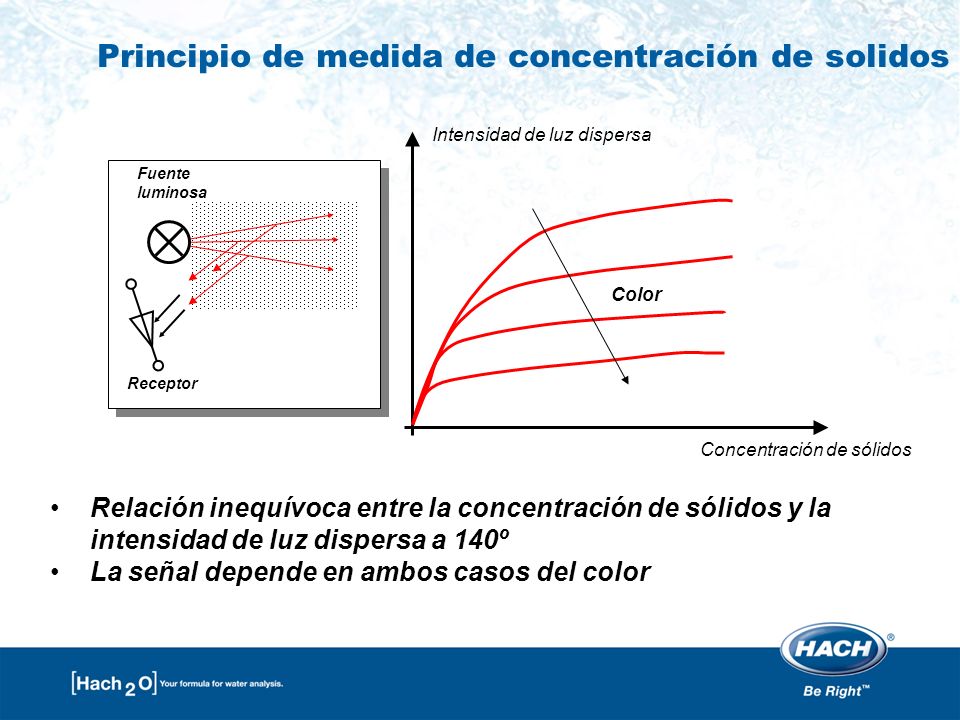

7 Concentración de sólidos Intensidad de luz dispersa Color Fuente luminosa Receptor Relación inequívoca entre la concentración de sólidos y la intensidad de luz dispersa a 140º La señal depende en ambos casos del color Principio de medida de concentración de solidos

8 A través de los 2 medidas a 90ºy 140º se desarrolló una matriz de calibración 3D única: Midiendo y archivando senales de los 2 angulos con 50 muestras de lodos (de diferente color y diferente floculo) a 20 diferentes diluciones (concentraciones) Sensor viene precalibrado de fabrica // solo requiere un ajuste de 1-punto a su aplicacion por metodo gravimetrico Matriz de calibración 3D de SOLITAX sc

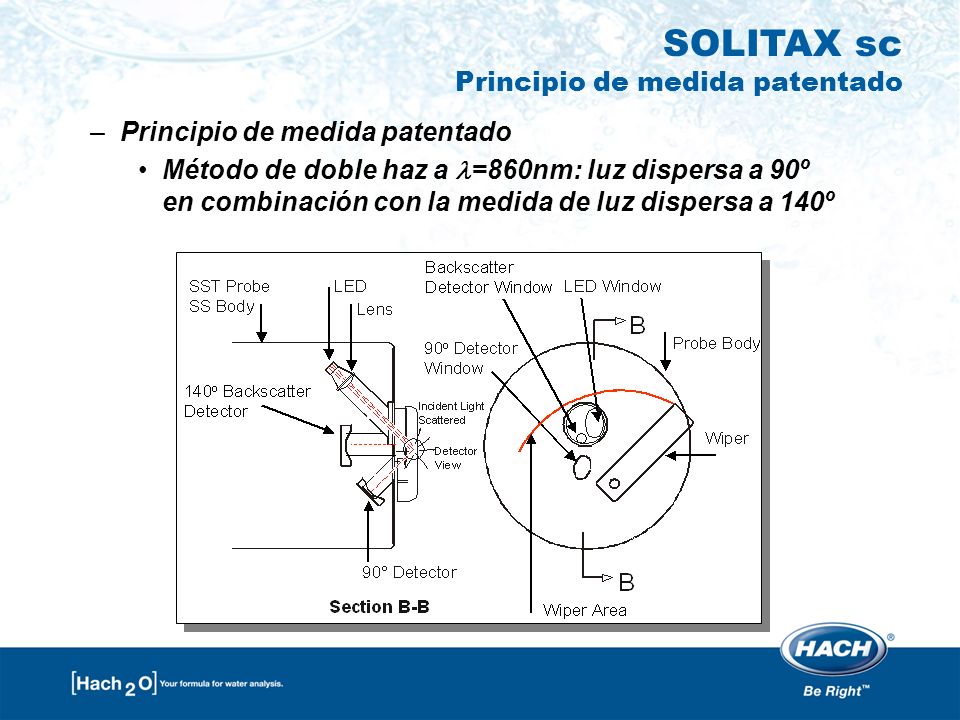

9 SOLITAX sc Principio de medida patentado –Principio de medida patentado Método de doble haz a =860nm: luz dispersa a 90º en combinación con la medida de luz dispersa a 140º

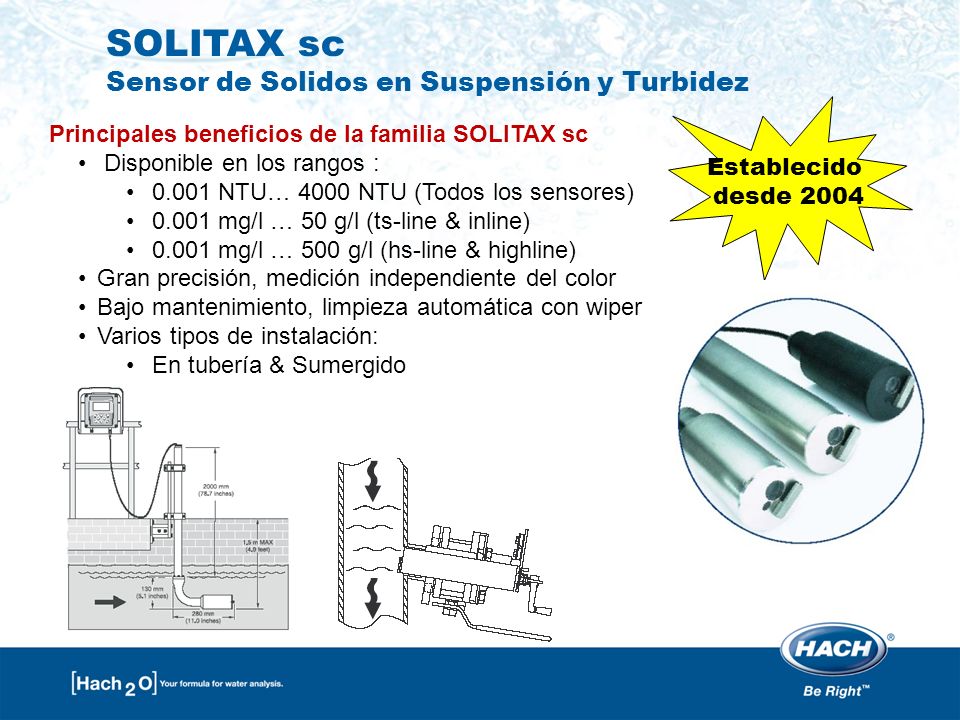

10 SOLITAX sc Sensor de Solidos en Suspensión y Turbidez Establecido desde 2004 Principales beneficios de la familia SOLITAX sc Disponible en los rangos : 0.001 NTU… 4000 NTU (Todos los sensores) 0.001 mg/l … 50 g/l (ts-line & inline) 0.001 mg/l … 500 g/l (hs-line & highline) Gran precisión, medición independiente del color Bajo mantenimiento, limpieza automática con wiper Varios tipos de instalación: En tubería & Sumergido

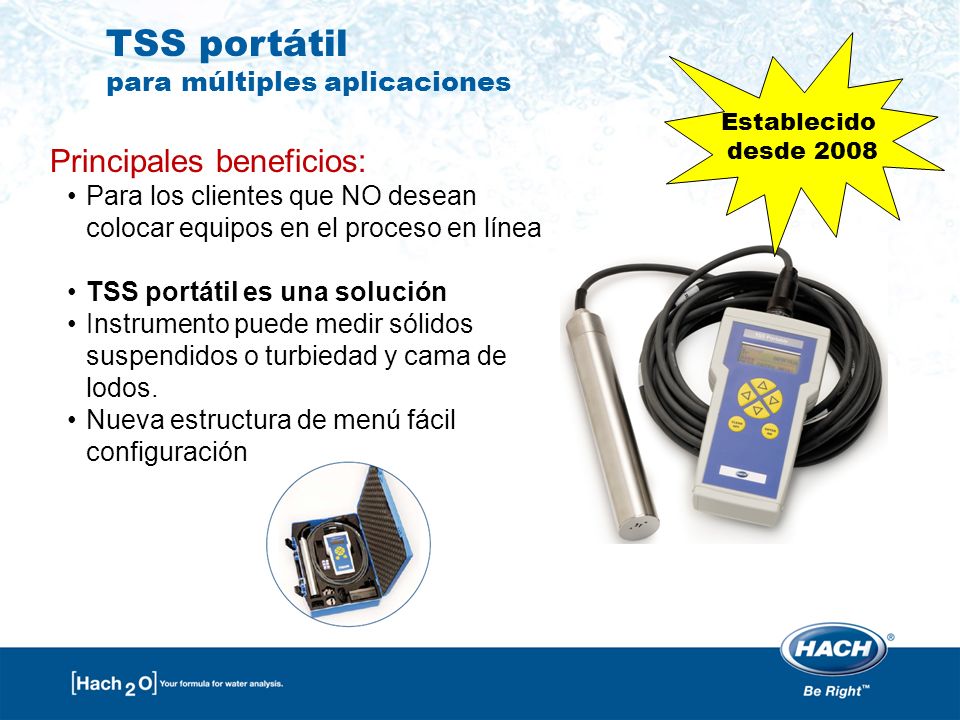

11 TSS portátil para múltiples aplicaciones Principales beneficios: Para los clientes que NO desean colocar equipos en el proceso en línea TSS portátil es una solución Instrumento puede medir sólidos suspendidos o turbiedad y cama de lodos. Nueva estructura de menú fácil configuración Establecido desde 2008

12 Gracias por su atención!
