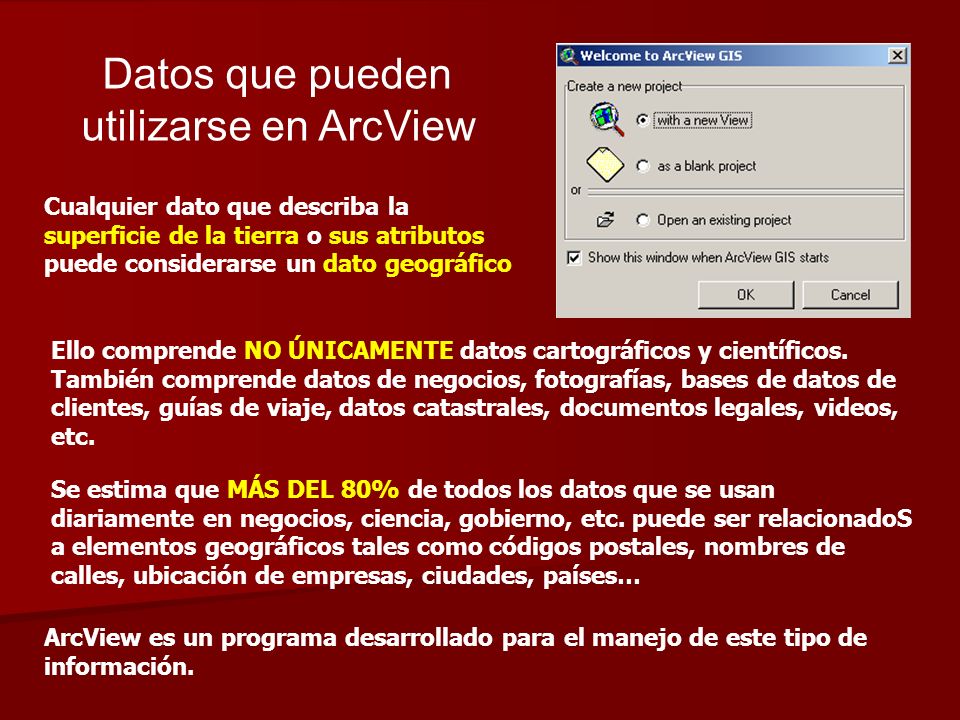

1 Datos que pueden utilizarse en ArcView Cualquier dato que describa la superficie de la tierra o sus atributos puede considerarse un dato geográfico Ello comprende NO ÚNICAMENTE datos cartográficos y científicos. También comprende datos de negocios, fotografías, bases de datos de clientes, guías de viaje, datos catastrales, documentos legales, videos, etc. Se estima que MÁS DEL 80% de todos los datos que se usan diariamente en negocios, ciencia, gobierno, etc. puede ser relacionadoS a elementos geográficos tales como códigos postales, nombres de calles, ubicación de empresas, ciudades, países… ArcView es un programa desarrollado para el manejo de este tipo de información.

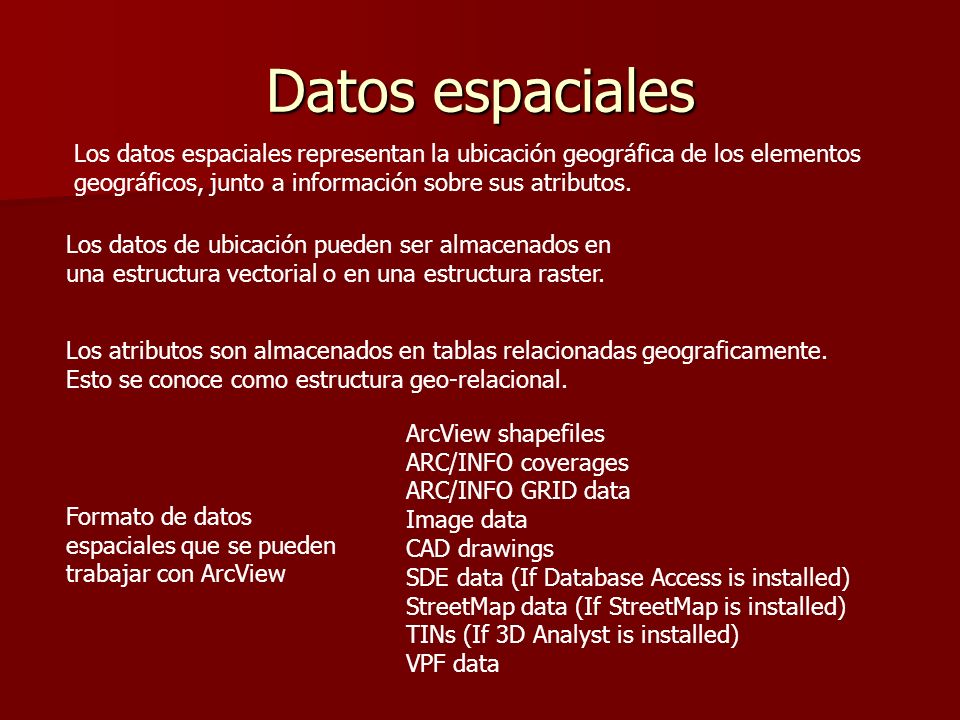

2 Datos espaciales Los datos espaciales representan la ubicación geográfica de los elementos geográficos, junto a información sobre sus atributos. Los datos de ubicación pueden ser almacenados en una estructura vectorial o en una estructura raster. Los atributos son almacenados en tablas relacionadas geograficamente. Esto se conoce como estructura geo-relacional. Formato de datos espaciales que se pueden trabajar con ArcView ArcView shapefiles ARC/INFO coverages ARC/INFO GRID data Image data CAD drawings SDE data (If Database Access is installed) StreetMap data (If StreetMap is installed) TINs (If 3D Analyst is installed) VPF data

3 Imágenes Imágenes son representaciones gráficas de un objeto. Típicamente son producidas por aparato óptico o electrónico. Ejemplos de imágenes son los productos de sensores remotos (como las imágenes de satélite), datos escaneados y fotografìas. ARC Digitized Raster Graphics (ADRG) BMP BSQ, BIL and BIP Compressed ARC Digitized Raster Graphics (CADRG) Controlled Image Base (CIB) ERDAS GRID IMAGINE IMPELL Bitmaps (Run-length compressed files) Image catalogs JPEG MrSID National Image Transfer Format (NITF) Sun rasterfiles TIFF TIFF/LZW compressed Formato de imagenes que se pueden trabajar con ArcView

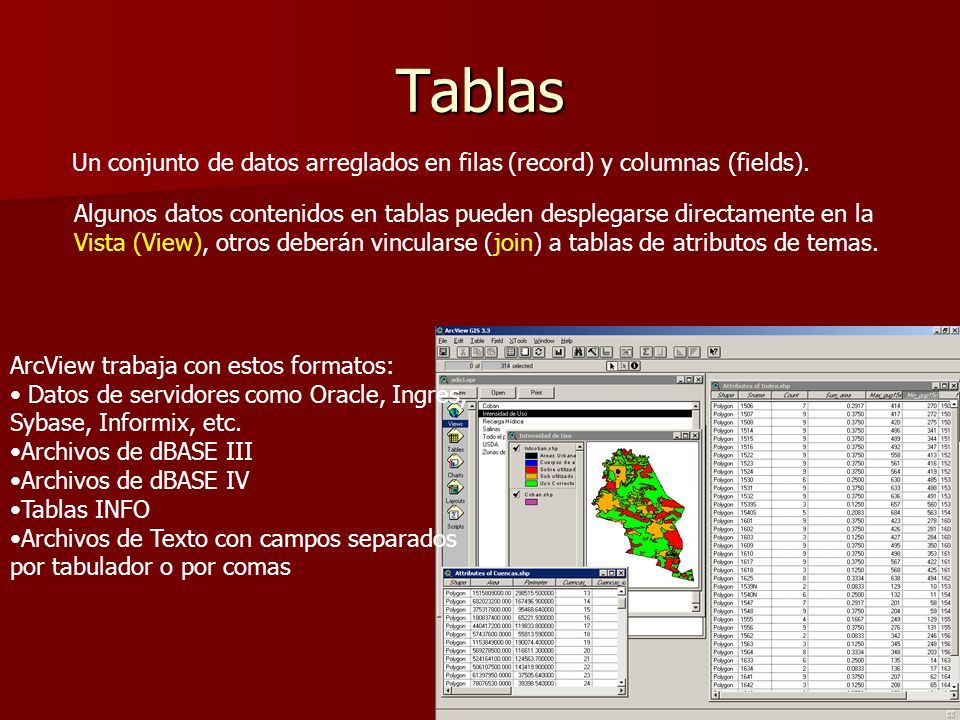

4 Tablas Un conjunto de datos arreglados en filas (record) y columnas (fields). Algunos datos contenidos en tablas pueden desplegarse directamente en la Vista (View), otros deberán vincularse (join) a tablas de atributos de temas. ArcView trabaja con estos formatos: Datos de servidores como Oracle, Ingres, Sybase, Informix, etc. Archivos de dBASE III Archivos de dBASE IV Tablas INFO Archivos de Texto con campos separados por tabulador o por comas

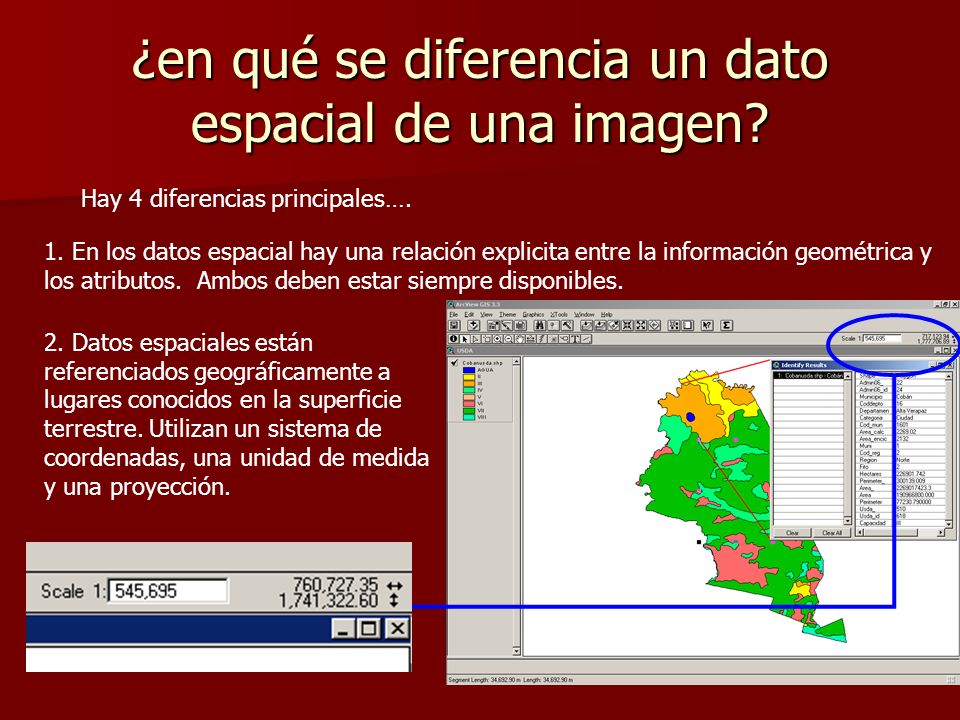

5 ¿en qué se diferencia un dato espacial de una imagen? Hay 4 diferencias principales…. 1. En los datos espacial hay una relación explicita entre la información geométrica y los atributos. Ambos deben estar siempre disponibles. 2. Datos espaciales están referenciados geográficamente a lugares conocidos en la superficie terrestre. Utilizan un sistema de coordenadas, una unidad de medida y una proyección.

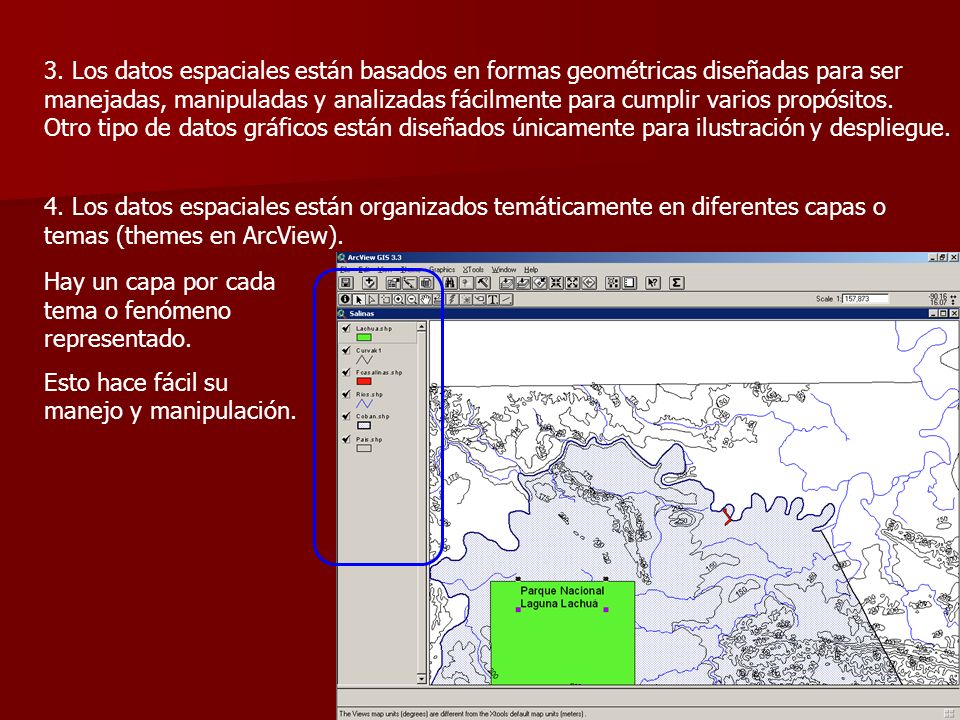

6 3. Los datos espaciales están basados en formas geométricas diseñadas para ser manejadas, manipuladas y analizadas fácilmente para cumplir varios propósitos. Otro tipo de datos gráficos están diseñados únicamente para ilustración y despliegue. 4. Los datos espaciales están organizados temáticamente en diferentes capas o temas (themes en ArcView). Hay un capa por cada tema o fenómeno representado. Esto hace fácil su manejo y manipulación.

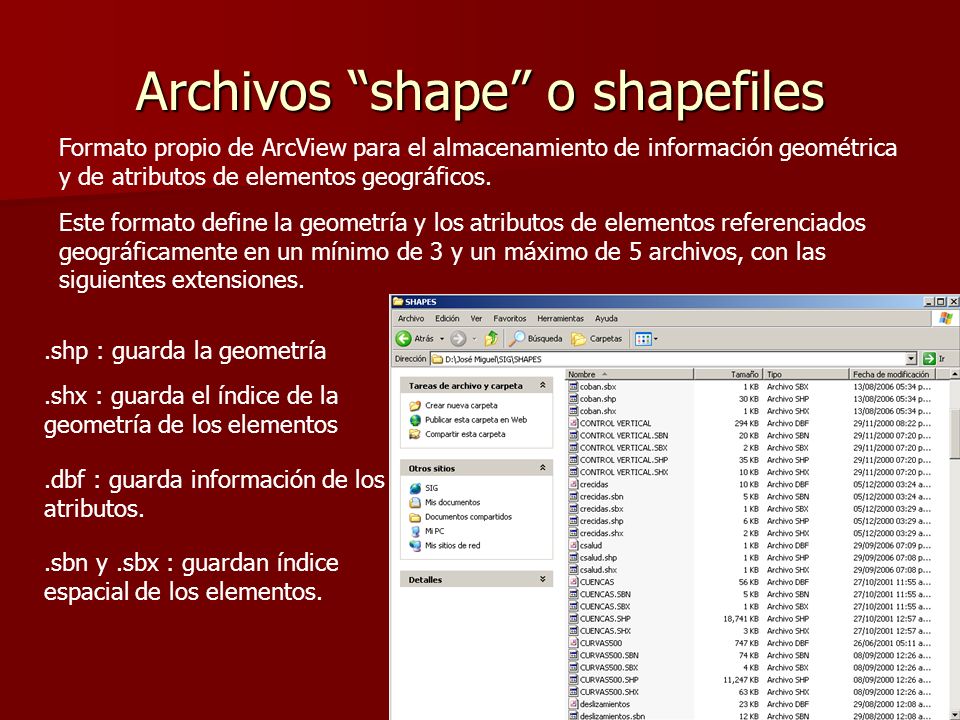

7 Archivos “shape” o shapefiles Formato propio de ArcView para el almacenamiento de información geométrica y de atributos de elementos geográficos. Este formato define la geometría y los atributos de elementos referenciados geográficamente en un mínimo de 3 y un máximo de 5 archivos, con las siguientes extensiones..shp : guarda la geometría.shx : guarda el índice de la geometría de los elementos.dbf : guarda información de los atributos..sbn y.sbx : guardan índice espacial de los elementos.

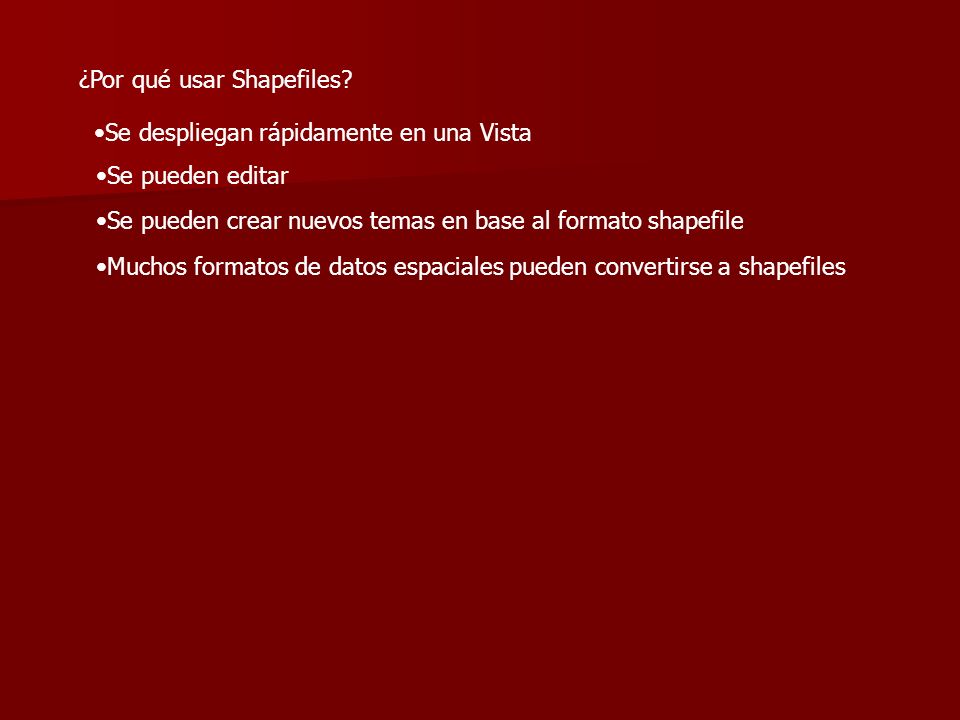

8 ¿Por qué usar Shapefiles? Se despliegan rápidamente en una Vista Se pueden editar Se pueden crear nuevos temas en base al formato shapefile Muchos formatos de datos espaciales pueden convertirse a shapefiles
