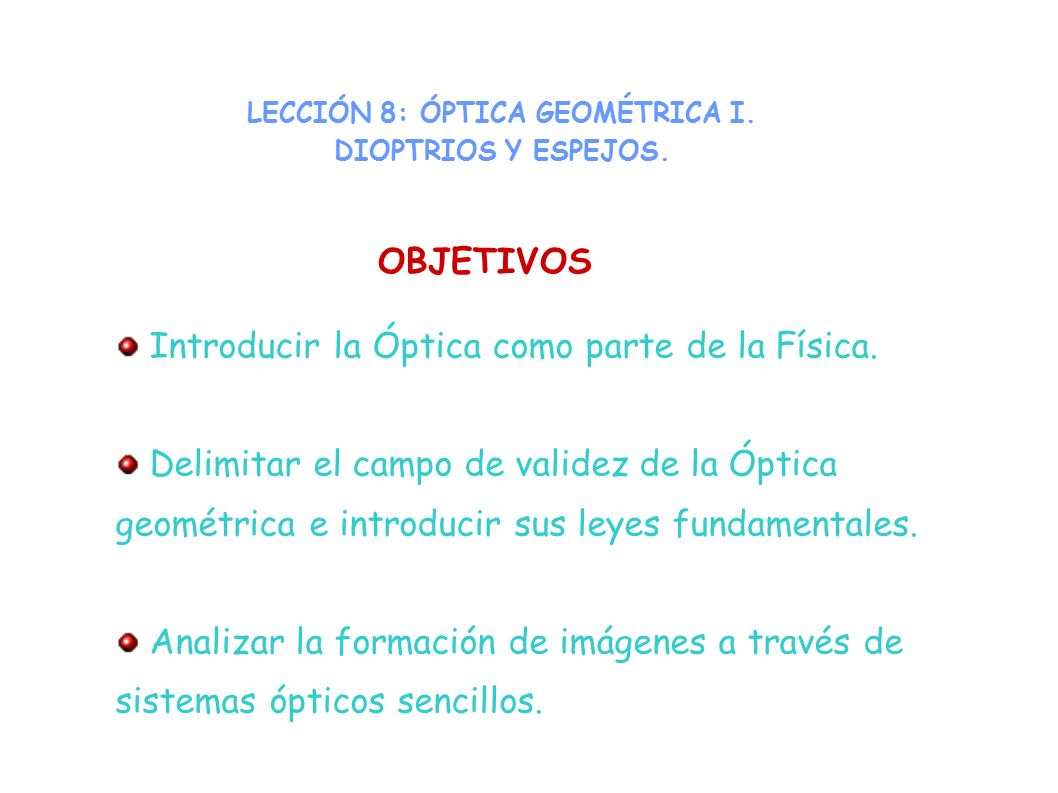

1 LECCIÓN 8: ÓPTICA GEOMÉTRICA I. DIOPTRIOS Y ESPEJOS. Introducir la Óptica como parte de la Física. Delimitar el campo de validez de la Óptica geométrica e introducir sus leyes fundamentales. Analizar la formación de imágenes a través de sistemas ópticos sencillos. OBJETIVOS

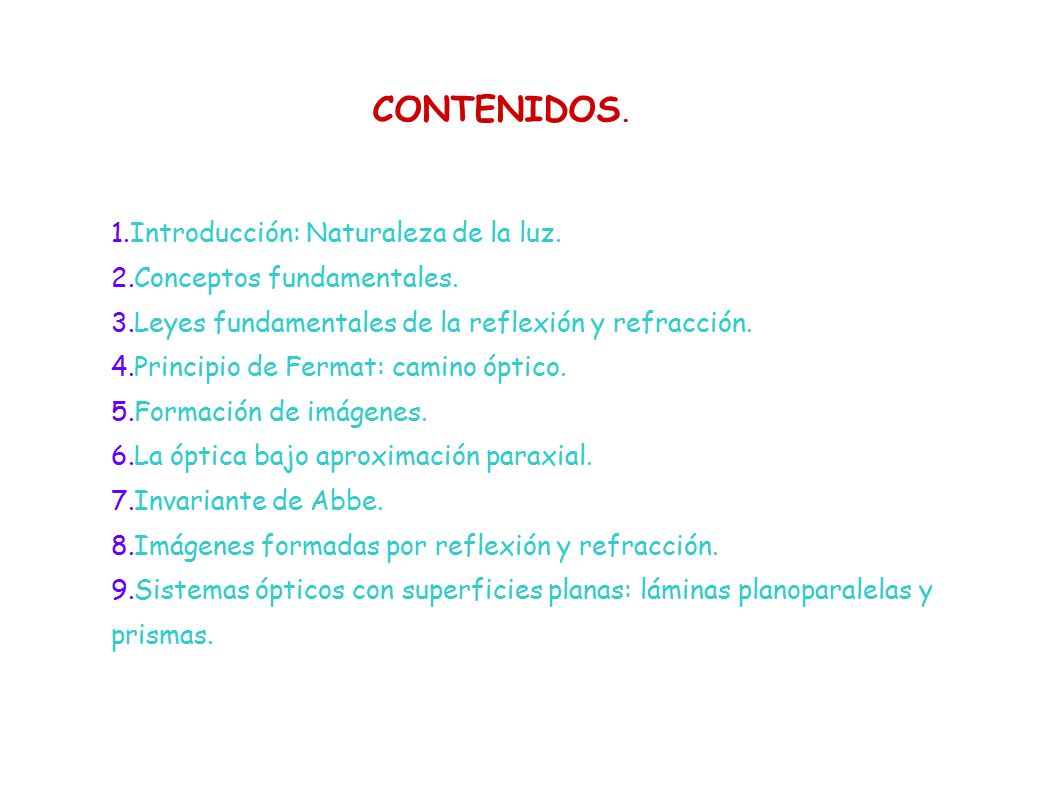

2 CONTENIDOS. 1.Introducción: Naturaleza de la luz. 2.Conceptos fundamentales. 3.Leyes fundamentales de la reflexión y refracción. 4.Principio de Fermat: camino óptico. 5.Formación de imágenes. 6.La óptica bajo aproximación paraxial. 7.Invariante de Abbe. 8.Imágenes formadas por reflexión y refracción. 9.Sistemas ópticos con superficies planas: láminas planoparalelas y prismas.

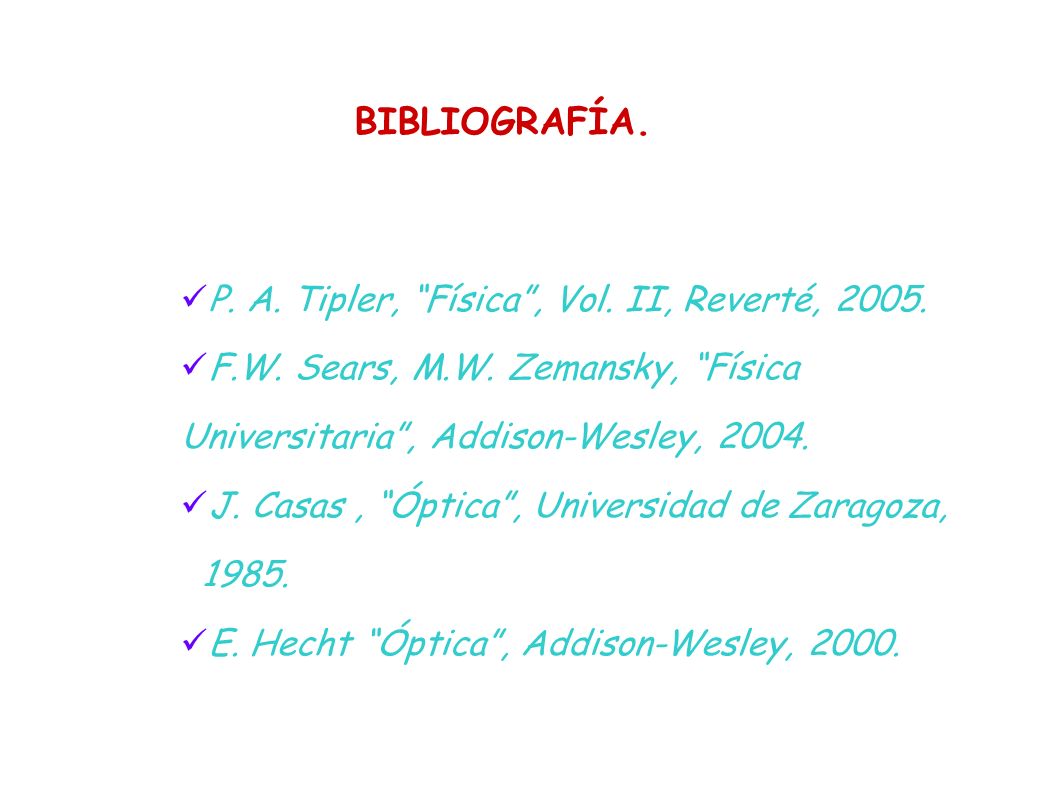

3 BIBLIOGRAFÍA. P. A. Tipler, “Física”, Vol. II, Reverté, 2005. F.W. Sears, M.W. Zemansky, “Física Universitaria”, Addison-Wesley, 2004. J. Casas, “Óptica”, Universidad de Zaragoza, 1985. E. Hecht “Óptica”, Addison-Wesley, 2000.

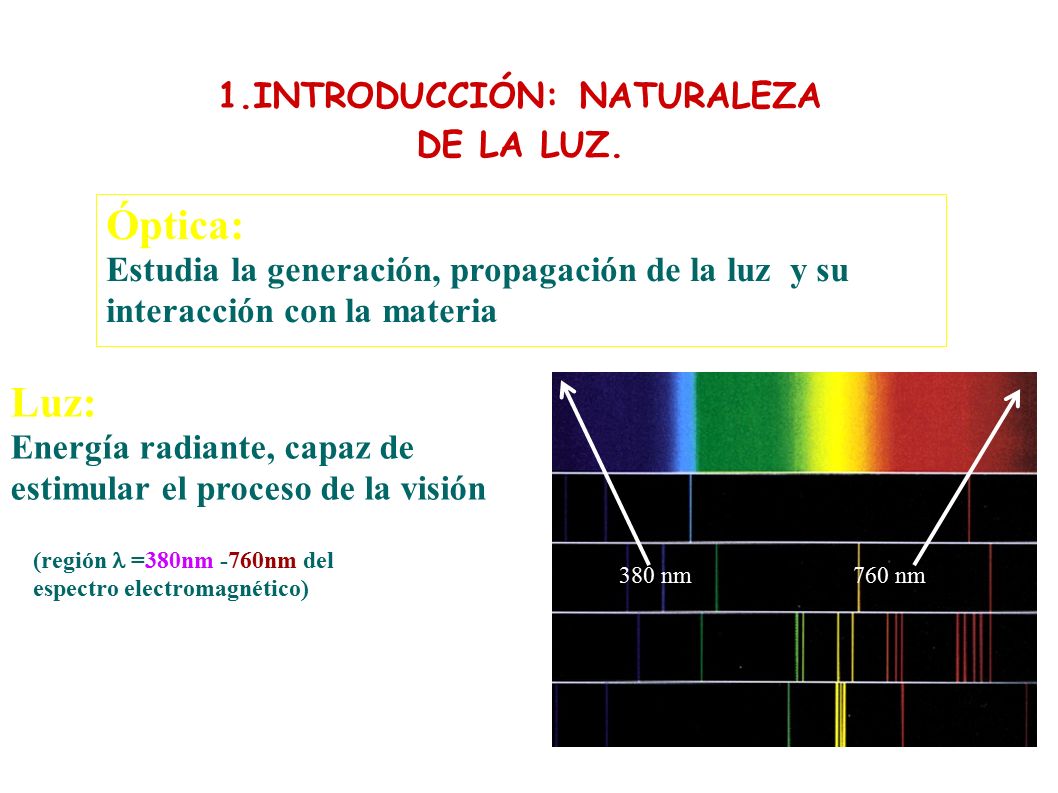

4 1.INTRODUCCIÓN: NATURALEZA DE LA LUZ. Óptica: Estudia la generación, propagación de la luz y su interacción con la materia (región =380nm -760nm del espectro electromagnético) 380 nm760 nm Luz: Energía radiante, capaz de estimular el proceso de la visión

5 Modelos Corpusculares. Newton (1704): “Óptica”Asume la teoría de Descartes. Requiere c aire < c agua Estudia los fenómenos de dispersión. Construye el primer telecopio reflector.

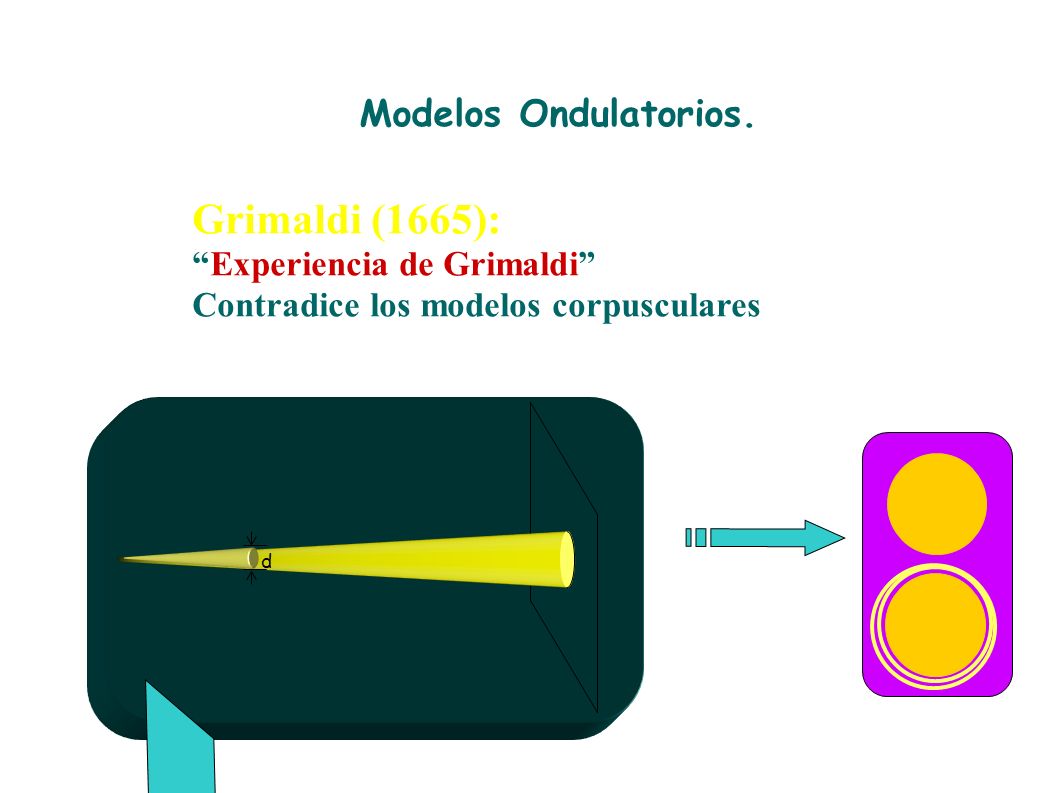

6 Modelos Ondulatorios. Grimaldi (1665): “Experiencia de Grimaldi” Contradice los modelos corpusculares d

7 Modelos Ondulatorios. Huygens (1690): Primer modelo ondulatorio “Cada punto de un frente de onda primario sirve como foco de ondas elementales secundarias que avanzan con una velocidad y frecuencia igual a la de la onda primaria. El frente de onda primario, al cabo de un cierto tiempo, es la envolvente de estas ondas elementales.”

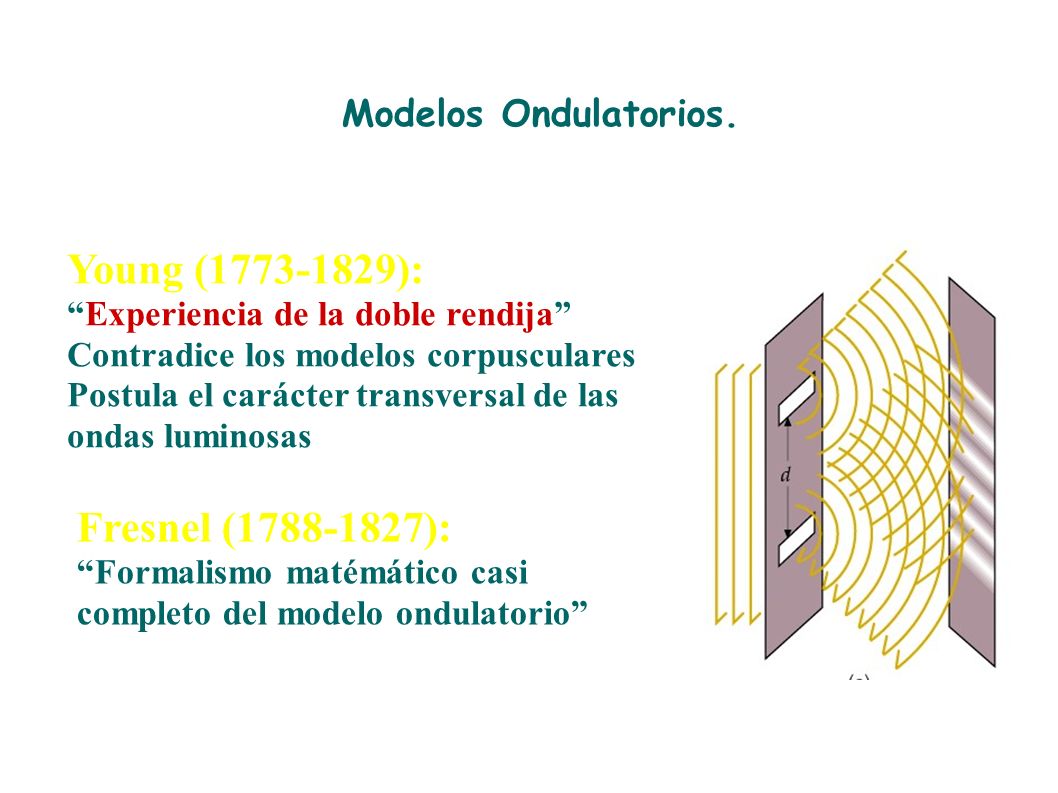

8 Modelos Ondulatorios. Young (1773-1829): “Experiencia de la doble rendija” Contradice los modelos corpusculares Postula el carácter transversal de las ondas luminosas Fresnel (1788-1827): “Formalismo matémático casi completo del modelo ondulatorio”

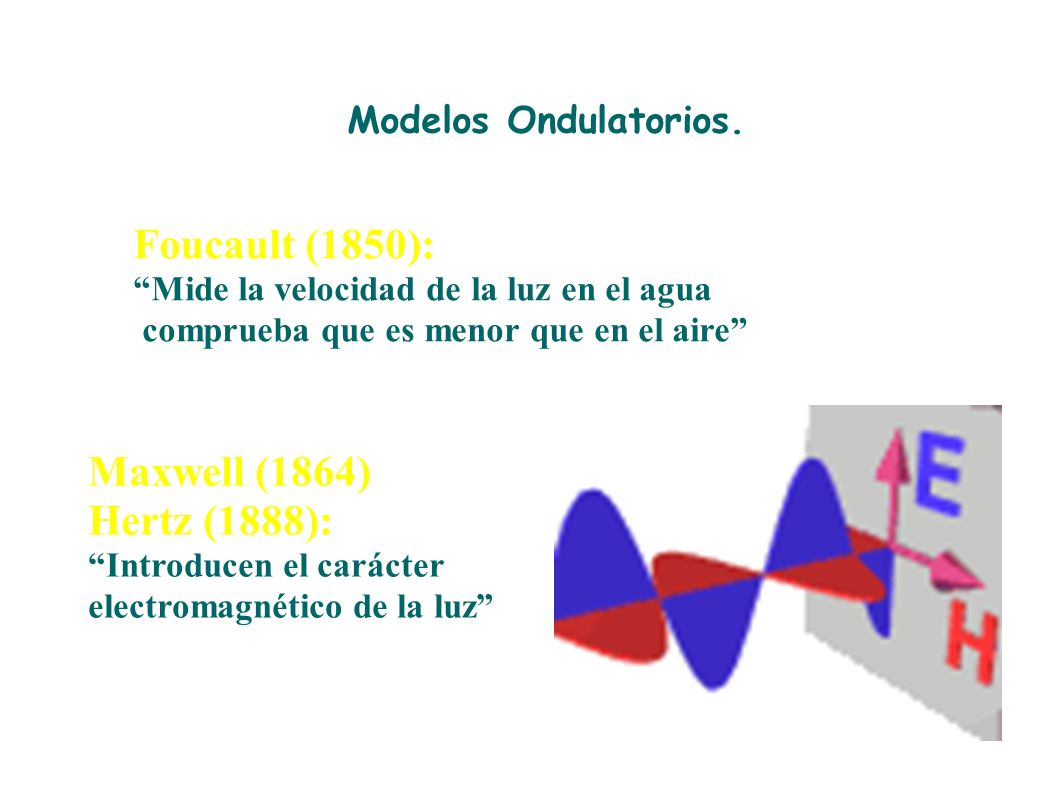

9 Modelos Ondulatorios. Foucault (1850): “Mide la velocidad de la luz en el agua comprueba que es menor que en el aire” Maxwell (1864) Hertz (1888): “Introducen el carácter electromagnético de la luz”

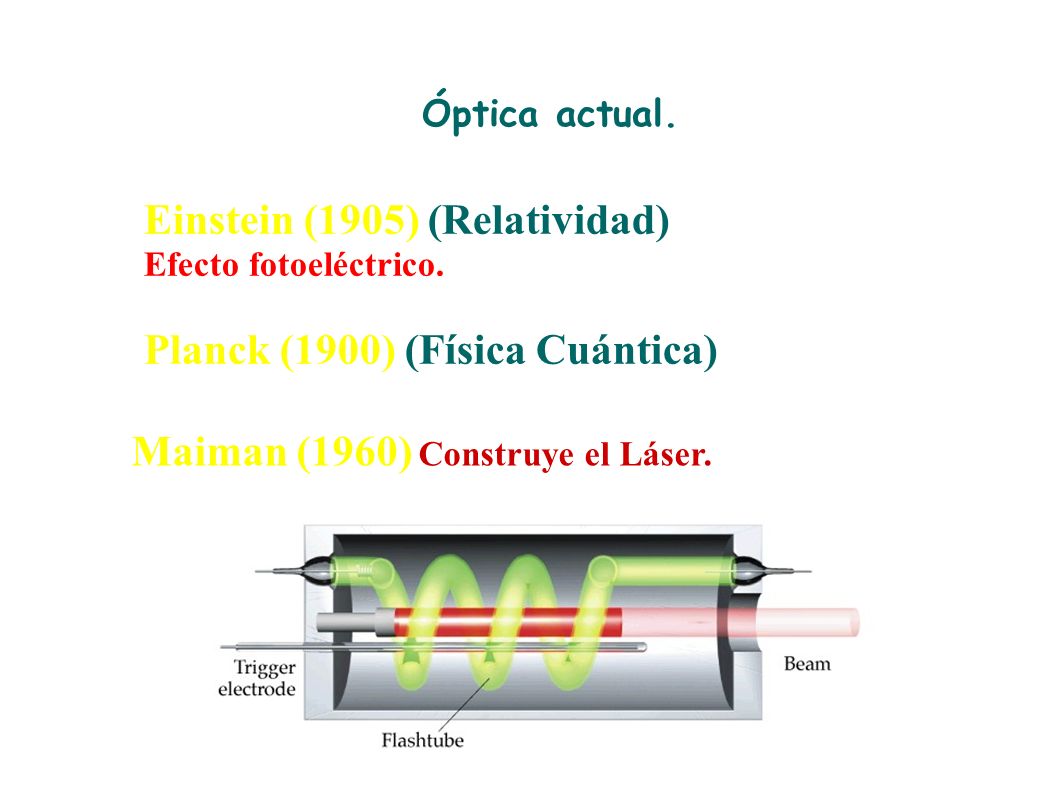

10 Maiman (1960) Construye el Láser. Óptica actual. Einstein (1905) (Relatividad) Efecto fotoeléctrico. Planck (1900) (Física Cuántica)

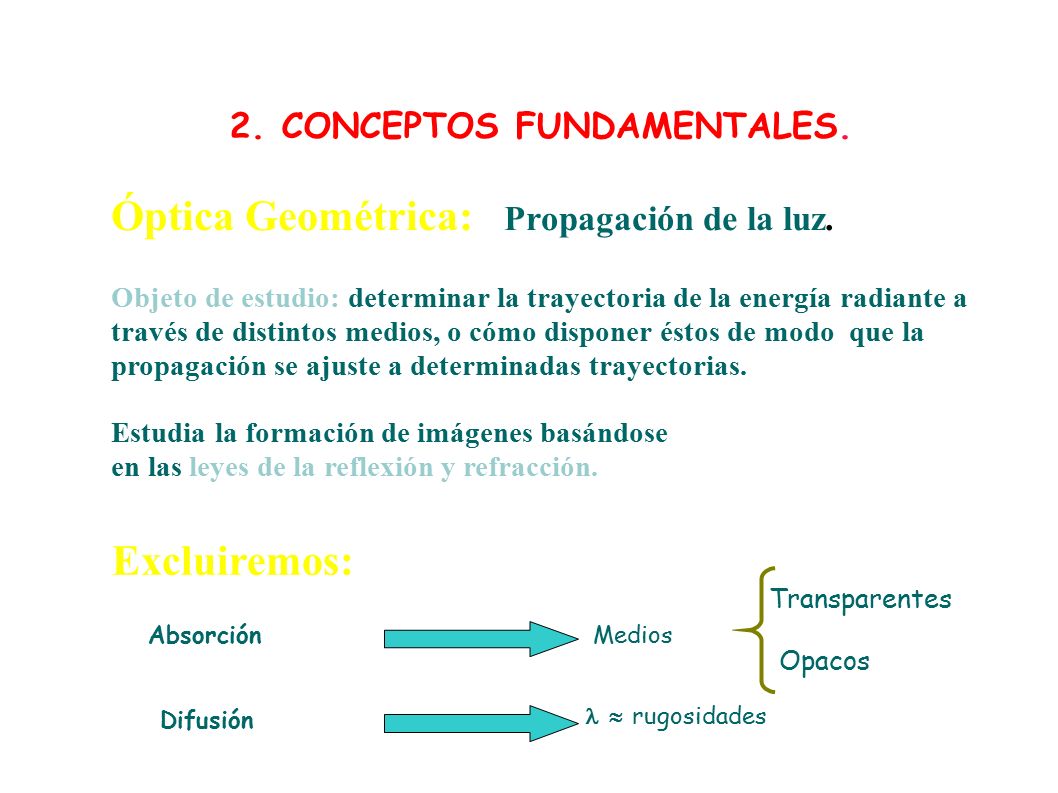

11 2. CONCEPTOS FUNDAMENTALES. Óptica Geométrica: Propagación de la luz. Objeto de estudio: determinar la trayectoria de la energía radiante a través de distintos medios, o cómo disponer éstos de modo que la propagación se ajuste a determinadas trayectorias. Estudia la formación de imágenes basándose en las leyes de la reflexión y refracción. Excluiremos: Difusión  rugosidades Absorción Medios Transparentes Opacos

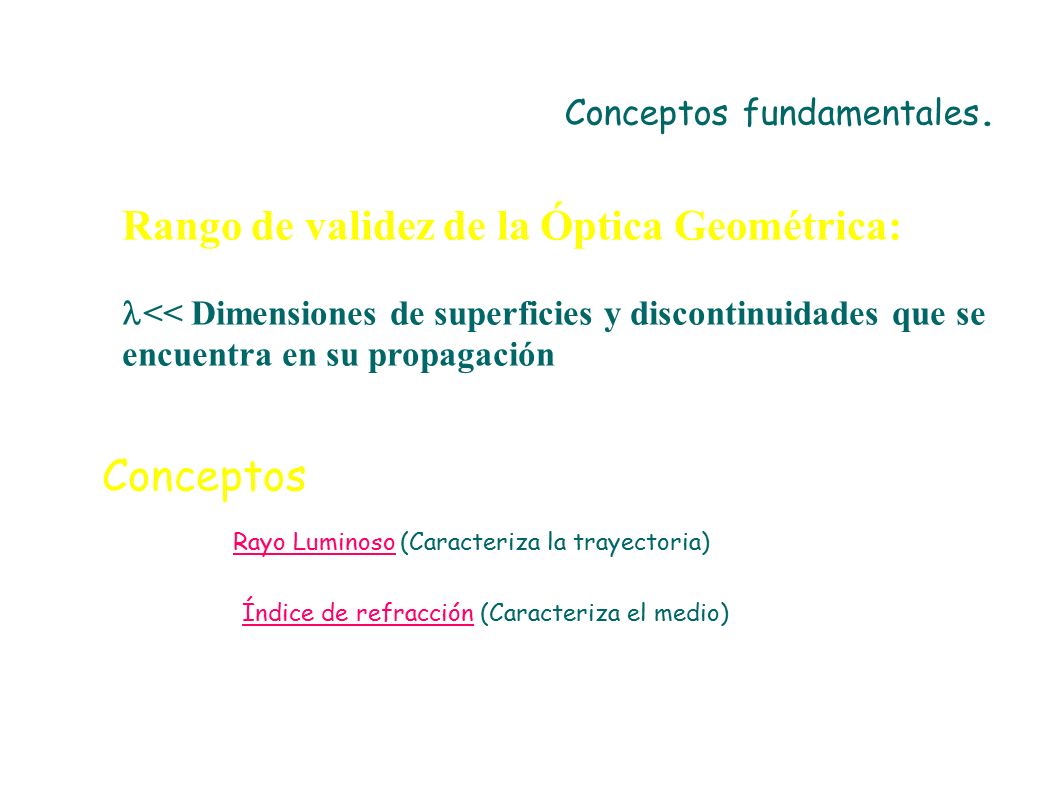

12 Rango de validez de la Óptica Geométrica: << Dimensiones de superficies y discontinuidades que se encuentra en su propagación Conceptos Rayo Luminoso (Caracteriza la trayectoria) Índice de refracción (Caracteriza el medio) Conceptos fundamentales.

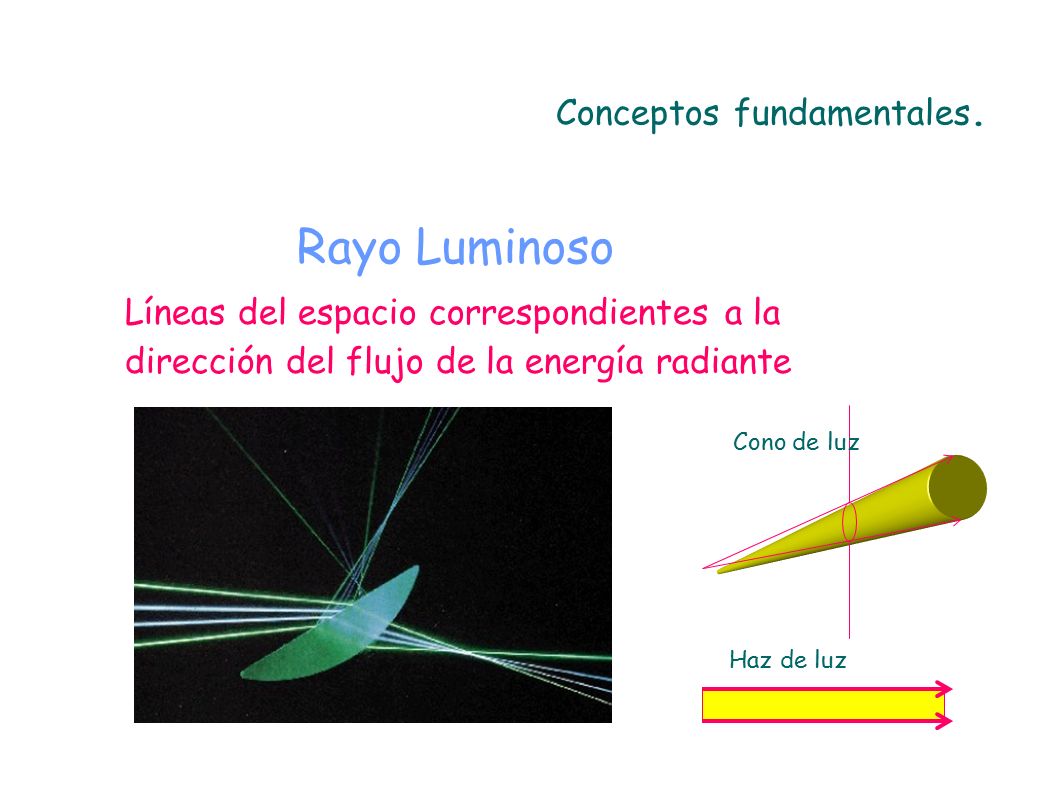

13 Rayo Luminoso Líneas del espacio correspondientes a la dirección del flujo de la energía radiante Cono de luz Haz de luz

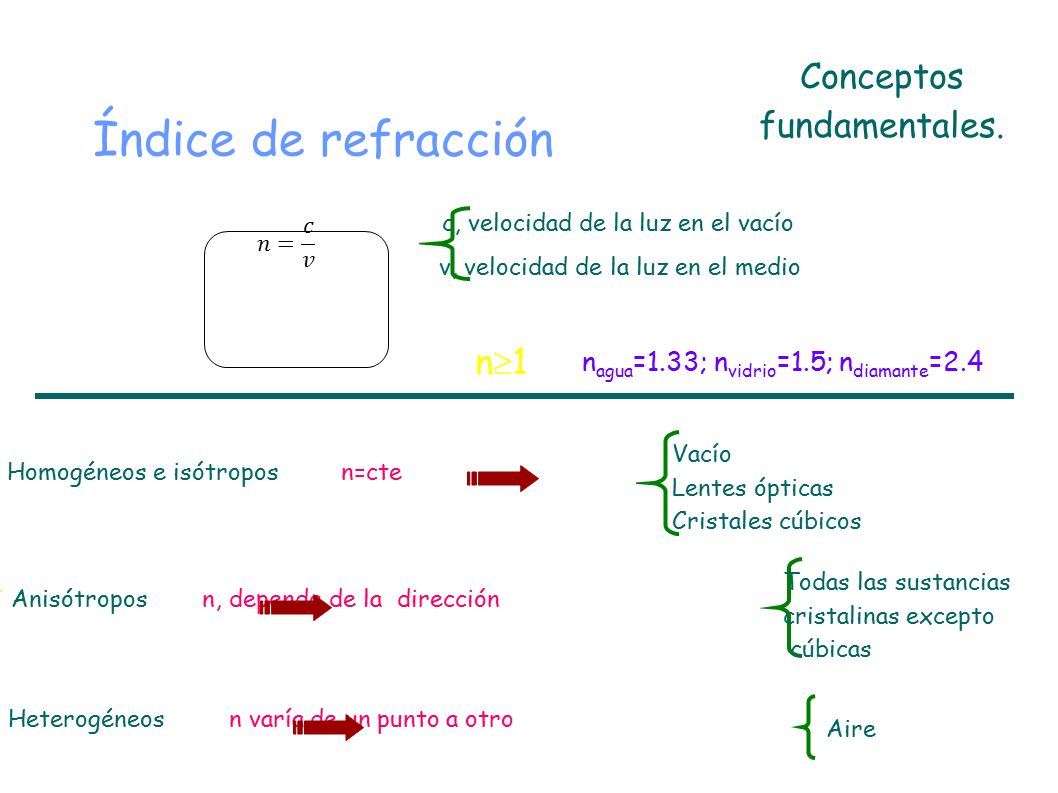

14 Conceptos fundamentales. Índice de refracción c, velocidad de la luz en el vacío v, velocidad de la luz en el medio n1n1 Homogéneos e isótropos n=cte Vacío Lentes ópticas Cristales cúbicos Anisótropos n, depende de la dirección Todas las sustancias cristalinas excepto cúbicas Heterogéneos n varía de un punto a otro Aire n agua =1.33; n vidrio =1.5; n diamante =2.4

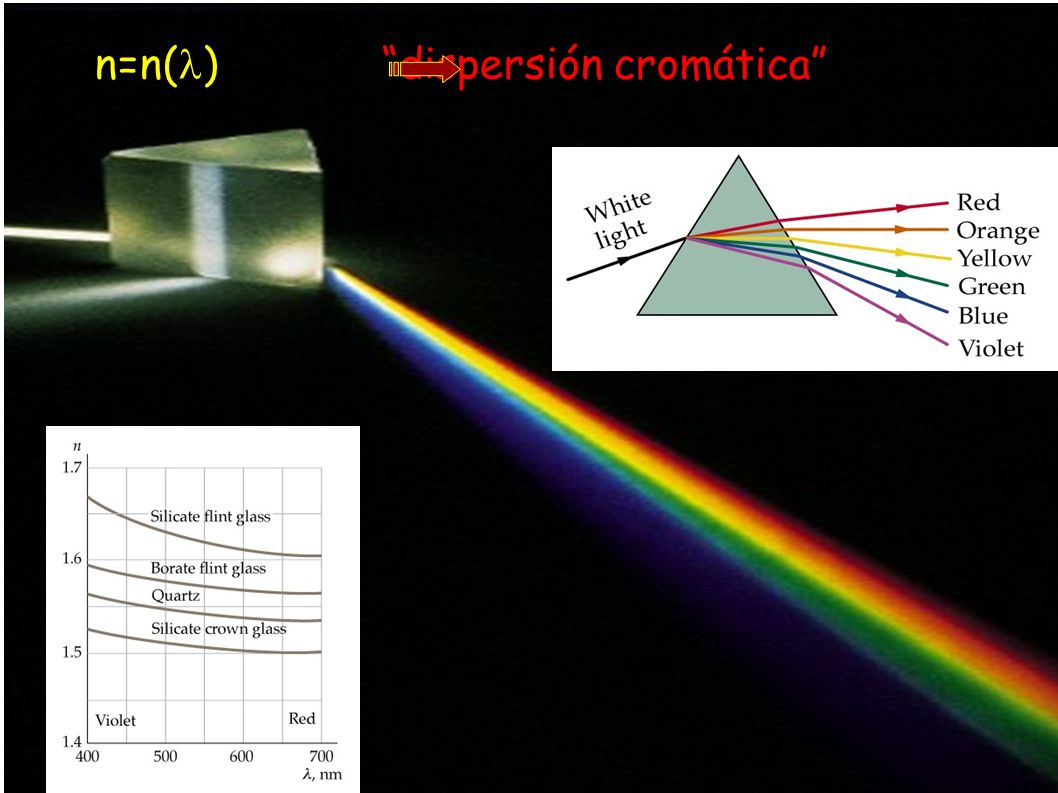

15 n=n( ) “dispersión cromática”

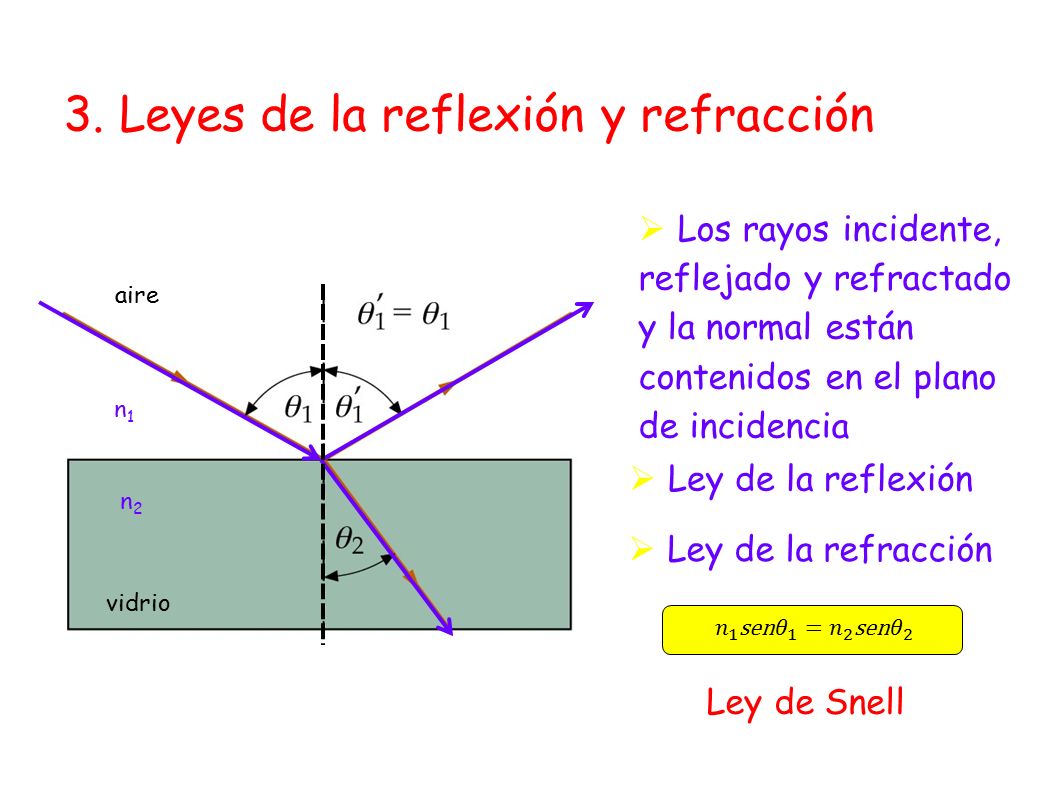

16 3. Leyes de la reflexión y refracción  Los rayos incidente, reflejado y refractado y la normal están contenidos en el plano de incidencia  Ley de la reflexión  Ley de la refracción Ley de Snell n1n1 n2n2 aire vidrio

17 ( L ) > 0, si se toma en el sentido de propagación de la luz ( L ) < 0, si se toma en sentido contrario Si el medio es heterogéneo 4. Principio de Fermat Camino óptico S= trayectoria que sigue la luz para ir de un punto a otro A B S

18 P’ CAB P Principio de Fermat De entre todas las posibles trayectorias que puede seguir la luz para ir de un punto A a otro B, la que realmente sigue es aquella que hace mínimo el camino óptico recorrido. En realidad el camino óptico es extremal

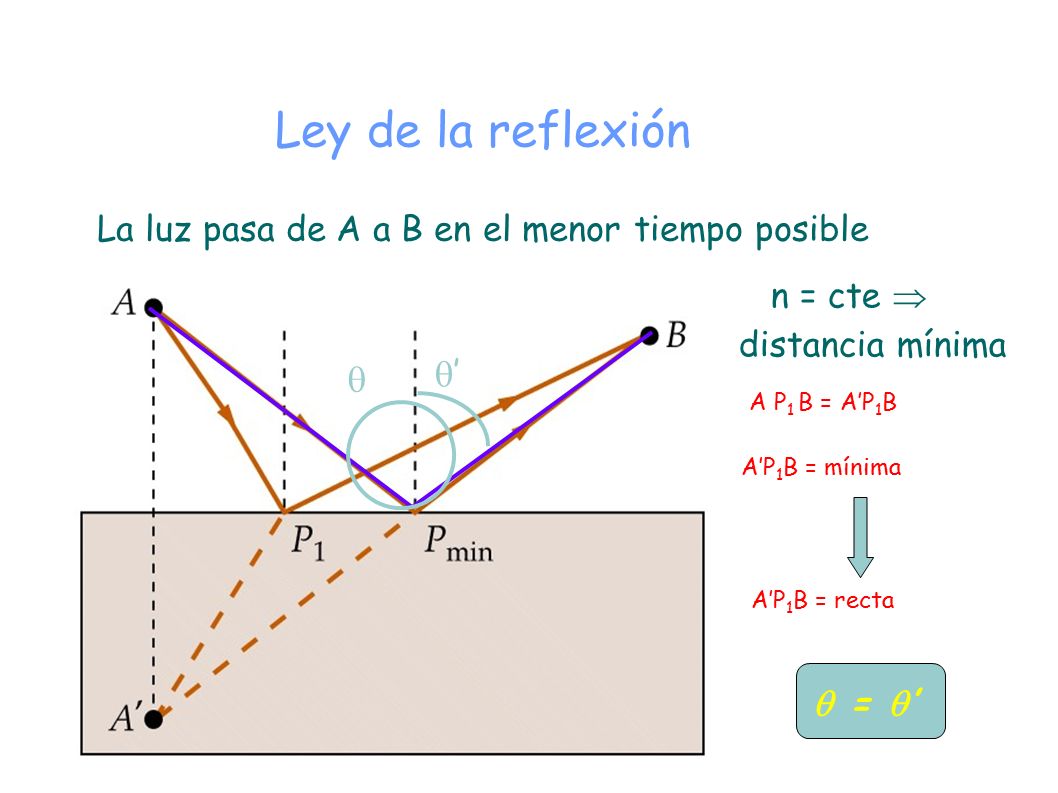

19 La luz pasa de A a B en el menor tiempo posible n = cte  distancia mínima A P 1 B = A’P 1 B A’P 1 B = mínima A’P 1 B = recta Ley de la reflexión  ’’  =  ’

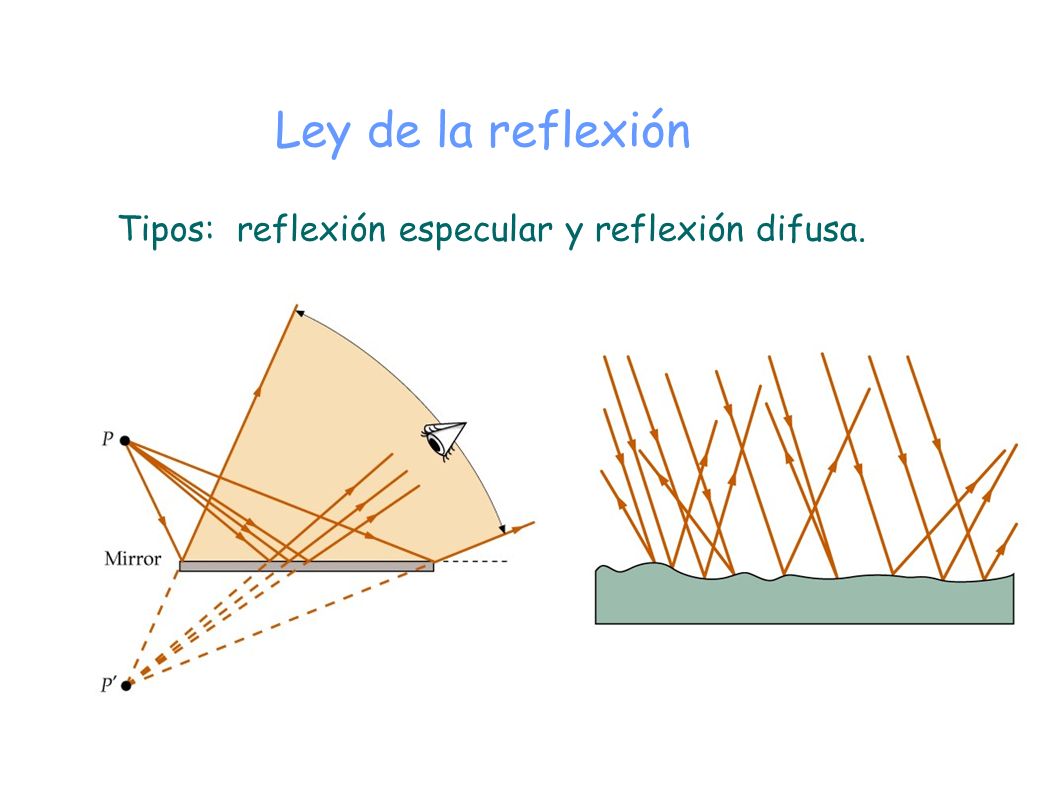

20 Tipos: reflexión especular y reflexión difusa. Ley de la reflexión

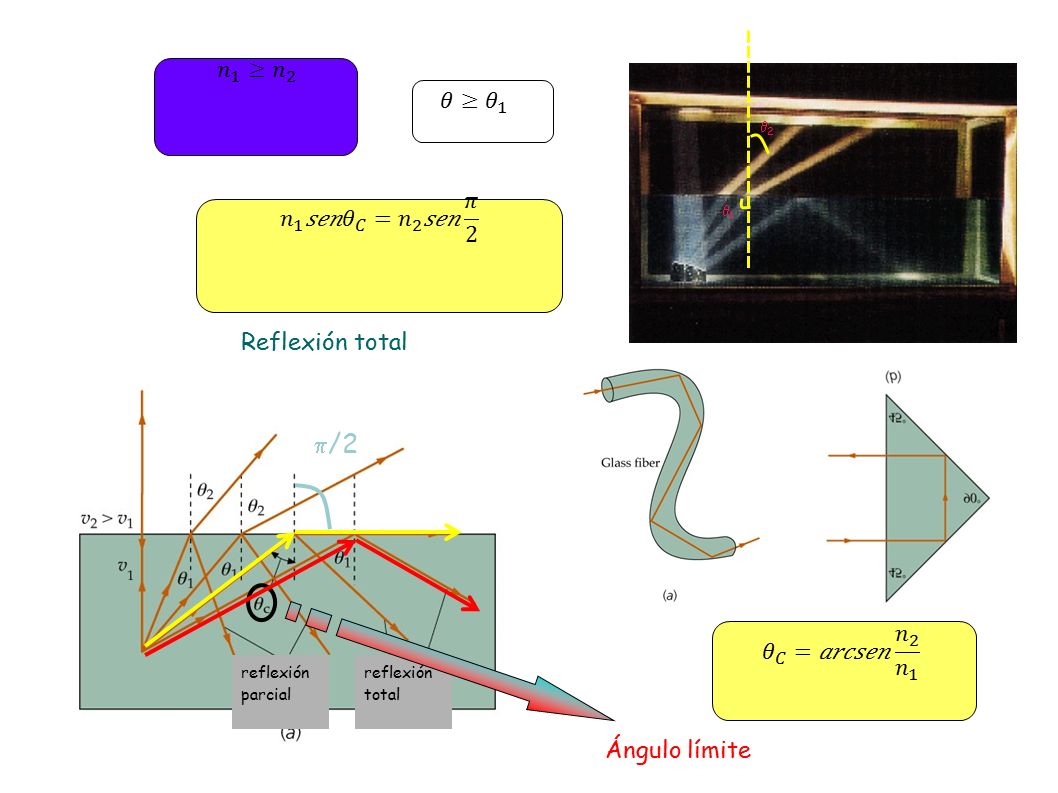

21 reflexión parcial reflexión total Reflexión total Ángulo límite 11 22  /2

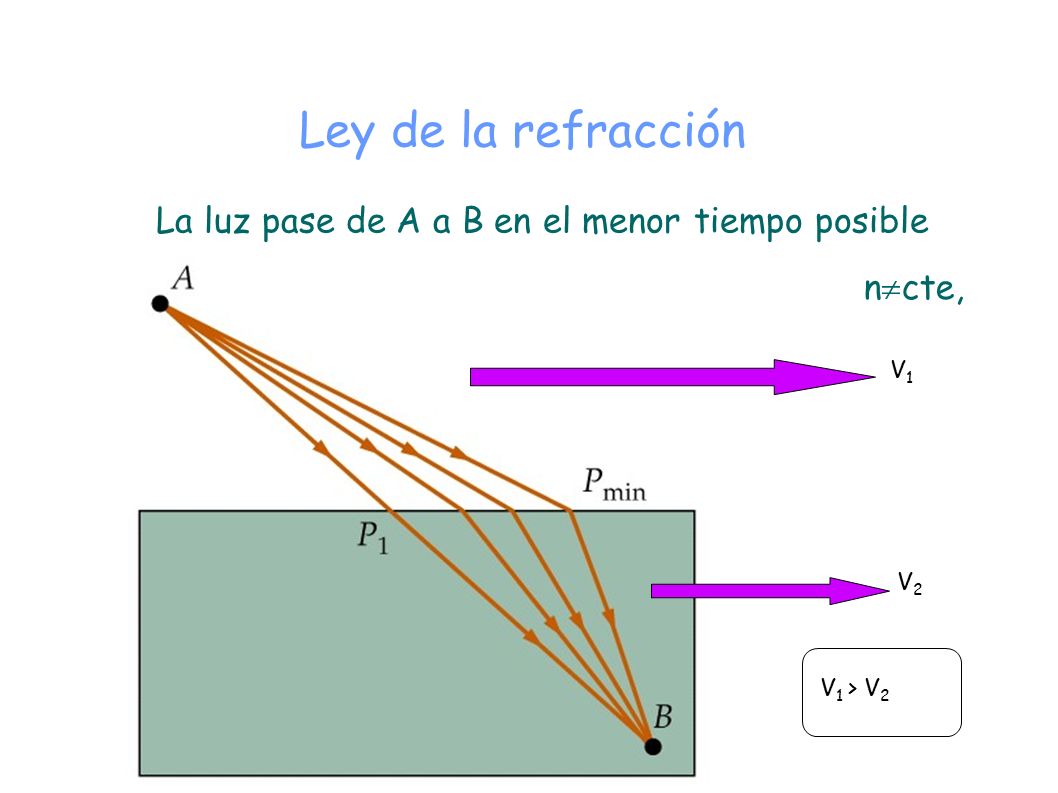

22 La luz pase de A a B en el menor tiempo posible n  cte, V1V1 V2V2 V 1 > V 2 Ley de la refracción

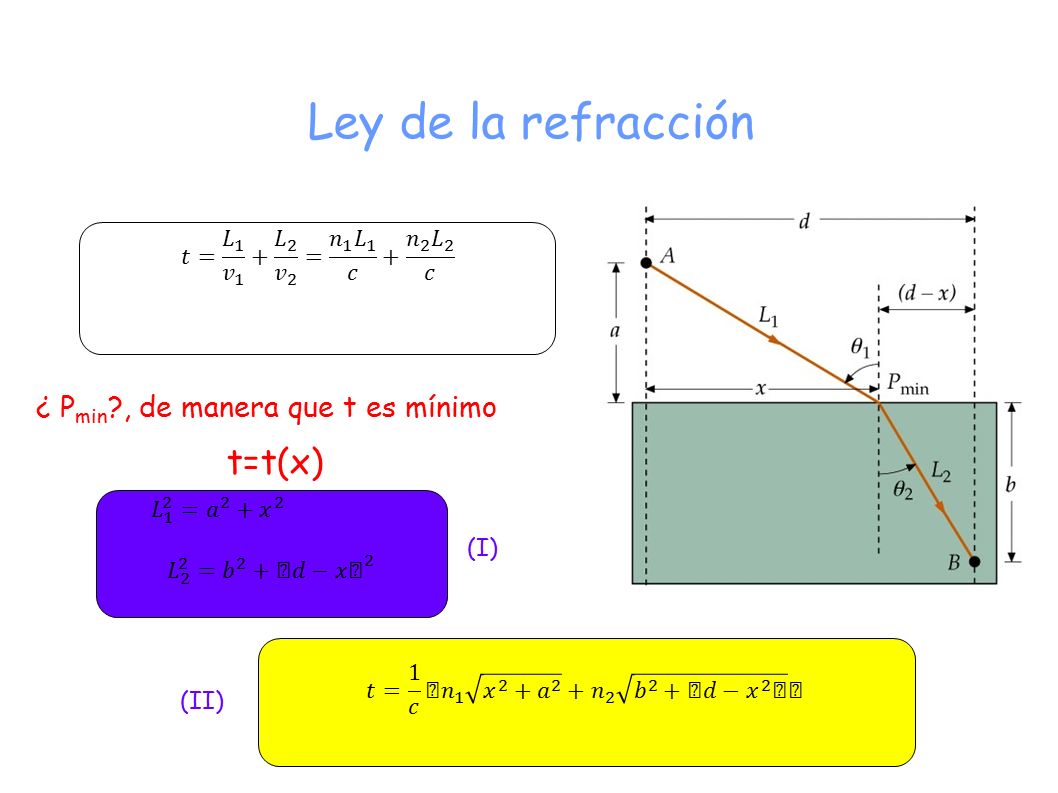

23 ¿ P min ?, de manera que t es mínimo t=t(x) Ley de la refracción (I) (II)

24 Ley de Snell (III) (IV) (V) (VI) (VII) n1n1 n2n2 11 22

25 5. Sistemas ópticos centrados. Sistema óptico: Conjunto de superficies reflectoras y/o refractoras (esféricas o planas si R=  ) Sistema óptico centrado: Sistema óptico de revolución cuyos centros están en una línea que llamaremos eje óptico

26 Sist. Ópticos centrados. Objeto: Conjunto de puntos emisores de luz. Imagen: Confluencia de los haces que salen del sistema. P (objeto) P’ (imagen) Imágenes virtuales reales P P’ Imagen virtual Objetos virtuales reales PP’ Objeto real/virtual

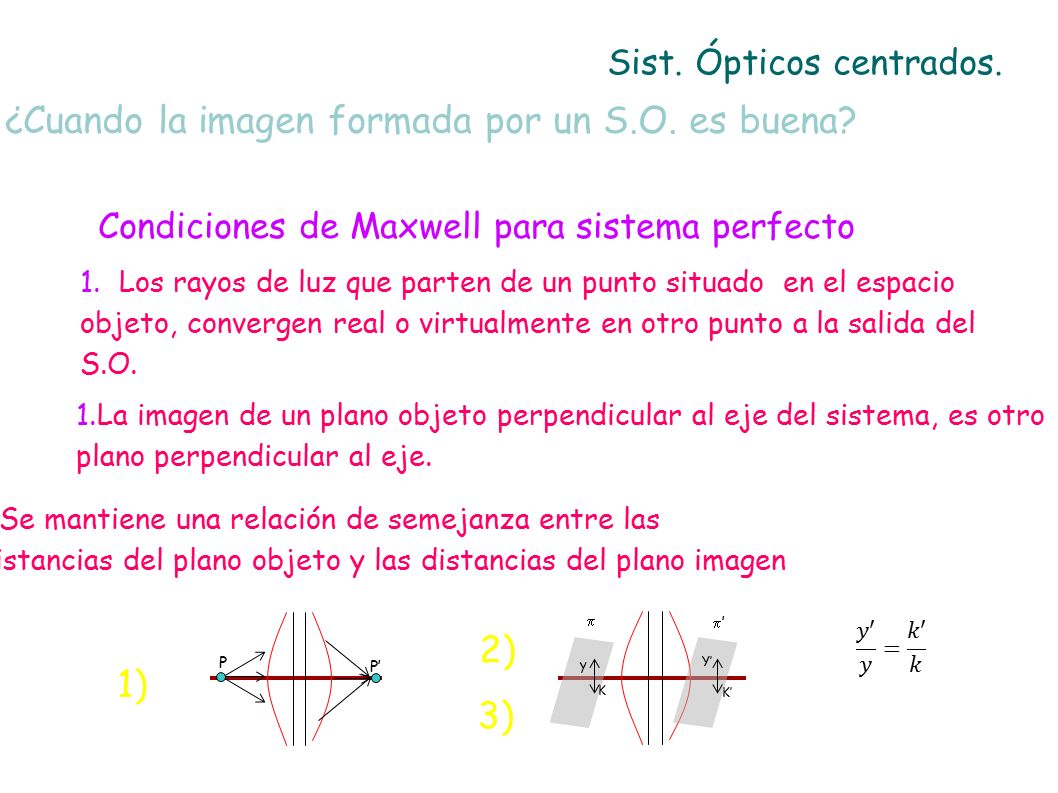

27 ¿Cuando la imagen formada por un S.O. es buena? Condiciones de Maxwell para sistema perfecto 1. Los rayos de luz que parten de un punto situado en el espacio objeto, convergen real o virtualmente en otro punto a la salida del S.O. P P’ 1) 1.La imagen de un plano objeto perpendicular al eje del sistema, es otro plano perpendicular al eje.  ’’ y Y’ K K’ 2) 1.Se mantiene una relación de semejanza entre las distancias del plano objeto y las distancias del plano imagen 3) Sist. Ópticos centrados.

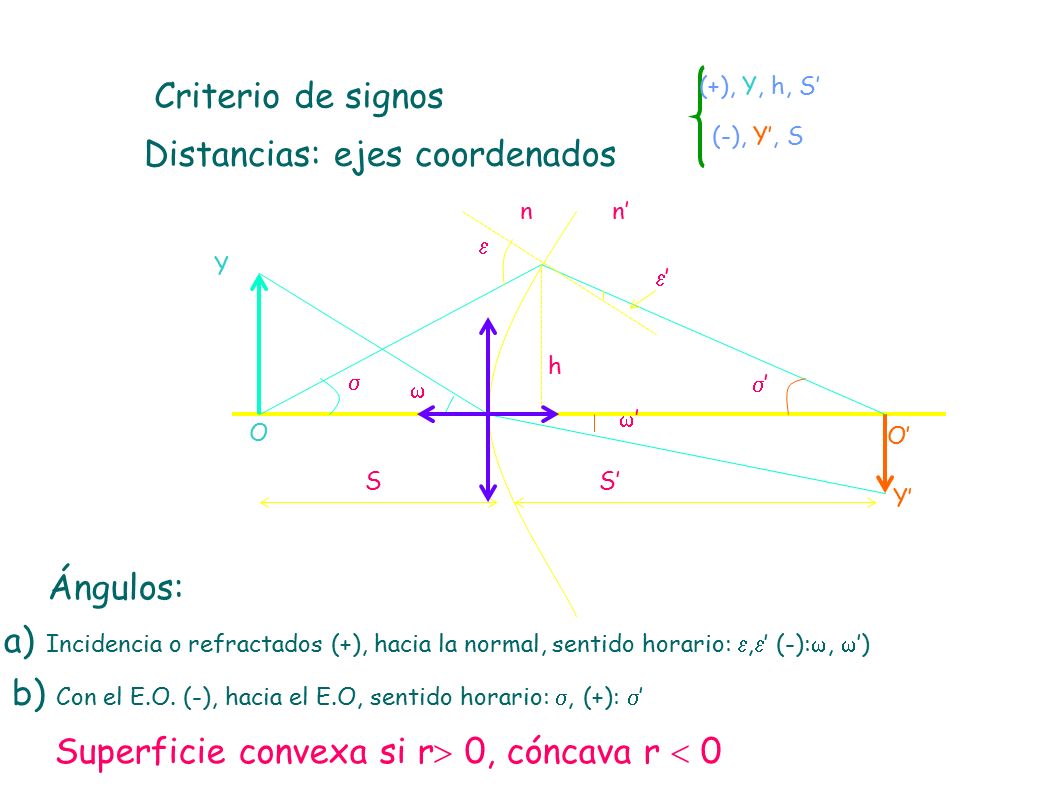

28 Criterio de signos Distancias: ejes coordenados (+), Y, h, S’ (-), Y’, S Ángulos: a) Incidencia o refractados (+), hacia la normal, sentido horario: ,  ’ (-): ,  ’) b) Con el E.O. (-), hacia el E.O, sentido horario: , (+):  ’  ’’ SS’ h O O’  ’’  ’’ nn’ Y Y’ Superficie convexa si r  0, cóncava r  0

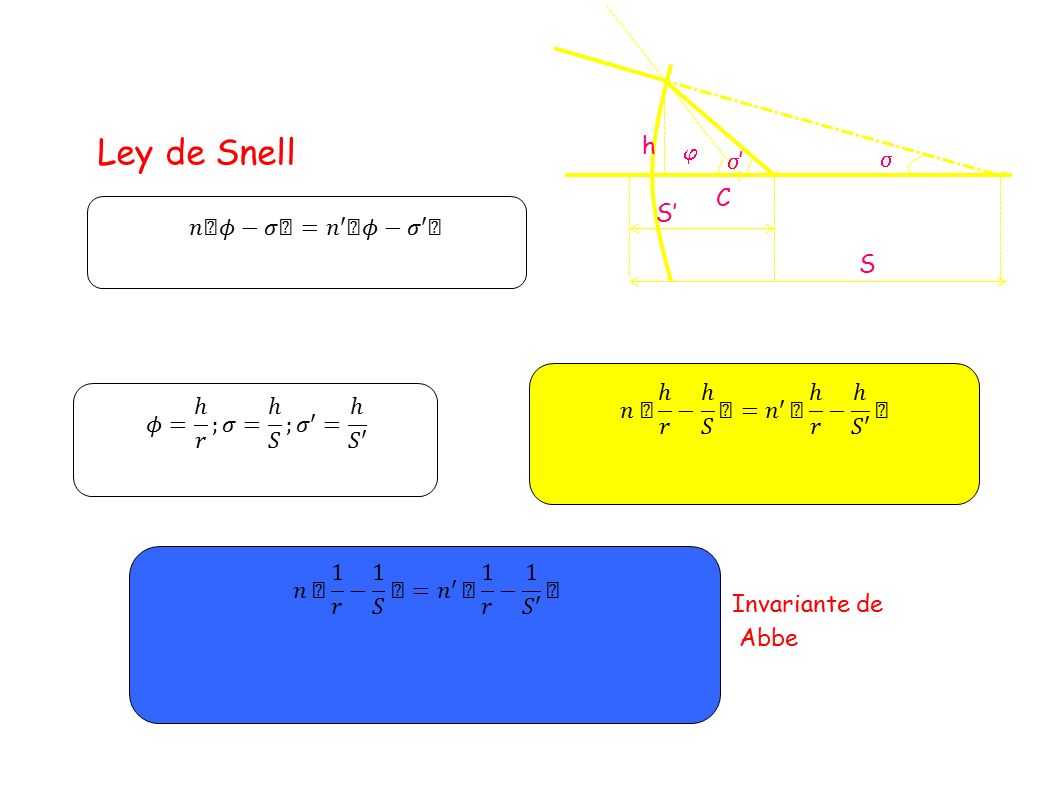

29 Invariantes de un sist. La esfera en zona paraxial S S’ OO’   ’’  ’’ C n n’ h I n, n’, r, ¿s y s’? ICOICO I    O C ICO’ C I O’ ’’ ’’  Ley de Snell

30 Invariante de Abbe S S’   ’’ h C

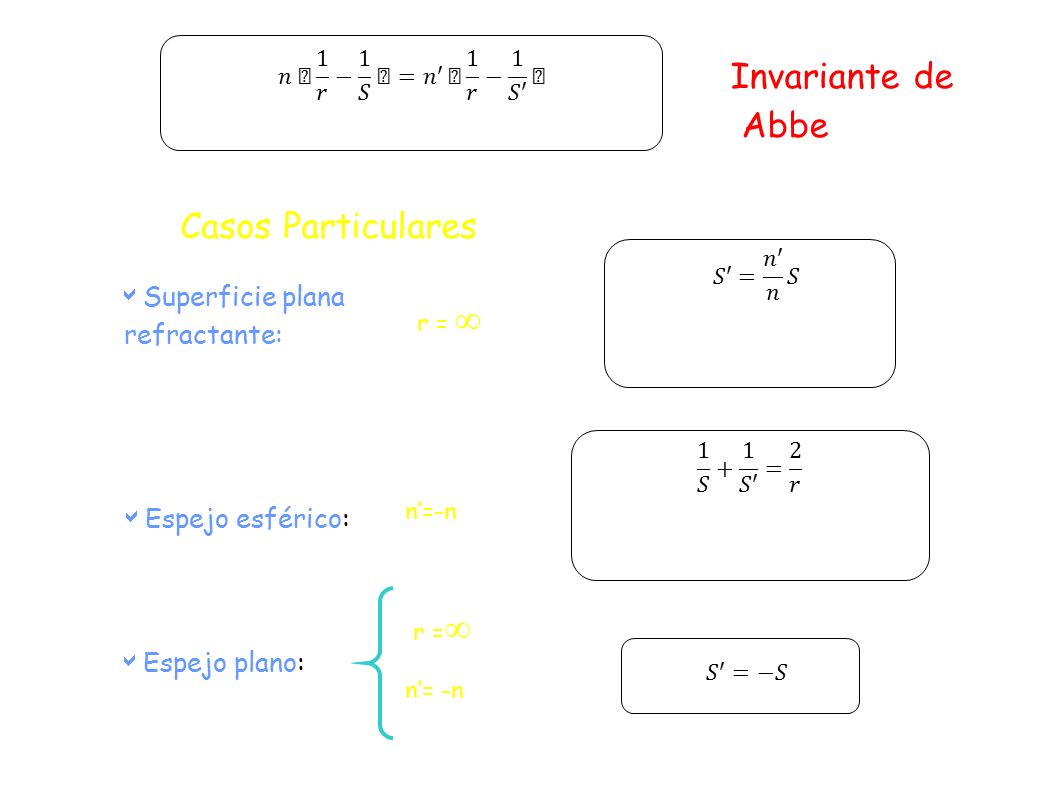

31 Invariante de Abbe Casos Particulares  Superficie plana refractante: r =   Espejo esférico: n’=-n  Espejo plano: r =  n’= -n

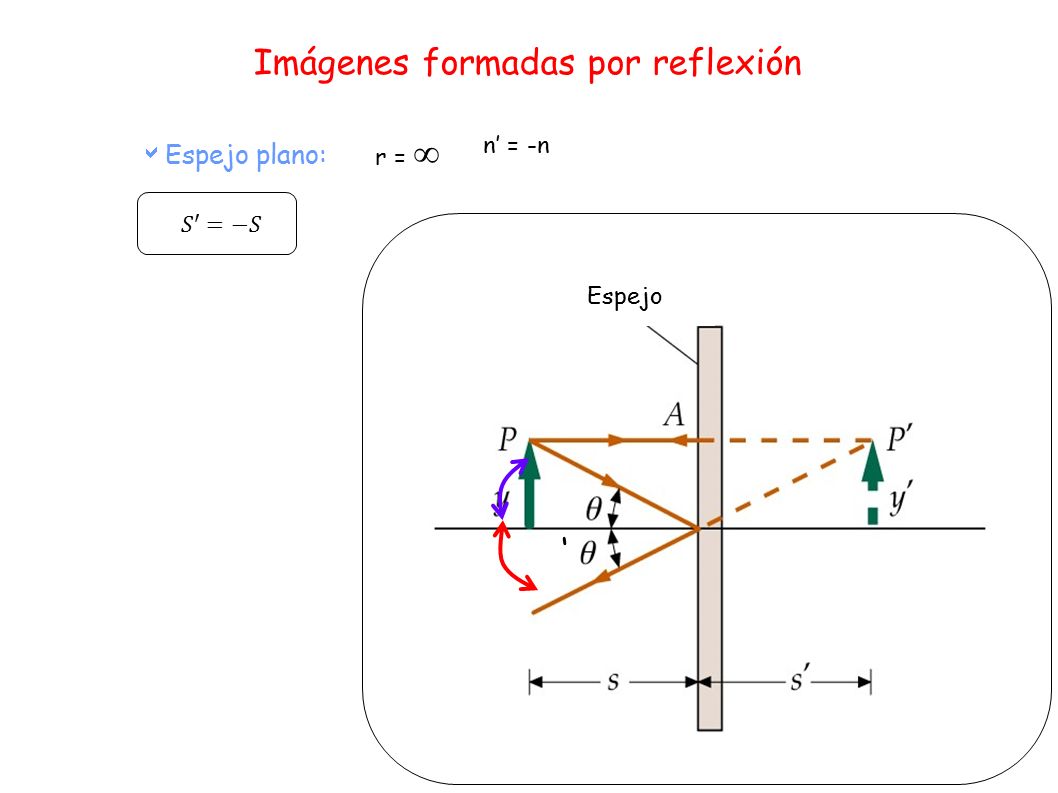

32  Espejo plano: r =  n’ = -n Espejo Imágenes formadas por reflexión ‘

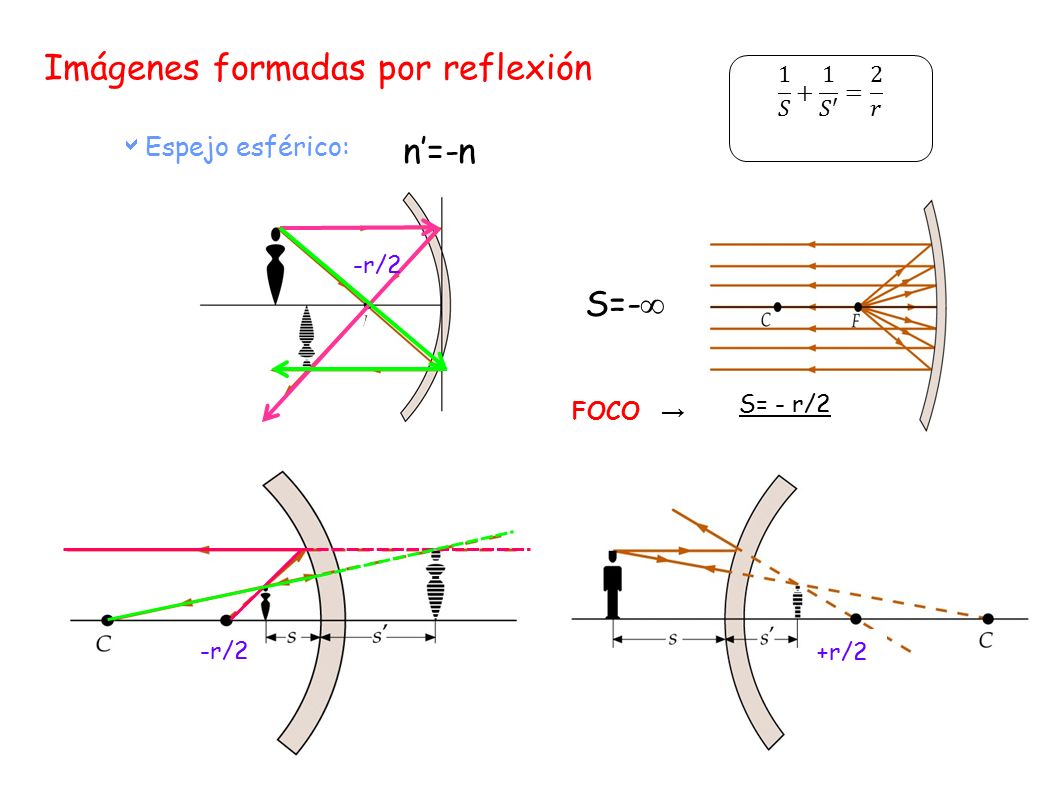

33 S= - r/2  Espejo esférico: n’=-n S=-  -r/2 +r/2 FOCO →

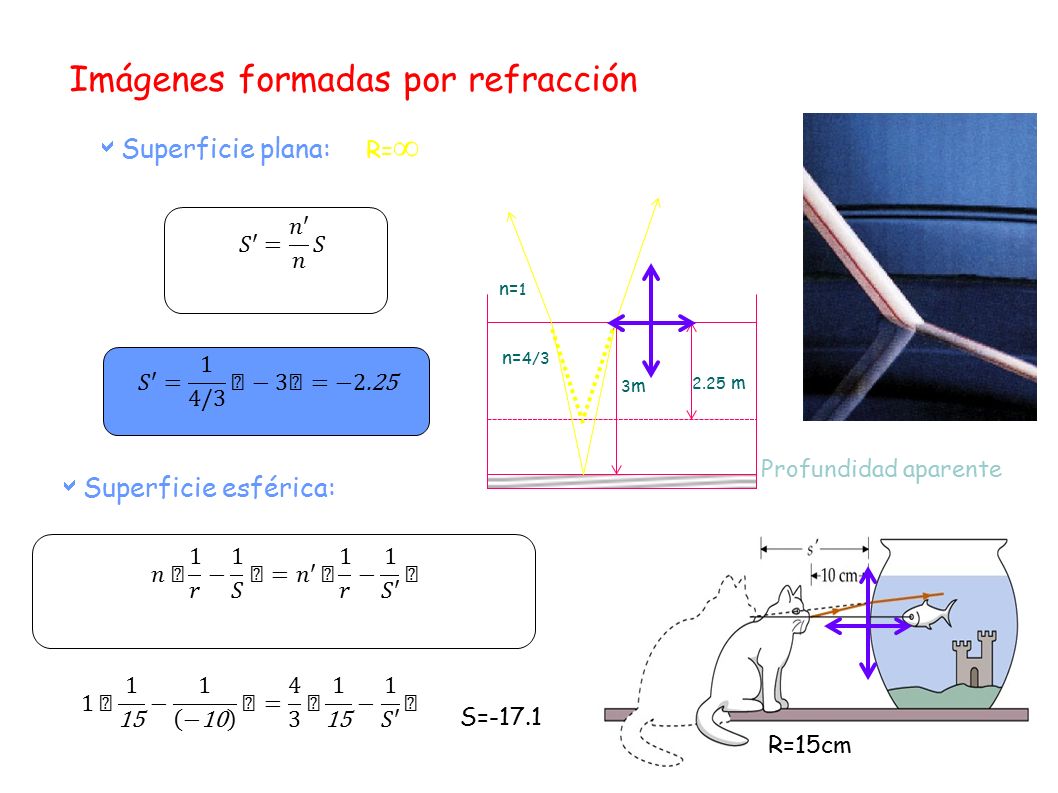

34  Superficie esférica: R=15cm Imágenes formadas por refracción  Superficie plana: R=  n= 1 n= 4/3 3m3m 2.25 m S=-17.1 Profundidad aparente

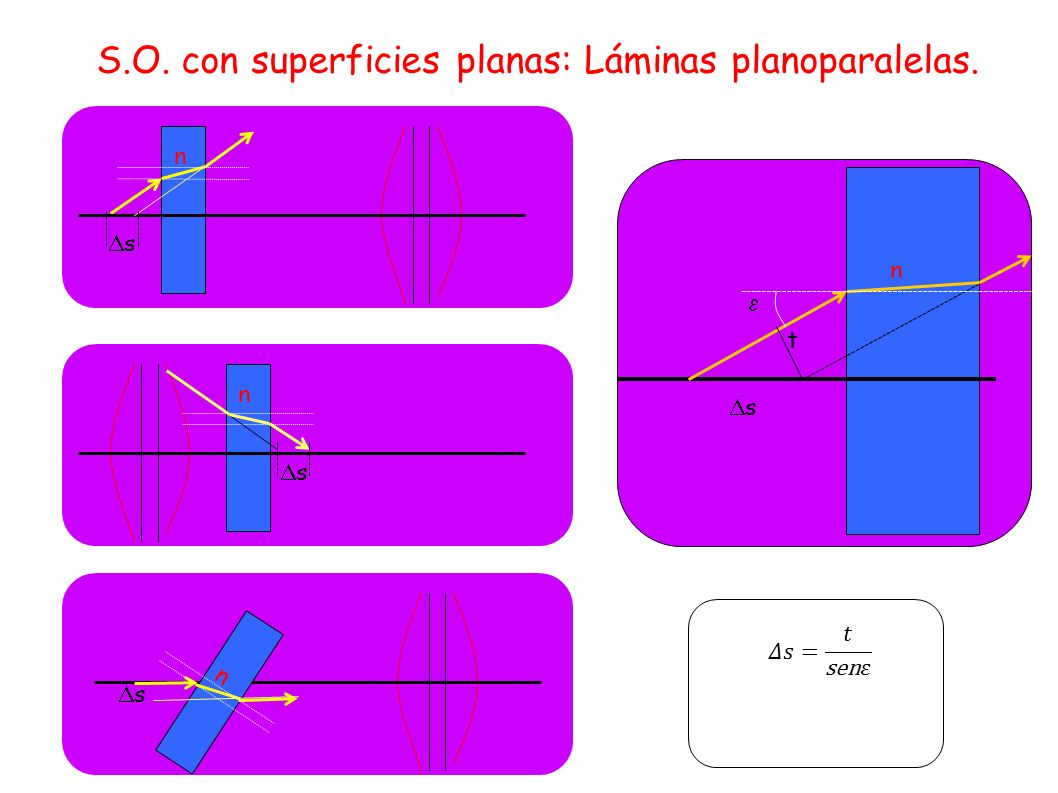

35 S.O. con superficies planas: Láminas planoparalelas. n ss n ss n ss n t ss 

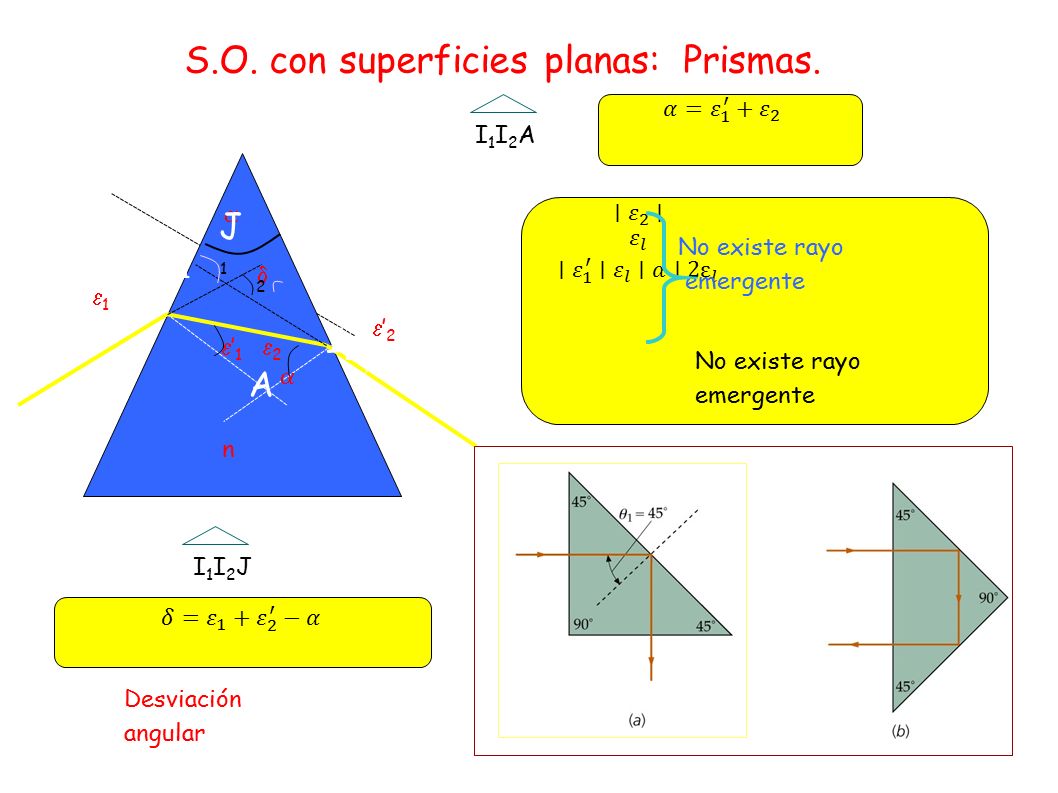

36 S.O. con superficies planas: Prismas.    22 11 ’1’1 ’2’2 n No existe rayo emergente No existe rayo emergente 1 2 I1I1 I2I2 A J I1I2AI1I2A Desviación angular I1I2JI1I2J

37 S.O. con superficies esféricas: Lentes. Una lente delgada es un sistema óptico de índice n acoplado entre dos medios de igual índice, normalmente n' = 1, formado por dos superficies esféricas de radios r1 y r2 y cuyo espesor es despreciable.

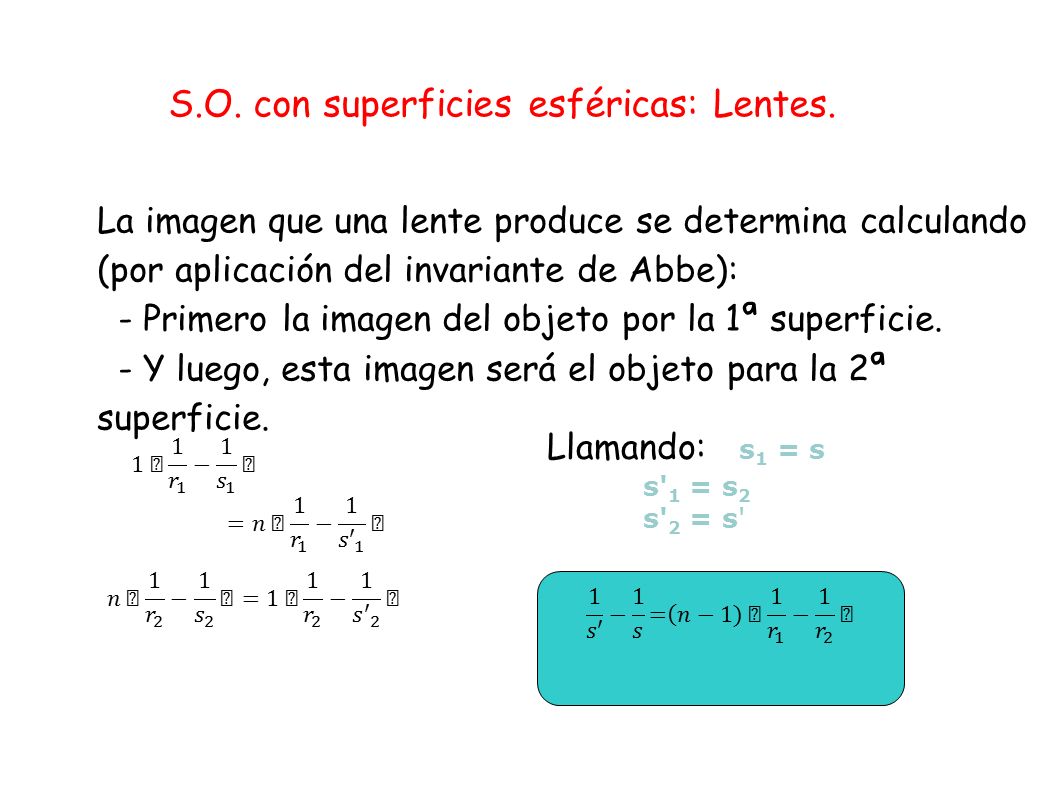

38 S.O. con superficies esféricas: Lentes. La imagen que una lente produce se determina calculando (por aplicación del invariante de Abbe): - Primero la imagen del objeto por la 1ª superficie. - Y luego, esta imagen será el objeto para la 2ª superficie. Llamando: s 1 = s s' 1 = s 2 s' 2 = s'

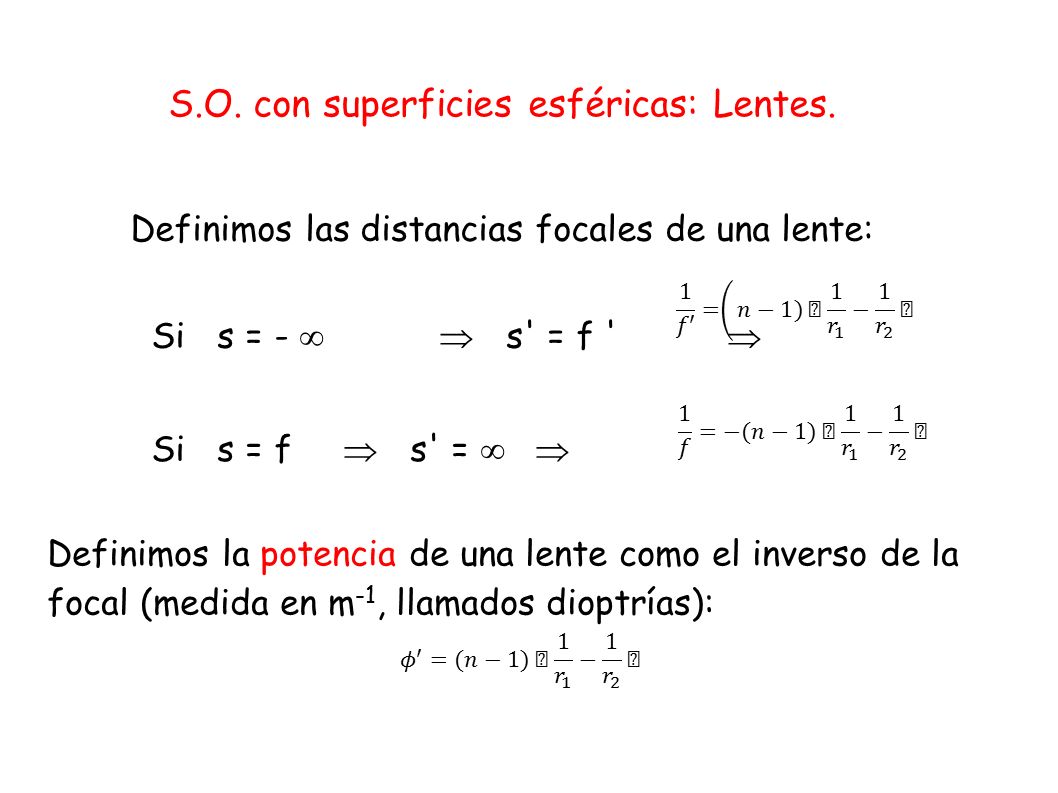

39 S.O. con superficies esféricas: Lentes. Definimos las distancias focales de una lente: Si s = -   s' = f '  Si s = f  s' =   Definimos la potencia de una lente como el inverso de la focal (medida en m -1, llamados dioptrías):

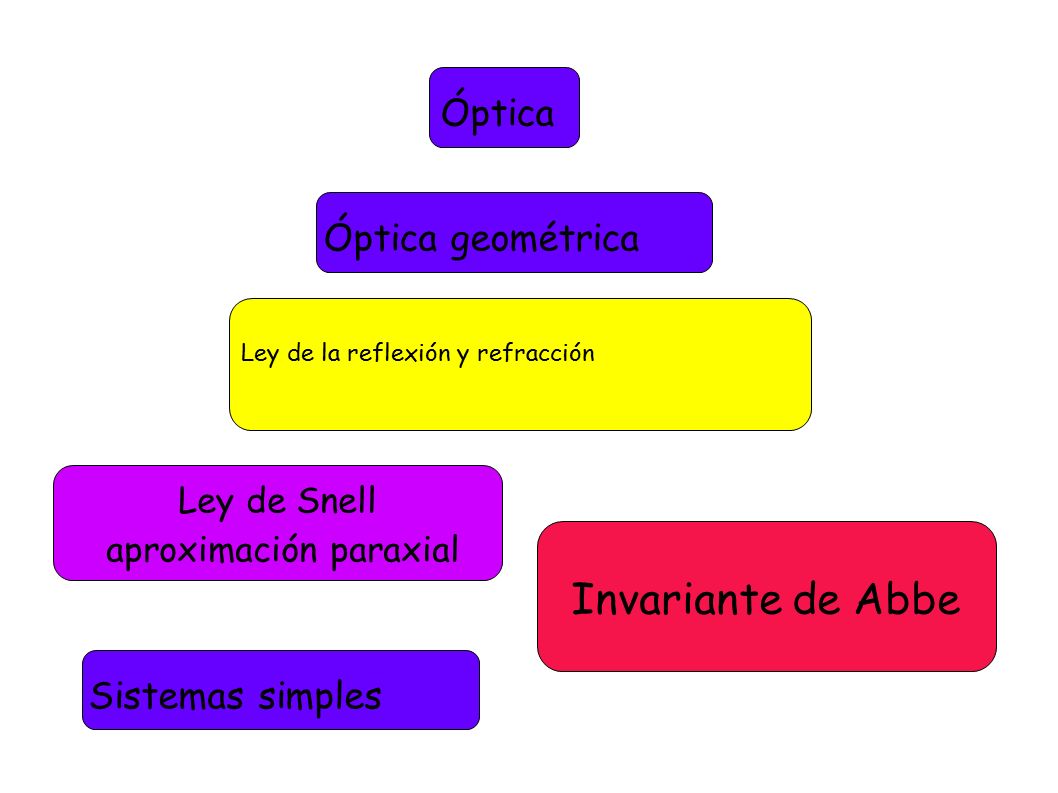

40 ÓpticaÓptica geométrica Ley de la reflexión y refracción Ley de Snell aproximación paraxial Invariante de Abbe Sistemas simples
