Conferencia: 2 Asignatura: Geotecnia Año: 3 ro de Ingeniería Civil Tema I: Elementos de mineralogía y petrografía Título: Elementos de petrografía. Rocas.

Presentación del tema: "Conferencia: 2 Asignatura: Geotecnia Año: 3 ro de Ingeniería Civil Tema I: Elementos de mineralogía y petrografía Título: Elementos de petrografía. Rocas."— Transcripción de la presentación:

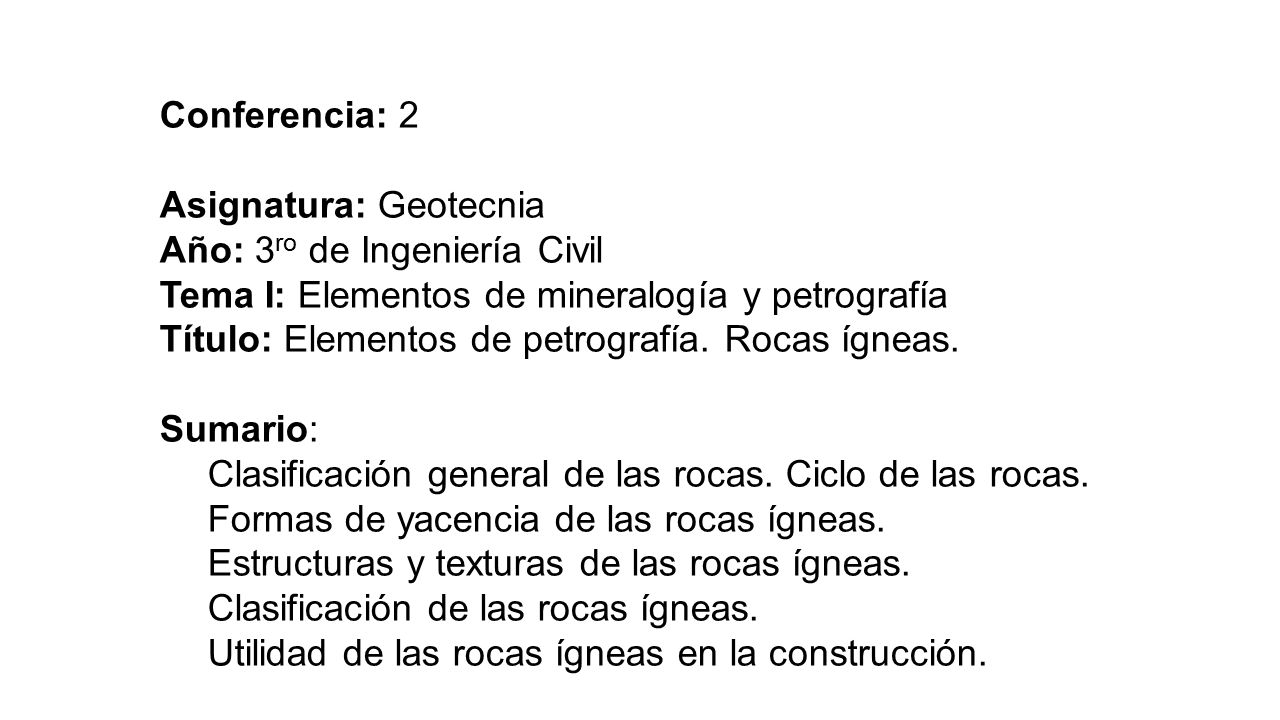

1 Conferencia: 2 Asignatura: Geotecnia Año: 3 ro de Ingeniería Civil Tema I: Elementos de mineralogía y petrografía Título: Elementos de petrografía. Rocas ígneas. Sumario: Clasificación general de las rocas. Ciclo de las rocas. Formas de yacencia de las rocas ígneas. Estructuras y texturas de las rocas ígneas. Clasificación de las rocas ígneas. Utilidad de las rocas ígneas en la construcción.

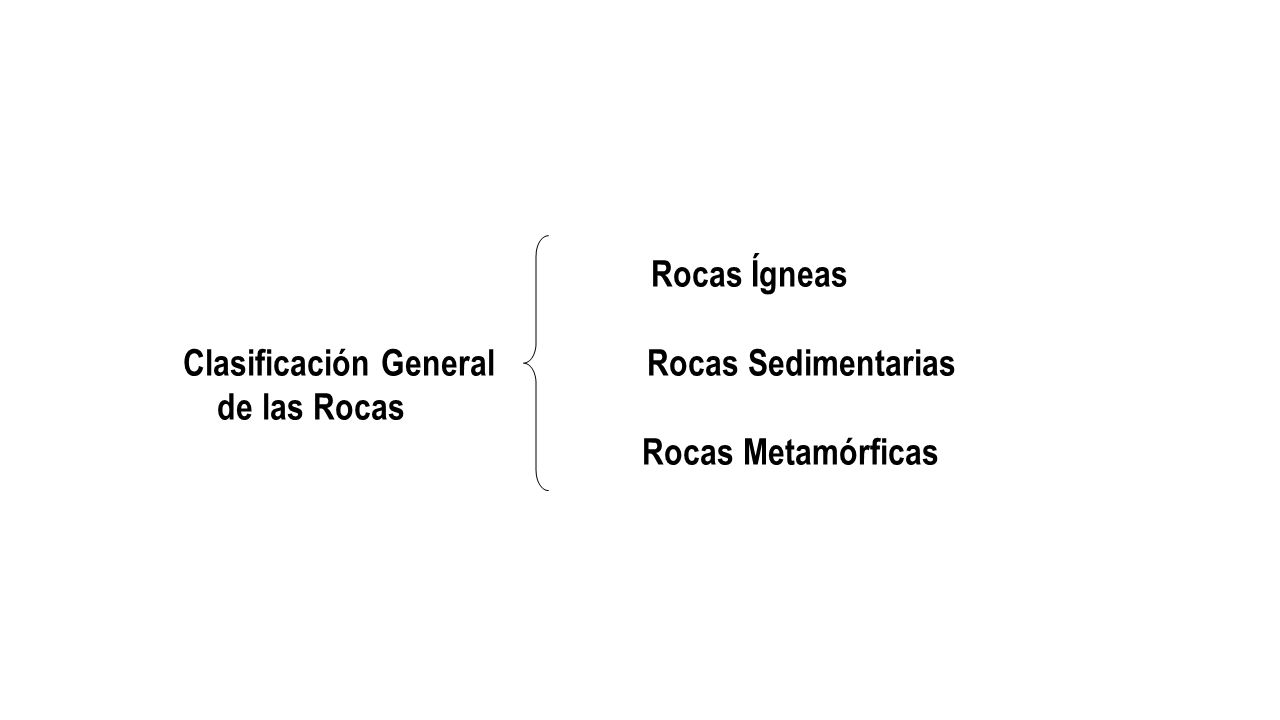

2 Rocas Ígneas Clasificación General Rocas Sedimentarias de las Rocas Rocas Metamórficas

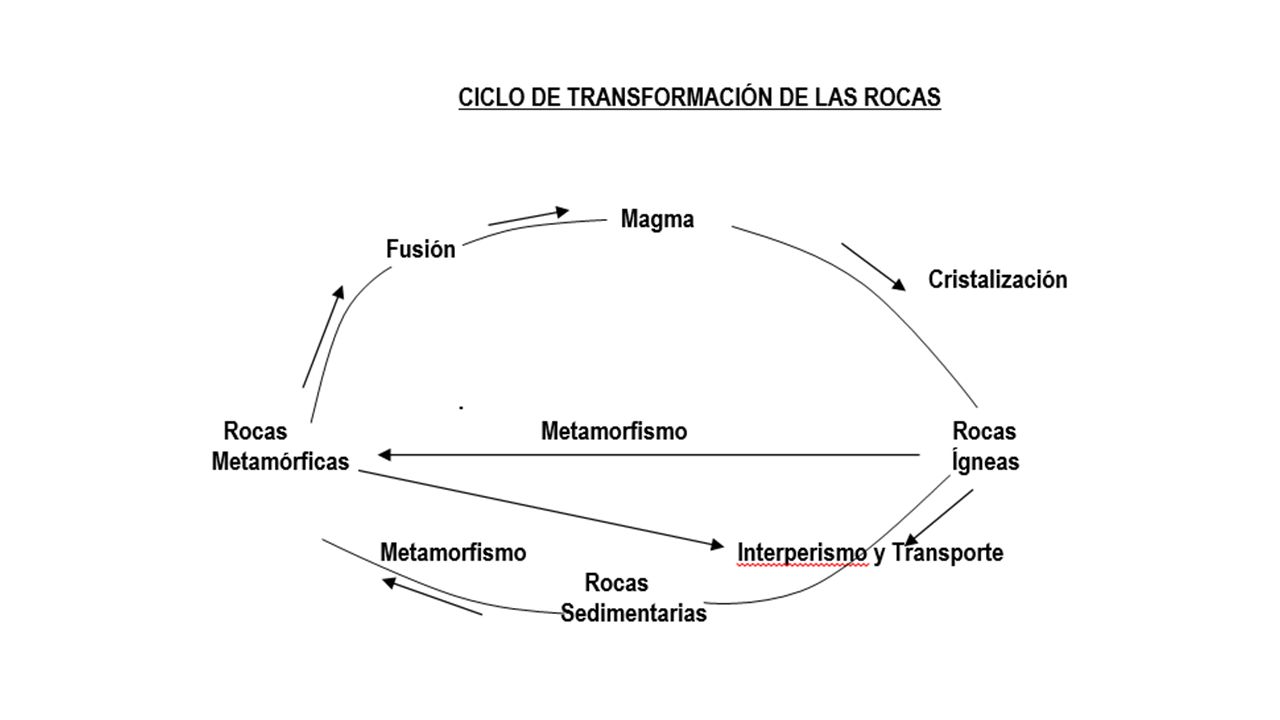

3

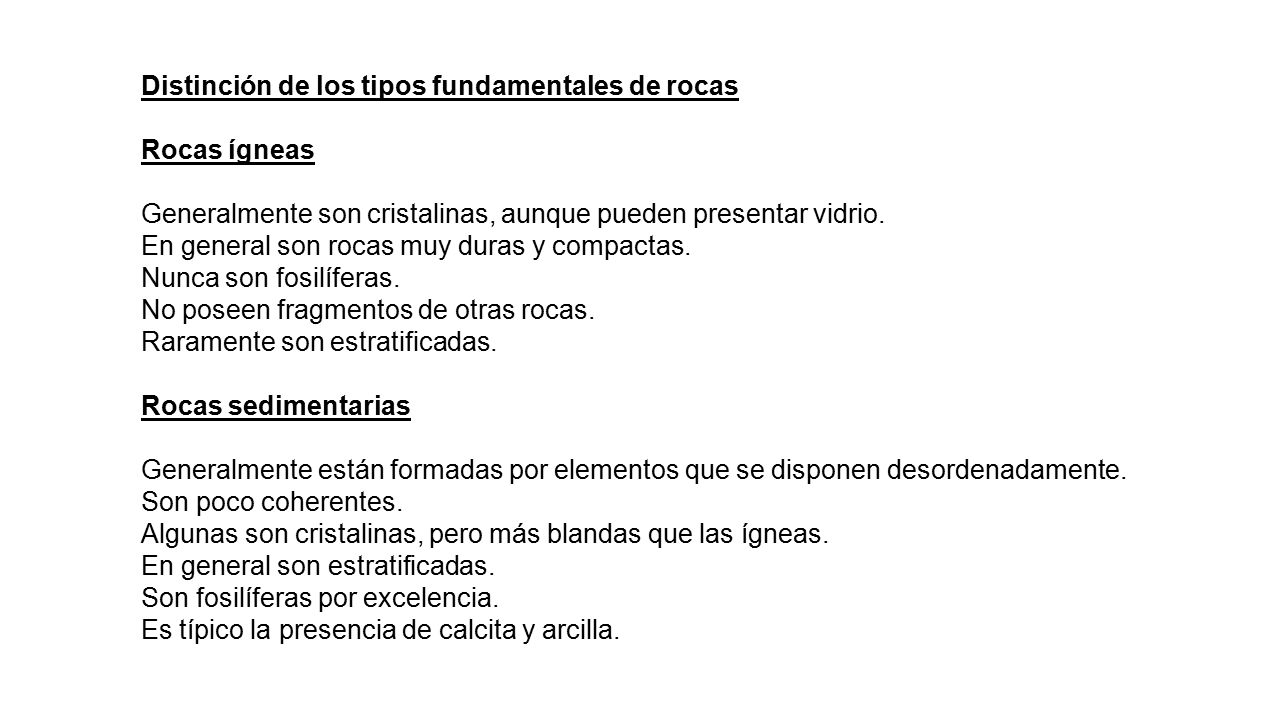

4 Distinción de los tipos fundamentales de rocas Rocas ígneas Generalmente son cristalinas, aunque pueden presentar vidrio. En general son rocas muy duras y compactas. Nunca son fosilíferas. No poseen fragmentos de otras rocas. Raramente son estratificadas. Rocas sedimentarias Generalmente están formadas por elementos que se disponen desordenadamente. Son poco coherentes. Algunas son cristalinas, pero más blandas que las ígneas. En general son estratificadas. Son fosilíferas por excelencia. Es típico la presencia de calcita y arcilla.

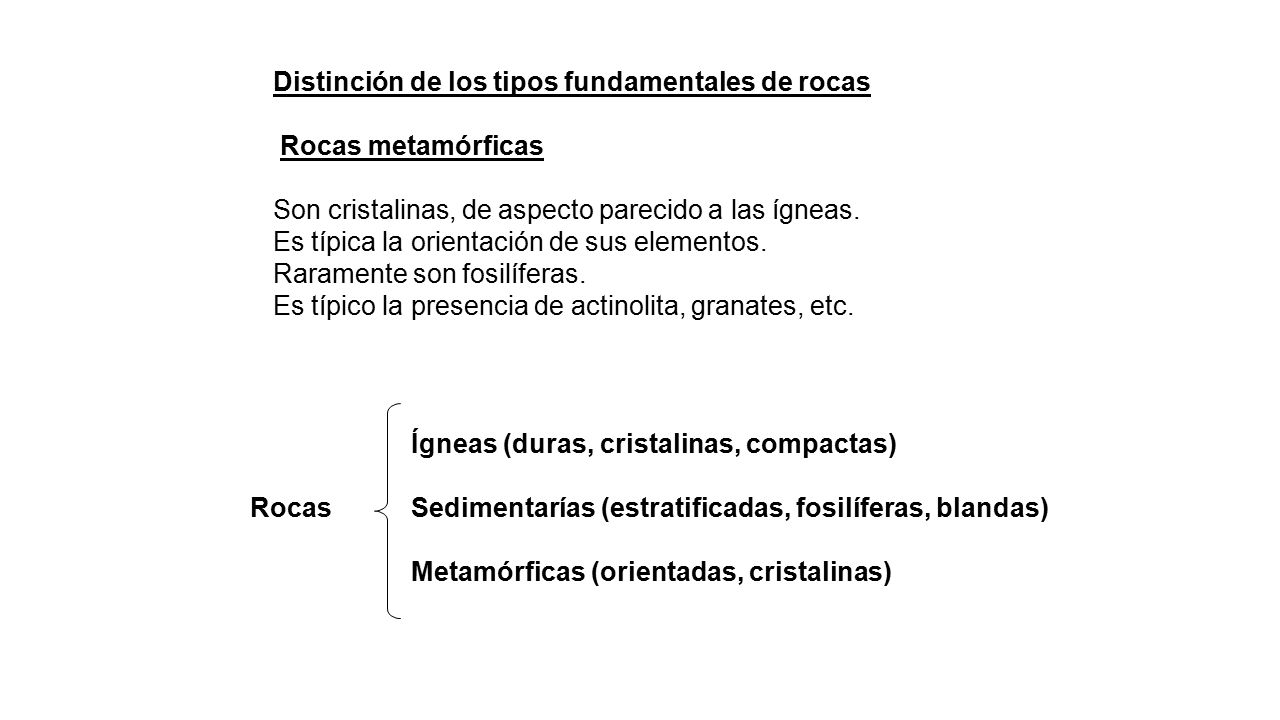

5 Distinción de los tipos fundamentales de rocas Rocas metamórficas Son cristalinas, de aspecto parecido a las ígneas. Es típica la orientación de sus elementos. Raramente son fosilíferas. Es típico la presencia de actinolita, granates, etc. Ígneas (duras, cristalinas, compactas) Rocas Sedimentarías (estratificadas, fosilíferas, blandas) Metamórficas (orientadas, cristalinas)

6 FORMAS DE YACENCIA DE LAS ROCAS IGNEAS Tipos de rocas Plutónicas, intrusivas o abisales de acuerdo a su profundidad de Hipabisales o filonianas consolidación Extrusivas, efusivas o volcánicas ESTRUCTURA: Estratificación Columnas Bloques

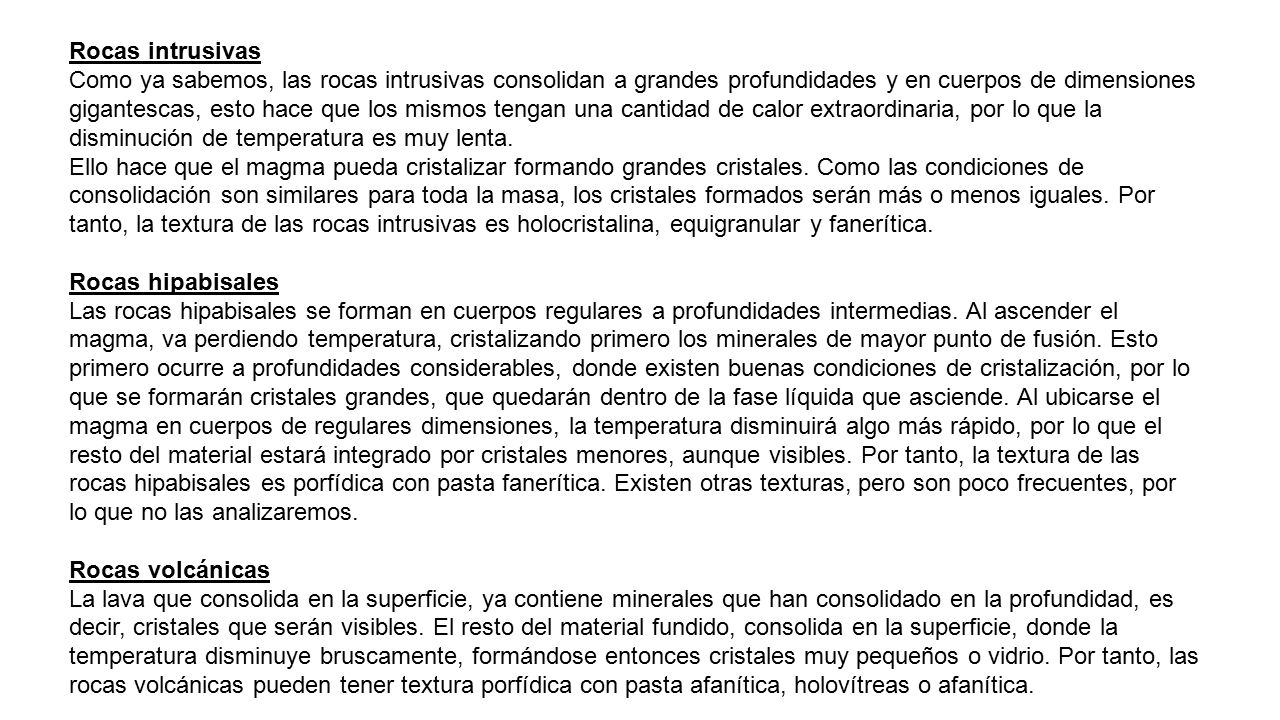

7 Rocas intrusivas Como ya sabemos, las rocas intrusivas consolidan a grandes profundidades y en cuerpos de dimensiones gigantescas, esto hace que los mismos tengan una cantidad de calor extraordinaria, por lo que la disminución de temperatura es muy lenta. Ello hace que el magma pueda cristalizar formando grandes cristales. Como las condiciones de consolidación son similares para toda la masa, los cristales formados serán más o menos iguales. Por tanto, la textura de las rocas intrusivas es holocristalina, equigranular y fanerítica. Rocas hipabisales Las rocas hipabisales se forman en cuerpos regulares a profundidades intermedias. Al ascender el magma, va perdiendo temperatura, cristalizando primero los minerales de mayor punto de fusión. Esto primero ocurre a profundidades considerables, donde existen buenas condiciones de cristalización, por lo que se formarán cristales grandes, que quedarán dentro de la fase líquida que asciende. Al ubicarse el magma en cuerpos de regulares dimensiones, la temperatura disminuirá algo más rápido, por lo que el resto del material estará integrado por cristales menores, aunque visibles. Por tanto, la textura de las rocas hipabisales es porfídica con pasta fanerítica. Existen otras texturas, pero son poco frecuentes, por lo que no las analizaremos. Rocas volcánicas La lava que consolida en la superficie, ya contiene minerales que han consolidado en la profundidad, es decir, cristales que serán visibles. El resto del material fundido, consolida en la superficie, donde la temperatura disminuye bruscamente, formándose entonces cristales muy pequeños o vidrio. Por tanto, las rocas volcánicas pueden tener textura porfídica con pasta afanítica, holovítreas o afanítica.

8 Pasta o masa Fenocristal Intrusivas: holocristalina, equigranular, fanerítica. TEXTURA DE LAS ROCAS ÍGNEAS Hipabisales: porfídica con pasta fanerítica. Volcánicas: holovítreas, porfídica con pasta afanítica, afaníticas.

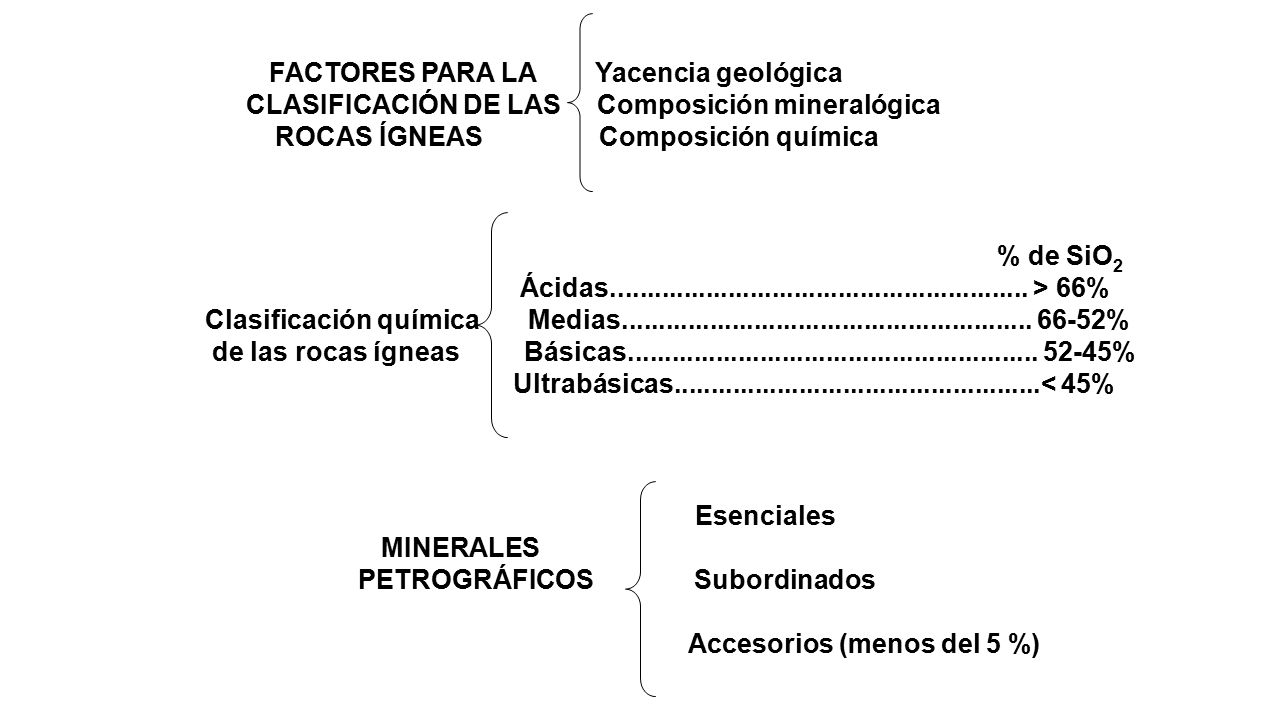

9 FACTORES PARA LA Yacencia geológica CLASIFICACIÓN DE LAS Composición mineralógica ROCAS ÍGNEAS Composición química % de SiO 2 Ácidas......................................................... > 66% Clasificación química Medias........................................................ 66-52% de las rocas ígneas Básicas........................................................ 52-45% Ultrabásicas..................................................< 45% Esenciales MINERALES PETROGRÁFICOS Subordinados Accesorios (menos del 5 %)

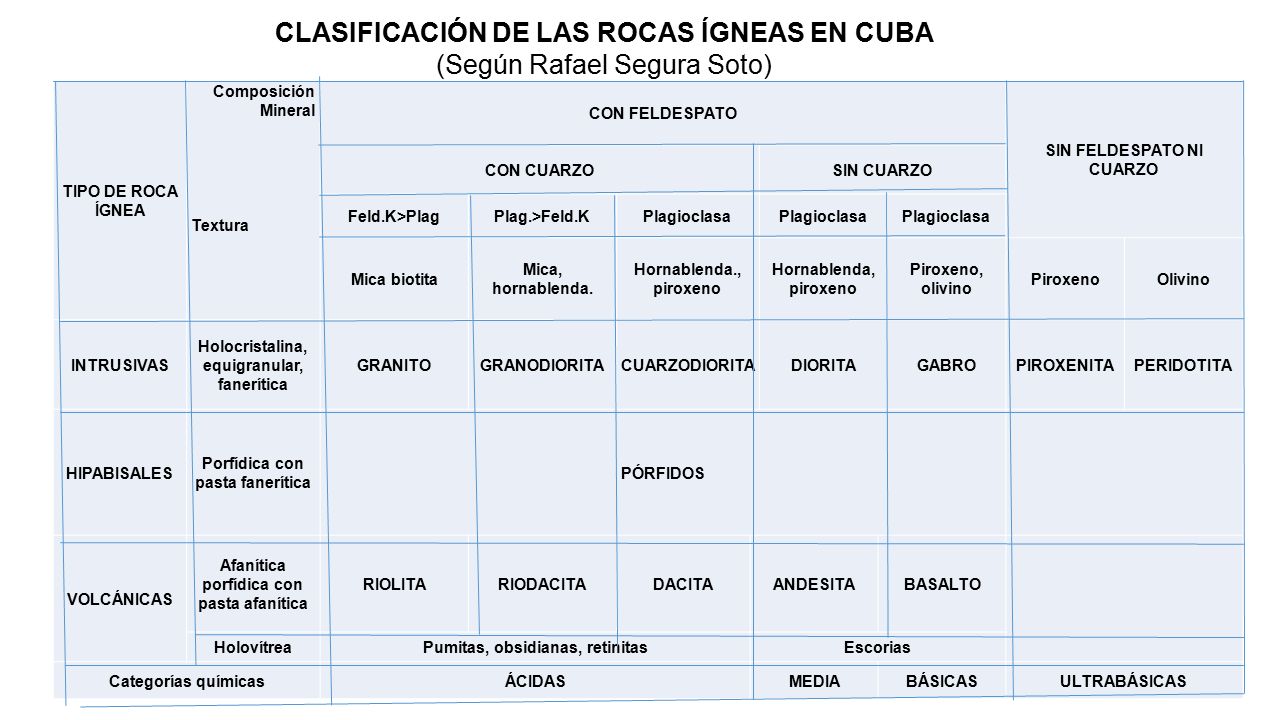

10 TIPO DE ROCA ÍGNEA Composición Mineral Textura CON FELDESPATO SIN FELDESPATO NI CUARZO CON CUARZOSIN CUARZO Feld.K>PlagPlag.>Feld.KPlagioclasa Mica biotita Mica, hornablenda. Hornablenda., piroxeno Hornablenda, piroxeno Piroxeno, olivino PiroxenoOlivino INTRUSIVAS Holocristalina, equigranular, fanerítica GRANITOGRANODIORITACUARZODIORITADIORITAGABROPIROXENITAPERIDOTITA HIPABISALES Porfídica con pasta fanerítica PÓRFIDOS VOLCÁNICAS Afanítica porfídica con pasta afanítica RIOLITARIODACITADACITAANDESITABASALTO HolovítreaPumitas, obsidianas, retinitasEscorias Categorías químicasÁCIDASMEDIABÁSICASULTRABÁSICAS CLASIFICACIÓN DE LAS ROCAS ÍGNEAS EN CUBA (Según Rafael Segura Soto)

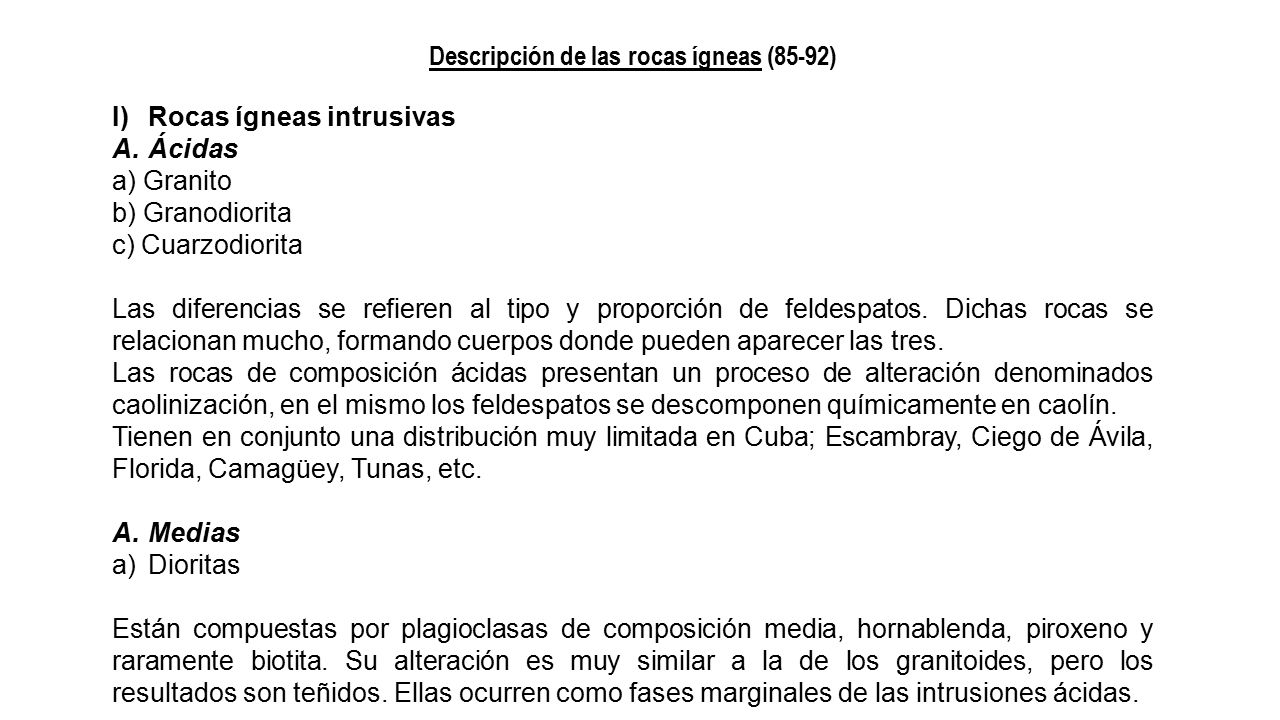

11 Descripción de las rocas ígneas (85-92) I)Rocas ígneas intrusivas A.Ácidas a) Granito b) Granodiorita c) Cuarzodiorita Las diferencias se refieren al tipo y proporción de feldespatos. Dichas rocas se relacionan mucho, formando cuerpos donde pueden aparecer las tres. Las rocas de composición ácidas presentan un proceso de alteración denominados caolinización, en el mismo los feldespatos se descomponen químicamente en caolín. Tienen en conjunto una distribución muy limitada en Cuba; Escambray, Ciego de Ávila, Florida, Camagüey, Tunas, etc. A.Medias a)Dioritas Están compuestas por plagioclasas de composición media, hornablenda, piroxeno y raramente biotita. Su alteración es muy similar a la de los granitoides, pero los resultados son teñidos. Ellas ocurren como fases marginales de las intrusiones ácidas.

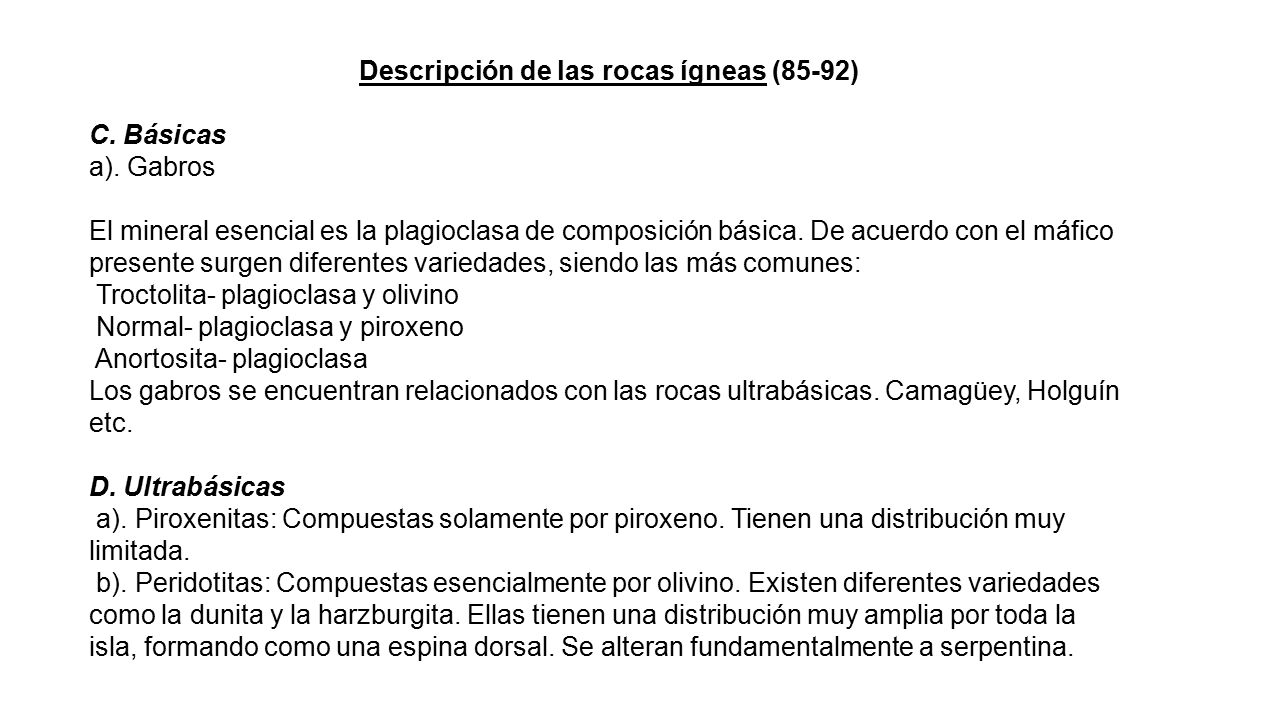

12 Descripción de las rocas ígneas (85-92) C. Básicas a). Gabros El mineral esencial es la plagioclasa de composición básica. De acuerdo con el máfico presente surgen diferentes variedades, siendo las más comunes: Troctolita- plagioclasa y olivino Normal- plagioclasa y piroxeno Anortosita- plagioclasa Los gabros se encuentran relacionados con las rocas ultrabásicas. Camagüey, Holguín etc. D. Ultrabásicas a). Piroxenitas: Compuestas solamente por piroxeno. Tienen una distribución muy limitada. b). Peridotitas: Compuestas esencialmente por olivino. Existen diferentes variedades como la dunita y la harzburgita. Ellas tienen una distribución muy amplia por toda la isla, formando como una espina dorsal. Se alteran fundamentalmente a serpentina.

13 Descripción de las rocas ígneas (85-92) II. Rocas volcánicas Solamente describiremos las más abundantes en nuestro país. A. Medias a)Andesitas Se encuentran compuestas por fenocristales de plagioclasa y hornablenda, envueltas en una pasta afanítica de color verde o gris generalmente. Es la roca volcánica más abundante en Cuba B. Básicas a)Basalto Esta compuesta por fenocristales de plagioclasa y piroxeno, envueltos en una pasta afanítica de color oscuro, roja o negra generalmente. Son también relativamente abundantes.

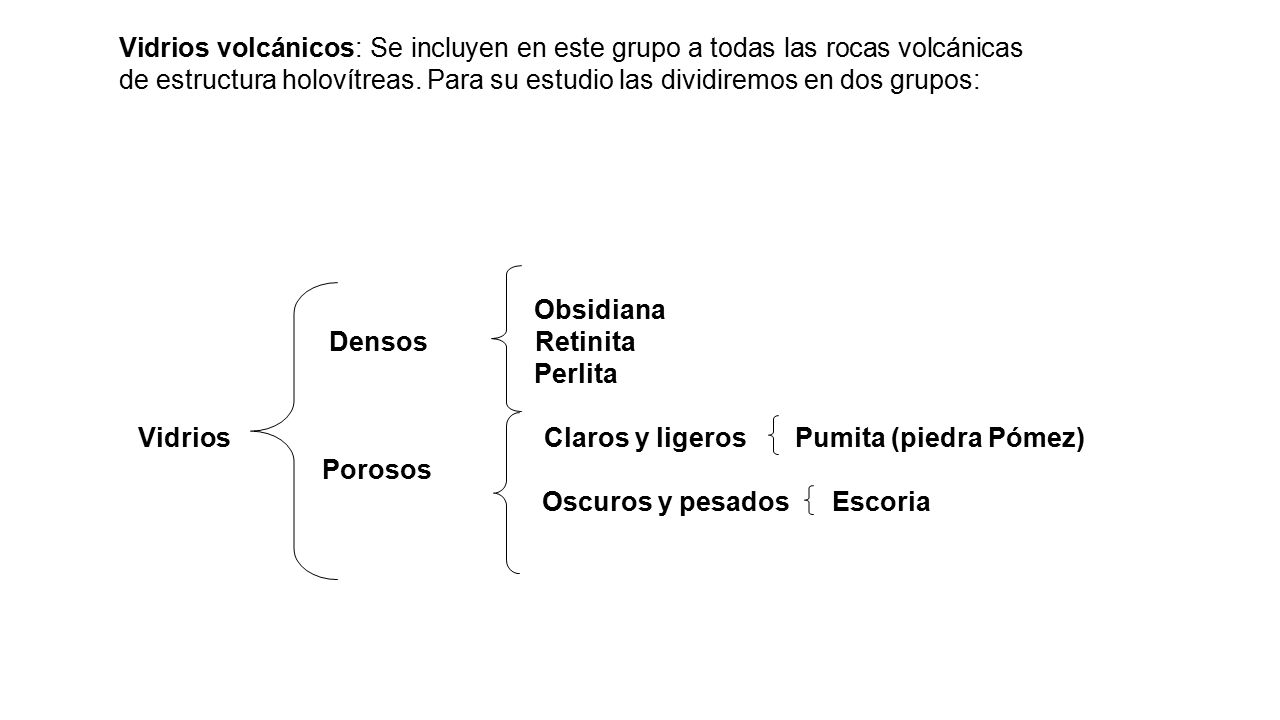

14 Vidrios volcánicos: Se incluyen en este grupo a todas las rocas volcánicas de estructura holovítreas. Para su estudio las dividiremos en dos grupos: Obsidiana Densos Retinita Perlita Vidrios Claros y ligeros Pumita (piedra Pómez) Porosos Oscuros y pesados Escoria

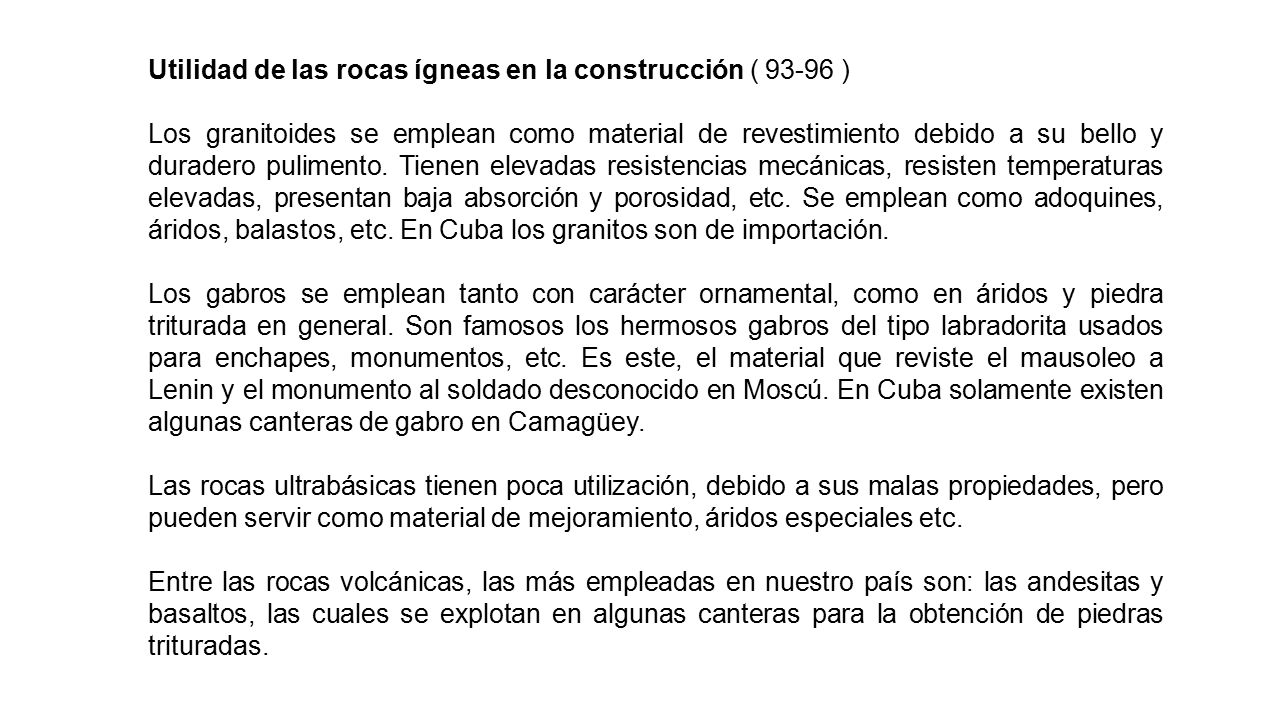

15 Utilidad de las rocas ígneas en la construcción ( 93-96 ) Los granitoides se emplean como material de revestimiento debido a su bello y duradero pulimento. Tienen elevadas resistencias mecánicas, resisten temperaturas elevadas, presentan baja absorción y porosidad, etc. Se emplean como adoquines, áridos, balastos, etc. En Cuba los granitos son de importación. Los gabros se emplean tanto con carácter ornamental, como en áridos y piedra triturada en general. Son famosos los hermosos gabros del tipo labradorita usados para enchapes, monumentos, etc. Es este, el material que reviste el mausoleo a Lenin y el monumento al soldado desconocido en Moscú. En Cuba solamente existen algunas canteras de gabro en Camagüey. Las rocas ultrabásicas tienen poca utilización, debido a sus malas propiedades, pero pueden servir como material de mejoramiento, áridos especiales etc. Entre las rocas volcánicas, las más empleadas en nuestro país son: las andesitas y basaltos, las cuales se explotan en algunas canteras para la obtención de piedras trituradas.
